FGC625XS - Hota de bucătărie FRANKE - Manual de utilizare gratuit

Marcă	Franke
Model	FGC625XS
Tip produs	Hotă de bucătărie
Tip de instalare	Aspirant sau filtrant
Diametrul ieșirii de aer	150 mm (reductor 120 mm inclus)
Distanța minimă față de planul de gătit	650 mm
Număr de viteze	3 + 1 viteză intensivă temporizată (6 min)
Iluminare	Da (tasta L)
Tip filtru de grăsime	Metalic autoportant, lavabil în mașina de spălat vase
Frecvența curățării filtrului de grăsime	La fiecare 2 luni
Tip filtru de cărbune	Nespălabil, de înlocuit
Frecvența înlocuirii filtrului de cărbune	La fiecare 4 luni
Clasă electrică	Clasa I (împământare obligatorie)
Tip comandă	Butoane mecanice
Înălțimea coșului	Telescopic, reglabil
Material principal	Oțel inoxidabil

Întrebări frecvente - FGC625XS FRANKE

Care este distanța minimă de instalare între hotă și planul de gătit?

Distanța minimă de siguranță este de 650 mm. Dacă planul dvs. de gătit cu gaz specifică o distanță mai mare, aceasta prevalează.

Cum se curăță filtrele de grăsime?

Filtrele de grăsime metalice sunt lavabile în mașina de spălat vase. Ele trebuie curățate la fiecare 2 luni, sau mai frecvent în caz de utilizare intensă. Pentru a le scoate, împingeți-le înapoi apoi trageți în jos. Uscați-le înainte de a le remonta.

Când trebuie înlocuit filtrul cu cărbune activ?

Filtrul cu cărbune activ nu este lavabil nici regenerabil. Trebuie înlocuit la fiecare 4 luni, sau mai des dacă utilizarea este intensă. Pentru a-l înlocui, scoateți mai întâi filtrele de grăsime, apoi deblocați filtrul uzat.

Cum se utilizează diferitele viteze?

Folosiți tastele T1 (viteza 1), T2 (viteza 2), T3 (viteza 3). Apăsați scurt pe T3 pentru viteza 3. Pentru viteza intensivă (temporizată 6 min), mențineți T3 apăsată 2 secunde. Tasta T1 oprește motorul trecând prin viteza 1.

Pot folosi hota cu o mașină de gătit pe gaz?

Da, dar trebuie să garantați o aerisire suficientă a încăperii. Presiunea negativă nu trebuie să depășească 0,04 mbar. Nu conectați hota la conducta de fum a aparatelor de combustie.

Cum se conectează electric hota?

Hota trebuie conectată la rețea cu un întrerupător bipolar (deschiderea contactelor de cel puțin 3 mm). Asigurați-vă că tensiunea rețelei corespunde celei indicate pe plăcuța de identificare. Instalația trebuie să fie împământată (clasa I).

Cum se trece de la versiunea aspirantă la cea filtrantă?

Pentru versiunea filtrantă, instalați racordul de ieșire aer (piesa 15) în locul suportului superior. Apoi conectați cu un tub de ø150 mm. Asigurați-vă că filtrul cu cărbune activ este la locul lui. Pentru versiunea aspirantă, utilizați un tub ø120 sau 150 mm spre exterior și scoateți filtrul de cărbune.

Ce fac dacă hota nu funcționează?

Verificați mai întâi alimentarea electrică (întrerupător, siguranță). Asigurați-vă că conectorul cablului de alimentare este bine conectat în priza difuzorului (după scoaterea filtrelor de grăsime). Dacă problema persistă, contactați serviciul post-vânzare.

Cum se instalează coșul telescopic?

Montați mai întâi bridele de fixare (piesa 7.2.1) pe perete conform cotelor indicate. Agățați corpul hotei, apoi lărgiți ușor coșul superior pentru a-l agăța de bride. Fixați-l cu șuruburile furnizate. În final, montați coșul inferior între coșul superior și perete și fixați-l de corpul hotei.

Care sunt instrucțiunile importante de siguranță?

Nu lăsați niciodată un foc viu sub hotă, nu flambați alimente, supravegheați friteuzele. Aparatul nu este destinat copiilor sub 8 ani fără supraveghere. Părțile accesibile se pot încinge. Deconectați întotdeauna înainte de curățare.

MANUAL DE UTILIZARE FGC625XS FRANKE

Instrucțiunile de utilizare se referă la diverse modele ale acestui aparat. Prin urmare, ar putea exista descrieri ale unor elemente individuale care nu aparțin aparatului dumneavoastră specific.

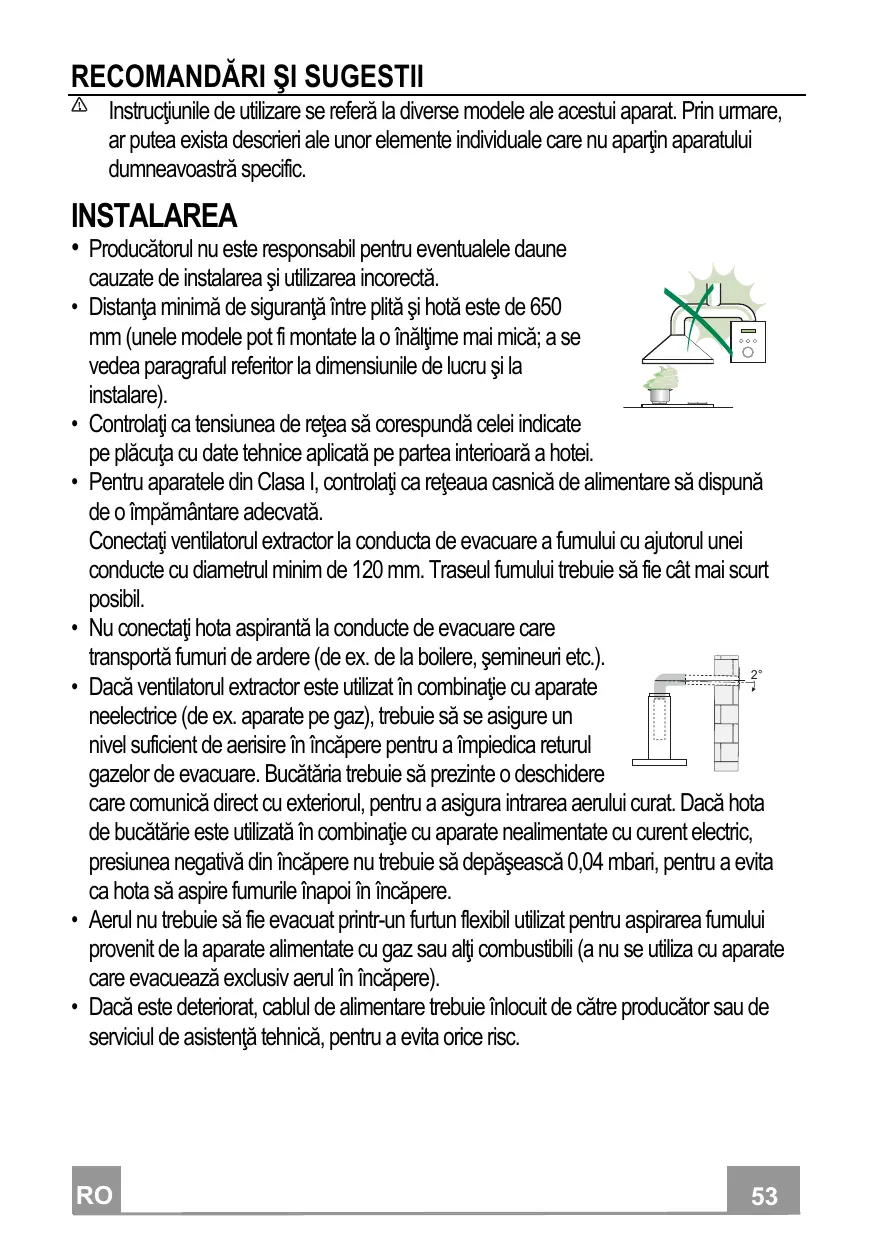

INSTALAREA

• Producătorul nu este responsabil pentru eventualele daune cauzate de instalarea și utilizarea incorectă.
• Distanța minimă de siguranță între plită și hotă este de 650 mm (unele modele pot fi montate la o înălțime mai mică; a se vedea paragraful referitor la dimensiunile de lucru și la instalare).

- Controlați ca tensiunea de rețea să corespundă celei indicate pe plăcuța cu date tehnice aplicată pe partea interioară a hotei.

- Pentru aparatele din Clasa I, controlați ca rețeaua casnică de alimentare să dispună de o împământare adecvată.

Conectați ventilatorul extractor la conducta de evacuare a fumului cu ajutorul unei conducte cu diametrul minim de 120 mm. Traseul fumului trebuie să fie cât mai scurt posibil.

- Nu conectați hota aspirantă la conducte de evacuare care transportă fumuri de ardere (de ex. de la boilere, șemineuri etc.).

- Dacă ventilatorul extractor este utilizat în combinație cu aparate neelectrice (de ex. aparate pe gaz), trebuie să se asigure un nivel suficient de aerisire în încăpere pentru a împiedica returul gazelor de evacuare. Bucătăria trebuie să prezinte o deschidere

care comunică direct cu exteriorul, pentru a asigura intrarea aerului curat. Dacă hota de bucătărie este utilizată în combinație cu aparate nealimentate cu curent electric, presiunea negativă din încăpere nu trebuie să depășească 0,04 mbari, pentru a evita ca hota să aspire fumurile înapoi în încăpere.

- Aerul nu trebuie să fie evacuat printr-un furtun flexibil utilizat pentru aspirarea fumului provenit de la aparate alimentate cu gaz sau alti combustibili (a nu se utiliza cu aparate care evacuează exclusiv aerul în încăpere).

- Dacă este deteriorat, cablul de alimentare trebuie înlocuit de către producător sau de serviciul de asistență tehnică, pentru a evita orice risc.

• Dacă în instrucțiunile de instalare pentru plita pe gaz se precizează o distanță mai mare decât cea indicată mai sus, aceasta trebuie respectată. Trebuie să se respecte toate normele referitoare la evacuarea aerului.
• Utilizași numai șuruburi și elemente de prindere de tip corespunzător pentru hotă. Avertizare: lipsa instalării șuruburilor sau a dispozitivelor de fixare în conformitate cu aceste instrucțiuni poate cauza riscuri de șoc electric.
• Conectați hota la alimentarea de la rețea cu ajutorul unui întrerupător bipolar cu deschiderea între contacte de cel puțin 3 mm.

UTILIZAREA

• Hota aspirantă a fost proiectată exclusiv pentru uz casnic, având scopul de a elimina mirosurile din bucătărie.
• Nu utilizați niciodată hota în scopuri diferite de cel pentru care a fost proiectată.
• Nu lăsați niciodată flăcări înalte sub hotă atunci când aceasta este în funcțiune.
• Reglați intensitatea flăcării astfel încât să o dirijați exclusiv sub fundul vasului de gătit, asigurându-vă că nu cuprinde și laturile acestuia.

- Friteuzele trebuie să fie permanent controlate în timpul utilizării: uleiul supraîncălzit ar putea lua foc.

- Nu pregătiți preparate flambate sub hotă: ar putea surveni un incendiu.

- Acest aparat poate fi folosit de copii cu vârsta de cel puțin 8 ani și de către persoane cu capacități fizice, senzoriale și mentale reduce sau lipsite de experiență și cunoștințe, cu condiția să fie supravegheate atent și instruite în privința modului de utilizare în siguranță a aparatului și în privința pericolelor pe care acesta le prezintă. Copiii trebuie supravegheați pentru a nu se juca cu aparatul. Curățarea și întreținerea nu trebuie să fie efectuate de copii, dacă aceștia nu sunt supravegheați.

- “ATENTIE: componentele accesibile pot deveni fierbinti în timpul utilizării aparatelor de gătit.

ÎNTRETINEREA

• Opriti sau deconectati aparatul de la rețeaua de alimentare înainte de a efectua orice operație de curățare și întreținere.
• Curățați și/sau înlocuiti filtrele după perioada de timp specificată (pericol de incendiu).
• Filtrele antigrăsime trebuie să fie curățate la interval de 2 luni de utilizare sau mai frecvent în cazul utilizării intense și pot fi spălate în mașina de spălat vase.
• Filtrul cu carbon activ nu poate fi spălat sau regenerat și trebuie să fie înlocuit la interval de aproximativ 4 luni de utilizare sau mai frecvent în cazul utilizării intense.
• "Există riscul de incendiu, dacă operația de curățare nu se efectuează conform cu instructiunile."
• Curățați hota folosind o cârpă umedă și un detergent lichid neutru.

Simbolul de pe produs sau de pe ambalaj indică faptul că produsul nu trebuie să fie aruncat împreună cu gunoiul menajer. Produsul trebuie să fie predat la punctul de colectare corespunzător pentru reciclarea componentelor electrice și electronice. Asigurându-vă că ați eliminat în mod corect produsul, ajutați la evitarea potențialelor consecințe negative pentru mediul înconjurător și pentru sănătatea persoanelor, consecințe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru informații suplimentare detaliate despre reciclarea acestui produs, contactați primăria, serviciul local pentru eliminarea deșeurilor sau magazinul de unde l-ați achiziționat.

Dimensiuni

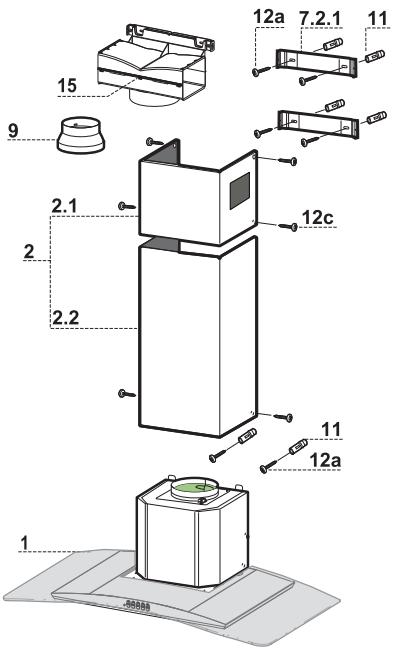

Componente

Ref.	C. ta	Componentele produsului
1	1	Corpul hotei compus din: comenzi, lumini, grupul ventilator, filtre
2	1	Horn telescopic format din:
2.1	1	Horn superior
2.2	1	Horn inferior
9	1	Flanșa de reductie ø 150-120 mm
15	1	Racord ieșirea aerului
Ref.	C. ta	Componente pentru instalatie
7.2.1	2	Suporturi de fixare a hornului superior
11	6	Dibluri cu expansiune
12a	6	Şuruburi 4,2 x 44,4
12c	6	Şuruburi 2,9 x 9,5
	C. ta	Documentație
	1	Manualul de instrucțiuni

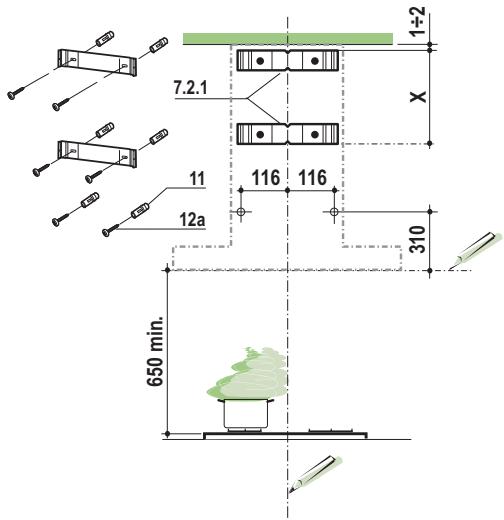

Găurirea Peretelui și Fixarea Suporturilor

Trageti pe perete:

• o linie Verticală până la tavan sau la limita superioară, în centrul zonei prevăzute pentru montarea Hotei;
• o linie Orizontală la: 650 mm min. deasupra Aragazului.
• Aşezati după cum este indicat, Suportul 7.2.1 la 1-2 mm de tavan sau de la limita superioară, aliniind centrul său (crestătura) pe linia Verticală de referință.
• Însemnați centrele Găurilor Suportului.
• Aşezati după cum este indicat, Suportul 7.2.1 la X mm sub primul suport (X = înălțimea Hornului Superior din dotare), aliniind centrul său (crestătura) pe linia Verticala de referință.
• Însemnați centrele Găurilor Suportului.
• Însemnați așa cum este indicat, un punct de referință la o distanță de 116 mm de la linia Verticală de referință și de 310 mm deasupra liniei Orizontale de referință.
• Repetați această operație pe partea opusă.
• Dati o gaură de ø 8 mm la punctele însemnate.
• Introduceți diblurile 11 în orificii.
• Fixați Suporturile, utilizând Șuruburile 12a (4,2 x 44,4) din dotare.
• Înşurubați 2 Şuruburi 12a (4,2 x 44,4) din dotare în orificiile pentru fixarea corpului Hotei, lăsând un spațiu de 5-6 mm între perete și capul şurubului.

Montajul Corpului Hotei

• Înainte de a agăța corpul hotei, strângeți cele 2 şuruburi Vr situate la punctele de agățare ale corpului hotei.
• Agățați corpul hotei de şuruburile 12a.
• Strângeti definitiv şuruburile 12a de suport.
• Acționați asupra şuruburilor Vr pentru nivelarea corpului hotei.

Conexiuni

IEŞIREA AERULUI VERSIUNE ASPIRANTĂ

Pentru instalarea în Versiunea Aspirantă racordati Hota la conducta de ieșire prin intermediul unei țevi rigide sau flexibilă cu ø150 sau 120 mm, alegerea acesteia este lăsată instalatorului.

• Pentru racordarea cu o teavă cu ø120 mm, introduceți Flanșa de reducție 9 în Ieșirea Corpului Hotei.
• Fixați țeava cu coliere adecvate. Materialul necesar nu este dat în dotație.
• Scoateți eventualele Filtre miros și Cărbune activ.

IEŞIREA AERULUI VERSIUNE FILTRANTĂ

• Desfaceti cele 2 Şuruburi care fixează Clema Superioară 7.2.1.
• Înşurubați la locul său Racordul de Ieșire a Aerului 15 cu cele 2 şuruburi îndepărtate anterior.
• Conectați Racordul 15 la Ieșirea Corpului Hotei cu ajutorul unei tevi rigide sau flexibile cu ø150 mm, la alegerea instalatorului.
• Controlați dacă există Filtrul Împotriva Mirosurilor cu Cărbune activ.

• Conectați Hota la Alimentarea de la Rețea interpunând un Întrerupător bipolar cu deschiderea între contacte de cel puțin 3 mm.
• Îndepărtați filtrul împotriva grăsimii (a se vedea paragr. “Întreținerea”) și verificați conectorul Cablului de alimentare care trebuie să fie introdus în mod corect în priza Aspiratorului

• Lărgiți ușor cele două lamele laterale, agățați-le în spatele suporturilor 7.2.1 și închideți-le până la capăt.
• Fixați lateral suporturile cu 4 şuruburi 12c (2,9 x 9,5) din dotare.
• Verificați ca ieșirea prelungitoarelor racordului să se afle în dreptul gurilor hornului.

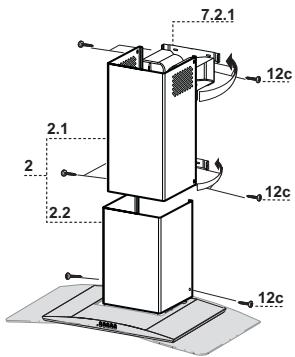

Hornul inferior

• Lărgiți ușor cele două lamele laterale ale hornului, agățați-le între hornul superior și perete și închideți-le până la capăt.
• Fixați lateral partea inferioară a corpului hotei, cu 2 şuruburi 12c (2,9 x 9,5) din dotare.

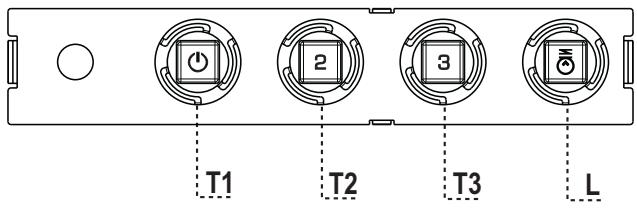

TASTA		LED	FUNCTII
T1	Viteză	Aprins	Pornește Motorul la Viteza întâi.
			Oprește Motorul.
T2	Viteză	Aprins	Pornește Motorul la Viteza a doua.
T3	Viteză	Fix	Apăsat scurt pornește Motorul la Viteza a treia.
L	Lumină		Aprinde și stinge Instalația de Iluminat.

Atenție: Tasta T1 oprește motorul, trecând întotdeauna prin viteza întâi.

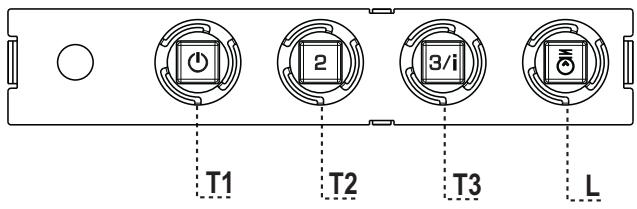

TASTA	LED	FUNCTII
T1 Viteză	Acces	Pornește motorul la viteza întâi
		Oprește motorul.
T2 Viteză	Acces	Pornește motorul la viteza a doua.
T3 Viteză	Fix	Apăsat scurt pornește motorul la viteza a treia.
	Luminat intermitent	Apăsat timp de 2 secunde.
		Activează viteza a patra temporizată la 6 minute, după care revine la viteza setată anterior. Adecvată pentru a face față celor mai mari emisii de fum rezultat de la gătit.
L Lumină		Aprinde și stinge instalația de iluminat.

Atenție: Tasta T1 oprește motorul, trecând întotdeauna prin viteza întâi.

Filtre împotriva grăsimii

CURĂȚAREA FILTRELOR ÎMPOTRIVA GRASIMII METALICE AUTOPORTANTE

• Sunt lavabile și în mașina de spălat vase, și este necesară spălarea o dată la aprox. 2 luni de utilizare sau mai des, pentru o utilizare deosebit de intensă.
• Scoateți filtrele unul câte unul, împingându-le înspre partea posterioară a grupului și trăgând în același timp în jos.
• Spălați filtrele având grijă să nu le îndoiți, și lăsați-le să se usuce înainte de a le monta la loc.
• Montați-le având grijă să țineți mânerul înspre partea vizibilă externă.

Filtre împotriva mirosurilor (Versiune Filtrantă)

ÎNLOCUIREA FILTRULUI ÎMPOTRIVA MIROSULUI CU CĂRBUNE ACTIV

• Nu este lavabil și nu este regenerabil, trebuie să fie schimbat cel puțin o dată la 4 luni sau mai des, pentru o utilizare deosebit de intensă.
• Scoateți filtrele de degresare metalice
• Scoateți filtrul împotriva mirosurilor cu Cărbune Activ saturat, actionând asupra cârligelor respective.
• Montați filtrul nou prinzându-l în locașul său.
• Montați la loc filtrele de degresare metalice.

- Pentru înlocuire, contactați serviciul de asistență tehnică („Pentru a cumpăra vă rugăm să contactați asistența tehnică”).

Franke S.p.a.

Via Pignolini,2

37019 Peschiera del Garda (VR)

www.franke.it

991.0443.477 ver2 - 171124

D00002621_03
