MANUAL DE UTILIZARE CCGG550SW CANDY

6. Service Şi Probleme În Funcţionare

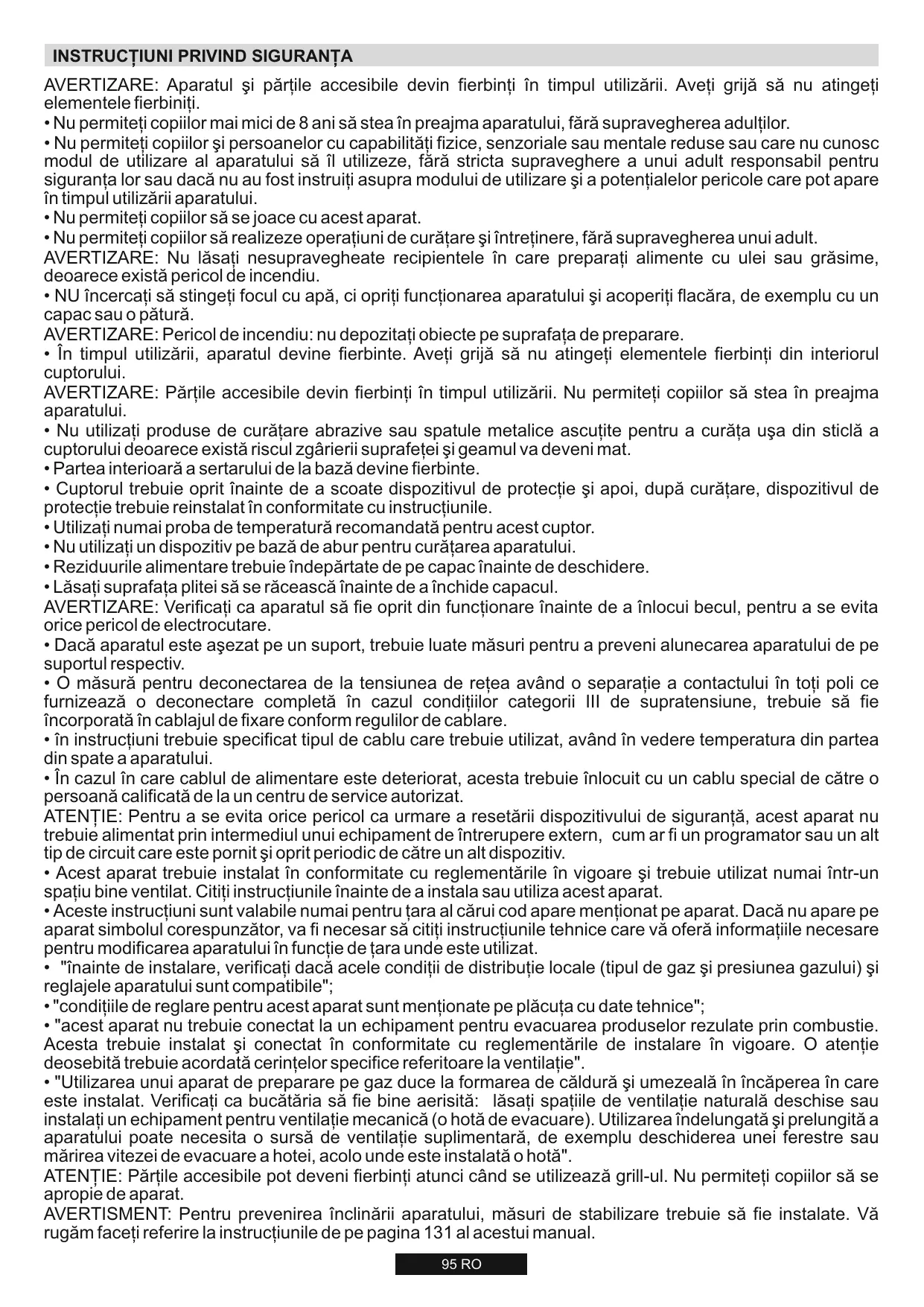

INSTRUCŢIUNI PRIVIND SIGURANŢA

AVERTIZARE: Aparatul şi părţile accesibile devin fierbinţi în timpul utilizării. Aveţi grijă să nu atingeţi elementele fierbiniţi.

• Nu permiteţi copiilor mai mici de 8 ani să stea în preajma aparatului, fără supravegherea adulţilor.
• Nu permiteţi copiilor şi persoanelor cu capabilităţi fizice, senzoriale sau mentale reduse sau care nu cunosc modul de utilizare al aparatului să îl utilizeze, fără stricta supraveghere a unui adult responsabil pentru siguranţa lor sau dacă nu au fost instruiţi asupra modului de utilizare şi a potenţialelor pericole care pot apare în timpul utilizării aparatului.
• Nu permiteţi copiilor să se joace cu acest aparat.
• Nu permiteţi copiilor să realizeze operaţiuni de curăţare şi întreţinere, fără supravegherea unui adult. AVERTIZARE: Nu lăsaţi nesupravegheate recipientele în care preparaţi alimente cu ulei sau grăsime, deoarece există pericol de incendiu.
• NU încercaţi să stingeţi focul cu apă, ci opriţi funcţionarea aparatului şi acoperiţi flacăra, de exemplu cu un capac sau o pătură. AVERTIZARE: Pericol de incendiu: nu depozitaţi obiecte pe suprafaţa de preparare.
• În timpul utilizării, aparatul devine fierbinte. Aveţi grijă să nu atingeţi elementele fierbinţi din interiorul cuptorului. AVERTIZARE: Părţile accesibile devin fierbinţi în timpul utilizării. Nu permiteţi copiilor să stea în preajma aparatului.
• Nu utilizaţi produse de curăţare abrazive sau spatule metalice ascuţite pentru a curăţa uşa din sticlă a cuptorului deoarece există riscul zgârierii suprafeţei şi geamul va deveni mat.
• Partea interioară a sertarului de la bază devine fierbinte.
• Cuptorul trebuie oprit înainte de a scoate dispozitivul de protecţie şi apoi, după curăţare, dispozitivul de protecţie trebuie reinstalat în conformitate cu instrucţiunile.
• Utilizaţi numai proba de temperatură recomandată pentru acest cuptor.
• Nu utilizaţi un dispozitiv pe bază de abur pentru curăţarea aparatului.
• Reziduurile alimentare trebuie îndepărtate de pe capac înainte de deschidere.
• Lăsaţi suprafaţa plitei să se răcească înainte de a închide capacul. AVERTIZARE: Verificaţi ca aparatul să fie oprit din funcţionare înainte de a înlocui becul, pentru a se evita orice pericol de electrocutare.
• Dacă aparatul este aşezat pe un suport, trebuie luate măsuri pentru a preveni alunecarea aparatului de pe suportul respectiv.
• O măsură pentru deconectarea de la tensiunea de reţea având o separaţie a contactului în toţi poli ce furnizează o deconectare completă în cazul condiţiilor categorii III de supratensiune, trebuie să fie încorporată în cablajul de fixare conform regulilor de cablare.
• în instrucţiuni trebuie specificat tipul de cablu care trebuie utilizat, având în vedere temperatura din partea din spate a aparatului.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu special de către o persoană calificată de la un centru de service autorizat. ATENŢIE: Pentru a se evita orice pericol ca urmare a resetării dispozitivului de siguranţă, acest aparat nu trebuie alimentat prin intermediul unui echipament de întrerupere extern, cum ar fi un programator sau un alt tip de circuit care este pornit şi oprit periodic de către un alt dispozitiv.
• Acest aparat trebuie instalat în conformitate cu reglementările în vigoare şi trebuie utilizat numai într-un spaţiu bine ventilat. Citiţi instrucţiunile înainte de a instala sau utiliza acest aparat.
• Aceste instrucţiuni sunt valabile numai pentru ţara al cărui cod apare menţionat pe aparat. Dacă nu apare pe aparat simbolul corespunzător, va fi necesar să citiţi instrucţiunile tehnice care vă oferă informaţiile necesare pentru modificarea aparatului în funcţie de ţara unde este utilizat.
• "înainte de instalare, verificaţi dacă acele condiţii de distribuţie locale (tipul de gaz şi presiunea gazului) şi reglajele aparatului sunt compatibile";
• "condiţiile de reglare pentru acest aparat sunt menţionate pe plăcuţa cu date tehnice";
• "acest aparat nu trebuie conectat la un echipament pentru evacuarea produselor rezulate prin combustie. Acesta trebuie instalat şi conectat în conformitate cu reglementările de instalare în vigoare. O atenţie deosebită trebuie acordată cerinţelor specifice referitoare la ventilaţie".
• "Utilizarea unui aparat de preparare pe gaz duce la formarea de căldură şi umezeală în încăperea în care este instalat. Verificaţi ca bucătăria să fie bine aerisită: lăsaţi spaţiile de ventilaţie naturală deschise sau instalaţi un echipament pentru ventilaţie mecanică (o hotă de evacuare). Utilizarea îndelungată şi prelungită a aparatului poate necesita o sursă de ventilaţie suplimentară, de exemplu deschiderea unei ferestre sau mărirea vitezei de evacuare a hotei, acolo unde este instalată o hotă". ATENŢIE: Părţile accesibile pot deveni fierbinţi atunci când se utilizează grill-ul. Nu permiteţi copiilor să se apropie de aparat. AVERTISMENT: Pentru prevenirea înclinării aparatului, măsuri de stabilizare trebuie să fie instalate. Vă rugăm faceţi referire la instrucţiunile de pe pagina 131 al acestui manual. 95 RO

1. MĂSURI GENERALE PRIVIND SIGURANŢA

Vă mulţumim pentru achiziţionarea acestui produs. Pentru a obţine cele mai bune performanţe de la acest aragaz, vă recomandăm următoarele:

• Citiţi cu atenţie acest manual de utilizare: conţine informaţii importante referitoare la instalarea, utilizarea şi întreţinerea aragazului în condiţii de siguranţă. Păstraţi acest manual pentru referinţe ulterioare.
• În cazul în care transferaţi aparatul unei terţe persoane, vă recomandăm să îi înmânaţi şi manualul de utilizare.
• În timpul funcţionării, toate părţile accesibile ale acestuia devin fierbinţi. Aveţi grijă să nu atingeţi aceste elemente. La prima punere în funcţiune a cuptorului, este posibil ca acesta să emane un miros de fum. Lăsaţi cuptorul să funcţioneze timp de 2 ore, fără alimente în interior.

• Este normal să se emită aer cald în timpul preparării. Nu blocaţi fantele de aerisire ale aparatului.
• Este posibil ca pe suprafaţa aragazului să sară stropi de apă sau de grăsime în timpul preparării. După finalizarea preaparării, ştergeţi aceste reziduuri pentru a se evita formarea unor mirosuri neplăcute.
• Înainte de a îndepărta recipientele de pe suprafaţa de preparare, reduceţi intensitatea flăcării sau opriţi funcţionarea arzătorului.
• Atunci când utilizaţi un aparat electric, trebuie respectate următoarele reguli de bază: -Nu utilizaţi adaptoare, cabluri de prelungire, prize multiple. -Nu trageţi de cablu pentru a scoate ştecherul din priză. -Nu atingeţi aparatul dacă aveţi mâinile sau picioarele ude. -Cablul de alimentare trebuie înlocuit dacă este deteriorat. -Înlocuirea cablului de alimentare trebuie realizată numai de către un tehnician calificat de la un centru de service autorizat, pentru a fi siguri că piesele utilizate sunt originale sau agreate. -Dacă este necesar, cablul de alimentare poate fi înlocuit cu un cablu de tipul H05RR-F, H05VVF sau H05V2V2-F. Cablul trebuie să aibă capacitatea necesară produsului.
• Verificaţi periodic tubul flexibil pentru gaz.
• Tubul de alimentare cu gaz trebuie să se afle la distanţă faţă de părţile fierbinţi ale aragazului şi să nu vină în contact cu acestea. Conectorul pentru alimentarea cu gaz poate fi deplasat către partea din stânga sau către partea din dreapta a aparatului. După o astfel de modificare, trebuie să verificaţi etanşeitatea racordului cu o soluţie cu apă şi săpun.
• După fixarea tubului de gaz la conector, prindeţi-o cu un colier. Verificaţi cu atenţie eventualele scurgeri de gaze cu o soluţie de apă şi săpun. Nu lăsaţi aparatul nesupravegheat înainte de a se răci.

1.1. SIMBOLURI UTILIZATE ÎN ACEST MANUAL

Pentru o înţelegere mai uşoară a informaţiilor din acest manual, au fost utilizate următoarele simboluri: Informaţii referitoare la siguranţă Informaţii pentru protejarea mediului Acest aparat este în conformitate cu directivele CEE ale UE Avertizare, posibilitate de basculare. Limitări împotriva basculării.

1.2. DECLARAŢIE DE CONFORMITATE

În cazul nerespectării instrucţiunilor de mai sus, producătorul nu garantează utilizarea în siguranţă a aragazului Toate piesele acestui aparat care vin în contact cu alimentele sunt în conformitate cu prevederile Directivei CEE 89/109. Aparatul este în conformitate cu Directivele Europene 73/23/CEE, 89/336/CEE şi 90/396/CEE, înlocuite de 2006/CE, 2004/108/CE şi 2003/55/CE şi amendamentele ulterioare. Acest aparat este de asemenea în conformitate cu Directiva Generală 93/68 şi amendamentele ulterioare. 1.4. SFATURI UTILE

• Pentru o curăţare mai uşoară, toate capacele, suprafeţele emailate sau din sticlă pot fi demontate. Dacă aparatul este prevăzut cu un capac superior, acesta are rolul de a preveni stropirea peretelui din spatele aragazului în timpul preparării sau de a preveni depunerile de praf în perioadele de neutilizare a aparatului.
• Nu utilizaţi capacul aragazului în alte scopuri.
• ATENŢIE! (Pentru modelele cu capac din sticlă) Există riscul spargerii capacului în cazul în care acesta este expus la temperaturi foarte ridicate. Întotdeauna verificaţi dacă arzătoarele sunt oprite înainte de a închide capacul.
• Nu utilizaţi recipiente deformate sau instabile.
• Curăţaţi grătarul şi tava colectoare înainte de prima utilizare.
• Dacă utilizaţi spray-uri pentru curăţarea aragazului, evitaţi stropirea elementelor de încălzire sau a termostatului.
• Verificaţi dacă rafturile cuptorului sunt corect aşezate.
• Pentru o aprindere mai rapidă, se recomandă ca arzătorul să fie aprins înainte de a aşeza recipientul peste acesta.
• Verificaţi dacă flacăra arzătorului este normală.
• Nu acoperiţi suprafaţa cuptorului cu folie din aluminiu.

1.3. RECOMANDĂRI PRIVIND SIGURANŢA

• Acest aragaz trebuie utilizat numai în scopul pentru care a fost creat: prepararea alimentelor. Orice altă utilizare, de exemplu ca sursă de încălzire, nu este adecvată şi, implicit, este periculoasă.
• Producătorul nu îşi asumă nicio reponsabilitate pentru eventualele deteriorări care apar ca urmare a unei utilizări inadecvate, incorecte sau iresponsabile.
• Atunci când utilizaţi aparate electrice, trebuie să respectaţi măsurile de siguranţă de bază. În cazul în care aparatul este defect, opriţi funcţionarea acestuia şi deconectaţi-l de la sursa de alimentare cu energie electrică. Nu îl atingeţi. Luaţi legătura cu un centru de service autorizat.
• În timpul utilizării, aparatul devine fierbinte, în special geamul uşii cuptorului. Nu permiteţi copiilor să se apropie de cuptor, mai ales atunci când utilizaţi funcţia de preparare grill.
• Utilizaţi mânuşi de protecţie pentru a scoate alimentele din cuptor.
• Păstraţi întotdeauna aparatul curat, din motive de siguranţă şi igienă. Reziduurile de grăsime şi cele alimentare pot lua foc.
• Reziduurile alimentare trebuie îndepărtate de pe capacul aragazului.
• Lăsaţi suprafaţa aragazului să se răcească înainte de a închide capacul.
• Nu introduceţi mâna între cuptor şi balamalele capacului superior. Nu permiteţi copiilor să stea în preajma aparatului!
• Verificaţi ca toate butoanele să fie în poziţia ÎNCHIS după utilizarea aparatului.
• Sertarul cuptorului este destinat pentru păstrarea tăvilor goale sau pentru a menţine alimentele calde.
• Nu depozitaţi în acest sertar materiale inflamabile, explozive sau materiale de curăţare, de exemplu sacoşe din nylon, hârtie, haine etc.
• Este interzisă modificarea caracteristicilor aparatului.
• O atenţie deosebită trebuie acordată atunci când prăjiţi alimente: nu lăsaţi recipientele cu ulei nesupravegheate.
• Aparatul este greu. Aveţi grijă atunci când îl deplasaţi. 96 RO

• Grilajele trebuie poziţionate astfel încât să nu poată fi închise din niciuna dintre părţi şi este preferabil să fie montate cât mai aproape de podea. Grilajele nu trebuie să intersecteze conducte prin care se evacuează alte gaze de combustie sau fum.
• Dacă nu se pot instala grilaje de ventilaţie în încăperea în care se află aparatul, aerul poate fi furnizat de la o încăpere adiacentă, cu condiţia ca acea cameră să nu fie un dormitor sau o încăpere în care curentul de aer produs să fie priculos. Instalarea trebuie efectuată de către personal calificat şi autorizat. Instalarea aparatului nu este în sarcina producătorului. În cazul în care se solicită asistenţa producătorului pentru rectificarea unor probleme care apar ca urmare a unei instalări incorecte, intervenţia nu va fi acoperită de garanţie. Instrucţiunile de instalare trebuie respectate de către personalul calificat. O instalare incorectă poate duce la vătămarea persoanelor, animalelor sau distrugerea unor obiecte. Producătorul nu îşi asumă nicio responsabilitate pentru astfel de probleme. AVERTIZARE! O atenţie deosebită trebuie acordată locaţiei în care va fi instalat aparatul. Acesta poate fi instalat numai într-o locaţie unde este asigurată o aerisire continuă. Înainte de a realiza orice operaţiune de reparare, instalare sau modificare, aparatul trebuie deconectat de la sursa de alimentare cu energie electrică. În urma utilizării aparatelor de preparare pe gaz, în încăperea în care sunt instalate acestea se produce căldură şi umezeală. Verificaţi ca în bucătărie să fie asigurată o ventilaţie corespunzătoare: lăsaţi orificiile care asigură ventilaţia naturală deschise sau instalaţi un echipament mecanic pentru ventilaţie (o hotă de evacuare). Utilizarea intensă şi prelungită a aparatului poate necesita surse suplimentare pentru aerisire, cum ar fi de exemplu deschiderea unei ferestre sau selectarea unei trepte de viteză superioară, în cazul unei hote.
• Înainte de a instala aparatul, verificaţi caracteristicile circuitului de alimentare cu gaz (tip de gaz, presiune) şi verificaţi dacă aparatul este reglat corespunzător.
• Acest aparat nu trebuie conectat la sistemul de evacuare la care sunt conectate alte echipamente.
• Aparatul nu trebuie instalat în apropierea unor obiecte inflamabile (mobilă,
• Dacă aparatul este instalat pe un suport, trebuie luate măsuri astfel încât aparatul să nu alunece de pe acesta. 200 мм 20 мм 200 мм 20 мм 400 мм 750 мм 2.2. AMPLASARE Aparatul a fost proiectat pentru bucătării în care blaturile adiacente nu sunt mai înalte decât suprafaţa plitei.

2.3. AŞEZARE LA NIVEL

Aparatul este prevăzut cu picioare reglabile situate la baza acestuia.

• Picioarele pot fi reglate individual, cu ajutorul unei chei pentru a asigura aragazului o echilibrare perfectă, astfel încât recipientele să fie cât mai stabile.

2.1. LOCAŢIA ADECVATĂ PENTRU INSTALARE

• Aparatul nu trebuie aşezat pe un suport.
• În încăperea în care este instalat aparatul trebuie să se asigure o ventilaţie naturală a aerului suficientă, pentru a se realiza corect combustia gazului.
• Fluxul de aer trebuie să pătrundă prin grilajul de ventilaţie din pereţii exteriori. Picioare şi rotiţe reglabile

Grilajul de ventilaţie trebuie să aibă o secţiune tranversală de 100 cm2 care să permită trecerea aerului şi să fie adecvat pentru aparate cu flacără cu dispozitiv de siguranţă. Pentru aparatele cu flacără fără dispozitiv de siguranţă, secţiunea transversală trebuie să fie de 200 cm2 (pot fi utilizate grilaje simple sau multiple). Emisia gazelor rezultate din combustie

• Gazele de combustie rezultate de la aparatele de preparare trebuie eliberate direct în exterior prin uşi sau ferestre sau prin intermediul unei hote de evacuare (Figura 1)
• Dacă nu se poate amplasa o hotă, trebuie instalat un ventilator în perete sau într-o fereastră (Figura 2)
• Ventilatoarele trebuie să aibă o capacitate care să permită înlocuirea aerului din încăpere de 3-5 ori pe oră.

• Înălţimea maximă a aragazului este de 868mm după fixarea picioarelor reglabile şi a rotiţelor în cele 4 orificii de la bază.
• Rotiţele din spate trebuie introduse în cel de-al doilea orificiu (imaginea A1), pentru înălţimea standard. Astfel, înîlţimea standard va fi de 850 mm. Picioare reglabile Figura 1

2.6. CONECTAREA LA GAZE

2.4. CONEXIUNEA ELECTRICĂ Aragazurile pot fi sau nu prevăzute cu cablu de alimentare. Cablul trebuie să fie conectat de către o persoană calificată de la un centru de service autorizat, în conformitate cu instrucţiunile de mai jos. Conexiunea electrică trebuie efectuată în conformitate cu standardele şi reglementările în vigoare. Înainte de a realiza conexiunile electrice, verificaţi următoarele:

• Este capacitatea circuitului electric şi a siguranţelor suficientă pentru a face faţă consumului aparatului? (Verificaţi plăcuţa cu date tehnice)
• Priza este prevăzută cu împământare? Priza la care va fi conectat cablul aparatului trebuie să aibă o împământare corespunzătoare. În cazul în care priza nu are împământare, luaţi legătura cu un electrician calificat pentru a realiza împământarea.
• Priza este uşor accesibilă din locul unde este instalat aparatul?
• Cablul de alimentare trebuie prevăzut cu un ştecher care să corespundă standardelor.
• Între aparat şi circuitul electric trebuie instalat un comutator multipolar în cazul în care este necesară conectarea directă a aparatului la circuitul electric. (Trebuie să corespundă standardelor şi să fie adecvat consumului) Firul pentru împământare de culoare verde-galben nu trebuie întrerupt de comutator. Cablul maro, pentru fază (de la conectorul marcat cu „L” al aragazului) trebuie întotdeauna conectat la terminalul pentru fază.
• Cablul de alimentare trebuie amplasat astfel încât să nu fie expus la temperaturi mai mari de 500C.
• Dacă trebuie înlocuit cablul de alimentare, se recomandă utilizarea unui cablu cu o secţiune similară. Firul pentru împământare de culoare verde-galben trebuie să fie cu 2 cm mai lung decât firul pentru fază şi cel pentru nul.
• Verificaţi plitele electrice prin pornirea acestora timp de 3 minute, după finalizarea conexiunii.
• Producătorul nu îşi asumă nicio responsabilitate pentru eventualele deteriorări care apar ca urmare a nerespectării instrucţiunilor de mai sus. Pentru conectare directă la un circuit fix, trebuie asigurată modalitate de deconectare de la sursa de alimentare care să aibă un separator de contacte între poli, astfel încât să se asigure o deconectare completă în cazul unei supratensiuni de categoria III, în conformitate cu regulile de conectare. Conectarea aparatului la gaze trebuie realizată în conformitate cu standardele şi reglementările în vigoare.
• Din fabricaţie, aparatul a fost reglat pe tipul de gaz menţionat pe eticheta de lângă admisia pentru gaze din partea din spate a acestuia. Verificaţi ca tipul de gaz utilizat să fie acelaşi cu cel menţionat pe etichetă. Dacă tipul de gaz este diferit, respectaţi instrucţiunile din capitolul referitor la modificarea aparatului pentru un alt tip de gaz.
• Verificaţi ca presiunea gazului să aibă aceeaşi valoare cu cele indicate în tabelele pentru categoria tipului de gaze (ultimele 3 pagini din manualul de utilizare) pentru a se obţine o eficienţă maximă şi pentru un consum mai redus. Dacă presiunea gazelor este diferită, trebuie instalat un regulator la admisia pentru gaze. Este permisă utilizarea unui regulator de gaze care respectă standardele pentru GPL. Conectarea prin intermediul unei ţevi metalice flexibile sau fixe
• Conectarea la gaze se poate realiza prin intermediul unei ţevi flexibile din inox, în conformitate cu standardele de siguranţă în vigoare. În astfel de cazuri, nu va mai fi necesar să deplasaţi aparatul. Conectorul de admisie pentru gaze al aparatului este Gc ½. Conectarea prin intermediul unei ţevi flexibile nemetalice
• În cazul în care conectarea la gaze se poate realiza într-o poziţie din care se poate deschide sau închide atunci când este necesar, se poate utiliza o ţeavă flexibilă care este în conformitate cu standardele în vigoare. Ţeava flexibilă trebuie bine fixată prin intermediul unui colier.
• Atunci când conectaţi ţeava flexibilă, trebuie să aveţi în vedere următoarele:
• Deoarece ţeava flexibilă va fi amplasată în spatele aragazului, aceasta nu trebuie să fie expusă la temperaturi mai mari de 300C.
• Lungimea acesteia nu trebuie să depăşească 150 cm.
• Nu trebuie expusă la acţiunea aburului.
• Ţeava nu trebuie îndoită sau răsucită.
• Trebuie protejată împotriva obiectelor ascuţite sau contondente.
• Trebuie să fie accesibilă, pentru verificări periodice.
• Trebuie verificate următoarele probleme care pot apărea în timp:
• Verificaţi să nu existe crăpături, tăieturi sau urme de arsură pe traseul ţevii sau la capetele acesteia.
• Materialul trebuie să îşi menţină elasticitatea. Nu este permis să fie foarte rigidă.
• Colierele nu trebuie să fie ruginite.
• Trebuie înlocuită după 5 ani de utilizare.

2.5. ARAGAZURI CU CABLU DE ALIMENTARE

• Conexiunea este destinată numai sub tensiuni de 220-240V între faze sau între faze şi nul. CORECT

ŢEAVĂ FLEXIBILĂ GAZE

CABLU ELECTRIC Nul (fir albastru) Fază (fir maro) GREŞIT Împământare (fir verde-galben)

ŢEAVĂ FLEXIBILĂ GAZE

• Înlocuirea cablului de alimentare trebuie efectuată numai de către o persoană calificată de la un centru de service autorizat şi trebuie utilizat cu cablu de alimentare similar cu cel original. CABLU ELECTRIC Secţiunea cablului de alimentare Putere (kW) Voltaj (V) Curent (A) Cablu alimentare

3 x 2.5 mm2 Verificaţi etanşeitatea conexiunii la gaze cu o soluţie de apă şi săpun. NU utilizaţi flacără pentru verificarea scurgerilor de gaze! 98 RO

2.7. MODIFICAREA PENTRU DIVERSE

Această modificare trebuie realizată de către o persoană calificată. Respectaţi instrucţiunile de mai jos pentru a modifica aparatul de la setarea din fabricaţie la un alt tip de gaz. Aragazurile sunt reglate pentru GN şi tipul de conexiune este cilindric (1). Pentru furtunurile cu conexiune tip GN, se poate fixa un adaptor de furtun (2) la adaptorul cilindric prevăzut cu

garnitură. Pentru conexiunea GPL, se poate fixa un adaptor de furtun GPL (3) la adaptorul cilindric prevăzur cu garnitură. Reglarea şi schimbarea injectoarelor Schimbarea injectoarelor

• Scoateţi grătarele metalice.
• Îndepărtaţi capacele arzătoarelor şi arzătoarele.
• Scoateţi injectoarele prin utilizarea unei chei de 7 mm, apoi înşurubaţi injectorul corespunzător pentru tipul de gaze selectat (vezi tabelul de la finalul manualului).
• Parcurgeţi etapele de mai sus în ordine inversă după montarea noului injector. Reglare Stand by Reglare Stand by pentru aragazurile fără dispozitiv de protecţie sau cu dispozitiv de protecţie şi buton de aprindere
• Rotiţi butonul arzătorului în poziţia pentru flacără mică şi scoateţi butonul.
• Dacă este necesară modificarea de la gaze naturale la GPL, rotiţi în sensul acelor de ceasornic şurubul by-pass al supapei de gaz, cu ajutorul unei şurubelniţe, în poziţie finală.
• Dacă este necesară modificarea de la GPL la gaze naturale, rotiţi în sens invers acelor de ceasornic şurubul by-pass al supapei de gaz cu ajutorul unei şurubelniţe, până se atinge o flacără cu dimensiunea de ¼.
• După finalizarea reglajului, fixaţi butonul la loc.
• Verificaţi reglajul prin rotirea rapidă a butonului corespunzător arzătorului respectiv de la poziţia maxim la poziţia minim. Dacă nu se stinge flacăra, înseamnă că reglajul este corect.
• Pentru dispozitivele de siguranţă, setarea normală a flăcării se poate realiza cu ajutorul unei şurubelniţe, pe corpul valvei. Dacă butonul respectiv este prevăzut cu aprindere, pentru setarea flăcării normale, trebuie să îndepărtaţi capacul superior şi panoul superior.

Acest manual de utilizare este destinat pentru mai multe modele de aragazuri. Este posibil ca anumite caracteristici menţionate în acest manual să nu fie disponibile pentru aparatul dumneavoastră

4- Uşă cuptor (uşă frontală)

5- Capac din sticlă sau metalic

7- Arzător rapid (arzator semi rapid)

8- Arzător ultra rapid

9- Arzător semi rapid

12- Butoane control arzătoare

Fără dispozitive de protecţie

• Pentru setarea flăcării normale pentru aragazurile prevăzute cu valvă termostat, trebuie să îndepărtaţi capacul superior şi panoul superior. Şurub stand-by pentru arzător Figura 6 Dispozitiv protecţie

12345678- Cuptorul pe gaz

• Scoateţi capacul din spate (Figura 3) Îndepărtaţi adaptorul pentru injectoare (Figura 4) Scoateţi injectoarele prin utilizarea unei chei de 7 mm, apoi înşurubaţi injectoarele corespunzătoare pentru tipul de gaz selectat (vezi tabelul de la finalul manualului) (Figura 5)
• Parcurgeţi etapele de mai sus în ordine inversă după montarea noului injector.
• Spaţiul pentru arzător este de 4,5±0,3 mm pentru GN şi GPL (Figura 6). 9101112131415161718- Figura 3 Figura 4 99 RO Panou superior Panou de control Sertar Uşă cuptor (uşă frontală) Capac din sticlă sau metalic Arzător auxiliar Arzător rapid (arzator semi rapid) Arzător ultra rapid (Arzător rapid) Plită electrică Grătar stânga Grătar dreapta Butoane control arzătoare Buton control plită electrică Buton termostat cuptor Buton aprindere sau buton ventilator Indicator luminos Picioare deplasare (reglabile) Picioare fixe (reglabile)

123456789101112131415- Panou superior Panou de control Sertar Uşă cuptor (uşă frontală) Capac din sticlă sau metalic Arzător auxiliar Arzător rapid Plită electrică Plită electrică Grătar dreapta Buton control arzătoare Buton control plite electrice Buton termostat cuptor Buton aprindere sau buton ventilator Indicator luminos

3. UTILIZAREA ARZĂTOARELOR

Butoanele pentru controlul arzătoarelor pe gaz sunt amplasate pe panoul de control. Figura 7 Oprit Dacă marcajul de pe butonul de control este în dreptul punctului negru de pe panou, arzătorul este oprit şi supapa pentru gaz este închisă iar flacăra se stinge. Flacără mare Apăsaţi butonul pentru arzător şi rotiţi-l către stânga, până când marcajul de pe buton ajunge în dreptul simbolului pentru flacără mare. Flacăra este mare. În această poziţie, supapa pentru gaz este complet deschisă. Flacără mică Intensitatea flăcării poate fi diminuată prin rotirea butonului de control al arzătorului astfel încât marcajul de pe buton să ajungă în dreptul simbolului pentru flacără mică. Supapa este parţial deschisă şi flacăra este mică.

4- Uşă cuptor (uşă frontală)

5- Capac din sticlă sau metalic

A- Capac arzător B- Arzător C- Electroc D- Injector E- Corp arzător F- Dispozitiv siguranţă

Demontaţi rafturile grilă trăgându-le în direcţia săgeţilor (potrivit imaginii de mai jos) Pentru a curăţa rafturile, poziţionaţi-le în maşina de spălat vase sau folosiţi un burete de vase umed, asigurându-vă că au fost apoi uscate. După curăţarea acestora, montaţi rafturile grilă efecuând aceleaşi operaţiuni ca la demontare în ordine inversă.

Aprinderea arzătoarelor Arzătoare pe gaz de pe aragaz Arzătoarele trebuie aprinse înainte de a aşeza recipientele pe acestea. Pentru modelele cu aprindere automată, trebuie să apăsaţi butonul de aprindere. Apăsaţi butonul corespunzător arzătorului pe care doriţi să îl aprindeţi şi apoi rotiţi-l către dreapta, spre simbolul pentru flacără mare. Apăsaţi butonul de aprindere. La modelele cu aprindere incorporată pe butonul pentru controlul arzătorului, apăsaţi şi rotiţi butonul corespunzător arzătorului pe care doriţi să îl aprindeţi până la simbolul în formă de steluţă; electrodul va fi activat automat. Toţi electrozii vor fi activaţi automat şi se va aprinde arzătorul care este alimentat cu gaz (cel pentru care a fost apăsat butonul de control). Arzătorul din cuptor Nu apăsaţi butonul de control pentru aprinderea cuptorului mai mult de 15 sec. Dacă arzătorul nu se aprinde într-un interval de 15 sec., eliberaţi butonul, deschideţi uşa cuptorului şi aşteptaţi 1 minut înainte de a încerca să aprindeţi din nou arzătorul cuptorului. Pentru alte modele gazul se aprinde prin intermediul butoanelor de control. 100 RO Verificaţi dacă s-a aprins flacăra. În caz contrar, repetaţi procedura. Indicator luminos După aprindere, reglaţi flacăra la intensitatea dorită.

Aprindere manuală (dacă nu este disponibilă aprindere electrică) Menţineţi o sursă de flacără (chibrit sau aprinzător special pentru aragaz) în apropierea arzătorului. AVERTIZARE! Aşteptaţi 1 minut pentru a încerca din nou să aprindeţi arzătorul. Apăsaţi şi rotiţi butonul corespunzător arzătorului pe care doriţi să îl aprindeţi la simbolul pentru flacără mare. Dacă arzătorul nu se aprinde de la prima încercare, încercaţi din nou şi menţineţi apăsat butonul un pic mai mult. După aprinderea arzătorului, reglaţi intensitatea flăcării. Dacă arzătorul nu se aprinde după mai multe încercări, verificaţi dacă arzătorul şi capacul acestuia sunt aşezate corect. Rotiţi butonul de control al arzătorului în sens invers acelor de ceasornic, la simbolul „O” pentru a opri alimentarea cu gaz. În situaţia în care arzătorul se stinge accidental, aşteptaţi cel puţin un minut înainte de a încerca să îl reaprindeţi. Unele aragazuri sunt prevăzute cu un dispozitiv de siguranţă pentru flacără (vezi imaginea de pe pagina anterioară, elementul F). Dacă se stinge flacăra, alimentarea cu gaz va fi întreruptă automat.

Mod utilizare Oprit Încălzire Preparare la temperatură redusă Preparare la temperatură redusă Preparare, prăjire, fierbere Preparare, prăjire, fierbere Preparare, prăjire, fierbere Diametrele minim şi maxim al recipientelor de preparare Arzător Arzător mare Arzător meniu Arzător mic Arzător ultra rapid Diametru min [mm] Diametru max [mm] Ø 240 мм Ø 280 мм Ø 180 мм Ø 240 мм Ø 120 мм Ø 180 мм Ø 400 мм Ø 280 мм

• Zona exterioară a flăcării este mai fierbinte decât cea de la bază. Vârfurile flăcării trebuie să atingă baza recipientului. Flăcările care depăşesc baza recipientului duc la un consum de gaze inutil. •Pentru arzătoarele pe gaz, spre deosebire de plitele electrice, nu este necesar ca baza recipientelor să fie perfect plată. Flăcările care ating baza recipientului sunt conductoare de căldură.
• Cu toate că pentru arzătoarele pe gaz nu sunt necesare recipiente speciale, recipientele care sunt realizate din material mai subţire se încălzesc mai repede decât cele care sunt din material mai gros.
• Este posibil ca anumite porţiuni ale alimentelor să fie încălzite, iar alte porţiuni să rămână reci, din cauza distribuţiei neuniforme a căldurii în recipient. De aceea, în cazul utilizării unor recipiente cu baza subţire este necesar să amestecaţi în continuu alimentele. Căldura este distribuită mai uniform şi mai eficient în recipientele cu baza groasă.
• Nu se recomandă utilizarea unor recipiente foarte mici. Recipientele mai largi, cu pereţi nu foarte înalţi sunt mult mai adecvate pentru o preparare mai rapidă şi mai eficientă.
• Durata de preparare nu va fi scurtată dacă veţi utiliza un recipient mic sau dacă preperaţi pe arzătorul mare. În acest mod, consumul de gaze va fi mai mare. Pentru a economisi energie, se recomandă ca recipientele să fie acoperite în timpul preparării. Recipiente recomandate Dorim să vă reamintim că recipientele mai mari au o suprafaţă de încălzire mai mare. În acest mod, în astfel de recipiente alimentele se vor prepara mai repede decât în cele de dimensiuni mai mici. Recipientele pe care le utilizaţi trebuie să fie proporţionale cu cantitatea de alimente care va fi preparată. Pentru a preveni stropirea, nu utilizaţi recipiente foarte mici, în special pentru cantităţi mari de lichide. Dacă utilizaţi recipiente foarte mari pentru prepararea rapidă a unor alimente sau lichide, acestea se vor lipi de pereţii recipientului. Pentru prepararea prăjiturilor sunt recomandate recipiente acoperite, tăvi de coacere sau forme de coacere. Sucurile sau substanţele dulci care sar din recipiente se pot lipi de suprafaţa aragazului sau cuptorului şi sunt greu de curăţat.

3.2. UTILIZAREA PLITELOR ELECTRICE

Rotiţi butonul în poziţia necesară pentru a se atinge temperatura dorită pentru plita respectivă. Indicatorul luminos corespunzător plitei respective se aprinde şi plita începe să se încălzească. La finalul preparării, rotiţi butonul în poziţia „O”. Nu lăsaţi plita electrică pornită dacă pe aceasta nu este aşezat niciun recipient. Diametrul şi baza recipientului sunt foarte importante. Diametrul minim al bazei recipientului trebuie să fie de 14 cm şi baza trebuie să fie perfect plată. Lăsaţi plita electrică să se încălzească timp de 5 minute înainte de a aşeza recipientul pe aceasta, atunci când o utilizaţi prima dată. În acest mod învelişul termorezistent al plitei se va întări prin ardere. Utilizaţi o lavetă umedă şi un detergent lichid neutru pentru curăţarea plitelor electrice. Nu utilizaţi cuţite sau alte obiecte ascuţite pentru a îndepărta reziduurile alimentare de pe suprafaţa plitelor electrice. Porniţi funcţionarea plitei pentru câteva momente după ce aţi curăţato, pentru a se usca. Cu toate acestea, trebuie să aveţi în vedere faptul că plita nu trebuie să funcţioneze mai mult de câteva secunde, fără ca pe aceasta să fie aşezat un recipient. Important de reţinut dacă prăjiţi alimente sau utilizaţi recipiente sub presiune. Nu lăsaţi arzătoarele aprinse dacă nu este aşezat niciun recipient pe acestea şi nu aşezaţi recipiente goale pe arzătoarele aprinse. Recipientele de preparare trebuie să îndeplinească următoarele condiţii: Să fie grele; Să acopere complet suprafaţa arzătorului; pot fi puţin mai mici sau mai mari; Suprafaţa bazei trebuie să fie complet plată şi adecvată pentru zona de preparare.

• Pentru o utilizare cât mai optimă a plitelor electrice şi pentru reducerea consumului de energie, trebuie utilizate numai recipiente cu baza plată şi netedă. Dimensiunea diametrului bazei trebuie să fie cât mai apropiată de diametrul plitei electrice, niciodată mai mic. Baza recipientului trebuie să fie uscată şi trebuie evitată producerea de reziduuri alimentare. Nu lăsaţi recipiente goale pe plitele electrice şi nu puneţi plitele electrice în funcţiune dacă pe acestea nu sunt aşezate recipiente. 101 RO

4. UTILIZAREA CUPTORULUI

4.1. PREPARARE GRILL GRILL ELECTRIC: Se foloseşe NUMAI cu uşa închisă. GRILL GAZ: Poate fi folosit cu uşa deschisă CU panoul de protecţie introdus sub panoul de control, conform imaginii.

• Alimentele preparate la grill capătă o culoare maronie destul de repede. În funcţie de cantitatea de alimente, grill-ul poate fi aşezat în mai multe poziţii. Aproape toate tipurile de alimente pot fi preparate sub grill, cu excepţia vânatului şi a hamburgerilor.
• Carnea şi peştele trebuie unse uşor cu ulei înainte de a fi preparate la grill.
• Aşezaţi o tavă colectoare în cuptorul în timpul preparării la grill. Turnaţi puţină apă în tava colectoare pentru a evita formarea unor mirosuri neplăcute şi pentru ca grăsimea să nu se aprindă.
• Prepararea la grill este recomandată pentru bucăţi mari de carne, de exemplu cotlete, care nu sunt prea groase, păsări vânate, peşte, diverse legume (ex. dovlecei, vinete, tomate etc.), frigărui. Ungeţi peştele cu puţin ulei. Săraţi carnea şi peştele.
• Distanţa faţă de grill depinde de grosimea cărnii sau a peştelui. Dacă distanţa este corectă, părţile exterioare nu se vor arde şi interiorul alimentelor va rămâne fraged.
• Pentru a preveni formarea unor mirosuri neplăcute şi a fumului din cauza grăsimii şi a sucurilor care se scurg din alimente, vă recomandăm să turnaţi 1-2 pahare de apă în tava colectoare.
• Puteţi să utilizaţi funcţia grill pentru prăjirea pâinii sau rumenirea sandwich-urilor, precum şi pentru coacerea unor fructe (banane, grapefruit sau bucăţi de ananas, mere etc.). Trebuie să aveţi grijă ca fructele să nu intre în contact cu elementele de încălzire. Nu acoperiţi pereţii cuptorului sau baza acestuia cu folie din aluminiu. Căldura acumulată poate deteriora emailul cuptorului şi afectează alimentele. În timpul funcţionării cuptorului, capacul superior al aragazului trebuie să fie deschis. 4.2. CUPTOR ELECTRIC Preparare tradiţională Căldura este generată de elementul de încălzire superior şi inferior. În general, este de preferat ca raftul pe care vor fi aşezate alimentele să fie poziţionat la mijlocul cuptorului. Dacă partea superioară sau cea inferioară a alimentelor necesită o preparare mai intensă, alimentele trebuie aşezate mai sus, respectiv mai jos. Preparare cu convecţie (cu ventilator)
• Alimentele vor fi preparate de aerul preîncălzit care este distribuit uniform cu ajutorul ventilatorului amplasat în partea din spate a cuptorului. Pot fi preparate simultan mai multe feluri de mâncare, aşezate pe diverse niveluri.
• Acest tip de cuptor este de asemenea util pentru decongelarea alimentelor. De asemenea se poate utiliza pentru sterilizarea conservelor, pentru prepararea siropurilor din fructe şi pentru uscarea unor fructe şi a ciupercilor. 4.4. PREPARARE
• Termostatul este setat la maxim
• Durata de preîncălzire este de 15 min. (posibil şi 20 min.)
• Tava trebuie aşezată pe una dintre poziţiile de jos.
• Durata de preparare este de 20 min.

4.5. PREPARARE PRĂJITURI

• În cazul în care nu există alte recomandări, preîncălziţi cuptorul cel puţin 10 minute înainte de utilizare. Nu deschideţi uşa cuptorului în timpul preparării prăjiturilor, deoarece există riscul ca acestea să nu mai crească (prăjiturile sau aluaturile cu drojdie şi soufle-urile). Curentul de aer rece care pătrunde în cuptor va împiedica ridicarea aluatului. Pentru a verifica dacă este copt aluatul, introduceţi o scobitoare în aluat. Dacă scobitoarea rămâne uscată, înseamnă că aluatul este bine copt. Nu realizaţi acest test decât după ce trec trei sferturi din timpul de preparare. Atenţie!
• Dacă suprafaţa alimentelor este preparată, însă interiorul acestora este în continuare crud sau parţial crud, trebuie să continuaţi prepararea la o temperatură scăzută.
• Pe de altă parte, dacă suprafaţa alimentelor este prea uscată, înseamnă că trebuie preparate la o temperatură mai mare şi o perioadă de timp mai scurtă. Funcţii cuptor Poziţie Funcţie Temperatură Durată de preparare Oprit Rotisor şi element grill Bec Element grill Element grill şi ventilator Ventilator Element încălzire superior şi ventilator Element încălzire inferior şi ventilator Element încălzire superior, inferior şi ventilator

4.6. PREPARAREA CĂRNII

• Cantitatea minimă de carne care este preparată în cuptor trebuie să fie de 1 kg. În caz contrar, carnea va fi prea uscată. Dacă doriţi să fie bine făcută, utilizaţi mai puţină grăsime. În cazul în care carnea are puţină grăsime, nu mai este necesar să utilizaţi ulei. Dacă o parte a cărnii este mai grasă, aşezaţi carnea cu această parte în sus. Grăsimea care se topeşte va fi suficientă pentru partea de jos a cărnii.
• Carnea roşie trebuie scosă din frigider cu cel puţin 1 oră înainte de a fi preparată. În caz contrar, carnea va rămâne tare, ca urmare a diferenţei mari de temperatură. Nu puneţi sare pe carne înainte de a o introduce în cuptor, în special dacă o preparaţi la grill. Sarea va absorbi sângele şi sucul din carne şi astfel partea superioară a cărnii nu va fi bine rumenită.
• Adăugaţi sare numai după ce a trecut jumătate din durata de preparare.
• Carnea pentru friptură trebuie aşezată într-un recipient mare, cu pereţi nu foarte înalţi.
• Recipientele/ tăvile cu pereţi înalţi, acţionează ca un scut împotriva căldurii. Carnea poate fi aşezată în recipiente termorezistente sau direct pe grătar. În cazul în care aşezaţi carnea direct pe grătar, trebuie să introduceţi şi tava colectoare sub acesta. Sosurile trebuie adăugate la început dacă durata de preparare este scurtă, sau în ultima jumătate de oră, dacă durata de preparare este mai lungă. Element încălzire superior şi inferior Element încălzire superior Element încălzire inferior Manual Pizza

4.7. PREPARAREA PEŞTELUI

Peştele de dimensiuni mici poate fi preparat la temperatură maximă de la început până la sfârşit. Peştele de dimensiune medie trebuie preparat la temperatură maximă la început şi apoi temperatura trebuie redusă. Peştele mare trebuie preparat la temperaturi mai reduse de la început până la sfârşit. Verificaţi crestătura de la baza peştelui pentru a verifica dacă este bine preparat. În cazul preparării peştelui la grill, carnea trebuie să fie de un alb mat. Nu este valabilă această regulă pentru păstrăv sau somon. 102 RO

4.8. PREPARARE LA ROTISOR

• Cuptorul este prevăzut cu un rotisor, două furculiţe şi un cârlig pentru a susţine rotisorul.
• Instrucţiuni de utilizare: - Scoateţi accesoriile din cuptor. - Aşezaţi un recipient adânc pe baza cuptorului sau pe grătarul de jos. - Introduceţi carnea pe rotisor, centraţi-o între cele două furculiţe. - Fixaţi rotisorul în axul din partea de jos a cuptorului şi apoi prindeţi rotisorul prin cârligul suport din partea din faţă a cuptorului.
• Nu este necesară preîncălzirea cuptorului.
• Duratele de timp recomandate sunt:

Durata de preparare (min) Cuptor pe gaz Cuptor electric Vită (1 kg)

Cu ajutorul acestu buton pot fi selectate temperatura cuptorului şi elementul de încălzire. Temperatura cuptorului poate fi cuprinsă între 140-2700C. Unele cuptoare au arzătoare prevăzute cu dispozitiv de siguranţă. Dacă se stinge flacăra, alimentarea cu gaze va fi automat întreruptă. Figura 15 4.9. UTILIZAREA PROGRAMATORULUI Min Figura 13

Pentru a seta programatorul, rotiţi complet butonul şi apoi poziţionaţi-l la durata de timp dorită. După trecerea duratei de timp setată, se va auzi un semnal sonor timp de câteva secunde.

• Apăsaţi butonul . Setaţi funcţia de preparare cu ajutorul butonului selector

• Rotiţi butonul pentru selectarea funcţiilor cuptorului în poziţia „O”.

• Apăsaţi şi menţineţi apăsat butonul TIMER.
• Apăsaţi butoanele sau pentru a seta durata de preparare.
• Eliberaţi toate butoanele.
• Setaţi funcţia de preparare cu ajutorul butonului selector. După trecerea perioadei de timp, cuptorul se opreşte automat. Dacă doriţi să opriţi prepararea mai devreme, fie rotiţi butonul selector în poziţia 0 ssau setaţi durata de timp la 0:00 (TIMER şi butoane)

• Apăsaţi şi menţineţi apăsat butonul END.
• Apăsaţi butoanele sau pentru a seta durata de timp după care doriţi să se oprească funcţionarea cuptorului.
• Eliberaţi butoanele.
• Setaţi funcţia de preparare cu ajutorul butonului selector.

• La finalul duratei de timp setată, cuptorul se opreşte. Pentru a opri manual cuptorul, rotiţi butonul pentru selectarea funcţiilor în poziţia „O”. FINAL PREPARARE

• Apăsaţi şi menţineţi apăsat butonul
• Apăsaţi butoanele sau pentru a seta durata de timp dorită.
• Eliberaţi butoanele DURATĂ DE PREPARARE Max

DENUMIRE FUNCŢIE Acest buton vă permite setarea duratei de timp dorită (max. 90 min.) după care cuptorul să se oprească automat. Programatorul va realiza numărătoarea inversă de la timpul setat la poziţia „O” şi se va opri automat. Pentru utilizare normală a cuptorului, setaţi butonul la poziţia

• La finalul duratei de timp setată se activează un semnal sonor (acest semnal se dezactivează automat sau poate fi dezactivat prin apăsarea butonului ). FUNCŢIE
• Emite un semnal sonor la finalul duratei de timp setată. Pentru a verifica ce perioadă de timp a mai rămas, apăsaţi butonul
• Pentru utilizarea cuptorului Permite presetarea duratei de preparare, în funcţie de reţeta aleasă. Pentru a verifica ce perioadă de timp s-a scurs, apăsaţi butonul TIMER. Pentru a schimba/modifica durata de timp presetată, apăsaţi butoanele sau.
• Permite setarea orei pentru finalizarea duratei de preparare. Pentru a verifica ora setată apăsaţi butonul END. Pentru a modifica ora presetată, apăsaţi butonul END şi

UTILIZARE Permite utilizarea cuptorului pe post de alarmă (poate fi activată şi când funcţionează cuptorul, şi când este oprit).

• Pentru prepararea reţetelor dorite

• La finalul duratei de timp setată, cuptorul se opreşte şi funcţionare şi se aude un semnal sonor. Această funcţie este utilizată de obicei împreună cu funcţia de setare a duratei de preparare. De exemplu, dacă alimentele trebuie preparate timp de 45 de minute şi prepararea trebuie finalizată la 12:30, selectaţi funcţia de preparare dorită, setaţi durata de preparare la 45 de minute şi setaţi ca oră pentru finalizarea preparării ora 12:30. Prepararea va începe automat la ora 11:45 (12:30 minus 45) şi va continua până la ora presetată pentru finalizare, când cuptorul se va opri automat. AVERTIZARE! Dacă selectaţi ora pentru finalizarea preparării fără să setaţi durata de preparare, cuptorul va începe imediat să funcţioneze şi se va opri la ora setată pentru finalizare. Setarea corectă a timpului AVERTIZARE: prima operaţiune care trebuie efectuată după instalarea aparatului sau după ce a avut loc o întrerupere a aimentării cu energie electrică (fapt sesizabil uşor, deoarece oe afişaj apare : ) este setarea ceasului. Procedaţi astfel:
• Apăsaţi şi menţineţi apăsate butonele TIMER şi END ( şi ).
• Setaţi ora prin apăsarea butoanelor / .
• Eliberaţi butoanele.
• ATENŢIE: cuptorul funcţionează numai dacă este setat pe funcţia manual sau cu durată de timp presetată. OBSERVAŢIE: La unele modele simbolurile / sunt înlocuite de + / - . Pentru programarea unui timer cu 5 butoane, pentru funcţia mnaual, apăsaţi simultan butoanele TIMER şi END. 103 RO

4.13. PROGRAME DE PREPARARE

Metode de preparare tradiţionale şi cu convecţie; Greutăţi (gr) TIP DE ALIMENTE Metoda de preparare tradiţională. Greutate (gr.) TIP DE ALIMENTE Metodă preparare tradiţională Metodă preparare convecţie Durată preparare (minute) Poziţie tavă Temp. (0C) Poziţie tavă Temp. (0C)

2 (1 şi 3) 2 (1 şi 3) 2 (1 şi 3) 2 (1 şi 3) 2 (1 şi 3) 2 (1 şi 3) 2 (1 şi 3) 2 (1 şi 3) 2 (1 şi 3)

Pâine albă Pâine de secară Sandwich

2 (1 şi 3) 2 (1 şi 3)

2 (1 şi 3) 2 (1 şi 3) 2 (1 şi 3)

CARNE Friptură de vită Friptură de porc Friptură de viţel Vită British style Miel Pui Curcan Raţă Gâscă Iepure

PEŞTE Peşte întreg Peşte file

2 (1 şi 3) 2 (1 şi 3)

Aluat cu ou Aluat Fursecuri Prăjitură cu brânză Plăcintă cu mere Strudel Tartă cu gem Fursecuri Biscuiţi Prăjitură cu cremă

Figura 16 În cuptor, câte 8 bucăţi pe tavă Sub grill Preparare pe grill Preparare pe grill Preparare pe grill Preparare pe grill Pulpă Întreg Întreg Întreg Întreg Porţionat 2 peşti 4 bucăţi de file OBSERVAŢIE: 1)Duratele de preparare nu includ şi durata pentru preîncălzire. Se recomandă preîncălzirea cuptorului timp de 10 minute, în special pentru prăjituri, pizza şi pâine. 2)Indică poziţia tăvilor pentru prepararea simultană a mai multor feluri de mâncare. 3)Toate operaţiunile trebuie desfăşurate cu cuptorul închis. CANTITATE

--1 104 RO Poziţiile tăvilor

5.1. CURĂŢARE CATALITICĂ

Înainte de curăţare şi întreţinere:

• Deconectaţi aparatul de la sursa de alimentare cu energie electrică.
• Închideţi robinetul de alimentare cu gaze, pentru siguranţa dumneavoastră. Dacă aragazul este reglat pentru alimentare cu gaze naturale, închideţi robinetul de alimentare cu gaze naturale.
• Dacă este cuptorul încins, aşteptaţi până se răceşte.
• Nu utilizaţi aparate de curăţare sub presiune pentru curăţarea aparatului.
• Curăţaţi suprafeţele din email cu o soluţie de apă călduţă şi un detergent lichid neutru sau produse speciale pentru curăţarea aragazului. Nu utilizaţi produse abrazive care ar putrea deteriora aspectul aparatului. Se recomandă curăţarea aparatului după fiecare utilizare.
• Utilizaţi produse de curăţare speciale şi bureţi abrazivi pentru curăţarea grătarelor din inox.
• Suprafeţele din sticlă ale aparatului, cum ar fi capacul superior şi geamul uşii cuptorului trebuie curăţate numai când sunt reci.
• Deteriorările apărute ca urmare a nerespectării acestor recomandări nu sunt acoperite de garanţie.
• Arzătoarele şi capacele arzătoarelor pot fi curăţate cu apă caldă şi detergent lichid. Canalele arzătoarelor pot fi curăţate cu o perie. Verificaţi ca arzătoarele să fie uscate înainte de a le monta la loc. De asemenea, verificaţi dacă arzătoarele sunt poziţionate corect.
• Curăţaţi periodic electrozii de aprindere de la cuptoarele cu aprindere automată. În acest mod se evită problemele de aprindere. Verificaţi periodic şi canalele arzătoarelor astfel încât să nu fie blocate cu reziduuri alimentare.
• Ştergeţi partea superioară a aragazului cu un material moale şi uscat.
• Nu utilizaţi produse abrazive, bureţi metalici, obiecte ascuţite, lavete dure sau produse chimice şi detergenţi care ar putea deteriora iremediabil stratul catalitic.
• Pentru prepararea fripturilor, vă recomandăm să utilizaţi tăvi cu pereţi mai înalţi şi atunci când preparaţi la grill trebuie să aşezaţi sub grătar tava colectoare. Curăţarea uşii cuptorului Pentru o mai uşoară curăţare a uşii cuptorului, se recomandă demontarea acesteia, aşa cum se observă în imaginile de mai jos. Deschideţi uşa complet, rotiţi cele două picioare ale balamalelor la Închideţi uşa parţial la 300. Scoateţi uşa prin ridicarea uşoară a acesteia din poziţia anterioară. Pentru a monta uşa cuptorului la loc, parcurgeţi etapele de mai sus în ordine inversă.

• Unele modele sunt prevăzute cu curăţare catalitică pentru cuptor. Panourile din interiorul cuptorului sunt acoperite cu un înveliş microporos şi astfel curăţarea se realizează automat.
• Pentru o curăţare eficientă, pereţii din interiorul cuptorului trebuie să fie poroşi.
• Stopii de grăsime pot bloca porii şi astfel curăţarea automată nu va avea aceleaşi rezultate. Pentru îndepărtarea reziduurilor alimentare lăsaţi cuptorul să funcţioneze 10-20 de minute, fără alimente în interior.
• În cazul în care stratul de reziduuri de grăsime este foarte gros şi curăţarea catalitică nu se mai poate realiza, curăţaţi stratul de grăsime cu un burete impregnat în apă caldă. Panourile catalitice au o durată de viaţă de funcţionare de 300 ore. Astfel, panourile trebuie înlocuite după 300 de ore de utilizare.

6. SERVICE ŞI PROBLEME ÎN FUNCŢIONARE

• În cazul în care cuptorul nu funcţionează, înainte de a apela la service, vă recomandăm să procedaţi astfel:
• Verificaţi dacă ştecherul cablului de alimentare este bine introdus în priză. Presiunea gazului nu este normală
• Verificaţi următoarele:
• Orificiile arzătorului sunt blocate?
• Regulatorul de presiune funcţionează normal?
• Sunt furnizate gaze? Este supapa deschisă?
• Dacă vi se pare că supapa nu funcţionează normal, luaţi legătura cu un tehnician calificat de la un centru de service autorizat. Miros de gaze în locul unde este amplasat aparatul
• Verificaţi următoarele:
• Supapa a rămas deschisă?
• Ţeava de gaze este corect poziţionată şi este în stare bună? Dacă bănuiţi că sunt scurgeri de gaze, nu utilizaţi flacără deschisă. Cuptorul nu încălzeşte
• Butoanele de control ale cuptorului se află în poziţia corectă? Durata de preparare este prea mare
• A fost selectată temperatura corectă? Iese fum din cuptor
• Vă recomandăm să curăţaţi cuptorul după fiecare utilizare. Dacă nu sunt curăţate reziduurile de grăsime de pe pereţi, acestea vor degaja un miros neplăăcut în timpul preparării (vezi secţiunea referitoare la curăţare şi întreţinere). Nu se aprinde becul din cuptor
• Becul este ars. Pentru a schimba becul, respectaţi instrucţiunile din coloana alăturată. Dacă după efectuarea acestor verificări problema persistă, vă recomandăm să luaţi legătura cu un centru de service autorizat. Vă rugăm să specificaţi numele modelului şi numărul produsului (PNC sau ENR). *Versiunea în limba engleză este de referinţă.

Figura 17 Înlocuirea becului din interiorul cuptorului Scoateţi ştecherul cablului de alimentare din priză şi deşurubaţi becul. Înlocuiţi becul defect cu un bec funcţional, care să aibă aceleaşi caracteristici cu cel înlocuit. Рис 18 Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE). DEEE cuprind atât substanțele poluante (care pot cauza consecințe negative pentru mediu), cât și componentele de bază (care pot fi reutilizate). Este important ca DEEE să fie supuse unor anumite tratamente pentru a îndepărta și elimina corespunzător toate substanțele poluante și pentru a recupera și recicla toate materialele. Persoanele pot juca un rol important în a se asigura că DEEE nu devin un pericol pentru mediu. Astfel, este esențial ca acestea să respecte unele reguli de bază:

• DEEE nu trebuie tratate ca deșeuri menajere.
• DEEE trebuie predate la punctele de colectare corespunzătoare gestionate de municipalitate sau de companiile înregistrate. În numeroase țări, pentru DEEE de dimensiuni mari, poate fi prezentă colectarea de la domiciliu.
• când cumpărați un aparat nou, cel vechi poate fi returnat comerciantului, care este obligat să-l colecteze în mod gratuit și individual, atât timp cât echipamentul este de tip echivalent și are aceleași funcții ca echipamentul furnizat. 105 RO VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING: Het apparaat en de bereikbare delen worden heet tijdens het gebruik. Zorg ervoor dat u de warmingselementen niet aanraakt.
• Kinderen jonger dan 8 jaar niet bij het apparaat llaten mits onder continue toezicht.

Parcurgeţi următoarea procedură la amplasarea cuptorului.

1- Amplasaţi cuptorul la locul său, reglaţi-i înălţimea şi echilibraţi-l.

2- Măsuraţi dimensiunile H şi Y indicate în figură şi faceţi un semn pe peretele pe care va fi fixat cuptorul. (Figura A) 3- Montaţi pe perete dispozitivul de fixare (din punguţa de service) folosind un diblu şi un şurub (nu sunt furnizate). (Figura B) 4- Împingeţi cuptorul în spate şi asiguraţi-vă că dispozitivul de fixare intră în fanta din spatele cuptorului. (Figura C) Pentru a funcţiona, dispozitivul de fixare trebuie să intre 20 mm în interiorul fantei.
