Tip produs	Placă turnantă
Marcă	Blaupunkt
Model	VT100SL
Sistem de antrenare	Antrenare prin curea
Viteze	33 1/3, 45 RPM
Tip motor	DC
Material platou	Aluminiu
Tip braț	Drept, echilibru static
Tip cartuș	Magnet mobil (MM)
Ac	Diamant înlocuibil
Ieșire	RCA (nivel linie, cu preamplificator incorporat)
Dimensiuni (L x A x Î)	415 x 340 x 120 mm
Greutate	3.8 kg
Alimentare	AC 100-240V, 50/60 Hz
Consum energetic	2 W
Oprire automată	Da
Reglare forță ac	Contragreutate reglabilă
Anti-derapare	Da
Curățare ac	Curățați cu o perie moale sau lichid special
Siguranță	A nu se expune la apă și surse de căldură
Reparabilitate	Cureaua, acul și cartușul înlocuibile

Întrebări frecvente - VT100SL BLAUPUNKT

Cum conectez VT100SL la difuzoarele mele?

Conectați cablurile RCA ale plăcii turnante la un amplificator sau difuzoare alimentate. Dacă difuzoarele dvs. au o intrare phono, folosiți-o; în caz contrar, setați comutatorul preamplificatorului încorporat al plăcii turnante la 'Line' și conectați la o intrare Aux.

De ce nu se învârte placa mea turnantă?

Verificați dacă cablu de alimentare este conectat și întrerupătorul este pornit. Asigurați-vă că cureaua este montată corect în jurul fuliei motorului și platoului. Dacă cureaua este slăbită sau ruptă, înlocuiți-o.

Cum schimb viteza de la 33 la 45 RPM?

Localizați comutatorul de selecție a vitezei pe baza plăcii turnante. Glisați-l la viteza dorită (33 sau 45). Poate fi necesar să mutați cureaua pe treapta corespunzătoare a fuliei dacă placa turnantă necesită ajustare manuală.

Ce fac dacă sunetul este distorsionat sau instabil?

Asigurați-vă că acul este curat și nu este deteriorat. Verificați dacă forța de contact este setată corect prin contragreutate. De asemenea, verificați dacă placa turnantă este pe o suprafață stabilă și nivelată pentru a evita vibrațiile.

Cum înlocuiesc acul de pe VT100SL?

Trageți ușor acul vechi înainte și afară din cartuș. Aliniați noul ac cu fanta și împingeți-l până când se fixează. Aveți grijă să nu atingeți vârful acului.

Pot conecta această placă turnantă direct la un computer?

Da, dacă computerul dvs. are o intrare de linie sau o placă de sunet externă. Folosiți adaptorul RCA la 3.5mm (nu este inclus) și setați ieșirea plăcii turnante la 'Line'.

Cum curăț discul de vinil înainte de redare?

Folosiți o perie din fibră de carbon săptămânal pentru a îndepărta praful. Pentru o curățare mai profundă, se poate folosi o soluție de curățare a discurilor și o cârpă din microfibră, ștergând în mișcări circulare de-a lungul șanțurilor.

Ce întreținere necesită placa turnantă?

Curățați regulat acul cu o perie moale. Înlocuiți cureaua la fiecare 1-2 ani dacă se întinde. Păstrați platoul fără praf și aplicați o picătură de ulei ușor pe rulmentul motorului dacă este specificat în manual.

Placa mea turnantă bâzâie în timpul redării. Ce este în neregulă?

Asigurați-vă că toate împământările sunt corecte. Placa turnantă are un cablu de împământare (de obicei verde) care trebuie atașat la borna de împământare a amplificatorului. De asemenea, verificați ca cablurile RCA să nu fie în apropierea cablurilor de alimentare.

Cum setez contragreutatea și anti-deraparea?

Mai întâi, echilibrați brațul prin rotirea contragreutății până când brațul plutește la nivel. Apoi setați forța de contact rotind inelul greutății la valoarea recomandată (de exemplu, 2g). Apoi, reglați cadranul anti-derapare pentru a se potrivi cu același număr. Folosiți un dispozitiv de măsurare a forței acului pentru precizie.

MANUAL DE UTILIZARE VT100SL BLAUPUNKT

Pentru a diminua riscul de electrocutare, nu demontați capacul sau partea din spate a dispozitivului. În interiorul dispozitivului nu există elemente care să poată fi reparate de utilizator. De mentenanța și reparația echipamentului se ocupă exclusiv angajații calificați ai service-ului.

Explicarea simbolurilor grafice:

Simbolul fulgerului terminat cu o săgeată, plasat într-un triunghi echilateral, avertizează utilizatorul împotriva unei „tensiuni periculoase” neizolate în carcasa dispozitivului, care poate atinge dimensiunea pericolului de electrocutare.

Semnul exclamării într-un triunghi echilateral avertizează utilizatorul că în acest moment sunt prezentate informații importante referitoare la operarea și mentenanța echipamentului în documentația anexată la dispozitiv.

Rugăm să citiți aceste instrucțiuni înainte de a trece la operarea dispozitivului, să vă familiarizați cu funcțiile acestuia și să le folosiți conform destinației. Acest lucru va asigura o operare de lungă durată și fără avarii a dispozitivului, precum și plăcerea de a-l utiliza.

Informații importante

• Instrucțiunile de operare și informațiile referitoare la siguranță trebuie păstrate în scopul folosirii lor în viitor.

• Nu permiteți ca pe dispozitiv să picure sau să se verse vreun lichid.

- Nu îl folosiți în locuri umede, cum ar fi de ex. sala de baie.

- Dispozitivul nu poate fi montat în următoarele locuri:

- Expus la lumina directă a soarelui sau în apropierea caloriferelor.

- Plasat deasupra unui alt dispozitiv stereofonic care emite căldură.

• Blocând ventilația sau într-un loc prăfuit.

- În locuri expuse la vibrații constante.

• În locuri cu umiditate ridicată.

• Nu așezați dispozitivul în apropierea lumânărilor sau a focului deschis.

- Dispozitivul poate fi folosit exclusiv în modul descris în instrucțiunile de mai jos.

• Înainte de prima pornire, asigurați-vă că sursa de alimentare este conectată în mod corespunzător.

• Stick-urile USB se conectează direct sau folosind un prelungitor USB cu lungime de până la 25 cm.

Din motive de securitate, nu demontați carcasele și nu încercați să accesați interiorul dispozitivului. Dispozitivul trebuie reparat de personalul calificat din service.

Nu demontați și nu deschideți carcasa, deoarece în interior nu există elemente ce ar putea fi reparate de utilizator. De mentenanța și repararea echipamentului se ocupă exclusiv angajații calificați ai service-ului.

INSTRUCȚIUNI REFERITOARE LA SIGURANȚĂ

1. Citiți instrucțiunile – înainte de utilizarea dispozitivului, citiți în întregime instrucțiunile de utilizare, precum și informațiile referitoare la siguranță.
2. Urmați instrucțiunile – păstrați instrucțiunile de utilizare și operare în scopul folosirii lor în viitor.
3. Respectați avertismentele – procedați conform tuturor avertismentelor plasate pe dispozitiv, precum și conform instrucțiunilor de utilizare.
4. Urmați instrucțiunile – procedați conform instrucțiunilor de operare și indicațiilor pentru utilizator.
5. Instalare – setați dispozitivul conform instrucțiunilor producătorului.
6. Surse de alimentare – dispozitivul trebuie alimentat exclusiv de la surse cu parametrii indicați în marcajele de pe cablul de alimentare. Dacă utilizatorul nu este sigur de tipul de alimentare de care dispune acasă, trebuie să contacteze vânzătorul dispozitivului sau furnizorul local de energie electrică.
7. Împământarea sau polarizarea alimentării – dispozitivul nu trebuie să fie împământat. Trebuie să vă asigurați că ștecherul este introdus complet în priză sau în prelungitor pentru a nu permite expunerea bolțurilor sau a contactelor. Unele versiuni ale dispozitivului pot fi echipate cu ștecher polarizat de curent alternativ (cu un singur bolț mai larg). Acest ștecher poate fi introdus în priza de rețea doar într-un singur mod. Aceasta este o funcție de protecție. Dacă ștecherul nu poate fi introdus în priză, trebuie încercată rotirea acestuia. Dacă ștecherul în continuare nu se potrivește la priză, trebuie solicitată înlocuirea acestui ștecher de către un electrician. Nu scoateți elementele de protecție din ștecherul polarizat. Când utilizați un prelungitor sau un cablu de alimentare altul decât cel furnizat împreună cu dispozitivul, acestea trebuie să aibă ștecherele corespunzătoare, precum și atestatul de securitate necesar în țara dată.
8. Protecția cablului de alimentare – cablurile de alimentare trebuie plasate astfel încât să nu poată fi călcate, presate sau tăiate de obiectele din jur. Acordați o atenție deosebită ștecherelor, prizelor de rețea și locurilor în care cablurile sunt direcționate de la dispozitiv.
9. Supraîncărcare – Nu supraîncărcați prizele de perete, prelungitoarele și repartitoarele electrice, deoarece acest lucru poate provoca incendii sau electrocutări.
10. Ventilație – dispozitivul trebuie să fie corect ventilat. Dispozitivul nu poate fi pus pe pat, sofa sau suprafețe similare. Nu acoperiți dispozitivul cu fețe de masă, șervețele, ziare, ș.a..
11. Căldură – nu plasați dispozitivul în apropierea unor surse de căldură, precum calorifere, radiatoare, sobe sau alte dispositive (de asemenea amplificatoare) care generează căldură. Nu puneți pe dispozitiv lumânări aprinse și alte surse de foc deschis.
12. Apă și umezeală – pentru a reduce riscul de incendiu sau electrocutare, nu expuneți dispozitivul la ploaie, apă și umiditate directă, ca de ex. în saună sau baie. Nu folosiți dispozitivul în apropierea apei, de exemplu lângă cadă, lavoar, chiuveta de bucătărie, într-o pivnită umedă sau în apropierea unei piscine (sau în locuri similare).
13. Obiecte și lichide în dispozitiv – nu trebuie forțate niciun fel de obiecte prin deschiderile dispozitivului, deoarece acestea pot să intre în contact cu punctele de tensiune periculoasă și cu componentele, ceea ce poate provoca incendiu sau electrocutare. În niciun caz nu vârsați niciun fel de lichide pe suprafața dispozitivului. Nu puneti pe suprafața dispozitivului obiecte ce conțin lichide.
14. Curățarea – scoateți întotdeauna dispozitivul din priză înainte de curățare. Praful din jurul difuzorului poate fi îndepărtat cu o cârpă uscată. Dacă se utilizează un aerosol pentru curățare, nu îndreptați jetul de pulverizare direct spre dispozitiv, ci spre cârpă. Aveți grijă să nu deteriorați unitățile de comandă.
15. Echipare suplimentară – nu folosiți accesorii care nu sunt aprobate de producător, deoarece pot constitui un pericol.
16. Accesorii – nu așezați dispozitivul pe un cărucior, postament, stativ, suport sau masă instabile. Dispozitivul se poate răsturna sau deteriora și poate provoca vătămări grave copiilor sau persoanelor adulte. Folosiți numai cărucioare, postamente, stative, suporturi și mese specificate de producător sau vândute împreună cu dispozitivul. Montarea dispozitivului trebuie efectuată în conformitate cu instrucțiunile producătorului, folosind setul de montaj recomandat de producător.
17. Mutarea dispozitivului – dispozitivul plasat pe cărucior trebuie deplasat cu multă grijă. Oprirea bruscă, forța prea mare sau suprafețele neuniforme pot provoca răsturnarea căruciorului împreună cu dispozitivul.
18. Perioada de nefolosire a dispozitivului – cablul de alimentare al dispozitivului trebuie deconectat de la priza de rețea în timpul furtunilor cu descărcări atmosferice sau când dispozitivul nu va fi folosit pentru o perioadă mai lungă de timp.
19. Servisare – nu încercați să servisați singur dispozitivul. Deschiderea capacului poate duce la contactul cu o tensiune periculoasă și poate expune utilizatorul la alte pericole. De mentenanța și repararea echipamentului se ocupă exclusiv angajații calificați ai service-ului.
20. Când dispozitivul nu este utilizat, ștecherul de alimentare trebuie deconectat de la priza de rețea. Când dispozitivul este conectat la sursa de alimentare, se află în regim de stand-by și nu este complet închis.
21. Piese de schimb – la înlocuirea pieselor, trebuie verificat dacă angajatul service-ului a folosit piesele de schimb recomandate de producător sau dacă aceste piese sunt identice cu cele originale. Înlocuirea cu piese neaprobate poate duce la incendii, electrocutare sau alte pericole.
22. Siguranțele principale – pentru a proteja în mod continuu dispozitivul împotriva incendiului, trebuie folosite siguranțe de tip și parametri corecți. Parametrii siguranțelor în acest interval sunt marcați pe dispozitiv.
23. Nu măriți volumul când ascultați o parte dintr-un cântec înregistrată cu volum redus sau în cazul lipsei semnalului audio de început. În caz contrar se poate ajunge la deteriorarea difuzorului în momentul creșterii rapide a intensității semnalului.
24. Singurul mod de a deconecta complet dispozitivul de la sursa de alimentare este deconectarea cablului de alimentare din priza de alimentare sau din dispozitiv. Priza de rețea sau intrarea cablului de alimentare în dispozitiv trebuie să fie mereu accesibile în timpul utilizării produsului.
25. Dispozitivul trebuie amplasat în apropierea unei prize de perete sau a unui cablu prelungitor și astfel încât să fie mereu accesibil.
26. Temperatura maximă ambiantă pentru dispozitiv este de 35°C.
27. Instrucțiuni referitoare la descărcările electrostatice – dacă funcționarea dispozitivului este perturbată de descărcări electrostatice, acesta trebuie oprit și repornit sau mutat în alt loc.
28. Bateria

a. Bateriile nu pot fi expuse la căldură excesivă, cum ar fi razele de soare, foc, ș.a.

b. Când aruncați bateriile, acordați atenție aspectelor legate de protecția mediului.

c. Avertisment referitor la folosirea bateriei: pentru a nu permite pierderea etanșeității bateriei, ceea ce poate provoca vătămări corporale sau deteriorare a dispozitivului:

• În timpul introducerii bateriei, respectați polaritatea acesteia (+ și -).

• Nu folosiți în același timp baterii diferite — vechi și noi, baterii standard și alcaline, ș.a.

• Scoateți bateriile din dispozitiv, atunci când acesta nu este folosit pentru o perioadă mai lungă.

ATENȚIE

Dispozitivul nu trebuie folosit de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, precum și de persoane cu cunoștințe și experiență insuficiente, dacă nu sunt supravegheate de o persoană responsabilă pentru siguranța lor și nu au fost instruite cu privire la utilizarea în siguranță a dispozitivului. Este necesară prezența adulților dacă dispozitivul este folosit de copii; aceasta va permite utilizarea în siguranță a dispozitivului.

1. Nu lăsați dispozitivul nesupravegheat în timpul funcționării! Dispozitivul trebuie oprit când nu este folosit, chiar și pentru o perioadă scurtă de timp.
2. Dispozitivul nu poate fi folosit cu ajutorul unui temporizator extern sau al unui sistem separat de comandă de la distanță.
3. Pentru a evita pericolul în caz de deteriorare a cablului de alimentare, înlocuirea acestuia trebuie efectuată de producător, de un service autorizat sau de o altă persoană calificată.
4. Înainte de a utiliza dispozitivul, verificați dacă tensiunea acestuia corespunde tensiunii rețelei locale de alimentare.
5. Nu acoperiți orificiile de ventilație ale dispozitivului cu ziare, fețe de masă, draperii etc. Asigurați-vă că deasupra dispozitivului există cel puțin 20 cm de spațiu liber, iar pe fiecare parte – cel puțin 5 cm.
6. Nu permiteți picurarea sau vărsarea de lichide pe dispozitiv și nu plasați pe acesta obiecte pline cu lichid, cum ar fi vazele.
7. Pentru a evita incendiile sau electrocutarea, dispozitivul trebuie protejat împotriva locurilor fierbinți, ploii, umezelii și prafului.
8. Nu așezați dispozitivul în apropierea oricărei surse de apă, de ex. robinete, căzi, mașini de spălat sau piscine. Dispozitivul trebuie plasat pe o suprafață dreaptă și stabilă.
9. Nu expuneți dispozitivul la câmpuri magnetice puternice.
10. Nu așezați dispozitivul direct pe amplificator sau amplituner.
11. Nu așezați dispozitivul într-un loc umed, deoarece umiditatea are efect dăunător asupra componentelor electrice.
12. După mutarea dispozitivului dintr-un loc rece către un loc cald sau un loc umed, se poate forma condens pe lentila din interiorul playerului. În această situație dispozitivul nu va funcționa corect. Lăsați dispozitivul să funcționeze aproximativ o oră pentru a permite evaporarea umidității.
13. Nu curățați dispozitivul cu solvenți chimici, deoarece aceștia pot distruge lacul carcasei. Dispozitivul se curăță cu o cârpă curată, uscată sau ușor umezită.
14. Când scoateți ștecherul din priză, trageți întotdeauna de ștecher, niciodată de cablul de alimentare.
15. Când dispozitivul pornit este folosit în apropierea televizorului care funcționează, acesta poate fi o sursă de interferență în imagine, sub formă de linii pe ecran. Aceasta depinde de benzile de unde ale transmisiei TV. Aceasta nu înseamnă o funcționare defectuoasă a dispozitivului sau televizorului. Dacă astfel de linii sunt vizibile, dispozitivul trebuie îndepărtat de televizor.
16. Ștecherul de rețea este folosit pentru deconectarea de la tensiunea de alimentare și trebuie să fie mereu accesibil.
17. Pentru a preveni eventuala pierdere de auz, nu ascultați muzică la volum ridicat pentru perioade lungi de timp.

ATENȚIE

Declarație

Prin prezenta, Blaupunkt Competence Center 2N-Everpol Sp. z o.o. [SRL] declară că acest dispozitiv este în conformitate cu cerințele și alte dispoziții corespunzătoare ale directivei 2014/53/UE. Declarația completă de conformitate poate fi obținută pe pagina secțiunii produsului de pe www.blaupunkt.com

Entitate responsabilă: 2N-Everpol Sp. z o.o.

Puławska 403A, 02-801 Varșovia, Polonia

Telefon: [phone], e-mail: [e-mail]

Produsul a fost realizat din materiale și componente de înaltă calitate, ce pot fi reciclate și reutilizate.

Dacă pe dispozitiv există un semn de gunoi tăiat cu roți, înseamnă că produsul este acoperit de prevederile Directivei Europene 2012/19/UE. Pe baza acestui lucru, vă rugăm să respectați reglementările locale și să vă familiarizați cu cerințele pentru sistemul dvs. local de colectare a deșeurilor electrice și electronice și, în cazul acestui produs, să le respectați.

NU ARUNCAȚI ACEST PRODUS CU DEȘEURILE MENAJERE!

ACEST PRODUS CONȚINE SUBSTANȚE, AMESTECURI ȘI COMPONENTE PERICULOASE CARE, DACĂ NU SUNT ELIMINATE CORECT, POT FI O SURSĂ DE EFECTE POTENȚIALE ASUPRA MEDIULUI NATURAL ȘI A SĂNĂTĂȚII UMANE!

Eliminarea corectă a produsului folosit va preveni efectele negative asupra mediului și sănătății umane.

Dispozitivul este echipat cu baterii care fac obiectul directivei europene 2006/66/CE. Bateriile nu pot fi aruncate împreună cu deșeurile menajere. Consultați reglementările locale privind colectarea separată a bateriilor, deoarece eliminarea corectă va împiedica potențialele consecințe negative pentru mediul natural și sănătatea umană.

Informații privind protecția mediului înconjurător

Ambalajul conține doar elementele necesare. S-au făcut toate eforturile ca cele trei materiale componente ale ambalajului să fie ușor de separat: cutia de carton (cutia), spuma de polistiren (protecție interioară) și polietilena (pungi, folie protectoare). Dispozitivul a fost produs din materiale ce pot fi reciclate și reutilizate după demontarea lor de către o firmă specializată.

Trebuie respectate reglementările locale referitoare la eliminarea materialelor de ambalare, bateriilor folosite și a echipamentelor inutile.

Înregistrarea și redarea materialelor poate necesita obținerea unei autorizații. Consultați legea referitoare la drepturile de autor și drepturile executanților / artiștilor.

Remarcă referitoare la ERP2 (dispozitive legate de energie)

Prezentul dispozitiv cu ecoproiect îndeplinește cerințele etapei 2 din Regulamentul Comisiei (CE) nr 1275/2008 care introduce directiva 2009/125/CE referitoare la consumul de energie al dispozitivelor electronice de birou și de uz casnic, închise sau aflate în regim de stand-by.

Proprietarul mărcilor comerciale și siglei Bluetooth" este compania Bluetooth SIG, Inc. USA. Folosirea acestor mărci și sigle este supusă unei licențe. Alte mărci și denumiri comerciale aparțin respectivilor proprietari.

Vă mulțumim foarte mult pentru că ați ales modelul nostru de produs. Vă rugăm să citiți și să vă familiarizați cu acest manual cu atenție înainte de a utiliza dispozitivul. Vă rugăm să păstrați aceste instrucțiuni pentru referințe viitoare.

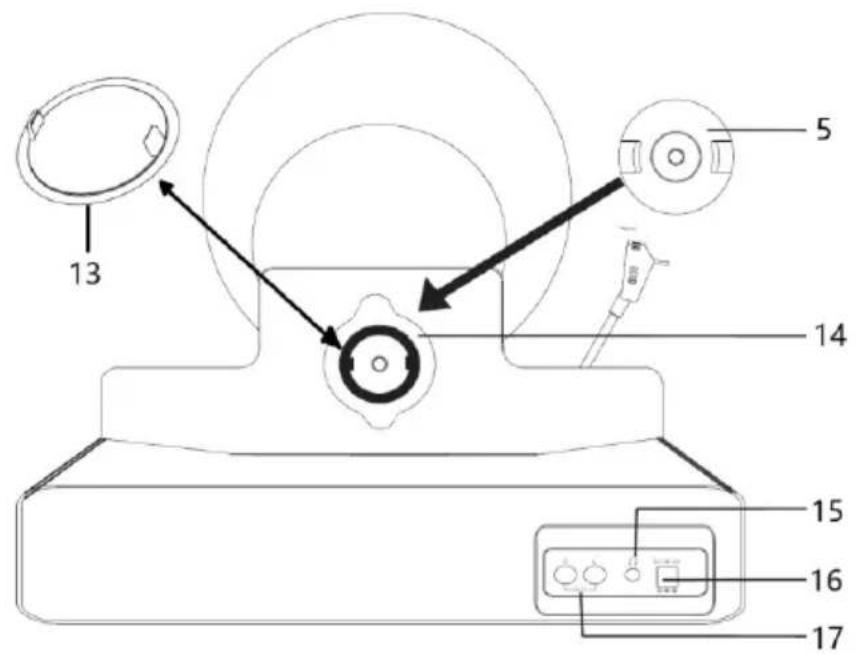

Locația tuturor comenzilor

1- Platoul turnant

2- Un cartuș de fonograf cu un ac de citire

3- Selector de funcții (pornire/oprire, selectarea modului de redare, controlul volumului)

4- Indicator LED mod de redare. (Culoare albă = modul de redare a înregistrărilor de vinil; Culoare albă intermitentă = modul de redare a înregistrărilor de vinil cu transmitere a semnalului Bluetooth către un dispozitiv extern, de exemplu, difuzoare active externe, căști Bluetooth etc.; Culoare albastră = modul de redare Bluetooth pentru dispozitive externe - smartphone, tabletă, PC)

5- Inel de fixare pentru atașarea unui disc de vinil la placa turnantă 6- Comutator de control al redării înainte/înapoi

7- Comutați pentru a selecta dimensiunea plăcii: 7" sau 12" 8- Comutator selector al vitezei de redare (33 rpm sau 45 rpm)

9- Buton START/STOP pentru a porni și opri redarea unei discuri de vinil

10- Buton UP/DOWN pentru a coborî și ridica brațul plăcii rotative

11- Buton pentru a porni funcția de repetare a discului REPEAT

12- Difuzor încorporat

13- Inel de centrare a plăcii cu orificiu mare

14- Un suport pentru depozitarea inelului de centrare și montare al plăcii

15- Ieșire pentru căști

16- Priză DC

Înainte de a utiliza placa turnantă pentru prima dată, scoateți cablul de protecție de pe brațul platanului și îndepărtați cu grijă capacul de protecție transparent al stiloului (vezi figura de mai jos). Conectați adaptorul de alimentare AC/DC furnizat la priza de curent alternativ pentru a obține o sursă de alimentare, conectați conectorul DC al sursei de alimentare la mufa de alimentare DC de pe panoul din spate.

(Vă rugăm să scoateți capacul de protecție transparent al acului)

Porniți/opriți platoul/comutați modul de redare/reglați volumul: apăsați și mențineți apăsat butonul de funcție timp de 3 secunde pentru a porni/opri dispozitivul; apăsați butonul scurt pentru a comuta modul de redare între redarea vinilului/transmisia semnalului de redare înregistrări vinil prin Bluetooth OUT/redare Bluetooth (Bluetooth IN). După comutarea modului de redare, va apărea o solicitare vocală adecvată care vă va informa despre modul selectat. Rotiți butonul pentru a reduce sau a crește volumul de ieșire.

Note generale privind discurile de vinil:

1. Înainte de a începe să redați un disc de vinil, încercați să îl curățați bine de praful sau particulele de praf de pe el. Pentru a face acest lucru, folosiți o perie adecvată, iar în caz de murdărie mai mare, folosiți un lichid special pentru curățarea discurilor de vinil. Aceste accesorii nu sunt incluse ca parte a kit-ului.
2. Un disc murdar și prăfuit va avea un impact major asupra calității sunetului reprodus, ceea ce poate duce la trosnituri și distorsiuni minore.
3. Dacă suprafața înregistrării este neuniformă (obișnuită cu înregistrările mai vechi), acest lucru poate face ca înregistrarea să se balanseze în timpul redării și să provoace modificarea piesei, afectând calitatea sunetului. Vă rugăm să rețineți că acesta nu este un defect al acestei plăci rotative. Pentru a minimiza acest fenomen, încercați să aranjați corect discul pe platou și să îl fixați bine folosind inelul de montare.

Redare discuri de vinil

Pentru a reda un disc, urmați pașii de mai jos.

1. Porniți dispozitivul, apăsați scurt butonul de funcție (3) pentru a comuta în modul de redare a vinilului. Indicatorul LED de selectare a modului (4) va lumina alb și mesajul audio „VINYL” va fi auzit de la difuzor.
2. Apăsați și mențineți apăsate butoanele de blocare din stânga și din dreapta de pe inelul de vinil al platoului pentru a-l scoate din suportul de pe panoul din spate al plăcii turnante.
3. Așezați cu atenție discul de vinil pe placa turnantă, apoi atașați-l la platan folosind inelul de reținere, fixându-l pe știftul care iese din orificiul central al discului.
4. Utilizați butoanele de pe panoul frontal pentru a selecta dimensiunea corespunzătoare a plăcii (7) și viteza de rotație (8).
5. Apăsați scurt butonul START/STOP pentru a începe redarea discului. Brațul se va muta automat la marginea înregistrării pentru a începe redarea primei piese. Apăsați din nou acest buton pentru a opri redarea și brațul se va întoarce automat în suportul brațului.
6. Pentru a trece la piesa anterioară sau următoare, glisați comutatorul de control al redării înainte/înapoi (6); Pentru a ridica sau a coborî brațul plăcii rotative, apăsați butonul UP/DOWN (10).
7. Apăsați scurt butonul REPEAT (11) pentru a activa funcția de repetare a vinilului. Indicatorul LED (4) se va aprinde în verde. Când unitatea termină de redat discul, brațul se va mișca automat și va începe redarea discului de la început. Apăsați din nou butonul REPEAT (11) pentru a anula funcția de repetare.

Redarea înregistrărilor cu o gaură centrală mare (de obicei înregistrări cu o viteză de redare de 45 rpm): Când redați un disc de vinil cu o gaură centrală mare, așezați mai întâi inelul de centrare situat în suportul de pe panoul din spate al platanului pe locașul platoului (în partea centrală), apoi așezați discul de vinil cu o gaură mare pe el și atașați suportul inelului astfel încât cârligele care ies din inelul de centrare să alunece în orificiile din partea interioară a inelului de montare. Consultați figura de mai jos pentru această operațiune.

Redarea înregistrărilor de vinil cu transmisie de semnal Bluetooth către un dispozitiv extern (Bluetooth OUT): Acest model are o funcție Bluetooth OUT, care permite transmiterea fără fir a semnalului audio în timpul redării unei discuri de vinil către dispozitive externe, cum ar fi difuzoare active Bluetooth (de exemplu, BLAUPUNKT BS60, BS50, BS40 sau alte difuzoare de raft), căști Bluetooth și alte difuzoare cu modul Bluetooth IN. Pentru a activa funcția de transmitere a semnalului audio către un dispozitiv Bluetooth extern, utilizați butonul de funcție (3) pentru a selecta modul de redare a înregistrărilor de vinil cu transmisie de semnal Bluetooth (indicatorul LED al modului de redare ar trebui să clipească alb, ceea ce înseamnă că este gata de asociere cu dispozitivul extern Bluetooth, iar apoi difuzorul va emite un mesaj sonor - „VINYL STREAM”). Porniți dispozitivul extern Bluetooth și comutați-l în modul de asociere Bluetooth (verificați detaliile în manualul de utilizare al dispozitivului

extern), această platană va detecta și se va conecta automat la dispozitivul extern Bluetooth. După asocierea cu succes cu dispozitivul Bluetooth extern, indicatorul LED se va stabiliza și va străluci în alb, iar din difuzor va fi emis un mesaj audio - „CONECTAT”. Apoi apăsați butonul START/STOP (9) pentru a începe redarea discului de vinil și sunetul va fi redat prin intermediul dispozitivului Bluetooth extern.

Comentarii:

1. Vă rugăm să rețineți că în acest mod de redare, controlul volumului este disponibil pe dispozitivul extern conectat și nu pe această platană.
2. Distanța optimă de funcționare dintre această platană și un dispozitiv extern Bluetooth este de 10 metri, fără obstacole între dispozitive.

Redare Bluetooth IN

Această platană are o funcție Bluetooth care vă permite să redați fără fir muzică de pe alte dispozitive Bluetooth (de exemplu, smartphone-uri, tablete, televizoare etc.) folosind difuzoarele încorporate.

1. Porniți dispozitivul și apăsați butonul de funcție (3) până când indicatorul LED de mod (4) clipește în albastru și difuzorul emite un mesaj audio - „BLUETOOTH”, ceea ce înseamnă că dispozitivul este gata de asociere cu un dispozitiv Bluetooth extern.
2. Activați funcția Bluetooth pe dispozitivul Bluetooth extern și căutați dispozitivele disponibile pentru asociere (consultați manualul de utilizare al dispozitivului extern), apoi verificați dispozitivul Bluetooth disponibil în listă. Selectați „BPVT100” pentru împerechere, indicatorul LED de selecție a modului (4) al acestei plăci rotative se va aprinde în mod constant după asocierea cu succes, iar mesajul audio „CONNECTED” va fi emis din difuzorul său.
3. Selectați și redați muzică de pe un dispozitiv Bluetooth extern, reglați volumul în mod corespunzător și apoi sunetul va ieși din difuzorul încorporat al acestui turnan.
4. În modul de redare Bluetooth, vă rugăm să utilizați un dispozitiv Bluetooth extern pentru control.

Comentarii:

a. Nu toate dispozitivele Bluetooth sunt garantate să se împerecheze în mod corespunzător din cauza diferitelor modele și mărci. b. Cea mai bună distanță de lucru Bluetooth este de 10 metri fără obstacole între dispozitive. c. Dispozitivul se poate împerechea și poate funcționa numai cu un dispozitiv Bluetooth la un moment dat. d. În cazul unui apel primit în timpul redării prin Bluetooth, muzica va fi temporar întreruptă și reluată când apelul telefonic se termină.

Ieșire linie RCA

Placa turnantă are o ieșire de linie RCA, care permite o conexiune prin cablu la un difuzor sau amplificator activ extern.

Semnalul de la ieșirea de linie este disponibil la redarea unei discuri de vinil și în modul Bluetooth.

Folosind un cablu audio RCA la RCA (nu este inclus), conectați ieșirea de linie RCA de pe placa turnantă la intrarea de linie RCA de pe dispozitivul extern; Pe dispozitivul extern, comutați sursa în modul line-in și reglați nivelul volumului; selectați și redați muzică pe platan, apoi sunetul va apărea atât pe difuzorul încorporat al plăcii, cât și pe dispozitivul extern.

Pentru a evita suprapunerea sunetului de la difuzoarele încorporate ale platanului și dispozitivele externe conectate la ieșirea de linie RCA, este posibil să dezactivați complet sunetul de la difuzoarele platanului folosind butonul de funcție (3). Semnalul la ieșirea de linie are un nivel constant și volumul acestuia poate fi reglat folosind controlul de volum de pe dispozitivul extern.

Ieșire pentru căști: Conectați-vă căștile cu fir la mufa pentru căști de pe panoul din spate al platanului. Sunetul de la difuzoarele încorporate va fi dezactivat și va fi disponibil numai prin căști. Reglați volumul căștilor folosind butonul de funcție (3).

Folosind un cablu adecvat, semnalul de la ieșirea căștilor poate fi transmis și la intrarea AUX, de exemplu într-un microsistem, difuzoare active etc.

Dacă utilizați căști Bluetooth, vă sugerăm să le conectați în modul de redare vinil cu transmisie de semnal Bluetooth la un dispozitiv extern (Bluetooth OUT). Metoda de conectare este descrisă în capitolul anterior al acestui manual.

Înlocuirea acului în cartușul modelului AT3600L

Acul poate dura aproximativ 300 de ore în condiții normale de utilizare. Este recomandat să înlocuiți stylus-ul imediat ce observați o schimbare a calității sunetului.

1. Scoaterea acului din cartuș

a. Prindeți ușor părțile laterale ale carcasei acului cu degetele și glisați-l în jos (așa cum se arată în „A”)

b. Scoateți acul așa cum se arată în imaginea „B”.

Atenție: Când scoateți acul din cartuș, faceți acest lucru cu grijă. Folosirea prea multă forță poate deteriora cartușul sau poate sparge acul.

2. Instalarea unui ac nou în cartuș

a. Țineți carcasa stiloului și introduceți-o în cartuș în direcția indicată în figura „C”. b. Mutați acul în sus așa cum se arată în imaginea „D” până când se blochează în insert.

1. Înainte de a înlocui stiloul, deconectați placa turnantă de la sursa de alimentare. Nu scoateți stylus-ul propriu-zis din carcasă și nu îl îndoiți.
2. Margini ascuțite, nu atingeți acul pentru a nu vă răni mâna. A nu se lăsa la îndemâna copiilor.

1. Vă recomandăm să înlocuiți stiloul de către un tehnician de service cu experiență sau profesionist.

Depanare

1. Placa turnantă nu se poate porni. a. Verificați dacă conexiunea de alimentare este corectă.
2. Nici un sunet.

a. Încercați să reglați butonul de volum și verificați sursa de redare. b. Contactați centrul de service pentru asistență dacă problema persistă.

1. Distorsiunea sunetului.

a. Încercați să redați muzică la un volum mai mic. b. Încercați să curățați vinilul și încercați din nou.

1. Audio este întrerupt în modul Bluetooth.

a. Încercați să mutați dispozitivul Bluetooth mai aproape de placa turnantă. b. Încercați să asociați din nou placa turnantă cu dispozitivul dvs. Bluetooth.

Caietul de sarcini

Sursa de alimentare: DC IN, 9V/1.5A Putere de ieşire RMS: 2 x 5W, THD10%

Versiunea Bluetooth: V5.1

Raza de operare a modulului Bluetooth: aproximativ 10 metri Frecvența de transmisie: 2.402\~2.480GHz

Protocoale acceptate: A2DP/AVCTP/AVDTP/AVRCP/GAVDP/HFP/HID/OPP/RFCOMM/SPP Deviația de rotație a plăcii turnante: curățare axială <0,6 mm

Forța de presiune a insertiei: 3,5 g (+/0,5 g)

Model cartuș: AT3600L, marca Audio Technica

Consum de energie: 13,5 W Consum de energie în modul standby: <0,5 W

(Notă: specificațiile produsului pot fi modificate fără notificare prealabilă.)
