Tip produs	Aragaz autonom
Brand	Indesit
Model	K1G21(X)/R
Dimensiuni (ÎnxLxP)	85 x 50 x 60 cm
Greutate	Aproximativ 50 kg
Sursă de alimentare	Gaz (plita) și Electric (cuptor)
Număr arzătoare gaz	4
Tip cuptor	Electric convențional
Capacitate cuptor	58 L
Comenzi	Butoane rotative
Caracteristici de siguranță	Dispozitiv de siguranță la flamă (arzătoare gaz), Termostat (cuptor)
Curățare	Interior email ușor de curățat; părți detașabile ale plitei
Eficiență energetică	Clasa A (cuptor)
Tip ștecher	Ștecher UK cu 3 pini (în funcție de regiune)
Garanție	2 ani (în condițiile specificate)
Țara de origine	Italia

Întrebări frecvente - K1G21(X)/R INDESIT

Cum instalez aragazul?

Asigurați-vă că aragazul este plasat pe o suprafață plană cu ventilație adecvată. Racordul la gaz trebuie efectuat de un profesionist calificat. Cuptorul electric necesită o priză împământată. Consultați manualul pentru instrucțiuni detaliate de instalare.

Cum convertesc plita pentru diferite tipuri de gaz?

Plita este furnizată cu injectoare pentru gaze naturale. Pentru GPL, înlocuiți injectoarele și reglați șuruburile de bypass. Consultați manualul pentru dimensiunile specifice ale injectoarelor și procedura de reglare. Aceasta trebuie efectuată de un tehnician calificat.

Ce fac dacă cuptorul nu se încălzește?

Verificați că cuptorul este setat la o temperatură și o funcție. Asigurați-vă că temporizatorul nu este activat. Verificați alimentarea cu energie (siguranță, întrerupător). Dacă problema persistă, elementul de încălzire sau termostatul pot fi defecte; contactați service-ul.

Cum curăț aragazul?

Curățați plita cu o cârpă umedă și detergent ușor. Interiorul cuptorului: utilizați ciclul de autocurățare dacă este disponibil, sau ștergeți cu o cârpă moale după răcire. Evitați detergenții abrazivi.

De ce nu se aprind arzătoarele?

Verificați că alimentarea cu gaz este pornită. Asigurați-vă că capacele arzătoarelor sunt poziționate corect. Curățați bujiile și capetele arzătoarelor. Dacă folosiți chibrituri, aprindeți manual. Dacă tot nu funcționează, sistemul de aprindere poate necesita reparație.

Pot folosi cuptorul și plita simultan?

Da, puteți folosi atât plita cât și cuptorul în același timp, dar fiți conștienți de consumul total de energie al circuitelor din locuință.

De unde pot descărca manualul?

Puteți descărca manualul gratuit de pe notice-facile.com sau de pe site-ul Indesit. Căutați modelul K1G21(X)/R.

Cum înlocuiesc becul cuptorului?

Deconectați aragazul de la curent. Scoateți capacul de sticlă rotindu-l în sens invers acelor de ceas. Înlocuiți cu un bec compatibil de 25W/300°C. Remontați capacul.

Ce piese de schimb sunt disponibile?

Piesele de schimb comune includ capace de arzătoare, injectoare de gaz, garnituri de ușă cuptor, elemente de încălzire, termostate și butoane. Comandați de la un dealer autorizat Indesit.

Este aragazul eficient energetic?

Cuptorul are clasa energetică A, ceea ce înseamnă că are o eficiență bună. Plita cu gaz este, de asemenea, eficientă, dar consumul real depinde de utilizare.

MANUAL DE UTILIZARE K1G21(X)/R INDESIT

Descrierea aparatului- Vedere de ansamblu,2

Descrierea aparatului-Panoul de control,3

Instalare,23

Pornire ei utilizare, 27

Utilizarea cuptorului,27

Precauioii ei sfaturi,30

Ontreoinere ci currioire,31

Asistenior,31

Українська

Descriere aparatului Vedere de ansamblu

1. Arzătoare pe gaz
   2.Grătare plită
   3.Panou frontal de control
2. Grătarul cuptorului
   5.Tavă de coacere
3. Picioare reglabile
4. Plită
   8.GHIDAJE alunecare rafturi
   9.nivelul 5
   10.nivelul 5
   11.nivelul 5
   12.nivelul 5
   13.nivelul 5
   14.Capacul din sticlă
   (prezent doar la anumite modele)

UA

Descriere aparatului Panoul de control

1. Buton pentru activarea aprinderii electronice

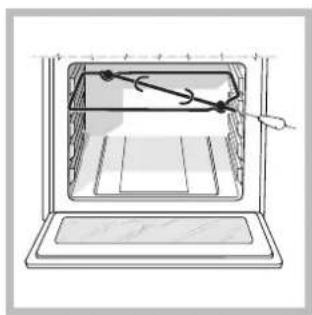

2. Buton pentru activarea luminii din cuptor/ rotisserie
3. Buton cronometru
4. Buton de comandă pentru cuptor 2i grill
   5.Butoane comandi ochiuri aragaz

UA

! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cedare sau mutare, asigurați-vă că acesta rămâne cu aparatul.
! Citiți cu atenție instrucțiunile: veți găsi informații importante cu privire la instalare, la folosire și la siguranță.
! Instalarea aparatului se va face conform acestor instrucțiuni, de către persoanele calificate profesional.
! Orice intervenție de reglare, întreținere, etc., trebuie efectuată cu aragazul deconectat de la rețea.

Aerisirea încăperilor

Acest aparat poate fi instalat și poate funcționa doar în încăperi aerisite în permanență, conform Normelor Naționale în vigoare. Încăperea în care va fi montat aragazul trebuie să fie alimentată cu o cantitate de aer suficientă pentru a asigura arderea gazelor (debitul de aer nu poate fi mai mic de 2 m³/h pe kW de putere instalată).

Prizele de aer, protejate de grătare, trebuie să aibă o secțiune a conductei de cel puțin 100 cm² și trebuie să fie amplasate astfel încât să nu fie acoperite, nici măcar parțial (vezi figura A).

Acestea trebuie să fie mărite 100% - minim cu 200 cm² – dacă aragazul nu este dotat cu dispozitivul de siguranță împotriva scăpărilor de gaz sau dacă aerul necesar arderii este tras dintr-o încăpere alăturată (vezi figura B), care oricum nu poate fi o parte comună a imobilului, o încăpere cu pericol de incendiu sau un dormitor. Prizele de aer trebuie să aibă o conductă de comunicare cu exteriorul, după descrierea de mai sus.

Încăpere adiacentă

Încăperea de aerisit

A
B

Canale de aerisire pentru aerul necesar arderii

Major area spațiului dintre ușă și podea

! După folosirea îndelungată a aparatului, se recomandă să deschideți fereastra sau să măriți viteza de rotație a ventilatoarelor.

Evacuarea gazelor de ardere

Evacuarea gazelor de ardere trebuie să fie asigurată de o hotă legată la un coș cu tiraj natural, eficient, sau de un ventilator electric care să intre în funcțiune automat, la fiecare aprindere a aragazului (vezi figurile).

Evacuarea gazelor prin şemineu sau cos de fum ramifi cat (numai pentru aparatele de coacere)

! Gazele de petrol lichefiate, mai grele ca aerul, stagnează în partea de jos a încăperii ; de aceea, încăperea unde este amplasat aragazul - dacă folosiți butelii cu GPL – trebuie să aibă fante de aerisire spre exterior, împotriva eventualelor scăpări de gaz. Buteliile GPL, atât goale cât și umplute parțial, nu trebuie instalate sau depozitate în încăperi sau camere situate sub nivelul solului (pivnite, etc.). Păstrați în încăperea cu aragazul numai butelia pe care o utilizați, amplasată departe de sursele de căldură (cuptoare, sobe), care ar putea încălzi butelia la peste 50°C.

Pozitionarea și punerea la nivel

! Este posibil să instalați aparatul între alte piese de mobilier, dacă înălțimea acestora nu depășește înălțimea aragazului.

! Asigurați-vă că peretele din spatele aragazului este făcut dintr-un material neinflamabil, rezistent la căldură (t 90°C).

Pentru o instalare corectă:

• amplasați aparatul în bucătărie, în sala de masă sau într-o garsonieră fără pereți despărțitori, dar niciodată în baie.
• dacă aragazul este mai înalt decât celelalte piese de mobilier, acestea trebuie să fie distanțate cu 200 mm de aparat;
• dacă aragazul se instalează sub un raft, acesta din urmă va trebui să fie montat la o distanță de minim 420 mm de blatul de lucru. Dacă rafturile sunt inflamabile, distanța trebuie să fie de 700 mm (vezi figura);

• perdelele nu trebuie să fi e montate în spatele aragazului și nici la mai puțin de 200 mm de fl ancurile acestuia;
• eventualele hote trebuie să fi e instalate conform indicațiilor conținute în manualul de instrucțiuni ale acestora.

Punerea la nivel

Dacă este necesar să puneți la nivel aparatul, înșurubați șuruburile de reglare - din dotare – în locașurile speciale de sub aragaz (vezi figura).

Picioarele* vor fi introduse în orifi ciile de sub aragaz.

Conectarea electrică

Montați pe cablu un stecăr normalizat, capabil să suporte sarcina indicată pe plăcuța cu caracteristici a aparatului (vezi tabelul cu Date tehnice).

În cazul efectuării legăturii directe la rețea, este necesar să se monteze între aparat și rețea un întrerupător omnipolar cu deschiderea minimă a contactelor de 3 mm, dimensionat la sarcină, conform normelor NFC 15-100 (firul de împământare nu trebuie să fie întrerupt de întrerupător). Cablul de alimentare trebuie să fie poziționat astfel încât să nu atingă în nici un punct o temperatură cu 50°C peste temperatura mediului ambiant.

Înainte de a efectua legătura, asigurativă că:

• priza să fie cu împământare și conform prevederilor de lege;
• priza să poată suporta sarcina maximă de putere a mașinii, indicată pe plăcuța de caracteristici;
• tensiunea de alimentare să fie cuprinsă în valorile indicate pe plăcuța cu caracteristici;

*doar pe anumite modele.

• priza să fie compatibilă cu ștecărul aparatului. În caz contrar înlocuiti priza sau ștecărul; nu folositi prelungitoare sau prize multiple.
  ! După instalarea aparatului, cablul de alimentare și priza de curent trebuie să fie ușor accesibile.
  ! Cablul nu trebuie să fie îndoit sau comprimat.
  ! Cablul trebuie să fie controlat periodic și înlocuit de electricieni autorizați.
  ! Firma își declină orice responsabilitate în cazul în care aceste norme nu se respectă.

Racordarea la gaze

Racordarea la gaze sau la butelie poate fi efectuată cu un furtun flexibil din cauciuc sau oțel, conform normelor naționale în vigoare, numai după ce ați verificat că aparatul este reglat pentru tipul de gaz pe care îl veți folosi (vezi eticheta de pe capac: în caz contrar vezi mai jos). În caz de alimentare cu gaz lichefiat, de la butelie, folosiți regulatoare de presiune care să fie conforme cu normele naționale în vigoare. Pentru a facilita racordarea, alimentarea aragazului se poate orienta lateral*: închideți racordul pe care se fixează furtunul cu capacul respectiv și înlocuiți garnitura de etanșare (din dotarea aparatului).

! Pentru o funcționare sigură, pentru o folosire adecvată a energiei și o durabilitate sporită a aparaturii, asigurațivă că presiunea de alimentare respectă valorile indicate în tabelul cu „Caracteristicile arzătoarelor și duzelor” (vezi mai jos).

Racordarea la gaze cu furtun din cauciuc

Verificați ca furtunul să corespundă normelor naționale în vigoare. Diametrul intern al tubului de utilizat trebuie să fie de: 8 mm pentru alimentarea cu gaz lichefiat și 13 mm pentru alimentarea cu gaz metan.

După racordare, asigurati-vă că furtunul:

• nu atinge nici o componentă susceptibilă de a depăși 50°C;
• nu este supus nici unui fel de forțe, de tracțiune și de torsiune, și nu este curbat excesiv sau îngustat;
• nu intră în contact cu obiecte sau colțuri ascuțite, părți mobile și că nu este presat;
• este uşor accesibil, pe tot traseul său, cu scopul de al putea controla;
  • are o lungime sub 1500 mm;
• este bine introdus la capete și fixat cu coliere de

strângere, conform normelor naționale în vigoare.

! Dacă una sau mai multe din aceste condiții nu sunt respectate sau dacă aragazul este încastrat între două piese de mobilier – condiții clasa a 2a, subcategoria 1 – va trebui să utilizati pentru racordare un tub flexibil din oțel (vezi mai jos).

Racordarea la gaze cu tub fl exibil din oțel inoxidabil, pe perete, cu cuplări filetate

Verificați ca tubul și garniturile să corespundă normelor naționale în vigoare.

Pentru a monta tubul, este necesar să îndepărtați mufa furtunului de pe aragaz (robinetul de alimentare cu gaz este „tată”, de 1/2, filetat, cilindric).

! Efectuați legătura astfel încât lungimea tubului să nu depășească 2 m (la întinderea maximă); asigurați-vă că acesta nu atinge nici o componentă mobilă și nu este strivit.

Controlul etanseității

După terminarea instalării, controlați perfecta etanșeitate a tuturor racordurilor folosind o soluție de săpun, însă niciodată o flacără.

Adaptarea la diferite tipuri de gaz

Aragazul poate fi adaptat și la alte tipuri de gaz, în afara celui pentru care a fost predispus (indicat pe eticheta de pe capac).

Adaptarea blatului de lucru

Înlocuirea duzelor arzătoarelor:

1. înlăturați grătarul și extragetți arzătoarele din sediul lor;
2. deşurubați duzele, folosind o cheie tubulară de 7 mm (vezi figura), și înlocuțiile cu cele adecvate pentru noul tip de gaz (vezi tabelul cu “Caracteristicile arzătoarelor și duzelor”);
3. montați la loc toate componentele efectuând
   aceleași operații ca la demontare, dar în sens invers.

Reglarea arzătoarelor aragazului la minim:

1. rotiți buşonul la minim;

2. scoateți bușonul și rotiți șurubul de reglare (din interiorul sau de lângă tija centrală) până când obțineți o flacără mică, constantă;
   ! În cazul unui gaz lichefiat, şurubul de reglare trebuie să fie înşurubat complet.

3. verificați apoi ca, rotind rapid bușonul aragazului, de la maxim la minim, să nu se stingă ochiul.

! Arzătoarele blatului nu au nevoie de reglarea aerului primar.

Adaptarea cuptorului

Înlocuirea duzei arzătorului din cuptor:

1. scoateți sertarul pentru încălzit alimente

1. scoateți protectția glisantă “A” (vezi figura);

2. extrageți arzătorul cuptorului după ce ați scos

şurubul V (vezi figura); Operatia va fi facilitată dacă demontați ușa cuptorului.

1. deşurubați duza arzătorului folosind o cheie tubulară pentru duze (vezi figura) sau o cheie tubulară de 7 mm și înlocuiti-o cu cea adecvată, în funcție de tipul de gaz (vezi tabelul cu Caracteristicile arzătoarelor și duzelor).

Reglarea arzătoarelor

cuptorului la minim:

1. aprindeți arzătorul (vezi Pornire și utilizare);
2. rotiți bușonul la minim (MIN) după ce ați lăsat arzătorul să funcționeze cam 10 minute la maxim (MAX);
3. scoateți buşonul;
4. rotiți șurubul de reglare de lângă tija termostatului (vezi figurile) până când obțineți o flacără mică, constantă;
   ! În cazul unui gaz lichefiat, şurubul de reglare trebuie să fie înşurubat complet;
5. verificați dacă, rotind repede bușonul de la MAX

la MIN sau dacă închideți și deschideți repede ușa cuptorului, flacăra rămâne aprinsă.

Adaptarea grilului

Înlocuirea duzei arzătorului de la gril:

1. extrageți arzătorul grilului după ce ați scos şurubul V (vezi figura);

1. deşurubați duza arzătorului de la gril folosind o cheie tubulară pentru duze (vezi figura) sau o cheie tubulară de 7 mm și înlocuiti-o cu cea adecvată, în funcție de tipul de gaz (vezi tabelul cu Caracteristicile arzătoarelor și duzelor).

! Fiți foarte atenți la cablurile de la bujii și la termocupluri.
! Arzătoarele cuptorului și grilului nu au nevoie de reglarea aerului primar.
! După ce ați efectuat adaptarea

la un alt tip de gaz, înlocuți eticheta veche de pe aragaz cu cea corespunzătoare noului gaz folosit; eticheta se găsește la Centrele de Asistență Tehnică Autorizate.

! Dacă presiunea gazului utilizat este diferită de cea prevăzută (sau variază) este necesar să instalați pe tuburile de alimentare un regulator de presiune, în conformitate cu normele naționale în vigoare referitoare la “regulatoarele pentru gaz canalizat”.

Vă recomandăm să curățați cuptorul înainte de prima folosire, potrivit indicațiilor cuprinse în capitolul “Întreținerea și îngrijirea”.

DATE TEHNICE
Dimensiuni cuptorH x L x P	34x39x38 cm
Volum	1 50
Dimensiunile utile ale sertarului de păstrare a alimentelor la cald	lățime42 cmprofunzime 44 cmînălțime 17cm
Tensiunea și frecvența de alimentare	a se vedea plăcuța de caracteristici
Arzătoare	se pot adapta la toate tipurile de gaz indicate pe plăcuța cu caracteristici,lipită pe partea internă a ușii rabatabile sau, după deschiderea sertarului de sub cuptor, pe peretele interior din stânga.
	Directive Comunitare: 2006/95/ECdin 12/12/06 (Tensiune Joasă) și modificările succesive -2004/108/EC din 15/12/04(Compatibilitate Electromagnetică)și modificările succesive -2009/142/EC din 30/11/09 (Gaze)și modificările succesive -93/68/CEEdin 22/07/93 și modificărilesuccessive - 2002/96/EC.1275/2008 (Stand-by/ Off mode)

Tabelul cu caracteristicile arzătoarelor și duzelor

Tabelul 1 Gaz lichefiat Gaz natural
Arzător	Diametru (mm)	Putere termică kW (p.c.s.*) Nominală	Redusă	By Pass 1/100 (mm)	duză 1/100 (mm)	debit* g/h ***	**	duză 1/100 (mm)	debit* l/h
Rapid (mare) (R)	100	3.00	0.7	41	86	218	214	116	286
Semirapid (mediu) (S)	75	1.90	0.4	30	70	138	136	106	181
Auxiliar (mic) (A)	55	1.00	0.4	30	50	73	71	79	95
Cuptor	-	2,80	1.0	46	80	204	200	119	267
Gril	-	2,30	-	-	75	167	164	114	219
Presiuni de alimentare	Nominală (mbar) Minimă (mbar) Maximă (mbar)					28-30 20 35	37 25 45	20 17 25

* La 15°C 1013 mbar-gaz uscat

** Propan P.C.S. = 50,37 MJ/Kg

Butan P.C.S. = 49,47 MJ/Kg

Gaze naturale P.C.S. = 37,78 MJ/Kg

Utilizarea aragazului

Aprinderea arzătoarelor

Fiecare buşon al aragazului are, în dreptul său, schița arzătoarelor; ARZĂTORUL comandat de buşon este reprezentat cu un cerc evidențiat.

Pentru a aprinde un arzător al aragazului:

1. apropiati de arzător o flacără sau o brichetă de aragaz;
2. apăsați și, în același timp, rotiți bușonul arzătorului în sens contrar acelor de ceasornic, până în poziția maxim ♠.
3. reglați intensitatea flăcării, după dorință, rotind în sens contrar acelor de ceasornic bușonul ARZĂTORULUI: la minim ♦, la maxim ♦ sau într-o poziție intermediară.

Dacă aparatul este dotat cu un dispozitiv electronic de aprindere* (C), apăsați mai întâi butonul de aprindere, indicat cu simbolul ☆ , apoi apăsați și rotiți bușonul ARZĂTORULUI în sens contrar acelor de ceasornic,

până când reperul ajunge în dreptul poziției maxim; așteptați aprinderea flăcării.

Anumite modele sunt dotate cu un dispozitiv de aprindere integrat în buşon; în acest caz, veți observa numai dispozitivul de aprindere electronic* (vezi figura) dar nu și butonul de aprindere. Este suficient să apăsați și, în același timp, să rotiți buşonul ARZĂTORULUI în sens contrar acelor de ceasornic, până în poziția maxim și să așteptați aprinderea flăcării. În momentul în care lăsați buşonul, se poate întâmpla ca flacăra să se stingă. În acest caz, repetați operațiile, ținând buşonul apăsat mai mult timp.

! Dacă flacăra se stinge accidental, opriți arzătorul și așteptați minim 1 minut înainte să încercați din nou.

Dacă aparatul este dotat cu un dispozitiv de siguranță*(X) împotriva scăpării d e gaz, țineți apăsat bușonul ARZĂTORULUI timp de 2-3- secunde, pentru a menține flacăra aprinsă și a activa dispozitivul.

Pentru a stinge arzătorul, rotiți bușonul până la •.

ATENTIE! Capacul din sticlă se poate sparge dacă este încălzit. Stingeți toate arzătoarele sau eventualele plite electrice înainte de a-l închide.*Se referă numai la modelele cu capac de sticlă

Sfaturi practice pentru utilizarea arzătoarelor

Pentru a obține un randament maxim al arzătoarelor, precum și a economisi gazul, utilizați numai recipiente cu fundul plat, acoperite cu capac, de dimensiuni proportionale cu ale arzătoarelor:

Arzător	Diametru recipienti (cm)
Rapid (R) 24-26
Semi-rapid (S)	16-20
Auxiliar (A) 10-14

Pentru a identifica tipul arzătorului faceți referire la desenele din paragraful „Caracteristicile arzătoarelor și duzelor”.

Utilizarea cuptorului

! La prima aprindere, vă recomandăm să lăsați cuptorul să funcționeze în gol timp de aproximativ 1 oră, cu termostatul la maxim și ușa închisă. Stingeți apoi cuptorul, deschideți ușa și aerisiți camera. Mirosul care se degajă este datorat evaporării substanțelor utilizate pentru a proteja cuptorul.
! Înainte de utilizare, este strict necesar să dezlipiți folia de plastic de pe laturile aparatului!
! Nu așezați niciodată obiecte pe fundul cuptorului, pentru că riscați să deteriorați smaltul. Utilizați primul nivel al cuptorului numai când folosiți rotisorul.

Aprinderea cuptorului

Pentru a aprinde arzătorul cuptorului, apropiati de orificiul F (vezi figura) o flacără sau o brichetă și, în același timp, apăsați și rotiți în sens antiorar bușonul CUPTORULUI până la poziția MAX.

Dacă, după 15 secunde, arzătorul nu se aprinde, lăsați bușonul, deschideți ușa cuptorului și așteptați cel puțin 1 minut înainte de a încerca din nou să-l aprindeți.

! Cuptorul este dotat cu un dispozitiv de siguranță; de aceea este necesar să țineți apăsat bușonul CUPTORULUI timp de 6 secunde circa.

* doar pe anumite modele.

! Dacă flacăra se stinge accidental, opriți arzătorul și așteptați minim 1 minut înainte să încercați din nou.

Reglarea temperaturii

Pentru a obține temperatura ideală coacerii alimentelor, rotiți bușonul CUPTORULUI în sens contrar acelor de ceasornic. Temperaturile sunt indicate pe panoul de control și variază de la MIN (140°C) la MAX (250°C). După obținerea temperaturii dorite, cuptorul o va menține constantă, grație termostatului.

Gril

Pentru a aprinde arzătorul grilului, apropiati de acesta o flacără sau o brichetă și, în același timp, apăsați și rotiți în sens antiorar bușonul CUPTORULUI până în poziția. Cu ajutorul grilului se obțin alimente dorate, acesta fi ind indicat în special pentru pregătirea rosbifului, fripturilor la cuptor, cotletelor sau cămaților. Asezați grătarul la nivelul 4 sau 5 și tava cuptorului la primul nivel, pentru a colecta grăsimea și a evita fumul datorat arderii ei.

! Cuptorul este dotat cu un dispozitiv de siguranță; de aceea este necesar să țineți apăsat bușonul CUPTORULUI timp de 6 secunde circa.

! Dacă flacăra se stinge accidental, opritii arzătorul și așteptați minim 1 minut înainte să încercați din nou.

! Când folosiți funcția "gril" este necesar să lăsați ușa cuptorului întredeschisă, punând între ușă și bord un deflector D (vezi figura), care împiedică

supraîncălzirea bușoanelor.

Rotisor

Pentru a pune în funcțiune rotisorul (vezi fi gura) procedați astfel: 1. așezați tava la primul nivel; 2. puneți suportul rotisorului la al 4lea nivel și introduceți frigarea în orifi ciul de pe peretele din spate al cuptorului; 3. porniți ROTISORUL apăsând butonul

corespunzător.

Becul cuptorului

Becul poate fi aprins în orice moment, apăsând tasta BECUL CUPTORULUI.

Timer\*

Pentru a pune în funcțiune Timerul (Cronometrul) procedați astfel:

1. rotiți bușonul Timer în sens orar ☐; executați o rotație aproape completă pentru a încărca soneria;
2. rotiți bușonul TIMER în sens contrar acelor de ceasornic ☐ pentru a regla timpul dorit.

Sub cuptor este un sertar care poate fi utilizat pentru a păstra accesorile sau vasele de bucătărie. Pentru a deschide ușa compartimentului, rotiți-o în jos (vezi figura).

! Suprafețele interne ale sertarului (dacă este prezent) se pot încălzi.

! Nu depozitați materiale inflamabile în sertarul de sub cuptor.

Pe modelele de aragaz pe gaz există o protecție glisantă A care servește la protejarea sertarului de sub cuptor de căldura emanată de arzător (vezi figura).

Pentru a scoate protectia culisantă, deşurubați şurubul S (vezi figura). Pentru a o monta la loc, blocați-o cu şurubul S.

! Înainte de a utiliza cuptorul, verificați dacă protecția

culisantă este fixată corect.

Tabelul cu recomandări pt coacerea în cuptor

Alimente	Greutate (Kg)	Pozitia rafturilor	Preincălzire (minute)	Temperatură recomandată (°C)	Durata ciclului (minute)
Paste făinoase
Lasagne (Foi de aluat dispuse în straturi, umplute)	2.5	2	200-210	10	75-85
	2.5	2	200	10	50-60
Cannelloni (macaroane groase umplute)	2.5	2	200	10	50-60
Paste gratinate
Carne
Vitel	1.5	3	200-210	10	95-100
Pui	1.5	3	210-220	10	90-100
Rată	1.8	3	200	10	100-110
lepure	2.0	3	200	10	70-80
Porc	2.1	3	200	10	70-80
Miel	1.8	3	200	10	100-105
Pește
Scrumbie	1.1	3	180-200	10	45-50
Dentex dentex	1.5	3	180-200	10	45-55
Păstrăv în folie de aluminiu	1.0	3	180-200	10	45-50
Pizza
Napoletana	1.0	4	210-220	15	20-25
Tort
Biscuiti	0.5	4	180	15	25-35
Tarte	1.1	4	190	15	40-45
Tarte sărate	1.0	4	180	15	50-55
Dulciuri din aluat dospit	1.0	4	170	15	40-45
Gril
Cotlete de vitel	1	4	5		15-20
Costițe	1.5	4	5		20
Hamburger	1	3	5		20-30
Scrumbie	1	4	5		15-20
Toast	4	4	5		4-5
Gril cu rotisor
Vitel la frigare	1	-	5		70-80
Pui la frigare	2	-	5		70-80
Gril cu rotisor multifrigare*
Frigărui de carne	1	-	5		40-45
Frigărui de legume	0.8	-	5		25-30

ATENTIONĂRI ÎN CONFORMITATE CU LEGISLATIA ÎN VIGOARE

- Conform prevederilor legislatiei privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice si electronice (DEEE) alături de deșeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societătile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achizitionează echipamente noi de acelasi tip).

- Autoritățile locale trebuie să asigure spațiile necesare pentru colectarea selectivă a deseurilor precum și funcționalitatea acestora. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate.

- Deseurile de echipamente electrice si electronice pot fi predate și distribuitorilor, la achizitionarea de echipamente noi de acelasi tip (schimb 1 la 1).

- Predarea, de câtre utilizatori, a deseurilor de echipamente electrice și electronice, la punctele de colectare municipale, societătile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achizitionează echipamente noi de acelasi tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

- Deseurile de echipamente electrice și electronice pot contine substante periculoase care pot avea un impact negativ asupra mediului și sănătății umane în cazul în care DEEE nu sunt colectate selectiv și gestionate conform prevederilor legale.

- Simbolul alăturat (o pubela cu roti, barata cu două linii în forma de X), aplicat pe un echipament electric sau electronic, semnifică faptul că acesta face obiectul unei colectări separate si nu poate fi eliminat împreună cu deseurile municipale resortate.

*doar pe anumite modele.

RO

!Aparatul a fost proiectat și construit conform normelor internaționale de siguranță.

Aceste avertizări sunt furnizate din motive de siguranță și trebuie să fie citite cu atenție.

Norme de protectie și siguranță generale

• Aceste instructiuni sunt valabile doar pentru țările ale căror simboluri apar în manualul de instructiuni și pe tăblita de identificare a aparatului.
• Acest aparat de uz casnic fost conceput pentru a fi folosit numai în interiorul locuintelor.
• Aparatul nu trebuie instalat în aer liber, nici chiar în cazul în care spațiul este adăpostit, deoarece expunerea acestuia la ploi și furtuni este foarte periculoasă.
• Nu atingeti mașina când sunteți desculți sau cu mâinile sau picioarele ude sau umede.
• Aparatul trebuie sa fie utilizat numai pentru coacerea alimentelor si numai de persoane adulte, conform instructiunilor din manual. Orice alta utilizare (de exemplu: încalzirea locuintei) este considerata improprie si deci periculoasa. Fabricantul nu va putea fi considerat responsabil pentru eventuale daune provenite din utilizarea improprie, gresita sau irationala a aparatului.
• Acest manual face parte din aparatele de clasa 1 (izolat) sau 2 – subcategoria 1 (fixat între două piese de mobilier).
• Îndepărtați copiii de aparat.
• Evitați ca și cablurile de alimentare ale altor aparate electrocasnice să atingă părțile încălzite ale aparatului.
• Nu obstrucționați fantele de aerisire sau de ieșire a căldurii.
• Evitați să închideți capacul din sticlă al aragazului (numai pe anumite modele) dacă arzătoarele sunt aprinse sau calde.
• Utilizați întotdeauna mănuși speciale pentru a băga sau scoate recipientele din cuptor.
• Nu utilizați lichide inflamabile (alcool, benzină) în apropierea aparatului, când acesta este în funcțiune.
• Nu depozitați materiale inflamabile în sertarul de sub cuptor: dacă cuptorul se aprinde din greșeală, materialele depozitate pot lua foc.
• Când aparatul nu este utilizat, verificați ca bușoanele să fie în poziția • și că robinetul de gaz este închis.
• Nu scoateți stecărul din priză trăgând de cablu.
• Nu executați nici o operație de curățire sau

Întreținere înainte de a fi scos stecărul din priză.

• În caz de defectiune, nu umblați în nici un caz la mecanismele din interior și nu încercați să o reparați singuri. Apelați la serviciul de asistență.
• Nu așezați obiecte grele pe ușa cuptorului, când este deschisă.
• Este interzisă utilizarea aparatului de persoanele (inclusiv copiii) care au o redusă capacitate fizică sau senzorială sau mentală, precum și de cele fără experiență sau care nu s-au familiarizat cu produsul, dacă nu sunt supravegheate de un responsabil sau dacă nu au primit în prealabil instrucțiuni asupra modului de folosire a aparaturii.
• Nu lăsați copiii să se joace cu aparatul.

Scoaterea aparatului din uz

• Eliminarea ambalajelor: respectați normele locale, în acest fel ambalajele vor putea fi utilizate din nou.
• Directiva Europeană 2002/96/CE cu privire la deșeurile care provin de la aparatura electrică sau electronică (RAEE) prevede ca aparatele electrocasnice să nu fie colectate împreună cu deșeurile urbane solide, obișnuite. Aparatele scoase din uz trebuie să fie colectate separat atât pentru a optimiza rata de recuperare și de reciclare a materialelor componente cât și pentru a evita pericolele care pot duce la dăunarea sănătății omului sau poluarea mediului înconjurător. Simbolul tomberonului tăiat care apare pe toate produsele vă amintește tocmai obligația de a le colecta separat.

Aparatele electrocasnice scoase din uz pot fi trimise unui centru public de colectare, centrelor orășenești sau, dacă legea națională prevede, ele pot fi returnate vânzătorului, în momentul achiziționării unor noi produse, echivalente.

Toți producătorii importanti de aparatură electrocasnică și-au unit eforturile pentru a crea sisteme speciale de gestionare, care se ocupă cu colectarea și scoaterea din uz a aparatelor vechi.

Economisirea energiei și protecția mediului înconjurător

• Utilizând aragazul între orele serale și primele ore ale dimineții, colaborați la reducerea sarcinii întreprinderilor electrice.
• Asigurați-vă că garniturile sunt curate, eficiente, că aderă bine pe ușa cuptorului și nu provoacă dispersii de căldură.

Decuplarea electrică

Înainte de orice operație, debranșați aparatul de la rețeaua de alimentare cu curent electric.

Curățarea aparatului

! Evitați utilizarea de detergenti abrazivi sau corosivi, ca de ex. soluțiile de scos pete sau produsele împotriva ruginii, detergentii praf sau bureții care au o suprafață rugoasă: ele pot zgâria iremediabil suprafața aparatului.

! Nu utilizați niciodată produse pe bază de vapori sau cu presiune ridicată în vederea curățării aparatelor.

• Pentru operațiile de întreținere curente, este suficient să spălați aragazul cu un burete umed, după care să-l ștergeți cu hârtie absorbantă de bucătărie.
• Părțile externe, smălțuite sau din inox, precum și garniturile din cauciuc pot fi curățate cu un burete îmbibat în apă călduță și săpun neutru. Dacă petele sunt persistente, folositți produse speciale. Clătiți cu multă apă și ștergeți, după curățire. Nu folositți prafuri abrazive sau substanțe corosive.

- Grătarele, plitele de deasupra ochiurilor, coroanele de separat flacăra și arzătoarele aragazului sunt detașabile, pentru a facilita curățarea lor: spălați-le cu apă caldă și detergent delicat, având grijă să scoateți orice depunere. Apoi așteptați până când sunt perfect uscate.

- Dacă aparatul dvs are aprindere electronică, este necesar să îl curățați cât mai des - în special capătul dispozitivelor de aprindere instantanee – și să verificați dacă orificiile prin care iese gazul nu sunt înfundate.

- Interiorul cuptorului se va spăla, de preferință, după fiecare utilizare, când este cald. Utilizați apă caldă și detergent; clătiți bine și ștergeți cu o lavetă moale. Evitați substanțele abrazive.

- Curățați geamul ușii cu un burete; nu utilizați produse abrazive; ștergeți cu o lavetă moale; nu folosiți articole abrazive sau răzuitoare din metal, ascuțite, deoarece acestea pot deteriora suprafața geamului sau îl pot sparge.

- Accesoriiile pot fi spălate ca orice alt vas, chiar și în mașina de spălat vase.

- Oțelul inox poate rămâne pătat dacă intră des în contact cu apa, mai ales dacă are un conținut mare de calcar, sau cu detergentii agresivi (care conțin fosfor).

După fiecare spălare, se recomandă să îl clătiți bine și să îl ștergeți. Este oportun în același timp să ștergeți și eventualele urme de apă.

Capacul

Modelele dotate cu capac din sticlă se vor spăla cu

apă călduță. Evitați substanțele abrazive. Puteți demonta capacul pentru a facilita operațiile de curățare, mai ales în spatele aragazului: pentru aceasta, deschideți capacul și ridicati-l (vezi fi gura).

! Evitați să închideți

capacul aragazului când arzătoarele sunt calde sau aprinse.

Controlati garniturile cuptorului.

Controlați periodic garnitura din jurul ușii cuptorului. Dacă este deteriorată, apelați la cel mai apropiat Centru de Asistență Autorizat. Se recomandă să nu folosiți cuptorul până la înlocuirea garniturii.

Întreținerea robinetelor de gaz

Cu timpul, se poate întâmpla ca bușoanele să se blocheze sau să se rotească mai greu; în acest caz, este necesar să le înlocuiti.

! Această operație trebuie să fie executată numai de un instalator autorizat de fabricant.

Înlocuirea becului cuptorului

1. După ce ați debranșat aparatul de la alimentarea electrică, scoateți capacul din sticlă care acoperă becul (vezi fi gura).

2. Deşurubați becul și înlocuiti-I cu unul similar: tensiune 230 V, putere 25 W, cuplare E 14.

3. Montați la loc capacul de sticlă și racordați din nou aragazul la instalația electrică.

Asistență

Comunicați:

• modelul aparatului (Mod.);
- numărul de serie (S/N).

Aceste informații se găsesc pe tăblița cu caracteristici lipită pe aparat și/sau pe ambalaj.
