Tipul produsului	Mașină de tuns iarba autopropulsată
Marcă	Güde
Model	512 ES VAR Big Wheeler
Motor	Motor termic 4 timpi
Putere	2,5 kW
Cilindree	139 cm³
Pornire	Electric (baterie) + manual
Lățime de tăiere	51 cm
Sistem de tăiere	Lamă rotativă
Reglaj înălțime tăiere	Central, 6 poziții
Interval înălțime tăiere	25 – 75 mm
Tip de antrenare	Transmisie variabilă (VAR)
Viteză de avans	Variabilă
Dimensiune roți	Roți mari (Ø 200 mm spate, 180 mm față)
Capacitate coș de colectare	60 L
Carter	Oțel presat
Ghidon	Ergonomic pliabil
Dimensiuni (L × l × h)	140 × 55 × 100 cm
Greutate	32 kg
Rezervor benzină	1 L
Capacitate ulei	0,5 L
Tip combustibil	Benzină fără plumb
Funcție mulching	Da (kit opțional)
Ejectare laterală	Posibilă cu adaptor
Nivel sonor (LWA)	96 dB(A)
Nivel vibrații	5,0 m/s²
Garanție	2 ani
Piese de schimb disponibile	Da

Întrebări frecvente - 512 ES VAR Big Wheeler GUDE

Cum se pornește mașina de tuns iarba 512 ES VAR Big Wheeler?

Asigurați-vă că rezervorul conține benzină și că uleiul motor este la nivelul corect. Introduceți cheia de siguranță, puneți maneta de frână a motorului în poziția de pornire (dacă este prezentă). Rotiți cheia de contact pentru pornirea electrică sau trageți de starterul manual dacă bateria este descărcată. Consultați manualul pentru detalii specifice.

Ce tip de ulei motor să folosesc?

Folosiți un ulei motor 4 timpi de calitate SAE 30 (pentru temperaturi ambientale > 5°C) sau SAE 10W-30 (toate anotimpurile). Capacitatea de ulei este de aproximativ 0,5 L. Verificați nivelul înainte de fiecare utilizare și schimbați uleiul după primele 5 ore de funcționare, apoi la fiecare 25 de ore.

Cum se reglează înălțimea de tăiere?

Reglajul central se face cu o singură manetă situată pe carter. Împingeți maneta pentru a ridica înălțimea (iarbă înaltă) sau coborâți-o pentru o tăiere mai joasă. Există 6 poziții marcate, de la 25 mm (tăiere ras) la 75 mm (tăiere înaltă). Nu faceți niciodată acest reglaj cu motorul pornit.

Ce fac dacă mașina de tuns nu pornește?

Verificați mai întâi prezența benzinei și a uleiului. Asigurați-vă că cheia de siguranță este la locul ei și că maneta de frână a motorului este apăsată pe ghidon. Dacă pornirea electrică nu funcționează, bateria poate fi descărcată; folosiți starterul manual. Curățați bujia și verificați filtrul de aer. Dacă problema persistă, consultați un profesionist.

Cum se curăță carterul după utilizare?

După deconectarea bujiei (motor rece), înclinați mașina de tuns pe partea bujiei pentru a evita scurgerile de ulei. Folosiți un jet de apă blând pentru a îndepărta iarba și murdăria. Evitați să îndreptați apa în motor, filtrul de aer și evacuarea. Uscați bine înainte de depozitare.

Când trebuie ascuțită lama?

Ascuțiți lama cel puțin o dată pe sezon, sau de îndată ce observați o tăiere neregulată sau sfâșiată. O lamă tocită solicită motorul și deteriorează gazonul. Demontați lama, ascuțiți-o cu o pilă sau o polizor (unghi 30°), apoi echilibrați-o înainte de a o remonta. Purtați mănuși.

Care este capacitatea coșului de colectare?

Coșul de colectare din țesătură sau plastic are o capacitate de 60 de litri. Se recomandă golirea sa regulată pentru a evita supraîncărcarea mașinii de tuns și reducerea eficienței tăierii. Când este plin, coșul se blochează adesea; trebuie golit pentru a continua.

Se poate folosi iarba tăiată ca mulci?

Da, această mașină de tuns este compatibilă cu mulcirea. Pentru aceasta, instalați kitul de mulcire (vândut separat) care închide evacuarea și lama specială toacă fin iarba. Iarba tăiată rămâne pe gazon ca îngrășământ natural. Aveți grijă să tundeți des și să nu tăiați prea multă iarbă dintr-o dată.

Cum se pliază ghidonul pentru depozitare?

Slăbiți butoanele sau șuruburile de blocare de pe articulațiile ghidonului. Rabateți partea superioară a ghidonului în față sau în spate în funcție de model, până când este paralelă cu carterul. Unele modele necesită deblocarea unei manete. Consultați manualul pentru schema exactă.

Unde găsesc piese de schimb pentru 512 ES VAR Big Wheeler?

Piesele de schimb (lamă, filtru de aer, bujie, curea, roți etc.) sunt disponibile la dealerii Güde, în magazinele de bricolaj sau pe internet. Folosiți numărul modelului (512 ES VAR Big Wheeler) pentru a găsi piesele compatibile. Garanția este de 2 ani, contactați serviciul de asistență Güde pentru reparații în garanție.

MANUAL DE UTILIZARE 512 ES VAR Big Wheeler GUDE

ROMÂNIA Va rugăm să citiți cu atenție modul de utilizare înaintea punerii utilajului în funcțiune.

SRPSKI Pre puštanja u rad pažljivo pročitajte uputstvo za upotrebu.

IT Messa in funzione RO Punerea în funcțiune

IT Pulizia / Manutenzione RO Curățare / Întreținere

NL Schoonmaken / Onderhoud BA Čišćenje / Održavanje

CZ Čištění / Údržba

SK Čistenie / Údrzba

RO Verifi carea stării uleiului

BA Kontrola nivoa ulja

508 VARI-S #94153 | 512 ES VARI #95360

10W-40

RO Înainte de prima punere în funcțiune, motorul trebuie neapârat umplut cu ulei de motor. Înaintea fi ecărei puneri în funcțiune, controlați starea uleiului. Completați eventual uleiul de motor.

RO Instructiuni pentru cosit

RO În cazul în care utilajul nu se poate porni cu starterul electric, porniți-l cu cablul bowden. Bateriile se încarcă automat în timpul funcționării.

BA Ako nije moguće uređaj upaliti električnim starterom, moraćete ga upaliti ručnim starterom. Prilikom rada akumulator se automatski puni.

GAB 5A

Art.-Nr. 85057

RO Înlocuirea uleiului

BA Zamjena ulja

RO Motorul nu porneşte

BA Motor se ne pali

RO Furaje automată nu este de lucru

BA Automatsko voziti ne radi

Benzină mașină de tăiat iarba Big Wheeler....508 VARI-S....512 ES VARI

Comandă nr. 94153 95360

Volume 140 cm ³ 140 cm ³

Putere max.,

QHV Motor în 4 timpi, 3600 min -1 2,7 kW (3,7 PS) 2,7 kW (3,7 PS)

Turatia la mersul în gol 2850 min ^-1 2850 min ^-1

Rază de actiune....508 mm....508 mm

Volumul cosului colector....65 |....65 |

Combustibil......Benzină fără plumb/E10......Benzină fără plumb/E10

Greutate....35,4 kg....42,7 kg

Dimensiune 1550 x 560 x 950 mm 1550 x 560 x 950 mm

Informație privind zgomotul/vibrațiile

Nivelul presiunii acustice L 1)....83,5 dB (A)....83,7 dB (A)

Nivelul puterii sunetului L 96 dB (A) 96 dB (A)

Purtați căști de protecție a auzului

Valoarea emisiilor de zgomot a ²⁾ 6,9 m/s ³ 6,9 m/s ³

¹⁾ Nesigurant K=3 dB (A), ²⁾ Nesigurant K=1,5 m/s ²

Avertisment: Nivelul real de oscilații se va putea modifica în funcție de tipul și modul de întrebuințare a sculei electrice față de valorile prezentate în aceste instrucțiuni.

Nivelul de vibrații poate fi folosit pentru o comparație reciprocă a aparatelor electrice

El se pretează și pentru o evaluare preliminară a solicitării la vibrații.

Pentru o evaluare exactă a solicitării la vibrații în cursul unui anumit program de lucru, ar trebui avute în vedere și perioadele de timp în care utilajul este deconectat sau este în funcțiune dar în realitate nu este solicitat.

Aceasta poate reduce în mod însemnat volumul de solicitare cu vibrații pe întreaga perioadă a programului de muncă.

Stabiliti măsuri suplimentare de securitate pentru protecția personalului de deservire împotriva efectelor vibrațiilor, ca de ex. întreținerea sculelor și aparatelor electrice, întreținerea temperaturii mâinilor, organizarea proceselor de muncă.

Utilizați pompa abia după ce ați citit cu atenție și ați înțeles modul de operare Faceti cunoștință cu

elementele de comană și utilizarea corectă a utilajului. Respectați toate instrucțiunile de securitate cuprinse în manual. Comportați-vă cu responsabilitate față de terțe persoane.

Personalul de deservire este responsabil de accidentele sau periclitarea persoanelor terțe.

Dacă aveți dubii referitor la conectarea și operarea utilajului, apelați la servisul pentru clienti.

Volumul livrării

1 Clin de mulci

2 Evacuare laterală

3 Coş colector

4 Cheie pentru bujii

5 Cleme cablu bowden

6 Roti/blende inclusiv şurub radial/şaibă U

7 Şuruburi

8 panou

Utilizare conform destinației

Cositoarea este destinată tunderii gazonului și a suprafetelor cu iarbă, în pantă de max. de 20%, în grădinile particulare din jurul casei și în colonii de grădini.

Această instalatie se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripțiile și instrucțiunile general valabile cuprinse în prezentul manual, producătorul nu poate fi răspunzător de daunele survenite.

⚠ Folosiți utilajul numai în mediu extern, niciodată în spații închise sau prost aerisite.

Este interzisă utilizarea cositoarei la tăierea arbuștilor, gardurilor vii și tufișurilor, la tăierea și mulcirea plantelor cătărătoare sau a gazoanelor de pe acoperișuri sau din ghivecele de pe balcon. De asemenea cositoarea nu poate fi folosită drept concasor pentru transformarea părților tăiate din copaci și garduri vii în mulci, și nici pentru nivelarea accidentărilor de teren.

Exigente la adresa operatorului

Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenție modul de operare.

Acest aparat nu este destinat pentru a fi utilizat de către persoane (inclusiv copii) cu capacități fi zice, senzoriale sau intelectuale limitate sau cărora le lipsește experiența / sau le lipsesc cunoștințele necesare, cu excepția cazului în care sunt supravegheate de către o persoană care poartă răspunderea pentru siguranța lor sau au fost instruite de o asemenea persoană cu privire la modul de utilizare a aparatului.

Califi care: În afară de o instruire amănunțită din partea unui specialist, nu este necesară nici o altă califi care specială pentru deservirea prezentului utilaj.

Vârsta minimă: Utilajul poate fi operat numai de persoane care au împlinit vârsta de 16 ani. Exceptie o fac minorii în cadrul pregătirii lor profesionale pentru a obține deprinderi, aceasta doar sub supravegherea instructorului.

Reglementările locale pot stabili vârsta minimă a utilizatorului.

Instructaj: Utilizarea aparatului necesită numai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar.

Comportament în cazuri extreme

Pericol de accidentare!

Nu tineți niciodată mâinile și picioarele în apropierea pieselor în rotație. Stați întotdeauna la distanță de orifi ciul de evacuare.

Pericol de arsuri!

Unele piese ale utilajului se încălzesc puternic în timpul funcționării. Nu vă atingeți de piesele fi erbinți, de ex. de motor și de amortizorul de zgomot.

Acordati rănitului primul ajutor și chemați într-un timp cât mai scurt ajutorul califi cat al medicului. Păziți rănitul de alte accidente, și calmați-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veți consuma din trusa medicală trebuie completat imediat.

1. Locul accidentului
2. Tipul accidentului
3. Numărul răniților
4. Tipul rănirii

Simboluri

Atentie!

Citiți modul de utilizare.

Purtați căști de protecție a auzului Purtați ochelari de protecție!

Atenție - suprafață fi erbinte! Pericol de arsuri!

Avertisment împotriva obiectelor aruncate

La distanță de persoane! Aveți grijă ca nimeni să nu se găsească în zona periculoasă

Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia.

În timpul funcționării, respectați o distanță sufi cientă de cuțitul de tăiere.

Atentie, pericol de a fi prins!

Pericol de explozie Alimentați motorul numai în stare deconectată

Este interzis fumatul și focul deschis.

Țineți copiii și persoanele străine în afara razei de acțiune a utilajului.

Nu expuneți utilajul ploii și nu-l utilizati în mediu umed sau ud.

Purtați încălțăminte de securitate cu protecție împotriva tăierii, cu talpă aspră și vârf de oțel!

Avertisment împotriva suprafetelor fierbinti!

Avertisment împotriva pericolului tensi-unii electrice!

Aparate defecte și /sau lichidate trebuie să fie predate la punctele de colectare corespunzătoare.

Baterii, ulei și substanțe similare care nu dürfen pătrunde în mediu.

Ocrotiți de umezeală

Direcția de amplasare a ambalajului - în sus

Instrucțiuni De Securitate

AVERTISMENT

Citiți toate avizele de siguranță și indicațiile, chiar și cele din borșura alăturată. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Tineți copiii și alte persoane, precum și animalele, la o distanță sigură de aparatul în funcțiune. Distanța minimă de siguranță este de 5 m.

Purtați echipament personal de securitate.

Purtați încălțăminte solidă și pantaloni lungi. Nu utilizati niciodată utilajul desculți sau numai în sandale ușoare.

Dacă este necesar, purtați mănuși de protectie.

Folosiți utilajul numai la lumina zilei sau într-un mediu bine iluminat.

Controlați cu atenție terenul pe care veți folosi utilajul și înlăturați toate obiectele care ar putea fi prinse și proiectate de utilaj.

Carburantul este foarte inflamabil.

Păstrați carburanții numai în recipientți adecvați.

Utilajul poate fi alimentat numai afară și nu în apropierea focului deschis, respectiv în preajma țigărilor aprinse.

Alimentați înainte de a porni utilajul. Este interzisă alimentarea cu combustibil sau deschiderea capacului rezervorului cu motorul în funcțiune sau cu motorul fierbinte.

Fiți atenți să nu revărsați combustibil. Dacă totuși acesta s-a revărsat, nu porniți motorul. Curățați pe utilaj locul murdărit și împiedicați orice încercare de a porni utilajul înainte de a se evapora tot combustibilul revărsat.

Înainte de prima punere în funcțiune, motorul trebuie neapărat umplut cu ulei de motor.

Înaintea fiecărei puneri în funcțiune, controlați starea uleiului. Completați eventual uleiul de motor.

Înainte de utilizare, efectuați întotdeauna un control vizual pentru a constata eventualele deteriorări, în deosebi starea sculelor de tăiere, piesele de fixare și toată unitatea de tăiere.

Înaintea fiecărei puneri în funcțiune, controlați toate îmbinările telescopice și cele cu şuruburi ca și instalațiile de protectie, dacă sunt suficient de solide și strânse reglementar ca și uşurința de mișcarte a părților mobile.

Este strict interzisă demontarea, modificarea sau utilizarea contrar destinației a tuturor instalațiilor de protecție de pe utilaj, ca și montarea instalațiilor de protecție ale altor producători.

Nu folosiți utilajul dacă este deteriorat sau dacă sunt defecte instalațiile de protectie. Înlocuiti piesele uzate și deteriorate.

Conectați motorul numai atunci când picioarele dvs. se găsesc la o distanță sigură de sculele de tăiere.

Nu aplecați utilajul la pornire.

Nu porniți utilajul atâta timp cât vă aflați în fața orificiului de evacuare.

Acordati atenție unei poziții sigure atunci când lucrați în pantă. Nu cosiți pe coaste prea abrubte. Fiți deosebit de atenți în deosebi când schimbați direcția de deplasare pe povârnișuri.

Fiți atenți la maximum atunci când vă întoarceți și trageți utilajul spre dvs.

Deconectați cositoarea întotdeauna când o deplasați, aplecați sau vă aflați în afara spațiilor cu iarbă. Așteptați să se oprească toate piesele în rotație.

Dacă veți da peste un obiect străin sau dacă utilajul începe să vibreze, trebuie să-l deconectați și să scoateți bujia. Verificați dacă utilajul nu s-a deteriorat. Reparați eventualele defectări.

Deconectați utilajul imediat ce ați terminat lucrul.

Nu depozitați utilajul în încăperi închise imediat după deconectare, lăsați-l afară să se răcească.

Nu depozitați niciodată utilajul cu benzina în rezervor în interiorul unei clădiri în care vaporii de benzină ar putea eventual veni în contact cu o sursă de foc deschis sau cu scântei.

Depozitați utilajul pentru o perioadă mai mare numai cu rezervorul gol.

Înlocuiti amortizorul de zgomot defect.

Nu modifi cati reglajul inițial al motorului și nu ajustați motorul

Întreținere

Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia. Așteptați ca toate piesele în rotație să se oprească și să se scă utilajul.

Întrețineți întotdeauna utilajul curat, în deosebi rezervorul și motorul. Curățați cu regularitate orifi ciul de evacuare și capacul.

Tratați toate piesele mobile cu ulei ecologic.

Controlați cu regularitate coșul colector, măsura uzurii și îmbătrânirii.

Permiteți efectuarea de reparații în exclusivitate persoanelor de specialitate.

Utilizați numai accesorii și piese de schimb originale.

Numai un utilaj întreținut și îngrijit cu regularitate po- ate fi de un ajutor real. Întreținerea și grija insufi cientă de utilaj poate duce la accidente neprevăzute.

Garantie

Garantia se referă în exclusivitate la defectiunile provocate de defectele de material sau de producție. La reclamația în perioada de garanție trebuie prezentat documentul de achiziție original, cu data vânzării.

Garanția nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forțată, defectarea prin intervenție străină sau cu obiecte străine. Nerespectarea modului de utilizare și de montaj ca și uzura normală de asemeni nu intră în garanție.

Service

Aveți întrebări de ordin tehnic? Reclamații? Aveți nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secția de Servis vă vom ajuta în mod rapid și nebirocratic. Vă rugăm să ne ajutați să vă ajutăm. Pentru ca utilajul dvs. să poată fi identifi cat în caz de reclamație, avem nevoie de numărul seriei, numărul comenzii și de anul de producție. Toate aceste date le veți găsi pe plăcuța de tip. Pentru ca toate aceste date să fi e mereu la îndemână, vă rugăm să le notați mai jos.

Nr. serie:

Nr. comandă:

An de productie:

Plan de verificări și întreținere

Perioadă regulată de întreținere		Înaintea fiecărei puneri în funcțiune	După o lună	După 3 luni	După 6 luni	După 12 luni	După 24 luni
			5 Ore de funcționare	25 Ore de funcționare	50 Ore de funcționare	100 Ore de funcționare	250 Ore de funcționare
Ulei de motor (10W-40)	Verificare	√
	Înlocuire		√		√
Filtru de aer	Verificare	√
	Înlocuire				√
Bujie Verificare	Curățați					√
	Înlocuire						√
bateria Verificare					√
	încărcarea → [22]					√
	Înainte de a depozita utilajul pentru perioada de iarnă, deconectați cablul de aprindere de baterie și înainte de a pune utilajul în funcțiune, reconectați-I din nou.

Efectuați întreținerea corespunzătoare în luna specificată sau după epuizarea orelor de funcționare prescrise - în funcție de precedență

Depistarea defectiunilor

Defecțiune	Cauză	Măsuri
Motorul nu pornește	Nu a fost apăsată maneta Start-Stop Apăsați maneta Start-Stop
	Pompă primară nu a fost folosit Apăsați pompa primară
	Carburant insuficient Completați combustibilul

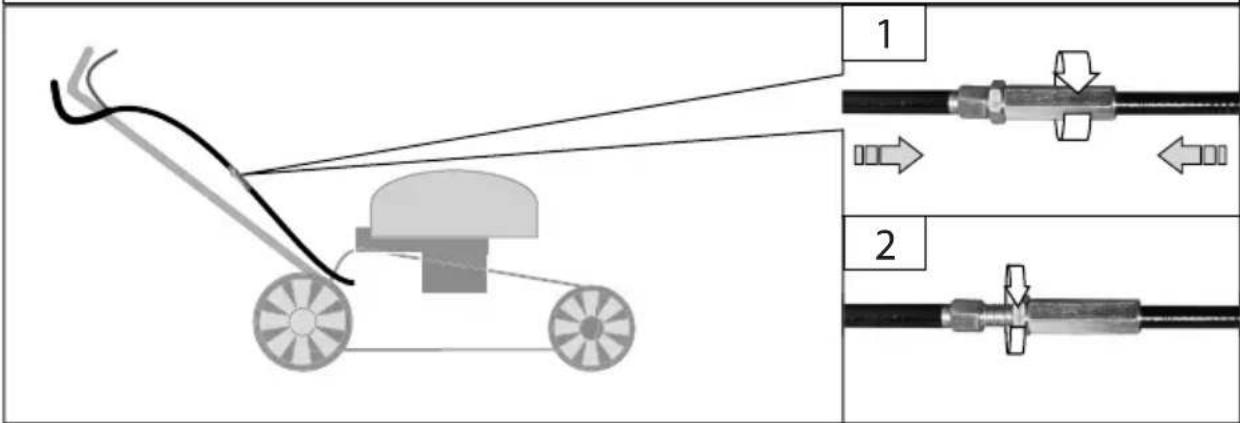

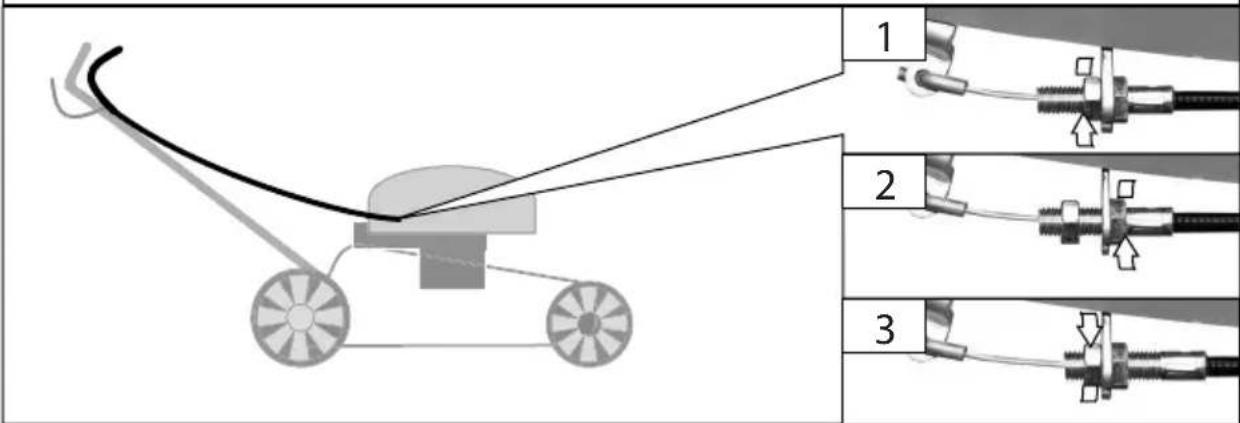

	Cabluri Bowden prea lungi Reglați cablurile Bowden cu ajutorul unei piulițe oarbe.
	Combustibil incorrect, depozitare fără evacuarea rezervoruli de benzină, tip benzină incorrect	Goliți rezervorul de benzină și carburatorul. Turnați benzină proaspătă.
	Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanța electrozi-lor prea mare	Curățați bujia, controlați valoarea termică a bujiei, eventual înlocuiti bujia, reglați la 0,6-0,8mm
	Bujia este umedă de la benzină (motor înecat)	Uscați bujia și repuneți-o la loc
larba nu se colectează Canal înfundatCoș colector plinlarbă prea udă		Curățați canalul de evacuareGoliți coșul colectornu cosiți pe ploaie

Tehnički podaci

Benzinska kosilica za travu Big Wheeler....508 VARI-S....512 ES VARI

Br. za narudžbu....94153....95360

Obim 140 cm ³ 140 cm ³

Najveća snaga,

OHV 4-taktni motor, 3600 min -1 2,7 kW (3,7 PS) 2,7 kW (3,7 PS)

Broj okretaja motora u praznom hodu 2850 min ^-1 2850 min ^-1

Širina rada....508 mm....508 mm

Volumen sabirnog koša....65 l....65 l

Gorivo......Bezolovni benzin/E10......Bezolovni benzin/E10

Masa....35,4 kg....42,7 kg

Dimenzije 1550 x 560 x 950 mm 1550 x 560 x 950 mm

Prin prezența noi declarăm, că conceptția și constructția utilajelor prezentate, în execuția în care sunt puse în circulație, sunt conforme cu exigențele de bază aferente directivelor UE privind securitatea și igiena. În cazul modificărilor pe utilaj care nu au fost cosultate cu noi, prezenta declarație își pierde valabilitatea.

Izjava o usklađenosti sa propisima EU

Ovim izjavljujemo da koncepcija i konstrukcija navedenih uređaja, a u izvedbi u kojoj se isti puštaju u promet, zadovoljavaju odgovarajuće osnovne zahteve iz direktiva EU u vezi sa sigurnošću i higijenom. Ova izjava prestaje da važi u slučaju promena na opremi izvršenih bez naše saglasnosti.

Benzin-Rasenmäher | Petrol Lawnmower | Tondeuse thermique | Rasaerba a scoppio | Benzine grasmaaier | Benzinová sekačka na trávu | Benzínovej kosačky | Benzinmototos Kaszaloge | Kosilnice za travo | Benzinske kosilice za travu | Бензин косачка тревата | Benzină maşină de tăiat iarba | Benzinska kosilica za travu

508 VARI-S #94153

512 ES VARI #95360

Einschlägige EG-Richtlinien | Appropriate EU Directives | Déclaration de conformité de la CE | Direttive CE applicabili | Desbetreffende EG-Richtlijnen | Prohlášení o shodě EU | Vyhlásenie o zhode EÚ | Illetékes EU előírások | Izjava o ustreznosti EU | Izjava o sukladnosti EU | Декларация за сходство с EC | Declarație de conformitate UE | Izjava o usklađenosti sa propisima EU

508 VARI-S #94153 512 ES VARI #95360

2006/42/EG 2006/42/EG

2004/108/EG 2004/108/EG

2000/14/EG-2005/88/EG 2000/14/EG-2005/88/EG

97/68-2004/26/Eg 97/68-2004/26/Eg

Angewandte harmonisierte Normen | Harmonised standards used | Normes harmonisées applicables | Applicate norme armonizzate | Gebruikte harmoniserende normen | Použité harmonizované normy | Použité harmonizované normy | Használt harmonizált normák | Uporabljeni usklajeni standardi | Primijenjeni harmonizirani standardi | Използвани хармонизирани норми | Norme armonizate aplicate | Primenjeni harmonizovani standardi

508 VARI-S #94153 512 ES VARI #95360

EN 836: 1997+A4 EN 836: 1997+A4

ZEK 01.4-08/11.11 ZEK 01.4-08/11.11

EN ISO 14982: 2009 EN ISO 14982: 2009

eIRL*97/68SA*2004/26*0095*00 eIRL*97/68SA*2004/26*0095*00

Güde GmbH & Co. KG

Birkichstraße 6

74549 Wolpertshausen

Germany

Wolpertshausen, 2012-11-08

508 VARI-S #94153:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nürnberg

Deutschland

Kenn-Nr. 0197

Joachim Bürkle,

GÜDE GmbH & Co. KG,

Birkichstrasse 6, 74549 Wolpertshausen,

Germany

Technische Dokumentation | Technical documentation | Documents techniques | Documentazione tecnica Technische documentatie | Technická dokumentace Technická dokumentácia | Múszaki dokumentáció Technična dokumentacija | Tehnička dokumentacija Техническа документация | Documentație tehnică Tehnička dokumentacija

Helmut Arnold

Geschäftsführer | Managing Director | Gérant | Amministratore delegato | Bedrijfsleider | Jednatel | Konatel | Ügyvezető igazgató | Direktro | Direktor | Управител | Administrator | Direktor

A①

A②

A③

A④

A⑤

A①

A②

A③

A④

A⑤

A⑥

A⑦

A⑧

A⑨

A⑩

A⑪

A⑫

A⑬

A⑭

A⑮

A⑯

A⑰

A⑱

A⑲

A⑳

A㉑

\( {\mathrm{A}}^{\text{① }}\;{\mathrm{A}}^{\text{② }}\;{\mathrm{A}}^{\text{③ }}\;{\mathrm{A}}^{\text{④ }}\;{\mathrm{A}}^{\text{⑤ }}\;{\mathrm{A}}^{\text{⑥ }}\;{\mathrm{A}}^{\text{⑦ }}\;{\mathrm{A}}^{\text{⑧ }}\;{\mathrm{A}}^{\text{⑨ }}\;{\mathrm{A}}^{\text{⑩ }}\;{\mathrm{A}}^{\text{⑪ }}\;{\mathrm{A}}^{\text{⑫ }}\;{\mathrm{A}}^{\text{⑬ }}\;{\mathrm{A}}^{\text{⑭ }}\;{\mathrm{A}}^{\text{⑮ }}\;{\mathrm{A}}^{\text{⑯ }}\;{\mathrm{A}}^{\text{⑰ }}\;{\mathrm{A}}^{\text{⑱ }}\;{\mathrm{A}}^{\text{⑲ }}\;{\mathrm{A}}^{\text{⑳ }}\;{\mathrm{A}}^{\text{㉑ }}\;{\mathrm{A}}^{\text{㉒ }}\;{\mathrm{A}}^{\text{㉓ }}\;{\mathrm{A}}^{\text{㉔ }}\;{\mathrm{A}}^{\text{㉕ }}\;{\mathrm{A}}^{\text{㉖ }}\;{\mathrm{A}}^{\text{㉗ }}\;{\mathrm{A}}^{\text{㉘ }}\;{\mathrm{A}}^{\text{㉙ }}\;{\mathrm{A}}^{\text{㉚ }}\;{\mathrm{A}}^{\text{㉛ }}\;{\mathrm{A}}^{\text{㉜ }}\;{\mathrm{A}}^{\text{㉞ }}\;{\mathrm{A}}^{\text{㉟ }}\;{\mathrm{A}}^{\text{㉟ } }\;{\mathrm{A}}^{\text{㉟ } }\;{\mathrm{A}}^{\text{㉟ } }\;{\mathrm{A}}^{\text{㉟ } }\;{\mathrm{A}}^{\text{㉟ } }\;{\mathrm{A}}^{\text{㉟ } }\;{\mathrm{A}}^{\text{㉟ } }\;{\mathrm{A}}^{\text{㉟ } }\;{{10},{12},{13},{14},{15},{16},{17},{18},{19},{20},{21},{22},{23},{24},{25},{26},{27},{28},{29},{30},{31},{32},{33},{34},{35},{36},{37},{38},{39},{40},{41},{42},{43},{44},{45},{46},{47},{48},{49},{50},{51},{52},{53},{54},{55},{56},{57},{58},{59},{60},{61},{62},{63},{64},{65},{66},{67},{68},{69},{70},{71},{72},{73},{74},{75},{76},{77},{78},{79},{80},{81},{82},{83},{84},{85},{86},{87},{88},{89},{90},{91},{92},{93},{94},{95},{96},{97},{98},{99}, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0.

GÜDE GmbH & Co. KG

birkichstrasse 6

74549 Wolpertshausen

Deutschland
