MANUAL DE UTILIZARE IXRW 5183 LIEBHERR

Manual de utilizare Pagina 32

Frigider de temperare a vinurilor

Citiți manualul de utilizare înaintea punerii în funcțiune a aparatului

RO

Indicații de siguranță și avertizare....32

Simboluri pe aparat 33

Baza de date EPREL....33

Domeniul de utilizare al aparatului ....34

Descrierea aparatului 34

Indicații privind depunerea la deșeuri ....34

Clasa climatică 35

Instalarea....35

Racordarea electrică....35

Mecanismul de deschidere a uşii....35

Elemente de operare și control ....36

Pornirea și oprirea aparatului 36

Reglarea temperaturii....36

Ventilator 36

Alarmă de deschiderea ușii....36

Alarmă de temperatură....37

Mod de reglare....37

Illuminat interior....38

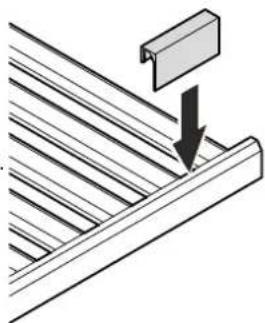

Etichete de inscriptionare 38

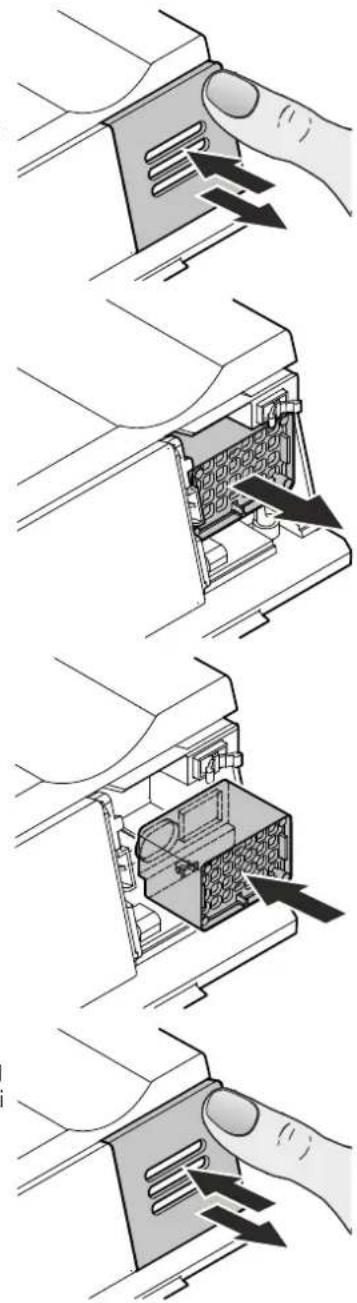

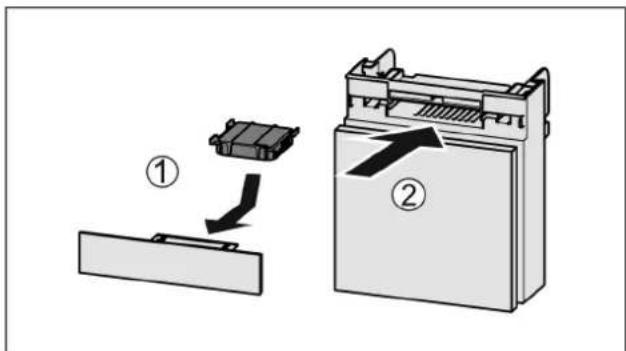

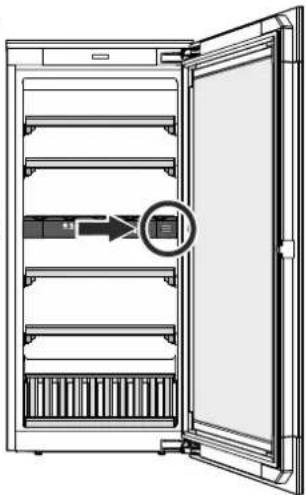

Schimbul de aer cu filtru cu cărbune activ....38

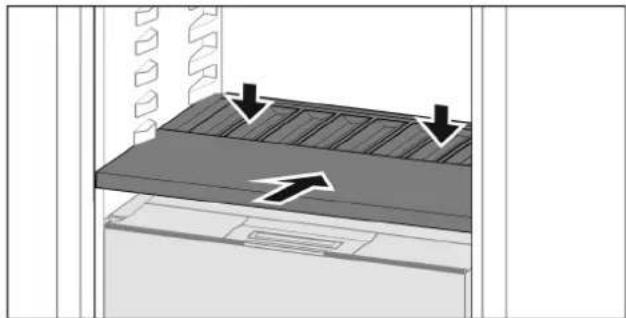

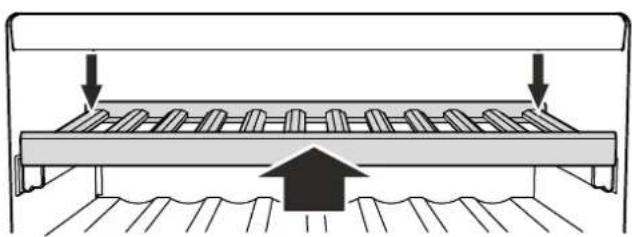

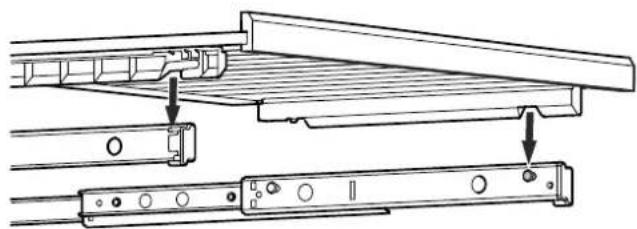

Demontarea și montarea rafturilor din lemn....39

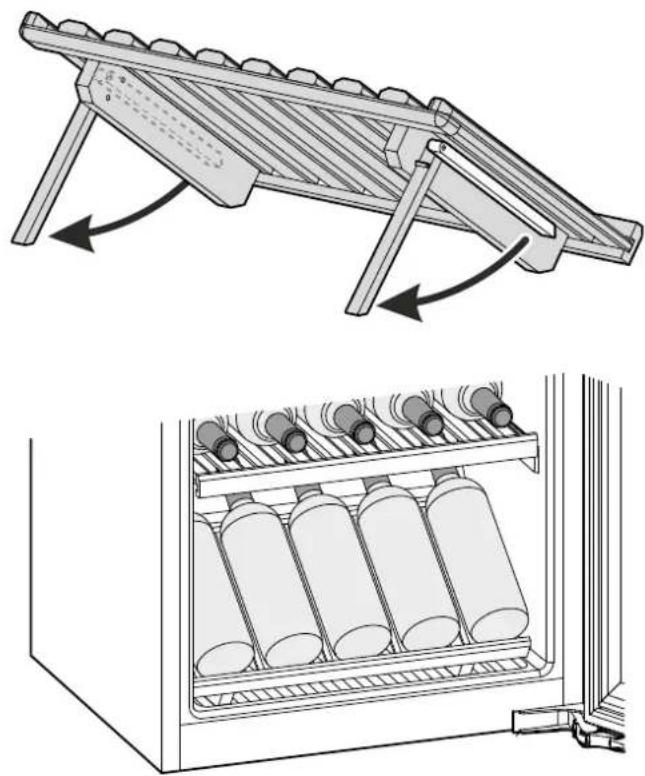

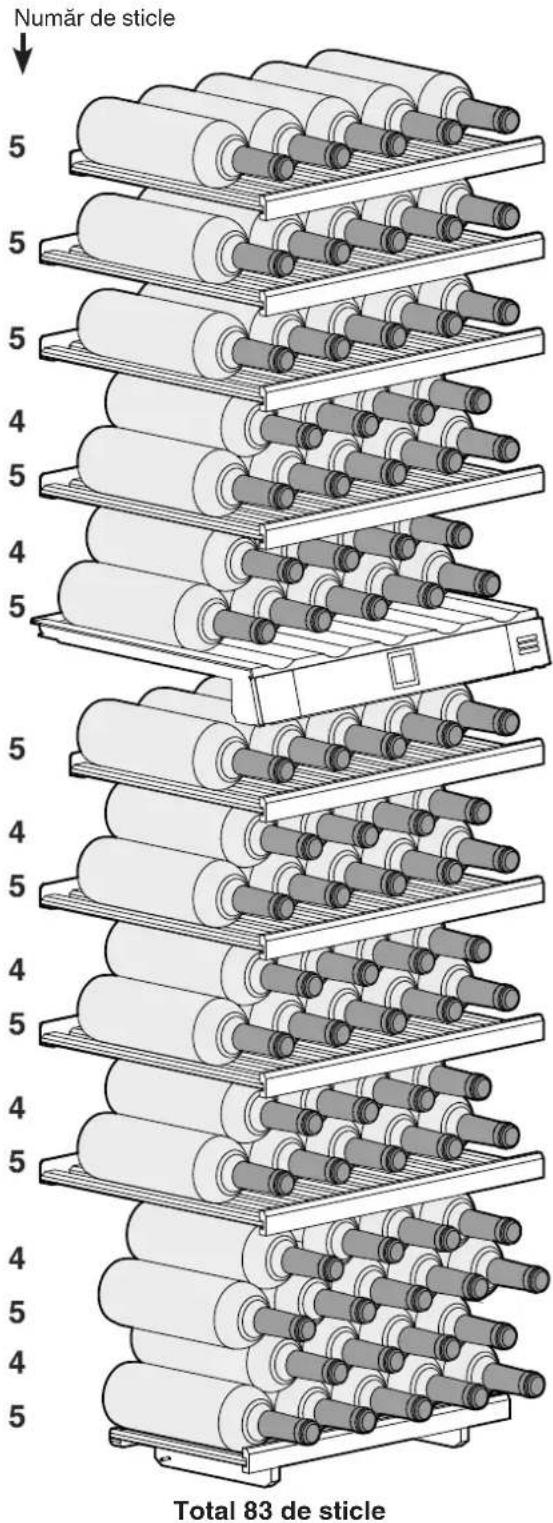

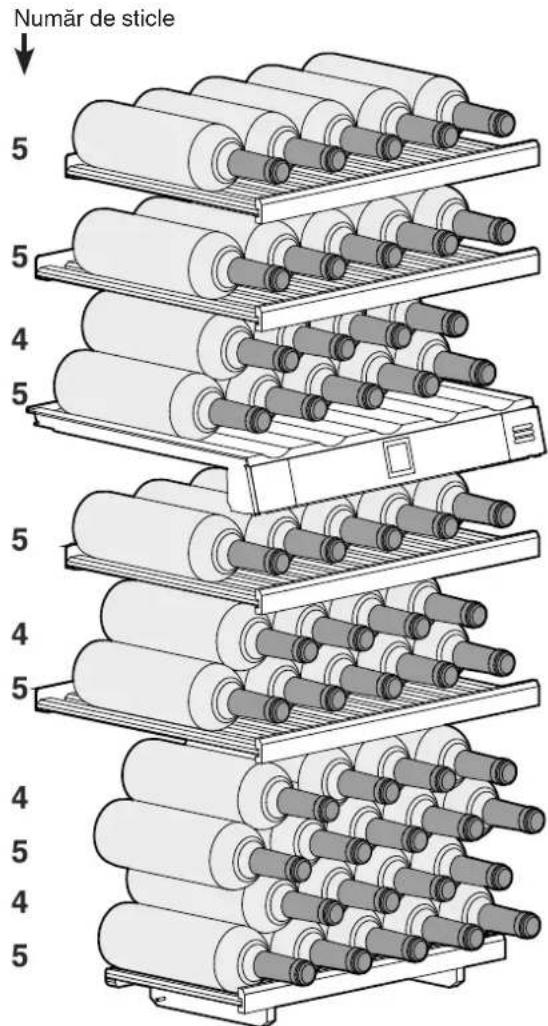

Schita de depozitare 39

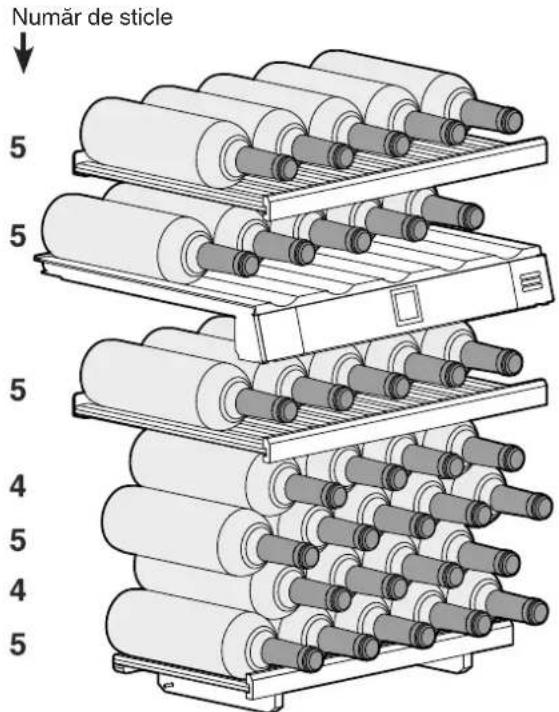

Schița de depozitare

Panou de prezentare....40

Curățarea 41

Defectiuni 41

Scoaterea din functiune 41

Clasificarea avertismentelor

⚠ PERICOL	indică un pericol imediat care poate avea ca urmare decesul sau leziuni corporale grave, dacă nu este evitat.
⚠ AVERTIZARE	indică o situație periculoasă care poate avea ca urmare decesul sau leziuni corporale grave, dacă nu este evitată.
⚠ PRUDENTĂ	indică o situație periculoasă care poate avea ca urmare leziuni corporale ușoare sau medii, dacă nu este evitată.
ATENTIE	indică o situație periculoasă care poate avea ca urmare daune materiale, dacă nu este evitată.
Indicație	indică sfaturi și indicii utile.

Indicații de siguranță și avertizare

- AVERTIZARE: Nu închideți orificiile de ventilație ale carcasei aparatului sau ale spațiului în care este montat aparatul.

- AVERTIZARE: Nu utilizati pentru procesul de decongelare alte dispositive mecanice sau alte mijloace în afara celor recomandate de producător.

- AVERTIZARE: Nu avariați circuitul agentului frigorific.

- AVERTIZARE: În interiorul spațiului de răcire nu vor fi operate aparate electrice care nu corespund modelului recomandat de producător.

- AVERTIZARE: Evitați deteriorarea cablului electric la instalarea aparatului.

- AVERTIZARE: Este interzisă amplasarea și operarea prelungitoarelor/blocurilor de distribuție, precum și a altor aparate electronice (ca de ex. transformatoare cu halogen) pe spatele aparatelor.

- AVERTIZARE: pericol de accidentare prin electrocutare! Sub capac sunt amplasate componente conductoare aflate sub tensiune. Solicitați repararea sau înlocuirea iluminatului interior cu LED numai serviciului pentru clienti sau personalului de specialitate instruit în acest sens.

- AVERTIZARE: pericol de accidentare cauzat de lampa cu LED. Intensitatea iluminatului cu LED corespunde clasei Laser "Grupă de risc 2". În cazul în care capacul este defect: nu priviți direct în lumină din imediata apropiere prin lentile optice. Vă puteți deteriora vederea.

- AVERTIZARE: Acest aparat trebuie fixat conform manualului de utilizare (instrucțiuni de montare), pentru evitarea pericolelor cauzate de lipsa de stabilitate.

- Utilizarea acestui aparat este permisă copiilor mai mari de 8 ani și persoanelor cu capacități fizice, senzoriale sau psihice reduse și persoanelor fără experiență suficientă și/sau cunoștințe suficiente, dacă acestea sunt supravegheate sau dacă au primit instrucțiuni despre modul de utilizare în siguranță a aparatului și dacă înțeleg pericolele care decurg din utilizare. Nu permiteți copiilor să se joace cu aparatul. Este interzisă efectuarea curățării și a întreținerii specifice utilizatorului de copii nesupravegheați. Este permisă umplerea și golirea frigiderului/congelatorului de către copii cu vârste cuprinse între 3 și 8 ani.

Simboluri pe aparat

• Nu depozitați în aparat materiale explozibile, ca de exemplu recipiente cu aerosoli cu combustibil gazos inflamabil.
• Este nevoie de 2 persoane pentru instalarea aparatului, pentru a se evita accidentarea persoanelor și producerea de daune materiale.
• Controlați aparatul pentru a detecta eventualele deteriorări după îndepărtarea ambalajului. Contactați furnizorul în caz de defecte. Nu conectați aparatul la o sursă de alimentare.
• Evitați contactul prelungit cu suprafețele reci (de ex. produse reci/congelate). La nevoie luați măsuri de protectie (de ex. mănuși).
• Solicitați efectuarea reparațiilor și a intervențiilor la aparat exclusiv de către serviciul pentru clienti sau de către personal calificat, instruit în acest sens. Același lucru este valabil pentru înlocuirea cablului de alimentare cu curent.
• Efectuați reparațiile și intervențiile la aparat numai cu cablul scos din priză.
• Montați, conectați și eliminați aparatul numai conform indicațiilor din manualul de utilizare.
• În cazul unei defectiuni scoateți ștecherul din priză sau deconectați siguranța.
• Deconectați cablul de la rețeaua de alimentare numai prin scoaterea ștecherului. Nu trageți de cablu.
• Nu depozitați cheile aparatelor cu încuietoare în apropierea aparatului sau la îndemâna copiilor.
• Aparatul nu este adecvat pentru a fi utilizat în afara unor spații închise. Nu utilizați aparatul în aer liber, în spații umede sau în zone unde este posibilă stropirea cu apă.
• Nu utilizați iluminatul interior cu LED ca iluminat pentru încăpere. Iluminatul interior cu LED servește exclusiv pentru iluminarea spațiului interior al aparatului.
• Evitați focul deschis sau sursele de aprindere în interiorul aparatului.
• Depozitați băuturile alcoolice sau alte ambalaje care conțin alcool numai închise ermetic.

	Simbolul se poate afla pe compresor. Se referă la uleiul din compresor și indică următorul pericol: Pericol de deces în caz de înghițire și penetrare a căilor respiratorii. Această indicație este importantă numai pentru reciclare. Nu există pericole în cazul funcționării normale.
	Avertizare cu privire la materialele inflamabile.
	Această etichetă sau o etichetă similară se poate afla pe spatele aparatului. Face referire la panouri învelte în spumă din ușă și/sau din carcasă. Această indicație este importantă numai pentru reciclare. Nu îndepăratați eticheta.

Baza de date EPREL

Începând cu data de 1 martie 2021, informațiile despre etichetarea energetică și cerințele de proiectare ecologică se găsesc în baza de date euro pea nă cu produs e (EPR EL). Baza de date cu produs e este disponibilă la linkul următor https://eprel.ec.europa.eu/. Aici vi se solicită introducerea identificatorului de model. Identificatorul de model se găsește pe placa tipologică.

Domeniul de utilizare al aparatului

Aparatul se pretează exclusiv pentru depozitarea vinului în mediul casnic și asemănător celui casnic. Din această categorie face parte, de ex. utilizarea

• în bucătării pentru personal, pensiuni cu mic dejun,
• de către oaspeți în case și vile la țară, hoteluri, moteluri și alte obiecte de cazare,
• la catering și alte servicii asemănătoare în cadrul comerțului en gros.

Utilizați aparatul numai în măsura obișnuită în gospodărie. Toate celelalte tipuri de utilizare sunt inadmisibile.

Aparatul nu este indicat pentru depozitarea și răcirea de medicamente, plasmă de sânge, preparate de laborator și alte asemenea substanțe și produse conform Directivei pentru produse medicinale 2007/47/CE. O utilizare abuzivă a aparatului poate conduce la deteriorări ale mărfurilor depozitate sau la alterarea acestora.

Aparatul nu este adecvat nici pentru exploatarea în mediu cu pericol de explozie.

Indicații privind depunerea la deșeuri

Aparatul conține materii prime valoroase și trebuie reciclat separat de deșeurile menajere. Depunerea la deșeuri a aparatelor uzate trebuie efectuată corect și profesional conform prevederilor și legilor în vigoare la fața locului.

Nu deteriorați circuitul de răcire al aparatului scos din uz, pentru a evita scurgerea necontrolată a agentului frigorific (vezi datele de pe placa tipologică) și a uleiului.

• Asigurati-vă că aparatul scos din uz nu mai poate fi utilizat.
• Scoateți stecherul din priză.
  • Tăiați cablul de racordare.

⚠ AVERTIZARE

Pericol de asfixiere datorat materialului de ambalare și foliilor!

Nu permiteți copiilor să se joace cu materialul de ambalare.

Duceți materialul de ambalare la un loc de co- lectare oficial.

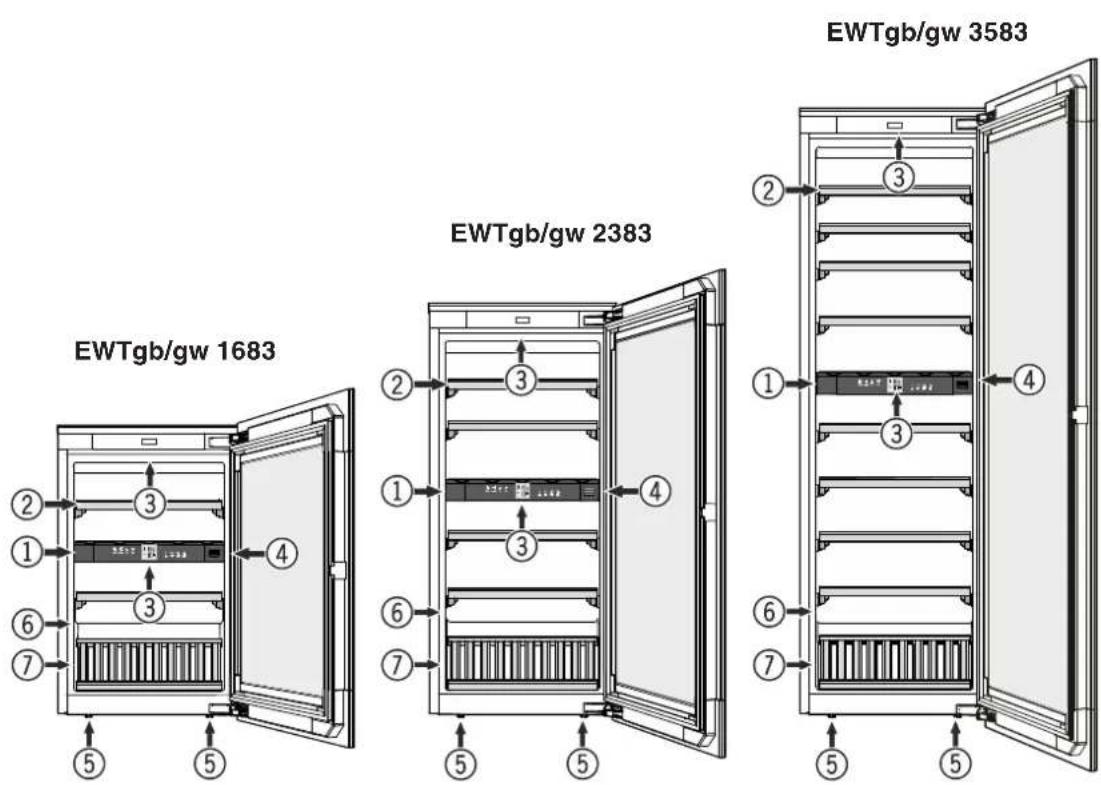

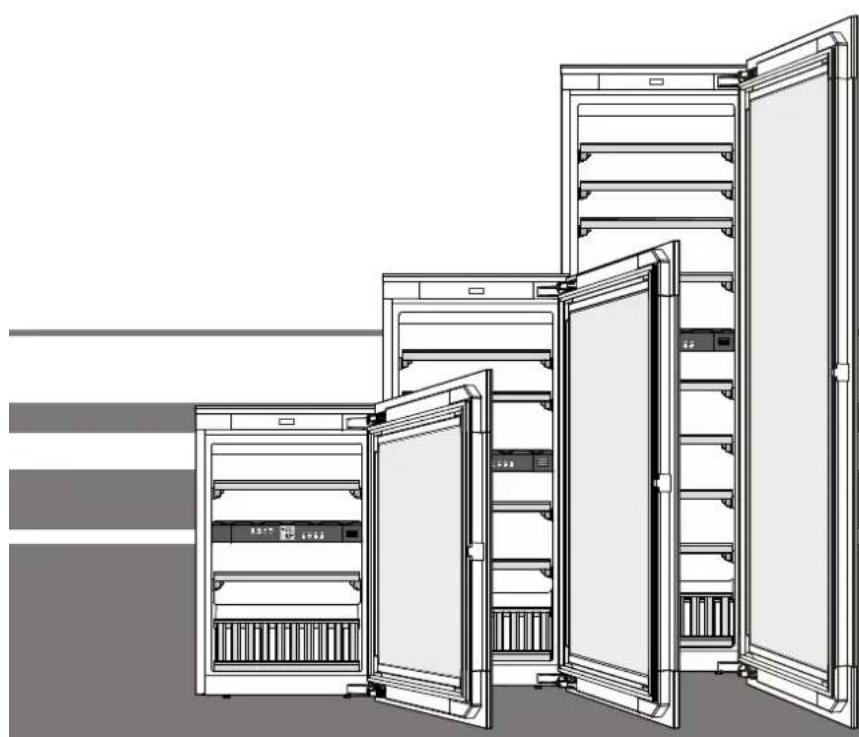

Descrierea aparatului

EWTgb/gw 1683 EWTgb/gw 2383 EWTgb/gw 3583

(1) Elemente de operare și control

(2) Raft extensibil

(3) Iluminat interior (bridă luminoasă cu LED)

(4) Filtru cu cărbune activ

(5) Picioare reglabile

(6) Placa tipologică

(7) Panou de prezentare

Clasa climatică

Clasa climatică indică temperatura ambiantă admisibilă pentru operarea aparatului, pentru a atingere puterea frigorifică completă.

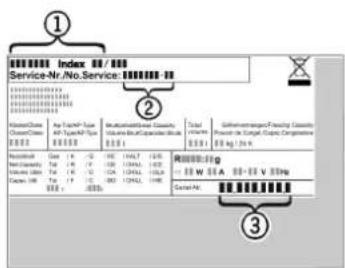

Clasa climatică este imprimată pe placa tipologică a aparatului.

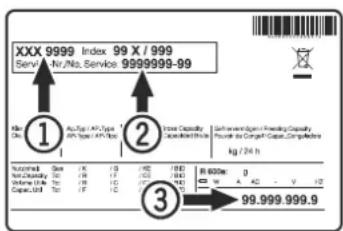

Pozitia plăcii tipologice este indicată în capitolul Descrierea aparatului.

Clasa climatică Temperatura ambiantă

SN de la +10 °C până la +32 °C

N de la +16 °C până la +32 °C

ST de la +16 °C până la +38 °C

T de la +16 °C până la +43 °C

SN-ST de la +10 °C până la +38 °C

SN-T de la +10 °C până la +43 °C

Nu utilizati aparatul în afara limitelor indicate ale temperaturii ambiante!

Instalarea

- Evitați locurile cu acțiune directă a razelor soarelui, locurile din apropierea cuptorului, a încălzirii etc.

- Spațiul de dispunere a aparatului dvs. trebuie să prezinte, conform standardului EN 378, pentru fiecare 8 g de agent frigorific R 600a inclus, un volum de 1 m pentru ca în cazul unei scurgeri a circuitului de agent frigorific să nu se poată produce un amestec combustibil de gaz și aer în spațiul de dispunere a aparatului. Datele despre cantitatea de agent frigorific se găsesc pe plăcuța tipologică din interiorul aparatului.

Racordarea electrică

Utilizați aparatul numai cu curent alternativ.

Tensiunea admisibilă și frecvența admisibilă sunt imprimate pe placa tipologică a aparatului. Poziția plăcii tipologice este indicată în capitolul Descrierea aparatului.

Priza trebuie să fie pământată și asigurată electric regulamentar.

Curentul de declansare aisigurante itreb uie să fie între 10 A și 16 A.

Priza nu se va afla în spatele aparatului și trebuie să fie uşor accesibilă.

Nu racordati aparatul cu ajutorul unui cablu prelungitor sau al unor prize de distribuție.

Nu utilizati redresoare insulare (transforma-toare de curent continuu în curent alternativ, respectiv curent trifazic) sau stechere pentru economisirea energiei. Pericol de deteriorare a sistemului electronic!

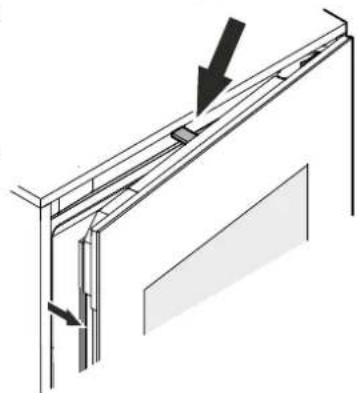

Mecanismul de deschidere a uşii

Aparatul este echipat cu un mecanism de deschidere a usii.

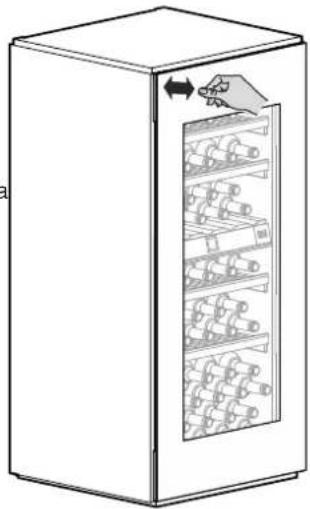

Deschiderea uşii

Apăsați ușor spre interior în partea din stânga sus a ușii și eliberați-o din nou.

Uşa se deschide cca 7 cm cu ajutorul mânerului tip bară.

Apoi uşa poate fi deschisă complet.

Indicatie

După aproximativ 3 secunde ușa se închide din nou, dacă nu a fost deschisă complet.

Indicații importante

Nu amplasați aparatul în apropierea câmpurilor magnetice și nu amplasați obiecte magnetice în apropierea aparatului.

Pot fi provocate deschideri nedorite ale uşii.

Nu blocați și nu țineți de ușă în timpul procesului de deschidere!

Dacă se blochează sau se ține de ușă în timpul procesului de deschidere, se activează cuplajul de siguranță.

Se aud pârâituri puternice, repetate.

Nu apăsați sau țineți de mânerul tip bară în timpul procesului de închidere!

Dacă se blochează mânerul tip bară în timpul procesului de închidere, acesta nu mai ajunge în poziția sa inițială.

În poziția inițială, mânerul tip bară este aliniat cu partea frontală a aparatului.

Deplasați mânerul tip bară înapoi în poziția inițială

Scoateți ștecherul din priză, așteptați cca 5 secunde și conectați-I din nou.

Mânerul tip bară se deplasează înapoi în poziția inițială.

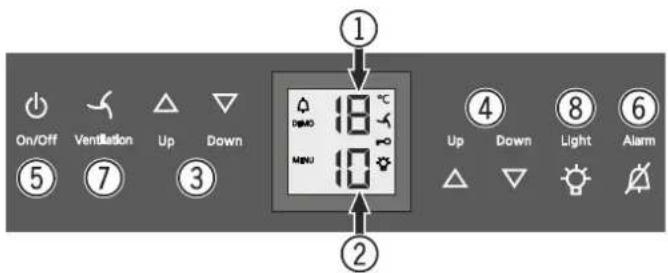

Elemente de operare și control

Panoul electronic de operare dispune de "tehnologia tastelor capacitive". Fiecare funcție poate fi activată prin atingerea simbolului respectiv.

Punctul de atingere exact se află între simbol și scris

On/Off Ventilation Up Down ⑤ ⑦ ③ ① 18 °C DINO MENU ② Up Down Light Alarm ④ ⑧ ⑥

(1) Afişajul temperaturii pentru compartimentul de sus
(2) Afisajul temperaturii pentru compartimentul de jos
(3) Taste de reglare a temperaturii pentru compartimentul de sus
(4) Taste de reglare a temperaturii pentru compartimentul de jos
(5) Buton de pornire/oprire (pornirea și oprirea aparatului)
(6) Buton de oprire a alarmei
(7) Buton pentru ventilator
(8) Buton de pornire/oprire pentru iluminatul interior

Simboluri de pe display

Alarmă (simbolul clipește când temperatura din interior este prea înaltă)

DEMO Modul de prezentarea este activ

MENU Modul de reglare este activ (activarea siguranței pentru copii și reglarea luminozității displayului)

Ventilatorul din interior funcționează în permanență

Siguranța pentru copii este activă

Iluminatul interior este activat permanent

Pornirea și oprirea aparatului

Pornire

Apăsați butonul On/Off până când se aprinde afișajul temperaturii.

On/Off

Oprire

Apăsați butonul On/Off cca. 3 secunde, până când se stinge afișajul temperaturii.

Reglarea temperaturii

Temperatura poate fi reglată independent, în fiecare din cele două compartimente.

Up Down ① 18 °C ② 10 Up Down

(1) Compartimentul de sus
(2) Compartimentul de jos

Reducere temperatură/mai rece

Apăsați butonul de reglare Down.

Creştere temperatură/mai cald

Apăsați butonul de reglare Up.

• La prima apăsare a butonului începe să clipească afișajul.
• Prin apăsarea în continuare modificati setarea temperaturii.
• La cca. 5 sec. după ultima apăsare a butonului, sistemul electronic comută și se afișează temperatura reală.

Temperatura se poate regla între +5 °C și +20 °C.

Următoarele temperaturi de consum sunt recomandate pentru diferitele sortimente de vin.

Vin roşu +14 °C până la +20 °C

Vin rosé +10 °C până la +12 °C

Vin alb +8 °C până la +12 °C

Vin spumant, Prosecco +7 °C până la +9 °C

Şampanie +5 °C până la +7 °C

Pentru depozitarea pe termen lung a vinurilor, se recomandă o temperatură de +10 °C până la +12 °C.

Ventilator

Ventilatorul din interior garantează o temperatură interioară constantă și egală și un climat propice pentru depozitarea vinului.

Prin activarea butonului de ventilare Ventilation crește din nou umiditatea aerului din aparat, având un efect pozitiv asupra depozitării pe termen lung.

Ventilation

Umiditatea crescută a aerului previne pe termen lung uscarea dopului.

Alarmă de deschiderea uşii

Dacă ușa este deschisă timp de peste 60 de secunde, se declanșează o avertizare sonoră.

Dacă ușa trebuie să rămână deschisă mai mult timp pentru alimentare, puteți dezactiva avertizarea sonoră prin apăsarea butonului de alarmă Alarm.

Alarm

După închiderea ușii, avertizarea sonoră este din nou funcțională.

Alarmă de temperatură

În cazul temperaturilor interioare nepermise, se declanșează avertizarea sonoră și clipește afișajul temperaturii.

- Dezactivați avertizarea sonoră prin apăsarea butonului de alarmă Alarm.

După o pană de curent îndelungată este posibil ca temperatura interioară să fi crescut prea mult. După reconectarea curentului, scăderea temperaturii poate fi observată pe afișaj.

Când valoarea setată a temperaturii interioare a fost atinsă, afișajul temperaturii nu mai clipește.

Alarmă de temperatură în caz de defectiune a aparatului

În cazul unei defectiuni a aparatului, temperatura din interior poate să crească sau să scadă prea mult. Se declanșează avertizarea sonoră și clipește afișajul temperaturii.

- Dezactivați avertizarea sonoră prin apăsarea butonului de alarmă Alarm.

Dacă se afișează o temperatură prea ridicată (caldă) verificați mai întâi, dacă ușa este închisă corect.

Dacă după 1 oră afișajul temperaturii afișează în continuare o valoarea prea caldă sau prea rece, adresați-vă serviciului pentru clienti.

Dacă apare pe afișaj F1, F8, E1, E2, E7 sau E8, există o defecti-une la aparat. În acest caz, adresați-vă serviciului pentru clienti.

Mod de reglare

Prin mod de reglare puteți utiliza siguranța pentru copii și modifica intensitatea iluminatului afișajului. Cu ajutorul siguranței pentru copii puteți asigura aparatul contra opririi nedorite și modificării neintenționate a temperaturii.

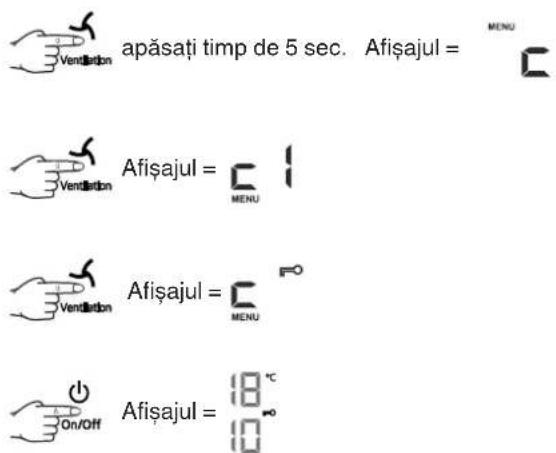

Activarea siguranței pentru copii

apăsați timp de 5 sec. Afișajul = MENU Afișajul = MENU Afișajul = MENU Afișajul = On/Off Afișajul = °C

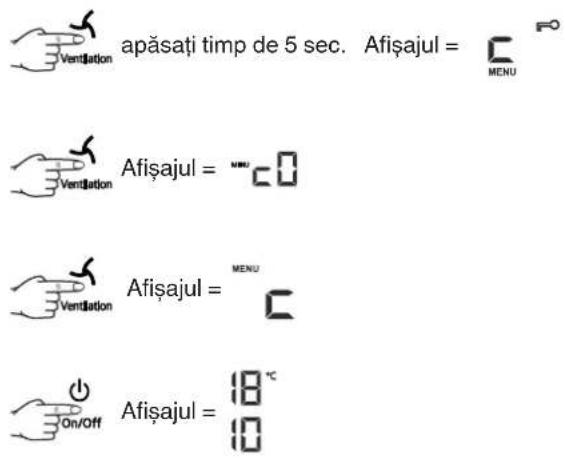

Dezactivarea siguranței pentru copii

apăsați timp de 5 sec. Afișajul = MENU Afișajul = MENU Afișajul = MENU Afișajul = 18 °C On/Off

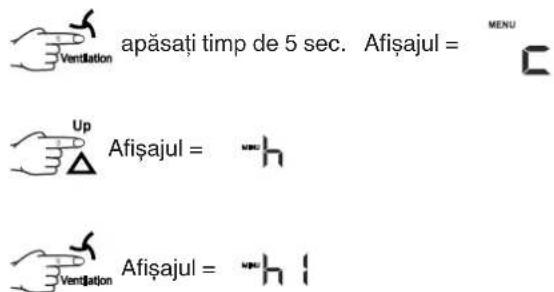

Reglarea intensității iluminatului displayului

apăsați timp de 5 sec. Afișajul = MENU Up Afișajul = h Afișajul = h l

Cu butoanele Up sau Down selectați setarea dorită.

h0 = iluminat display oprit

h1 = intensitate a iluminatului minimă

h5 = intensitate a iluminatului maximă

Ventilation Afişajul = On/Off Afişajul = 18 °C 10

Intensitate setată a iluminatului se activează după un minut.

Indicatie

Dacă se apasă un buton, displayul luminează timp de 1 minut cu intensitatea maximă a iluminatului.

La punerea în funcțiune a aparatului, intensitatea iluminatului setată doar după ce se atinge temperatura interioară este afișată a aparatului.

Illuminat interior

Illuminatul interior se face printr-o bridă luminoasă cu LED în partea de sus a compartimentului respectiv.

Iluminatul interior pornește întotdeauna când se deschide ușa aparatului. Iluminatul interior se oprește la cca. 5 secunde de la închiderea ușii.

Dacă doriți ca iluminatul interior să lumineze și când ușa este închisă, apăsați butonul Light.

Light

Indicatie

Această funcție activează la iluminatul ambelor compartimente.

Se poate fi setată și intensitatea luminii iluminatului.

- Apăsați butonul Light.

- Tineți apăsat butonul Light și setați concomitent intensitatea luminii (mai mare sau mai mică cu butoanele de reglare a temperaturii.

18 °C 10 °C Up Down Light

Indicație: Luminozitatea se modifică în toate compartimentele.

Illuminare
Clasa de eficiență energetică1	Sursă de lumină
Acest produs conține o sursă de lumină de clasa de eficiență energetică G	LED
1 Aparatul poate conține surse de lumină cu diferite clase de eficiență energetică. Cea mai redusă clasă de eficiență energetică este indicată.

Etichete de inscriptionare

Aparatului îi este atașată o etichetă de inscriptionare pentru fiecare raftul din lemn.

Pe acesta puteți trece sortimentele de vin depozitate în fiecare compartiment.

Etichete de inscriptionare suplimentare puteți obține din magazinele de specialitate.

Schimbul de aer cu filtru cu cărbune activ

Vinurile se dezvoltă în permanență, în funcție de condițiile mediului înconjurător.

De aceea, calitatea aerului este decisivă pentru conservare.

Vă recomandăm schimbarea anuală a filtrului din imagine, pe care îl puteți comanda la magazinele de specialitate.

Schimbarea filtrului

- Apăsați în interior capacul și eliberați-l.

- Scoateți filtrul.

- Introduceți filtrul.

- Asezați capacul, apăsați-l în interior până la opritor și eliberați-l.

Capacul se blochează automat.

Se aude un clic.

Demontarea și montarea rafturilor din lemn

Rafturile din lemn pot fi demontate pentru uşurarea curățirii spațiului interior.

Demontarea raftului din lemn

Deblocați raftul din lemn, trăgând partea stângă și dreaptă din spate în sus, extrageți-l din aparat.

Montarea raftului din lemn

Trageți sinele de extragere înspre exterior Asezați raftul din lemn cu scobiturile pe bolțurile de prindere.
Împingeți raftul din lemn cu șinele de extragere în aparat, până la opritor.

Apă satir aftuld in lem n până în spate, ast fel încât să se fixeze în față.
Apăsați și fixați raftul din lemn în jos în partea din spate stânga și dreapta și fixați.

Schița de depozitare

pentru sticle de Bordeaux de 0,75 I conform Normei NF H 35-124

EWTgb/gw 1683

Număr de sticle 5 5 5 4 5 4 5 5

Total 33 de sticle

EWTgb/gw 2383

Număr de sticle 5 5 4 5 5 4 5 4 5 4 5 4 5

Total 51 de sticle

EWTgb/gw 3583

Număr de sticle 5 5 5 4 5 4 5 5 4 5 4 5 4 5 4 5 4 5 4 5 Total 83 de sticle

Schița de depozitare Panou de prezentare

Încărcarea maximă pentru fiecare raftul din lemn este de 25 kg.

Curățarea

Nerespectarea indicatiilor poate cauza alterarea alimentelor.

AVERTIZARE

Înaintea curățării, trebuie să scoateți în mod obligatoriu aparatul din priză. Scoateți ștecherul din priză sau deconectați siguranța!

Este obligatorie curățarea periodică a suprafețelor care pot intra în contact cu alimentele și a sistemelor de drenaj accesibile!

Dacă ușa rămâne deschisă pentru o perioadă mai lungă, poate avea loc o creștere semnificativă a temperaturii în compartimentele aparatului.

• Curățați spațiul interior, dotările și pereții exteriori cu apă călduță și puțin detergent. Nu utilizați în niciun caz substanțe de curățare, resp. chimice, cu conținut de granulat sau acid.
• Utilizați, pentru curățarea suprafețelor din sticlă, o substanță de curățare pentru sticlă, iar pentru suprafețele din inox o substanță de curățare pentru inox din comerț.

PRUDENTĂ

Pericol de avariere a componentelor aparatului și pericol de accidentare cauzate de aburi fierbinti.

Nu curățati aparatul cu aparate de curățat cu aburi!

• Aveți grijă, să nu pătrundă apă de curățare în piesele electrice și în grilajul de ventilație.
• Uscați totul temeinic cu o lavetă.
• Nu deteriorați sau îndepăratați placa tipologică din interiorul aparatului - este importantă pentru serviciul pentru clienți.

În cazul în care aparatul este gol pentru o perioadă mai mare de timp, trebuie oprit, decongelat, curățat și uscat, iar ușa trebuie menținută deschisă, pentru a se evita formarea mucegaiului.

Defecțiuni

• Pe displayul afişajului apare F0, F1, E1, E2, E7 sau E8.
  – Există o defectiune la aparat. Apelati la serviciul pentru clienti.
• Ventilatoarele din interiorul aparatului funcționează, deși funcția ventilatorului este dezactivată și compresorul (agregatul de răcire) este oprit.
  – Acesta este un mod de funcționare normal, în funcție de temperatura interioară setată și de temperatura mediului înconjurător la locul de depozitare.

Puteți remedia următoarele defectiuni prin verificarea cauzelor posibile.

• Aparatul nu funcționează. Verificați dacă
• aparatul este pornit,
  – ştecherul este introdus în priză,
  – siguranța prizei este în regulă.

• La introducerea ștecherului în priză, agregatul de răcire nu pornește, însă pe afișajul temperaturii apare o valoare. – Este activat mod de prezentare. Apelați la serviciul pentru clienti.

• Zgomotele sunt prea tari. Verificați dacă

• aparatul stă pe podea,
• mobila sau obiectele învecinate vibrează din cauza agregatului de răcire în funcțiune. Luați în considerare, că nu pot fi evitate zgomotele de curgere din circuitul de răcire.
• Compresoarele regulatoare de turații pot produce diverse zgomote de funcționare în diferitele trepte de turație. Zgomotul este normal.

- Temperatura nu este suficient de scăzută. Verificați

– setarea conform secțiunii „Reglarea temperaturii“, a fost setată valoarea corectă?
– dacă termometrul introdus separat afișează valoarea corectă.
– Evacuarea aerului este în ordine?
- Locul de montare este prea aproape de o sursă de căldură?

- Compresorul funcționează timp îndelungat.

- Compresorul comută la o turație redusă în cazul necesarului scăzut de răcire. Chiar dacă astfel se prelungește durata de funcționare, se economisește energie. Acest lucru este normal la modelele cu economisire de energie.

- Un bârâit gros

– Sunetul este produs de către zgomotele trecerii aerului prin ventilator. Zgomotul este normal.

- Iluminatul interior nu funcționează.

– Aparatul nu este pornit.

Porniti aparatul.

- Uşa a fost deschisă mai mult de 15 min.

Illuminatul interior se opreşte automat după cca 15 min., dacă ușa este deschisă.

– Iluminatul cu LED este defect și capacul este aariat.

Dacă nu există niciuna dintre cauzele de mai sus și nu puteț îndepărta dvs. defectiunea, vă rugăm să vă adresați celui mai apropiat serviciu pentru clienți. Comunicați-ne denumirea tipului (1), numărul de service (2) și numărul de serie (3) de pe placa tipologică.

XXX 9999 Index 99 X / 999 Serv./Nr./No. Service 9999999-99 ① ② ③ 99.999.999.9 Nutzerlöse: Kg (K) / (B) / (C) / (D) Nordafrika: Kg (K) / (F) / (G) / (H) Wolfe: U.S. Tc (K) / (F) / (G) / (H) Capre: M Tc (F) / (G) / (H) kg 24 ft R 600m x 0 V A A2 - V -12 3 99.999.999.9

Pozitia plăcii tipologice este indicată în capitolul Descrierea aparatului.

Scoaterea din funcțiune

Dacă aparatul este scos din funcțiune pentru un timp îndelungat: Opriți aparatul, scoateți ștecherul din priză sau opriți, respectiv deșurubați siguranțele presetate.

Curățați aparatul și lăsați ușa deschisă pentru a preveni formarea mirosurilor.

Aparatul îndeplinește dispozițiile în vigoare privind siguranța și corespunde directivelor europene 2014/35/EU, 2014/30/EU, 2009/125/CE și 2011/65/EU.

Instrucțiuni de utilizare

1 Vedere de ansamblu asupra aparatului.... 3

1.2 Vedere de ansamblu a aparatului și dotărilor..... 3

1.3 SmartDevice....4

1.4 Domeniul de utilizare a aparatului.... 4

1.5 Conformitate....4

1.6 Substanțe SVHC în conformitate cu regulamentul REACH....4

1.7 Baza de date EPREL.... 4

2 Instructiuni generale de siguranță.... 5

3 Modul de functionare al display-ului Touch & Swipe....6

3.1 Navigarea și explicitarea simbolurilor.... 6

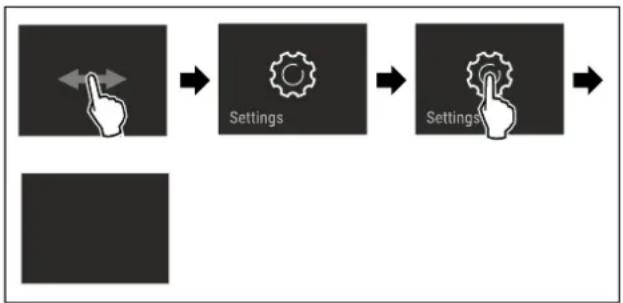

3.2 Meniuri....7

3.3 Mod de repaus....7

4 Punere în funcțiune....7

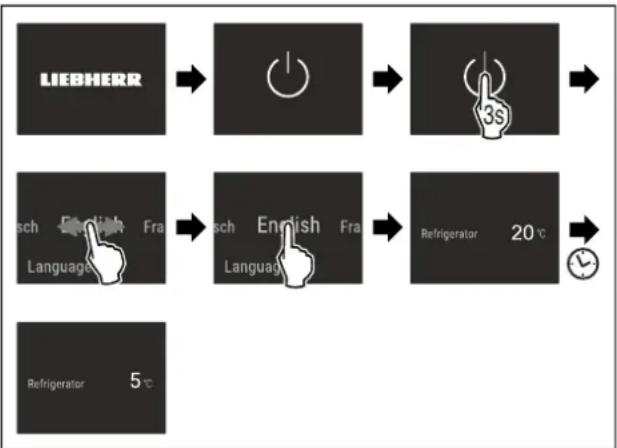

4.1 Pornirea aparatului (prima punere în funcțiune).... 7

5 Depozitare....8

5.1 Indicatii privind depozitarea.... 8

5.2 Frigider 8

5.3 BioFresh....8

5.4 Intervale de depozitare.... 9

6 Economisirea energiei....9

7 Deservire.... 10

7.1 Elementele de operare și de afişare.... 10

7.1.1 Afişaj Status....10

7.1.2 Simboluri de afişare....10

7.2 Functiile aparatului.... 10

7.2.1 Indicatii referitoare la functiile aparatului.....10

Deconectarea aparatului....10

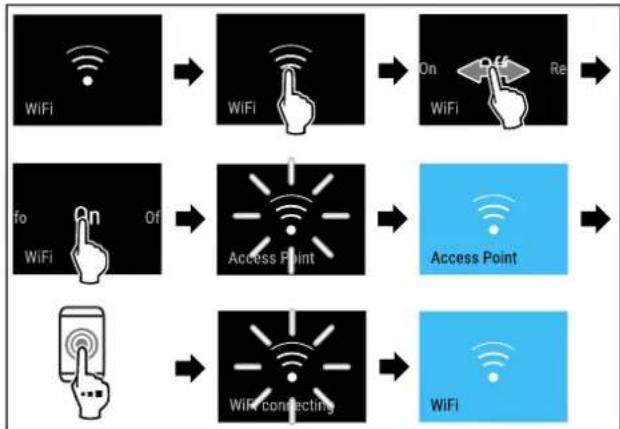

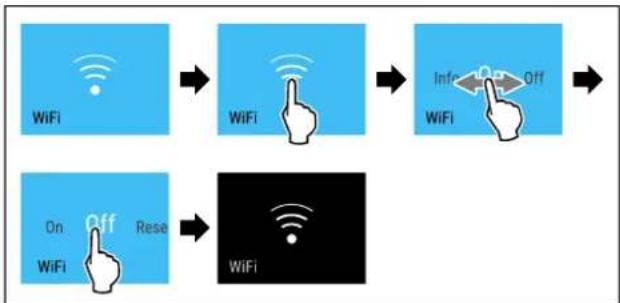

WLAN....10

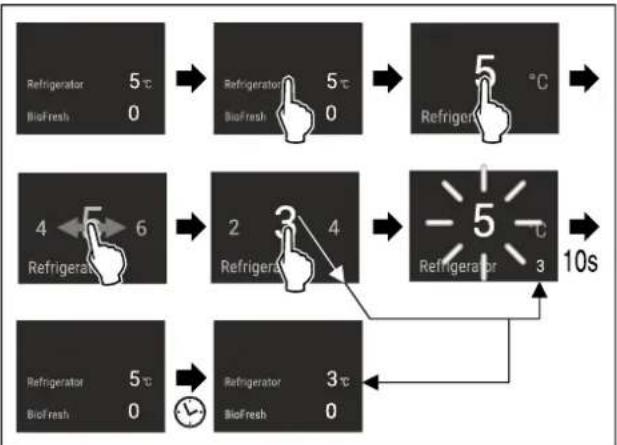

Temperatură....11

Unitate de temperatură....11

BioFresh B-Value 12

D-Value....12

SuperCool....12

PartyMode 12

HolidayMode....13

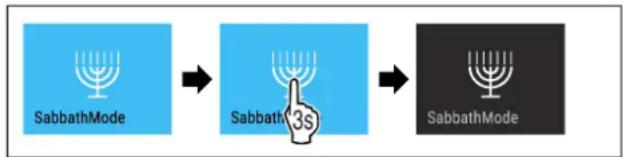

SabbathMode....13

EnergySaver 13

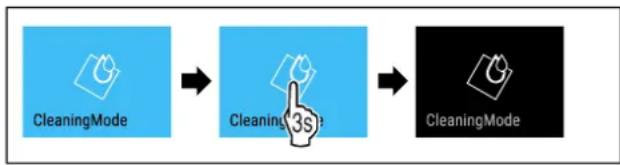

CleaningMode....14

Luminozitate display....14

Alarmă ușă....14

Blocare introducere....15

Limbă....15

Informații despre aparat....16

Software....16

Atentionare....16

Mod demo....16

Resetare pe reglajele din fabricatie....17

7.3 Mesaje de eroare.... 17

7.3.1 Avertizări....17

8 Dotare.... 17

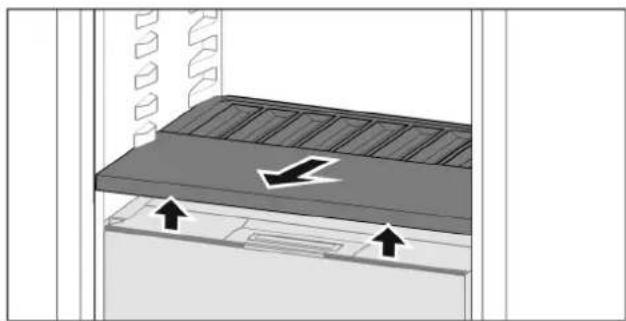

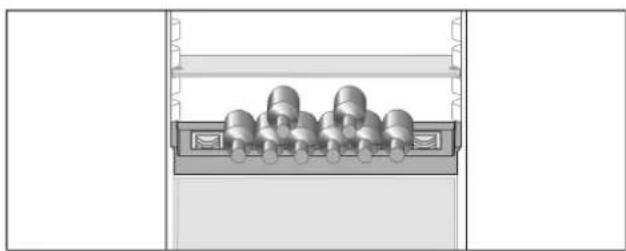

8.1 Raft variabil pentru sticle.... 17

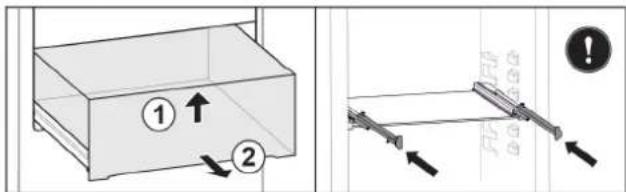

8.2 Sertare.... 18

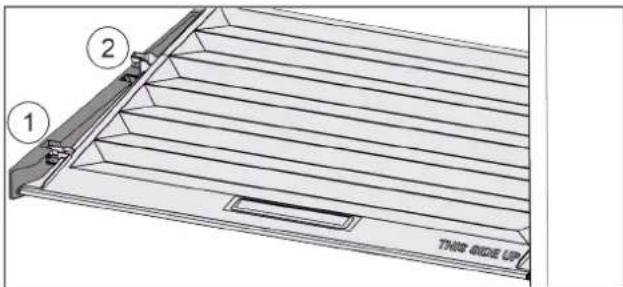

8.3 Capac Fruit & Vegetable-Safe.... 18

8.4 Reglarea umidității.... 19

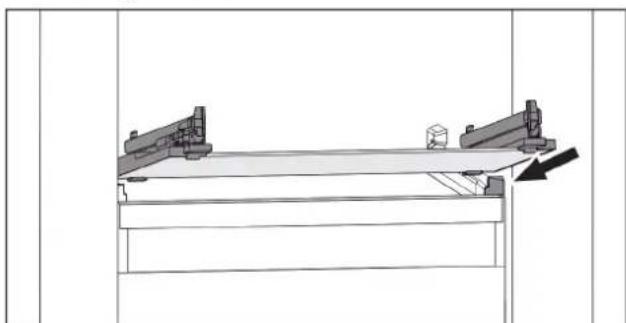

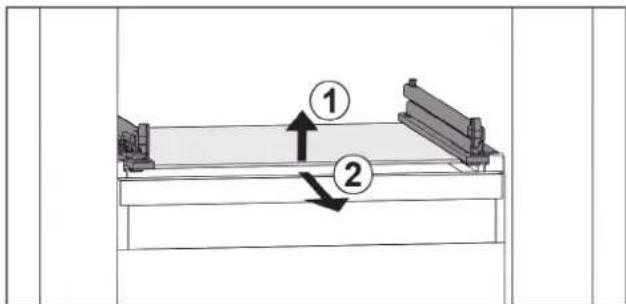

8.5 Plăcile de sticlă.... 19

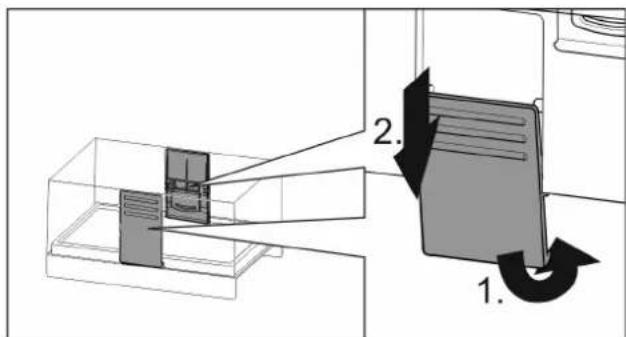

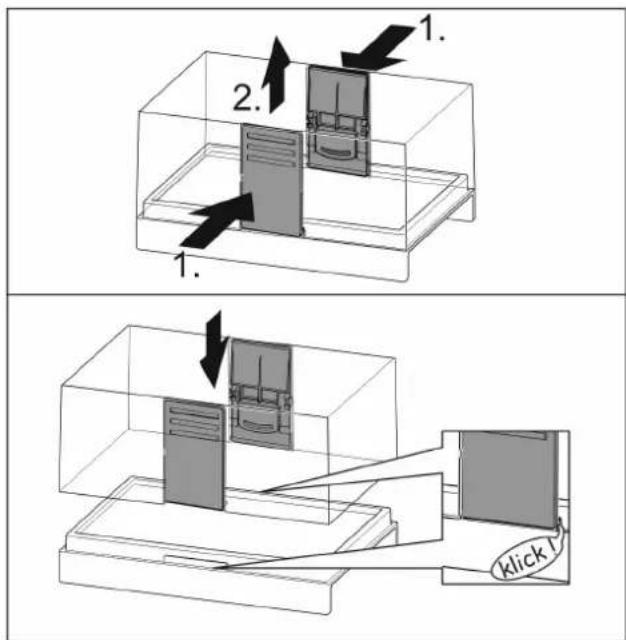

8.6 Cutie pentru unt.... 20

8.7 Suport pentru ouă.... 20

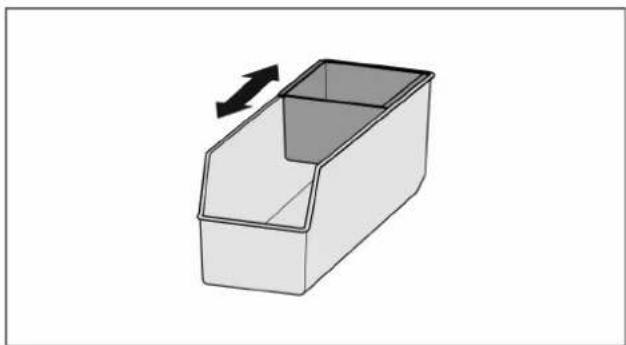

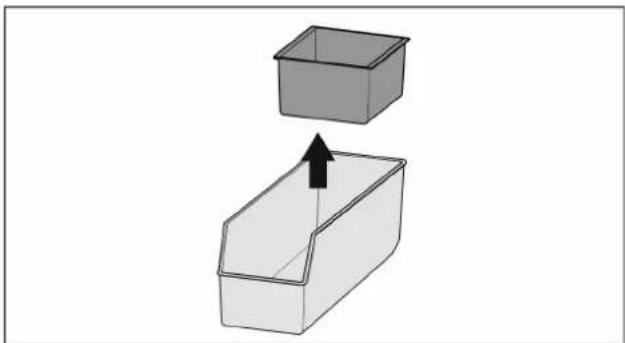

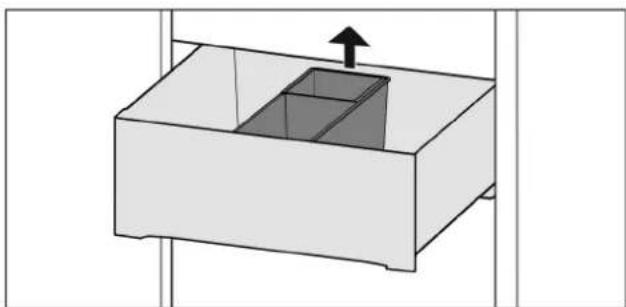

8.8 FlexSystem.... 20

9 Întreținere.... 21

9.1 Filtru de cărbune activ-FreshAir.... 21

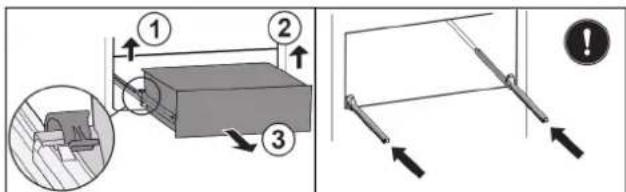

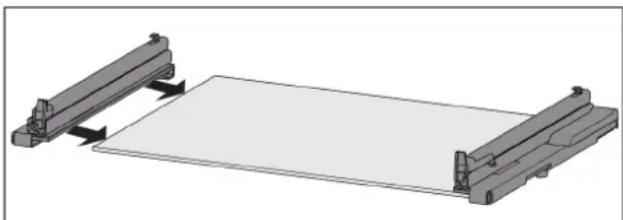

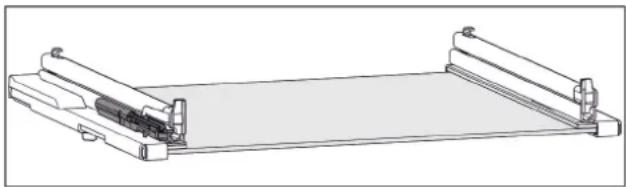

9.2 Dezasamblare / montare sisteme de extragere..... 21

9.3 Dezghetarea aparatului.... 22

9.4 Curățarea aparatului.... 22

10 Ajutor pentru clienti.... 23

10.1 Date tehnice.... 23

10.2 Zgomote de functionare.... 23

10.3 Defectiune tehnică.... 23

10.4 Centrul de service.... 25

10.5 Plăcuță de fabricație.... 25

11 Scoaterea din functiune.... 25

12 Eliminare ca deșeu.... 25

12.1 Pregătirea aparatului pentru eliminarea ca deșeu. 25

12.2 Eliminarea aparatului ca deșeu în mod ecologic.... 25

Producătorul lucrează permanent la dezvoltarea tuturor tipurilor și modelelor. Din acest motiv, vă rugăm să înțelegeți că trebuie să ne rezervăm dreptul de a efectua modificări în ceea ce privește forma, dotarea și tehnica.

Simbol

Explicatie

Citirea manualului

Pentru a vă familiariza cu toate avantajele oferite de noul dumneavoastră aparat, vă rugăm să citiți cu atenție indicațiile din prezentul manual de utilizare.

Simbol Explicație

Manualul complet pe internet

Manualul amănunțit este disponibil pe internet prin scanarea codului QR de pe partea frontală a acestui manual sau prin introducerea numărului de service la home.liebherr.com/fridge-manuals.

Găsiți numărul de service pe plăcuța de fabricație:

Fig. Representare exemplificativă

Verificarea aparatului

Verificați toate piesele cu privire la daune din timpul transportului. Adresați-vă în caz de plângeri comerciantului sau serviciului pentru clienti.

Abateri

Manualul este valabil pentru mai multe modele, prin urmare sunt posibile unele abateri. Paragrafele, care sunt valabile numai pentru anumite aparate, sunt marcate cu o steluță (*).

Instrucțiuni de manevrare și rezultatele actiunii

Instructiunile de manevrare sunt marcate cu o ▶.

Rezultatele actiunii sunt marcate cu o ▷.

Videoclipuri

Videoclipurile referitoare la aparate sunt disponibile pe canalul de YouTube al Liebherr-Hausgeräte.

Aceste instrucțiuni de utilizare sunt valabile pentru:

IRBP..i	5170
IRBPbsci	5170

1 Vedere de ansamblu asupra aparatului

Verificați toate piesele cu privire la daune din timpul transportului. În cazul în care aveți plângeri, contactați comerciantul sau serviciul pentru clienți. (vezi 10.4 Centrul de service)

Livrarea constă din următoarele piese:

• Aparat încorporat
• Dotare (în funcție de model)
• Material de montaj (în funcție de model)
• «Quick Start Guide»
• «Installation Guide»
• Broşură de service

1.2 Vedere de ansamblu a aparatului și dotărilor

A C B

Fig. 1 Reprezentare exemplificatoare

Domeniul de temperaturi

(A) Frigider (C) Zona cea mai rece
(B) BioFresh

Dotarea

(1) Elemente de operare (6) Capac Fruit & Vegetable-Safe
(2) Ventilator cu filtrul cu cărbune activ FreshAir (7) Fruit & Vegetable-Safe
(3) Sertar de sticlă (8) Deschizătură de scurgere
(4) Suport pentru sticle (9) Meat & Dairy-Safe
(5) Raft pentru sticle variabil (10) Plăcuță de fabricație

Indicație privind încărcarea

Fig. 2

Încărcătura fiecărui sertar este de maxim 22 kg.

Încărcătura totală este de maxim 50 kg, dacă extra-geți toate sertarele concomitent.

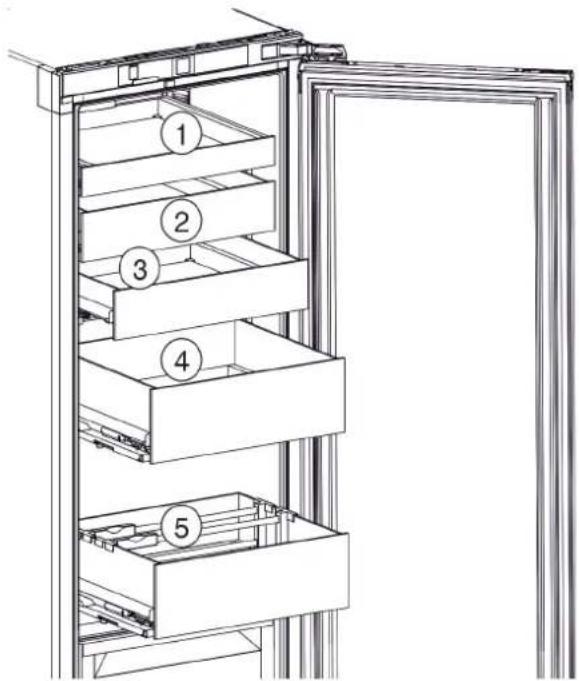

Indicatie

Rafturile, sertarele sau coşurile sunt amplasate în starea de livrare pentru o eficiență energetică optimă. Modificările dispunerii în cadrul posibilităților de inserare existente, de ex. ale polițelor în frigider, nu au însă nicio efect asupra consumului de energie.

1.3 SmartDevice

SmartDevice este soluția de conectare în rețea pentru frigiderul dumneavoastră.

Dacă aparatul dumneavoastră este compatibil cu SmartDevice sau este pregătit pentru acesta, puteți integra aparatul rapid și simplu în WLAN. Cu aplicația SmartDevice vă puteți opera aparatul de la un echipament terminal mobil. În aplicația SmartDevice vă stau la dispoziție funcții suplimentare și posibilități de setare.

Aparat compatibil cu SmartDevice:

Aparatul dumneavoastră este compatibil cu SmartDevice. Pentru a putea conecta aparatul dumneavoastră cu WLAN, trebuie să descărcați aplicația SmartDevice.

Informații supli- mentare privind SmartDevice:

smartdevice.liebherr.com

Descărcați aplicația SmartDevice:

După instalarea și configurarea aplicatiei SmartDevice puteți integra aparatul dumneavoastră cu ajutorul aplicatiei SmartDevice și funcției aparatului WLAN (vezi WLAN) în WLAN-ul dumneavoastră.

Indicatie

În următoarele țări nu este disponibilă funcția SmartDevice: Rusia, Belarus, Kazakhstan.

1.4 Domeniul de utilizare a aparatului

Utilizarea conformă cu destinația

Aparatul este destinat exclusiv răcirii alimentelor în domeniul casnic sau asemănător celui casnic. Acesta include, de exemplu, utilizarea

• în bucătării personale, pensiuni cu mic dejun inclus,
• de către oaspeti în casele de oaspeti, hoteluri, moteluri și alte spații de cazare,
• în serviciile de catering și alte servicii similare în comerțul cu ridicata.

Aparatul nu este adecvat pentru înghețarea alimentelor.

Orice alt tip de utilizare este interzis.

Modalitățile de utilizare eronate previzibile

Următoarele modalități de utilizare sunt explicit interzise:

- Depozitarea și răcirea medicamentelor, a plasmei sanguine, a preparatelor de laborator sau a altor materiale și

produse asemănătoare care intră sub incidenta directivei pentru produse medicale 2007/47/CE

- Exploatarea în domenii cu pericol de explozie

Utilizarea abuzivă a aparatului poate cauza deteriorarea produselor depozitate sau alte-rarea acestora.

Clasele de climă

Aparatul este proiectat, în funcție de clasa de climă, pentru utilizarea între anumite limite de temperatură a mediului înconjurător. Clasa de climă corespunzătoare aparatului dumnea-voastră este indicată pe marca de fabricație.

Indicatie

▶ Pentru a asigura o functionare optimă, respectați temperaturile ambiante indicate.

Clasa de climă	pentru temperaturi ale mediului înconju-rător de
SN 10 °C până la	32 °C
N 16 °C până la	32 °C
ST 16 °C până la	38 °C
T 16 °C până la	43 °C
SN-ST 10 °C până la	38 °C
SN-T 10 °C până la	43 °C

1.5 Conformitate

Etanseitatea circuitului de agent frigorific este verificată. Aparatul în stare montată respectă normele de siguranță admisibile precum și directivele corespunzătoare.

Pentru piața Aparatul corespunde directivei UE: 2014/53/UE.

Pentru piața Aparatul corespunde Radio Equipment GB: Regulations 2017 SI 2017 No. 1206.

Textul complet al declarației de conformitate UE este disponibil la următoarea adresă de internet: www.Liebherr.com

Compartimentul BioFresh îndeplinește condițiile impuse unui compartiment frigorific, conform DIN EN 62552:2020.

1.6 Substanțe SVHC în conformitate cu regulamentul REACH

La următorul link puteți verifica dacă aparatul dvs. conține substanțe SVHC în conformitate cu regulamentul REACH: home.liebherr.com/de/deu/de/liebherr-erleben/nachhaltigkeit/umwelt/scip/scip.html

1.7 Baza de date EPREL

Începând cu 1 martie 2021 informațiile referitoare la identificarea consumului de energie și cerințele pentru ecodesign se găsesc în baza de date a produselor (EPREL). Sub următorul link https://eprel.ec.europa.eu/ ajungeți la baza de date a produselor. Aici vi se solicită introducerea identificatorului modelului. Identificarea modelului se găsește pe plăcuța de fabricație.

2 Instructiuni generale de siguranță

Păstrați cu grijă prezentele instrucțiuni de utilizare, astfel încât să le aveți la îndemână în orice moment.

Dacă retransmiteți aparatul, înmânați mai departe și instrucțiunile de utilizare la pose-sorul ulterior.

Pentru a utiliza aparatul conform prescripțiilor și în siguranță, citiți prezentele instrucțiuni de utilizare cu atenție înainte de utilizare. Urmați în permanență instrucțiunile, indicațiile de securitate și indicațiile de avertizare cuprinse în acestea. Acestea sunt importante, astfel încât să puteți instala și exploata aparatul în siguranță și în stare impecabilă.

Pericole pentru utilizator:

• Acest aparat poate fi utilizat de copiii, precum și de persoane cu deficiențe fizice, senzoriale sau mentale, sau care nu dispun de experiență sau cunoștințe, dacă sunt supravegheate sau au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg pericolele rezultate. Copiii nu trebuie se joace cu aparatul. Curățarea și întreținerea de către utilizator nu trebuie executate de către copii nesupravegheati. Copiii cu vârsta între 3-8 ani au permisiunea de a încărca și descărca aparatul. Copiii cu vârsta de sub 3 ani trebuie ținuți la distanță de aparat, dacă acesta nu este supravegheat în permanentă.
• Priza trebuie să fie ușor accesibilă, pentru ca aparatul să poată fi deconectat rapid de la alimentarea electrică în caz de urgență. Ea trebuie să fie poziționată în afara zonei acoperite de partea posterioară a aparatului.
• Atunci când deconectați aparatul de la rețeaua electrică, apucați întotdeauna de ștecher. Nu trageti de cablu.
• În caz de defectiune, scoateți ștecherul din priză sau deconectați siguranța.
• Nu deteriorați cablul de conectare la rețeaua electrică. Nu folosiți aparatul cu un cablu de conectare la rețea defect.
• Reparațiile și intervențiile asupra aparatului trebuie executate numai de către serviciul de asistență a clienților sau alt personal de specialitate cu calificare corespunzătoare.

- Montați, conectați și evacuați aparatul la deșeuri numai în conformitate cu indicațiile din manual.

- Utilizați aparatul numai în stare montată.

Pericol de incendiu:

- Agentul frigorific utilizat (specificații pe marca de fabricație) este ecologic, dar inflamabil. Agentul frigorific scurs se poate aprinde.

• Nu deteriorați conductele circuitului de răcire.
• Nu umblați cu surse de foc în interiorul aparatului.
• Nu utilizați aparate electrice în interiorul aparatului (de exemplu aparate de curățare cu aburi, aparate de încălzire, aparate de preparare a înghețatei etc.).
• Dacă există scurgeri de agent de răcire: Îndepărtați orice flacără sau sursă de foc din apropierea locului de scurgere. Aeri sitii bine încăperea. Anunțați serviciul de asistență a clientilor.

- Nu depozitați în aparat substanțe explozive sau doze de spray cu substanțe inflamabile, ca de exemplu butan, propan, pentan etc. Dozele de spray respective pot fi recunoscute după conținutul sau simbolul flăcării imprimat pe acestea. Eventualele gaze degajate se pot aprinde din cauza componentelor electrice.

- Nu amplasati în apropierea aparatului lumânări aprinse, lămpi sau alte obiecte cu flacără deschisă, pentru a evita incendierea aparatului.

- Depozitați băuturile alcoolice sau alte recipiente care conțin alcool numai dacă sunt astupate etanș. Eventualul alcool degajat se poate aprinde din cauza componentelor electrice.

Pericol de cădere și răsturnare:

- Nu utilizati soclurile, sertarele, uşile etc. pe post de treaptă sau ca punct de sprijin. Acest lucru este valabil în special pentru copii.

- Nu consumați alimentele depozitate peste termen.

Pericol de degerare, senzații de amorțeală și dureri:

- Evitați contactul de prelungit al pielii cu suprafețe reci sau cu produse refrigerate/congelate sau luați măsuri de protectie, de ex. folosiți mănuși.

Pericol de rănire și de deteriorare:

• Aburul fierbinte poate produce vătămări. Nu utilizati pentru dezghețare aparate electrice de încălzire sau curățare cu abur, flacără deschisă sau spray-uri dejivrante.
• Nu îndepărtați gheata cu obiecte ascuțite.

Pericol de strivire:

- La deschiderea și închiderea ușii, nu introducți mâna în balama. Degetele pot fi prinse.

Simboluri pe aparat:

Simbolul se poate afla pe compresor. Acesta se referă la uleiul din compresor și atrage atenția asupra pericolului următor: în caz de ingerare și pătrundere în căile respiratorii poate provoca decesul. Această indicație are semnificație numai pentru reciclare. În regimul de funcționare normal nu există niciun pericol.

Simbolul se află la compresor și semnalează pericolul de substanțe inflamabile. Nu îndepărtați eticheta autocolantă.

Acesta sau o etichetă autocolantă similară se poate găsi pe partea din spate a aparatului. Aceasta indică faptul că există panouri de izolare în vid (VIP) sau panouri de perlit în ușă și/sau în carcasă. Această indicație are semnificație numai pentru reciclare. Nu îndepărtați eticheta autocolantă.

Respectați indicațiile de avertizare și indicațiile suplimentare specifice din capitolele corespunzătoare:

	PERICOL	marchează o situație de pericol imediat, care va cauza vătămări corporale grave sau mortale dacă nu este evitată.
	AVERTIZARE	marchează o situație periculoasă, care ar putea cauza vătămări corporale grave sau mortale dacă nu este evitată.
	PRECAUTIE	marchează o situație periculoasă, care ar putea cauza vătămări corporale ușoare sau medii dacă nu este evitată.
	ATENTIE	marchează o situație periculoasă, care ar putea cauza pagube materiale dacă nu este evitată.
	Indicație	marchează indicații importante și sfaturi utile.

3 Modul de functionare al displayului Touch & Swipe

Operati aparatul dumneavoastră cu display-ul Touch & Swipe. Cu display-ul Touch & Swipe (în continuare denumit display) selectați funcțiile aparatului prin atingere sau glisare. Dacă nu executați nicio acțiune pe display timp de 10 secunde, afișajul sare fie la meniul de rang superior sau direct înapoi la afișajul de status.

3.1 Navigarea și explicitarea simbolurilor

În figuri sunt utilizate diferite simboluri pentru navigarea cu display-ul. Următorul tabel descrie aceste simboluri.

Simbol Descriere
	Atingeți scurt display-ul:Activați/dezactivați funcția.Confirmați selecția.Deschideți submeniul.
	Atingeți display-ul cu o indicare a timpului indicată (de ex. timp de 3 secunde):Activați/dezactivați funcția sau valoarea.
	Glisați spre dreapta sau spre stânga:Navigați în meniu.
	Atingeți scurt simbolul Înapoi:Săriți înapoi un nivel de meniu.
	Atingeți simbolul Înapoi timp de 3 secunde:Săriți înapoi la afișajul de status.
	Săgeată cu ceas:Durează mai mult de 10 secunde, până când apare următorul afișaj pe display.
	Săgeată cu indicarea timpului:Durează timpul indicat, până când apare următorul afișaj pe display.
	Simbolul "Deschidere meniu de setări":Navigați la meniul de setări și deschi-deți-l.Dacă este necesar: Navigați în meniul de setări la funcția dorită.(vezi 3.2.1 Deschidere meniu de setări)
	Deschideți simbolul "Meniu extins":Navigați la meniul extins și deschi-deți-l.Dacă este necesar: Navigați în meniul extins la funcția dorită.(vezi 3.2.2 Deschidere meniu extins)
Nicio acțiune într-un interval de 10 secunde	Dacă nu executați nicio acțiune pe display timp de 10 secunde, afișajul sare fie la meniul de rang superior sau direct înapoi la afișajul de status.
Deschideți ușa și închideți-o din nou.	Dacă deschideți și închideți din nou ușa, afișajul sare direct înapoi la afișajul de status.

Observație: Figurile display-ului sunt reprezentate cu noțiuni în engleză.

3.2 Meniuri

Funcțiile aparatului sunt distribuite în meniuri diferite:

Meniu Descriere
Meniu principal	Dacă conectați aparatul, vă aflați automat în meniul principal.De aici navigați la cele mai importante funcții ale aparatului, la meniul de setări și la meniul extins.
Meniu de setări	Meniu de setări conține funcții suplimentare ale aparatului pentru setarea aparatului dumneavoastră.
Meniu extins Meniu	Meniu extins conține funcții speciale ale aparatului pentru setarea aparatului dumneavoastră. Accesul la meniul extins este protejat prin codul numeric 1 5 1.

3.2.1 Deschidere meniu de setări

Fig. 3 Reprezentare exemplificatoare

▶ Executați pașii de acțiune conform figurii.
▷ Meniul de setare este deschis.
▶ Dacă este necesar: Navigați la funcția dorită.

3.2.2 Deschidere meniu extins

Fig. 5 Reprezentare exemplificatoare, accesul cu codul numeric 151

▶ Executați pașii de acțiune conform figurii.
▷ Meniul extins este deschis.
▶ Dacă este necesar: Navigați la funcția dorită.

3.3 Mod de repaus

Dacă nu atingeți display-ul timp de 1 minut, acesta trece în modul de repaus. În modul de repaus este atenuată lumino-zitatea afișajului.

3.3.1 Încheiere mod de repaus

▶ Atingeti scurt display-ul cu degetul.
▷ Modul de repaus este încheiat.

4 Punere în funcțiune

4.1 Pornirea aparatului (prima punere în funcțiune)

Asigurați-vă că sunt îndeplinite următoarele condiții necesare:

□ Aparatul este montat și racordat corespunzător instrucțiunilor de montaj.
☐ Toate benzile adezive, foliile adezive și de protecție, precum și siguranțele de transport din și de la aparat sunt îndepărtate.
□ Toate inserturile publicitare din sertare sunt extrase.
Modul de functionare al display-ului Touch & Swipe este cunoscut. (vezi 3 Modul de functionare al display-ului Touch & Swipe)

Conectați aparatul prin intermediul display-ului Touch & Swipe:

▶ Dacă display-ul este în modul de repaus: Atingeți scurt display-ul.
▶ Executați pașii de actiune conform figurii.

Fig. 6 Reprezentare exemplificatoare

▷ Apare afişajul de status.
▷ Aparatul se răcește la temperatura țintă setată din fabricație.
Aparatul pornește în modul demo (apare afișajul de status cu DEMO): Dacă aparatul pornește în modul demo, puteți dezactiva modul demo în interval de 5 minute. (vezi Mod demo)

Informații suplimentare:

- Puneti în funcțiune SmartDevice. (vezi 1.3 SmartDevice) și (vezi WLAN)

Indicatie

Producătorul recomandă:

▶ Aşezarea produselor alimentare: Aşteptați aproximativ 6 ore, până când este atinsă temperatura setată.
▶ Respectați indicațiile privind depozitarea. (vezi 5.1 Indicații privind depozitarea)

Indicatie

Puteți obține accesorii din Liebherr-Hausgeräte-Shop la home.liebherr.com/shop/de/deu/zubehor.html.

5 Depozitare

5.1 Indicații privind depozitarea

AVERTIZARE

Pericol de incendiu

▶ Nu utilizati aparate electrice în spațiul de alimente al aparatului, dacă nu au fost recomandate de producător.

Indicatie

Consumul de energie creşte și puterea de răcire scade atunci când ventilația nu este suficientă.

► Mentineți întotdeauna libere fantele.

Respectați următoarele prescripții referitoare la depozitare:

• Mențineți libere fantele pentru aer din interior de la peretele posterior.
• Mentineți libere fantele pentru aer de la ventilator.
• Ambalați sau acoperiți alimentele care preiau sau degajă ușor miros sau aromă în recipiente închise.
• Ambalati carnea crudă sau peştele crud în recipiente curate, închise. Acest lucru împiedică carnea sau peştele să atingă alte alimente sau să se scurgă pe acestea.
• Păstrați lichidele în recipiente închise.
• Depozitați alimentele la distanță unele de altele, astfel încât aerul să circule bine.
• Depozitați alimentele corespunzător indicațiilor de pe ambalaj.
• Respectați întotdeauna termenul de valabilitate speci- ficat pe ambalaj.

Indicatie

Nerespectarea acestor prevederi poate conduce la alterarea alimentelor.

5.2 Frigider

Prin circulația aerului în aparat se formează diferite zone de temperatură. Diferitele zone de temperatură se găsesc în vederea de ansamblu a aparatului și dotărilor. (vezi 1.2 Vedere de ansamblu a aparatului și dotărilor)

5.2.1 Dispunerea alimentelor

Indicatie

Încărcare maximă a fiecărui sertar din frigider: 22 kg Încărcare maximă a frigiderului, când toate sertarele sunt extrase concomitent: 50 kg

(vezi 1.2 Vedere de ansamblu a aparatului și dotărilor)

(1) Unt, ouă (4) Conserve, doze
(2) laurt, brânză Quark (5) Sticle, ambalaje Tetrapack

(3) Produse alimentare în pahare mici sau în doze mici

Încărcați sertarele în funcție de mărimea alimentelor.

5.3 BioFresh

Compartimentul BioFresh prelungește perioada de depozitare pentru câteva alimente proaspete decât în cazul răcirii obișnuite.

Indicatie

Dacă temperaturile scad sub 0 °C, alimentele pot îngheța.

Depozitați legume sensibile la frig cum ar fi castraveti, vinete și dovlecei, precum și fructe tropicale sensibile la frig în frigider.

5.3.1 Fruit & Vegetable-Safe

În acest compartiment se menține un climat de depozitare apropiat de 0 °C. Capacul etanș asigură o umiditate permanentă a aerului. Acest climat de depozitare este adecvat pentru depozitarea alimentelor neambalate cu umiditate proprie ridicată (de ex. salată, legume, fructe).

Umiditatea aerului din compartiment depinde de continutul de umiditate al produselor introduse și de frecvența de deschidere a compartimentului. Puteți regla umiditatea aerului. (vezi 8.4 Reglarea umidității)

Dispunerea alimentelor

▶ Depozitați fructe și legume neambalate.
Dacă umiditatea aerului este prea ridicată:
▶ Reglați umiditatea aerului. (vezi 8.4 Reglarea umidității)

În acest compartiment se mentine un climat de depozitare apropiat de 0 °C. Acest climat de depozitare este adecvat pentru alimente sensibile (de ex. produse lactate, carne, pește, mezeluri).

Dispunerea alimentelor

▶ Depozitați alimente uscate sau ambalate.

5.4 Intervale de depozitare

Perioadele de depozitare indicate reprezintă valori orientative.

În cazul alimentelor cu termenul de garanție specificat este valabilă întotdeauna data indicată pe ambalaj.

5.4.1 Frigider

Este valabil termenul de valabilitate specificat pe ambalaj.

5.4.2 BioFresh

Valori orientative pentru durata depozitării în Meat & Dairy-Safe
Unt la 1 °C până la 90 zile
Cașcaval la 1 °C până la	110 zile
Lapte la 1 °C până la 12	zile
Mezeluri, feliate la 1 °C	până la 8 zile
Carne de pasăre la 1 °C	până la 6 zile
Carne de porc la 1 °C până la 6 zile
Carne de vită la 1 °C până la 6 zile
Vânat la 1 °C până la 6	zile

Indicatie

Aveți în vedere că alimentele bogate în albumină se alte-rează mai rapid. Aceasta înseamnă că moluștele și crustaceele se alterează mai repede decât peștele, iar peștele se alterează mai repede decât carnea.

Valori orientative pentru durata depozitării în Fruit & Vegetable-Safe
Legume, salată
Anghinare la 1 °C până	la 14 zile
Țelină la 1 °C până la 28	zile
Conopidă la 1 °C până la	21 zile
Brocoli la 1 °C până la 13	zile
Cicoare	la 1 °C până la	27 zile
Fetică	la 1 °C până la	19 zile
Mazăre	la 1 °C până la	14 zile
Varză verde	la 1 °C până la	14 zile
Morcovi	la 1 °C până la	80 zile
Usturoi	la 1 °C până la	160 zile
Gulie	la 1 °C până la	14 zile
Salată cu căpățână	la 1 °C până la	13 zile
Verdețuri	la 1 °C până la	13 zile
Praz	la 1 °C până la	29 zile
Ciuperci	la 1 °C până la	7 zile
Ridichi de lună	la 1 °C până la	10 zile
Varză de Bruxelles	la 1 °C până la	20 zile
Sparanghel	la 1 °C până la	18 zile
Spanac	la 1 °C până la	13 zile
Varză creață	la 1 °C până la	20 zile
Fructe

Valori orientative pentru durata depozitării în Fruit & Vegetable-Safe
Caise	la 1 °C până	la 13 zile
Mere	la 1 °C până	la 80 zile
Pere	la 1 °C până	la 55 zile
Mure	la 1 °C până	la 3 zile
Curmale	la 1 °C până	la 180 zile
Căpșuni	la 1 °C până	la 7 zile
Smochine	la 1 °C până	la 7 zile
Afine	la 1 °C până	la 9 zile
Zmeură	la 1 °C până	la 3 zile
Coacăze	la 1 °C până	la 7 zile
Cireșe, dulci	la 1 °C până	la 14 zile
Kiwi	la 1 °C până	la 80 zile
Piersici	la 1 °C până	la 13 zile
Prune la 1 °C până la 20	zile
Merișoare de munte	la 1 °C până	la 60 zile
Rubarbă	la 1 °C până	la 13 zile
Agrișe	la 1 °C până	la 13 zile
Struguri	la 1 °C până	la 29 zile

6 Economisirea energiei

• Aveți grijă să fie asigurate întotdeauna o ventilație și o aerisire corespunzătoare. Nu acoperiți orificiile, respectiv grilajele de ventilație.
• Mentineți întotdeauna liberă fanta de ventilație.
• Nu amplasati aparatul în spatii expuse direct la radiația solară, lângă mașina de gătit, instalația de încălzire sau alte asemenea.
• Consumul de energie depinde de condițiile de amplasare, de ex. de temperatura mediului ambiant (vezi 1.4 Domeniul de utilizare a aparatului). La o mai ridicată a mediului, consumul de energie se poate mări.
• Deschideti aparatul cât mai puțin timp posibil.
• Cu cât temperatura reglată este mai scăzută, cu atât mai mare va fi consumul de energie.
• Sortați alimentele: home.liebherr.com/food.
• Păstrați toate alimentele bine ambalate și acoperite. Se evită formarea de chiciură.
• Scoateți alimentele numai pentru perioada strict necesară, pentru a evita încălzirea excesivă a acestora.
• Introducerea alimentelor calde: lăsați-le mai întâi să se răcească până la temperatura camerei.
• În cazul unor perioade de concediu mai lungi, utilizati HolidayMode (vezi HolidayMode).

7 Deservire

7.1 Elementele de operare și de afişare

7.1.1 Afişaj Status

5 °C 0 °C ① ②

Fig. 8
(1) Indicator de tempera- tură frigider
(2) Afişajul pentru tempera- tură BioFresh

Afişajul Status indică temperaturile setate și este afişajul inițial. De acolo se realizează navigarea la funcții și setări.

7.1.2 Simboluri de afişare

Simbolurile de afişare oferă informații despre starea actuală a aparatului.

Simbol	Starea aparatului
	StandbyAparatul sau zona de temperatură este deconectată.
	Numărul care pulseazăAparatul funcționează. Temperatura pulsează până când este atinsă valoarea setată.
	Simbol care pulseazăAparatul funcționează. Este efec-tuată setarea.

7.2 Functiile aparatului

7.2.1 Indicații referitoare la funcțiile aparatului

Funcțiile aparatului sunt setate din fabricație, astfel încât aparatul dumneavoastră să fie complet funcțional.

Înainte să modificați, activați sau dezactivați funcțiile aparatului asigurați-vă că sunt îndeplinite următoarele condiții necesare:

□ Ați citit și înțeles descrierile referitoare la modul de funcționare al display-ului.
□ V-ați familiarizat cu elementele de operare și afişare ale aparatului dumneavoastră.

Deconectarea aparatului

Această setare permite deconectarea întregului aparat.

Deconectarea întregului aparat

Cu această funcție conectați aparatul cu WLAN. Apoi puteți opera prin aplicația SmartDevice de pe un echipament terminal mobil. Cu această funcție puteți separa sau reseta din nou conexiunea WLAN.

Informații suplimentare privind SmartDevice: (vezi 1.3 SmartDevice)

Indicatie

În următoarele țări nu este disponibilă funcția SmartDevice: Rusia, Belarus, Kazakhstan.

Stabilirea conexiunii WLAN pentru prima dată

Asigurați-vă că sunt îndeplinite următoarele condiții necesare:

□ Aplicația SmartDevice este instalată (a se vedea apps.home.liebherr.com).
Înregistrarea în aplicația SmartDevice este încheiată.

Fig. 11

▶ Executați pașii de acțiune conform figurii.
▷ Conexiunea este stabilită.

Separarea conexiunii WLAN

Fig. 13

Fig. 14
▶ Executați pașii de actiune conform figurii.
▷ Conexiunea este separată.

Resetarea conexiunii WLAN

Fig. 16
▶ Executați pașii de actiune conform figurii.
▷ Conexiunea WLAN și alte setări WLAN sunt resetate la setarea din fabricatie.

Afișarea informațiilor referitoare la conexiunea WLAN

Fig. 18
▶ Executați pașii de actiune conform figurii.

Temperatură

Cu această funcție setați temperatura.

Temperatura depinde de următorii factori:

• frecventa deschiderii uşii
• durata deschiderii uşii
• temperatura ambientală de la locația de montare
• tipul, temperatura și cantitatea alimentelor

Zona de temperatură Setare recomandată

Frigider

5 °C

BioFresh

(vezi Reglarea temperaturii în BioFresh)

Reglarea temperaturii în frigider

Fig. 19
▶ Executați pașii de actiune conform figurii.
▷ Temperatura este setată.

Reglarea temperaturii în BioFresh

Reglați temperatura de la BioFresh B-Value în meniul pentru clienti.

Unitate de temperatură

Cu această funcție setați unitatea de temperatură. Puteți seta unitatea de temperatură ca grade Celsius sau grade Fahrenheit.

Setarea unității de temperatură

▶ Executați pașii de acțiune conform figurii.

▷ Unitatea de temperatură este setată.

BioFresh B-Value

Cu această funcție setați BioFresh B-Value. Cu BioFresh B-Value puteți seta BioFresh puțin mai cald sau mai rece dacă acest lucru este necesare din cauza temperaturii ambiante mai ridicate sau mai scăzute. BioFresh B-Value este setat la livrarea de la furnizor pe valoarea B5. Dacă modificați B-Value, respectați tabelul următor:

Valoare	Descriere
B1 Temperatura cea mai scăzută
B1-B4 Temperatura poate scădea sub 0 °C, astfel încât produsele alimentare să poată îngheța ușor.
B5 Temperatură prestabilită
B9 Temperatură cea mai înaltă

Setare BioFresh B-Value

Fig. 23 Reprezentare exemplificatoare: Schimbați de la B5 la B6.

▶ Executati paşii de actiune conform figurii.

▷ BioFresh B-Value este setat.

▷ Afişajul de status afişează temperatura țintă.

D-Value

D-Value este presetată pentru aparatul dumneavoastră și modificarea sa nu este permisă.

SuperCool

Cu această funcție activați puterea maximă de răcire a frigiderului. Puteți obține astfel temperaturi de răcire mai scăzute.

Funcția se referă la frigider Fig. 1 (A)

Mod de utilizare:

- Răciți rapid cantitățile mari de alimente.

Activarea / dezactivarea funcției

▶ Introduceti produsele în frigider: Activați funcția la introducerea produselor.

▶ Activati / dezactivati.

-sau-

▶ Activati / dezactivati prin aplicația SmartDevice.

Funcția este dezactivată automat. Apoi aparatul continuă să funcționeze în regim normal. Temperatura se reglează la valoarea setată.

PartyMode

Cu această funcție activați sau dezactivați PartyMode. PartyMode activează diferite funcții, care sunt utile pentru o petrecere.

PartyMode activează următoarele funcții:

- SuperCool (vezi SuperCool)

Puteti seta individual și flexibil toate funcțiile enumerate. Dacă dezactivați PartyMode, sunt respinse toate modificările.

Dacă este activă funcția, aparatul funcționează cu o putere mai mare. Astfel zgomotele de lucru ale aparatului pot fi mai puternice provizoriu și se mărește consumul de energie.

Activare PartyMode

▶ Executați pașii de acțiune conform figurii.

▷ PartyMode și funcțiile aferente sunt activate.

▷ Indicatorul de temperatură devine albastru.

▷ Temperatura actuală se aprinde intermitent, până când este atinsă temperatura țintă.

Dezactivare PartyMode

PartyMode va fi dezactivată automat după 24 de ore. Puteți dezactiva însă PartyMode și manual în orice moment:

▶ Executați paşii de actiune conform figurii.

▷ PartyMode este dezactivat.

Aparatul se răcește la temperatura setată în prealabil: Temperatura actuală se aprinde intermitent, până când este atinsă temperatura țintă.

HolidayMode

Această funcție asigură un consum de energie minim pe parcursul unei absențe mai îndelungate. Temperatura frigiderului ca fi setată pe 15 °C și afișată pe ecranul de status când este atinsă.

Mod de utilizare:

• Economisiți energie pe parcursul unei absențe mai înde- lungate.
• Evitarea mirosurilor neplăcute, precum și a formării mucegaiului pe parcursul unei absențe mai îndelungate.

Activarea / dezactivarea funcției

▶ Goliți complet frigiderul.
▶ Activati / dezactivati.
▷ Activat: Temperatura de răcire este ridicată.
▷ Dezactivat: temperatura setată în prealabil va fi restabilită.

SabbathMode

Cu această funcție activați sau dezactivați SabbathMode. Dacă activați această funcție, sunt deconectate unele funcții electronice. Astfel aparatul dumneavoastră îndeplinește cerințele religioase privind sărbătorile evreiești ca de ex. Sabat și corespunde certificării Kosher STAR-K.

Starea aparatului la SabbathMode activ

Afișajul de stare indică în permanență SabbathMode.

Toate funcțiile de pe display exceptând funcția Dezactivarea SabbathMode sunt blocate.

Toate funcțiile rămân active.

Display-ul rămâne iluminat, dacă închideți ușa.

Iluminarea interioară este dezactivată.

Atenționările nu sunt executate. Intervalul de timp setat este oprit.

Atenționările și avertizările nu sunt afișate.

Nu există o alarmă a ușii.

Nu există o alarmă de temperatură.

Ciclul de dezghețare se activează numai la timpul presta-bilit fără luarea în considerare a folosirii aparatului.

După o pană de curent aparatul se întoarce în SabbathMode.

Starea aparatului

Indicatie

Acest aparat are certificarea institutului „Institute for Science and Halacha“. (www.machonhalacha.co.il)

O listă despre aparatele certificate STAR-K se găsește la www.star-k.org/appliances.

Activare SabbathMode

AVERTIZARE

Pericol de intoxicare din cauza alimentelor alterate!

Dacă ați activat SabbathMode și apare o întrerupere de curent, nu apare niciun mesaj pe afișajul de stare din cauza întreruperii de curent. Dacă este încheiată întreruperea de curent, aparatul funcționează în continuare în SabbathMode. Din cauza întreruperii de curent se pot altera alimentele și alterarea acestora poate duce la o intoxicație alimentară.

După o întrerupere de curent:

▶ Nu consumați alimentele, care au înghețat și au fost dezghețate.

▶ Executati paşii de actiune conform figurii.
▷ SabbathMode este activat.
▷ Afişajul de stare indică în permanență SabbathMode.

Dezactivare SabbathMode

SabbathMode va fi dezactivată automat după 80 de ore. Puteți dezactiva însă SabbathMode și manual în orice moment:

Fig. 30

▶ Executati paşii de actiune conform figurii.
▷ SabbathMode este dezactivat.

EnergySaver

Cu această funcție activați sau dezactivați modul de economie energetică. Dacă activați modul de economie energetică, consumul de energie scade, iar temperatura crește în aparat. Alimentele rămân proaspete, dar termenul de valabilitate este scurtat.

Zona de temperatură	Setare reco-mandată(vezi Tempera-tură)	Temperatură cu EnergySaver activ
Frigider	5 °C 7 °C

Temperaturi

EnergySaver activare

▶ Executați pașii de actiune conform figurii.
Modul de economisire a energiei este activat.

Dezactivare EnergySaver

▶ Executați pașii de acțiune conform figurii.
▷ Modul de economisire a energiei este dezactivat.

CleaningMode

Cu această funcție activați sau dezactivați CleaningMode. CleaningMode permite o curățare confortabilă a aparatului. Această setare se referă la frigider.
Mod de utilizare:
- Curățați frigiderul. (vezi 9.4 Curățarea aparatului)

Starea aparatului la CleaningMode activ

Afișajul de stare indică în permanență CleaningMode.

Frigiderul este oprit.

Illuminarea interioară este activată.

Atenționările și avertizările nu sunt afișate. Nu se emite niciun semnal sonor.

Starea aparatului

Activare CleaningMode

▶ Executați pașii de acțiune conform figurii.
▷ CleaningMode este activat.
▷ Afişajul de stare indică în permanență CleaningMode.

Dezactivare CleaningMode

CleaningMode va fi dezactivat automat după 60 minute. Puteti dezactiva însă CleaningMode și manual în orice moment:

▶ Executati paşii de actiune conform figurii.
▷ CleaningMode este dezactivat.
▷ Aparatul se răcește la temperatura setată în prealabil.

Luminozitate display

Cu această funcție setați treptat luminozitatea display-ului.

Puteți seta următoarele trepte de luminozitate:

• 40%
• 60%
• 80%
• 100 % (valoare presetată)

Setarea luminozității afișajului

▶ Executați paşii de actiune conform figurii.
▷ Luminozitatea display-ului este setată.

Alarmă uşă

Cu această funcție activați sau dezactivați alarma ușii. Alarma ușii emite semnal sonor dacă ușa este deschisă un timp prea îndelungat. Alarma ușii este activată la livrarea de la furnizor. Puteți seta cât timp poate sta ușa deschisă înainte de a emite semnal sonor.

Puteți seta următoarele valori:

• 1 minut
• 2 minute
• 3 minute
• Oprit

Setarea alarmei uşii

Fig. 41 Reprezentare exemplificatoare: Schimbați alarma ușii de la 1 minut la 3 minute.

Executati paşii de actiune conform figurii.
▷ Alarma uşii este setată.

Dezactivarea alarmei uşii

▶ Executați paşii de actiune conform figurii.
▷ Alarma uşii este dezactivată.

Blocare introducere

Cu această funcție activați sau dezactivați blocarea introducerii. Blocarea introducerii împiedică ca aparatul să fie operat accidental de copii.

Mod de utilizare:

• Evitați modificarea involuntară a funcțiilor.
• Evitați deconectarea involuntară a aparatului.
• Evitați setarea involuntară a temperaturii.

Activare blocare introducere

Dacă activați blocarea introducerii, puteți să navigați în continuare în meniuri, dar nu puteți selecta sau modifica alte funcții.

▶ Executati paşii de actiune conform figurii.
▷ Blocarea introducerii este activată.

Dezactivare blocare introducere

▶ Executati paşii de actiune conform figurii.
▷ Blocarea introducerii este dezactivată.

Limbă

Cu această funcție setați limba afișajului.

Puteți seta următoarele limbi:

• Germană
• Engleză
• Franceză
• Spaniolă
• Italiană
• Olandeză
• Cehă
• Poloneză
• Portugheză
• Rusă
• Chineză

Setarea limbii

Fig. 50 Reprezentare exemplificatoare în funcție de limbă și temperatură

▶ Executati paşii de actiune conform figurii.
▷ Limba este setată.
▷ Afişajul revine la afişajul de status.

Informații despre aparat

Cu această funcție afișați numărul de model, numărul de serie și numărul de service al aparatului dumneavoastră. Când luați legătura cu centrul de service aveți nevoie de informațiile despre aparat. (vezi 10.4 Centrul de service)

Cu această funcție deschideți în plus meniul extins. (vezi 3 Modul de funcționare al display-ului Touch & Swipe)

Afişarea informațiilor despere aparat

Fig. 52
▶ Executati paşii de actiune conform figurii.
▷ Display-ul afișează informațiile despre aparat.

Software

Cu această funcție afișați și versiunea de software a aparatului dumneavoastră.

Afișarea versiunii de software

Fig. 54
▶ Executati paşii de actiune conform figurii.
▷ Display-ul afișează versiunea de software.

Atentionare

Atenționările sunt semnalate acustic printr-un semnal sonor și sunt afișate optic printr-un simbol pe display. Semnalul sonor se intensifică și devine mai puternic, până când este încheiat mesajul.

Înlocuirea filtrului cu cărbune activ FreshAir

Acest mesaj apare, dacă trebuie să fie schimbat filtrul de aer.

▶ Schimbați filtrul de aer la fiecare șase luni.
▶ Confirmați mesajul.
▷ Intervalul de întreținere curentă începe din nou.
▷ Filtrul de aer asigură calitatea optimă a aerului din aparatul de răcire.

Activarea setării

▶ Activati / dezactivati.

Mod demo

Modul demo este o funcție specială pentru reprezentantul comercial, care doresc să demonstreze funcțiile speciale. Dacă activați modul demo, sunt dezactivate toate funcțiile tehnice de răcire.

Dacă vă conectați aparatul și pe afișajul de status apare "Demo", este activat deja modul demo.

Dacă activați modul demo și apoi îl dezactivați din nou, este resetat aparatul la setările din fabricație. (vezi Resetare pe reglajele din fabricație)

Activarea modului demo

Fig. 56
▶ Executați pașii de acțiune conform figurii.
▷ Modul demo este activat.
▷ Aparatul este deconectat.
▶ Conectați aparatul. (vezi 4.1 Pornirea aparatului (prima punere în funcțiune))
▷ Pe afișajul de status apare "DEMO".

Dezactivarea modului demo

Fig. 58
▶ Executati paşii de actiune conform figurii.
▷ Modul demo este dezactivat.
▷ Aparatul este deconectat
▶ Conectați aparatul. (vezi 4.1 Pornirea aparatului (prima punere în funcțiune))
▷ Aparatul este resetat la setările din fabricație.

Resetare pe reglajele din fabricație

Cu această funcție resetați toate reglajele pe reglajele din fabricație. Toate setările pe care le-ați realizat până în prezent vor fi readuse la valorile lor inițiale.

Efectuarea resetării

Fig. 60
▶ Executati paşii de actiune conform figurii.
▷ Aparatul este resetat.
▷ Aparatul este oprit.
▶ Reporniți aparatul. (vezi 4.1 Pornirea aparatului (prima punere în funcțiune))

7.3 Mesaje de eroare

Mesajele de eroare sunt indicate pe afișaj. Există două categorii de mesaje de eroare:

Categorie Semnificatie

Mesaj Atrage atenția asupra proceselor generale.Puteți să executați aceste procese și, prin urmare, să anulați mesajul.

Avertizare Apare în caz de disfuncționalități. Suplimentar față de afișajul de pe display se emite un semnal sonor. Semnalul sonor devine mai puternic până când confirmați afișajul prin atingere. Disfuncționalitățile mai simple le puteți remedia singur. Pentru disfuncționalitățile grave trebuie să luați legătura cu serviciul pentru clienti.

7.3.1 Avertizări

Închideti uşa

Apare mesajul, dacă ușa este deschisă prea mult timp.

Poate fi setat timpul, până când apare mesajul.

▶ Încheiați alarma: Confirmați mesajul.

-sau-

▶ închideti uşa.

Eroare

Acest mesaj apare, dacă există o eroare a aparatului. O componentă a aparatului prezintă o eroare.

▶ Deschideti uşa.
▶ Notați codul de eroare.
▶ Confirmați mesajul.
▷ Semnalul sonor este dezactivat.
▷ Apare afișajul de stare.
▶ închideti uşa.
Adresați-vă serviciului pentru clienti. (vezi 10.4 Centrul de service)

8 Dotare

8.1 Raft variabil pentru sticle

8.1.1 Utilizarea raftului pentru sticle

La baza frigiderului se poate utiliza la alegere raftul variabil pentru sticle sau placa de sticlă.

Fig. 61
▶ Scoateți placa de sticlă și depozitați-o separat.
▶ Introduceți sticlele cu fundul în spate, către peretele posterior.

Indicatie

Dacă sticlele ies peste raftul de sticle în față:

▶ Puneti mai sus cu o poziție raftul inferior montat pe ușă.

8.1.2 Scoaterea raftului pentru sticle

Raftul pentru sticle poate fi dezasamblat în vederea curătării.

▶ Scoateți placa de sticlă de deasupra raftului pentru sticle.

▶ Ridicati în față și extragetii raftul pentru sticle.

Indicatie

Liebherr recomandă:

Pe capacul compartimentului aflat sub acesta nu depozitați niciun produs.

8.1.3 Introducerea raftului pentru sticle

▶ Ímpingeți raftul pentru sticle până la opritor și apăsați în jos.
▷ Fisele din spatele raftului pentru sticle sunt conectate automat.
▷ LED-ul luminează.

8.2 Sertare

Puteți extrage sertarele pentru curățare.

Scoaterea și introducerea sertarelor se diferențiază în funcție de sistemul de extragere. Aparatul dumneavoastră poate conține diferite sisteme de extragere.

Indicatie

Consumul de energie creşte și puterea de răcire scade atunci când ventilația nu este suficientă.

▶ Mentineți întotdeauna liberă fanta ventilatorului din interior de la peretele posterior!

8.2.1 Sertar pe şine telescopice

Sertarul se deplasează pe șine extensibile (șine telescopice). Există șine telescopice cu extragere completă și șine telescopice cu extragere parțială. Sertarele cu extragere completă se extrag complet din aparat. Sertarele cu extragere parțială nu pot fi scoase complet din aparat. Ce sistem se află în aparatul dumneavoastră depinde de tipul de aparat.

Extragerea completă\*

Puteți recunoaște extragerea completă printr-o clemă situată în partea din spate, în stânga și în dreapta șinei.

Scoaterea sertarului

▶ Scoateți sertarul până la opritor.

▶ Ridicați clema din stânga și trageți concomitent sertarul din stânga spre înainte. Fig. 64 (1)

▶ Ridicați clema din dreapta și trageți concomitent sertarul din dreapta spre înainte. Fig. 64 (2)

▶ Extrageti sertarul spre înainte. Fig. 64 (3)

▶ Introduceti sinele.

Introducerea sertarului

▶ Aşezati sertarul pe şine.

▶ Ímpingeti sertarul spre spate.

▷ Sertarul se înclichetează în spate cu zgomot.

Extragerea completă sertar de sticlă\*

Scoaterea sertarului

▶ Scoateți sertarul până la opritor.

▶ Ridicati sertarul în față. Fig. 66 (1)

▶ Extrageti sertarul spre înainte. Fig. 66 (2)

▶ Introduceti sinele.

Introducerea sertarului

▶ Asezați sertarul pe sine.

▶ Ímpingeti sertarul spre spate.

▷ Sertarul se fixează în poziție.

Capacul compartimentului poate fi scos pentru curățare.

8.3.1 Scoaterea capacului compartimentului

Asigurați-vă că sunt îndeplinite următoarele condiții necesare:

□ Suportul pentru sticle este scos (vezi 8.1 Raft variabil pentru sticle).

Dacă sertarele sunt scoase:

▶ Trageți capacul în față Fig. 68 (1) până la orificiul din piesele suportului.
▶ Ridicati în spate de jos și scoateți Fig. 68 (2) în sus.

8.3.2 Introducerea capacului compartimentului

Dacă inscriptia THIS SIDE UP se situează sus:

Introduceți nervura capacului prin orificiul suportului posterior Fig. 69 (1) și înclichetați-l în față în suport Fig. 69 (2).
▶ Aduceți capacul în poziția dorită (vezi 8.4 Reglarea umidi-tății).

8.4 Reglarea umidității

Puteți regla umiditatea din sertar prin reglarea capacului compartimentului.

Capacul compartimentului se află direct pe sertar și poate fi acoperit de rafturi sau sertare suplimentare.

Umiditate redusă a aerului

▶ Deschideti sertarul.
▶ Tragetii capacul compartimentului în față.
▷ La sertarul închis: Fantă între capac și compartiment.
▷ Umiditatea aerului din Safe se reduce.

Umiditate ridicată a aerului

▶ Deschideti sertarul.
▶ Împingeti capacul compartimentului în spate.
▷ La sertarul închis: Capacul închide etanș compartimentul.
▷ Umiditatea aerului din Safe se măreste.

Dacă în compartiment este umiditate prea multă:

▶ Selectați reglarea «umiditate redusă a aerului».

-sau-

▶ Îndepărtați umiditatea cu prosopul.

Indicatie

Cu reglajul «umiditate redusă a aerului» compartimentul Fruit & Vegetable-Safe poate fi utilizat și ca Meat & Dairy-Safe.

▶ Reglați «umiditatea redusă a aerului».

8.5 Plăcile de sticlă

Puteți extrage placa de sticlă de sub sertare pentru curățare.

8.5.1 Extragerea / introducerea plăcii de sticlă

Asigurați-vă că sunt îndeplinite următoarele condiții necesare:

□ Placă de sticlă sub sertar: Sertarul este extras. (vezi 8.2 Sertare)

Extragerea plăcii de sticlă

Fig. 71 Reprezentare exemplificativă a plăcii de sticlă

▶ Ridicati placa de sticlă din față. Fig. 71 (1)
▶ Extrageti placa de sticlă spre înainte. Fig. 71 (2)

Introducerea plăcii de sticlă

Fig. 72 Reprezentare exemplificativă a plăcii de sticlă

▶ Aşezati placa de sticlă oblic în spatele opritoarelor. (vezi Fig. 72)
▶ Coborâti placa de sticlă.
▶ Inserați placa de sticlă spre spate.

8.6 Cutie pentru unt

8.6.1 Deschiderea / închiderea cutiei pentru unt

1. 2. 1. klick

Fig. 73

8.6.2 Dezasamblarea cutiei pentru unt

Cutia pentru unt poate fi dezasamblată în vederea curățării.

▶ Dezasamblati cutia pentru unt.

8.7 Suport pentru ouă

Suportul pentru ouă este extractibil și inversabil. Cele două piese ale suportului pentru ouă pot fi utilizate pentru a marca diferențe precum data cumpărării.

8.7.1 Utilizarea suportului pentru ouă

▶ Partea superioară: Depozitați ouăle de găină.

▶ Partea inferioară: Depozitați ouă de prepeliță.

8.8 FlexSystem

8.8.1 Utilizarea FlexSystem

Sistemul FlexSystem vă ajută la depozitarea și sortarea alimentelor într-o manieră clară și flexibilă. Permite o împărțire clară pe subcategorii, de exemplu fructe, legume sau perioadă de valabilitate.

▶ Deplasati învelişul interior.

8.8.2 Scoaterea FlexSystem

▶ Introduceti FlexSystem mai întîi în față.
▶ Coborâți partea din spate.

FlexSystem poate fi dezasamblat în vederea curățării.

9.1 Filtru de cărbune activ-FreshAir

Filtrul de cărbune activ-FreshAirse află în compartimentul de deasupra ventilatorului.

Acesta asigură o calitate optimă a aerului.

☐ Schimbați filtrul de cărbune activ la fiecare 6 luni.
Dacă atenționarea este activată, apare pe afișaj un mesaj care solicită schimbarea.
☐ Filtrul de cărbune activ poate fi eliminat cu gunoiul menajer normal.

Indicatie

Puteți obține filtrul cu cărbune activ FreshAir din Liebherr-Hausgeräte-Shop la home.liebherr.com/shop/de/deu/zubehor.html.

9.1.1 Scoaterea filtrului de cărbune activ-FreshAir

Extrageti Fig. 80 (1) compartimentul câtre înainte.

▶ Scoateți Fig. 80 (2) filtrul de cărbune activ.

9.1.2 Introducerea filtrului de cărbune activ-FreshAir

▶ Introduceti Fig. 81 (1) filtrul de cărbune activ după cum se vede în figură.
▷ Filtrul de cărbune activ se înclichetează. Dacă filtrul de cărbune activ arată în jos:
▶ Impingeti Fig. 81 (2) compartimentul în interior.
▷ Filtrul de cărbune activ este acum pregătit de funcțio- nare.

9.2 Dezasamblare / montare sisteme de extragere

9.2.1 Indicații referitoare la dezasamblare

Puteți dezasambla unele sisteme de extragere pentru curățare. Aparatul dumneavoastră poate contine diferite sisteme de extragere.

Următoarele sisteme de extragere sunt demontabile sau nedemontabile:

Sistem de extragere	demontabil /nedemontabil
Extragerea completă* nedemontabil*
Extragerea completăsertar de sticlă*	demontabil (vezi Extragereacompletă sertar de sticlă*) *

9.2.2 Sertar pe şine telescopice

Extragerea completă sertar de sticlă\*

Dezasamblarea sistemului de extragere

Asigurați-vă că sunt îndeplinite următoarele condiții necesare:

□ Sertarul este extras. (vezi Extragerea completă sertar de sticlă*)
☐ Placa din sticlă este extrasă. (vezi 8.5 Plăcile de sticlă)

Fig. 82 Placa de sticlă cu sine

▶ Trageți şina de pe placa de sticlă în lateral.

Montarea sistemului de extragere

Unitatea de amortizare este fixată pe şina din stânga. (vezi Fig. 83) Pe şina din dreapta nu este fixată nicio unitate de amortizare.

Fig. 84 Placa de sticlă cu sine

Montați șina cu unitatea de amortizare:

▶ Împingeți șina pe partea stângă a plăcii de sticlă până la opritor.
Montați șina fără unitatea de amortizare:
▶ Ímpingeți șina pe partea dreaptă a plăcii de sticlă până la opritor.

9.3 Dezghetarea aparatului

AVERTIZARE

Dezghetarea necorespunzătoare a dispozitivului!

Vătămări și deteriorări.

Nu utilizați alte dispositive mecanice sau diverse mijloace pentru accelerarea procesului de dezghețare, decât cele recomandate de producător.
▶ Nu utilizați aparate electrice de încălzire sau curățare cu abur, flacără deschisă sau spray-uri dejivrante.
▶ Nu îndepărtați gheata cu obiecte ascuțite.

Dezghețarea se realizează automat. Apa din dezgheț curge prin deschizătura de scurgere și se evaporă.

▶ Curățați regulat deschizătura de scurgere (vezi 9.4 Curățarea aparatului).

9.4 Curățarea aparatului

9.4.1 Pregătirea

AVERTIZARE

Pericol de electrocutare!

▶ Scoateți ștecherul aparatului de răcire sau întrerupeți alimentarea cu curent.

AVERTIZARE

Pericol de incendiu

▶ Nu deteriorați circuitul de răcire.

▶ Goliți aparatul.
▶ Extrageti fișa de rețea.
-sau-
▶ Activati CleaningMode. (vezi CleaningMode)

9.4.2 Curățarea compartimentului interior

ATENTIE

Curățare necorespunzătoare!

Defecțiuni la aparat.

▶ Utilizați exclusiv lavete moi și agent de curățare general cu ph neutru.
▶ Nu folosiți bureți aspri sau abrazivi și nici bureți de sârmă.
▶ Nu utilizati mijloace de curătare agresive, abrazive, care conțin nisip, clor sau acizi.

Suprafețele din plastic: curățați cu mâna cu o cârpă moale, curată, apă călduță și puțin agent de spălare.
Suprafetele din metal: curățați cu mâna cu o cârpă moale, curată, apă călduță și puțin agent de spălare.
▶ Deschizătură de scurgere: îndepărtați depunerile cu un mijloc ajutător subțire, de ex. bețigașe cu vată.

9.4.3 Curățați dotarea

ATENTIE

Curățare necorespunzătoare!

Defecțiuni la aparat.

▶ Utilizați exclusiv lavete moi și agent de curățare general cu ph neutru.
▶ Nu folosiți bureți aspri sau abrazivi și nici bureți de sârmă.
▶ Nu utilizati mijloace de curătare agresive, abrazive, care contin nisip, clor sau acizi.

Curățarea cu o cârpă moale, curată, apă călduță și puțin agent de spălare:

• Capac Fruit & Vegetable-Safe
• Sertar
• Raft variabil pentru sticle
• FlexSystem

Curățare cu o cârpă umedă:

- Şina telescopică

Vă rugăm respectați: Grăsimea din căile de rulare are rol de lubrifiere și nu trebuie îndepărtată!

Curățarea în mașina de spălat 60 °C:

• Raft
• Suprafață de depunere divizibilă
• Piesă de susținere suprafață divizibilă de depunere
• Suport pentru ouă
• Cutie pentru unt
  ▶ Demontați dotarea: consultați capitolul respectiv.
  ▶ Curățați dotarea.

9.4.4 După curățare

▶ Ştergeti aparatul și piesele din dotare până la uscare.
▶ Racordati și porniti aparatul.
Atunci când temperatura este suficient de scăzută:
▶ Introduceti alimentele.
▶ Repetați curățarea regulat.

10 Ajutor pentru clienti

10.1 Date tehnice

Domeniul de temperaturi
Răcire 3 °C până la 9	°C
BioFresh 0 °C până la 3 °C

Masa maximă de încărcare a dotării
Dotarea Lățimea	aparatului 550 mm (a se vedea instrucțiunile de montaj, Cotele aparatului)	Lățimea aparatului 600 mm (a se vedea instrucțiunile de montaj, Cotele aparatului)	Lățimea aparatului 700 mm (a se vedea instrucțiunile de montaj, Cotele aparatului)
Sertar din sticlă, înălțimea 59 mm	15 kg ---
Sertar din sticlă, înălțimea 100 mm	15 kg ---
Sertar din sticlă, înălțimea 150 mm	20 kg ---

Illuminare
Clasa de eficientă energetică1	Sursă de lumină
Acest produs conține una sau mai multe surse de lumină de clasa de eficientă energetică G.	LED

^1 Aparatul poate conține surse de lumină cu diferite clase de eficiență energetică. Cea mai redusă clasă de eficiență energetică este indicată.

Pentru aparate cu conexiune WLAN:

Indicare frecvență
Bandă de frecvență	2.4 GHz
Putere maximă radiată	< 100 mW
Destinația utilizării instalației radio	Integrare în rețeaua WLAN locală pentru comunicația datelor

10.2 Zgomote de functionare

Aparatul produce în timpul funcționării diferite zgomote de funcționare.

- La putere de răcire mai redusă aparatul lucrează cu economie de energie, dar mai mult timp. Volumul este mai redus.

- La putere de răcire mai puternică alimentele se răcesc mai repede. Volumul este mai mare.

Exemple:

• funcții activate (vezi 7.2 Funcțiile aparatului)
• ventilator în funcțiune
• aliment introdus proaspăt
  • temperatură ambientală ridicată
• uşă deschisă mult timp

Zgomot	Cauză posibilă Tip-zgomot
Bolborosit și susur	Agentul frigorific curge în circuitul de răcire.	zgomot normal de lucru
Şuierat și fluierat A	agentul frigorific este injectat în circuitul de răcire.	zgomot normal de lucru
Zumzet Aparatul	răcește.Intensitatea zgomotului depinde de puterea de răcire.	zgomot normal de lucru
Zgomote de sorbire	Ușa cu amortizorul de închidere este deschisă și închisă.	zgomot normal de lucru
Fâșait și foşnet Ven	tilatorul func-tionează.	zgomot normal de funcționare
Clic Componentele	sunt pornite și oprite.	zgomot normal de comutare
Zdrângănit și bâzait	Supapele sau clapele sunt active.	zgomot normal de comutare

Zgomot Cauză	posi-bilă	Tip-zgomot	Remediere
Vibrație	Montaj inadecvat	Eroare-zgomot	Verificați montajul. Aliniați aparatul.
Rabatare	Dotare, Obiecte în spațiul interior al aparatului	Eroare-zgomot	Fixați piesele dotării. Lăsați distanță între obiecte.

10.3 Defecțiune tehnică

Aparatul dumneavoastră este astfel construit și fabricat, încât să garanteze siguranța funcționării și o durată mare de viață. Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie bitte, ob die Störung auf einen Bedienungsfehler zurückzuführen ist. În acest caz trebuie

să vă calculăm costurile reparației chiar și în perioada de garanție.

Puteți remedia singuri următoarele defectiuni.

10.3.1 Functia aparatului

Eroare Cauză Remediere
Aparatul nu func-tionează.	→ Aparatul nu este pornit.	► Porniți aparatul.
	→ Fișa de rețea nu este conectată corect la priza de alimentare.	► Verificați ștecherul.
	→ Siguranța prizei de alimentare nu este funcțională.	► Verificați siguranța.
	→ Întrerupere de curent	► Tineți aparatul închis.► Protejați alimentele: Așezați cartușele de răcire peste alimente sau utilizați un congelator descentralizat, în situația în care întreruperea curentului durează mai mult.► Nu recongelați niciodată alimentele dezghețate.
	→ Fișa nu este conectată corect la aparat.	► Verificați fișa aparatului.
Temperatura nu este suficient de scăzută.	→ Ușa aparatului nu este închisă corect.	► Închideți ușa aparatului.
	→ Ventilația și aerisirea nu sunt suficiente.	► Eliberați grilajul de ventilație și curățați-l.
	→ Temperatura din încăpere este prea mare.	► Soluționarea problemei: (vezi 1.4 Domeniul de utilizare a aparatului)
	→ Aparatul a fost deschis prea des sau o perioadă prea îndelungată.	► Așteptați, pentru a vedea dacă temperatura necesară se restabilește de la sine. În caz contrar, adresați-vă centrului de service. (vezi 10.4 Centrul de service)
	→ Temperatura este reglată incorrect.	► Reglați o temperatură mai scăzută și controlați-o după 24 ore.
	→ Aparatul se află prea aproape de o sursă de căldură (cuptor, instalație de încălzire etc.).	► Schimbați locul de amplasare al aparatului sau al sursei de căldură.
	→ Aparatul nu a fost montat corect în nișă.	► Verificați dacă aparatul a fost montat corect și dacă ușa se închide corect.
Garnitura de etan-șare a ușii este defectă sau trebuie înlocuită din alte motive.	→ Garnitura de etanșare a ușii se poate înlocui. Ea poate fi schim-bată fără alte scule ajutătoare.	► Adresați-vă centrului de service. (vezi 10.4 Centrul de service)
Aparatul este înghețat sau se formează apă de condens.	→ Este posibil ca garnitura de etan-șare a ușii să fi alunecat afară din canelură.	► Verificați dacă garnitura de etanșare a ușii este așezată corect în canelură.

10.3.2 Dotarea

Eroare Cauză Remediere
Illuminarea interioară nu este aprinsă.	→ Aparatul nu este pornit.	► Porniți aparatul.
	→ Ușa a rămas deschisă mai mult de 15 minute.	► Iluminarea interioară se întrerupe în mod automat după aprox. 15 minute cu ușa deschisă.
	→ Iluminarea cu LED-uri este defectă sau capacul este deteriorat.	► Adresați-vă centrului de service. (vezi 10.4 Centrul de service)

10.4 Centrul de service

Verificați mai întâi dacă puteți remedia singur defectiunea (vezi 10 Ajutor pentru clienti) . Dacă nu este cazul, adresați- vă centrului de service.

Adresa se găsește în broșura atașată «Liebherr-Service» sau la home.liebherr.com/service.

AVERTIZARE

Reparație neprofesională! Vătămări.

▶ Lucrările de reparații și intervențiile la aparat și racordul de alimentare cu energie electrică, care nu sunt indicate în mod expres (vezi 9 Întreținere), trebuie executate exclusiv de către serviciul de asistență a clienților.
Înlocuirea unui conductor de racord la rețea deteriorat este permisă numai producătorului sau serviciului de asistență pentru clienti al acestuia sau unei persoane cu calificare similară.
În cazul aparatelor cu fişă pentru puteri mici, schimbarea poate fi efectuată de client.

10.4.1 Contactarea centrului de service

Asigurați-vă că sunt disponibile următoarele informații despre aparate:

□ Denumire aparate (model și index)
□ Nr. service (service)
□ Nr. serie (S-Nr.)
▶ Apelați informațiile despre aparate prin intermediul afișajului. (vezi Informații despre aparat)
▶ Preluați informațiile despre aparate de pe plăcuța de fabricație. (vezi 10.5 Plăcuță de fabricație)
▶ Notați informațiile despre aparat.
Inştiințati centrul de service: Comunicați eroarea și informațiile despre aparate.
Acest lucru permite o depanare rapidă și precisă.
▶ Urmati instructiunile centrului de service.

-sau-

10.5 Plăcuță de fabricație

Plăcuța de fabricație se află pe din spate a sertarelor de la partea interioară a aparatelor.

Index Ⅲ/Ⅱ Service-Nr./No.Service: Ⅲ Name/Class Name/Type A# Type/AP Type B# Type/AP Type Methanobases/Continuous Data Volume in A#/A##plicke (Base) Total (%) B# Gehannematische/Preflexing Cautious Passive in Tungsten Graphs (Congen- tionals) R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: 0.0 R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% R###: -1.00% Catal-Nr: ① ② ③

Fig. 85

(1) Denumire aparate (3) Nr. serie
(2) Nr. service
▶ Citiți informațiile de pe plăcuța de fabricație.

11 Scoaterea din funcțiune

▶ Goliți aparatul.
▶ Deconectați aparatul. (vezi Deconectarea aparatului)
▶ Extrageti fișa de rețea.
Dacă este necesar, înlăturați fișa aparatului: Extrageți și mișcați concomitent de la stânga spre dreapta.
▶ Curățați aparatul. (vezi 9.4 Curățarea aparatului)

▶ Lăsați ușa deschisă pentru a nu se produce mirosurin neplăcute.

12 Eliminare ca deşeu

12.1 Pregătirea aparatului pentru eliminarea ca deșeu

Li-Ion

Liebherr folosește baterii în anumite aparate. Organul legislativ din Uniunea Europeană obligă utilizatorul final, din motive ecologice, să scoată bateriile din aparatul vechi, înainte de eliminarea ca deșeu. Dacă aparatul dvs. conține baterii, pe aparat este aplicată o indicație corespunzătoare.

Lâmpi Pentru situația în care puteți scoate lămpile în mod independent și nedistructiv, demontați-le înainte de eliminarea ca deșeu.

▶ Scoateti aparatul din functiune.
Aparat cu baterii: Scoateți bateriile. Pentru descriere, vezi capitolul Întreținere.
▶ Dacă este posibil: Demontați lămpile în mod nedistructiv.

12.2 Eliminarea aparatului ca deșeu în mod ecologic

Aparatul conține încă materiale valoroase și trebuie predat la un punct de colectare a deșeurilor resortate în vederea dezmembrării.

LI-Ion

LI-Ion

Pentru eliminarea ca deșeu, bateriile trebuie separate din aparatul vechi. În acest scop, puteți returna bateriile în mod gratuit la unitatea comercială, precum și la centrele de reciclare și de materiale valoroase.

Lâmpi Eliminați ca deșeu lămpile demontate prin intermediul sistemelor de colectare respec- tive.

Pentru Germania: Puteți elimina ca deșeu aparatul la centrele locale de reciclare și de materiale valorose în mod gratuit prin recipientele de colectare de clasa 1. La cumpă- rarea unui nou frigider / conge- lator și la o suprafață de vânzare

400 m², aparatul vechi este preluat gratuit.

AVERTIZARE

Scăpări de agent frigorific și ulei! Incendiu. Agentul frigorific utilizat este ecologic, dar inflamabil. Uleiul conținut este, de asemenea, inflamabil. Scăpările de agent frigorific și de ulei se pot aprinde în cazul unei concentrații corespunzător de ridicate și în contact cu o sursă de căldură externă.

▶ Nu deteriorați conductele circuitului de agent frigorific și ale compresorului.

▶ Îndepărtați aparatul fără a-l deteriora.

▶ Eliminați ca deșeu bateriile, lămpile și aparatul conform specificațiilor menționate mai sus.

Frigider cu BioFresh pentru montare în mobilier

Data emiterii: 20240202

Index-nr. articol: 7088425-00
