MANUAL DE UTILIZARE AZ 09 P Zass

În cazul în care aparatul a fost încinat sau răsturnat (la transport), acesta se va porni doar după 24 de ore după ce a fost readus în poziția corectă !

Înainte de utilizarea aparatului mobil de aer condiționat, citiți în întregime acest manual, pentru a-l putea folosi timp îndelungat, la parametrii săi funcționali. Acest manual este realizat pentru a vă ghida în aparatului și nu face parte dintr-un contract. Ne rezervăm dreptul de a opera modificări tehnice fără un aviz prealabil.

Acest manual este o versiune universală, realizată pentru mai multe modele de aparate de aer condiționat. Aspectul unităților pe care le cumpărați ar putea fi ușor diferită de cele descrise în manual, însă acest lucru nu va afecta utilizarea și operarea corectă a aparatului.

Vă rugăm citiți cu atenție capitolele corespunzătoare modelului specific pe care l-ați ales și păstrați acest manual pentru consultări ulterioare.

ATENTIE

Acest aparat nu se va folosi de către copii sau persoane infirme fără supraveghere. Copiii trebuiesc supravegheati și atenționați să nu se joace cu acest aparat.

○ Priza în care se introduce stecherul cablului de alimentare trebuie să fie mereu accesibilă. Se va conecta doear la priză împământare.
○ Aparatul trebuie instalat în conformitate cu reglementările locale privind curentul electric.
- Nu instalați aparatul în spălător sau în baie.
- Pentru orice defectiune sau informație privind modul de utilizare și funcționare a aparatului de aer condiționat, vă rugăm să apelați la unul dintre centrele service menționate pe certificatul de garanție. În cazul unei funcționări anormale (miros de ars), opriți imediat aparatul, scoateți-l din priză și contactați un SERVICE autorizat.
- Nu efectuați nici o conexiune intermediară și nu prelungiți cordonul de alimentare. Nu utilizați blocuri multiprize. Nu conectați la priză alte aparate electrice.

CONTINUT

Aparatul de aer condiționat mobil se va utiliza conectat la o priză cu o impedanță de maxim 0,197 ohm. Vă rugăm consultați un electrician autorizat pentru a afla mai multe informații legate de acest aspect (privind împământarea prizei).

INTRODUCERE

APARATUL DE AER CONDITIONAT MOBIL

Acesta este un aparat mobil de aer condiționat de dimensiuni reduse, care poate regla temperatura și umiditatea în cameră. Caracteristicile sale flexibile îl fac folositor în diferite situații și diferite încăperi. Are funcțiuni multiple, incluzând răcirea, dezumidificarea și încălzirea. Acest aparat a fost proiectat pentru utilizarea în case sau la birouri. Designul său este compact, în comparație cu alte aparate având caracterisitic funcționale similare. Consumul de curent este redus, de asemenea zgomotul în funcționare este foarte scăzut.

Generarea de căldură se bazează pe principiul încălzirii aerului cu rezistențe electrice, după care acesta este suflat în încăpere.

PĂRȚI COMPONENTE ȘI FUNCTIUNILE LOR

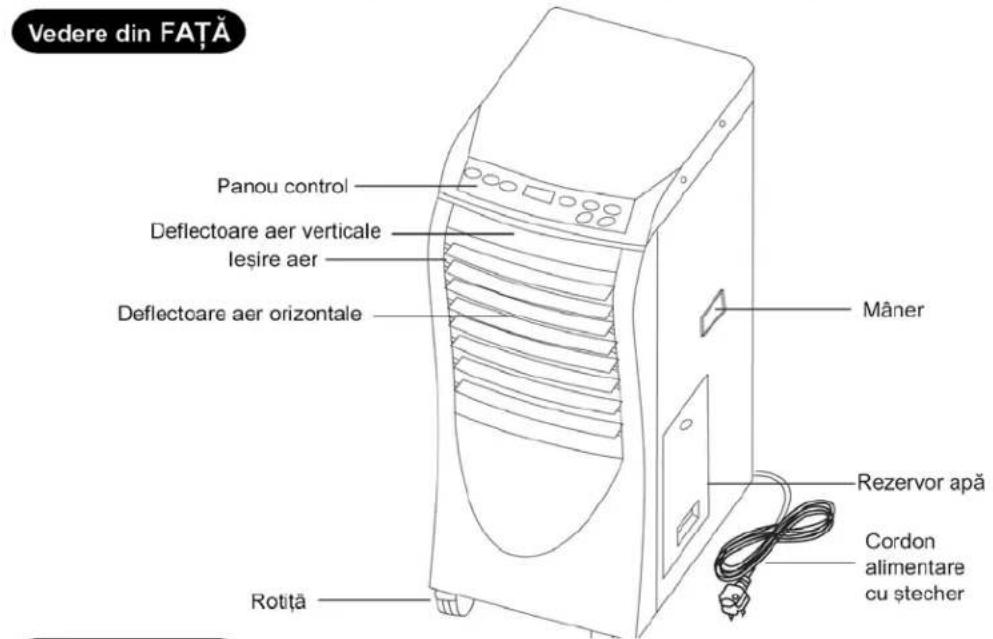

Vedere din FATĂ Panou control Deflectoare aer verticale leșire aer Deflectcare aer orizontale Mâner Rezervor apă Cordon alimentare cu șecher Rotiță

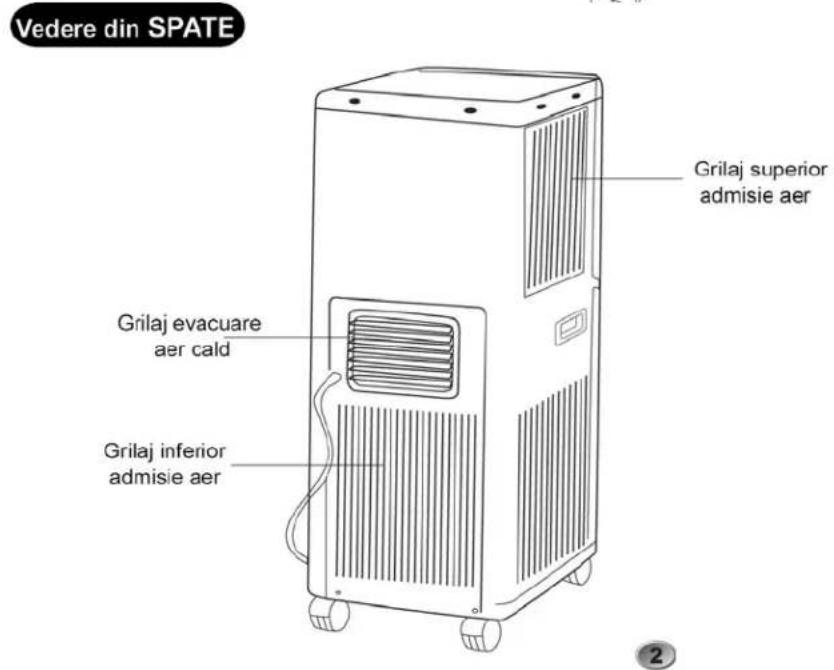

Vedere din SPATE Grilaj superior admisie aer Grilaj evacuare aer cald Grilaj inferior admisie aer

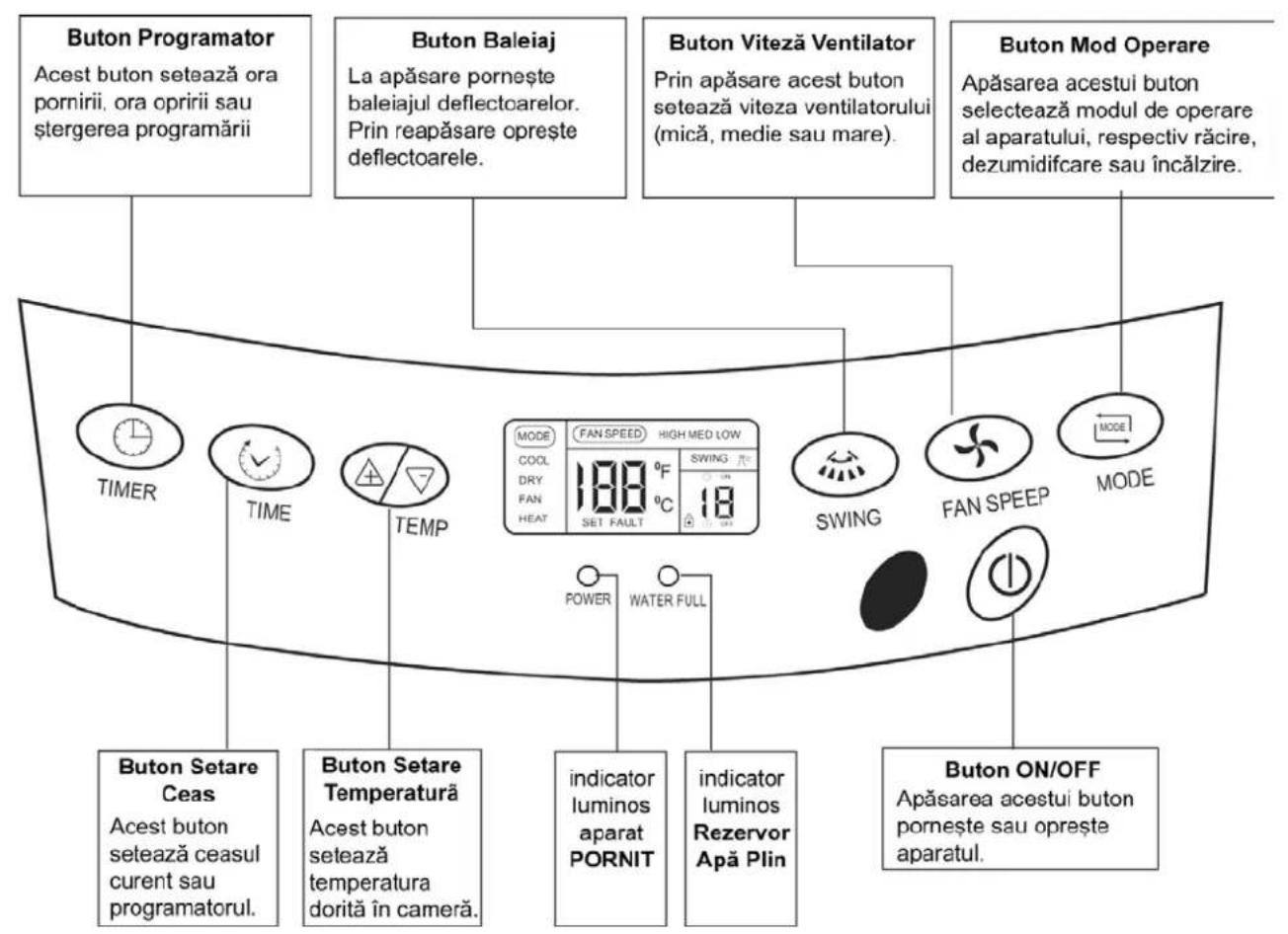

Buton Programator Acest buton setează ora pornirii, ora opririi sau stergerea programării Buton Baleiaj La apăsare pornește baleiajul deflectoarelor. Prin reapăsare oprește deflectoarele. Buton Viteză Ventilator Prin apăsare acest buton setează viteza ventilatorului (mică, medie sau mare). Buton Mod Operare Apăsarea acestui buton selectează modul de operare al aparatului, respectiv răcire, dezumidifcare sau încălzire. TIMER TIME TEMP MODE COOL DRY FAN HEAT FAN SPEED HIGH MED LOW 188 °F SET FAULT SWING 18 POWER WATER FULL SWING FAN SPEEP MODE Buton Setare Ceas Acest buton setează ceasul curent sau programatorul. Buton Setare Temperatură Acest buton setează temperatura dorită în cameră. indicator luminos aparat PORNIT indicator luminos Rezervor Apă Plin Buton ON/OFF Apăsarea acestui buton pornește sau oprește aparatul.

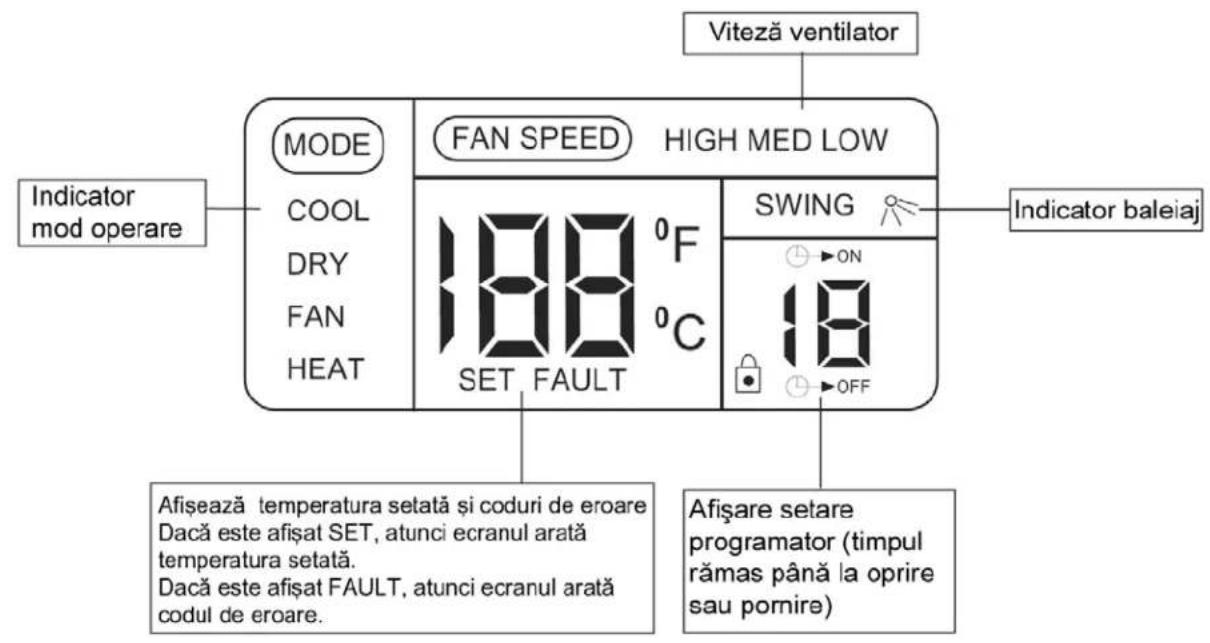

Viteză ventilator MODE COOL DRY FAN HEAT FAN SPEED HIGH MED LOW 188 °F °C SET FAULT SWING ON OFF Indicator mod operare Indicator baleiaj Afișează temperatura setată și coduri de eroare Dacă este afișat SET, atunci ecranul arată temperatura setată. Dacă este afișat FAULT, atunci ecranul arată codul de eroare. Afișare setare programator (timpul rămas până la oprire sau pornire)

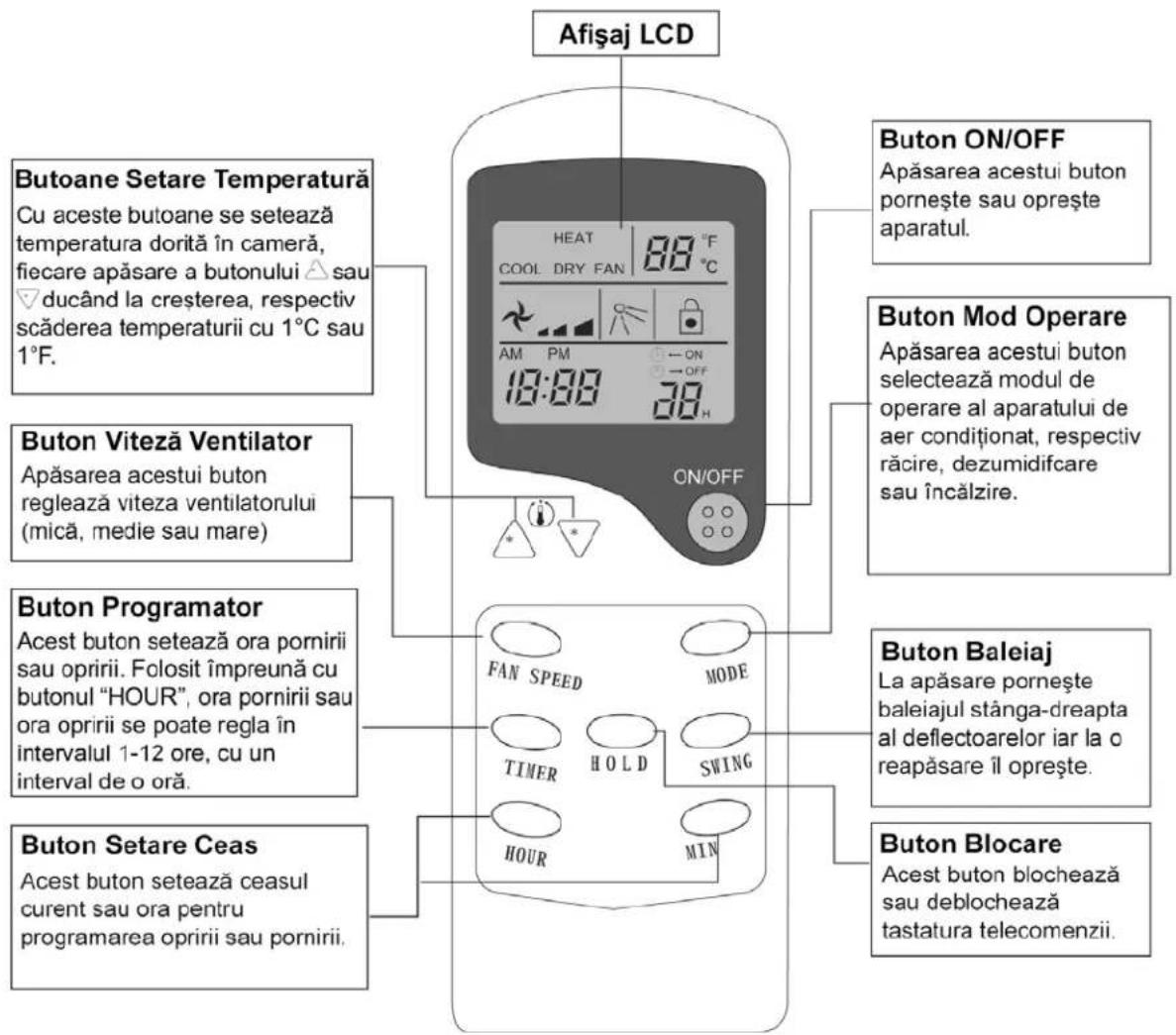

FUNCTIONAREA ŞI AFIŞAJUL TELECOMENZII

Afişaj LCD Butoane Setare Temperatură Cu aceste butoane se setează temperatura dorită în cameră, fiecare apăsare a butonului ▲ sau ▽ ducând la creșterea, respectiv scăderea temperaturii cu 1°C sau 1°F. Buton Viteză Ventilator Apăsarea acestui buton reglează viteza ventilatorului (mică, medie sau mare) Buton Programator Acest buton setează ora pornirii sau opririi. Folosit împreună cu butonul "HOUR", ora pornirii sau ora opririi se poate regla în intervalul 1-12 ore, cu un interval de o oră. Buton Setare Ceas Acest buton setează ceasul curent sau ora pentru programarea opririi sau pornirii. Buton ON/OFF Apăsarea acestui buton pornește sau oprește aparatul. Buton Mod Operare Apăsarea acestui buton selectează modul de operare al aparatului de aer condiționat, respectiv răcire, dezumidifcare sau încălzire. Buton Baleiaj La apăsare pornește baleiajul stânga-dreapta al deflectoarelor iar la o reapăsare îl oprește. Buton Blocare Acest buton blochează sau deblochează tastatura telecomenzii.

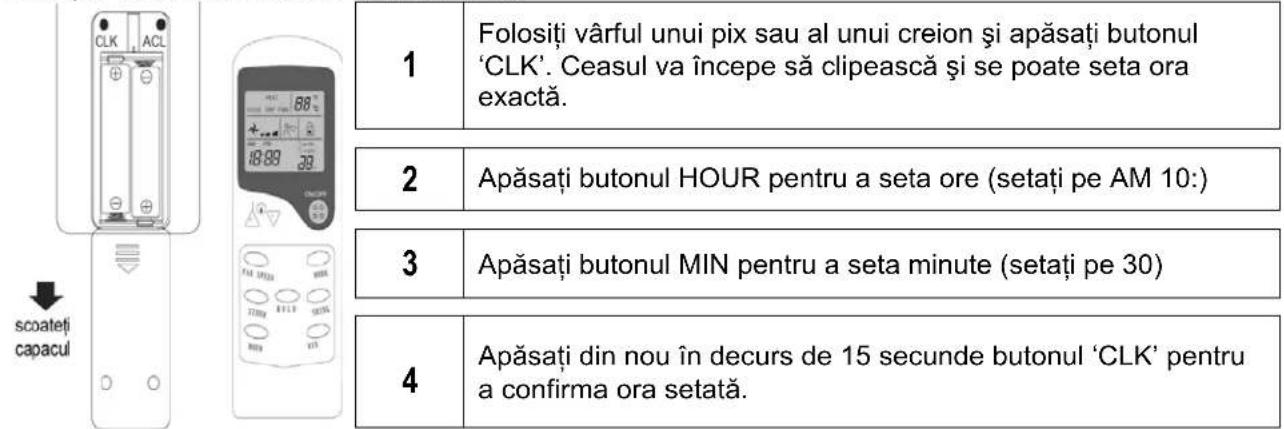

SETAREA CEASULUI TELECOMENZII

La introducerea bateriilor în telecomandă, ceasul va fi setat automat la ora AM 12:00.

Exemplu de setare: setarea orei AM 10:30

1 Folosiți vârful unui pix sau al unui creion și apăsați butonul 'CLK'. Ceasul va începe să clipească și se poate seta ora exactă. 2 Apăsați butonul HOUR pentru a seta ore (setați pe AM 10:) 3 Apăsați butonul MIN pentru a seta minute (setați pe 30) 4 Apăsați din nou în decurs de 15 secunde butonul 'CLK' pentru a confirma ora setată.

NOTĂ: Programatorul este setat pe baza timpului actual, așa că setați corect ceasul (ora actuală).

UTILIZAREA PANOULUI DE CONTROL

OPERATIA DE DEZUMIDIFICARE ŞI RĂCIRE

Răcirea se poate seta în gama 17°C - 31°C (sau 63°F - 88°F) iar pentru dezumidificare aceasta este 20°C - 31°C (respectiv 68°F - 88°F).

SURSA DE CURENT

Priza trebuie să fie bine montată și sigură.

Nu conectați alte aparate electrice la aceiași priză și nu folosiți aparatul conectat la o multipriză. Introduceți ferm ștecherul cordonului de alimentare în priză. La 2 secunde după ce auziți un “beep” puteți apăsa butonul “➊”, unitatea va începe să funcționeze.

OPERATIA DE RĂCIRE

1. Asigurati-vă că rezervorul de scurgere este corect montat pe unitate.
2. Apăsați repetat butonul “☐” pentru a alege modul de răcire (afișajul LCD va arăta mesajul “COOL”. În timpul operației de răcire, conducta de evacuare a aerului cald trebuie montată la un geam deschis (vezi capitolul INSTALARE).
3. Prin apăsări repetate ale butoanelor “ ⚠️” setați temperatura dorită în cameră (în gama 17°C - 31°C)
4. Apăsați butonul “” pentru a selecta viteza dorită a ventilatorului (mică, medie sau mare).
5. Apăsați butonul “” pentru a regla direcționarea aerului. Afișajul LCD va arăta “”.

NOTĂ:

Pentru a mări eficiența răcirii aveți grijă ca:

a) Dacă expunerea camerei la soare este directă, să trageți perdelele
b) Aparatul să nu fie plasat lângă alte surse de căldură.

OPERATIA DE DEZUMIDIFICARE

1. Tineți ferestrele și ușile închise pentru a contribui la eficacitatea dezumidificării camerei.
2. Asigurati-vă că rezervorul de scurgere este corect montat pe unitate.
3. Apăsați repetat butonul “☐” pentru a alege modul de dezumidificare (afișajul LCD va arăta mesajul “DRY”). În timpul acestui mod de operare nu se poate ajusta viteza ventilatorului.
4. În timpul operației de dezumidificare nu utilizați conducta de evacuare a aerului cald.

OPERATIA DE ÎNCĂLZIRE

1. Apăsați repetat butonul “☐” pentru a alege modul de încălzire (afișajul LCD va arăta mesajul “HEAT”).
2. Prin apăsări repetate ale butoanelor “ ⚠️” setați temperatura dorită în cameră (în gama 17°C - 31°C).
3. Apăsați butonul “ ✉” pentru a selecta viteza dorită a ventilatorului (mică, medie sau mare).
4. Apăsați butonul “” pentru a ajusta direcționarea aerului. Afișajul LCD va arăta “”.

SETAREA PROGRAMATORULUI

Pentru a seta momentul pornirii automate a aparatului (aparatul fiind oprit, dar cu ștecherul cordonului de alimentare introdus în priză) apăsați butonul “”, afișajul LCD va arata “← on”. Apoi apăsați butonul TIME pentru a fixa timpul de pornire, în gama 1-12 ore.

Pentru a seta momentul opririi automate a aparatului (aparatul fiind pornit), apăsați butonul “∅”, afișajul LCD va arata “∅ → OFF”. Apoi apăsați butonul TIME pentru a fixa timpul de oprire, în gama 1-12 ore.

OSCILATIE (BALEIERE) AUTOMATĂ

Pentru pornirea baleajului automat, apăsați butonul SWING “”, afișajul LCD va arăta “”. Pentru oprire reapăsați buton “”, simboul “” va dispărea de pe afișaj.

METODE DE EVACUARE A APEI

EVACUAREA APEI

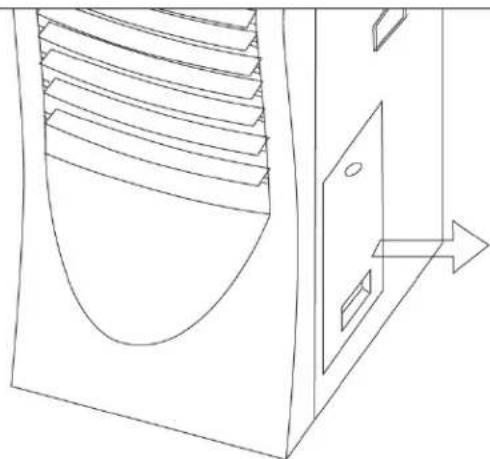

La funcționarea pe modul răcire sau dezumidificare, condensul se va aduna în rezervorul de apă. Când rezervorul se umple, indicatorul luminos WATER FULL se va aprinde intermitent (va pâlpâi). Așa cum se arată în fig. 1, 2 și 3, scoateți rezervorul de apă, goliți apa din el și remontați rezervorul în poziția inițială.

fig. 1

1. La functionarea pe modul răcire sau dezumidificare nu scoateți rezervorul de apă – în caz contrar se va auzi un semnal de atenționare și compresorul se va opri.

2. Dacă vreți să scoateți rezervorul înainte ca acesta să se fi umplut, opriți mai întâi aparatul, așteptați aproximativ 3 minute (pentru a preveni scurgerea condensului pe aparat), după care puteți scoate rezervorul.

3. În locul în care este fixat rezervorul există un tub de plastic. Nu scoateți opritorul de pe această conductă în timpul funcționării aparatului, deoarece apa este folosită și pentru răcirea tevilor de cupru.

fig. 2

METODE DE ÎNTRETINERE

Scoateți din priză ștecherul cordonului de alimentare, înainte de a curăți aparatul.

Asigurați-vă că aparatul nu este sub tensiune în momentul în care începeti operația de întreținere sau de reparare.

Nu folositi solventi chimici la curătirea suprafețelor aparatului de aer condiționat pentru a nu zgâria, strica sau chiar deforma unele suprafete ale aparatului.

ATENTIE

Dacă filtrul de aer este blocat de mult praf, debitul de aer se va reduce. Curățați acest filtru la 2-4 săptămâni, în funcție de condițiile de utilizare a aparatului.

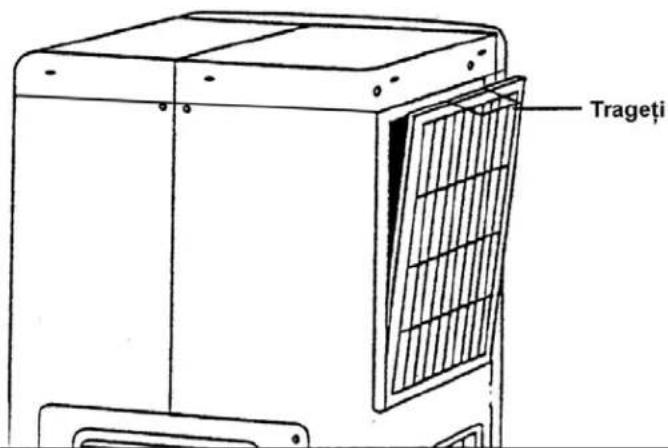

Scoaterea filtrului

Deschideți capacul filtrului de aer, apoi trageti în sus capacul.

Scoateți filtrul de aer din capacul filtrului.

Trageți

Curătirea filtrului

Spălați filtrul de aer prin clătirea ușoară cu apă călduță (aproximativ 40°C), folosind eventual un detergent neutru. Clătiți filtrul de detergent, după care puteți să îl uscați încet, într-un loc răcoros.

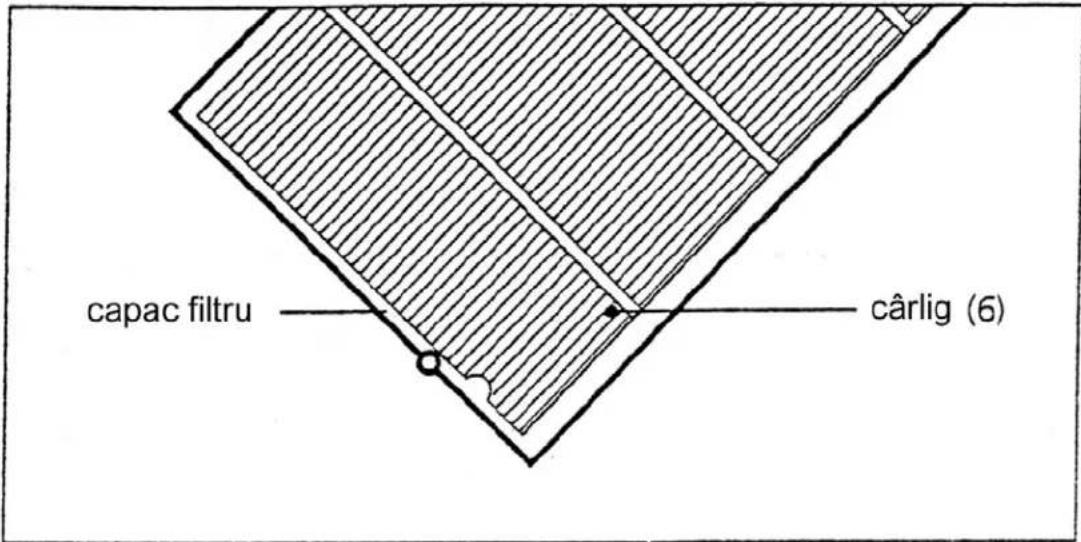

Montarea filtrului

Ataşati filtrul la capacul filtrului, cu cârligele de agătare spre interiorul suprafetei capacului.

Pozitionați cârligele la baza capacului filtrului, în găurile din capac, și apoi apăsați capacul la loc în poziția sa.

capac filtru cârlig (6)

Curătirea suprafetei aparatului

Curățați suprafața aparatului cu o cârpă ușor umezită, apoi ștergeți cu o cârpă moale, uscată.

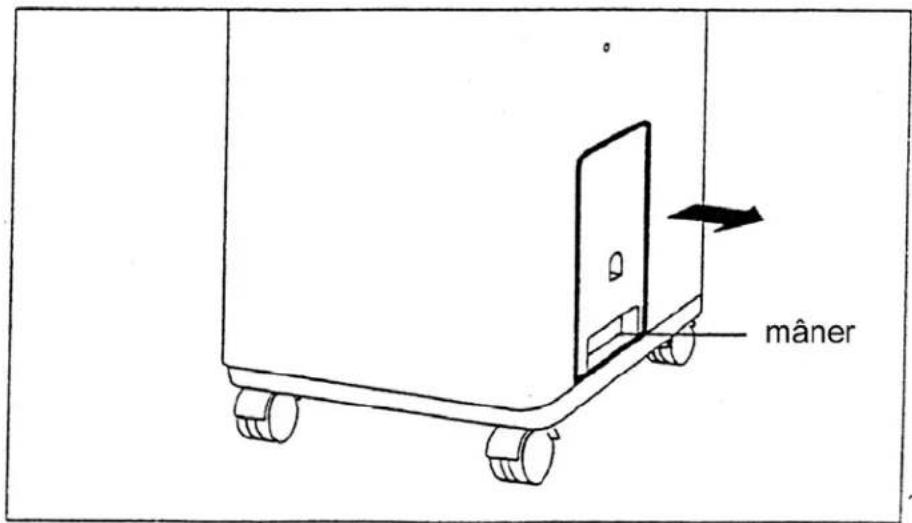

REZERVORUL DE APĂ

1. Tinând de mânerul rezervorului de apă, scoateți-l ușor afară.

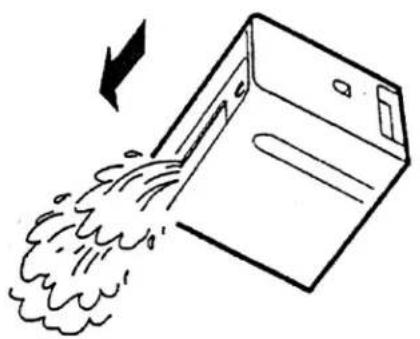

2. Turnați apa, curățați eventualele impurități folosind un detergent neutru, clătiți și uscați cu grijă. Apoi așezați rezervorul de apă la locul său.

mâner

DEPOZITARE

LA FINALUL SEZONULUI

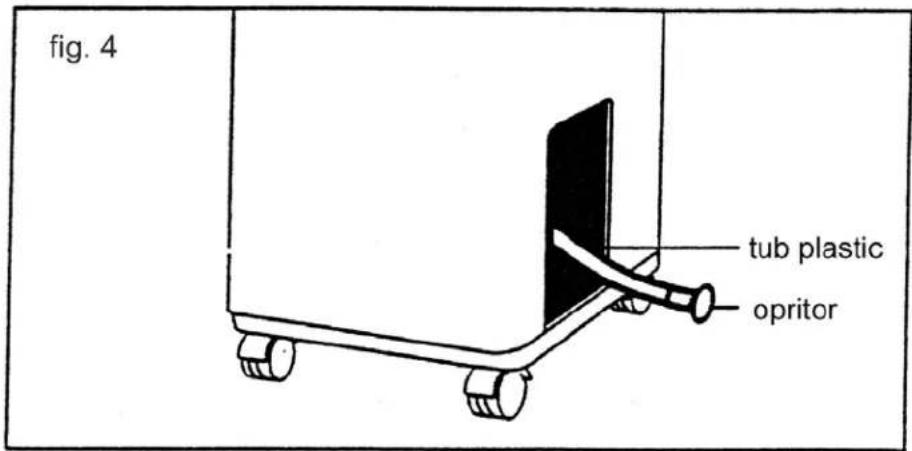

1. Pentru a goli orice urmă de apă din aparat, scoateți opritorul de pe tubul de plastic (vezi fig. 4). Apoi porniți aparatul și lăsați-l să funcționeze pe încălzire pentru o jumătate de zi, până la uscarea conductelor.

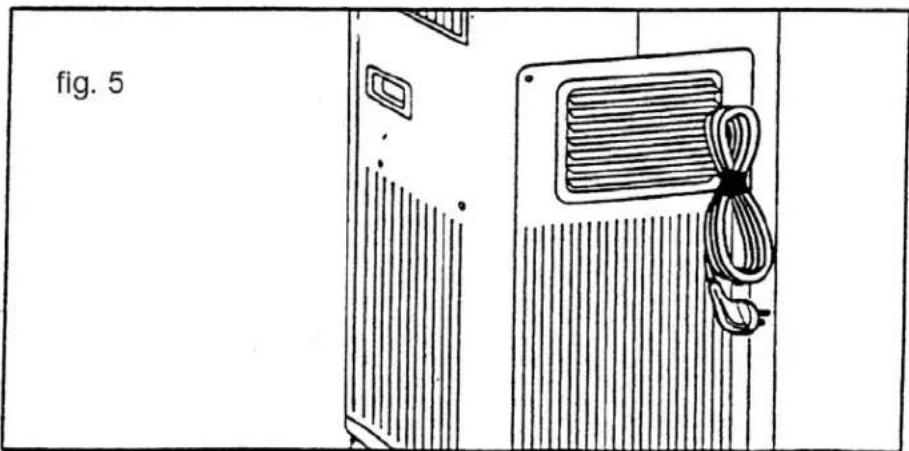

2. Opriti aparatul și scoateți stecherul din priză. Legați cordonul de alimentare cu un elastic.
3. Împachetați aparatul într-o pungă de plastic și depozitați-l într-un loc uscat.

fig. 4 tub plastic opritor

• Nu folositi aparatul în spații foarte strâmte, cu multe obstacole în jur.
• Nu puneti aparatul într-un loc expus direct razelor solare, pentru a nu afecta culoarea plasticului.
• Nu utilizați aparatul în apă sau lângă apă, există altfel pericol de electrocutare.
  Nu folosiți aparatul lângă aragaz, butelii de gaz, centrale pe gaz, lângă foc deshis sau în vecinătatea unor substanțe inflamabile.
• Nu folositi o priză stricată sau improvizată.
• Tineți aparatul la o distanță de minimum 1 m față de aparatele de radio sau TV, pentru a evita interferențele electromagnetice.
• Nu plasați conducta de evacuare a aerului cald foarte aproape de pereți și/sau nu obturați ieșirea acestei conducte pentru a evita supraîncălzirea.
  Nu înclinați sau răsturnați aparatul. Dacă se răstoarnă accidental, scoateți-l imediat din priză și apelați la un Service autorizat pentru a-l verifica.
• Nu pulverizați insecticide sau alte substane chimice în apropierea aparatului, acestea pot afecta suprafetele sale.

REZOLVAREA PROBLEMELOR

În cazul unor probleme de funcționare, înainte de a apela la un Service autorizat, verificați mai întâi următoarele:

Problemă	Verificați dacă ...	Rezolvare
Aparatul de aer condiționat nu funcționează deloc.	Există curent la sursă ?Ștecherul este scos din priză ?Siguranța este arsă sau decuplată ?Este aprins ledul de rezervor plin ?Rezervorul de apă este montat corect ?Ora este corectă ?	E normal să nu funcționeze.Introduceți ștecherul în priză.Schimbați sau cuplați siguranța.Goliți rezervorul de apă.Montați rezervorul la locul său.Setați ora exactă.
Eficienta răcirii nu este bună	Este blocată admisia /evacuarea de aer ?Există în cameră surse de căldură ?Filtrul de aer este foarte murdar ?Temperatura este setată corect ?Viteza ventilatorului este prea mică ?	Deblocați admisia / evacuarea.Opriți sau mutați aceste surse.Curățiți filtrul de aer.Setați corect temperatura.Setați o viteză mai mare.
Prea multe zgomote și vibrații în funcționare	Este din cauza refrigerantului care circulă prin conducte ?Aparatul e înclinat ?	E normal.Aduceți aparatul în poziție orizontală
Aparatul pornește și se oprește frecvent	Tensiunea de alimentare este normală ?Tubul de evacuare a aerului este bine fixat sau este răsucit ?Ați prelungit tubul de evacuare a aerului ?	Contactați furnizorul de curent.Fixați corect acest tub, cît mai orizontal posibil.Nu prelungiți acest tub și nu folosiți alte improvizații.

ATENTIE

În oricare din cazurile de mai jos, opriți imediat aparatul și scoateți-l din priză, apoi contactați un Service autorizat:

• siguranța se arde sau decuplează prea des;
• cordonul de alimentare se supraîncălzește;
• orice altă funcționare anormală.

Aparatul este dotat cu un sistem de auto-diagnoză, care ajută la servisarea acestuia. Codurile de eroare sunt date în tabelul de mai jos:

CODURI DE EROARE (auto-diagnoza)

COD DE EROARE EXPLICATIE
FAULT E2	Defect senzor temperatură
FAULT E3	Bobine defecte
FAULT E4	Functionare anormală a unității
FAULT E8	Protectie supraîncălzire

INSTALARE

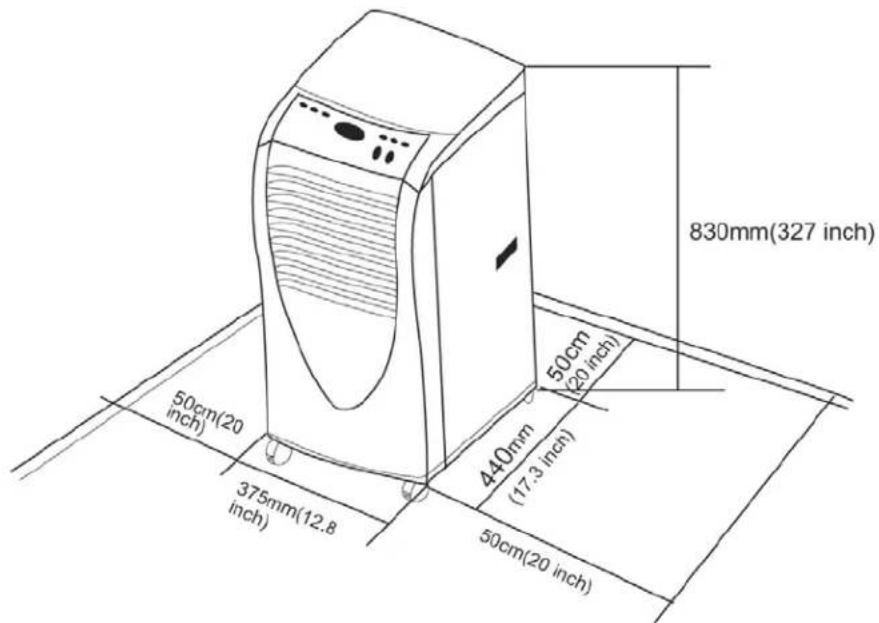

Selectarea locului de instalare

Amplasați aparatul mobil pe o suprafață plană, într-un loc unde să nu-i fie obturate evacuările și admisiile de aer. Plasați aparatul la minim 50cm de perete sau un alt obstacol.

Montarea tubului de evacuare a aerului cald

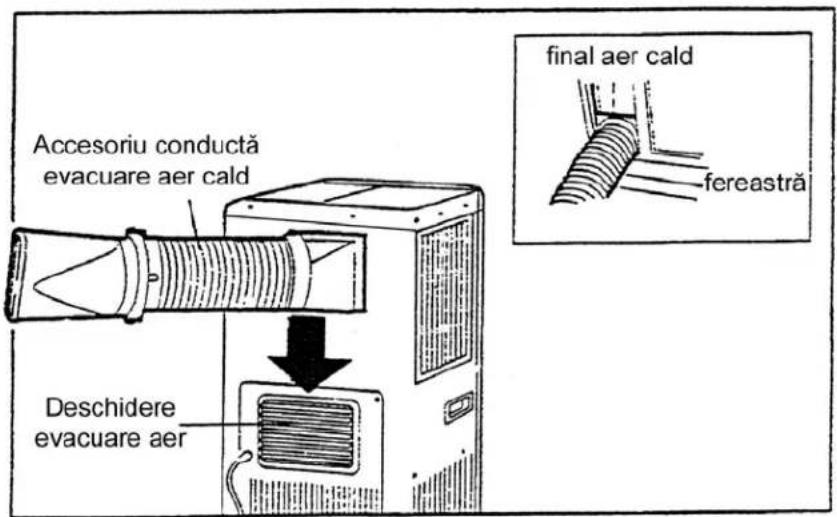

Accesoriu conductă evacuare aer cald Deschidere evacuare aer final aer cald fereastră

1. Fixați capătul dreptunghiular al tubului de evacuare la ieșirea corespunzătoare a aparatului mobil.
2. Aşezati celălalt capăt la cea mai apropiată fereastră.

Atenție: lungimea tubului este între 600mm-1800mm. Păstrați lungimea cât mai scurtă posibilă, pentru a avea o mai mare eficientă.

La montare, încercați să păstrați tubul în poziție cât orizontală.

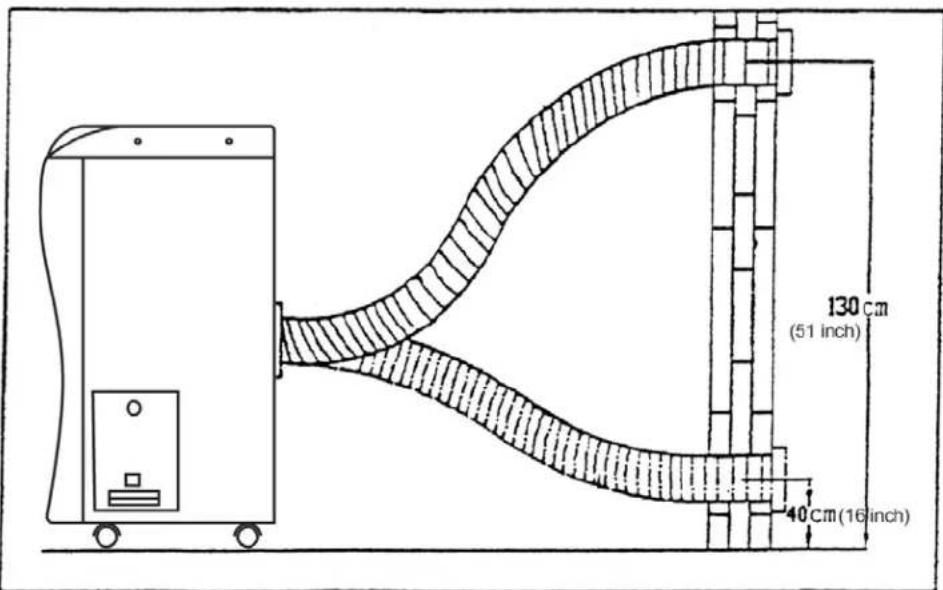

Montarea corectă este arătată mai jos (Dacă montați tubul în perete, înălțimea la care faceți gaura trebuie să fie între 40 și 130 cm.

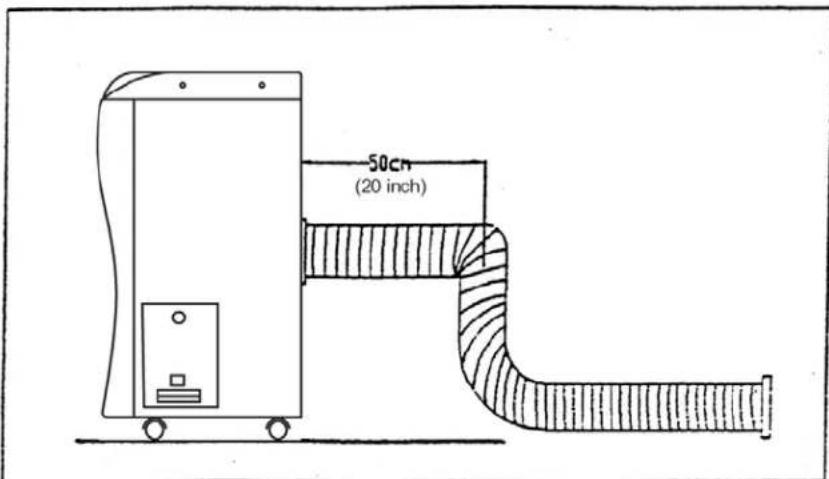

Dacă tubul de evacuare necesită îndoiri, procedați ca în figurile de mai jos:

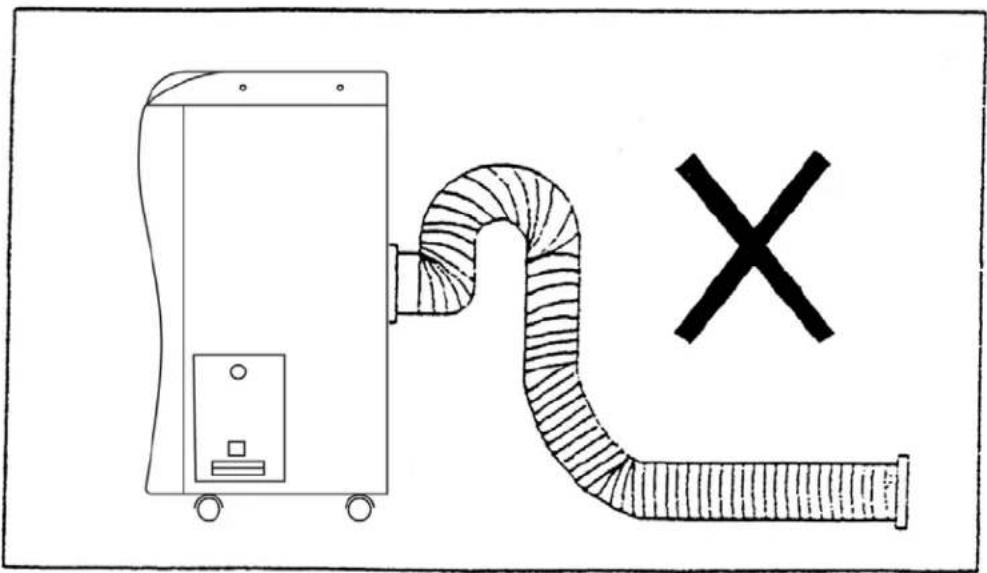

În figura de mai jos se poate vedea o montare greşită, cu o răsucire prea largă, care poate duce la o funcționare greşită.

Kitul de instalare pe fereastră

Kitul de instalare a fost proiectat astfel încât să corespundă celor mai utilizate tipuri de ferestre. Totuși este posibil să fie nevoie de modificări sau improvizatii pentru a se potrivi geamului Dvs. Pentru deschiderile minime și maxime vă rugăm să consultați figurile de mai jos:

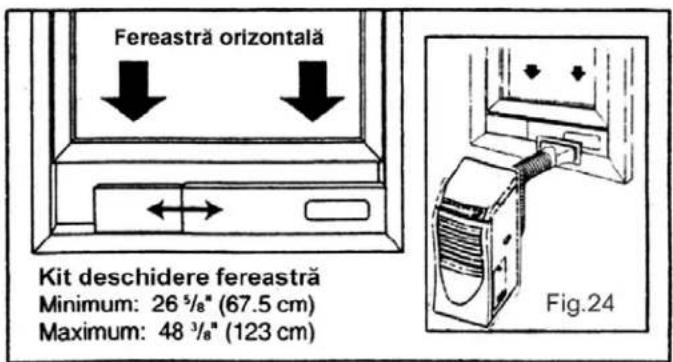

Fereastră orizontală Kit deschidere fereastră Minimum: 26 5/8" (67.5 cm) Maximum: 48 3/8" (123 cm) Fig.24

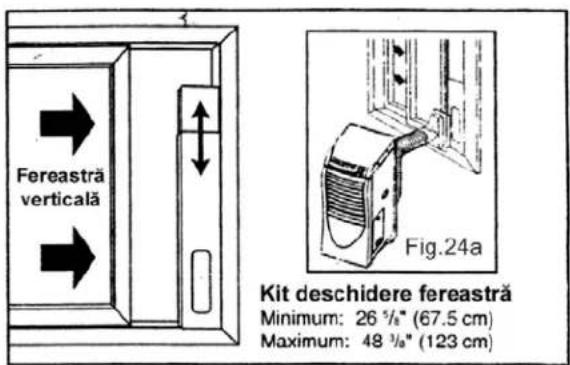

Fereastră verticală Kit deschidere fereastră Minimum: 26 1/8" (67.5 cm) Maximum: 48 3/8" (123 cm)

Mecanismul de siguranță al rezervorului de apă

Aparatul este echipat cu un sistem de siguranță care previne scurgerea condensului în aparat, în cazul scoaterii accidentale a rezervorului de apă sau în cazul în care acesta este plin.

În acest caz aparatul va emite semnal sonor de 8 ori și indicatorul luminos “WATER FULL” va deveni roşu și va clipi intermitent, până la soluționarea cauzei (poziționarea corectă a rezervorului, respectiv golirea acestuia).

NOTĂ: Chiar și în condițiile de mai sus, s-ar putea ca ventilatorul intern să își continue funcționarea. După remedierea problemei s-ar putea să dureze câteva minute până compresorul va reporni, acest lucru este normal, fiind o protectie a compresorului.

Accesoriiile de instalare sunt prezentate în figura 6 după cum urmează:

- Furtun flexibil de evacuare a aerului cald cu adaptoare de racordare. Acesta poate fi extins de la un minim de 50 cm până la un maxim de 200 cm.

- Adaptor evacuare fereastră

- Kit ajustabil deschidere fereastră. Acesta poate avea lungimea cuprinsă între un minim de 67,5 cm și un maxim de 123 cm.

- Conector furtun de scurgere (furtunul nu este inclus).

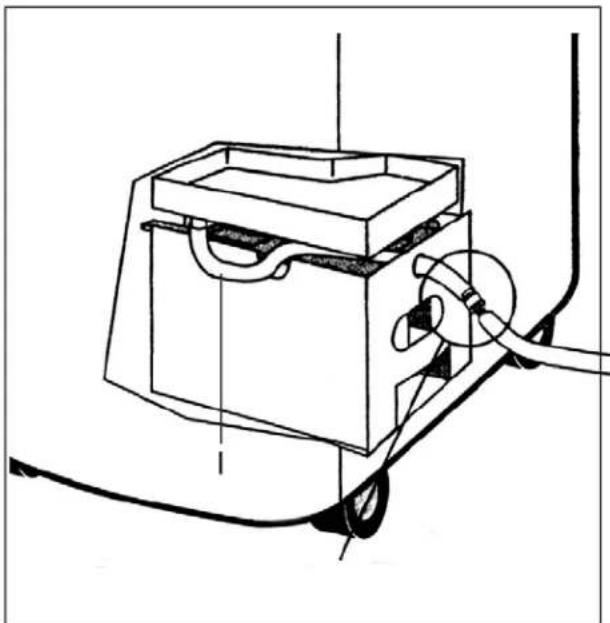

Notă specială:

Furtunul pentru scurgerea externă a apei nu este inclus în kitul acestui aparat. Acesta poate fi achiziționat de la un magazin specializat (magazin de tip bricolaj).

La aparat se poate ataşa un furtun exterior, pentru a obține o scurgere continuă a condensului. În acest caz condensul nu se va mai acumula în rezervorul de apă al aparatului. Pentru aceasta procedați ca mai jos:

Scoateți capacul (sigiliul) de pe tubul de scurgere (vezi figura din dreapta pentru localizare).

Prelungiți tubul în exteriorul aparatului, folosind conectorul special livrat cu aparatul și un furtun corespunzător, cumpărat de la un magazin specializat.

Montați cu grijă acest furtun, pentru a nu permite scurgerea apei înapoi în aparat și a produce scurtcircuit electric.

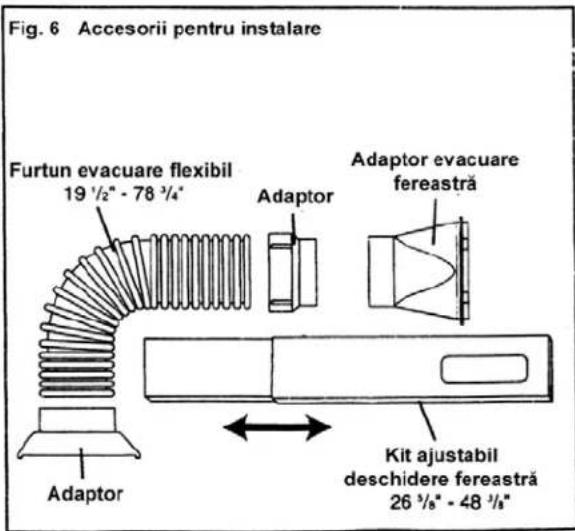

Fig. 6 Accesorii pentru instalare Furtun evacuare flexibil 19 ½" - 78 ¾" Adaptor Adaptor evacuare fereastră Adaptor Kit ajustabil deschidere fereastră 26 ¾" - 48 ¾"

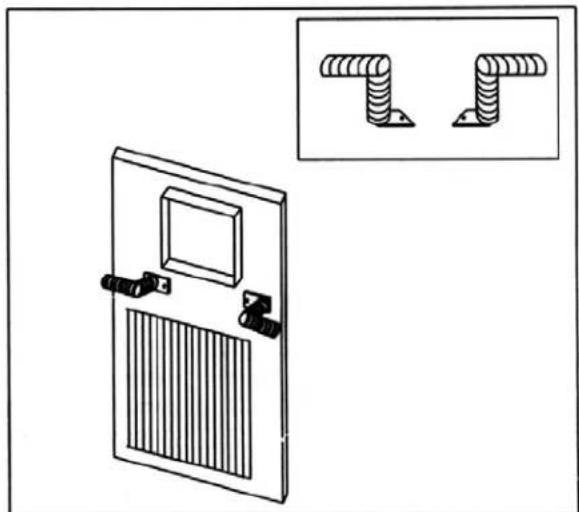

Lăcaș pentru cablu de alimentare

Fixați cele două suporturi pe capacul care acoperă deschiderea de evacuare a aerului. Înfășurați cordonul de alimentare pe acest suport atunci când aparatul nu se utilizează o perioada mai lungă de timp și ștecherul este scos din priză.

Caracteristici tehnice aparate aer condiționat ZASS răcire + încălzire		model AZ 09 P
Capacitate răcire	BTU/h
Capacitate răcire	kW
Capacitate încălzire	BTU/h	6043
Capacitate încălzire	kW	1.6
Putere răcire	W
Putere încălzire	W
EER
COP
Clasa de energie răcire		B
Dezumidificare	l/h
Ventilare	m^3/h	≥ 300
Zgomot unitate db(A) 54~56
Alimentare	V/Ph/Hz
Masă aparat kg 35
Suprafața deservită	m^2	10-15
Refrigerant: R407C	Kg	0.660
Temperatura minimă/maximă de funcționare	°C	5-40

ATENTIE

În cazul în care aparatul a fost încinat sau răsturnat, acesta se va porni doar după 24 de ore după ce a fost readus în poziția corectă !

Indicații pentru protecția mediului înconjurător

Aparatele electrice uzate sunt materiale valorose, motiv pentru care locul lor nu este la gunoiul menajer! Din această cauză, vă rugăm să ne sprijiniți și să participați la protejarea resurselor naturale și a mediului înconjurător, prin predarea acestui aparat la centrele de preluare a acestora sau la importatorul a cărui adresă o puteți găsi în acest manual sau în certificatul de garanție.
