MANUAL DE UTILIZARE ZAC 12 Zass

Confortul la îndemâna oricui

APARATE DE AER CONDIȚIONAT MONOSPLIT DE CAMERĂ

Manual de utilizare

Aparatele de aer condiționat sunt produse de o valoare ridicată. Pentru a vă apăra interesele și drepturile legale, vă rugăm apelați numai la un SERVICE autorizat pentru a instala acest aparat (centrele service autorizate sunt menționate în certificatul de garanție).

Acest manual este o versiune universală, realizată pentru mai multe modele de aparate de aer condiționat. . Aspectul unităților pe care le cumpărați ar putea fi ușor diferită de cele descrise în manual, însă acest lucru nu va afecta utilizarea și operarea corectă a aparatului.

Vă rugăm citiți cu atenție secțiunile corespunzătoare modelului specific pe care l-ați ales și păstrați acest manual pentru referințe ulterioare.

Acest aparat nu se va folosi de către copii sau persoane infirme fără supraveghere. Copiii trebuiec supravegheati și atenționați să nu se joace cu acest aparat.

CONTINUT

INSTRUCTIUNI PENTRU UTILIZATORI (pag. 2)

PĂRTI COMPONENTE ȘI FUNCTIUNILE LOR (pag. 4)

FUNCTIONAREA ŞI AFIŞAJUL TELECOMENZII (pag. 6)

SELECTAREA MODULUI 'AUTO' DE FUNCTIONARE (pag. 7)

SELECTAREA MODULUI DE FUNCTIONARE (RĂCIRE – DEZUMIDIFICARE – ÎNCĂLZIRE) (pag. 8)

DIRECTIONAREA FLUXULUI DE AER (pag. 9)

COMUTATORUL DE URGENTĂ (pag. 2)

SETAREA CEASULUI TELECOMENZII (pag. 10)

MODUL SLEEP (VEGHE) (pag. 10)

UTILIZAREA PROGRAMATORULUI (ON-TIMER) (pag. 11)

PROCEDURĂ DE MANEVRARE TELECOMANDĂ (pag. 12)

CARACTERISTICI ALE OPERAȚIEI DE ÎNCĂLZIRE (pag. 12)

METODE DE ÎNTRETINERE (pag. 13)

Aparatul de aer condiționat (și ca atare funcția de încălzire) nu se va utiliza la temperaturi sub -6°C, există riscul de a defecta compresorul! În acest caz, de utilizare necorespunzătoare, garanția aparatului va fi anulată

INSTRUCTIUNI PENTRU UTILIZATORI

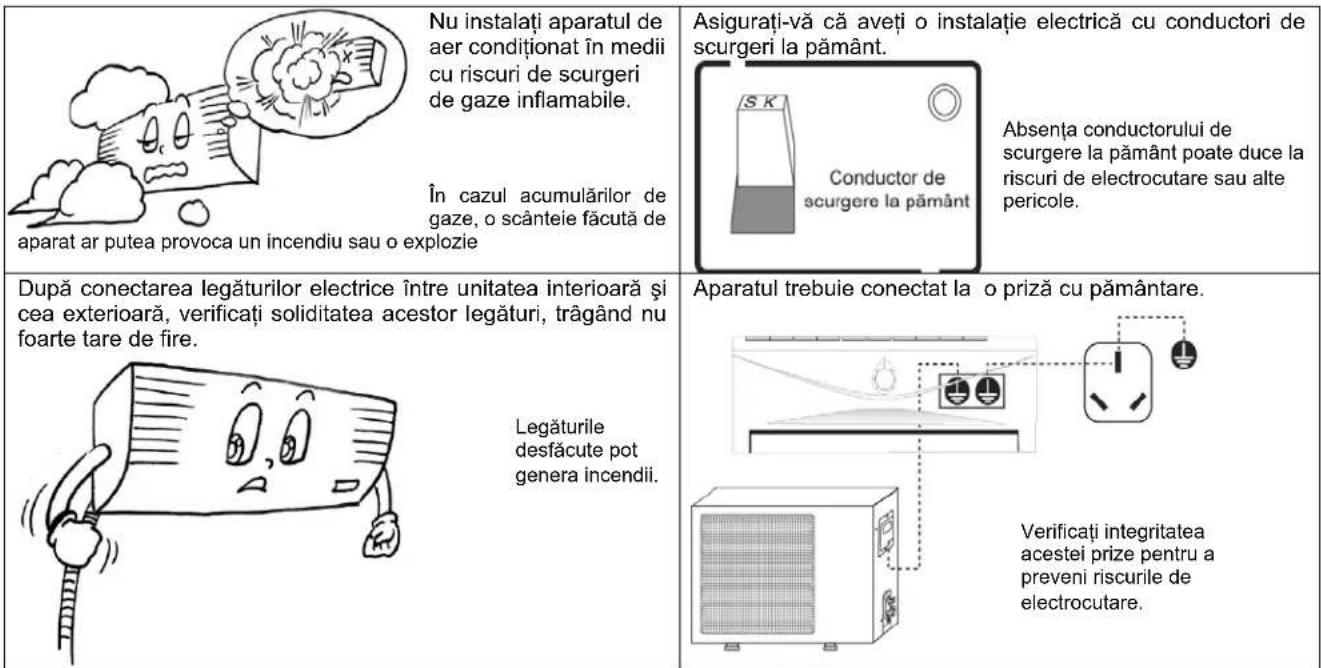

Instrucțiuni pentru instalare

- Pentru montarea și punerea în funcțiune a aparatului de aer condiționat, apelati la unul din centrele service autorizate menționate pe certificatul de garanție.

Nu instalati aparatul de aer condiționat în medii cu riscuri de scurgeri de gaze inflamabile.

În cazul acumulărilor de gaze, o scânteie făcută de

aparat ar putea provoca un incendiu sau o explozie

După conectarea legăturilor electrice între unitatea interioară și cea exterioară, verificați soliditatea acestor legături, trâgând nu foarte tare de fire.

Legăturile desfăcute pot genera incendii.

Asigurați-vă că aveți o instalatie electrică cu conductori de scurgeri la pământ.

Absența conductorului de scurgere la pământ poate duce la riscuri de electrocutare sau alte pericole.

Aparatul trebuie conectat la o priză cu pământare.

Instrucțiuni de operare

Nu opriți funcționarea aparatului prin scoaterea ștecherului din priză.

La asemenea actiuni poate apărea riscul electrocutării sau al provocării unui incendiu.

Nu operați aparatul sau cordonul de alimentare cu mâinile ude.

Există riscul de electrocutare.

Nu efectuați nici o conexiune intermediară și nu prelungiți cordonul de alimentare. Nu utilizați blocuri multiprize. Nu împărțiți priza cu alte aparate electrice.

Greşit !

O conexiune defectuoasă, o izolație insuficientă și un curent excesiv ar putea cauza electrocutare sau un incendiu.

Înainte de introducerea ștecherului în priză, verificați să nu fie praf pe el. Asigurați-vă ca ștecherul să fie bine fixat în priză.

Praful acumulat pe ștecher poate provoca supraîncălzirea sa sau chiar un incendiu. Dacă ștecherul nu este bine fixat există pericolul electrocutării, supraîncălzirii sau al unui incendiu.

Nu trageți de cablul de alimentare. Pentru deconectare trageți de ștecher până ce acesta iese complet din priză.

În caz contrar, cordonul se poate rupe și provoca un incendiu. Dacă cordonul de alimentare sau priza prezintă defectiu ni, apelati la un

electrician autorizat pentru schimbarea sau repararea lor.

Nu folositi sigurante de capacitate incorrectă sau sigurante improvizate din fire metalice.

cablu de cupru

Folosirea firelor metalice sau de cupru ca sigurante poate cauza

disfunctionalități sau incendii.

În timpul răcirii, evitați razele solare și intrarea aerului cald în cameră.Închideți ferestrele și trageți storurile și perdelele. Acest lucru va duce la scăderea luminii solare și la creșterea efectului răcirii. Puteți utiliza folie pentru geam pentru a reduce efectele încălzirii solare.	Încercați să minimizați generarea de căldură în timpul operației de răcire.Plasați sursele de căldură în afara camerei.	Nu plasați sisteme de încălzire cu flacără deschisă în așa fel încât să fie expuse direct ventilației aparatului.S-ar putea să rezulte o încălzire insuficientă sau o ardere incompletă care să genereze toxine (monoxid de carbon).
Nu utilizati solventi chimici, insecticide, spray- uri inflamabile sau vopsele în preajama aerului condiționat. În nici un caz nu pulverizați pe el.Pot cauza incendii.	Când e necesar să folosiți aerul condiționat și aparate de combustie în aceași cameră, din când în când camera va trebui ventilată.Ventilarea insuficientă poate duce la lipsa oxigenului și la alte pericole.	Opritți aparatul de aer condiționat înainte de curățare. Aveți grijă să nu curățați unitățile când ventilatorul funcționează la viteză mare.
Nu introducți nici un obiect în prizele de intrare sau ieșire a aeruluiExistă pericolul accidentării, apariției unui incendiu sau electrocutării .	Ajustați corect fluxul de aer.Reglați corect deflectoarele orizontale și verticale pentru a egaliza temperatura camerei.	Din motive de sănătate, nu este recomandabil să lăsați aerul rece să sufle direct pe Dvs. pe o durată de timp prelungită.
Nu curățați cu apă aparatul de aer condiționat. Acest lucru poate duce la electrocutare.	Nu agătați nimic pe aparat, nu vă agătați și nu plasați obiecte pe unitatea interioară a aparatului de aer condiționat.Aparatul poate cădea, existând riscul accidentării și rănirii.	Verificați cu grijă structurile de sprijin ale unităților.În cazul existenței unor defecte, structurile de sprijin trebuie să fie reparate imediat pentru a se evita căderea unității, care ar putea produce răniri sau alte accidente
Nu vă cățarați pe unitatea exterioară. Nu plasați obiecte pe ea. Căderea unității exterioare sau a unor obiecte plasate pe ea poate provoca accidente și răniri.	Nu utilizati la curățare:- apa caldă (peste 40 °C), gazolina, solventi chimici, dilunați sau produse de curățat - acestea vor deformă, decolora sau zgâria aparatul de aer condiționat.	În caz de neutilizare prelungită scoateți stecherul din priză sau întrerupeți tensiunea. Praful acumulat pe stecher poate provoca supraîncălzirea sa sau chiar un un incendiu. Fiți siguri că ați oprit aparatul înainte de a scoate stecherul din priză.

Instrucțiuni pentru Demontare sau Reparație

• Pentru orice defectiune sau informație privind modul de utilizare și funcționare a aparatului de aer condiționat, vă rugăm să apelați la unul dintre centrele service menționate pe certificatul de garanție.
• În cazul unor funcționări anormale (miros de ars), opriți imediat aparatul, scoateți-l din priză și contactați un SERVICE autorizat.

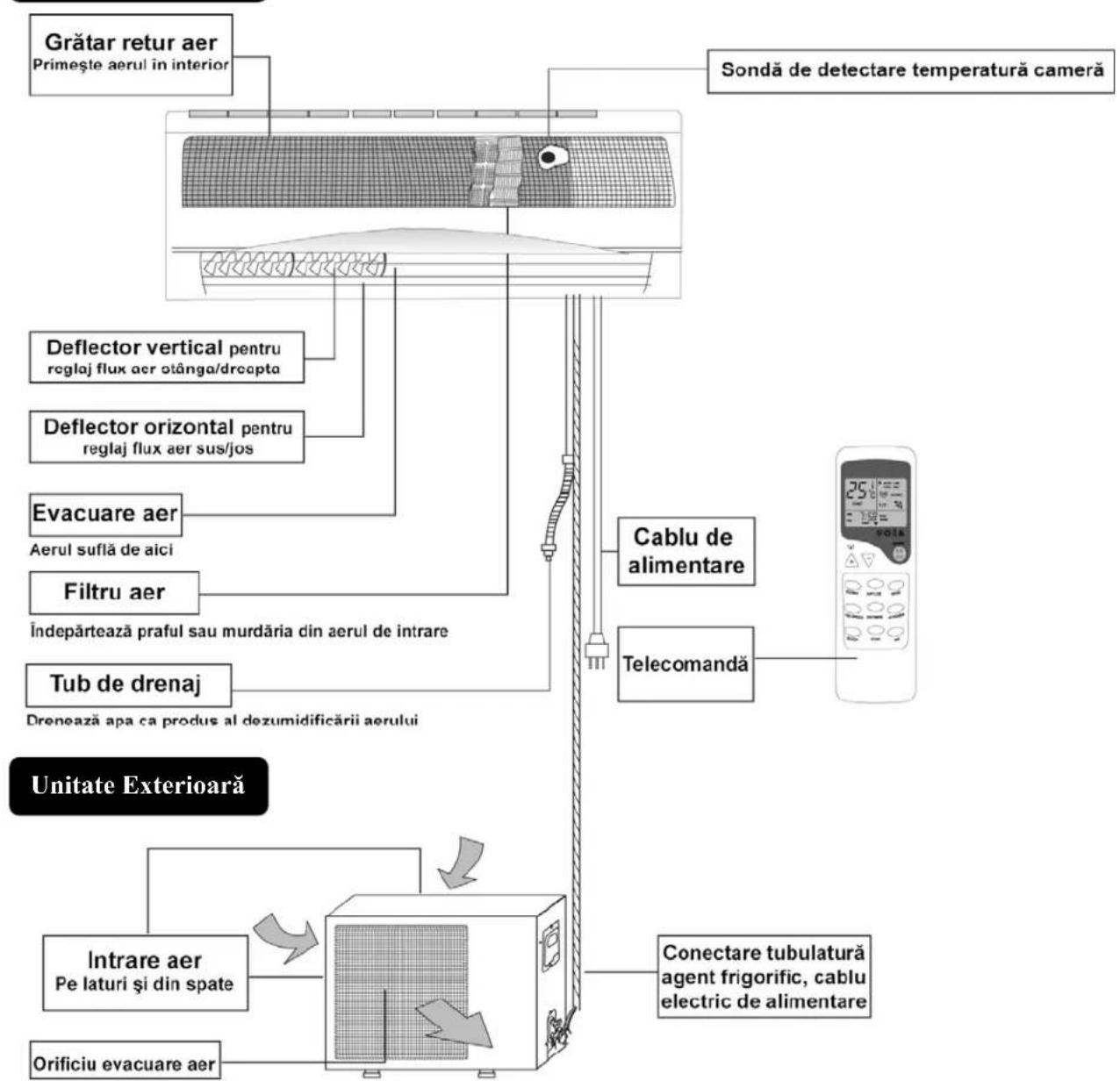

PĂRȚI COMPONENTE ȘI FUNCȚIUNILE LOR

Datorită numărului mare de modele, specificațiile și forma aparatelor vor diferi, informațiile de mai jos sunt cu caracter general, valabile pentru orice model, indiferent de formă sau specificații tehnice.

Unitate Interioară

Sectiune de operare unitate

Cum se deschide

Împingeti uşor ambele laturi ale grătarului de intrare aer la fund și trageti spre această parte până este simțită o rezistență.

Împingeti în jos grătarul de intrare aer și apoi împingeti ambele părți ale grătarului de intrare aer la fund.

COMUTATORUL DE URGENTĂ

Acest buton poate fi folosit ca o măsură de urgență la comutarea PORNIT / OPRIT când telecomanda nu este disponibilă.

- Notă: Nu deschideți grătarul la un unghi peste 60 grade. Nu operați unitățile cu prea multă forță.

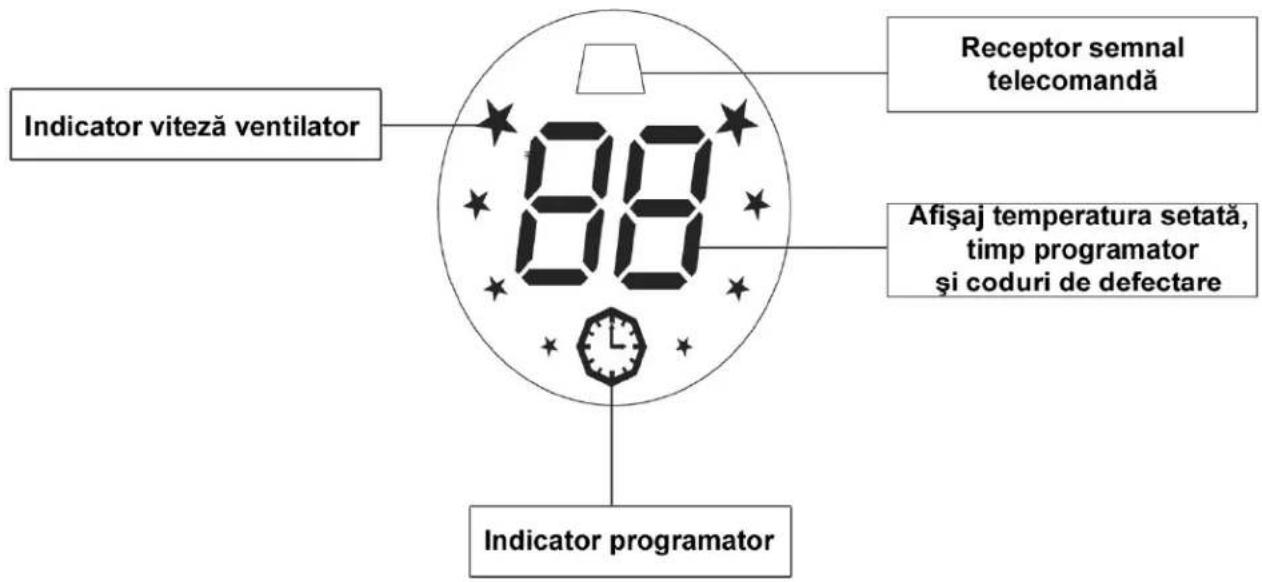

Afişaj unitate interioară

Indicator viteză ventilator 818 Receptor semnal telecomandă Afișaj temperatura setată, timp programator și coduri de defectare Indicator programator

Notă

Pe figura de mai sus sunt afișate toate indicațiile display-ului doar pentru a explica semnificația lor. În realitate se vor afișa doar semnele corespunzătoare în momentul funcționării aparatului.

ATENTIE!

Aparatul de aer condiționat (și ca atare funcția de încălzire) nu se va utiliza la temperaturi sub -6°C, există riscul de a defecta compresorul! În acest caz, de utilizare necorespunzătoare, garanția aparatului va fi anulată.

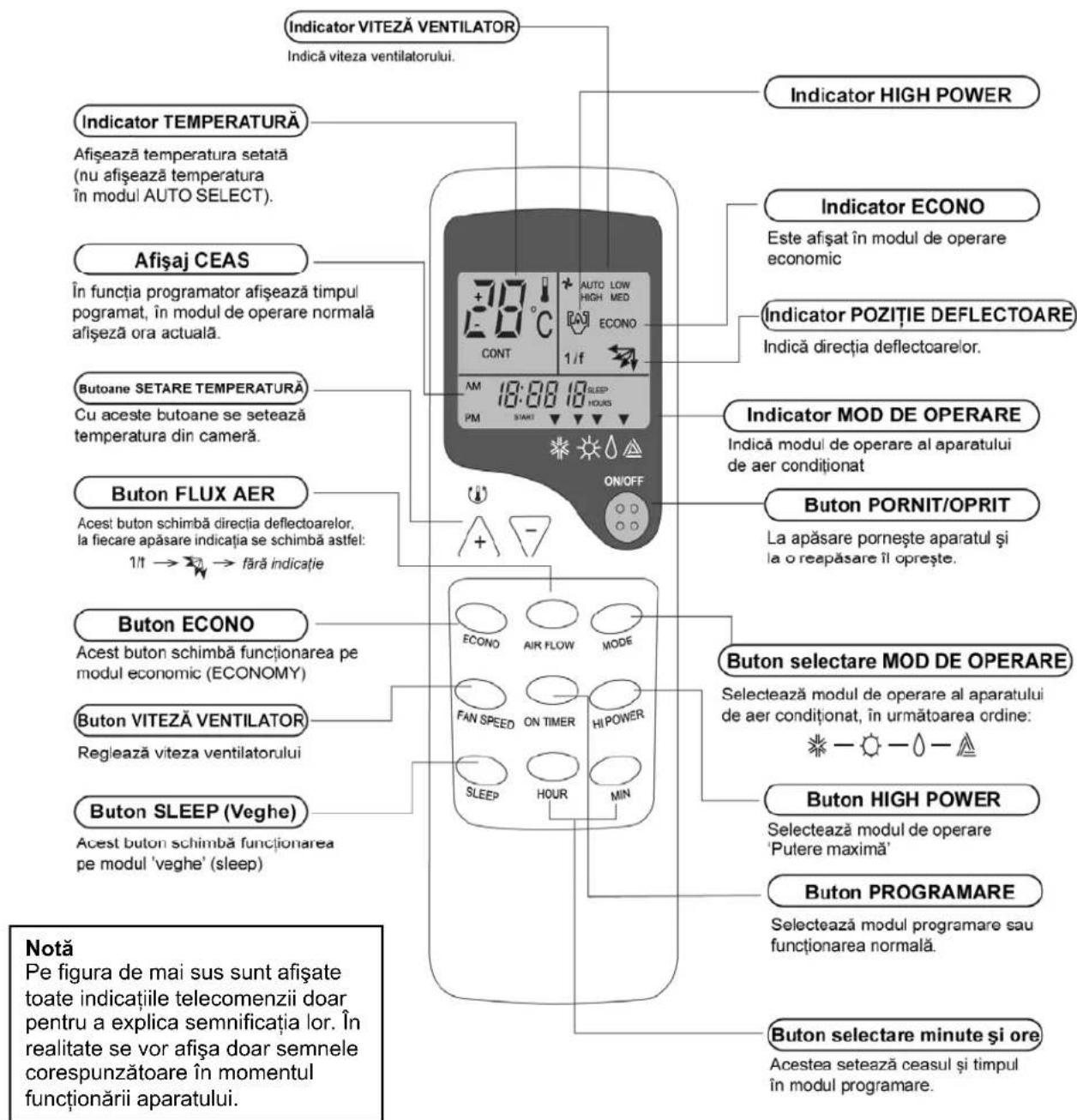

FUNCTIONAREA ŞI AFIŞAJUL TELECOMENZII

Indicator VITEZÄ VENTILATOR Indică viteza ventilatorului. Indicator TEMPERATURÄ Afişeză temperatura setată (nu afişeză temperatura în modul AUTO SELECT). Afişaj CEAS În funcția programator afişeză timpul pogramat, în modul de operare normală afişeză ora actuală. Butoane SETARE TEMPERATURÄ Cu aceste butoane se setează temperatura din cameră. Buton FLUX AER Acest buton schimbă direcția deflectoarelor, la fiecare apăsare indicația se schimbă astfel: 1/1 → → fără indicație Buton ECONO Acest buton schimbă funcționarea pe modul economic (ECONOMY) Buton VITEZÄ VENTILATOR Reglează viteza ventilatorului Buton SLEEP (Veghe) Acest buton schimbă funcționarea pe modul 'veghe' (sleep) Notă Pe figura de mai sus sunt afișate toate indicațiile telecomenzii doar pentru a explica semnificația lor. În realitate se vor afișa doar semnele corespunzătoare în momentul funcționării aparatului. Indicator HIGH POWER Indicator ECONO Este afișat în modul de operare economic Indicator POZITIE DEFLECTOARE Indică direcția deflectcareior. Indicator MOD DE OPERARE Indică modul de operare al aparatului de aer condiționat Buton PORNIT/OPRIT La apăsare pornește aparatul și la o reapăsare îl oprește. Buton selectare MOD DE OPERARE Selectează modul de operare al aparatului de aer condiționat, în următoarea ordine: Buton HIGH POWER Selectează modul de operare 'Putere maximă' Buton PROGRAMARE Selectează modul programare sau funcționarea normală. Buton selectare minute și ore Acestea setează ceasul și timpul în modul programare.

Functionarea transmisiei

La orice apăsare a unei taste a telecomenzii, cu aceasta îndreptată către unitatea interioară, un semnal este trimis. Dacă semnalul este recepționat corect, unitatea internă emite un semnal de recepționare.

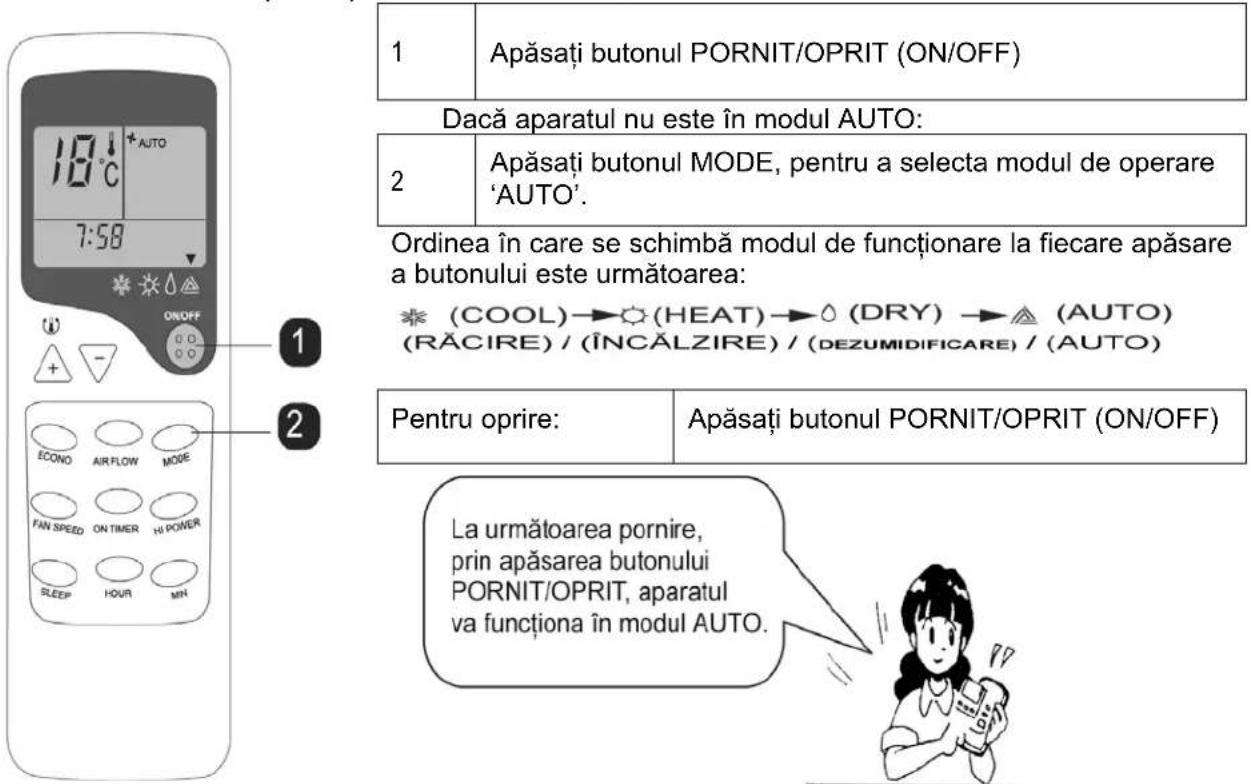

SELECTAREA MODULUI 'AUTO' DE FUNCTIONARE

Funcționează prin selectarea automată a modului de operare (RĂCIRE, ÎNCĂLZIRE sau DEZÚMIDIFICARE), în funcție de temperatura din cameră, la pornire.

Cu telecomanda îndreptată spre unitatea interioară:

18°C 7:58 ONOFF + - 2 ECONO AIR FLOW MODE FAN SPEED ON TIMER HI POWER SLEEP HOUR MIN 1 2 Dacă aparatul nu este în modul AUTO: 2 Apăsați butonul MODE, pentru a selecta modul de operare 'AUTO'. Ordinea în care se schimbă modul de funcționare la fiecare apăsare a butonului este următoarea: (COOL)→(HEAT)→(DRY)→(AUTO) (RĂCIRE) / (ÎNCĂLZIRE) / (DEZUMIDIFICARE) / (AUTO) Pentru oprire: Apăsați butonul PORNIT/OPRIT (ON/OFF) La următoarea pornire, prin apăsarea butonului PORNIT/OPRIT, aparatul va funcționa în modul AUTO.

Dacă nu sunteti mulțumit de modul AUTO, schimbați după dorință pe modul RĂCIRE, ÎNCĂLZIRE sau DEZUMIDIFICARE.

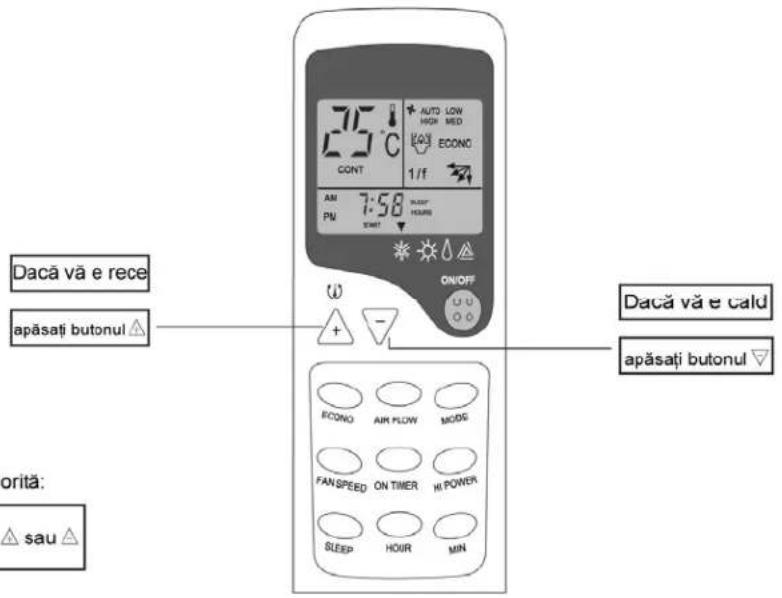

Setarea temperaturii în modul de operare AUTO

Ajustați temperatura prin apăsarea butoanelor △ sau △, aceasta făcându-se într-o gamă de la ‘unu’ la ‘șase’. În modul AUTO nu se poate seta o temperatura exactă, ci se poate un ‘pic mai cald ‘ sau ‘un pic mai rece’ față de temperatura setată automat de microcomputer.

Dacă vă e rece apăsați butonul △ orită: △ sau △ 75°C CONT + AUTO LOW HIGH MED ECONC 1/f AM 7:58 PU START ON/OFF + - ECONC AIR FLOW MODE FAN SPEED ON TIMER HI POWER SLEEP HOUR MIN Dacă vă e cald apăsați butonul ▼

Notă

În condiții extreme de temperatură (temperatură foarte ridicată), unitatea lucrează la maxim și temperatura setată s-ar putea să nu fie atinsă.

Ajustați temperatura dorită:

1

Apăsați butonul △ sau

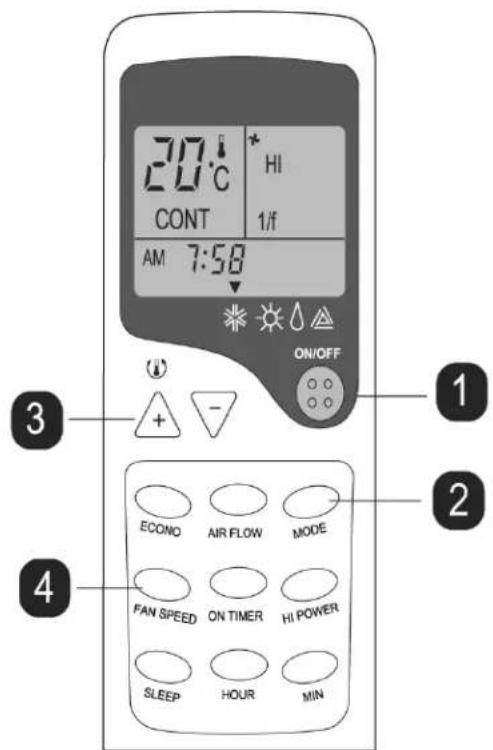

SELECTAREA MODULUI DE FUNCTIONARE (RĂCIRE – DEZUMIDIFICARE – ÎNCĂLZIRE)

Cu telecomanda îndreptată spre unitatea interioară:

Apăsați butonul PORNIT/OPRIT (ON/OFF)
Apăsați butonul MODE, pentru a selecta modul de operare dorit: RĂCIRE, ÎNCĂLZIRE, DEZUMIDIFICARE, AUTO
Ajustați temperatura prin apăsarea butoanelor △sau △. Cu excepția modului AUTO, în celelalte moduri temperatura se poate ajusta în gama 18°C - 30°C.
Apăsați butonul viteză ventilator, reglați viteza dorită a ventilatorului.
Pentru oprire:	Apăsați butonul PORNIT/OPRIT
	NotăÎn operarea numai ‘RĂCIRE’,modul ‘CĂLDURĂ’ se va anula.

Modul HIGH POWER

Apăsați butonul 'HIGH POWER' în timpul 'RĂCIRII' sau 'ÎNCĂLZIRII', ventilatorul va porni la viteza maximă ('HIGH') și va opera astfel timp de 15 minute.

Notă

În modul de operare 'HIGH POWER' ('Putere maximă') viteza ventilatorului nu poate fi schimbată.

Modul ECONOMY

Apăsați butonul 'ECONO' în timpul RĂCIRII, temperatura setată va crește aproximativ cu 2°C iar viteza ventilatorului se va reduce la minim ('LOW').

Notă

În modul de operare 'ECONOMY' ('Economic') viteza ventilatorului nu poate fi schimbată.

DIRECTIONAREA FLUXULUI DE AER

Ajustarea verticală (sus-jos) a fluxului de aer

Direcția aerului (sus-jos) poate fi ajustată folosind butonul AIR FLOW (FLUX AER) de pe telecomandă. De fiecare dată când apăsați acest buton, direcția aerului se schimbă în ordinea următoare:

FLUX NATURAL în modul 'RĂCIRE' și 'DEZUMIDIFICARE'

Opriri la poziția de nivel pentru un minut.

Operatia de balans

Deflectoarele se vor mișca conform desenului alăturat, repetându-se acest ciclu.

FLUX NATURAL în modul 'ÎNCĂLZIRE'

Deflectoarele se vor mișca conform desenului alăturat, repetându-se acest ciclu.

OSCILARE

Deflectoarele se vor mişca în jos și în sus în mod continuu.

DEFLECTOARE OPRITE

La apăsarea butonului AIR FLOW deflectoarele se pot opri la un anumit unghi. Acest unghi va fi memorizat și deflectoarele vor fi aduse în aceeași poziție la următoarea utilizare.

RĂCIRE și DEZUMIDIFICARE – direcție orizontală ÎNCĂLZIRE – direcție înclinată în jos

RĂCIRE, DEZUMIDIFICARE Directția orizontală

ÎNCĂLZIRE Direcția înclinată în jos

AVERTISMENT

- Evitați expunerea directă la fluxul de aer pentru mai multe ore.

AVERTISMENT

• Evitati directionarea în jos a fluxului de aer pentru mai multe ore.
• Nu încercați să reglați deflectoarele cu mâna. Altfel, unghiul de control se poate schimba sau deflectorul nu se închide complet.

Orientarea fluxului de aer orizontal (stânga-dreapta)

Reglați direcția direct prin mutarea stânga / dreapta a direcție fluxului reglând nervura manual.

Opriti aparatul de aer conditionat când ajustați directia orizontală a fluxului de aer.

COMUTATORUL DE URGENTĂ

Dacă bateriile telecomenzii sunt descărcate sau telecomanda s-a stricat, utilizati comutatorul de urgență. Aparatul pornește la apăsarea butonului, la o reapăsare aparatul se oprește.

Mod operare

• MOD OPERARE : AUTO SELECT
• SUB MOD : AUTO
  ● FLUX DE AER : FLUX NATURAL

Operarea pornește prin apăsarea butonului RUN (functionare) și prin reapăsarea lui se oprește

Comutator de urgentă

SETAREA CEASULUI TELECOMENZII

La introducerea bateriilor în telecomandă, ceasul va fi setat automat la ora AM 12:00.

Exemplu de setare: setarea orei AM 10:30

1	Folosiți vârful unui pix sau al unui creion și apăsați butonul 'CLK'. Ceasul va începe să clipească și se poate seta ora exactă.
2	Apăsați butonul HOUR pentru a seta ore (setați pe AM 10:)
3	Apăsați butonul MIN pentru a seta minute (setați pe 30)
4	Apăsați din nou în decurs de 15 secunde butonul 'CLK' pentru a confirma ora setată.

NOTĂ: Programatorul este setat pe baza timpului actual, așa că setați corect ceasul (ora actuală)

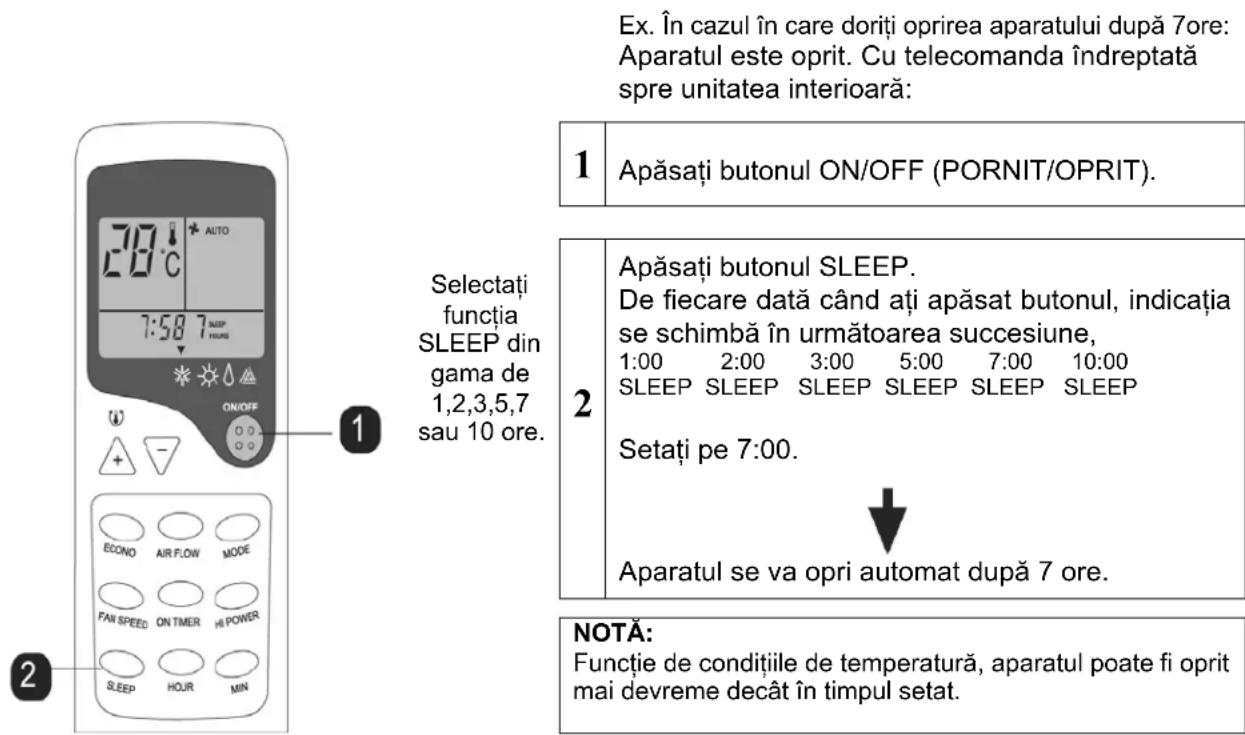

MODUL SLEEP (VEGHE)

Aparatul se opreşte după o perioadă de timp setată. Temperatura din cameră este controlată automat, funcție și de timpul setat, pentru a crea o atmosferă plăcută.

Ex. În cazul în care doriți opriea aparatului după 7ore: Aparatul este oprit. Cu telecomanda îndreptată spre unitatea interioară: Selectați funcția SLEEP din gama de 1,2,3,5,7 sau 10 ore. 1 Apăsați butonul ON/OFF (PORNIT/OPRIT). 2 Apăsați butonul SLEEP. De fiecare dată când ați apăsat butonul, indicația se schimbă în următoarea succesiune, 1:00 2:00 3:00 5:00 7:00 10:00 SLEEP SLEEP SLEEP SLEEP SLEEP SLEEP Setați pe 7:00. Aparatul se va opri automat după 7 ore. NOTĂ: Funcție de condițiile de temperatură, aparatul poate fi oprit mai devreme decât în timpul setat.

Pentru a seta un nou timp de oprire, reluați apăsarea butonului SLEEP până ajungeți la rezultatul dorit.

10

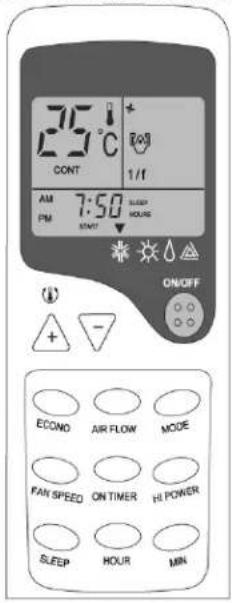

UTILIZAREA PROGRAMATORULUI (ON-TIMER)

Temperatura camerei este aproape de temperatura optimă la timpul setat. Astfel funcționarea pornește cu 5 la 60 minute înaintea timpului setat.

Schimbarea timpului setat
Setați la un nou timp prin folosirea butoanelor HOUR și MIN.

1	Apăsați butonul ON/OFF (PORNIT/OPRIT)
2	Apăsați butonul ON TIMER (pornire programator). Setați la TIMER.
3	Apăsați butonul HOUR (ORA). Setați la 7 : AM
4	Apăsați butonul Min. (minute)De fiecare dată când este apăsat butonul, schimbarea de indicație se face în succesiunea următoare:setați la :00 — 10 — 20 — ..... — 50 —

5	Apăsați butonul ON TIMER. (conectare programator)

Procedură de eliberare
Apăsați butonul ON TIMER pentru a aduce indicatorul de programator la CLOCK (ceasornic).

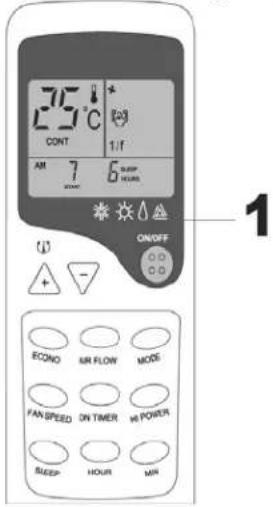

PROCEDURĂ DE FUNCTIONARE SLEEP ȘI ON TIMER

Operare SLEEP, în același timp operare cu ON TIMER

25°C CONT 6.2g 1/F AM 7 6 SLEEP SLEEP ON/OFF ECONO MR FLOW MODE PAN SPEED ON TIMER HI POWER SLEEP HOUR MIN 1

Procedură de eliberare

Exemplu: Setați ca aparatul de climatizare să se oprească după 3 ore și să înceapă să funcționeze la ora 6:00 dimineața, la temperatura aproape de cea setată.

1. Apăsați butonul ON/OFF (PORNIT/OPRIT)
2. Operare SLEEP (vezi pagina 10) Setati SLEEP pe 3 ore
3. Operare ON TIMER (vezi indicatiile de mai sus) Setați ON TIMER la 6:00

Aparatul de climatizare se opreşte după expirarea timpului SLEEP setat (după 3 ore – în exemplu). Funcționarea va reporni cu 5 până la 60 minute înainte de timpul setat (ora 6 din exemplul de mai sus).

Schimbarea timpului setat

Operare SLEEP Operare SLEEP.

Apăsați butonul "SLEEP", indicați timpul setat Operare ON TIMER

Apăsați butonul “ON TIMER”, setați CLOCK (ceas) în afișajul TIMER.

Folosiți butonul "SLEEP", setați noul timp.

PROCEDURĂ DE MANEVRARE TELECOMANDĂ

11

Procedură de înlocuirea bateriilor

Următoarele cazuri semnalează baterie uzată. Înlocuiti bateriile uzate cu unele noi.

• Sunetul de recepție nu este emis de unitate când este transmis semnalul.
  • Afişajul devine neclar.

1 Scoateți capacul și bateriile vechi
2 Introduceți bateriile (SUM-4 sau RO3 x2).

3 La schimbarea bateriilor, respectați polaritatea (+/-), vezi desenul de pe telecomandă
4 Scurtcircuitați secțiunea resetare cu vârful unui creion cu bilă

5 Închideti capacul.
6 Verificati indicația 12:00 AM. Setati timpul actual.

NOTA

• Nu folositi o baterie veche împreună cu una nouă.
• Scoateți bateriile când telecomanda nu este folosită timp îndelungat.
• Viața bateriei produsă în conformitate cu JIS sau IEC este de 6 la 12 luni, în condiții normale de utilizare. Dacă este folosită mai mult sau este folosită una nepotrivită, se scurge lichid din baterie provocând defectarea telecomenzii.

Durata de viață este tipărită pe baterie. Viața bateriei poate fi mai scurtă decât data tipărită pe ea, în funcție de frecvența utilizării telecomenzii. Totuși, bateria poate fi bună și după ce timpul nominal de viață a expirat.

CARACTERISTICI ALE OPERAȚIEI DE INCĂLZIRE

Principii de bază și performanță

Aparatul absoarbe căldura din exterior și o transferă în interior pentru a încălzi aerul din cameră. Capacitățile de încălzire prin acest principiu al pompei de căldură urcă / scad cu creșterea / scăderea temperaturii aerului exterior.
Este nevoie de un timp relativ scurt pentru sistemul de circulație a aerului cald pentru a crește temperatura camerei.
Când temperatura aerului exterior este foarte scăzută sistemul poate fi folosit împreună cu alte dispositive de încălzire. Dar aerisirea bună trebuie să fie mentinută pentru a asigura securitatea și a preveni accidentele.

Încălzirea (aparatul de aer condiționat) nu se va utiliza la temperaturi sub -6°C, există riscul de a defecta compresorul !

Dezghetarea

Când temperatura aerului exterior este foarte scăzută și umiditatea este foarte ridicată, se va produce înghețul la schimbătorul de căldură al unității exterioare, ceea ce are impact negativ asupra eficienței de încălzire. În acest caz, dezghețarea automată va intra în joc. Funcționarea încălzirii va fi oprită 5–10 minute pentru a realiza dezghețarea.

o Ventilatorul, atât cel al unității externe cât și cel al unității interne se va opri. În timpul acestei operații afișajul va arăta 'dF'.
o În timpul dezghețării, unitatea externă ar putea produce ceva abur. Acest lucru este normal și se datorează dezghețării rapide.
o După terminarea operației de dezghetare, funcținarea procesului de încălzire este reluată.

METODE DE INTRETINERE

Aparatul de aer condiționat trebuie oprit și scos din priză, înainte de a se efectua orice operație de întreținere.

Înaintea sezonului de functionare În

1. Verificați ca orificiile de admisie și evacuare aer ale unităților interioare și exterioare să nu fie obturate.

1. Verificați dacă suportul de instalare este corodat sau ruginit.

2. Verificati dacă aparatul este împământat corespunzător.

Terminal de împâmantare

1. Verificați dacă filtrul de aer este curat

2. Conectați aparatul la sursa de curent.

3. Introduceți bateriile în telecomandă.

După sezonul de functionare

1. Setați temperatura la 30°C și operați în DEZUMIDIFICARE pentru o jumătate din zi pentru a usca interiorul inității.

1. Opriți funcționarea aparatului și scoateți-I din priză. Aparatul de climatizare va consuma 5W după ce a fost oprit. În scopul economisirii energiei și siguranței, este recomandabil să se scoată fișa din priză în timpul perioadei nefunctionale.

2. Curățați și instalați ecranul filtrului de aer

3. Curățați unitățile interioară și exterioară.

1. Scoateți bateriile din telecomandă.

pul sezonului de functionare

Curățarea sitei filtrului de aer (Intervalul standard trebuie să fie o dată la fiecare două săptămâni).

1. Scoateți sita filtrului de aer din unitate.

2. Apăsați ușor capetele inferioare ale grătarului și deschideti-I.

3. Tragetii uşor sita filtrului de aer și extragetii-o în direcția corpului dumneavoastră.

1. Curățați sita filtrului de aer Dacă sita este foarte murdară, folosiți apă călduță (cca. 30°C) pentru a o curăța. Uscați-o după curățire.

Notă:

• Nu folositi apă fiebinte pentru a curăța sita.
• Nu uscati sita deasupra focului.

• Nu depuneti prea multă forță la tragerea sitei.

• Instalati sita filtrului.

Operarea aparatului de climatizare fără sita filtrului de aer ar putea conduce la murdărirea interiorului aparatului, ceea ce ar putea conduce la scăderea performanței și distrugerea unității.

Curățați aparatul de climatizare

• Folosiți o cârpă moale și uscată pentru a șterge aparatul sau folosiți un aspirator pentru a-l curăța.
• Dacă aparatul este foarte murdar, folositi o bucată de țesătură și îmbibați-o cu detergent neutru de uz casnic pentru curățire.

Dacă ecranul filtrului de aer este blocat cu praf sau murdărie, performanța răcirii și încălzirii va fi afectată cu zgomot de funcționare și consum de energie majorat. De aceea, ecranul filtrului de aer trebuie să fie curățat cu regularitate.

SERVICE ŞI DEPANARE

13

Vă rugăm verificați următoarele, înainte de a apela la Service:

Aparatul de climatizare nu funcționează de loc
Este fișa în priză ?	Este timpul setat la poziția “ON”?	Există o întrerupere de curent sau o siguranță arsă?

Temperatura camerei nu poate fi comandată.

Este setarea temperaturii camerei în poziția "CONT"?

În modul CONT unitatea funcționează continuu indiferent de temperatura camerei.

Performanță slabă de răcire sau încălzire

Este adecvată setarea temperaturii camerei?		Sunt curate filtrele de aer (neînfundate)?	Sunt deschise ferestrele și uşile?
TEMP adecvată

Performanță slabă de răcire

Lumina soarelui intră direct în cameră?

Există o sursă de căldură în cameră?

Sunt prea mulți oameni în cameră?

Dacă aparatul nu funcționează corespunzător după efectuarea verificărilor de mai sus, când dubiul rămâne chiar după consultarea paginii 15 sau în caz că asemenea fenomene ca cele arătate mai jos există, deconectați alimentarea și contactați unitatea Service autorizată.

Cazuri care necesită apelarea imediată a SERVICE-ului autorizat

Scoateți imediat din priză și informați unitatea Service în următoarele situații:

Siguranța sau întrerupătorul se ard adeseori.

Siguranta se arde des

Defectul este observat la TV, radio sau alte dispositive (apar perturbații).

Receptorul aparatului (al semnalului de la telecomanda) nu acționează sigur.

În timpul funcționării este auzit un zgomot anormal.

□

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

-

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

-

-

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Dacă funcționarea defectuoasă este observată, când butonul RUN este apăsat, chiar după scoaterea din priză și repornirea operației după 3 minute, funcțioarea defectuoasă nu dispare.

3 min. funcționează, dar de ce?

14

SPERĂM CĂ VEȚI CUNOĂȘTE CELE CE URMEAZĂ LA FOLOSIREA APARATULUI

Care este problema ?		Explicația (aceste cazuri nu sunt defecte de funcționare)
Unitatea nu poate fi repornită imediat după deconectare.		Repornirea este stopată pentru 3 minute după deconectare pentru a proteja unitatea. Pentru protecția de 3 minute programatorul încorporat în microcomputer acționează automat.
Aerul nu este suflat la pornirea operației de încălzire.		Curentul de aer este oprit pentru a preveni suflarea aerului rece până ce schimbătorul de căldură interior este încălzit (2 la 5 minute) (HOT KEEP).
Aerul nu este suflat între 6 și 12 minute, la operația de încălzire.		Când temperatura exteriorară este scăzută și umiditatea este ridicată, unitatea uneori realizează automat dezghețarea. Vă rugăm așteptați. În timpul dezghețării, din unitatea exteriorară apare apă sau abur.
Aerul nu este suflat la funcționarea DRY.		Ventilatorul interior este uneori oprit pentru a preveni vaporizarea umezelii dezumidificate și a economisi energie.
Ceața apare la funcționarea COOL.		Acest fenomen apare uneori când temperatura și umiditatea camerei sunt foarte ridicate, dar el va dispare cu scăderea temperaturii și umidității.
Este emanat miros.		Aerul suflat în timpul funcționării poate mirosi. Acesta este miros de tutun sau cosmetice rămas în unitate.
Zgomotul este auzit ca pocnituri.		Acesta este produs de refrigerentul care circulă în interiorul unității.
Zgomotul este auzit ca pocnituri. După o oprire de energie sau după întreruperea alimentării.		Acesta este produs de expansiunea la căldură sau contractia plasticului.
Operarea nu poate fi repornită chiar dacă curentul a revenit (după ce a fost luat).		Circuitul de memorie al microcomputerului este șters. Acționați din nou telecomanda pentru a reporni funcționarea.
Semnalele telecomenzii nu pot fi primite când:		receptorul de pe corpul aparatului de climatizare este expus luminii directe a soarelui sau iluminatului puternic. În acest caz, întrerupeți lumina soarelui sau reduceți iluminatul.
Nu sunt primite semnalele telecomenzii.
Apare umezeala la orificiile de evacuare a aerului.		Dacă unitatea funcționează o perioadă îndelungată în atmosferă cu umiditate ridicată, apare umezeala la orificiile de evacuare a aerului și acestea vor picura.

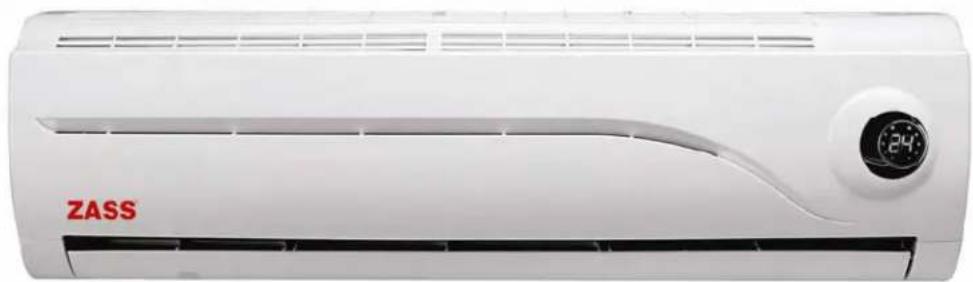

Caracteristici tehnice aparate aer condiționat ZASS răcire + încălzire		model ZAC 09 /L	model ZAC 12 /L
Capacitate răcire	BTU/h		9000
Capacitate răcire	kW		2.78
Capacitate răcire	Fg/h		2,391
Capacitate încălzire	BTU/h		9000
Capacitate încălzire	kW		2.78
Capacitate încălzire	Kcal/h		2,391
Putere răcire	W		865
Putere încălzire	W	770	997
EER		3,21	3,24
COP		3,61	3,61
Clasa de energie răcire		A	A
Clasa de energie încălzire		A	A
Dezumidificare	l/h	1	1.4
Ventilare	m^3 /h	≥ 500	≥ 600
Zgomot unitate interioară	db(A)	29~39	35~42
Zgomot unitate exterioară	db(A)	49	54
Alimentare	V/Ph/Hz	220-240/1/50	220-240/1/50
Masă unit. interioară	kg	10	10
Masă unit. exterioară	kg	30	36
Suprafața deservită	m^2	10-15	13-20
Refrigerant: R410a	Kg	0.580	1.050
Temperatura exterioară minimă/maximă de funcționare	°C	-6 / +43	-6 / +43
