MANUAL DE UTILIZARE ZAC 22 Zass

Confortul la îndemâna oricui

APARATE DE AER CONDIȚIONAT MONOSPLIT DE CAMERĂ

Manual de utilizare

Aparatele de aer condiționat sunt produse de o valoare ridicată. Pentru a vă apăra interesele și drepturile legale, vă rugăm apelați numai la un SERVICE autorizat pentru a instala acest aparat (centrele service autorizate sunt menționate în certificatul de garanție).

Acest manual este o versiune universală, realizată pentru mai multe modele de aparate de aer condiționat. Aspectul unităților pe care le cumpărați ar putea fi ușor diferit de cele descrise în manual, însă acest lucru nu va afecta utilizarea și operarea corectă a aparatului.

Vă rugăm citiți cu atenție secțiunile corespunzătoare modelului specific pe care l-ați ales și păstrați acest manual pentru referințe ulterioare.

Acest aparat nu se va folosi de către copii sau persoane infirme fără supraveghere. Copiii trebuiec supravegheati și atenționați să nu se joace cu acest aparat.

CONTINUT

INSTRUCTIUNI PENTRU UTILIZATORI (pag. 2)

PĂRTI COMPONENTE ȘI FUNCTIUNILE LOR (pag. 4)

FUNCTIONAREA ŞI AFIŞAJUL TELECOMENZII (pag. 6)

SELECTAREA MODULUI 'AUTO' DE FUNCTIONARE (pag. 7)

SELECTAREA MODULUI DE FUNCTIONARE (RĂCIRE – DEZUMIDIFICARE – ÎNCĂLZIRE) (pag. 8)

DIRECTIONAREA FLUXULUI DE AER. FUNCTIA SWING (pag. 8)

Aparatul de aer condiționat (și ca atare funcția de încălzire) nu se va utiliza la temperaturi sub -6°C, există riscul de a defecta compresorul! În acest caz, de utilizare necorespunzătoare, garanția aparatului va fi anulată

INSTRUCTIUNI PENTRU UTILIZATORI

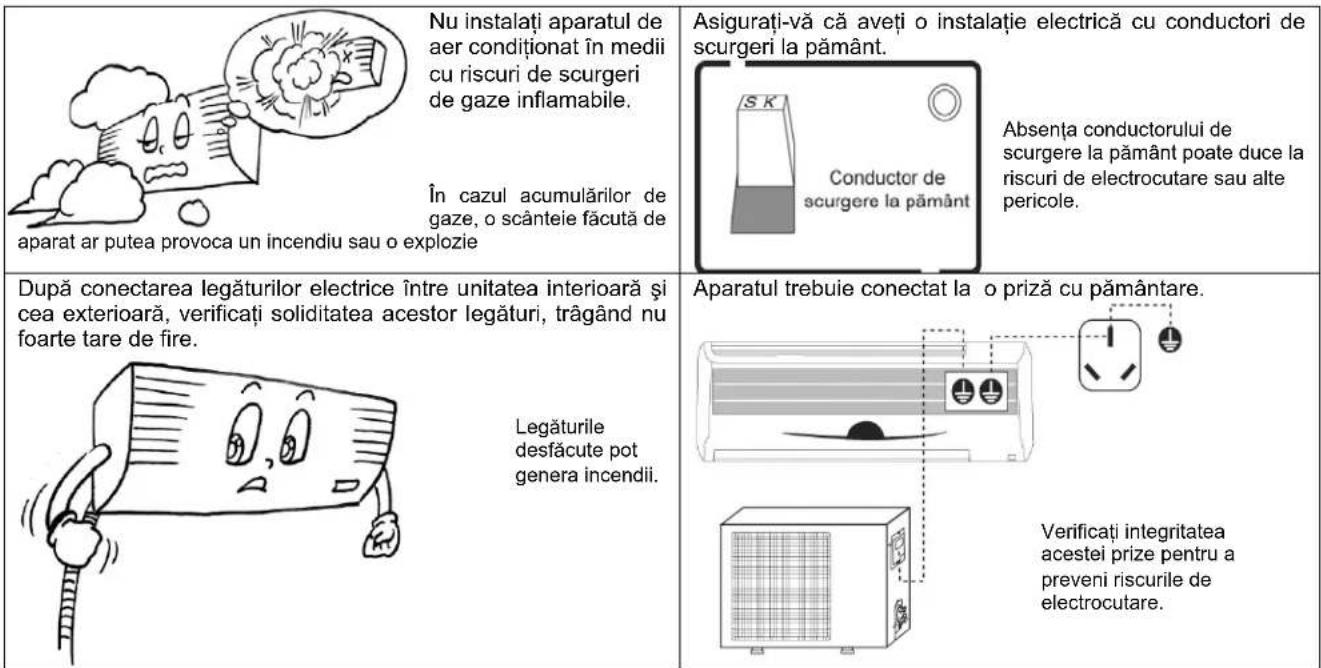

Instrucțiuni pentru instalare

- Pentru montarea și punerea în funcțiune a aparatului de aer condiționat, apelati la unul din centrele service autorizate menționate pe certificatul de garanție.

Nu instalati aparatul de aer condiționat în medii cu riscuri de scurgeri de gaze inflamabile.

În cazul acumulărilor de gaze, o scânteie făcută de

aparat ar putea provoca un incendiu sau o explozie

După conectarea legăturilor electrice între unitatea interioară și cea exterioară, verificați soliditatea acestor legături, trâgând nu foarte tare de fire.

Legăturile desfăcute pot genera incendii.

Asigurați-vă că aveți o instalatie electrică cu conductori de scurgeri la pământ.

Absenta conductorului de scurgere la pământ poate duce la riscuri de electrocutare sau alte pericole.

Aparatul trebuie conectat la o priză cu pământare.

Instrucțiuni de operare

Nu opriți funcționarea aparatului prin scoaterea ștecherului din priză.

La asemenea actiuni poate apărea riscul electrocutării sau al provocării unui incendiu.

Nu operați aparatul sau cordonul de alimentare cu mâinile ude.

Există riscul de electrocutare.

Nu efectuați nici o conexiune intermediară și nu prelungiți cordonul de alimentare. Nu utilizați blocuri multiprize. Nu împărțiți priza cu alte aparate electrice.

Greşit !

O conexiune defectuoasă, o izolație insuficientă și un curent excesiv ar putea cauza electrocutare sau un incendiu.

Înainte de introducerea ștecherului în priză, verificați să nu fie praf pe el. Asigurați-vă ca ștecherul să fie bine fixat în priză.

Praful acumulat pe ștecher poate provoca supraîncălzirea sa sau chiar un incendiu. Dacă ștecherul nu este bine fixat există pericolul electrocutării, supraîncălzirii sau al unui incendiu.

Nu trageți de cablul de alimentare. Pentru deconectare trageți de ștecher până ce acesta iese complet din priză.

În caz contrar, cordonul se poate rupe și provoca un incendiu. Dacă cordonul de alimentare sau priza prezintă defectiu ni, apelati la un

electrician autorizat pentru schimbarea sau repararea lor.

Nu folositi sigurante de capacitate incorrectă sau sigurante improvizate din fire metalice.

cablu de cupru

Folosirea firelor metalice sau de cupru ca sigurante poate cauza

disfunctionalități sau incendii.

În timpul răcirii, evitați razele solare și intrarea aerului cald în cameră.Închideți ferestrele și trageți storurile și perdelele. Acest lucru va duce la scăderea luminii solare și la creșterea efectului răcirii. Puteți utiliza folie pentru geam pentru a reduce efectele încălzirii solare.	Încercați să minimizați generarea de căldură în timpul operației de răcire.Plasați sursele de căldură în afara camerei.	Nu plasați sisteme de încălzire cu flacără deschisă în așa fel încât să fie expuse direct ventilației aparatului.S-ar putea să rezulte o încălzire insuficientă sau o ardere incompletă care să genereze toxine (monoxid de carbon).
Nu utilizati solventi chimici, insecticide, spray- uri inflamabile sau vopsele în preajama aerului condiționat. În nici un caz nu pulverizați pe el.Pot cauza incendii.	Când e necesar să folosiți aerul condiționat și aparate de combustie în aceași cameră, din când în când camera va trebui ventilată.Ventilarea insuficientă poate duce la lipsa oxigenului și la alte pericole.	Opriti aparatul de aer condiționat înainte de curățare. Aveți grijă să nu curățați unitățile când ventilatorul funcționează la viteză mare.
Nu introducți nici un obiect în prizele de intrare sau ieșire a aeruluiExistă pericolul accidentării, apariției unui incendiu sau electrocutării .	Ajustați corect fluxul de aer.Reglați corect deflectoarele orizontale și verticale pentru a egaliza temperatura camerei.	Din motive de sănătate, nu este recomandabil să lăsați aerul rece să sufle direct pe Dvs. pe o durată de timp prelungită.
Nu curățați cu apă aparatul de aer condiționat. Acest lucru poate duce la electrocutare.	Nu agătați nimic pe aparat, nu vă agătați și nu plasați obiecte pe unitatea interioară a aparatului de aer condiționat.Aparatul poate cădea, existând riscul accidentării și rănirii.	Verificați cu grijă structurile de sprijin ale unităților.În cazul existenței unor defecte, structurile de sprijin trebuie să fie reparate imediat pentru a se evita căderea unității, care ar putea produce răniri sau alte accidente
Nu vă cățarați pe unitatea exterioară. Nu plasați obiecte pe ea. Căderea unității exterioare sau a unor obiecte plasate pe ea poate provoca accidente și răniri.	Nu utilizati la curățare:- apa caldă (peste 40 °C), gazolina, solventi chimici, dilunați sau produse de curățat - acestea vor deformă, decolora sau zgâria aparatul de aer condiționat.	În caz de neutilizare prelungită scoateți stecherul din priză sau întrerupeți tensiunea. Praful acumulat pe stecher poate provoca supraîncălzirea sa sau chiar un un incendiu. Fiți siguri că ați oprit aparatul înainte de a scoate stecherul din priză.

Instrucțiuni pentru Demontare sau Reparație

• Pentru orice defectiune sau informație privind modul de utilizare și funcționare a aparatului de aer condiționat, vă rugăm să apelați la unul dintre centrele service menționate pe certificatul de garanție.
• În cazul unor funcționări anormale (miros de ars), opriți imediat aparatul, scoateți-l din priză și contactați un SERVICE autorizat.

PĂRȚI COMPONENTE ȘI FUNCȚIUNILE LOR

Datorită numărului mare de modele, specificațiile și forma aparatelor vor diferi, informațiile de mai jos sunt cu caracter general, valabile pentru orice model, indiferent de formă sau specificații tehnice.

Unitate Interioară

Sectiune de operare unitate

Cum se deschide

Împingeti uşor ambele laturi ale grătarului de intrare aer la fund și trageti spre această parte până este simțită o rezistență.

Împingeți în jos grătarul de intrare aer și apoi împingeți ambele părți ale grătarului de intrare aer la fund.

COMUTATORUL DE URGENTĂ

Acest buton poate fi folosit ca o măsură de urgență la comutarea PORNIT / OPRIT când telecomanda nu este disponibilă.

- Notă: Nu deschideți grătarul la un unghi peste 60 grade. Nu operați unitățile cu prea multă forță.

Afişaj unitate interioară

Display numeric Indică temperatura setată, timpul programat sau codul defectului Indicator dezumidifcare Indicator răcire Indicator programator Indicator 'veghe' Receptor semnal telecomandă Indicator viteză ventilator la viteză mare indică la viteză medie indică la viteză mică indică Indicator încălzire Indicator poziție deflectoare Indicator modul 'Auto' Indicator funcționare ventilator

Notă

Pe figura de mai sus sunt afișate toate indicațiile display-ului doar pentru a explica semnificația lor. În realitate se vor afișa doar semnele corespunzătoare în momentul funcționării aparatului.

ATENTIE!

Aparatul de aer condiționat (și ca atare funcția de încălzire) nu se va utiliza la temperaturi sub - 6°C, există riscul de a defecta compresorul! În acest caz, de utilizare necorespunzătoare, garanția aparatului va fi anulată.

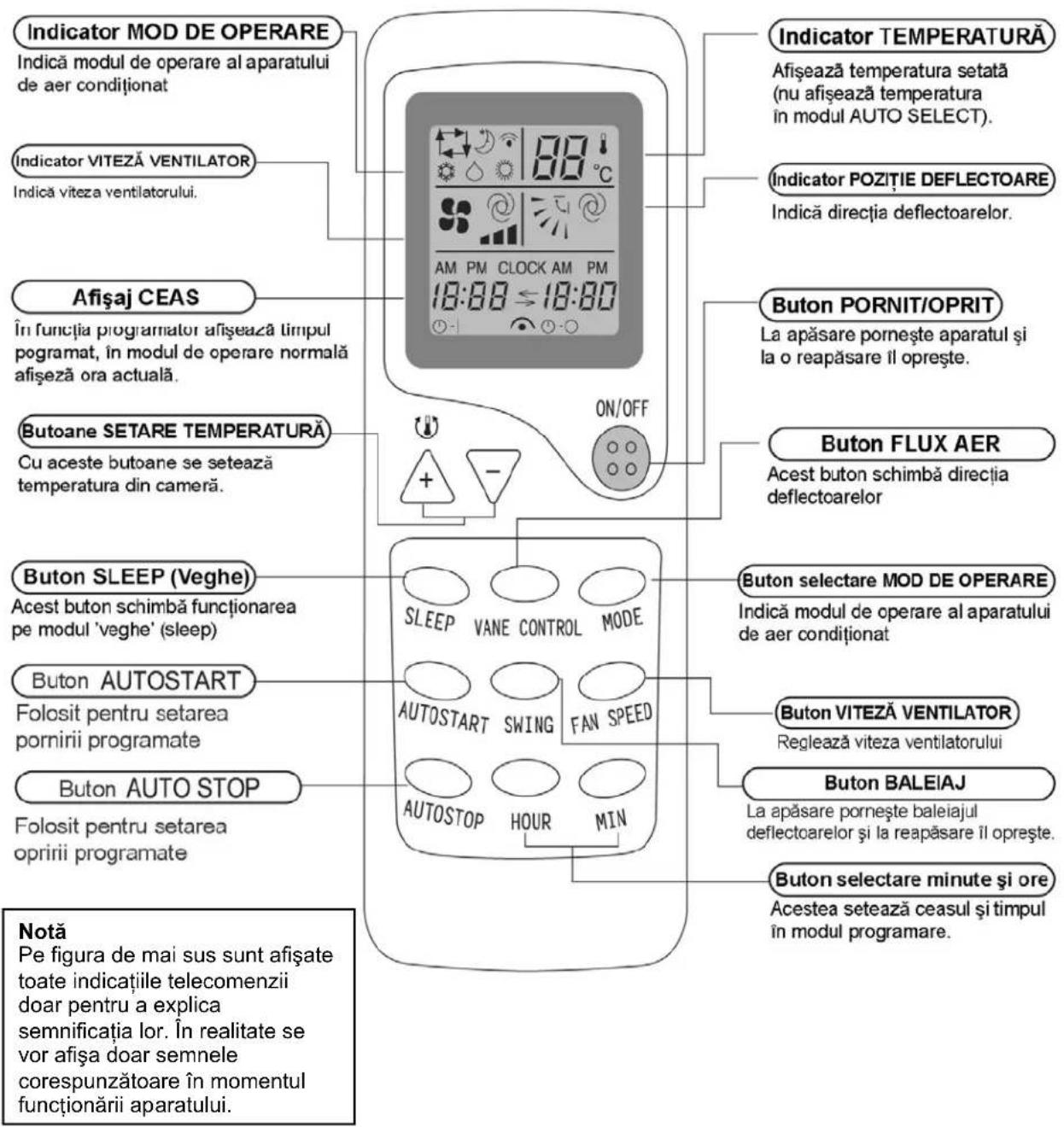

FUNCTIONAREA ŞI AFIŞAJUL TELECOMENZII

Indicator MOD DE OPERARE Indică modul de operare al aparatului de aer condiționat Indicator VITEZĂ VENTILATOR Indică viteza ventilatorului. Afișaj CEAS În funcția programator afișează timpul pogramat, în modul de operare normală afișeză ora actuală. Butoane SETARE TEMPERATURĂ Cu aceste butoane se setează temperatura din cameră. Buton SLEEP (Veghe) Acest buton schimbă funcționarea pe modul 'veghe' (sleep) Buton AUTOSTART Folosit pentru setarea pornirii programate Buton AUTO STOP Folosit pentru setarea opririi programate Notă Pe figura de mai sus sunt afișate toate indicatiile telecomenzii doar pentru a explica semnificația lor. În realitate se vor afișa doar semnele corespunzătoare în momentul funcționării aparatului. Indicator TEMPERATURĂ Afisează temperatura setată (nu afisează temperatura în modul AUTO SELECT). Indicator POZITIE DEFLECTOARE Indică direcția deflectoarelor. Buton PORNIT/OPRIT La apăsare pornește aparatul și la o reapăsare îl oprește. Buton FLUX AER Acest buton schimbă direcția deflectoarelor Buton selectare MOD DE OPERARE Indică modul de operare al aparatului de aer condiționat Buton VITEZĂ VENTILATOR Reglează viteza ventilatorului Buton BALEIAJ La apăsare pornește baleiajul deflectoarelor și la reapăsare îl oprește. Buton selectare minute și ore Acestea setează ceasul și timpul în modul programare.

Functionarea transmisiei

La orice apăsare a unei taste a telecomenzii, cu aceasta îndreptată către unitatea interioară, un semnal este trimis. Dacă semnalul este recepționat corect, unitatea internă emite un semnal de recepționare.

SELECTAREA MODULUI 'AUTO' DE FUNCTIONARE

Funcționează prin selectarea automată a modului de operare (RĂCIRE, ÎNCĂLZIRE sau DEZÚMIDIFICARE), în funcție de temperatura din cameră, la pornire.

Cu telecomanda îndreptată spre unitatea interioară:

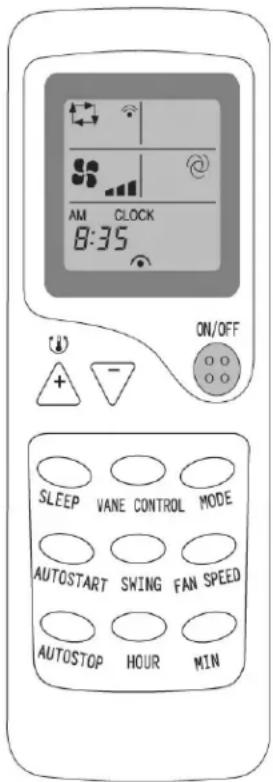

AM CLOCK 8:35 ON/OFF SLEEP VANE CONTROL MODE AUTOSTART SWING FAN SPEED AUTOSTOP HOUR MIN

1	Apăsați butonul PORNIT/OPRIT (ON/OFF)

Dacă aparatul nu este în modul AUTO:

2	Apăsați butonul MODE, pentru a selecta modul de operare ‘AUTO’.

Când semnul ‘ț’ este afișat, înseamnă că aparatul este controlat automat pentru a ajunge la temperatura optimă.

Ordinea în care se schimbă modul de funcționare la fiecare apăsare a butonului este următoarea: (AUTO) (COOL) (DRY) (HEAT) Auto Răcire Dezumidifcare încălzire

Pentru oprire:

Apăsați butonul PORNIT/OPRIT (ON/OFF)

La următoarea pornire, prin apăsarea butonului PORNIT/OPRIT, aparatul va funcționa în modul AUTO.

Dacă nu sunteți mulțumit de modul AUTO, schimbați după dorință pe modul RĂCIRE, ÎNCĂLZIRE sau DEZUMIDIFICARE.

Setarea temperaturii în modul de operare AUTO

Ajustați temperatura prin apăsarea butoanelor △ sau △, aceasta făcându-se într-o gamă de la ‘unu’ la ‘șase’. În modul AUTO nu se poate seta o temperatura exactă, ci se poate un ‘pic mai cald ‘ sau ‘un pic mai rece’ față de temperatura setată automat de microcomputer.

Dacă vă e rece apăsați butonul orită: sau 25°C AM CLOCK 10:00 ON/OFF SLEEP VANE CONTROL MODE AUTOSTART SWING FAN SPEED AUTOSTOP HOUR MIN Dacă vă e cald apăsați butonul

Notă

În condiții extreme de temperatură (temperatură foarte ridicată), unitatea lucrează la maxim și temperatura setată s-ar putea să nu fie atinsă.

SELECTAREA MODULUI DE FUNCTIONARE (RĂCIRE – ÎNCĂLZIRE – DEZUMIDIFICARE)

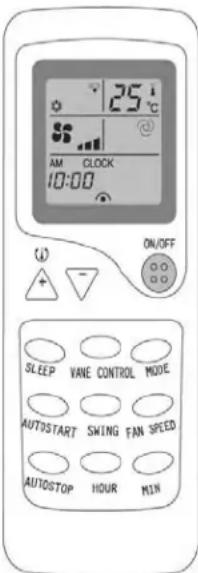

25°C AM CLOCK 10:00 ON/OFF SLEEP VANE CONTROL MODE AUTOSTART SWING FAN SPEED AUTOSTOP HOUR MIN

Cu telecomanda îndreptată spre unitatea interioară:

Apăsati butonul PORNIT/OPRIT (ON/OFF)

Apăsați butonul MODE, pentru a selecta modul de operare dorit: RĂCIRE, DEZUMIDIFICARE, ÎNCĂLZIRE, AUTO
Ajustați temperatura prin apăsarea butoanelor Asau. Cu excepția modului AUTO, în celelalte moduri temperatura se poate ajusta în gama 16°C - 31°C.
Apăsați butonul VITEZĂ VENTILATOR, reglați viteza dorită a ventilatorului.

Pentru oprire:

Apăsați butonul PORNIT/OPRIT

DIRECTIONAREA FLUXULUI DE AER

Ajustarea verticală (sus-jos) a fluxului de aer

Direcția aerului (sus-jos) poate fi ajustată folosind butonul VANE CONTROL (FLUX AER) de pe telecomandă. De fiecare dată când apăsați acest buton, direcția aerului se schimbă în ordinea următoare:

SCHIMBAREA VITEZEI VENTILATORULUI

La fiecare apăsare a butonului VITEZĂ VENTILATOR, viteza ventilatorului se schimbă în secvența:

Dacă zgomotul emis de ventilator vă deranjează somnul, utilizati modul SLEEP (VEGHE)

La apăsarea butonului VANE CONTROL deflectoarele se pot opri la un anumit unghi.

Folositi de obicei poziția AUTO (AUTO). La RĂCIRE și DEZUMIDIFICARE folositi pozitia (1) sau (2).

La ÎNCĂLZIRE se recomandă pozițiile (3), (4) sau (5).

AVERTISMENT

• Evitați direcționarea în jos a fluxului de aer pentru mai multe ore.
• Nu încercați să reglați deflectoarele cu mâna. Altfel, unghiul de control se poate schimba sau deflectorul nu se închide complet.
• În ÎNCĂLZIRE, dacă temperatura de ieşire este prea mică sau se realizează operația de dezghețare, deflectorul este automat adus în poziția (1).

OSCILATIE (BALEIERE) ORIZONTALĂ AUTOMATĂ

Pentru pornirea baleajului automat, aoăsați butonul SWING. Pentru oprire reapăsați acest buton.

Orientarea fluxului de aer orizontal (stânga-dreapta)

Reglați direcția direct prin mutarea stânga / dreapta a direcție fluxului reglând deflectorul manual.

Opriti aparatul de aer conditionat când ajustați direcția orizontală a fluxului de aer.

SETAREA CEASULUI TELECOMENZII

La introducerea bateriilor în telecomandă, ceasul va fi setat automat la ora AM 12:00.

Exemplu de setare: setarea orei AM 10:30

	1	Folosiți vârful unui pix sau al unui creion și apăsați butonul ‘CLK’. Ceasul va începe să clipească și se poate seta ora exactă.
	2	Apăsați butonul HOUR pentru a seta ore (setați pe AM 10:)
	3	Apăsați butonul MIN pentru a seta minute (setați pe 30)
	4	Apăsați din nou în decurs de 15 secunde butonul ‘CLK’ pentru a confirma ora setată.

NOTĂ: Programatorul este setat pe baza timpului actual, așa că setați corect ceasul (ora actuală)

MODUL SLEEP (VEGHE)

Selectați această funcție atunci când doriți o atmosferă liniștită (de exemplu pentru somn).

AM CLOCK 9:10 ON/OFF SLEEP VANE CONTROL MODE AUTOSTART SWING FAN SPEED AUTOSTOP HOUR MIN

Pentru a opri funcționar ea în modul SLEEP, apăsați din nou butonul SLEEP.

Cu telecomanda îndreptată spre unitatea interioară:

1 Apăsați butonul ON/OFF (PORNIT/OPRIT).

Apăsați butonul SLEEP.

2 Ventilatorul se va seta automat pe viteză mică. Dacă în timpul funcționării în modul SLEEP apăsați butonul FAN SPEED (viteză ventilator), aparatul va ieși din modul SLEEP

NOTĂ: Folosiți această funcție pe timp de noapte. În timpul zilei capacitatea de răcire este redusă în acest mod.

COMUTATORUL DE URGENTĂ

Dacă bateriile telecomenzii sunt descărcate sau telecomanda s-a stricat, utilizati comutatorul de urgență. Aparatul pornește la apăsarea butonului, la o reapăsare aparatul se oprește.

Mod operare

● MOD OPERARE : AUTO SELECT
- SUB MOD : AUTO
● FLUX DE AER : FLUX NATURAL

Operarea pornește prin apăsarea butonului RUN (functionare) și prin reapăsarea lui se oprește

Comutator de urgență

UTILIZAREA PROGRAMATORULUI

Folosiți această funcție pentru a programa oprirea sau pornirea automată a aparatului de aer condiționat atunci când mergeți la culcare, când ajungeți acasă, când vă treziți, etc.

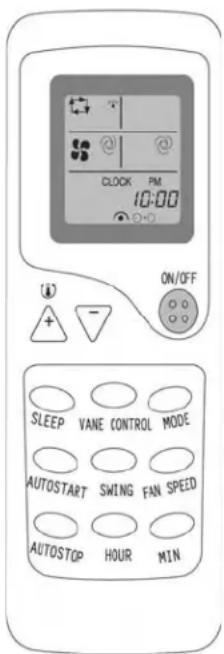

CLOCK PM 10:00 ON/OFF SLEEP VANE CONTROL MODE AUTOSTART SWING FAN SPEED AUTOSTOP HOUR MIN

SETAREA PORNIRII AUTOMATE

1	Apăsați butonul AUTOSTART pentru a seta ora de pornire a aparatului. Setarea se face în modul stand by.La fiecare apăsare a butonului, alternează activarea sau dezactivarea acestei funcții.
2	Setarea timpului programat, folosind butoanele HOUR și MINFiecare apăsare a tastei HOUR conduce la majorare cu o oră, iar fiecare apăsare a tastei MIN. are ca efect o creștere cu 10 minute a timpului programat.
3	Apăsați butonul AUTOSTART pentru a renunța la utilizarea programatorului.

SETAREA OPRIRII AUTOMATE

1	Apăsați butonul AUTOSTOP pentru a seta ora de oprire a aparatului. Setarea se face în timpul funcționării aparatului.
2	Setarea timpului programat, folosind butoanele HOUR și MINFiecare apăsare a tastei HOUR conduce la majorare cu o oră, iar fiecare apăsare a tastei MIN. are ca efect o creștere cu 10 minute a timpului programat.
3	Apăsați butonul AUTOSTOP pentru a renunța la utilizarea programatorului.

Funcțiile de programare a opririi și cea de programare a pornirii aparatului se pot folosi în combinație. Funcția care va ajunge prima la timpul setat, va fi cea care va opera mai întâi (semnul indică ordinea programărilor setate).

Operarea programatorului nu va fi corectă dacă timpul nu este setat corect.

CODURI DE EROARE (auto-diagnoza)

COD DE EROARE EXPLICATIE
E3	Defect sensor temperatură teavă unitate interioară
E2	Defect sensor temperatură unitate interioară
E5	Defect motor ventilator unitate interioară
E4	Functionare anormală a unității externe
dF	Operare dezghetare

10

PROCEDURĂ DE MANEVRARE TELECOMANDĂ

Procedură de înlocuirea bateriilor

Următoarele cazuri semnalează baterie uzată. Înlocuiti bateriile uzate cu unele noi.

• Sunetul de recepție nu este emis de unitate când este transmis semnalul.
• Afişajul devine neclar.

1 Scoateți capacul și bateriile vechi
2 Introduceți bateriile (SUM-4 sau RO3 x2).

3 La schimbarea bateriilor, respectați polaritatea (+/-), vezi desenul de pe telecomandă.
4 Scurtcircuitați secțiunea resetare cu vârful unui creion cu bilă

5 Închideți capacul.
6 Verificați indicația 12:00 AM. Setați timpul actual.

NOTA

• Nu folositi o baterie veche împreună cu una nouă.
• Scoateți bateriile când telecomanda nu este folosită timp îndelungat.
• Viața bateriei produsă în conformitate cu JIS sau IEC este de 6 la 12 luni, în condiții normale de utilizare. Dacă este folosită mai mult sau este folosită una nepotrivită, se scurge lichid din baterie provocând defectarea telecomenzii.

Durata de viață este tipărită pe baterie. Viața bateriei poate fi mai scurtă decât data tipărită pe ea, în funcție de frecvența utilizării telecomenzii. Totuși, bateria poate fi bună și după ce timpul nominal de viață a expirat.

CARACTERISTICI ALE OPERAȚIEI DE INCĂLZIRE

Principii de bază și performanță

Aparatul absoarbe căldura din exterior și o transferă în interior pentru a încălzi aerul din cameră. Capacitățile de încălzire prin acest principiu al pompei de căldură urcă / scad cu creșterea / scăderea temperaturii aerului exterior.
Este nevoie de un timp relativ scurt pentru sistemul de circulație a aerului cald pentru a crește temperatura camerei.
Când temperatura aerului exterior este foarte scăzută sistemul poate fi folosit împreună cu alte dispositive de încălzire. Dar aerisirea bună trebuie să fie menținută pentru a asigura securitatea și a preveni accidentele.

Încălzirea (aparatul de aer condiționat) nu se va utiliza la temperaturi sub -6°C, există riscul de a defecta compresorul !

Dezghetarea

Când temperatura aerului exterior este foarte scăzută și umiditatea este foarte ridicată, se va produce înghețul la schimbătorul de căldură al unității exterioare, ceea ce are impact negativ asupra eficienței de încălzire. În acest caz, dezghețarea automată va intra în joc. Funcționarea încălzirii va fi oprită 5–10 minute pentru a realiza dezghețarea.

o Ventilatorul, atât cel al unității externe cât și cel al unității interne se va opri. În timpul acestei operații afișajul va arăta 'dF'.
o În timpul dezghetării, unitatea externă ar putea produce ceva abur. Acest lucru este normal și se datorează dezghetării rapide.
o După terminarea operației de dezghețare, funcținarea procesului de încălzire este reluată.

METODE DE INTRETINERE

11

Aparatul de aer condiționat trebuie oprit și scos din priză, înainte de a se efectua orice operație de întreținere.

Înaintea sezonului de funcționare În

1. Verificați ca orificiile de admisie și evacuare aer ale unităților interioare și exterioare să nu fie obturate.

1. Verificați dacă suportul de instalare este corodat sau ruginit.
2. Verificati dacă aparatul este împământat corespunzător.

Terminal de împâmantare

1. Verificați dacă filtrul de aer este curat
2. Conectați aparatul la sursa de curent.
3. Introduceți bateriile în telecomandă.

După sezonul de functionare

1. Setați temperatura la 30°C și operați în DEZUMIDIFICARE pentru o jumătate din zi pentru a usca interiorul inității.

1. Opriti functionarea aparatului și scoateți-l din priză. Aparatul de climatizare va consuma 5W după ce a fost oprit. În scopul economisirii energiei și siguranței, este recomandabil să se scoată fișa din priză în timpul perioadei nefunctionale.

2. Curățați și instalați ecranul filtrului de aer

3. Curățați unitățile interioară și exteriorară.

1. Scoateți bateriile din telecomandă.

pul sezonului de functionare

Curățarea sitei filtrului de aer (Intervalul standard trebuie să fie o dată la fiecare două săptămâni).

1. Scoateți sita filtrului de aer din unitate.

- Apăsați ușor capetele inferioare ale grătarului și deschideți-I. - Trageți ușor sita filtrului de aer și extrageți-o în direcția corpului dumneavoastră.

1. Curățați sita filtrului de aer

Dacă sita este foarte murdară, folosiți apă călduță (cca. 30°C) pentru a o curăța. Uscați-o după curătire.

Notă:

• Nu folositi apă fiebinte pentru a curăța sita.
• Nu uscati sita deasupra focului.

• Nu depuneti prea multă forță la tragerea sitei.

• Instalati sita filtrului.

Operarea aparatului de climatizare fără sita filtrului de aer ar putea conduce la murdărirea interiorului aparatului, ceea ce ar putea conduce la scăderea performanței și distrugerea unității.

Curățați aparatul de climatizare

• Folosiți o cârpă moale și uscată pentru a șterge aparatul sau folosiți un aspirator pentru a-l curăța.
• Dacă aparatul este foarte murdar, folositi o bucată de țesătură și îmbibați-o cu detergent neutru de uz casnic pentru curățire.

Dacă ecranul filtrului de aer este blocat cu praf sau murdărie, performanța răcirii și încălzirii va fi afectată cu zgomot de funcționare și consum de energie majorat. De aceea, ecranul filtrului de aer trebuie să fie curățat cu regularitate.

SERVICE ŞI DEPANARE

Vă rugăm verificați următoarele, înainte de a apela la Service:

Aparatul de climatizare nu funcționează de loc
Este fișa în priză?	Este timpul setat la poziția “ON”?	Există o întrerupere de curent sau o siguranță arsă?

Temperatura camerei nu poate fi comandată. (Prea rece sau prea cald)

Este setarea temperaturii camerei în poziția "CONT"?

În modul CONT unitatea funcționează continuu indiferent de temperatura camerei.

Performantă slabă de răcire sau încălzire

Este adecvată setarea temperaturii camerei?

TEMP adecvată

Sunt curate filtrele de aer (neînfundate)?

Sunt deschise ferestrele şi uşile?

Performantă slabă de răcire

Lumina soarelui intră direct în cameră?

Există o sursă de căldură în cameră?

Sunt prea multi oameni în cameră?

Dacă aparatul nu funcționează corespunzător după efectuarea verificărilor de mai sus, când dubiul rămâne chiar după consultarea paginii 15 sau în caz că asemenea fenomene ca cele arătate mai jos există, deconectați alimentarea și contactați unitatea Service autorizată.

Cazuri care necesită apelarea imediată a SERVICE-ului autorizat

Scoateți imediat din priză și informați unitatea Service în următoarele situații:

Siguranța sau întrerupătorul se ard adeseori.	Fișa sau ștecherul sunt excesiv de fierbinți	Izolația fișei sau a cordonului este spartă.
Defectul este observat la TV, radio sau alte dispozitive (apar perturbații).	Receptorul aparatului (al semnalului de la telecomanda) nu acționează sigur.	În timpul funcționării este auzit un zgomot anormal.
Dacă funcționarea defectuosă este observată, când butonul RUN este apăsat, chiar după scoaterea din priză și repornirea operației după 3 minute, funcțioarea defectuosă nu dispare.

SPERĂM CĂ VEȚI CUNOAȘTE CELE CE URMEAZĂ LA FOLOSIREA APARATULUI

Care este problema ?		Explicația (aceste cazuri nu sunt defecte de funcționare)
Unitatea nu poate fi repornită imediat după deconectare.		Repornirea este stopată pentru 3 minute după deconectare pentru a proteja unitatea. Pentru protecția de 3 minute programatorul încorporat în microcomputer acționează automat.
Aerul nu este suflat la pornirea operației de încălzire.		Curentul de aer este oprit pentru a preveni suflarea aerului rece până ce schimbătorul de căldură interior este încălzit (2 la 5 minute) (HOT KEEP).
Aerul nu este suflat între 6 și 12 minute, la operația de încălzire.		Când temperatura exterioară este scăzută și umiditatea este ridicată, unitatea uneori realizează automat dezghețarea. Vă rugăm așteptați. În timpul dezghețării, din unitatea exterioară apare apă sau abur.
Aerul nu este suflat la funcționarea DRY.		Ventilatorul interior este uneori oprit pentru a preveni vaporizarea umezelii dezumidificate și a economisi energie.
Ceața apare la funcționarea COOL.		Acest fenomen apare uneori când temperatura și umiditatea camerei sunt foarte ridicate, dar el va dispare cu scăderea temperaturii și umidității.
Este emanat miros.		Aerul suflat în timpul funcționării poate mirosi. Acesta este miros de tutun sau cosmetice rămas în unitate.
Zgomotul este auzit ca pocnituri.		Acesta este produs de refrigerentul care circulă în interiorul unității.
Zgomotul este auzit ca pocnituri. După o oprire de energie sau după întreruperea alimentării.		Acesta este produs de expansiunea la căldură sau contractia plasticului.
Operarea nu poate fi repornită chiar dacă curentul a revenit (după ce a fost luat).		Circuitul de memorie al microcomputerului este șters. Acționați din nou telecomanda pentru a reporni funcționarea.
Nu sunt primite semnalele telecomenzii.		Semnalele telecomenzii nu pot fi primite când: receptorul de pe corpul aparatului de climatizare este expus luminii directe a soarelui sau iluminatului puternic. În acest caz, întrerupeți lumina soarelui sau reduceți iluminatul.
Apare umezeala la orificiile de evacuare a aerului.		Dacă unitatea funcționează o perioadă îndelungată în atmosferă cu umiditate ridicată, apare umezeala la orificiile de evacuare a aerului și acestea vor picura.

Caracteristici tehnice aparate aer condiționat ZASS răcire + încălzire		model ZAC 18 /L	model ZAC 22 /L
Capacitate răcire	BTU/h		18000
Capacitate răcire	kW		5,1
Capacitate răcire	Fg/h		4386
Capacitate încălzire	BTU/h		19400
Capacitate încălzire	kW		5,5
Capacitate încălzire	Kcal/h		4730
Putere răcire	W		1590
Putere încălzire	W		1440
EER		3,21	3,22
COP		3,44	3,40
Clasa de energie răcire		A	A
Clasa de energie încălzire		B	B
Dezumidificare	l/h	1.7	1.9
Ventilare	m^3/h	≥ 800	≥ 900
Zgomot unitate interioară	db(A)	37~44	42~46
Zgomot unitate exterioară	db(A)	54	54
Alimentare	V/Ph/Hz	220-240/1/50	220-240/1/50
Masă unit. interioară	kg	13	14
Masă unit. exterioară	kg	38	45
Suprafața deservită	m^2	20-30	26-36
Refrigerant: R410a	Kg	1,5	1,9
Temperatura exterioară minimă/maximă de funcționare	°C	-6 / +43	-6 / +43

Indicații pentru proteția mediului înconjurător

Aparatele electrice uzate sunt materiale valorose, motiv pentru care locul lor nu este la gunoiul menajer! Din această cauză, vă rugăm să ne sprijiniți și să participați la protejarea resurselor naturale și a mediului înconjurător, prin predarea acestui aparat la centrele de preluare a acestora sau la importatorul a cărui adresă o puteți găsi în acest manual sau în certificatul de garanție.
