BHCI63308 - Aragaz Hansa - Manual de utilizare gratuit

Tip produs	Plită încorporabilă
Model	BHCI63308
Marcă	Hansa
Număr de arzătoare	4
Tip de încălzire	Sticlă ceramică
Dimensiuni (LxAxÎ)	575 x 505 x 50 mm
Greutate	7,8 kg
Tensiune de alimentare	400 V, 2N~, 50 Hz (posibil 230 V cu punte)
Puterea arzătoarelor	2 x 1200 W (∅145 mm), 1 x 1800 W (∅180 mm), 1 x 2300 W (∅210 mm)
Putere totală	6,5 kW
Control	Tactil, cu afișaj
Funcții	Reducere automată a puterii, blocare pentru copii (funcția «Cheie»), indicator de căldură reziduală, limitare timp de funcționare
Material suprafeței	Sticlă ceramică
Tip de instalare	Încorporabil în blat
Cerințe pentru blat	Grosime 28–40 mm, adâncime minim 600 mm, rezistență la temperatură 100 °C
Garanție	Conform certificatului de garanție
Metodă de curățare	Manuală, cu ajutorul unei cârpe moi și a produselor speciale pentru sticlă ceramică
Protecție la supraîncălzire	Da (oprire automată la depășirea timpului de funcționare)
Compatibilitate cu vase	Vase cu fund plat și neted, diametrul corespunzător dimensiunii arzătorului
Conformitate cu standardele	EN 60335-1, EN 60335-2-6

Întrebări frecvente - BHCI63308 Hansa

Ce cerințe sunt pentru vase pentru această plită?

Folosiți vase cu fund plat și neted, fără margini ascuțite și bavuri. Diametrul fundului trebuie să corespundă dimensiunii arzătorului. Nu utilizați folie de aluminiu sau vase de plastic – acestea se pot topi.

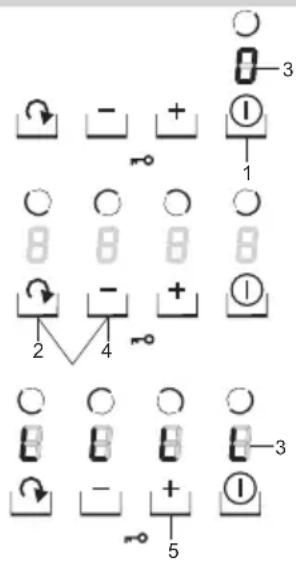

Cum activați blocarea pentru copii (funcția «Cheie»)?

Când panoul este oprit, apăsați pe senzorul «Întrerupător principal». În 10 secunde, apăsați simultan pe senzorii «Selectare zonă de încălzire» și «-». După semnalul sonor, apăsați pe senzorul «+». Pe afișaje va apărea litera «L». Pentru a dezactiva, repetați procedura apăsând pe senzorul «-».

Ce faceți dacă plita nu reacționează la apăsări?

Verificați dacă panoul este pornit (apăsați «Întrerupător principal»). Asigurați-vă că senzorii nu sunt murdari sau acoperiți de obiecte. Apăsați fiecare senzor timp de cel puțin o secundă. Dacă plita emite un semnal sonor lung, poate că au fost apăsați mai mulți senzori simultan – apăsați doar unul. De asemenea, verificați dacă blocarea pentru copii nu este activată (uitați-vă pe afișaj – litera «L»).

Cum curățați corect suprafața din sticlă ceramică?

Curățați suprafața numai după răcire. Folosiți o cârpă moale și umedă și produse speciale pentru sticlă ceramică. Nu utilizați detergenți abrazivi, bureți cu suprafață dură sau aparate de curățat cu abur. Murdăria uscată îndepărtați cu o racletă ascuțită (de exemplu, pentru sticlă ceramică). Resturile de zahăr sau plastic răzuiți când sunt fierbinți, apoi lăsați să se răcească și curățați.

De ce luminează indicatorul «H» și ce înseamnă?

Indicatorul «H» (căldură reziduală) arată că arzătorul este încă fierbinte. Nu atingeți și nu așezați obiecte sensibile la căldură. Indicatorul se stinge după aproximativ 45–60 minute de la oprirea arzătorului. Chiar și după stingerea indicatorului, suprafața poate fi caldă.

Cum conectați plita la o rețea monofazată de 230 V?

Conectarea trebuie efectuată de un electrician calificat. Pe blocul de borne trebuie montate punți între bornele 1-2, conductorul neutru se conectează la 4, conductorul de protecție la borna cu simbolul de împământare. Schema de conectare este indicată pe capacul inferior al plitei. Utilizați un cablu de secțiune corespunzătoare (de exemplu, H05VV-F 3G4 pentru 230 V).

Ce faceți în cazul apariției fisurilor pe suprafață?

Deconectați imediat plita de la rețeaua electrică (opriți întrerupătorul automat sau scoateți ștecherul). Apoi contactați centrul de service. Nu utilizați plita cu fisuri – este periculos din cauza electrocutării.

De ce se oprește singur unul dintre arzătoare?

Acest lucru se datorează limitării timpului de funcționare pentru fiecare arzător. În funcție de puterea setată, arzătorul se oprește automat după un anumit timp (de la 1 la 10 ore). Pur și simplu porniți-l din nou, selectând puterea dorită. Dacă oprirea are loc frecvent, verificați dacă aparatul nu se supraîncălzește.

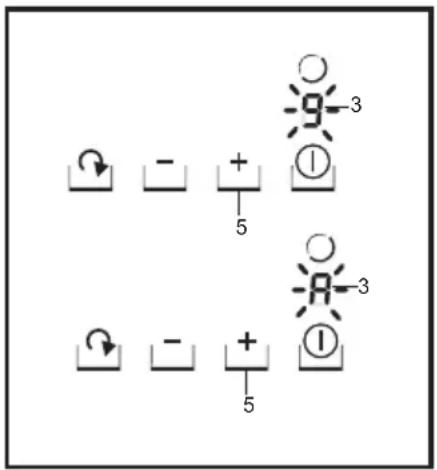

Cum activați reducerea automată a puterii?

La selectarea nivelului de putere de încălzire, începeți prin a apăsa pe senzorul «+». Pe afișaj vor apărea «9» și litera «A». Apoi puteți reduce puterea la nivelul dorit. Funcția va opri automat puterea maximă după un timp stabilit. Dacă începeți cu senzorul «-», funcția nu se activează.

Pot folosi folie de aluminiu sau vase de plastic?

Nu, este strict interzis. Folia de aluminiu și vasele de plastic se pot topi sau deteriora suprafața din sticlă ceramică. Folosiți numai vase destinate plitelor cu sticlă ceramică.

MANUAL DE UTILIZARE BHCI63308 Hansa

Plita electrică „Hansa” cuprinde astfel de calități ca simplitate efectivitate garantată în exploatare. După ce veți lua cunoștință cu prezenta instrucțiune nu veți avea dificultăți în serviciul plitei electrice.

Plita electrică, înainte de ambalaj și punere în vînzare a fost testată în domeniile capacitatea de funcționare și siguranță.

Rugăm înainte de conectare cu atenție să luați cunoștință cu instrucțiunea de exploatare. Respectând toate instrucțiunile veți evita exploatarea incorrectă.

Păstrați instrucțiunea în locul accesibil. Pentru a evita accidente este necesar să respectați principiile instrucțiunii de exploatare.

Mentiune!

Instalatia este necesar de deservit numai după executarea prezentei instrucțiuni.

Instalația este predestinată numai pentru prepararea bucatelor. Necorespunderea în folosire (de exemplu pentru încălzirea încăperilor) poate vi periculoasă.

Producătorul lasă după sine dreptul de a întroduce modificări, ce nu influențează asupra funcționării instalației.

CUPRINSUL

Principiile de bază ....28

Indicațiile de siguranță 30

Descrierea instalatiei 35

Instalarea ....36

Deservirea....41

Încrijirea și curățirea ....49

Situatiile exceptionale ....50

Date tehnice 51

Condițiile garanției ....51

Observație. Dispozitivul și toate piesele componente ale acestuia care sunt la îndemâna utilizatorului de- vin fierbinți în momentul în care acesta este folosit. Posibilitatea de atingere a elementelor de încălzire trebuie să fie realizată cu o deosebită grijă. Copii care nu au atins vârsta de 8 ani nu trebuie să se apropie de dispozitiv cu excepția cazului în care se află sub supraveghere permanentă.

Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capa-cități fizice, senzoriale și mentale limitate și de către persoane fără experiență și care nu cunosc dispozi-tivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspunzătoare de siguranța lor. Aveți grijă la copii, nu-i lăsați să se joace cu aparatul. Curățarea și activitățile de deservire nu trebuiesc realizate de către copii care nu sunt supravegheati.

Observație. Încălzirea fără supraveghere a unturii sau a uleiului pe plita cu inducție poate fi periculoasă și poate cauza incendii.

INDICATII PRIVIND TEHNICA DE SECURITATE

NICIODATĂ nu încercați să stingeți focul cu ajutorul apei, ci opriți dispozitivul și acoperiți flacăra cu un capac sau cu un pled care nu este inflamabil.

Observație. Pericol de incendiu: nu amplasați nici un fel de lucruri pe suprafața de fierbere.

Observație. Dacă suprafața este fisurată opriți cu- rentul pentru a evita pericolul de electrocutare.

Nu se recomandă comandarea dispozitivului cu ajutorul ceasului extern sau cu ajutorul sistemului de comandă de la distanță.

Pentru curățarea aparatului nu se recomandă folosirea dispozitivelor de curățare cu ajutorul aburilor.

MENTIUNI DE SIGURANTĂ

• pînă la startul inițial a plitei de încălzire ceramice, este necesar de făcut cunoștință cu instrucțiunea de exploatare. Astfel, va fi păstrată sguranța și vor fi evitate situațiile de garanție;
• în caz de instalare a plitei de încălzire în apropierea aparatului de radio, televizorului sau altui obiect de imitare, este necesar de verificat corectitudinea funcționării telecomandei;
• plita de încălzire trebuie să fie instalată de un specialist calificat;
• nu se poate de instalat plita în apropierea instalațiilor frigorifice;
• mobila în care este instalată plita, este necesar să fie statornică pentru temperatură de 10 ^© Acestă condițiiie ține de toate suprafețe, exclusiv suprafețe din plastic, clei și lac;
• plita de încălzire este nercesar de folosit numai după instalarea ei în mobila de bucătărie. Astfel se exclude atingerea de fire electrice;
• Reparația instalațiilor poate efectua numai specialist calificat. Reparația necalitativă este foarte pericoloasă pentru consumator;
• Plita se deconeactează de la instalația electrică numai după deconectarea de la piedica de siguranță sau scoaterea ștepselului din priză;
• Trebuie să avem grijă ca, copiii să nu se joace cu aparatul. Copii pot să răstoarne cratițele de pe plită și să primească arsuri;
• Indicatorul instalat de încălzire restantă ne dovedește că plita mai este conectată sau fierbinte;
• în cazul instalării prizei în apropierea sferei termice, trebuie să atrageți atenția ca firul de alimentare cu curent electric să nu se atingă de suprafețe încinse;
• în caz de folosire a uleiurilor sau grăsimilor, nu lăsați plita fără supraveghere, ca să nu apară pericol de incendiu;
• nu folosiți veselă din masă plastică și folie din aluminiu, deoarece ea se topește sub influența temperaturei ridicate și pot deteriora plita;
• nu permiteți ca pe sfera de încălzire încinsă să cadă zahăr, acid de lămîie, sare și altele;
• în caz de cădere peste sferă a zahărului sau masei plastice nici într-un caz nu deconectați plita, este mecesar doar să radeți cu un obiect ascuțit. Păstrați mîinile de arsuri,
• folosiți numai cratițe cu fund plat ca să evitați aparenta unor zgîrîieturi pe suprafață;
• suprafața încălzitoare este rezistentă la temperaturi ridicate, cît și la scăzute;
• nu permiteți căderea peste plita ceramică a obiectelor grele, vaselor cu condimente, aceasta poate aduce la aparența fisurilor și stratificării pe suprafața plitei ceramice;

MENTIUNI DE SIGURANTĂ

• prin aceste stricăciuni bucatele ce fierb pot numeri pe elementele plitei ce sunt sub tensiune;
• în cazul depistării stricăciunilor pe suprafața plitei este necesar de deconectat urjent plita de la rețea electrică. Pentru aceasta este necesar de deconectat apărătorul sau de scos ștepselul din priză, După ce este necesar să vă adresați în centrul de deservire;
• respectați regulile de îngrijire și curățire a plitei. în caz de folosire incorectă a plitei garanția se consideră nulă.
• nu folosiți plita ca fund pentru tăiere sau ca masă de lucru;
• nu se recomandă așezarea pe suprafața plitei a obiectelor din metal (cuțite, furculițe, capace) pentru că ele pot fi supraîncălzite;
• nu montați plita de bucătărie asupra cuptorului fără ventilator, asupra mașinei de spălat vesela, frigiderului, frizerului sau mașinei de spălat;

ECONOMISIREA ENERGIEI

Acela, care utilizează cu grijă energia electrică nu doar își economisește propriii bani, dar respectă și mediul înconjurător. În felul următor:

Deci, haideți să-i ajutăm mediului înconjurător, naturii - prin economisirea energiei electrice! Aceasta puteți realiza în felul următor:

SCOATEREA AMBALAJULUI

Pe parcursul transportării instalația este protejată cu ambalaj. După despachetarea instalației rugăm să înlăturați elementele de ambalaj prin metoda ce nu dăunează mediului înconjurător.

Toate materiale folosite în producerea elementelor ambalajului sunt ecologice și pot fi întoarse. Ele sunt indicate cu semne specilale.

- Utilizarea vaselor corespunzătoare

pentru prepararea bucatelor.

Cratițe cu fundul plat și gros permit economisirea a pînă la 1/3 din energie. Vasele trebuie acoperite cu capace – în caz contrar se consumă de 4 ori mai multă energie!

- Vasele pentru prepararea bucatelor trebuie să corespundă diametrului sferei.

Fundul vasului nu poate fi mai mic, decît ochiul plitei (zona de încălzire).

- Suprafața instalației și fundurile vaselor trebuie păstrate în curățenie.

Murdăria – încurcă transmiterea căldurii – murdărirea excesivă poate fi înlăturată doar prin utilizarea soluțiilor cu efect puternic, care sunt dăunătoare mediului înconjurător.

- Fără necesitate „nu ridicati capacul”.

- Nu instalați instalația în apropierea frigiderilor/ congelatoarelor.

Consumul de energie electrică se va mări, fără necesitate

Mențiune! Materialele de înpachetare (săculețe din polietilen și altele) este necesar de îndepărtat de la copii.

LICHIDAREA INSTALATIILOR UZATE

După expirarea termenului de exploatare, instalația dată nu se lichidează împreună cu alte deșeuri comunale, el trebuie predat la punctul de primire și utilizare a instalațiilor electice și electronice. Despre acest fapt ne informează simbolul, de pe instalație, de pe instructiune sau de pe ambalaj.

Masele plastice din instalație pot fi utilizate repetat conform destinației acestora. Prin utilizarea repetată, utilizarea materialelor sau alte forme de utilizare a instalațiilor uzate, Vă aduceți contribuția la păstrarea mediului înconjurător.

Informația referitor la lichidarea instalațiilor uzate Vă poate fi oferită de administrația locală.

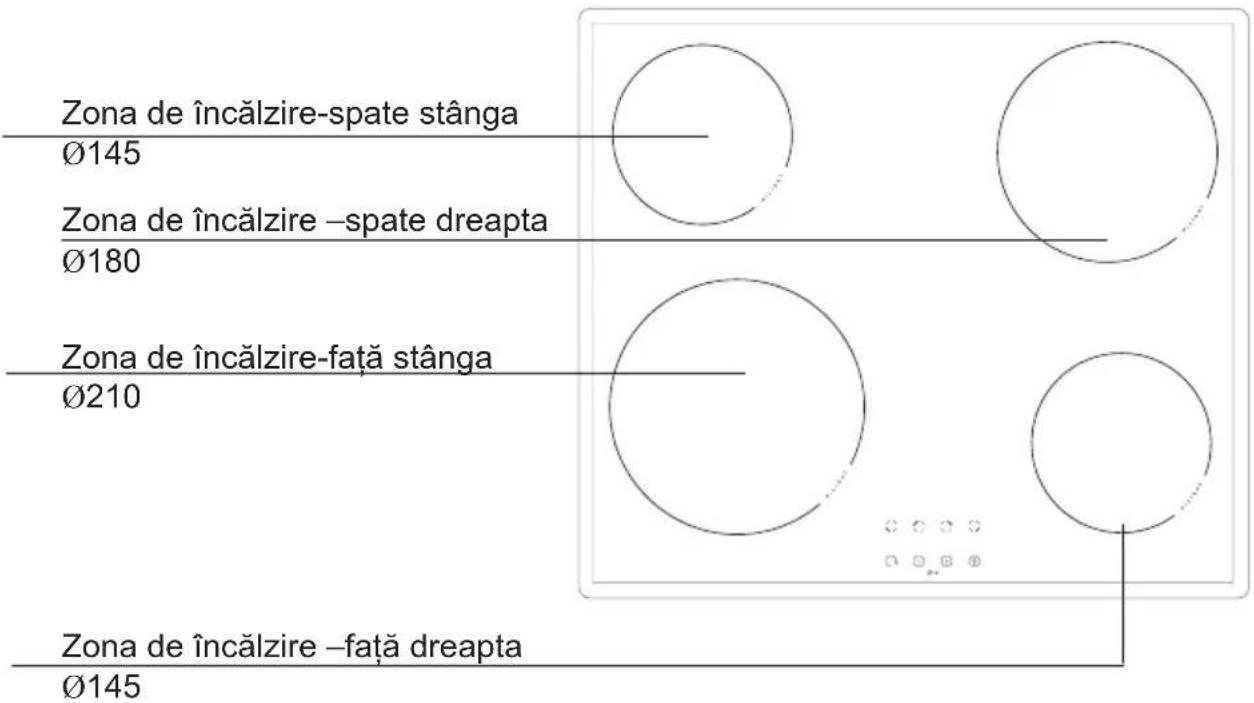

Descrierea plitei BHC6\*, BHCl9\*

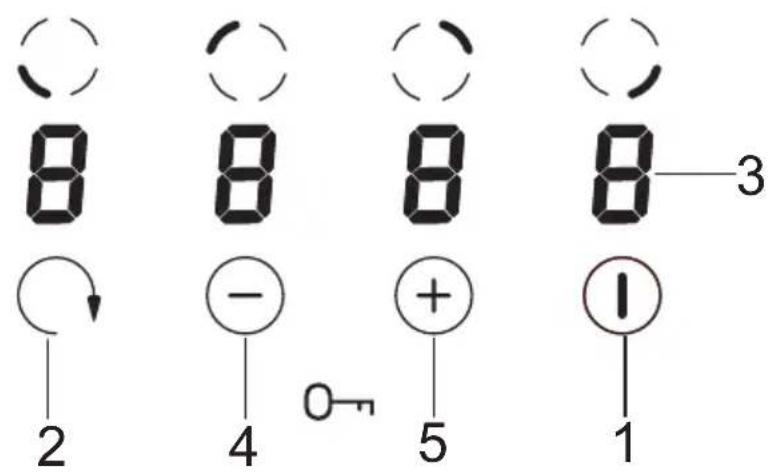

Comanda de control

1. Senzorul principal
2. Senzorul pentru alegerea zonei de încălzire,
3. Indicatorii zonelor de încălzire,
4. Senzorul minus,
5. Senzorul plus,

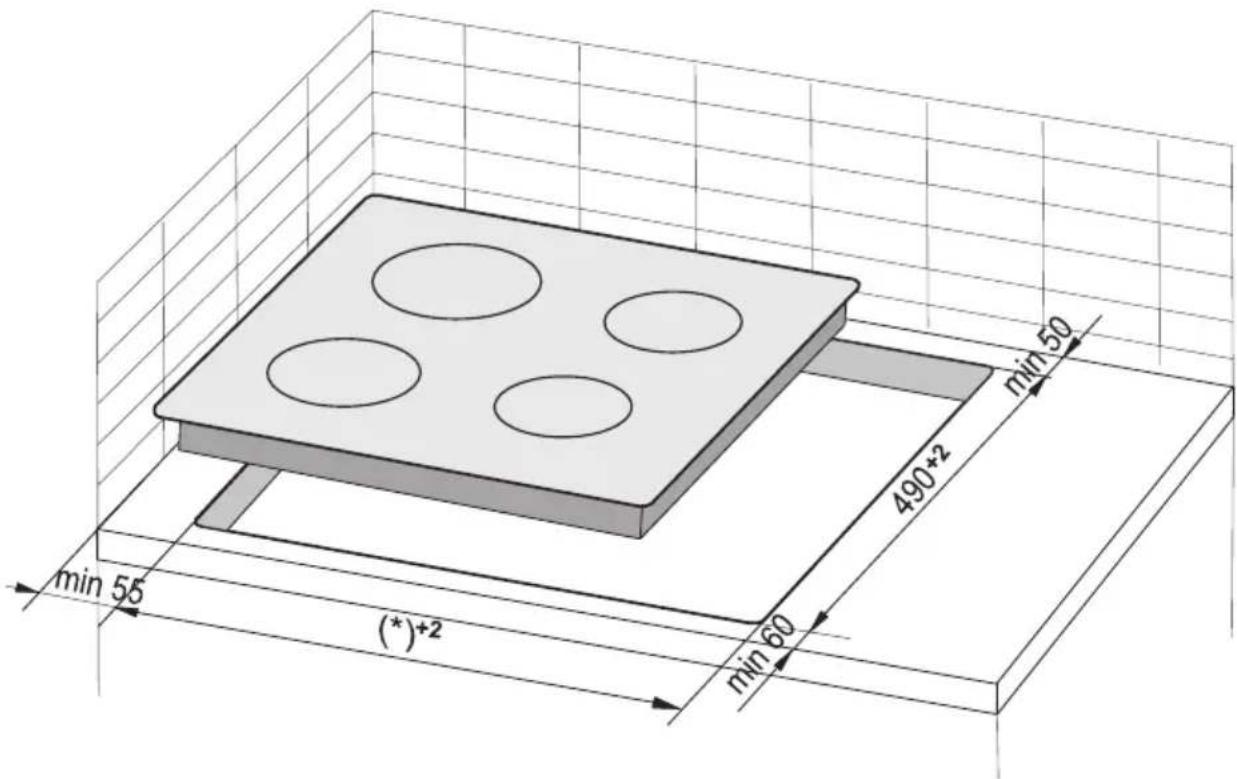

Pregătirea blatului mobilierului pentru montarea plăcii

• Grosimea blatului mobilierului trebuie să aibă de la 28 la 40 mm, iar adâncimea blatului minim 600 mm. Blatul ar trebui să fie plat și bine nivelat. Blatul trebuie să fie etanșeizat și protejat din partea peretelui împotriva inundatiilor și a umezelii.
• Distanța dintre marginea orificiului și marginea blatului din partea frontală trebuie să aibă min. 60 mm, iar în partea din spate min. 50 mm.
• Distanța dintre muchia orificiului și peretele lateral al mobilei trebuie să fie de minimum 55 mm.
• Mobilierul prevăzut pentru incorporare trebuie să aibă furnir și adezivi pentru lipirea acestora rezistenți la o temperatură de 100°C. Neîndeplinirea acestei condiții poate cauza deformarea suprafeței sau dezlipirea furnirului.
• Marginile orificiului trebuie să fie protejate cu ajutorul unui material rezistent la absorbția de umezeală.

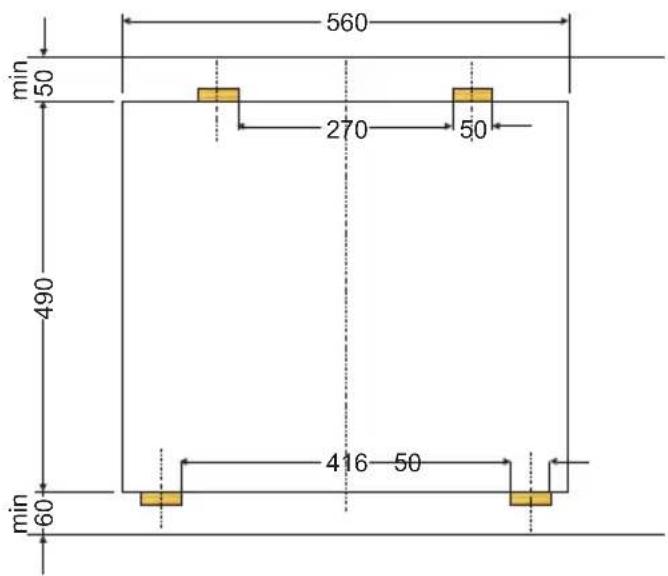

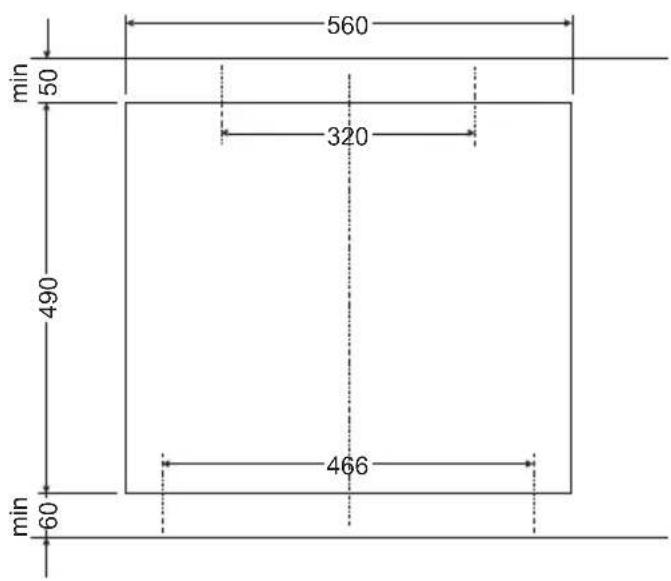

• Orificiul din blat trebuie făcut în conformitate cu dimensiunile trecute pe fig. 1.

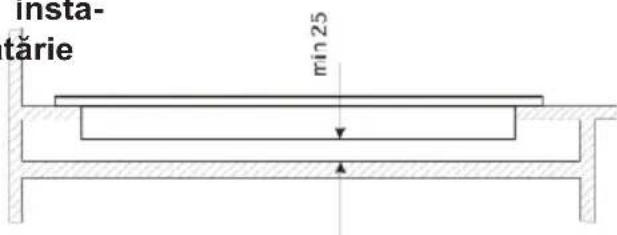

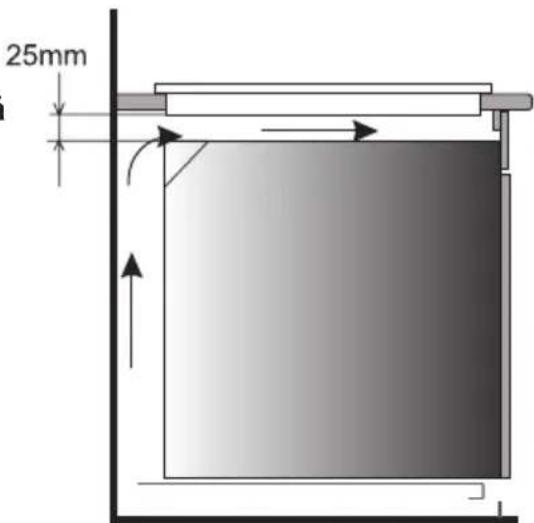

• Sub placă trebuie lăsat cel puțin 25 mm de loc liber pentru a permite circularea corectă a aerului și pentru a evita supraîncălzirea suprafeței din jurul plăcii.

1

(*) 560 mm pentru placi 600 mm
(*) 750 mm pentru placi 770 mm

Atenție. În momentul în care veți instala plita pe blatul dulapului de bucătărie trebuie să montați raftul de despărțitură, așa cum vedeți în imaginea alăturată. În cazul în care plita este instalată deasupra cuptorului incorporat, nu este necesară montarea raftului de despărțitură.

Incorporarea în blatul unui dulap portabil.

În cazul în care plita a fost instalată pe blatul dulapului de bucătărie deasupra sertarului, elementul protector inferior al. plitei trebuie acoperit cu o placă de lemn sau cu o podea de protecție destinată pentru plitele ceramice.

Incorporarea într-un blat de lucru deasupra cuptorului cu ventilație.

Se interzice montarea plitei deasupra cuptorului fără ventilatie.

Cablul de alimentare al plitei trebuie amplasat în așa fel încât să nu atingă elementul de protecție inferior.

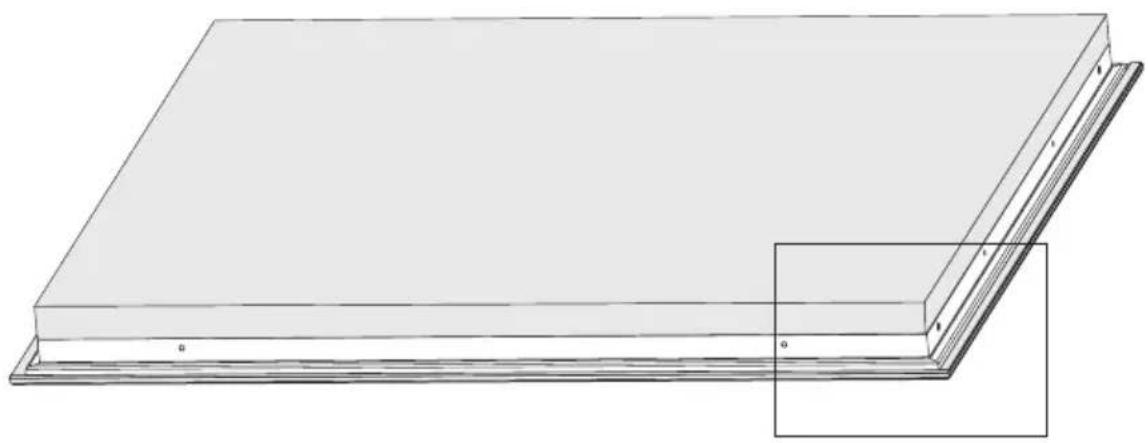

Montajul benzii adezive pentru etanşare

Incorporarea dispozitivului fără banda adezivă de etanșare este strict inter- zisă.

Banda adezivă de etanșare trebuie montată pe dispozitiv în felul următor:

Înainte de incorporarea dispozitivului în blatul de bucătărie trebuie, partea inferioară a ramei plăcii de electrice, lipită banda adezivă de etanșare, care se este anexată dispozitivului.

• de pe banda adezivă de etanșare trebuie îndepărtată folia protectoare
• după îndepărtarea foliei, banda adezivă de etanșare trebuie lipită pe partea inferioară a ramei dispozitivului (fig.).

Montajul plăcii BHCl6\* în blatul mobilierului:

• În cazul blatului cu o grosime de 38 mm pentru prinderea plăcii trebuiesc folosite 4 mânere "A". Modul de montare este arătat în fig. 2 și 3. În cazul blatului cu o grosime de 28 mm în afară de mânerele "A" suplimentar trebuie folosite 4 blocuri din lemn cu dimensiunile de 15x15x50 mm. Modul de montare este arătat în fig. 4 și 5.
• Verificați dacă garnitura aderă perfect la placă.
• Înşurubați delicat mânerul din partea inferioară a blatului.
• Curățați blatul, introduceti placa în orificiu și apăsați blatul.
• Fixați mânerele perpendicular pe marginea plăcii și înșurubați-le la maxim.

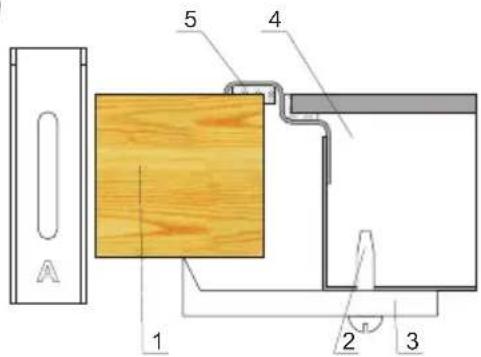

2

1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii

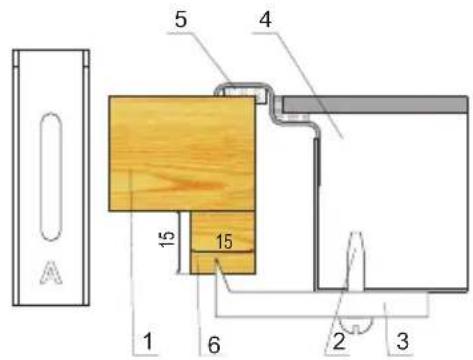

4

1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii
6. bloc din lemn

3

5

Conectarea instalatiei la tețea electrică

Mentiune!

Instalația poate fi conectată numai de un electric calificat. Este interzisă modificarea desinestătătoare a setărilor electrice.

Indicații pentru electric

Instalația este adaptată de către producător la alimentarea cu curent electric cu trei faze (400 V 2N \~ 50 Hz). Adaptarea instalației la alimentarea cu curent electric cu o fază (230 V) este posibilă după instalarea elementului corespunzător pe panou conform schemei arătate.

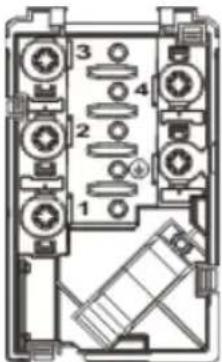

Schema de conectare este instalată în partea de jos a carcasului de jos. Accesul la placă este posibil după scoaterea capacului carcasului de jos.

Trebuie de selectat firul electric corespunzător, luînd în considerație tipul conectărrii și a puterii nominale a instalației.

Firul electric trebuie întărit.

Mentiune!

Trebuie de luat în considerație necesitatea de conectare a lanțului de protecție la contactul plăcii, ce se indică prin simbolul semn ⏻ . Firele electrice trebuie să fie protejate în modul corespunzător și să aibă adăugător un întrerupător, ce va permite deconectarea de la rețea în situații exceptionale.

Pînă la conectarea instalației la rețeaua electrică, trebuie de luat cunoștință cu informația indicată pe panoul din uzină și schema de conectare

Mentiune!

Electricul este oblicat să elibereze utilizatorului “cererea de conectare a instalației la rețeaua electrică” (anexă la talonul de garanție). Conectarea instalației prin alte metode, poate duce la defectarea acesteia.

SCHEMA RACORDĂRILOR POSIBILEAtenție! Tensiunea elementelor radiante 230V
		Atenție! La orice fel de racordare,cablul de protecție trebuie să fieracordat cu clema [IMAGE]		Tipul decablu deracordarerecomandat
1	Pentru rețea 230V racordareamonofazată cu cablu neutral,puntea cuplează clemele 1-2,cablu neutral până la 4, cablu deprotectie până la [IMAGE]	1N~	H O 5	F3G4
2*	Pentru rețea 400/230V racordarea bifazată cu cablu neutral,cablu neutral până la 4, cablu deprotectie până până la [IMAGE]	2N~	H O 5	F4G2,5
L1=R, L2=S, L3=T, N=cablu neutral [IMAGE] = cablu de protectie

* În cazul instalației casnice trifazate 400/230V, conductorul rămas cuplați-l la clema: 3, care nu este cuplată la instalația exterioară a plitei.

DESERVIREA

Pînă la prima conectare a instalatiei

• Instalația trebuie bine curățată. Suprafața de ceramică este necesar de întrebuințat ca o suprafață din sticlă
• Pînă la prima conectare a instalației se pot strecura mirosuri deaceea în încăperea unde se află instalația trebuie conectat sistemul de ventilare, sau de deschis geamul.
• Trebuie de efectuat operațiuni de deservire, respectând indicațiile privind tehnica de securitate.

DESERVIREA

Plita ceramică are în dotare senzori, puse în funcțiune prin atingerea degetului de indicatorul respectiv.

Fiecare modificare a comenzilor senzorului este însoțită de semnal sonor.

Trebuie de atras atenție, la faptul că în timpul conectării și deconectării sau în timpul stabilirii intensității de încălzire, de apăsat numai un senzor. În cazul apăsării concomitente a mai multor senzori (cu excepția deconectării suprafeței de încălzire sau a taimerului), sistemul nu reacționează la semnalele de comandă selectate. În cazul apăsării prelungite, se conectează semnalul de bruiaj.

Alegerea vaselor corespunzătoare

Pentru plita ceramică există vase, special testate pentru fierbere și prăjire. Trebuiesc respectate indicațiile producătorilor.

Vasele pentru fierbere (cratițele) cu fundul din aluminiu sau aramă, pot lăsa ume, greu de înlăturat. O atenție deosebită trebuie de atras la utilizarea vaselor emaliate, care după evaporarea întîmplătoare a conținutului, pot duce la deteriorări grave.

Pentru utilizarea optimă a energiei electrice, durata optimă de fierbere și pentru a evita arderea bucatelor preparate pe plită, trebuiec respectate următoarele indicații:

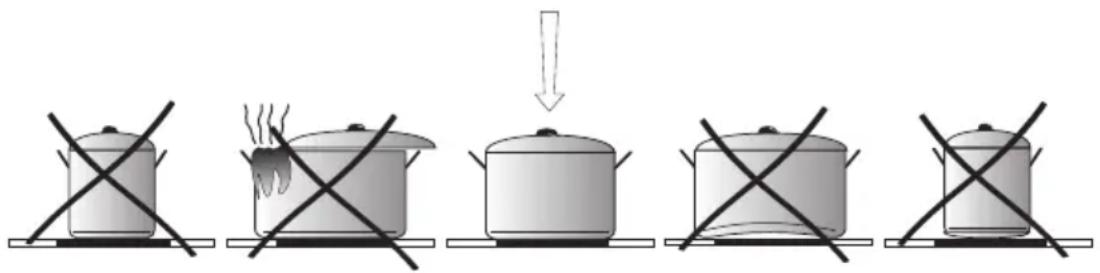

Fundul vaselor:

Vasele trebuie alese în modul corespunzător, așa încît fundul acestora să fie rezistente și plate, deoarece fundurile cu muchia ascuțită sau cu rămășițe arse pot zgîrîia suprafața plitei sau poate acționa ca material abraziv!

Dimensiunea vaselor :

Vasele trebuie alese în modul corespunzător, așa încît diametrul fundului, mărimea și forma să corespundă suprafeței de încălzire.

Capacele vaselor :

Utilizarea capacului duce la păstrarea căldurii și astfel scade durata de încălzire și reduce consumul de energie electrică.

Panoul de comandă

După racordarea plitei la rețeaua electrică, ar trebui să se aprindă pentru scurt timp „-” pe ecranul (3), după care putem pune în funcțiune suprafața ceramică.

Pe suprafețele senzorilor nu trebuie puse nici un fel de obiecte ( poate fi declanșată funcția de recunoaștere a defectului), aceste suprafețe trebuiec menținute în permanentă curățenie.

Pornirea zonei de încălzire

Dacă plita de încălzire este oprită atunci toate zonele de încălzire sunt oprite iar senzorii sunt stinși.

Prin atingerea senzorului principal (1) pornim plita de încălzire, iar pe indicatorul din față dreapta (3) apare pentru 10 secunde „0” pulsativ. În acest moment puteți regla pute-rea gradul de încălzire cu ajutorul senzorului (+)(5) și a senzorului (-)(4) (vezi Reglarea puterii gradului de încălzire).

Dacă în timp de 10 secunde nu va fi reglat nici un senzor, atunci plita de încălzire se va opri automat.

Pornirea zonei de încălzire

Dacă plita de încălzire este pornită (cel puțin o zonă de încălzire este pornită), atunci poate fi pornită următoarea zonă de încălzire, atingând mai întâi senzorul (2) alegem zona de încălzire corespunzătoare. Dacă pe indicator pulsează „0” poate fi reglată temperatura de încălzire cu ajutorul senzorului (+)(5) și a senzorului (-)(4) (vezi Reglarea puterii gradului de încălzire).

Dacă în timp de 10 secunde nu va fi reglat nici un senzor, atunci plita de încălzire se va opri automat.

Alegerea zonei de încălzire

Atingând senzorul cu ajutorul căruia putem alege zona de încălzire (2) activăm anumite zone de încălzire. Zona de încălzire este activă când pe ecran (3) licărește cifra respectivă. Atunci pentru zona de încălzire aleasă putem fixa puterea gradului de încălzire cu ajutorul senzorului (+)(5) sau (-)(4) sau poate fi oprită definitiv zona de încălzire atingând în același timp senzorii (+)(5) și (-)(4).

După 10 secunde zona nu mai este activă iar pentru a realiza următoarea schimbare trebuie activată din nou următoarea zonă de încălzire cu ajutorul senzorului (2).

Activarea zonelor de încălzire întotdeauna trebuie începută de la zona dreap-ta față și poate fi schimbat prin atingerea senzorului (2) conform direcției de mișcare acelor ceasornicului.

Fixarea puterii gradului de încălzire

Cu scopul de a fixa gradul de încălzire în primul rând trebuie să alegem cu ajutorul senzorului de alegere a zonei de încălzire (2) zona de încălzire care ne interesează. Apoi în timp ce pe indicatorul zonei de încălzire (3) apare “0” care începe să licărească putem începe fixarea gradului de încălzire cu ajutorul senzorului “+” (5) sau a senzorului “-” (4).

Dacă nu dorim ca sistemul de reglare automată a micșorării gradului de încălzire să funcționeze atunci, începem alegerea gradului de încălzire de la senzorul “-” (4). Apoi putem mări gradul de încălzire din ce în ce mai mult prin atingerea senzorului “+” (5) sau putem micșora gradul de încălzire prin atingerea senzorului “-” (4).

Dacă totuși dorim ca sistemul de micșorare automată a gradului de încălzire să funcționeze atunci alegerea gradului de încălzire trebuie începută de la senzorul “+” (5). (vezi Sistemul de micșorare automată a puterii gradului de încălzire).

Sistemului de micşorare automată a puterii gradului de încălzire

Fiecare zonă de încălzire este echipată întrun sistem de micșorare a puterii gradului de încălzire. Dacă acest sistem va fi activat atunci zona de încălzire anume este pornită la pu-terea maximă pentru procesul de gătire, apoi va fi comutat automat la gradul de încălzire prevăzut pentru gătire.

Activarea sistemul de micşorare automată a puterii gradului de încălzire trebuie pregătit prin alegerea gradului de încălzire cu ajutorul senzorului (+)(5). Pe indicatorul zonei de încălzire (3) este indicat gradul de încălzire "9" concomitent cu litera "A" timp de cca 10 secunde.

Dacă în timp de 10 secunde începem fixarea gradului de încălzire pentru gătire prin atingerea senzorului (-)(4), atunci sistemul de micșorare automată a puterii de încălzire este activat, iar litera „A” rămâne aprinsă pe toată perioada de funcționare a acestui sistem.

În acest moment putem schimba în orice clipă gradul de încălzire în modul prezentat în capitolul „Fixarea puterii gradului de încălzire”.

Gradul puterii de încălzire pentru gătire	Timpul de gătire rapidă (min)
1	1
2	3
34,8
4 6,5
5 8,5
6 2,5
7 3,5
8 4,5
9-

Dacă începem să fixăm gradul puterii de încălzire de abia după 10 secunde, atunci litera “A”se va stinge, sistemul de micșorare automată a puterii gradului de încălzire nu este activ.

Dacă nu dorim activarea sistemului de micșorare automată a gradului de încălzire, atunci este bine să începem alegerea puterii gradului de încălzire cu senzorul (-)(4) ( litera „A” nu este aprinsă).

Oprirea unei singure zone de încălzire

O zonă de încălzire poate fi oprită în felul următor:

1. Alegem zona de încălzire cu ajutorul senzorului de alegere a zonei de încălzire (2).
2. Apoi apăsăm concomitent senzorul (+)(5) și senzorul (-)(4) sau cu senzorul (-) (4) micșorăm până la „0”.

Pe indicator va apărea litera “H” – simbolul încălzirii remanente.

Indicatorul de încălzire restantă.

În momentul deconectării sferei încinse pe panoul de comandă în locul indicatorului de dozare a intensității de încălzire apare litera „H” ce înseamnă că „sfera e fierbinte !”.

În acest timp nu vă atingeți de sferă și nu puneți pe ea veselă ne-rezistentă la temperaturi înalte.

Puteți atinge sfera numai după stingerea indicatorului, luînd în considerație că sfera poate să nu fie răcită pînă la temperatura mediului ambiant.

Pe perioada întreruperii alimentării cu energie electrică, indicatorul încălzirii remanente „H” nu mai este afişat. Cu toate acestea, plitele încălzitoare pot fi în acest timp în continuare fierbinți! Important! Dacă plita de bucătărie, după ce a fost decuplată, sau după o întrerupere a alimentării cu energie electrică, va fi din nou pusă în funcțiune, atunci se va efectua un scurt „auto-test”, prin care se va aprinde indicatorul de încălzire remanentă „H”. Indicatorul de încălzire remanentă va afişa semnul „H” timp de 45 – 60 minute. Indicarea încălzirii remanente nu se bazează pe măsurarea valorii temperaturii, ci pe calcularea timpului de acționare a câmpurilor încălzitoare. După o între-rupere a alimentării cu energie electrică sunt înregistrate cea mai ridicată temperatură posibilă și cel mai lung timp de răcire, de aceea afişajul persistă atât de mult. Acest aspect nu prezintă importantă pentru funcționarea în continuare a aparatului.

Restrictia duratei de functionare

Pentru majorarea efectivității de funcționare a instalației, ea este completată cu un de-limitator de funcționare a sferelor. Durata maximală de funcționare se determină în conformitate cu ultima selectare a intensității de încălzire.

În caz dacă nu se modifică selectarea intensității de încălzire o perioadă mai îndelungată, vezi tabelul, atunci prezenta sferă de încălzire se deconectează automat și confeționează indicatorul de încălzire restantă „H”, dar totuși în caz de necesitate este posibilă conectarea unei din sfere de încălzire conform instructiunii de exploatații.

Gradul de pute-re de încălzire	Timpul maxim de funcționare (ore)
1	10
25
35
4	4
5 3
6 2
7 2
8 2
9	1

Funcția cheie

Funcția cheie protejează plita împotriva pornirii nedorite de către copii, animale casnice etc.

Pornirea/ oprirea funcției cheie trebuie pusă în funcțiune atunci când plita este oprită.

După ce dispare tensiunea din rețeaua de alimentare funcția cheie este oprită automat.

Pornirea funcției cheie

Prin atingerea senzorului principal (1) pornim funcționarea plitei, iar pe indicatorul dreapta față (3) apare pentru 10 secunde „0” pulsativ.

Apoi, pe o perioadă de 10 secunde, apăsăm concomitent senzorul (2) și (4). După ce auzim semnalul sonor apăsăm senzorul (+)(5), pe toate indicatoarele (3) va apărea litera „L”.

Oprirea funcției cheie

Trebuie să începem prin apăsarea senzorului principal (1), pe toate indicatoarele (3) se va aprinde litera „L”.

După 10 secunde de la apăsarea senzorului principal (1) trebuie apăsat concomitent senzorul (2) și (4). După ce veți auzi un scurt semnal sonor trebuie apăsat senzorul (-) (4), de pe toate indicatoarele (3) se va stinge litera „L”.

Oprirea plitei de încălzire

Plita de încălzire funcționează, atunci când este pornită cel puțin o zonă de încălzire. Prin apăsarea senzorului principal (1) oprim întreaga plită de încălzire, iar pe indicatorul zonei de încălzire (3) se aprinde litera “H” – simbolul încălzirii remanente.

Îngrijirea curentă a instalației de către utilizator – menținerea instalației în curățenie și conservarea acesteia, au o mare importanță asupra funcționării îndelungate a instalației.

La curățarea ceramicii, țineți cont de aceleași indicații ca și la curățarea suprafețelor de sticlă. Nici într-un caz nu folosiți detergenți abrazivi sau bureți cu suprafața ce ar putea zgîrîia instalația.

Curățarea după fiecare utilizare

• Murdăriile nu chiar mari, trebuiec înlăturate cu o crpă umedă, fără a utiliza detergenti. Utilizarea detergentului pentru vase poate duce la apariția petelor de culoare albastră, care nu vor putea fi înlăturate chiar la prima curățare, chiar utilizând detergenti speciali.
• Murdăriile uscate, trebuiec înlăturate cu ajutorul unui răzuitor ascuțit. Apoi ștergeți suprafațele de încălzire cu o cîrpă umedă.

• Petele de culori sidefate deschise (rămășite de aluminiu) pot fi înlăturate de pe suprafața răcită cu ajutorul unui detergent special. Rămășitele calcaroase (de exemplu după fierberea apei), pot fi înlăturate cu oțet sau detergent special.
• La înlăturarea zahărului, sau a bucatelor ce conțin zahăr, plasticului și foliei de aluminiu, nu este necesar să deconectați suprafața de încălzire respectivă! Trebuie înlăturate rămășițele imediat (cît sunt fierbinți) cu ajutorul răzuitorului de pe suprafața de încălzire. După înlăturarea murdării, instalația poate fi deconectată, și după ce se răcește de finisat curățirea cu ajutorul unui detergent special.

Detergenții speciali pot fi procurate la markete, magazine specializate în electrocasnice și în saloanele cu instalații pentru bucătării. Răzuitoarele la fel pot fi procurate în magazinile specializate în materiale pentru constructii.

Niciodată nu pulverizați detregent pe suprafața fierbinte. Cel mai bine este să permiteți detergentul să se usuce apoi ștergeți cu o cîrpă umedă. Detergentul rămas trebuie șters cu o cîrpă umedă pînă la încălzirea ulterioară. În alt caz, aceștea pot acționa agresiv.

În cazul exploatații necorespunzătoare a suprafeței ceramice, nu ducem răspundere conform garanției!

Mentiune!

Cînd comanda de control nu funcționează atunci cînd instalația este conectată, aceasta trebuie deconectată de la rețea prin deconectarea întrerupătorului principal sau a piedicii de siguranță și să vă adresați la centrul de deservire.

Mentiune!

În cazul cînd pe suprafața instalației ați observat fisuri, aceasta trebuie deconectată imediat și de deconectat de la rețeaua electrică. Pentru ace- asta trebuie de deconectat piedica de siguranță sau de scos ștecherul din priză, după aceasta trebuie să vă adresați la centrul de deservire.

În orice situație exceptională trebuie:

• să deconectati suprafetele ce funcționează ale instalatiei,
• să deconectați instalatia de la rețeaua electrică,
• să faceți interpelare pentru reparatie,
• unele dereglări pot fi înlăturate de către utilizator desinestătător, conducîndu-se de către indicațiile aduse în tabela de mai jos, pînă vă veți adresa la serviciul de deservire a clienților sau centrul de deservire, trebuie să verificați punctele respective din tabel.

PROBLEMA CAUZA ACTIUNE
1. aparatul nu funcționează -întrerupere de curent -verifică siguranța din instalația casei,dacă este arsă schimbo
2. aparatul nu reacționează la introducerea de comenzi	- panoul de folosire nu a fost cuplat - cuplați
	- butonul a fost apăsat prea puțin timp (mai puțin de 1 secundă)	- apăsați butoanele mai mult timp
	- au fost apăsate simultan mai multe butoane	- apăsați întotdeauna câte un buton (exceptie atunci când decuplăm câmpul radiant)
3. aparatul nu reacționează și dă semnal acustic scurt	- este cuplată protecția contra copiiilor (blocarea)	- decuplați protecția contra copiilor (blocarea)
4. aparatul nu reacționează și dă semnal acustic scurt	- folosire incorectă (au fost apăsați alti senzori sau prea scurt)	- cuplați plita din nou
	- senzorul/rii acoperit/ti sau murdar/i - descoperiți sau curătiți senzorii
5. se cuplează tot aparatul - după cuplare nu au fost introduse comenzi mai mult de 10 sec.		- cuplați panoul de comandă și introduceți imediat date
		- senzor/i acoperit/ti sau murdar/i - descoperiți sau curătiți senzorii
6. un câmp radiant se decuplează - limitarea timpului de lucru - cuplați din nou câmpul radiant
		- senzor/i acoperit/ti sau murdar/i - descoperiți sau curătiți senzorii
7. indicatorul de căldură partială deși câmpurile sunt încă fierbinți	- lipsă de curent, aparatul a fost decuplat de la rețea	- indicatorul de căldură partială va funcționa după prima cuplare și cuplarea panoului de comandă
8. fisură în plita ceramică a araga-zului	Debranșati imediat plita ceramică de la rețea(siguranța. Contactați-vă cu cel mai apropiat service.
9. când defectul este în continuare nerezolvat	Decuplați plita ceramică de la rețea (siguranța!). Contactați cel mai apropiat service.Important!Dumneavoastră sunteți răspunzători de starea bună a aparatului și de funcționa-rea lui corectă în casa dvs.Dacă din cauza unei folosiri incorecte chemați service, atunci, chiar dacă aparatul este în perioadă de garanție, vizita va fi o cheltuială pentru Dvs. Pentru daune cauzate de nerespectarea acestei instrucții nu suntem răspunzători.

Tensiune nominală: 400V 2N\~50 Hz

Puterea nominală: BHCI6*, BHCI9* (PG4VQ247CF)

- Zona de încălzire: 2 x ∅ 145 mm 1200 W

- Zona de încălzire: 1 x ∅ 180 mm 1800 W

- Zona de încălzire: 1 x ∅ 210 mm 2300 W

Mărimea plite: 575 x 505 x 50;

Greutatea: aproximativ 7,8 kg;

Corespunde normativelor standartizate EN 60335-1; EN 60335-2-6, adoptate în Uniunea Europeană.

GARANTIA,

Garantia

Obligațiile de garanție corespund talonului de garanție.

- Producătorul nu duce răspundere de defectarea instalatiei, produsă prin utilizarea necorespunzătoare a instalatiei.

Vă rugăm, să indicați aici datele, menționate pe instalatie

Tipul......

Numărul.de.fabrică......

Amica Wronki S.A.

Польша, 64-510

Ул. Мицкевича, 52

тел. + 48 67 25 46 100
