MANUAL DE UTILIZARE RX18 Ruris

PERICOL: Masina dumneavoastra de tuns iarba a fost construita ca sa fie utilizata in conformitate cu regulile de folosire siigura din acest manual. Ca in cazul oricarui tip de echipament de putere, orice eroare sau neatentie din partea operatorului poate rezulta vatamare corporala. Aceasta masina de tuns gazon este capabila sa amputeze maini si picioare sbisa arunce cu obiecte. Nerespectarea instructiunilor de siguranta poate rezulta vatamarea sau chiar moartea utilizatorului.

Operatii de siguranta

Operatii generale

- Cititi cu atentie intregul manualul de instructiuni inainte de asamblarea masinii. Cititi, intelegeti, si urmati toate instructiunile de pe masina si din manual inainte de folosire. Deveniti familiar cu controlul si si folosirea acestei masini inainte sa o manipulati. Pastrati acest manual intr-un loc sigur pentru viitoare reglari si comandarea partilor de schimb.

- Masina dumneavoastra rotativa de tuns gazon este un echipament de putere nu o jucarie. Astfel fiti foarte prudent tot timpul. Masina dumneavoastra de tuns gazon a fost proiectata pentru un singur lucru: pentru a tuned iarba.Va rugam sa nu o folositi in alte scopuri.

- Nu la sati copii sub 14 ani sa foloseasca masina de tuns gazon. Copii mai mari de 14 ani ar trebui sa opereze masina doar sub supravegherea parintilor. Doar indivizii responsabili care sunt familiari cu aceste reguli si

operarea sigura ar trebui sa foloseasca masina.

- Pastrati zona de operare sigura fara personane, in special copii mici si animale de casa. In cazul in care apar in aria de operare a masinii opriti motorul. Desi zona de operare ar trebui sa fie curatata de obiecte straine, unele obiecte care au fost trecute cu vederea pot fi aruncate de masina in orice directie si pot cauza vatamari corporale operatorului si sau celor care sunt in zona.

- Inspectati bine zona unde va fi folosita masina. Dati la oparte toate pietrele, betele, firele, oasele, jucariile sau alte obiecte care pot fi luate de masina si aruncate in orice directie si sa cauzeze vatamari corporale serioase operatorului sau celor care sunt in zona. Planificati-va modelul de tuns pentru a evita aruncarea de material spre drumuri, trotuare trecatori,. Pentru a evita vatamarea cu obiecte aruncate, pastrati copii, trecatori si ajutoarele la cel putin 10 m distanta de masina de tuns gazon cand functioneaza..

- Purtati tot timpul ochelari de protectie cand faceti o ajustare sau reparati masina, pentru a proteja ochii de obiecte straine care pot fi aruncate de masina in orice directie.

- Purtati imbracaminte si pantofi robusti. bluza si pantaloni care sa acopere mainile si picioarele, ca de altfel si pantofi cu talpa. NU purtati haine largi si bijuterii. Pot fi prinse in partile care se misca. NU operati niciodata masina de tuns gazon in picioarele goale, sandale, papuci sau incaltaminte usoara.

- Nu apropiati mainile sau picioarele de partile rotante.

- Multe din accidente se intampla din cauza masinii trase peste picioare in timpul caderii. Nu va agatati de masina daca sunteti in cadere; dati drumul imediat la maneta.

- Nu trageti niciodata masina spre dumneavoastra in timp ce mergeti. Daca trebuie sa dati inapoi masina din cauza unui zid sau orice altceva ce va obstructioneaza mai intai uitati-va jos si in spate, apoi urmati urmatorii pasi:

A. Dati-va inapoi dinspre masina pentru a va extinde total bratele.
B. Asigurati-va echilibrul cu amandoua picioarele pe pamant.
C. Trage-ti masina de tuns inapoi usor, nu mai mult de jumatate din distanta catre dumneavoastra.
D. Repetati acesti pasi pana rezolvati problema.

• Nu operati masina cand sunteti sub influenta bauturilor alcoolice sau drogurilor.
• Nu porniti mecanismul cu elice in timp ce porniti si motorul
• Maneta de control a lamelor este un mechanism de siguranta. Nu incercati niciodata sa treceti peste functionarea lui. Facand acest lucru mecanismul de siguranta devine inoperativ si poate rezulta in vatamarea corporala prin contactul cu lamele rotative. Manerul de control trebuie operat in ambele directii si automat sa se reintocarca la pozitia oprita cand I se da drumul.
• Nu utilizati niciodata masina cand gazonul este ud. Intotdeauna asigurati-va pozitia picioarelor. O alunecare sau cadere poare rezulta in vatamare corporala serioasa. Tine-ti ferm manerul si mergeti, dar sa nu alergati. Daca simtiti ca va pierdeti pozitia picioarelor, DA-TI DRUMUL IMEDIAT MANERULUI DE CONTROL AL LAMEI iar lama se va opri din rotatie in intervalul de trei secunde.
• Utilizati, doar la lumina zilei sau la lumina artificiala buna.
• Opriti lama cand treceti peste drumuri din pietris.
• Daca echipamentul incepe sa vibreze anormal, opritii motorul si verificati imediat cauza. Vibratia este in mod normal o atentionare asupra unei probleme.
• Opriti motorul si asteptati pana cand lama se opreste complet inainte de indepartarea ierbi. Lama de taiat va continua sa se roateasca pentru cateva secunde dupa ce motorul a fost oprit. Nu puneti niciodata o parte a corpului in zona lamelor pana cand va asigurati ca lama este oprita total.
• Nu utilizati niciodata masina fara aparatoare sau alte instrumente de

protectie.

• Motorul si esapamentul devin fierbinti si poat cauza arsuri. Nu le atingeti.
• Folositi doar accesorii aprobate de catre producator. Cititi, intelegeti si urmati toate instructiunile date pentru accesoriiile aprobate.

- Daca apar situatii care nu sunt specificate in acest manual .Contactati dealer-ul pentru asistenta RURIS.

Reglarea inaltimii de lucru

Pentru siguranta dumneavoastra folositi masuratorul de rampa inainte de a utiliza aceasta masina de tuns intr-o zona ridicata sau in panta. Daca panta este mai mare de 15 grade dupa cum arata pe masurator, nu folositi masina in acea zona altfel pot aparea probleme si vatamari corporale.

• Tundeti fetele zonelor de panta, niciodata de sus si jos. Aveti grija cand schimbati directia de mers in zone cu panta.
• Aveti grija la gauri, radacini, obiecte ascunse, sau hopuri. Iarba inalta poate ascunde obstacole
• Asigurati-va picioarele. O alunecare sau cadere poate cauza vatamare corporala serioasa. Daca simtiti ca va pierdeti echilibrul da-ti drumul la manerul de control al lamei imediat iar lama se va opri in mai putin de 3 secunde

Nu aveti voie sa:

- Nu operati langa resturi menajere, santuri, sau marginea digurilor. Operatorul isi pote pierde echilibrul.

- Nu tundeti pante cu unghiul mai mare de 15 grade dupa cum arata pe masurator.

- Nu tundeti iarba uda.

Copii

Accidente tragice se pot intampla daca operatorul nu este alertat de prezenta copiilor. Copii in general sunt atrasi de masina de tuns gazon sau de activitatea

acesteia. Niciodata sa va asumati increderea ca , copiii vor ramane in locul unde i-ati vazut ultima data.

• Tine-ti copii in afara zonei de tuns iarba sub atenta supraveghere a unui adult responsabil altul inafara de operator.
• Fiti alert si opritii masina daca un copil intra in zona masinii de tuns.
• Inainte si in timpul intoarcerii masinii, uitati-va inapoi si jos pentru copii si alte obiecte.
• Nu acceptati niciodata ca un copil sub 14 ani sa manipuleze masina. Copii de 14 ani si peste ar trebui sa citeasca si sa inteleaga instructiunile folosirii si regulile din acest manual.
• Asigurati-va bine cand va apropiati de colturi, arbusti, pomi sau alte obiecte care va pot obstruptiona vederea asupra unui copil sau pericol.

Asistenta

• Asigurati-va bine cand folositi benzina sau alti carburanti. Acestia sunt extrem de inflamabili si vaporii pot exploda.
• Folositi o canistra de combustibil aprobata.
• Nu luati capacul de benzina sau adaugati carburant cand motorul este pornit. Lasati motorul sa se raceasca cel putin 2 minute pana la reincarcare.
• Infiletati busonul rezervorului cu grija si stergeti orice urma de benzina inainte de pornirea motorului deoarece pot aparea explozii.
• Stingeti orice tigara, trabuc, pipa sau alte surse de aprindere.
• Nu alimentati masina in zone inchise.
• Nu pastrati masina sau canistra de combustibil in spatii inchise unde exista surse de foc cum ar fi centrala pe gaz.resouri, sau cosuri.
• Nu operati un motor in spatii inchise.
• Pentru a reduce pericolul de incendiu pastrati masina fara carburant.Strangeti resturi de ulei sau carburant. Lasati masina sa se raceasca cel putin 5 minute inainte de depozitare
• Inainte sa .curatati si inspectati ( reparati ) opriti motorul

- Verificati lama si suruburile motorului la intervale frecvente pentru a fi reglate bine. Apoi inspectati vizual lama pentru a nu fi distrusa (ex indoiri, fisuri, suprasolicitare). Schimbati cu lame care este corespunzatoare cu specificarile din acest manual.

- Strangeti toate piulitele, suruburile bine pentru ca echipamentul sa functioneze in conditii optime.

- Nu umblati la partile de siguranta. Verificati regulat functionarea lor.

- Dupa lovirea unui obiect strain, opritii motorul, si inspectati amanuntit masina de tuns gazon.

- Nu incercati sa ajustati o roata sau latimea de lucru in timp ce motorul funcioneaza.

Lama masinii este ascutita si pot taia. Impaturiti lama lama Nu schimbati reglajele regulatorului de turatie sau sa supralaimentati motorul. Alimentarile excessive ale motorului pt fi periculoase.

ATENTIE- RESPONSABILITATEA DUMNEAVOASTRA: Restrictionati folosirea acestei masini de catre cei care nu citesc nu inteleg si nu urmeaza regulile si instructiile din acest amnual si de pe masina.

WARNING

AVOID SERIOUS INJURY OR DEATH

• READ THE OPERATOR'S MANUAL
  • GO ACROSS SLOPES, NOT UP AND DOWN.
  · DO NOT MOW WHEN CHILDREN OR OTHERS ARE AROUND.
• LOOK DOWN AND BEHIND BEFORE AND WHILE MOVING BACKWARDS.
• REMOVE OBJECTS THAT COULD BE THROWN BY THE BLADE.
• KEEP SAFETY DEVICES(GUARDS, SHIELDS, SWITCHES, ETC.)IN PLACE AND WORKING.

CAUTION

TO REDUCE THE RISK OF INJURY

DO NOT OPERATE MOWER UNLESS

THIS GUARD IS IN IT'S PROPER PLACE

• Scoateti agrafele, rupeti lipiciul de pe aripile adiacente, sau taiati banda adeziva de pe carton si supeti pe lingimea aripilor pentru a deschide cutia de carton.
• Scoateti partile folosibile care sunt incluse in pachet mower (ex. manualul, etc.),
  ● Taiati sicolturile cartonului.
• Scoateti materialul de impachetat.

Scoateti masina de tuns gazon din carton. SI verificati cutia pentru alte pise componente

Urmati pasii de la 1 la 7 pentru a ansambla masina.

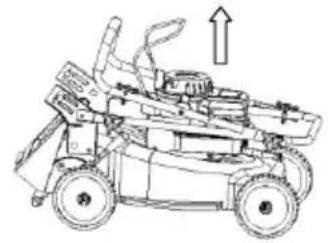

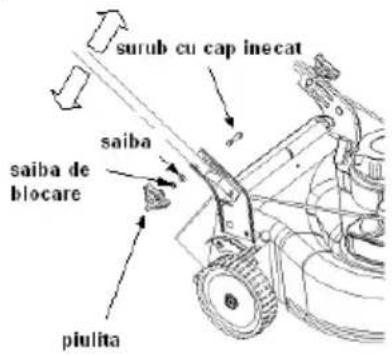

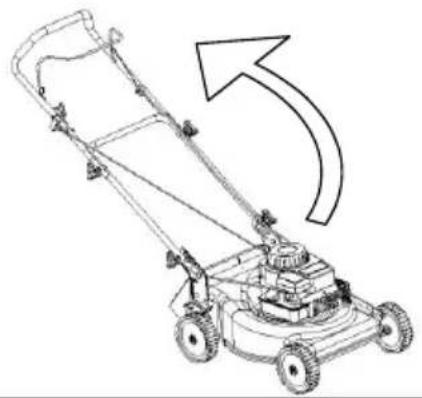

Pas 1: Scoateti sacul de iarba .	Pas 2: Ridicati manerul. Aliniati-l cu manerul masinii.

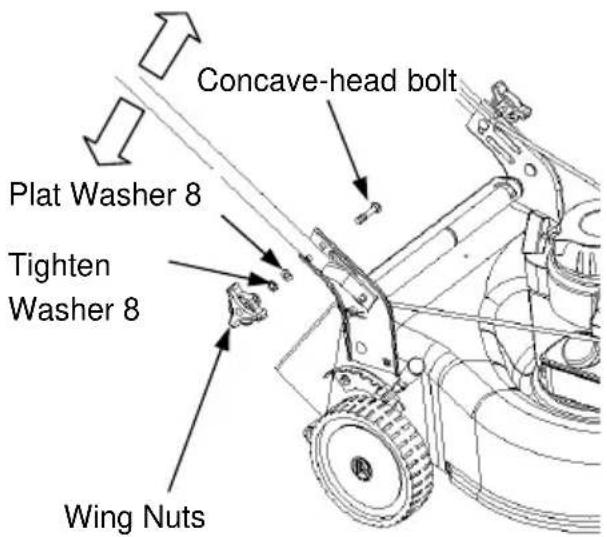

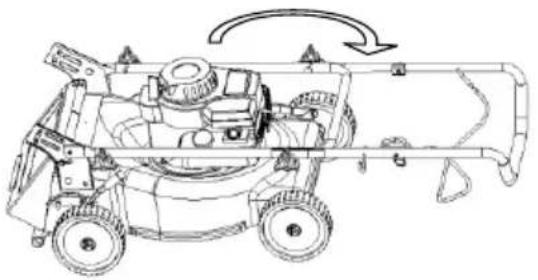

Pasul 3: Strageti-l in doua piulite.	Pasul 4: Ridicati manerul si consola complet. Aveti grija sa nu rasuciti cablul de control

Pasul 5: Pozitionati manerul de jos la inaltimea de lucru.
Step 6: Conectati manerul de jos, partea dreapta si stanga a consolei cu doua piulite si doua surubur.

Pasul 7: Atasati caburile de control pe maner cu patru legaturi.

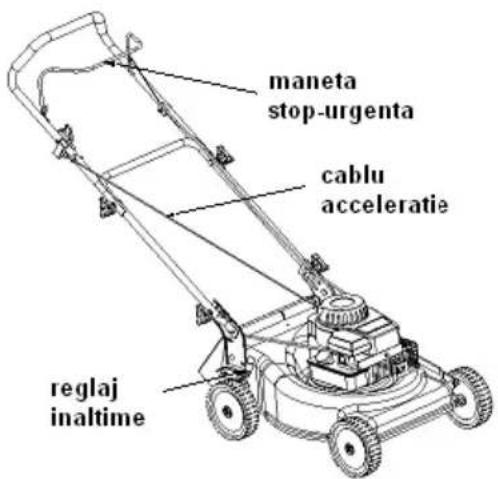

Control – model RX18

Ambreiajul (vezi FIG. 5)

Prindeti ambreiajul de sistemul de ghidare. Dati drumul la ambreiaj pentru a opri sistemul de conducere. Dati drumul la ambreiaj atunci cand doriti sa incetiniti sau cand se apropie un obstacol, sa va intoarceti sau sa opriti.

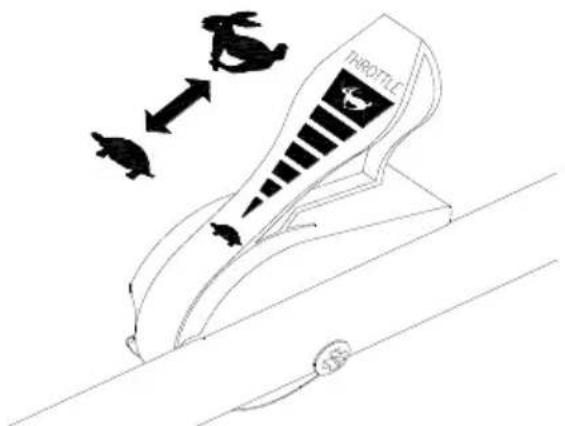

Controlul vitezei (vezi FIG. 6)

Butonul de viteza este localizat pe maneta.Este folosit pentru a regal viteza motorului.

Cand maneta de control a vitezei este inainte viteza creste

Cand maneta de control a vitezei este inapoi viteza descreste

Atentie: Pentru a opri motorul se procedeaza astfel: acceleratia motorului se reduce la minim dupa care se da drumul la manerul de stop. A nu se opri din manerul de stop-urgenta cand motorul este pe turatie maxima decat in caz de urgenta.

FIG. 5

FIG. 6

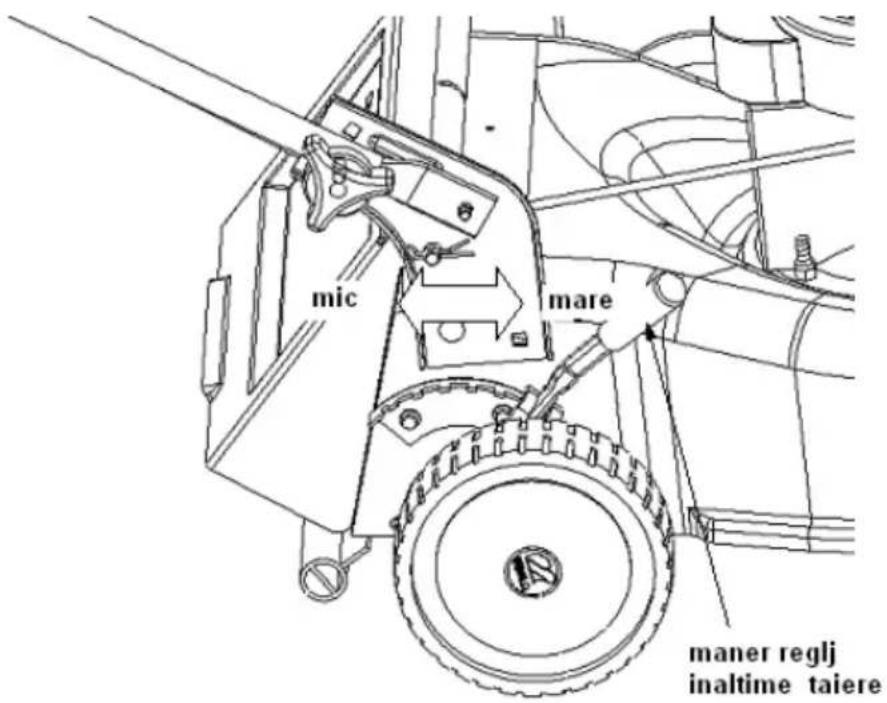

AJUSTAREA INALTIMII DE TAIERE.

NOTA: Masina dumenavoastra va este trimisa cu taietorul de inaltime in pozitia de jos. Ajustati taietorul de inaltime dupa cum urmeaza.

Manerul de ajustare inaltime este situat deasupra rotii drepte din spate. Pentru a ajusta manerul taietorul de inaltime, actionati maneta catre exterior si manevrati-o inainte sau inapoi cu o o trapa.

NOTA: Pentru masini de tuns brute sau instabile, mutati taietorul de inaltime pe o pozitie mai inalta.

FIG. 7

Operarea

Atentie: Indepartati mainile si picioarele din zonele in panta de taiat. Vezi FIG.1. Operarea unei masini de tuns gazon poate rezulta in aruncarea obiectelor straine in ochi, ce poate rezulta vatamarea zonei faciale severe.

NOTA: Pentru rezultate mai bune ridicati pozitia de taiere pana determinati care inaltime este mai buna pentru masina. Vezi MANETA DE AJUSTARE A INALTIMII DE TAIERE in sectiunea de TAIERE.

ALIMENTAREA CU ULEI SI BENZINA.

Alimentati motorul cu benzina si ulei dupa instructiunile din manual. Va rugam sa cititi instructiunile cu grija.

ATENTIE: Nu incarcati rezervorul in spatii inchise in timp ce motorul functioneaza, sau pana cand motorul nu s-a racit de cel putin doua minute.

PORNIREA MOTORULUI SI A LAMELOR

- Mutati controlul vitezei la pozitia "fast" (repede/iepure).

- Asezati-va in spatele masinii de tuns gazon, strangeti de manerul de control al lamei si pastrati-l langa manerul de sus.

NOTA: Daca se intalnesc unele probleme, vedeti sectiunea GHIDULUI DE PROBLEME a acestui manual.

OPRIREA MOTORULUI SI A LAMEI

ATENTIE: Lama continua sa se roteasca pentru cateva secunde dupa ce motorul este oprit.

FOLOSIREA MASINII DE TUNS GAZON A DUMNEAVOASTRA

• Asigurati-va zona de tuns ca sa fie libera de pietre, bete, fire sau alte obiecte care ar putea distruge masina de tuns gazon sau motorul. Astfel de obiecte ar putea fi accidental aruncate in orice directie si pot cauza vatamari corporale operatorului sau altora
• Pentru rezultate mai bune nu taiati iarba uda pentru ca se poate lipi de interiorul masinii de tuns. Iarba noua. Groasa sau uda ar trebui sa fie taiata scurt.
• Pentru o iarba sanatoasa, nu taiati mai mult de o treime din lungimea toatala a ierbii. Gazonul trebuie taiat pe lungimea si directia lui de crestere.

Aceasta masina de tuns gazon trbuie mentinuta la turatie maxima pentru taierea optima, sau cosire.

Atentie: Daca masina se loveste de un obiect strain opritii motorul. Scoateti firul de la ambreiaj, verificati masina cu grija pentru a nu avea distrugeri, si reparati distrugerea inainte de a reporni si opera masina. Daca masina continua sa vibreze in timpul operarii, indica o problema.

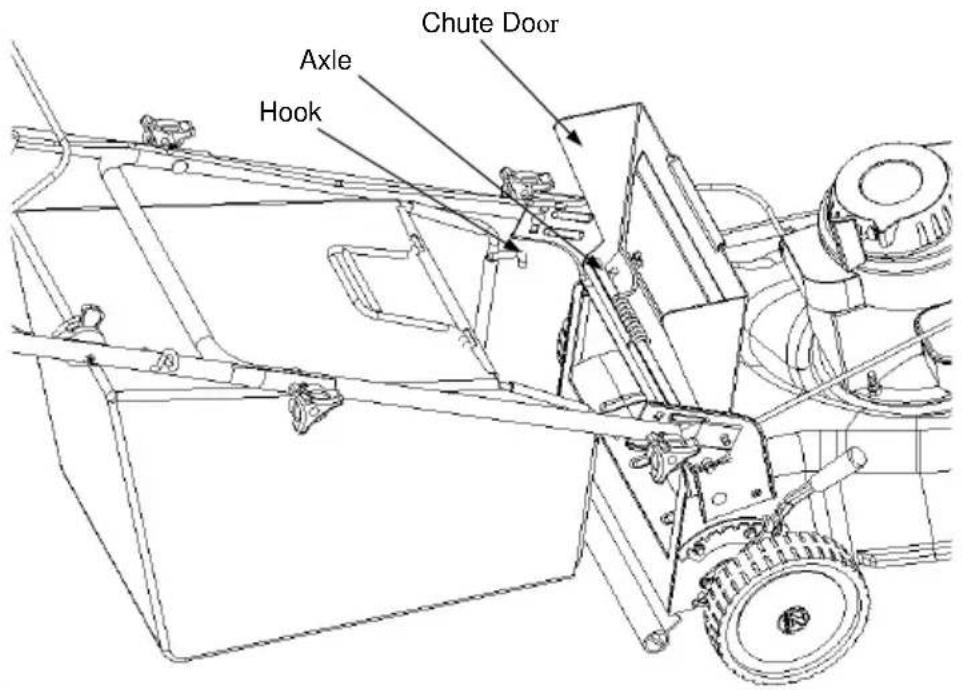

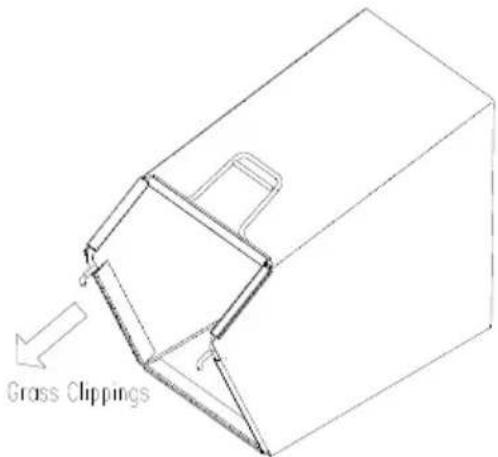

Sacul de iarba (Vezi FIG. 8)

Aceasta masina poate stoca iarba taiata. Urmatorii pasi sunt cei de pregatirea masinii pentru saculet.

• Ridicati copertina din spate.
• Introduceti sacul de iarba in spatele tijei copertinei.
• Dati drumul copertinei din spate pentru a asigura saculetul in locul lui.

FIG. 8 Golirea sacului de iarba (Vezi FIG. 9)

Tineti sacul de iarba de amandoua manere din spate si cel de jos si il ridicati. Copertina se va intoarce in jurul tijei copertinei si in afara saculetului de iarba. Scoateti apoi sacul de iarba din spatele tijei copertinei de pe masina.

RURIS®

power for nature

In timp ce tineti de manerul de jos, ridicati sectiunea din spate a sacului de iarba dupa cum vedeti in FIG. 9. Iarba taiata va cadea. Cand inlocuiti sacul de iarba, asigurati-va ca pe tija copertinei sa stea carligul sacului de iarba, intre partea dreapta si stanga a consolei.

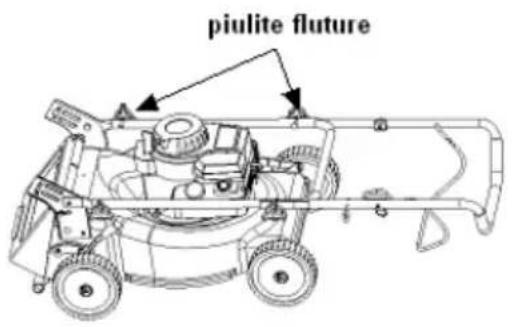

Ajustari ale manerului de inaltime

Masina va pune la dispozitie trei feluri de pozitii pentru maner si va este trimis cu manerul in pozitia de mijloc. Pentru a regala inaltimea preocedati astfel:

• Scoateti firul de pornire din firul de ghidare.
• Scoateti capatul piulitei din surubul patrat.
• Miscati de manerul de jos in jurul copertinei din spate pentru a regla inaltimea.
• Atasati manerul de jos cu piulite si saibe de suruburile patrate.

FIG. 10

Intretinere

Atentie: Fiti siguri ca ati deconectat cablul de alimentare inainte de a efectua reparatii sau intretinere.

NOTA: Cand rasturnati masina de tuns gazon, goliti rezervorul. Nu intoarceti masina de tuns mai mult de 90 de grade in orice directie si nu lasati masina rasturnata pentru perioade lungi de timp. Uleiul se poate scurge in partea de sus a motorului si poate cauza probleme de pornire.

Motorul

• Schimbati uleiul de motor dupa primele 5 de ore de functionare, aceasta fiind perioada de rodaj, apoi la fiecare 25 de ore de functionare. Cititi si urmati instructiunile cu grija.
• Verificati filtru de aer dupa 25 de ore in conditii normale. Curatati-I la fiecare doua ore in conditii de praf. Randamentul prost al motorului indica faptul ca fitru de aer trebuie curatat.
• Filtru de aer ar trebui sa fie curatat. L a inceputul fiecarui sezon de taiat iarba este recomandat ca filtrul sa fie inlocuit.
• Curatati motorul regulat si pastrati sistemul de racire curat pentru a permite circulatia aerului deoarece este esentiala pentru durata si functionarea motorului. Asigurati-va sa nu existe murdarie sau iarba si resturi de combustibil in esapament.

Intretinere

Partea de jos a masinii de tuns iarba ar trebui curatata dupa fiecare folosire, pentru a preveni strangerea de iarba taiata, frunze, pamant sau alte resturi. Daca se acumuleaza va cauza rugina apare corodare si va afecta performantele.

• Deconectati alimentatorul.
  • Goliti carburantul din masina.
• Rasturnati masina si sprijinit-o pe carcasa. Pastrati partea cu filtru de aer in sus. Asigurati bine masina.

- Curatati partea de sub a masinii cu instrumentele potrivite. Scoaterea lamei, inlocuirea, ascutirea ei (vezi FIG. 11)

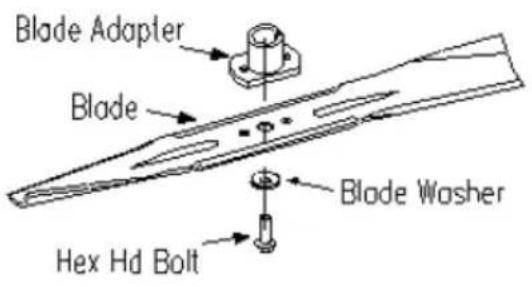

• Cand scoateti lama pentru ascutire sau schimbare, protejati-va mainile cu o pereche de manushi grele cand tineti lama.
• Indepartati surubul HEX HD si spalatorul de lama care tin lama.
• Indepartati lama si adaptorul de lama din manivela motorului.

Atentie: Inspectati periodic adaptorul lamei pentru rupture, in special in cazul in care loviti un obiect strain. Inlocuiti-I cand este necesar

Cand ascuteti lama urmati unghiul original al rodajului ca punct de referinta. Este extrem de important ca fiecare parte de taiat a lamei sa fie ascutita in mod egal pentru a preveni lama sa se debalanseze. O lama debalansata va cauza vibratii excessive cand se roteste la viteza mare. Poate produce stricaciuni masinii sau se poate rupe cauzand vatamare corporala.

Aceasta lama poate fi testate cand se balanseaza in jurul ghidonului surubului. Indepartati metal din partea mai grea pana se balanseaza in mod egal. Este de recomandat ca lama sa fie scoasa de la adaptor cand se testeaza balanta.

• Inainte de a reinstala lama si adaptorul de lama, lubrificati manivela motorului si partea interioara a adaptorului cu ulei usor.
• Asigurati-va ca a-ti instalalt lama cu fata marcata cu numar in jos cand masina

este in pozitie de operare.

• Introduce-ti adaptorul lamei in manivela motorului.
• Plasati lama in adaptor. Fiti siguri ca lama sa fie aliniata si asezata pe adaptor si pe sina.
• Plasati spalatorul de lama pe lama.
  ● Inlocuiti surubul Hex HD

NOTA: Pentru a fi siguri ca masina sa functioneze bine, surubul lamei trebuie inspectat periodic pentru corectare strangere.

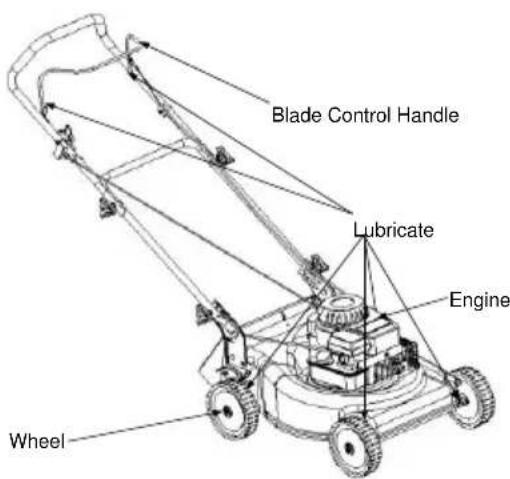

Lubrifierea (vezi FIG. 13)

Atentie: Opriti motorul si deconectati alimentatorul inainte sa curatati, lubrificati sau pentru orice serviciu facut pe masina de tuns gazon.

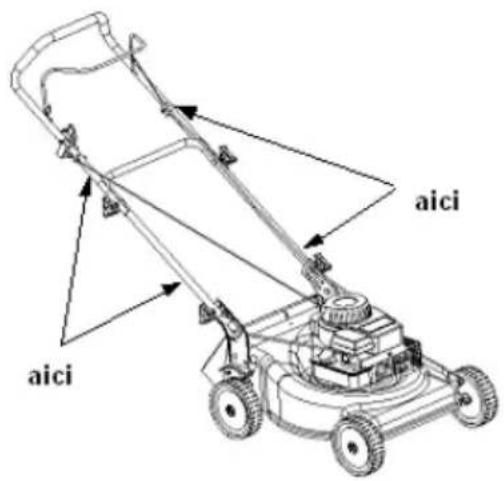

Manerul de control: Lubrificati punctele de pivotare a manerului de control cel putin odata pe sezon cu ulei usor.

Rotile: Lubrificati rotile cel putin odata pe sezon cu ulei usor (sau ulei de motor). Daca rotile sunt indepartante pentru orice motiv lubrificati suprafata axului din spate si suprafata interioara a rotii cu ulei usor.

MOTORUL: Urmati manualul masinii pentru instructiuni de lubrificare.

Urmatorii pasi trebuiesc urmati pentru a prepara masina de tuns iarba pentru depozitare.

• Curatati si lubrificati masina cu grija dupa descria din manualul de instructiuni de lubrificare.
• Vedeti manualul de motor pentru instructiuni asupra depozitarii motorului.
• Inveliti lama masinii cu vaselina pentru a impiedica ruginirea.
• Depozitati masina intr-o zona uscata curata. Nu o depozitati langa material corodant cum ar fi fertilizatorii.

NOTA: Cand depozitati orice tip de echipament de putere intr-o incapere slab ventialta sau cusca de metal, ar trebui sa se tina cont de echipamentul anti corodare. Folosind silicon pe baza de ulei usor, inveliti echipamentul, in special cablurile si toate partile miscatoare.

Ghidul de probleme

Probleme	Cauza	Remedii
Motorul nu porneste	Manerul de control al lamei deconectat. Alimentatorul deconectat. Cablu acceleratie dereglat. Rezervorul este gol, sau carburant invechit. Supapa de benzina blocata. Alimentator defect. Motor inecat cu ulei.	Porniti manerul de control al lamei. Connectati alimentatorul. Verificati cursa cablului. Umpleti rezervorul sau schimbati carburantul. Curatati supapa de benzina. Curatati orificiile sau schimbati alimentatorul. Aerisiti camera de ardere.
Motorul functioneaza nesigur	Masina merge in pozitia de start. Aprindere intrerupta Supapa de benzina blocata sau carburant invechit. Ventilatia pornita. Apa sau mizerie in carburant. Purificator de aer infundat. Carburator neajustat.	Schimbati maneta de viteza pe repede (fast). Conectati si strangeti alimentatorul. Curatati supapa si umpleti rezervorul cu carburant. Curatati ventilatia. Goliti rezervorul si inlocuiti combustibilul. Curatati purificatorul de aer. Ajustati carburatorul.
Motor suprasolicitat	Ulei de motor putin. Circulatia de aer mica. Carburatorul neajustat bine.	Schimbati uleiul sau complectati Curatati spatiile de racire Ajustati carburatorul.
Ezitari ale motorului la viteze mari	Alimentatorul prea apropiat.	Ajustati alimentatorul .030".
Sta inactive putin	Alimentatorul legat prost sau adancitura prea larga. Carburatorul ajustat rau. Purificator de aer murdar.	Ajustati carburatorul. Curatati purificatorul de aer.
Vibratii excessive	Lama de taiat scapata sau debalansata. Bent cutting blade.	Strangeti lama de adaptor. Verificati balansul lamei. Schimbati lama.
Masina nu va così iarba	Viteza motorului prea mica. Iarba uda. Iarba prea inalta. Lama tocita.	Setati viteza. Nu taiati iarba cand iarba este uda asteptati pana se usuca. Taiati odata la inaltimea taietorului apoi tiati dinou la inaltimea dorita ). Ascutiti sau inlocuiti lamele.
Taiat neegal	Rotile nepozitionate bine Lama tocita.	Plasati toate patru roti laaceeasi pozitie. Ascutiti sau inlocuiti lama.

Vedeti manualul motorului separate impachetat cu masina de tuns gazon a dumneavoastra pentru alte informatii.

NOTA: Pentru reparatii in afara de ajustarile de mai sus, contactati dealerul autorizat.

NOTA: Puterea maxima reprezinta puterea motorului fara filtru de aer si toba de esapament. Puterea neta reprezinta puterea motorului fara filtru de aer si toba de esapament.

Manual		Masina de tuns gazon RX16	Masina de tuns gazon RX18
Caracteristici	Tip motor	4 timpi	4 timpi
	Putere maxima	2.9 cp/ kw	3.6 cp/ kw
	Putere neta	1.9 cp/ kw	2.6 cp/ kw
	Inaltimea de lucru	3 pozitii	8 pozitii
	Aprindere	electronica / magnetou	electronica / magnetou
	Deplasare	manuala	autopropulsie
	Viteza	1 inainte	1 inainte
	Latimea de lucru	400 mm	460mm
	Volum iarba	45 L	60 L

MOTOR

Recomandari pentru ulei motor. Motorul se livreaza FARA ulei, inainte de pornirea motorului, face alimentarea cu ulei.

Folositi ulei Ruris 4t Max sau un ulei de clasificare API: CI-4/SL ori superioara acesteia.

Verificati nivelul uleiului

Capacitatea baii de ulei este 0,6litri

Asezati motorul orizontal si curatati in jurul orificiului de umplere.

Indepatati joja de ulei, stergeti-o cu o carpa curata, puneti joja la loc si strangeti bine.

Indepartati din nou joja si verificati nivelul uleiului. Nivelul de ulei trebuie sa fie la

semnul FULL, daca mai este nevoie de ulei, adaugati incet. Strangeti bine joja inainte de pornirea motorului.

Nu umpleti peste limita baia de ulei. Daca puneti pese nivelul maxim se pot produce:

1.Fumegare
2. Pornire greoaie,
3. Murdarirea bujiei,
4. Saturarea cu ulei a filtrului de aer.

Recomandari pentru combustibil

Folositi benzina curata, proaspata, fara plumb, normala cu o cifra octanica de 95. Cumparati o cantitate de combustibil care sa fie folosita intr-un interval de 30 de zile.

Nu folositi benzina cu methanol.

Nu amescati uleiul cu benzina.

Verificati nivelul de combustibil

Inainte de realimentare, lasati motorul sa se raceasca 2 min, curatati in jurul orificiului de umplere inainte de a scoate busonul pentru realimentare.

INAINTE DE PORNIRE

Stati intodeauna cu mainile si picioarele departe de coponentele mobile ale echipamentului.

Porniti, depozitati si alimentati masina de tuns iarba in pozitie orizontala. Porniti masina pe o suprafata tare sau pe o portiune cu iarba deja taiata.

MOTOR ECHIPAT CU POMPA DE AMORSARE

Mutati maneta de acceleratie in pozitia START. Apasati ferm pompa de amorsare de 3 ori inainte de a porni motorul.

OBSERVATIE!

Daca motorul s-a oprit pentru ca s-a terminat combustibilul, realimentati motorul si apasati pompa de amorsare de 3 ori. De obicei nu este necesara amorsarea la repornirea unui motor cald

MOTOR ECHIPAT CU SOC

Mutati maneta de acceleratie in pozitia START (iepure)

PORNIREA

Pornirea prin tractiune (demaror): Trageti manerul de control al franei de siguranta, prindeti manerul demaror de pornire si trageti usor pana cand simtiti ca opune rezistenta. Apoi trageti cu putere pentru a porni motorul. Daca este nevoie repetati operatia cu socul in pozitia RUN si culevierul de acceleratie in pozitia FAST. Dupa ce motorul porneste, folositi-I cu levierul fixat in pozitia FAST.

Dupa ce motorul a pornit lasati-l sa capete turatia maxima ,dupa care il puteti folosi pe sarcina.

OPRIREA

Eliberati manerul de control al franei de siguranta SAU mutati levierul de acceleratie in pozitia STOP.

INTRETINEREA

Folosirea in conditi meteo nefavorabile necesita o intretinere mai frecventa.

Pentru a evita porne de accidentala ,deconectati cablul bujiei,inainte de a incepe interventiile la motor.

ATENTIE: Mentineti partea cu bujia motorului in sus,daca motorul trebuie sa fie inclinat in timpul transportului,sau pentru inspectie sau pentru eliminarea ierbii.

Transportul sau inclinarea motorului cu bujia in jos poate provoca:

Fumegare,pornire greoaie,murdarirea bujiei, saturarea cu ulei a filtrului de aer ,deteriorarea demarorului.

SCHIMBUL DE ULEI

Verificati nivelul de ulei periodic.

Asigurati-va ca nivelul uleiului este corespnzator. Verificati-I la fiecare 5 ore sau zilnic, inaintea pornirii motorului.

Schimbati uleiul dupa primele 5 ore de functionare. Schimbati uleiul cat timp motoul este cald. Pentru reumplere folositi Ruris 4t Max sau un ulei de clasificare API: CI-4/SL ori superioara acesteia.

Inainte de a inclina motorul sau echipamentul pentru a scurge uleiul, goliti combustibilul din rezervor. Daca scurgeti uleiul prin partea de sus a motorului, tineti partea cu filtru de aer in sus. Uleiul poate fi scurs si cu partea cu bujia in sus daca este necesar.

FILTRUL DE AER

1. Scoateti cu grija prefiltru (daca este prevazut) si ansamblul cartusului de pe capac.
2. Dupa intretinerea prefiltrului si a cartusului. Instalati cartusul si prefiltru in capac.
   3.Inserati lamele din partea de jos a capacului in orificiile din partea de jos a bazei.

PASTRATI MOTORUL CURAT.

Indepartati periodic iarba si acumularile de reziduri de pe motor. Nu stropiti motorul cu apa pentru a-l curata, pentru ca apa ar putea contamina combustibilul. Curatati-l cu o perie sau cu aer comprimat.

PROGRAMUL DE INTRETINERE

Primele 5 ore.

-schimbati uleiul

La fiecare 5 ore sau zilnic

-verificati nivelul uleiului
-curatari rezidurile.
-verificati filtru de aer

-curatati in jurul esapamentului

La fiecare 25 de ore sau 6 luni

-schimbati uleiul

-verificarea bujiei (deschiderea bujiei trebuie sa fie de 0,76mm)

DECLARATIE DE CONFORMITATE CE

Producator: RURIS

Adresa : RURIS IMPEX, Calea Severinului, Nr. 10, Bl. 317 B, Parter, Craiova, Dolj, Romania

Tipul utilajului

Masina tuns gazon

Model

Ruris RX16

Date Tehnice

2.9 CP, latime de lucru 400 mm

Serie lot

2017年公司董事会工作报告

Declaram prin prezenta ca utilajul mai sus mentionat se conformeaza H.G. 1.029/2008 - privind conditiile introducerii pe piata a masinilor, H.G. 1756/2006 - privind limitarea nivelului emisiilor de zgomot in mediu.

Declaratia de conformitate nr. 24 este data in acord cu Directiva 2000/14/CE, cu modificarile Directivel 98/37/EC, Directiva 2006/42/EC.

Pentru verificarea conformitatii se face mentiunea si se aplica urmatoarele standarde armonizate, produsul fiind fabricat si elaborat in conformitate cu normele urmatoare: SR EN 836+A1/2002, SR EN 836+A2/2004, SR EN ISO 12100-2/2004.

Documentatia tehnica se afla la sediul firmei din adresa precizata mai jos (Romania).

PRESEDINTE COMPANIE,

Ing. Stroe Marius Catalin

RURIS IMPEX, Craiova, Dolj,

Str. Calea Severinului, Nr. 10, Bl. 317B

Data 01.11.2010

DECLARATIE DE CONFORMITATE CE

Producator : RURIS

Adresa : RURIS IMPEX, Calea Severinului, Nr. 10, Bl. 317 B, Parter, Craiova, Dolj, Romania

Tipul utilajului

Masina tuns gazon

Model

Ruris RX18

Date Tehnice

3.6 CP, latime de lucru 460 mm

Serie lot

2016年10月15日星期六

Declaram prin prezenta ca utilajul mai sus mentionat se conformeaza H.G. 1.029/2008 - privind conditile introducerii pe piata a masinilor, H.G. 1756 / 2006 - privind limitarea nivelului emisiilor de zgomot in mediu.

Declaratia de conformitate nr. 61 este data in acord cu Directiva 2000/14/CE, cu modificarile Directivei 98/37/EC, Directiva 2006/42/EC.

Pentru verificarea conformitatii se face mentiunea si se aplica urmatoarele standarde armonizate, produsul flind fabricat si elaborat in conformitate cu normele urmatoare: SR EN 836+A1/2002, SR EN 836+A2/2004, SR EN ISO 12100-2/2004.

Documentatia tehnica se afla la sediul firmei din adresa precizata mai jos (Romania).

PRESEDINTE COMPANIE,

Ing. Stroe Marius Catalin

RURIS IMPEX, Craiova, Dolj,

Str. Calea Severinului, Nr. 10, Bl. 3178

Data 01.11.2010
