MANUAL DE UTILIZARE U48FHD1 UTOK

Vă rugăm citi cu atenție acest manual și păstrați-l pentru consultare ulterioară

Cuprins

1. PREFAȚĂ....3
2. INSTRUCTIUNI PRIVIND SIGURANTA....3
3. VEDERE FATĂ & SPATE, CONEXIUNE LED ÎN PARTEA DIN SPATE....4
4. CONFIGURARE LED....5

4.1. REGLAREA CANALELOR....5
4.2. REGLAREA IMAGINII....5
4.3. REGLAREA SUNETULUI....5
4.4. Blocare sistem....6
4.5.Setări 6
4.6.SETĂRI PC....6

MENIU MEDIA....7

1. INSTRUCTIUNI TELECOMANDĂ....8
2. PREGĂTIREA TELECOMENZII 10

6.1.ATENTIE LA BATERII: 10

1. ACCESORII 10
2. DEPANARE ŞI INSTRUCTIUNI....10
3. Montarea suportului....11
4. SPECIFICATII 12

1. PREFAȚĂ

Vă multumim pentru achiziționarea acestui LED TV! Acest manual vă va ajuta să folosiți toate funcțiile noului dvs. TV. Asigurați-vă că televizorul nu a fost deteriorat în mpul transportului. În cazul în care este deteriorat, nu îl instalați și contactați agentul de vânzări. Vericați dacă aveți toate accesoriiile, în funcție de model.

2. INSTRUCTIUNI PRIVIND SIGURANTA

Amplasați televizorul pe o suprafață stabilă.

Nu folosiți alte sisteme de prindere, doar pe cele livrate împreună cu aparatul sau recomandate de producător.

Nu amplasați niciun fel de materiale pe televizor.

Dacă aveți un sistem de prindere pe perete, asigurați-vă că acesta este stabil.

Nu blocați sau nu acoperiți punctele de venlație ale televizorului.

Televizorul trebuie conectat la o sursă de alimentare de 110-240V și 50/60 Hz

Cabluri

Cablurile de alimentare trebuie amplasate în siguranță pentru protecția personală și pentru a evita tragerea televizorului de pe suprafața pe care este amplasat.

Surse de căldură și umiditate

Păstrați televizorul uscat și departe de surse de umiditate.

Televizorul trebuie amplasat la distanță de surse de căldură

Curățare și întreținere

Deconectați televizorul de la sursa de alimentare înainte de a-l curăța. Nu folosiți solventi sau substanțe de curățare lichide. Folosiți o lavetă moale și uscată pentru curățare.

Pentru depanare, folosiți numai piesele de schimb indicate de producător. Folosirea unor piese de schimb neadevate poate provoca șocuri electrice, scurt circuite, incendiu sau alte incidente.

Plecare în concediu

Deconectați aparatul de la sursa de alimentare în mpul furtunilor cu descărcări electrice sau dacă nu îl folosiți o perioadă lungă de mp.

3. VEDERE FATĂ & SPATE, CONEXIUNE LED ÎN PARTEA DIN SPATE

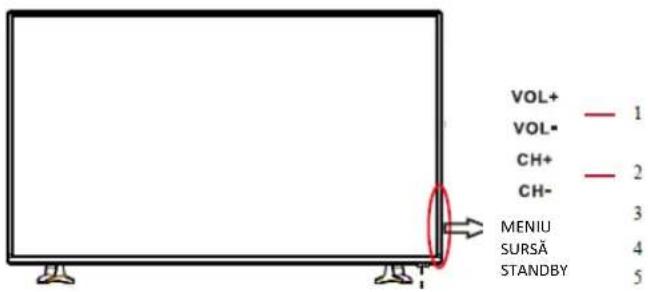

Vedere din față

1. Creşte sau scade volumul
2. Apăsați CH+/CH-pentru a schimba canalele
3. Apăsați pentru așarea meniului de pornire
4. Selectați sursa de intrare
5. Pornește sau oprește modul standby
6. Roşu în modul standby, verde când aparatul este pornit
7. Senzor cu infraroşu pentru telecomandă

VOL+ VOL- CH+ CH- MENIU SURSÄ STANDBY 1 2 3 4 5

7 Senzor telecomandă

Vedere din spate

Head Phone SCART PC Audio VGA COAX RF HDMI1 CI AV YR/BP USB HDMI3 HDMI2

1. Caş: conectarea căşlor
2. SCART: conectare SCART
3. PC AUDIO: Conectarea mufei de ieşire audio a calculatorului
4. VGA: mufa conectare calculator
5. COAX: Conectare COAX
6. RF IN: Conectare antenă
7. HDMI: mufa conectare HDMI
8. USB: conectare USB
9. AV: mufa conectare AV
10. YPbPr: mufa conectare YPbPr
11. CI: Slot la CI (Common Interface)

(Vederea din spate are caracter informav; detalii în funcție de modelul aparatului)

4. CONFIGURARE LED

4.1. REGLAREA CANALELOR

Apăsați tasta

, accesati Menu.

a) Apăsați ▶ apoi accesăți Canal - meniul pentru reglarea canalelor. Apăsați tastele ▲ sau ▼ apoi accesăți opțiunile Tuner Type/Scanare automată/Scanare manuală/Auto Channel Update/Editare canale/Favorite Manager/Interfața comună/Informatii semnal.

b) Apăsați tastele ▲ ▼ ◀◀/OK pentru a accesa și regla submeniul.

Canal Tuner Type Scanare automata Scanare manuals Auto Channel Update Editare canale Favorite Manager informata comune Informate seminal Motor Antenna Dezactivat MENU Interface EXIT listen

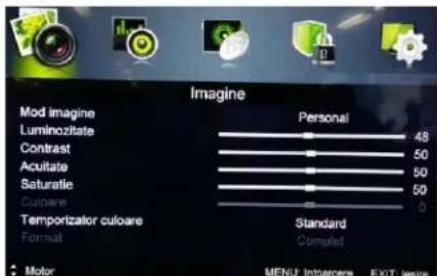

4.2. REGLAREA IMAGINII

Apăsați tasta

, accesati Menu

a) Apăsați ▶ apoi accesăți IMAGINE– Meniul de reglare a imaginii. Apăsați tastele ▲ sau ▼ pentru a accesa opțiunile Mod Imagine, Luminozitate, Contrast, Acuitate, Saturație, Culoare, Temporizator culoare, Format.

b) Apăsați tastele ▲▼◀▶/OK pentru a accesa și regla submeniul.

Imagine Mod imagine Luminozitate Contrast Acutate Saturatie Culotare Temporizator culoare Format Personal 48 50 50 50 Standard Complet Motor MENU: Intercere EXIT lesions

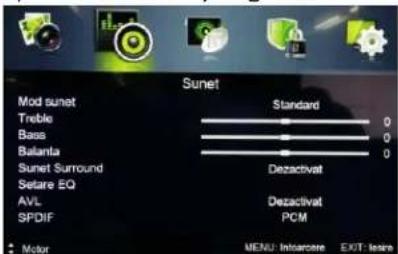

4.3. REGLAREA SUNETULUI

Apăsați tasta

, accesați Menu

a) Apăsați ▶ apoi accesăți SUNET – Meniul de reglare a sunetului. Apăsați tastele ▲ sau ▼ pentru a accesa opțiunile Mod sunet, Treble, Bass, Balanta, Sunet surround, Setare EQ, AVL, SPDIF

b) Apăsati tastele ▲▼◀◀ /OK pentru a accesa si regla submeniul

Sunet Mod sunet Treble Bass Ballanta Sunet Surround Setare EQ AVL SPDIF Motor Standard 0 0 0 Dezactivat Dezactivat PCM MENU: Infrared EXIT: Tesla

4.4. Blocare sistem

Apăsați tasta

, accesati Menu

a) Apăsați ▶ apoi accesati Blocare sistem – Meniul pentru setarea opțiunilor de blocare. Apăsați tastele ▲ sau ▼ pentru a accesa opțiunile Introduceți Parola/Acvat/Blocare Canal/Evaluare parentală/Blocare tastatură/Parolă Nouă/ Clear lock/Hotel Mode

b) Apăsati tastele ◀ sau ▶/OK pentru a accesa și regla submeniul.

Blocare sistem Introduceti parola Activat Blocare canal Evaluare parentala Blocare tastatura Parola noua clar de blocare Hotel Mode Motor ——— Dezactivat Nici unul Dezactivat ——— MENU: Infoarcere EXIT: lesire

4.5.Setări

Apăsați tasta

, accesati Menu

a) Apăsați ▶ apoi accesăți meniul Setări. Apăsați tastele ▲ sau ▼ pentru a accesa opțiunile Limbă OSD/Limbă audio/Subtrare/Teletext/Ecran albastru/ Setări mp/Setări PVR/Prima Setare

b) Apăsati tastele ◀ sau ▶/OK pentru a accesa si regla submeniul.

Setari Limba OSD Limba audio Subterrane Teletext Ecran albastru Setari timp Setari PVR Prima setare Motor Romanian Activat MENU: Inbarcare EXIT: lesire

4.6.SETĂRI PC

Apăsați tasta

, accesati Menu

a) Apăsați ▶ apoi accesăți PC Setup Menu – Meniul pentru setările PC. Apăsați tastele ▲ sau ▼ pentru a accesa opțiunile Ajustare automată(Auto Adjust)/H Posion/V Posion/Fază/Ceas

b) Apăsați tastele ◀ sau ▶/OK pentru a accesa și regla setările

PC Setup Auto Adjust H Position V Position Faze Cess ON/OFF OK: Selective MFGG/INTOEN EXIT: None

Notă: Meniul PC este disponibil numai la sursă VGA.

MENIU MEDIA

Apăsați SOURCE pentru accesare, apoi apăsați ▲/▼ pentru a accesa MEDIA, Apăsați OK. Pentru a ieși, apăsați din nou tasta SOURCE

Culoarea pictogramei arată dacă aparatul dvs. TV a găsit o sursă USB sau nu. În cazul în care nu este conectat niciun dispoziv USB, opțiunea nu este acvă iar culoarea USB este gri.

Când dispozivul USB este în curs de conectare, culoarea va albastră și va lumina.

Apăsați ◀/▶ pentru a selecta pictogramele Photo/Music/Movie/Text și OK pentru a accesa memoria USB

Photo Muisc Movie Text

Photo (Foto)
Music (Muzică)

Mountain waterfall cascading over rocky cliffs under a blue sky, with no visible text or symbols.

Movie (Film)

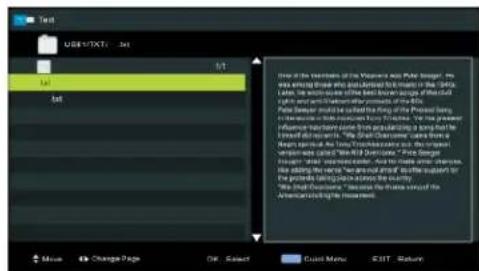

Text

Music USB1/MP3 17 - severely 04 - mcp3 C.N Blu-1 in A Loker.mp3 Gold Cherry - 2.mp3 Double Face.mp3 Title Artist Album Track Hour Date Finisher 00:00:04 00:04:02 Change Page CM +/- Player OK Select Quick Menu EXIT Return

Exterior view of a waterfront cityscape with a boat docked and buildings in the background under a cloudy sky (no signage or text visible)

Text USB+TXT: Add Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text Add Text

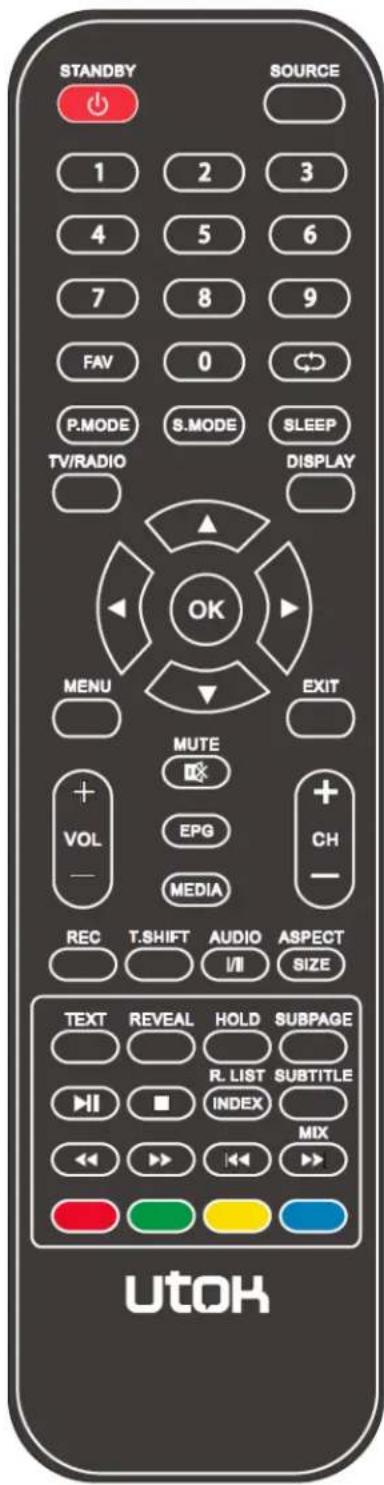

1. INSTRUCTIUNI PENTRU TELECOMANDĂ


STANDBY SOURCE 1 2 3 4 5 6 7 8 9 FAV 0 P.MODE S.MODE SLEEP TV/RADIO DISPLAY MENU EXIT MUTE + VOL EPG CH - MEDIA REC T.SHIFT AUDIO ASPECT I/II SIZE TEXT REVEAL HOLD SUBPAGE R. LIST SUBTITLE INDEX MIX UTOK

STANDBY Porneşte aparatul TV (ON) sau îl pune în așteptare (standby)

SURSĂ Apăsați pentru a deschide meniul de sursă

TASTE NUMERICE Folositi 0-9 pentru a selecta direct un anumit canal

FAV Apăsați tasta pentru a așa lista cu canale favorite memorate de dvs.

P.MODE Apăsați pentru a naviga prin toate modurile video disponibile

S.MODE Apăsați pentru a naviga prin diverse setări de sunet

Sleep Setați mpul de oprire automată a aparatului dvs. TV

TV/RADIO/MENU în modul DTV selectați modul TV sau RADIO

DISPLAY Aşează informații despre programul pe care îl vizionați

Folosiți aceste taste pentru a selecta aplicațiile aşate pe ecran și pentru a modica setările meniului

MENU Aşează pe ecran meniul principal al aparatului TV

EXIT Pentru ieşire din meniul actual

MUTE Apăsați pentru a opri sonorul. Apăsați din nou sau apăsați V+ pentru a reporni sonorul

VOL+/- Apăsați pentru a mări sau micșora volumul sunetului.

CH+/- Apăsați pentru a trece de la un canal la altul

EPG În mod DTV, apăsați pentru a se așa Ghidul Electronic de Programe

MEDIA Trece la sursa MEDIA (USB)

REC în mod DTV, apăsați tasta REC pentru înregistrare

T.SHIFT în mod DTV, apăsați tasta pentru a acve funcția de decalare mp

AUDIO În mod USB/DVD selectați un mod audio

REVEAL Asează un text ascuns

TEXT Selectare TV/Teletext

REPEAT Selectează repetarea şierelor

ASPECT/SIZE Pentru selectarea modului de aşare imagini./Dublare înălțime

HOLD Mentine sau treci la următorul

SUBPAGE Apăsați tasta pentru a vizualiza subpaginile video text

SUBTITLE Asează informații referitoare la canalul digital pe care îl vizionați

MIX Imaginile TV și TXT sunt mixate pe fundal transparent

Tastele Colour & TELETEXT Selectează pagina preferată TELETEXT

Taste control media

Stop în modul MEDIA sau iese din modul REC sau TIMESHIFT

REDĂ/PAUZĂ în modul MEDIA

Sare la înregistrarea anterioară și următoare în modul MEDIA

Derulare repede înainte sau înapoi în modul MEDIA

Tastele sunt funcționale numai dacă un dispoziv USB compabil este conectat

6. PREGĂTIREA TELECOMENZII

a: Deschideti capacul

b: Baterii AAA. Când introduceți bateriile, asigurați-vă că semnele de polaritate "+" și "-" ale bateriilor corespund cu marcajele din interiorul comparmentului pentru baterii.

C: Puneti capacul bateriei.

6.1.ATENTIE LA BATERII:

Pentru a preveni scurgerea bateriilor, ce poate avea ca rezultat accidente corporale sau defectarea telecomenzii, vă rugăm să țineți cont de următoarele:

1. Instalați toate bateriile în mod corect, conform marcajelor de pe telecomandă.
2. Nu amestecati bateriile (VECHI și NOI sau CARBON cu ALCALINE etc)
3. Îndepărtați bateriile dacă nu folosiți telecomanda pentru o perioadă mai lungă de mp.

7. ACCESORII

1. O telecomandă
2. Două baterii 1,5V
3. Un manual de ulizare

8. DEPANARE ŞI INSTRUCTIUNI

Înainte de a lua legătura cu service-ul, vă rugăm să vericați următoarele

Detectare defectiune	Control
Nu este semnal	Vă rugăm să vericați dacă toate cablurile sunt conectate în mod corespunzător
Imaginea nu este color	Ajustați contrastul, culorile și luminozitatea
Pe ecran apare o pată	Poate rezultatul unui semnal luminos de la mașină, motor, neon și alte aparate și aparaturi electrice.
Imagine dublă sau mulplă	Poate rezultatul unei interferențe de undă electrică de la un alt aparat TV, computer sau consolă de jocuri sau aparat radio.
Pe ecran apar puncte	Cablul antenei nu este conectat corect.
Telecomanda nu funcționează	Vă rugăm vericați modul în care sunt introduce bateriile.Vericați dacă senzorul infraroșu al telecomenzii nu este blocat de un alt obiect.
Se aude zgomot din carcasa TV	Chiar dacă imaginea este așată corect, zgomotul poate generat de o prindere necorespunzătoare a panoului
Nu este sunet	Asigurați-vă că nu ați apăsat tasta MUTE existent pe aparatul TV sau pe cea de la telecomandă.

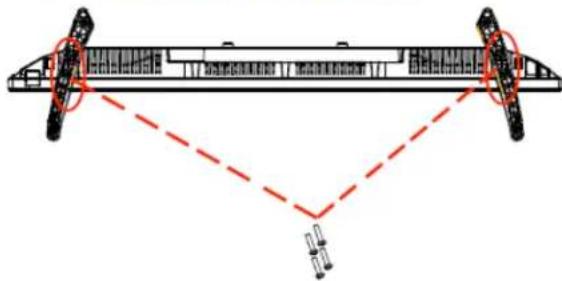

1. Montarea suportului


Diagram of a mechanical or structural assembly with two vertical supports and a central horizontal beam, connected by red dashed lines indicating alignment or measurement (no text or symbols present)

Pozitionați suportul pe aparatul TV, introduceți și înșurubați șuruburile (existente în cua de accesorii) în punctele marcate cu un cerc, cu ajutorul șurubelniței inclusă în pachetul livrat.

Blank whiteboard with a thin black border and two small wooden base supports at the bottom (no text or symbols)

Aparatul TV este acum gata de funcționare.

10. SPECIFICATII

Dimensiunea ecranului		48 inch
Tipul ecranului		LED TV
Raport aspect		16:9
Alimentare		110-240V ~ 50/60 Hz
Consum		100 W
Intrare antenă		Mufă standard de antenă 75Ω
Ieşire audio		L / R 7W*2
Format intrare VGA		Mod VESA standard
Intrare	AV	Video: 1,0 V_p-p ; 75Ω; audio 20kΩ;
	Ypbpr	1,0 V_p-p ; 75Ω; MAX 1080P/60Hz
	PC	Mod VESA standard
	HDMI	MAX 1080P/60Hz

- Acest manual este informav, orice modificări aduse produsului și specicațiilor nu vor comunicate
