AH 62 - Hotă ARCTIC COOLING - Manual de utilizare gratuit

Tip	Hotă de extracție
Brand	Arctic Cooling
Model	AH 62
Instalare	Montată pe perete
Dimensiuni (L x A x Î)	60 cm x 50 cm x 15 cm
Greutate	5,5 kg
Alimentare electrică	220-240 V, 50/60 Hz
Consum de energie	150 W
Nivel de zgomot (viteză maximă)	52 dB(A)
Capacitate de extracție (max)	450 m³/h
Comenzi	Butoane
Iluminare	LED (2 x 1,5 W)
Tip filtru	Filtru de grăsime din plasă de aluminiu (lavabil) + filtru de cărbune opțional
Clasă energetică	A
Diametru ieșire aer	150 mm
Caracteristici de siguranță	Protecție la supraîncălzire, oprire automată
Curățare filtru de grăsime	La fiecare 2 luni (se poate spăla în mașina de spălat vase)
Înlocuire filtru de cărbune	La fiecare 3-6 luni
Garanție	2 ani

Întrebări frecvente - AH 62 ARCTIC COOLING

Cum instalez hota de extracție Arctic Cooling AH 62?

Instalarea trebuie efectuată de un profesionist calificat. Asigurați-vă că hota este montată sigur pe perete la înălțimea recomandată deasupra suprafeței de gătit (de obicei 65-75 cm pentru plite electrice, 75-85 cm pentru gaz). Conectați conducta de ieșire a aerului (diametru 150 mm) la exterior sau la un kit de recirculare cu filtru de cărbune.

Cât de des trebuie să curăț filtrul de grăsime?

Curățați filtrul de grăsime din plasă de aluminiu la fiecare 2 luni, sau mai frecvent în caz de utilizare intensă. Poate fi spălat în mașina de spălat vase sau manual cu detergent ușor. Lăsați să se usuce complet înainte de reinstalare.

Hota AH 62 necesită un filtru de cărbune?

Dacă hota este utilizată în modul de recirculare (fără conductă externă), este necesar un filtru de cărbune pentru a absorbi mirosurile. Dacă este evacuată spre exterior, este necesar doar filtrul de grăsime. Filtrele de cărbune trebuie înlocuite la fiecare 3-6 luni.

De ce este zgomotoasă hota mea de extracție?

Zgomotul poate fi cauzat de componente slăbite, un filtru înfundat sau o instalare necorespunzătoare. Verificați dacă hota este montată sigur și toate șuruburile sunt strânse. Curățați sau înlocuiți filtrele. Nivelurile normale de zgomot sunt în jur de 52 dB(A) la viteza maximă.

Pot folosi hota fără o conductă externă?

Da, hota AH 62 poate fi utilizată în modul de recirculare prin instalarea unui filtru de cărbune. Acest lucru permite aerului să fie filtrat și returnat în bucătărie. Rețineți că eficiența pentru eliminarea mirosurilor este mai mică în comparație cu modul cu evacuare externă.

Cum înlocuiesc luminile LED?

Luminile LED sunt integrate și trebuie înlocuite de un tehnician calificat. Contactați asistența Arctic Cooling pentru ajutor. Nu încercați să le înlocuiți singur pentru a evita deteriorarea sau riscul electric.

Care este clasa de eficiență energetică a hotei AH 62?

Hota Arctic Cooling AH 62 este clasificată în clasa energetică A, asigurând o funcționare eficientă și un consum mai mic de energie electrică.

Cum resetez indicatorul de curățare a filtrului?

După curățarea sau înlocuirea filtrelor, apăsați și mențineți apăsat butonul de pornire timp de 3 secunde până când indicatorul luminos se stinge. Consultați manualul pentru instrucțiuni specifice modelului.

Care sunt dimensiunile hotei AH 62?

Hota măsoară 60 cm lățime, 50 cm adâncime și 15 cm înălțime. Asigurați-vă că spațiul de instalare respectă aceste dimensiuni.

Hota Arctic Cooling AH 62 este potrivită pentru o plită pe gaz?

Da, este potrivită. Pentru plite pe gaz, înălțimea minimă de instalare trebuie să fie de 75-85 cm pentru a evita deteriorarea de la căldură. Respectați reglementările locale de siguranță.

MANUAL DE UTILIZARE AH 62 ARCTIC COOLING

Ne dorim ca produsul nostru, care a fost realizat in facilitati moderne de productie

si a trecut prin cele mai riguroase teste de calitate, sa va convinga de eficienta lui.

Pentru aceasta, va rugam sa cititi cu atentie tot manualul de utilizare inainte de a folosi produsul si sa-l considerati ca o sursa de referinta.

arctic

Sectiunea 1: Masuri de siguranta inainte de a folosi hota

Sectiunea 4: Folosirea hotei.

Sectiunea 2: Proprietatile tehnice ale hotei.

Sectiunea 5: Informatii privind intretinerea, curatarea si transportul.

Sectiunea 3: Instalarea hotei.

Sectiunea 1: Masuri de siguranta inainte de a folosi hota

• Va rugam sa nu bagati hota in priza inainte de a fi complet instalat.
  • Voltajul la care se va folosi este de 200-240 V.
• Pregatirea locului si conectarea la reteaua electrica este responsabilitatea clientului.
• Va rugam sa nu conectati hota la cosul de evacuare la care este legata soba sau la cosul prin care este eliminat gazul care se pierde sau la cosul in care apar flacari.
• Inaltimea intre partea de jos a hotei si plita aragazului trebuie sa fie de minim de 65 cm pentru modelele electrice si sa fie de minim 75 cm pentru modelele pe gaz si pentru modelele mixte.
• Nu folositi hota fara filtru. Nu scoateti filtrele in timpul functionarii hotei.
• Nu atingeti lampile hotei dupa ce au fost folosite pentru o perioada lunga de timp. Lampile fierbinti va pot cauza arsuri la maini.
• Va rugam sa verificati hota cel putin o data in timp ce prajiti. Uleiul foarte incins poate fi periculos daca stropeste hota.
• Riscul de incingere a hotei poate aparea daca aceasta nu este curatata periodic.
• Va rugam sa nu permiteti formarea unor flacari inalte sub hota. Altfel focul poate izbucni daca uleiul incins ajunge pe filtrele de aluminiu.
• Va rugam sa nu mentineti focul aragazului la nici un model din• gama in timp ce hota functioneaza daca folositi un model pe

gaz. Inchideti aragazul cand scoateti recipientul cu mancare din cuptor. Va sfatuim sa inchideti aragazul inainte de a scoate recipientul cu mancare din aragaz.

• Va rugam sa folositi hota dupa ce ati asezat oala sau pe aragaz.
• Va rugam sa mentineti hota in functiune pentru un timp dupa ce ati terminat de gatit pentru o buna aerisire a mirosurilor din bucatarie si pentru eliminarea vaporilor care se formeaza in timpul gatitului.
• Va rugam sa lasati aerul proaspat sa patrunda in incapere mai ales in timpul folosirii simultane a aragazului si a hotei.
• Va rugam sa nu lasati la indemana copiilor materialele de impachetat pentru ca pot constitui un risc.
• Lungimea tubului de conectare la cos poate fi de la 4 la 5 metri in cazul in care nu se face nici un cot sau ramificatie in timpul instalarii. Este recomandata folosirea hotei cu filtru de carbon pentru uzul intern in cazul in care exista obligatia ca tubul de conectare la cos sa fie mai lung de 5 metri.
• Asigurati-va ca aceasta piesa din echipament nu este obiectul de joaca al copiilor. Nu lasati copiii mici sa foloseasca hota.
• Compania noastra nu este responsabila cu problemele generate de nerespectarea recomandarilor de mai sus.
• Acest produs este destinat folosirii in gospodarii.
  Va rugam sa apelati la cel mai apropiat service autorizat ARCTIC pentru instalarea hotei.

SECTIUNEA 2: Proprietatile tehnice ale hotei.

1. Buton de comanda a motorului
2. Panou cu butoane (panou protectie filtre)
3. Panou cu orificii pentru conectare la cos
4. Lampi

Valorile marcate pe produs sau valorile din manualul printat care insoteste produsul la livrare sunt valori obtinue in mediu de laborator in concordanta cu standardele corespunzatoare. Aceste valori se pot schimba in functie de conditiile de folosire sau in functie de conditiile de mediu.

Timpul de viata al produsului: 10 ani (perioada de valabilitate pentru piesele de schimb).

SECTIUNEA 3: Instalarea hotei.

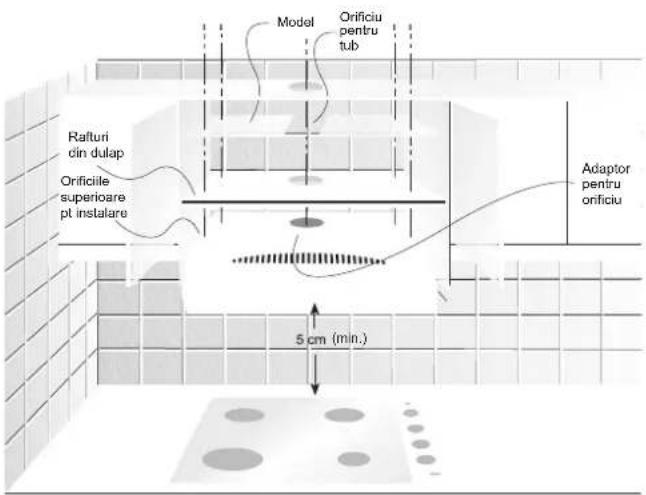

Hota poate fi instalata pe mobila din bucatarie (vezi figura 1).

(Figura 1)

- Gaurile din dulap au fost facute dinainte: va rugam sa prindeti hota sub dulap folosind 4 suruburi de 4.2 x 45 mm (care se livreaza impreuna cu hota) prin gaurile facute dinainte. In acest caz, nu este nevoie sa demontati panoul de protectie a filtrelor sau caseta filtrelor.

- Gaurile din dulap nu au fost facute dinainte: dati 4 gauri in dulap folosind modelul de hartie care este livrat impreuna cu hota si apoi aplicati instructiunile de mai sus.

Metoda de folosire

Hota dvs. poate functiona prin eliminarea aerului aspirat catre mediul exterior (prin conectarea la un cos) si, de asemenea, poate functiona prin recircularea interna (folosind un filtru de carbon). Toate hotele de bucatarie functioneaza mai eficient daca sunt conectate la un cos. Dar, folosirea hotei in modul de recirculare interna a aerului se poate dovedi mai economica in timpul iernii pentru ca nu elimina caldura mediului in exterior.

Folosirea hotei conectata la cos

Va rugam sa deschideti panoul de protectie a filtrelor hotei.

Puneti butonul de selectie pe pozitia 1 (Figura 2) (pozitia de evacuare prin cos).

Pe hota si in spatele ei sunt orificiile care se conecteaza la cosul pentru eliminarea aerului catre exterior (Figura 3).

Folosirea hotei fara conectare la cos (cu filtru de carbon)

Scoateti filtrele de aluminiu.

Asezati butonul de selectie in pozitia RECICLARE (Figura 2). In aceste conditii, este nevoie de garnitura filtrului de carbon al hotei. Potriviti filtrul de carbon dupa ce l-ati asezat in soclul de fixare. (Figura 4).

Puneti la loc filtrele de aluminiu.

Nota: Puteti obtine contra cost filtre de carbon de la Service-urile autorizate.

Figura 2

Filtrul sintetic al hotei dvs. are proprietatea de a retine particulele de ulei din aer. Va rugam sa verificati filtrul la un interval de o luna si daca observati ca este murdar inlocuiti-l cu unul nou. Puteti obtine contra cost un filtru nou sintetic de la un centru service autorizat.

1. Pentru a schimba filtrul: va rugam sa apasati spre interior cele doua butoane culisante aflate in partea din fata a panoului cu orificii.

2. Scoateti panoul cu orificii din locul sau prin scoaterea clamelor de la locul lor.

3. Asezati panoul cu orificii pe o suprafata plana si scoateti cele doua clame ale filtrului.

Scoateti filtrul murdar si inlocuiti-l cu unul nou, apoi fixati filtrul cu cele doua clame si apoi asezati panoul cu orificii inapoi la locul sau. (Figura 6)

Atentie: Nu spalati filtrul in masina de spalat vase si nu-l spalati manual. Cand filtrul se murdareste trebuie inlocuit cu unul nou.

Filtrul care retine uleiul (AH 51 / AH 51 G)

Hota dvs. are proprietatea de retine particulele de ulei datorita filtrului special. Motivul pentru care filtrul este fabricat din aluminiu este acela ca poate fi curatat. Va rugam sa verificati filtrul la interval de o luna, spalati-l in apa cu detergent, clatiti-l si uscati-l. Apoi asezati-l la locul lui.

1. Pentru a schimba filtrul: va rugam sa apasati spre interior cele doua butoane culisante aflate in partea din fata a panoului cu orificii.
2. Scoateti panoul cu orificii din locul sau prin scoaterea clamelor de la locul lor.
3. Asezati panoul cu orificii pe o suprafata plana si scoateti cele doua clame ale filtrului.
   Scoateti filtrul murdar si inlocuiti-l cu unul nou, apoi fixati filtrul cu cele doua clame si apoi asezati panoul cu orificii inapoi la locul sau. (Figura 6)
   Atentie: Nu spalati filtrul in masina de spalat vase.

SECTIUNEA 4: Folosirea hotei

Hota dvs. este actionata printr-un panou de control care este plasat frontal si are butoane de control. Hota dvs. are 3 trepte de viteza:

Pozitia 1: Aspirare usoara Pozitia 2: Aspirare medie Pozitia 3: Aspirare puternica Pozitia 0: Motorul nu functioneza, nu are loc procesul de aspirare

Nota: Motorul trebuie sa fie in pozitia deschis pentru a folosi optiunile modelelor AH 62.

(AH 51 / AH 51 G / AH 61) (AH 62)

Lampa de iluminare

Puteti aprinde si stinge lampa independent de functionarea motorului folosind butonul pentru lampa de pe panoul de control.

SECTIUNEA 5: Informatii privind intretinerea, curatarea si transportul

Intretinerea si curatarea

1. Scoateti hota din priza inainte de a incepe curatarea ei. Fiti atent ca materialul de curatare pe care intentionati sa-l folositi nu contine particule care ar zgaria suprafetele cu vopsea sau este facut din otel inoxidabil. Folositi solutii lichide sau gel.
2. Incercati sa curatati hota mai ales dupa ce prajiti.
3. Curatati hota prin stergerea ei cu un material umezit in apa calda sau in apa cu detergent. Puteti folosi solutiile de curatare pe care le achizitionati din magazin dar cititi cu atentie instructiunile de folosire si mai ales recomandarile. Nu folositi pentru curatare materiale abrazive sau care zgarie.

Schimbarea lampii

Modelul AH 51 / AH 51 G / AH 61 foloseste o lampa de 40W in timp ce modelele AH 62 folosesc 2 lampi de 40W.

Puteti schimba usor lampile prin demontarea filtrelor de aluminiu la modelele AH 51 / AH 51 G / AH 61 si AH 62.

1. Va rugam sa transportati hota in ambalajul original si respectati instructiunile de transport de pe cutie.
2. Protejati panoul de sticla in timpul transportarii pentru a evita dislocarea acestuia, in cazul in care nu mai aveti ambalajul original.
3. Luati masuri de siguranta pentru a evita impactul asupra panoului de sticla sau asupra suprafetelor vopsite.
4. Va rugam sa mentineti hota in pozitia ei normala in timpul transportului.
