MANUAL DE UTILIZARE TXV14LK2 Tryton

Instrucții de folosire

MAŞINA DE GÄURIT/İNŞURUBAT CU ACUMULATOR...24

Lietošanas instrukcija

AKUMULATORU URBJMAŠINA-SKRÜVJGRIEZËJS .....30

OPERATING INSTRUCTION CORDLESS DRILL/SCREWDRIVER:TXV14LK2, TXV18LK2

Traducere din instrucțiunea originală

ÎNAINTE DE UTILIZARE, CITIȚI ACESTE INSTRUCTIUNI. Păstrează instrucțiunile pentru o folosire viitoare. ATENTIE! Citește toate avertismentele referitoare la protecția muncii marcate cu simboluri și toate indicațiile referitoare la utilizarea în siguranță.

Nerespectarea avertismentelor de mai jos, poate duce la accidente și la electrocutare, incendiu și/sau la vătămări corporale.

Păstrează toate avertismentele și indicațiile referitoare la protecția muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul "unealtă electrică" înseamnă unealtă care este alimentată de la rețea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENTIE! Reguli generale de protecție a muncii.

Siguranța la locul de muncă:

a) La locul de muncă păstrează curățenie și bună iluminare. Zoneleșibancurile de lucruaglomerate cheamă accidentele.

b) Nu utilizați unealta electrică în atmosferi explozive, formate din lichide inflamabile, gaze sau lichide. Unelata electrică produce scântei, care pot aprinde praful sau aburii.

c) Tineți copiii departe de locurile în care unealta electrică este folosită. Distragerea atenției poate duce la pierderea atenției asupra uneltei electrice.

ATENTIE! Reguli generale cu privire la utilizarea în siguranță a uneltei.

Siguranța electrică:

a) Ștecherul uneltei electrice trebuie să fie conforme cu priza. Este interzisă modificarea ștecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecție. Nemodificarea ștecherelor și a prizelor mișorează riscul de electrocutare.

b) Evitați să atingeți suprafața de împământenire sau conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală și frigidere. În cazul atingeri părților împământenite, crește riscul de electrocutare.

c) Nu expuneți sculele electrice în condiții de ploaie sau mediu umed. În caz de infiltratiecu apă, creșteriscul de electrocutare.

d) Nu abuzați de cablurile de conectare. Nu folosiți cablul de alimentare la mutarea, tragerea uneltei sau tragerea ștecherului din priză. Păstrați cablul de alimentare departe de surse de căldură, ulei, muchii ascuțite sau părți în mișcare. Cablurile deteriorate sau încurate cresc riscul de electrocutare.

e) În cazul în care unealta electrică este folosită în aer liber, conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcționării în aer liber. Folosirea prelungitorului destinat funcționării în aer liber, micșorează riscul de electrocutare.

f) În cazul în care unealta electrică este folosită în mediu umed, este inevitabilă, utilizarea unui dispozitiv de protecție împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD mișsorează riscul de electrocutare.

ATENTIE! Avertismente generale cu privire la siguranța folosirii uneltei.

Siguranță personală:

a) Acest echipament nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice reduse, senzoriale sau mentale, sau de persoane care nu au experiență sau nu cunosc echipamentul, cu excepția cazului în care are loc sub supraveghere sau în conformitate cu instrucția de folosire a echipamentului, de către o persoană responsabilă pentru siguranța lor.
b) Trebuie să fiți atent, să aveți grijă ce faceți și să păstrați bun simț în timpul folosirii uneltei electrice. Nu folosiți unealta electrică, când sunteți obosiți sau sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu unelata electrică poate cauza vătămări personale grave.
c) Folosiți echipament de protecție. Purtați întotdeauna ochelari de protecție. Folosind echipamentul de protecție cum ar fi masca de praf, pantofi cu anti-alunecare, caști sau protecție auditivă, micșorați riscul devătămare.
d) Evitați pornirea accidentală. Înainte de conectarea la sursa de alimentare și/sau înainte de conectarea bateriei și înainte de ridicarea sau mutarea uneltei asigurațivă că comutatorul uneltei electrice este în poziția oprită. Mutarea uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la rețeaua de alimentare în poziția pornită poate provoca un accident.
e) Înainte de pornirea uneltei electrice îndepărtați toate uneltele din apropiere. Lăsarea de unelte pe părțile de mișcare ale uneltei electrice poate duce la vătămăricorporale.
f) Nu vă aplecați prea mult. Trebuie să stați sigur și să mențineți echilibrul. Acest lucru va permite un control mai bun asupra uneltei electrice în situații neașteptate.
g) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul strâns, hainele și mănușile departe de părțile în mișcare. Hainele largi, bijuteria sau părullung se pot agăța de părțile în mișcare.
h) Dacă echipamentul este potrivit pentru conectarea extractorului de praf extern și a colectorului de praf, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Utilizarea și îngrijirea uneltei electrice:

a) Nu supraîncărcați unealta electrică. Utilizați o unealtă electrică în funcție de puterea necesară muncii efectuate. Unealta electrică corectă va permite o funcționare mai bună și este sigură în cazul însărcinării, pentru carea fostproiectată.
b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu pornește și nu oprește unealta. Fiecare unealtă electrică care nu pornește sau nu se oprește este periculoasă și trebuie reparată.

c) Deconectați stecherul de la sursa de alimentare a uneltei electrice și/sau deconectați bateria înainte de orice setare, schimbare de părți sau depozitare. Aceste mijloace de protectie reduc riscul unei porniri accidentale a uneltei electrice.
d) Unealta electrică nefolosită trebuie depozitată departe de copii și nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucție de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de o persoană fără experiență.
e) Unelata electrică trebuie bine întreținută. Trebuie controlată alinierea sau bruierea pieselor în mișcare, ruperea pieselor și alți factori care pot avea influență la funcționarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreținerea necorespunzătoare a uneltei electrica.
f) Uneltele de tăiere trebuie să fie ascuțite și curate. Întreținerea părților ascuțite ale uneltelor de tăiere reduce riscul de blocare în materialșiușurează folosirea.
g) Unealta electrică, echipamentul, uneltele de lucru, etc. trebuiesc folosite în conformitate cu această instrucție, ținând cont de tipul și concondițiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinația, poate duce la situații periculoase.
h) La temperaturi scăzute, sau după o perioadă îndelungată de nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.
i) Pentru curățirea uneltei electrice folosiți o cârpă moale, umedă (nu udă) și săpun. Nu folosiți benzină, diluanți sau alte mijloace care pot deteriora echipamentul.
j) Unealta electrică trebuie depozitată/transportată numai după ce ne-am asigurat că toate elementele în mișcare sunt blocate și asigurate cu ajutorul elementelor originale destinate blocării.
k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat împotriva prafului și a umezelii.
1) Transportul uneltei electric trebuie să aibă loc în ambalajul original, asigurat împotriva deteriorărilor mecanice.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Repararea:

a) Repararea uneltei electrice trebuie efectuată de persoane calificate, care folosesc doar piese de schimb originale. Acest lucru asigură că folosirea uneltei electrice va fi în siguranță.

ATENTIE! Maşina de găurit/înșurubat cu accumulator avertizări referitoare la siguranță –

Siguranța personală:

a) Folosiți protectie auditivă în timp ce utilizați mașina de găurit - înfiletat. Expunerea la zgomot poate provoca pierderea auzului.
b) În timp ce efectuați lucrări pe durata cărora unealta sau șurubul poate să atingă cablurile electrice ascunse sau propriul cablu de alimentare, trebuie să țineți unealta electrică de suprafețele izolate ale mânerului. Contactul cu

cablul rețelei de alimentare aflate sub tensiune poate cauza transmiterea tensiunii pe părțile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizați instrumente adecvate de localizare a cablurilor ascunse de alimentare sau cereți ajutor de la instituțiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza apariția incendiului sau electrocutarea. Deteriorarea țevii de gaz poate cauza explozie. Perforarea conductei de apă și canalizare poate cauza pagube materiale sau electrocutare.
d) Nu prelucrați materiale care conțin azbest. Azbestul este considerat a fi cancerigen.
e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este foarte periculos. Pulberile de metal ușor se pot aprinde sau exploda.
f) Asigurați elementul prelucrat. Asigurățivă că toate elementele de fixare sunt bine strânseși verificați să nu fie preamari distanțe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât tinerea elementului cu mâna.
g) Tineți puternic unealta electrică, menținând o poziție stabilă. În timp ce strângeți sau slăbiți strângerea șuruburilor poate apărea cuplu de mare reacție de scurtă durată.
h) Opriți imediat unealta electrică, dacă se blochează unelata folosită. Fiți pregătiți pentru vibrații puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta electrică este supraînsărcinată, sau când se îndoaie în element.
i) Înainte de aşezarea uneltei electrice pe banc, aşteptați până unelata se oprește. Unelata folosită se poate bloca și duce la pierderea controlului asupra acesteia.
j) Folosiți unealta electrică doar cu bateria, accumulatorul special proiectat/ă pentru alimentarea acesteia. În cazul în care folosiți altă baterie, accumulator există riscul de rănire sau de incendiu.

ATENTIE! Utilizare sigură a accumulatorilor și încărcătorilor:

Utilizare acumulatoare:

a) Utilizați numai accumulatorii care corespund la specificarea dată de producător. În cazul utilizării unor alte accumulatorii, se poate întâmpla o crăpare, o descompunere, o vătămare corporală sau un incendiu.
b) ATENTIE: În cazul în care accumulatorul se deteriorează sau este folosit necorespunzător pot apărea emisii de gaze explozive. Acumulatorul trebuie ținut departe de sursa de foc și trebuie să asigurați ventilație corespunzătoare în timp ce este încărcat. Nu lăsați accumulatorul pentru mult timp în mediu cu temperatură ridicată (în locuri expuse la lumina soarelui, în apropierea caloriferelor și în toate locurile unde temperatura depășește 40°C).
c) Încărcarea accumulatorului trebuie să se efectueze în mediul cu temperatura între 15-25 de grade °C.
d) încărcați unealta doar cu încărcătorul recomandat de producător. În cazul în care folosiți un încărcător proiectat pentru încărcarea altor baterii, acumulatoare există riscul de rănire sau de incendiu.
e) Nu expuneti accumulatorul la actionarea apei și umidității.
f) Dacă intenționați să încărcați mai multe decât un singur

acumulator, trebuie să faceți o pauză de 30 de minute între încărcării succesive.

g) în nici un caz nu deschideți accumulatorul.
h) În condiții nefavorabile din accumulator se poate scurge lichid; evitați contactul cu lichidul. În cazul în care utilizatorul intră în contact cu lichidul, trebuie să spălați locul cu apă. În caz de contact cu ochiul, trebuie să apelați la ajutorul medicului. Lichidul scurs din accumulator poate provoca iritații sau arsuri.
i) În cazul în care nu utilizați bateria acumulator, trebuie să o depozitați departe de obiecte metalice precum agrafe de birou, monede, chei, cuie, şuruburi, sau alte obiecte metalide de dimensiuni mici, care pot scurtcircuita bornele acumulatorului. Scurtcircuitarea acumulatorului poate provoca arsuri sau incendiu.
j) Nu aruncați acumulatoarele în foc.
k) Nu încărcați accumulator stricat.

Accumulatoarele sunt destinate pentru încărcare multiplă, conțin litiu care este dăunător pentru mediul înconjurător. După perioada de folosire, accumulatorul trebuie utilizat în conformitate cu legislația despre protecția mediului natural.

În acest sens, acumulatorul trebuie total epuizat, scos din electroutilaj și predat la un punct de utilizare a acumulatoarelor sau la magazinul, în care a fost cumpărat.

Utilizare încărcător:

a) Pentru încărcare folosiți doar încărcătorul recomandat de producător. Folosirea încărcătorului proiectat pentru încărcarea altui tip de baterii acumulatoare poate provoca incendiu.
b) Încărcătorul livrat poate fi folosit doar pentru a încărca acumulatoarele care sunt livrate împreună cu acesta. Dacă încărcați alte acumulatoare, acestea se pot crăpa sau descompune, vă puteți răni sau puteți provoca un incendiu.
c) Nu demontați încărcătorul.
d) Încărcătorul poate fi folosit doar în încăperil. Nu expuneți încărcătorul la acțiunea apei și a umidității.
e) Încărcați doar în intervalul de temperaturi 15°25 ℃.
f) Nu introduceti niciun fel de obiecte metalice în încărcător.

DESTINATIA ŞI CONSTRUCTIA MAŞINII DE GĂURIT/İNŞURUBAT:

Maşina de găurit/înşurubat cu accumulator este destinată înşurubării și deşurubării diblurilor, găuririi în materialele precum oțel, lemn, material artificial ş.a.m.d.

Mașina de găurit/înșurubat este destinata numai pentru uz casnic amator. Este interzisă folosirea uneltei pentru executarea de lucrări care necesită unelte profesionale.

Fiecare utilizare a aparatului neconformă cu destinația acestuia, astfel cum a fost descrisă mai sus, este interzisă și duce la pierderea garanției și lipsa răspunderii producătorului pentru pagubele aparute în aceste cazuri.

Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului și mediului.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminați în totalitate anumiți factori de risc. Datorită constructiei și proiectării, putem întâlni următoarele pericole:

• Atingerea cu mâna a burghiului în mișcare, a îmbrăcăminții.

• Arsuri în timpul înlocuirii burghiului. (În timpul funcționării burghiul se încălzește, și pentru a evita arsurile în timpul înlocuirii folosiți mănuși de protecție).

• Reculul elementului prelucrat sau a părților acestuia.

• Curbare/rupere a burghiului.

■ Completare

Setul este alcătuit din mașina de înfiletat cu mandrină, acumulatoare - 2 buc., încărcătoare și 13 accesorii: ajutaje magnetice capuri şurubelniță cu mâner 1/4", capuri şurubelniță - 6 buc.(PH1, PH2, PZ1, PZ2, SL 5, SL 6) și burghie - 6 buc.(1,5; 2,5; 3; 4; 5; 6 mm).

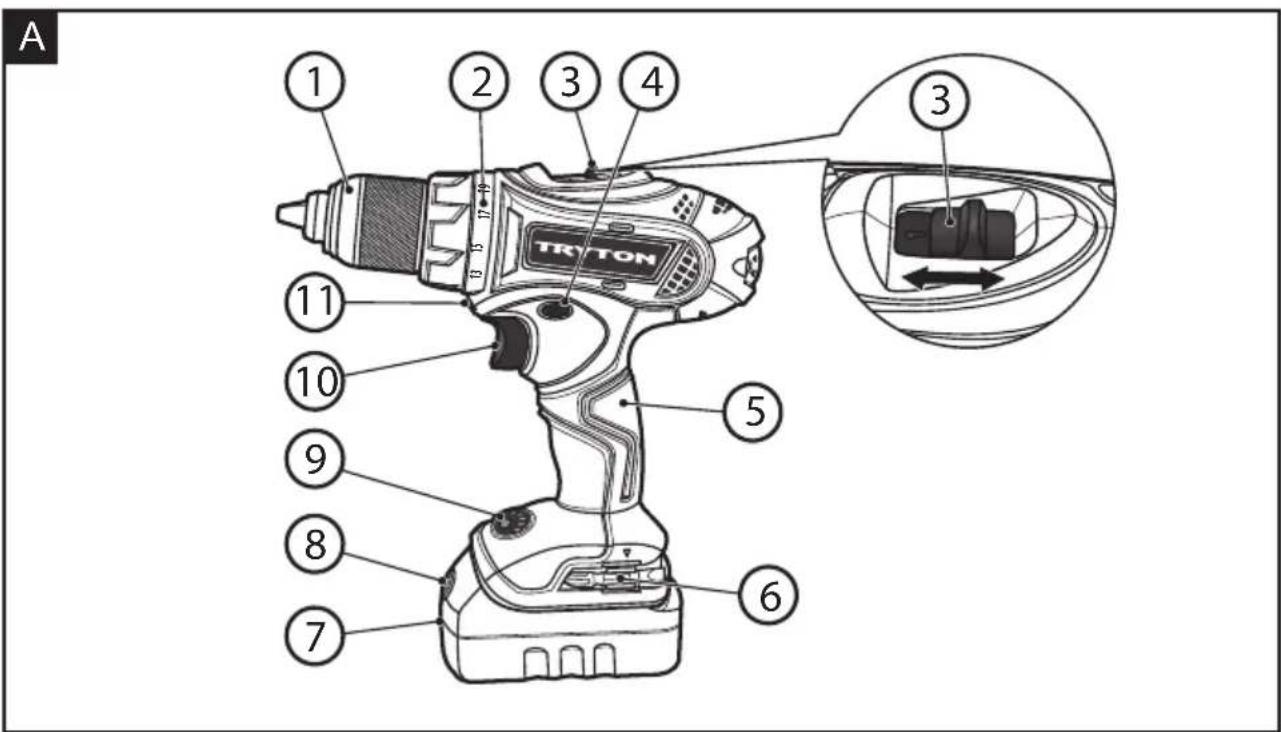

■ Elementele maşinii (vezi pag. 2):

Des.A 1. Mandrină cu strângere rapidă

1. Mâner reglare arc

2. Comutator viteze

3. Comutator directie turatie

4. Mâner
5. Ajutaj şurubelnită (bit)
6. Acumulator
7. Închizător blocadă accumulator
8. Indiciul nivelului de încărcare a bateriei
9. Buton pornire
10. Iluminat auxiliar

Des.C 12. Încărcător
Des.E 13. Indicator setare arc
14. Pictogramă poziție găurire
Des.G 15. Şurub fixare cu înfiletare stânga

DATELE TEHNICE

MODEL		TXV14LK2	TXV18LK2
Tensiune de alimentare:		14,4 V	18 V
Comutator viteze I-II		există	există
Viteză de rotire fără sarcină		Viteza I: 0-400 min ^1 ; Viteza II: 0-1250 min ^-1
Moment de rotație maxi (Viteza I/II )		25/12 Nm	30/13 Nm
Diametru prinderii burghiului		13 mm
Diametru maxim de găurire	lemn	25 mm	30 mm
	oțel	13 mm	13 mm
Masă (cu accumulatorul)		2,35 kg	2,45 kg
Nivel de presiune acustică (LpA)		72 dB(A)
Nivel de putere acustică (LwA)		83 dB(A)
Nivelul de vibrații conform:EN 60745-2-1/A11:07 (incertitudine K=1,5 m/c2)a _h,d		<2,5 m/s2
Acumulator Li-ion (model)	YTXV14AK YTXV18AK
Tensiune nominală	14,4 V 18 V
Capacitate		1,5 Ah
Timp de încărcare		1 h
Greutatea acumulatorului	0,32 kg 0,37 kg
Încărcător (model)		YYTXV1LD
Tensiune de alimentare		100-240V; 50-60 Hz; 1,2A
Curent de ieșire		10,8-18Vd.c. 1,5 A

Nivelul menționat de vibrații este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum și dacă nu va fi întreținut corespunzător, nivelul de vibrații ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibrații pe toată durata timpului de funcționare.

Trebuie să introduceți mijloace adiționale de siguranță, care au scopul de a proteja operatorul de efectele de expunere la vibrații, de ex.: Întreținere aparat electric și instrumente de lucru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operațiilor de muncă.

PREGĂTIRE PENTRU UTILIZARE:

Înainte de fiecare utilizare trebuie să verificați dacă piesele mobile ale aparatului funcționează în mod corespunzător și nu sunt blocate sau deteriorate ceea ce ar putea avea impact asupra modului de funcționare a uneltei. Unealta deteriorată trebuie reparată înainte de a o utiliza din nou.

■ încărcare accumulator

Maşina de găurit-infiletat este livrată cu accumulatorul parțial încărcat. Înainte de utilizare trebuie să încărcați complet accumulatorul. Vă recomandăm ca prima încărcare să dureze minim 1 oră.

Apăsați butonul blocadei accumulatorului (8), scoateți accumulatorul (7) din mașina de găurit-înfiletat (des. B) și introduceți-l în soclul încărcătorului (12) (des. C). Cuplați ștecherul încărcătorului la priza de rețea 230 V \~50Hz.

■ Semnalizare încărcare baterie

Dioda LED verde aprinsă LED informează despre faptul că încărcătorul este cuplat la sursa de alimentare.

Dioda roşie care luminează intermitent cu frecvența de 1/s (1Hz) informează despre faptul că accumulatorul se încarcă.

Atunci când bateria va fi complet încărcată, dioda roșie încetează să lumineze intermitent și va emite lumină continuă împreună cu dioda verde.

Pe durata încărcării intensitatea curentului de încărcare se diminuează automat. După aprox. 1 oră intensitatea curentului de încărcare se stabilizează la nivelul minim (încărcare de susținere), ceea ce previne posibilitatea de supraîncărcare și de deteriorare a accumulatorului.

După ce procesul de încărcare s-a terminat, decuplați încărcătorul de la rețea și scoateți acumulatorul.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără a afecta în niciun fel durata de viață a acestuia. Întreruperea procesului de încărcare nu duce la deteriorarea celulelor acumulatorului.

ÎN TIMPUL UTILIZĂRII:

■ Pornire/oprire

Butonul de pornire instalat (10) posedă regularea fluidă a vitezei de turație.

Pentru a porni unealta electrică trebuie să apăsați pe butonul de pornire. Viteza de turație va crește pe măsură ce apăsați mai tare pe buton. Pentru

a opri unealta electrică trebuie să dati drumul la butonul de pornire.

■ Selectare directie turație (des. E)

Mașina de găurit-înfiletat are posibilitatea de funcționare cu direcția turației conformă direcției acelor de ceas (rotație dreapta) sau contrară direcției acelor de ceas (rotație strânga):

- pentru a seta direcția de rotație în dreapta, trebuie să mișcați glisorul comutatorului de rotație stânga/dreapta (4) în dreapta (văzut din spatele aparatului),

- pentru a seta direcția de rotație în stânga, trebuie să mișcați glisorul comutatorului de rotație stânga/dreapta (4) în stânga (văzut din spatele aparatului).

Atunci când comutatorul direcției de rotație se află în mijloc butonul de pornire este blocat.

Pentru a găuri și pentru a înfileta trebuie să setați direcția de rotație dreapta. Pentru a retrage burghiul, a scoate burghiul blocar și pentru a desfileta șuruburile trebuie să setați direcția de rotație stânga.

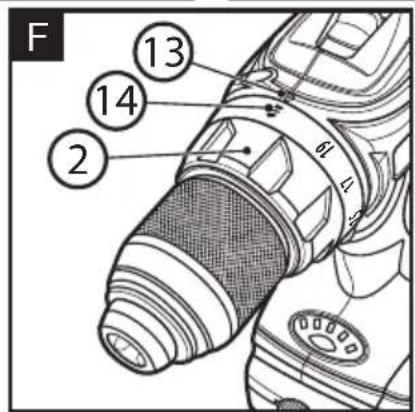

■ Selectare turatie de rotație (des. F)

Mașina de găurit-infiletat este dotată cu un inel (2), folosit pentru setarea turației de rotație la înfiletarea șuruburilor. Pe inel sunt însemnate 19 poziții, de la 1 la 19 și poziția de găurire.

Setarea inelului la poziția selectată (od 1 - 19) stabilește valoarea de întindere a arcului la mărimea stabilită de turație. Acest lucru permite asigurarea împotriva strângerii prea adânci sau deteriorării şurubului.

Pentru diferite tipuri de şuruburi şi de materiale se vor folosi valori diferite ale turației de rotație.

Trebuie să începeți mereu cu o turație mică și să creșteți turația treptat până ce atingeți rezultatul dorit.

Pentru a găuri în metal, lemn și materiale plastice trebuie să setați inelul (2) astfel încâr indicatorul (13) să acopere simbolul (14).

■ Schimbare viteze (des. A1)

Folosiți comutatorul de viteze (3) pentru a selecta 2 intervale de viteză de rotație.

Viteza I: Este folosită pentru înfiletarea și desfiletarea şuruburilor.

Viteza II: Este folosită pentru găurit.

ATENTIE: Nu schimbați poziția comutatorului de viteze (3) în timpul funcționării uneltei, acest lucru poate avaria pârghia acestuia. Unealta trebuie să se oprească înainte de a schimba setarea comutatorului de

viteze.

În cazul în care comutatorul de viteze nu poate fi mutat la valoarea maximă trebuie să mișcați puțin axul de turație.

■ Schimbare måner (des. G)

1. Scoateți accumulatorul (7) din mașina de găurit-înfiletat.
2. Deschideti mânerul la maxim (1).
3. Desfiletați șurubul de fixare a mandrinăui cu șurubelnita PH 2 (Philips Nr 2) conform direcției acelor de ceas (ATENTIE! Filet stânga). Loviți ușor în șurubul blocat pentru a-l debloca.
4. Folosiți o cheie sau şurubelnița Torx T45 desfiletați mânerul mașinii de găurit-înşurubat în direcția opusă mișcării acelor de ceas.

ATENTIE: Mandrina pentru găurit cu cuplare rapidă blocată (1) poate fi eliberată prin introducerea părții scurtă a cheii hexagonale în mandrină și prin lovirea ușoară a părții lungi a acesteia (vezi des.D).

1. Pentru a monta mandrina trebuie să o înfiletați pe ax conform direcției acelor de ceas (văzut dinspre mandrină) și să asigurați cu şurubul de fixare, și să-l înfiletați cu şurubelnița PH 2 (Philips Nr 2) în direcția opusă acelor de ceas.

■ Elemente suplimentare

- În carcasa maşinii de găurit-infiletat se află indicatorul nivelului de încărcare a bateriei (9), care permite controlul permanent de încărcare a accumulatorului. Pentru a verifica nivelul de încărcare a bateriei apăsați butonul încărcătorului.

- Mașina de găurit-infiletat este dotată cu iluminat auxiliar (11) a locului de găurire/infiletare care se pornește după apăsarea buronului de pornire (10).

■ Introducere și scoatere a burghiului din priza autostrângere

ATENTIE: Decuplați acumulatorul de la mașina de găurit-infiletat sau setați comutatorul direcției de rotație (4) la poziția din mijloc, pentru a vă proteja de pornirea accidentală a uneltei, care ar putea răni operatorul. Atunci când comutatorul este eliberat (10) se blochează axul de găurit. Acest lucru permite schimbul rapid, confortabil și ușor al uneltei de lucru în mânerul mașinii de găurit. Pentru a scoate burghiul (sau capul de lucru) din mandrină trebuie să rotiți inelul de pe mandrină în stânga, pentru a mări orificiul în mâner. Pentru a instala burghiul (sau capul capul de lucru) în mandrină trebuie să rotiți inelul de pe mandrină în dreapta pentru a strânge burghiul în mandrină.

Burghiul (sau un alt fel de capăt) trebuie introdus în prinderea până la rezistența.

Găurire

1. Când efectuați orificiile adânce, trebuie să găuriți treptat până la adâncimile mai mici și să dați cu burghiul înapoi pentru a înlesni ieșirea prafului din orificiul.
2. La găurirea unui orificiu de un diametru mai mare este recomandat să începeți cu efectuarea unui orificiu mai îngust, iar în urma să-l măriți până la dimensiunea dorită. Așadar evitați supraîncărcarea bormașinii.
3. Dacă în timpul găurii burghiul să blochează, opriți imediat bormașina pentru a evita deteriorarea ei. Schimbând direcția rotațiilor, scoateți burghiul din orificiul.
4. Tineți mașina de înșurubat în axa orificiul efectuat. Burghiul trebuie să fie fixat sub unghiul drept fața de suprafața materialului prelucrat. Dacă nu păstrați unghiul drept în timpul utilizării, puteți provoca blocarea sau ruperea burghiului în orificiul; iar în caz extrem rănirea operatorului.

Reglarea vitezei de rotire a arborelui se face prin apăsarea cu puterea corespunzătoare pe întrerupător.

■ Înşurubarea diblurilor

Prima, se recomandă efectuarea unui orificiu mai îngust, un pic mai lung de lungimea diblului. În cazul în care diblul se află în preajma marginii materialului, pregătirea unui asemenea orificiu îndepărtează riscul de desprindere nedorită a unui fragment de material.

Dacă înșurubând diblul veți întâlni vreo problemă, scoateți-l și măriți puțin orificiul.

Dacă înșurubarea în continuare merge cu greutate (ce să poate întâmpla în cazul speciilor de lemn mai dure), încercați un unguent (ex. săpun lichid). Apăsați corespunzător pe mașina de înșurubat ca să evitați rotirea prinderii împreună cu capătul șurubelniței. Utilizați capetele care se potrivesc exact cu capătul șurubelniței. Deteriorarea prinderii șurubelniței poate provoca imposibilitatea de a înșuruba sau deșuruba.

DEPOZITARE ȘI MENTENANTĂ:

Aparatul practic nu necesită o întreținere specială.

Aparatul trebuie depozitat într-un loc care nu se află la îndemâna copiilor, menținut curat, ferit de umiditate și de praf. Condițiile de depozitare trebuie să excludă posibilitatea de deteriorare mecanică sau influența factorilor atmosferici.

ATENTIE: Mereu înainte să începeti acțiunile legate de curățare și conservare, scoateți acumulatorul din utilajul și ștecherul din priza de alimentare.

Încărcătorul trebuie curățate cu ajutorul unei cărpe uscate. Curățați periodic orificiile de ventilare a mașinii de găurit/înșurubat cu o periuță sau o cârpă uscată. Demontați periodic prinderea burghiului și scoateți din interiorul praful și mizeriile.

Carcasa trebuie curățată cu o pânză curată și umezită cu o cantitate mică de săpun iar apoi trebuie stearsă până ce se usucă. Nu folosiți nicio substanță de curățare și niciun diluant; acestea pot deteriora piesele de plastic ale aparatului. Aveți atenție ca apa să nu intre în interior. După curățarea așteptați până când mașina de găurit/înșurubat se usucă.

TRANSPORT:

Aparatul trebuie transportat și depozitat în cutia de transport, care protejează împotriva umezelii, infiltrării de praf și a obiectelor mici, mai ales trebuieșc asigurate orificiile de ventilare. Elementele mici, care infiltrează interiorul carcasei, pot distruge motorul.

PROTECTIA MEDIULUI:

ATENTIE: Simbolul prezentat înseamnă interdicția punerii echipamentelor uzate împreună cu celelalte deșeuri menajere (sub risc de amendă). Componente periculoase care fac parte de utilaje electrice și electronice dăunează mediul natural și sănătatea omului.

Fiecare menaj ar trebui să participă la recuperarea și reciclarea utilajelor uzate. În Polonia și în Europa se formează sau există deja niște sisteme de colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus, există și punctele specializate în colectarea asemenea utilajelor.

PRODUCĂTOR:

PROFIX SP Z 0.0., str. Marywilska 34, 03-228 Varşovia, POLONIA

Prezentul utilaj este făcut conform normelor naționale și europene, precum și indiciilor de siguranță.

Toate reparațiile trebuie efectuate de un personal calificat, folosindu-se piesele de schimb originale.

PICTOGRAME:

Explicațiile imaginilor de pe tabelul nominal și de pe etichetele informative.

ATENTIONARE! Înainte de cuplare și de a începe operarea trebuie să citiți prezenta instrucțiune»

- «Folositi întotdeauna ochelari de protectie»

- «Folosiți mijloace de protectie auditivă»

DEFECTIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

PROBLEMĂ CAUZĂ POSIBILĂ SOLUȚIE
Mașina de găurit- înșurubat nu funcționează.	Lipsă alimentare, deteriorare motor sau comutator.	Verificați nivelul de încărcare al bateriei, în cazul în care este necesar încărcați sau schimbați cu una nouă. Dacă unealta electrică nu funcționează în continuare, trebuie să o trimiteți la service pentru reparații la adresa indicată pe fișa de garanție.
Perturbații în funcționarea motorului.	Baterie descărcată. Încărcați bateria.
	Perii de cărbune uzate.	Schimbați periile de cărbune într-un service.

L.dz.: DT-C2/d_zg/0059/08.2011

PROFIX Sp. z o.o.

Persoana împuternicită pentru pregătirea documentației tehnice:

Mariusz Rotuski, Centrul de Distribuire și Comerț PROFIX, str. Dobra 3, Łomna Las, 05-152 Czosnów, Polonia

Prin prezenta, confirmăm că produsul (produsele):

MAŞINA DE GÄURIT/İNŞURUBAT CU ACUMULATOR, marca TRYTON

cod PROFIX: TXV14LK2, tip: DJC-105-144; ∅134V; mm; I n₀ = 0-400/min; II n₀ = 0-1250/min

cod PROFIX: TXV18LK2, tip: DJC-105-180; mm; I n 0 = 0-400/min; II n 0 = 0-1250/min

îndeplinește(sc) cerințele stabilite în directivele Parlamentului European și ale Consiliului:

- 2006/42/CE (MAD) din 17 mai 2006 referitoare la maşini, care modifică directiva 95/16/CE (Mon. Of. UE L 157 din 09.06.2006, pag. 24 cu mod. ult.)

- 2004/108/EC (EMC); (Mon.Of. UE L 390 din 31.12.2004 cu mod. ult.)

și au fost produse în conformitate cu normele:

EN 60745-1:2009 EN 60745-2-1:2010 EN 60745-2-2:2010

EN 55014-1:2006 EN 55014-2:1997+A1:2001+A2:2008

11 – ultimele două cifre ale anului de aplicare a marcajului CE pe produs (e).

Prin împuternicire de Consiliul Administrativ

Mariusz Rotuski

Specialist cu privire la Certificare și Asigurare a Calității

e-mail: [e-mail]

Prezenta instrucțiune este protejată prin dreptul de autor. Copierea/înmulțirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

LIETOŠANAS INSTRUKCIJA AKUMULATORU URBJMAŠINA-SKRÜVJGRIEZËJS: TXV14LK2, TXV18LK2
