CT-1421ANF - Televizor AKAI - Manual de utilizare gratuit

Tip de produs	Televizor CRT color
Marcă	AKAI
Model	CT-1421ANF
Dimensiune ecran	14 țoli (diagonală)
Tehnologie de afișare	CRT (tub catodic)
Raport de aspect	4:3
Rezoluție	Definiție standard (aproximativ 640x480)
Sistem de acord	Tuner analogic VHF/UHF
Intrări	Intrare antenă coaxială RF, video/audio compozit (RCA)
Ieșire audio	Difuzor mono încorporat
Consum de energie	65 W (aproximativ)
Putere în standby	< 1 W
Dimensiuni (L x Î x A)	14.2 x 12.5 x 14.5 țoli (36 x 32 x 37 cm)
Greutate	18 lb (8.2 kg)
Temperatură de funcționare	32°F până la 104°F (0°C până la 40°C)
Certificare de siguranță	UL, FCC
Culoare	Negru sau gri închis
Material carcasă	Plastic ABS
Telecomandă	Inclusă (IR)
Manual de utilizare	Inclus (PDF disponibil)

Întrebări frecvente - CT-1421ANF AKAI

Cum conectez AKAI CT-1421ANF la o antenă?

Conectați cablul coaxial de la antenă la intrarea RF din spatele televizorului. Apoi selectați canalul 3 sau 4 cu butonul de acord sau telecomanda.

Ce ar trebui să fac dacă imaginea este neclară?

Încercați să reglați butonul de acord fin sau utilizați comenzile de luminozitate și contrast. De asemenea, verificați conexiunea antenei și orientarea.

Pot conecta un player DVD la acest televizor?

Da, dacă playerul DVD are ieșire video compozită (galben RCA), conectați-o la intrarea video din spate. De asemenea, conectați audio (alb/roșu) pentru sunet.

Cum schimb canalele?

Utilizați butoanele sus/jos pentru canale de pe televizor sau telecomandă. Pentru canalele VHF 2-13, selectați VHF; pentru canalele UHF 14-69, selectați UHF pe tuner.

De ce nu se aude sunet?

Verificați dacă volumul este ridicat. Asigurați-vă că funcția de mutare este oprită. Dacă utilizați un dispozitiv extern, verificați dacă cablurile audio sunt conectate corect.

Cum curăț ecranul?

Deconectați televizorul și folosiți o cârpă moale și uscată pentru a șterge ușor ecranul. Nu utilizați lichide sau agenți abrazivi.

Ce înseamnă 'CT' din model?

CT înseamnă probabil Televizor Color, indicând că este un televizor CRT color.

Este acest televizor compatibil cu convertoarele digitale?

Da, puteți utiliza o cutie convertor digital (tuner ATSC) conectată prin RF sau intrare compozită pentru a recepționa emisiuni digitale terestre.

Cum ajustez setările imaginii?

Utilizați butoanele de comandă a imaginii de pe televizor: luminozitate, contrast, culoare și nuanță. Unele modele pot avea un buton meniu pentru ajustări pe ecran.

Unde găsesc numărul de serie?

Numărul de serie se află de obicei pe panoul din spate al televizorului sau pe partea inferioară lângă cablul de alimentare.

MANUAL DE UTILIZARE CT-1421ANF AKAI

Felicitari !Ati ales sa cumparati unul dintre cele mai deosebite Televizoare Color de pe piata.

Acest manual va ajuta sa folositi cele mai avansate si folositoare functii care va face din urmarirea programelor la acest Televizor un moment fericit in viata dvs.

Inainte de folosire TV cititi cu atentie toate instructiunile de siguranta si de folosire si pastrati acest manual pentru consulatari ulterioare

INSTRUCTIUNI IMPORTANTE DE SIGURANTA ATENTIE!

Acest simbol avertizeaza in privinta existentei unor tensiuni periculoase in interiorul aparatului care sunt suficient de puternice pentru a provoca electrocutarea.

Acest semn indica utilizatorului existenta unor operatiuni si instructiuni deosebite legate de intretinere.

ATENTIE:

Pentru a reduce riscul de electrocutare sau de incendiu nu expuneti aparatul la ploaie sau umezeala.

Evitati mentinerea unei imagini stationare pe ecranul TV. Imaginea daat de generatoare sau computere ,jocuri electronice ,rapoarte bursiere ,etc se imprima in luminoforul tubului cinescop si nu se poate elimina.

INSTALARE

• Asezati receptorul in camera evitand ca lumina soarelui sa cada direct pe ecran. O camera intunecata sau cu reflexii ale imaginii poate cauza vederii. Lumina scazuta si indirecta este recomandata
• Alocati destul spatiu in jurul TV pentru a permite aerisirea.
• Evitati locatiile cu surse de caldura pentru a preveni posibila deteriorare a carcasei sau defectarea componentelor.
• Acest receptor TV poate fi conectat la tensiunea de 130-260V, 50/60Hz Nu-l conectati niciodata la sursa DC sau altfel de sursa decat cea specificata.
• Nu asezati TV in locatii fara langa surse de caldura ca radiatoare, conducte de aer cald, direct in lumina soarelui sau in locuri inchise
• Nu acoperiti gaurile de ventilatie cand il folositi.

ATENTIE!

Nu atingeti niciodata componentele interne sau oricare alt reglaj intern nespecificat in acest manual. Toate TV au in interior blocuri de tensiuni inalte. TUBUL CINESCOP este vidat .Daca se sparge fragmente de sticla pot fi imprastiate .Zgarierea ,ciobirea sau presarea tubului este foarte periculoasa si estetotal interzisa.

La curatarea de praf sau a stropilor de apa de pe carcasa sau fata TV, cablul de alimentare de la retea trebuie mai intai deconectat, apoi se sterge receptorul cu o carpa moale uscata. Pe timp de furtuna cu fulgere, deconectati atat cablul de retea cat si cablul de antenna pentru a evita defectarea TV. Toate reglajele interioare trebuie facute de personal specializat.

2. Atentionari

Atentie!

Acest simbol avertizeaza in privinta existentei unor tensiuni periculoase in interiorul aparatului care sunt suficient de puternice pentru a provoca electrocutarea. Nu desfaceti capacul aparatului . Apelati la personal calificat.

Atentie!

Pentru a evita pericolul de incendiu sau de electrocutare nu expuneti TV la ploaie sau la umezeala.

Atentie!

Nu scapati si nu impingeti obiecte prin decuparile capacului in interiorul TV.Evitati sa introduceti orice fel de lichid.

Atentie!

Daca TV este introdus intr-un compartiment sau o incinta inchisa mentineti distanta minima conform imagine. Supraincalzirea poate conduce la reducerea duratei de viata a receptorului si poate fi foarte periculoasa.

Atentie!

Nu impingeti niciodata in TV sau nu va asezati pe el. Trebuie supravegheati copii.

Atentie!

Nu asezati TV pe o suprafata instabila,raft sau masa. Pot apare raniri sau defectari ale TV in cazul in care cade de pe locatia respective.

Atentie!

Cand receptorul TV nu este folosit o perioada mai mare de timp este recomandat sa fie decuplat de la priza.

Atentie!

Evitati expunerea TV la lumina directa a soareluisau la late surse de incalzire.

Nu asezati TV pe alte produse care produc caldura, ex. video playere, amplificatoare audio.

Nu blocati gaurile de ventilatie din spatele TV. Ventilatia este esentiala pentru evitarea supraincalzirii componentelor interne. Nu asezati cablul de retea sub TV.

Atentie!

Aparatul nu trebuie spalat sau udat, nu asezati vase cu lichid deasupra acestuia. Toate butoanele de operare sunt pe fata aparatului si trebuie sa ramana tot timpul libere.

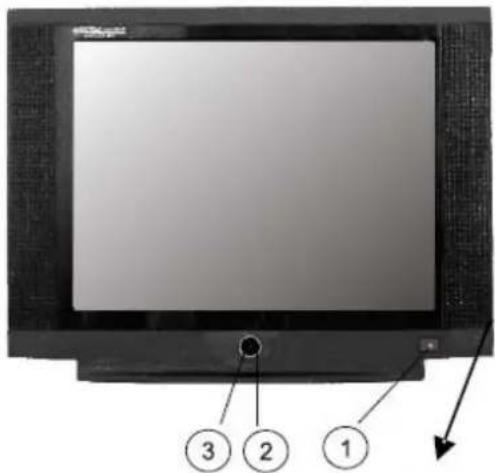

3.Asezarea butoanelor

1. Comutatorul SWITCH
2. Senzorul telecomenzii
3. Indicator alimentare
4. Intrare AV laterala
5. Buton TV/AV
6. Buton Menu
7. Buton Volum sus/jos
8. Program sus/jos
9. Intrare Antena(75 ohmi)
10. AV OUT
11. AV IN 1
12. SCART
13. Cablu retea AC.

Pot fi conectate urmatoarele aparate:

Video recorder, camera video, casetofon si amplificatoare audio, etc.

- Rugam tineti cablul de retea neconectat pana conectati celelalte aparate.

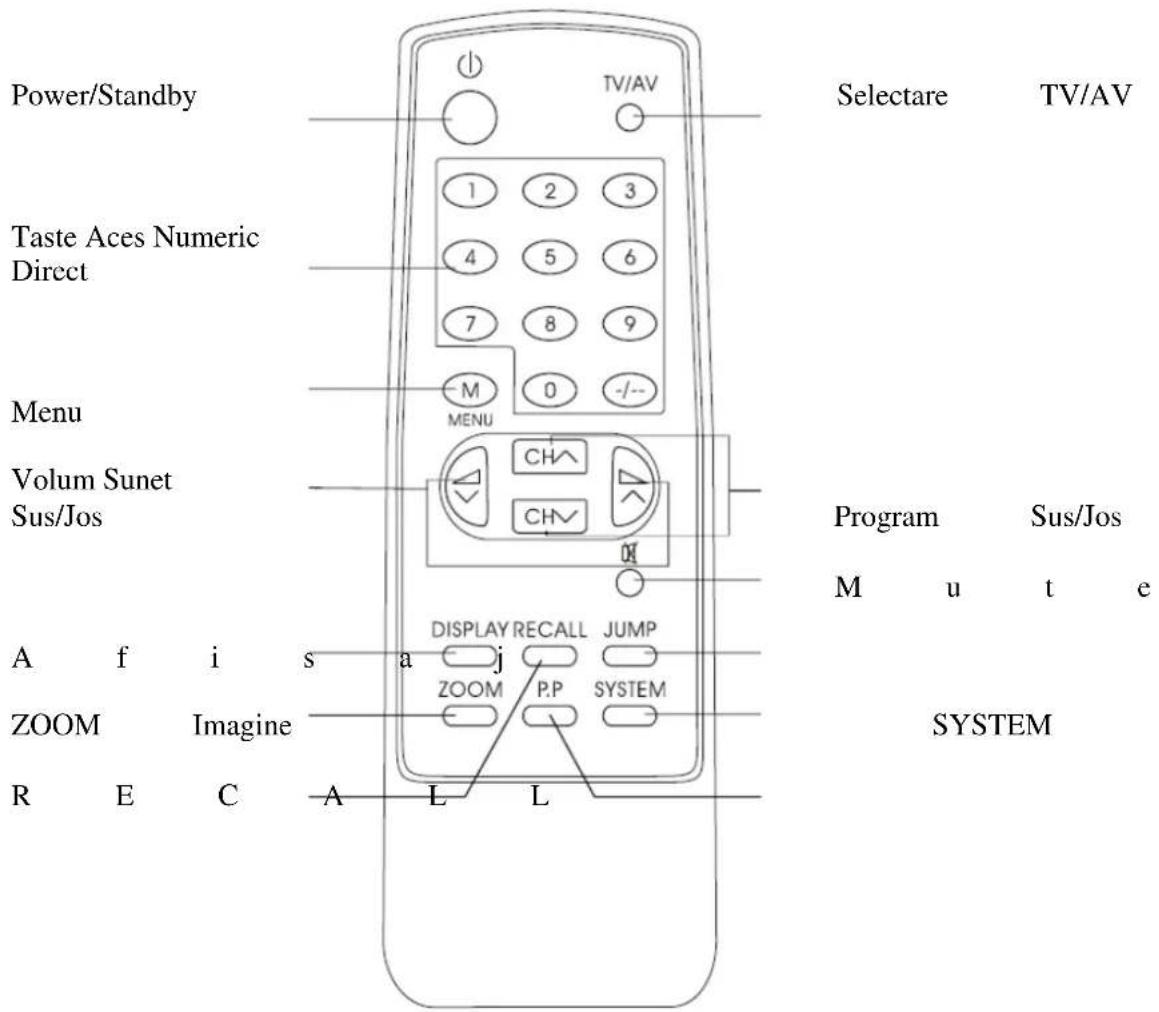

5. TELECOMANDA

6. BUTOANELE TV

6-1. Power/Stand-By ON/OFF

Cu apuratul Pornit,se poate opri folosind Telecomanda. Aceasta stare se numeste Standby.In acest mod se poate porni TV apasand butoanele Canal Sus/Jos de pe fata TV. Nota: Acest TV are functia Oprire Automata .In cazul lipsei semnalului TV se opreste automat dupa 10 minute

6-2 Program Sus/Jos

Apasati tasta [P+] pentru program Sus Apasati tasta [P-] pentru program Jos.

6-3. Cuatare prin Acces Direct

Folositi tastele numerice de pe telecomanda si veti selecta direct Canalele intre 0 si 199. Sau apasati repetat butonul “-/--” pentru a alege modul direct “-” canal cu un singura cifra “- -” canale cu doua cifre “- - -” canale cu trei cifre.

6-4. Controlul Volumului

Apasati tasta [V+] pentru a creste Volumul Apasati tasta [V-} pentru a descreste Volumul.

Apasati tasta [ZOOM] pentru a schimba astfel:

16:9 -- inaltimea imaginii este redusa. - imaginea este extinsa.

6-6. SLEEP

Apasati butonul [SLEEP] repetat Timpul de oprire automata se modifica astfel: 240 minute in pasi de 15 minute.

6-7. Selectarea TV/AV

Se poate selecta sursa video apasand

tasta [TV/AV]

Apasand aceasta tasta iesirea de sunet va fi temporar deconectata. Apasati tasta [MUTE] din nou ,sau Volum Sus/Jos pentru a reveni la sunet normal.

Aceasta tasta va readuce afisajul pe ecran. Apasati din nou pentru a elimina afisajul De pe ecran.

\*Mod Menu

] menu afisat ☐ dispare direct.

Numar Program Sistem Culoare Sistem Sunet

6-11 EFFECT Imagine

Apasand repetat aceasta tasta, efectele imaginii se modifica astfel.

6-12 GAME (Jocuri)

Apasati tasta [HOLD] pentru a intra in functia jocuri Apasati tasta [V+]/[V-] pentru a muta cutia de la dreapta la stanga.

Apasati tasta [MENU] pentru a porni din nou.Apasati tasta [

] pentru a iesi din joc.

6-13 LOCK(Blocare)

Apasand

tasta ] apare[menu blocare

apare

pe

ecran.

Apasand correct cifrele parolei fixate anterior

poate fi folosit menu blocare.

Selectati fiecare functie folosind tastele [P+] [P-]

B Fiecare valoare poate fi schimbata cu

Tastele [V+] [V-]

C. CHILD LOCK(blocare acces copii) va fi Blocat/deblocat pentru acest program
D. HOTEL MODE a fi oprit/pornit.
E. VOLUME LIMIT limiteaza valoarea volumului
F. La schimbarea parolei, trebuie selectat “NEW PASSWORD”(parola noua) si apasata tasta [V+] [V-] menu “CHANGE PIN”(schimba pinul) apare pe ecran.

*NEW PIN:introduceti patru cifre dorite de dvs.

*CONFIRM:introduceti din nou parola corect pentru confirmare.

G. Apasati tasta [

] sau [

] pentru a elimina menu blocare de pe ecran.

Nota: * Menu tune (cautare) nu va apare cand programul este blocat.

* Parola initiala “0000” Dupa ce ati fixat noua parola ,totusi parola de urgenta “4100” este active.

7. Procedura de Cautare.

7.1 Functia Auto Search (Cautarea Automata): Cautarea Automata si Memorarea (ASM) este activa pe

instalare programe de la antena.

Folosind tasta [MENU] de pe panoul fata al TV sau tasta [MENU] de pe telecomanda pentru a porni ASM

A. Apasati tasta [MENU] repetat pentru a selecta "SEARCH"
B. Apasati tasta [P+] sau [P-] pentru a allege “AUTO SEARCH”
C. Apasati tasta [V+] sau [V-] pentru a porni ASM si a memora lista programelor (0 – 199)
D. Asteptati pana cand s-a terminat cautarea.

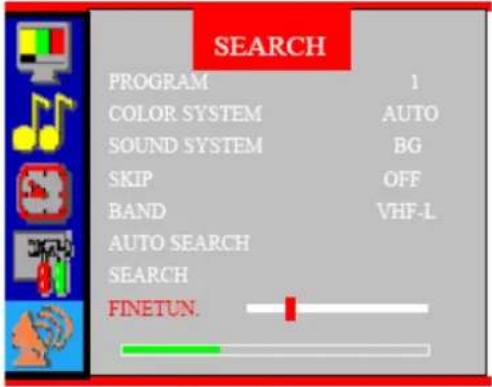

7-2 SEARCH(Cautare)

Functie: Cautare Manuala pentru programele de pe antenna.

A. Apasati repetat tasta [MENU] pentru a alege "SEARCH
B. Folosind tastele [P+] [P-] alegeti “PROGRAM” Folositi [V+] sau [V-] sau tastele numerice pentru a schimba Numarul Programului.
C. Apasati tasta [P+] sau [P-] pentru a selecta "BAND" Apasati tastele [V+] sau [V-] pentru aschimba banda.
D. Apasati tastele [P+] sau [P-] pentru a selecta "SEARCH"
E. Apasati [V+] sau [V-] pentru a porni cautarea.
F. Asteptati pana functia este completa.

7-3 FINE TUNING (Cautarea Fina) Functie: Cautare Fina pentru programarile curente.

A. Apasati repetat tasta [MENU] pentru a selecta "SEARCH"
B. Folosind tastele [P+] sau [P-] pentru a selecta "PROGRAM"
Folositi tastele [V+] sau [V-] pentru a schimba Numarul Programului.
C. Folosind tastele [V+] sau [V-] selectati "FINE TUNE"
D. Folositi tastele [V+] sau [V-] pentru a regal cea mai bunareceptie.

7-4 .SKIP(salt) Functie: Folosita pentru a sari programele. Dupa fixarea pe “ON”(pornit) programul nu este selectat la folosirea tastelor [P+] / [P-].

A. Apasati repetat tasta [MENU] pentru a selecta "SEARCH"
B. Folosind tastele [P+] sau [P-] pentru a selecta “PROGRAM” Folositi tastele [V+] sau [V-] pentru a schimba Numarul Programului.
C. Folosind tastele [P+] sau [P-] selectati “SKIP” Folositi tastele [V+] sau [V-] pentru a alege “ON” sau “OFF”

1. MENU OPERARE

8-1. Tasta [MENU]

Apasati tasta [MENU] constant pentru a naviga prin selectiile MENU astfel:

8-2. MENU PICTURE(menu imagine) Functie :Stralucire ,Contrast, Culoare, Granulatie ,Ton.

A. Selectati fiecare functie cu tastele [P+] / [P-]
B. Fiecare valoare poate fi controlata prin tastele [V+] / [V-]
C. Repetati oricare functie daca este necesar.

NOTA: Reglajul TNT va apare numai la receptia unui semnal NTSC.

Folositi tastele [V+]/[V-] pentru a activa "ON" /dezactiva"OFF" ecranul albastru

D. Folosind tastele [P+]/[P-] alegeti "PICTURE ENHANCE" Folositi tastele [V+]/[V-] pentru a activa "ON" /dezactiva"OFF" banda neagra

E. Folosind tastele [P+]/[P-] alegeti “EXCHANGE” Folositi tastele numerice sau [-/--] pentru a schimba numarul. Folosind tasta [V+] sau [V-] schimbarea este oprita.

F. Folosind tastele [P+]/[P-] alegeti “GAME” Folositi tastele [V+]/[V-] pentru a afisa GAME pe ecran.SANKE

Apasati [V+]/[V-] sarpele se roteste la dreapta sau stanga.

Apasti [MENU] jocul incepe din ou.

Apasati [ ? ] pentru a iesi din joc.

G. Folosind tastele [P+]/[P-] alegeti “CALENDAR” Folositi tastele [V+]/[V-] pentru a afisa CALENDAR Dupa ce s-a afisat CALENDER pe ecran, folosind [P+]/[P-] schimbati anul. Folosind tatsele [V+]/[V-] schimbati luna.

2007 9
Su	Mo	Tu	We	Th	Fr	Sa
						1
2	3	4	5	6	7	8
9	10	11	12	13	14	15
16	17	18	19	20	21	22
23	24	25	26	27	28	29
30

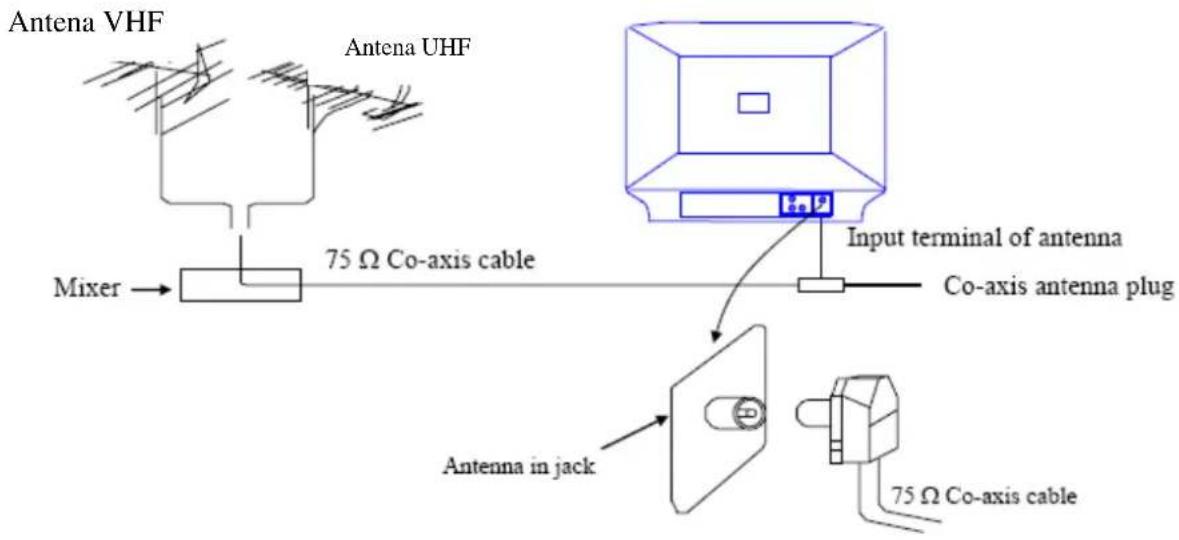

9. Instalarea TV

Conectati antenna sau o sursa de semnal video.

1. Folositi cablu coaxial sau un convertor de impedanta 300-75 ohmi pentru a conecta antena la mufa de antena de pe panoul spate al aparatului.
2. Conectati sursa de semnal video la mufa intrare video si audio de pe panoul spate al aparatului.

Instalarea bateriilor si inlocuirea acestora din telecomanda.

1. Intoarceti telecomanda cu butoanele in jos Apasati in jos si trageti capacul compartimentului bateriilor in directia sagetii.

2. Instalati doua baterii noi asigurandu-va ca ati respectat Polaritatile (+) si (-) marcate in interiorul Compartimentului

3. Inchideti compartimetul bateriilor prin operatia inversa.

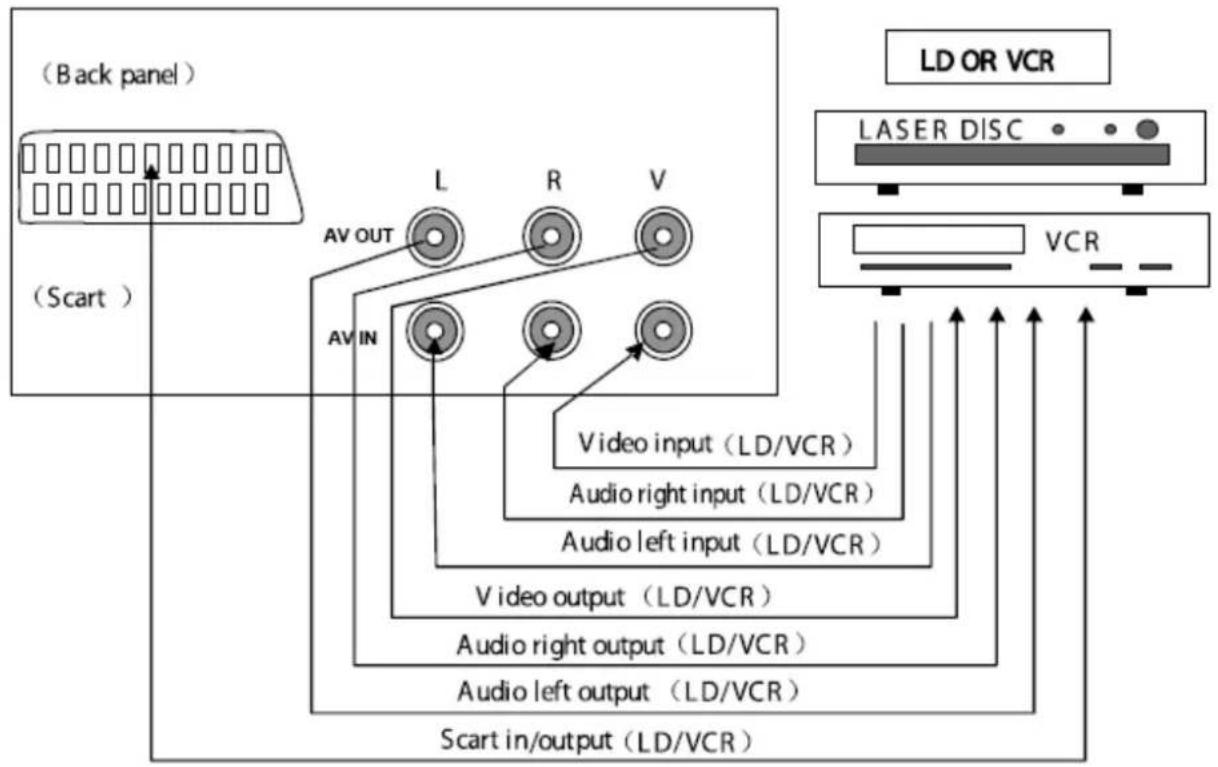

1. In mod AV, conectati semnalul extern la mufele de pe panoul spate al aparatului ca mai jos.

1. In mod AV, conectati semnalul extern la mufele laterale conform imaginii de mai jos.

10. In caz de probleme

Simptom Verificati urmatorii parametrii
Imagine	Sunet
Fara imagine	Fara sunet	1.Verificati daca cablul de retea este cuplat la priza2. Verificati daca butonul MAIN SWITCH POWER este apasat3. Verificati nivelul la Contrast,Stralucire si Volum sa nu fie la minim
Normal Fara sunet Verificati daca TV este in modul MUTE sau volumul este minim.Inercati apasand butonul VOL+
Fara culoare Normal Verificati daca culoarea este la minimCu zgomot Verificati daca sistemul de sunet/culoare este corect
Cu benzi Cu zgomot TV este interferat electric de automobile ,motoare ,neoane,etc
Cu punct albe	Cu zgomot	1. Verificati daca cablul de antena este rupt sau deconectat.2. Verificati daca a fost schimbata directia anetenei.
Imagine dublata	Normal Verificati daca nu a fost schimbata directia anetenei
Imagine neclara	Normal sau slab Programati canalele din nou
Cu spoturi	Normal	1. TV a fost mutat pornit2. Verificati daca aveti obiecte magnetice prin preajma.
Telecomanda nu functioneaza		Bateriile sunt consummate sau incorrect instalate.

11. Caracteristici Tehnice

Sistem RF de Televiziune PAL,SECAM B/G ,D/K, I

Sistem Culoare Video PAL,NTSC 3.58/4.43

Canale si Frecvente VHF Canale inf (VL) = 46.25 la 168.25 MHz

VHF Canale sup (VH)= 175.25 la 463.25

UHF canale (UHF) = 471.25 la 863.25MHz

Canale de Televiziune

200

-Pozitii

de

Memorare

Tensiune de alimentare AC 130 – 260V,50/60Hz

Putere Consumata < 65 W

Dimensiune ecran 14 inch este 37 cm

Putere Audio 2 x 3 W (RMS)

Acest simbol prezent pe produs sau pe ambalaj semnifica faptul ca produsul respectiv nu trebuie tratat ca un deseu menajer obisnuit .Nu aruncati aparatul la gunoiul menajer la sfarsitul duratei de functionare ,ci duceti-l la un centru de colectare autorizat pentru reciclare .In acest fel veti ajuta la protejarea mediului inconjurator si veti putea impiedica eventualele consecinte negative pe care le-ar avea asupra mediului si sanatatii umane.

Pentru a afla adresa celui mai apropiat centru de colectare :

- Contactati autoritatile locale ;

- Accesati pagina de internet :www.mediu.ro

- Solicitati informatii suplimentare de la magazinul de unde ati achizitionat produsul

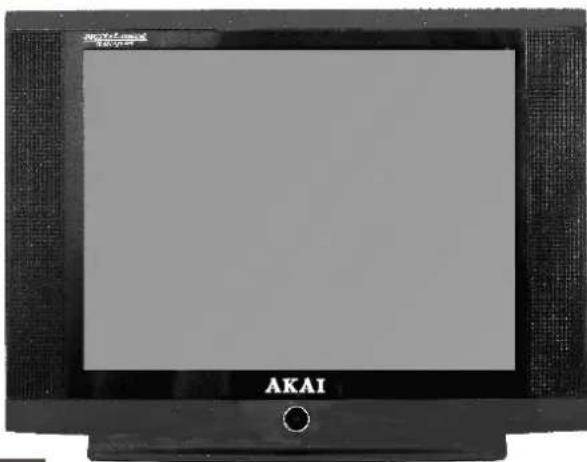

AKAI

COLOUR TV RECEIVER

MODEL: CT-1421ANF

C€

INSTRUCTION MANUAL

IMPORTANT
