Tip produs	Șurubelniță fără fir
Marcă	Blaupunkt
Model	CD2010
Tensiune	4 V
Viteză fără sarcină	0-320 rpm
Cuplu maxim	5 Nm
Setări cuplu	7+1 (inclusiv modul de găurire)
Capacitate baterie	2000 mAh (Li-ion)
Tip mandrină	Hexagonal de 1/4 inch
Port de încărcare	USB Type-C
Timp de încărcare	60 minute (aprox. 2 ore la 20°C)
Direcție de rotație	În sensul acelor de ceas / În sens invers (CW/CCW)
Lampă de lucru LED	Da, oprire automată la 10-15 sec după eliberarea declanșatorului
Oprire automată	Da
Dimensiuni (L x l x Î)	19.4 x 3.75 x 3.75 cm
Greutate	0.35 kg
Nivel de zgomot (presiune sonoră)	69 dB(A) (K=5 dB)
Emisie de vibrații (găurire)	1.654 m/s² (K=1.5 m/s²)
Accesorii incluse	26 de biți, carcasă din plastic
Utilizare prevăzută	Găurire în lemn, metal, beton, plăci ceramice, materiale plastice; înșurubare
Curățare	Ștergeți cu o cârpă umedă; nu scufundați în apă
Caracteristici de siguranță	Izolație dublă, protecție la supraîncălzire, oprire automată
Reparații	Doar de către profesioniști autorizați de service
Garanție	Garanție standard a producătorului (detalii în manual)

Întrebări frecvente - CD2010 BLAUPUNKT

Cum schimb direcția de rotație pe Blaupunkt CD2010?

Pentru a schimba direcția de rotație, apăsați butonul superior pentru înșurubare (sensul acelor de ceas) sau butonul inferior pentru deșurubare (invers sensului acelor de ceas). Asigurați-vă că unealta este complet oprită înainte de a comuta.

Cât timp durează încărcarea bateriei?

Timpul de încărcare este de aproximativ 60 de minute prin USB Type-C. La 20°C, încărcarea completă durează aproximativ 2 ore. Dacă indicatorul nu se aprinde, lăsați bateria să se răcească.

Ce înseamnă setările de cuplu?

Există 7 poziții de cuplu plus un mod de găurire (pictogramă burghiu). Cuplul mai mic este pentru șuruburi scurte, cuplul mai mare pentru sarcini mai dificile. Modul de găurire dezactivează ambreiajul pentru cuplu maxim.

Pot folosi această șurubelniță pentru găurirea betonului?

Da, CD2010 este proiectată pentru găurire în lemn, metal, beton, plăci ceramice și materiale plastice. Selectați modul de găurire (ultima setare de cuplu) pentru cele mai bune rezultate.

Cum înlocuiesc bitul sau accesoriul?

Glisați manșonul de blocare înainte pentru a elibera bitul curent, introduceți noul bit în mandrina hexagonală de 1/4", apoi eliberați manșonul pentru a-l bloca în poziție.

Ce ar trebui să fac dacă lampa de lucru LED rămâne aprinsă?

Lampa LED se stinge automat la 10-15 secunde după eliberarea declanșatorului. Dacă rămâne aprinsă, declanșatorul poate fi blocat sau întrerupătorul defect. Contactați service-ul.

Este CD2010 potrivită pentru utilizare intensivă?

Este o șurubelniță fără fir pentru uz casnic. Pentru aplicații profesionale intensive, luați în considerare un model cu cuplu mai mare. Gestionează eficient majoritatea sarcinilor de bricolaj.

Cum curăț și întrețin șurubelnița?

Curățați numai cu o cârpă umedă. Nu utilizați solvenți și nu scufundați în apă. Păstrați fantele de ventilație libere de resturi. Depozitați într-un loc uscat.

Ce măsuri de siguranță ar trebui să iau?

Purtați ochelari de protecție și protecție auditivă. Țineți mâinile departe de piesele în rotație. Nu utilizați în apropierea materialelor inflamabile. Deconectați întotdeauna de la încărcător înainte de întreținere.

Ce fac dacă bateria nu se încarcă?

Asigurați-vă că încărcătorul este conectat corect. Dacă bateria este fierbinte din cauza soarelui, lăsați-o să se răcească înainte de încărcare. Dacă tot nu funcționează, contactați service-ul Blaupunkt pentru asistență.

MANUAL DE UTILIZARE CD2010 BLAUPUNKT

Maşină de înşurubat cu accumulator

Akumuliatorinis atsuktuvas

Akukruvikeeraja

Akumulatora skrūvgriezis

Pentru a obține cea mai mare satisfacție, a vă bucura de performanța produsului și pentru a afla toate caracteristicile și funcțiile acestuia, vă rugăm să citiți acest manual înainte de a utiliza acest produs.

Înainte de a utiliza dispozitivul, citiți instrucțiunile de utilizare și urmați instrucțiunile conținute în acestea. Producătorul nu este responsabil pentru nicio daune cauzate de utilizarea dispozitivului contrar utilizării prevăzute sau de funcționare necorespunzătoare.

Manualul de instrucțiuni trebuie păstrat astfel încât să poată fi utilizat și în timpul utilizării ulterioare a produsului.

• Aparatul este utilizat numai pentru uz casnic. Nu utilizați în alte scopuri decât cele prevăzute.
• Aparatul trebuie conectat exclusiv la o priză cu caracteristici compatibile cu valorile înscrise pe plăcuța de identificare.
• Asigurați-vă că consumul total de energie al tuturor dispozitivelor conectate la priza de perete nu depășește sarcina maximă a siguranței.

- În cazul în care utilizati un cablu prelungitor, asigurați-vă că consumul total de energie al aparatului conectat la cablul prelungitor nu depășește parametrii de sarcină ai cablului prelungitor. Cablul prelungitor trebuie să fie aranjat astfel, încât să se evite tragerea sa accidentală și împiedicarea de acesta.

- Nu permiteți ca cablul de alimentare a aparatului să atârne pe marginea unei mese sau un raft, sau să atingă o suprafață fierbinte.

- Aparatul nu este proiectat pentru a fi controlat prin intermediul unui temporizator extern, a unei telecomenzi separate sau a altui echipament, care poate porni aparatul în mod automat.

- Înainte de efectuarea lucrărilor de întreținere trebuie să deconectați neapărat aparatul de la sursa de alimentare.

• Deconectând cablul de alimentare trebuie să trageți întotdeauna de ștecher. Niciodată nu
• trebuie să scoateți cablul de alimentare din priză trăgând de cablu, deoarece priza sau cablul poate să se deterioreze sau în cazuri extreme se poate ajunge la o electrocutare soldată cu moartea.
• Nu lăsați echipamentul conectat la priză fără supraveghere.
• Nu scufundați aparatul în apă sau orice alt lichid.
• Dispozitivul ar trebui să fie curățat în mod regulat în conformitate cu recomandările descrise în secțiunea privind curățarea și întreținerea.
• Nu așezați aparatul în apropierea surselor de căldură, de flăcări, sau lângă un element de încălzire electric sau un cuptor fierbinte. Nu-l plasați pe nici un alt dispozitiv.
• Acest aparat poate fi folosit de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice și mintale limitate, și de persoane cu lipsă de experiență și cunoștințe, în cazul în care va fi asigurată o supraveghere adecvată sau va fi efectuată o instruire privind utilizarea aparatului într-un mod sigur, astfel încât, pericolele asociate cu acesta să fie ușor de înțeles.
  Copiii nu ar trebui să se joace cu aparatul. Copiii fără supraveghere nu trebuie să efectueze curățarea și întreținerea aparatului.
• Este necesară o prudență maximă atunci când utilizați aparatul în apropierea copiilor sau animalelor de companie. Nu permiteți copiilor să se joace cu aparatul.
• Nu folositi aparatul în apropierea materialelor inflamabile.
• Nu expuneți aparatul la acțiunea condițiilor meteorologice (ploaie, soare, etc.) și nu-l utilizați în condiții de umiditate ridicată (băi, case de camping umede).
• Verificați periodic starea cablului de alimentare. În cazul în care, cablul de alimentare ne deconectat se va deteriora, atunci acesta trebuie înlocuit la producător sau la un punct de service specializat sau de către o persoană calificată,

pentru a evita pericolul.

- Nu utilizati aparatul cu un cablu de alimentare, un ștecher deteriorat sau dacă a fost scăpat pe jos sau deteriorat în vreun alt mod sau funcționează defectuos. Nu reparați singuri aparatul, deoarece acest lucru poate provoca șoc electric. Aparatul deteriorat trebuie dus la un centru de service corespunzător pentru verificare sau reparații. Orice reparații pot fi efectuate numai de punctele de service autorizate. Reparația necorespunzătoare poate duce la un pericol serios pentru utilizator.

- Utilizați numai accesorii originale la aparat sau recomandate de către producător. Utilizarea accesoriiilor nerecomandate de producător poate duce la deteriorarea aparatului și punerea în pericol a siguranței de utilizare.

- Păstrați-vă locul de muncă ordonat și bine iluminat.

- Dezordinea si iluminarea insuficienta duc la accidente.

- Nu utilizați unelte electrice în atmosfere potențial explozive, adică în prezența lichidelor, gazelor sau prafului inflamabile.

- Un moment de neatenție poate duce la pierderea controlului instrumentului.

- Dacă sunt disponibile instrumente de extracție sau colectare a prafului, verificați dacă acestea sunt atașate și funcționează corect. Utilizarea unor astfel de scule electrice reduce riscul prezentat de prezența prafului.

- Nu vă aplecați prea departe cu unealta electrică. Mențineți o postură și un echilibru stabil. Datorită acestui lucru, veți avea un control mai bun asupra uneltei electrice în situații neprevăzute.

- Evitați pornirea accidentală a uneltei electrice. Asigurați-vă că întrerupătorul de alimentare este în poziția OPRIT înainte de a conecta unealta electrică la rețea. Mutarea uneltei electrice cu degetul pe declanșator sau conectarea uneltei electrice la rețeaua de alimentare după pornire poate duce la accidente.

- Purtați îmbrăcăminte adecvată. Nu lucrați în haine largi și nu purtați bijuterii în timpul lucrului. Păstrați părul, îmbrăcămintea și mănușile departe de piesele în mișcare. Piesele mobile ale uneltei electrice pot prinde și trage hainele largi, bijuteriile sau părul lung.

- Scoateți toate cheile sau uneltele de pe unealta electrică înainte de a o porni. O unealtă sau o cheie conectată în continuare la partea rotativă a uneltei electrice poate provoca vătămări corporale.

- Când lucrați cu unelte electrice, fiți atenți, concentrați-vă asupra muncii și folosiți bunul simț. Nu utilizați unealta electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Chiar și un moment de neatenție atunci când lucrați cu unealta electrică poate duce la un accident grav.

- Tineți copiii departe de zona de lucru și NU permiteți copiilor să tragă de cablul de alimentare - acest lucru poate provoca vătămări grave.

- Aşezati și utilizati întotdeauna unealta electrică pe o suprafață stabilă, plană și plană.

- Înainte de a face orice reglare, de a schimba accesoriiile sau de a depozita unelte electrice, rotiți comutatorul de alimentare în poziția oprit pentru a deconecta unealta electrică de la sursa de alimentare. Aceste acțiuni preventive reduc riscul de pornire accidentală a uneltei electrice.

- Verificați dacă carcasa este deteriorată înainte de fiecare utilizare.

- Asigurați-vă că orificiile de ventilație nu prezintă depuneri.

- Aparatul poate fi utilizat numai într-un mediu uscat, bine luminat.

- Acest instrument nu trebuie utilizat de către persoanele sub 16 ani.

- Atunci când efectuați lucrări în care scula sau adaptorul de prindere ar putea intra în contact cu fire electrice ascunse,

țineți scula electrică numai de suprafețele izolate. Contactul sculei sau al adaptorului de prindere cu un conductor electric sub tensiune poate provoca transmiterea tensiunii la părțile metalice neizolate ale sculei electrice, cu riscul de electrocutare.

• Pierderea controlului sculei electrice poate duce la vătămări corporale.
• Folosiți detectoare adecvate pentru a localiza instalația sau solicitați asistență de la furnizorul local de servicii. Contactul cu firele sub tensiune poate duce la incendiu sau șocuri electrice. Deteriorarea furtunului de gaz poate duce la o explozie. Spargerea unei conducte de apă provoacă daune materiale.
• Tineți bine în mâini scula electrică. La strângerea și slăbirea șuruburilor și a bolțurilor, pot apărea periodic cupluri de reactie ridicate.
• Protejați piesa de lucru. Prinderea piesei de prelucrat într-un dispozitiv de prindere sau într-o menghină este mai sigură decât dacă o țineți în mână.
• Unealta electrică este proiectată pentru găurirea în lemn, metal, beton, plăci ceramice și materiale plastice.
• Înainte de a o pune jos asigurați-vă că unealta electrică este complet oprită.
• În cazul blocării uneltei de lucru, opriți imediat unealta electrică. O unealtă blocată poate duce la un cuplu de reacție ridicat care provoacă recul.
• Nu utilizați la o viteză de rotație mai mare decât viteza maximă de rotație a burghiului utilizat. Dacă viteza este prea mare, burghiul se poate rupe.
• Începeti întotdeauna să găuriți la viteză mică și mențineți burghiul în contact cu piesa de prelucrat.
• Aplicați presiune numai în linie dreaptă cu burghiul. Nu presați prea tare unealta și burghiul.
• Se recomandă utilizarea unui mâner suplimentar. Reduce

riscul de a pierde controlul asupra uneltei electrice.

- Protecția auditivă trebuie purtată atunci când găuriți folosind funcția de.

- Utilizați numai unelte de tăiere curate și ascuțite (de exemplu, burghie). Utilizarea uneltelor tocite reduce eficiența muncii și crește riscul de accidente.

- Selectați modul de lucru și instrumentul de lucru în funcție de tipul piesei de lucru.

- Verificați starea capacului de protecție împotriva prafului. În caz de deteriorare, înlocuți-l cu unul nou sau returnați dispozitivul la un centru de service profesionist.

- Atunci când unele materiale sunt prelucrate, în aer se adună praf, care poate reprezenta o amenințare pentru sănătate, poate provoca reacții alergice, boli respiratorii și poate contribui la apariția cancerului. Aveți grijă de buna ventilație a locului de muncă și utilizați măști de praf cu clasă de protecție corespunzătoare.

- Materialele care conțin azbest pot fi prelucrate numai de personal instruit corespunzător.

- Mașina poate fi utilizată numai în încăperi închise cu ventilație eficientă.

- Fiți foarte prudenți atunci când schimbați unealta de lucru. Poate fi foarte fierbinte și/sau ascuțită imediat după utilizare. Se recomandă utilizarea mănușilor de protecție.

- Încărcați acumulatorii numai în încărcătoarele specificate de producător. Există pericol de incendiu dacă încărcătorul, care este conceput pentru a încărca un anumit tip de acumulatori, nu este utilizat conform destinației.

- Acumulatorul trebuie utilizat numai în echipamentul producătorului. Aceasta este singura modalitate de a proteja acumulatorul de o supraîncărcare periculoasă.

- Utilizați uneltele electrice numai cu accumulatorii destinați acestora. Utilizarea altor accumulatori poate prezenta un risc de vătămare corporală și un pericol de incendiu.

• Obiectele ascuțite, cum ar fi cuiele sau șurubelnița, precum și forțele externe pot deteriora accumulatorul. Acumulatorul poate produce un scurtcircuit intern și se poate arde, exploda sau se poate supraîncălzi.
• Acumulatorul atunci când nu este utilizat, trebuie ținut departe de obiecte metalice, cum ar fi agrafe de hârtie, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea scurtcircuita bornele accumulatorului. Un scurtcircuit între bornele accumulatorului poate provoca arsuri sau incendii.
• Se pot produce vapori dacă accumulatorul este deteriorat sau nu este utilizat conform destinației. Acumulatorul poate lua foc sau poate exploda. Asigurați-vă că există acces la aer proaspăt și contactați un medic dacă simțiți vreun disconfort. Vaporii pot irita tractul respirator.
• Nu desfaceți acumulatorul. Există pericolul unui scurtcircuit.
• Așteptați până când scula electrică se oprește înainte de a o lăsa jos. Unealta de lucru se poate bloca și poate duce la pierderea controlului sculei electrice.
• Depozitarea sau utilizarea accumulatorului în condiții necorespunzătoare poate provoca scurgeri de electrolit. Evitați contactul cu electrolitul, iar în caz de contact accidental, spălați pielea cu apă. În cazul în care electrolitul pătrunde în ochi, solicitați sfatul medicului. Scurgerile de electrolit din accumulator pot provoca iritații sau arsuri ale pielii.
• Atunci când efectuați lucrări în care scula sau adaptorul de prindere ar putea intra în contact cu fire electrice ascunse, țineți scula electrică numai de suprafețele izolate. Contactul sculei sau al adaptorului de prindere cu un conductor electric sub tensiune poate provoca transmiterea tensiunii la părțile metalice neizolate ale sculei electrice, cu riscul de electrocutare.

SIMBOLURI

• Următoarele simboluri pot apărea în instructiunile de utilizare sau pe plăcuța de identificare a sculei.
• Aceste marcaje conțin informații importante despre produs și sfaturi privind modul de utilizare a acestuia.

	Citiți manualul de utilizare.		Utilizați încălțăminte de protecție
	Produsul îndeplinește cerințele standardelor de siguranță CE		Utilizați mijloace de protecție a urechilor
			Purtați mănuși de protecțieAvertisment general
	Eliminați produsul în conformitate cu directiva WEEE		Purtați îmbrăcăminte de protecție
LI-ION	Conține accumulator de litiu-ion		Purtați mască de protecție
	Produsul are dublă izolație electrică		Purtați ochelari de protecție
	Pericol de incendiu		Utilizați cască de protecție
	Pericol de electrocutare		Utilizați mijloace de protecție a căilor respiratorii

Dacă pe aparat se află simbolul coș de gunoi barat, aceasta înseamnă că produsul care intră sub incidența Directivei Europene 2012/19/EU. Vă rugăm să consultați cerințele sistemului local de colectare a echipamentelor electrice și electronice uzate. Trebuie să procedați în conformitate cu reglementările locale. Se interzice aruncarea acestui produs împreună cu gunoiul menajer. Eliminarea corectă a produsului dumneavoastră vechi va preveni consecințe negative asupra mediului înconjurător și asupra sănătății umane.

Aparatul este dotat cu baterii care intră sub incidența Directivei Europene 2006/66/CE. Bateriile nu trebuie aruncate împreună cu deșeurile menajere. Vă rugăm să consultați reglementările locale pentru colectarea separată a bateriilor, deoarece eliminarea corectă va ajuta la prevenirea posibilelor consecințe negative asupra mediului înconjurător și asupra sănătății umane.

Informații privind protecția mediului

Ambalajul include numai elementele necesare. Au fost depuse toate eforturile, pentru ca cele trei materiale care intră în componenta ambalajului să fie ușor de separat: carton (cutie), spumă de polistiren (securitate interior) și polietilenă (pungi, folii de protecție). Aparatul

este fabricat din materiale care pot fi supuse reciclării și reutilizării din nou după dezasamblarea acestora de către o companie specializată. Respectați reglementările locale cu privire la depozitarea materialelor de ambalare, a bateriilor uzate și a echipamentelor inutile.

Produsul a fost fabricat din materiale și componente de înaltă calitate care pot fi supuse reciclării și utilizate din nou.

UTILIZATI ECHIPAMENTE DE PROTECTIE INDIVIDUALĂ

• Purtati ochelari de protectie în conformitate cu standardul En166
• Purtati măsti de protectie în conformitate cu standardul En149
• Folositi alte echipamente de protectie personală de precizie, în funcție de tipul de muncă desfășurat.

Descrierea dispozitivului

1. Mançon de blocare
2. Ambreiaj (reglarea forței)
3. Butoane de directie de rotație
4. Comutator pornit/oprit
5. Port de încărcare (USB Type-C)
6. Indicator de nivel al bateriei
7. Mâner

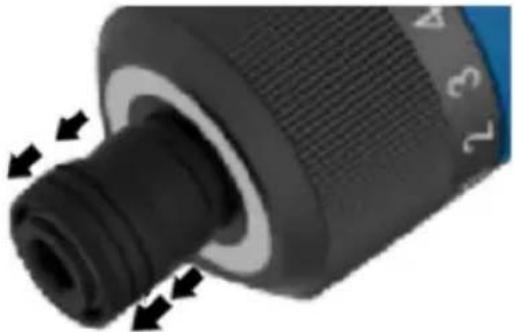

Înlocuirea ataşamentelor

Pentru a debloca manşonul, glisați-l afară așa cum se arată, apoi introduceți capacul corespunzător, eliberați-l pentru a bloca capacul în manşon.

Setarea sensului de rotație

Pentru a utiliza funcția de înșurubare, apăsați butonul de sus al dispozitivului, pentru a utiliza funcția de deșurubare, apăsați butonul de jos al dispozitivului.

Pornit/Oprit

Utilizați comutatorul (4) pentru a porni/opri dispozitivul.

ÎNCĂRCAREA ACUMULATORULUI

• Introduceți fișa încărcătorului în priza bateriei
• Conectați încărcătorul la sursa de alimentare
• Timpul de încărcare completă a accumulatorului la temperatura de 20°C este de 2 ore
• Este posibil ca indicatorul luminos să nu se aprindă dacă accumulatorul se supraîncălzește din cauza luminii solare directe sau a altor factori. Dacă se întâmplă acest lucru, lăsați accumulatorul să se răcească și apoi reluați procesul de încărcare.
• Din cauza compoziției chimice interne, este posibil ca accumulatorii care nu au fost folosiți niciodată sau care nu au fost folosiți pentru o perioadă lungă de timp să nu-și atingă capacitatea maximă la prima sau a doua utilizare. Acesta este un fenomen temporar. Repetați procesul de încărcare de trei ori pentru a restabili performanța optimă a accumulatorului.

UTILIZAREA DISPOZITIVULUI

NOTĂ: Înainte de a porni dispozitivul pentru prima dată, citiți punctele de avertizare de la începutul manualului.

PORNIREA LUMINII DE LUCRU

• Apăsați butonul de declanșare pentru a aprinde lumina de lucru (4).
• Lumina rămâne aprinsă în timp ce butonul de declanșare este apăsat
• Lumina se stinge la 10-15 secunde după ce declanșatorul este eliberat.

SELECTAREA MOMENTULUI DE TORSIUNE

• Rotiți comutatorul de cuplu în poziția dorită (5) pentru a selecta cuplul de torsiune
• Există 7+1poziții indicate pe comutatorul de cuplu.
• Alegeti un cuplu de torsiune redus pentru a lucra cu şuruburi scurte la sarcini mai puțin solicitante.
• Fiecare comutație în sensul acelor de ceasornic înseamnă o creștere a cuplului de torsiune generat.
• Poziția de cuplu maxim este poziția de găurire indicată pe controller prin pictograma de găurire (6). În această poziție, mecanismul de ambreiaj nu va fi activ în timpul lucrărilor de înșurubare mai solicitante.

CURĂȚARE ȘI ÎNTRETINERE

Curățați scula cu o cârpă umedă. Nu utilizati agenți de curățare care conțin solventi. Nu scufundați dispozitivul în apă. Nu curățați scula cu apă de la un furtun sau cu un jet de apă sub presiune. Opriți aparatul înainte de curățare.

Date tehnice:

Tensiune: 4 V

Viteză fără sarcină: 0-320 rpm

Cuplu maxim: 5 Nm

Setări de cuplu reglabile: 7+1

Capacitatea bateriei: 2000 mAh

Tip mandrină: 1/4" hexagonală

Port de încărcare: USB tip C

Funcția de rotații spre stânga, spre dreapta

Lumina de lucru cu LED-uri

Funcția de oprire automată

Durată de încărcare: 60 de minute

Dimensiuni: 19,4 x 3,75 x 3,75 cm

Greutate: 0,35 kg

Zgomot

Nivelul de zgomot tipic ponderat A determinat în conformitate cu En62841:

Nivelul presiunii acustice (LpA): 69 dB (A)

Incertitudinea măsurării (K): 5 dB (A)

Nivelul de zgomot în timpul funcționării poate depăși: 80 dB (A).

Utilizați echipamente de protecție a auzului!

Vibratii

Valoarea totală a vibrațiilor (suma triaxială a vectorilor) determinată în conformitate cu standardul En62841:

Emisia de vibrații (ah): 1,654 m/s²

Incertitudinea măsurării (K): 1,5 m/s²

Mod de operare: găurire în metal

SVARBI INFORMACIJA
