CD2010 - Vrtačka-šroubovák BLAUPUNKT - Bezplatný návod k obsluze

Typ výrobku	Akumulátorový šroubovák
Značka	Blaupunkt
Model	CD2010
Napětí	4 V
Otáčky naprázdno	0-320 ot/min
Maximální krouticí moment	5 Nm
Nastavení krouticího momentu	7+1 (včetně režimu vrtání)
Kapacita baterie	2000 mAh (Li-ion)
Typ sklíčidla	1/4" hexagonální
Nabíjecí port	USB Type-C
Doba nabíjení	60 minut (při 20°C cca 2 hodiny)
Směr otáčení	Ve směru hodinových ručiček / Proti směru hodinových ručiček (CW/CCW)
LED pracovní světlo	Ano, automatické vypnutí 10-15 s po uvolnění spouště
Automatické zastavení	Ano
Rozměry (D x Š x V)	19.4 x 3.75 x 3.75 cm
Hmotnost	0,35 kg
Hladina hluku (akustický tlak)	69 dB(A) (K=5 dB)
Emise vibrací (vrtání)	1,654 m/s² (K=1,5 m/s²)
Součástí balení	26 bitů, plastové pouzdro
Určené použití	Vrtání do dřeva, kovu, betonu, keramických obkladů, plastů; šroubování
Čištění	Otřete vlhkým hadříkem; neponořujte do vody
Bezpečnostní prvky	Dvojitá izolace, ochrana proti přehřátí, automatické zastavení
Opravy	Pouze autorizovaným servisem
Záruka	Standardní výrobní záruka (podrobnosti v návodu)

Často kladené otázky - CD2010 BLAUPUNKT

Jak změním směr otáčení na Blaupunkt CD2010?

Pro změnu směru otáčení stiskněte horní tlačítko pro šroubování (ve směru hodinových ručiček) nebo dolní tlačítko pro povolování (proti směru hodinových ručiček). Před přepnutím se ujistěte, že je nástroj zcela zastaven.

Jak dlouho trvá nabití baterie?

Doba nabíjení je přibližně 60 minut přes USB Type-C. Při 20°C trvá plné nabití asi 2 hodiny. Pokud indikátor nesvítí, nechte baterii vychladnout.

Co znamenají nastavení krouticího momentu?

K dispozici je 7 poloh krouticího momentu plus režim vrtání (ikona vrtáku). Nižší moment je pro krátké šrouby, vyšší pro náročnější úkoly. Režim vrtání deaktivuje spojku pro maximální krouticí moment.

Mohu tento šroubovák použít k vrtání do betonu?

Ano, CD2010 je určen pro vrtání do dřeva, kovu, betonu, keramických obkladů a plastů. Pro nejlepší výsledky zvolte režim vrtání (poslední nastavení krouticího momentu).

Jak vyměním bit nebo nástavec?

Posuňte zajišťovací objímku dopředu, abyste uvolnili stávající bit, vložte nový bit do 1/4" hexagonálního sklíčidla a poté uvolněte objímku, aby se zajistila na místě.

Co mám dělat, když LED pracovní světlo zůstane svítit?

LED světlo se automaticky vypne 10-15 sekund po uvolnění spouště. Pokud zůstane svítit, může být spoušť zaseknutá nebo spínač vadný. Kontaktujte servis.

Je CD2010 vhodný pro náročné použití?

Jedná se o akumulátorový šroubovák pro domácí použití. Pro náročné profesionální aplikace zvažte model s vyšším krouticím momentem. Zvládá většinu kutilských úkolů efektivně.

Jak čistit a udržovat šroubovák?

Čistěte pouze vlhkým hadříkem. Nepoužívejte rozpouštědla ani neponořujte do vody. Udržujte větrací otvory volné od nečistot. Skladujte na suchém místě.

Jaká bezpečnostní opatření bych měl dodržovat?

Používejte ochranné brýle a chrániče sluchu. Udržujte ruce mimo rotující části. Nepoužívejte v blízkosti hořlavých materiálů. Před údržbou vždy odpojte od nabíječky.

Co dělat, když se baterie nenabíjí?

Ujistěte se, že je nabíječka správně připojena. Pokud je baterie horká od slunečního záření, nechte ji před nabíjením vychladnout. Pokud stále nefunguje, kontaktujte servis Blaupunkt.

NÁVOD K OBSLUZE CD2010 BLAUPUNKT

Akumulátorový šroubovák

Akumulátorový skrutkovač

Akkus csavarhúzó

Akumulatorski vijačnik

Akumulatorski odvijač

Chcete-li dosáhnout nejvyšší spokojenosti, užít si výkon produktu a naučit se všechny jeho vlastnosti a funkce, přečtěte si před použitím tohoto produktu tento návod.

Před použitím zařízení si přečtěte návod k obsluze a dodržujte pokyny v něm uvedené. Výrobce neručí za škody způsobené používáním zařízení v rozporu s jeho určením nebo nesprávnou obsluhou.

Návod k obsluze uschovejte tak, aby jej bylo možné použít i při pozdějším použití produktu.

• Zařízení je určeno výhradně k domácímu použití.
  Nepoužívejte je k jiným účelům, než pro které je určeno.
• Zařízení připojujte výhradně do zásuvky, která splňuje parametry uvedené na popisném štítku.

- Ujistěte se, že celkový odběr proudu všech zařízení připojených do nástěnné zásuvky nepřekračuje maximální zatížení pojistek.

- Jestliže používáte prodlužovací kabel, zkontrolujte, zda celkový příkon spotřebiče připojeného k prodlužovacímu kabelu nepřekračuje parametry zatížení prodlužovacího kabelu. Prodlužovací kabel uložte tak, abyste předešli nežádoucím zachycení a zakopnutí.

- Napájecí kabel zařízení nesmí nikdy viset dolů přes hranu stolu či police, nesmí přicházet do kontaktu s horkým povrchem.

- K ovládání zařízení nesmí být používán vnější časový spínač, samostatný dálkový ovladač nebo jiný přístroj, který může zařízení automaticky zapnout.

- Než přistoupíte k údržbovým činnostem, vždy vypněte napájení přístroje.

- Napájecí kabel odpojíte tak, že jej uchopíte za vidlici a vytáhnete ze zásuvky. Nikdy

- kabel neodpojujte tahem za samotný kabel, mohlo by dojít k poškození vidlice

- nebo kabelu, v krajním případě může dojít až ke smrtelnému úrazu elektrickým proudem.

- Neponechávejte zařízení zapojené do zásuvky bez dozoru.

- Je zakázáno ponořovat zařízení do vody nebo do jiné tekutiny.

- Zařízení je nutné pravidelně čistit podle doporučení uvedených v oddíle o Čištění a údržbě zařízení.

- Zařízení neumístujte v blízkosti zdrojů tepla, ohně, elektrického topného přístroje nebo na horké troubě. Nepokládejte je na jiný přístroj.

- Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi či s nedostatečnými zkušenostmi či znalostmi pouze pod dohledem nebo po poučení o bezpečném používání spotřebiče, a pokud si jsou vědomy příslušných rizik. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti bez dozoru.

- Jestliže se v blízkosti zapnutého spotřebiče pohybují děti či domácí zvířata, dbejte zvýšené opatrnosti. Nedovolte dětem, aby si se spotřebičem hrály.

- Nepoužívejte zařízení v blízkosti snadno zápalných látek.

- Spotřebič nevystavujte působení atmosférických vlivů (deště, slunce atd.) a nepoužívejte jej v podmínkách zvýšené vlhkosti (koupelny, vlhké kempové chatky).

- Pravidelně kontrolujte stav napájecího kabelu. Jestliže dojde k poškození neodpojitelného napájecího kabelu, je nutné jej v zájmu prevence rizika vyměnit u výrobce, ve specializovaném servisu nebo zajistit provedení výměny kvalifikovanou osobou.

- Nepoužívejte zařízení s poškozeným napájecím kabelem či vidlicí, jestliže zařízení spadlo nebo bylo jakkoliv jinak poškozeno či nefunguje správně. Nikdy neprovádějte opravy přístroje, hrozí nebezpečí úrazu. Poškozené zařízení odevzdejte do příslušeného servisu, který provede kontrolu

či opravu. Jakékoliv opravy mohou provádět pouze autorizované servisní podniky. Nesprávně provedená oprava může vést k vážnému ohrožení uživatele.

- Používejte pouze originální příslušenství nebo příslušenství doporučená výrobcem. Používání příslušenství nedoporučených výrobcem může vést k poškození zařízení a ohrozit bezpečnost uživatele.

- Udržujte své pracoviště uklizené a dobře osvětlené.

- Nepořádek a nedostatečné osvětlení vedou k nehodám.

- Elektrické nářadí nepoužívejte v prostředí s nebezpečím výbuchu, tzn. v přítomnosti hořlavých kapalin, plynů nebo prachu.

- Chvilka nepozornosti může vést ke ztrátě kontroly nad nářadím.

- Pokud jsou k dispozici elektrická nářadí pro odsávání nebo sběr prachu, zkontrolujte, zda jsou připojeny a správně fungují. Použití takového elektrického nářadí snižuje riziko přítomnosti prachu.

- Nenaklánějte se s elektrickým nářadím příliš daleko. Udržujte stabilní polohu těla a rovnováhu. Díky tomu si zachováte lepší kontrolu nad elektrickým nářadím v nepředvídaných situacích.

- Vyhněte se nechtěnému spuštění elektrického nářadí. Před připojením elektrického nářadí k elektrické síti zkontrolujte, zda se vypínač nachází ve vypnuté poloze (OFF). Přenášení elektrického nářadí s prstem na spoušti nebo připojování elektrického proudu k síti po jeho zapnutí může vést k nehodě.

- Noste vhodné oblečení. Nepracujte ve volném oblečení a při práci nenoste šperky. Udržujte své vlasy, oděv a rukavice mimo pohyblivé části. Pohyblivé části elektrického nářadí mohou zachytit a vtáhnout volný oděv, šperky nebo dlouhé vlasy.

- Před spuštěním elektrického nářadí z něj odstraňte všechny

klíče nebo nástroje. Nástroj nebo klíč, který je stále připojen k rotující části elektrického nářadí, může způsobit zranění.

- Při práci s elektrickým nářadím budťe opatrní, soustředťe se na práci a používejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážné nehodě.

- Udržujte děti mimo pracovní oblast a NEDOVOLTE dětem, aby tahaly za napájecí kabel - mohlo by to způsobit vážné zranění.

- Elektrické nářadí vždy umístěte a používejte na stabilním, rovném a vodorovném povrchu.

- Před prováděním jakýchkoli úprav, výměnou příslušenství nebo před odložením elektrického nářadí otočte hlavní vypínač do polohy vypnuto, abyste nářadí odpojili od zdroje napájení. Taková preventivní opatření snižují riziko náhodného spuštění elektrického nářadí.

- Před každým použitím zkontrolujte kryt, zda není poškozený.

- Ujistěte se, že jsou ventilační otvory bez nečistot.

- Zařízení lze používat pouze v suchém, dobře osvětleném prostředí.

- Toto nářadí by neměly používat osoby mladší 16 let.

- Při provádění prací, při nichž by mohlo dojít ke kontaktu nářadí nebo upevňovacího prvku se skrytými elektrickými kabely, držte elektrické nářadí pouze za izolované povrchy. Pokud se nástroj nebo upevňovací prvek dostane do kontaktu s napájecím kabelem pod napětím, může přenést napětí na neizolované kovové části elektrického nářadí, což představuje riziko úrazu elektrickým proudem.

- Ztráta kontroly nad elektrickým nářadím může vést ke zranění osob.

- Použijte vhodné detektory za účelem nalezení instalace nebo se obratte na místního poskytovatele služeb. Kontakt s kabely pod napětím může způsobit požár nebo úraz

elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Proražení vodovodního potrubí způsobí materiální škody.

- Elektrické nářadí držte pevně. Při utahování a povolování šroubů a vrutů se mohou občas vyskytnout vysoké reakční momenty.

- Zajistěte obrobek. Upevnění obrobku do upínacího zařízení nebo svěráku je bezpečnější než jeho držení v ruce.

- Elektrické nářadí je určeno pro vrtání do dřeva, kovu, betonu, dlaždic a plastů.

- Před odložením se ujistěte se, že se elektrické nářadí úplně zastavilo.

- Pokud se pracovní nástroj zablokuje, ihned elektrické nářadí vypněte. Zablokovaný nástroj může vést k vysokému reakčnímu momentu způsobujícímu zpětný ráz.

- Nepracujte na vyšších otáčkách, než je maximální rychlost vrtáku, který používáte. Při příliš vysokých otáčkách se vrták může zlomit.

- Vždy začinejte vrtat při nízké rychlosti a držte špičku vrtáku v kontaktu s obrobkem.

- Vyvíjejte tlak pouze v přímé linii s vrtačkou. Na vrtačku a vrták příliš netlačte.

- Doporučuje se použití přídavné rukojeti. Snižuje ona riziko ztráty kontroly nad elektrickým nářadím.

- Při vrtání s příklepem používejte ochranu sluchu.

- Používejte pouze čisté a ostré řezné nástroje (např. vrtáky). Používání tupých nástrojů snižuje efektivitu práce a zvyšuje riziko úrazů.

- Zvolte pracovní režim a příslušenství odpovídající typu zpracovávaného materiálu.

- Zkontrolujte stav protiprachového krytu. V případě jeho poškození jej vyměňte za nový nebo odevzdejte zařízení do odborného servisu.

- Při zpracování některých materiálů se do vzduchu dostává

způsobovat alergické reakce, onemocnění dýchacích cest a přispívat k rakovině. Zajistěte dobré větrání pracoviště a používejte protiprachové masky s vhodnou třídou ochrany.

• Materiály obsahující azbest mohou obrábět pouze náležitě vyškolení pracovníci.
• Stroj lze používat pouze v uzavřených místnostech s účinným větráním.
• Bud'te zvláště opatrní při výměně pracovního nástroje. Ihned po použití může být velmi horký a/nebo ostrý. Doporučuje se používat ochranné rukavice.
• Baterie nabíjejte pouze v nabíječkách s parametry udávanými výrobcem. V případě použití nabíječky, která je navržena k nabíjení určitých typů baterií způsobem, který není v souladu se zamýšleným použitím, hrozí nebezpečí požáru.
• Baterie by se měla používat pouze v zařízeních výrobce. Pouze tak lze baterii ochránit před nebezpečným přetížením.
• Používejte elektrické nářadí pouze s baterií, která je pro něj určena. Použití jiných baterií může představovat riziko zranění osob a nebezpečí požáru.
• Ostré předměty, jako jsou hřebíky nebo šroubovák, stejně jako vnější síly mohou baterii poškodit. Mohlo by dojít ke zkratování vnitřní baterie a jejímu spálení, explozi nebo přehřátí.
• Pokud baterii nepoužíváte, měla by být v dostatečné vzdálenosti od kovových součástí, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly zkratovat kontakty baterie. Zkrat mezi kontakty baterie může způsobit popáleniny nebo požár.
• V případě poškození baterie nebo používání v rozporu s určením může docházet k uvolňování výparů. Baterie by se mohla vznítit nebo explodovat. Zajistěte přívod čerstvého vzduchu a v případě příznaků vyhledejte lékaře. Výpary mohou dráždit dýchací systém.

- Neotevírejte baterii. Hrozí nebezpečí úrazu.

- Před odložením elektrického nářadí počkejte, až se zastaví. Pracovní nářadí se může zaseknout a způsobit ztrátu kontroly nad elektrickým nářadím.

- Pokud je baterie skladována nebo používána v nevhodných podmínkách, může z ní unikat elektrolyt. Vyhněte se kontaktu s elektrolytem a v případě náhodného kontaktu opláchněte pokožku vodou. Pokud se elektrolyt dostane do očí, vyhledejte navíc lékařskou pomoc. Elektrolyt vytékající z baterie může způsobit podráždění pokožky nebo popáleniny.

- Při provádění prací, při nichž by mohlo dojít ke kontaktu nářadí nebo upevňovacího prvku se skrytými elektrickými kabely, držte elektrické nářadí pouze za izolované povrchy. Pokud se nástroj nebo upevňovací prvek dostane do kontaktu s napájecím kabelem pod napětím, může prénést napětí na neizolované kovové části elektrického nářadí, což představuje riziko úrazu elektrickým proudem.

SYMBOLY

• V návodu k použití nebo na typovém štítku nářadí se mohou objevit následující symboly.
- Tyto symboly obsahují důležité informace o produktu a tipy, jak jej používat.

	Přečtěte si uživatelskou příručku. Používejte ostní obuv
	Výrobek splňuje požadavky bezpečnostních norem ES		Používejte ochranu sluchu
			Používejte ochranné rukavice.Všeobecné varování
	Výrobek zlikvidujte v souladu s ustanoveními směrnice WEEE		Používejte ochranný oděv.
LI-ION	Obsahuje lithium-ionotovou baterii		Používejte ochrannou masku
	Výrobek má dvojitou elektrickou izolaci		Používejte ochranné brýle
	Nebezpečí požáru		Noste ochrannou přilbu
	Nebezpečí úrazu elektrickým proudem		Používejte ochranu dýchacích cest:

Je-li produkt označen tímto symbolem přeškrtnuté popelnice, podléhá produkt evropské směrnici 2012/19/EU. Seznamte se s požadavky místního systému zpětného odběru elektrických a elektronických zařízení. Postupujte v souladu s místními platnými předpisy. Výrobek nevyhazujte s běžným domácím odpadem. Odborná likvidace starého produktu předchází potenciálnímu poškození životního prostředí a zdraví.

Zařízení je vybaveno baterií, na níž se vztahuje evropská směrnice 2006/66/ES. Baterii nevyhazujte s běžným domácím odpadem. Seznamte se s místními předpisy o zpětném odběru baterií, jelikož odborná likvidace předchází potenciálnímu poškození životního prostředí a zdraví.

Informace o ochraně životního prostředí

Obal se skládá pouze z nezbytně nutných prvků. Byla vynaložena veškerá péče pro snadné třídění tří složek obalu: karton (krabice), polystyrénová pěna (vnitřní ochrana) a polyethylen (sáčky, ochranný arch). Zařízení je vyrobeno z materiálů, které lze recyklovat a po demontáži provedené specializovanou firmou znovu použít. Dodržujt místní předpisy o likvidaci obalových materiálů, použitých baterií a zařízení po skončení životnosti.

Produkt byl vyroben z vysoce kvalitních materiálů a složek, které lze recyklovat a opakovaně používat.

POUŽÍVEJTE OSOBNÍ OCHRANNÉ PROSTŘEDKY

• Používejte ochranné brýle v souladu s normou En166
• Používejte ochranné masky v souladu s normou En149
• Používejte jiné přesné osobní ochranné prostředky v závislosti na druhu prováděné práce.

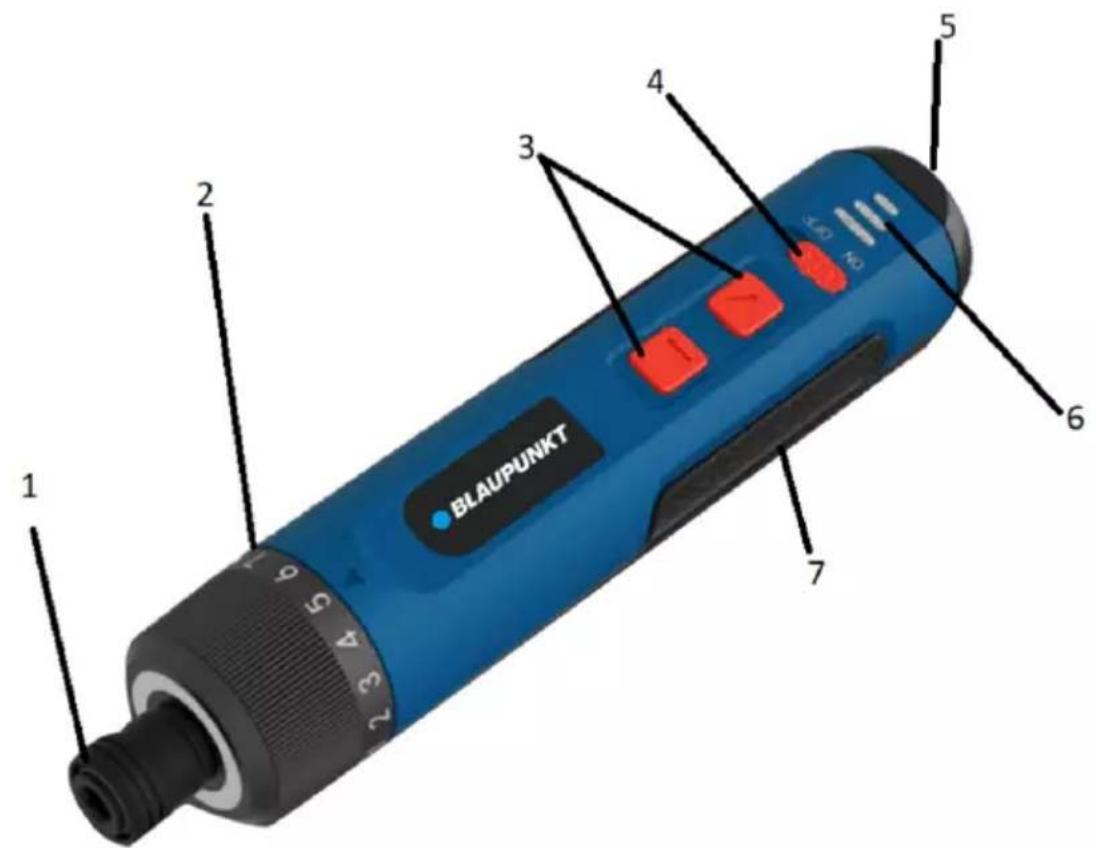

Popis zařízení

1. Zajišťovací pouzdro
2. Spojka (nastavení síly)
3. Tlačítka směru otáčení
4. Vypínač
5. Nabíjecí port (USB Type-C)
6. Indikátor stavu baterie
7. Rukojet

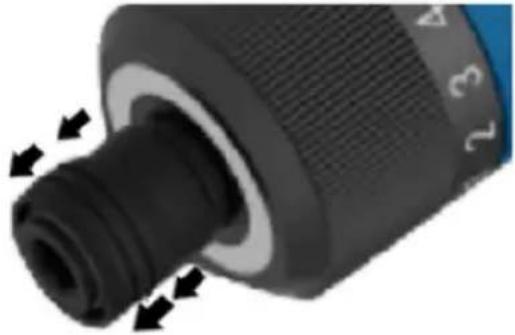

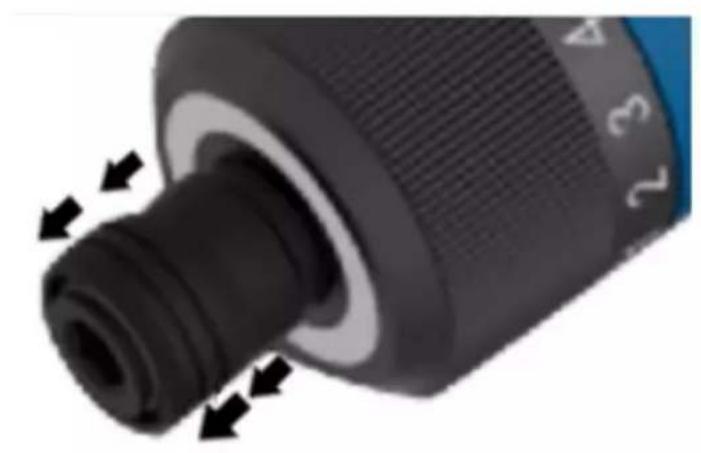

Výměna příloh

Chcete-li objímku odemknout, vysuňte ji, jak je znázorněno na obrázku, poté nasadťe příslušnou krytku a uvolněte ji, abyste krytku v objímce uzamkli.

Nastavení směru otáčení

Pro použití funkce šroubování stiskněte horní tlačítko zařízení, pro použití funkce odšroubování stiskněte spodní tlačítko zařízení.

Zapnuto vypnuto

K zapnutí/vypnutí zařízení použijte vypínač (4).

NABÍJENÍ BATERIE

• Zasuňte zástrčku nabíječky do zásuvky na baterii
• Připojte nabíječku ke zdroji napětí
• Plné nabití baterie při 20 °C trvá 2 hodin
• Kontrolka se nemusí rozsvítit, pokud se baterie přehřívá v důsledku přímého slunečního záření nebo jiných faktorů. Pokud k tomu dojde, nechte baterii vychladnout a poté restartujte proces nabíjení.
• Baterie, které nebyly nikdy použity nebo nebyly používány dlouhou dobu, kvůli svému vnitřnímu chemickému složení nemusí při prvním nebo druhém použití dosáhnout své plné kapacity. Je to pouze dočasný jev. Pro obnovení optimálního výkonu baterie opakujte proces nabíjení třikrát.

POUŽÍVÁNÍ ZAŘÍZENÍ

UPOZORNĚNÍ: Před prvním použitím zařízení si přečtěte varovné body na začátku tohoto návodu.

SPUŠTĚNÍ PRACOVNÍHO SVĚTLA

• Stisknutím spouštěcího tlačítka zapněte pracovní světlo (4).
• Světlo svítí po dobu stisknutí spouštěcího tlačítka
• Světlo zhasne 10-15 sekund po uvolnění spouštěcího tlačítka.

VOLBA KROUTÍCÍHO MOMENTU

• Otočením momentového spínače do požadované polohy (5) zvolte kroutící moment
• Na momentovém spínači je vyznačeno 7+1 poloh.
• Při práci s krátkými šrouby na méně náročných pracích zvolte nízký krouticí moment.
• Každé přepnutí ve směru hodinových ručiček zvyšuje vytvářený točivý moment.
• Poloha maximálního krouticího momentu je poloha vrtání označená na regulátoru ikonou vrtáku (6).

V této poloze nebude spojkový mechanismus při náročnějších šroubovacích pracích aktivní.

ČIŠTĚNÍ A ÚDRŽBA

Zařízení čistěte vlhkým hadříkem. Nepoužívejte čisticí prostředky obsahující rozpouštědla.

Neponořovat zařízení do vody. Zařízení nečistěte hadicí s vodou nebo proudem vody pod tlakem. Před čištěním zařízení vypněte.

Technické údaje:

Napětí: 4 V

Rychlost bez zatížení: 0 - 320 ot./min

Maximální točivý moment: 5 Nm

Nastavitelný točivý moment: 7+1

Kapacita baterie: 2000 mAh

Typ upevnění: 1/4" šestihranná

Nabíjecí port: USB Type-C

Funkce otáčení vlevo, vpravo

Pracovní světlo LED

Funkce automatického zastavení

Příslušenství: bity 26 ks, plastové pouzdro

Doba nabíjení: 60 minutách

Rozměry: 19.4 x 3.75 x 3.75 cm

Hmotnost: 0,35 kg

Hluk

Typická hladina hluku vážená podle stupnice A stanovená v souladu s En62841:

Hladina akustického tlaku (LpA): 69 dB (A)

Nejistota měření (K): 5 dB (A)

Hladina hluku během provozu může překročit: 80 dB (A).

Používejte prostředky na ochranu sluchu.

Vibrace

Celková hodnota vibrací (vektorový součet ve třech osách) stanovená v souladu s normou En62841:

Emise vibrací (ah): 1,654 m/s²

Nejistota měření (K): 1,5 m/s²

Provozní režim: vrtání do kovu

DÔLEŽITÁ INFORMÁCIA

- Počas údržby zariadenie vždy bezpodmienečne odpojte od napájania.

- Pri odpájaní napájacieho kábla ho vždy vytiahnite zo zásuvky tak, že ho budete držať za zástrčku. Nikdy nevyťahujte napájací kábel tahaním za kábel, pretože by sa mohla poškodit’ zástrčka alebo kábel a v extrémnom prípade môže

dokonca dôjst' k smrtelnému úrazu prúdom.

- Udržujte svoje pracovisko upratané a dobre osvetlené.

- Pred každým použitím skontrolujte kryt, či nie je poškodený.

• Vrtanie vždy začínajte pri nízkych otáčkach, a koncovku vrtáka udržiavajte v kontakte s opracovávaným predmetom.

- Pritláčajte iba v smere osi vrtáka. Vítačku ani vrták nepritláčajte príliš silno.

Technické parametre:

Napajanje: 4V

Úroveň akustického tlaku (LpA): 69 dB (A)

Nepresnost (odchýlka) merania (K): 5 dB (A)
