Tip produs	Perforator rotopercutor
Marcă	Tryton
Model	TDW710
Consum de putere	710 W
Tensiune	230 V
Frecvență	50 Hz
Viteză fără sarcină	0-3000 rpm
Tip mandrină	Cu cheie (inel dințat)
Capacitate mandrină	13 mm
Diametru maxim de găurire (oțel)	10 mm
Diametru maxim de găurire (beton)	13 mm
Diametru maxim de găurire (lemn)	24 mm
Greutate (fără accesorii)	2.0 kg
Clasă de protecție	II
Grad de protecție	IP20
Nivel de presiune sonoră	95.5 dB(A)
Nivel de putere sonoră	106.5 dB(A)
Vibrații (găurire metal)	5.261 m/s²
Vibrații (găurire cu percuție)	17.356 m/s²
Moduri de funcționare	Găurire, Perforare
Direcție de rotație	În sens orar / Antiorar
Control viteză	Trăgaci variabil
Accesorii suplimentare	Mâner auxiliar, opritor de adâncime, cheie pentru mandrină
Întreținere	Curățați cu o cârpă umedă; nu utilizați solvenți; depozitați uscat
Producător	PROFIX Ltd., Warsaw, Poland

Întrebări frecvente - TDW710 Tryton

Cum schimb burghiul?

Slăbiți mandrina (1) rotind inelul exterior în sens antiorar cu ajutorul cheii pentru mandrină (10). Introduceți noul burghiu și strângeți rotind inelul exterior în sens orar. Asigurați-vă că cheia este introdusă în toate cele trei găuri.

Care este capacitatea maximă de găurire în beton?

Diametrul maxim de găurire în beton este de 13 mm în modul de percuție.

Cum setez adâncimea de găurire?

Utilizați opritorul de adâncime (9). Introduceți-l în mânerul auxiliar (8) și strângeți. Reglați opritorul astfel încât distanța dintre vârful acestuia și vârful burghiului să fie egală cu adâncimea dorită.

Acest burghiu poate fi folosit pentru înșurubare?

Da, acest burghiu este potrivit pentru strângerea/detașarea șuruburilor și filetare. Setați comutatorul modului de funcționare pe poziția de găurire (simbol burghiu).

Ce măsuri de siguranță ar trebui să iau?

Purtați întotdeauna ochelari de protecție, protectoare auditive și o mască de praf. Utilizați mânerul auxiliar (8) pentru stabilitate. Țineți burghiul de suprafețele de prindere izolate pentru a evita electrocutarea în cazul contactului cu un fir ascuns.

Cum schimb direcția de rotație?

Deplasați maneta de direcție a rotației (3) în poziția dorită: R pentru sens orar, L pentru sens antiorar. Nu schimbați niciodată direcția în timp ce mandrina se rotește.

Ce tip de prelungitor ar trebui să folosesc?

Folosiți un prelungitor destinat utilizării în exterior dacă lucrați în aer liber. Asigurați-vă că parametrii și secțiunea transversală respectă cerințele de putere ale burghiului. Păstrați-l cât mai scurt posibil și complet desfășurat.

Cum curăț și întrețin burghiul?

Folosiți o cârpă moale și umedă (nu udă) cu săpun. Nu utilizați benzină sau solvenți. După găurirea în medii prăfuite, îndepărtați praful de pe orificiile de ventilație și de pe mandrină cu aer comprimat. Depozitați într-un loc uscat și ferit de praf.

Ce ar trebui să fac dacă burghiul nu mai funcționează?

Verificați mai întâi conexiunea cablu de alimentare și siguranțele. Dacă burghiul funcționează intermitent sau produce scântei, periile de carbon poate necesita înlocuire; aceasta ar trebui făcută de un electrician competent. Dacă problemele persistă, trimiteți burghiul la un centru de service autorizat.

Sunt disponibile piese de schimb pentru acest burghiu?

Da, piese de schimb originale sunt disponibile prin centrele de service autorizate. Burghiul ar trebui reparat numai de persoane competente folosind astfel de piese. Producătorul (PROFIX) poate oferi informații suplimentare.

MANUAL DE UTILIZARE TDW710 Tryton

Instrucțiuni de folosire

BORMAŞINĂ CU ROTOPERCUTOR 21

LV

Lietošanas instrukcija

TRIECIENURBJMAŠINA 27

CZ

Návod na obsluhu

PŘÍKLEPOVÁ VRTAČKA 33

A

BEFORE YOU START USING THE MACHINE READ THOROUGHLY THIS MANUAL.

ÎNAINTE DE UTILIZARE, CITIȚI ACESTE INSTRUCTIUNI. Păstrează instrucțiunile pentru o folosire viitoare. ATENȚIE! Citește toate avertismentele referitoare la protecția muncii marcate cu simboluri și toate indicațiile referitoare la utilizarea în siguranță.

Nerespectarea avertismentelor de mai jos, poate duce la accidente și la electrocutare, incendiu și/sau la vătămări corporale.

Păstrează toate avertismentele și indicațiile referitoare la protecția muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la rețea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENTIE! Reguli generale de protectie a muncii.

Siguranța la locul de muncă:

a) La locul de muncă păstrează curățenie și bună iluminare. Zoneleși bancurile delucru aglomerate cheamă accidentele.

b) Nu utilizați unealta electrică în atmosferi explozive, formate din lichide inflamabile, gaze sau lichide. Unelata electrică produce scântei, care pot aprinde praful sau aburii.

c) Tineți copiii departe de locurile în care unealta electrică este folosită. Distragerea atenției poate duce la pierderea atenției asupra uneltei electrice.

ATENTIE! Reguli generale cu privire la utilizarea în siguranță a uneltei.

Siguranța electrică:

a) Ștecherul uneltei electrice trebuie să fie conforme cu priza. Este interzisă modificarea ștecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecție. Nemodificarea ștecherelor și a prizelor micșorează riscul de electrocutare.

b) Evitați să atingeți suprafața de împământenire sau conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală și frigidere. În cazul atingeri părților împământenite, crește riscul de electrocutare.

c) Nu expuneți sculele electrice în condiții de ploaie sau mediu umed. În cazde infiltratie cu apă, creșteriscul de electrocutare.

d) Nu abuzați de cablurile de conectare. Nu folosiți cablul de alimentare la mutarea, tragerea uneltei sau tragerea ștecherului din priză. Păstrați cablul de alimentare departe de surse de căldură, ulei, muchii ascuțite sau părți în mișcare. Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) în cazul în care unealta electrică este folosită în aer liber, conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcționării în aer liber. Folosirea prelungitorului destinat funcționării în aer liber, micșorează riscul de electrocutare.

f) În cazul în care unealta electrică este folosită în mediu umed, este inevitabilă, utilizarea unui dispozitiv de protecție împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micșorează riscul de electrocutare.

ATENTIE! Avertismente generale cu privire la siguranța folosirii uneltei.

Siguranță personală:

a) Acest echipament nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice reduse, senzoriale sau mentale, sau de persoane care nu au experiență sau nu cunosc echipamentul, cu excepția cazului în care are loc sub supraveghere sau în conformitate cu instrucția de folosire a echipamentului, de către o persoană responsabilă pentru siguranța lor.
b) Trebuie să fiți atent, să aveți grijă ce faceți și să păstrați bun simț în timpul folosirii uneltei electrice. Nu folosiți unealta electrică, când sunteți obosiți sau sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu unelata electrică poate cauza vătămări personale grave.
c) Folositi echipament de protecție. Purtați întotdeauna ochelari de protecție. Folosind echipamentul de protecție cum ar fi masca de praf, pantofi cu anti-alunecare, caști sau protecție auditivă, mișsorațirisculde vătămare.
d) Evitați pornirea accidentală. Înainte de conectarea la sursa de alimentare și/sau înainte de conectarea bateriei și înainte de ridicarea sau mutarea uneltei asigurațivă că comutatorul uneltei electrice este în poziția oprită. Mutarea uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la rețeaua de alimentare în poziția pornită poate provoca un accident.
e) Înainte de pornirea uneltei electrice îndepărtați toate uneltele din apropiere. Lăsarea de unelte pe părțile de mișcare ale uneltei electrice poate ducla vătămări corporale.
f) Nu vă aplecați prea mult. Trebuie să stați sigur și să mentineți echilibrul. Acest lucru va permite un control mai bun asupra uneltei electrice în situații neașteptate.
g) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul strâns, hainele și mănușile departe de părțile în mișcare. Hainele largi, bijuteria sau părullung se pot agăța de părțile în mișcare.
h) Dacă echipamentul este potrivit pentru conectarea extractorului de praf extern și a colectorului de praf, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Utilizarea și îngrijirea uneltei electrice:

a) Nu supraîncărcați unealta electrică. Utilizați o unealtă electrică în funcție de puterea necesară muncii efectuate. Unealta electrică corectă va permite o funcționare mai bună și este sigurăin cazul însărcinării, pentru care a fost proiectată.
b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu pornește și nu oprește unealta. Fiecare unealtă electrică care nu porneștes sau nu se oprește este periculoasă și trebuie reparată.

c) Deconectați ștecherul de la sursa de alimentare a uneltei electrice și/sau deconectați bateria înainte de orice setare, schimbare de părți sau depozitare. Aceste mijloace de protecție reduc riscul unei porniri accidentale a uneltei electrice.
d) Unealta electrică nefolosită trebuie depozitată departe de copii și nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucție de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de o persoană fără experiență.
e) Unelata electrică trebuie bine întreținută. Trebuie controlată alinierea sau bruierea pieselor în mișcare, ruperea pieselor și alți factori care pot avea influență la funcționarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreținerea necorespunzătoare a uneltei electrica.
f) Uneltele de tăiere trebuie să fie ascuțite și curate. Întreținerea părților ascuțite ale uneltelor de tăiere reduce riscul de blocare în material și ușurează folosirea.
g) Unealta electrică, echipamentul, uneltele de lucru, etc. trebuiesc folosite în conformitate cu această instrucție, ținând cont de tipul și concondițiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinația, poate duce la situații periculoase.
h) La temperaturi scăzute, sau după o perioadă îndelungată de nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.
i) Pentru curățirea uneltei electrice folosiți o cârpă moale, umedă (nu udă) și săpun. Nu folosiți benzină, diluanți sau alte mijloace care pot deteriora echipamentul.
j) Unealta electrică trebuie depozitată/transportată numai după ce ne-am asigurat că toate elementele în mișcare sunt blocate și asigurate cu ajutorul elementelor originale destinate blocării.
k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat împotriva prafului și a umezelii.
1) Transportul uneltei electric trebuie să aibă loc în ambalajul original, asigurat împotriva deteriorărilor mecanice.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Repararea:

a) Repararea uneltei electrice trebuie efectuată de persoane calificate, care folosesc doar piese de schimb originale. Acest lucru asigură că folosirea uneltei electrice va fi în siguranță.

ATENTIE!

În timpul utilizării uneltei electrice se recomandă respectarea regulilor de bază ale siguranței muncii, pentru a evita incendiile, electrocutarea sau vătămări mecanice.

ATENTIE! BORMAŞINĂ CU ROTOPERCUTOR, avertizări referitoare la siguranță – Siguranța personală:

a) Utilizați protecție auditivă în timpul utilizării bormașini cu rotopercutor. Expunerea la zgomot poate provoca pierderea auzului.
b) În timpul lucrului, când este posibil, ca unealta să

nimerească cabluri electrice ascunse sau propriul cablu de alimentare, unealta electrică trebuie ținută de părțile izolate ale mânerelor. Contactul cu cablul rețelei de alimentare aflate sub tensiune poate cauza transmiterea tensiunii pe părțile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizați instrumente adecvate de localizare a cablurilor ascunse de alimentare sau cereți ajutor de la instituțiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza apariția incendiului sau electrocutarea. Deteriorarea țevii de gaz poate cauza explozie. Perforarea conductei de apă și canalizare poate cauza pagube materiale sau electrocutare.

d) Nu prelucrați materiale care conțin azbest. Azbestul este considerat a fi cancerigen.

e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este foarte periculos. Pulberile de metal ușor se pot aprinde sau exploda.

f) Asigurați elementul prelucrat. Asigurațivă că toate elementele de fixare sunt bine strânse și verificați să nu fie prea mari distanțe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ținerea elementului cu mâna.

g) Unealta trebuie folosită cu mânerul suplimentar livrat cu unealta. Pierderea controlului poate cauza vătămări corporale ale operatorului.

h) Unealta electrică în timpul utilizării trebuie ținută cu ambele mâini de mânerul principal și suplimentar, menținând o poziție stabilă. Utilizarea uneltei electrice este mai sigură dacă este ținută cu ambele mâini.

1) Opriți imediat unealta electrică, dacă se blochează unealta folosită. Fiți pregătiți pentru vibrații puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta electrică este supraînsărcinată, sau când se îndoaie în element.

j) Deconectați imediat unealta de la rețeaua electrică în timpul pauzei, în timpul înlocuirii capetelor, întreținerii, curățirii sau reglării. Înainte de așezarea uneltei electrice pe banc, așteptați până unealta se oprește. Unealta folosită se poate bloca și duce la pierderea controlului asupra acesteia.

k) Este interzisă utilizarea uneltei electrice cu cablul electric deteriorat. Nu atingeți cablul deteriorat; în cazul deteriorării cablului în timpul utilizării, deconectaț stecherul din priză. Cablurile deteriorate măresc riscul de electrocutare.

l) Dacă cablul de alimentare al uneltei electrice este deteriorat, acesta trebuie înlocuit cu un cablu de alimentare accesibil în rețeaua de service.

DESTINAȚIA ȘI CONSTRUCTIA BORMAȘINII:

Bormașina cu rotopercutor este destinată executării de găuri de foraj în lemn, metal, materiale plastice, ceramice, cu rotopercutor în cărămizi, piatră și beton. Unealta este echipată cu sistem de reglare electronică și schimbare direcție în dreapta/stânga și poate fi folosită deasemenea pentru înșurubarea/deșurubarea de șuruburi sau filetare.

Este strict interzisă utilizarea echipamentului în orice alt scop.

Bormașina cu rotopercutor este activată de un motor monofazic și destinată lucrărilor de casă cu intensitate medie. Nu este adecvată pentru lucrări de lungă durată în condiții grele. Este interzisă folosirea uneltei pentru executarea de lucrări care necesită unelte profesionale.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, așa cum a fost indicată mai sus, este interzisă și atrage după sine pierderea garanției precum și privarea de răspundere a producătorului pentru pagubele apărute în urma acestor.

Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului și mediului.

Utilizarea corespunzătoare a uneltei electrice se referă de asemenea și la întreținerea, depozitarea, transportul și reparațiile aparatului.

Unealta electrică poate fi reparată doar în punctele de service menționate de producător. Aparatele alimentate la rețea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminați în totalitate anumiți factori de risc. Datorită construcției și proiectării, putem întălni următoarele pericole:

• Atingerea cu mâna a burghiului în mișcare, a îmbrăcăminții, sau cu cablul de alimentare.
• Arsuri în timpul înlocuirii burghiului. (În timpul funcționării burghiul se încălzește, și pentru a evita arsurile în timpul înlocuirii folosiți mănuși de protecție).
• Reculul elementului prelucrat sau a părților acestuia.
• Curbare/rupere a burghiului.

■ Elemente

• Bormașina cu rotopercutor - 1 buc.
• Mâner suplimentar - 1 buc.
- Limitator adâncime de forare - 1 buc.
• Cheie mandrina - 1 buc.
- Instructii de folosire - 1 buc.
- Fișa de garantie - 1 buc.

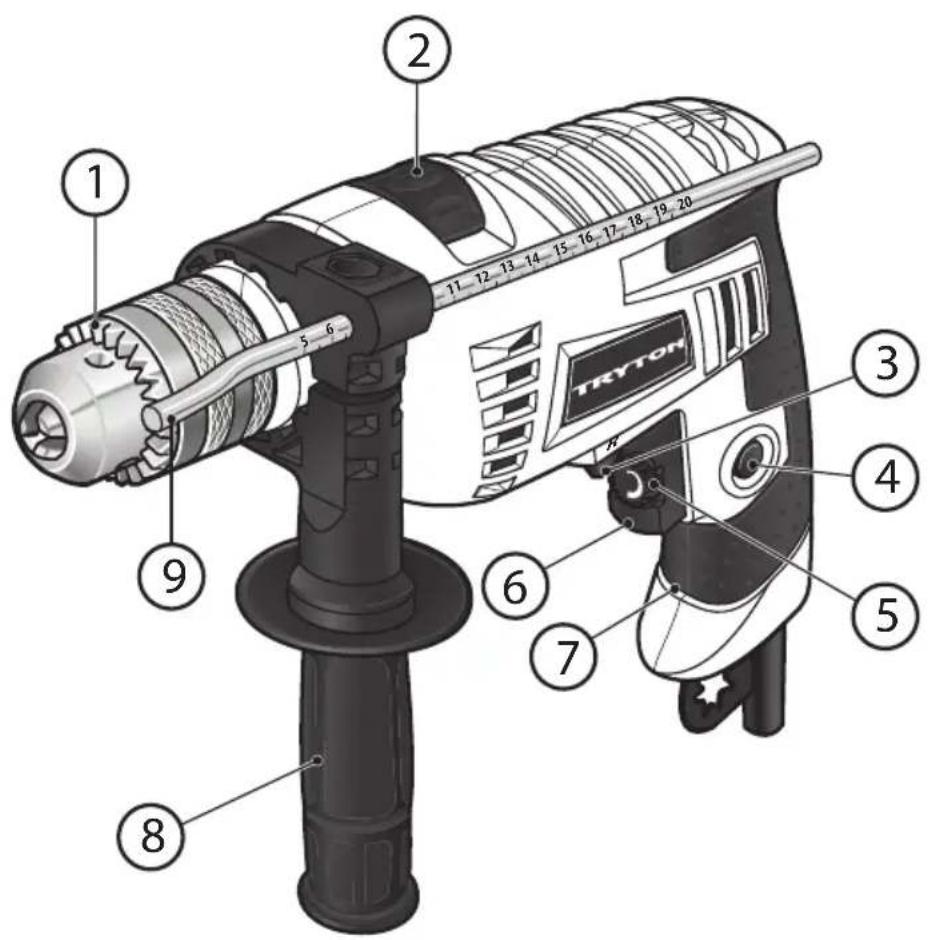

Numerotarea elementelor uneltei este prezentată în figura aflată pe pagina 2 a acestei instrucții de folosire:

1. Mandrină cu coroana dințată
2. Comutator de schimbare tip de lucru foraj fără rotopercuției/cu rotopercuție
3. Comutator de schimbare directie de rotare
4. Blocada comutatorului
5. Buton reglare viteză de rotare
6. Întrerupător
7. Mâner principal
8. Mâner suplimentar
9. Limitator adâncime de forare
10. Cheie pentru mandrina cu coroana dințată

DATE TEHNICE:

MODEL	TDW710
Tensiunea de alimentare	230 V
Frecvența de alimentare	50 Hz
Puterea	710 W
Viteza de rotire în gol	0-3000 /min
Mandrină (cu coroana dințată)	13 mm
Diametrul maxim de foraj	oțel - 10 mm
	beton - 13 mm
	lemn - 24 mm

Greutatea (fără accesorii)	2,0 kg
Clasa echipamentului	II
Protecția	IP20
Nivelul presiunii acustice LpA 95,5 dB(A)
Nivelul puterii acustice LwA	106,6 dB(A)
Nivelul de vibrare conform normie EN 60745-2-1/A11:07
foraj fără rotopercuție (metal),mâner principalahd	5,261 m/s ^2
foraj cu rotopercuție (beton)hd	17,356 m/s ^2
incertitudine K=1,5 m/s ^2

Nivelul menționat de vibrații este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum și dacă nu va fi întreținut corespunzător, nivelul de vibrații ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibrații pe toată durata timpului de funcționare.

Trebuie să introduceți mijloace adiționale de siguranță, care au scopul de a proteja operatorul de efectele de expunere la vibrații, de ex.: Întreținere aparat electric și instrumente de lucru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operațiilor de muncă.

ÎNAINTE DE UTILIZARE:

1. Asigurați-vă că sursa de alimentare are parametrii corespunzători parametrilor bormașinei indicați în tabelul nominal.
2. Asigurați-vă că întrerupătorul bormașinei este în poziția oprită și blocada întrerupătorului (4) este eliberată. Este interzisă lăsarea bormașinei când blocada este activă. Oprirea blocadei are loc prin apăsarea suplimentară a întrerupătorului (6).
3. Mânerul suplimentar (8) se fixează prin așezarea acestuia pe axul mandrinei și se blochează prin răsucirea acestuia. Limitatorul adâncimii de forare (9) trebuie introdus în orificiul mânerului suplimentar și blocat prin răsucirea mânerului suplimentar.
4. În cazul utilizării prelungitorului, asigurați-vă că parametrii prelungitorului, secțiunea cablelor, sunt conforme cu parametrii polizorului. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfășurat în întregime.

ÎN TIMPUL UTILIZĂRII:

■ Alegerea burghiului

La forarea în beton, cărămidă, piatră, folosiți burghie pentru beton. La forarea metalului, materialelor plastice, lemnului (cu diametrul orificiului până la 6 mm) folosiți burghie pentru metal.

La forarea în lemn a orificiilor cu diametrul mai mare de 6mm folosiți burghie pentru lemn.

■ Fixarea burghiului

Se introduce burghiul până la capăt în capul slăbit (1) și îl blocăm prin apăsarea fălcilor cu ajutorul răsucirii inelului exterior cu ajutorul cheii (10), folosind pe rând cele trei orificii ale carcasei capătului (vezi fig: B).

■ Setarea adâncimii de foraj

Cu ajutorul limitatorului adâncimii (9) putem stabili adâncimea de foraj. Tragem limitatorul adâncimii, până când distanța între capătul burghiului și capătul limitatorului va fi conformă cu adâncimea dorită de forare.

■ Schimbarea tipului de lucru

- Forareşiînsurubare/deşurubareşuruburi:

Setăm comutatorul tipului de lucru (2) în poziția «foraj» notată cu simbolul - .

- Forare cu rotopercutie:

Setăm comutatorul tipului de lucru (2) în poziția «foraj cu rotopercuție» notată cu simbolul -T.

ATENTIE: Este interzisă schimbarea tipului de lucru, când capul bormașinei (1) este în mișcare.

■ Schimbarea direcție de rotație

Deplasați comutatorul direcției de rotare (3) până la capăt în poziția corespunzătoare. Notare pe carcasa întrerupătorului: R – rotare conformă cu direcția acelor de ceas, L- rotare în direcție opusă direcției acelor de ceas.

ATENTIE: Este interzisă schimbarea direcției de rotare când capul bormașinei (1) este în mișcare.

■ Pornire/Oprire

Pentru a porni unealta electrică apăsați întrerupătorul (6) și ținați-l apăsat.

Pentru a bloca întrerupătorul în poziția pornită apăsați blocada întrerupătorului (4).

Pentru a opri unealta electricăm întrerupătorul (6) trebuie eliberat, sau când este blocat cu blocada (4), apăsați-l scurt și apoi eliberați-l.

■ Reglarea vitezei de rotire

Prin mărirea sau micșorarea apăsării pe întrerupător (6) putem regla viteza de rotire.

O ușoară apăsare pe întrerupător (6) duce la o viteză de rotare mică. Apăsare mărită, mărește viteza de rotire.

■ Setarea vitezei de rotire

Butonul de reglare viteză de rotire (5) poate fi setat în funcție de viteza dorită. Puteți seta viteza și în timpul functionării.

Viteza de rotire dorită este aleasă în funcție de materialul prelucrat și condițiile de muncă, și o putem seta în timpul unei probe practice.

ÎNLOCUIREA MANDRINEI DE FORAJ :

ATENTIE: Înainte de orice schimbare la unealta electrică, trebuie deconectat stecherul din priza de alimentare.

Mandrina de foraj în bormașină cu rotire în dreapta/stânga este bloată cu ajutorul șurubului cu filet de stânga, Înainte de înlocuirea mandrinei este necesară deșurubarea acestui șurub cu ajutorul șurubelniței corespunzătoare (PH2) din partea din față prin orificiul mandrinei de foraj.

Şurubul cu filet de stânga poate fi deşurubat doar prin răsucire în dreapta.

Pentru a demonta mandrina (1) așezați mașina de găurit pe o suprafață stabilă, de ex. pe banca de lucru și așezați cheia cu furcă (14 mm) în inciziile situate în ax. Țineți mandrina cu o mână și cu cealaltă rotiți cheia în direcția opusă mișcării acelor de ceas, până ce desfiletați mânerul (vezi fig. C).

Montarea mandrinei se efectuează în ordinea inversă.

În soclul mânerului și pe filetul axului nu trebuie să se afle nici un fel de impurități.

INDICATII REFERITOARE LA UTILIZARE:

• După o utilizare îndelungată cu viteză mică de rotire, porniți unealta electrică în gol pentru răcire timp de aproximativ 3 minute la viteză maximă.
• Pentru a fora găuri în plăcile ceramice, mutați comutatorul tipului de lucru (2) în poziția «foraj». După executarea găurilor, mutați comutatorul în poziția «foraj cu rotepercuție» și continuați cu rotopercuție.
• La executarea în beton, piatră și zid, trebuiesc folosite burghie din aliaj solid.
• La forajul în metal, utilizati doar burghie ascuțite pentru metal.

ATENTIE: Alegerea burghiului corect pentru fiecare tip de proces asigură micșorarea vibrațiilor în timpul forajului, fapt care îmbunătățește forarea.

- La înșurubarea/deșurubarea șuruburilor/piulițelor, apropiați capătul de șurub/piuliță când axul bormașinei se rotește.

DEPOZITAREA ŞI ÎNTRETINEREA:

Unealta nu necesită o întreținere specială. Unealta trebuie depozitat întrun loc uscat, nu la îndemâna copiilor, trebuie menținută curată, protejată de umezeală și praf. Condițiile de depozitare trebuieș să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiții atmosferice.

După forajul în beton, praful apărut trebuie îndepărtat cu ajutorul aerului comprimat de pe orificiile de ventilare și mâner. Împiedică deteriorarea lagărelor și îndepărtează pulberea care blochează intrarea aerului de răcire în motor.

TRANSPORT:

Bormașina trebuie transportată și depozitată în ambalaj care o protejează împotriva umezelii, prafului și a obiectelor mici, mai ales trebuieșc asigurate orificiile de ventilare. Elementele mici care infiltrează carcasa pot duce la distrugerea motorului.

DEFECTIUNITIPICEŞIİNDEPÄRTAREAACESTORA:

Bormașina nu funcționează:

- controlați dacă cablul de alimentare este conectat corect sau controlați siguranțele,

Bormașina «întrerupe» sau face scântei:

- controlați și înlocuiti periile de carbon.

ATENTIE! Înlocuirea periilor de carbon poate fi efectuată doar de un electric autorizat.

- dacă unealta electrică nu funcționează, chiar dacă este conectată la alimentare, trebuie trimisă la un service autorizat pe adresa indicată.

PRODUCĂTOR:

PROFIX Sp. z o.o.,

str. Marywilska 34,

03-228 Varşovia, POLONIA

PROTECTIA MEDIULUI ÎNCONJURĂTOR:

ATENTIE: Simbolul prezentat înseamnă interdicția de a amplasa aparatul uzat împreună cu alte deșeuri (sub amenințarea unei amenzi). Componentele periculoase aflate în aparatura electrică și electronică influențează negativ mediul natural și sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea și refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât și în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicațiile imaginilor de pe tabelul nominal și de pe etichetele informative.

«Înainte de cuplare și de a începe operarea trebuie să citiți prezenta instrucțiune»

— «Folosiți întotdeauna ochelari de protecție»

— «Folosiți mijloace de protectie auditivă»

- «Folosiți întotdeauna măști de praf»

L.dz.:DT-C2/d_zg/0101/06.2012

Łomna Las, 14iunie 2012

DECLARAȚIE DE CONFORMITATE CE

PRODUCĂTOR : PROFIX Sp. z o.o.

str. Marywilska 34

03-228 Varşovia, Polonia

Persoana împuternicită pentru pregătirea documentației tehnice:

Mariusz Rotuski, Centrul de Distribuire și Comert PROFIX, str. Dobra 3, Łomna Las, 05-152 Czosnów, Polonia

Prin prezenta, confirmăm că produsul (produsele):

BORMAŞINĂ CU ROTOPERCUTOR, marca TRYTON

230 V∅50 Hz; 710 W; clasa II; 13 mm; n₀: 0-3000/min

cod PROFIX: TIDW710 AT3222

îndeplinește (îndeplinesc) cerințele definite de directivele Parlamentului European și a Consiliului Europei:

- 2006/42/CE (MAD) din 17 mai 2006 referitoare la maşini, care modifică directiva 95/16/CE (Mon. Of. UE L 157 din 09.06.2006, pag. 24 cu mod. ult.)

- 2004/108/EC (EMC); (Mon.Of. UE L 390 din 31.12.2004 cu mod. ult.)

şi au fost produse conform normelor:

EN 60745-1:2009 EN 60745-2-1:2003+A11:2007+A1:2009+A12:2009

EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:2008

Prin împuternicire de Consiliul Administrativ

Mariusz Rotuski

Specialist pentru Asigurarea și Certificarea Calități

e-mail: [e-mail]

PIRMS DARBA SÄKUMA NEPIECIEŠAMS IEPAZITIES AR ŠO INSTRUKCIJU.
