SCJ600 - Espremedor de sucos STANLEY - Manual de utilização gratuito

Tipo de Produto	Centrifugador
Modelo	SCJ600
Marca	Stanley
Potência	800 W
Tensão	120 V / 60 Hz
Capacidade do Sumo	1.0 L
Capacidade do Recipiente de Polpa	1.5 L
Diâmetro do Tubo de Alimentação	75 mm (frutas inteiras)
Configurações de Velocidade	2 velocidades (baixa/alta)
Material da Lâmina	Aço inoxidável
Material do Corpo	Plástico sem BPA
Características de Segurança	Interruptor de segurança do braço de travamento, pés antiderrapantes
Peças Laváveis na Máquina de Lavar Louça	Sim (excluindo a base do motor)
Dimensões (C x L x A)	30 x 25 x 40 cm
Peso	3.5 kg
Garantia	2 anos
Acessórios Inclusos	Jarro de sumo, recipiente de polpa, escova de limpeza

Perguntas frequentes - SCJ600 STANLEY

Como montar o centrifugador SCJ600?

Coloque a base do motor sobre uma superfície plana. Insira o recipiente de polpa e, em seguida, encaixe o cesto do filtro. Trave a tampa alinhando as setas e girando no sentido horário até ouvir um clique. Por fim, coloque o jarro de sumo sob o bico.

Posso extrair sumo de frutas inteiras sem cortá-las?

Sim, o tubo de alimentação tem 75 mm de diâmetro, permitindo extrair sumo de maçãs, laranjas e outras frutas inteiras. Para itens maiores, corte-os em pedaços.

Como limpar o SCJ600?

A maioria das peças é lavável na máquina de lavar louça. Para lavagem à mão, use a escova de limpeza incluída para remover a polpa do filtro. Enxague todas as peças imediatamente após o uso para evitar manchas. Limpe a base do motor com um pano húmido.

Qual é o tempo máximo de funcionamento?

Não opere o centrifugador continuamente por mais de 2 minutos. Após 2 minutos, deixe-o arrefecer por pelo menos 1 minuto antes de retomar.

Por que o centrifugador não está funcionando?

Certifique-se de que a tampa está devidamente travada e o recipiente de polpa está inserido. Verifique se o cabo de alimentação está ligado. Se ainda assim não funcionar, pressione o botão de reinicialização na parte inferior da unidade.

Posso extrair sumo de vegetais de folha verde como couve ou espinafre?

Sim, use a configuração de baixa velocidade para vegetais de folha. Enrole as folhas em uma bola e empurre-as pelo tubo de alimentação com o empurrador. Para melhores resultados, alterne com um pedaço de fruta firme.

O SCJ600 é adequado para fazer leite vegetal?

Este centrifugador foi projetado para frutas e vegetais. Para leite vegetal, deixe as nozes de molho primeiro e passe-as pelo centrifugador. Espere um rendimento menor em comparação com um fabricante de leite vegetal dedicado.

Como armazenar o centrifugador?

Deixe todas as peças secarem completamente antes de armazenar. Monte o centrifugador frouxamente ou guarde as peças separadamente para evitar odores. Mantenha em local seco e fresco.

O que fazer se o centrifugador vibrar excessivamente?

Vibração excessiva geralmente indica carga desequilibrada. Pare o centrifugador, remova a tampa e redistribua a polpa no cesto do filtro. Certifique-se de que o cesto do filtro não está danificado.

Posso substituir o cesto do filtro?

Sim, cestos de filtro de reposição estão disponíveis na Stanley ou em revendedores autorizados. Contacte o serviço de atendimento ao cliente para números de peças e opções de compra.

MANUAL DE UTILIZADOR SCJ600 STANLEY

Português (Tradução das instruções originais) 13

Sua serra tico-tico STANLEY SCJ600 foi projetada para serrar apenas madeira, plástico e metal não ferroso. Esta ferramenta é destinada para usuários profissionais, privados e não-profissionais.

Instruções de segurança

Advertências Gerais de Segurança de Ferramentas Elétricas

Atenção! Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com essa ferramenta elétrica. Caso as advertências e instruções abaixo não sejam seguidas, podem ocorrer choques elétricos, incêndios e/ou lesões graves.

Guarde todos os avisos e instruções para futuras consultas. O termo “ferramenta elétrica” em todas as advertências se refere a ferramentas alimentadas por rede elétrica (com fio) ou por bateria (sem fio).

1. Segurança na Área de Trabalho

a. Mantenha sua área de trabalho limpa e bem iluminada. Áreas desordenadas ou escuras são um convite para acidentes acontecerem.

b. Não opere ferramentas elétricas em atmosferas explosivas, como na presença de poeiras, gases ou líquidos inflamáveis. Essas ferramentas elétricas podem gerar faíscas e inflamar a poeira e os gases.

c. Mantenha crianças ou outras pessoas afastadas da ferramenta em operação. Distrações podem causar perda de controle.

1. Segurança Elétrica

a. Os plugues de ferramentas elétricas devem ser compatíveis com a tomada. Nunca modifique o plugue de forma nenhuma.

Não use plugues adaptadores com ferramentas elétricas (aterradas). Plugues não modificados e tomadas compatíveis reduzem o risco de choques elétricos.

b. Evite que o corpo tenha contato com superfícies aterradas, como tubos, radiadores, fogões e geladeiras. Tem maior risco de choque elétrico se seu corpo estiver aterrado.

c. Não exponha a ferramenta à chuva ou umidade. Penetração de água na ferramenta elétrica aumenta o risco de choque elétrico.

d. Não estique demais o fio. Nunca use o fio para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o fio longe de calor, óleo, bordas afiadas ou peças em movimento. Usar fios danificados ou emaranhados aumenta o risco de choque elétrico.

e. Ao operar uma ferramenta elétrica no exterior, use um cabo de extensão apropriado para uso no exterior. Usar um fio apropriado para uso no exterior reduz os choques elétricos.

f. Se a operação de uma ferramenta elétrica em um local úmido for inevitável, use um disjuntor de corte por falha de aterramento (DCR). O uso de um DCR reduz o risco de choque elétrico.

1. Segurança Pessoal

a. Fique alerta, preste atenção no que está fazendo e use o bom senso para operar a ferramenta.

Não opere a ferramenta elétrica quando estiver cansado ou sob influência de drogas, álcool ou medicamentos. Um momento de desatenção ao operar as ferramentas elétricas pode causar sérias lesões corporais.

b. Use equipamento de proteção pessoal. Sempre use proteção ocular. Equipamento de proteção, como máscara anti-poeiras, sapatos anti-deslizantes de proteção, capacete industrial ou proteção de audição deve ser usado nas condições apropriadas, para reduzir lesões pessoais.

c. Evite um acionamento acidental da ferramenta. Se certifique que o disjuntor está na posição de desligado antes de ligar a energia elétrica e/ou as baterias, levantar ou transportar a ferramenta. Transportar ferramentas elétricas com seu dedo no disjuntor ou ligar a energia ferramentas elétricas ligadas pode resultar em acidentes.

d. Remova chaves de ajuste ou chaves fixas antes de ligar a ferramenta. Se deixar uma chave de ajuste ou chave ligada a uma peça móvel da ferramenta elétrica pode resultar em injúrias pessoais.

e. Não a sobrecarregue. Mantenha sempre o equilíbrio e o apoio para os pés. Isso permite controlar melhor a ferramenta elétrica em situações inesperadas.

f. Vista-se de forma adequada. Não use roupas largas ou jóias. Mantenha seus cabelos e roupas longe das partes móveis. Roupas soltas, jóias e cabelos longos podem ficar presos nas peças móveis.

g. Se a ferramenta estiver equipada com a conexão para extração de poeira e outros dispositivos de coleta de pó, se certifique que estão conectados e sendo usados corretamente. Usar a recolha de poeiras pode reduzir perigos relacionados com poeiras.

h. Não deixe que a familiaridade adquirida com o uso frequente das ferramentas faça que tenha confiança exagerada e ignore os princípios da segurança da ferramenta. Uma ação descuidada pode causar lesões graves em uma fração de segundos.

1. Cuidados e Uso da Ferramenta Elétrica

a. Não force demais a ferramenta. Use a ferramenta elétrica correta para sua aplicação.

Uma ferramenta elétrica correta fará o trabalho de modo mais rápido e seguro na proporção para a qual ela foi projetada.

b. Não use a ferramenta elétrica se o interruptor não estiver ligando ou desligando. Uma ferramenta elétrica que não pode ser controlada com seu disjuntor é perigosa e deve ser reparada.

c. Desconecte o plugue da fonte de energia e/ou remova as baterias, se removíveis, da ferramenta antes de fazer qualquer ajuste, troca de acessórios ou armazenamento de ferramentas elétricas. Essas medidas preventivas de segurança reduzem o risco de acionamento acidental da ferramenta elétrica.

d. Armazene ferramentas elétricas ociosas fora do alcance de crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica a operem. Ferramentas elétricas são perigosas nas mãos de usuários não treinados.

e. Faça manutenção das ferramentas elétricas e acessórios. Verifique se tem desalinhamentos ou partes móveis coladas, quebra de peças e qualquer outra condição que possa afetar a operação da ferramenta elétrica. Se estiver danificada, mande reparar a ferramenta antes de a usar. Muitos acidentes são causados por ferramentas elétricas mal conservadas.

f. Mantenha as ferramentas de corte afiadas e limpas. Se mantiver as ferramentas de corte em bom estado, com bordos afiados, é menos provável que falhe e mais fácil de controlar.

g. Use a ferramenta elétrica, acessórios e pontas de ferramentas etc. de acordo com essas instruções, levando em consideração as condições de trabalho e o trabalho a ser executado.

O uso da ferramenta elétrica para operações diferentes daquelas pretendidas pode resultar em uma situação perigosa.

h. Mantenha as empunhaduras e as superfícies de segurar o equipamento secas, limpas e livres de óleo e graxa. Empunhaduras e superfícies escorregadias não permitem manuseios e controles seguros da ferramenta em situações inesperadas.

5.

1. Cuidados e uso da ferramenta de bateria

a. Recarregar somente com o carregador especificado pelo fabricante. Um carregador que seja adequado para um tipo de conjunto de baterias pode ser um risco de incêndio quando usado em outro conjunto de baterias.

b. Use as ferramentas elétricas somente com conjunto de baterias especificamente indicados. O uso de outros conjunto de baterias pode gerar riscos de lesões ou incêndio.

c. Quando o conjunto de baterias não estiver em uso, mantenha-o longe de outros objetos de metal, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal que possam fazer a conexão de um terminal a outro. Encurtar os terminais da bateria pode causar queimaduras ou incêndio.

d. Em condições abusivas, o líquido pode ser ejetado da bateria; evite contato. Se ocorrer contato acidental, lave com água. Se o líquido entrar em contato com os olhos, procure assistência médica. Líquido ejetado da bateria pode causar irritações ou queimaduras.

e. Não use uma bateria ou ferramenta danificada ou modificada. Baterias danificadas ou modificadas podem apresentar um comportamento imprevisível, resultando em incêndio, explosão ou risco de lesões.

f. Não exponha uma bateria ou ferramenta ao fogo ou temperatura excessiva. Expor a fogo ou temperatura acima de 130 °C pode causar explosão.

g. Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora da faixa de temperatura especificada nas instruções. Carregar incorretamente ou em temperaturas fora da faixa especificadas pode danificar a bateria e aumentar o risco de incêndio.

1. Serviços

a. Sua ferramenta elétrica deve ser convertada por um técnico qualificado e apenas com peças de reposição idênticas. Isso vai assegurar que se mantém a segurança da ferramenta elétrica.

b. Nunca conserte BATERIAS danificadas. A manutenção da BATERIA só deve ser executada pelo fabricante ou por fornecedores de serviços autorizados.

Avisos de segurança adicionais para serras tico- tico e serras de movimentos alternados

- Segure a ferramenta pelas superfícies aderentes isoladas ao executar operações em que ela possa encostar nos fios escondidos. Se o acessório de corte encostar em um fio "energizado" poderá "energizar" peças metálicas expostas da ferramenta elétrica e provocar choques elétricos no operador.

- Use braçadeiras ou outro modo prático para fixar e apoiar a peça de trabalho em uma plataforma estável. Segurar a peça com as próprias mãos ou com o corpo poderá deixar o equipamento instável ou sem controle.

- Mantenha o cabo longe da área de corte. Nunca coloque as mãos embaixo da peça de trabalho, independentemente do motivo. Não insira os dados ou o polegar na proximidade da lâmina de reciprocidade e grampo de lâmina. Não estabilize a serra segurando o calço.

- Mantenha as lâminas afiadas. Lâminas não afiadas ou danificadas podem fazer com que a serra se incline ou fique lenta. Sempre use o tipo adequado da lâmina da serra para o material da peça de trabalho e tipo de corte.

- cortar tubos ou conduítes, garanta que estejam livres de água, fiação elétrica etc.

- Não toque a peça de trabalho ou a lâmina imediatamente após operar a ferramenta. Elas podem estar muito quentes.

- ciente dos riscos ocultos, antes de cortar paredes, pisos ou tetos, confira a localização da fiação e tubulação.

- A lâmina continuará a se mover depois de liberar o gatilho. Sempre desligue a ferramenta e aguarde que a lâmina fique completamente parada antes de abaixo a ferramenta.

Atenção! O contato ou a inalação de poeira decorrente de aplicações de corte pode colocar em risco a saúde do operador e possíveis observadores. Utilize uma máscara anti-poeira indicada para proteção contra poeira e fumaça e garanta que as pessoas dentro ou entrando na área de trabalho também estejam protegidas.

- O uso pretendido está descrito neste manual de instruções. O uso de qualquer acessório ou anexo ou a realização de qualquer operação com esta ferramenta além do recomendado no manual de instruções pode apresentar um risco de lesão pessoal e/ou danos à propriedade.

Segurança de outros

- Esta ferramenta não é destinada para uso por pessoas (incluindo crianças) com capacidade física, sensorial ou mental reduzida ou falta de experiência e conhecimento, a menos que tenha supervisão ou instrução sobre o uso da ferramenta de uma pessoa responsável pela segurança.

- As crianças devem ser supervisionadas para assegurar que não brinquem com o aparelho.

Riscos residuais.

Riscos residuais adicionais podem surgir com o uso da ferramenta que podem não estar incluídos nestes avisos de segurança. Esses riscos podem surgir por má utilização, uso prolongado etc.

Mesmo com a aplicação dos regulamentos de segurança relevantes e da implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem:

- Lesões causadas por tocar nas peças rotativas/em movimento.

- Lesões causadas na troca de peças, lâminas ou acessórios.

- Lesões causadas pelo uso prolongado de uma ferramenta. Quando usar qualquer ferramenta por um período prolongado, realize intervalos regulares.

- Perda de audição.

- Riscos à saúde causados pela respiração da poeira desenvolvida pelo uso da ferramenta (por exemplo: ao trabalhar com madeira, principalmente carvalho, faia e MDF.)

Rótulos na Ferramenta

O rótulo da sua ferramenta pode incluir os seguintes símbolos:

	ATENÇÃO! Para reduzir o risco de ferimentos corporais, o usuário deve ler as instruções em esse manual.
	Use óculos de segurança com ou sem proteção lateral.
	Use protetores auriculares.
	Use uma máscara anti-poeira.
V Volts Corrente Direta		---
A Amperes n		0	Velocidade sem carga
Hz Hertz			Construção de Classe II
W Watts			Terminal de aterramento
min minutos			Símbolo de Alerta de Segurança
[67WH]	Corrente Alternada	/min.	Rotações e Reciprocação por minuto

Posição do código de data

O Código de Data, que inclui também o ano de fabricação, está impresso sobre a superfície da carcaça.

Exemplo:

2023 XX JN

Ano de fabricação

Instruções de segurança importantes para todos os carregadores de baterias

Baterias

• Nunca tente abrir por qualquer razão.
• Não exponha a bateria à água.
• Armazene em locais em que a temperatura pode exceder 40 °C.
• Carregue apenas em temperaturas ambientes entre 10 °C e 40 °C.
• Carregue apenas usando o carregador fornecido com a ferramenta.
• Descartar a bateria, siga as instruções indicadas na seção "Proteção do meio ambiente".

Não tente carregar baterias danificadas.

Carregadores

• Use o carregador STANLEY apenas para carregar a bateria na ferramenta com a qual foi fornecida. Outras baterias poderão explodir causando lesão pessoal e danos.
• Nunca tente carregar baterias não recarregáveis.
• Substitua os cabos defeituosos imediatamente.
• Não exponha o carregador à água.
• Não abra o carregador.
• Não teste o carregador.

O carregador é destinado apenas a uso interno.

Leia o manual de instruções antes do uso.

Segurança Elétrica

Seu carregador tem isolamento duplo; por isso não é necessário fazer aterramento. Sempre verifique se a voltagem de energia corresponde à voltagem na placa de identificação. Nunca tente substituir a unidade de carregamento por uma tomada regular.

- Se o fio elétrico estiver danificado, ele deverá ser substituído pelo fabricante ou uma Assistência Técnica STANLEY para evitar riscos.

Funções

Este aparelho inclui alguns ou todos os seguintes recursos.

1. Gatilho de mudança de velocidade
2. Botão de destrava
3. Alavanca de trava de lâmina da serra
4. Grampo da lâmina
5. Placa da sapata
6. Botão de ação de corte
7. Bateria

Uso

Atenção! Deixe a ferramenta funcionar em seu próprio ritmo. Não a sobrecarregue.

Como carregar uma bateria (Fig.)

A bateria precisa ser carregada antes do primeiro uso e sempre que falhar a produzir energia suficiente em trabalhos facilmente realizados antes.

A bateria pode aquecer durante o aquecimento; isso é normal e não indica um problema.

Atenção! Não carregue a bateria em temperatura ambiente abaixo de 10 °C ou acima de 40 °C. Temperatura de carregamento aproximada: 24 °C.

Observação: O carregador não carregará a bateria se a temperatura da célula estiver abaixo de 10 °C ou acima de 40 °C.

A bateria deve permanecer no carregador, e o carregador começará a carregar automaticamente quando a temperatura da célula aquecer ou resfriar.

Observação: Para garantir o máximo desempenho e vida útil de conjuntos de baterias de íon-lítio, carregue o conjunto de baterias por completo antes do primeiro uso.

• Ligue o carregador (8) a uma saída adequada antes de inserir o conjunto de baterias (7).
• A luz carregando (8a) piscará continuamente indicando que o processo de carregamento iniciou.
• A conclusão do carregamento será indicado pela luz de carregamento verde (8a) permanece LIGADA continuamente. O conjunto de baterias (7) está totalmente carregado. Pode ser removido e usado ou permanecer no carregador (8).
• Carregue as baterias descarregadas dentro de 1 semana. A vida útil da bateira reduzirá muito se for armazenada descarregada.

Modos do LED de carga

Indicadores para todos os carregadores, exceto o SC120

Carregando

Totalmente carregado

Indicadores apenas para carregadores SC120

Carregando

Totalmente carregado

Observação: Um carregador compatível não carregará um conjunto de baterias defeituoso. O carregador indicará um conjunto de baterias com falha ao não acender.

Observação: Isso também pode significar um problema com um carregador. Se o carregador indicar um problema, leve o carregador e o conjunto de baterias para ser testado em um centro de serviço autorizado.

Deixar a bateria no carregador

Quando o carregador detecta uma bateria muito quente ou muito fria, inicia automaticamente um Retardamento por conjunto de baterias frio/quente, o LED verde (8a) pisca continuamente enquanto o LED vermelho (8b) permanecerá aceso continuamente, suspendendo o carregamento até que a bateria tenha alcançado uma temperatura adequada. O carregador se

comuta automaticamente para o modo de carregamento do conjunto de baterias. Essa função garante vida útil máxima da bateria.

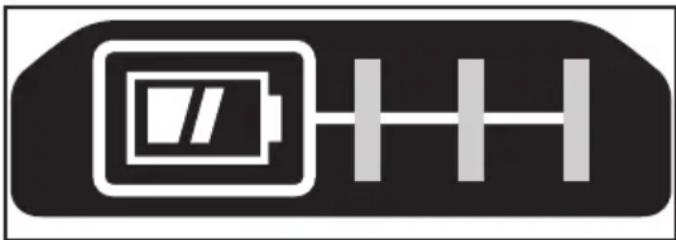

A bateria inclui um indicador de estado de carga para determinar rapidamente o tempo de vida da bateria conforme exibido na figura B. Ao pressionar o botão de estado de carga (7a), você poderá ver facilmente a carga restante na bateria como ilustrado na figura B.

Alguns carregadores STANLEY FATMAX são projetados para serem montados na parede ou para serem colocados na vertical em uma mesa ou superfície.

Se usar fixação de parede, coloque o carregador ao alcance de uma tomada elétrica, longe de esquinas ou outros obstáculos que possam impedir o fluxo de ar. Use a parte de trás do carregador como padrão para a localização dos parafusos de montagem na parede. Monte o carregador com segurança, usando parafusos de placa de reboco (comprados separadamente) com pelo menos 1" (25,4 mm) de comprimento, com um parafuso com cabeça com diâmetro de 0,28–0,35" (7-9 mm), aparafusado em madeira até uma profundidade otimizada, deixando aproximadamente 7/32" (5,5 mm) do parafuso exposto. Alinhe as ranhuras em a parte de trás do carregador com os parafusos expostos e engate nas ranhuras.

OBSERVAÇÃO: Não tente montar o carregador SC120 abaixo de uma bancada ou mesa.

OBSERVAÇÃO: Monte apenas o carregador SC120 com as luzes de carregamento apontados para cima em direção ao teto.

Como Instalar e Remover o Conjunto de Baterias da Ferramenta

Atenção! Garanta que o botão de desbloqueio esteja engatado para impedir o acionamento do interruptor antes de remover ou instalar a bateria.

Para instalar o conjunto de baterias (Fig. C)

- Insira o conjunto de baterias firmemente na ferramenta até ouvir um clique, como mostrado na figura C. Garanta que o conjunto de baterias esteja totalmente apoiada e travada na posição.

Para remover o conjunto de baterias (Fig. C)

- Pressione o botão de liberação da bateria (7b) como mostrado na figura C e puxe o conjunto de baterias para fora da ferramenta.

Gancho de armazenamento (opcional extra) (Fig. D)

Atenção! Para reduzir o risco de lesão pessoal séria, coloque o botão de avanço e reversão na posição de bloqueio ou desligue a ferramenta e desconecte o conjunto de bateria antes de efetuar ajustes ou remover/instalar fixações ou acessórios. Um acionamento acidental pode causar ferimentos.

Atenção! Para reduzir o risco de lesões corporais, tenha certeza de que o parafuso (10) que prende o gancho de armazenamento esteja firme.

Observação: Ao anexar ou substituir o gancho de armazenamento (9), use apenas o parafuso (10) fornecido.

Se certifique que o parafuso está bem apertado.

Se não desejar o gancho, ele poderá ser removido da ferramenta.

Para remover o gancho de armazenamento, retire o parafuso (10) que o mantém no lugar (9) no local.

Observação: Vários ganchos de parede e configurações de armazenamento estão disponíveis.

Acesse nosso site www.stanleytools.eu/3 para obter mais informações.

Montagem

Atenção! Antes de montar, remova a bateria da ferramenta e garanta que a lâmina de serra foi interrompida. Lâminas de serra usadas podem estar quentes.

Ajuste e remoção da lâmina de serra (Fig. E)

• Segure a lâmina de serra (11) com o dente virado para frente.
• Empurre a alavanca de trava de lâmina da serra (3) para baixo.
• Insira haste da lâmina da serra totalmente no grampo da lâmina (4) até bater no fundo.
• Libere a alavanca.
• Para remover a lâmina da serra (11) empurre a alavanca de trava de lâmina da serra (3) para baixo e puxe a lâmina.

Atenção! A lâmina pode ficar quente após o uso. Sempre use luvas ao remover uma lâmina.

Como ligar e desligar (Fig. F)

• Para ligar, desligue o interruptor de destrava (2) para a esquerda e puxe e segure o interruptor do gatilho de velocidade variável (1).
• Para desligar, libere o interruptor do gatilho (1).

Atenção! Não a ligue ou desligue enquanto ela estiver carregada.

Atenção! Sempre deslize o interruptor de destrava (2) para a direita para a posição bloqueada quando a ferramenta não estiver em uso.

Controle de velocidade variável

O interruptor de liga/desliga de velocidade variável oferece uma escolha de velocidades para taxas de corte melhoradas em vários materiais.

- A velocidade é determinada pela quantidade que o interruptor de gatilho (1) é puxado.

Corte inclinado (Fig. G, H e I)

O prato da sapata pode ser configurado para um ângulo de inclinação até 45° para a esquerda ou direita.

Como configurar o ângulo de inclinação:

• Afrouxe o parafuso de retenção da sapata (12) com a chave sextavada fornecido para desbloquear a placa da sapata (5).
• Deslize a placa da sapata (5) para frente para liberá-la da detenção de 0°.
• Gire a placa da sapata para o ângulo de inclinação desejado (Fig. H).
• Deslize a placa da sapata para trás para engatar a detenção esquerda ou direita.
• Aperte o parafuso de retenção da sapata (12) com a chave sextavada fornecido para bloquear a placa da sapata (5) na posição desejada.

Observação: A sapata pode ser chanfrada para esquerda ou direita e possui retentores a 45°.

Ação de corte (Fig. J)

A serra circular está equipada com três ações de corte, dois orbitais e um reto. A ação orbital tem um movimento de lâmina mais agressivo e é projetada para cortar materiais macios como madeira ou plástico. A ação orbital proporciona um corte mais rápido, mas um corte menos suave no material. Na ação orbital, a lâmina avança durante o corte, além do fazer movimentos para cima e para baixo.

Atenção! Metal ou madeiras nunca devem ser cortadas na ação orbital.

• Deslize o botão de ação de corte (6) entre três posições de corte: 0, 1 e 2.
• A posição 0 é para corte direto.
• As posições 1 e 2 são para corte orbital.
• A agressividade do corte aumenta à medida que a alavanca é ajustada de um ou dois, sendo dois o corte mais agressivo.

Serra

• Sempre segure a ferramenta com ambas as mãos.
• Deixe a lâmina funcionar livremente por alguns segundos antes de iniciar o corte.
• Aplique apenas uma leve pressão na ferramenta enquanto realiza o corte.

- Se possível, trabalhe com a placa da sapata (5) pressionada contra a peça de trabalho. Isso melhorará o controle da ferramenta e reduza a vibração da ferramenta, assim como impedir que a lâmina seja danificada.

Dicas para uso otimizado Geral

- Use alta velocidade para madeira, média velocidade para alumínio e PVC e baixa velocidade para metais diferentes de alumínio.

Como Cortar Laminados

Como a lâmina corta para cima, pode acontecer lascamento na superfície mais próxima do prato da sapata.

• Use uma lâmina de serra com dentes finos.
• Faça seu corte na superfície da parte de trás da peça de trabalho.
• Para minimizar lascamento, fixe um pedaço de madeira ou aglomerado de fibras duras nos dois lados da peça de trabalho e corte através de todas as camadas.

Como Cortar Metal

Tenha atenção que cortar metal demora muito mais tempo do que cortar madeira.

• Use uma lâmina de serra adequada para cortar metal. Use uma lâmina de serra com dentes finos para metais ferrosos e uma lâmina de serra mais grossa para metais não-ferrosos.
• Para cortar folha de metal, fixe um pedaço de madeira na superfície da parte de trás da peça de trabalho e corte através de todas as camadas.
• Espalhe uma película de óleo ao longo da linha de corte pretendida.

Acessórios

O desempenho da ferramenta depende do acessório usado.

Os acessórios STANLEY são construídos de acordo com padrões de alta qualidade e são projetados para melhorar o desempenho da ferramenta. Usar estes acessórios garantirá o melhor de sua ferramenta.

Esta ferramenta é adequada para lâminas de serra com haste em T e haste em U.

Manutenção

Sua ferramenta foi projetada para operar durante um longo período de tempo com o mínimo de manutenção. A operação contínua e satisfatória depende de cuidados adequados com sua ferramenta e limpeza regular.

Atenção! Antes de realizar qualquer manutenção, desligue e desconecte a ferramenta.

• Limpe regularmente as entradas de ventilação em sua ferramenta e seu carregador usando uma escova macia ou pano seco.
• Limpe regularmente o alojamento do motor usando um pano umedecido. Não use limpadores abrasivos ou a base de solvente.
• Aplique ocasionalmente uma gota de óleo no eixo do rolo de suporte da lâmina.

Proteger o meio ambiente

Coleta seletiva. Produtos e baterias marcadas com esse símbolo não podem ser descartadas com o resíduos domésticos.

Os produtos e baterias contém materiais que podem ser recuperados ou reciclados reduzindo a procura de matéria prima.

Por favor recicle produtos elétricos e baterias de acordo com as provisões locais. Encontre mais informações em www.2helpU.com

Dados técnicos

		SCJ600
Tensão	V_cc	18V (20V MÁX)
Pêndulo		3
Velocidade sem carga	min^-1	0 - 2 500
Comprimento do curso	mm 19
Profundidade máxima do corte
Madeira	mm 65
Aço	mm	8
Alumínio	mm 10
Peso kg		2,62

Carregador		SC125 SC200 SC400 SC120
Voltagem de entrada	V_CA	AR, B2220V	AR, B2220V	AR, B2220V	AR, B2220V
		B3120V	B3120V	B3120V	B3120V
		BRBIVOLT(127V | 220V)	BR127V	BR127V	BRBIVOLT(127V | 220V)
Voltagem saída	V_CC	18V(20V MÁX)	18V(20V MÁX)	18V(20V MÁX)	18V(20V MÁX)
Corrente A 1,	25 2 4 1,	25

Bateria SB201 SB202 SB204 SB206
Tensão	V_CC	18V(20V MÁX)	18V(20V MÁX)	18V(20V MÁX)	18V(20V MÁX)
Capacidade	Ah 1,5	2,0 4,0 6,0
Tipo lon-litio lon-litio lon-litio lon-litio

INFORMAÇÃO DE SERVIÇOS

A STANLEY oferece uma rede completa de locais de serviço propriedade da empresa e autorizados. Todas as Assistências Técnicas STANLEY são equipadas com pessoal treinado para fornecer

aos clientes um serviço de ferramenta elétrica eficiente e confiável. Para obter mais informações sobre nossas assistências técnicas autorizadas e se precisar de conselhos técnicos, reparos ou peças de reposição genuínas de fábrica, contate sua unidade STANLEY mais próxima ou visite-nos em www.stanleytools-la.com.

Intended use

Solamente para propósito de Chile:

Solamente para propósito de México:

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8
