MANUAL DE USUARIO SCJ600 STANLEY
Español (Traducción de las instrucciones originales) 5
Su sierra caladora STANLEY SCJ600 ha sido diseñada para aserrar madera, plástico y lámina de metal. Esta herramienta está diseñada para usuarios profesionales y privados, y no profesionales.
Instrucciones de seguridad
Advertencias de seguridad generales de herramienta eléctrica
¡Advertencia! Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica. La falla en seguir las advertencias e instrucciones indicadas a continuación puede resultar en descarga eléctrica, incendio y/o lesiones serias.
Conserve todas las advertencias e instrucciones para referencia futura. El término "herramienta eléctrica" en todas las advertencias indicadas a continuación se refiere a su herramienta eléctrica accionada por la red (con cable) o herramienta eléctrica que funciona con batería (inalámbrica).
- Seguridad de área de trabajo
a. Mantenga el área de trabajo limpia y bien iluminada. Las áreas desorganizadas u oscuras pueden provocar accidentes.
b. No opere herramientas eléctricas en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas crean chispas que pueden encender el polvo o los humos.
c. Mantenga alejados a los niños y espectadores mientras opera una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.
- Seguridad eléctrica
a. Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modifique el enchufe de ninguna manera.
No use enchufes adaptadores con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y los tomacorrientes correspondientes reducirán el riesgo de descarga eléctrica.
b. Evite el contacto del cuerpo con superficies conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está en contacto con tierra.
c. No exponga las herramientas eléctricas a la lluvia ni a condiciones de humedad. El agua que ingresa a una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
d. No maltrate el cable. Nunca use el cable para transportar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, aceite, bordes afilados o partes móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e. Al operar una herramienta eléctrica en el exterior, use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descarga eléctrica.
f. Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.
- Seguridad personal
a. Permanezca alerta, observe lo que está haciendo y use el sentido común cuando opere una herramienta eléctrica.
No use la herramienta eléctrica cuando esté cansado o bajo la influencia de drogas, alcohol, o medicamentos. Un momento de falta de atención mientras opera herramientas eléctricas puede resultar en lesiones personales serias.
b. Use equipo de protección personal. Siempre use protección para los ojos. Los equipos de protección, como máscaras antipolvo, calzado de seguridad antideslizante, casco o protección para los oídos, utilizados para las condiciones adecuadas reducirán las lesiones personales.
c. Evite el arranque no intencional. Asegúrese que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de alimentación y/o al paquete de batería, al levantar o transportar la herramienta. Llevar herramientas eléctricas con el dedo en el interruptor o activar las herramientas eléctricas que tienen el interruptor encendido invita a los accidentes.
d. Retire cualquier llave de ajuste o llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o llave que se deje conectada a una parte giratoria de la herramienta eléctrica puede ocasionar lesiones personales.
e. No se estire. Mantenga una base de apoyo y equilibrio adecuados en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.
f. Vístase apropiadamente. No use ropa holgada o joyería. Mantenga su cabello y ropa alejados de las partes móviles. La ropa suelta, joyería, o cabello largo podrían quedar atrapados en las partes móviles.
g. Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese que estén conectados y se utilicen adecuadamente. El uso de recolección de polvo puede reducir los riesgos relacionados con el polvo.
h. No permita que la familiaridad obtenida a partir del uso frecuente de herramientas le permitan volverse descuidado e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.
- Uso y cuidado de herramienta eléctrica
a. No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para su aplicación.
La herramienta eléctrica hará el trabajo mejor y con más seguridad en la velocidad para la que está diseñada.
b. No use la herramienta eléctrica si el interruptor no la enciende y apaga. Cualquier herramienta eléctrica que no pueda ser controlada con el interruptor es peligrosa y debe ser reparada.
c. Desconecte el enchufe de la fuente de alimentación y/o retire el paquete de batería si es desmontable de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta eléctrica accidentalmente.
d. Guarde las herramientas eléctricas inactivas fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o estas instrucciones operen la herramienta eléctrica. Las herramientas eléctricas son peligrosas en manos de usuarios no capacitados.
e. Dé mantenimiento a las herramientas eléctricas y accesorios. Compruebe si hay desalineación o atascamiento de las piezas móviles, ruptura de partes y cualquier otra condición que pueda afectar la operación de las herramientas eléctricas. Si está dañada, haga reparar la herramienta eléctrica antes de usarla. Muchos accidentes son causados por herramientas eléctricas con mantenimiento deficiente.
f. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte mantenidas correctamente con bordes de corte afilados tienen menos probabilidades de adherirse y son más fáciles de controlar.
g. Utilice la herramienta eléctrica, los accesorios y las brocas, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se realizará.
El uso de la herramienta eléctrica para operaciones diferentes a las previstas podría ocasionar una situación peligrosa.
h. Mantenga las manijas y superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.
- Uso y cuidado de la herramienta de batería
a. Sólo recargue con el cargador especificado por el fabricante. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se use con otro tipo de batería.
b. Use herramientas eléctricas únicamente con los paquetes de batería designados específicamente. El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones e incendio.
c. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan hacer una conexión de una terminal a la otra. Poner en corto las terminales de la batería puede causar quemaduras o un incendio.
d. Bajo condiciones abusivas, el líquido puede ser expulsado de la batería; evite el contacto. Si ocurre contacto accidentalmente, lave con agua. Si el líquido hace contacto con los ojos, busque ayuda médica adicional. El líquido expulsado de la batería puede causar irritación o quemaduras.
e. No use un paquete de batería o herramienta que estén dañados o modificados. Las baterías dañadas o modificadas pueden presentar comportamiento imprevisto que resulte en incendio, explosión o riesgo de lesiones.
f. No exponga un paquete de batería o herramienta a fuego o temperatura excesiva. La exposición a fuego o temperatura mayor a 130 °C puede causar una explosión.
g. Siga todas las instrucciones de carga y no cargue el paquete de batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. Cargar inadecuadamente o en una temperatura fuera del rango especificado puede dañar la batería e incrementar el riesgo de incendio.
- Servicio
a. Pida que una persona de reparación calificada dé servicio a la herramienta eléctrica usando únicamente partes de reemplazo idénticas. Esto garantizará que se mantenga la seguridad de la herramienta eléctrica.
b. Nunca dé servicio a paquetes de BATERÍA dañados. El servicio de paquetes de BATERÍA sólo debe ser realizado por el fabricante o proveedores de servicio autorizados.
Advertencias de seguridad adicionales para sierras caladoras y sierras recíprocas
- Sostenga la herramienta eléctrica por las superficies de sujeción aisladas, cuando realice una operación en la que el accesorio de corte pueda hacer contacto con cableado oculto. El accesorio de corte que haga contacto con cable "vivo" puede tener partes de metal expuestas de la herramienta eléctrica "viva" y podrían dar al operador una descarga eléctrica.
- Use abrazaderas u otra manera práctica para asegurar y soportar la pieza de trabajo a una plataforma estable. Sostener el trabajo a mano o contra su cuerpo lo hace inestable y puede guiar a la pérdida de control.
- Mantenga las manos lejos del área de corte. Nunca meta las manos debajo de la pieza de trabajo por ningún motivo. No inserte los dedos o el pulgar cerca de la cuchilla recíproca y la abrazadera de la cuchilla. No estabilice la sierra sujetando la zapata.
- Mantenga las cuchillas afiladas. Las cuchillas desafiladas o dañadas pueden hacer que la sierra se desvíe o se atasque bajo presión. Utilice siempre el tipo de cuchilla de sierra adecuado para el material de la pieza de trabajo y el tipo de corte.
- Al cortar tuberías o conductos, asegúrese que estén libres de agua, cables eléctricos, etc.
- No toque la pieza de trabajo o cuchilla inmediatamente después de operar la herramienta. Pueden estar muy calientes.
- Tenga en cuenta riesgos ocultos, antes de perforar en paredes, pisos o techos, revise la ubicación del cableado y tubos.
- La cuchilla continuará moviéndose después de soltar el interruptor. Siempre apague la herramienta y espere a que la cuchilla de la sierra se detenga por completo antes de bajar la herramienta.
¡Advertencia! El contacto o inhalación de polvo que surja de las aplicaciones de corte puede poner el riesgo la salud del operador y posibles observadores. Utilice una máscara para polvo específicamente diseñada para protección contra polvo y vapores y asegúrese que las personas dentro o que entren al área de trabajo también estén protegidas.
- El uso pretendido se describe en este manual de instrucciones. El uso de cualquier accesorio o conexión o el desempeño de cualquier operación con esta herramienta, diferentes a los recomendados en este manual de instrucciones, pueden presentar un riesgo de lesiones personales.
Seguridad de los demás
- Esta herramienta no está diseñada para uso por personas (incluyendo niños) con capacidades físicas reducidas, sensoriales o mentales, o falta de experiencia y conocimiento, a menos que se les haya dado supervisión o instrucciones respecto al uso del aparato por una persona responsable por su seguridad. - Los niños deben ser supervisados para asegurarse que no jueguen con el aparato.
Riesgos residuales.
Pueden surgir riesgos residuales adicionales al utilizar la herramienta que pueden no estar incluidos en las advertencias de seguridad adjuntas. Estos riesgos pueden surgir por mal uso, uso prolongado, etc.
Incluso con la aplicación de las normas de seguridad relevantes y la implementación de dispositivos de seguridad, no se pueden evitar ciertos riesgos residuales. Estos incluyen:
- Lesiones causadas al tocar las piezas giratorias/móviles. - Lesiones causadas al cambiar piezas, cuchillas o accesorios. - Lesiones causadas por el uso prolongado de una herramienta. Cuando use cualquier herramienta durante períodos prolongados, asegúrese de tomar descansos regulares.
- Deterioro de la audición.
- Riesgos para la salud causados por respirar el polvo que se desarrolla al usar su herramienta (ejemplo: - trabajar con madera, especialmente roble, haya y MDF)
Etiquetas en la herramienta
La etiqueta en su herramienta puede incluir los siguientes símbolos:
 | ¡ADVERTENCIA! Para reducir el riesgo de lesiones, el usuario debe leer este manual de instrucciones antes del uso. | ||
 | Utilice lentes o gafas de seguridad. | ||
 | Use protección para los oídos. | ||
 | Utilice una máscara de polvo. | ||
| V Voltos Corriente Directa --- | |||
| A Amperes n | 0 | Velocidad sin carga | |
| Hz Hertz | ☐ | ConstrucciónClase II | |
W Watts Terminal de tierra  | |||
| min minutos | [W8XK] | Símbolo de alerta de seguridad | |
| [K027] | Corriente Alterna | /min. | Revoluciones o movimientos alternativos por minuto |
Posición de código de fecha
El Código de Fecha, que también incluye el año de fabricación, está impreso en la superficie del alojamiento.
Ejemplo:
2023 XX JN
Año de fabricación
Instrucciones de seguridad adicionales para baterías y cargadores
Baterías
- Nunca intente abrir por ninguna razón.
- No exponga la batería a agua.
- No guarde en ubicaciones donde la temperatura pueda exceder 40 °C.
- Cargue únicamente en temperaturas ambiente entre 10 °C y 40 °C.
- Sólo cargue utilizando el cargador incluido con la herramienta.
- Cuando deseche las baterías, siga la instrucciones provistas en la sección "Protección del medio ambiente".
No intente cargar baterías dañadas.
Cargadores
- Use su cargador STANLEY sólo para cargar la batería en la herramienta con la que se incluyó. Otras baterías pueden explotar, y causar daños y lesiones personales.
- Nunca intente cargar batería no recargables.
- Solicite que reemplacen los cables defectuosos de inmediato.
- No exponga el cargador a agua.
- No abra el cargador.
- No pruebe las terminales en el cargador.
El cargador está diseñado para uso en interiores únicamente.
Lea el manual de instrucciones antes de usar.
Seguridad eléctrica
Su cargador tiene doble aislamiento; por lo tanto no se requiere un cable de tierra. Siempre revise que el voltaje de la red corresponda al voltaje en la placa de clasificación. Nunca intente reemplazar la unidad del cargador con un enchufe de red normal.
- Si se daña el cable de suministro, se debe reemplazar por el fabricante o un centro de servicio STANLEY autorizado para evitar un riesgo.
Características
Esta herramienta incluye algunas o todas las características siguientes.
- Interruptor de gatillo de velocidad variable
- Botón de bloqueo de apagado
- Palanca de bloqueo de cuchilla de sierra
- Abrazadera de cuchilla
- Placa de zapata
- Botón de acción de corte
- Batería
Uso
¡Advertencia! Deje que la herramienta funcione a su propio ritmo. No sobrecargue.
Carga de la batería (Fig. A)
La batería se necesita cargar antes del primer uso y siempre que falle en producir suficiente energía para trabajos que antes se realizaban fácilmente.
La batería se puede calentar mientras carga; esto es normal y no indica un problema.
¡Advertencia! No cargue la batería en temperaturas ambiente menores a 10 °C o mayores a 40 °C. Temperatura de carga recomendada: aprox. 24 °C.
Nota: El cargador no cargará una batería si la temperatura de la celda es inferior a aproximadamente 10 °C o superior a 40 °C.
La batería debe dejarse en el cargador y el cargador comenzará a cargarse automáticamente cuando la temperatura de la celda se incremente o enfríe.
Nota: Para garantizar el máximo desempeño y la vida útil de los paquetes de baterías de iones de litio, cargue la batería por completo antes del primer uso.
- Conecte el cargador (8) en un tomacorriente apropiado antes de insertar el paquete de batería (7).
-
La luz de carga verde (8a) parpadeará continuamente indicando que el proceso de carga ha comenzado.
-
La terminación de la carga se indicará por la luz de carga verde (8a) que permanece encendida continuamente. El paquete de batería (7) está completamente cargado y se puede retirar y usar en este momento o dejarse en el cargador (8).
- Cargue las baterías descargadas dentro de 1 semana. La duración de la batería se disminuirá ampliamente si se guarda en un estado descargado.
Modos LED de cargador
| Indicadores para todos los cargadores excepto SC120 | |
| Carga | |
| Completamente cargado | |
| Demora de paquete caliente/frío | |
| Indicadores únicamente para cargador SC120 | |
| Carga | |
| Completamente cargado | |
| Demora de paquete caliente/frío | |
Nota: Los cargadores compatibles no cargarán una batería defectuosa. El cargador indicará un paquete de batería defectuoso al negarse a encenderse.
Nota: Esto también podría significar un problema con un cargador. Si el cargador indica un problema, lleve el cargador y el paquete de batería para probarlos en un centro de servicio autorizado.
Dejar la batería en el cargador
El cargador y el paquete de batería se pueden dejar conectados con el LED encendido indefinidamente. El cargador mantendrá el paquete de batería fresco y completamente cargado.
Demora de paquete caliente/frío
Cuando el cargador detecta una batería que está demasiado caliente o demasiado fría, automáticamente inicia un retraso de paquete caliente/frío, el LED verde (8a) parpadeará intermitentemente, mientras que el LED rojo (8b) permanecerá encendido continuamente, suspendiendo la carga hasta que la batería haya alcanzado la temperatura adecuada. El cargador cambia automáticamente al modo de carga del paquete. Esta característica garantiza la vida máxima de la batería.

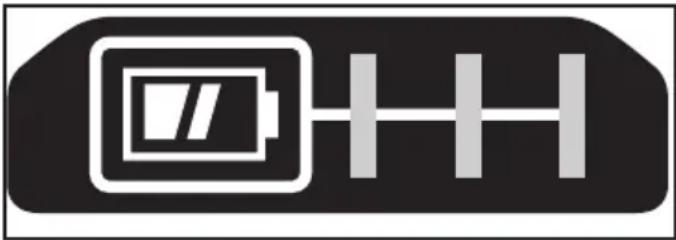

Indicador de estado de carga de batería (Fig. B)
La batería incluye un indicador de estado de carga para determinar rápidamente la duración de la batería, como se muestra en la figura B. Al presionar el botón de estado de carga (7a), puede ver fácilmente la carga restante en la batería como se ilustra en la figura B.
Algunos cargadores STANLEY FATMAX están diseñados para poderse montar en pared o colocarse vertical sobre una mesa o superficie de trabajo.
Si se monta en pared, localice el cargador dentro del alcance de un tomacorriente eléctrico, y lejos de una esquina u otras obstrucciones que puedan impedir el flujo de aire. Use la parte posterior del cargador como una plantilla para la ubicación de los tornillos de montaje en la pared. Instale el cargador firmemente con tornillos para Tablaroca (adquiridos por separado) por lo menos de 1" (25.4 mm) de largo, con un diámetro de cabeza de tornillo de 0.28–0.35" (7–9 mm), atornillados en madera a una profundidad óptima dejando aproximadamente 7/32" (5.5 mm) de tornillo expuesto. Alinee las ranuras en la parte posterior del cargador con los tornillos expuestos y conéctelos completamente dentro de las ranuras.
NOTA: No intente montar el cargador SC120 debajo de un banco o mesa.
NOTA: Sólo instale el cargador SC120 con las luces de carga apuntadas hacia arriba hacia el techo.
Instalación y desinstalación del paquete de baterías de la herramienta
¡Advertencia! Asegúrese que el botón de bloqueo no esté conectado para evitar el accionamiento del interruptor antes de retirar o instalar la batería.
Para instalar el paquete de batería (Fig. C)
- Inserte el paquete de baterías firmemente en la herramienta hasta que escuche un clic audible, como se muestra en la figura C. Asegúrese que el paquete de baterías esté completamente asentado y conectado en su posición.
Para retirar el paquete de batería (Fig. C)
- Presione el botón de liberación de la batería (7b) como se muestra en la figura C y extraiga el paquete de batería de la herramienta.
Gancho de almacenamiento (extra opcional) (Fig. D)
¡Advertencia! Para reducir el riesgo de lesiones personales graves, coloque el botón de avance/reversa en la posición de bloqueo o apague la herramienta y desconecte el paquete de batería antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Un arranque accidental puede causar lesiones.
¡Advertencia! Para reducir el riesgo de lesiones personales serias, asegúrese que el tornillo (10) que sujeta el gancho de almacenamiento esté seguro.
Nota: Cuando conecte o reemplace el gancho de almacenamiento (9), sólo use el tornillo (10) incluido.
Asegúrese de apretar firmemente el tornillo.
Si el gancho no se desea en absoluto, se puede quitar de la herramienta.
Para mover el gancho de almacenamiento, retire el tornillo (10) que sostiene el gancho de almacenamiento (9) en su lugar.
Nota: Se encuentran varios ganchos trackwall y configuraciones de almacenamiento disponibles.
Visite nuestro sitio web www.stanleytools.eu/3 para obtener más información.
Ensamble
¡Advertencia! Antes del ensamble, retire la batería de la herramienta y asegúrese que la cuchilla de sierra se haya detenido. Las cuchillas de sierra usadas pueden estar calientes.
Colocación y desinstalación de cuchilla de sierra (Fig. E)
- Sostenga la cuchilla de la sierra (11) con los dientes viendo hacia adelante.
- Empuje la palanca de bloqueo de cuchilla de sierra (3) hacia abajo.
- Inserte la pata de la cuchilla completamente dentro de la abrazadera de la cuchilla (4) tanto como sea posible.
- Libere la palanca.
- Para retirar la cuchilla de la sierra (11), empuje la palanca de bloqueo de cuchilla de sierra (3) hacia abajo y extraiga la cuchilla.
¡Advertencia! La cuchilla se puede calentar después del uso. Siempre use guantes cuando retire una cuchilla.
Encendido y apagado (Fig. F)
- Para encender, deslice el interruptor de bloqueo en apagado (2) a la izquierda y jale y sostenga el interruptor de gatillo de velocidad variable (1).
- Para apagar, suelte el interruptor de gatillo (1).
¡Advertencia! No encienda o apague la herramienta mientras esté bajo carga.
¡Advertencia! Deslice siempre el interruptor de bloqueo en apagado (2) a la derecha a la posición de bloqueo cuando la herramienta no esté en uso.
Control de velocidad variable
El interruptor de encendido/apagado de velocidad variable ofrece una variedad de velocidades para lograr tasas de corte mejoradas ampliamente en varios materiales.
- La velocidad está determinada por la cantidad de presión del interruptor de gatillo (1).
Corte de bisel (Fig. G, H e I)
La placa de zapata se puede ajustar a un ángulo de bisel izquierdo o derecho de 45°.
Para ajustar el ángulo de bisel:
- Afloje el perno de retención de la zapata (12) con la llave hexagonal proporcionada para desbloquear la placa de la zapata (5).
- Deslice la placa de zapata (5) hacia adelante para liberarla del tope de 0°.
- Gire la placa de la zapata al ángulo de bisel deseado (Fig. H).
- Deslice la placa de la zapata hacia atrás para conectar el retén izquierdo o derecho.
- Apriete el perno de retención de la zapata (12) con la llave hexagonal proporcionada para bloquear la placa de la zapata (5) en la posición requerida.
Nota: La zapata se puede biselar hacia la izquierda o hacia la derecha y tiene retenes en 45°.
Acción de corte (Fig. J)
Esta sierra caladora está equipada con tres acciones de corte, dos orbitales y una recta. La acción orbital tiene un movimiento de cuchilla más agresivo y está diseñada para cortar materiales blandos como madera o plástico. La acción orbital proporciona un corte más rápido, pero con un corte menos suave a través del material. En acción orbital, la cuchilla se mueve hacia adelante durante la carrera de corte además del movimiento hacia arriba y hacia abajo.
¡Advertencia! Nunca se deben cortar metales o maderas duras en acción orbital.
- Deslice el botón de acción de corte (6) entre las tres posiciones de corte: 0, 1 y 2.
- La posición 0 es para corte recto.
- Las posiciones 1 y 2 son para corte orbital.
- La agresividad del corte aumenta a medida que se ajusta la palanca de uno a dos, siendo dos el corte más agresivo.
Aserrado
- Siempre sostenga la herramienta con ambas manos.
- Deje que la cuchilla corra libremente durante unos segundos antes de comenzar el corte.
- Aplique sólo una presión suave a la herramienta mientras realiza el corte.
- Si es posible, trabaje con la placa de zapata (5) presionada contra la pieza de trabajo. Esto mejorará el control de la herramienta y reducirá la vibración de la herramienta, además de evitar que se dañe la hoja.
Consejos para uso óptimo
General
- Use una velocidad alta para madera, una velocidad media para aluminio y PVC y una velocidad baja para metales diferentes a aluminio.
Aserrado de laminados
A medida que la cuchilla de sierra corta en la carrera ascendente, pueden producirse astillas en la superficie más cercana a la placa de zapata.
- Use una cuchilla de sierra de dientes finos.
- Corte desde la superficie posterior de la pieza de trabajo.
- Para minimizar las astillas, sujete un trozo de desperdicio o madera prensada en ambos lados de la pieza de trabajo y corte a través de este emparedado.
Aserrado de metal
Tenga en cuenta que aserrar metal requiere mucho más tiempo que aserrar madera.
- Use una cuchilla de sierra adecuada para aserrar metal. Use una cuchilla de sierra de dientes finos para metales ferrosos y una cuchilla de sierra más gruesa para metales no ferrosos.
- Al cortar metal en lámina delgado, sujete una pieza de madera de desecho a la superficie posterior de la pieza de trabajo y corte este emparedado.
- Extienda una película de aceite a lo largo de la línea de corte deseada.
Accesorios
El desempeño de su herramienta depende del accesorio utilizado. Los accesorios STANLEY están diseñados con altos estándares de calidad y están diseñados para mejorar el desempeño de su herramienta. Al utilizar estos accesorios, obtendrá lo mejor de su herramienta.
Esta herramienta es adecuada tanto para cuchillas de sierra con mango en U como con mango en T.
Mantenimiento
Su herramienta ha sido diseñada para funcionar durante un largo período de tiempo con un mínimo de mantenimiento. La operación satisfactoria continua depende del cuidado adecuado de la herramienta y la limpieza regular.
¡Advertencia! Antes de realizar cualquier mantenimiento, apague y desconecte la herramienta.
- Limpie periódicamente las ranuras de ventilación de la herramienta y el cargador con un cepillo suave o un paño seco.
- Limpie periódicamente el alojamiento del motor con un paño húmedo. No utilice ningún limpiador abrasivo o a base de solvente.
- De vez en cuando, aplique una gota de aceite al eje del rodillo de soporte de la cuchilla.
Protección del medio ambiente
Recolección separada. Los productos y baterías marcados con este símbolo no deben desecharse con la basura doméstica normal.
Los productos y baterías contienen materiales que se pueden recuperar o reciclar, lo que reduce la demanda de materias primas.
Recicle los productos eléctricos y las baterías de acuerdo con las disposiciones locales. Más información está disponible en www.2helpU.com
Datos técnicos
| SCJ600 | ||
| Voltaje | V_cd | 18V (20V MAX) |
| Péndulo | 3 | |
| Velocidad sin carga | min^-1 | 0 - 2 500 |
| Longitud de carrera | mm 19 | |
| Profundidad máx. de corte | ||
| Madera | mm 65 | |
| Acero | mm | 8 |
| Aluminio | mm 10 | |
| Peso kg | 2.62 |
| Cargador SC125 SC200 SC400 | SC120 | ||||
| Voltaje de entrada | V_AC | AR, B2220V | AR, B2220V | AR, B2220V | AR, B2220V |
| B3120V | B3120V | B3120V | B3120V | ||
| BRBIVOLT(127V | 220V) | BR127V | BR127V | BRBIVOLT(127V | 220V) | ||
| Voltaje de salida | V_CD | 18 V(20V MAX) | 18 V(20V MAX) | 18 V(20V MAX) | 18 V(20V MAX) |
| Corriente A | 1.25 2 4 | 1.25 | |||
| Batería SB201 SB202 SB204 SB206 | |||||
| Voltaje | V_CD | 18V(20V MAX) | 18V(20V MAX) | 18V(20V MAX) | 18V(20V MAX) |
| Capacidad | Ah 1.5 | 2.0 4.0 6.0 | |||
| Tipo | lon de litio | lon de litio | lon de litio | lon de litio | |
INFORMACIÓN DE SERVICIO
STANLEY ofrece una red completa de ubicaciones de servicio autorizadas y de propiedad de la compañía. Todos los Centros de Servicio STANLEY tienen personal capacitado para proporcionar a los clientes un servicio eficiente y confiable de herramientas eléctricas. Para obtener más información sobre nuestros centros de servicio autorizados y si necesita asesoramiento técnico, reparación o piezas de repuesto originales de fábrica, comuníquese con la ubicación de STANLEY más cercana, o visítenos en www.stanleytools-la.com.
Uso pretendido
Retardamento por conjunto de baterias frio/quente
Retardamento por conjunto de baterias frio/quente
O carregador e o conjunto de baterias podem permanecer conectados com o indicador LED aceso fixo. O carregador manterá o conjunto de baterias totalmente carregado.
Retardamento por conjunto de baterias frio/quente
Indicador de estado de carga da bateria (Fig. B)
Solamente para propósito de Argentina:
Importa y Distribuye: Black & Decker Argentina S.A.
Pacheco Trade Center Colectora de Ruta Panamericana
Km. 32.0 El Talar de Pacheco Partido de Tigre
Buenos Aires (B1618FBQ) República de Argentina
CUIT: 33-65861596-9 Tel.: (011) 4726-4400
Importado por:
Black & Decker do Brasil Ltda.
Rod. BR 050 - KM 167, Lo 05, Parte Q1 - Distr. Indl. II - Uberaba - MG - 38064-750
CNPJ 53.296.273/0001-91 - IE 701.948711.00-98
Black & Decker do Brasil Ltda.
Rod. BR 050 - Km 167, Lo 05, Bl. B - Distr. Indl. II - Uberaba - MG - 38064-750
CNPJ 53.296.273/0032-98 - IE 701.948711.03-30
S.A.C.: 0800.703.4644
Importado por: Black & Decker de Chile, S.A.
Ave. Andrés Bello 2457, Oficina 1604
Providencia - Santiago de Chile
Tel.: (56-2) 2687 1700
Solamente para propósito de Colombia:
Importado por: Black & Decker de Colombia S.A.S.
NIT: 860.070.698-1
Av. Cra 72 # 80-94, Oficina 902.
Torre Empresarial Titan Plaza.
Bogota, Colombia (111021)
Tel.: (571) 508 9100
Ciudad de México, México.
C.P 01210 Tel: (52) 55 53267100
R.F.C.BDE8106261W7
Importado por: Black & Decker del Perú S.A.
Av. Circunvalación del Club Golf Los Incas
N° 152 - 154, Lote 4, Oficina 601
Urb. Club Golf Los Incas - Santiago de Surco Lima – Perú
Tel.: (511) 614-4242
RUC 20266596805
Hecho en China
Fabricado na China
Made in China
09/08/2023
NA489516
- Instrucciones de seguridad
- Advertencias de seguridad generales de herramienta eléctrica
- Advertencias de seguridad adicionales para sierras caladoras y sierras recíprocas
- Seguridad de los demás
- Riesgos residuales.
- Etiquetas en la herramienta
- Posición de código de fecha
- Instrucciones de seguridad adicionales para baterías y cargadores
- Baterías
- No intente cargar baterías dañadas.
- Cargadores
- Seguridad eléctrica
- Características
- Uso
- Carga de la batería (Fig. A)
- Dejar la batería en el cargador
- Demora de paquete caliente/frío
- Indicador de estado de carga de batería (Fig. B)
- Instalación y desinstalación del paquete de baterías de la herramienta
- Para instalar el paquete de batería (Fig. C)
- Para retirar el paquete de batería (Fig. C)
- Gancho de almacenamiento (extra opcional) (Fig. D)
- Ensamble
- Colocación y desinstalación de cuchilla de sierra (Fig. E)
- Encendido y apagado (Fig. F)
- Control de velocidad variable
- Corte de bisel (Fig. G, H e I)
- Para ajustar el ángulo de bisel:
- Acción de corte (Fig. J)
- Aserrado
- Consejos para uso óptimo
- General
- Aserrado de laminados
- Aserrado de metal
- Accesorios
- Mantenimiento
- Protección del medio ambiente
- INFORMACIÓN DE SERVICIO
- Uso pretendido
- Retardamento por conjunto de baterias frio/quente
- Indicador de estado de carga da bateria (Fig. B)
Marca : STANLEY
Modelo : SCJ600
Categoría : Extractor de jugo
