Advanced 2100Bs - Treinador doméstico Athletic - Manual de utilização gratuito

Tipo de Produto	Bicicleta de Treino (Bicicleta de Ciclismo Indoor)
Marca	Athletic
Modelo	Advanced 2100Bs
Sistema de Resistência	Magnético, 8 níveis
Display	Ecrã LCD mostrando tempo, distância, velocidade, calorias, pulsação
Programas	12 programas predefinidos + modo manual
Peso do Volante	8 kg (17.6 lbs)
Peso Máximo do Utilizador	120 kg (265 lbs)
Dimensões (Montado)	100 cm (C) x 50 cm (L) x 120 cm (A)
Peso do Produto	25 kg (55 lbs)
Dobrável	Sim, com rodas de transporte
Ajuste do Assento	Vertical e horizontal
Ajuste do Guiador	Vertical (inclinação)
Pedais	Padrão com cagilhas e tiras
Monitor de Frequência Cardíaca	Sensores de pulso manuais no guiador
Fonte de Alimentação	2 pilhas AA (não incluídas)
Garantia	2 anos
Manutenção	Limpar com pano húmido; lubrificar a corrente e peças móveis a cada 6 meses
Segurança	Base estável com pés niveladores; travão de emergência (premir para baixo no botão de resistência)
Disponibilidade de Peças Sobressalentes	Peças de substituição (assento, pedais, pastilhas de resistência) disponíveis nos centros de assistência Athletic

Perguntas frequentes - Advanced 2100Bs Athletic

Como monto o treinador doméstico Athletic Advanced 2100Bs?

A montagem é simples. Siga o manual passo a passo: fixe os estabilizadores dianteiro e traseiro, depois o tubo do assento e o tubo do guiador. Aperte todos os parafusos com a chave Allen fornecida. Por fim, instale os pedais e as pilhas para o display.

Que tipo de resistência utiliza o Advanced 2100Bs?

Utiliza um sistema de resistência magnética com 8 níveis. Ajuste a resistência girando o botão no quadro. A resistência magnética proporciona uma pedalada suave e silenciosa.

Como posso acompanhar os meus dados de treino?

O ecrã LCD mostra tempo, distância, velocidade, calorias queimadas e pulsação (através dos sensores manuais). Prima o botão MODE para percorrer as métricas.

Qual é o peso máximo do utilizador?

O peso máximo do utilizador é de 120 kg (265 lbs). Certifique-se de que a bicicleta está numa superfície plana e os pés niveladores estão ajustados para estabilidade.

A bicicleta pode ser dobrada para armazenamento?

Sim, a Advanced 2100Bs é dobrável. Remova o assento e o guiador, depois dobre o quadro usando o mecanismo de bloqueio. As rodas de transporte facilitam a movimentação.

Como faço a manutenção do treinador doméstico?

Limpe regularmente o quadro com um pano húmido. Lubrifique a corrente e as peças móveis a cada 6 meses com um lubrificante à base de silicone. Verifique o aperto dos parafusos mensalmente.

Que precauções de segurança devo tomar?

Coloque a bicicleta numa superfície nivelada. Ajuste o assento e o guiador à sua altura. Utilize o travão de emergência premindo para baixo no botão de resistência. Mantenha crianças e animais afastados durante a utilização.

Onde posso encontrar peças de substituição?

Peças de substituição como assento, pedais e pastilhas de resistência estão disponíveis nos centros de assistência autorizados Athletic. Contacte o apoio ao cliente para encomendar.

Como configuro um programa predefinido?

Prima o botão PROGRAM para escolher entre 12 programas predefinidos. Cada programa varia a resistência automaticamente. Comece a pedalar e o programa seguirá o seu curso.

O ecrã não mostra números. O que devo fazer?

Verifique se as pilhas (2 x AA) estão instaladas corretamente e têm carga suficiente. Se o ecrã ainda não funcionar, certifique-se de que o fio do sensor do volante está ligado corretamente.

MANUAL DE UTILIZADOR Advanced 2100Bs Athletic

Garantimos um produto confiável e moderno, produzido com alta tecnologia por pessoas que se preocupam com o seu bem-estar.

Este manual aborda os principais dados, estrutura básica e principais procedimentos de operação e manutenção preventiva. Ele o ajudará a se familiarizar com todas as funções do equipamento para garantir que você aproveite seu produto por muito tempo.

ATTENTION / ATENCIÓN / ATENÇÃO

Leia atentamente as instruções de segurança e uso contidas neste documento. Siga as instruções para a montagem correta do produto.

Atenção: Não insira nenhum objeto nas aberturas do produto. Fique longe de peças móveis.

Segurança e Proteção: É responsabilidade do proprietário garantir que todos os usuários estejam totalmente informados sobre as precauções segurança, uso, manutenção e cuidados com o produto.

Inappropriate use for children and animals. El uso inapropiado para los niños y los animales. Uso inadequado para crianças e animais.

MAX 125kg 275lbs

CONTENTS

SUMARIO

english

MANUTENÇÃO PREVENTIVA....21

GARANTIA....22

Leia este manual antes de usar o produto e guarde-o para referência futura para evitar o risco de calor, incêndio, choque elétrico ou ferimentos.

É responsabilidade do proprietário garantir que todos os usuários do equipamento sejam adequadamente informados sobre as precauções de segurança.

Caso o equipamento não esteja em perfeito estado, chame um assistente técnico.

Considerações Gerais

- Coloque a spinning sobre uma superfície plana a pelo menos 30cm de distância de qualquer parede, mantendo o fundo livre de quaisquer obstáculos.

- Nunca permita que mais de uma pessoa utilize a spinning ao mesmo tempo.

- Consulte o seu médico antes de iniciar e durante qualquer programa de exercícios. Deve ser dada especial atenção às crianças, às mulheres grávidas, aos idosos, às pessoas com problemas cardíacos e às pessoas com deficiência.

- Os valores indicados no monitor são pontos de referência, não podem ser considerados com precisão suficiente para avaliação clínica.

- Mantenha afastado do equipamento, crianças e animais de estimação, principalmente durante o uso e não insira objetos nos orifícios do equipamento.

- Não fique de pé na spinning ao ligá-la, evitando forçar o motor. Fique sempre de lado. Suba apenas quando a spinning estiver se movendo muito lentamente.

- Use roupas esportivas adequadas. Não use roupas largas que possam ficar presas no equipamento. Para fazer exercícios, use sempre calçados, não ande descalço ou de sandálias.

- Este dispositivo não se destina a ser utilizado por pessoas com capacidades físicas ou mentais reduzidas ou inexperientes, a menos que sejam supervisionadas por uma pessoa responsável.

- As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

R. O Fabricante/Distribuidor não se responsabiliza por acidentes e suas consequências decorrentes da violação das características originais ou montagem fora das configurações de fábrica de seus produtos. B. Nenhum Revendedor ou Provedor de Serviços

Observações

Autorizado está autorizado a alterar estes Termos ou assumir quaisquer compromissos em nome do Fabricante/Distribuidor.

C. O cliente é responsável pelos custos de chamadas técnicas infundadas.

NOTA: As figuras e fotos deste manual são meramente ilustrativas. O Fabricante/Distribuidor reserva-se o direito de fazer alterações no produto sem aviso prévio. Este manual pode ilustrar opções que não fazem parte do equipamento adquirido.nales que no forman parte del equipo adquirido.

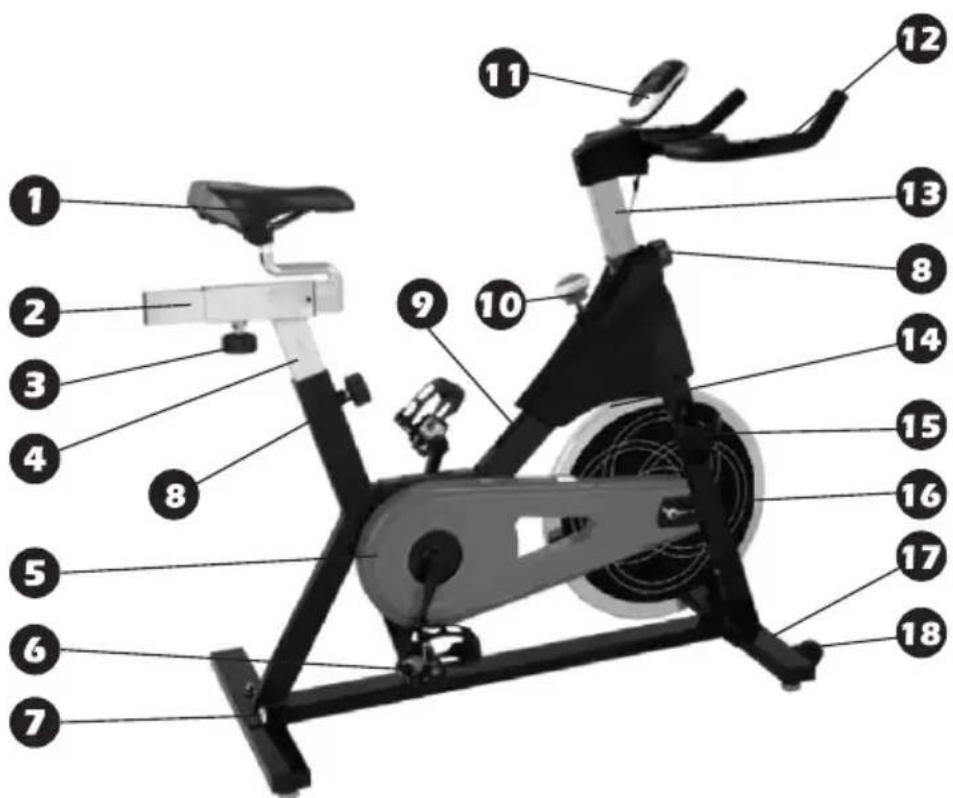

COMPONENTES E ESPECIFICAÇÕES TÉCNICAS

1. Assento
2. Suporte de assento
3. Botão de ajuste do assento
4. Suporte vertical do assento
5. Capa de corrente
6. Pedal
7. Patas traseiras
8. Botão de ajuste
9. Estrutura principal
10. Botão tensor
11. Monitore
12. Guiador
13. Suporte do guiador
14. Freio
15. Porta-garrafas
16. Volante
17. Pés dianteiros
18. Rodas de transporte

Produto		Embalagem
Peso líquido	41,00 kg	Peso bruto	46,00 kg
(aproximado)	1165 mm	Largura (caixa)	195 mm
Largura máxima	510 mm	Altura (caixa)	830 mm
Comprimento máximo	1220 mm	Comprimento (caixa)	1080 mm

MONTAGEM

NOTA: Coloque a embalagem do equipamento sobre uma superfície plana. Recomenda-se que você coloque uma capa protetora no piso. Tenha cuidado ao carregar e transportar o equipamento. Desembale e monte o equipamento onde será utilizado. Se necessário, peça ajuda a outra pessoa.

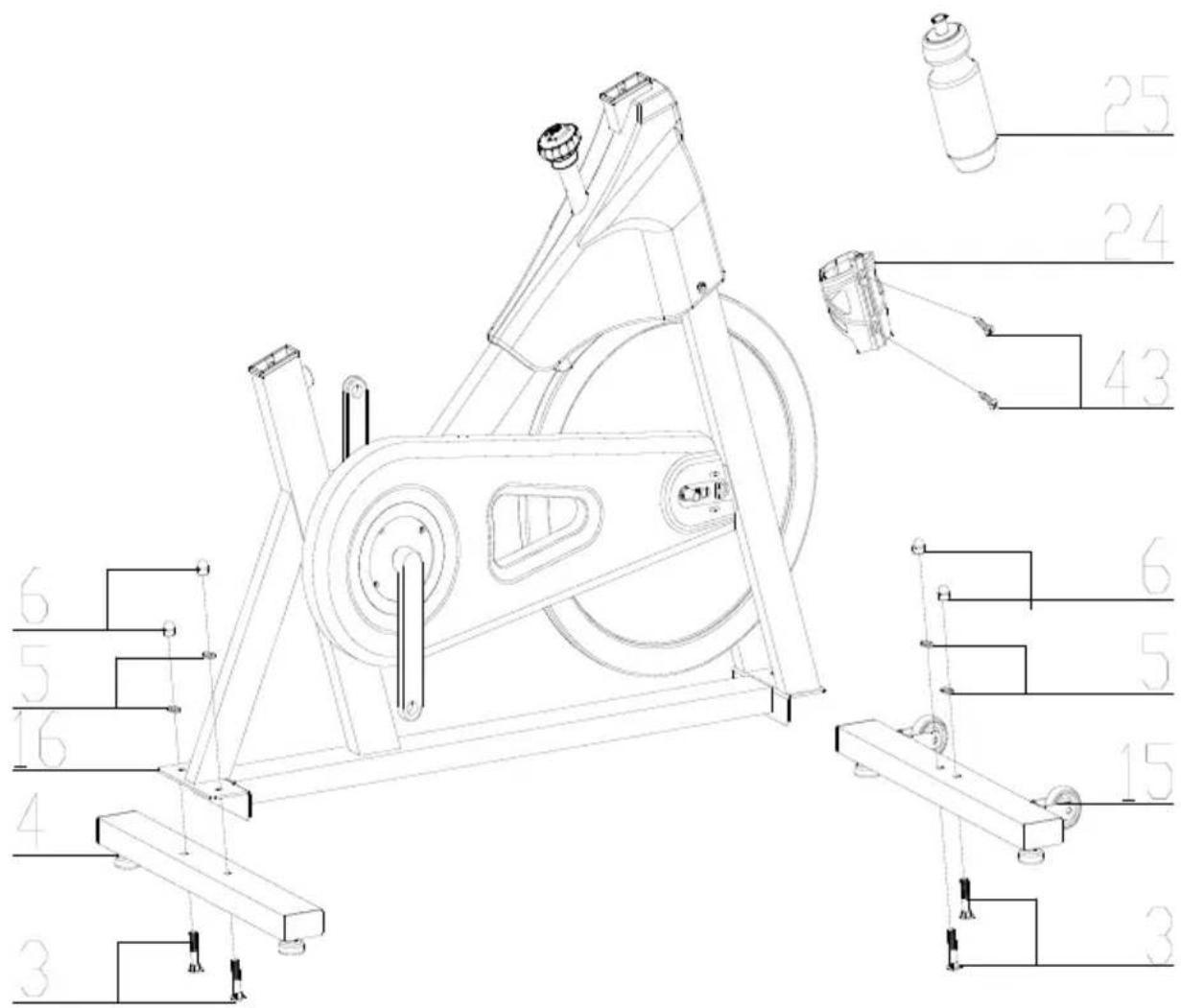

PASSO 1

Fixe o estabilizador frontal (15) à estrutura principal (16) usando dois conjuntos de arruelas planas ∅8 (5), porca de capa M8 (6) e parafuso M8X42 (3). Fixe o estabilizador traseiro (4) à estrutura principal (16) usando dois conjuntos de arruelas planas ∅8 (5), porca de capa M8 (6) e parafuso M8X42 (3). Em seguida fixe o Suporte para Garrafa (24) na Estrutura Principal com 2 Parafusos (43), coloque a Garrafa (25) no Suporte para Garrafa (24)

PASSO 2

Deslize o suporte vertical do assento (10) no alojamento do espigão na estrutura principal (16). Em seguida, deslize o Suporte Horizontal do Assento (12) para dentro do Suporte Vertical do Assento (10). Você precisará afrouxar o botão de ajuste (7) e puxá-lo para trás e, em seguida, selecionar e alinhar os orifícios para a altura desejada. Solte o botão e reaperte a parte serrilhada.

Agora fixe o Assento (13) ao Apoio do Assento horizontal (12), conforme mostrado, e aperte os parafusos sob o assento.

PASSO 3

Deslize o Suporte do Guiador (17) para dentro da Estrutura Principal. Você precisará afrouxar a seção serrilhada do Botão de Ajuste (7) e puxar o botão para trás e, em seguida, selecionar e alinhar os orifícios para ajustar a altura. Solte o botão e reaperte a parte serrilhada.

Remova os parafusos e a arruela de pressão do suporte do guiador (17) e, em seguida, prenda o guiador (18) com 4 arruelas de pressão ∅8 (19) e 4 parafusos M8x16 (20).

ATENÇÃO: VOCÊ DEVE DEFINIR O GUIDÃO FIRMEMENTE

Deslize o monitor (63) no suporte do monitor (64) conecte os plugues (A1 e A2)

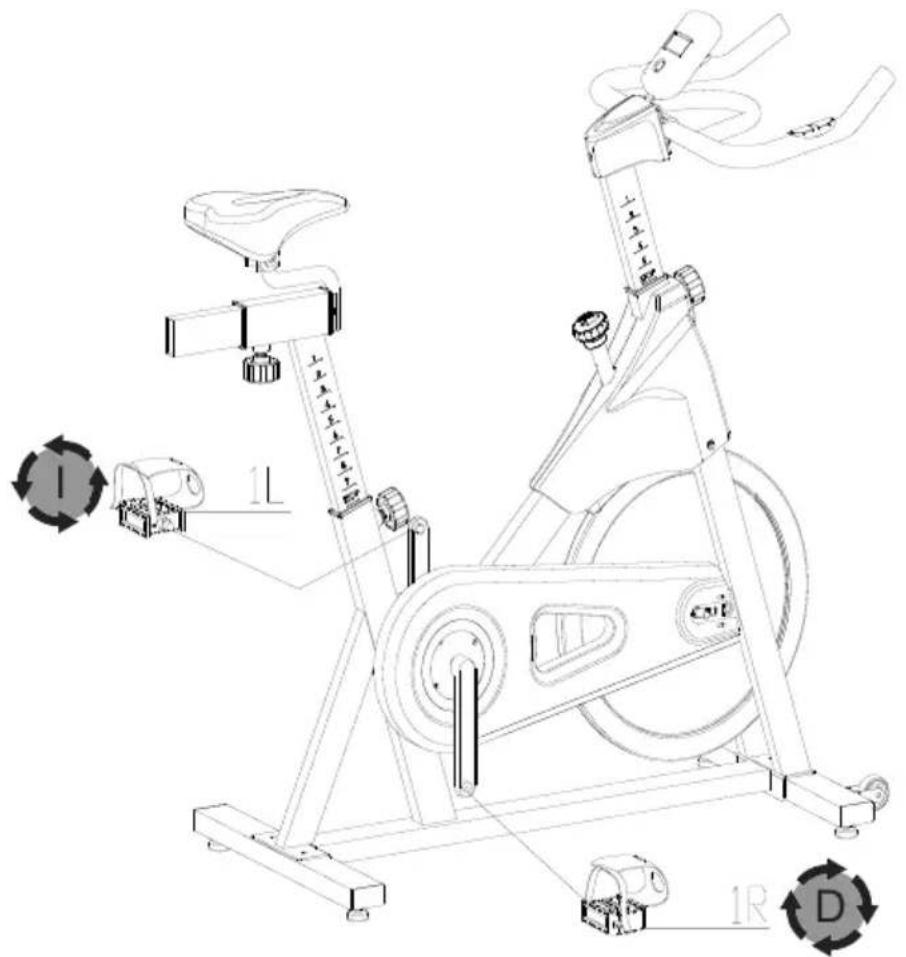

Os pedais (1 L e 1 R) estão marcados com "L" e "R" - Esquerdo e Direito.

Anexe-os aos braços da manivela apropriados. O braço do pedivela direito fica do lado direito da bicicleta quando você se senta nela.

Observe que o pedal direito deve ser girado no sentido horário e o pedal esquerdo no sentido anti-horário.

ESPECIFICAÇÕES:

HORÁRIO 00:00\~99:59MIN

VELOCIDADE 0,0\~99,9KM/H(ML/H)

DISTÂNCIA 0,00\~999,9KM(ML)

ODÔMETRO 0,0\~9999KM ou ML

PULSO0 40\~240BPM

CALORIAS 0,0\~9999KCALs

PRINCIPAIS FUNÇÕES

MODO: Esta tecla permite selecionar e bloquear uma função específica desejada.

PROCEDIMENTOS DE OPERAÇÃO

1. LIGAR/DESLIGAR AUTOMÁTICO

Este sistema liga quando qualquer tecla é pressionada ou quando recebe um sinal de entrada do sensor de velocidade.

O sistema desliga automaticamente quando o sensor não tem entrada de sinal ou nenhum sinal é pressionado. chave por aproximadamente 4 minutos.

1. REINICIAR

A unidade pode ser reiniciada trocando a bateria ou pressionando a tecla mode por 3 segundos.

1. MODO

Para escolher SCAN ou LOCK se você não quiser o modo de varredura, pressione a tecla MODE quando o ponteiro da função desejada começa a piscar.

1. FUNÇÕES

TIME: Pressione a tecla MODE até que o ponteiro trave em TIME. O tempo total de trabalho será exibido ao iniciar o exercício.

VELOCIDADE: Pressione a tecla MODE até que o ponteiro trave em VELOCIDADE. Mostrar velocidade atual durante o tempo de treinamento.

DISTÂNCIA: Pressione a tecla MODE até que o ponteiro trave em DISTÂNCIA. A distância de

Cada treino será exibido quando você iniciar o exercício.

ODÔMETRO: Pressione a tecla MODE até que o ponteiro avance para ODO METER. A distância total acumulada será mostrado.

CALORIAS: Pressione a tecla MODE até que o ponteiro trave em CALORIAS. Calorias queimadas Eles serão exibidos quando o exercício começar.

PULSO: Pressione a tecla MODE até que o ponteiro avance para a função PULSO e coloque o clipe na orelha ou no aperto manual do sensor por cerca de 3 segundos é exibido.

SCAN: A tela muda de acordo com o diagrama a seguir a cada 4 segundos. Exibição automática de seguintes funções na ordem mostrada: TEMPO-VELOCIDADE-DISTÂNCIA CALORIAS-PULSO

NOTAS:

1. Se nenhum sinal chegar dentro de 4-5 minutos, a tela LCD desligará automaticamente.
2. Quando há entrada de sinal, o monitor liga automaticamente.
3. Se houver a possibilidade de ver uma tela incorreta no monitor, substitua as baterias para obter uma bom resultado. Você deve substituir as baterias ao mesmo tempo.
4. O monitor usa baterias "AA" ou "AAA" de 1,5V.

1. Ajuste o assento e o guidão: Afrouxe o guidão girando no sentido anti-horário, em seguida puxe o guidão e ajuste na posição desejada. Após o ajuste, solte a alça e aperte girando-a no sentido horário. Aperte.

2. Ajuste da resistência: Para aumentar a resistência gire a manivela para a direita, para diminuir a resistência gire a manivela para a esquerda.

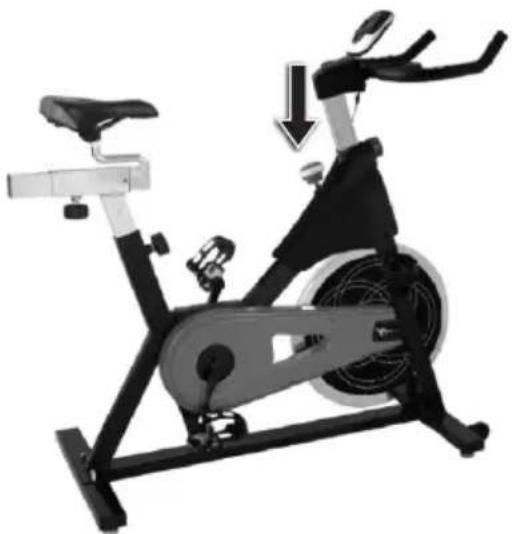

1. Freio de emergência: para frear seu equipamento, aperte firmemente a alavanca.

2. Certifique-se de que o corpo da bicicleta esteja estável ao tremer. Caso contrário, faça ajustes nos tubos dianteiro e traseiro dos pés.

3. Teste a bicicleta, observando se há algum ruído anormal no funcionamento. A princípio há um ruído normal do lubrificante que foi aplicado para melhorar seu desempenho. Verifique o ajuste da resistência e o sistema de freio para ver se está normal.

4. Após verificar os itens acima, a bicicleta está adequada para uso.

Antes de utilizar seu equipamento certifique-se de que esteja em boas condições. Verifique o estado geral do equipamento, conforme descrito em "Informações de segurança". Caso o equipamento não esteja em perfeitas condições, entre em contato com um assistente técnico autorizado.

LIMPEZA:

• Nunca utilize solventes ou abrasivos para limpeza.
• Não deixe o aparelho exposto a agentes naturais como sol, chuva, orvalho, poeira, névoa salina, etc.
• Não coloque a esteira em ambientes empoeirados, úmidos, saunas ou locais sem ventilação.
  -Use sempre peças de reposição originais. A manutenção inadequada pode danificar o produto e anular a garantia.
• Se preferir esta limpeza poderá ser realizada por um Assistente Técnico (consultar valores).

AVISO: Este equipamento destina-se ao uso residencial. Não assumimos nenhuma responsabilidade quando utilizado por academias, clubes, clínicas ou condomínios.

Condições Gerais de Garantia

R. O serviço de garantia será prestado somente mediante apresentação da nota fiscal/cupom fiscal original e dentro dos limites estabelecidos neste termo. A garantia será prestada pela Rede de Assistência Técnica Autorizada, que abrange as principais cidades do país.
B. As condições estabelecidas neste Contrato são garantidas ao primeiro usuário comprador deste produto pelo período de 6 (seis) meses (incluindo o prazo de garantia legal - primeiros 90 (noventa) dias contados da data de emissão da nota promissória / cupom fiscal sobre vendas, no caso de uso exclusivamente residencial.
C. Os prazos de garantia e cobertura a partir da data de emissão do cupom de venda da nota/cupom fiscal de venda, incluindo o prazo legal de 90 (noventa) dias:

PEÇAS E COMPONENTES

Estrutura	6 meses
Pintura (oxidação)	6 meses
Peças de plástico e borracha	6 meses
Mão de obra	6 meses

D. As peças reparadas ou substituídas sob esta garantia não interrompem ou estendem o período de garantia inicialmente declarado.

E. Para usufruir desta garantia, o equipamento deve ter sido instalado pelo técnico de serviço autorizado, exceto para produtos residenciais.

F. A garantia não cobre serviços de instalação e manutenção preventiva, como limpeza, lubrificação e regulagem do produto.

G. Nenhum revendedor está autorizado a receber o produto de um cliente para enviá-lo à Assistência Técnica Autorizada ou retirá-lo para devolução enquanto fornecer informações em nome do Fabricante/Distribuidor sobre o andamento do serviço. O Fabricante/Distribuidor não será responsável por qualquer dano ou atraso devido a esta falha.

H. O Fabricante/Distribuidor manterá as peças sobressalentes disponíveis até que pare de fabricar ou importar o equipamento. Se a produção ou importação de equipamentos cessar, manterá o fornecimento sobressalente de sua linha de equipamentos do Fabricante/Distribuidor por um período de tempo razoável, nos termos da lei.

I. No prazo de 30 (trinta) dias, caso o equipamento apresente algum mau funcionamento, o cliente poderá optar por levar o produto em local autorizado ou serviços solicitados em domicílio sem custos de deslocamento nos municípios integrantes da Rede de Assistência Técnica Autorizada. Decorrido o prazo de 30 (trinta) dias ou municípios não integrantes da Rede de Assistência Técnica Autorizada, as despesas decorrentes de qualquer transporte ou equipamento para serviço de carregamento, deslocamento ou visita técnica de auxiliar habilitado, serão por conta do cliente, se este equipamentos cobertos por esta garantia.

J. Lubrificantes, silicones para esteiras, vaselina para os pesos-guia e micro óleo para as articulações das estações de musculação, recomendados exclusivamente pelo fabricante, disponíveis na Rede de Assistência Técnica.

Extinção da Garantia:

Esta Garantia será considerada nula quando:

R. O período de validade normalmente já expirou.
B. O equipamento foi entregue para reparo a pessoas não autorizadas pelo Fabricante/Distribuidor, foram verificados indícios de violação de suas características originais ou montagem fora do nível de fábrica.
C. Ocorreram danos sofridos por uso indevido, uso de produtos de limpeza inadequados, oxidação causada por agentes externos, intempéries, negligência, modificação, uso de acessórios não recomendados, mau design da aplicação a que se destina, quedas, furos, uso e instalação em desacordo com o manual de instruções, fiação com tensões inadequadas, falta de aterramento em redes de mau porte e/ou oscilações e sobrecargas excessivas.
D. Para a linha residencial é proibido qualquer tipo de manutenção de equipamentos do usuário ou de terceiros que não sejam da rede de assistência técnica.
E. O produto é utilizado em academias, condomínios, clínicas, clubes, saunas, submerso em água ou qualquer método de uso semelhante a este, bem como qualquer uso que não seja a finalidade de aplicação a que se destina.

Observações:

A. Cabos, mosquetões, pedais quando já existentes no produto deverão ser substituídos uma vez por ano.
B. O Fabricante/Distribuidor não se responsabiliza por quaisquer acidentes e suas consequências, decorrentes da violação das características originais ou montagem fora do padrão de fábrica de seus equipamentos.
C. Os custos de tratamento de chamadas infundadas são da responsabilidade do cliente.
