APV2303 - Fogão ASPES - Manual de utilização gratuito

Tipo de Produto	Fogão Autônomo
Marca	Aspes
Modelo	APV2303
Largura	60 cm
Profundidade	60 cm
Altura	85 cm
Peso	Aproximadamente 50 kg
Fonte de Alimentação	230 V, 50 Hz
Tipo de Placa	Gás (4 queimadores)
Tipo de Forno	Forno elétrico com ventilador
Capacidade do Forno	65 L
Função Grill	Sim
Limpeza do Forno	Interior esmaltado, fácil de limpar
Travão de Segurança para Crianças	Sim (na porta do forno)
Dispositivo de Falha de Chama	Sim (nos queimadores a gás)
Classe Energética	A
Disponibilidade de Peças Sobresselentes	Através de centros de assistência autorizados
Garantia	2 anos

Perguntas frequentes - APV2303 ASPES

Como instalar a ligação da placa a gás?

A ligação do gás deve ser realizada por um técnico qualificado. Certifique-se de que o fornecimento de gás está desligado antes da instalação. Utilize uma mangueira flexível adequada para gás e aperte as ligações com uma chave inglesa. Verifique se existem fugas com água e sabão.

Que tipo de gás posso utilizar?

O fogão foi concebido para gás natural (G20) ou GPL (G30/G31). Verifique a etiqueta no aparelho para as definições específicas dos bicos. Podem ser necessários kits de conversão para diferentes tipos de gás.

Como limpar o forno?

Deixe o forno arrefecer. Retire as grelhas e lave com água morna e sabão. Limpe o interior com um pano húmido e detergente suave. Evite produtos de limpeza abrasivos. Para nódoas difíceis, utilize uma pasta de bicarbonato de sódio.

Porque é que o forno não aquece uniformemente?

Verifique se a ventoinha do forno está a funcionar. Certifique-se de que a porta veda corretamente. Evite abrir a porta com frequência. Se o problema persistir, o elemento de aquecimento ou o termóstato poderão necessitar de substituição.

Como programar o temporizador do forno?

Rode o botão do temporizador no sentido dos ponteiros do relógio para definir o tempo de cozedura pretendido. O forno desligar-se-á automaticamente quando o tempo terminar. Consulte o manual para funções específicas do temporizador.

O que fazer se um queimador a gás não acender?

Verifique se a tampa do queimador está corretamente colocada. Limpe os orifícios do queimador com um alfinete. Certifique-se de que o fornecimento de gás está ligado. Se utilizar um isqueiro, acenda manualmente. Se o acendedor de faísca falhar, verifique a ligação do elétrodo.

Como substituir a lâmpada do forno?

Desligue o fogão da fonte de alimentação. Retire a cobertura de vidro rodando-a no sentido anti-horário. Substitua por uma lâmpada halógena de 25W/300°C. Recoloque a cobertura e restaure a corrente.

O fogão é energeticamente eficiente?

Sim, tem uma classe energética A para o forno. Para poupar energia, evite pré-aquecer desnecessariamente e utilize o calor residual. A placa a gás também é eficiente.

Com que frequência devo fazer a manutenção do fogão?

Recomenda-se que o fogão seja submetido a manutenção anualmente por um técnico qualificado para verificar as ligações de gás, queimadores e componentes elétricos.

Onde posso encontrar peças sobresselentes?

As peças sobresselentes estão disponíveis através dos centros de assistência autorizados Aspes ou em retalhistas online. Forneça o número do modelo APV2303 ao encomendar.

MANUAL DE UTILIZADOR APV2303 ASPES

Manual de Instruções

Modelo: APV1201/APV2303

1. Foreword

1.1 Safety Warnings

Manual de Instruções

Modelo: APV1201/APV2303

1. Introducción

1.1 Avisos de segurança a

A sua segurança a é importante para nós. Por favor, leia atentamente este manual antes de começ ar a utilizar a placa de cozedura.

1.2 Instalaç ão

1.2.1 Risco de choque elétrico

Desligar o aparelho da tomada antes de realizar qualquer trabalho de manutenç ão na placa de cozedura. É essencial e obrigatória que haja uma conexão a um bom sistema de ligaç ão à terra. As modificaç Êes à cablagem doméstica só devem ser efetuadas por um profissional qualificado.

O não cumprimento deste conselho pode resultar em choque elétrico ou mesmo na morte.

1.2.2 Risco de corte

• A estrutura inferior da placa é afiada.
• Se não for tratada com cuidado, poderácausar ferimentos ou cortes.

1.2.3 Instruções de segurança a importantes

• Leia atentamente as instruções antes de instalar ou utilizar este aparelho.
- Não deve ser colocado nenhum material ou produto inflamável sobre este aparelho em qualquer altura.
- Disponibilize esta informação às pessoas responsáveis pela instalação do produto, uma vez que pode facilitar a instalação.
- Para evitar riscos, este aparelho deve ser instalado em conformidade com estas instrucões.
- A instalação do aparelho sódeve ser efetuada por pessoas qualificadas.
- Este aparelho deve ter a sua própria tomada de corrente com o seu próprio interruptor de isolamento para que possa ser desligado da rede elétrica.
- A não instalação correta deste aparelho pode invalidar qualquer garantia ou responsabilidade da marca.
- Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruçÕes relativas à utilização do aparelho de uma forma segura e se compreenderem os perigos envolvidos.
- As crianças não devem brincar com o aparelho. A limpeza e a manutenção por parte do utilizador não devem ser feitas por criança as sem supervisão.
- Se o cabo de alimentação for danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço o ou por pessoas com qualificações semelhantes, a fim de evitar um perigo.

AVISO: Se a superfície estiver partida, desligar o aparelho para evitar a possibilidade de choque elétrico, já que superfícies de placas de vitrocerâmica ou material similar isolam a eletricidade.

Não deve haver objetos metálicos tais como facas, garfos ou colheres na superfície de cozedura quando o aparelho esteja ligado, pois podem aquecer.

Não utilizar produtos de limpeza a vapor para limpar a placa de cozedura.

O aparelho não está concebido para ser operado por um temporizador externo ou por um sistema de controlo remoto separado.

AVISO: Perigo de incêndio: não armazenar objetos sobre as superfícies de cozedura.

O processo de cozedura deve ser controlado. Um processo de cozedura curto deve ser controlado sem interrupç ão.

ATENÇ ãO: Cozinhar sem supervisão numa placa de cozinha oleada ou untada pode ser perigoso e pode resultar num incêndio. NUNCA tente apagar um incêndio com água: desligue o aparelho e depois cubra a chama com a tampa ou com um cobertor contra incêndio.

1.3 Funcionamento e manutenç ão

1.3.1 Perigo de choque elétrico

Nunca cozinhe em cima de uma placa partida ou rachada. Se a superfície da placa estiver partida ou rachada, desligue o aparelho da fonte de alimentaç ão principal e contacte o serviço o técnico.

Desligue a placa antes de limpar ou efetuar qualquer manutenç ão.

O não seguimento deste conselho pode resultar em choque elétrico ou morte.

1.3.2 Perigo para a saúde

Este dispositivo está em conformidade com as normas de segurança a eletromagnética. No entanto, as pessoas com estimuladores cardíacos ou implantes elétricos (tais como bombas de insulina) devem consultar o seu médico antes de utilizarem este dispositivo, para garantir que os seus implantes não serão afetados pelo campo eletromagnético. O não cumprimento deste conselho pode resultar em morte.

1.3.3 Perigo devido a superfícies quentes

Durante a utilização, as partes acessíveis deste aparelho podem ficar suficientemente quentes para causar queimaduras.

Nenhuma parte do seu corpo, vestuário ou outros utensílios de cozinha deve entrar em contacto com a placa de vidro até que a superfície esteja fria.

Verificar se as pegas das panelas não tocam noutras zonas de cozedura que estejam ligadas à tomada. Manter as pegas fora do alcance das crianças as.

O não cumprimento destas instruções poderia resultar em queimaduras e escaldaduras.

1.3.4 Perigo de corte

A aresta afiada das lâminas dos raspadores quando desmontado, pode causar ferimentos; guarde-os sempre em segurança e mantenha-os fora do alcance das crianças as.

A não tomada de precauç ões pode resultar em ferimentos ou cortes.

1.3.5 Instruções de segurança a importantes

• Nunca deixar o aparelho sem vigilância durante a sua utilização. A ebulicão provoca fumo e salpicos gordurosos que podem incendiar.
• Nunca utilizar este aparelho como superfíe de trabalho ou de armazenamento.
• Nunca deixar quaisquer objetos ou utensíos na unidade. Não deixar objetos magnetizáveis (tais como cartões de crédito ou cartões de memória) ou equipamento eletrónico (computadores, leitores de mp3) perto do aparelho, uma vez que podem ser afetados pelo seu campo eletromagnético.

- Nunca utilize o aparelho para aquecer a sala.

- Após a utilização, desligar sempre a zona de cozedura e a placa de cozedura como descrito neste manual (isto é, utilizando os controlos tácteis). Ao retirar as panelas depois de cozinhar, verificar se a zona está desligada, não confiar apenas na função de detecão da panela da placa.

- Não permitir que as crianças brinquem com o aparelho ou que se sentem, fiquem de pé ou subam em cima dele.

- Não colocar objetos que possam ser do interesse das crianças nos armários por cima do aparelho. As crianças as poderiam subir na placa e isto poderia causar lesões graves.

- Não deixar as crianças as desacompanhadas ou sem supervisão na área onde a placa está localizada.

- As crianças ou pessoas com deficiências que possam limitar a sua capacidade de utilizar o aparelho devem ter uma pessoa responsável ou qualificada para orientálas na sua utilização. Devem ser ensinados a utilizar o aparelho sem perigo para si próprios ou para o seu ambiente.

- Não reparar ou substituir qualquer peça do aparelho por si próprio, exceto se especificamente recomendado no manual. Todas essas operacões devem ser realizadas por pessoal qualificado.

- Não colocar ou deixar cair objetos pesados sobre a placa. Não trepar para cima da placa.

- Não utilizar recipientes com arestas vivas ou arrastálos sobre a superfíe do vidro, pois isto pode quebrar o vidro.

- Não utilizar esfregês ou qualquer produto de limpeza abrasivo, pois pode danificar a superfície do vidro da placa. Este aparelho destina-se à utilização em ambientes domésticos

AVISO:

O aparelho e as suas peç as acessíveis ficam quentes durante a sua utilização. Evitar tocar nos elementos quentes.

As crianças as com menos de 8 anos de idade devem ser mantidas afastadas do aparelho, a menos que sejam supervisionadas de forma contínua.

PARABÉNS pela compra da sua nova placa.

Recomendamos que dedique algum tempo à leitura destas instruç ões/ manual de instalaç ão para compreender como instalá-la corretamente bem como colocá-lo em funcionamento. Para a instalaç ão, leia por favor a secç ão de instalaç ão. Leia todas as instruç ões de segurança a antes de utilizar a placa e guarde estas instruç ões/ manual de instalaç ão para referência futura.

2. Informações sobre o produto

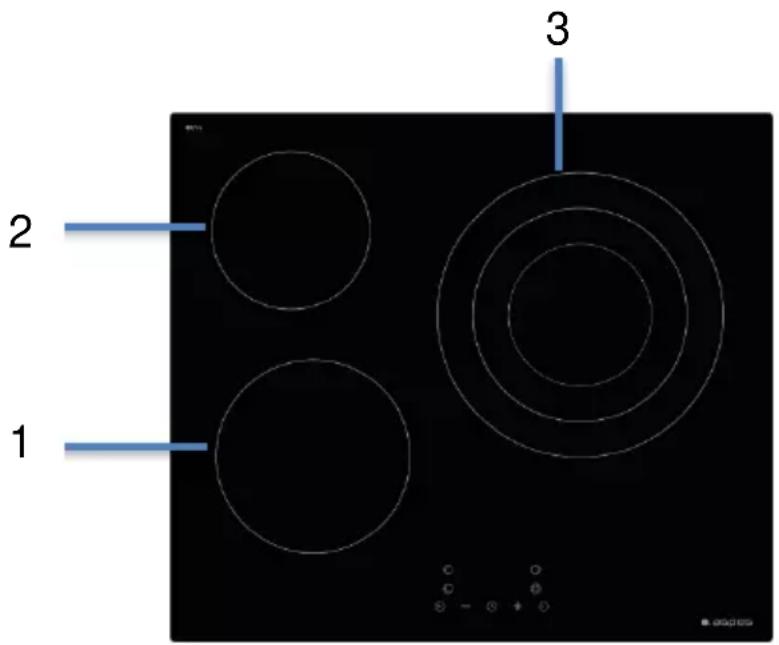

2.1 Vista superior

APV1201

1. max. 1200W zone
2. max. 1800W zone

APV2303

1. max. 1800W zone
2. max. 1200W zone
3. max. 1050/1950/2700W zone

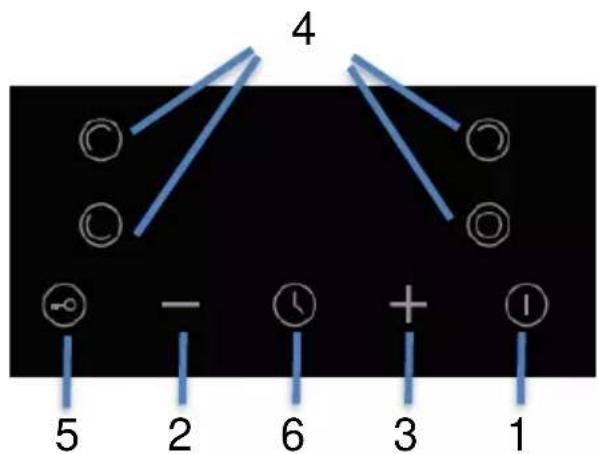

2.2 Painel de controlo

APV1201

APV2303

1. ON/OFF

2. Seleção de zona

3. MENOS

4. Bloqueio para crianças

5. MAIS

6. Temporizador

2.3 Antes de utilizar a sua nova placa

• Leia este manual, prestando muita atenç ão à secç ão "Avisos de Segurança a".
• Remover qualquer película protetora na sua placa.

3. Funcionamento do produto

Os controlos respondem ao toque, pelo que não é necessário aplicar qualquer pressão.

Use a polpa do dedo, não a ponta do dedo.

Ouvirá um sinal sonoro de cada vez que um toque for registado. Certifique-se de que os controlos estão sempre limpos, secos, e que nenhum objeto (como um

utensílio ou um pano) os cobre. Mesmo uma película fina de água pode tornar os controlos difíceis de operar.

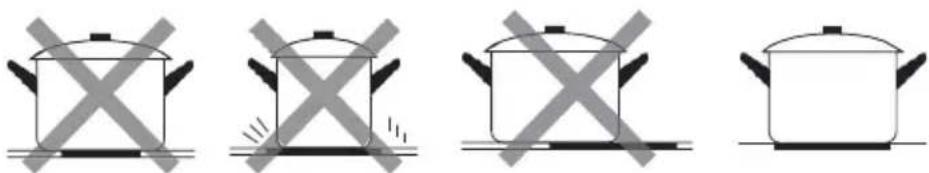

3.2 Escolha de utensílios de cozinha adequados

Não use panelas com bordas afiadas ou bases curvas.

Certifique-se de que a base da panela está nivelada, deitada sobre o vidro e do mesmo tamanho que a zona de cozedura. Utilizar panelas de diâmetro tão grande como a zona de cozedura selecionada. Se utilizar uma panela ligeiramente mais larga, a panela funcionará com a máxima eficiência; por outro lado, com uma panela mais pequena, a eficiência pode ser menor. A placa não deteta panelas com uma base inferior a 140mm. Colocar sempre a panela no centro da zona de cozedura.

Se tiver que mover a panela, faç a-o levantando-a, nunca deslizando, pois o vidro pode arranhar.

3.3 Utilizaçãoão da placa

3.3.1 Comece a cozinhar

Toque no controlo ON/OFF (1) durante um segundo. Depois de ligado, um sinal sonoro soará e todos os ecrãs mostrarão "-" ou "- -", indicando que a placa entrou em modo de espera.
Coloque um panela adequada na zona de cozedura que deseja utilizar.Certifique-se de que o fundo da panela e a superfíe da zona de cozedura estão limpos e secos.
Quando tocar no controlo de seleção da zona de aquecimento, o indicador junto a ele piscará.
Selecione o nível de potência tocando na tecla MENOS (2) ou MAIS (3).Se não escolher uma configuração de cozedura no prazo de 1 minuto, a placa desliga-se automaticamente. Deve então voltar ao primeiro passo.Pode alterar a configuração de cozedura em qualquer altura durante a cozedura.

3.3.2 Fim da cozedura

Toque no controlo de seleção da zona de aquecimento que deseja desligar.
Desligar a zona de cozedura tocando no MENOS (2) para "0".Certifique-se de que o visor mostra "0".
Desligue a placa tocando no controlo ON/OFF.
Cuidado com as superfícies quentes.H mostrará qual a zona de cozedura que está quente ao toque. Desaparecerá quando a superfície tiver arrefecido a uma temperatura segura. Também pode ser utilizado como função de poupanç a de energia. Se quiser aquecer ma recipientes, utilize a placa de aquecimento que ainda está quente.

3.3.3 Bloqueio dos controlos

Pode bloquear os controlos para evitar uma utilizacão involuntária (por exemplo, crianças a ligarem acidentalmente as zonas de cozedura).

Quando os controlos são bloqueados, todos os controlos excepto o controlo ON/ OFF são desativados.

Para bloquear os controlos
Toque e mantenha premido o controlo de bloqueio(5) durante uns momentos	O indicador do temporizador exibirá "Lo".
Para desbloquear os controlos
Toque e mantenha premido o controlo de bloqueio (5) durante 3 segundos.

Quando a placa está em modo de bloqueio, todos os controlos são desativados exceto o controlo ON/OFF. ① Sempre se pode desligar a placa com o controlo ON/OFF ②em caso de emergência, mas para realizar qualquer outra operacão será necessário desbloqueá-la primeiro.

3.3.4 Temporizador

Pode usar o temporizador de duas maneiras diferentes:

a) Pode utilizá-lo como alarme. Neste caso, o temporizador não desligará nenhuma zona de cozedura quando o tempo definido for alcanç ado.

b) Pode defini-lo para desligar uma ou mais zonas de cozedura depois de decorrido o tempo determinado. O tempo máximo é de 99 minutos.

a) Utilização do temporizador como alarme se não selecionar uma zona de cozedura)

Certifique-se de que a placa está ligada. Nota: pode utilizar o temporizador mesmo que não selecione uma zona de cozedura.
Toque no controlo do temporizador (6), o indicador de aviso comec ará a piscar e "10" sera mostrado no mostrador do temporizador.
Defina o tempo tocando na tecla MENOS (2) ou MAIS (3)
Toque novamente na tecla temporizador, depois o número para representar dezenas de dígitos irá piscar.
defina as dezenas de minutos desejadas tocando na tecla MENOS (2) ou MAIS (3).
Quando o tempo for estabelecido, a contagem decrescente comec ará imediatamente. O visor mostrará o tempo restante. Quando o tempo definido for alcanc ado a campainha soará durante 30 segundos e o indicador do temporizador exibirá "- -".

b) Configurar o temporizador para desligar uma zona de cozedura

Ajustar uma zona
Toque na tecla da zona de aquecimento (4) para a qual se pretende definir o temporizador.
Toque no controlo do temporizador (6), o indicador de aviso comec ará a piscar e "10" sera mostrado no visor do temporizador.
Defina o dígitore referente às unidas tocando na tecla MENOS (2) ou MAIS (3)	-
Toque novamente na tecla temporizador e então o dígitore que representa as dezenas irá piscar.
Defina então as dezenas de minutos desejadas tocando na tecla MENOS (2) ou MAIS (3).	-
Quando o temporizador for definido, a contagem decrescente comec a imediatamente. O mostrador mostra o tempo restante.NOTA: O ponto vermelho Junto ao indicador do nível de potência acender-se-àindicando que a zona está selecionada.
Quando o tempo for atingido, a zona de cozedura correspondente desliga-se automaticamente. As outras zonas continuacao a functionar se tiverem sido previamente ativadas.
definir mais zonas:
Os passos para definir mais zonas são semelhantes aos passos para definir uma zona; Quando se define o tempo para várias zonas de cozedura simultaneamente, os pontos decimais das zonas de cozedura em questão estão ligados. A visualizaçãoão dos minutos mostra o temporizador min. O ponto da zona correspondente pisca.
Quando a contagem decrescente terminar, a zona correspondente será desligada. Depois, mostrará o novo temporizador min. e o ponto da zona correspondente piscará.
Toque no controlo de seleção da zona de aquecimento e o temporizador correspondente será mostrado no indicador do temporizador.

Toque no controlo de seleção da zona de aquecimento (4) cujo temporizador pretende cancelar.
Ao tocar no controlo do temporizador (6), o indicador pisca.
Toque na tecla MENOS (2) para definir o temporizador para "00" e o temporizador é cancelado.

3.3.5 Tempos de funcionamento pré-definidos

O desligamento automático é uma função de protecção de segurança para a sua placa. Desliga-se automaticamente se alguma vez se esquecer de desligar o fogão. Os tempos de funcionamento predefinidos para os diferentes níveis de potência são mostrados na tabela abaixo:

Nível de potência	1	2	3	4	5	6	7	8	9
Operacão por defeito (horas)	8	8	8	4	4	4	2	2	2

Quando a panela é retirada, a placa pode parar imediatamente o aquecimento e a placa desliga-se automaticamente após 2 minutos.

As pessoas com estimuladores cardíacos devem consultar o seu médico antes de utilizarem este produto.

4. Guia de cozimento

Tenha cuidado ao fritar, pois o óleo e a gordura aquecem muito rapidamente, especialmente se estiver a utilizar o nível máximo de potência. A temperaturas extremamente elevadas, o óleo e a gordura podem inflamar-se espontaneamente e isto pode apresentar um séio risco de incêdio.

4.1 Conselhos para cozinhar

Quando os alimentos atinjam a fervura, reduza a temperatura.

A utilização de uma tampa reduzirão tempo de cozedura e pouparáenergia, retendo o calor.

Minimize a quantidade de líquido ou gordura para reduzir o tempo de cozedura.

Comece a cozinhar a uma temperatura elevada e reduza a configuraç ão quando os alimentos estejam aquecidos.

5. Configuraç ões de aquecimento

As definiç ões abaixo são apenas orientativas. A configuraç ão exata dependerá de vários fatores, incluindo os utensíos utilizados e o número de artigos que estáa cozinhar. Experimente a placa para encontrar a configuração que melhor lhe convenha.

Configuraç ão	Adequado para
1 - 2	Pequenas quantidades de comida.Derreter chocolate, manteiga e outros alimentos que podem queimar rapidamente.Cozinhar a fogo lento.Aquecimento lento.
3 - 4	• Reaquecimento• Cozinhar em fogo baixo• Cozinhar arroz
5 - 6	• Panquecas
7 - 8	• Saltear• Cozinhar massa
9/P	• Refogar• Selar a carne• Ferver sopas• Ferver água

O quê?	Como?	Importante
Sujidade diária da superfície (impressões digitais, manchas, marcas deixadas pelos alimentos ou derramamentos de alimentos não adoç ados)	1. Desligar a placa de cozedura através do controlo ON/OFF (1).2. Limpar a placa com um produto adequado a vitrocerâmicas quando a placa ainda tenha algum calor residual, mas que não queime!3. Enxaguar e secar com um pano seco ou toalha de papel.4. Voltar a ligar a energia.	■ Quando a placa esteja apagada nenhuma indicação de “superfície quente” é exibida, mas a área ainda pode queimar.Tenha muito cuidado.■ Esponjas, panos de nylon e agentes de limpeza abrasivos podem riscar o vidro. Leia sempre o rótulo para verificar se os panos são adequados.Nunca deixar resíduos de limpeza na placa ou o vidro pode ficar manchado.
Derramamentos, alimentos derretidos e aç úcar derretido	Retirar imediatamente com uma raspador adequado para a placas vitrocerâmicas, mas ter cuidado com as superfícies quentes.1. Desligar o aparelho da parede2. Posicionar o raspador em um ângulo de 30° e raspar a sujidade em direç ão a uma área fria da placa.3. Limpar a sujidade derramada com uma toalha de papel ou um pano macio.4. Seguir os passos 2 a 4 na secç ão anterior - limpeza da sujidade diária da placa.	Remover as manchas deixadas por resíduos alimentares e derrames de aç úcar o mais depressa possível. Se a placa arrefecer, são mais difíceis de limpar e podem até danificar a superfície do vidro.Risco de corte: Quando a cobertura de segurança a é removida, as bordas expostas da lâmina são afiadas.Manusear com extremo cuidado e manter sempre as crianças as afastadas.
Derrames no painel de controlo	Desligue a placa de cozedura a partir do controlo ON/OFF (1).Recolha o derramamento com um pano ou papel absorvente.Limpe a área de controlo táctil com uma esponja ou pano húmido.Seque completamente a área com uma toalha de papel.Volte a ligar placa.	A placa de cozedura pode apitar e desligar-se, e as funç ëes dos botões de controlo podem não funcionar enquanto houver líquido derramado sobre a superfície. Certifique-se de limpar e secar a área do painel de controlo antes de voltar a ligar a placa de cozedura.

1. Resolução de problemas

Problema	Causas possíveis	Soluç ëes
A placanão liga.	Sem corrente	Certifique-se de que a placarestá conectada à fonte dealimentaç ão e de que está ligada.Verifique se há uma falha deenergia dentro ou à volta da

sua casa.

Se tudo tiver sido verificado e o problema persistir, chame um técnico qualificado.

Os controlos tácteis não respondem.

Os controlos estão bloqueados.

Desbloquear os controlos. Ver a secç ão "Utilização ão da placa" para instruç ões.

Os controlos demoram muito tempo a responder

Pode haver água na área dos controlos, ou pode estar a usar apenas a ponta do dedo para pressionar.

Certifique-se de que a área dos controlos está seca e use a polpa dos dedos para os tocar.

O vidro está arranhad o

Causado por utensílios de cozinha com arestas ásperas, ou pode estar a utilizar produtos de limpeza inadequados ou abrasivos.

Utilize utensílios de cozinha com bases planas e uniformes. Ver as secç ões "Escolha de utensílios de cozinha adequados" e "Cuidado e limpeza".

Alguns utensílios de cozinha emitem ruídos crepitantes ou estaladiç os.

Isto pode ser causado pela composição do seu pote (camadas de diferentes metais que vibram de diferentes maneiras).

Esta é uma reação normal dos utensílios de cozinha e não é uma falha da placa de cozedura.

8. Códigos de Erro e comprovaç ões

Se surgir uma anomalia, a placa entrará automaticamente no estado de proteção e exibirá os códigos de proteção correspondentes:

Código de erro para placa de cerâmica

Problema	Possíveis causas	O que fazer
E0 e aviso sonoro de	Proteç ão contra sobreaquecimento: a	Pare a cozedura até a temperatura interna voltar ao normal. Por favor, contacte o
aviso sonoro repetido.	placa está sobreaquecida.	serviç o pós-venda para verificar a placa em caso de falha do PCB.
E1	Falha de circuito aberto do termopar	Por favor contacte o serviç o pós-venda.

O acima exposto são as possíveis causas e procedimentos em caso de falhas comuns.

ATENÇÃO! Para evitar perigo, por favor, não desmonte a unidade por si mesmo!

Instalaç ão

.Selecão do equipamento de instalação

Cortar a superfície de trabalho de acordo com as dimensões mostradas no desenho. Para a instalação e utilização da placa, deve deixar um mínimo de 5 cm à volta do buraco. Certificar-se de que a espessura da superfície de trabalho é de pelo menos 30mm. O material da superfície de trabalho deve ser isolado e resistente ao calor (madeira e fibras semelhantes não devem ser utilizadas como material de trabalho, exceto se forem protegidas e tratadas) para evitar choques elétricos e deformações causadas pela radiação térmica da zona de cozedura. Consultar o diagrama abaixo:

Nota: A distância de segurança a entre os lados da bancada e as superfícies internas da bancada deve ser de pelo menos 3 mm.

Em todas as circunstâncias, certifique-se de que a placa está bem ventilada e que a entrada e saída de ar não estão bloqueadas. Certifique-se de que a placa está em boas condições de funcionamento:

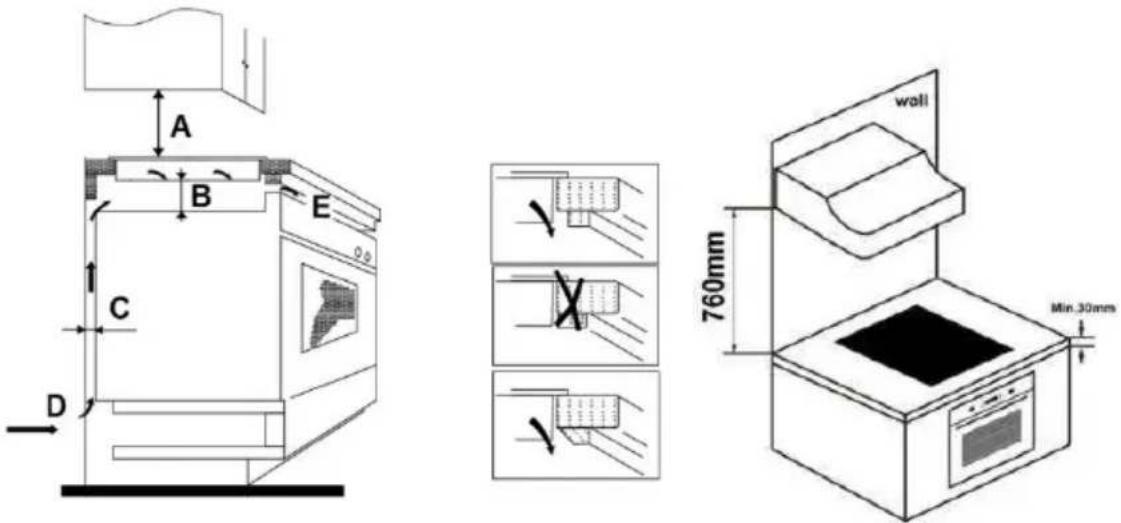

Nota: A distância de segurança a entre a placa e o armário por cima da placa deve ser de pelo menos 760mm.

ADVERTÊNCIA: Garantir ventilaç ão adequada

Certifique-se de que a placa de está bem ventilada e de que a saída e a entrada de ar não estão bloqueadas. Para evitar tocar acidentalmente no fundo quente da placa ou um possível choque elétrico durante o funcionamento, é necessário colocar um inserto de madeira, fixado com parafusos, com uma distância mínima de 50mm do fundo da placa. Siga o diagrama abaixo:

• Existem furos de ventilaç ão em todo o exterior da placa. Deve certificar-se de que estes furos não são bloqueados pela bancada quando a placa é colocada em posição.
• É favor notar que a cola que liga o material plástico ou madeira ao mobiliário deve suportar uma temperatura não inferior a 150°C para evitar que os

painéis se descolem.

- A parede traseira, as superfícies adjacentes e circundantes devem ser capazes de resistir a uma temperatura de 90° C.

.2 Antes da instalaç ão, certifique-se de que:

• A superfíe de trabalho éplana e nivelada, e não hápartes estruturais que interfiram com as dimensões requeridas.
• A superfíe de trabalho éfeita de material resistente ao calor e isolado.
• Se a placa for instalada sobre um forno, o forno deve ter um ventilador.
• A instalação cumpre com todos os requisitos dimensionais e normas e regulamentos aplicáveis.
• Foi incorporado na cablagem permanente um interruptor de isolamento adequado que proporciona uma desconexão completa da rede, montado e posicionado para cumprir as regras e regulamentos locais relativos às ligaç ões elétricas.
• O interruptor de isolamento deve ser de tipo aprovado e deve proporcionar uma separação de contacto de 3 mm em todos os polos (ou em todos os fios de fase ativa se os regulamentos locais de cablagem permitirem esta variação de requisitos).
• O interruptor de isolamento deve ser facilmente acessível para o cliente com a placa instalada.
• Consultar as autoridades locais de construção e os estatutos em caso de dúvida sobre a instalação.
• Utilizar acabamentos resistentes ao calor e fáceis de limpar (tais como azulejos de cerâmica) para as superfíes das paredes que rodeiam a placa.

.3 Depois da instalaç ão, certifique-se de que:

• O cabo elérico não éacessível através de portas de armários ou gavetas.
• Háum fluxo de ar fresco adequado do exterior dos armários para a base da placa de cozedura.
• Se a placa for instalada por cima de uma gaveta ou armário, deve ser instalada uma barreira de protecção térmica por baixo da base da placa.
• O utilizador pode aceder facilmente ao interruptor de isolamento.

.4 Antes de posicionar os suportes de fixação

A unidade deve ser colocada sobre uma superfíe estável e lisa (pode utilizar a embalagem como base). Não aplicar força aos controlos que sobressaem da superfíe de cozedura.

.5Ajuste dos suportes de fixaç ão

Após a instalaç ão, fixar a placa à superfície de trabalho aparafusando 2 suportes na parte inferior da placa (ver imagem). Ajustar a posição do suporte de acordo com as diferentes espessuras da superfície de trabalho.

1. A placa deve ser instalada por um técnico ou profissional qualificado. O utilizador nunca o deve fazer sozinho.
   2.A placa não deve ser instalada sobre máquinas de lavar loiç a, equipamento de refrigeraç ão ou máquinas de lavar e secar roupa, uma vez que a humidade pode danificar a placa eletrónica.
   3.A placa de cozedura deve ser instalada de tal forma que a dissipação de calor seja ótima para assegurar uma melhor fiabilidade.
   4.A parede e a zona de aquecimento acima da superfície de trabalho devem resistir ao calor.
2. Para evitar danos, a camada de fixação e o adesivo devem ser resistentes ao calor.
3. Aparelhos de limpeza a vapor não deve ser utilizado para limpar a placa de aquecimento.
   7.

.7Ligar a placa à rede eléctrica

Apenas uma pessoa qualificada pode ligar esta placa de cozedura à tomada principal.

Antes de ligar à rede elétrica, verifique o seguinte:

1. O sistema de cablagem doméstica é adequado para a energia consumida pela placa.
2. A voltagem corresponde ao valor dado na placa de identificaçãoão
3. As secç ões transversais do cabo de alimentaç ão podem suportar a carga especificada na chapa de identificação ão. Para ligar a placa à fonte de alimentaç ão principal, não utilizar adaptadores, redutores ou dispositivos de bypass, pois podem causar sobreaquecimento e incêndio. O cabo de

alimentação não deve tocar em nenhuma parte quente e deve ser posicionado de modo a que a sua temperatura não exceda 75°C em nenhum momento.

Verificar com um eletricista se o sistema de cablagem doméstica é adequado sem alterações. Quaisquer modificações só devem ser levadas a cabo por um eletricista qualificado.

APV1201	APV2303
L-N:220-240V~

• Se o cabo for danificado ou precisar de ser substituído, o procedimento deve ser efetuado por um técnico de serviço o autorizado, utilizando ferramentas adequadas para evitar quaisquer acidentes.
• Se o aparelho for ligado diretamente àrede, deve ser instalado um disjuntor multipolar com uma distância mínima de 3 mm entre os contactos.
• O instalador deve certificar-se de que a ligação elérica foi efetuada corretamente e que está em conformidade com os regulamentos de segurança a.
• O cabo não deve ser dobrado ou esmagado.
• O cabo deve ser verificado regularmente e sódeve ser substituído por um técnico autorizado.

A superfície inferior e o cabo de alimentação da placa não deverão ficar acessíveis após a instalação.

Especificaç ões técnicas

Modelo	APV1201
Zonas de cozedura	2 Zonas
Voltagem	220-240V~ 50-60Hz
Potência elétrica instalada	2900W
Para zonas de cozedura circulares: diâmetro da superfície útil (cm) por zona de cozedura aquecida elétrica, com arredondamento de 5 mm mais próximos.	Esquerda: 190mmDireita: 155mm
Consumo de energia por zona ou área de cozedura calculada por kg (cozedura elétrica CE)	Esquerda: 185,84 Wh/kgDireita: 194,91 Wh/kg
Consumo de energia da placa, calculado por kg (placa elétrica CE)	190,37 Wh/kg

Modelo	APV2303
Zonas de cozedura	3 Zonas
Voltagem	220-240V~ 50-60Hz
Potência elétrica instalada	5700W
Para zonas de cozedura circulares: diâmetro da superfície útil (cm) por zona de cozedura aquecida elétrica, arredondada aos 5 mm mais próximos.	Esquerda superior: 15.5Esquerda inferior: 19.0Direita superior: 30.0
Consumo de energia por zona ou área de cozedura calculada por kg (cozedura elétrica CE)	Esquerda superior: 195,29Wh/kgEsquerda inferior: 183,85 Wh/kgDireita superior: 180,86 Wh/kg
Consumo de energia da placa, calculado por kg (placa elétrica CE)	186,66 Wh/kg

Não elimine este produtocomo lixo genérico não classificado. Esses resíduos devem ser recolhidos separadamente para tratamento especial.

Este aparelho está rotulado em conformidade com a Diretiva Europeia 2012/19/UE para Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Certifique-se de que este aparelho seja eliminado de forma correta. Dessa maneira ajudará a evitar quaisquer possíveis danos para o ambiente e para a saúde de humana, que caso contra rio poderiam ser causados se o aparelho fosse eliminado da forma errada.

O símbolo no produto indica que este nã o pode ser tratado como lixo domé stico normal. Deve ser levado para um ponto de recolha para a reciclagem de bens elé tricos e eletró nicos.

Este aparelho requer a eliminaçã o de resíduos especializados. Para informação é es mais detalhadas sobre o tratamento, recuperação e reciclagem deste produto, contacte a sua câ mara municipal, o seu serviço de eliminaçã o de resíduos domésticos ou a loja onde adquiriu o produto.

SERVITECNICA

Horário: 9h00 a 14h00 - 16h00 a 19h00
