Tipo de Produto	Fogão Independente
Marca	Aspes
Modelo	AGW3601N
Fonte de Energia (Fogão)	Gás
Número de Queimadores a Gás	4
Tipo de Forno	Elétrico
Capacidade do Forno	60 Litros
Dimensões (Altura x Largura x Profundidade)	850 x 600 x 600 mm
Peso	45 kg
Alimentação Elétrica	220-240V ~ 50/60Hz
Conexão de Gás	Rosca G1/2"
Ignição	Eletrônica com Segurança Automática
Funções do Forno	Grelhador, Ventilado, Convencional
Termostato do Forno	Ajustável (50°C - 250°C)
Segurança do Fogão	Dispositivo de Falha de Chama em Cada Queimador
Porta do Forno	Removível para Limpeza
Revestimento Interno	Aço Esmaltado
Tipo de Controle	Botões com Ignição por Pressão
Bloqueio Infantil	Sim (Bloqueio de Controles)
Classe de Eficiência Energética (Forno)	A
Disponibilidade de Peças de Reposição	Suporte do Fabricante
Acessórios Incluídos	Grelha, Bandeja de Cozimento

Perguntas frequentes - AGW3601N ASPES

Como instalar o fogão a gás?

Certifique-se de que o fogão está colocado em uma superfície estável e nivelada. Conecte o fornecimento de gás à entrada G1/2" usando um instalador de gás qualificado. Todas as conexões devem estar em conformidade com as regulamentações locais. Use um regulador de pressão se necessário.

O que fazer se os queimadores não acenderem?

Verifique se o fornecimento de gás está ligado e o plugue elétrico está conectado. Limpe as tampas dos queimadores e os bicos. Se a ignição eletrônica falhar, acenda o queimador manualmente com um fósforo. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente Aspes.

Como limpar o forno?

Remova a porta do forno e as prateleiras. Limpe o interior com um pano úmido e detergente neutro. Não use limpadores abrasivos. O revestimento de esmalte é fácil de limpar. Para manchas difíceis, use um limpador de forno especializado. Enxágue e seque completamente.

Posso usar papel alumínio no forno?

Não cubra o fundo do forno com papel alumínio, pois pode reter calor e danificar o esmalte. Você pode usar papel alumínio para cobrir pratos ou embrulhar alimentos, mas evite contato direto com os elementos de aquecimento.

Como ativar o bloqueio infantil?

Pressione o botão de bloqueio infantil (geralmente marcado com um ícone de chave) por 3 segundos até que o indicador acenda. Para desativar, pressione e segure novamente por 3 segundos. O bloqueio impede o uso acidental dos controles.

Qual é a temperatura correta do forno para assar?

Consulte sua receita. Geralmente, pré-aqueça o forno à temperatura necessária. A faixa do termostato é de 50°C a 250°C. Para o modo ventilado, reduza a temperatura em cerca de 20°C em comparação com as configurações convencionais.

Como substituir a lâmpada do forno?

Desconecte o fogão da fonte de alimentação. Remova a cobertura de vidro (geralmente desparafusando ou alavancando). Substitua a lâmpada por uma nova do mesmo tipo (geralmente G9, 25W, resistente a 300°C). Recoloque a cobertura e restaure a energia.

Por que o forno não está aquecendo corretamente?

Verifique se o forno está configurado para a função e temperatura corretas. Certifique-se de que a porta está completamente fechada. Se os elementos de aquecimento estão brilhando mas não produzindo calor, o termostato pode estar com defeito. Contate um técnico qualificado.

Posso usar o fogão a gás durante uma queda de energia?

Sim, se a ignição eletrônica falhar, você pode acender os queimadores manualmente com um fósforo ou isqueiro. Gire o botão para a posição de ignição e mantenha uma chama perto do queimador. Solte o botão após alguns segundos quando a chama estiver estável.

Onde posso encontrar peças de reposição?

As peças de reposição estão disponíveis através dos centros de serviço autorizados Aspes. Visite o site oficial ou entre em contato com o suporte ao cliente com o número do seu modelo AGW3601N. As peças comuns incluem tampas de queimador, dobradiças da porta do forno e botões.

MANUAL DE UTILIZADOR AGW3601N ASPES

Fogão a gás Manual do Utilizador

Model: AGW3601N

Obrigado por escolher o nosso fogão a gás.

Para utilizar este aparelho correctamente e prevenir qualquer risco potencial, leia estas instruções antes de utilizar o aparelho.

Guarde estas instruções num local onde as possa encontrar facilmente.

Se não tiver a certeza de alguma informação contida nestas instruções, contacte o centro de apoio ao cliente da Samsung.

O fabricante não se responsabiliza por qualquer dano a pessoas ou propriedade causado devido a instalação ou utilização incorrectas do aparelho.

O aparelho está certificado para utilização em países para além dos marcados no aparelho.

O fabricante também se reserva ao direito de realizar quaisquer modificações aos produtos como considerar necessário ou útil, assim como no interesse do utilizador, sem prejudicar as funções de segurança e funcionais principais dos próprios produtos.

O aparelho foi desenhado para um ambiente doméstico e não para comercial.

Preface

Aviso de Segura nça

3 Instruções de Segurança
4 Instalação
5 Segurança de Crianças e Pessoas
6 Durante a Utilização
8 Limpeza e Manutenção
8 Informação Ambiental

Instruções de utilização e manutenção

9 Descrição do aparelho
10 Como Utilizar o aparelho
11 Conselhos de Segurança e
Poupança de energia
12 Limpeza e Manutenção

Instruções técnicas

14 Instruções de Utilização
15 Posicionamento
16 Instalação do aparelho
16 Conexão do Gás
17 Especificação do Gás
18 Ajuste do gás
19 Resolução de Problemas

! Perigo / aviso	A negligência desta marca pode resulta em ferimentos pessoais severos ou morte.
! Cuidado	A negligência desta marca pode resultar em ferimentos pessoais menores e danos a propriedade.

- As marcas seguintes são utilizadas no Manual de Instruções da seguinte forma:

Cuidado

Não Utilizar Fogo

Sem Acesso

Obrigatório

Se parecer que existe fuga de gás, siga as seguintes instruções:

• Não ligue as luzes.
• Não ligue/desligue qualquer aparelho eléctrico e não toque em nenhuma ficha eléctrica.

• Não utilize o telefone.

• Pare de utilizar o produto e feche a válvula do meio.

• Abra a janela para ventilar.
• Contacte o centro de apoio utilizando o telefone do lado de fora.

*O gás de combustível contém mercaptano, para que possa sentir o cheiro da fuga de gás (cheiro a alho ou ovo estragado) mesmo que só 1/1000 do gás esteja no ar.

Instalação

■ Este aparelho deve ser instalado de acordo com os regulamentos em vigor e unicamente utilizado num local correctamente ventilado.

■ Antes da instalação, assegure-se que o gás e a alimentação eléctrica cumpre com o tipo declarado na placa de classificação.

■ Este aparelho não pode ser instalado em iates ou caravanas. Não utilize este aparelho como aquecedor de ambiente.

- O tubo de gás e cabo eléctrico devem ser instalados de forma a que não toquem em nenhuma peça ou no aparelho.

Segurança de crianças e pessoas

Aviso

- Não permita que as crianças brinquem perto ou com o aparelho. O aparelho fica quente durante a utilização. As crianças devem ficar longe até que arrefeça.

■ Este aparelho foi desenhado para ser operado por adultos.
■ As crianças também se podem ferir ao puxar as panelas do aparelho.
Este aparelho não serve para utilização por crianças ou por pessoas as quais capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimento as previnam de utilizar o aparelho de forma segura sem a supervisão ou instrução por uma pessoa responsável para assegurar que utilizam o aparelho de forma segura.

Aviso

■ Unicamente utilize o aparelho para preparar comida.

- Não perturbe este dispositivo. O painel do fogão não foi projetado para operar a partir de um temporizador externo ou sistema de controle remoto.

A utilização de uma aparelho de cozinha a gás resulta na produção de calor e humidade no quarto no qual está instalado. Assegure-se que a cozinha é bem ventilada: mantenha os buracos de ventilação naturais abertos ou instale um dispositivo de ventilação mecânica (exaustor mecânico).

- Não utilize este aparelho se entrar em contacto com água. Não opere este aparelho com as mãos molhadas.

■ As superfícies de aquecimento e preparação de comida do aparelho ficam quentes quando estão em utilização: tome todas as precauções devidas.

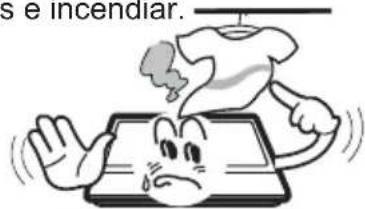

- Não utilize panos grandes, panos de cozinha ou produtos semelhantes uma vez que as pontas podem tocar nas chamas e incendiar.

■ Nunca deixe o aparelho sem supervisão durante a utilização.

■ Panelas instáveis ou disformes não devem ser utilizadas no aparelho uma vez que podem causar um acidente se caírem ou derramamento.

Durante a utilização

- Não utilize nem armazene materiais inflamáveis na gaveta de armazenamento perto deste aparelho.

■ Comida perecível, itens de plástico e aerossóis podem ser afectados pelo calor e não devem ser armazenados acima nem abaixo do aparelho.

- Não pulverize aerossóis perto deste aparelho enquanto estiver em operação.

■ Assegure-se que os botões de controlo estão na posição ‘●’ quando não estiver em utilização.

Este aparelho serve unicamente para utilização doméstica. Não foi desenhado para finalidades comerciais ou industriais.
A utilização intensiva prolongada do aparelho pode necessitar de ventilação adicional, por exemplo abrir uma janela, ou aumentar o nível da ventilação mecânica quando presente.

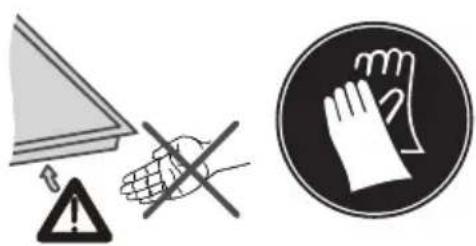

■ Utilize suportes de panelas ou luvas resistentes ao calor quando manusear as panelas quentes.
Não deixe que os suportes de panela entrem em contacto com chamas abertas quando levantar as panelas.
■ Tenha cuidado para não deixar que os suportes de panelas e luvas se molharem, uma vez que o calor transfere através do material mais rápido com o risco de se queimar.
■ Unicamente utilize os queimadores após colocar as panelas em cima. Não aqueça panelas vazias.
■ Nunca utilize pratos de plástico ou alumínio no aparelho.
■ Quando utilizar outros aparelho eléctricos, assegure-se que o cabo não entra em contacto com as superfícies do aparelho de cozinha.
Se tiver alguma peça mecânica, por ex. coração artificial no seu corpo, consulte um médico antes de utilizar o aparelho.
Não utilize panos de cozinha ou materiais semelhantes em substituição de um suporte de panela. Os panos podem incendiar quando em contacto com o queimador.
■ Quando utilizar utensílio de vidro, certifique-se que foram desenhados para cozinhar em fogões.
Para minimizar a possibilidade de queimaduras, ignição de materiais inflamáveis e derramamentos, gire os punhos dos utensílios para o lado ou centro do fogão sem se estenderem para cima dos queimadores adjacentes.
■ Desligue sempre os controlos antes de remover os utensílios.
■ Supervisione os alimentos a serem fritos em fogo alto.
■ Aqueça sempre a gordura lentamente e supervisione enquanto aquece.
Os alimentos a serem fritos devem estar o mais secos possíveis. O gelo nos alimentos congelados ou humidade nos alimentos frescos podem fazer com que a gordura borbulhe para cima e fora dos lados da panela.
■ Nunca tente mover uma panela com gordura quente, especialmente fritadeiras fundas. Aguarde até que a gordura tenha arrefecido completamente.

Aviso

Este aparelho só deve ser reparado ou mantido por um engenheiro de manutenção autorizado e só devem ser utilizadas peças de substituição aprovadas e genuínas.

Cuidado

■ Antes de tentar limpar o aparelho, deve ser desligado da tomada e arrefecido.
- Não utilize um jacto de vapor ou qualquer outro equipamento de pressão alta para limpar o aparelho.

Informação ambiental

■ Após a instalação, deite fora as embalagens seguindo os regulamentos de segurança e ambientais.
■ Quando deitar fora um aparelho antigo, torne-o inutilizável cortando o cabo.

Eliminação Correcta Deste Produto (Lixo Eléctrico e Equipamentos Electrónicos)

■ Esta marca mostrada no produto ou na sua literatura indica que não deve ser eliminado juntamente com lixo doméstico no fim da sua utilização. Para prevenir possíveis danos ao ambiente ou saúde humana devido a eliminação de lixo não controlada, separe este aparelho de outros tipos de lixo e recicle-o de forma responsável para promover a reutilização sustentável de recursos materiais.
- Os utilizadores domésticos devem contactar ou o revendedor onde comprarem este produto, ou as suas entidades governamentais locais para saberem detalhes sobre onde e como podem reciclar este item de forma segura para o ambiente.
- Os utilizadores comerciais devem contactar o seu fornecedor e verificar os termos e condições do contracto de compra. Este produto não deve ser misturado com outros lihos comerciais para eliminação.

Descrição do aparelho

Modelo	Placa de Cima	Dimensão (W*D*H)	Dispositivo de ignição	Ligação de Gás	Alimentação elétrica	Característica do Queimador	Qn
AGW3601N 600*5/16/100			Tipo de Ignição Contínua	G1/2 linha	220-240Vac, 50Hz-60Hz, 2W	Tríplice Coroa (1), Semi-Rápido (1), Auxiliar (1)	6.05kW

Acessórios

Os símbolos seguintes aparecem no painel de controlo, perto de cada punho de controlo:

- Círculo preto: gás desligado

Chama grande: definição máxima

Chama pequena: definição mínima

A definição mínima está no fim da rotação no sentido contrário aos ponteiros do punho de
■ controlo.

Todas as posições de operação devem ser seleccionadas entre a posição máxima e

- mínima.

O símbolo no painel de controlo, perto do punho de controlo indica que queimador opera.

Ignição automática com dispositivo de segurança de falha de chama

O aparelho tem um dispositivo de segurança de falha de chama em cada queimador, que foi desenhado para parar o fluxo de gás para o queimador caso a chama se apague.

Para acender um queimador:

• Pressione o botão de controlo do queimador que deseja acender e gire-o no sentido contrário aos ponteiros para a posição máxima.
• Se mantiver o botão de controlo sem pressão, a ignição automática do queimador inicia.
• Deve manter o botão de controlo pressionado durante 15 segundos após a chama do queimador se acender. Se após 15 seg o queimador não se acender, pare de operar o dispositivo e abra a porta de compartimento e/ou aguarde pelo menos 1 min antes de tentar novamente.
• Após este intervalo de 15 segundos, para regular a chama deve continuar a rodar o botão de controlo no sentido contrário dos ponteiros até a chama ficar num nível adequado. A posição de operação DEVE seleccionada entre a posição máxima e mínima.
• Para desligar o queimador, rode completamente o botão de controlo no sentido dos ponteiros para a posição de gás desligado.
• Em caso de falha de energia, os queimadores podem ser ligados cuidadosamente com um fósforo.

Conselhos de segurança e poupança de energia

- O diâmetro do fundo da panela deve corresponder ao do queimador.

QUEMADORES	CACEROLAS
	min.	max.
Tríplice Coroa	200mm	240mm
Rápido	200mm	240mm
Semi-Rápido	160mm	180mm
Auxiliar	120mm	160mm

- Não utilize utensílios que se sobrepõem à beira do aparelho.

NÃO SIM
	Não utilize utensílios de diâmetro pequeno em queimadores grandes.A chama nunca deve subir pelos lados dos utensílios.	Utilize sempre utensílios adequados para cada queimador, para evitar desperdiçar gás e descoloração dos utensílios.
	Evite utilizar utensílios sem tampa ou com a tampa meia de fora uma vez que gasta energia.	Coloque uma tampa no utensílio.
	Não utilize uma panela com fundo convexo ou côncavo	Utilize unicamente panelas, tachos e sertãs com um fundo grosso e plano.
	Não coloque utensílios no lado de um queimador, uma vez que podem cair.	Coloque sempre os utensílios em cima dos queimadores, e nunca nos lados.
	Não utilize utensílios com diâmetro grande nos queimadores perto dos controlos, uma vez que quando colocados no meio do queimador podem tocar nos controlos ou estar tão perto dos mesmos que aumentam a temperatura nesta área e podem causar danos.
	Nunca coloque utensílios directamente no topo do queimador	Coloque utensílios no topo do tripé.
	Não coloque nada, por ex. domador de chamas, tapetes de amianto, entre a panela e o suporte da panela uma vez que pode resultar em danos sérios ao aparelho.
	Não utilize peso excessivo e não bata no fogão com objectos pesados.	Manuseie os utensílios cuidadosamente quando estiverem no queimador.

Não recomendamos que utilize panelas de assar, panelas de fritar ou pedras para churrasco aquecidas simultaneamente em vários queimadores uma vez que a acumulação de calor resultante pode danificar o aparelho.

Não toque na placa superior e tripé durante a utilização e durante um certo tempo após a utilização.

Assim que o líquido começar a ferver, baixe a chama para manter a fervura do líquido.

• As operações de limpeza só devem ser realizadas com o aparelho completamente frio.
• O aparelho deve ser desligado da tomada antes de iniciar qualquer processo de limpeza.
• Limpe o aparelho regularmente, preferencialmente após cada utilização.
• Limpadores abrasivos ou objectos afiados danificam a superfície do aparelho; deve limpá-lo utilizando água e um pouco de líquido de limpeza.

Utilizável Não utilizável
Pano suaveDetergente Natural	Escova de Náilon Escova de Metal[IMAGE] Óleo comestível [C70Y] Detergente ácido /alcalino Abrasivo solvente/benzeno

Suporte da panela, Punhos de controlo

■ Retire o suporte da Panela.
■ Limpe-os e os punhos de controlo com um pano molhado, líquido de limpeza e água quente. Para sujidades mais difíceis, deixe de molho antecipadamente.
■ Seque tudo com um pano suave e limpo.

Placa superior

• Limpe a placa superior regularmente com um pano suave húmido com água quente e líquido de limpeza.
• Seque bem a placa superior após a limpeza.
• Remova alimentos salgados ou líquidos do fogão assim que possível para evitar risco de corrosão.
• As peças em aço inoxidável do aparelho podem perder a cor com o passar do tempo. Isto é normal devido às temperaturas altas. Sempre que utilizar o aparelho, estas peças devem ser limpas com um produto que é adequado para aço inoxidável.

QUEIMADORES

• Remova as tampas do queimador e espalhadores de chama levantando-o da placa superior.
• Deixe-os de molho em água quente com um pouco de detergente. Após limpar, seque-os bem. Certifique-se que os buracos da chama estão limpos e completamente secos.
• Limpe as peças fixas do copo do queimador com um pano molhado e seque de seguida.
• Limpe gentilmente o dispositivo de ignição e dispositivo de supervisão de chama com um pano húmido e seque com um pano limpo.
• Antes de colocar os queimadores de volta na placa superior, certifique-se que o injector não está bloqueado.

■ Volte a montar os queimadores Auxiliar, Semi-rápido, Rápido e Coroa Tripla da seguinte forma:

1. Coloque o espalhador de chamas (4) no copo do queimador (5) para que o dispositivo de ignição e o dispositivo de supervisão de chama se estendam através dos seus buracos respectivos no espalhador de chama.

O espalhador de chama deve encaixar correctamente.

1. Posicione a tampa do queimador (1, 2, 3) no espalhador de chama (4) para que os pinos de retenção se encaixem nos seus recessos respectivos.

Volte a colocar as peças na ordem correcta após a limpeza.

- Não misture o topo com o fundo.

- Os pinos de localização devem encaixar perfeitamente nos entalhes.

Aviso

• Não modifique este aparelho.
  Este aparelho deve ser instalado por um técnico ou instalador autorizado.
  ■ Antes da instalação, assegure-se que as condições de distribuição locais (natureza do gás e pressão do gás) e o ajuste do aparelho são compatíveis.
  As condições de ajuste para este aparelho são declaradas na etiqueta (ou placa de dados).
  Este aparelho não é conectado a um dispositivo de evacuação de produtos de combustão. Deve ser instalado e conectado de acordo com os regulamentos de instalação actuais. Preste atenção aos requisitos relevantes de ventilação.
  ■ Antes de instalar, desligue a alimentação de gás e electricidade do aparelho.
  ■ Todos os aparelhos que contenham qualquer componente eléctrico devem ser aterrados.
  Assegure-se que o tubo de gás e cabo eléctrico são instalados de forma a que não toquem em nenhuma peça do aparelho que possa ficar quente.
  O tubo de gás ou conector não devem ser dobrados ou bloqueados por qualquer outro aparelho.
  ■ Verifique as dimensões do aparelho, assim como as dimensões do espaço a ser cortado na unidade da cozinha.
  As panelas colocadas em cima da superfície de trabalho, directamente ao lado do aparelho, devem ser feitas de material não inflamável. O revestimento estratificado e a cola utilizados para segurar o aparelho devem ser resistentes ao calor, para prevenir deterioração.
  ■ Ligue a torneira do aparelho e ligue cada queimador.
  Procure por uma chama azul em ponta amarela.
  Se os queimadores tiverem alguma anormalidade, verifique o seguinte:
• Tampa do queimador colocada correctamente
• Espalhador de chama posicionado correctamente
• Queimador verticalmente alinhado com ponta do injector
  ■ Deve ser realizado um teste operacional completo e um teste para possíveis fugas pelo instalador após a instalação.
  A mangueira flexível deve ser encaixada de forma a que não entre em contacto com nenhuma peça móvel da unidade de revestimento e não passe através de nenhum espaço susceptível de ficar bloqueado.
  Lubrifique os guindastes produzidos na fábrica para cumprir com os requisitos do fogão.

Posicionamento

Espaço necessário para instalação de fogão sem um exaustor por cima

Model	X	Y	Z
AGW3601N	560	480	600

■ Este aparelho deve ser instalado numa unidade de cozinha ou banca de 600mm, respeitando as seguintes distâncias mínimas:

- A beira do aparelho deve ser uma distância mínima de 60mm da parede atrás.

- 700 mm entre o ponto mais alto da superfície do fogão (incluindo queimadores) e a parte inferior de qualquer superfície horizontal directamente acima.

- 400 mm entre as superfícies do fogão, desde que a parte inferior da superfície horizontal esteja alinhada com a beira exterior do fogão. Se o lado inferior da superfície horizontal for inferior a 400 mm, deverá estar pelo menos 50 mm de distância das beiras exteriores do fogão.

- 50 mm de distância à volta do aparelho e entre a superfície do fogão e qualquer material combustível.

- Deve ter um espaço de pelo menos 25 mm e um máximo de 74 mm entre o fundo do aparelho e qualquer superfície abaixo do mesmo.

- Os fornos devem ter uma ventilação forçada para poder instalar um fogão por cima.

- Verifique as dimensões do forno no manual de instruções.

- O tamanho do corte deve cumprir com as indicações.

Instalação do aparelho

1. Remova o suporte de panelas, a tampa do queimador e o espalhador de chama e vire cuidadosamente o aparelho ao contrário e coloque-o num tapete almofadado.

Preste atenção para que os dispositivos de ignição e dispositivos de supervisão de chama não sejam danificados durante esta operação.

1. Aplique a fita selante fornecida à volta das beiras do aparelho.

2. Não deixe espaços no agente de selamento nem aumente a grossura.

Não utilize um selante de silicone para selar o aparelho contra a abertura. Isto torna difícil de remover o aparelho a partir da abertura no futuro, particularmente se necessitar de receber alguma manutenção.

1. Coloque o suporte (B) em cima dos buracos que correspondem ao tamanho dos parafusos. Existe um conjunto de parafusos em cada cato do fogão (H).

Aperte ligeiramente um parafuso (C) através do suporte (B) para que este fique preso ao fogão, mas de forma a que consiga ajustar a posição.

1. Vire cuidadosamente o fogão para cima e coloqueo no buraco de abertura que cortou.

2. Por baixo do fogão, ajuste os suportes para a posição mais adequada para a sua banca. Por fim, aperte os parafusos (C) para segurar o fogão na posição correcta.

Este aparelho deve ser instalado e ligado de acordo com os regulamentos de instalação em vigor no país em que o aparelho vai ser utilizado.
Este aparelho é fornecido para funcionar com GPL e gás natural. A conversão para utilização com GPL e gás natural só pode ser efectuada por uma pessoa qualificada.

Substituição do fornecimento de gás e diretrizes de instalação:

Instalação do aparelho
Nota: Utilize luvas de proteção para montar a placa de fogão.

Cuidado!

Se for necessário ajustar ou instalar o cotovelo, só é permitido utilizar uma chave dinamométrica com 9±1N.m, e trabalhar na porca preta do coletor em vez de no cotovelo.

(1) Ajustar a direção do cotovelo

Depois de desapertar o cotovelo, ajuste a interface do cotovelo na direção pretendida, conforme necessário, e mantenha a cabeça hexagonal do cotovelo imóvel com uma chave inglesa. Utilize uma chave dinamométrica de 9±1N.m para apertar o parafuso preto do conjunto do tubo de entrada de gás. Certifique-se de que o torque da chave está dentro do intervalo necessário para evitar a quebra do cotovelo ou danos causados por força excessiva.

Depois de a instalação estar apertada, verifique se as peças estão em boas condições e teste o aperto do ar para garantir o aperto da instalação. O instalador é responsável pelos resultados do processo.

(2) Instalação da placa de fogão a gás

Este aparelho deve ser instalado por um técnico de gás registado!

Não faça demasiada força ao apertar; caso contrário, poderá provocar a fratura do cotovelo ou a deformação do anel de borracha e fugas.

A chave de torque deve ser usada para apertar com um torque de 10N.m. O torque máximo não pode exceder 20N.m.

Ligação de gás

A ligação de gás deve estar localizada numa posição em que a torneira de fecho seja acessível.

A extremidade do ponto de ligação de entrada da placa de fogão a gás tem uma rosca de 1/2" que permite:

■ Uma ligação fixa

■ Ligação com um tubo flexível (L min. 1 m - max. 3 m)

A junta estanque fornecida deve ser inserida entre a saída do coletor e a alimentação de gás.

É necessário evitar que o tubo entre em contato com partes móveis do móvel (por exemplo, uma gaveta) e impedir o acesso a espaços que possam ficar obstruídos.

Perigo de fugas!

Em caso de manuseamento de uma ligação, verifique a vedação.

O fabricante não se responsabiliza por fugas numa ligação que tenha sido manuseada.

Conexão do gás

Modelo N°	Tipo de gás e pressão	Entrada de calor e tamanho do orifício marcado (mm)
		Tríplice Coroa	Rápido Semi	-Rápido Auxiliar
		3.3kW(241g/h)	3.0kW(219g/h)	5kW(127g/h)	W(73g/h)
AGW3601N	G30 29mbar	0.93 / 0.66			0.50
	G20 20mbar	1.28 / 1.00			0.78

• Este aparelho deve ser aterrado.
• Este aparelho foi desenhado para ser conectado a uma alimentação eléctrica AC 220-240V, 50-60Hz.

• Os fios do cabo de alimentação são coloridos de acordo com o código seguinte:

• Verde/amarelo = Terra

• Azul = Neutro
  -Castanho = Vivo

- O fio verde e amarelo deve ser conectado ao terminal marcado com letra E ou com símbolo de terra.

Ajuste do gás

• Tenha cuidado nas operações e ajustes a serem realizados quando converter de um gás para outro.
• Todas as operações devem ser realizadas por um técnico qualificado.
• Antes de iniciar, desligue a alimentação de gás e electricidade do aparelho.

Inyector

Remova o suporte da panela, tampa do queimador e espalhador de chama.

Desaparafuse o injector utilizando uma chave de caixa de 7 mm e substitua-a pelo injector estipulado para nova alimentação de gás.

Volte a montar cuidadosamente todos os componentes.

Após os injectores serem substituídos, recomendamos que aperte bem o injector na sua posição.

Ajuste do nível mínimo da chama.

Parafuso de derivação

① Gire as torneiras para o mínimo.
② Remova o botão da torneira e coloque uma chave de fendas laminada pequenas no centro do eixo da torneira
③ O ajuste correcto é obtido quando a chama tiver um comprimento de aproximadamente 3-4 mm.
- Para gás butano/propano, o parafuso de ajuste deve ser bem aparafusado.
- Volte a colocar o botão de controlo.
- Certifique-se que a chama não se desliga rapidamente quando alterar do fluxo máximo para o fluxo mínimo. Se se apagar, remova o botão de controlo e ajuste novamente o fluxo de gás, testando novamente o ajuste.
④ Repita este processo para cada uma das torneira de gás.

* Não desmonte o eixo da torneira: em caso de algum problema, substitua a torneira completa.
* Antes de colocar os queimadores de volta na placa superior, certifique-se que o injector não está bloqueado.
* Deve ser realizado um teste operacional completo e um teste para possíveis fugas pelo instalador após a conversão do gás. (Como água ensaboada ou detector de gás). após a conversão do gás. (Como água ensaboada ou detector de gás).
* NApós completar a conversão, um técnico ou instalador qualificado tem de marcar “V” na categoria de gás correcta para corresponder com a definição na placa de classificação. Remova a marca “V” anterior.

• As reparações devem ser realizadas unicamente por um técnico autorizado. Reparações impróprias podem resultar em danos consideráveis para si e para outros.
• No entanto, alguns problemas pequenos podem ser resolvidos da seguinte forma:

Problema	Causa provável	Solução
Não acende	Sem chama.	Verifique a corrente elétrica.
	A tampa do queimador está montada incorrectamente.	Montar a tampa corretamente.
	A alimentação de gás está fechada.	Abra o fluxo de gás completamente.
Má ignição	A alimentação de gás não está completamente aberta.	Abra o fluxo de gás corretamente.
	A tampa do queimador está montada incorrectamente.	Montar a tampa corretamente.
	A ficha de ignição está contaminda com substância estranha.	Limpe a substância estranha com um pano seco.
	Os queimadores estão molhados.	Seque a tampa do queimador corretamente.
	Os buracos do espalhador de chama estão entupidos.	Limpe o espalhador de chama.
Ruído quando queimado e aceso	A tampa do queimador está montada incorrectamente.	Monte a tampa do queimador correctamente.
Chama apaga-se durante a tilização.	O dispositivo de supervisão de chama está contaminado com substância estranha.	Limpe o dispositivo de supervisão de chama.
	Produto a ser cozinhado fez transbordar e apagou a chama.	Desligue o botão do queimador. Aguarde um minuto e ligue novamente.
	Uma corrente de ar forte pode ter apagado a chama.	Desligue e verifique se a área da cozinha tem correntes de ar ou janelas abertas. Aguarde um minuto e ligue novamente.
Chama amarela	Os buracos do espalhador de chama estão entupidos.	Limpe o espalhador de chama.
	Gás diferente utilizado.	Verifique o gás utilizado.
Chama instável	A tampa do queimador está montada incorrectamente.	Monte a tampa do queimador correctamente.
Cheiro a gás	Fuga de gás.	Pare de utilizar o produto e feche a válvula do meio. Abra a janela para ventilar. Contacte o centro de apoio utilizando o telefone do lado de fora.

■ Se o problema não for resolvido, contacte o centro de apoio ao cliente da Samsung.

www.aspes.es

[e-mail]; 902 99 69 01 / 944 04 14 08
