S1000MKII - Alto-falante EDIFIER - Manual de utilização gratuito

Tipo de produto	Caixa acústica ativa de 2 vias
Potência de saída	Agudos: 25W + 25W, Graves: 25W + 25W
Resposta de frequência	45 Hz - 40 kHz
Entradas de áudio	Linha 1 (RCA), Linha 2 (RCA), Óptico, Coaxial, Bluetooth
Bluetooth	Versão 5.0, alcance 10 m
Alimentação	Rede elétrica, 100-240 V AC
Controles	Volume/Seleção de fonte, Agudos, Graves, Interruptor liga/desliga
Controle remoto	Sim, com pilha (CR2032)
Display	Indicador luminoso (cor conforme a fonte)
Material	Madeira e plástico
Uso	Apenas para uso interno
Classe elétrica	Classe II (isolamento duplo)
Acessórios inclusos	Cabo RCA-3,5 mm, cabo de alto-falante, cabo óptico, controle remoto, manual
Manutenção e limpeza	Desconectar, limpar com pano seco
Segurança	Não abrir, evitar umidade, não obstruir as saídas de ar
Reparabilidade	Reparo apenas por pessoal autorizado
Garantia	Consulte o site da Edifier para as condições

Perguntas frequentes - S1000MKII EDIFIER

O que fazer em caso de ausência de som?

Verifique se as caixas acústicas estão ligadas, se o volume está adequado, se os cabos de áudio estão corretamente conectados e se a fonte de áudio está emitindo um sinal. Tente mudar a fonte de entrada.

Impossível conectar o Bluetooth

Certifique-se de que a caixa acústica está no modo Bluetooth (indicador azul). Mantenha pressionado o botão de seleção de fonte para desconectar qualquer dispositivo anterior. Verifique se seu dispositivo está a menos de 10 metros e tente novamente. Se o problema persistir, tente com outro dispositivo.

O controle remoto não funciona

Substitua a pilha (CR2032) se o alcance estiver reduzido. Aponte o controle remoto para o sensor na caixa acústica. Certifique-se de que não há obstáculos. Não use pilhas usadas com novas.

Como limpar as caixas acústicas?

Desligue e desconecte o aparelho. Use um pano macio e seco. Não use produtos químicos, álcool ou solventes.

Posso abrir a caixa acústica para repará-la?

Não, a abertura expõe a tensões perigosas. Qualquer reparo deve ser realizado por pessoal autorizado. Entre em contato com o serviço de pós-venda da Edifier.

Quais tipos de cabos são fornecidos?

A caixa contém um cabo RCA-3,5 mm, um cabo de conexão de alto-falante, um cabo óptico e um cabo de alimentação. O controle remoto também está incluído com uma pilha.

Como alternar entre as fontes?

Pressione o botão Volume/Seleção de fonte na caixa acústica ou use o controle remoto (LINE1, LINE2, OPT, COAX, Bluetooth). O indicador muda de cor conforme a fonte.

As caixas acústicas emitem ruído de fundo

A Edifier garante baixo ruído. Se o ruído persistir, desconecte os cabos de áudio e aumente o volume. A 1 metro, você não deve ouvir nada. Se for o caso, entre em contato com o suporte.

Qual é a potência das caixas acústicas?

A potência de saída é de 25W + 25W para os agudos e 25W + 25W para os graves, totalizando 100W.

Como descartar o produto no fim da vida útil?

Não o descarte com o lixo doméstico. Deposite-o em um ponto de coleta para reciclagem de acordo com a regulamentação local (símbolo de lixeira riscada).

MANUAL DE UTILIZADOR S1000MKII EDIFIER

Instruções de segurança importantes

1. Por favor, leia as instruções com atenção. Guarde-as num local seguro para referência futura.

2. Use apenas acessórios aprovados pelo fabricante.

3. Instale o instrumento corretamente seguindo as instruções na secção de ligação do dispositivo.

4. Recomenda-se a utilização do produto num ambiente de 0-35 °C.

5. Para reduzir o risco de incêndio e choque elétrico, não exponha o produto à chuva nem à humidade.

6. Não use este produto perto da água. Não mergulhe o produto em nenhum líquido nem o exponha a gotas ou salpicos.

7. Não instale nem use este produto perto de nenhuma fonte de calor (por ex., aquecedores, fornos, radiadores ou outros dispositivos que gerem calor).

8. Não coloque nenhum objeto com líquido, como copos, sobre o produto; nem coloque chamas nuas, como velas acesas sobre o produto.

9. Não bloqueie nenhuma abertura de ventilação. Não insira nenhum objeto nas aberturas de ventilação ou ranhuras.

10. Poderá causar um incêndio ou choque elétrico. Mantenha um espaço suficiente à volta do produto para manter uma boa ventilação (mínimo de 5cm recomendado).

11. Não force uma ficha na tomada. Antes de ligar, verifique se a tomada está bloqueada e se a ficha corresponde à tomada e se está orientada para a direção correta.

12. Mantenha os acessórios e peças fornecidos (como parafusos) longe das crianças, para evitar que sejam ingeridos pelas mesmas, por engano.

13. Não abra nem remova a estrutura. Poderá ficar exposto a tensão perigosa ou a outros riscos perigosos. Independentemente da causa dos danos (tais como, danos no cabo ou ficha, exposição a salpicos ou queda de objetos estranhos no produto, exposição à chuva ou humidade, não funcionamento ou queda do produto, etc.), a reparação terá de ser executada imediatamente por um profissional de reparação autorizado.

14. Antes de limpar o produto com um pano seco, desligue-o sempre e retire a ficha da tomada primeiro.

15. Nunca use ácido forte, álcali, gasolina, álcool ou outros solventes químicos para limpar a superfície do produto. Use apenas solventes neutros ou água limpa para limpar.

A música excessivamente alta pode conduzir à perda de audição. Por favor, mantenha o volume num nível seguro.

Este símbolo no produto ou na embalagem indica que este não deve ser eliminado juntamente com o lixo doméstico. Em vez disso, deve entregá-lo num ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrônicos. A recolha e reciclagem do seu equipamento em separado no momento de eliminá-lo irá ajudar a preservar os recursos naturais e a assegurar a sua reciclagem de forma a proteger a saúde humana e o ambiente. Para mais informações sobre o local onde poderá entregar o seu equipamento para reciclagem, contate os serviços municipalizados ou a empresa de recolha de detritos da sua área de residência, ou a loja onde adquiriu o produto.

Utilize apenas com o carrinho, suporte, tripé, apoio ou mesa especificados pelo fabricante ouvendido com o aparelho. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/aparelho para que não ocorram ferimentos se este tombar.

Instruções de segurança importantes

Aviso de potência:

1. Coloque o produto perto da saída de potência para uma utilização fácil.
2. Antes de usar, certifique-se de que a tensão de funcionamento é igual à tensão de alimentação local. A tensão de funcionamento correta encontra-se na placa do produto.
3. Para fins de segurança, retire a ficha do produto da tomada durante trovoadas ou sempre que não usar o produto durante muito tempo.
4. Em condições normais, a fonte de alimentação pode ficar quente. Mantenha uma boa ventilação na área e tenha cuidado.
5. As etiquetas de aviso de segurança encontram-se na estrutura ou parte inferior do produto ou adaptador de alimentação.

Este símbolo serve para alertar o utilizador para a presença de tensão perigosa não isolada dentro do compartimento do produto, a qual pode ter magnitude suficiente para constituir um risco de choque elétrico para as pessoas.

Este símbolo serve para avisar o utilizador para não desmontar o compartimento do produto e que não existem peças passíveis de substituição pelo utilizador. Leve o produto a um centro de reparação autorizado para reparação.

Este símbolo indica que o produto destina-se apenas ao uso no interior.

Este símbolo indica que o produto é CLASSE II ou um dispositivo elétrico com duplo isolamento sem ligação à terra necessária.

A ficha de ALIMENTAÇÃO ou adaptador é utilizado como forma para desligar o aparelho e deve manter-se pronto a ser utilizado.

Produtos sem fio:

1. Os produtos sem fios podem gerar frequências de rádio de ondas curtas e interferir com a utilização normal de outros dispositivos eletrónicos ou equipamento médico.
2. Desligue o produto quando não for permitido usá-lo. Não use o produto em instalações médicas, em aviões, em bombas de gasolina, perto de portões automáticos, sistemas de alarme de incêndio automáticos ou outros dispositivos automatizados.
3. Não use o produto perto de um pacemaker, a menos de 20cm de distância. As ondas de rádio podem afetar o funcionamento normal do pacemaker ou outros dispositivos médicos.

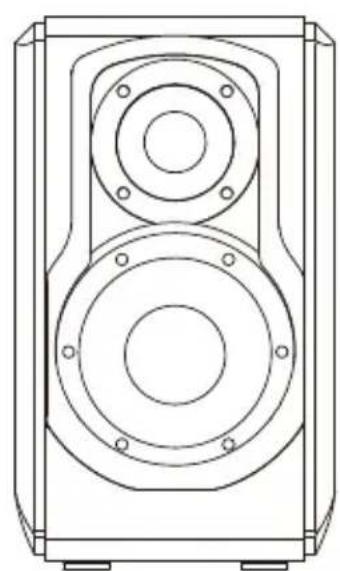

Conteúdo da caixa

Cabo de áudio RCA de 3,5mm Cabo de ligação do altifalante

1. Volume dial/Input selection (Seletor de volume/Seleção de entrada) Prima para alternar entre a Entrada de Linha 1 → Entrada de Linha 2→Ótica→Coaxial→Bluetooth Mantenha premido para desligar o Bluetooth na entrada Bluetooth
2. Controlo de agudos
3. Controlo de graves
4. Interruptor de alimentação
5. Cabo de alimentação

6. Entrada de linha

7. Entrada ótica

8. Entrada coaxial
9. Saída de altifalante
10. Ligação à coluna ativa
11. Indicador luminoso

Vermelha: Entrada ótico/coaxial

Verde: Entrada de linha

Azul: Entrada Bluetooth

Controlo Remoto

Aponte o controlo remoto para a janela recetora no altifalante, a distância de funcionamento ótima é de 7 metros. O valor apresentado na janela de visualização emitirá um alerta ou piscará quando o sistema receber o comando de controlo remoto.

1. Tecla power (interruptor ON/OFF)
2. Silenciar
3. Entrada Bluetooth manter premido para desligar Bluetooth
4. Faixa anterior/seguinte (Entrada Bluetooth)
5. Subir/descer volume
6. Pausar/reproduzir (Entrada Bluetooth)
7. Entrada de linha 1
8. Entrada de linha 2
9. Entrada ótico
10. Entrada coaxial

Controlo Remoto

Nota:

• A vida útil das pilhas dura normalmente cerca de 6 meses; substitua-as quando o controlo remoto deixar de ter sensibilidade ou a distância de controlo começar a encurtar.
• Nunca use pilhas novas e antigas misturadas.
• Não coloque o controlo remoto em locais quentes e húmidos.
• Não carregue as pilhas.
• Remova as pilhas quando não usar o controlo remoto durante um longo período de tempo, para evitar fugas as mesmas.
• A bateria não deve ser exposta ao calor excessivo, como a luz solar direta, fogo ou semelhante.
• Perigo de explosão se a bateria for substituída incorretamente. Substitua apenas pelo mesmo tipo ou por um tipo equivalente.

Ligação

1. Como mostra a imagem, ligue os altifalantes usando o cabo de ligação do altifalante.
2. Ligue os altifalantes à fonte de alimentação com os cabos elétricos e ligue o interruptor. Os altifalantes estarão prontos a funcionar e a luz LED acenderá.

Entrada de Linha

1. Ligue a fonte de áudio (telemóvel, tablet, etc.) à porta de entrada de linha 1/linha 2 (tenha em atenção a combinação de cor) no painel traseiro do altifalante ativo usando o cabo de áudio.
2. Prima o botão "LINE 1" / "LINE 2" no controlo remoto ou prima o botão "Volume dial/Input selection (Seletor de volume/Seleção de entrada)" no painel traseiro do altifalante ativo e a luz verde acenderá.
3. Reproduza música e ajuste para o volume pretendido.

Entrada Ótica/Coaxial

1. Ligue a fonte de áudio (leitor de Blu-ray, Set-top-box, etc.) à porta de entrada ótica/coaxial no painel traseiro do altifalante ativo usando o cabo de áudio de fibra ótica ou o cabo coaxial (não incluído).
2. Prima o botão "OPT" / "COAX" no controlo remoto ou prima o botão "Volume dial/Input selection(Seletor de volume/Seleção de entrada)" no painel traseiro do altifalante ativo e a luz vermelha acenderá.
3. Reproduza música e ajuste para o volume pretendido.

Nota:

Apenas a função dos sinais de áudio PCM padrão (44,1KHz/48KHz/96KHz/192KHz) função no modo ótico/coaxial.

Entrada Bluetooth

Bluetooth®

1. Prima o botão “ ✉” no controlo remoto ou prima o botão “Volume dial/Input selection(Seletor de volume/Seleção de entrada)” no painel traseiro do altifalante ativo e a luz azul acenderá.
2. Defina o seu dispositivo Bluetooth (telemóvel, tablet, etc.) para procurar e selecionar "EDIFIER S1000MK II".

Nota:

A conectividade e compatibilidade Bluetooth podem ser diferentes entre os dispositivos de origem, dependendo das versões de software dos mesmos.

Especificações

Saída de potência: D/E (Agudos): 25W+25W

Resposta de frequência: 45Hz-40KHz

Sensibilidade de entrada: Entrada Line in 1: 750±50mV

Entrada Line in 2: 900±50mV

Banda de frequência: 2.402GHz \~ 2.480GHz

RF Potência de saída: ≤ 20 dBm (EIRP)

Não existem restrições à utilização.

Resolução de problemas

Sem som

• Verifique se o altifalante está LIGADO.
• Tente aumentar o volume utilizando o controlo do volume principal ou o controlo remoto.
• Certifique-se de que os cabos de áudio estão bem ligados e que a entrada está corretamente selecionada nos altifalantes.
• Verifique se existe saída do sinal do dispositivo de áudio fonte.

Não é possível ligar por Bluetooth

• Certifique-se de que o altifalante está comutado para a entrada Bluetooth. Se estiver noutro modo de entrada de áudio, a função Bluetooth não será ligada. Desligue de todos os dispositivos Bluetooth premindo e mantendo premido “ ✱” no modo Bluetooth, e tente novamente.
• O alcance efetivo da transmissão por Bluetooth é de 10 metros; certifique-se de que está a operar dentro desse alcance máximo.
• Tente ligar-se a outro dispositivo Bluetooth.

O S1000MK II não se liga

- Verifique se a fonte de alimentação principal está ligada ou se a tomada de parede tem corrente.

Ruído proveniente das colunas

- As colunas EDIFIER geram pouco ruído, ao passo que o ruído de fundo de alguns dispositivos de áudio é bastante alto. Desligue os cabos de áudio e aumente o volume, se não escutar nenhum som a 1 metro de distância da coluna, significa que existe um problema com este produto.

Para mais informações sobre a EDIFIER, consulte o site www.edifier.com

Para obter informações sobre a garantia da Edifier, aceda à página relevante do país em www.edifier.com e consulte a secção dos Termos da Garantia.

EUA e Canadá: [e-mail]

América do Sul: Visite o site www.edifier.com (Inglês) ou www.edifierla.com (Espanhol/Português) para obter informações sobre o contacto local.
