Tipo de Produto	Máquina de Lavar Louça
Marca	Infiniton
Modelo	DIW-4614W
Capacidade	10 talheres (EN 50242)
Dimensões (A x L x P)	845 x 600 x 600 mm (livre) 815 x 600 x 600 mm (embutir)
Peso Líquido	Aproximadamente 45 kg
Alimentação Elétrica	220-240 V, 50 Hz, 10-16 A
Pressão da Água	0,03 - 1,0 MPa
Consumo de Água	Aproximadamente 12 L por ciclo (ECO)
Consumo de Energia	Aproximadamente 1,02 kWh por ciclo (ECO)
Nível de Ruído	Aproximadamente 49 dB(A)
Programas	ECO, intensivo, normal, rápido, etc. (vários ciclos)
Ajuste do Cesto Superior	Ajustável em altura (dois níveis)
Amaciador de Água	Integrado com recipiente de sal
Sistema de Filtragem	3 estágios (grosseiro, fino, filtro central)
Braços Aspersores	Superior e inferior, removíveis para limpeza
Instalação	Livre ou embutir (com remoção opcional do tampo)
Características de Segurança	Ligação à terra, bloqueio infantil (porta), mangueira anti-inundação
Material (Interior)	Aço inoxidável
Cor	Branco

Perguntas frequentes - DIW-4614W Infiniton

Como adicionar sal à máquina de lavar louça?

Remova o cesto inferior, desaperte a tampa do recipiente de sal, coloque cerca de 1,5 kg de sal para máquina de lavar louça usando o funil, e depois encha com água até transbordar. Aperte a tampa firmemente e execute um programa curto imediatamente para evitar danos.

O que fazer se a máquina de lavar louça não ligar?

Verifique se o fusível queimou ou o disjuntor desarmou. Certifique-se de que a máquina está ligada e a porta está bem fechada. Verifique se o cabo de alimentação está conectado e o fornecimento de água está ligado. Se o problema persistir, consulte a secção de resolução de problemas.

Com que frequência devo limpar os filtros?

Verifique os filtros regularmente (grosseiro, fino e central) e limpe-os sob água corrente se estiverem obstruídos. Para uma limpeza completa, use uma escova macia. Remonte com firmeza para evitar bloqueios.

Posso usar sabão líquido normal em vez de detergente para máquina de lavar louça?

Não, nunca use sabão, detergente para roupa ou detergente para lavagem à mão. Use apenas detergentes especificamente concebidos para máquinas de lavar louça automáticas para evitar espuma excessiva e danos.

Como ajustar a altura do cesto superior?

Puxe o cesto superior, remova-o, recolocando-o nos rolos superiores ou inferiores e depois empurre-o de volta. Isto permite espaço para pratos mais altos em qualquer um dos cestos.

O que significa a luz de aviso de sal?

O indicador de luz de aviso de sal acende quando o recipiente de sal precisa de reabastecimento. Use apenas sal para máquina de lavar louça. Após reabastecer, a luz deve apagar após um ciclo.

Como limpar os braços aspersores?

Remova o braço aspersor superior segurando a porca e girando no sentido anti-horário. Remova o braço aspersor inferior puxando para cima. Lave ambos em água morna com sabão, use uma escova macia para limpar os jatos, depois enxague e remonte.

Por que há manchas brancas nos meus pratos?

As manchas brancas são geralmente causadas por depósitos de calcário da água dura. Aumente a quantidade de detergente ou adicione abrilhantador. Se tiver água mole, reduza o detergente para evitar turvação.

Como instalar a máquina de lavar louça como embutir?

Primeiro, remova o tampo se necessário. Conecte a mangueira de entrada à água fria, a mangueira de drenagem a um tubo (altura máxima 1m) e o cabo de alimentação. Nivele a máquina usando os pés ajustáveis. Fixe um painel de madeira personalizado à porta usando os suportes fornecidos, depois ajuste a tensão da mola da porta.

Qual é o ciclo recomendado para poupança de energia?

O programa ECO é projetado para eficiência energética e de água. Utiliza uma temperatura mais baixa e um tempo de lavagem mais longo para obter uma boa limpeza enquanto poupa recursos.

MANUAL DE UTILIZADOR DIW-4614W Infiniton

13 MANTENIMIENTO Y LIMPIEZA Cuidados

13 externos

③ INFORMAÇÃO DE SEGURANÇA
8 DESCRIÇÃO DO PRODUTO
9 USANDO SUA LAVA-LOUÇA
9 Coloque o sal no purificador de água
11 Dicas
MANTENIMIENTO Y LIMPIEZA
13 Cuidados externos
13 Cuidados internos
16 Cuidados de lavar louça
17 INSTRUÇÕES DE INSTALACÃO
17 Conexão elétrica
18 Abastecimento de água e drenagem

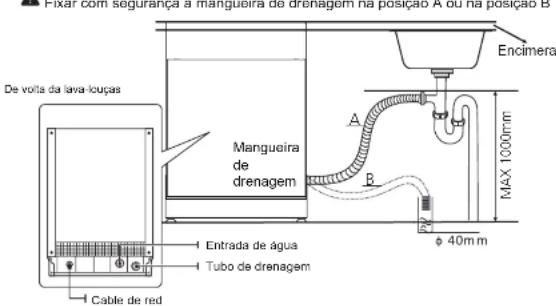

19 Conexão de mangueiras de drenagem
20 Coloque o dispositivo
20 Instalação gratuita

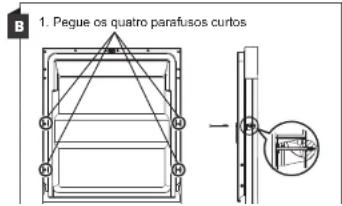

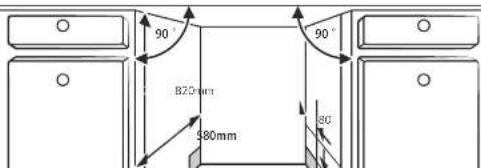

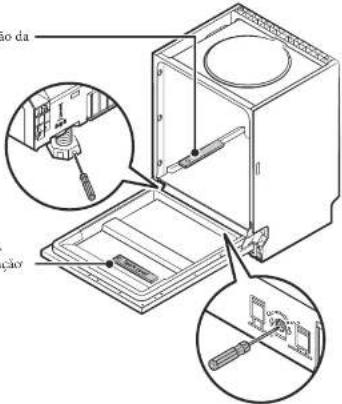

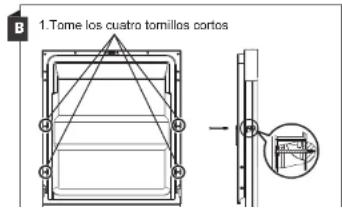

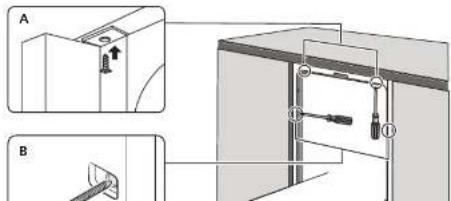

Instalação embutida (para o modelo de inserção)
26 DICAS PARA RESOLVER PROBLEMAS
40 CARREGANDO CESTOS DE ACORDO COM EN50242
42 Dicas para a terceira bandeja

NOTA:

• Revisar a seção Sugestões para solução de problemas ajudará você a resolver alguns problemas comuns.
• Se você não conseguir resolver os problemas sozinho, peça ajuda a um

INFORMAÇÃO DE SEGURANÇA

ADVERTÊNCIA

Ao usar sua lava-louças, siga as precauções listadas abaixo:

• Este dispositivo destina-se a ser utilizado em aplicações domésticas e semelhantes, tais como:
• áreas de cozinha para funcionários em lojas, escritórios e outros ambientes de trabalho;
• casas de campo;
• por clientes em hotéis, motéis e outros ambientes residenciais;
• Quartos com cama e café da manhã.
• Este dispositivo pode ser utilizado por crianças a partir dos 8 anos de idade e com pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, se tiverem sido supervisionadas ou instruídas sobre a utilização do dispositivo de forma segura e compreenderem os perigos.

• As crianças não devem brincar com o aparelho. Limpeza e manutenção pelo usuário não devem ser realizadas por crianças sem supervisão. (Para EN60335-1) Este dispositivo não deve ser usado pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência

• O material de embalagem pode ser perigoso para as crianças!

• Este dispositivo é apenas para uso interno.
• Para proteger contra o risco de choque elétrico, não mergulhe a unidade, o cabo ou o plugue na água ou em outro líquido.
• Desconecte antes de limpar e executar a manutenção no aparelho.
• Use um pano macio umedecido com sabão neutro e use um pano seco para limpá-lo novamente.

Instruções de aterramento

• Este dispositivo deve estar conectado ao terra. No caso de um mau funcionamento ou avaria, o aterramento reduzirá o risco de choque elétrico ao fornecer um caminho de menor resistência à corrente elétrica. Este aparelho está equipado com um plugue condutor de aterramento.
  O plugue deve ser conectado a uma tomada apropriada
• que esteja instalada e aterrada de acordo com todos os códigos e regulamentações locais.
  A conexão incorreta do condutor de aterramento do
• equipamento pode resultar em risco de choque elétrico.
  Consulte um eletricista qualificado ou representante de

• serviço se tiver dúvidas se o aparelho está devidamente aterrado

• Não modifique a ficha fornecida com o aparelho; Se não couber na tomada.

• Tenha uma tomada adequada instalada por um eletricista qualificado.
• Não abuse, sente-se ou fique em pé na porta da máquina de lavar louça ou na grelha.
• Não opere a sua máquina de lavar louça a menos que todos os painéis estejam posicionados corretamente.
• Abra a porta com muito cuidado. Se a máquina de lavar loiça estiver a funcionar, existe o risco de a água
• sair. Não coloque objetos pesados ou fique de pé na porta quando ela estiver aberta.
• O dispositivo pode tombar para frente. Ao carregar itens para lavar:
  1) Coloque objetos afiados para que não danifiquem a vedação da porta;
  2) Aviso: facas e outros utensílios com uma ponta afiada, devem ser colocados no cesto com as pontas viradas para baixo ou colocadas na horizontal.

• Alguns detergentes de louça são fortemente alcalinos. Eles podem ser extremamente perigosos se forem ingeridos. Evite o contacto com a pele e os olhos e mantenha as crianças afastadas da máquina de lavar loiça quando a porta estiver

• Não lave artigos de plástico, a menos que estejam marcados com "lava-louças" ou equivalente.
  Para itens plásticos não marcados, verifique as

• recomendações do fabricante.
  Utilize apenas detergentes e agentes de
• enxaguamento recomendados para uso na máquina de lavar louça.
• Nunca use sabão, sabão em pó ou detergente para lavar as mãos em sua máquina de lavar louça.
• A porta não deve ser deixada aberta, pois isso pode aumentar o risco de mau funcionamento.
  Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante ou seu agente de serviço ou por uma pessoa qualificada para evitar
• riscos.
  Durante a instalação, a fonte de alimentação não deve ser dobrada ou achatada de forma excessiva ou perigosa.
• Não altere os controles.
• O aparelho deve ser conectado à válvula de água principal com novos conjuntos de mangueiras. Os conjuntos antigos não devem ser reutilizados.
• Para economizar energia, no modo de espera, o aparelho será desligado automaticamente enquanto não houver operação em 30 minutos.

- Eliminação de resíduos

- Para descartar o pacote e aparelho por favor, vá para um centro de reciclagem. Portanto, corte o cabo de alimentação e faça o dispositivo O fechamento da porta é inutilizável.

• Os recipientes de papelão são feitos de papel reciclado e devem ser descartados ao coletar papel usado para reciclagem.
• Ao garantir que este produto seja descartado corretamente, ele ajudará a evitar possíveis consequências negativas para o meio ambiente e a saúde humana, que poderiam ser causadas pelo manuseio inadequado deste produto.
• Para obter informações mais detalhadas sobre como reciclar este produto, entre em contato com o escritório local da cidade e com o serviço de coleta de lixo doméstico.
• DESCARTE: Não descarte este produto como lixo municipal não selecionado. A coleta de tais resíduos separadamente para tratamento especial é necessária.

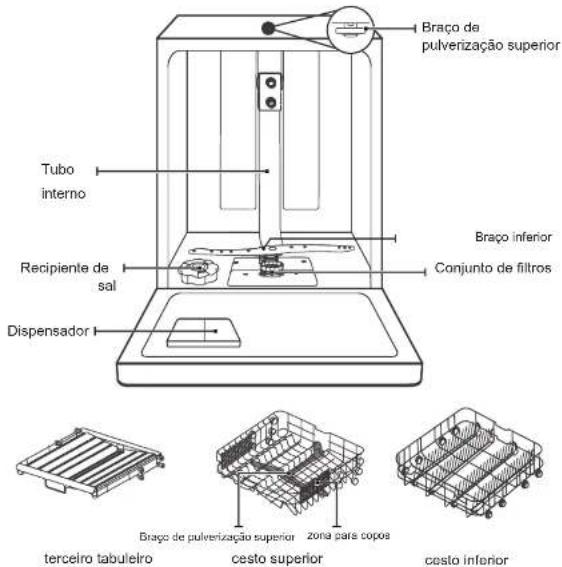

DESCRIÇÃO DO PRODUTO

① IMPORTANTE:

Para obter o melhor desempenho da sua lava-louças, leia todas as instruções de operação antes de usa-lo pela primeira vez.

Antes de usar sua máquina de lavar louça:

1. Defina o amaciador de água
2. Coloque o sal no amaciador de
   água
3. Coloque o cesto
4. Epeha o dispensador

Ver seção 1 "Amaciador de água" na PARTE 1. Ver seção 1

"Amaciador de água" da PART I: II: Versão especial, versão especial, se você precisar

configurar o amaciador de água. Se você precisar configurar o purificador de água, consulte

• Coloque o sal no purificador de água

NOTA:

Se o seu modelo não tiver um purificador de água, você pode pular esta seção. Use sempre sal para usar na máquina de lavar louça.

O recipiente de sal está sob o cesto inferior e deve ser preenchido como explicado abaixo:

ADVERTÊNCIA

- Utilize apenas sal especificamente projetado para o uso de lava-louças! Qualquer outro tipo de sal não especificamente projetado para o uso de lava-louças, especialmente sal de cozinha, danificará o amaciante de água. Em caso de danos causados pelo uso de sal inadequado, o fabricante não dá nenhuma garantia nem é responsável pelos danos causados.

Siga os passos abaixo para adicionar lava-louças salgada:

1. Remova a cesta inferior e desparafuse a lampa do tanque.

2. Coloque a extremidade do funil (fornecida) no orifício e deite aproximadamente 1,5 kg de sal para máquina de lavar loiça.

3. Encha o depósito de sal até ao seu limite máximo com água. É normal que uma pequena quantidade de água saia do recipiente de sal.

4. Depois de encher o recipiente, volte a enroscar a tampa.

5. A luz de advertência do sal não estará mais presente depois que o recipiente de sal tiver sido preenchido com sal.

6. Imediatamente após o enchimento do sal no recipiente de sal, deve ser iniciado um programa de lavagem (sugerimos a utilização de um programa curto). Caso contrário, o sistema de filtragem, a bomba ou outras partes importantes da máquina podem ser danificadas por água salgada. Isso está fora da garantia.

NOTE:

• O recipiente de sal só deve ser reabastecido quando a luz de advertência do salno painel de controle acende.
• Dependendo de quão bem o sal se dissolve, a luz de advertência de sal ainda pode estar acesa mesmo se o recipiente de sal estiver cheio.
• Se não houver luz de advertência de sal no painel de controle (para alguns modelos), você pode estimar quando o sal no amaciante deve ser preenchido pelos ciclos que a máquina de lavar louça executou.
• Se o sal derramou, execute um programa de pré-lavagem ou rápido para removê-lo.

Dicas

Ajustar a bandeja superior

Tipo 1:

A altura do cesto superior pode ser facilmente ajustada para acomodar pratos mais altos no cesto superior ou inferior.

Retire o cesto superior.

Empurre o cesto superior.

Tipo 2:

Para abrir espaço para os itens mais altos, levante a prateloira da xicara.

Você também pode removê-lo quando seu uso não for necessário.

Os picos são usados para segurar as placas e um prato. Eles podem ser

reduzidos para criar mais espaço para ilens grandes.

LIMPEZA E MANUTENÇÃO

• Cuidados externos

A porta e o selo da porta

Limpe regularmente as vedações da porta com um pano macio e úmido para remover os depósitos de alimentos Quando a máquina de lavar louça estiver carregada, resíduos de alimentos e bebidas podem pingar nas laterais da porta da máquina de lavar louças. Estas superfícies estão fora do gabinete de lavagem e não são acessadas pela água dos braços do pulverizador. Qualquer depósito deve ser limpo antes que a porta seja fechada.

Painel de controle

O painel de controle deve ser limpo SOMENTE com um pano macio e úmido.

ADVERTÊNCIA

• Para evitar a penetração de água na fechadura da porta e nos componentes elétricos, não use nenhum tipo de aerossol.
• Nunca use limpadores abrasivos ou esfregões em superfícies externas, pois eles podem riscar o acabamento. Algumas toalhas de papel também podem riscar ou deixar marcas na superfície.

• Cuidados internos

Sistema de filtro

O sistema de filtragem na base do gabinete de lavagem retêm resíduos grosseiros do ciclo de lavagem. Os resíduos brutos coletados podem causar obstrução dos filtros. Verifique a condição dos filtros regularmente e limpe-os, se necessário, sob água corrente. Siga os passos abaixo para limpar os filtros no gabinete de lavagem.

NOTA:

As imagens são apenas para referência, diferentes modelos do sistema

1 Segure o filtro grosso e gire-o no sentido anti-horário para destravar o filtro. Levanle o filtro para clima e para fora da máquina de lavar louça.

2 O filtro fino pode ser removido da parte inferior do conjunto do filtro. O filtro grosso pode ser separado do filtro principal pressionando suavemente as abas na parte superior e puxando-o.

3 Restos alimentares maiores podem ser limpos lavando o filtro com água corrente. Para uma limpeza mais completa, use uma escova de limpeza macia.

4 Remonte os filtros na ordem inversa da desmontagem, substitua o elemento filtrante e gire-o no sentido horário até a seta de fechamento.

ADVERTÊNCIA

- Não aperte demais os filtros. Substitua os filtros em sequência com segurança, caso contrário, sujeira pesada pode entrar no sistema e causar um bloqueio.

Braços de pulverização

É necessário limpar regulamente os braços de aspersão para produtos químicos de água dura que obstruam os jatos e os mancais do braço de pulverização.

Para limpar os braços de pulverização, siga as instruções abaixo:

Para remover o braço de pulverização superior, segure a porca no centro da roda e gire o braço de pulverização no sentido anti-horário para removê-lo.

2 Para remover o braço de pulverização inferior, puxe o braço de pulverização para cima.

3 Lave os braços com água morna e sabão e use uma escova macia para limpar os intos. Substitu os

Cuidado com a máquina de lavar louça

Precaução de gelo

Tome medidas de proteção contra congelamento na máquina de lavar louça no invemo. Todos os ciclos de pós-lavagem funcionam da seguinte maneira:

1. Corte a corrente elétrica na máquina de lavar louça na fonte de suprimento.
2. Desligue o fornecimento de água e desconecte o tubo de entrada de água da válvula de água.
3. Drene a água do tubo de entrada e da válvula de água. (Use uma panela para recolher a água)
4. Reconecte a mangueira de entrada de água à válvula de água.
5. Remova o filtro no fundo da cuba e use uma esponja para absorver a água no cárter.

Depois de cada lavagem

Após cada lavagem, desligue o fornecimento de água para o aparelho e deixe a porta ligeiramente aberta para que a umidade e os odores não fiquem presos no interior.

Remova o plugue

Sempre remova o plugue do soquete antes de limpar ou executar a manutenção.

Sem solventes ou limpeza abrasiva

Para limpar o exterior e as peças de borracha da máquina de lavar louça, não use solventes ou produtos de limpeza abrasivos. Basta usar um pano com água moma e sabão.

Para remover manchas ou manchas da superfície interna, use um pano umedecido com água e um pouco de vinagre ou um produto de limpeza feito especificamente para lava-louças.

Quando não está em uso por um longo tempo

Recomenda-se que execute um ciclo de lavagem com a máquina de lavar loiça vazia, retire a ficha da tomada, desligue o fornecimento de água e deixe a porta do aparelho ligeiramente aberta. Isso ajudará os vedantes da porta a durarem mais e

INSTRUÇÕES DE INSTALAÇÃO

ADVERTÊNCIA

Perigo de Choque Elétrico

Desconecte a energia elétrica antes

de instalar a máquina de lavar

louça. Caso contrário, morte ou

choque elétrico podem resultar.

Atenção

A instalação dos tubos e equipamentos elétricos deve ser realizada por profissionais.

- Sobre a conexão de energia

ADVERTÊNCIA

Para segurança pessoal:

• Não use um cabo de extensão ou plugue adaptador com este aparelho.
• Em nenhuma circunstância corte ou remova a conexão de aterramento do cabo de alimentação.

Requisitos elétricos

Consulte a etiqueta de classificação para a tensão nominal e conecte a máquina de lavar louça à fonte de energia adequada. Use o fusível 10A / 13A / 16A requerido, o fusível ou disjuntor de tempo recomendado e forneça um circuito separado que sirva somente a este aparelho.

Conexão elétrica

Certifique-se de que a tensão e a frequência da corrente correspondem às da placa de classificação. Basta inserir o plugue em uma tomada devidamente aterrada. Se a tomada

Abastecimento de água e drenagem

Conexão de água fria

Conecte a mangueira de fornecimento de água fria a um conector roscado de 3/4 pol. E verifique se ela está bem presa no lugar.

Se os canos de água são novos ou não foram usados por um longo período de tempo, corra a água para se certificar de que a água está limpa. Esta precaução é necessária para evitar o risco de obstrução da entrada de água e danificar o aparelho.

mangueira de fornecimento comum

mangueira de alimentação de segurança

Sobre a mangueira de alimentação de segurança

A mangueira de alimentação de segurança é composta por paredes duplas. O sistema de mangueiras garante sua intervenção, bloqueando o fluxo de água no caso de a mangueira de alimentação estar quebrada e quando o espaço de ar entre a mangueira de suprimento e a mangueira corrugada externa estiver cheio de água.

ADVERTÊNCIA

Uma mangueira que se conecta à pia pode explodir se for instalada na mesma linha de água que a lavadora de louças. Se a sua pia tiver uma, recomenda-se desconectar a mangueira e cobrir o orificio.

Como conectar a mangueira de suprimento de segurança

1. Puxe as mangueiras de alimentação de segurança completamente para fora do compartimento de armazenamento localizado na parte traseira da máquina de lavar louça.
2. Aperte os parafusos da mangueira de segurança na torneira com rosca de 3/4 pol.
3. Ligue a água completamente antes de ligar a máquina de lavar loiça.

Como desconectar a mangueira de suprimento de segurança

- Conexão de mangueiras de drenagem

Insira a mangueira de drenagem em um tubo de drenagem com um diâmetro mínimo de 4 cm ou deixe-a entrar na pia, certificando-se de evitar dobrã-la ou comprimi-la. A altura do tubo de drenagem deve ser inferior a 1000 mm. A extremidade livre da mangueira não deve ser submersa em água para evitar que

se retraia.

Como drenar o excesso de água das mangueiras

Se a pia for 1000 mais alta do solo, o excesso de água nas mangueiras não pode ser drenado diretamente para a pia. Será necessário drenar o excesso de água das mangueiras em um recipiente ou recipiente adequado que seja manlido fora e abaixo da pia.

Saída de água

Ligue a mangueira de drenagem de água. A mangueira de drenagem deve ser instalado corretamente para evitar vazamento de água. Certifique-se de que A mangueira de drenagem de água não está dobrada ou esmagada.

Mangueira de extensão

Se você precisar de uma extensão de mangueira de drenagem, certifique-se de usar uma mangueira de drenagem similar.

Não deve exceder 4 metros; caso contrário, o efeito de limpeza da máquina de lavar louça poderia ser reduzido

Coloque o dispositivo

Coloque o aparelho no local desejado. As costas devem ficar encostadas na parede atrás e nos lados, ao longo dos armários ou paredos adjacentes. A máquina de lavar lolça está equipada com manguelras de abastecimento de água e de drenagem que podem ser colocadas à direita ou à esquerda para facilitar a instalação.

Nivelando o dispositivo

Depois que o aparelho estiver ajustado para nivelamento, a altura da máquina de lavar loiça pode ser alterada ajuste do nível de pés aparafusados.

NOTA:

Aplique apenas na máquina de lavar louça Independente.

Instalação independente

Montagem entre gabinetes existentes

A altura da máquina do lavar loiga, 845 mm foi concebida para permitir que a máquina seja instalada entre armários existentes da mesma altura em cozinhas modernas instaladas. Os pés podem ser ajustados para alcançar a altura correta. O topo laminado da máquina não requer nenhum cuidado especial, pois é resistente ao calor, à prova de riscos e à prova de manchas.

Sob o trabalho existente acima

(quando instalado sob uma placa de trabalho) Na maioria das cozinhas modernas instaladas, há apenas uma bancada sob a qual armários e aparelhos são instalados. Neste caso, remova a parte superior de trabalho da máquina de lavar louça desaparafusando os parafusos por baixo da extremidade traseira da parte superior (a).

Atenção

Depois de remover a parte superior da peça, os parafusos DEVEM ser aparafusados de volta sob a borda traseira da parte superior (b).

A allura será reduzida para 815 mm, conforme previsão no Regulamento Internacional (ISO) e a máquina de lavar louça irá encaixar perfeilamente sob a cozinha.

- Instalação embutida (para o modelo integrado)

Etapa 1. Seleccione o melhor local para a lava-louças

A posição de instalação da máquina de lavar louça deve estar próxima das mangueiras de entrada e de drenagem existentes e do cabo de alimentação. Ilustrações das dimensões do armário e da posição de instalação da máquina de lavar louça A posição de instalação da máquina de lavar louça deve estar próxima das mangueiras de entrada e de drenagem existentes e do cabo de alimentação. Ilustrações das dimensões do armário e a posição de instalação da máquina de lavar louça.

1. Menos de 5 mm entre a parte superior da máquina de lavar loiça e o armário e a porla exterior alinhada com o armário.

2.Se a máquina de lavar louça estiver presa no canto do armário, deve haver algum espaço quando a porta é aberta.

NOTA:

Dependendo de onde sua tomada de energia está localizada, você pode ter que fazer um furo no lado oposto do gabinete.

Etapa 2. Dimensões e instalação do painel estético

O painel de madeira estética pode ser processado de acordo com o painel de madeira estético pode ser processado de acordo com os desenhos de instalação. Desenhos de instalação.

Modelo semi-integrado

O pino mágico A e o pino mágico B deslocam-se, o pino mágico A no painel de madeira estética e o pino mágico em feltro B na porta exterior da máquina de lavar loiça (ver figura A). Depois de fixar o painel, prenda o painel à porta externa com parafusos e parafusos (consulte a figura B).

Modelo totalmente integrado

Instale o gancho no painel de madeira estética e coloque o gancho na ranhura da porta exterior da máquina de lavar loiça (consulte a figura A). Depois de fixar o painel, prenda o painel à porta externa com parafusos e parafusos (consulte a figura B).

Etapa 3. Ajuste da tensão da mola da porta

1. As molas da porta são ajustadas na fábrica para a tensão adequada para porta externa. Se você tiver um painel madeira estética instalado, você deve ajustar a tensão da mola da porta. Gir parafuso de ajuste para mover o ajustador e a tensão ou relaxe o cabo de aço.

2. A tensão da mola da porta está correta quando a porta permanece horizontal na posição totalmente aberta, mas sobe até o final com um leve movimento de um dedo.

Etapa 4. Etapas de Instalação da Máquina de Lavar Louça

Veja os passos de instalação especificados na instalação.

1. Fixe a faixa de condensação abaixo da superfície de trabalho do gabinete. Certifique-se de que a faixa de condensação esteja alinhada com a borda da superfície de trabalho. (Passo 2)
2. Conecte a mangueira de entrada ao suprimento de água fria.
3. Conecte a mangueira de drenagem.
4. Conecte o cabo de força.
5. Coloque a máquina de lavar loiça no seu lugar, (Estágio 4)
6. Nivele a máquina de lavar louça. A parte de trás pode ser ajustada a partir da frente da máquina de lavar louça, girando o parafuso Philips no melo da base da máquina de lavar louça com um parafuso Philips. Para ajustar as pernas dianteiras, use uma chave de fenda e gire as pernas dianteiras até que a máquina esteja nivelada. (Etapa 5 a etapa 6)
7. Instale a porta do móvel na porta exterior da máquina de lavar loiça. (Etapa 7 a elapa 10)
8. Ajuste a tensão das molas da porta com uma chave Allen que gira no sentido horário para apertar as molas da porta esquerda e direita. Caso contrário, pode danificar a sua máquina de lavar loiça. (Etapa 11)
9. A máquina de lavar loiça deve estar segura no lugar. Existem duas maneiras de fazer isso:
   A. Superficie de trabalho normal: coloque o gancho de instalação na ranhura do plano lateral e fixe-o à superfície de trabalho com os parafusos de madeira.
   B. Tampo de trabalho em mármore ou granilo: Fixe o lado com o Parafuso.

Etapa 5. Nivelando a lava-louças

A máquina de lavar loiça deve estar nivelada para o correcto funcionamento do porta-loiça e para o desempenho de lavagem.

1. Coloque um nível de bolha na porta e no trilho dentro da banheira como mostrado para verificar se a máquina está nivelada.
2. Nivele a máquina de lavar louça ajustando as três pernas de nivelamento individualmente.
3. Quando nivelar a máquina de lavar loiça, tenha cuidado para não deixar a máquina de lavar louça virar.

Nível de verificação da

frente para trás

NOTA:

A altura máxima de ajuste dos pés é de 50 mm.

Antes de ligar para o serviço técnico

Revisar as caixas nas páginas a seguir pode impedir que você chame para obler serviço.

Problema Causa possivel O que fazer?
A máquina de lavar louça não inicia	Fusível quaimado,ou curto-circuito	Substitua o fusível ou reinicie o disjuntor.Remova qualquer outro aparelho que compartilhe o mesmo circuito com a máquina de lavar louça.
	A fonte de alimentação não está ligada.	Certifique-se de que a máquina de lavar loiça esteja ligada e que a porta esteja bem fechada. Certifique-se de que o cabo de alimentação esteja conectado corretamente à tornada elétrica.
	A pressão da água é baixa	Verifique se o fornecimento de água está conectado corretamente e se a água está ligada.
	A porta da máquina de lavar loiça não está bem fechada.	Certifique-se de fechar a porta corretamente e conectá-la.
Água não bombeada da lava-louças	Mangueira de drenagem torcida ou prasa.	Verifique a mangueira de drenagem.
	Filtro entupido	Verifique o filtro grosso.
	Pia da cozinha preso.	Verifique a pia da cozinha para ter certaza de que está drenando bem. Se o problema é que a pia da cozinha não está drenando, você pode precisar de um encanador em vez de um técnico de máquina de lavar louça.
Bolhas de sabão Detergente incorreto		Use apenas detergente especial para lavar louça para evitar formação de espuma. Se isso ocorrer, abra a máquina e deixe a espuma evaporar. Adicione 1 litro de água fria ao fundo da lava-louças.Foche a porta da máquina de lavar louça e selecione qualquer ciclo. Inicialmente, a máquina de lavar louca irá drenar a água.
Problema Causa possível O que fazer?
	Auxiliar de enxágüe derramado.	Sempre limpe os derramamentos de abrilhanlador imedialamente.
Interior manchado	Você pode ter usado detergente com corante.	Certifique-se de que o detergente não tenha corante.
Filme branco na superfície interna	Minerais da água dura	Para limpar o interior, use uma esponja úmida com detergente e use luvas de borracha. Nunca utilize nenhum produto de limpeza que não saja detergente para louça, caso contrário pode
Ha manchas de ferrugem nos talheres	Os itens afelados não são resistentes à corrosão.	Evite lavar itens que não sejam resistentes à corrosão na máquina de lavar louça.
	Nenhum programa foi executado depois de adicionar o sal da máquina de lavar louça. Traços de sal entraram no ciclo de lavagem.	Execute sempre um programa de lavagem sem louça depois de adicionar sal. Não selecione a função Turbo (se presente).
	A tampa está soita Verifique se a tampa do descalificador está firme.
Ruído de algo batendo na lava-louças	Um braço de spray está atingindo um item em uma cesta	Interrompa o programa e reorganize os elementos que obstruem o braço de pulverização.
Ruído na lava-louças	Os itens de louça estão soltos na máquina de lavar louça.	Interrompa o programa e reorganize os elementos da mesa.
Ruído de alguma coisa batendo nos canos de água	Isso pode ser causado pela instalação no site ou pela seção cruzada do pipe.	Isto não tem influência na função da máquina de lavar louça. Em caso de dúvida, entre em contato com um encanador qualificado.
Os pratos não estão limpos	Não foi dispensado detergente suficiente.	Use mais detergente ou mude o seu detergente.
	Os itens estão bloqueando o movimento dos braços do pulverizador.	Reorganize os elementos para que o spray possa girar livremente.
	A combinação do filtro não está limpa ou não está colocada corretamente na base do gabinete de lavagem. Isso pode fazer com que os jatos do braço pulverizador tiquem bloqueados.	Limpe e / ou ajuste o filtro corretamente. Limpe os jatos do braço de pulverização.
Nebulosidade no vidro	Combinação de água macia e muito detergente.	Use menos detergente se você tiver água mole e selecione um ciclo mais curto para lavar o material de vidro e limpá-lo.
Manchas brancas aparecem em pratos e copos.	A área de água dura pode causar depósitos de calcário.	Adicione mais detergente.
Marcas pretas ou cinzas nas placas	Utensílios de alumínio foram esfregados contra os pratos	Use um limpador abrasivo suave para remover essas marcas.
O detergente foi deixado no dispensador	As placas bloqueiam o dispensador de detergente	Recarregue os pratos adequadamente
Os ouvidos não estão limpos	Carregamento incorreto	Carregue a máquina de lavar louça conforme sugerido nas instruções.
	Os pratos são removidos cedo demais	Não esvazie a sua máquina de lavar louça imediatamente após a lavagem. Abra a porta ligeiramente para que o vapor saia. Remova os pratos até que a temperatura Interna esteja segura ao toque. Descarregue primeiro o cesto inferior para evitar que a água
Os pratos não estão limpos	O programa errado foi selecionado.	Com um programa curto, a temperatura de lavagem é menor, diminuindo o desempenho da limpeza. Escolha um programa com tempo de lavagem longo.
	Uso de talheres com revestimento de baixa qualidade.	A drenagem de água é mais difícil com esses itens. Talheres ou prato deste tipo não são adequados para lavar na máquina de lavar loiça.

CARREGANDO CESTOS DE ACORDO COM EN50242

1. cesta superior:

Informação para testes de
comparabilidade de acordo com EN
50242 Capacidade: 10 ajustes de lugar
Posição superior da cesta: posição
inferior Programa: ECO

Número	Item
1	Colheres de sopa
2	garfos
3	Facas
4	Colheres de chá
5	Colheres de sobrenesa
6	servindo colheres
7	garfos de serviço
8	Colheres de molho
