SV2301 - Fogão SVAN - Manual de utilização gratuito

Tipo de Produto	Placa de Fogão Cerâmica
Marca	SVAN
Modelo	SV2301
Número de Zonas de Cozedura	2
Tensão de Alimentação	220-240 V~ 50/60 Hz
Potência Elétrica Instalada	2700-3300 W
Dimensões do Produto (L x P x A)	520 x 288 x 55 mm
Dimensões de Embutir (L x P)	490 x 268 mm
Tipo de Controlo	Controlos táteis
Temporizador	Sim, até 99 minutos
Bloqueio de Teclas	Sim
Indicador de Calor Residual	Sim (exibição "H")
Proteção contra Sobreaquecimento	Sim
Desligamento Automático	Sim, por zona de cozedura
Método de Limpeza	Limpador para placa cerâmica, não abrasivo
Características de Segurança	Bloqueio infantil, aviso de superfície quente, desligamento automático
Utensílios Recomendados	Base plana e lisa, do mesmo tamanho da zona de cozedura

Perguntas frequentes - SV2301 SVAN

Como bloqueio os controlos para evitar o uso acidental?

Toque no controlo de bloqueio (ícone de chave). O indicador do temporizador mostrará Lo. Para desbloquear, toque e segure o controlo de bloqueio até o indicador se apagar.

Como configuro o temporizador para desligar automaticamente uma zona de cozedura?

Selecione a zona de cozedura, depois toque no controlo do temporizador. Use os botões + e - para definir o tempo (máx. 99 minutos). A zona desligar-se-á quando o temporizador expirar.

O que significa o código de erro 'E0' e como posso corrigi-lo?

E0 indica um erro zero. Tente reinserir a ligação entre a placa de exibição e a placa de alimentação. Se o problema persistir, substitua a placa de alimentação.

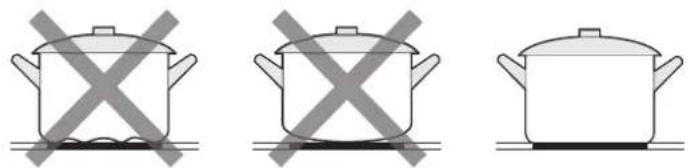

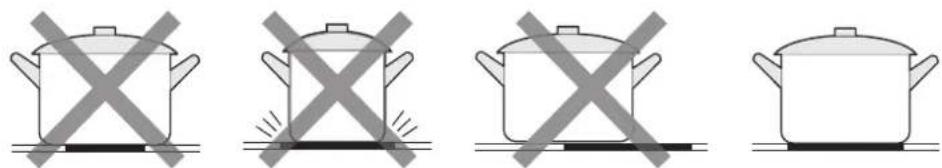

Posso usar qualquer tipo de utensílio nesta placa cerâmica?

Não, use apenas utensílios com base plana e lisa que corresponda ao tamanho da zona de cozedura. Evite bordas irregulares ou bases curvas. Sempre levante as panelas, não as deslize.

Como limpo a superfície da placa?

Para sujidade do dia a dia, aplique um limpa-vidros para placa cerâmica quando o vidro estiver morno (não quente) e depois limpe com um pano seco. Para derramamentos, raspe com um raspador de lâmina a um ângulo de 30°. Nunca use produtos de limpeza abrasivos.

Os controlos táteis não respondem – o que devo fazer?

Certifique-se de que os controlos não estão bloqueados (desbloqueie se necessário). Além disso, verifique se a área de controlo está seca e use a polpa do dedo (não a ponta).

O que significa o símbolo 'H' no ecrã?

O H indica que a zona de cozedura está quente ao toque. Desaparecerá quando a superfície tiver arrefecido para uma temperatura segura.

Por que a minha placa desliga automaticamente?

Isto é uma funcionalidade de segurança – a placa tem tempos de funcionamento padrão por nível de potência. Se esquecer de desligar uma zona, ela desligar-se-á após um período definido (ex.: 8 horas em potência baixa, 2 horas em potência alta).

Posso usar a placa se o vidro estiver rachado?

Não. Se a superfície estiver partida ou rachada, desligue imediatamente o aparelho da rede elétrica e contacte um técnico qualificado. Usar uma placa rachada pode causar choque elétrico.

Qual é a distância de instalação correta para esta placa?

Um espaço mínimo de 50 mm à volta do orifício, e a espessura da bancada deve ser de pelo menos 30 mm. A distância entre a placa e qualquer armário acima deve ser de pelo menos 760 mm.

MANUAL DE UTILIZADOR SV2301 SVAN

Leia este manual com atenção e guarde-o para referência futura.

AGRADECIMIENTOS

INSTRUCCIONS DE FUNCIONAMENT 16

NETEJA I MANTENIMENT 22

INSTRUCCIONS DE FUNCIONAMENT

Controls tàctils

CARTA DE AGRADECIMENTOS

Obrigado por escolher a SVAN! Antes de utilizar o seu novo produto SVAN, leia atentamente este manual para se assegurar que está informado sobre como operar as características e funções que o seu novo aparelho oferece de uma forma segura.

CONTEÚDOS

CARTA DE AGRADECIMENTOS 01

INSTRUÇÕES DE SEGURANÇA 02

ESPECIFICAÇÕES TÉCNICAS 07

VISÃO GLOBAL DO PRODUTO 08

GUIA DE INSTALAÇÃO RÁPIDA 10

MONTAGEM DO PRODUTO 12

INSTRUÇÕES DE OPERAÇÃO 16

LIMPEZA E MANUTENÇÃO 22

RESOLUÇÃO DE PROBLEMAS 23

ELIMINAÇÃO E RECICLAGEM 25

INSTRUÇÕES DE SEGURANÇA

Utilização Pretendida

As seguintes diretrizes de segurança destinam-se a prevenir riscos ou danos imprevistos decorrentes do funcionamento inseguro ou incorreto do aparelho. Inspecione a embalagem e o aparelho à chegada para ter a certeza de que tudo está intacto para garantir um funcionamento seguro. Se encontrar algum dano, contacte o revendedor. Note que não são permitidas modificações ou alterações ao aparelho para a sua segurança. A utilização não intencional pode causar perigos e perda de garantias.

Explicação dos Símbolos

	PerigoEste símbolo indica que existem perigos para a vida e saúde das pessoas devido ao gás extremamente inflamável.
	Aviso de voltagem elétricaEste símbolo indica que existe um perigo para a vida e saúde das pessoas devido à voltagem.
	AvisoA palavra de sinalização indica um perigo com nível de risco médio que, se não for evitado, pode resultar em morte ou ferimentos graves.
	CuidadoA palavra de sinalização indica um perigo com nível de risco baixo que, se não for evitado, pode resultar em ferimentos leves ou moderados.
	AtençãoA palavra de sinalização indica informação importante (por ex., danos à propriedade), mas não perigo.
	Siga as instruçõesEste símbolo indica que um técnico de serviço deve unicamente operar e realizar a manutenção este aparelho em conformidade com as instruções de funcionamento.

Leia estas instruções de utilização com cuidado e atenção antes de utilizar/comissionar a unidade e mantenha-as nas imediações do local de montagem ou unidade para utilização posterior!

AVISOS DE SEGURANÇA

A sua segurança é importante para nós. Leia esta informação antes de utilizar o seu fogão.

INSTALAÇÃO

Perigo de Choque Elétrico

• Desconecte o aparelho da fonte de alimentação elétrica antes de realizar qualquer trabalho ou manutenção.
• A conexão a um sistema de fiação de terra bom é essencial e obrigatório.
• As alterações ao sistema de fiação doméstico só devem ser realizadas por um eletricista qualificado.
• O incumprimento deste conselho pode resultar em choque elétrico ou morte.

Perigo de Corte

• Cuidado - as beiras do painel são afiadas.
• Se não tiver cuidado, pode resultar em ferimentos ou cortes.

Instruções de segurança importantes

- Leia atentamente estas instruções antes de instalar ou utilizar este aparelho.

- Não devem ser colocados materiais ou produtos combustíveis neste aparelho.

- Disponibilize esta informação à pessoa responsável por instalar o aparelho uma vez que pode reduzir os seus custos de instalação.

- Para evitar algum perigo, este aparelho deve ser instalado de acordo com estas instruções de instalação.

- Este aparelho deve ser instalado e aterrado correta e unicamente por uma pessoa qualificada.

- Este aparelho deve ser conectado a um circuíto que incorpore um interruptor de isolamento que garanta a desconexão completa da alimentação.

- A instalação incorreta do aparelho pode invalidar qualquer reclamação de garantia ou responsabilidade.

- Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento caso recebam supervisão durante a utilização ou recebam instrução sobre a mesma de forma segura e compreendam os perigos envolvidos.

- As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser realizadas por crianças sem supervisão.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, agente de assistência ou pessoas qualificadas semelhantes para evitar perigos.

- AVISO: Se a superfície estiver partida, desligue o aparelho para evitar a possibilidade de choque elétrico, para as superfícies do fogão de vitrocerâmica ou material semelhante que protege as peças vivas.

- Não devem ser colocados objetos metálicos, como facas garfos, colheres e tampas, na superfície do fogão uma vez que podem ficar quentes.

- Não utilize um limpador a vapor.

- Não utilize um limpador a vapor para limpar o seu fogão.

- O aparelho não se destina a ser operado através de um temporizador externo ou sistema de controlo remoto separado.

- AVISO:Perigo de incêndio: não armazene itens nas superfícies de cozimento.

- O processo de cozimento tem de ser supervisionado. O processo de cozimento de tempo curto tem de ser supervisionado continuamente.

- AVISO: Cozinho em fogões sem supervisão com gordura ou óleo pode ser perigoso e pode resultar em incêndio. NUNCA tente apagar um incêndio com água; desligue o aparelho e cubra a chama, por ex. com uma tampa ou cobertor de fogo.

Perigo de Choque Elétrico

• Não cozinhe em fogões partidos ou rachados. Se a superfície do fogão tiver partido ou rachado, desligue imediatamente o aparelho na alimentação (interruptor de parede) e contacte um técnico qualificado.
• Desligue o fogão da parede antes de limpar ou realizar a manutenção.
• O incumprimento deste conselho pode resultar em choque elétrico ou morte.

Perigos de Saúde

• Este aparelho cumpre com os padrões de segurança eletromagnéticos.
• No entanto, as pessoas com pacemakers cardíacos ou outros implantes elétricos (como bombas de insulina) devem consultar o seu médico ou o fabricante do implante antes de utilizar este aparelho, para se certificarem de que os seus implantes não serão afetados pelo campo eletromagnético.
• O incumprimento deste conselho pode resultar em morte.

• Durante a utilização, as peças acessíveis deste aparelho ficam quentes o suficiente para causar queimaduras.
• Não deixe que o seu corpo, roupa ou qualquer outro item que não sejam os utensílios de cozinha entrem em contacto com o Vidro de vitrocerâmica até que a superfície esteja fria.
• Mantenha longe do alcance das crianças.
• Os punhos das panelas podem ficar quentes ao toque. Verifique se os punhos da panela não ficam por cima de outras zonas que estejam ligadas. Mantenha os punhos longe do alcance das crianças.
• O incumprimento deste conselho pode resultar em queimaduras.

Perigo de Corte

• A lâmina afiada de um raspador de fogão é exposta quando a proteção for retraída. Tenha extremo cuidado e armazene sempre de forma segura e fora do alcance das crianças.
• Se não tiver cuidado, pode resultar em ferimentos ou cortes.

Instruções de segurança importantes

• Nunca deixe o aparelho sem supervisão durante a utilização. O transbordo causa fumo e transbordo gorduroso que pode incendiar.
• Nunca utilize o seu aparelho como superfície de trabalho ou armazenamento.

• Nunca deixe nenhum objeto ou utensílios no aparelho.

• Não coloque nem deixe nenhum objeto magnetizável (por ex. cartões de crédito, cartões de memória) ou dispositivos eletrónicos por ex. computadores, leitores MP3) perto do aparelho, uma vez que podem ser afetados pelo seu campo eletromagnético.

• Nunca utilize o seu aparelho para aquecer o ambiente.
• Após a utilização, desligue sempre as zonas de cozimento e o fogão como descrito neste manual (ou seja, através dos controlos tácteis). Não dependa da função de deteção de panela para desligar as zonas de cozimento quando remover as panelas.
• Não permita que as crianças brinquem com o aparelho, nem se sentem, fiquem de pé ou subam para cima do mesmo.
• Não armazene itens que despertem o interesse das crianças em armários acima do aparelho. As crianças podem ferir-se seriamente se tentarem subir para coma do fogão.
• Não deixe as crianças sozinhas ou sem supervisão na área onde o aparelho estiver em utilização.
• As crianças ou pessoas com alguma invalidez que limite a sua habilidade de utilizar o aparelho devem ter uma pessoa responsável e competente para as instruir sobre a utilização. O instrutor deve garantir que conseguem utilizar o aparelho sem correrem perigo ou causarem acidentes à sua volta.
• Não repare nem substitua nenhuma peça do aparelho a menos que seja especificamente recomendado no manual. Todas as outras reparações devem ser realizadas por um técnico qualificado.
• Não coloque nem deixe cair objetos pesados em cima do seu fogão.
• Não fique de pé em cima do seu fogão.
• Não utilize panelas com beiras irregulares nem as arraste na superfície do vidro de vitrocerâmica uma vez que podem arranhar.
• Não utilize esfregonas ou qualquer outro agente de limpeza abrasivo para limpar o seu fogão, uma vez que podem arranhar o vidro de vitrocerâmica.
• Este aparelho deve ser utilizado em aplicações domésticas e semelhantes.
• AVISO: O aparelho e suas peças acessíveis ficam quentes durante a utilização.
• Tenha cuidado quando tocar nos elementos de aquecimento.
• As crianças com menos de 8 anos de idade devem estar longe do aparelho a menos que tenham supervisão contínua.

Parabéns pela compra da sua Placa de vitrocerâmica nova.

Recomendamos que leia este Manual de Instruções / Instalação para compreender como instalar e operar correctamente.

Para a instalação, leia a secção de instalação.

Leia atentamente todas as instruções de segurança antes de utilizar e guarde este Manual de Instruções / Instalação para futura referência.

ESPECIFICAÇÕES TÉCNICAS

Especificações técnicas	SV2301
Zonas para Cozinhar	2 Zonas
Voltagem de Alimentação	220-240V~ 50Hz ou 60Hz
Potência Elétrica Instalada	2700-3300W
Tamanho do Produto C×L×A(mm)	288X520X55
Dimensões de Construção A×B (mm)	268X490

Peso e Dimensões são aproximados. Uma vez que continuamos a melhorar os nossos produtos, podemos alterar as especificações e designs sem aviso prévio.

VISÃO GLOBAL DO PRODUTO

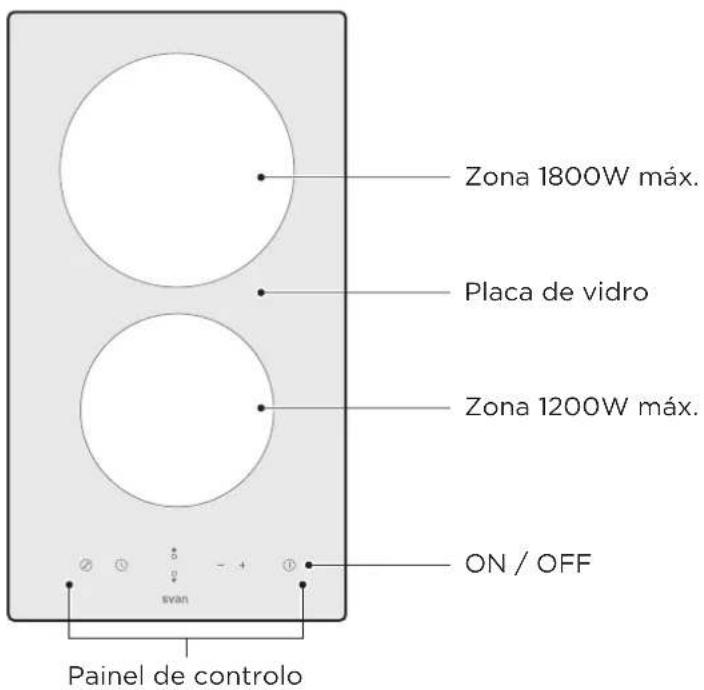

Vista de Cima

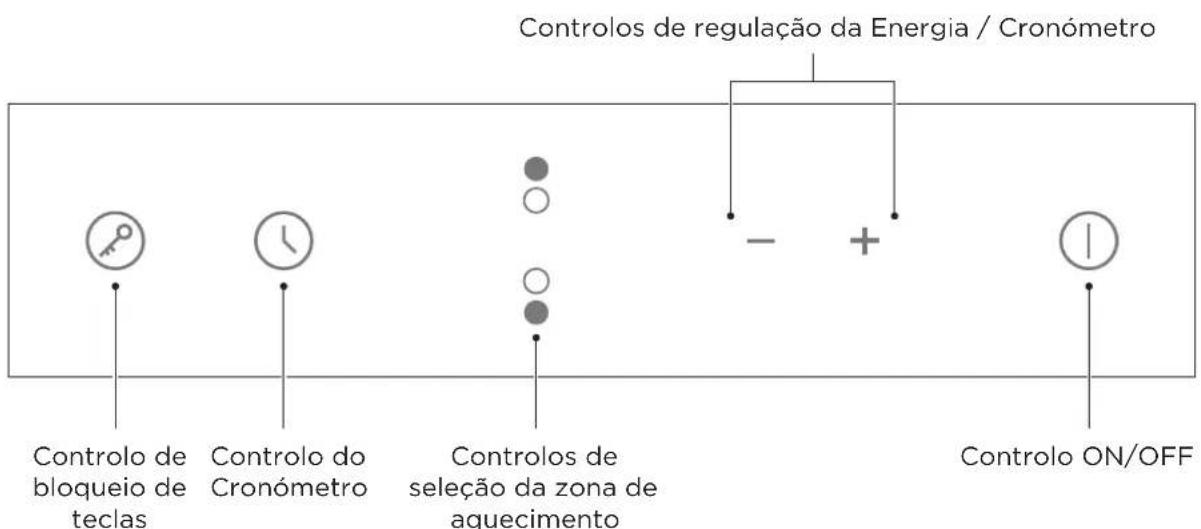

Painel de controlo

NOTA

Todas as imagens deste manual servem apenas para fins explicativos. Qualquer discrepância entre o objeto real e a ilustração do desenho deve ser imputada ao objeto real.

Informação de Produto

A placa de vitrocerâmica com microcomputador pode atender a diferentes tipos de requisitos culinários devido aquecimento de fio de resistência, controlo com micro-computador e selecção de várias energias, sendo a escolha perfeita para famílias modernas.

A placa de vitrocerâmica centra-se nos clientes e adopta um design personalizado. O fogão tem um desempenho seguro e de confiança, tornando a sua vida confortável e permitindo-lhe desfrutar dos prazeres da vida.

Esta placa de vitrocerâmica emprega o aquecimento do fio de resistência directamente e ajusta a potência de saída pelo regulamento de potência com os controlos tácteis.

Antes de utilizar a sua placa de vitrocerâmica nova

• Leia este guia, tendo especial atenção à secção ‘Avisos de Segurança’.
• Remova todas as películas protectoras que ainda possam estar na sua placa de vitrocerâmica.

GUIA DE INSTALAÇÃO RÁPIDA

Tenha cuidado quando fritar uma vez que o óleo e a gordura aquecem muito rapidamente, particularmente se utilizar o PowerBoost. O óleo e gordura em temperaturas extremamente altas podem incendiar espontaneamente e apresentar um risco de incêndio sério.

Dicas para Cozinhar

• Reduza a definição de temperatura quando a comida ferver.
• Utilize uma tampa para reduzir os tempos de cozimento e poupar energia ao reter o calor.
• Minimize a quantidade de líquido ou gordura para reduzir os tempos de cozimento.
• Comece a cozinhar numa definição alta e reduza quando a comida tiver aquecido.

Ferver, cozinhar arroz

• A fervura acontece antes do ponto de cozedura, aproximadamente a 85°C, quando começarem a subir bolhas no líquido de cozimento ocasionalmente. É a peça-chave para sopas deliciosas e estufados tenros porque os sabores desenvolvem-se sem cozinhar demais a comida. Deve também cozinhar molhos com base em ovos e engrossados com farinha abaixo do ponto de ebulição.
• Algumas tarefas, incluindo o cozimento de arroz pelo método de absorção, podem exigir uma regulação superior à regulação mais baixa para garantir que os alimentos são cozinhados corretamente no tempo recomendado.

Grelhar bife

Para cozinhar bifes suculentos e saborosos:

1. Deixe a carne à temperatura ambiente durante 20 minutos antes de cozinhar.
2. Aqueça uma frigideira pesada.
3. Pincele ambos os lados do bife com óleo. Deite um pouco de óleo na frigideira e coloque a carne.
4. Vire o bife só uma vez. O tempo de cozimento exacto depende da grossura do bife e quanto cozinhado o desejar. Os tempos variam entre 2 - 8 minutos por lado. Pressione o bife para medir o quanto está cozinhado - quanto mais firme, mais “bem passado”.
5. Deixe o bife a descansar numa placa quente durante alguns minutos para permitir que relaxe e fique mais tenro antes de servir.

Para saltear

1. Escolha uma vitrocerâmica compatível com um wok de base plana ou frigideira grande.
2. Tenha todos os ingredientes e equipamentos prontos a utilizar. O saltear deve ser rápido. Se cozinhar grandes quantidades, divida a comida em porções pequenas.
3. Pré-aqueça brevemente a panela e adicione duas colheres de sopa de óleo.
4. Cozinhe a carne primeiro, coloque de lado e mantenha quente.
5. Salteie os vegetais. Quando estiverem quentes e crocantes, baixe a definição da temperatura, volte a colocar a carne na panela e adicione o seu molho.
6. Mexa os ingredientes para se certificar que estão aquecidos.
7. Sirva imediatamente.

Definições de Temperatura

As definições abaixo servem unicamente como referência. A definição exacta depende de vários factores, incluindo os seus utensílios e a quantidade que estiver a cozinhar. Experimente com a placa de vitrocerâmica para descobrir as definições que mais se adequam a si.

Definição de temperatura	Adequação
1 - 2	aquecimento delicado para pequenas quantidades de comidaderreter chocolate, manteiga e comida que queime rapidamenteferver suaveaquecimento lento
3 - 4	reaquecerferver rápidocozinhar arroz
5 - 6 • panquecas
7 - 8	refogarcozinhar massa
9	salteargratinarferver sopaferver água

MONTAGEM DO PRODUTO

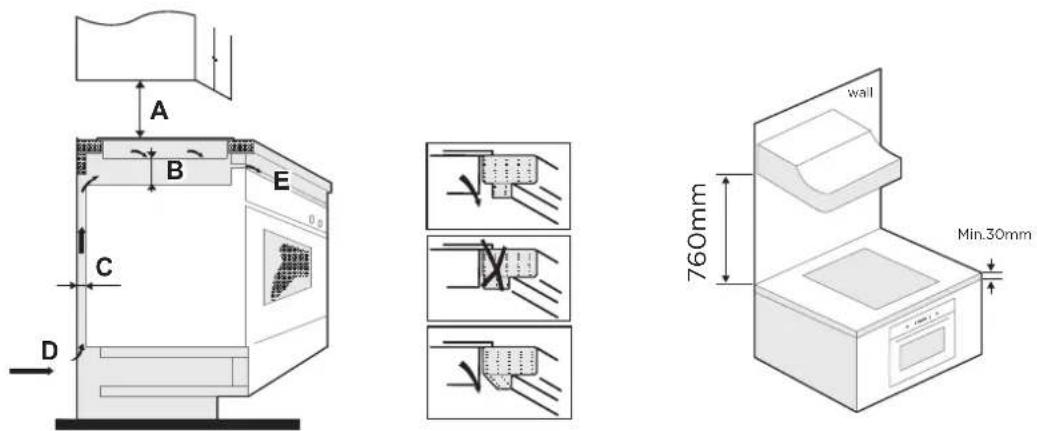

Seleção do equipamento de instalação

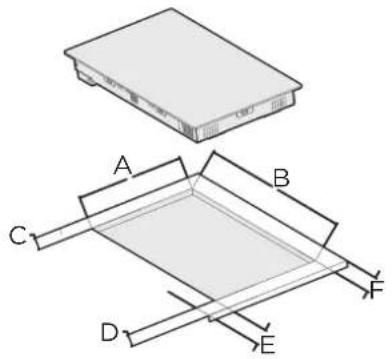

- Corte a superfície de trabalho de acordo com os tamanhos exibidos no desenho Para a finalidade de instalação e utilização, deve ser preservado um espaço de 50mm à volta do buraco. Certifique-se que a grossura da superfície de trabalho é de pelo menos 30mm. Seleccione um material de superfície de trabalho resistente ao calor e isolado (madeira e materiais fibrosos ou higroscópicos semelhantes não devem ser utilizados a menos que impregnados) para evitar choque elétrico e deformações maiores causado pela radiação de calor da placa. Como mostrado abaixo:

⚠️ Nota: A distância de segurança entre os lados do fogão e as superfícies interiores da bancada deve ser de pelo menos 3mm.

- A placa de vitrocerâmica pode ser utilizada em cima de um armário. A placa de vitrocerâmica deve ser colocada horizontalmente. Como mostrado abaixo:

Em qualquer circunstância, certifique-se que a placa de vitrocerâmica tem boa ventilação e que a entrada e saída de ar não estão bloqueadas. Assegure-se que a placa de vitrocerâmica está em bom estado de funcionamento. Como mostrado abaixo:

Nota: A distância de segurança entre a placa e o armário acima deve ser de pelo menos 760mm.

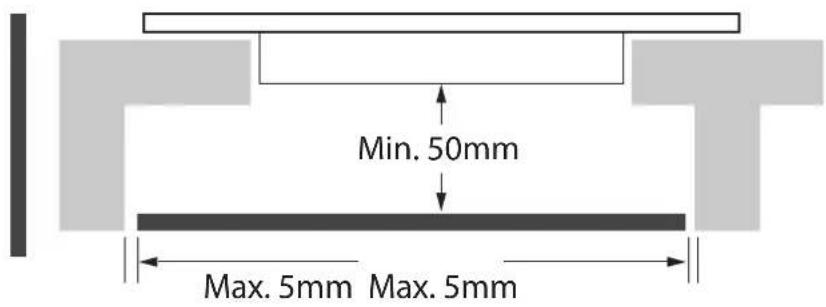

AVISO: Assegurar a Ventilação Adequada

Certifique-se que o fogão de vitrocerâmica tem boa ventilação e que a entrada e saída de ar não estão bloqueadas. De modo a evitar o toque acidental no fundo sobreaquecido do fogão, ou choque elétrico inesperado durante o funcionamento, é necessário colocar uma inserção de madeira, fixada com parafusos, a uma distância mínima de 50mm do fundo do fogão. Siga os requisitos abaixo.

Existem buracos de ventilação à volta do exterior do fogão. DEVE assegurar-se que estes buracos não são bloqueados pela bancada quando colocar o fogão.

• Tenha em atenção que a cola que junta o plástico ou a madeira à mobília tem de resistir a temperaturas não inferiores a 150°C para evitar que descole.
• A parede traseira, adjacente e superfícies à volta devem poder aguentar com uma temperatura de 90°C.

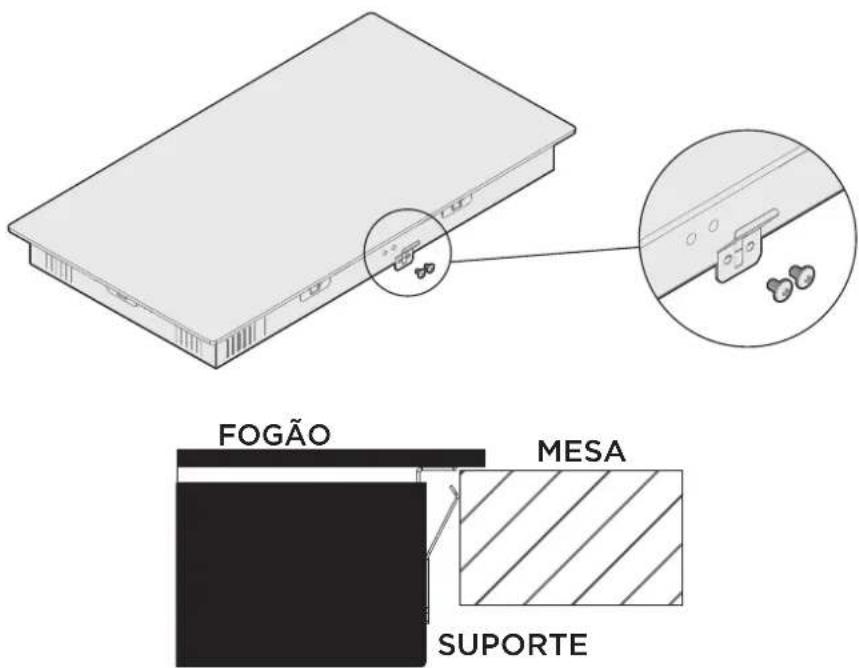

Antes de colocar os suportes de fixação

A unidade deve ser colocada numa superfície estável e suave (utilize a embalagem). Não aplique força nos controlos que saem do fogão.

Fixe o fogão na superfície de trabalho através do aparafusamento dos 2 suportes no fundo do fogão - (ver imagem) após a instalação. Ajuste a posição do suporte para se adequar à grossura da bancada.

Em nenhuma circunstância, os suportes não podem tocar nas superfícies interiores da bancada antes da instalação (ver imagem).

CUIDADOS

1. A placa de vitrocerâmica deve ser instalada por pessoal ou técnicos qualificados. Temos profissionais ao seu dispor. Nunca realize a operação por si.
2. A placa de vitrocerâmica não deve ser montada em equipamentos de arrefecimento, máquinas de lavar a loiça e secadores rotativos.
3. A placa de vitrocerâmica deve ser instalada de forma a que uma radiação de calor melhor possa ser assegurada para aumentar a segurança.
4. A parede e a zona de aquecimento induzida acima da superfície de trabalho devem aguentar com o calor.
5. De modo a evitar danos, a camada de sandwich e adesivo devem resistir ao calor.
6. Não utilize um limpador a vapor.
7. Esta vitrocerâmica pode ser conectada unicamente a uma alimentação com impedância de sistema até 0,427 ohm. Se necessário, consulte a sua autoridade de alimentação para mais informações sobre a impedância do sistema.

Conexão da placa à rede elétrica

A alimentação deve ser conectada de acordo com o padrão relevante, ou m disjuntor de circuito de pólo único. O método de conexão é mostrado abaixo.

• Se o cabo estiver danificado ou precisar ser substituído, a operação deve ser realizada por um agente de pós-vendas com as ferramentas dedicadas para evitar acidentes.
• Se o aparelho for conectado diretamente à alimentação, deve ser instalado um disjuntor omnipolar com uma abertura mínima de 3mm entre os contactos.
• O instalador deve assegurar que foi realizada a conexão elétrica correta e que cumpre com os regulamentos de segurança.
• O cabo não deve ser dobrado ou compresso.
• O cabo deve ser verificado regularmente e substituído unicamente por técnicos autorizados

A superfície inferior e o cabo de alimentação do fogão não devem ser acessíveis após a instalação.

INSTRUÇÕES DE OPERAÇÃO

Controlos Tácteis

• Os controlos respondem ao toque, por isso não tem de aplicar nenhuma pressão.
• Utilize a bola do dedo e não a ponta.
  • Vai ouvir um som sempre que for registado um toque.
• Certifique-se que os controlos estão sempre limpos, secos e que não tem nenhum objeto (por ex. um utensílio ou pano) a cobri-los. Mesmo uma pequena quantidade de água pode dificultar a operação dos controlos.

Escolher os Utensílios de cozinha certos

- Não utilize utensílios de cozinha com beiras irregulares ou bases curvas.

- Certifique-se que a base da sua panela é suave, fica plana no vidro e é do mesmo tamanho que a zona de cozimento. Centre sempre a sua panela na zona de cozimento.

- Levante sempre as panelas para as retirar da placa de vitrocerâmica - não as arraste para não arranhar o vidro.

1. Começar a Cozinhar

Após ligar, vai ouvir um som, todos os indicadores acendem-se durante 1 segundo e desligam-se, indicando que a placa de vitrocerâmica entrou no estado do modo de suspensão.

1. Toque no controlo ON/OFF. Todos os indicadores exibem “-”.

1. Toque no controlo de selecção da zona de aquecimento.

1. Coloque uma panela adequada na zona de cozimento que deseje utilizar.

- Certifique-se que o fundo da panela e a superfície da zona de cozimento estão limpas e secas.

1. Seleção uma definição de temperatura tocando no controlo “-” ou “+”.

2. Se escolher o nível 0, a placa de vitrocerâmica desliga-se automaticamente no espaço de 1 minuto. Terá de começar de novo no passo 1.

3. Pode modificar a definição de temperatura em qualquer altura enquanto estiver a cozinhar.
4. Ao manter um destes botões pressionados, o valor é ajustado para cima ou para baixo.

2. Terminar de cozinhar

1. Toque no controlo de seleção da zona de aquecimento que desejar desligar.

1. Desligue a zona de cozimento deslizando para baixo até "O" ou tocando no controlo "-" e "+" ao mesmo tempo.

1. Toque no controlo ON/OFF. todos os indicadores exibem “-”.

Tenha cuidado com as superfícies quentes

H mostra qual a zona de cozimento que está quente ao toque. Vai desaparecer quando a superfície tiver arrefecido para uma temperatura segura. Também pode ser utilizado como função de poupança de energia se desejar aquecer mais panelas; utilize a placa que ainda estiver quente.

3. Bloqueio dos Controlos

• Pode bloquear os controlos para prevenir utilização não desejada (por exemplo, crianças ligarem as zonas de cozimento acidentalmente).
• Quando os controlos estiverem bloqueados, todos os controlos exceto o controlo ON/OFF ficam desativados.

Para bloquear os controlos

Toque no controlo de bloqueio O indicador do cronómetro exibe "Lo"

Para desbloquear os controlos

Certifique-se que a placa de vitrocerâmica está ligada. Mantenha o controlo de bloqueio pressionado durante um momento.

Quando a placa estiver no modo bloqueado, todos os controlos estão desativados exceto ON/OFF ①, pode sempre desligar a placa de vitrocerâmica com o controlo ON/OFF ① numa emergência, mas só poderá desbloquear a placa primeiro na operação seguinte.

• Pode utilizá-lo como lembrete de minuto. Neste caso, o cronómetro não desliga nenhuma das zonas de cozimento quando terminar o tempo.
• Pode defini-lo para desligar uma ou mais zonas de cozimento quando terminar o tempo. O cronómetro tem um máximo de 99 min.

a) Utilização do cronómetro como lembrete de minuto

Se não selecionar nenhuma zona de cozimento

Certifique-se que o fogão está ligado.

Nota: pode utilizar o lembrete de minuto mesmo que não seleccione nenhuma zona de cozimento.

1. Toque no controlo do cronómetro, o indicador do cronómetro pisca; Ajuste a definição do cronómetro tocando nos controlos “-” ou “+”. O indicador do lembrete de minuto começará a piscar e exibirá no ecrã do cronómetro.

1. Quando terminar de definir o tempo, começa a contar imediatamente. O ecrã exibe o tempo restante e o indicador do cronómetro pisca durante 5 segundos.

1. Toque em “-” e “+” ao mesmo tempo para cancelar o cronómetro, e “--” é exibido no ecrã de minutos.

1. O alarme toca durante 30 segundos e o indicador do cronómetro exibe “- -” quando o tempo definido terminar.

Dica:

• Toque uma vez no controlo “-” ou “+” do cronómetro para diminuir ou aumentar 1 minuto.
• Mantenha o controlo “-” ou “+” pressionado para diminuir ou aumentar 10 minutos.
• Se o tempo definido exceder 99 minutos, o cronómetro regressa automaticamente a 0 minutos.

b) Definir o cronómetro para uma ou mais zonas de cozimento

Definir uma zona

1. Toque na zona que deseja definir.

1. Defina o tempo tocando no controlo “-” ou “+” do cronómetro.

1. Toque em “-” e “+” ao mesmo tempo para cancelar o cronómetro, e “--” é exibido no ecrã de minutos

1. Quando terminar de definir o tempo, começa a contar imediatamente. O ecrã exibe o tempo restante e o indicador do cronómetro pisca durante 5 segundos

1. Quando o cronómetro terminar, a zona de cozimento correspondente é desligada automaticamente.

O ecrã exibe "H" o que significa que está quente;

NOTA

- O ponto vermelho perto do indicador do nível de energia acende-se para indicar que a zona foi selecionada.

• Tem de começar no passo 1 se desejar alterar o tempo após o cronómetro estar definido.
• O método para definir duas zonas é o mesmo que o mencionado acima.

Definir o cronómetro para mais de uma zona de cozimento

- Se mais de uma zona de cozimento utilizar esta função, o indicador do cronómetro exibe o tempo mais baixo. (por ex. definição de tempo da zona 1# para 5 minutos, definição de tempo da zona 2# para 15 minutos, o indicador do cronómetro exibe “5”.)

NOTA

- O ponto vermelho perto do indicador do nível de energia pisca.

- Assim que o cronómetro de contagem decrescente terminar, a zona correspondente desliga-se. De seguida, exibe o cronómetro de min. novo e o ponto da zona correspondente pisca.

○ H zona 1 zona 2

- Quando o cronómetro terminar, a zona de cozimento correspondente é desligada automaticamente.

NOTA

- O ponto vermelho perto do indicador do nível de energia acende-se para indicar que a zona foi selecionada.

- Tem de começar no passo 1 se desejar alterar o tempo após o cronómetro estar definido.

Proteção de excesso de temperatura

O sensor de temperatura equipado pode monitorizar a temperatura dentro da placa de vitrocerâmica. Quando for detectada uma temperatura excessiva, a placa de vitrocerâmica pára automaticamente a operação.

Aviso de calor residual

Vai existir calor residual quando o fogão estiver a funcionar durante algum tempo. A letra “H” aparece para o avisar para se manter longe.

Tempos de funcionamento por defeito

Outra função de segurança do fogão é o desligar automático. Isto acontece sempre que se esquecer de desligar uma zona de cozimento. Os tempos de desligar automático são exibidos na tabela abaixo:

Nível de energia 1		2	3	4	5	6	7	8	9
Cronómetro de funcionamento por defeito (hora)	8	8	8	4	4	4	2	2	2

LIMPEZA E MANUTENÇÃO

O quê? Como? Importante!
Sujidade diária no vidro (impressões digitais, marcas, manchas de comida ou transbordos sem açúcar)	Desligue o fogão.Aplique um limpador de fogões enquanto o vidro estiver quente (mas não a queimar!)Passe por água e seque com um pano limpo ou papel de cozinha.Volte a ligar o fogão.	Quando a energia do fogão está desligada, não existe a indicação “superfície quente” mas a zona ainda pode estar quente! Tenha muito cuidado.Esfregonas fortes, algumas esfregonas de náilon e agentes de limpeza fortes/abrasivos podem arranhar o vidro. Leia sempre a etiqueta para verificar se o seu limpador ou esfregona se adequa.Nunca deixe resíduos de limpeza no fogão: o vidro pode ficar manchado.
Transbordos, derretimentos e derrames açucarados quentes	Remova-os imediatamente com uma espátula, faca de palete ou raspador afiado adequado para fogões de vidro de vitrocerâmica, mas tenha cuidado com as superfícies quentes da zona de cozimento:Desligue o fogão da parede.Segure a lâmina ou utensílio a um ângulo de 30°e raspe a sujidade ou derrame para uma área fria do fogão.Limpe a sujidade ou derrame com um pano de cozinha ou papel de cozinha.Siga os passos 2 a 4 para “Sujidade diária no Vidro” acima.	Remova manchas deixadas pelos derretimentos e comida açucarada ou transbordos o mais breve possível. Podem ser difíceis de remover ou danificar permanentemente a superfície do vidro se deixar arrefecer em cima dele.Perigo de corte: quando a protecção de segurança for recolhida, a lâmina num raspador é afiada. Tenha extremo cuidado e armazene sempre de forma segura e fora do alcance das crianças.
Derrames nos controlos táteis	Desligue o fogão.Absorva o transbordoLimpe a área do controlo tátil com uma esponja ou pano húmido limpo.Seque completamente a área com papel de cozinha.Volte a ligar o fogão.	O fogão pode emitir um som e desligar-se, e os controlos táteis podem não funcionar enquanto houver líquido em cima deles. Certifique-se que seca a área do controlo táctil antes de voltar a ligar o fogão.

RESOLUÇÃO DE PROBLEMAS

O funcionamento do seu aparelho pode conduzir a erros e avarias. As tabelas seguintes contêm possíveis causas e notas para a resolução de uma mensagem de erro ou avaria. Recomendamos que leia cuidadosamente as tabelas abaixo, a fim de poupar o seu tempo e dinheiro que pode custar na chamada para o centro de serviço.

Problema Causas possíveis O que fazer
A placa de vitrocerâmica não liga.	Sem energia.	Certifique-que que a placa de vitrocerâmica está conectada à alimentação e que está ligada.Verifique se existe um corte de energia em sua casa ou área. Se tiver verificado tudo e o problema persistir, chame um técnico qualificado.
Os controlos táteis não respondem.	Os controlos estão bloqueados.	Desbloqueie os controlos. Consulte a secção “Utilizar a sua placa de vitrocerâmica” para instruções.
Os controlos táteis são difíceis de operar.	Pode existir um pouco de água em cima dos controlos ou pode estar a utilizar a ponta do dedo para tocar nos controlos.	Certifique-se que a área do controlo tátil está seca e que utiliza a bola do dedo quando tocar nos controlos.
O vidro está a ser arranhado.	Utensílios de cozinha com beiras afiadas.Esfregona ou produtos de limpeza inadequados e abrasivos a serem utilizados.	Utilize utensílios de cozinha com bases planas e suaves. Consulte “Escolher os utensílios de cozinha certos”.Consulte “Cuidado e limpeza”.
Algumas panelas podem fazer barulhos de crepitar ou cliques.	Isto pode ser devido à construção do seu utensílio de cozinha (camadas de metais diferentes vibram de forma diferente).	Isto é normal para os utensílios de cozinha e não indica uma avaria.

Visualização de falhas, sugestões e dicas

1. A placa está equipada com uma função de auto avaliação. Com este teste, o técnico pode verificar a função de vários componentes sem ter de desmontar a placa da superfície de trabalho.
2. Código de avaria ocorrer quando o cliente está a utilizar e Solução;

Código de avaria

Problema Solução

Sem auto recuperação

E0	Erro zero.	Volte a inserir a ligação entre a placa do ecrã e a placa de potência.Substitua a placa de energia
E1	Avaria do sensor de temperatura da placa de cerâmica --circuito aberto.	Verifique a conexão ou substitua o sensor de temperatura da placa de cerâmica.
E2	Avaria do sensor de temperatura da placa de cerâmica --curto-circuito.
E7	Avaria do sensor de temperatura da placa de cerâmica Falha.
Código de avaria	Problema Solução
C1	Temperatura alta no sensor da placa de cerâmica.	Aguarde que a temperatura da placa de cerâmica volte ao normal.Toque no botão “ON/OFF” para reiniciar a unidade.
E3	Avaria do sensor de temperatura do NTC --circuito aberto.	Substitua a placa de exibição.
E4	Avaria do sensor de temperatura do NTC --curto-circuito
EL	Voltagem de alimentação abaixo da voltagem classificada.	Verifique se a alimentação está normal.Ligue após a alimentação estar normal.
EH	Voltagem de alimentação acima da voltagem classificada.
EU	Erro de comunicação.	Volte a inserir a conexão entre a placa de exibição e a placa de energia.Substitua a placa de energia ou de exibição.

ELIMINAÇÃO E RECICLAGEM

Instruções importantes para o ambiente

Conformidade com a Diretiva REEE e Eliminação do Produto Residual:

Este produto cumpre com a Diretiva UE WEEE (2012/19/UE). Este produto possui um símbolo de classificação para resíduos de equipamento elétrico e eletrónico (WEEE).

Esta símbolos indica que este produto não deve ser eliminado juntamente com outros lixos domésticos no final da sua vida útil. O dispositivo utilizado deve ser devolvido ao ponto de recolha oficial para reciclagem de dispositivos eletrónicos e elétricos. Para encontrar estes sistemas de recolha, entre em contacto com as autoridades locais ou o retalhista onde o produto foi adquirido. Cada lar desempenha um papel importante na recuperação e reciclagem de aparelhos antigos. A eliminação adequada de aparelhos utilizados ajuda a prevenir potenciais consequências negativas para o ambiente e a saúde humana.

Conformidade com a Diretiva RoHS

O produto que você adquiriu está em conformidade com a Diretiva RoHS da UE (2011/65/UE). Não contém materiais nocivos e proibidos especificados na Diretiva.

Informação da embalagem

Os materiais da embalagem do produto são fabricados a partir de materiais recicláveis, em conformidade com a nossa Regulamentação Nacional do Ambiente. Não elimine os materiais da embalagem juntamente com os resíduos domésticos ou outros resíduos. Entregue-os aos pontos de recolha de material de embalagem designados pelas autoridades locais.
