RDPD 96407 JD EU - Máquina de lavar Hotpoint Ariston - Manual de utilização gratuito

Tipo de produto	Máquina de lavar e secar roupa
Marca	Hotpoint Ariston
Modelo	RDPD 96407 JD EU
Dimensões (L x A x P)	59,5 cm x 85 cm x 54 cm
Capacidade de lavagem	1 a 9 kg
Capacidade de secagem	1 a 6 kg
Velocidade máxima de centrifugação	1400 rotações por minuto
Volume do tambor	58 litros
Pressão da água	0,05 a 1 MPa (0,5 a 10 bar)
Tensão de alimentação	220-240 V ~ 50 Hz (consulte a placa de características)
Programas de lavagem	Algodão, Sintéticos, Lã, Ultra Delicados, Antimancha, Rápido 30', entre outros
Funções principais	Direct Injection (Power/EcoEnergy), Higiene Vapor, Auto Limpeza, Multi Enxaguamento
Sistema de balanceamento da carga	Sim, com redistribuição automática
Segurança	Bloqueio de teclas, bloqueio da porta, proteção contra abertura acidental
Manutenção e limpeza	Programa de auto limpeza, bomba com limpeza automática, gaveta dos detergentes removível
Consumo em modo off	0,5 W
Consumo em modo left-on	8 W
Assistência técnica	Centro de Assistência Técnica Autorizada (consulte o certificado de garantia)

Perguntas frequentes - RDPD 96407 JD EU Hotpoint Ariston

Como devo desembalar e nivelar a máquina?

Retire os 4 parafusos de transporte e as borrachas na parte traseira, tampe os furos com as tampas fornecidas. Nivele a máquina ajustando os pés dianteiros para que a inclinação não ultrapasse 2°. Coloque sobre um pavimento rígido e plano, deixando espaço para ventilação.

Como ligar o tubo de alimentação de água?

Parafuse o tubo de alimentação a uma torneira de água fria com bocal de rosca de 3/4 gás. Certifique-se de que a pressão está entre 0,05 e 1 MPa. Não utilize tubos usados e evite dobras.

Como ligar o tubo de descarga?

Ligue o tubo de descarga a uma conduta ou descarga na parede a uma altura entre 65 e 100 cm do chão. Se usar lavatório, prenda a guia à torneira. A ponta não deve ficar submersa nem usar extensões superiores a 150 cm.

O que fazer se a máquina não liga?

Verifique se a ficha está bem inserida na tomada, se há corrente elétrica, se a porta está fechada e se o botão ON/OFF foi pressionado. Certifique-se também de que a torneira de água está aberta.

Como programar um início retardado?

Após selecionar o programa, pressione a tecla INÍCIO RETARDADO até atingir o atraso desejado (em horas). Para cancelar, pressione até aparecer '-- h' no visor.

Como efetuar apenas a secagem?

Pressione a tecla APENAS SECAGEM, selecione o programa compatível e ajuste o nível ou tempo de secagem. A opção não é compatível com os programas 1-2-3-4-14.

Como limpar a gaveta dos detergentes?

Erga e puxe a gaveta para fora, lave-a com água corrente. Esta limpeza deve ser feita frequentemente para evitar obstruções.

O que significa o símbolo 'FALTA ÁGUA' no visor?

Indica que a máquina não está a receber água. Verifique se a torneira está aberta, se o tubo de alimentação não está dobrado e se há pressão suficiente. Se o problema persistir, contacte a assistência.

A máquina vibra muito durante a centrifugação, o que fazer?

Certifique-se de que os parafusos de transporte foram removidos, a máquina está nivelada e não encostada a móveis. Misture peças grandes e pequenas para melhor balanceamento.

Onde encontrar o número de assistência técnica?

O número de telefone do Centro de Assistência Técnica Autorizada encontra-se no certificado de garantia. Tenha em mãos o modelo e o número de série (na placa traseira ou na parte anterior com a porta aberta).

MANUAL DE UTILIZADOR RDPD 96407 JD EU Hotpoint Ariston

Instruções para utilização

MÁQUINA DE LAVAR E SECAR ROUPA

! Este símbolo serve para lembrar-te de ler este manual de instruções.

PT

PT

Português

Sumário

Instalação, 74-75

Desembalar e nivelar

Ligações hidráulicas e eléctricas

Primeiro ciclo de lavagem

Dados técnicos

Manutenção e cuidados, 76

Interromper a alimentação de água e de corrente eléctrica

Limpar a Máquina de lavar e secar roupa

Limpar a gaveta dos detergentes

Cuidados com a porta de vidro e o tambor

Limpar a bomba

Verificar o tubo de alimentação de água

RDPD 96407 J

Precauções e conselhos, 77

Segurança geral

Eliminação

Descrição da Máquina de lavar e secar roupa, 78-79

Painel de comandos

Visor

Como efectuar um ciclo de lavagem ou secagem, 80

Programas e funções, 81

Tabela dos programas

Funções de lavagem

Detergentes e roupa, 82

Gaveta dos detergentes

Preparar a roupa

Programas especiais

Sistema de balanceamento da carga

Anomalias e soluções, 83

Assistência, 84

Hotpoint

ARISTON

! É importante guardar este manual para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este manual permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências.
! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a Máquina de lavar e secar roupa da embalagem.
2. Verifique se a Máquina de lavar e secar roupa sofreu danos no transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

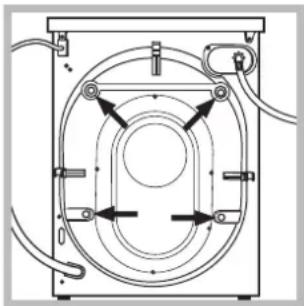

1. Tire os 4 parafusos de protecção para o transporte e a borra-chinha com o respectivo calço, situados na parte traseira (veja a figura).

2. Tampe os furos com as tampas em plástico fornecidas.

3. Guarde todas as peças: se for necessário transportar a Máquina de lavar e secar roupa, terão de ser montadas outra vez.
   ! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Instale a Máquina de lavar e secar rou-pa sobre um pavimento plano e rígido, sem encostá-la em paredes, móveis nem outro.
2. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés dianteiros (veja a figura); o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°.

Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se houver tapete ou alcatifa, regule os pés em modo que embaixo da Máquina de lavar e secar roupa deixe um espaço suficiente para ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (veja a figura). Antes de realizar esta ligação, deixe a água escorrer até estar límpida.

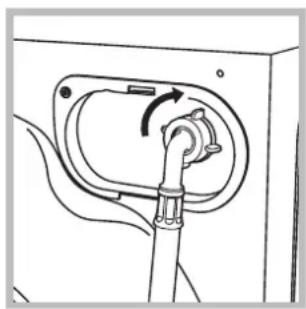

1. Ligue o tubo de alimentação na Máquina de lavar e secar roupa atarraxando-o no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

2. Tome cuidado para o tubo não ser dobrado nem esmagado.

! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja a página ao lado).
! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.
! Nunca utilize tubos já usados.
! Utilize aqueles fornecidos com a máquina.

Ligação do tubo de descarga

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm de altura do chão;

Em alternativa, apoie o tubo de descarga na beira de um lavatório ou de uma banheira, prendendo a guia (disponível para compra junto do serviço de assistência) à torneira (veja a figura). A ponta solta do tubo de descarga

não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;
• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);
• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina de lavar roupa. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil.

! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.

! O cabo de alimentação deve ser substituído somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

Depois da instalação, antes de usar, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa auto limpeza (veja "Limpar a máquina de lavar e secar roupa").

Dados técnicos
Modelo	RDPD 96407 J
Medidas	largura 59,5 cm.altura 85 cm.profundidade 54 cm.
Capacidade	de 1 a 9 kg para a lavagem de 1 a 6 kg para a secagem
Ligações eléctricas	Veja a placa das características técnicas colocada na máquina.
Ligações hídricas	pressão máxima1 MPa (10 bars) pressão mínima0,05 MPa (0,5 bar)capacidade do tambor 58 litros
Velocidade da centrifugação	até 1400 rotações por minuto
Programas de contro-lo segundo a regula-mentos EN 50229	lavagem: programa 8; temperatura 60°C; realizado com carga de 9 kg.secagem: selecionar o programa de lavagem 8 e configurar o nível de secagem “EX-TRA” para ambas as cargas.A primeira secagem deve ser feita com carga nominal.
	Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:- EMC 2014/30/EU (Compatibilidade Electromagnética)- 2012/19/EU - (WEEE)- LVD 2014/35/EU (Baixa Tensão)

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da Máquina de lavar e secar roupa e elimina-se o risco de inundação.
• Tire a ficha da tomada eléctrica quando for limpar a Máquina de lavar e secar roupa e durante os trabalhos de manutenção.

Limpar a Máquina de lavar e secar roupa

• A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.
• A Máquina de lavar e secar roupa dispõe de um programa de auto limpeza das suas partes internas que deve ser efectuado sem carga alguma dentro do tambor.
  O detergente (na quantidade equivalente ao 10% daquela recomendada para peças pouco sujas) ou aditivos específicos para a limpeza da Máquina de lavar e secar roupa, poderão ser utilizados como coadjuvantes no programa de lavagem. Recomenda-se efectuar o programa de limpeza a cada 40 ciclos de lavagem.
  Para ativar o programa, pressionar a tecla por 5 segundos e, em seguida, pressionar a tecla INÍ./PAUSA; o programa irá iniciar e terá uma duração de cerca de 70 minutos.

Limpar a gaveta dos detergentes

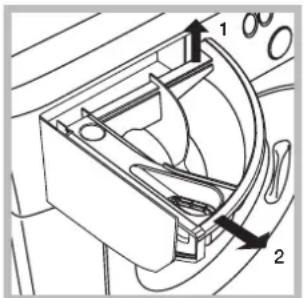

Para tirar a gaveta, erga-a e puxe-a para fora (veja a figura). Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Cuidados com a porta de vidro e o tambor

- Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

Limpar a bomba

Esta Máquina de lavar e secar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).

1. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). é normal que perca um pouco de água;

2. limpe o interior com cuidado;

3. enrosque outra vez a tampa;
4. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

! Nunca utilize tubos já usados.

! Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

- Este aparelho foi projectado exclusivamente para um uso doméstico.

- Este aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, caso sejam supervisionadas ou caso tenham recebido instruções adequadas em relação ao uso do aparelho de forma segura, compreendendo os perigos associados. As crianças não devem brincar com o aparelho. A manutenção e limpeza não devem ser efectuadas por crianças sem supervisão.

- Não secar roupas não lavadas.

- As roupas sujás de substâncias como o óleo de fritura, acetona, álcool, gasolina, querose-ne, produtos tira-manchas, cera e substâncias para removê-la, devem ser lavados com água quente com uma quantidade superior de detergente antes de serem secas na máquina de secar roupa.

- Objectos como a borracha expandida (espuma de látex), toucas para banho, materiais têxteis impermeáveis, artigos com um lado de borracha ou roupas e travesseiros que possuem partes de espuma de látex não devem ser secos na máquina de secar roupa.

- Produtos para amaciar ou similares devem ser utilizados em conformidade com as instruções do fabricante.

- A parte final de um ciclo da máquina de secar roupas ocorre sem calor (ciclo de arrefecimento) para garantir que os produtos não sejam danificados.

ATENÇÃO: Nunca desligue a máquina de secar roupas antes que tenha terminado o programa de secagem. Nesse caso, retire rapidamente todas as peças de roupa e pendure-as para que se esfriêm rapidamente. Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.

- Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.

- Não toque a água de descarga, que poderá chegar a temperaturas altas.

- Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.

- Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.

- Verifique sempre que criança não se aproximem da máquina a funcionar.

- Se for preciso deslocar a máquina, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.

- Antes de colocar a roupa controle que o tambor esteja vazio.

- A porta da máquina a enxugar tende a esquentar-se.

- Não enxugue roupa que tenha sido com solventes inflamáveis (p. ex. trerimbitina).

- Não enxugue espuma de borracha nem elastômeros análogos.

• Assegure-se que quando estiver a enxugar, a torneira da água esteja aberta.
• As crianças com menos de 3 ser mantidas afastadas da máquina de secar roupa se não forem constantemente vigiadas.
• Retirar todos os objectos dos bolsos, como isqueiros e fósforos.

Eliminação

- Eliminação do material de embalagem:

obedeça os regulamentos locais, de maneira que as emba- lagens possam ser reutilizadas.

- À directiva Europeia 2012/19/EU - WEEE relativa aos resíduos de equipamentos eléctricos e electrónicos prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva. Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores.

lavada

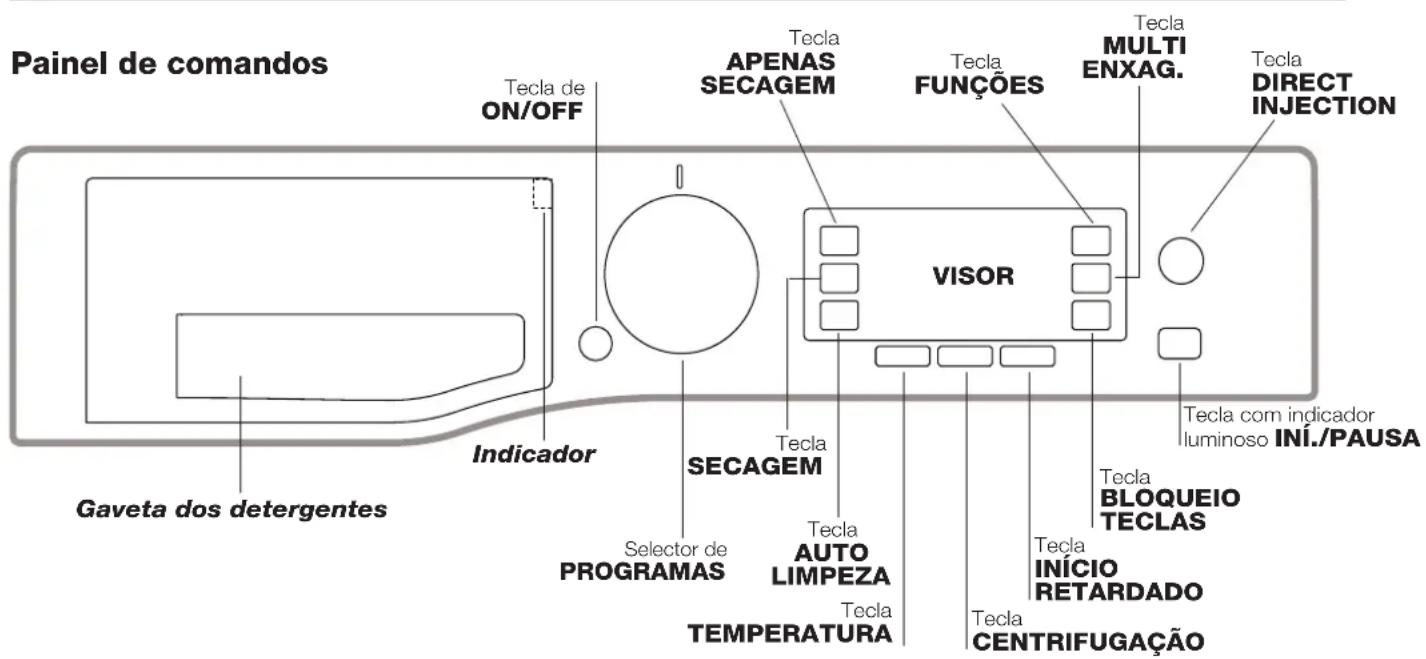

Descrição da Máquina de lavar e secar roupa

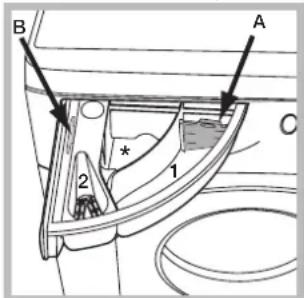

Gaveta dos detergentes: para colocar detergentes e aditivos (veja “Detergentes e roupa”).

Indicador: dentro da gaveta dos detergentes encontra-se o indicador, no qual são apresentados todos os programas disponíveis, juntamente com um guia gráfico sobre como utilizar cada compartimento da gaveta.

Tecla ON/OFF ⑤carregue brevemente na tecla para ligar ou desligar a máquina. O indicador luminoso INÍ./PAUSA que pisca lentamente com a cor verde, indica que a máquina está ligada. Para desligar a Máquina de lavar e secar roupa durante a lavagem, é necessário manter pressionado a tecla por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não anulará o funcionamento da máquina. O desligar a máquina durante uma lavagem em curso anula a própria lavagem.

Selector de PROGRAMAS: para seleccionar o programa desejado (veja a "Tabela dos programas").

Tecla FUNÇÃO: carregue na tecla para seleccionar a função desejada. No visor acender-se-á o respectivo indicador luminoso.

Tecla AUTO LIMPEZA: pressionar para efetuar a limpeza das partes internas da máquina (veja "Limpar a Máquina de lavar e secar roupa")

Tecla DIRECT INJECTION: pressionar para selecionar a opção DIRECT INJECTION.

Tecla CENTRIFUGAÇÃO ⑨ pressionar para reduzir ou excluir completamente a centrifugação - o valor é indicado no visor.

Tecla TEMPERATURA 🎨: pressionar para reduzir a temperatura: o valor é indicado no visor.

Tecla SECAGEM 📋: carregue na tecla para reduzir ou excluir a secagem; o nível ou o tempo de secagem seleccionado é indicado no visor.

Tecla APENAS SECAGEM: pressione para efetuar apenas a fase de secagem.

Tecla BLOQUEIO TECLAS n-O: para activar o bloqueio do painel de comandos, manter pressionada a tecla durante aproximadamente 2 segundos. Quando no display surgir a mensagem "BLOQUEIO TECLAS ATIVO", o painel de controlo fica bloqueado (à excepção da tecla ON/OFF). Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa. Para desactivar o bloqueio do painel de comandos, mantenha pressionada a tecla durante aproximadamente 2 segundos.

Tecla INÍCIO RETARDADO 📋: pressionar para programar um início atrasado do programa escolhido. O atraso é indicado no visor.

Tasto com indicador luminoso INÍ./PAUSA: quando o indicador luminoso verde, acender intermitentemente, carregue na tecla para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o símbolo não estiver iluminado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente na tecla.

Modalidade de Stand by

Esta Máquina de lavar e secar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON/OFF e aguarde até a reactivação da máquina.

Consumo em off-mode: 0,5 W

Consumo em Left-on: 8 W

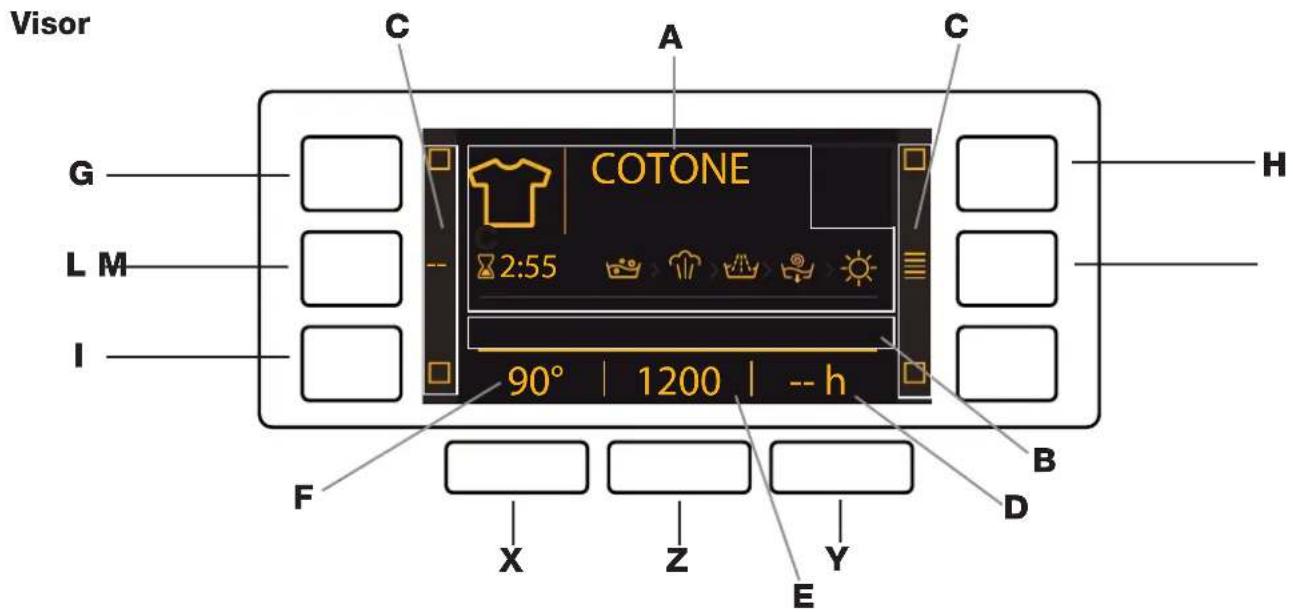

O visor é útil para programar a máquina e fornece muitas informações.

Na área A são visualizados o ícone e o programa selecionado, as fases de lavagem e secagem e o tempo restante até ao final do ciclo

Na área B são visualizados os dois níveis de intensidade relativos à opção DIRECT INJECTION.

Nas áreas C estão presentes os indicadores relativos às funções disponíveis.

Na área D é visualizado o tempo que falta para o início do programa selecionado, caso esteja configurado um INÍCIO RETARDADO.

Na cadeia E é visualizado o valor máximo da velocidade de centrifugação que a máquina pode efectuar conforme o programa seleccionado; se o programa não incluir a configuração da centrifugação, a área visualiza o símbolo “--” com baixa luminosidade.

Na área F é visualizado o valor máximo da temperatura que pode ser selecionado conforme o programa configurado; se o programa não incluir a configuração da temperatura, na área é visualizado o símbolo “--” com baixa luminosidade.

Simbolo Porta bloqueada

O símbolo aceso indica que a porta está bloqueada para impedir a sua abertura. Para evitar danos é necessário aguardar que o símbolo se apague antes de abrir a porta de vidro.

Obs.: se estiver activa a função INÍCIO RETARDADO a porta não poderá ser aberta, para abrir, colocar a máquina em pausa carregando na tecla INÍ./PAUSA.

! Na primeira utilização, será pecida a selecção do idioma e o visor entrará automaticamente no menu de selecção do idioma.

Para escolher o idioma desejado carregue nas teclas X e Y, para confirmar a escolha, carregue na tecla Z.

Se desejar modificar o idioma, desligue a máquina, pressione contemporaneamente as teclas G, H, I até ouvir um sinal acústico, será visualizado novamente o menu de selecção do idioma.

! Se se pretende alterar a luminosidade do display que, por predefinição, se encontra no nível mais alto, desligar a máquina e pressionar em simultâneo as teclas G, L, M até ouvir um sinal sonoro. Pressionar as teclas X e Y para escolher a luminosidade pretendida; para confirmar a escolha, pressionar a tecla Z.

! Durante um ciclo de lavagem ou quando é configurado um INÍCIO RETARDADO, caso não toque nenhuma tecla do visor por 1 minuto, é ativado um "PROTETOR DE ECRÃ". Para regressar ao ecrã anterior, basta pressionar uma qualquer tecla.

Como efectuar um ciclo de lavagem ou secagem

1. LIGAR A MÁQUINA. Carregue no botão (no visor aparecerá a escrita HOTPOINT; o indicador luminoso INÍ./PAUSA irá piscar lentamente com a cor verde.
2. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.
3. DOSAGEM DO DETERGENTE. Extrair a gaveta e deitar o detergente nos específicos recipientes como explicado no parágrafo "Detergentes e roupa".
4. FECHAR A PORTA DE VIDRÓ.
5. ESCOLHA DE PROGRAMA. Seleccione com o selector dos PROGRAMAS o programa desejado; o nome do programa aparecerá no visor; será associada uma temperatura e uma velocidade de centrifugação que podem ser modificadas. No visor aparecerá a duração do ciclo.
6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar as específicas teclas:

Modificar a temperatura e/ou a centrifugação. A máquina seleciona automaticamente a temperatura e a centrifugação máximas para o programa seleccionado e portanto não podem ser aumentadas. Carregando no botão nº de-se reduzir a temperatura progressivamente até a lavagem a frio (no visor é visualizado o símbolo “--”). Carregando no botão nº de-se reduzir a centrifugação progressivamente até a sua exclusão (no visor é visualizado o símbolo “--”). Uma nova pressão dos botões colocará os valores novamente nos máximos previstos.

! Excepção: seleccionando o programa 5 a temperatura pode ser aumentada até a 40°C.
! Excepção: seleccionando o programa 7 a temperatura pode ser aumentada até a 90°C.
! Excepção: seleccionando o programa 9 a temperatura pode ser aumentada até a 60°C.

Programar um início posterior.

Para programar o início atrasado do programa escolhido, carregue no botão respectivo até alcançar o tempo de atraso desejado. Para cancelar o início posterior, carregue no botão até que no visor apareça a escrita “-- h”.

Ajustar a secagem.

Carregando uma ou mais vezes no botão: Ajusta-se o tipo de secagem desejado. Há duas possibilidades:

A - De acordo com o nível de secagem desejado: Engomar Fácil: indicado para as peças que em seguidas devem ser passadas a ferro. O nível de humidade resíduo amacia as dobras e facilita a sua remocão.

Pendurar: ideal para as peças que não precisam secar completamente. Dobrar: adapto para as peças que devem ser guardadas no armário sem que seja necessário passar a ferro.

Extra: adapto para as peças que precisam de uma secagem completa, como toalhas e roupões.

B - De acordo com o tempo: de 30 até 180 minutos. Para excluir a secagem carregar no botão adequado até aparecer no ecrã a escrita OFF.

Caso a carga de roupa para lavar e secar for excepcionalmente superior ao máximo permitido, efectuar a lavagem e após o programa ter acabado, dividir a carga e colocar novamente uma parte no cesto. Cumprir com as instruções para efectuar "Só secagem". Repetir as mesmas operações para a carga que ficou. No final da secagem efectua-se sempre um período de resfriamento.

Só secagem

Pressione a tecla para executar apenas a secagem. Depois de seleccionar o programa pretendido compatível com o tipo de roupa a lavar, pressione a tecla para excluir a fase de lavagem e será activada a secagem com o nível máximo previsto para o programa seleccionado. E possível modificar e configurar o nível ou a duração da secagem pressionando a tecla de secagem (thão é compatível com os programas 1-2-3-4-14).

A opção permite seleccionar o tipo de enxaguamento desejado para o máximo cuidado das peles sensíveis. Com a primeira pressão da tecla, é configurado o nível "Extra +1" que permite seleccionar um enxaguamento adicional além daquelas normais do ciclo, para eliminar todos os restos de detergente. Com a segunda pressão da tecla é configurado o nível "Extra +2" que permite seleccionar dois enxaguamentos adicionais além daqueles normais do ciclo e é recomendado para as peles mais sensíveis. Com a primeira pressão da tecla, é configurado o nível "Extra +3" que permite seleccionar três enxaguadas adicionais além das normais do ciclo. A opção activada com ciclos com temperatura de 40° permite remover os principais alergénios como pêlos de gato e cão e pólens; com ciclos a temperaturas superiores a 40° atinge-se um óptimo nível de protecção anti-alérgica. Pressione novamente a tecla para voltar ao tipo de enxaguamente "Enxag. Normal". Se não for possível configurar ou modificar a regulação existente, no display aparecerá a mensagem "Não Selecionável" ou "Não Modificável".

Modificar as características do ciclo.

- Pressionar o botão para activar a função; o indicador correspondente no visor acende-se. - Pressionar novamente o botão para desactivar a função; o indicador correspondente no visor apaga-se.

! Se a função selecionada não for compatível com o programa configurado, o indicador é visualizado em baixa luminosidade; além disso, a incompatibilidade é indicada com um sinal sonoro (3 bips) e a mensagem “Não

Selecionável" no visor.

! Se a função selecionada não for compatível com uma outra anteriormente configurada, é visualizada a mensagem “Não Selecionável” no visor.

! As funções podem variar a carga recomendada e/ou a duração do ciclo.

1. INICIAR O PROGRAMA. Carregar no botão INÍ./PAUSA. O respectivo indicador luminoso ficará verde e a porta de vidro irá bloquear-se (símbolo PORTA DE VIDRO BLOQUEADA açeso). Durante a lavagem, o visor mostrará o nome da fase em curso. Para modificar um programa durante a realização de um ciclo, colocar a Máquina de lavar e secar roupa em pausa carregando na tecla INÍ./PAUSA (o indicador luminoso INÍ./PAUSA irá piscar lentamente com a cor laranja); seleccionar então o ciclo desejado e carregar novamente no botão INÍ./PAUSA. Para abrir a porta durante a realização de um ciclo, carregar no botão INÍ./PAUSA; se o símbolo PORTA DE VIDRO BLOQUEADA estiver apagado será possível abrir a porta. Carregar novamente no botão INÍ./PAUSA para fazer iniciar o programa do ponto em que foi interrompido.

2. FIM DO PROGRAMA. É indicado pela escrita "FIM DE CICLO" no visor, quando o símbolo PORTA BLOQUEADA apagar será possível abrir a porta. Abrir a porta, retirar a roupa e desligar a máquina.

! Se desejar anular um ciclo já iniciado, carregue por alguns segundos na tecla Ⓞ ciclo será interrompido e a máquina desligar-se-á.

Direct Injection

A Máquina de lavar e secar roupa dispõe de uma inovadora tecnologia «Direct Injection» que pré-mistura água e detergente, ativando de imediato os princípios de limpeza do detergente. Esta emulsão ativa é diretamente colocada no cesto da Máquina de lavar e secar roupa e penetra mais eficazmente nas fibras, removendo a sujidade mais difícil mesmo a baixas temperaturas, respeitando ao máximo as cores e os tecidos.

É possível selecionar a modalidade «Power» para obter melhores desempenhos de limpeza ou a modalidade «EcoEnergy» para uma maior poupança energética.

Tabela dos programas

Programas	Descrição do Programa	Temp. max. (°C)	Velocità max. (rotações por minuto)	Secagem	Detergentes		Carga max. (Kg)	Duraçao ciclo
					Lava-gem	Amacia-dor
ANTI CREASE								E possivel visualizar a duracão do programa de lavagem no wiso.
1	Lava e Seca Daily Mix	40°	800	●	●	●		3
2	Wash & Dry Camisas	40°	1000	●	●	●		2
3	Pré- Engomar	----	1,5
4	Refresh Vapor	----	2
DAILY CLEAN
5	Antimancha Power 20°C	20° (Max. 40°C)	1200	●	●	●		4
6	AntimanchaTurbo 45'	40°	1400	●	●	●		9
7	Algodão: brancos e coloridos delicados pouco sujos.	40° (Max. 90°C)	1400	●	●	●		9
8	Eco Algodão 60°C (1-2): brancos e coloridos resistentes muito sujos.	60° 1400		●	●	●		9
9	Sintéticos (3): coloridos resistentes pouco sujos.	40° (Max. 60°C)	1000	●	●	●		4,5
SPECIALS
10	Multi Cores	40° 1400		●	●	●		9
11	Ultra Delicados	30°	--	●	●	●		1
12	Lã: para lã, cashmere, etc.	40° 800		●	●	●		2
13	Sport	40° 600		●	●	●		4
14	Rápido 30' (**): para refrescar rapidamente roupas levemente sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão).	30° 800		●	●	●		3,5
Parciais
	Enxaguamento	-	1400	●	-	●	9
	Centrifug. + Descarga	-	1400	●	--	9
	Apenas Descarga *	-	--	--	9

* Ao seleccionar o programa e excluindo a centrifugação, a máquina efectuará apenas a descarga.
** Se for configurado um ciclo de secagem, a máquina irá efetuar um programa de "lavagem+secagem" com duração de 45' com a centrifugação máxima e uma carga de roupa de 1 kg.

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.

Para todos Test Institutes:

1) Programa de controlo segundo a regulamentos EN 50229: configurar o programa 8 com uma temperatura de 60°C.

2) Programa longo para algodão: configurar o programa 8 com uma temperatura de 40°C e pressionar a tecla DIRECT INJECTION com modalidade "Power".

3) Programa longo para sintético: configurar o programa 9 com uma temperatura de 40°C.

Funções de lavagem

! Se a função selecionada não for compatível com o programa configurado, o indicador é visualizado em baixa luminosidade; além disso, a incompatibilidade é indicada com um sinal sonoro (3 bips) e a mensagem “Não Selecionável” no visor. ! Se a função selecionada não for compatível com uma outra anteriormente configurada, é visualizada a mensagem “Não Selecionável” no visor.

Higiene Vapor

Ao seleccionar esta opção, aumenta-se a eficácia da lava-gem com a geração de vapor que durante o ciclo elimina também as eventuais bactérias presentes nas fibras ao mesmo tempo em que trata as roupas. Coloque a roupa no tambor, seleccione o programa compatível e escolha a opção

! Durante o funcionamento da máquina de lavar roupa, a porta de vidro poderia ficar menos transparente devido à formação de vapor.

Gaveta dos detergentes

O bom resultado da lavagem depende também do emprego da dose certa de detergente: com excessos não se lava de maneira mais eficaz, mas contribui-se para formar crostas nas peças internas da Máquina de lavar e secar roupa e poluir o meio ambiente.

! Usar detergentes em pó para roupas de algodão brancas e para a pré-lavagem e para lavagens com temperatura superior aos 60°C.
! Seguir as indicações fornecidas pelo produtor na embalagem do detergente.
! Não use detergentes para lavagem à mão, porque formam demasiada espuma.

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:
! Não inserir o detergente na gaveta central (*).

Gaveta 1: Detergente para lavagem (em pó ou líquido)

No caso do uso de deter- gente líquido, aconselha-se

usar o recipiente A fornecido com o aparelho para uma correcta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B.

Gaveta 2: Aditivos (para amaciar etc.)

O aditivo para amaciar não deve ultrapassar a grade.

Preparar a roupa

• Divida a roupa em função:
- do tipo de tecido / do símbolo na etiqueta.
- as cores: separe as peças coloridas das brancas.
- Evvazie as algibeiras e verifique se há botões soltos.
- Não ultrapasse os valores indicados que se referem ao peso da roupa enxuta: veja a "Tabela dos programas".

Quanto pesa a roupa?

1 lençol 400 - 500 g.
1 fronha 150 - 200 g.
1 toalha de mesa 400 - 500 g.
1 roupão 900 - 1.200 g.
1 toalha de rosto 150 - 250 g.

Programas especiais

Lava e Seca Daily Mix: utilize o programa 1 para lavar e secar peças mistas (algodão e sintéticos). Ao selecionar este ciclo, é possível lavar e secar até 3 kg de roupa; recomenda-se o uso de detergente líquido.

Graças ao uso do vapor, o programa é otimizado para reduzir a formação de dobras nas peças, tornando-as mais fáceis de engomar.

Wash & Dry Camisas: utilize o programa 2 para lavar e secar camisas e camisolas de tecidos e cores diferentes, garantindo o máximo cuidado. Ao selecionar este ciclo, é possível lavar e secar até 2 kg de roupa. Para obter os melhores resultados, utilize um detergente líquido; pré-tratar os punhos, colarinhos e manchas. Graças ao uso do vapor, o programa é otimizado para reduzir a formação de dobras nas peças, tornando-as mais fáceis de engomar.

Pré- Engomar: utilize este programa imediatamente antes de engomar; máx. 1,5 kg de carga.

Graças ao uso do vapor, o programa é otimizado para reduzir a formação de dobras nas peças, tornando-as mais fáceis de engomar.

Refresh Vapor: para refrescar peças, neutralizando os odores desagradáveis e relaxando as fibras, libertando vapor para o interior da cuba. No final do ciclo, as peças ficam húmidas.

Antimancha Turbo 45': este ciclo garante uma excelente capacidade de remoção das manchas a partir dos 20 °C em apenas 45 minutos. A temperatura para este ciclo pode ser aumentada até 40 °C.

Antimancha Power 20°C: este programa oferece a máxima capacidade de remoção de manchas sem necessidade de pré-tratamento, a baixa temperatura, mantendo intactos os tecidos e as cores.

Multi Cores: para a lavagem de peças de cor em algodão. Este programa está otimizado para manter a vivacidade das cores mesmo após repetidas lavagens.

Ultra Delicados: utilize o programa 11 para a lavagem de peças muito delicadas, que possuem aplicações como aplicações ou brilhantes. Recomenda-se virar do avesso as roupas antes de lavá-las e colocar as peças pequenas no saquinho específico para a lavagem das peças delicadas. Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas.

Ao seleccionar a função de secagem exclusivamente a tempo, no final da lavagem é executada uma secagem particularmente delicada, graças a uma movimentação ligeira e a um jacto de ar a uma temperatura adequadamente controlada.

Os tempos aconselhados são:

O grau de secagem dependerá da carga e da composição do tecido.

Lã - Woolmark Apparel Care - Green:

o ciclo de lavagem “Lã” desta Máquina de lavar e secar roupa foi aprovado pela Woolmark Company para a lavagem de vestuário em lã classificado como “lavável à mão”, desde que a lavagem seja executada de acordo com as instruções indicadas na etiqueta da peça e com as indicações fornecidas pelo fabricante da Máquina de lavar e secar roupa. (M1318)

Sport: para lavar tecidos de vestuário desportivo (fatos de treino, calções, toalhas, etc.) pouco sujos; para obter os melhores resultados, recomenda-se não superar a carga máxima indicada na “Tabela dos programas”. Recomendase o uso de detergente líquido, na dose adequada para a meia carga.

Sistema de balanceamento da carga

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade leve-mente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desequilíbrio, a Máquina de lavar e secar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Pode acontecer que a Máquina de lavar e secar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja "Assistência"), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:
A Máquina de lavar e secar roupa não liga.
O ciclo de lavagem não inicia.
A Máquina de lavar e secar roupa não carrega a água (no visor aparecerá a escrita "FALTA ÁGUA, ABRIR TORNEIRA").
A Máquina de lavar e secar roupa carrega e descarrega água continuamente.
A Máquina de lavar e secar roupa não descarrega ou nem realiza centrifugação.
A Máquina de lavar e secar roupa vibra muito durante a centrifugação.
Da Máquina de lavar e secar roupa está a perder água.
A máquina está bloqueada, o visor pisca e sinaliza um código de anomalia (por ex.: F-01, F-..).
Está a formar-se demasiada espuma.
A Máquina não seca.
Possíveis causas / Solução:

A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.Em casa não há corrente.A porta de vidro não está bem fechada.O botão ON/OFF não foi pressionado.O botão INÍ./PAUSA não foi pressionado.A torneira da água não está aberta.Foi programado um início posterior .

- O tubo de alimentação de água não está ligado na torneira.

- O tubo está dobrado.

- A torneira da água não está aberta.

- Está a faltar água em casa.

- Não há suficiente pressão.

- O botão INÍ./PAUSA não foi pressionado.

- O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja "Instalação").

- A ponta do tubo de descarga está imersa na água (veja "Instalação").

- Da descarga na parede não foi sangrado o ar.

Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a Máquina de lavar e secar roupa e chame a assistência técnica. Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a Máquina de lavar e secar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

- No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente.

- O tubo de descarga está dobrado (veja "Instalação").

- O tambor, no momento da instalação, não foi liberado correctamente (veja "Instalação").

- A máquina não está nivelada (veja "Instalação").

- A máquina está apertada entre móveis e parede (veja "Instalação").

- O tubo de alimentação da água não está bem enroscado (veja "Instalação").

- O gaveta dos detergentes está entupida (para limpá-la veja "Manutenção e cuidados").

- O tubo de descarga não está fixado correctamente (veja "Instalação").

- Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la.

Se a anomalia persistir, contacte a Assistência Técnica.

- O detergente não é específico para Máquina de lavar e secar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

- A dose foi excessiva.

- A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.

- Em casa não há corrente.

- A porta da máquina não está bem fechada.

- Foi programado um início posterior.

- A SECAGEM fica em posição OFF.

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja "Anomalias e soluções");
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte a o Centro de Assistência técnica autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados.

Comunique:

Estas informações encontram-se na placa colocada na parte traseira da Máquina de lavar e secar roupa e na parte anterior abrindo a porta de vidro.
