Tipo de produto	Máquina de lavar roupa frontal
Marca	VEDETTE
Modelo	VLF8147B
Capacidade de lavagem	8 kg (máx. para algodão)
Dimensões (L x P x A)	600 x 600 x 850 mm
Alimentação elétrica	220-240 V / 50 Hz
Número de programas	16 programas
Opções	Partida diferida, bloqueio infantil, ferro fácil, enxágue extra, lavagem intensiva
Velocidade de centrifugação	Variável
Tipo de carga	Frontal
Pressão de água necessária	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Manutenção	Limpeza mensal do compartimento de detergente, limpeza anual do filtro
Segurança	Bloqueio infantil, parada do tambor cheio
Acessórios fornecidos	Mangueiras de alimentação novas, cotovelo de drenagem
Reparabilidade	Serviço pós-venda autorizado

Perguntas frequentes - VLF8147B VEDETTE

Como instalar corretamente a máquina de lavar roupa VLF8147B?

Desembale o aparelho removendo os parafusos de transporte. Conecte as mangueiras de alimentação novas às torneiras de água (fria e, eventualmente, quente). Instale o cotovelo de drenagem fornecido. Nivele os pés traseiros e depois os dianteiros para estabilizar o aparelho. Conecte em uma tomada com terra. Consulte o manual para diagramas detalhados.

Como limpar o filtro da máquina de lavar roupa?

Recomendamos a limpeza do filtro uma vez por ano. Desconecte o aparelho, abra a tampa do filtro (geralmente na parte inferior direita), coloque uma bacia, desaperte o filtro e limpe-o em água corrente. Recoloque-o e feche.

O que fazer se a máquina não encher de água?

Verifique se a torneira de entrada de água está aberta. Certifique-se de que a mangueira de alimentação não está dobrada. Limpe o filtro de entrada localizado na parte traseira da máquina de lavar. Se o problema persistir, entre em contato com o Serviço Técnico.

O que fazer se a máquina não drenar ou não centrifugar?

Verifique o estado do filtro de drenagem (veja limpeza do filtro). Certifique-se de que a mangueira de drenagem não está obstruída ou dobrada. Inicie um programa de centrifugação sozinho. Se o problema persistir, chame o Serviço Pós-Venda.

Como abrir a porta em caso de falta de energia?

Remova o compartimento de detergente puxando a alça e pressionando a alavanca azul. No lado direito, gire a chave com uma moeda para a esquerda para destravar a porta. Aguarde a água escoar, se necessário.

Como usar o bloqueio infantil?

Pressione o botão liga/desliga (◊) por 3 segundos para ativar o bloqueio. Os outros botões ficam inativos. Para desativar, pressione novamente o mesmo botão por 3 segundos.

Como ajustar a partida diferida?

Selecione o programa desejado e, em seguida, use a função Partida diferida (Ⓛ) para atrasar o início da lavagem em até 24 horas. Confirme pressionando o botão liga/desliga.

Que tipos de produtos de lavagem usar?

Você pode usar sabão em pó ou líquido. Para sabão líquido, puxe a lingueta azul do compartimento de lavagem para a posição vertical. Respeite as doses recomendadas e não ultrapasse o nível MAX para o amaciante.

Como limpar a gaveta de produtos?

Remova a gaveta de produtos puxando para fora. Lave-a com água morna e uma escova macia para remover os resíduos. Seque e recoloque. Faça esta operação uma vez por mês.

O que fazer em caso de ruídos ou vibrações excessivas?

Verifique se os parafusos de transporte foram removidos. Certifique-se de que o aparelho está nivelado ajustando os pés. Distribua a roupa uniformemente no tambor. Se o problema persistir, verifique a instalação (piso, estabilidade).

MANUAL DE UTILIZADOR VLF8147B VEDETTE

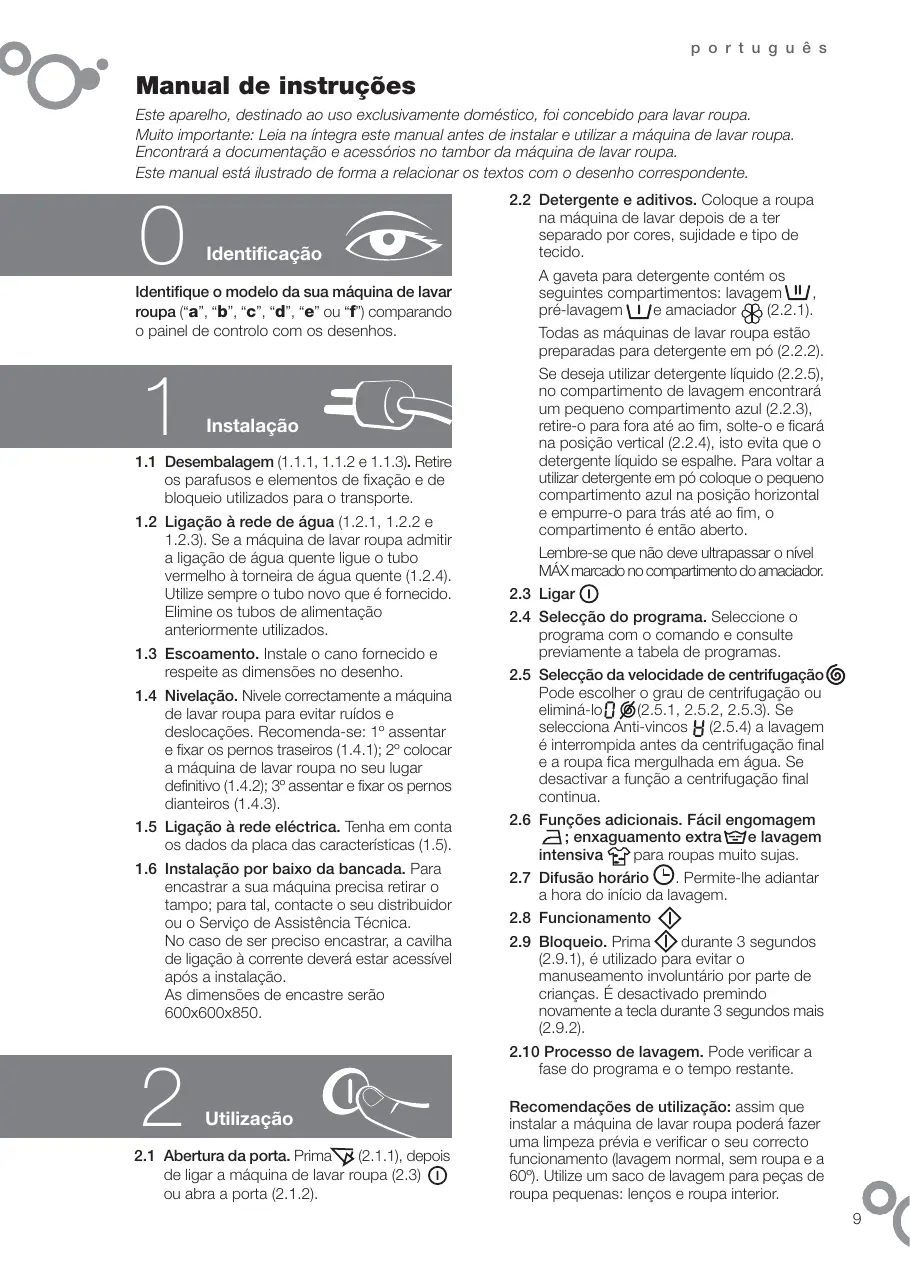

Manual de instruções

Este aparelho, destinado ao uso exclusivamente doméstico, foi concebido para lavar roupa.

Muito importante: Leia na íntegra este manual antes de instalar e utilizar a máquina de lavar roupa.

Encontrará a documentação e acessórios no tambor da máquina de lavar roupa.

Este manual está ilustrado de forma a relacionar os textos com o desenho correspondente.

Identificação

Identifique o modelo da sua máquina de lavar roupa ("a", "b", "c", "d", "e" ou "f") comparando o painel de controlo com os desenhos.

1

Instalação

1.1 Desembalagem (1.1.1, 1.1.2 e 1.1.3). Retire os parafusos e elementos de fixação e de bloqueio utilizados para o transporte.
1.2 Ligação à rede de água (1.2.1, 1.2.2 e 1.2.3). Se a máquina de lavar roupa admitir a ligação de água quente ligue o tubo vermelho à torneira de água quente (1.2.4). Utilize sempre o tubo novo que é fornecido. Elimine os tubos de alimentação anteriormente utilizados.
1.3 Escoamento. Instale o cano fornecido e respeite as dimensões no desenho.
1.4 Nivelação. Nivele correctamente a máquina de lavar roupa para evitar ruídos e deslocações. Recomenda-se: 1º assentar e fixar os pernos traseiros (1.4.1); 2º colocar a máquina de lavar roupa no seu lugar definitivo (1.4.2); 3º assentar e fixar os pernos dianteiros (1.4.3).
1.5 Ligação à rede eléctrica. Tenha em conta os dados da placa das características (1.5).
1.6 Instalação por baixo da bancada. Para encastrar a sua máquina precisa retirar o tampo; para tal, contacte o seu distribuidor ou o Serviço de Assistência Técnica.

No caso de ser preciso encastrar, a cavilha de ligação à corrente deverá estar acessível após a instalação.

As dimensões de encastre serão 600x600x850.

2

Utilização

2.1 Abertura da porta. Prima (2.1.1), depois de ligar a máquina de lavar roupa (2.3) ① ou abra a porta (2.1.2).

2.2 Detergente e aditivos. Coloque a roupa na máquina de lavar depois de a ter separado por cores, sujidade e tipo de tecido.

A gaveta para detergente contém os seguintes compartimentos: lavagem 📊, pré-lavagem 📊 e amaciador ⚙ (2.2.1). Todas as máquinas de lavar roupa estão preparadas para detergente em pó (2.2.2).

Se deseja utilizar detergente líquido (2.2.5), no compartimento de lavagem encontrará um pequeno compartimento azul (2.2.3), retire-o para fora até ao fim, solte-o e ficará na posição vertical (2.2.4), isto evita que o detergente líquido se espalhe. Para voltar a utilizar detergente em pó coloque o pequeno compartimento azul na posição horizontal e empurre-o para trás até ao fim, o compartimento é então aberto.

Lembre-se que não deve ultrapassar o nível MÁX marcado no compartimento do amaciador.

2.3 Ligar Ⓘ
2.4 Seleção do programa. Seleccione o programa com o comando e consulte previamente a tabela de programas.
2.5 Seleção da velocidade de centrifugação Pode escolher o grau de centrifugação ou eliminá-lo (2.5.1, 2.5.2, 2.5.3). Se selecciona Anti-vincos (2.5.4) a lavagem é interrompida antes da centrifugação final e a roupa fica mergulhada em água. Se desactivar a função a centrifugação final continua.
2.6 Funções adicionais. Fácil engomagem ☐; enxaguamento extra 📋 e lavagem intensiva 🌐 para roupas muito sujas.
2.7 Difusão horário Ⓛ. Permite-lhe adiantar a hora do início da lavagem.
2.8 Funcionamento
2.9 Bloqueio. Prima ◆ durante 3 segundos (2.9.1), é utilizado para evitar o manuseamento involuntário por parte de crianças. É desactivado premindo novamente a tecla durante 3 segundos mais (2.9.2).
2.10 Processo de lavagem. Pode verificar a fase do programa e o tempo restante.

Recomendações de utilização: assim que instalar a máquina de lavar roupa poderá fazer uma limpeza prévia e verificar o seu correcto funcionamento (lavagem normal, sem roupa e a 60°). Utilize um saco de lavagem para peças de roupa pequenas: lenços e roupa interior.

Advertências de utilização: 1. Se parar a máquina de lavar roupa para acrescentar mais roupa, assegure-se de que o nível de água não atinge o da porta. 2. As funções adicionais aumentam o tempo de lavagem. 3. Uma vez concluído o programa de lavagem pode ter de aguardar durante 2 minutos para abrir a porta.

3

Manutenção

3.1 Limpeza da gaveta de detergente.

Recomenda-se que seja feita uma vez por mês.

3.2 Limpeza do filtro. Recomenda-se que seja feita uma vez por ano.

Para a limpeza exterior, utilize produtos não abrasivos e seque bem com um pano macio.

4

Diagnósticos

4.1 A máquina de lavar roupa integra um sistema de diagnóstico que detecta e avisa com antecedência qualquer tipo de problema. Poderá visualizá-la no painel ou quando os pilotos do painel de controlo pisquem intermitentemente.

4.1.1 Não entra água na máquina de lavar roupa. Verifique o abastecimento de água, a torneira de entrada, ou limpe o filtro de entrada.

4.1.2 Não escoa, nem centrifuga.

Verifique o estado do filtro.

4.1.3 Não centrifuga. Remova alguma carga da roupa e volte a seleccionar a centrifugação.

4.1.4 Não está em funcionamento.

Verifique se a porta está bem fechada.

4.1.5 Com qualquer outro código.

Chame o serviço técnico.

4.2 Vibrações ou ruídos. Verifique se a máquina está instalada correctamente (1.1 e 1.4 deste manual).
4.3 Água na gaveta de detergente. Verifique se a gaveta de detergente está limpa (3.1).
4.4 Abertura da porta. Em caso de avaria ou falha na corrente, puxe a gaveta de detergente retirando-a da alça para fora e pressione o pequeno compartimento azul com o dedo (4.2.1); no lado direito verá um botão com uma ranhura, gire este botão com uma moeda para a esquerda e a porta abre-se (4.2.2).

5

Segurança

• A pressão da água na rede deverá estar entre 0,05 e 1 Mpa (0,5 a 10 kg/cm²).
• Não utilize elementos para ampliar ou adaptadores para ligar a máquina de lavar roupa.
• A instalação eléctrica deve estar regulada para a potência máxima indicada na placa de características e a ligação da corrente eléctrica com a ligação à terra segundo a regulamentação.
• Se o cabo de alimentação estiver danificado deve ser substituído pelo seu serviço pós-venda ou por pessoal qualificado semelhante de forma a evitar um perigo.

- Não manusear o interior da máquina de lavar roupa. Perante qualquer problema que não possa resolver, chame o serviço técnico.

- Este aparelho não deve ser usado sem a supervisão ou as instruções da pessoa responsável correspondente às pessoas (incluindo crianças) cuja incapacidade física, sensorial ou mental, ou a falta de experiência e conhecimento as impeça de usar o mesmo de forma segura. Às crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

6

Meio ambiente

A máquina de lavar roupa foi desenhada a pensar na preservação do meio ambiente.

Respeite o meio ambiente. Carregue a máquina de lavar roupa para a capacidade máxima r ecomendada para cada programa; poupará ág ua e energia. Sempre que possa, evite a pré-la vagem. Não exagere no detergente. Utilize o E nxaguamento extra, exclusivamente para peça s de roupa de pessoas com pele sensível.

Não elimine os aparelhos misturando-os com r esíduos domésticos.

Entregue a sua máquina de lavar roupa num p osto oficial de recolha.

A reciclagem de electrodomésticos evita cons equências nocivas para a saúde, meio ambient e e permite poupar energia e recursos.

Para mais informações, contacte as autoridad es locais ou o estabelecimento onde adquiriu a máquina de lavar roupa.

	Programa e temperatura	Tipo de tecido	Carga de roupamáx. (kg)	ConsumoKwh/L	Duraçãominutos
programas nomais	1. frio	algodão/linhocores delicadassujidade muito ligeira	7/8	0,10/59	50
	2. rápido30°C	algodão/linhobranco/corsujidade ligeira	4	0,20/30	30
	3. 30°C	algodão/linhocores delicadassujidade ligeira	7/8	0,30/59	52
	4. 40°C	algodão/linhocores sóbrias sujidade ligeira	7/8	0,60/59	57
	5.* 60°C	algodão/linhocores sóbrias sujidade normal	78	1,33/591,36/59	80
	6. manchas /pré-lavagem60°C	algodão/linhobranco/cores sóbrias sujidade forte	7/8	1,50/64	100
programas delicados	7. misto40°C	sintético/mistura algodãocores delicadassujidade normal	4	0,40/45	55
	8. frio	sintéticocores delicadassujidade muito ligeira	4	0,10/45	50
	9. 30°C	sintéticocores delicadassujidade ligeira	4	0,20/45	50
programas especialis	10. anti-bactérias90°C	algodão/linhobrancosujidade forte	7/8	2,20/64	110
	11. edredão30°C	cortinas/mistura algodãobranco/corsujidade ligeira	4	1,00/45	70
	12. cortinas30°C	lã/mistura lãbranco/corsujidade muito ligeira	2	0,45/55	40
	13. lavagem àmão comágua fria	lã/mistura lãbranco/corsujidade ligeira	2	0,05/55	30
	14. rápido15' frio	sintético/mistura algodãobranco/cores sóbrias sujidade muito ligeira	2	0,05/22	15
	15. enxagua-mento	algodão/mistura algodãosintético/delicadolã/mistura lã	7/8	0,05/25	23
	16. centrifugação	algodão/mistura algodãosintético/delicadolã/mistura lã	7/8	0,05/0	10

* o programa para validar a lavagem e consumo de energia segundo a norma EN60456, accionando a tecla de lavagem intensiva.

	Programa e temperatura	Tipo de tecido	Carga de roupa máx. (kg)	Turbo time			Turbo time plus
				Consumo Kwh/L			Consumo Kwh/L
				5 kg	6 kg	L	6 kg	7 kg	L
programas nomais	normal frio	algodão/linho cores delicadas sujidade muito ligeira	5/6/7	0,15/46	0,15/49	60	0,10/49	0,15/54	50
	rápido 30°C	algodão/linho branco/cor sujidade muito ligeira	1,5	0,20/25	0,20/30	30	0,20/30	0,20/30	30
	normal 30°C	algodão/linho cores delicadas sujidade ligeira	5/6/7	0,35/46	0,40/49	82	0,20/49	0,45/54	52
	normal 40°C	algodão/linho cores sóbrias sujidade ligeira	5/6/7	0,60/46	0,65/49	87	0,50/49	0,70/54	57
	normal 60°C	algodão/linho cores sóbrias sujidade normal	5/6/7	A:0,95/46 A+:0,85/46	1,02/49	91	1,02/49	1,13/54	70
	normal 90°C	algodão/linho branco sujidade forte	5/6/7	1,60/51	1,90/55	120	1,90/53	2,15/60	110
	pré-lavagem 60°C	algodão/linho branco/cores sóbrias sujidade forte	5/6/7	1,40/55	1,45/60	105	1,40/53	1,70/65	100
programas delicados	delicado frio	sintético/mistura algodão cores delicadas sujidade muito ligeira	3	0,15/50	0,15/55	50	0,10/49	0,15/55	50
	delicado 30°C	sintético/mistura algodão cores delicadas sujidade ligeira	3	0,35/50	0,35/55	50	0,20/49	0,30/55	50
	delicado 40°C	sintético/mistura algodão cores delicadas sujidade normal	3	0,55/50	0,60/55	55	0,40/49	0,60/55	55
	delicado 60°C	sintético/mistura algodão branco/cores sóbrias sujidade normal	3	0,95/50	1,00/55	70	0,90/49	0,95/55	70
programas lã	lã frio	lã/mistura lã branco/cor sujidade muito ligeira	1	0,05/60	0,05/60	30	0,05/52	0,05/60	30
	lã 35°C	lã/mistura lã branco/cor sujidade ligeira	1	0,45/60	0,50/60	40	0,40/52	0,50/60	40
programas auxiliares	enxagua-mento	algodão/mistura algodão sintético/delicado lã/mistura lã	5/6/7	0,05/25	0,05/30	23	0,05/30	0,05/25	23
	centrifugação	algodão/mistura algodão sintético/delicado lã/mistura lã	5/6/7	0,05/0	0,05/0	10	0,05/0	0,05/0	10
	escoamento/fim	algodão/mistura algodão sintético/delicado lã/mistura lã	5/6/7	0,00/0	0,00/0	2	0,00/0	0,00/0	2

programas normais
programas delicados
programas lã
programas auxiliares
* o programa para validar a lavagem e consumo de energia segundo a norma EN60456, accionando a tecla de lavagem intensiva.

Instruction manual

Este aparello, destinado a un uso exclusivamente doméstico, foi concibido para lavado de roupa.

Moi importante: le integramente este manual antes de instalar e utilizar a lavadora. Atoparás a documentación e accesorios no tambor da lavadora.

Este manual está deseñado de forma que os textos estean relacionados co debuxo correspondente.

Identificación

Identifica o modelo da túa lavadora ("a", "b", "c", "d", "e" ou "f") comparando o panel de mandos coas ilustracíons.

1

Instalación

2.1 Apertura da porta. Pulsa (2.1.1) Despos de conectar a lavadora (2.3) ① ou abre a porta (2.1.2).

A cubeta ten os seguintes compartimentos: lavado 📊, prelavado 📊 e suavizante ⚙ (2.2.1).

Para a limpeza exterior, usa produtos non abrasivos e seca ben cun pano suave.

4

Diagnósticos

4.1 A lavadora incorpora un sistema de diagnóstico que detecta e avisa perante calquera tipo de incidencia. Poderás velas na pantalla ou cando se iluminen intermitentemente os pilotos do panel de mandos.

4.1.1 Non entra auga na lavadora.

Revisar o subministro de auga, a billa de entrada, ou limpa o filtro de entrada.

4.1.2 Nin desauga, nin centrifuga.

Comproba o estado do filtro.

4.1.3 Non centrifuga. Remove a carga da roupa e volve seleccionar o centrifugado.
4.1.4 Non se pon en marcha. Comproba que a porta está ben pechada.
4.1.5 Con calquera outro código. Avisa o servizo técnico.

- Non manipular o interior da lavadora. Perante calquera problema que non poidas solucionar, chama o servizo técnico.
