VH3Z8P - Fogão NEW POL - Manual de utilização gratuito

Tipo de Produto	Conjunto de Forno e Placa Embutidos (Fogão)
Marca	New Pol
Modelo	VH3Z8P
Tipo de Placa	Vitrocerâmica (vidro cerâmico) com controlos tácteis
Número de Zonas da Placa	4 (incluindo opções de zona dupla e tripla)
Tipo de Forno	Forno elétrico embutido com múltiplas funções de cozedura
Funções do Forno	Lâmpada, Descongelar, Limpeza a Vapor, Ventilador, Aquecimento Inferior + Ventilador, Grelhador, Grelhador Rápido, Grelhador Duplo + Ventilador
Capacidade do Forno	Aproximadamente 70 litros (com base nas dimensões)
Temporizador	Temporizador digital com avisador de minutos, programação semi-automática e totalmente automática
Tipo de Controlo	Controlo tátil para a placa; botões rotativos para funções do forno e termóstato
Ligação Elétrica	220-240V ~ ou 380-415V 3N~, cabo de alimentação H05VV-F
Lâmpada do Forno	230V, 15-25W, Tipo E14, substituível por profissional
Número de Prateleiras do Forno	5 níveis, incluindo opção de calhas telescópicas

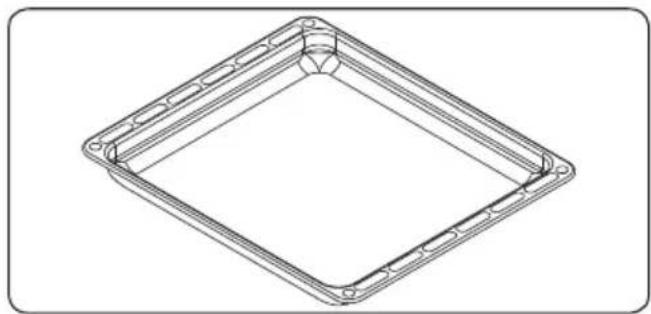

Acessórios Incluídos	Grelha de arame, tabuleiro fundo, tabuleiro pequeno, grade de arame, coletor de água
Características de Segurança	Bloqueio de teclas, bloqueio infantil, corte de segurança por sensor, desligamento por sobre-temperatura, indicadores de calor residual
Limpeza	Vidro interno removível para a porta do forno; função de limpeza a vapor para limpeza fácil
Dimensões de Instalação (Placa)	Recorte: 560x490 mm (para vitrocerâmica); espessura do tampo 25-50 mm
Dimensões de Instalação (Forno)	Recorte: 560x600 mm (altura 575-600 mm)
Classe de Eficiência Energética (Forno)	Não especificado
Peso	Aproximadamente 35-40 kg (estimado para conjunto embutido)

Perguntas frequentes - VH3Z8P NEW POL

Como ligo a placa?

Pressione o botão Ligar/Desligar (marcado com um símbolo de círculo/linha) durante pelo menos 1 segundo. O ecrã mostrará '0' em todas as zonas de aquecimento. Se não houver ação dentro de 10 segundos, entra em modo de espera.

O que é a função de reforço de calor na placa?

O reforço de calor fornece potência máxima por um curto período. Defina a zona para o nível 9 e, em seguida, pressione o botão de reforço (círculo com seta). O ecrã pisca 'A' alternando com '9'. Desativa automaticamente após um tempo definido.

Como ativo a zona de cozedura dupla ou tripla?

Selecione a zona desejada e defina um nível de calor (1-9). Pressione o botão Zona Dupla/Tripla (O). A primeira pressão ativa a dupla (luz indicadora), a segunda pressão ativa a tripla (outro indicador). Pressione novamente para desligar.

Como uso o temporizador do forno para cozedura automática?

Pressione MODE até aparecer 'dur' (duração da cozedura), defina o tempo com +/-. Pressione MODE novamente para 'end' (hora de fim). O forno iniciará e parará automaticamente. No final, rode os botões para '0' e pressione qualquer tecla para parar o alarme.

O que é a função de Limpeza a Vapor e como a utilizo?

A Limpeza a Vapor ajuda a soltar a sujidade. Deite 200-250 ml de água no tabuleiro pequeno na base do forno, coloque o botão de função no símbolo de Limpeza a Vapor (gota de água com linhas onduladas) e deixe funcionar durante 30-60 minutos. Depois, limpe com um pano.

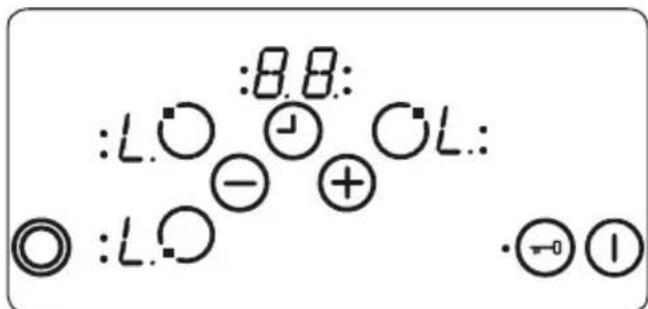

Como bloqueio a placa para evitar uso acidental?

Pressione o botão Bloqueio de Teclas durante 2 segundos. O indicador de bloqueio de teclas pisca. Apenas o botão Ligar/Desligar funciona quando bloqueado. Para desbloquear, pressione e segure o mesmo botão novamente. Para bloqueio infantil (modo de espera), pressione Ligar/Desligar, depois pressione simultaneamente + e - por 0,5-1 segundo, e depois pressione o botão de bloqueio.

Por que é que a placa mostra 'F' ou 't'?

'F' indica um corte de segurança por sensor (ex.: objeto nos botões). Remova o objeto e o ecrã limpa. 't' significa sobre-temperatura; a placa desligará até arrefecer e depois reinicia.

Como remover e limpar o vidro da porta do forno?

Abra a porta, destranque as dobradiças (com chave de fendas) e remova a porta. Empurre o vidro interno para o lado (B) e puxe para fora (A). Limpe com limpador de vidros e reinsira deslizando por baixo dos clipes.

Que tipo de utensílios devo usar na placa?

Use panelas de fundo chato com base grossa e diâmetro correspondente à zona. Evite fundos ásperos que possam riscar o vidro. Centre sempre a panela e use tampas para poupar energia.

Como substituir a lâmpada do forno?

Desligue e deixe o forno arrefecer. Remova a lente de vidro, retire a lâmpada antiga (230V, 15-25W, E14). Insira uma lâmpada nova (resistente a 300°C) e coloque a lente novamente. Isto deve ser feito por um profissional.

MANUAL DE UTILIZADOR VH3Z8P NEW POL

Obrigado por escolher este produto.

Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico.

Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.

Ícone Tipo Significado
	NOTA Risco de lesão grave ou morte
	RISCO DE CHOQUE ELÉTRICO Risco de tensão perigosa
	INCÊNDIO Aviso; risco de incêndio/materiais inflamáveis
	PRECAUÇÃO Risco de danos materiais ou lesão
	IMPORTANTE / AVISO Manusear corretamente o sistema

ÍNDICE

1.INSTRUÇÕES DE SEGURANÇA 3
1.1. Avisos Gerais de Segurança .... 3
1.2. Avisos de instalação .... 5
1.3. Durante a Utilização ....6
1.4. Durante a Limpeza e Manutenção .... 7
2.INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO 9
2.1. Instruções para o Instalador....9
2.2. Instalação dos eletrodomésticos 9
Instalação da placa da chapa.... 10
2.3. Segurança e Ligação Elétrica.... 12
3.CARACTERÍSTICAS DO PRODUTO 13
3.1. Controlos de Placa 15
Um aquecedor pode ser desligado de 3 formas diferentes:.... 16
4.Funções do Forno 20
4.1. Mesa de Cozinhar 21
4.2. Utilização do Temporizador Digital 22
Ajuste de hora 22
5.LIMPEZA E MANUTENÇÃO 26
5.1. Limpeza 26
5.2. Manutenção....28
6.RESOLUÇÃO DE PROBLEMAS E TRASPORTE 29
6.1. Resolução de problemas....29
6.2. Transporte 29

1. INSTRUÇÕES DE SEGURANÇA

• Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário.
• Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas. Por esta razão, é importante tomar particular atenção a quaisquer imagens aquando da leitura do manual operativo.

1.1. AVISOS GERAIS DE SEGURANÇA

- Este eletrodoméstico pode ser utilizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.

NOTA: O eletrodoméstico e as partes acessíveis ficam quentes durante a utilização. Deverá ser tido cuidado para evitar tocar nos elementos quentes. Mantenha crianças com idade inferior a 8 anos afastadas a menos que tenham supervisão contínua.

NOTA: Comida deixada sozinha numa placa com gordura ou óleo poderá ser algo perigoso e resultar em incêndio. NUNCA tente extinguir um incêndio com água. Desligue o eletrodoméstico e tape a chama para uma tampa ou cobertor de incêndio.

CUIDADO: o processo de cozedura tem de ser supervisionado. Um processo de cozedura curto tem de ser sempre supervisionado.

⚠️ ⚠️ NOTA: Perigo de incêndio: Não coloque itens sobre as superfícies de cozedura.

⚠️! NOTA: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choque elétrico.

- Para modelos com tampa de placa incorporada, limpe quaisquer derrames da tampa antes de a utilizar e deixe que o fogão arrefeça antes de fechar a tampa.

- Não manuseie o eletrodoméstico através de um temporizador externo ou sistema de controlo remoto separado.

- Durante a utilização o eletrodoméstico irá ficar quente. Deverá ser tido cuidado para evitar tocar nos elementos quentes dentro do forno.

- As pegas podem ficar quentes após um curto período durante a utilização.

- Não utilize detergentes abrasivos ou escovas de arame para limpar as superfícies do forno. Podem riscar as superfícies sendo que isto poderá resultar em fracionamento da porta de vidro ou danos nas superfícies.

- Não utilize detergentes de vapor para limpar o eletrodoméstico.

⚠️! NOTA: Para evitar a possibilidade de choques elétricos, certifique-se de que desliga o eletrodoméstico antes de substituir a lâmpada.

CUIDADO: As partes acessíveis poderão ficar quentes quando cozinhar ou grelhar. Mantenha crianças afastadas do eletrodoméstico quando o mesmo estiver a ser utilizado.

- O seu eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais.

- Os trabalhos de manutenção e reparação só deverão ser realizados por técnicos de serviço autorizados. Os trabalhos de instalação e reparação que sejam realizados por técnicos não autorizados poderão ser perigosos. Não altere ou modifique, de forma alguma,

as especificações do eletrodoméstico. Proteções de placa inadequadas poderão causar acidentes.

- Antes de conectar o seu eletrodoméstico, certifique-se de que as condições de distribuição local (natureza do gás e pressão do gás ou frequência e tensão da eletricidade) e os ajustes do eletrodoméstico são compatíveis. As especificações para este eletrodoméstico são identificadas na etiqueta.

CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão.

- Não utilize as pegas da porta do forno para levantar ou mover o eletrodoméstico.

- Todas as medidas possíveis foram tomadas para assegurar a sua segurança. Uma vez que o vidro pode partir, deverá ser tido cuidado aquando da limpeza para evitar riscos. Evite bater ou danificar o vidro com acessórios.

- Certifique-se de que o cabo de alimentação não é preso ou danificado durante a instalação. Se o cabo elétrico estiver danificado, deverá ser substituído pelo fabricante, agente de serviço ou por pessoas qualificadas similares de modo a evitar perigos.

- Não deixe que crianças subam para a porta do forno ou se sentem na mesma enquanto esta estiver aberta.

- Deve manter as crianças e os animais afastados deste aparelho.

1.2. AVISOS DE INSTALAÇÃO

• Não manuseie o eletrodoméstico antes de o mesmo estar totalmente instalado.
• O eletrodoméstico deverá ser instalado por um técnico autorizado. O fabricante não é responsável por quaisquer danos que possam ter ocorrido devido

de uma colocação e instalação ineficientes por parte de pessoas não autorizadas.

• Quando o eletrodoméstico for desembalado, certifique-se de que não foi danificado durante o transporte. No caso de um defeito, não utilize o eletrodoméstico e contacte um agente de serviço qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos.
• Proteja o seu eletrodoméstico contra efeitos atmosféricos. Não o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso.
• Os materiais que rodeiam o eletrodoméstico (ou seja, armários) deverão conseguir suportar uma temperatura mínima de 100 °C.
• O aparelho não pode ser instalado atrás de uma porta decorativa para evitar sobreaquecimento.

1.3. DURANTE A UTILIZAÇÃO

• Quando utilizar o seu forno pela primeira vez é provável que note um ligeiro odor. Isto é perfeitamente normal e causado pelos materiais de isolamento nos elementos do aquecedor. Sugerimos que, antes de utilizar o seu forno pela primeira vez, o deixe vazio e o coloque à temperatura máxima durante 45 minutos. Certifique-se de que o ambiente no qual o produto é instalado é bem ventilado.
• Tome cuidado quando abrir a porta do forno durante ou após a cozedura. O vapor quente do forno poderá causar queimaduras.
• Não coloque materiais inflamáveis ou combustíveis em ou próximo do eletrodoméstico enquanto o mesmo estiver a funcionar.

• Utilize sempre luvas para remover e substituir a comida no forno.

• Sob nenhumas circunstâncias deve o forno ser revestido com papel de alumínio, pois pode sobreaquecer.

• Não coloque pratos ou tabuleiros diretamente na base do forno enquanto cozinha. A base torna-se extremamente quente e pode danificar o produto.

Não deixe o fogão sozinho quando cozinhar com óleos líquidos ou sólidos. Os mesmos poderão pegar fogo em condições de aquecimento extremas. Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão e cubra a panela com a tampa ou com um cobertor de incêndio.

• Coloque sempre as panelas no centro da zona de cozedura e coloque as pegas numa posição segura para que não fiquem presas ou lhes batam.
• Se o produto não for utilizado durante um longo período de tempo, desligue o interruptor de controlo principal.
• Certifique-se de que os botões giratórios de controlo do eletrodoméstico estão sempre na posição “0” (stop) quando o eletrodoméstico não estiver a ser utilizado.
• Os tabuleiros inclinam-se quando puxados para fora. Tome cuidado para não derramar ou deixar cair comida quente quando da remoção da mesma do forno.
• Não coloque nada na porta do forno quando a mesma estiver aberta. Isto poderá desequilibrar o forno ou danificar a porta.
• Não pendure toalhas, panos de cozinha ou roupas no eletrodoméstico ou nas suas pegas.

1.4. DURANTE A LIMPEZA E MANUTENÇÃO

• Certifique-se de que o seu eletrodoméstico está desligado da alimentação principal antes de realizar qualquer operação de limpeza ou manutenção.
• Não retire os botões giratórios de controlo para

limpar o painel de controlo.

- Para manter a eficiência e a segurança do seu eletrodoméstico, recomendamos que utilize sempre peças suplentes originais e que contacte os agentes de serviço autorizados sempre que necessário. Declaração de Conformidade CE

CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados.

Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é inadequada e perigosa.

As instruções operativas aplicam-se a vários modelos. Poderá notar diferenças entre estas instruções e o seu modelo.

Eliminação da sua máquina antiga

Este símbolo no produto ou na embalagem indica que este produto não poderá ser tratado como resíduo doméstico. Ao invés disso, deverá ser entregue no ponto de recolha adequado para a reciclagem de equipamento elétrico e eletrónico. Ao assegurar que este produto é eliminado corretamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento inadequado de resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte a secretaria da sua cidade, o seu serviço de eliminação de resíduos domésticos ou o revendedor onde adquiriu este

produto.

2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO

NOTA: Este eletrodoméstico deverá ser instalado por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.

• A instalação incorreta poderá causas lesões ou danos, pelos quais o fabricante não assume qualquer responsabilidade e para os quais a garantia não será válida.
• Antes da instalação, certifique-se de que as condições de distribuição local (tensão elétrica e frequência) e os ajustes do eletrodoméstico são compatíveis. As condições de ajuste para este eletrodoméstico são identificadas na etiqueta.
• As leis, decretos, diretivas e padrões em vigor no país de utilização devem ser seguidos (regulamentações de segurança, reciclagem adequada de acordo com as regulamentações, etc.).
• Se o produto incluir guias de prateleira amovíveis (prateleiras de grelha) e se o manual do utilizador incluir receitas como iogurte, as prateleiras de grelha devem ser removidas e deve utilizar o forno no modo de confeção definido. As informações relativas à remoção da prateleira de grelha estão incluídas na secção LIMPEZA E MANUTENÇÃO.

2.1. INSTRUÇÕES PARA O INSTALADOR Instruções Gerais

• Após a remoção do material de embalamento do eletrodoméstico e seus acessórios, certifique-se de que o eletrodoméstico não está danificado. Se suspeitar de qualquer dano, não o utilize e contacte, imediatamente uma pessoa de serviço autorizada ou técnico qualificado.
• Certifique-se de que não existem materiais inflamáveis ou combustíveis nas proximidades, como por exemplo, cortinas, óleo, roupas, etc. que possam pegar fogo.
• A bancada e a mobília circundante ao

eletrodoméstico deverão ser fabricadas de materiais resistentes a temperaturas acima de 100 °C.

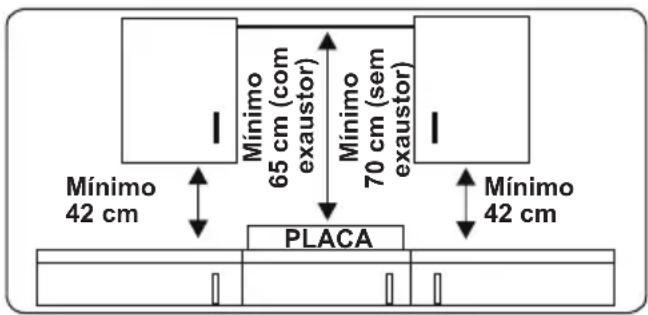

- Se um exaustor ou armário for instalado acima do eletrodoméstico, a distância de segurança entre a bancada e qualquer exaustor / armário deverá ser a que se indica abaixo.

O eletrodoméstico não deverá ser instalado diretamente por cima de uma máquina de lavar, frigorífico, congelador, máquina de lavar ou máquina de secar.

2.2. INSTALAÇÃO DOS ELETRODOMÉSTICOS

Os eletrodomésticos são fornecidos com kits de instalação e podem ser instalados numa bancada com as dimensões adequadas. As dimensões da placa e a instalação do forno são as indicadas abaixo.

Dimensões de instalação para a placa de chapa

A1 (mm) 5	80 E1 (mm)	490
B1 (mm) 5	10 mín. F1 (mm)	50
C1 (mm) 4	0 mín. G1 (mm)	50
D1 (mm) 5	60

Dimensões de instalação para a placa de vitrocerâmica

A1 (mm) 5	90 E1 (mm)	490
B1 (mm) 5	20 mín. F1 (mm)	50
C1 (mm) 4	1 mín. G1 (mm)	50
D1 (mm) 5	60

Dimensões de instalação para o forno

A2 (mm) 557 E2 (mm) 574
B2 (mm) 550 min. F2 (mm) 560-580
C2 (mm) 595 min. G2 /J2 (mm) 555/5
D2 (mm) 575 H2 (mm) 600
I2(mm) 25

Instalação da placa da chapa

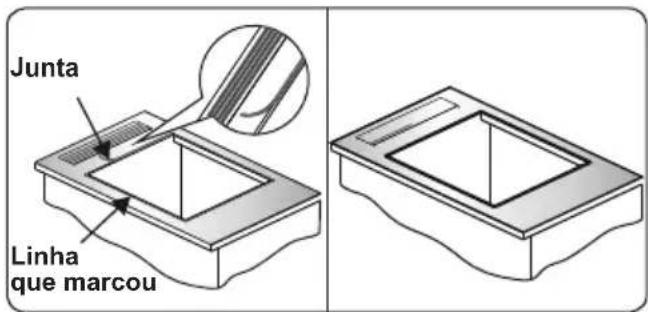

- Coloque a placa na ranhura. Marque a localização da placa na bancada.

Remova a placa. Coloque a junta na linha que marcou. Certifique-se de que a linha esteja alinhada com a junta. Certifique-se de que as junções se sobrepõem nos cantos e não existe qualquer falha ao longo do material de selagem.

- Insira o eletrodoméstico na abertura e fixe-o na posição utilizando suportes (A) e parafusos (B). Ajuste a posição dos suportes dependendo da espessura da bancada e aperte os parafusos de forma adequada. Retire, com cuidado, qualquer material de selagem em excesso (C) da parte exterior do eletrodoméstico.

Instalação da placa da placa de vitrocerâmica

- Aplique a fita de selagem auto adesiva de um dos lados fornecida em volta da parte inferior da bancada. Não estique.

• Aparafuse os 4 suportes de montagem da bancada nas paredes laterais do eletrodoméstico.
• Insira o eletrodoméstico na abertura.

Instalação do Forno

- Após a realização das conexões elétricas, insira o forno no armário empurrando-o para a frente. Abra a porta do forno e insira 2 parafusos nos orifícios localizados na estrutura do forno. Enquanto a estrutura do produto toca na superfície de madeira do armário, aperte os parafusos.

Se o forno for instalado por baixo de uma placa de fogão:

- A espessura da bancada e as distâncias entre a placa e o forno têm de estar em conformidade com os valores indicados nas figuras para a devida circulação de ar."

min. K (mm) 25 min. M (mm) 49
min. L (mm) 5

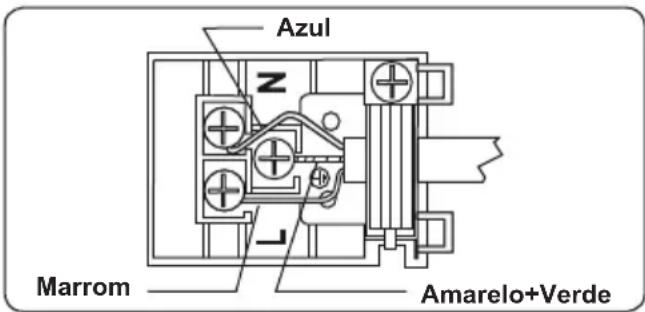

2.3. SEGURANÇA E LIGAÇÃO ELÉTRICA

NOTA: A ligação elétrica deste eletrodoméstico deverá ser realizada ma pessoa de serviço autorizada ou co qualificado, de acordo com as uções neste guia e em conformidade as regulamentações locais atuais.

NOTA: O ELETRODOMÉSTICO DEVERÁ TER LIGAÇÃO A TERRA.

• Antes de conectar o eletrodoméstico à alimentação elétrica, a classificação de tensão do eletrodoméstico (indicada na placa de identificação do eletrodoméstico) deverá ser verificada quanto a correspondência com a tensão de alimentação elétrica disponível e a cablagem elétrica principal deverá conseguir manusear a classificação de tensão do eletrodoméstico (também indicada na placa identificadora).
• Durante a instalação, certifique-se de que são utilizados cabos isolados. Uma ligação incorreta poderá danificar o seu eletrodoméstico. Se o cabo principal estiver danificado e necessitar de ser substituído, a substituição deverá ser realizada por uma pessoa qualificada.
• Não utilize adaptadores, tomadas múltiplas e / ou extensões.
• O cabo de alimentação deverá ser mantido afastado de partes quentes do eletrodoméstico e não deverá ser dobrado ou comprimido. Caso contrário, o cabo poderá ficar danificado, causando um curto circuito.
• Se o eletrodoméstico não estiver conectado à alimentação principal com uma tomada (com pelo menos um espaçamento de contacto de 3 mm), deverá ser utilizado um interruptor isolador multipolar de modo a cumprir com as regulamentações de segurança.
• O eletrodoméstico foi criada para uma tensão de alimentação de 220-240V \~ e 380-415V 3N\~. Se a sua alimentação for diferente, contacte uma pessoa de serviço autorizada ou um eletricista qualificado.
• O cabo elétrico (H05VV-F) deverá ter comprimento suficiente para ser conectado ao eletrodoméstico, mesmo se o eletrodoméstico ficar em frente a este armário.
• Certifique-se de que todas as conexões

estão bem apertadas.

• Fixe o cabo de alimentação no grampo do cabo e depois feche a tampa.
• A conexão da caixa terminal é colocada na caixa terminal.

3. CARACTERÍSTICAS DO PRODUTO

Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo.

Lista de Componentes

1. Painel de Controlo
2. Pega da Porta do Forno
3. Porta do Forno

1. Aquecedor Elétrico
2. Painel de Controlo

Painel de Controlo

1. Botão Giratório de Controlo de Função de Forno
2. Temporizador
3. Botão Giratório do Termóstato do Forno

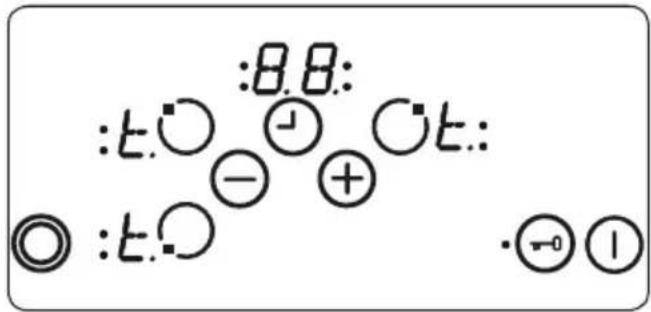

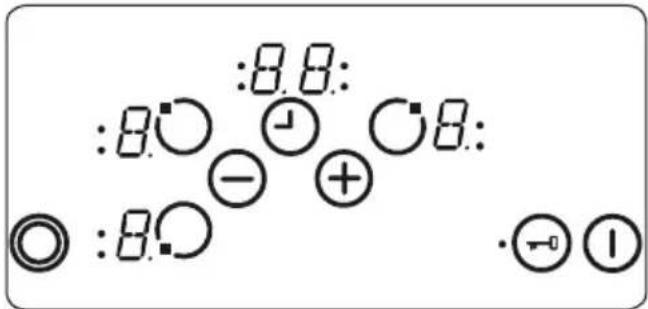

3.1. CONTROLOS DE PLACA

O eletrodoméstico é manuseado premindo botões e as funções são confirmadas através de visores e sinais sonoros.

1- Visor do aquecedor
2- Ativar/Desativar aquecedor
3- Visor do temporizador
4- Indicadores da zona de cozinhar com função de temporizador
5- Indicador de zona tripla
6- Indicador de zona dupla
7- Seleção de zona tripla/dupla
8- Diminuir temporizador/definição de calor
9- Ativar/Desativar temporizador
10- Aumentar temporizador/definição de calor
11- Casa decimal
12- Indicador de bloqueio de tecla
13- Bloqueio de tecla
14- On/Off

Descrições de Modo
Modo Standby	Modo S	A alimentação principal é aplicada ao controlo da placa e todos os visores do aquecedor estão desligados ou um visor de calor residual está ativo.
Modo Operativo	Modo B	Pelo menos, um visor de aquecedor exibe a definição de calor entre “0” e “9”.
Modo de Bloqueio	Modo VR	O controlo da placa está bloqueado.

Ligar e desligar o eletrodoméstico

Se o eletrodoméstico estiver em modo standby, é colocado em Modo Operativo premindo o botão On/Off ① durante, pelo menos, 1 segundo. Um alarme irá soar para indicar a operação bem sucedida.

Um “0” irá surgir em todos os visores do aquecedor e todas as casas decimais correspondentes aos aquecedores irão piscar (1 segundo ligado, 1 segundo desligado).

Se não existir qualquer operação dentro de 10 segundos, o visor para todos os aquecedores irá desligar.

Se o visor desligar, o aquecedor será enviado para modo standby.

Se for premido durante mais de 2 segundos (em Modo Operativo), o eletrodoméstico irá desligar e irá entrar novamente em Modo S. O eletrodoméstico pode ser desligado premindo ① em qualquer altura; mesmo se outros botões forem premidos simultaneamente.

Se existir calor residual de um aquecedor, isto será indicado no Visor do Aquecedor correspondente através de um "H".

Seleccionar um Aquecedor

Se um aquecedor único for selecionado com o Botão de Ativar/Desativar Aquecedor Q, a Casa Decimal do Visor do Aquecedor irá piscar. Para o aquecedor selecionado, o nível de calor pode ser definido entre 1 e 9 premindo os Botões de Definição de Calor + ou -

Os botões deverão ser premidos 3 segundos após a seleção de um aquecedor, caso contrário, a seleção do aquecedor será eliminada e a Casa Decimal da definição de calor irá desaparecer. Se não existir qualquer operação dentro de 10 segundos, o aquecedor irá voltar ao Modo S.

A definição de calor pode ser sempre alterada premindo + ou - As definições disponíveis são entre 1 e 9.

Cada operação do botão ou cada alteração de visor será acompanhada por um som de alarme.

Ligar as Zonas Tripla e Dupla

Ligar a Zona Dupla

A Zona Dupla pode ser ativada premindo ⒪, após um aquecedor e seu nível de calor desejado correspondente (entre 1 e 9) ter sido selecionado. Isto é confirmado através de um som de alarme. Ao mesmo tempo, o Indicador da Zona Dupla correspondente irá acender. Para desativar a Zona Dupla, prima ⒪ novamente.

Ligar a Zona Tripla

Similarmente à ativação da Zona, uma zona tripla só pode ser ligada se a zona básica de um aquecedor tiver sido selecionada e o seu nível de calor correspondente, entre 1 e 9, ter sido selecionado. Isto será indicado através da iluminação da casa decimal correspondente do aquecedor.

Se for premido, o sinal irá soar e o Indicador de Zona Dupla irá acender. Se for premido uma segunda vez, outro alarme irá soar para indicar a ativação da Zona Tripla. O Indicador da Zona Tripla irá acender para confirmar isto.

Premindo □provamente, irá desligar a Zona Tripla do aquecedor. Cada operação causa uma alteração de estado das Zonas Duplas e Triplas da seguinte forma: ligar/desligar zona dupla, ligar zona tripla, desligar todas as zonas alargadas, ligar/desligar a zona dupla, ligar a zona tripla, desligar todas as zonas, e etc.

Definir o Nível de Cozedura com e sem Aumento de Calor

Todos os aquecedores estão equipados com a função de aumento de calor.

Se o aumento de calor for necessário, defina o calor do nível atual para o nível 9 premindo apenas o botão ⏻. Assim que o nível 9 tiver sido atingido, prima ⊕ para ativar o aumento de calor. O visor irá piscar “A” alternando com o valor de definição de calor “9” para exibir o aumento de calor ativo.

Se o aumento de calor estiver ativo, o aquecedor irá operar com potência máxima durante um período de tempo dependente da definição de calor selecionada antes de o aumento de calor ter sido ativado.

Assim que o tempo de aumento de calor tiver terminado, apenas a definição de calor será indicada no visor do aquecedor.

O aumento de calor pode ser desativado premindo ⏻ até que a definição de calor "0" seja exibida.

Desligar Aquecedores Individuais

Um aquecedor pode ser desligado de 3 formas diferentes:

- Premindo simultaneamente os botões de ⊕ e ⊖

- Reduzindo a definição de calor para "0" premindo o botão (-)

- Utilizando a função de desligar temporizador para o aquecedor correspondente.

Operação simultânea dos botões de ④ e ②

O aquecedor correspondente deverá ser selecionado com o Botão de Ativar/Desativar Aquecedor 📄, a Casa Decimal do Visor do Aquecedor relacionado irá piscar. Para desligar o aquecedor, + e - deverão ser premidos simultaneamente. Um alarme irá soar e “0” irá surgir no visor de definição de calor quando for bem sucedido.

Se o temporizador estiver ativo para o aquecedor selecionado, então “0” irá surgir nos visores do temporizador e do aquecedor e o Indicador da Zona de Cozedura relacionado e a Função de Temporizador irão desligar.

Se existir calor residual para o aquecedor, isto será indicado através de um “H” no visor de definição de calor.

Redução da definição de calor para "0" operando o botão

O aquecedor poderá ainda ser desligado reduzindo a definição de calor para “0”. Isto faz com que a Casa Decimal associada do aquecedor, o Indicador da Zona de Cozedura e o Visor de Temporizador relacionados ir-se-ão desligar.

Se existir calor residual para o aquecedor, isto será indicado através de um “H” no visor de definição de calor.

Utilizar a função de desligar temporizador para o aquecedor correspondente

Após a contagem até zero, o temporizador irá parar. O aquecedor correspondente irá exibir “0” no Visor do Aquecedor e o Visor do Temporizador irão exibir “00”. O Indicador da Zona de Cozedura correspondente irá desaparecer.

Um Indicador de Seleção de Zona Dupla/Tripla atribuído irá também desaparecer se estiver ativo.

Adicionalmente, o alarme irá soar quando o temporizador parar. Premindo qualquer botão irá silenciar o temporizador.

Função de Temporizador

O temporizador fornece as seguintes características.

O controlo pode arrancar um máximo de 2 temporizadores de aquecedor atribuídos e um temporizador de proteção de 1 minuto (que não é atribuído a um aquecedor) simultaneamente.

Os temporizadores só podem ser utilizados no Modo B. Um temporizador de aquecedor só pode ser atribuído a um aquecedor ativo a um nível entre 1 e 9. O temporizador de proteção de minuto é independente de qualquer aquecedor.

De modo a utilizar ambas as funções, a função do temporizador deverá ser ativada utilizando o botão de Ativar/Desativar Temporizador.

Premindo pela primeira vez após a ativação dos aquecedores irá controlar o temporizador de proteção de minuto (nenhum Indicador de Zona de Cozedura irá piscar, estarão todos ligados ou desligados).

Premindo ⚙ uma segunda vez irá atribuir um temporizador a um dos aquecedores ativados. O Indicador da Zona de Cozedura irá começar a piscar.

Premindo ⚙️ novamente, irá atribuir o próximo temporizador na direção dos ponteiros do relógio ao próximo aquecedor ativo, e etc.

Temporizador de Proteção de Minuto

O temporizador de proteção de minuto pode ser operado premindo ⚡, se um aquecedor tiver sido ativado ou não, e é selecionado apenas quando todos os Indicadores da Zona de Cozedura estiverem ligados ou desligados, ou seja, nenhum irá piscar.

O Visor do Temporizador irá exibir "00" para indicar que o temporizador está ativo. A casa decimal no Visor do Temporizador indica que + e - pode agora ser utilizado para definir o valor do temporizador.

O temporizador de proteção de minuto irá começar a contagem decrescente assim que tiver sido definido, não irá parar se o eletrodoméstico estiver desligado ou se a função de Bloqueio de Tecla estiver ativado.

Assim que tiver atingido zero, “00” será exibido no Visor do Temporizador e o alarme irá soar. Prima qualquer botão para parar o aviso sonoro.

Temporizador do Aquecedor

Os Temporizadores do Aquecedor só poderão ser definidos quando um aquecedor tiver sido desativado, ou seja, o nível do aquecedor deverá ser definido entre 1 e 9. Premindo ⚠ uma vez, irá ativar o temporizador de proteção de minuto, premindo ⚡ novamente, irá atribuir o temporizador a um aquecedor ativado. Isto será indicado através da iluminação do Indicador da Zona de Cozedura correspondente a piscar. Premindo ⚙ uma terceira vez, após a definição do primeiro temporizador de aquecedor, irá ativar o temporizador para o próximo aquecedor ativo na direção do sentido dos ponteiros do relógio. Isto será indicado através da iluminação do Indicador da Zona de Cozedura correspondente a piscar. Premindo ⚣ irá permitir que o temporizador para ser definido um valor para o aquecedor ativo.

O temporizador para o aquecedor que foi definido pela primeira vez será indicado através da iluminação do Indicador da Zona de Cozedura correspondente a piscar. Premindo ☐ novamente irá permitir que mais temporizadores sejam atribuídos a outros aquecedores ativos. O Visor do Temporizador irá alterar, 10 segundos após a última operação, para o temporizador que irá correr em seguida. O número de temporizadores que estão a funcionar serão indicados pelo número de Indicadores da Zona de Cozedura acesos.

Os valores do temporizador para o temporizador do aquecedor e o temporizador de proteção de minuto podem ser exibidos premindo um Indicador da Zona de Cozedura irá piscar para o temporizador ao qual foi atribuído. Se nenhum Indicador da Zona de Cozedura piscar, o valor do temporizador de proteção de minuto será exibido no Visor do Temporizador.

Todos os temporizadores de aquecedor podem ser removidos colocando o eletrodoméstico para o Modo S utilizando ①, no entanto, irá não terá efeito no temporizador de proteção de minuto que irá continuar a fazer a contagem decrescente.

Para remover um temporizador no Modo de Operação, primeiro selecione o temporizador utilizando o botão de Ativar/Desativar Temporizador até que o temporizador desejado seja exibido no Visor do Temporizador. Poderá então ser removido de 2 formas:

• Diminuir o valor premindo ⏰ até que '00' seja exibido no Visor do Temporizador

- Premindo ④ e simultaneamente durante 0,5 segundos até que "00" seja exibido no Visor do Temporizador.

Assim que o temporizador chegar a “00”, o nível do seu aquecedor correspondente irá também ser definido para “00”. O final do temporizador do aquecedor e do temporizador de proteção de minuto é indicado através de um sinal sonoro, isto pode ser parado premindo qualquer botão.

Bloqueio de Tecla

A função de bloqueio de tecla é utilizada para definir o “modo de segurança” no eletrodoméstico e só pode ser utilizada no Modo Operativo (Modo B). A função de bloqueio está ativa se o botão de Bloqueio de Tecla 📍 for premido durante, pelo menos, 2 segundos. Esta operação

é confirmada por um alarme e o Indicador de Bloqueio de Tecla irá piscar para indicar que o aquecedor será bloqueado.

Se o aquecedor estiver bloqueado, só será possível para desligar o eletrodoméstico premindo ,todos os outros botões são bloqueado e não será possível fazer quaisquer ajustes premindo os botões. Se qualquer outro botão for premido no modo de bloqueio, o alarme irá soar e o Indicador de Bloqueio de Tecla irá piscar.

Apenas a operação de desconexão é possível premindo Ⓐ. No entanto, se o eletrodoméstico estiver desligado, não pode ser reiniciado novamente sem estar desbloqueado.

Bloqueio Infantil

A função de Bloqueio Infantil é utilizada para bloquear o eletrodoméstico num processo de vários passos complicados. O bloqueio infantil (e o desbloqueio) só está disponível no Modo S.

Primeiro, deverá ser premido até que soe um alarme, depois + e -devem ser premidos simultaneamente durante, pelo menos, 0,5 segundos, mas não mais do que 1 segundo. Depois disto, prima + para ativar o bloqueio infantil. Todos os quatro visores de aquecedor irão exibir “L” como confirmação.

Se o temporizador de proteção de minuto continuar a funcionar, irá prosseguir até que "00" seja atingido e o temporizador irá emitir um "bip". Após a confirmação da conclusão do temporizador, o eletrodoméstico ficará totalmente bloqueado. Nenhum dos botões pode ser utilizado desde que o eletrodoméstico esteja bloqueado.

O bloqueio infantil poderá ser desbloqueado premindo ⏻ até que soe o alarme. Depois ⚠ e ⚡ devem ser premidos simultaneamente durante, pelo menos, 0,5 segundos, seguindo-se depois ⚡ apenas. Após a confirmação de desbloqueio bem sucedido, “L” já não será exibido e a placa irá desligar.

Funções de Segurança do Controlo Tátil

As seguintes funções de segurança estão disponíveis para evitar operações não intencionais.

Sensor de Corte de Segurança

A monitorização do botão é incluída para evitar que o eletrodoméstico tenha uma operação de botão indesejada. Nos casos em que um ou mais botões sejam premidos durante mais de 12 segundos, o alarme irá soar durante dez minutos para indicar uma operação incorreta. Por exemplo, um objeto poderá ser colocado num botão ou poderá existir uma avaria no sensor e etc.

O interruptor de desconexão de segurança irá fazer com que a placa entre no Modo S e todos os visores de aquecedor irão piscar "F". Se não existir uma operação incorreta presenta, os sinais visuais e audíveis irão desaparecer.

Se existir calor residual, "H" será exibido em todos os visores do aquecedor.

Devido ao facto de os controlos estarem muito perto do aquecedor no meio da frente da placa, poderá acontecer que uma panela mal colocada não seja detetada pelo corte de segurança do sensor aquecendo, assim, a uma temperatura muito elevada. Isto faz com que o vidro e os botões sejam perigosos ao toque.

Para evitar que haja danos na unidade de controlo da placa, os controlos monitorizam, de forma constante, a temperatura e a placa irá desligar automaticamente se ocorrer sobreaquecimento.

Isto será indicado pela letra "t" no visor do aquecedor até que a temperatura diminua.

Assim que a temperatura tiver diminuído, o "t" no visor do aquecedor irá desaparecer e a unidade de controlo da placa irá voltar ao Modo S. Isto significa que o utilizador poderá reativar o eletrodoméstico premindo ①.

Limitações de Tempo Operativo

A unidade de controlo da placa tem uma limitação no tempo operativo. Se a definição de calor para um aquecedor não tiver sido alterada durante um certo tempo, o aquecedor desligarse-á automaticamente. Um “0” será exibido durante 10 segundos, no entanto, poderá ainda haver alguma calor residual presente. O limite de tempo operativo depende da definição de calor selecionado.

Após o aquecedor desligar automaticamente, tal como descrito acima, o aquecedor poderá ser utilizado e o tempo operativo máximo para esta definição de calor é aplicado.

Funções de Calor Residual

Após todos os processos de cozedura, algum calor será armazenado no vidro de vitrocerâmica chamado de calor residual. O eletrodoméstico poderá calcular aproximadamente quão quente está o vidro. Se a temperatura calculada for superior a + 60 °C, a mesma será indicada no visor de aquecedor correspondente desde que a temperatura calculada permaneça acima de + 60 °C, mesmo se o eletrodoméstico tiver sido desligado.

O indicador de calor residual tem a prioridade mais baixa e é eliminado por qualquer outro valor do visor, incluindo durante a desconexão de segurança e a exibição de um código de erro. Quando a tensão for fornecida à placa após uma interrupção elétrica, o indicador do visor de calor residual irá piscar. Se o aquecedor tiver calor residual superior a + 60 °C antes da interrupção elétrica ter ocorrido, o visor irá piscar enquanto o calor residual permanecer ou até que o aquecedor seja selecionado para outra operação de cozedura.

Dicas e Sugestões

Importante: Quando os aquecedores de cerâmica são operados em configurações de calor superiores, as áreas aquecidas poderão ser vistas a ligar e a desligar. Isto deve-se a um dispositivo de segurança que evita que o vidro sobreaqueça. Isto é normal a temperaturas elevadas, sendo que não causa danos à placa e pouco atraso nos tempos de cozinhar.

NOTA: • Nunca

- Nunca manuseie a placa sem panelas na zona de cozinhar.

• Utilize apenas panelas de fundo plano com uma base de espessura suficiente.
• Certifique-se de que o fundo da panela está seco antes de a colocar na placa.
• Enquanto a zona de cozinhar estiver a funcionar, é importante assegurar que a panela está corretamente centrada em cima da zona.
• De modo a conservar energia, nunca utilize uma panela com um diâmetro diferente da placa a ser utilizada.

Diâmetro de Tacho Pequeno

Base de tacho que não assentou

• Não utilize panelas com fundos ásperos uma vez que estas podem riscar a superfície de cerâmica de vidro.
• Se possível, coloque sempre as tampas nas panelas/tachos para evitar perda de calor.
• A temperatura das partes acessíveis poderá ficar alta enquanto o eletrodoméstico está a funcionar. Mantenha as crianças e animais bem longe da placa durante a utilização e até que a mesma tenha arrefecido na totalidade após a utilização.
• Se notar uma racha na bancada, deverá ser desligada imediatamente e substituída

por pessoal de serviço autorizado.

4. Funções do Forno

Luz do Forno: Apenas a luz do forno irá acender. Irá permanecer ligado durante a função de cozedura.

Função de Descongelamento: As luzes de aviso do forno acender-se-ão e a ventoinha irá começar a funcionar. Para utilizar a função de

descongelamento, coloque os seus alimentos cozinhados no forno numa prateleira colocada na terceira ranhura a partir do fundo. Recomenda-se que coloque um tabuleiro de forno debaixo dos alimentos a descongelar devido ao gelo que derrete. Esta função não irá cozinhar ou cozer os seus alimentos, só ajudará a descongelá-los.

Função de Cozinhar Estática: O termóstato do forno e as luzes de aviso acender-se-ão e os elementos de aquecimento inferior e superior irão começar a funcionar.

A função de cozinhar estática emite calor, assegurando um cozinhar adequado dos alimentos. Isto é ideal para fazer bolos, massa, lasanha e pizza. O pré-aquecimento do forno durante 10 minutos é recomendado e é o adequado para cozinhar em apenas uma prateleira de uma vez, nesta função.

Função da Ventoinha: O termóstato do forno e as luzes de aviso acender-se-ão e os elementos de aquecimento superior e inferior e a ventoinha

irão começar a funcionar. Esta função é ótima para cozinhar bolos. O cozinhar é realizado pelos elementos de aquecimento superior e inferior dentro do forno e pela ventoinha, que proporciona circulação de ar, dando um ligeiro efeito grelhado à comida. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Função da Ventoinha e de Aquecimento Inferior: O termóstato do forno e as luzes de aviso acender-se-ão e o elemento de aquecimento inferior

e a ventoinha irão começar a funcionar. A ventoinha e a função de aquecimento inferior é ideal para cozinhar comida como por exemplo, pizza, mesmo num curto período de tempo. A ventoinha dispersa, de forma uniforme, o calor do forno, enquanto que o elemento de aquecimento inferior cozinha a comida. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Função de Grelhar: O termóstato do forno e as luzes de aviso acender-se-ão e o elemento de aquecimento de grelha irá começar a

funcionar. Esta função é utilizada para grelhar e tostar alimentos nas prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser cada para 190 °C.

Função de Grelhar Rápido: O termóstato do forno e as luzes de aviso acender-se-ão e a grelha e os elementos de aquecimento superior

irão começar a funcionar. Esta função é utilizada para grelhar rápido e para grelhar comida com uma área de superfície grande, como por exemplo, carne. Utilize as prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ada para 190 °C.

Função da Ventoinha e de Grelha Dupla:

O termóstato do forno e as luzes de aviso acender-se-ão e a grelha, os elementos de aquecimento

superiores e a ventoinha irão começar a funcionar. Esta função é utilizada para grelhar rápido e para grelhar comida espessa com uma grande área de superfície. Os elementos de aquecimento superior e a grelha serão ativados juntamente com a ventoinha para assegurar uma cozinhar uniforme. Utilize as prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ada para 190 °C.

4.1. MESA DE COZINHAR

Função	Pratos
Estático	Massa Folhada 2	-3 -4 170	-190 35 - 45
	Bolo 2 - 3 -	4 170 - 190	30 - 40
	Bolachas 2 - 3	-4 170 -	190 30 - 40
	Guisado 2 17	5 - 200 40	-50
	Frango 2 - 3	-4 200 45	-60
Ventoinha	Massa Folhada 2	-3 -4 170	-190 25 - 35
	Bolo 2 - 3 -	4 150 - 170	25 - 35
	Bolachas 2 - 3	-4 150 -	170 25 - 35
	Guisado 2 17	5 - 200 40	-50
	Frango 2 - 3	-4 200 45	-60
Grelhar	Almôndegas grelhadas	5 200	10 - 15
	Frango * 190	50 - 60
	Costeletas 4 -	5 200 15 -	25
	Bife de vaca 5	200 15 - 25

*Se disponível, cozinhe com espeto para grelhar frango.

4.2. UTILIZAÇÃO DO TEMPORIZADOR DIGITAL

Descrição das funções
A	Cozedura automática
	Cozedura manual
→	Tempo de cozedura
→I	Hora de fim de cozedura
•	Ponto
∅	Contador de minutos
Mode	Função de modo
-	Diminuir temporizador
+	Aumentar temporizador
23 59	Mostrador do temporizador

Ajuste de hora

A hora deverá ser definida antes de começar a utilizar o forno. Após a conexão de potência, o símbolo “A” e “000” irão piscar no visor do ecrã.

1. Prima as teclas “+” e “-” simultaneamente. O símbolo irá surgir e o ponto no meio do ecrã irá começar a piscar.

1. Ajuste a hora enquanto o ponto está a piscar utilizando os botões "+" e "-"

1. Após alguns segundos, o ponto irá parar de piscar e ficará aceso.

Ajuste de hora com aviso sonoro

A hora do aviso sonoro poderá ser definida para qualquer hora entre 0:00 e 23:59. A hora do aviso sonoro serve apenas para aviso. O forno não será ativado com esta função.

1. Prima "MODE" (MODO). O símbolo irá começar a piscar e "000" será exibido.

1. Seleccione o período de tempo desejado utilizando as teclas "+" s "-" enquanto está a piscar.

1. O símbolo △ permanecerá aceso e o tempo será guardado e o aviso definido.

Quando o temporizador chegar a zero, irá soar um aviso sonoro e o símbolo 📄 irá piscar no visor. Prima qualquer tecla para parar o aviso sonoro e o símbolo 📄 irá desaparecer.

Esta função ajudará a cozinhar durante um período de tempo fixo. Um limite de tempo entre 0 e 10 horas poderá ser definido. Prepare os alimentos para cozinhar e coloque-os no forno.

1. Seleccione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios.

1. Prima "MODE" (MODO) até ver "dur" e o símbolo no ecrã do visor. O símbolo "A" irá piscar.

1. Seleccione o período de tempo de cozedura desejado utilizando os botões “+” e “-”.

1. A hora atual irá reaparecer no ecrã e os símbolos “A”, e permanecerão acesos.

Quando o temporizador chegar a zero, o forno irá desligar e irá soar um alarme sonoro. Os símbolos “A” e irão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla no temporizador para parar o aviso sonoro. Os símbolos irão desaparecer e o temporizador irá voltar à função manual.

Esta põe o forno a trabalhar automaticamente para que a cozedura termine dentro do tempo indicado. Pode definir a hora final até 10 horas após a hora atual do dia. Prepare os alimentos para cozinhar e coloque-os no forno.

1. Seleccione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios.

1. Prima "MODE" (MODO) até ver "end" (fim) e o símbolo ➞ no visor do ecrã. "A" e a hora atual do dia irão piscar.

1. Utilize os botões “+” e “-” para definir a hora de final desejada.

1. A hora atual irá reaparecer no ecrã e os símbolos "A", e permanecerão acesos.

Quando o temporizador chegar a zero, o forno irá desligar e irá soar um alarme sonoro. O símbolo “A” e irão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla no temporizador para parar o som. O símbolo irá desaparecer e o temporizador irá voltar à função manual.

Programação totalmente automática

Esta função é utilizada para começar a cozinhar após um determinado período de tempo e para uma duração de tempo específica. Pode definir a hora final até 10 horas após a hora atual do dia. Prepare os alimentos para cozinhar e coloque-os no forno.

1. Seleccione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios.

1. Prima "MODE" (MODO) até ver "dur" e o símbolo => no ecrã. O símbolo "A" irá piscar.

1. Seleccione o período de tempo de cozedura desejado utilizando os botões "+" e "-"

1. A hora atual irá reaparecer no ecrã e os símbolos “A”, e permanecerão acesos.

1. Prima "MODE" (MODO) até ver "end" (fim) e o símbolo =>o ecrã. Os símbolos "A" e =>rão piscar.

1. Seleccione a hora de final desejada utilizando as teclas “+” e “-”.

1. Adicione o período de cozedura à hora atual do dia. Pode definir uma hora até 23 horas e 59 minutos depois disto.

1. A hora atual irá reaparecer no ecrã e os símbolos "A", e permanecerão acesos.

O tempo operativo irá ser calculado e o forno irá arrancar automaticamente para que a cozedura termine na hora de término definida. Quando o temporizador chegar a zero, o forno irá desligar, irá soar um aviso sonoro e os símbolos “A” e Ærão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla para parar o som. O símbolo irá desaparecer e o temporizador irá voltar à função manual.

Ajuste de Som

Para ajustar o volume de som do aviso sonoro audível, enquanto é exibida a hora do dia atual, prima e mantenha premido o botão “-” durante 1 a 2 segundos até que seja emitido um sinal sonoro. Depois disto, sempre que o botão “-” é premido, irá soar um sinal diferente. Existem três tipos diferentes de sinais sonoros. Seleccione o som desejado e não prima quaisquer outros botões. Após um curto período de tempo, o som selecionado será guardado. Acessórios

Grelha EasyFix

Antes da primeira utilização, limpe bem os acessórios com água morna, detergente e um pano limpo macio.

- Insira o acessório na posição correta dentro do forno.

- Deixe pelo menos 1 cm de espaço entre a cobertura da ventoinha e os acessórios.

- Tenha cuidado ao remover os utensílios de cozinha e/ou acessórios do forno. Refeições ou acessórios quentes podem provocar queimaduras.

- Os acessórios podem deformar-se com o calor. Assim que tiverem arrefecido, recuperarão o aspeto e desempenho original.

- Os tabuleiros e as grelhas podem ser colocados em qualquer nível de 1 a 5.

- As calhas telescópicas podem ser posicionadas nos níveis T1, T2, 3, 4, 5.

- O nível 3 é recomendado para a cozedura de nível único.

- O nível T2 é recomendado para a cozedura de nível único com calhas telescópicas.

- A grelha de espeto deve ser colocada no nível 3.

- O nível T2 é usado para colocar a grelha de espeto com as calhas

telescópicas.

****Os acessórios podem diferir em função do modelo comprado.

Tabuleiro Fundo

O tabuleiro fundo é mais adequado para cozinhar guisados.

Coloque o tabuleiro em qualquer calha e empurre-o até ao final para se certificar de que está colocado corretamente.

O tabuleiro pequeno é mais adequado para cozinhar bolos.

Coloque o tabuleiro no centro de uma rede de arame.

A rede de arame deverá ser utilizada para grelhar ou para processar alimentos em recipientes que podem ir ao forno.

Coloque a grelha corretamente em qualquer suporte de prateleira correspondente na cavidade do forno e empurre-a até ao fim.

Em alguns casos, aquando da cozedura, poderá surgir condensação no vidro interior da porta do forno. Isto não é uma avaria do produto.

Abra a porta do forno para a posição de grelhar e deixe-a nessa posição durante 20 segundos.

A água irá cair para o coletor.

Refresque o forno e limpe o interior da porta com uma toalha seca. Este procedimento deverá ser realizado com regularidade.

5. LIMPEZA E MANUTENÇÃO

5.1. LIMPEZA

NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de realizar a limpeza.

Instruções Gerais

• Verifique se os materiais de limpeza são os adequados e recomendados pelo fabricante antes de os utilizar no seu eletrodoméstico.
• Utilize detergentes em creme ou líquidos que não contenham partículas. Não utilize cremes cáusticos (corrosivos), pós de limpeza abrasivos, palha de aço ou ferramentas rígidas uma vez que estas podem danificar as superfícies do fogão.

Não utilize detergentes que contenham partículas uma vez que

estas poderão arranhar o vidro, as partes esmaltadas e/ou pintadas do seu eletrodoméstico.

- Se houver derrame de quaisquer líquidos, limpe-os imediatamente para evitar que as partes fiquem danificadas.

Não utilize detergentes de vapor para limpar qualquer parte do eletrodoméstico.

Limpar o Interior do Forno

• O interior dos fornos esmaltados é mais bem limpo quando o forno está quente.
• Limpe o forno com um pano suave embebido em água com sabão após cada utilização. Depois, limpe novamente o forno com um pano húmido e seque-o.
• Poderá necessitar de utilizar material de limpeza líquido ocasionalmente para limpar, na totalidade, o forno.

• Limpe as partes de vidro do seu eletrodoméstico com regularidade.
• Utilize um detergente limpa-vidros para limpar o interior e o exterior das partes de vidro. Depois, enxague e seque-as adequadamente com um pano seco.

Limpar as Partes em Aço Inoxidável (se disponíveis)

• Limpe as partes em aço inoxidável do seu eletrodoméstico com regularidade.
• Limpe as partes em aço inoxidável com um pano suave embebido em água. Depois, seque-as adequadamente com um pano seco.

Não limpe as partes em aço inoxidável enquanto ainda estão quentes da cozedura.

Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do aço inoxidável durante um o período de tempo.

Limpeza de superfícies pintadas (se disponível)

- Nódoas de tomate, polpa de tomate, ketchup, limão, derivados de óleo, leite, alimentos açucarados, bebidas açucaradas e café devem ser imediatamente limpas com um pano embebido em água morna. Caso estas manchas não sejam limpas e forem deixadas a secar nas superfícies, NÃO devem ser esfregadas com objetos duros (objetos pontiagudos, esfregões de palha de aço e plástico, esponjas para lavar loiça que possam danificar a superfície) ou produtos de limpeza que contenham elevados níveis de álcool, tira-nódoas, desengordurantes, produtos químicos abrasivos para a superfície. Caso contrário, poderá provocar a corrosão das superfícies pintadas a pó e o aparecimento de manchas. O fabricante não será responsabilizado por quaisquer danos causados pela utilização indevida de produtos e métodos de limpeza.

Remoção do Vidro Interior

Deve remover o vidro da porta do forno antes de limpeza, tal como indicado abaixo.

1. Empurre o vidro na direção de B e retire-o do suporte de localização (x). Puxe o vidro na direção de A.

Substituir o vidro interior:

1. Empurre o vidro na direção e debaixo do suporte de localização (y) na direção de B.

1. Coloque o vidro debaixo do suporte de localização (x) na direção de C.

Se a porta do forno for uma porta de forno de vidro triplo, a camada de vidro tripla pode ser removida da mesma a que a segunda camada de vidro.

Remoção da Porta do Forno

Antes de limpeza o vidro da porta do forno, deverá remover a porta do forno, tal como indicado abaixo.

1. Abrir a porta do forno.

1. Abrir o suporte de selim (a) (com a ajuda de uma chave de fendas) até à posição final.

1. Fechar a porta até quase atingir a posição de fecho total e retire a porta puxando-a na sua direção.

Remoção da Prateleira de Rede

Para remover a calha de rede, puxe a calha de rede tal como indicado na imagem. Após a libertar dos clipes (a), levante-a.

NOTA: A manutenção deste eletrodoméstico deverá ser realizada as por uma pessoa de serviço izada ou por um técnico qualificado.

Mudar a Lâmpada do Forno

NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de ar o eletrodoméstico.

• Retire a lente do vidro e depois retire a lâmpada.
• Insira a nova lâmpada (resistente a 300 °C) para substituir a lâmpada que removeu (230 V, 15-25 Watt, Tipo E14).
• Substitua a lente do vidro e o seu forno está pronto a ser utilizado.
• O produto contém uma fonte de luz de classe de eficiência energética G.
• A fonte de luz não pode ser substituída pelo usuário final. É necessário serviço pós-venda.
• A fonte de luz incluída não se destina a ser utilizada noutras aplicações.

Fonte de luz substituível por um profissional

A lâmpada foi criada especificamente para ser utilizada em eletrodomésticos de cozinha. Não é adequada para

iluminar uma divisão da casa.

6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE

6.1. RESOLUÇÃO DE PROBLEMAS

Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado.

Problema Causa	Possível Solução
O forno não liga. A alimentação elétrica está desligada.		Verifique se existe alimentação elétrica.Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar.
Não há calor ou o forno não aquece.	O controlo de temperatura do forno está incorretamente definido.A porta do forno foi deixada aberta.	Verifique se o botão giratório de controlo de temperatura do forno está definido corretamente.
A luz do forno (se disponível) não funciona.	A lâmpada está avariada.A alimentação elétrica está desconectada ou desligada.	Substitua a lâmpada de acordo com as instruções indicadas.Certifique-se de que a alimentação elétrica está ligada à tomada na parede.
O cozinhar é uniforme dentro do forno.	As prateleiras do forno estão incorretamente posicionadas.	Verifique se estão as temperaturas recomendadas e as posições da prateleira são as recomendadas.Não abra, de forma frequente, a porta a menos que esteja a cozinhar algo que precise de ser virado. Se abrir a porta do forno com frequência, a temperatura interior será inferior e isto afetará os resultados do seu cozinhado.
Os botões do temporizador não podem ser premidos adequadamente.	Existe material estranho preso entre os botões do temporizador.Modelo tátil: existe humidade no painel de controlo.A função de bloqueio de tecla está definida.	Remova o material estranho e tente novamente.Remova a humidade e tente novamente.Verifique se a função de bloqueio de tecla está definida.
A ventoinha do forno (se disponível) é ruidosa.	As prateleiras do forno estão a vibrar.	Verifique se o forno está nivelado.Verifique se as prateleiras e qualquer material de cozedura não estão a vibrar ou em contacto com o painel traseiro do forno.

6.2. TRANSPORTE

Se necessitar de transportar o produto, utilize a embalagem do produto original e transporte-o utilizando a caixa original. Siga os sinais de transporte indicados na embalagem. Ponha fita-cola em todas as partes independentes do produto para evitar danos no produto durante o transporte.

Se não tiver a embalagem original, prepare uma caixa de transporte para que o eletrodoméstico, especialmente as superfícies exteriores do produto, fique protegido contra ameaças externas.
