Tipo de Produto	Fogão a Gás (Independente)
Marca	New Pol
Modelo	NWC55BX
Dimensões (A x L x P)	85-90 cm x 50 cm x 50 cm
Pés Ajustáveis	Sim, elevação de até 30 mm
Tipos de Gás Suportados	Gás Natural (GN) e GLP (Propano/Butano)
Queimadores do Fogão	4 queimadores a gás: 1 Rápido/Wok (panela 22-26 cm), 2 Semi-rápidos (14-22 cm), 1 Auxiliar (12-18 cm)
Queimador do Forno	Termostato do forno a gás, 2,1 kW
Queimador do Gril	Queimador do gril a gás, 2 kW, requer porta semiaberta
Capacidade do Forno	Aprox. 55 litros
Posições da Grade do Forno	5 níveis
Ignição	Ignição manual (fósforo/isqueiro) ou vela de ignição opcional
Dispositivo de Segurança contra Falha de Chama	Sim, nos queimadores do fogão (opcional) e nos queimadores do forno/gril
Lâmpada do Forno	25 W, 230 V, E14, substituível
Revestimento Catalítico	Sim, na cavidade do forno para autolimpeza
Limpeza	Esmalte, aço inoxidável, tampa de vidro; lavar à mão as peças do queimador
Gaveta	Gaveta de armazenamento inferior
Acessórios Inclusos	Grade de arame, bandeja funda, escudo térmico do gril, espeto para assar
Distâncias de Instalação	Folga mín. 2 cm, 65 cm acima do fogão com coifa, 70 cm sem
Classe de Eficiência Energética	Não especificada (classe A estimada)
Disponibilidade de Peças de Reposição	Peças de reposição originais de assistência autorizada
Peso do Produto	Aprox. 45 kg

Perguntas frequentes - NWC55BX NEW POL

Como acender os queimadores a gás do meu fogão New Pol NWC55BX?

Para ignição manual, pressione e gire o botão no sentido anti-horário até o máximo, então aproxime um fósforo ou isqueiro próximo ao queimador. Para queimadores do fogão, aproxime a chama à circunferência superior. Para o queimador do forno, use o orifício de ignição na frente esquerda. Para o queimador do gril, gire o botão no sentido horário até o símbolo do gril, mantenha pressionado e acenda próximo aos orifícios do queimador.

Quais tipos de gás posso usar com este fogão?

O fogão suporta tanto Gás Natural (GN) quanto GLP (propano/butano). Ele vem pré-configurado para o tipo de gás do país de destino, mas pode ser convertido por um técnico autorizado usando o kit de injetores fornecido. Verifique a etiqueta no aparelho para pressões de gás específicas.

Como limpar o forno e o fogão?

Para o forno, limpe morno com água e sabão e um pano macio; evite limpadores abrasivos. Os revestimentos catalíticos se autolimpam em altas temperaturas (250°C por 1 hora). Para o fogão, levante as tripés, tampas e coroas dos queimadores; lave-os em água morna com sabão, enxágue e seque completamente. Não use esponjas metálicas nem deixe entrar água nos copos dos queimadores.

O que fazer se o forno não aquecer?

Verifique se o forno está conectado e a energia ligada. Certifique-se de que o botão do forno está ajustado para uma temperatura. Verifique o fornecimento de gás: para GLP, verifique se o cilindro está vazio. Se o queimador acender mas apagar, o dispositivo de segurança contra falha de chama pode estar ativado; aguarde 90 segundos antes de reacender. Se o problema persistir, contate a assistência autorizada.

Posso usar o queimador do gril com a porta do forno fechada?

Não, deve manter a porta do forno parcialmente aberta (aproximadamente 30°) e usar sempre o escudo térmico do gril que acompanha o produto. Nunca feche a porta quando o queimador do gril estiver ligado, pois isso pode causar superaquecimento e risco de incêndio.

Como converter o fogão de um tipo de gás para outro?

A conversão de gás deve ser feita por um técnico autorizado. O processo inclui substituir os injetores dos queimadores do fogão, forno e gril pelos do kit de conversão, e ajustar o parafuso de desvio para chama mínima. Consulte o manual para diâmetros dos injetores e configurações de ajuste.

Quais são os tamanhos corretos de panelas para os queimadores do fogão?

Use panelas de fundo chato com diâmetro apropriado: Queimador Rápido/Wok: 22-26 cm; Queimadores Semi-rápidos: 14-22 cm; Queimador Auxiliar: 12-18 cm. Certifique-se de que a chama não ultrapasse a base da panela para evitar danos nos cabos e desperdício de energia.

Como substituir a lâmpada do forno?

Desconecte o aparelho da fonte de alimentação e deixe esfriar. Remova a lente de vidro, remova a lâmpada antiga e substitua por uma nova lâmpada de 230V, 25W, E14 classificada para 300°C (lâmpada de forno). Reinstale a lente de vidro. A lâmpada é específica para aparelhos de cozinha domésticos.

Por que o queimador do fogão tem chamas amarelas ou instáveis?

Verifique se a tampa e a coroa do queimador estão montadas corretamente após a limpeza. Certifique-se de que nenhum líquido entrou no copo do queimador. Se o problema persistir, a pressão do gás pode estar incorreta ou o injetor pode estar obstruído. Desligue o gás, ventile o ambiente e contate a assistência autorizada.

Quais recursos de segurança o New Pol NWC55BX possui?

O fogão inclui dispositivos de segurança contra falha de chama nos queimadores do forno e gril (e opcionalmente nos queimadores do fogão), suportes estabilizadores para evitar tombamento e uma tampa de vidro que deve ser fechada apenas após o fogão esfriar. Também possui um recurso de segurança que impede o funcionamento se a superfície estiver rachada. Crianças menores de 8 anos devem ser supervisionadas.

MANUAL DE UTILIZADOR NWC55BX NEW POL

FUNCIONAMENTO E INSTALAÇÃO INSTRUÇÕES PARA FOGÃO A GÁS NÃO ENCASTRÁVEL

O nosso objectivo é oferecer produtos de elevada qualidade que excedam as suas expectativas. O seu aparelho é produzido em instalações modernas sendo especial e cuidadosamente testado em relação à qualidade.

Este manual é elaborado de modo a ajudá-lo a usar o seu aparelho, que é fabricado com a mais recente tecnologia, com confiança e máxima eficiência.

Antes de usar o seu aparelho, este manual deverá ser lido cuidadosamente, porque inclui a informação básica para uma instalação, manutenção e uso correctos e seguros. Para a instalação do seu produto, deverá ser contactada a Assistência Autorizada mais próxima.

Declaração de conformidade

Declaramos que os nossos produtos cumprem as Diretivas Europeias, Decisões e Regulamentos aplicáveis e os requisitos enumerados nas referências normalizadas.

CE

CONTEÚDO

1. BREVE APRESENTAÇÃO DO PRODUTO
2. AVISOS
3. INSTALAÇÃO E PREPARAÇÕES PARA USO

3.1 Espaço onde o aparelho vai ser instalado
3.2 Instalação do produto
3.3 Ajustamento dos pés
3.4 Ligação do gás
3.5 Ligação eléctrica e segurança
3.6 Conversão do gás

1. USO DO SEU PRODUTO

4.1 Uso de queimadores de gás

4.1.1 Controlo dos queimadores da placa
4.1.2 Controlo dos queimadores do forno
4.1.3 Controlo do queimador do grelhador

4.2 Acessórios usados no forno

1. LIMPEZA E MANUTENÇÃO

5.1 Limpeza
5.2 Manutenção

1. ASSISTÊNCIA E MANUTENÇÃO

6.1 Resolução básica de problemas antes de contactar a assistência
6.2 Informação relacionada com o transporte

1. BREVE APRESENTAÇÃO DO PRODUTO

MODELO	PROFUN-DIDADE (cm)	LARGURA (cm)	ALTURA (cm)
YG 55	50	50	85/90

Listas dos Componentes:

1- Tampa
2- Placa de cozinha
3- Painel de Comando
4- Pega da Porta do Forno
5-Tampa da Gaveta
6- Pés Ajustáveis

7- Porta do Forno

8- Tabuleiro do Forno

10- Queimador do Grelhador
11- Lâmpada do Forno
12- Queimador Semi-Rápido
13- Queimador Rápido
14- Queimador Auxiliar
15- Suporte para Panela
16- Queimador Semi-Rápido

2. AVISOS DE SEGURANÇA

LER COMPLETA E CUIDADOSAMENTE ESTAS INSTRUÇÕES ANTES DE UTILIZAR O APARELHO, E MANTENHA AS MESMAS NUM LOCAL ADEQUADO PARA CONSULTA QUANDO NECESSÁRIO.

ESTE MANUAL ESTÁ PREPARADO CONJUNTAMENTE PARA MAIS DO QUE UM MODELO. O SEU APARELHO PODE NÃO TER ALGUMAS DAS FUNÇÕES MENCIONADAS NESTE MANUAL. PRESTAR ESPECIAL ATENÇÃO QUANDO ESTIVER A LER O MANUAL DE FUNCIONAMENTO.

Advertências gerais de segurança:

Este aparelho pode ser usado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de conhecimento e experiência, se forem supervisionadas ou se receberem formação relativamente à utilização do aparelho de uma forma segura e se compreenderem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção por parte do utilizador não devem ser realizadas por crianças sem serem supervisionadas.

AVISO: O aparelho e as respectivas partes acessíveis aquecem durante a utilização. Deve tomar as devidas precauções para evitar tocar nos elementos de aquecimento. As crianças com idade inferior a 8 anos devem ser mantidas afastadas a menos que sejam continuamente supervisionadas.

AVISO: Cozinhar numa placa com gordura ou óleo sem supervisão pode ser perigoso e pode dar origem a um incêndio. NUNCA tentar apagar um incêndio com água, mas deve desligar o aparelho e depois cobrir a chama por ex. com uma tampa ou com um cobertor anti-incêndio.

2. AVISOS

AVISO: Perigo de incêndio: não guardar itens nas superfícies de cozedura.

AVISO: Se a superfície estiver fendida, desligue o produto para prevenir a possibilidade de choques eléctricos.

Para as placas com tampa, remover os salpicos da tampa antes de abrir. E também deve deixar a superfície da placa deve arrefecer antes de fechar a tampa.

O aparelho não foi concebido para funcionar com um temporizador externo ou com um sistema de controlo remoto separado.

De modo a impedir a queda do aparelho, devem ser utilizados suportes estabilizadores.

Durante a utilização, o aparelho fica quente. Deve tomar as devidas precauções para não tocar os elementos quentes dentro do forno.

Durante a utilização, as pegas mantidas durante curto período de tempo em utilização normal, podem ficar quentes.

Não utilizar agentes de limpeza abrasivos ou raspadores metálicos para limpar o vidro da porta do forno porque a superfície pode ficar danificada e o vidro riscado, o que pode resultar na quebra do vidro ou em danos na superfície.

Não utilizar um agente de limpeza a vapor para limpar o aparelho.

AVISO: Verifique se o aparelho está desligado antes de substituir a lâmpada para prevenir eventuais choques eléctricos.

CUIDADO: As partes acessíveis podem estar quentes quando está a cozinhar ou o grelhador está em funcionamento. Deve manter as crianças afastadas do aparelho.

O seu aparelho é produzido de acordo com as normas e regulamentações locais e internacionais aplicáveis.

Os trabalhos de manutenção e de reparação devem apenas ser realizados por técnicos de reparação autorizados. Os trabalhos de instalação e reparação que forem realizados por pessoal técnico não autorizado podem constituir um perigo para si. É perigoso alterar ou modificar seja de que modo for as especificações do aparelho.

Antes de instalar, verificar se as condições de distribuição local (tipo de gás e pressão de gás ou tensão eléctrica e frequência) e se as regulações do aparelho são compatíveis. As condições de ajuste deste produto estão indicadas na etiqueta.

CUIDADO: Este aparelho destina-se apenas para cozinhar alimentos e é concebido apenas para uso doméstico interior e não deve ser utilizado para outra finalidade ou para qualquer outra aplicação, seja para uso não-doméstico ou comercial ou para aquecimento de espaços.

Não tentar levantar ou deslocar o aparelho puxando pela pega da porta.

Este aparelho não está ligado a nenhum dispositivo de exaustão de produtos de combustão. O produto deve ser instalado e ligado de acordo com as normas de instalação actuais. Deve dar uma atenção particular aos principais requisitos relacionados com a ventilação. (Apenas para aparelhos a gás)

Se o queimador não se acender após 15 segundos, deve parar a utilização do aparelho e abrir a porta e/ou aguardar pelo menos 1 minuto antes de tentar acender novamente o queimador. (Apenas para aparelhos a gás)

Estas instruções são apenas válidas se o símbolo do país aparecer no aparelho. Se o símbolo não aparecer no aparelho, é necessário consultar a informação técnica que fornecerá as instruções necessárias relativamente à modificação do aparelho e às condições de utilização do país. (Apenas para aparelhos a gás)

Para sua segurança, foram aplicadas todas as possíveis medidas de segurança. Uma vez que o vidro pode partir-se, deve ter cuidado quando o está a limpar par evitar fazer riscos. Evitar dar pancadas ou impactos no vidro com acessórios.

Assegurar que o cabo de alimentação não fica entalado durante a instalação. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, o respectivo agente de serviço ou uma pessoa qualificada para prevenir danos.

Quando a porta do forno está aberta, não deixar as crianças subir ou sentar-se na mesma.

Avisos de instalação:

Não utilizar o aparelho sem este estar completamente instalado.

O aparelho deve ser instalado e colocado em funcionamento por um técnico autorizado. O fabricante não pode ser considerado responsável por eventuais danos provocados por uma colocação e instalação incorrecta do aparelho efectuadas por pessoas não autorizadas.

Quando retirar o aparelho da embalagem, verificar se não foi danificado durante o transporte. Se constatar algum dano, não utilizar o aparelho e contactar imediatamente o serviço autorizado de manutenção. Como os materiais utilizados para a embalagem (nylon, agrafos, esponja...etc.) podem causar efeitos nocivos nas crianças, devem ser recolhidos e removidos de imediato.

Proteger o seu aparelho contra os efeitos atmosféricos. Não o expor à luz solar, chuva, neve...etc.

Os materiais à volta do aparelho (estrutura de protecção exterior) devem ter capacidade para suportar temperaturas mínimas de 100°C.

Durante a utilização:

Quando utilizar o forno pela primeira vez, pode surgir um certo odor proveniente dos materiais de isolamento e dos elementos que aquecem. Por isso, antes de utilizar o seu forno, utilize-o vazio na temperatura máxima e durante 45 minutos.

Ao mesmo tempo, deve arejar correctamente o local onde o aparelho está instalado.

Durante a utilização, a superfície exterior e interior do forno ficam quentes.

Quando estiver a operar com a porta do forno, afaste-se para evitar o vapor quente que sai do mesmo. Há o perigo de queimaduras.

Não colocar materiais inflamáveis ou combustíveis, dentro ou junto do aparelho quando este estiver em funcionamento.

Usar sempre luvas para retirar e substituir alimentos dentro do forno.

Não deixar o fogão sem vigilância quando cozinhar com óleos sólidos ou líquidos. Podem incendiar-se em condições de aquecimento extremo. Nunca verter água por cima das chamas que forem originadas pelo óleo. Tapar a caçarola ou a frigideira com a respectiva tampa de modo a conter a chama que surgiu nesta situação e desligar o fogão.

Posicionar sempre as panelas sobre o centro da zona de cozedura, e rodar as pegas para uma posição segura de modo a que as mesma não caiam ou não fiquem instáveis.

Se n utilizar o aparelho durante um longo período de tempo, este deve ser completamente desligado. Manter o interruptor principal desligado. E quando não utilizar o aparelho, manter a válvula do gás fechado.

Assegurar que os botões de controlo do aparelho estão sempre na posição "0"(desligado) quando este não está a ser utilizado.

Os tabuleiros inclinam-se quando são retirados. Ter cuidado para não derramar líquido quente.

2. AVISOS

CUIDADO: A utilização de aparelhos de cozinha que funcionam a gás conduz à produção de calor, humidade e produtos de combustão no local onde estão instalados. Assegurar que as cozinhas são bem ventiladas especialmente quando o aparelho está em uso, manter os orifícios de ventilação natural abertos ou instalar um dispositivo de exaustão mecânica (exaustor mecânico). (Apenas para aparelhos a gás)

Uma utilização intensiva intensiva do produto pode implicar uma ventilação adicional, por exemplo a abertura de uma janela, ou uma ventilação mais eficaz, por exemplo aumentar o nível da ventilação mecânica, se existir. (Apenas para aparelhos a gás)

Quando utilizar o queimador do grelhador, deve manter a porta do forno aberta e utilizar sempre a placa do deflector do grelhador fornecida com o aparelho.

Nunca utilizar o queimador do grelhador com a porta do forno fechada. (Apenas para aparelhos a gás)

CUIDADO: As tampas de vidro podem rachar quando aquecem.

Desligar todos os queimadores antes de fechar a tampa. Deve também permitir que a superfície da placa arrefeça antes de fechar a tampa.

Quando a porta ou a estufa estão abertas, não deixar nada em cima das mesmas. Porque pode desequilibrar o aparelho ou partir a porta.

Não colocar objectos pesados ou inflamáveis, ou produtos inflamáveis (nylon, saco de plástico, papel, tecido...etc.) dentro da estufa. Isto inclui os utensílios de cozinha com acessórios de plástico (por ex. pegas).

Não pendurar toalhas, panos de cozinha ou outros panos no aparelho ou nas suas pegas.

Durante a limpeza e manutenção:

Desligar o aparelho antes de operações como a de limpeza ou manutenção.

Pode fazê-lo depois de desligar o aparelho ou depois de desligar os interruptores principais.

Não remover os botões de controlo para limpar o painel de controlo.

PARA UMA UTILIZAÇÃO EFICIENTE E SEGURA DO APARELHO, RECOMENDAMOS QUE SEJAM SEMPRE UTILIZADAS AS PEÇAS DE SUBSTITUIÇÃO ORIGINAIS E CONTACTAR APENAS OS NOSSOS SERVIÇOS DE ASSISTÊNCIA AUTORIZADOS SE NECESSÁRIO.

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

Este fogão moderno, funcional e prático, que foi fabricado com peças e materiais da mais elevada qualidade, irá ao encontro das suas necessidade de cozinhar em todos os aspectos. Este manual tem de ser obrigatoriamente lido, de modo a que não existam problemas futuros e a que possam ser obtidos resultados satisfatórios. A informação seguinte inclui as regras exigidas para procedimentos de instalação e reparação correctos. Devem ser lidas em especial pelo técnico que vai instalar o aparelho.

Para a instalação do seu produto, contactar a Assistência Autorizada.

3.1 Espaço onde o aparelho vai ser instalado

• O seu produto deve ser instalado e usado num local onde exista sempre ventilação.
• Deve existir uma ventilação natural suficiente para permitir que seja utilizado gás no espaço em questão. O fluxo de ar médio deve vir directamente das condutas de admissão de ar que serão abertas nas paredes e que devem estar ligadas ao exterior.

- Estas condutas de admissão de ar devem ter pelo menos uma secção útil de 100 cm ² para circulação do ar fresco (podem ser abertas uma ou mais condutas de admissão de ar). Esta conduta (ou condutas) deve(m) estar abertas de modo a não serem bloqueadas. Devem de preferência estar colocadas próximo da base e no lado oposto da saída de fumos dos gases queimados. Se não for possível abrir estas ventilações no local onde o aparelho está colocado, o ar necessário pode também ser obtido a parir da sala ao lado, desde que esse local não seja um quarto de dormir ou um local perigoso. Neste caso, a "sala ao lado" deve ser ventilada conforme é exigido.

Descarga dos Fumos de Combustão do Local

Os aparelhos para cozinhar que funcionam a gás fazem a exaustão dos resíduos de gases queimados directamente para o exterior ou através de exaustores do fogão que estejam ligados a uma chaminé com saída directa para o exterior. Se concluir não ser possível instalar um exaustor de fogão, é necessário instalar uma ventoinha eléctrica na janela ou na parede que tem acesso a ar natural. Esta ventoinha eléctrica deve ter a capacidade de substituir o ar ambiente da cozinha 4-5 vezes do seu próprio volume por hora.

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

3.2 Instalação do produto

Existem alguns factores aos quais deve ser dada atenção quando se está a fazer a instalação do produto. Deve ser garantido todo o cuidado na instalação do produto. Deve ser prestada especial atenção às nossas instruções abaixo de modo a evitar quaisquer problemas e/ou situações perigosas que possam ocorrer mais tarde.

• O aparelho deve ser colocado próximo de outros móveis na condição que na área onde o forno vai ser colocado, a altura do móvel não exceda a altura do painel do fogão.
• Prestar especial atenção para não colocar o fogão próximo do frigorífico, não podem existir materiais inflamáveis tal como cortinados, vestuário impermeável, etc, que começam a arder rapidamente.
• É exigido que exista pelo menos um espaço livre de 2cm à volta do produto para circulação de ar.
• O mobiliário próximo do produto deve ser fabricado em material resistente a temperaturas superiores a 80°C.
• Se o mobiliário da cozinha for mais alto que a placa de cozinha, deve estar afastado das partes laterais do fogão, pelo menos 10cm.

As alturas mínimas a partir do suporte da panela e e a partir dos armários de cozinha para os exautores do fogão com o ventilador por cima do produto, são mostradas na figura 5. Portanto, o exaustor do fogão deve estar a uma altura mínima de 65 cm a partir do suporte para panela. Se não existir exaustor do fogão, esta altura não deve ser inferior a 70 cm.

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

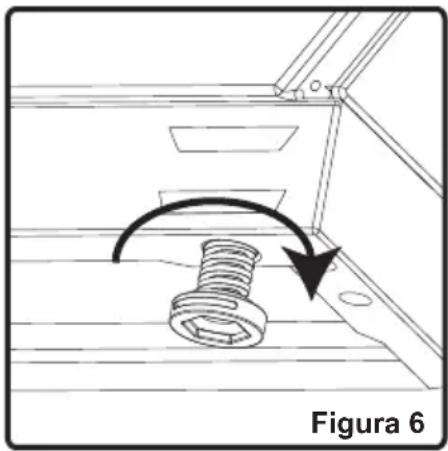

3.3 Ajustamento dos pés

O seu produto assenta em 4 pés ajustáveis. Quando o produto é colocado no local onde vai ser utilizado, verificar se o produto está nivelado. Se não estiver nivelado, podem ser feitos ajustamentos rodando os pés no sentido dos ponteiros do relógio conforme seja necessário. É possível levantar o aparelho um máximo de 30mm através dos pés. Se os pés estiverem ajustados adequadamente, não mover o aparelho arrastando-o, deve ser movido levantando-o.

3.4 Ligação do gás

Ligação do gás e verificação de fugas

A ligação do aparelho deve ser executada de acordo com as normas locais e internacionais e as regulamentações aplicáveis. Na tabela de dados técnicos pode ser encontrada informação relacionada com os tipos de gás adequados e os injectores de gás adequados. Se a pressão do gás usado for diferente dos valores indicados ou não for estável na sua área, pode ser necessário instalar um regulador de pressão na admissão do gás. É com toda a certeza necessário contactar a assistência autorizada para realizar estes ajustamentos.

Os pontos que têm de ser verificados durante a montagem do tubo flexível

Se a ligação do gás for para ser feita através dum tubo flexível ligado à entrada de gás do aparelho, este deve igualmente ser fixado com um colar de tubo. O aparelho deve ser ligado com uma mangueira durável, curta de modo a que fique o mais próximo possível da alimentação do gás. O comprimento máximo permitido para a mangueira é de 1,5 m. A mangueira que fornece o gás ao aparelho deve ser substituída anualmente, para sua segurança.

A mangueira deve ser mantida afastada de áreas que possam aquecer a temperaturas superiores a 50°C. A mangueira não pode estar furada, curvada ou dobrada. Deve estar afastada de cantos cortantes, objectos móveis e não pode estar defeituosa. Antes de montar, deve ser verificado se não existe nenhum defeito de fabrico.

Quando o gás é ligado, todas as peças de ligação e a mangueira devem ser verificadas com água com sabão ou fluidos de verificação de fugas. Não usar chama viva para verificar a fuga de gás. Todos os componentes de metal usados durante a ligação do gás devem estar isentos de ferrugem. Verificar igualmente as datas de validade de todos os componentes a serem utilizados.

Os pontos que têm de ser verificados durante a fixação da montagem de ligação do gás

Para montar uma ligação de gás fixa (a ligação de gás feita através de roscas, por ex. uma porca), existem métodos diferentes usados em países diferentes. As peças mais comuns são fornecidas com o seu aparelho. Qualquer outra peça pode ser fornecida como peça sobressalente.

Durante as ligações manter sempre a porca no colector fixo do gás, enquanto roda a parte contrária, Usar uma chave fixa de tamanho adequado para uma ligação segura. Para todas as superfícies entre os diferentes componentes, usar sempre os vedantes fornecidos com o kit de conversão do gás. Os vedantes usados durante a ligação devem igualmente ser aprovados para serem usados em ligações de gás. Não usar vedantes chumbados para ligações de gás.

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

Ter em atenção que este aparelho está pronto a ser ligado à alimentação do gás no país para o qual foi produzido. O principal país de destino está indicado na tampa da parte de trás do aparelho. Se for necessário usar o aparelho num outro país, podem ser necessárias algumas das ligações abaixo indicadas. Nesse caso, verificar quais as peças de ligação e adquiri-las para executar uma ligação segura.

É necessário contactar a assistência autorizada de modo a poder efectuar as ligações de gás adequadamente e em conformidade com as normas de segurança.

ATENÇÃO! É absolutamente interdito o uso de fósforos ou isqueiro para controlo da fuga de gás.

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

3.6 Conversão do gás

Cuidado: Devem ser executados pelo técnico da assistência autorizada os seguintes procedimentos.

O seu aparelho está ajustado para funcionar a gás GPL/GN. Os queimadores de gás podem ser adaptados para os diferentes tipos de gás, substituindo os respectivos injectores e ajustando a altura mínima de chama adequada para o gás em uso. Para este efeito, devem ser executados os seguintes procedimentos:

Alterar os injectores:

• Bloquear o abastecimento de gás e desligar da corrente eléctrica.

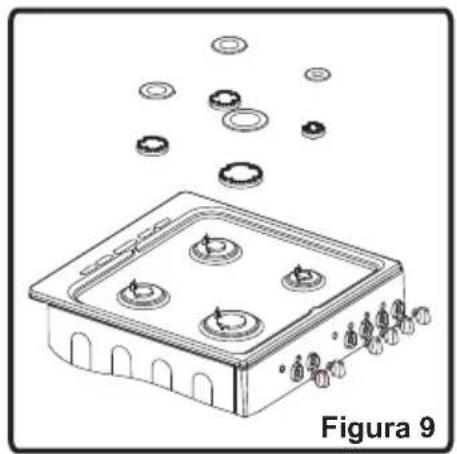

• Remover o espelho do queimador e o adaptador (Figura 9).
• Desaparafusar os injectores. Para isso, usar uma chave de fendas de 7mm (Figura 10).
• Substituir os injectores por outros do kit de conversão de gás, com os diâmetros correspondentes adequados ao tipo de gás que vai ser usado, de acordo com a tabela informativa (que também é fornecido no kit de conversão de gás).

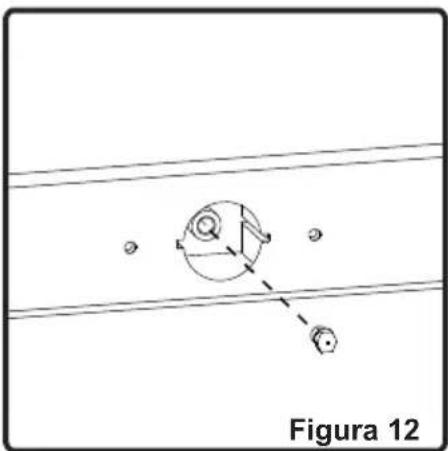

Injectores do Forno/Grelhador:

Os injectores do forno e do grelhador são montados com um único parafuso que está localizado na extremidade do queimador. Para os queimadores do grelhador, o parafuso já está visível (Figura 11). Retirar o parafuso, puxar o queimador do grelhador para si e poderá ser visto o injector na superfície traseira da cavidade do forno (Figura 12).

Para queimadores de forno, abrir o compartimento da gaveta e poderá ser visualizado o parafuso de montagem por baixo do queimador (Figura 13). Retirar o parafuso, mover o queimador na diagonal e o injector pode ser visualizado na parte de trás da caixa do queimador (Figura 12).

Remover os injectores com uma chave de 7mm e substituir por outros do conjunto sobressalente, com os diâmetros correspondentes adequados ao tipo de gás que vai ser usado, de acordo com a tabela informativa (que também é fornecida no kit de conversão de gás).

Ajustamento da posição de chama reduzida:

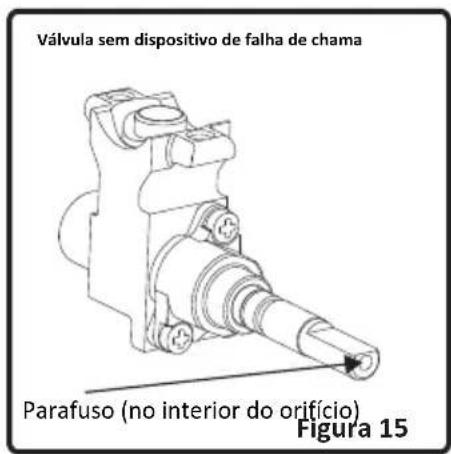

A altura da chama na posição mínima é ajustada com um parafuso de cabeça chata localizado na válvula. Para válvulas com dispositivo de falha de chama, o parafuso está localizado no lado da haste da válvula (Figura 14). Para válvulas sem dispositivo de falha de chama, o parafuso está localizado dentro da haste da válvula (Figura 15). Para o ajustamento mais fácil da chama reduzida, é conselhável retirar o painel de comando (e o micro-interruptor, se existir) durante o ajustamento.

3. INSTALAÇÃO E PREPARAÇÕES PARA USO

Para determinar a posição mínima, acender os queimadores e deixá-los na posição de mínimo. Remover com a ajuda de uma pequena chave de fendas o parafuso de derivação solto ou apertar num ângulo de 90 graus. Quando a chama tiver a altura de pelo menos 4mm, o gás está bem distribuído. Assegurar que a chama não se extingue quando passa da posição máxima para a posição mínima. Criar um vento artificial com a mão à volta da chama para verificar se as chamas se mantêm estáveis.

Para o queimador do forno, colocar o queimador do forno na posição mínima durante 5 minutos, depois abrir ou fechar a porta do forno 2-3 vezes para verificar a estabilidade da chama do queimador.

O ajustamento da posição de chama reduzida não é necessário para os queimadores do grelhador.

A posição do parafuso de derivação deve ser solta para conversão para GPL ou GN. Para conversão de GN para GPL o mesmo parafuso deve ser apertado. Assegurar que o aparelho está desligado da corrente eléctrica e que o alimentador de gás está aberto.

Para alguns países, o tipo de entrada de gás pode ser diferente para os gases GN/GPL. Nesse caso, remover os componentes e porcas de ligação actuais (se existirem) e ligar portanto o novo alimentador de gás. Em todas as condições, todos os componentes usados nas ligações de gás devem ser aprovados pelas autoridades locais e/ou internacionais. Em todas as ligações de gás, consultar a execução explicada anteriormente, de "Ligação do gás e verificação de fugas".

4. USO DO SEU PRODUTO

4.1 Uso de queimadores de gás

Acendimento dos queimadores

Para determinar qual o botão que comanda cada queimador, verificar o símbolo de posição por cima do botão.

- Acendimento manual dos queimadores de gás

Se o seu aparelho não estiver equipado com qualquer auxiliar de ignição ou no caso de existir uma falha na corrente eléctrica, devem ser seguidos os procedimentos abaixo indicados:

Queimadores de Placa: Para acender um dos queimadores, pressionar e rodar o respectivo botão no sentido contrário ao dos ponteiros do relógio para a posição máxima, aproximar do espelho do queimador um fósforo, uma pequena vela ou outro auxiliar manual. Afastar a fonte de ignição assim que seja observada uma chama estável.

Para o Queimador do Forno: Para acender o queimador do forno, pressionar e rodar o respectivo botão no sentido contrário ao dos ponteiros do relógio de modo que o botão fique na posição máxima, aproximar um fósforo, uma pequena vela ou outro auxiliar manual do orifício de ignição que está localizado no canto frontal esquerdo do queimador. Afastar a fonte de ignição assim que seja observada uma chama estável.

Para o Queimador do Grelhador: Para acender o queimador do grelhador, rodar a válvula do grelhador na posição dos ponteiros do relógio até que a marca no botão aponte para o sinal de grelhador. Depois, manter o botão pressionado e aproximar dos orifícios que estão localizados no queimador, um fósforo, uma pequena vela ou outro auxiliar manual. Afastar a fonte de ignição assim que seja observada uma chama estável.

Dispositivo de segurança da chama:

Queimadores da Placa (Se a sua placa estiver equipada com dispositivo de segurança do gás)

As placas equipadas com dispositivo de falha de chama proporcionam segurança no caso de a fama se extinguir acidentalmente. Se ocorrer uma tal circunstância, o dispositivo bloqueará as linhas dos queimadores de gás e evitará qualquer acumulação de gás não queimador. Aguardar 90 segundos antes de voltar a acender qualquer queimador de gás apagado.

Queimadores Forno/Grelhador

Não tendo em consideração o modelo do seu aparelho, todos os queimadores do forno estão equipados com um dispositivo de segurança do gás. Por esta razão, durante o acendimento, deve manter o botão do forno pressionado até observar chamas estáveis. Se as chamas se apagarem depois de soltar o botão, repetir de novo o mesmo procedimento. Se o queimador do forno não acender depois de manter o botão do queimador pressionado durante 30 segundos, abrir a porta do forno e não tentar reacender durante pelo menos 90 segundos. Quando as chamas do forno se apagarem acidentalmente, repetir o mesmo procedimento.

4.1.1 Controlo dos queimadores da placa

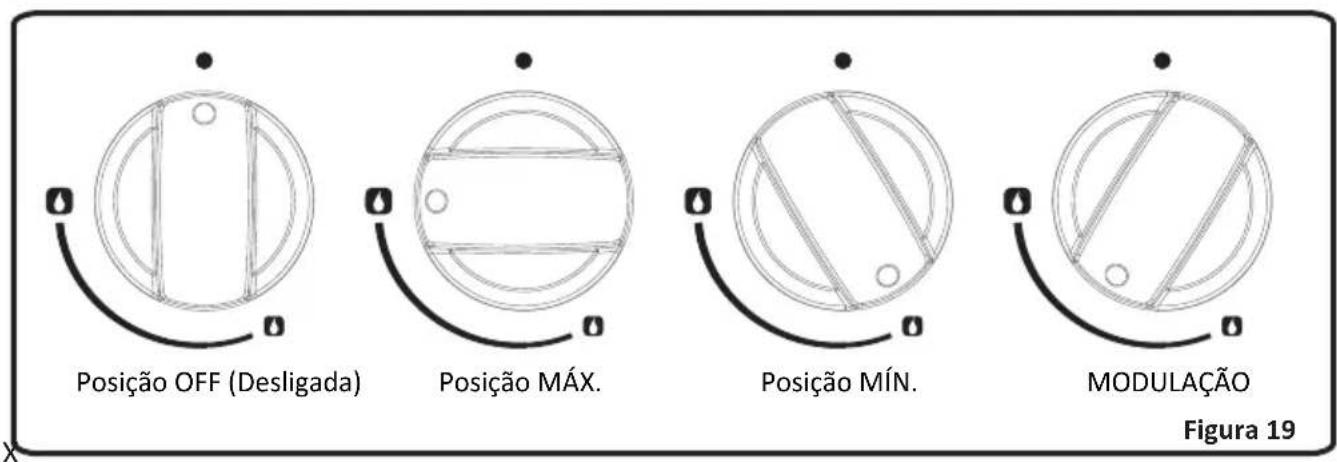

O botão tem 3 posições: Off(0), máximo (símbolo de chama maior) e mínimo (símbolo de chama pequena). Após acender o queimador na posição máxima, pode ajustar a altura da chama entre as posições máxima e mínima. Não colocar os queimadores em funcionamento quando a posição do botão está entre as posições de mínimo e de off.

Após o acendimento, verificar as chamas visualmente. Se observar chamas com a extremidade amarela, muito altas ou instáveis; desligar o fluxo de gás, e verificar a colocação dos espelhos e das coroas do queimador (Figura 20). Também assegurar que não entrou nenhum líquido para o interior das cabeças do queimador. Se a chama do queimador se apagar acidentalmente, desligar o queimador, ventilar a cozinha com ar fresco e não tentar reacender durante 90 segundos.

Quando for para desligar a placa, rodar o botão no sentido dos ponteiros do relógio de modo que o botão fique na posição "0" ou o marcador do botão aponte para cima.

4. USO DO SEU PRODUTO

A sua placa tem queimadores de diâmetros diferentes. A maneira mais económica de utilizar o gás é escolher os queimadores que correspondem ao tamanho da panela e colocar a chama na posição mínima quando esta estiver a ferver. É recomendado pôr sempre a tampa nas panelas.

Para obter o máximo desempenho dos queimadores principais, utilizar recipientes com fundos planos com os seguintes diâmetros. Usar recipientes mais pequenos do que as dimensões indicadas abaixo dará origem a perda de energia.

Quando os queimadores não são utilizados durante um longo período de tempo, desligar sempre a válvula principal de controlo do gás.

! AVISO:

• Utilizar panelas planas com uma base suficientemente espessa.
• Certificar se a base da panela está seca antes de a colocar em cima dos queimadores.
• A temperatura das partes acessíveis pode ser elevada quando o aparelho está em funcionamento. É portanto imperativo manter as crianças e os animais fora do alcance dos queimadores durante e após a cozedura.
• Após a utilização, a placa eléctrica permanece muito quente durante um longo período, não se deve tocar na placa nem colocar nenhum objecto em cima da mesma.
• Nunca colocar facas, garfos, colheres e tampas sobre a placa porque podem ficar quentes e causar queimaduras graves.

4.1.2 Comando do Queimador do Forno

Após ter acendido o queimador do forno, como anteriormente se explicou, pode ajustar a temperatura no interior do forno conforme desejar, usando os números no painel de comando ou no anel do botão: Os números maiores indicam temperaturas mais elevadas, enquanto os números mais pequenos indicam temperaturas mais baixas. Se o seu forno estiver equipado com um termostato de forno, consultar a tabela abaixo para as referências de temperatura desses mesmos números. Não operar com o aparelho entre a posição "Off" e o primeiro marcador de temperatura no sentido contrário ao dos ponteiros do relógio. Usar sempre o forno entre os números mínimo e máximo. Quando for para desligar o forno, rodar o botão no sentido dos ponteiros do relógio de modo que o botão fique na posição "0".

4. USO DO SEU PRODUTO

Pré-aquecimento

Quando for necessário pré-aquecer o forno, recomendamos que seja feito durante 10 minutos. Para receitas que necessitam de temperaturas elevadas, por ex. pão, bolos, scones, suflés, etc são obtidos melhores resultados se o forno for primeiro pré-aquecido. Para melhores resultados quando se está a cozinhar alimentos congelados ou refeições prontas pré-cozinhadas, o forno deve ser sempre pré-aquecido.

Cozinhar

• Assegurar que os alimentos são colocados ao meio da prateleira e que existe espaço suficiente à volta do tabuleiro/prato de cozedura para permitir uma circulação máxima.
• Colocar o prato num tabuleiro de cozedura de dimensão adequada na prateleira de modo a evitar que derrame para a base do forno e para reduzir a necessidade de limpeza.
• O material e o acabamento do tabuleiro de cozedura e dos pratos usados afectam o gratinado da base. Utensílios em esmalte, escurecido, pesado ou utensílios anti-aderentes aumentam o gratinado da base. Alumínio brilhante ou tabuleiros em aço polido reflectem o calor e proporcionam menos gratinado na base.
• Quando se está a cozinhar mais do que um prato no forno, colocar os pratos centralmente nas diferentes prateleiras em vez de agrupar vários pratos numa só prateleira, isto permitirá que o aquecimento circule livremente para melhores resultados de cozedura.
• Se estiver a cozinhar mais do que um tabuleiro de itens similares, por exemplo bolos ou biscoitos, deve trocar os tabuleiros de posição durante a cozedura ou pode remover o tabuleiro superior quando os alimentos estiverem cozidos e mover o tabuleiro inferior para a prateleira de cima de modo a terminar a cozedura.
• Não colocar tabuleiros de cozedura directamente na base do forno dado que interferem com a circulação de ar do forno e podem causar que a base se queime; usar a prateleira na posição inferior.

4.1.3 Controlo do queimador do grelhador

CUIDADO: As partes acessíveis podem estar quentes quando o grelhador está a ser utilizado. As crianças pequenas devem ser mantidas afastadas.

Logo após acender o queimador, colocar a protecção de aquecimento do grelhador por baixo do painel de comandos. Após esta operação, levantar a porta do forno lentamente até que fique na posição de semi-aberta (30º) e a tocar a protecção de aquecimento.

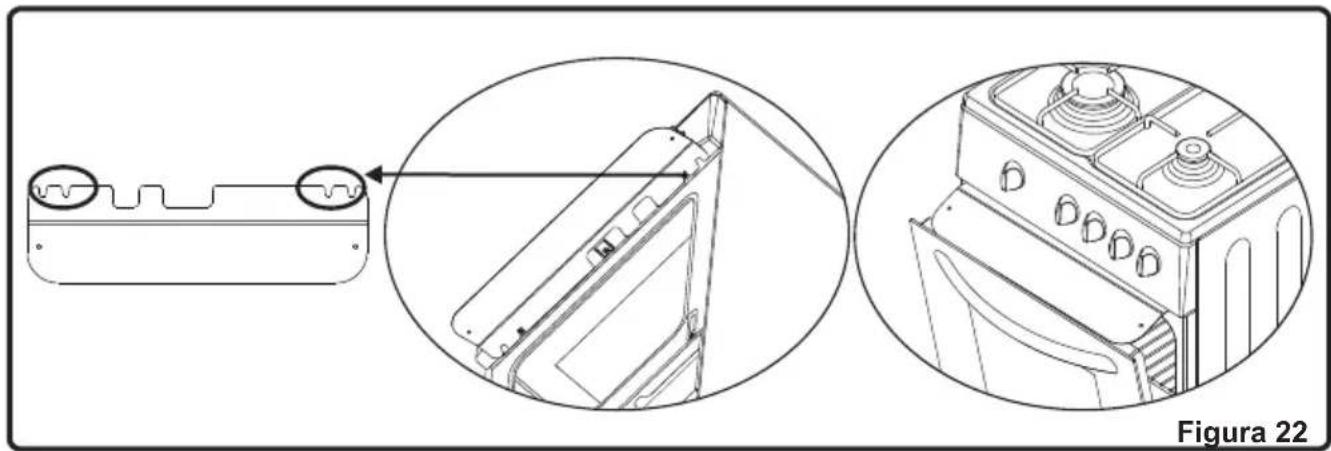

Montar a protecção de aquecimento do grelhador

Segurar na protecção de aquecimento com os avisos voltados para cima. Existem duas pequenas ranhuras no

Existem dois parafusos equipados com anilhas por debaixo do painel de controlo do forno. Alinhar as anilhas com as ranhuras de montagem de modo que a protecção fique fixada entre o painel de comando e a anilha. Empurrar a protecção contra o aparelho até que fique firme no seu lugar.

Cozinhar

• O queimador do grelhador não pode ser modelado entre as posições máxima e mínima e criar uma fonte de calor a um valor nominal constante. Quando for para desligar o queimador do grelhador, rodar o botão no sentido dos ponteiros do relógio de modo que o botão fique na posição "0".
• Colocar o tabuleiro na prateleira por baixo do grelhador de modo a recolher a gordura enquanto se está a grelhar.
• Colocar a grelha nas prateleiras mais acima, 5ª ou 6ª; desde que os alimentos não toquem mo queimador do grelhador.
• Pré-aquecer o grelhador na sua totalidade durante alguns minutos antes de colocar os bifes para ficarem mal-passados ou para tostar. Os alimentos devem ser voltados durante a cozedura conforme seja necessário.
• Os alimentos devem ser muito bem secos antes de colocar a grelhar para evitar os derramamentos. Pincelar ligeiramente as carnes magras e o peixe com um pouco de óleo ou de manteiga derretida para os manter com humidade durante a cozedura.
• Os alimentos devem ser colocados no centro da grelha para permitir uma circulação de ar máxima.
• Nunca cobrir o recipiente para grelhar ou a grelha com uma folha de alumínio dado que isto pode provocar o incendiamento do grelhador.
• Se o seu aparelho tiver um recipiente para grelhar e conjunto de pega como um acessório, consultar a secção de acessórios para o modo como devem ser usados.

AVISO: Assegurar que o grelhador é desligado antes de fechar a porta.

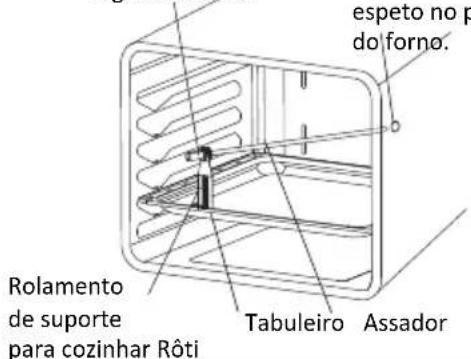

Espeto para assar (Usado com o grelhador)

Esta função é usada para assar carne, especialmente um frango inteiro no espeto. Para usar esta função, espetar o espeto ao longo da carne. Ajustar a carne com firmeza no seu lugar usando os dois garfos colocados no espeto. Colocar um tabuleiro na 3ª prateleira. Colocar o encaixe do espeto no tabuleiro conforme seja apropriado, e colocar o espeto no encaixe enquanto a ponta do espeto é introduzida no orifício do rotor. Pressionar o botão do espeto rotativo para arrancar com o rotor. Enquanto estiver a assar os alimentos usando o espeto, o queimador do grelhador deve ser colocado em funcionamento. A obrigação de usar o grelhador com a porta do forno aberta e a tampa de protecção colocada também se aplica a esta função.

Pega do espeto

Orifício de inserção do espeto no painel traseiro do forno.

Pega do assador

Orifício de inserção do espeto no painel traseiro do forno.
Figura 23

4.2 Acessórios usados no forno

• O produto é fornecido com os acessórios incluídos. Podem também ser usados acessórios que tenham sido adquiridos no mercado, mas devem ser resistentes ao calor e à chama. Pode usar também pratos de vidro, formas de bolos, tabuleiros especiais para forno que sejam apropriados para usar no mesmo. Prestar especial atenção às instruções de utilização dadas pelo fabricante desses acessórios.
• No caso de serem usados pratos pequenos, colocar o prato na grelha, de modo que este fique completamente na parte do meio da grelha.
• Se os alimentos a serem cozinhados não cobrirem completamente o tabuleiro do forno, se os alimentos tiverem sido retirados do congelador ou se o tabuleiro a ser usado para a recolha dos sumos dos alimentos que são derramados quando se está a grelhar, podem ser observadas no tabuleiro alterações de forma devido ao elevado aquecimento que ocorre durante a cozedura ou a assadura. O tabuleiro voltará à forma anterior somente quando o tabuleiro arrefece depois da cozedura. Isto é um acontecimento físico normal que ocorre durante a transferência de calor.
• Não deixar o tabuleiro ou prato em vidro num ambiente frio imediatamente após a cozedura num tabuleiro ou prato de vidro. Não colocar em superfícies frias ou molhadas. Colocar num pano de cozinha seco ou numa base para pratos, assegurar que arrefece lentamente. Caso contrário o tabuleiro em vidro pode partir-se.
• Se grelhar no seu forno; recomendamos o uso da grelha em conjunto com o tabuleiro fornecidos com o produto (se o seu produto incluir este material). Se desejar usar a grelha grande; colocar um tabuleiro nas prateleiras inferiores para recolha da gordura. Deve também ser colocada alguma água para uma limpeza mais fácil.
• Como explicado nas alíneas correspondentes, nunca tentar usar o queimador do grelhador operado a gás sem a tampa de protecção do grelhador. Se o seu forno a gás tiver um queimador de grelhador operado a gás, mas faltar a protecção de aquecimento do grelhador ou se estiver danificada e não puder ser usada, solicitar uma sobressalente na assistência mais próxima.

Cavidade do Forno

Posições da grade para grades moldadas Posições da grade para grades de arame

* Os acessórios do seu forno podem ser diferentes devido ao modelo do seu produto.

Grelha de arame
	A grelha de arame é usada para grelhar ou para colocar no mesmo, utensílios diferentes de cozinha. Para colocar a grelha de arame correctamente na cavidade, coloque-a em qualquer grade e empurre-a até ao fim.

Tabuleiro Fundo
	O tabuleiro fundo é usado para cozinhar ensopados. Para colocar o tabuleiro correctamente na cavidade, coloque-o em qualquer grade e empurre-a até ao fim.

5. LIMPEZA E MANUTENÇÃO

5.1 Limpeza

Assegurar que todos os interruptores de comando estejam desligados e que o seu aparelho arrefeça antes de limpar o seu forno. Desligar o aparelho da corrente eléctrica. Verificar se os produtos de limpeza que vai usar são apropriados e recomendados pelo fabricante antes de os usar. Dado poderem danificar as superfícies, não usar produtos de limpeza abrasivos, palha-de-aço ou instrumentos rijos. No caso de se derramarem líquidos à volta do queimador do seu forno, as partes esmaltadas podem ficar danificadas. Limpe imediatamente os líquidos derramados.

Limpar o forno

O interior esmaltado do forno limpa-se melhor com o forno quente. Após cada utilização esfregar o forno com um pano macio que tenha sido molhado em água com detergente. Depois limpe-o uma vez mais com um pano molhado e seque-o. Pode ser necessário usar de vez em quando um produto líquido de limpeza e fazer uma limpeza completa. Não limpar com equipamento de limpeza a vapor ou de pó seco.

Limpeza catalítica

A limpeza catalítica envolve um revestimento, o qual é aplicado na cavidade do forno. As telas catalíticas eliminam os pequenos resíduos de gordura durante a cozedura a temperaturas elevadas. Se existirem resíduos de gordura após a cozedura, estes podem ser eliminados com o forno vazio a 250°C durante uma hora. Existem limitações. Estas não limpam completamente a cavidade, depende de onde são colocadas as telas; a base é esmaltada e o visor da porta é em vidro, ambos necessitam mesmo assim de ser limpos usando um produto de limpeza doméstico.

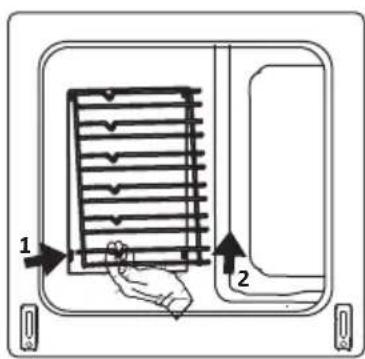

Remover a prateleira de arame

Para retirar a grade de arame;

Puxar a grade de arame conforme mostrado na imagem. Após a soltar das molas (1) levantar (2).

Remover o painel catalítico

Retirar os parafusos em cada uma das telas catalíticas.

Limpar a tampa de vidro

A limpeza da tampa de vidro deve ser executada com um limpa-vidros. Depois enxaguar, secar com um pano seco.

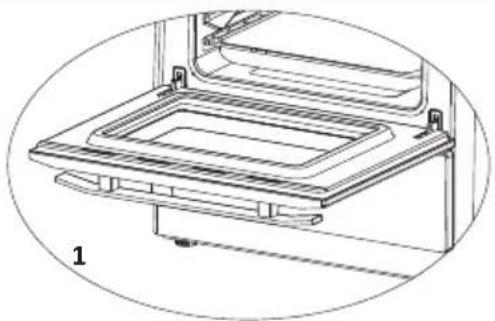

Remover a porta do forno

Para retirar a porta do forno;

• Abrir a porta do forno(1).
• Abrir o suporte da dobradiça para a posição final (2).
• Fechar a porta até que esta atinja a posição de completamente fechada como mostrado na 3ª imagem e retirar a porta puxando-a para si.

NOTA: Para tornar a montar a porta seguir os passos de retirada mas no inverso.

⚠️ Prestar especial atenção que os modelos de encastrar devem ser adequadamente posicionados nos contra-apoios da dobradiça como mostrado na 2ª figura.

Limpeza do Fogão a Gás - Parte da Placa

• Levantar os suportes de panela, os espelhos e as coroas dos queimadores da placa (Figura 16).
- Esfregar e limpar o painel traseiro com um pano com detergente.
- Lavar os espelhos e as coroas do queimador da placa e enxaguá-los. Não podem ser deixados molhados, devem ser imediatamente secos com papel de cozinha.
- Após a limpeza, assegurar que todas as peças são montadas de novo correctamente.
- Não limpar nenhuma peça da placa com esponja metálica. Pode dar origem a riscos na superfície.
- As superfícies da parte de cima dos suportes de panela podem ao longo do tempo ficar riscadas devido ao uso. Estas peças não ficam com ferrugem e não é um defeito de produção.
- Durante a limpeza da placa, assegurar que a água não corre para o interior das cabeças dos queimadores, dado isso poder bloquear os injectores.

5. LIMPEZA E MANUTENÇÃO

Espelhos do Queimador:

Periodicamente, o apoio de panela esmaltado, as tampas esmaltadas e as cabeças do queimador devem ser lavados com água quente com detergente, enxaguados e secos. Após terem sido completamente secos, devem ser tornados a colocar na posição correcta.

Partes Esmaltadas:

De modo a que estas se mantenham como novas, é necessário limpá-las com frequência com água morna com detergente e depois secá-las com um pano. Não devem ser lavadas enquanto estão quentes e nunca devem ser usados pós ou detergentes abrasivos. Não deixar que entrem em contacto prolongado com estas partes esmaltadas o vinagre, café, leite, sal, água, limão ou sumo de tomate.

Aço Inoxidável:

As partes em aço inoxidável devem ser limpas frequentemente com água morna com detergente e uma esponja macia e depois devem ser secas com um pano macio. Não devem ser usados pós ou materiais detergentes abrasivos. Não deixar que entrem em contacto prolongado com estas partes em aço inoxidável o vinagre, café, leite, sal, água, limão ou sumo de tomate.

5.2 Manutenção

Substituir a Lâmpada do Forno

Em primeiro lugar desligar o produto da corrente eléctrica e assegurar que o produto está frio. Retirar a lâmpada após retiras as lentes de vidro. Colocar a nova lâmpada resistente a 300°C no lugar da lâmpada que foi anteriormente retirada (230V, 25 Watt, Tipo E14). Colocar as lentes de vidro. O seu produto estará pronto a ser usado após este processo.

O formato da lâmpada é específico para o uso nos aparelhos de cozinhar domésticos e não é adequado para iluminação de espaços domésticos.

Outros Comandos

Verificar periodicamente o tubo de ligação do gás. Mesmo que se verifique apenas uma simples anormalidade informar a assistência técnica para que este seja substituído. Recomendamos que as peças de ligação do gás sejam substituídas uma vez por ano. Se for verificada alguma anormalidade enquanto se opera com os botões de comando, contactar a assistência autorizada.

6. ASSISTÊNCIA E MANUTENÇÃO

6.1 Resolução básica de problemas antes de contactar a assistência

Se o forno não funcionar:

- O forno deve estar desligado, pode ter havido um corte de corrente eléctrica.

Se o forno não aquecer:

- O aquecimento pode não estar ajustado com o interruptor de comando do aquecimento do forno.

Se a lâmpada de iluminação interior não acender:

- A electricidade deve ser controlada. Deve ser controlada se as lâmpadas estão defeituosas. Se estiverem com defeito, pode substituí-las como é indicado no manual.

Cozinhar (Se a parte inferior-superior não cozinhar de igual forma):

- Verificar a localização da prateleira, o período de cozinhar e os valores de aquecimento de acordo com o manual.

Os queimadores da placa não funcionam correctamente:

• Verificar se as peças do queimador estão correctamente montados (especialmente após a limpeza).
• A pressão de fornecimento do gás pode estar muito baixa/alta. Para aparelhos a trabalhar com GPL engarrafado, a botija de GPL pode estar vazia.

Aparte o mencionado, se continuar a ter problemas com o seu produto, deve contactar a Assistência Autorizada.

6.2 Informação relacionada com o transporte

Se necessitar de algum transporte; deve guardar a embalagem original do produto e levá-lo na embalagem quando necessitar de ser transportado. Seguir os sinais de transporte que se encontram na embalagem. Colar com fita-cola as partes superiores, os espelhos, as coroas e os suportes de panela do fogão aos painéis de cozinhar. Colocar um papel entre a tampa superior e o painel de cozinhar, cobrir a tampa superior, depois cole com fita-cola às superfícies laterais do forno. Colar com fita-cola cartolina ou papel na tampa frontal no vidro interior do forno uma vez que será adequado para que os tabuleiros, a grade de arame não danifiquem a porta do forno durante o transporte. Colar também com fita-cola a porta do forno aos painéis laterais.

Se não tiver a embalagem original; deve preparar uma caixa de transporte de modo que o aparelho, especialmente as superfícies exteriores (vidro e superfícies pintadas) do forno fiquem protegidas contra ameaças externas.

G30 28-30mbar 9,6 kW 698 g/hII2H3+ ES Classe: 1	NGG20 20mbar	LPGG30/G3128-30/37mbar
QUEIMADOR RÁPIDO
Injector (1/100 mm) 115 85
Índice nominal (KW) 2,75 3
CONSUMO EM 1h 262 l/h 218,1 g/h
QUEIMADOR SEMI RÁPIDO
Injector (1/100 mm) 97 65
Índice nominal (KW) 1,75 1,75
CONSUMO EM 1h 166,6 l/h 127,2 g/h
QUEIMADOR SEMI RÁPIDO
Injector (1/100 mm) 97 65
Índice nominal (KW) 1,75 1,75
CONSUMO EM 1h 166,6 l/h 127,2 g/h
QUEIMADOR AUXILIAR
Injector (1/100 mm) 72 50
Índice nominal (KW) 1 1
CONSUMO EM 1h	95,2 l/h	72,7 g/h
QUEIMADOR DO FORNO
Injector (1/100 mm) 107 68
Índice nominal (KW) 2,1 2,1
CONSUMO EM 1h 200 l/h 153 g/h
QUEIMADOR DO GRELHADOR
Injector (1/100 mm) 107 70
Índice nominal (KW) 2 2
CONSUMO EM 1h 190,5 l/h 146 g/h

O símbolo no produto ou na respectiva embalagem indica que este produto não pode ser tratado como lixo doméstico. Deve ser depositado num centro de recolha apropriado para a reciclagem dos equipamentos eléctricos e electrónicos. Ao garantir a eliminação correcta deste produto, está a evitar efeitos negativos no meio ambiente e na saúde humana, que podem ser causados por uma eliminação incorrecta deste produto. Para mais informações sobre a reciclagem deste produto, contacte as autoridades locais, o centro de recolha do lixo doméstico ou a loja onde comprou o produto.

NWC55BX

EN

OPERATING AND INSTALLATION

INSTRUCTIONS OF
