TX-1608B - Ventilador Kunft - Manual de utilização gratuito

Tipo de Produto	Ventilador
Marca	Kunft
Modelo	TX-1608B
Fonte de Alimentação	CA 220-240V, 50/60Hz
Consumo de Energia	50W
Número de Velocidades	3
Oscilação	Sim, oscilação horizontal automática
Temporizador	Sim, até 7 horas
Controle Remoto	Sim, incluso
Ajuste de Altura	Sim, haste telescópica
Número de Pás	3
Material das Pás	Plástico (ABS)
Cor	Branco/Preto
Peso	3,5 kg
Dimensões (A x L x P)	130 cm x 40 cm x 40 cm
Recursos de Segurança	Interruptor de tombamento, proteção contra superaquecimento
Instruções de Limpeza	Limpe com um pano úmido, não mergulhe em água
Armazenamento	Armazenar em local seco, evitar poeira
Disponibilidade de Peças de Reposição	Pás e controle remoto substituíveis disponíveis
Garantia	2 anos

Perguntas frequentes - TX-1608B Kunft

Como limpar o ventilador TX-1608B?

Desligue o ventilador da tomada. Use um pano macio e úmido para limpar as pás, a grade e a base. Não use limpadores abrasivos nem mergulhe o ventilador em água. Certifique-se de que todas as peças estejam secas antes de remontar.

O ventilador vem com controle remoto?

Sim, o TX-1608B inclui um controle remoto para ajustar velocidade, oscilação e temporizador. O controle usa uma bateria CR2025 (inclusa).

Posso ajustar a altura do ventilador?

Sim, o ventilador possui uma haste telescópica que permite ajustar a altura de aproximadamente 100 cm a 130 cm. Gire o colar para travar a altura desejada.

Como configurar o temporizador?

Pressione o botão do temporizador no painel de controle ou no controle remoto. As opções padrão de temporizador são 1, 2, 4 ou 7 horas. O ventilador desligará automaticamente após o tempo selecionado.

O ventilador é seguro para crianças ou animais de estimação?

O ventilador possui um interruptor de tombamento que desliga automaticamente se o ventilador cair. No entanto, coloque sempre o ventilador em uma superfície estável e mantenha crianças e animais longe das pás em movimento.

O que devo fazer se o ventilador fizer barulho alto?

Verifique se as pás estão bem fixadas e sem obstruções. Certifique-se de que o ventilador está em uma superfície nivelada. Se o ruído persistir, lubrifique o eixo do motor com óleo leve ou entre em contato com o suporte ao cliente.

Posso usar o ventilador ao ar livre?

Não, o TX-1608B foi projetado apenas para uso interno. A exposição à umidade, poeira ou temperaturas extremas pode danificar o ventilador e representar risco de segurança.

Como substituir a bateria do controle remoto?

Deslize a tampa da bateria na parte de trás do controle remoto. Substitua a bateria CR2025 antiga por uma nova, garantindo a polaridade correta (+/-). Deslize a tampa de volta.

Qual é o período de garantia?

O Kunft TX-1608B vem com garantia de 2 anos cobrindo defeitos de fabricação. É necessário comprovante de compra para o serviço de garantia.

Posso comprar peças de reposição para este ventilador?

Sim, pás de reposição, controles remotos e outras peças estão disponíveis através do site oficial da Kunft ou de revendedores autorizados. Verifique o número do modelo TX-1608B para compatibilidade.

MANUAL DE UTILIZADOR TX-1608B Kunft

Agradecemos a sua compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.

Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.

1. INSTRUÇÕES DE SEGURANÇA

	ATENÇÃO
	Risco de choque elétrico Não Abrir
Atenção: para evitar o risco de choque elétrico não retire a tampa. O interior não contém peças que possam ser reparadas pelo utilizador. Solicite assistência a pessoal qualificado.

ÍNDICE

1. INSTRUÇÕES DE SEGURANÇA ...... 29

1.1. Energia de Alimentação .... 30
1.2. Cabo de Alimentação e Outros Cabos ..... 31
1.3. Humidade e Água 31
1.4. Limpeza 31
1.5. Precauções Gerais 32

1. UTILIZAÇÃO E FUNCIONAMENTO ..... 36

2.1. Descrição do Produto 36
2.2. Montagem 37

2.2.1. Conjunto da Base 37
2.2.2. Conjunto da Grelha e da Lâmina ..... 37
2.3. Instruções de Operação 38

1. PÓS-VENDA 38

2. CONSERVAÇÃO DO AMBIENTE 39

Avisos Importantes

Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de dano;
• Durante o seu funcionamento surgir alguma anomalia;

Para evitar perigos e deterioração do seu aparelho por utilizações incorretas, aconselha-se uma leitura atenciosa e cuidadosa das instruções.

O seu aparelho não deverá ser utilizado para outros fins que não estejam previs-

ventoinha de pé TX-1608B

KUNFT®

tos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorreta não será abrangida e cancela automaticamente o direito da garantia.

Assistência

Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.

Este aparelho pode ser usado por crianças com 8 anos ou idade superior e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou pessoas com falta de experiência ou conhecimento se lhes tiver sido dada supervisão ou instruções em relação ao uso do aparelho de um modo seguro e se perceberem os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem supervisão.

Estas instruções também estão disponíveis em www.suporteworten.pt

1.1. Energia de Alimentação

Verifique se a voltagem da rede elétrica é compatível com a indicada no aparelho. Caso não corresponda consulte o vendedor ou Serviço de Apoio ao Cliente.

1.2. Cabo de Alimentação e Outros Cabos

Desligue o seu aparelho sempre que não o estiver a utilizar.

Não enrole nem puxe pelo fio para desligar o aparelho, nem o utilize para envolver o aparelho. Mantenha o fio longe de superfícies aquecidas.

Nunca utilize este aparelho se este tiver um fio ou ficha danificados, ou se não estiver a funcionar adequadamente.

Caso o cabo de alimentação esteja danificado, não utilize o seu aparelho, leve-o a uma assistência técnica autorizada para que o substituam.

1.3. Humidade e Água

Não utilize o seu aparelho em locais hú-midos. Não deixe que o seu aparelho apanhe água sobre qualquer forma, já que tal poderá ser perigoso. PARA EVITAR O PERIGO DE INCÊNDIO OU CHOQUE ELÉTRICO NÃO EXPONHA O APARELHO À ÁGUA OU HUMIDADE. Não coloque o seu aparelho debaixo de água (por exemplo para lavagem).

1.4. Limpeza

Antes de proceder à limpeza, desligue sempre o aparelho e retire o cabo da fonte de alimentação.

ventoinha de pé TX-1608B

KUNFT®

Use apenas um pano húmido para limpar a estrutura.

Desligue sempre o aparelho e retire o cabo da fonte de alimentação antes de montar, desmontar ou limpar.

Mantenha as saídas de ar na parte traseira do corpo principal do aparelho livres de pó ou cotão. Use um aspirador para removê-los quando for necessário. Não abra o aparelho para remover cotão.

Os componentes das peças da ventoinha devem ser limpos utilizando um detergente ou sabão neutro e uma esponja ou pano húmido. Não permita que água ou qualquer outro líquido entre na estrutura do motor.

Remova minuciosamente os vestígios de detergente ou sabão com água limpa.

1.5. Precauções Gerais

• Por favor siga as instruções do manual de instruções, que ajuda na instalação e operação adequada deste produto e nas suas caraterísticas avançadas. Por favor guarde as instruções para referência futura.
  • Leia todas as instruções antes de usar o produto.
• Não use o produto se o cabo de alimentação fornecido estiver danificado. Se

for o caso, deve ser substituído pelo fabricante ou pelo seu agente de serviço.

• Não permita que o cabo fique pendurado em esquinas pontiagudas e mantenha-o afastado de objetos quentes e chamas abertas. Retire o cabo da tomada pu-xando apenas a ficha.
• Certifique-se de que não existe perigo de o cabo de alimentação ou extensão serem puxados inadvertamente ou provocar a queda de alguma pessoa quando estiver em funcionamento.
• Se utilizar um cabo extensível deve ser adaptado ao consumo energético do aparelho, caso contrário poderá ocorrer um sobreaquecimento do cabo extensível e/ou ficha.
• Verifique se a voltagem usada corresponde à voltagem indicada na placa de classificação do aparelho.
• Uma operação e utilização incorreta poderão causar danos no aparelho e provocar lesões ao utilizador.
• Nunca toque nas lâminas com os seus dedos, lápis ou qualquer outro tipo de objetos, quer o aparelho esteja em funcionamento quer não.
• Nunca puxe com força o cabo de alimentação. Se ficar danificado após um uso prolongado, leve-o para reparar num eletricista ou técnico qualificado.

ventoinha de pé TX-1608B

KUNFT®

• Não use o aparelho em locais húmidos ou molhados, como casas de banho.
• Nunca permita que a ventoinha se molhe ou que qualquer tipo de líquido entre no motor ou painel de controlo. Se o aparelho cair acidentalmente na água, desligue imediatamente o aparelho e leve-o para reparação num técnico qualificado antes de usar novamente. O incumprimento destas observações poderá provocar um choque elétrico fatal.
• Não use este aparelho com as mãos molhadas, num chão húmido ou quando o aparelho estiver molhado.
• Não toque no cabo de alimentação ou ficha com as mãos molhadas ou húmidas.
• Nunca bloqueie as lâminas enquanto o aparelho estiver em funcionamento.
• Nunca tente abrir a estrutura.
• Não coloque nenhum tipo de objeto no interior da estrutura do aparelho.
• Não pendure ou monte a ventoinha numa parede ou teto.
• Coloque a ventoinha numa superfície estável e plana para não tombar.
• Antes de usar a ventoinha, certifique-se de que está completa e corretamente montada.

- Para evitar danos no cabo, enrole-o sem grande esforço.

- Depois de montar a ventoinha, certifique-se de que o cabo de alimentação não está preso.

- Remova todos os materiais da embalagem (plástico, cartão, etc.).

- Os materiais da embalagem não devem ser deixados ao alcance das crianças nem devem estar facilmente acessíveis. Mantenha todos os materiais afastados das crianças já que existe um risco de asfixia.

- Este aparelho não é adequado para utilizações comerciais ou para utilizações ao ar livre.

- Este aparelho não deve ser usado para outros objetivos que não os descritos neste manual de instruções. O fabricante não se responsabiliza por possíveis danos causados por uma utilização ou tratamento incorretos do aparelho.

- Nunca use o cabo para movimentar o aparelho. Use a pega para mexer o aparelho.

- Nunca abandone o aparelho sem supervisão quando estiver em funcionamento.

- Retire sempre a ficha do aparelho da tomada quando o estiver a usar e sem-

ventoinha de pé TX-1608B

KUNFT®

pre antes de proceder a operações de limpeza.

• A voltagem nominal ainda está presente no aparelho sempre que o aparelho estiver ligado à corrente elétrica.
• Não serão efetuadas trocas do produto se as instruções descritas acima não forem cumpridas. Teste sempre o produto antes de o adquirir.
• Se já não necessitar do aparelho, armazene-o num local fresco e seco.

2. UTILIZAÇÃO E FUNCIONAMENTO

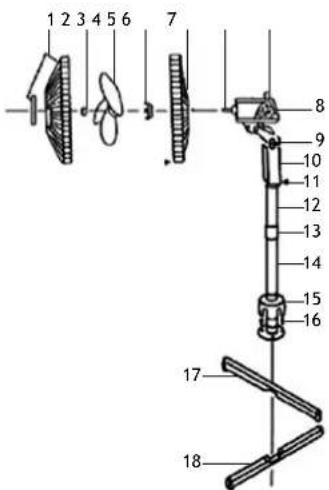

2.1. Descrição do Produto

1. Grelha frontal
2. Tampa da lâmina
3. Lâmina da ventoinha
4. Porca de montagem de plástico
5. Grelha traseira
6. Eixo do motor
7. Botão de oscilação
8. Corpo do motor
9. Parafuso do pescoço
10. Caixa do interruptor
11. Parafuso de ajuste
12. Tubo interno
13. Colar de ajuste de altura
14. Tubo externo
15. Tampa decorativa da base
16. Parafuso
17. Barra transversal A
18. Barra transversal B
19. Parafuso

2.2. Montagem

2.2.1. Conjunto da Base

1. Primeiro, desaperte e remova os quatro parafusos das barras Depois, cruze a barra transversal A (17) e a barra transversal B (18) até estarem entrelaçadas.
2. Certifique-se de que alinho ou quatro buracos nas barras com os do flange do tubo externo (14). Fixe o flange às barras com os quatro parafusos.
3. Desaperte e remova o colar de ajuste de altura (13) da parte superior do tubo interno (12). Deslize a tampa decorativa da base (15) para baixo.
4. Volte a colocar o colar de ajuste de altura (13) na parte superior do tubo interno (12). Puxe o tubo interno (12) para fora do tubo externo (14) para ajustar o tubo para a altura desejada e aperte o colar.
   Se for necessário, desaperte ligeiramente o parafuso de ajuste (11) rodando-o no sentido oposto ao dos ponteiros do relógio. Deslize a caixa do interruptor (10) para baixo ao longo do tubo interno (12) e aperte o parafuso de ajuste (11). Certifique-se de que o parafuso de ajuste (11) está fixado firmemente.

2.2.2. Conjunto das Lâminas e Grelha

1. Desaparafuse a porca de montagem de plástico (4) da parte frontal do corpo do motor (8) rodando-a no sentido oposto ao dos ponteiros do relógio.
2. Posicione a grelha traseira (5) contra a parte frontal do corpo do motor (8) com a pega mais elevada, garantindo assim que os pinos de localização do corpo do motor (8) estão corretamente ligados nos buracos da grelha traseira (5).
3. Aperte a porca de montagem de plástico da grelha traseira (4) no sentido dos ponteiros do relógio. Não os aperte demasiado.
4. Empurre a lâmina da ventoinha (3) e encaixe no eixo do motor (6), colocando a ranhura na parte traseira da lâmina no pino de encaixe que passa através do eixo do motor (6).
5. Aperte a tampa da lâmina (2) rodando-a no sentido oposto ao dos ponteiros do relógio.
6. Posicione a grelha frontal (1) contra a grelha traseira (5) de modo que os buracos do aro onde encaixam a porca pequena e o parafuso estejam alinhados. Introduza o parafuso através dos buracos e aperte o parafuso na porca. Não aperte totalmente.
7. Coloque os clips de fixação da grelha na sua posição correta, garantindo que encaixam corretamente no aro da grelha.
8. Aperte totalmente a porca pequena e o parafuso que passa através do aro da grelha.

ventoinha de pé TX-1608B

KUNFT®

2.3. Instruções de Operação

1. Coloque a sua ventoinha numa superfície seca e nivelada.
2. Ligue a ventoinha à corrente elétrica. Seleccione a configuração de velocidade desejada. Existem 4 configurações de velocidade:

0 - A ventoinha está desligada.
1 - A ventoinha funciona na sua velocidade mais baixa.
2 - A ventoinha funciona na sua velocidade média.
3 - A ventoinha funciona na sua velocidade mais alta.

1. A ventoinha pode ser configurada para oscilar, basta premir o botão de oscilação para baixo. Para parar a função de oscilação, puxe o botão de oscilação para cima.
2. Para ajustar o ângulo de inclinação da cabeça da ventoinha, afrouxe o parafuso do pescoço, rode a ventoinha para o ângulo desejado e depois volte a apertar o parafuso.

Cuidado: Deve desligar sempre a ventoinha antes de efetuar este ajuste.

3. PÓS-VENDA

A KUNFT concebeu este aparelho de forma a garantir a máxima fiabilidade. Contudo, se surgir algum problema, seguindo os procedimentos sugeridos neste capítulo, poderá conseguir determinar a sua causa.

Não abra o aparelho - risco de choque elétrico.

Se não conseguir solucionar o problema, contacte o vendedor ou fabricante.

Todos os utilizadores devem familiarizar-se com este capítulo. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.

Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de qualquer loja Worten, Modelo ou Continente, para a resolução do problema.

A Worten Equipamentos para o Lar garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.

As reparações de aparelhos elétricos deverão ser efetuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores complicações nos aparelhos.

Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efetuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.

4. CONSERVAÇÃO DO AMBIENTE

Com o objetivo de proteger o ambiente tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Siga a legislação local respeitante à reciclagem de todo o material.

stand fan

TX-1608B

Importado, produzido e distribuído por:

Worten, equipamentos para o lar, S.A.

Rua João Mendonça nº 505

4464-503 Senhora da Hora - Portugal
