Marca	Corbero
Modelo	CCHCV4521M
Tipo de Produto	Forno Elétrico Embutido
Classe Energética	A
Volume do Forno	50 L
Peso	35,0 kg
Dimensões (Largura x Altura x Profundidade)	595 x 555 x 575 mm
Alimentação Elétrica	220-240 V ~ / 380-415 V 3N~
Cabo de Alimentação	H05VV-F
Funções de Cozedura	Descongelar, Estático, Ventoinha, Grelhador, Grelhador + Ventoinha
Faixa de Temperatura	Até 250 °C (máx. recomendado para grelhar: 190-200 °C)
Temporizador	Temporizador mecânico, 0-100 minutos, com alarme sonoro
Lâmpada do Forno	230 V, 15-25 W, E14, substituível por profissional
Consumo de Energia (Convencional)	0,79 kWh/ciclo
Consumo de Energia (Ventoinha Forçada)	0,72 kWh/ciclo

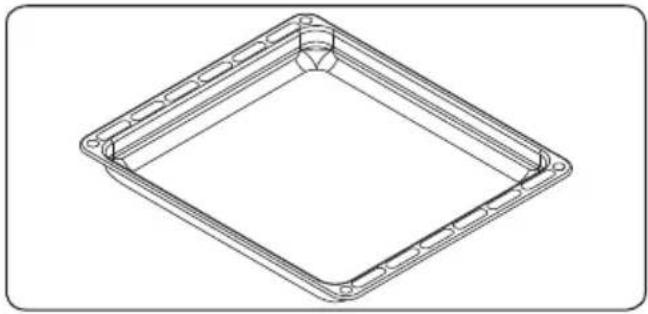

Acessórios Incluídos	Tabuleiro fundo, Grade de arame, Coletor de água
Limpeza	Vidro interno removível, porta do forno removível, limpeza manual recomendada
Características de Segurança	Desligamento automático via temporizador, avisos de segurança para crianças, desligamento por superfície rachada
Requisitos de Instalação	Deve ser instalado por técnico autorizado; o móvel deve suportar 100 °C
Conformidade com Normas	EN 60350-1
Garantia	Consulte o certificado incluído com o produto

Perguntas frequentes - CCHCV4521M CORBERO

Como instalar o forno corretamente?

O forno deve ser instalado por um técnico autorizado. Certifique-se de que a alimentação elétrica corresponde à placa de características (220-240 V ~ ou 380-415 V 3N~). O móvel deve suportar temperaturas acima de 100 °C. Siga o diagrama dimensional do manual para as dimensões do recorte.

O que devo fazer ao usar o forno pela primeira vez?

Antes da primeira utilização, aqueça o forno vazio à temperatura máxima durante 45 minutos para eliminar qualquer odor dos materiais de isolamento. Certifique-se de que o ambiente está bem ventilado. Use luvas de forno e evite tocar em superfícies quentes.

Como usar o temporizador mecânico?

Gire o botão do temporizador para o tempo de cozedura desejado entre 0 e 100 minutos. O forno desligará automaticamente quando o tempo expirar e um alarme sonoro soará. Para operação contínua, coloque em 'M' (manual). Em '0' o forno está desligado.

Quais são as funções de cozedura e quando devo usá-las?

Funções: Descongelar (usa apenas ventoinha, sem calor), Estático (calor superior e inferior para pastéis, bolos, pizza, pré-aquecer 10 min), Ventoinha (calor superior e inferior com ventoinha para cozedura uniforme, pré-aquecer 10 min), Grelhador (elemento grelhador para torrar, usar prateleiras superiores, porta fechada, pré-aquecer 10 min), Grelhador+Ventoinha (para alimentos mais espessos, temperatura 190 °C, porta fechada).

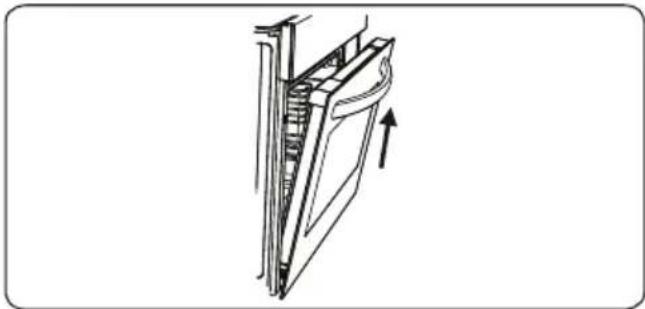

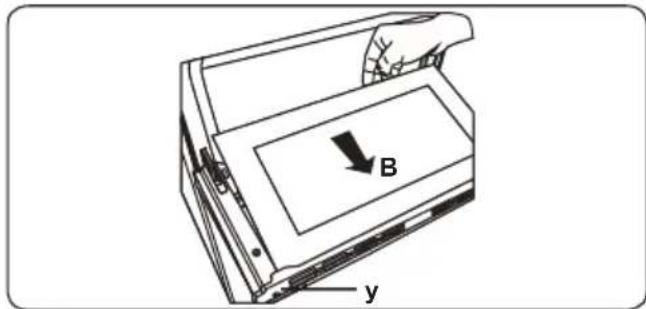

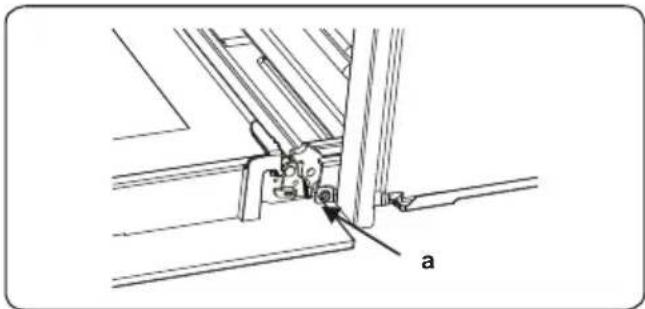

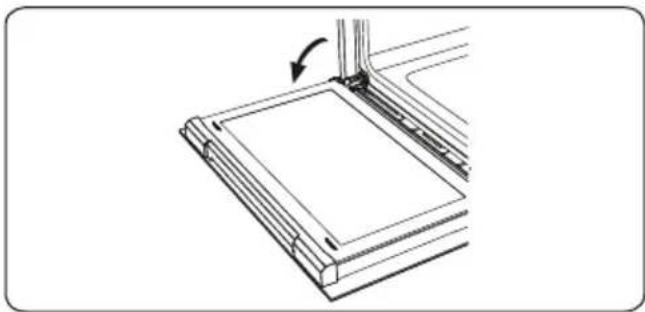

Como limpar a porta de vidro do forno?

Desligue e deixe o forno arrefecer. Remova a porta do forno abrindo os trincos de bloqueio com uma chave de fendas e puxe a porta em sua direção. Remova o vidro interno empurrando-o na direção B e puxando-o na direção A. Limpe com um produto de limpeza de vidros, enxague e seque. Remonte invertendo os passos.

A lâmpada do forno não funciona. O que devo fazer?

Verifique se a alimentação está ligada. Se a lâmpada falhou, deve ser substituída por um técnico qualificado. A lâmpada é 230 V, 15-25 W, tipo E14 e resistente a 300 °C. Não tente substituí-la por si próprio, a menos que autorizado.

Por que há condensação na porta do forno?

A condensação é normal durante a cozedura. Abra a porta do forno na posição de grelhar (abertura parcial) durante 20 segundos para que a água escorra para o coletor de água. Depois, deixe o forno arrefecer e limpe o interior da porta com um pano seco. Repita regularmente.

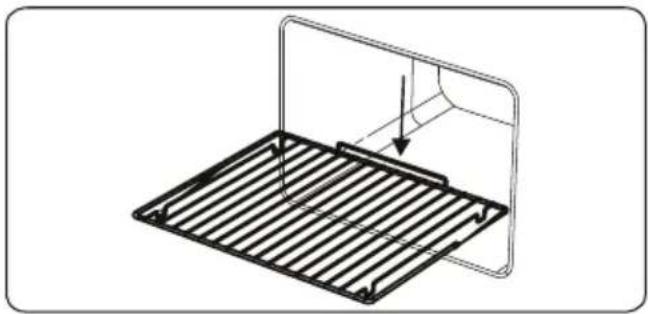

Como remover as grelhas de arame para limpeza?

Puxe a grelha de arame em sua direção para soltá-la dos clips (a), depois levante-a e remova-a. Para reinstalar, inverta o procedimento. A grelha de arame é removível e pode ser limpa separadamente.

O que devo fazer se o forno não aquecer?

Verifique se o forno está ligado à tomada e a alimentação está ligada. Certifique-se de que o botão do termóstato está definido para uma temperatura e o botão de função está definido para um modo de cozedura. Além disso, certifique-se de que a porta do forno está completamente fechada. Se o problema persistir, contacte um técnico de assistência autorizado.

Posso usar papel de alumínio dentro do forno?

Não. Não forre o forno com papel de alumínio, pois pode causar sobreaquecimento e danificar o aparelho. Também não coloque pratos diretamente na base do forno. Use sempre prateleiras e tabuleiros.

MANUAL DE UTILIZADOR CCHCV4521M CORBERO

Obrigado por escolher este produto.

Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico.

Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.

Ícone Tipo Significado
	NOTA Risco de lesão grave ou morte
	RISCO DE CHOQUE ELÉTRICO Risco de tensão perigosa
	INCÊNDIO Aviso; risco de incêndio/materiais inflamáveis
	PRECAUÇÃO Risco de danos materiais ou lesão
	IMPORTANTE / AVISO Manusear corretamente o sistema

ÍNDICE

1.INSTRUÇÕES DE SEGURANÇA....4
1.1. Avisos Gerais de Segurança ....4
1.2. Avisos de instalação....6
1.3. Durante a Utilização ....7
1.4. Durante a Limpeza e Manutenção ....8
2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO .... 10
2.1. Instruções para o instalador....10
2.2.Instalação do forno....10
3.CARACTERÍSTICAS DO PRODUTO 13
4. UTILIZAÇÃO DO PRODUTO 14
4.1. Controlos do Forno....14
4.2. Mesa de Cozinhar 15
4.3. Utilização do Temporizador Mecânico....15
4.4. Acessórios....15
5.LIMPEZA E MANUTENÇÃO 16
5.1. Limpeza 16
5.2. Manutenção....17
6.RESOLUÇÃO DE PROBLEMAS E TRASPORTE 19
6.1. Resolução de problemas....19
6.2. Transporte 19
7. ESPECIFICAÇÕES TÉCNICAS....20
7.1. Ficha Energética....20

1. INSTRUÇÕES DE SEGURANÇA

• Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário.
• Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas. Por esta razão, é importante tomar particular atenção a quaisquer imagens aquando da leitura do manual operativo.

1.1. AVISOS GERAIS DE SEGURANÇA

- Este eletrodoméstico pode ser utilizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.

NOTA: O eletrodoméstico e as partes acessíveis ficam quentes durante a utilização. Deverá ser tido cuidado para evitar tocar nos elementos quentes. Mantenha crianças com idade inferior a 8 anos afastadas a menos que tenham supervisão contínua.

NOTA: Perigo de incêndio: Não coloque itens sobre as superfícies de cozedura.

⚠️! NOTA: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choque elétrico.

- Não manuseie o eletrodoméstico através de um temporizador externo ou sistema de controlo remoto separado.

• Durante a utilização o eletrodoméstico irá ficar quente. Deverá ser tido cuidado para evitar tocar nos elementos quentes dentro do forno.
• As pegas podem ficar quentes após um curto período durante a utilização.
• Não utilize detergentes abrasivos ou escovas de arame para limpar o vidro da porta do forno ou outras superfícies. Estas podem riscar as superfícies sendo que isto poderá resultar em fracionamento da porta de vidro ou danos nas superfícies.
• Não utilize detergentes de vapor para limpar o eletrodoméstico.

⚠️! NOTA: Para evitar a possibilidade de choque elétrico, certifique-se de que desliga o eletrodoméstico antes de substituir a lâmpada.

CUIDADO: As partes acessíveis poderão ficar quentes quando cozinhar ou grelhar. Mantenha crianças afastadas do eletrodoméstico quando o mesmo estiver a ser utilizado.

• O seu eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais.
• Os trabalhos de manutenção e reparação só deverão ser realizados por técnicos de serviço autorizados. Os trabalhos de instalação e reparação que sejam realizados por técnicos não autorizados poderão ser perigosos. Não altere ou modifique, de forma alguma, as especificações do eletrodoméstico. Proteções de placa inadequadas poderão causar acidentes.
• Antes de conectar o seu eletrodoméstico, certifique-se de que as condições de distribuição local (natureza do gás e pressão do gás ou frequência e tensão da eletricidade) e os ajustes do eletrodoméstico são compatíveis. As especificações para este eletrodoméstico são identificadas na etiqueta.

⚠ CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão.

• Não utilize as pegas da porta do forno para levantar ou mover o eletrodoméstico.
• Todas as medidas possíveis foram tomadas para assegurar a sua segurança. Uma vez que o vidro pode partir, deverá ser tido cuidado aquando da limpeza para evitar riscos. Evite bater ou danificar o vidro com acessórios.
• Certifique-se de que o cabo de alimentação não é preso ou danificado durante a instalação. Se o cabo elétrico estiver danificado, deverá ser substituído pelo fabricante, agente de serviço ou por pessoas qualificadas similares de modo a evitar perigos.
• Não deixe que crianças subam para a porta do forno ou se sentem na mesma enquanto esta estiver aberta.
• Deve manter as crianças e os animais afastados deste aparelho.

1.2. AVISOS DE INSTALAÇÃO

• Não manuseie o eletrodoméstico antes de o mesmo estar totalmente instalado.
• O eletrodoméstico deverá ser instalado por um técnico autorizado. O fabricante não é responsável por quaisquer danos que possam ter ocorrido devido de uma colocação e instalação ineficientes por parte de pessoas não autorizadas.
• Quando o eletrodoméstico for desembalado, certifique-se de que não foi danificado durante o transporte. Em caso de defeito, não utilize o eletrodoméstico e contacte um agente de serviço

qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos.

• Proteja o seu eletrodoméstico da atmosfera. Não o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso.
• Os materiais que rodeiam o eletrodoméstico (ou seja, armários) deverão conseguir suportar uma temperatura mínima de 100 °C.
• O aparelho não pode ser instalado atrás de uma porta decorativa para evitar sobreaquecimento.

1.3. DURANTE A UTILIZAÇÃO

- Quando utilizar o seu forno pela primeira vez é provável que note um ligeiro odor. Isto é perfeitamente normal e causado pelos materiais de isolamento nos elementos do aquecedor. Sugerimos que, antes de utilizar o seu forno pela primeira vez, o deixe vazio e o coloque à temperatura máxima durante 45 minutos. Certifique-se de que o ambiente no qual o produto é instalado é bem ventilado.

- Tome cuidado quando abrir a porta do forno durante ou após a cozedura. O vapor quente do forno poderá causar queimaduras.

- Não coloque materiais inflamáveis ou combustíveis em ou próximo do eletrodoméstico enquanto o mesmo estiver a funcionar.

- Utilize sempre luvas para remover e substituir a comida no forno.

- Sob nenhumas circunstâncias deve o forno ser revestido com papel de alumínio, pois pode sobreaquecer.

- Não coloque pratos ou tabuleiros diretamente na base do forno enquanto cozinha. A base torna-se extremamente quente e pode danificar o produto.

Não deixe o fogão sozinho quando cozinhar com óleos líquidos ou sólidos. Os mesmos poderão pegar fogo em condições de aquecimento extremas. Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão e cubra a panela com a tampa ou com um cobertor de incêndio.

• Se o produto não for utilizado durante um longo período de tempo, desligue o interruptor de controlo principal.
• Certifique-se de que os botões giratórios de controlo do eletrodoméstico estão sempre na posição “0” (stop) quando não estiver a ser utilizado.
• Os tabuleiros inclinam-se quando puxados para fora. Tome cuidado para não derramar ou deixar cair comida quente quando da remoção da mesma do forno.
• Não coloque nada na porta do forno quando a mesma estiver aberta. Isto poderá desequilibrar o forno ou danificar a porta.
• Não pendure toalhas, panos de cozinha ou roupas no eletrodoméstico ou nas suas pegas.

1.4. DURANTE A LIMPEZA E MANUTENÇÃO

• Certifique-se de que o seu eletrodoméstico está desligado da alimentação principal antes de realizar qualquer operação de limpeza ou manutenção.
• Não retire os botões giratórios de controlo para limpar o painel de controlo.
• Para manter a eficiência e a segurança do seu eletrodoméstico, recomendamos que utilize sempre peças suplentes originais e que contacte os agentes de serviço autorizados sempre que necessário.

Declaração de Conformidade CE

CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados.

Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é inadequada e perigosa.

As instruções operativas aplicam-se a vários modelos. Poderá notar diferenças entre estas instruções e o seu modelo.

Eliminação da sua máquina antiga

Este símbolo no produto ou na embalagem indica que este produto não poderá ser tratado como resíduo doméstico. Ao invés disso, deverá ser entregue no ponto de recolha adequado para a reciclagem de equipamento elétrico e eletrónico. Ao assegurar que este produto é eliminado corretamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento inadequado de resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte a secretaria da sua cidade, o seu serviço de eliminação de resíduos domésticos ou o revendedor onde adquiriu este produto.

2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO

AVISO: Este aparelho tem de ser instalado por pessoal de assistência técnica autorizado ou por um técnico qualificado, de acordo com as instruções constantes neste manual e em conformidade com os regulamentos locais atualmente em vigor.

• A instalação incorreta pode causar ferimentos e danos pelos quais o fabricante não aceita ou reconhece qualquer responsabilidade e em relação aos quais a garantia não será válida.
• Antes da instalação, certifique-se de que as condições de distribuição do local (tensão e frequência da eletricidade) e os parâmetros de ajuste do aparelho são compatíveis. Os parâmetros de ajuste deste aparelho são indicados na etiqueta.
• As leis, portarias, diretivas e normas em vigor no país de utilização devem ser seguidas (regulamentos de segurança, reciclagem adequada de acordo com os regulamentos, etc.).
• Se o produto incluir guias de prateleira amovíveis (prateleiras de grelha) e se o manual do utilizador incluir receitas como iogurte, as prateleiras de grelha devem ser removidas e deve utilizar o forno no modo de confeção definido. As informações relativas à remoção da prateleira de grelha estão incluídas na secção LIMPEZA E MANUTENÇÃO.

2.1. INSTRUÇÕES PARA O INSTALADOR Instruções gerais

• Depois de remover o material de embalagem do aparelho e respetivos acessórios, certifique-se de que o aparelho não está danificado. Se suspeitar de qualquer dano, não utilize o aparelho e contacte de imediato o pessoal de assistência técnica autorizado ou um técnico qualificado.
• Certifique-se de que não existem materiais inflamáveis ou combustíveis nas proximidades do aparelho, como cortinas, óleo, tecidos, etc., que possam pegar fogo rapidamente.
• As bancadas e mobílias em redor do aparelho devem ser fabricadas em material resistente a temperaturas

superiores a 100 °C.

- O aparelho não deve ser instalado diretamente sobre uma máquina de lavar loiça, frigorífico, arca congeladora, máquina de lavar roupa ou secador de roupa.

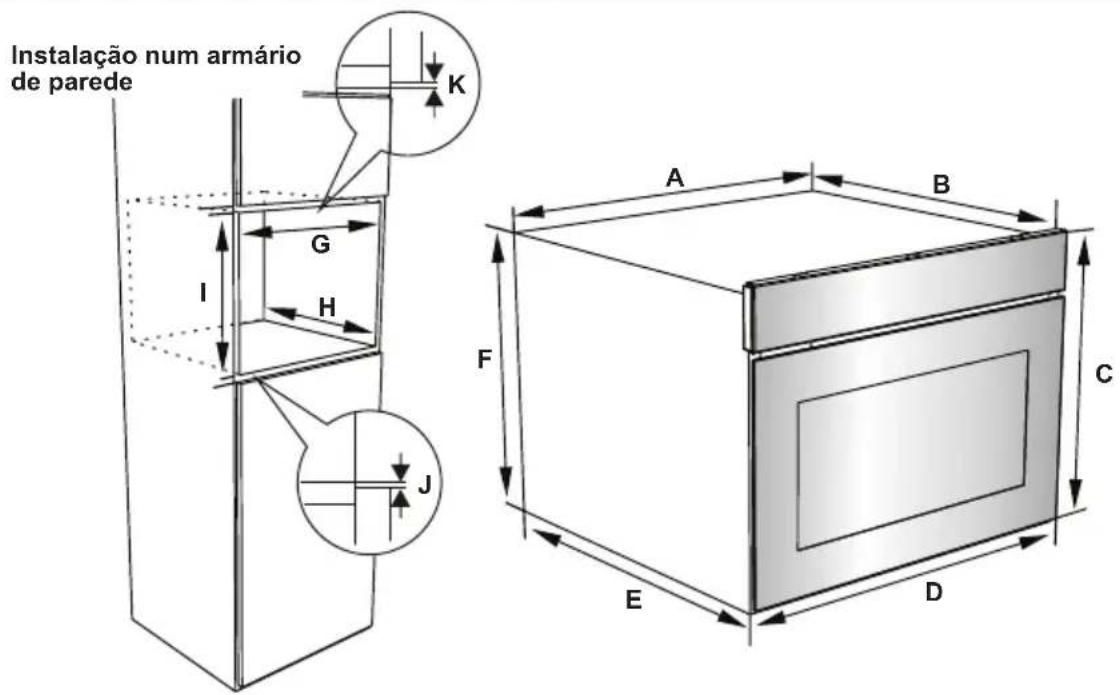

2.2. INSTALAÇÃO DO FORNO

Os aparelhos são fornecidos com kits de instalação e podem ser instalados numa bancada com as dimensões adequadas. As dimensões para instalação de placas e fornos são indicadas abaixo.

A (mm) 557 F (mm) 445
B (mm) 550 G (mm) mín./máx. 560/580
C (mm) 455 H mín. (mm) 555
D (mm) 595 I mín. (mm) 460
E (mm) 575 J/K mín. (mm) 5/10

Após realizar todas as ligações elétricas, insira o forno no armário, empurrando-o para a frente. Abra a porta do forno e introduza 2 parafusos nos orifícios localizados na armação do forno. Com o produto em contacto com a superfície de madeira do armário, aperte os parafusos.

AVISO: A ligação elétrica deste aparelho deve ser efetuada por pessoal de assistência técnica autorizado ou por um eletricista credenciado, de acordo com as instruções constantes neste manual e em conformidade com os regulamentos locais atualmente em vigor.

AVISO: ESTE APARELHO TEM DE SER LIGADO À TERRA.

- Antes de ligar o aparelho à alimentação elétrica, é necessário verificar a correspondência da tensão nominal do aparelho (indicada na placa de identificação do aparelho) com a tensão

de alimentação disponível na rede elétrica, e a cablagem da rede elétrica deve ser capaz de suportar a potência nominal do aparelho (também indicada na placa de identificação).

• Durante a instalação, certifique-se de que estão a ser usados cabos com isolamento. Uma ligação incorreta pode danificar o seu aparelho. Se o cabo da rede elétrica estiver danificado e for necessário substituí-lo, este procedimento deve ser efetuado apenas por pessoal qualificado.
• Não utilize adaptadores, fichas triplas e/ou cabos de extensão.
• O cabo de alimentação deve ser mantido afastado das superfícies quentes do aparelho e não pode ser dobrado ou apertado. Caso contrário, o cabo poderá sofrer danos, causando um curto-circuito.

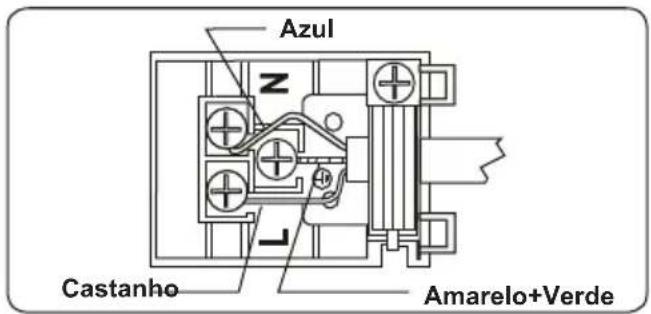

• Se o aparelho não for ligado à rede elétrica através de uma tomada, tem de ser utilizado um dispositivo de corte multipolar (como um espaçamento entre contactos de, pelo menos, 3 mm), a fim de cumprir os regulamentos de segurança.

• O aparelho foi concebido para uma alimentação elétrica de 220-240 V \~ e 380-415 V 3N\~. Se a alimentação no local de instalação for diferente, contacte o pessoal de assistência técnica autorizado ou um eletricista credenciado.

• O cabo de alimentação (H05VV-F) tem de ser suficientemente comprido para ligar ao aparelho, mesmo se o aparelho for puxado para fora do seu armário.
• Certifique-se de que todas as ligações estão corretamente apertadas.
• Fixe o cabo de alimentação à abraçadeira do cabo e feche a tampa.
• A ligação da caixa de terminais é colocada na caixa de terminais.

3. CARACTERÍSTICAS DO PRODUTO

Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo.

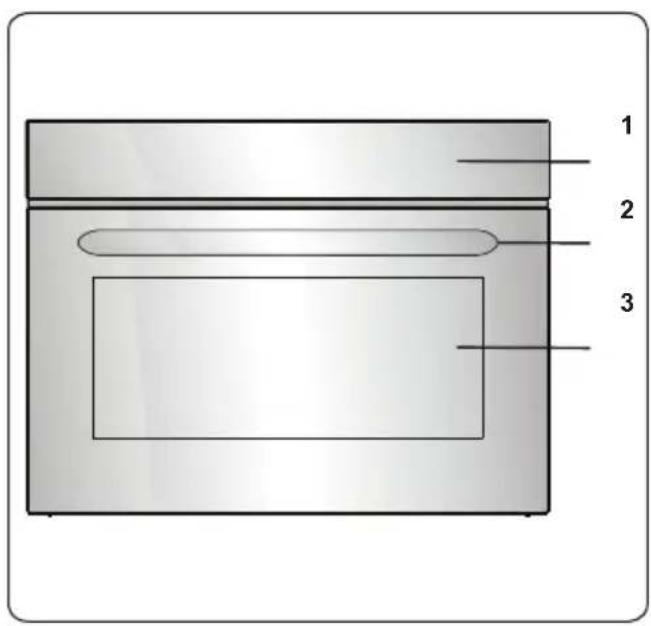

Lista de Componentes

1. Painel de Controlo
2. Pega da Porta do Forno
3. Porta do Forno

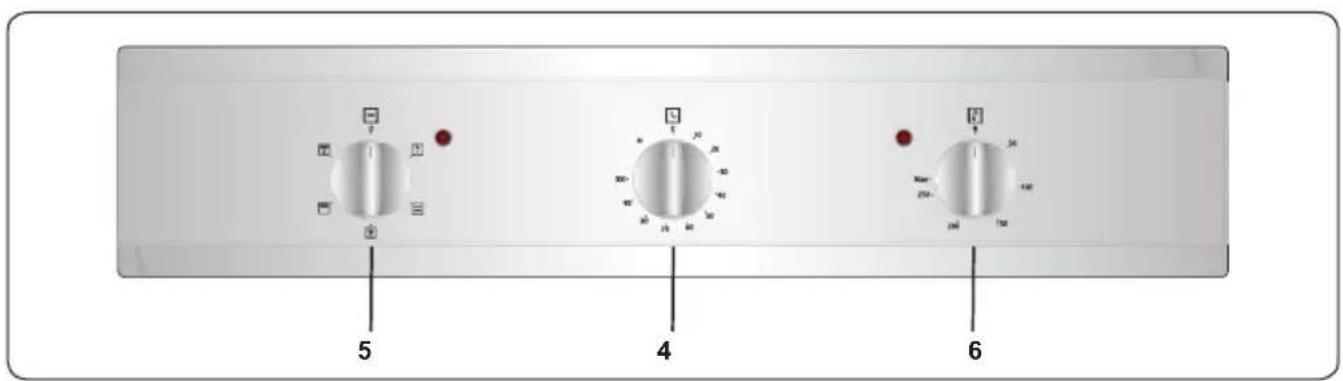

Painel de Controlo

1. Temporizador
2. Botão Giratório de Controlo de Função de Forno
3. Botão Giratório do Termóstato do Forno

4. UTILIZAÇÃO DO PRODUTO

4.1. CONTROLOS DO FORNO

Botão Giratório de Controlo de Função de Forno

Rode o botão giratório até ao símbolo correspondente da função da cozedura desejada. Para detalhes das diferentes funções, consultar “Funções do Forno”.

Botão Giratório do Termóstato do Forno

Após selecionar a função de cozedura, rode este botão giratório até à temperatura desejada. A luz do termóstato do forno acender-se-á sempre que o termóstato estiver a funcionar para aquecer o forno ou manter a temperatura.

Funções do Forno

* As funções do seu forno poderão ser diferentes com base no modelo do seu produto.

Simple white abstract icon of a propeller inside a square frame (no text or symbols)

Função de Descongelamento: As luzes de aviso do forno acender-se-ão e a ventoinha irá começar a funcionar. Para utilizar a função de

descongelamento, coloque os seus alimentos cozinhados no forno numa prateleira colocada na terceira ranhura a partir do fundo. Recomenda-se que coloque um tabuleiro de forno debaixo dos alimentos a descongelar devido ao gelo que derrete. Esta função não irá cozinhar ou cozer os seus alimentos, só ajudará a descongelá-los.

Função de Cozinhar Estática: O termóstato do forno e as luzes de aviso acender-se-ão e os elementos de aquecimento inferior e superior irão começar a funcionar. A função

de cozinhar estática emite calor, assegurando um cozinhar adequado dos alimentos. Isto é ideal para fazer bolos, massa, lasanha e pizza. O pré-aquecimento do forno durante 10 minutos é recomendado e é o adequado para cozinhar em apenas uma prateleira de uma vez, nesta função.

Função da Ventoinha: O termóstato do forno e as luzes de aviso acender-se-ão e os elementos de aquecimento superior e inferior e a ventoinha

irão começar a funcionar. Esta função é ótima para cozinhar bolos. O cozinhar é realizado pelos elementos de aquecimento superior e inferior dentro do forno e pela ventoinha, que proporciona circulação de ar, dando um ligeiro efeito grelhado à comida. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Função de Grelhar: O termóstato do forno e as luzes de aviso acender-se-ão e o elemento de aquecimento de grelha irá começar a

funcionar. Esta função é utilizada para grelhar e tostar alimentos nas prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ajustada para 190 °C.

Função da Ventoinha e de Grelha: O termóstato do forno e as luzes de aviso acender-se-ão e o elemento de aquecimento de grelha e a ventoinha irão

começar a funcionar. Esta função é ideal para grelhar comida mais espessa. Utilize as prateleiras superiores do forno e esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ajustada para 190 °C.

4.2. MESA DE COZINHAR

Função	Pratos
Estático	Massa Folhada 1	-2 170 - 1	90 35 - 45
	Bolo 1 - 2	170 - 190 30	-40
	Bolachas 1 - 2	170 - 190	30 - 40
	Guisado 2 17	5 - 200 40	-50
	Frango 1 - 2	200 45 - 60
Ventoinha	Massa Folhada 1	-2 170 - 1	90 25 - 35
	Bolo 1 - 2	3 150 - 170	25 - 35
	Bolachas 1 - 2	-3 150 -	170 25 - 35
	Guisado 2 17	5 - 200 40	-50
	Frango 1 - 2	200 45 - 60
Grelhar	Almôndegas grelhadas	4 200	10 - 15
	Frango * 190	50 - 60
	Costeletas	3 - 4 20	0 15 - 25
	Bife de vaca 4	200 15 - 25

*Se disponível, cozinhe com espeto para grelhar frango.

4.3. UTILIZAÇÃO DO TEMPORIZADOR MECÂNICO

Descrição da Função
M	Operação manual
0......100	Operar ajustando o temporizador

Operação manual

Quando definir o botão do temporizador para a posição “M”, conseguirá pôr o seu forno a funcionar continuamente. Quando definir o botão do temporizador para a posição “0”, o forno não irá funcionar.

Defina o tempo de cozedura desejado rodando o botão giratório do temporizador para entre 0 e 100 minutos. Quando o temporizador chegar a zero, o forno irá desligar automaticamente e irá soar um alarme sonoro.

4.4. ACESSÓRIOS

Tabuleiro Fundo

O tabuleiro fundo é mais adequado para cozinhar guisados.

Coloque o tabuleiro em qualquer calha e empurre-o até ao final para se certificar de que está colocado corretamente.

A rede de arame deverá ser utilizada para grelhar ou para processar alimentos em recipientes que podem ir ao forno.

Coloque a grelha corretamente em qualquer suporte de prateleira correspondente na cavidade do forno e empurre-a até ao fim.

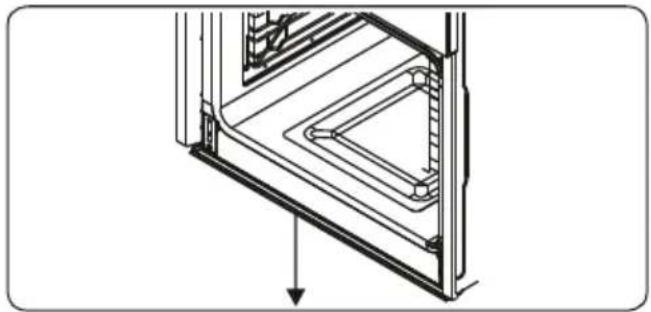

Em alguns casos, aquando da cozedura, poderá surgir condensação no vidro interior da porta do forno. Isto não é uma avaria do produto.

Abra a porta do forno para a posição de grelhar e deixe-a nessa posição durante 20 segundos.

A água irá cair para o coletor.

Refresque o forno e limpe o interior da porta com uma toalha seca. Este procedimento deverá ser realizado com

regularidade.

5. LIMPEZA E MANUTENÇÃO

5.1. LIMPEZA

NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de realizar a limpeza.

Instruções Gerais

• Verifique se os materiais de limpeza são os adequados e recomendados pelo fabricante antes de os utilizar no seu eletrodoméstico.
• Utilize detergentes em creme ou líquidos que não contenham partículas. Não utilize cremes cáusticos (corrosivos), pós de limpeza abrasivos, palha de aço ou ferramentas rígidas uma vez que estas podem danificar as superfícies do fogão.

Não utilize detergentes que contenham partículas uma vez que estas poderão arranhar o vidro, as partes esmaltadas e/ou pintadas do seu eletrodoméstico.

- Se houver derrame de quaisquer líquidos, limpe-os imediatamente para evitar que as partes fiquem danificadas.

Não utilize detergentes de vapor para limpar qualquer parte do eletrodoméstico.

Limpar o Interior do Forno

• O interior dos fornos esmaltados é mais bem limpo quando o forno está quente.
• Limpe o forno com um pano suave embebido em água com sabão após cada utilização. Depois, limpe novamente o forno com um pano húmido e seque-o.
• Poderá necessitar de utilizar material de limpeza líquido ocasionalmente para

limpar, na totalidade, o forno.

• Limpe as partes de vidro do seu eletrodoméstico com regularidade.
• Utilize um detergente limpa-vidros para limpar o interior e o exterior das partes de vidro. Depois, enxague e seque-as adequadamente com um pano seco.

Limpar as Partes em Aço Inoxidável (se disponíveis)

• Limpe as partes em aço inoxidável do seu eletrodoméstico com regularidade.
• Limpe as partes em aço inoxidável com um pano suave embebido em água. Depois, seque-as adequadamente com um pano seco.

Não limpe as partes em aço inoxidável enquanto ainda estão quentes da cozedura.

Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do aço inoxidável durante um o período de tempo.

Limpeza de superfícies pintadas (se disponível)

- Nódoas de tomate, polpa de tomate, ketchup, limão, derivados de óleo, leite, alimentos açucarados, bebidas açucaradas e café devem ser imediatamente limpas com um pano embebido em água morna. Caso estas manchas não sejam limpas e forem deixadas a secar nas superfícies, NÃO devem ser esfregadas com objetos duros (objetos pontiagudos, esfregões de palha de aço e plástico, esponjas para lavar loiça que possam danificar a superfície) ou produtos de limpeza que contenham elevados níveis de álcool, tira-nódoas, desengordurantes, produtos químicos abrasivos para a superfície. Caso contrário, poderá provocar a corrosão das superfícies

pintadas a pó e o aparecimento de manchas. O fabricante não será responsabilizado por quaisquer danos causados pela utilização indevida de produtos e métodos de limpeza.

Remoção do Vidro Interior

Deve remover o vidro da porta do forno antes de limpeza, tal como indicado abaixo.

1. Empurre o vidro na direção de B e retire-o do suporte de localização (x). Puxe o vidro na direção de A.

Substituir o vidro interior:

1. Empurre o vidro na direção e debaixo do suporte de localização (y) na direção de B.

1. Coloque o vidro debaixo do suporte de localização (x) na direção de C.

Se a porta do forno for uma porta de forno de vidro triplo, a camada de vidro tripla pode ser removida da mesma

Antes de limpar o vidro da porta do forno tem de remover a porta do forno, como indicado em baixo.

1. Abra a porta do forno.

1. Abra o encaixe de bloqueio (a) (com a ajuda de uma chave de parafusos) até à posição final.

1. Feche a porta até estar quase totalmente na posição fechada e retire a porta puxando-a para si.

Remoção da Prateleira de Rede

Para remover a calha de rede, puxe a calha de rede tal como indicado na imagem. Após a libertar dos clipes (a), levante-a.

NOTA: A manutenção deste eletrodoméstico deverá ser realizada

apenas por uma pessoa de serviço autorizada ou por um técnico qualificado.

Mudar a Lâmpada do Forno

NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de limpar o eletrodoméstico.

• Retire a lente do vidro e depois retire a lâmpada.
• Insira a nova lâmpada (resistente a 300 °C) para substituir a lâmpada que removeu (230 V, 15-25 Watt, Tipo E14).
• Substitua a lente do vidro e o seu forno está pronto a ser utilizado.
• O produto contém uma fonte de luz de classe de eficiência energética G.
• A fonte de luz não pode ser substituída pelo usuário final. É necessário serviço pós-venda.
• A fonte de luz incluída não se destina a ser utilizada noutras aplicações.

Fonte de luz substituível por um profissional

A lâmpada foi criada especificamente para ser utilizada em eletrodomésticos de cozinha. Não é adequada para iluminar uma divisão da casa.

6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE

6.1. RESOLUÇÃO DE PROBLEMAS

Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado.

Problema Causa Possível Solução
O forno não liga. A alimentação elétrica está desligada.		Verifique se existe alimentação elétrica. Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar.
Não há calor ou o forno não aquece.	O controlo de temperatura do forno está incorretamente definido.A porta do forno foi deixada aberta.	Verifique se o botão giratório de controlo de temperatura do forno está definido corretamente.
O cozinhar é uniforme dentro do forno.	As prateleiras do forno estão incorretamente posicionadas.	Verifique se estão as temperaturas recomendadas e as posições da prateleira são as recomendadas.Não abra, de forma frequente, a porta a menos que esteja a cozinhar algo que precise de ser virado. Se abrir a porta do forno com frequência, a temperatura interior será inferior e isto afetará os resultados do seu cozinhado.
A luz do forno (se disponível) não funciona.	A lâmpada está avariada.A alimentação elétrica está desconectada ou desligada.	Substitua a lâmpada de acordo com as instruções indicadas.Certifique-se de que a alimentação elétrica está ligada à tomada na parede.
A ventoinha do forno (se disponível) é ruidosa.	As prateleiras do forno estão a vibrar.	Verifique se o forno está nivelado.Verifique se as prateleiras e qualquer material de cozedura não estão a vibrar ou em contacto com o painel traseiro do forno.

6.2. TRANSPORTE

Se necessitar de transportar o produto, utilize a embalagem do produto original e transporte-o utilizando a caixa original. Siga os sinais de transporte indicados na embalagem. Ponha fita-cola em todas as partes independentes do produto para evitar danos no produto durante o transporte.

Se não tiver a embalagem original, prepare uma caixa de transporte para que o eletrodoméstico, especialmente as superfícies exteriores do produto, fique protegido contra ameaças externas.

7. ESPECIFICAÇÕES TÉCNICAS

7.1. FICHA ENERGÉTICA

Marca		Corberô
Modelo CCHCV4521M
Tipo de forno ELÉTRICO
Massa kg 35,0
Índice de eficiência energética - convencional 103,9
Índice de eficiência energética - forçado com ventoinha 94,7
Classe de energia A
Consumo energético (eletricidade) - convencional kilowatt-hora/ciclo 0,79
Consumo energético (eletricidade) - forçado com ventoinha kilowatt-hora/ciclo 0,72
Número de cavidades 1
Fonte de calor ELÉTRICO
Volume I 50
Este forno está em conformidade com a norma EN 60350-1
Conselhos para poupança de energiaForno- Cozinhe as refeições juntas, se possível.- Mantenha o tempo de pré-aquecimento breve.- Não tente prolongar o tempo de cozedura.- Não se esqueça de desligar o forno no fim da cozedura.- Não abra a porta do forno durante o período de cozedura.
