Marca	Corbero
Modelo	CLVM6021W
Tipo de Produto	Máquina de Lavar Louça Independente
Capacidade	12 talheres

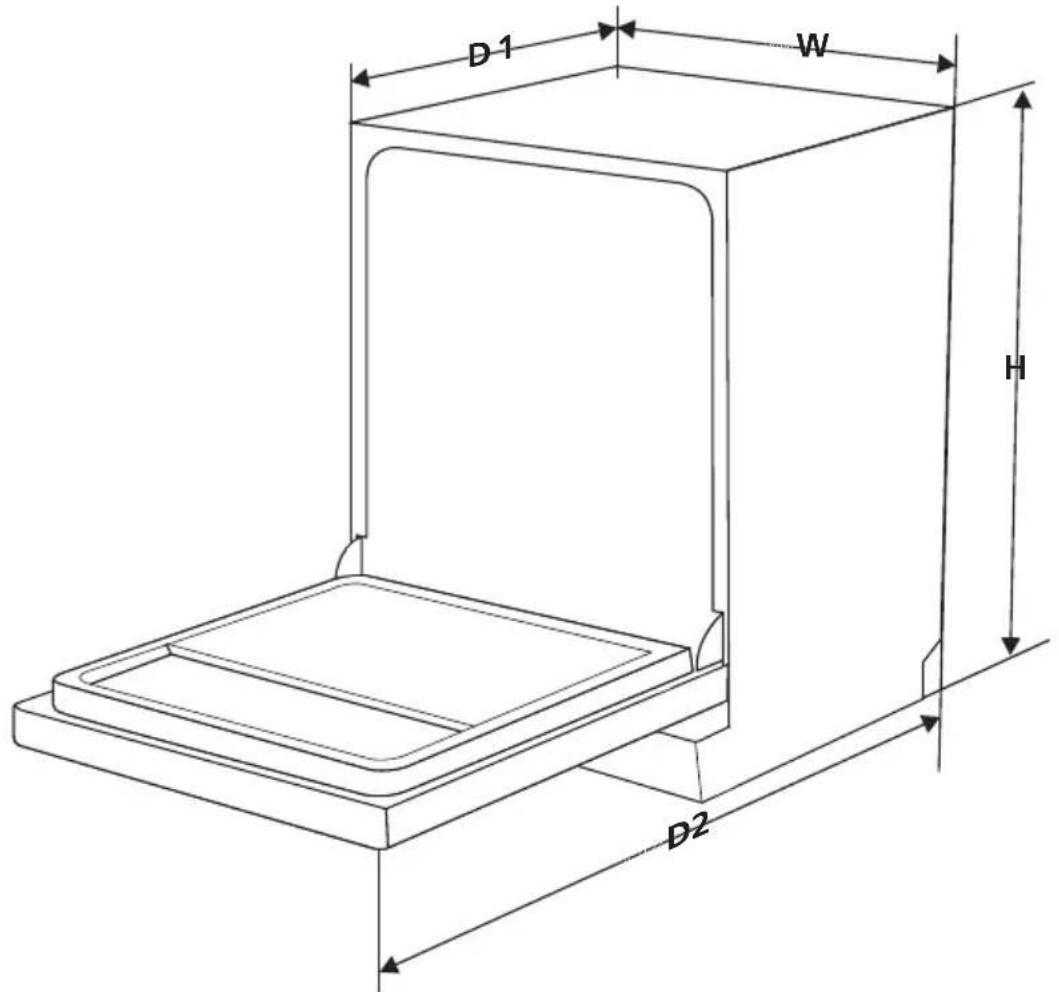

Dimensões (A x L x P)	845 x 598 x 600 mm (porta fechada)
Profundidade com porta aberta a 90°	1175 mm
Classe de Eficiência Energética	E
Consumo de Energia (ciclo eco)	0.923 kWh
Consumo de Água (ciclo eco)	11.0 L
Duração do Programa (ciclo eco)	3:50 h:min
Nível de Ruído	49 dB(A) re 1 pW
Programas	Intensivo, ECO, Vidro, 90 min, Rápido
Funções Adicionais	Meia Carga, Secagem Extra, Início Programado (3/6/9/12h), Bloqueio para Crianças
Amaciador de Água	Ajustável (H1-H6) com definições de consumo de sal

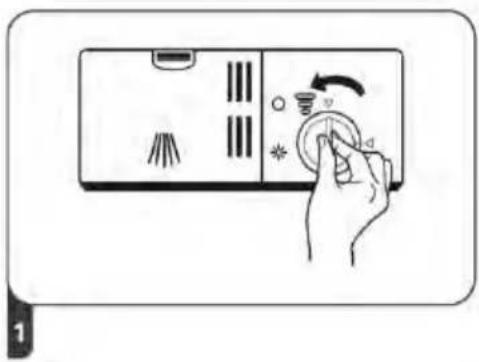

Dispensador de Abrilhantador	Dosagem ajustável com indicador
Dispensador de Detergente	Compartimento duplo (pré-lavagem e lavagem principal)
Sistema de Filtragem	Filtro de três partes (grosso, fino, principal) – removível e lavável
Braços Aspersores	Superior e inferior – removíveis para limpeza
Cesto Superior	Altura ajustável com suportes de copos rebatíveis

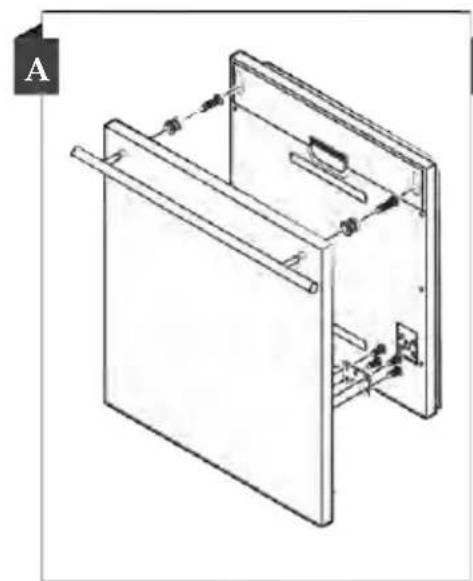

Opções de Instalação	Independente ou embutida (com kit de painel estético)
Alimentação Elétrica	230V~50Hz, fusível necessário 10A/13A/16A (ver etiqueta de classificação)
Ligação de Água	Apenas água fria, conector roscado de 3/4", mangueira de segurança de abastecimento
Mangueira de Drenagem	Comprimento máximo 4 m, altura máxima 1000 mm
Disponibilidade de Peças Sobresselentes	7 anos (eletrónica e motor) e 10 anos (dobradiças da porta, vedantes, cestos, etc.)
Garantia	36 meses a partir da data da fatura (aplicam-se condições)

Perguntas frequentes - CLVM6021W CORBERO

Como instalar a máquina de lavar louça?

Posicione o aparelho perto da entrada de água e do dreno. Conecte a mangueira de abastecimento de água fria a uma torneira roscada de 3/4 de polegada. Prenda a mangueira de drenagem a um lava-loiça ou cano de drenagem (diâmetro mínimo 40 mm, altura máxima 1000 mm). Ligue a uma tomada com ligação à terra. Nivele o aparelho ajustando os pés (ajuste máximo de 50 mm). Para instalação embutida, siga os passos específicos para encaixe do painel e tensão da mola da porta.

O que devo fazer se a máquina de lavar louça não ligar?

Verifique se o cabo de alimentação está ligado e se o disjuntor não disparou. Certifique-se de que a porta está bem fechada e trancada. Verifique se o abastecimento de água está ligado e se a pressão da água é suficiente (min 0,04 MPa). Se o problema persistir, consulte a secção de resolução de problemas no manual.

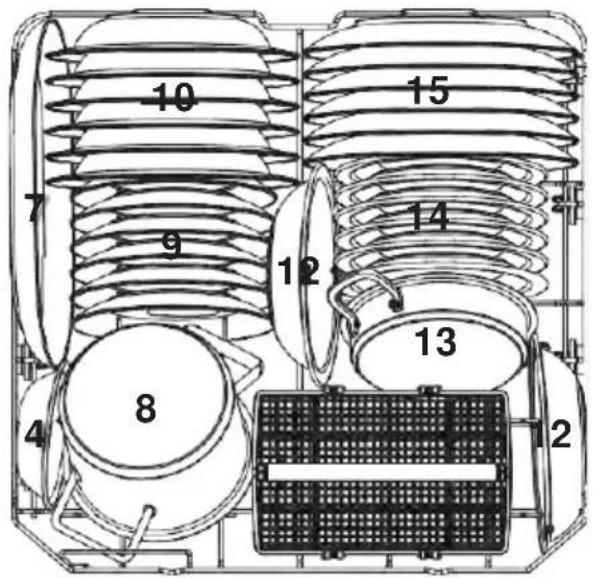

Como carregar os cestos para obter melhores resultados?

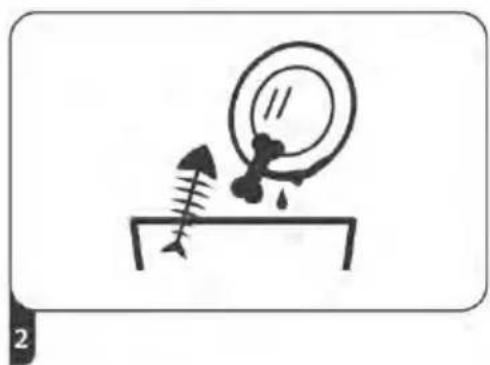

Raspe os resíduos alimentares grandes. Carregue itens ocos (chávenas, copos) de cabeça para baixo. Coloque facas afiadas com as pontas para baixo ou horizontalmente no cesto superior. Não sobrecarregue; certifique-se de que os braços aspersores podem girar livremente. Coloque itens maiores (panelas, frigideiras) no cesto inferior. Use o cesto dos talheres com os utensílios separados. Consulte o manual para padrões de carga normais de acordo com a EN60436.

Como ajustar o amaciador de água?

O amaciador de água ajusta o consumo de sal com base na dureza da água. Defina o nível (H1 a H6) pressionando o botão do programa durante 5 segundos nos primeiros 60 segundos após ligar e, em seguida, selecione a definição de dureza adequada. A definição de fábrica é H3. Os níveis de dureza correspondem a °dH alemães, °fH franceses e mmol/l. Consulte o gráfico de dureza da água no manual.

Que tipo de detergente e abrilhantador devo usar?

Use apenas detergente especificamente concebido para máquinas de lavar louça automáticas (pó, gel ou pastilhas). Use abrilhantador líquido para melhorar a secagem e evitar manchas. Nunca use sabão, detergente para roupa ou líquido de lavagem à mão. Ajuste a dosagem de abrilhantador através do botão sob a tampa; números mais altos aumentam a dosagem.

Como limpar os filtros?

Desligue a máquina de lavar louça e remova o cesto inferior. Rode o filtro grosso no sentido anti-horário para o destravar e, em seguida, levante o conjunto do filtro. Separe o filtro fino do filtro grosso. Enxague todos os filtros em água corrente e use uma escova macia para resíduos difíceis. Montar novamente na ordem inversa e rodar no sentido horário para travar. Não use a máquina de lavar louça sem filtros.

O que significam os códigos de erro?

E1: Tempo de entrada mais longo – verifique o abastecimento e a pressão da água. E3: Não atinge a temperatura – avaria do elemento de aquecimento. E4: Transbordamento – possível fuga. Ed: Falha de comunicação entre placas. Se ocorrer transbordamento, desligue o abastecimento de água antes de chamar a assistência.

Como posso poupar energia com esta máquina de lavar louça?

Use o programa ECO para loiça normalmente suja – é o mais eficiente em energia e água. Evite pré-lavar a louça, pois desperdiça água. Carregue sempre a máquina completamente. A máquina de lavar louça normalmente consome menos energia e água do que a lavagem à mão quando usada eficientemente.

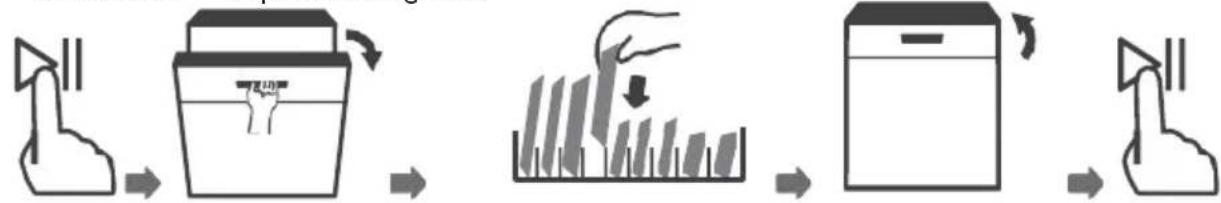

Posso adicionar loiça após o ciclo ter começado?

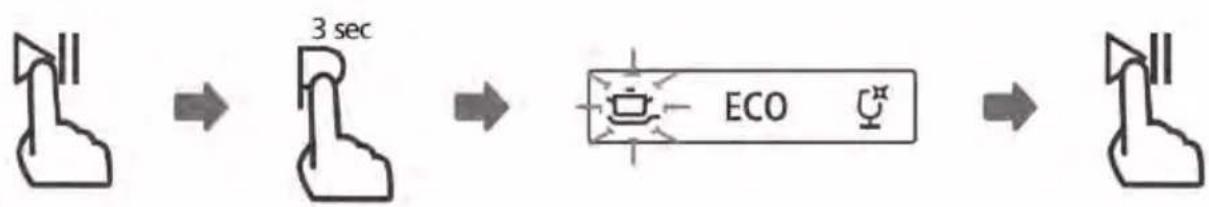

Sim, mas apenas antes de o dispensador de detergente abrir. Pressione Iniciar/Pausa para parar o ciclo. Aguarde que os braços aspersores parem e, em seguida, abra a porta com cuidado (vapor quente!). Adicione a loiça, feche a porta e pressione Iniciar/Pausa novamente. O ciclo será retomado após 10 segundos.

Quais peças sobresselentes estão disponíveis e por quanto tempo?

Durante 7 anos após a última unidade do modelo ser colocada no mercado: motores, bombas, aquecedores, mangueiras, válvulas, filtros, conjuntos de portas, placas de circuito, ecrãs, sensores, software. Durante 10 anos: dobradiças da porta, vedantes, braços aspersores, filtros de drenagem, prateleiras interiores, cestos e tampas.

MANUAL DE UTILIZADOR CLVM6021W CORBERO

Lea atentamente este manual

Conserve este manual para futuras consultas.

CONTENIDO

Manual de Instruções

PARTE 1 : Versão Genérica

CLVM 6021X

CLVM 6021W

Corberō

Leia atentamente este manual antes de usar a máquina de lavar louça.

Guarde este manual para referência futura.

CONTEÚDO

01 Informação de segurança 02 Descrição do produto

Usar a máquina de lavar louça

03

Cavegar o sal no descalcificador

04

MANUTENÇÃO E LIMPEZA

Cuidados externos

Cuidados internos

Cudado da máquina de lavar louça

INSTRUÇÕES DE INSTALAÇÃO

Ligação elétrica

05

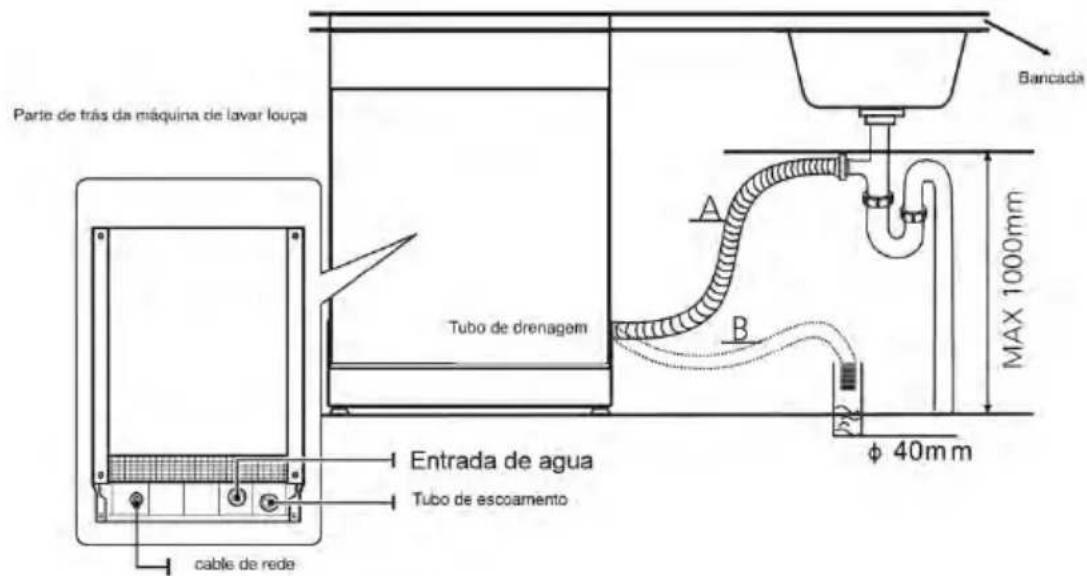

Abastecimento de água e drenagem

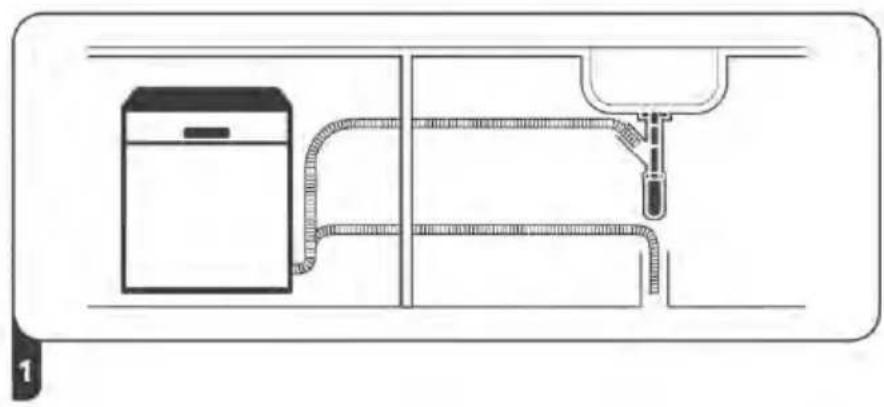

Ligação das mangueiras de drenagem

Coloque o dispositivo

Instalação livre

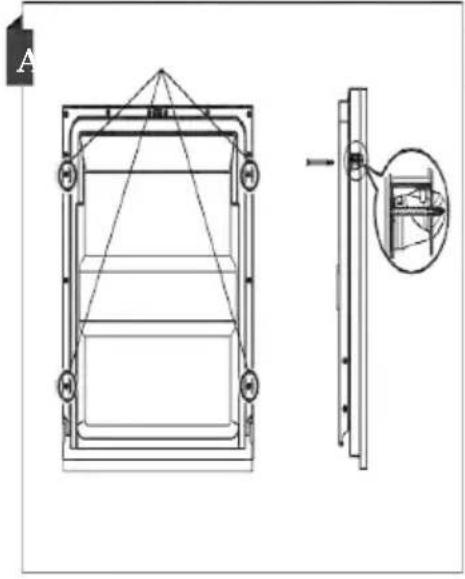

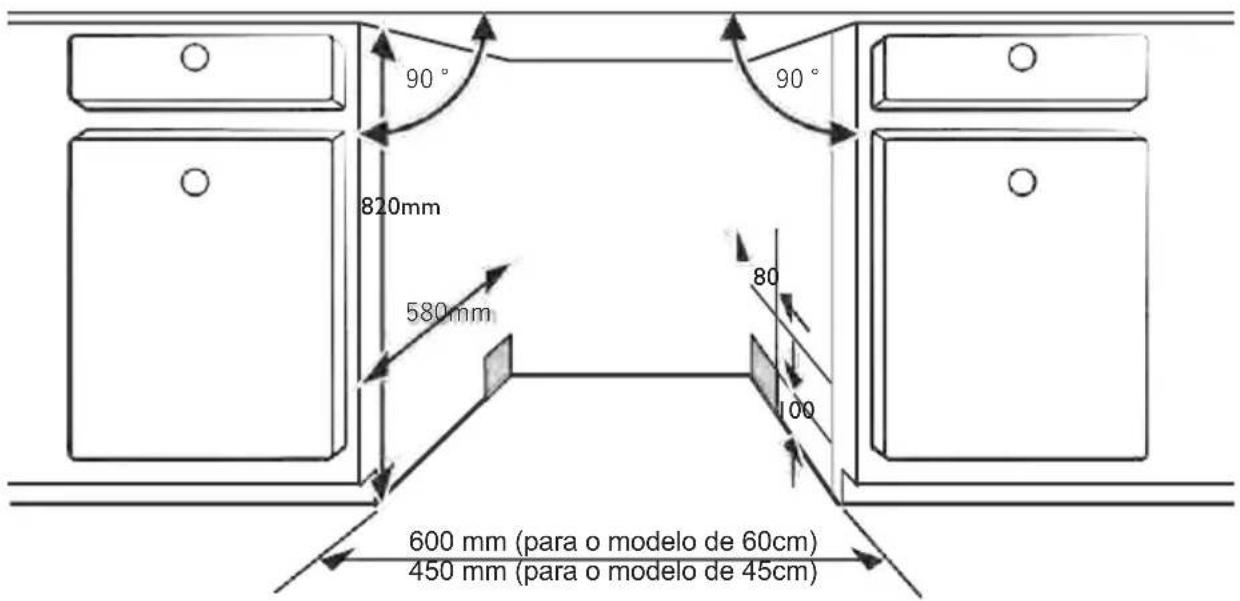

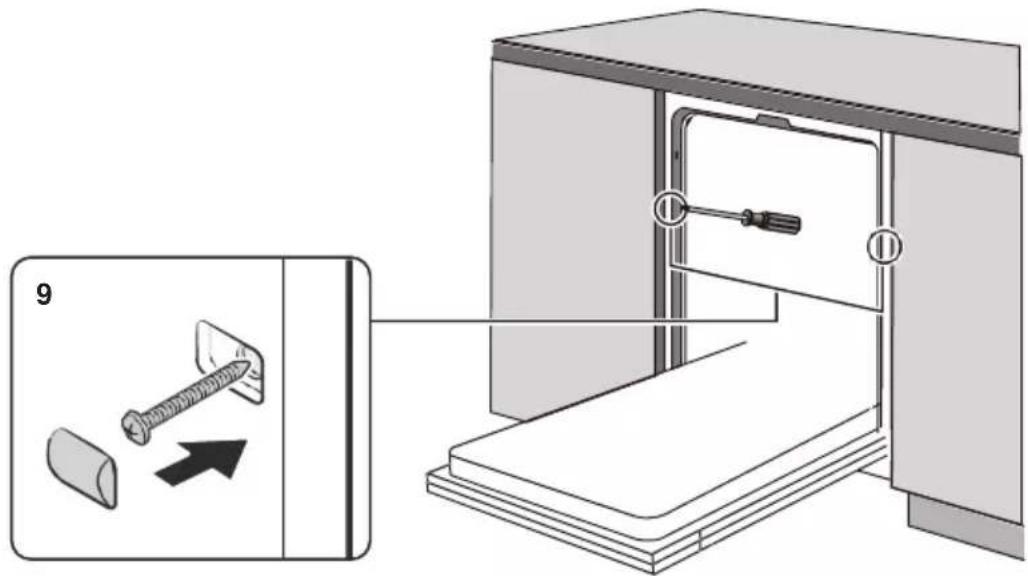

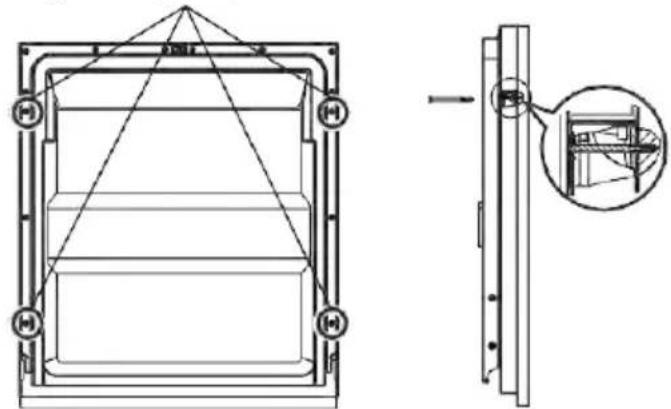

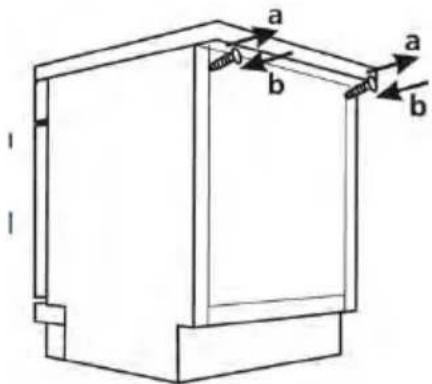

Instalação incorporada (para o modelo embutido)

06

CONSELHOS PARA SOLUCIONAR PROBLEMAS

Disponibilidade de peças sobressalentes

07

CARREGAR OS DESTOS DE ACORDO COM

NOTA:

• Consultar a secção Sugestões para a resolução de problemas irá ajudá-lo a resolver alguns problemas comuns.
• Se não conseguir resolver os problemas sozinho, peça a ajuda de um técnico profissional.
• O fabricante, seguindo uma política de constante desenvolvimento e atualização de produtos, pode fazer modificações sem aviso prévio.
• Caso se perca ou esteja desatualizado, pode receber um novo manual do fabricante ou vendedor responsável.

INFORMAÇÃO DE SEGURANÇA

ADVERTÊNCIA

Ao usar a sua máquina de lavar louça, siga as precauções abaixo:

Este dispositivo destina-se a ser usado em aplicações domésticas e similares, tais como:

• áreas de cozinha em lojas, escritórios e outros ambientes de trabalho;
• casas de campo;
• por clientes em hotéis, motéis e outros ambientes residenciais;

Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruções relativas à utilização do eletrodoméstico de uma forma segura e eles compreendam os perigos envolvidos.

As crianças não devem brincar com o aparelho. A limpeza e a manutenção por parte do utilizador não devem ser feitas por crianças sem supervisão. (Para EN60335-1)

Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções relativas ao uso do aparelho por uma pessoa responsável pela sua segurança.

• O material de embalagem pode ser perigoso para as
• crianças! Este aparelho é apenas para uso doméstico em interiores.
• Para se proteger contra o risco de choque elétrico, não mergulhe a unidade, o cabo ou a ficha em água ou outro líquido.
• Desligue antes dos trabalhos de limpeza e manutenção do aparelho.
• Use um pano macio humedecido com sabão suave e depois use um pano seco para o limpar novamente.

Instruções de ligação à terra

• Este aparelho deve ser ligado à terra. Em caso de mau funcionamento ou avaria, a ligação à terra reduzirá o risco de choque elétrico, proporcionando um caminho de menor resistência à corrente elétrica. Este aparelho está equipado com uma ficha condutora de ligação à terra.
• A tomada deve ser ligada a uma tomada apropriada, instalada e com ligação à terra de acordo com todos os códigos e portarias locais.
• A ligação incorreta do condutor de ligação à terra do equipamento pode resultar num risco de choque elétrico.
• Verifique com um eletricista qualificado ou um representante da assistência técnica se tiver dúvidas sobre se o aparelho está devidamente ligado à terra.

- Não modifique a ficha fornecida com o aparelho; se este não encaixar na tomada.

- Peça a um eletricista qualificado para instalar uma tomada adequada.

- Não abuse, nem se sente ou fique em pé sobre a porta ou o tabuleiro da máquina de lavar louça.

- Não utilize a sua máquina de lavar loiça, a menos que todos os painéis estejam corretamente posicionados.

- Abra a porta com muito cuidado. Se a máquina de lavar louça estiver a funcionar, há o risco de haver fugas de

- água. Não coloque objetos pesados ou fique de pé sobre a porta quando ela estiver aberta.

- O aparelho pode inclinar-se para a frente. Ao carregar artigos para lavar:

1) Localize os objetos afiados para que não danifiquem a vedação da porta;

2) Atenção: As facas e outros utensílios de ponta afiada devem ser carregados no cesto com as pontas para baixo ou colocados horizontalmente.

- Alguns detergentes para máquinas de lavar louça são fortemente alcalinos. Podem ser extremamente perigosos se ingeridos. Evite o contacto com a pele e os olhos e mantenha as crianças afastadas da máquina de lavar louça quando a porta estiver aberta.

- Verifique se o depósito do detergente está vazio após completar o ciclo de lavagem.

- Não lave artigos de plástico, a menos que estejam marcados como "lavável na máquina de lavar louça" ou equivalente.

- Para artigos de plástico não marcados, verifique as recomendações do fabricante.

- Utilize apenas detergentes e agentes de enxaguamento recomendados para utilização na máquina de lavar louça.

- Nunca use sabão, detergente de roupa ou detergente para lavar as mãos na sua máquina de lavar louça.

- A porta não deve ser deixada aberta, pois isso poderia aumentar o risco de mau funcionamento.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o seu agente de serviço ou pessoas com qualificações semelhantes, a fim de evitar qualquer perigo.

- Durante a instalação, a fonte de alimentação não deve ser dobrada ou achatada de forma excessiva ou perigosa.

- Não mexa nos controlos.

- O eletrodoméstico deve ser ligado à válvula de água principal com novos conjuntos de mangueiras. Os acessórios antigos não devem ser reutilizados.

- Para poupar energia, em modo de espera, o aparelho desliga-se automaticamente quando não há funcionamento durante 15 minutos.

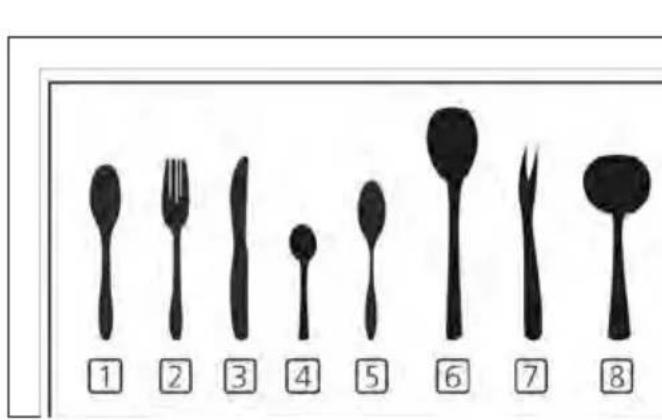

- O número máximo de talheres para lavagem é de 12.

• A pressão máxima para a água é de 1MPa.

- A pressão mínima para a água é de 0,04MPa.

- Para eliminar a embalagem e o eletrodoméstico, dirija-se a um centro de reciclagem. Portanto, corte o cabo de alimentação e inutilize o dispositivo de fecho da porta.

• As embalagens de cartão são feitas de papel reciclado e devem ser descartadas em contentores de reciclagem de papel usado.
• Ao garantir que este produto seja descartado corretamente, ajudará a evitar possíveis consequências negativas para o meio ambiente e para a saúde humana, que poderiam ser causadas pelo manuseio inadequado deste produto.
• Para informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o escritório local da sua cidade e o seu serviço de eliminação de resíduos domésticos.

ELIMINAÇÃO: Não elimine este produto como lixo municipal não separado. Recicle esses resíduos separadamente, pois é necessário um tratamento especial.

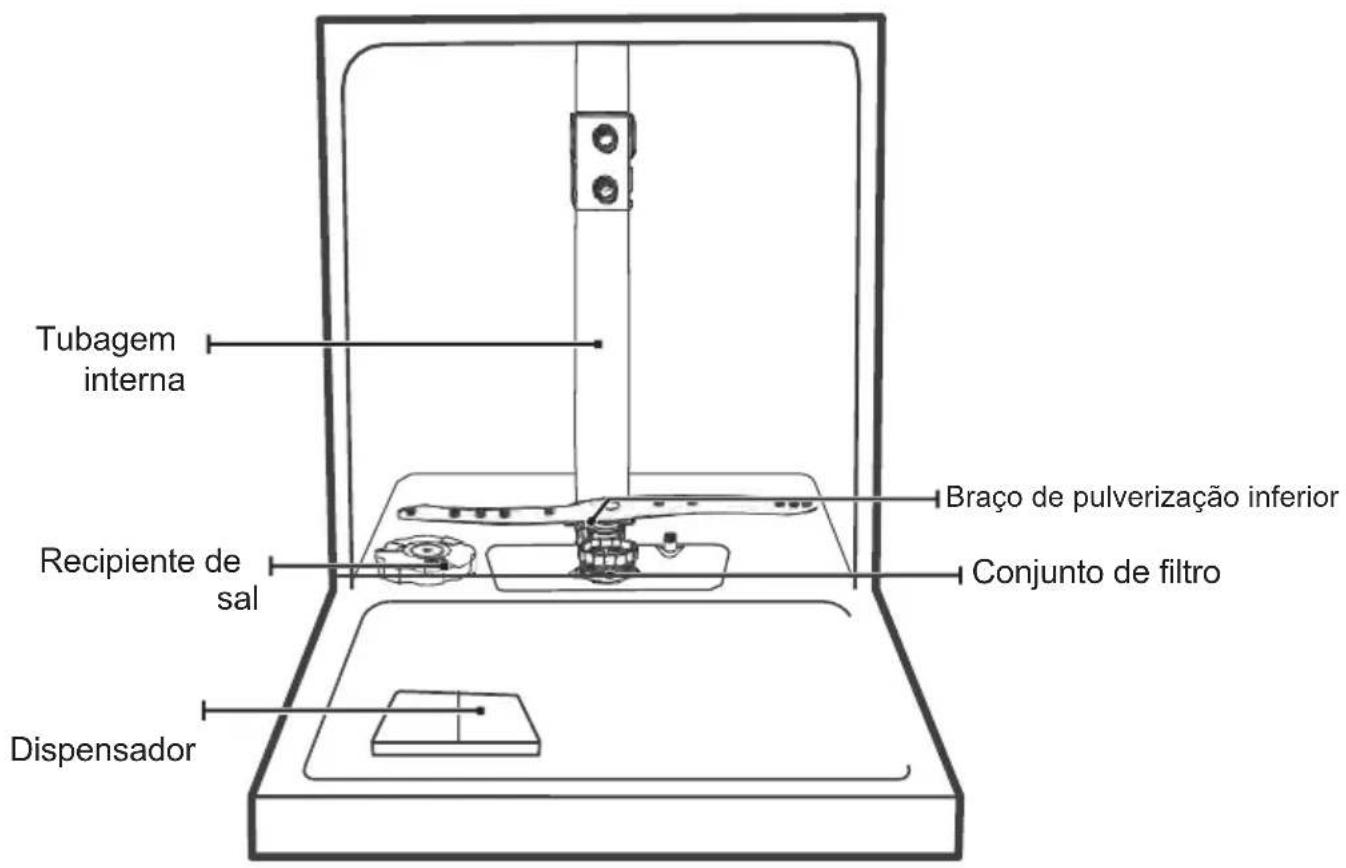

DESCRIÇÃO DO PRODUTO

IMPORTANTE:

Para obter o melhor desempenho da sua máquina de lavar loiça, leia todas as instruções de utilização antes de a utilizar pela primeira vez.

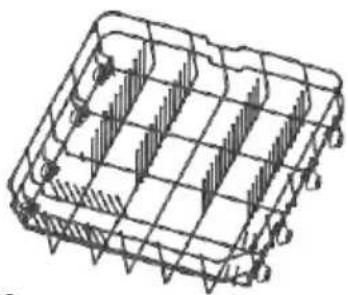

cesto superior

As imagens são apenas para referência, alguns modelos podem ser diferentes

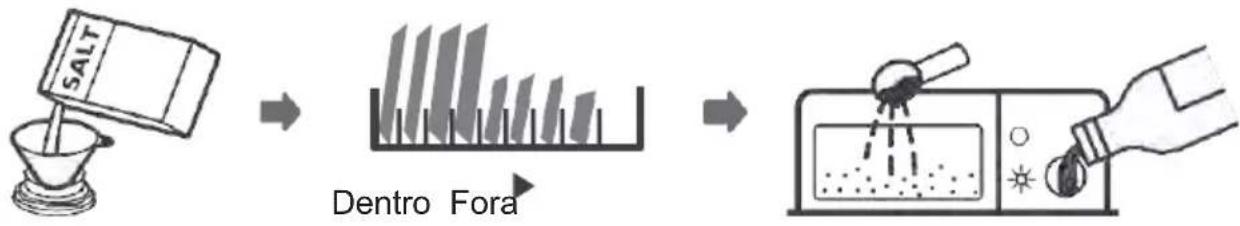

USAR A SUA MÁQUINA DE LAVAR LOUÇA

Antes de usar a sua máquina de lavar louça:

1. Configure o descalcificador de água
2. Coloque o sal no descalcificador
3. Coloque o cesto
4. Encha o doseador

Consulte a secção 1 "Descalcificador de água" da PARTE I.

Consulte a secção 1 "Descalcificador de água" da PARTE II: Versão especial.

Se precisar de configurar o descalcificador de água, consulte.

CARREGAR O SAL NO DESCALCIFICADOR

NOTA:

Se o seu modelo não tiver qualquer descalcificador de água, pode omitir esta secção. Use sempre sal na máquina de lavar louça.

O recipiente de sal está localizado debaixo do cesto inferior e deve ser enchido como explicado a seguir:

ADVERTÊNCIA

Use apenas sal especificamente concebido para uso na máquina de lavar louça!

Qualquer outro tipo de sal não especificamente concebido para uso na máquina de lavar louça, especialmente sal de mesa, irá danificar o descalcificador de água.

Em caso de danos causados pelo uso de sal inadequado, o fabricante não dá qualquer garantia e não se responsabiliza pelos danos causados.

Recarregue com sal antes de fazer um ciclo.

Isto evitará que grãos de sal ou água salgada derramada permaneçam no fundo da máquina durante um período de tempo que possa causar corrosão.

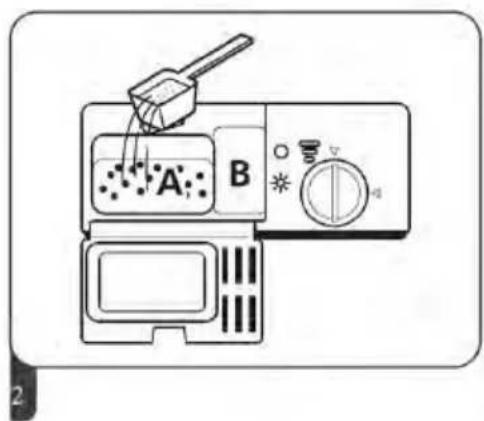

Siga os passos abaixo para adicionar sal à máquina de lavar louça:

1. Retire o cesto inferior e desenrosque a tampa do depósito.

2. Coloque a extremidade do funil (fornecido) no orifício e despeje aproximadamente 1,5 kg de sal na máquina de lavar louça.

3. Encha o recipiente de sal até à sua capacidade máxima com água. É normal que uma pequena quantidade de água saia do recipiente de sal.

4. Depois de encher o recipiente, volte a enroscar a tampa.

5. A luz de aviso de sal apagar-se-á depois de o recipiente de sal ter sido cheio com sal.

6. Imediatamente após a colocação do sal no recipiente de sal, deve ser iniciado um programa de lavagem (sugerimos a utilização de um programa curto). Caso contrário, o sistema de filtragem, a bomba ou outras peças importantes da máquina podem ser danificadas por água salgada. Isto está fora da garantia.

Nota:

O recipiente de sal só deve ser novamente cheio quando a luz de aviso de sal

no painel de controlo acender.

Dependendo de quão bem o sal esteja dissolvido, a luz de aviso de sal ainda pode estar ligada, mesmo que o recipiente de sal esteja cheio.

Se não houver luz de aviso de sal no painel de controlo (para alguns modelos), pode calcular quando o sal deve ser colocado no descalcificador pelo número de ciclos de lavagem.

Se tiver derramado sal, faça uma pré-lavagem ou um programa rápido para o remover.

Conselhos para usar o cesto

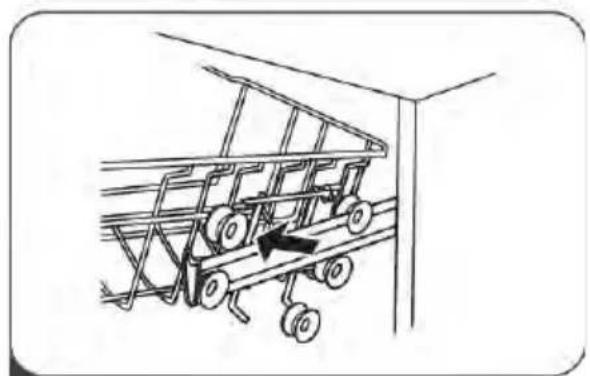

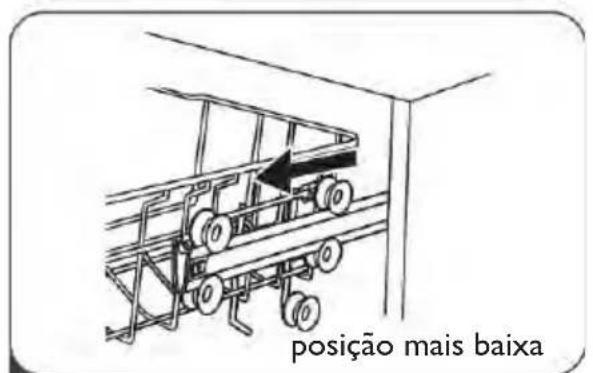

Ajustar o cesto superior

A altura do cesto superior pode ser facilmente ajustada para acomodar pratos mais altos no cesto superior ou inferior

Para ajustar a altura do cesto superior, siga estes passos:

1 Puxe o cesto superior.

4 Empurre o cesto superior.

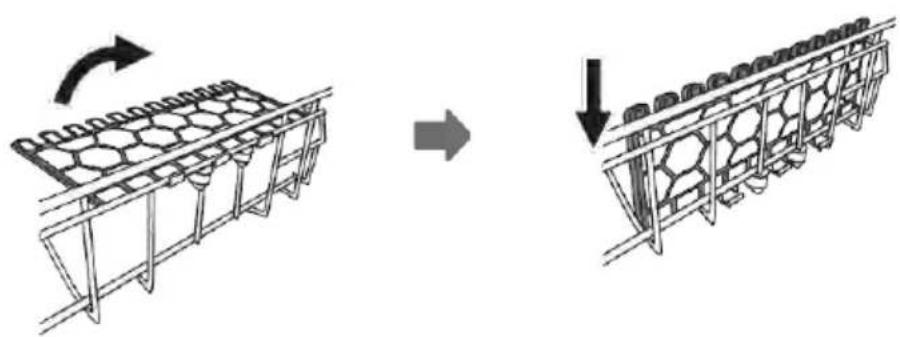

Para criar espaço para itens mais altos no cesto superior, levante o porta-copos para cima. Depois pode apoiar os copos altos contra ele. Também pode eliminá-lo quando o seu uso não for necessário.

LIMPEZA E MANUTENÇÃO

• Cuidados externos

A porta e a vedação da porta

Limpe regularmente as vedações das portas com um pano macio e húmido para remover depósitos de alimentos. Quando a máquina de lavar louça estiver carregada, os resíduos de alimentos e bebidas podem pingar pelos lados da porta da máquina de lavar louça. Estas superfícies estão fora da área de lavagem e a água não provém dos braços de pulverização. Qualquer depósito deve ser limpo antes da porta ser fechada.

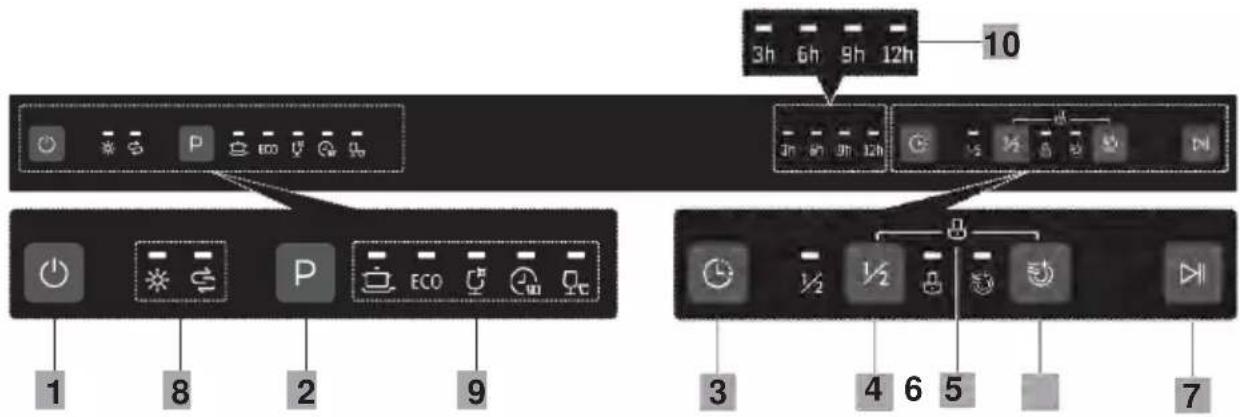

Painel de controlo

O painel de controlo deve ser limpo APENAS com um pano macio e húmido.

ADVERTÊNCIA

• Para evitar a penetração de água na fechadura da porta e nos componentes elétricos, não utilize um produto de limpeza em aerossol de qualquer tipo.
  Nunca utilize produtos de limpeza abrasivos ou esfregões em superfícies externas, pois estes podem riscar o acabamento. Algumas toalhas de papel também podem riscar ou deixar marcas na superfície.

• Cuidados internos

Sistema de filtros

O sistema de filtragem na base do armário de lavagem retém os detritos grosseiros do ciclo de lavagem, incluindo objetos estranhos como palitos ou fragmentos. Os detritos grosseiros recolhidos podem causar a obstrução dos filtros. Verifique periodicamente o estado dos filtros. Remova cuidadosamente os objetos estranhos e limpe as peças do sistema de filtragem com água, se necessário. Siga os passos abaixo para limpar o filtro.

NOTA:

As imagens são apenas para referência, diferentes modelos do sistema de filtração e os braços pulverizadores podem ser diferentes.

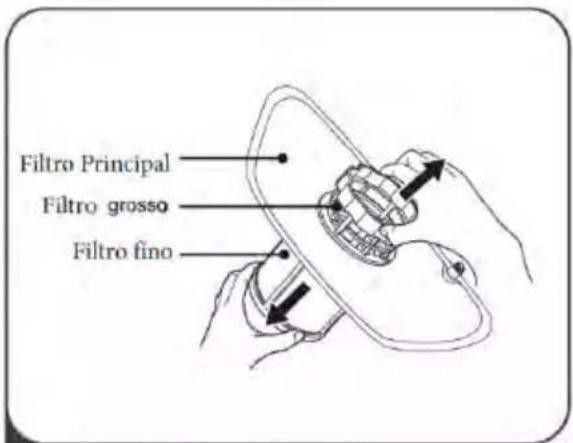

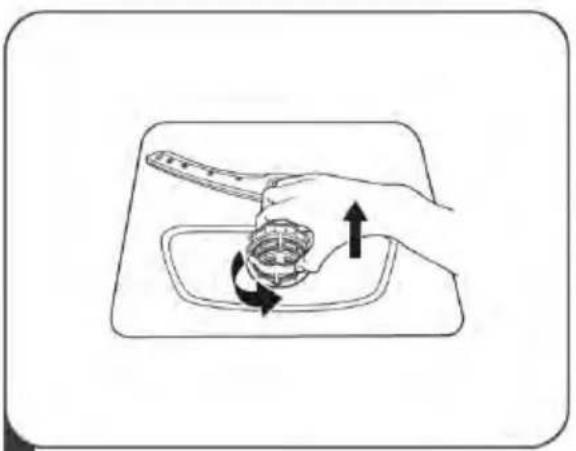

Segure o filtro grosso e gire-o no sentido horário para destravar o filtro. Levante o filtro para cima e retire-o da máquina de lavar louça.

O filtro fino pode ser

2

removido do fundo do conjunto do filtro. O filtro grosso pode ser separado do filtro principal apertando suavemente as abas na parte superior e puxando-o para fora.

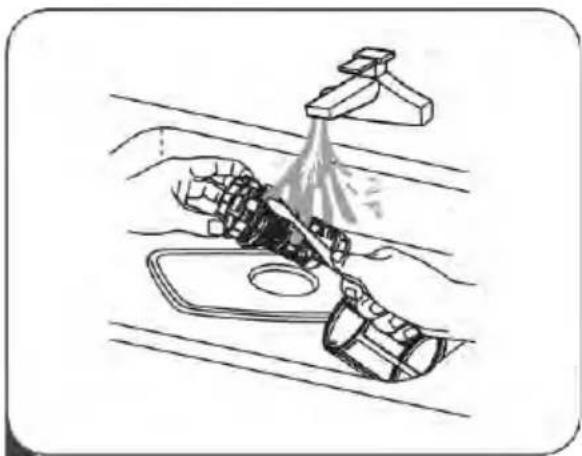

Os resíduos alimentares maiores podem ser limpos lavando o filtro com água corrente.

Para uma limpeza mais profunda, utilize uma escova de limpeza macia.

Volte a colocar os filtros na ordem inversa de desmontagem, volte a montar o filtro e rode-o no sentido horário até à seta de bloqueio.

ADVERTÊNCIA

• Não aperte demasiado os filtros. Volte a colocar os filtros de forma segura em sequência, caso contrário a sujidade grossa pode entrar no sistema e causar um bloqueio.
• NUNCA utilize a máquina de lavar louça sem os filtros instalados. A substituição incorreta do filtro pode reduzir o nível de desempenho do eletrodoméstico e danificar pratos e utensílios.

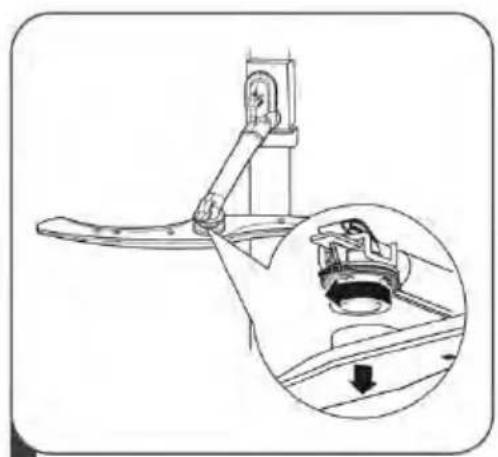

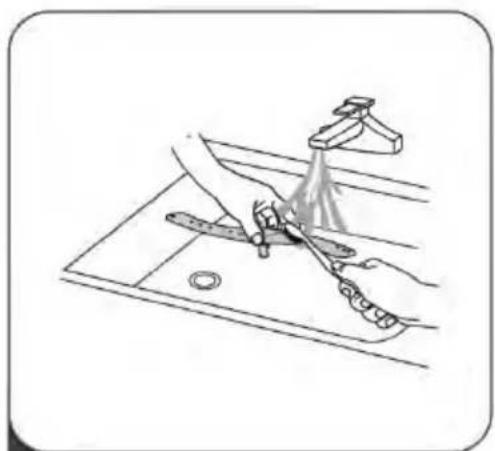

Braços pulverizadores

É necessário limpar regularmente os braços de pulverização, uma vez que os químicos da água dura irão entupir os rolamentos e os jatos dos braços de pulverização. Para limpar os braços de pulverização, siga as instruções abaixo:

Para remover o braço de pulverização superior, segure a porca no centro da roda e rode o braço de pulverização no sentido contrário ao dos ponteiros do relógio para o remover.

Para remover o braço de pulverização inferior, puxe o braço de pulverização para cima.

Lave os braços em água morna e ensaboada e use uma escova macia para limpar os jatos. Coloque-os depois de os enxaguar completamente.

Cuidados com a máquina de lavar

Precauções contra geada

Tome medidas de proteção contra geadas na máquina de lavar louça no Inverno. Todos os ciclos pós-lavagem funcionam da seguinte forma:

1. Desligue a energia para a máquina de lavar louça na fonte de alimentação.
2. Desligue o fornecimento de água e desligue a tubagem de entrada de água da válvula de água.
3. Drene a água da tubagem de entrada e a válvula de água. (Use uma frigideira para recolher a água)
4. Volte a ligar o tubo de entrada de água à válvula de água.
5. Retire o filtro no fundo da cuba e use uma esponja para absorver a água no dreno.

Depois de cada lavagem

Após cada lavagem, desligue o fornecimento de água ao aparelho e deixe a porta ligeiramente aberta para que a humidade e os odores não fiquem retidos no interior.

Retire a ficha

Antes da limpeza ou manutenção, retire sempre a ficha da tomada.

Sem solventes ou limpeza com abrasivos

Para limpar o exterior e as partes de borracha da máquina de lavar louça, não utilize solventes ou agentes de limpeza abrasivos. Basta usar um pano com água morna e sabão.

Para remover manchas ou manchas da superfície interior, utilize um pano humedecido com água e um pouco de vinagre ou um produto de limpeza feito especificamente para máquinas de lavar louça.

Quando não estiver em uso por um longo período de tempo

Recomenda-se que faça um ciclo de lavagem com a máquina de lavar loiça vazia e depois retire a ficha da tomada, desligue o abastecimento de água e deixe a porta do aparelho ligeiramente aberta. Isto ajudará a que as vedações das portas durem mais tempo e evitará a formação de odores no interior da máquina de lavar louça.

Mover o aparelho

Se o eletrodoméstico tiver de ser movido, tente mantê-lo na posição vertical. Se for absolutamente necessário, pode ser colocado de costas.

INSTRUÇÕES DE INSTALAÇÃO

ADVERTÊNCIA

Perigo de choque elétrico Desligue a energia elétrica antes de instalar a máquina de lavar loiça.

Não o fazer pode resultar em morte ou choque elétrico.

Atenção

A instalação de tubagens e equipamentos elétricos deve ser realizada por profissionais.

Sobre a ligação de alimentação

ADVERTÊNCIA

Para segurança pessoal:

• Não utilize um cabo de extensão ou ficha adaptadora com este eletrodoméstico.
• Não corte ou remova a ligação à terra do cabo de alimentação em nenhuma circunstância.

Requisitos elétricos

Consulte a etiqueta de classificação para a classificação de tensão nominal e ligue a máquina de lavar loiça à fonte de alimentação apropriada. Utilize o fusível necessário 10A / 13A / 16A, fusível de retardação ou disjuntor recomendado e forneça um circuito separado que sirva apenas este eletrodoméstico.

Ligação elétrica

Certifique-se de que a tensão e a frequência da corrente correspondem às da placa de características. Insira a ficha apenas numa tomada que esteja devidamente ligada à terra. Se a tomada elétrica a que o aparelho vai ser ligado não for adequada para a ficha, substitua a ficha, em vez de utilizar um adaptador ou similar, pois isso pode causar sobreaquecimento e queimaduras.

Assegure uma ligação à terra adequada antes de usar

Abastecimento e drenagem de água

Ligação de água fria

Ligue a mangueira de abastecimento de água fria a um conector roscado de 3/4 (polegadas) e certifique-se de que está bem presa no lugar.

Se os tubos de água forem novos ou não foram usados por um longo período de tempo, deixe a água correr para garantir que a água esteja limpa. Esta precaução é necessária para evitar o risco de a entrada de água ficar bloqueada e danificar o aparelho.

Mangueira de abastecimento normal

Mangueira de abastecimento de segurança

Ligação da mangueira de abastecimento de segurança

A mangueira de abastecimento de segurança é constituída por paredes duplas. O sistema da mangueira assegura a sua intervenção bloqueando o fluxo de água em caso de rutura da mangueira de abastecimento e quando o espaço de ar entre a mangueira de abastecimento e a mangueira externa estiver cheio de água.

ADVERTÊNCIA

Uma mangueira que se liga à pia pode rebentar se for instalada na mesma linha de água que a máquina de lavar louça. Se o seu lava-louça tiver uma, é recomendável desligar a mangueira e tapar o furo.

Como ligar a mangueira de abastecimento de segurança

1. Retire as mangueiras de segurança completamente do compartimento de armazenamento na parte de trás da máquina de lavar louça.
2. Aperte os parafusos da mangueira de alimentação de segurança na torneira roscada de 3/4".
3. Ligue a água completamente antes de ligar a máquina de lavar louça.

Como desligar a mangueira de abastecimento de segurança

1. Desligue a água.
2. Desaparafuse a mangueira de abastecimento de segurança da torneira.

Ligação de mangueiras de drenagem

Insira a mangueira de drenagem num tubo de drenagem com um diâmetro mínimo de 4 cm ou deixe-a entrar na pia, certificando-se de que não a dobra. A altura do tubo de drenagem deve ser inferior a 1000 mm. A extremidade livre da mangueira não deve ser imersa em água para evitar o recuo da mangueira.

⚠️Fixe com segurança a mangueira de drenagem na posição A ou na posição B

Como drenar o excesso de água das mangueiras

Se o lava-loiça estiver 1000 mm mais alta do que o chão, o excesso de água nas mangueiras não pode escorrer diretamente para o lava-loiça. Será necessário drenar o excesso de água das mangueiras para um recipiente adequado que é mantido fora e mais baixo do que o lava-loiça.

Saída de água

Ligue a mangueira de drenagem de água A mangueira de drenagem deve ser instalada corretamente para evitar vazamentos de água. Certifique-se de que a mangueira de drenagem de água não está dobrada ou esmagada.

Mangueira de extensão

Se precisar de uma extensão de mangueira de drenagem, certifique-se de usar uma mangueira de drenagem similar.

Não deve exceder os 4 metros, caso contrário, o efeito de limpeza da máquina de lavar louça pode ser reduzido

Ligação do sifão

A ligação de resíduos deve estar a uma altura inferior a 100 cm (máximo) do fundo da placa. A mangueira de drenagem de água deve ser fixada.

Coloque o dispositivo

Coloque o dispositivo no local desejado. As costas devem apoiar-se contra a parede atrás dela e os lados, ao longo dos móveis ou paredes adjacentes. A máquina de lavar loiça está equipada com uma mangueira de abastecimento e drenagem de água que pode ser posicionada à direita ou à esquerda para facilitar a instalação.

Nivelamento do dispositivo

Uma vez posicionado o eletrodoméstico para o nivelamento, a altura da máquina de lavar louça pode ser alterada através de ajuste do nível de aparafusamento dos pés.

NOTA:

Aplicar apenas na máquina de lavar louça independente.

• Instalação independente

Montagem entre móveis existentes

A altura da máquina de lavar louça, 845 mm, foi concebida para permitir a instalação da máquina entre unidades existentes da mesma altura em cozinhas. Os pés podem ser ajustados para atingir a altura correta. A parte superior laminada da máquina não requer nenhum cuidado especial, pois é resistente ao calor, à prova de arranhões e de manchas.

Sob uma bancada de trabalho

(quando instalada sob uma bancada de trabalho) Na maioria das cozinhas modernas, existe apenas uma bancada de trabalho sob a qual são instalados

armários e eletrodomésticos. Neste caso, retire a parte superior da máquina de lavar louça, desaparafusando os parafusos por baixo da extremidade traseira da parte superior (a).

Atenção

Após remover a parte superior da peça, os parafusos DEVEM ser aparafusados novamente sob a aresta traseira da parte superior (b).

A altura deve ser reduzida para 815 mm, conforme exigido pela Norma Internacional (ISO), e a máquina de lavar louça deve caber confortavelmente sob o fogão.

Instalação embutida (para o modelo embutido)

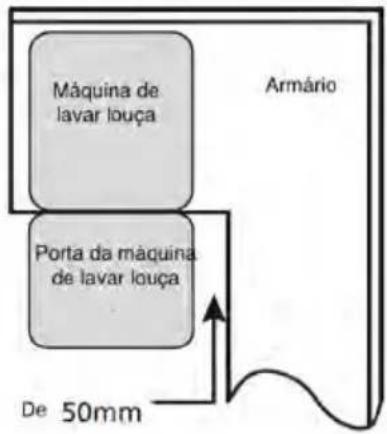

Passo 1. Seleção da melhor localização para a máquina de lavar loiça

A posição de instalação da máquina de lavar louça deve estar próxima das mangueiras de entrada e de drenagem existentes e do cabo de alimentação.

Ilustrações das dimensões do móvel e da posição de instalação da máquina de lavar loiça. A posição de instalação da máquina de lavar loiça deve estar próxima das mangueiras de entrada e drenagem existentes e do cabo de alimentação.

Ilustrações das dimensões do móvel e da posição de instalação da máquina de lavar louça.

1. Menos de 5 mm entre a parte superior da máquina de lavar louça e o armário e a porta exterior alinhada com o móvel.

2.2. Se a máquina de lavar louça estiver presa no canto do móvel, deve haver algum espaço quando a porta for aberta.

NOTA:

Dependendo da localização da sua tomada elétrica, pode ser que tenha de fazer um furo no lado oposto do armário.

Passo 2: Dimensões e instalação do painel estético Modelo semi-integrado

O grampo mágico A e o grampo mágico B deslocam-se, o grampo mágico A no painel estético de madeira e o grampo mágico B feltrado na porta exterior da máquina de lavar louça (ver figura A). Depois de montar o painel, fixe o painel à porta exterior com parafusos e cavilhas (ver figura B).

1. Pegue nos quatro parafusos curtos


1. Aperte os quatro parafusos longos

Modelo totalmente integrado

Instale o gancho no painel de madeira estético e coloque o gancho na ranhura da porta exterior da máquina de lavar louça (ver figura A). Depois de montar o painel, fixe o painel à porta exterior com parafusos e cavilhas (ver figura B).

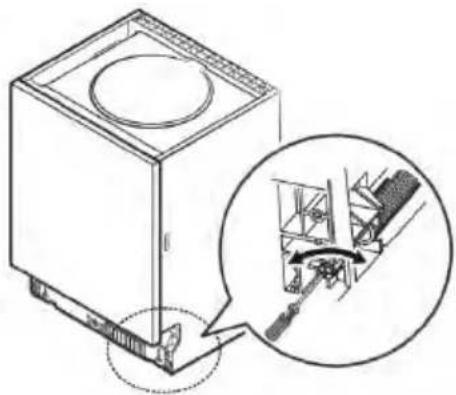

Passo 3. Ajuste da tensão da mola da porta

1. As molas da porta são colocadas na fábrica com a tensão apropriada para a porta exterior. Se tiver um painel de madeira estético instalado, precisará de ajustar a tensão da mola da porta. Gire o parafuso de ajuste para mover o ajustador e aperte ou solte o cabo de aço.

2. A tensão da mola da porta está correta quando a porta permanecer horizontal na posição totalmente aberta, mas se elevar até ao topo com um leve movimento de um dedo.

Passo 4: Etapas de instalação da máquina de lavar louça Consulte os passos de instalação especificados na instalação

1. Fixe a faixa de condensação sob a superfície de trabalho do armário. Certifique-se de que a faixa de condensação está alinhada com a borda da superfície de trabalho. (Passo 2)

2. Ligue a mangueira de entrada ao abastecimento de água fria.

3. Lique a manqueira de drenagem.

4. Lique o cabo de alimentação.

5. Ponha a máquina de lavar louça no lugar. (Passo 4)

6. Nivele a máquina de lavar louça. Os alimentos traseiros podem ser ajustados a partir da frente da máquina de lavar loiça rodando o parafuso Philips no meio da base da máquina de lavar loiça com um parafuso Philips. Para ajustar os pés dianteiros, utilize uma chave de fendas plana e rode os pés dianteiros até que a máquina de lavar louça esteja nivelada. (Passo 5 ao Passo 6)

7. Instale a porta do armário na porta exterior da máquina de lavar louça. (Passo 7 ao Passo 10)

8. Ajuste a tensão das molas da porta com uma chave Allen girando no sentido horário para apertar as molas esquerda e direita da porta. Se não o fizer, pode danificar a sua máquina de lavar louca. (Passo 11)

9. A máquina de lavar louça deve estar segura no lugar. Há duas maneiras de fazer isto:

Passo 5. Nivelamento da máquina de lavar louça

A máquina de lavar louça deve estar nivelada para o bom funcionamento do tabuleiro para pratos e para o desempenho da lavagem.

1. Coloque um nível na porta e na calha dentro da cuba, como mostrado para verificar se a máquina de lavar louça está nivelada.
2. Nivele a máquina de lavar louça, ajustando os três pés niveladores individualmente.
3. Ao nivelar a máquina de lavar loiça, tenha cuidado para não deixar a máquina de lavar loiça tombar.

Nível de verificação da frente para trás

Nível de verificação de um lado ao outro

NOTA:

A altura máxima de ajuste dos pés é de 50 mm.

CONSELHOS PARA A

RESOLUÇÃO DE PROBLEMAS

Antes de ligar para o apoio técnico

A revisão dos gráficos nas páginas seguintes pode evitar ter de telefonar para o apoio técnico.

Problema	Causa Possível	O que fazer?
A máquina de lavar louça não arranca	Fusível queimado ou curto-circuito	Substitua o fusível ou reinicie o disjuntor Remova qualquer outro eletrodoméstico que partilhe o mesmo circuito com a máquina de lavar louça.
	A fonte de alimentação não está ligada.	Certifique-se que a máquina de lavar loiça está ligada e que a porta está devidamente fechada. Certifique-se de que o cabo de alimentação está corretamente ligado à tomada elétrica.
	A pressão da água está baixa	Verifique se o abastecimento de água está ligado corretamente e se a água está ligada.
	A porta da máquina de lavar louça não está bem fechada.	Certifique-se de fechar a porta corretamente e de a trancar.
Água não bombeada da máquina de lavar louça	A mangueira de drenagem está dobrada ou presa.	Verifique a mangueira de drenagem.
	Filtro entupido	Verifique o filtro grosso.
	A pia da cozinha está entupida.	Verifique a pia da cozinha para ter a certeza que está a escorrer corretamente. Se o problema for que a pia da cozinha não esteja a drenar, pode precisar de um canalizador em vez de um técnico para a máquina de lavar louça.
Espuma	Detergente incorretoAuxiliar de enxaguamento derramada.	Use apenas detergente especial para máquina de lavar louça para evitar espuma. Se isso acontecer, abra a máquina de lavar louça e deixe que a espuma evapore. Acrescente água fria ao fundo da máquina de lavar louça. Feche a porta da máquina de lavar louça, depois selecione qualquer ciclo. Inicialmente, a máquina de lavar louça vai drenar a água. Abra a porta após aLimpe sempre imediatamente os derrames do abrilhantador.
Interior manchado	Pode ter sido usado um detergente com corante.	Certifique-se de que o detergente não contém corante.
Película branca na superfície interna	Minerais de água dura	Para limpar o interior, use uma esponja húmida com detergente para máquina de lavar louça e use luvas de borracha. Nunca utilize outro produto de limpeza que não detergente para máquinas de lavar louça, caso contrário pode causar espuma.
Os talheres têm manchas de ferrugem	Os artigos afetados não são resistentes à corrosão.	Evite lavar artigos não resistentes à corrosão na máquina de lavar louça.
	Não foi executado um programa depois de adicionar o sal à máquina de lavar louça. Entraram vestígios de sal no ciclo de lavagem.	Execute sempre um programa de lavagem sem louça depois de adicionar sal. Não selecione a função Turbo (se existir).
	A tampa está solta.	Verifique se a tampa do descalcificador está segura.
Barulho de algo a bater na máquina de lavar louça	Um braço de pulverização está a bater contra um artigo num cesto	Interromper o programa e rearranjar os elementos que obstruem o braço de pulverização.
Ruído na máquina de lavar louça	A louça está solta na máquina de lavar louça.	Interromper o programa e reorganizar os pratos.
Ruído de algo a bater nos canos de água	Isto pode ser causado pela instalação no local ou pela secção transversal da tubagem.	Isto não tem influência sobre a função da máquina de lavar louça. Em caso de dúvida, contacte um canalizador qualificado.
Os pratos não estão limpos	Os pratos não foram carregados corretamente.	Veja as notas sobre "Carregar e descarregar a sua máquina de lavar louça".
	O programa não foi suficientemente eficaz.	Selecione um programa mais intensivo
Os pratos não estão limpos	Não foi dispensado detergente suficiente.	Use mais detergente ou mude o seu detergente.
	Os artigos estão a bloquear o movimento dos braços de pulverização.	Reorganize os elementos para que o pulverizador possa rodar livremente.
	A combinação do filtro não está limpa ou não está posicionada corretamente na base da zona de lavagem. Isto pode causar o bloqueio dos jatos do braço de pulverização.	Limpe e/ou ajuste o filtro corretamente. Limpe os jatos do braço de pulverização.
Nebulosidade do vidro.	Combinação de água macia e demasiado detergente.	Utilize menos detergente se tiver água macia e selecione um ciclo mais curto para lavar os vidros e limpá-los.
As manchas brancas aparecem em pratos e copos.	A área de água dura pode causar depósitos de calcário.	Adicione mais detergente.
Marcas pretas ou cinzentas nos pratos	Os utensílios de alumínio foram esfregados contra os pratos	Use um produto de limpeza abrasivo suave para remover estas marcas.
O detergente ficou no dispensador	Os pratos bloqueiam o doseador de detergente	Recarregue os pratos adequadamente
Os pratos não estão limpos	Carregamento incorreto	Carregue a máquina de lavar louça como sugerido nas instruções.
	Os pratos são descartados muito cedo	Não esvazie a sua máquina de lavar louça imediatamente após a lavagem Abra ligeiramente a porta para permitir a fuga de vapor. Retire os pratos quando a temperatura interior for segura para tocar. Descarregue primeiro o cesto inferior para evitar que a água caia do cesto superior.

Problema

Os pratos não estão limpos

Causa possível

Foi selecionado o programa errado

O que fazer?

Com um programa curto, a temperatura de lavagem é mais baixa, diminuindo o rendimento da limpeza. Escolha um programa com um longo tempo de lavagem.

Uso de talheres com um revestimento de baixa qualidade

A drenagem da água é mais difícil com estes artigos. Talheres ou pratos deste tipo não são adequados para lavagem na máquina de lavar louça.

Aviso

A autorreparação ou reparação não profissional pode causar sérios riscos para a segurança do utilizador do eletrodoméstico e afetar a garantia.

Disponibilidade de peças sobressalentes

Sete anos após a última unidade do modelo ter sido colocada no mercado: Motor, bomba de circulação e drenagem, aquecedores e elementos de aquecimento, incluindo bombas de calor (separadamente ou agrupadas), tubagem e equipamento relacionado, incluindo todas as mangueiras, válvulas, filtros e limitadores de água, peças estruturais e interiores relacionadas com conjuntos de portas (separadamente ou agrupadas), placas de circuito impresso, visores, interruptores de pressão, termóstatos e sensores, software e firmware, incluindo software de reinício.

Dez anos após a última unidade do modelo ter sido colocada no mercado: Dobradiças e vedações das portas, outras vedações, braços de pulverização, filtros de drenagem, grelhas interiores e periféricos de plástico como cestos e tampas.

Número	Item
1	Chávenas
2	Pires
3	Taças
4	Taças de sobremesa
5	Copos
6	Chávenas

2. Cesto inferior:

Número	Item
7	Fonte
8	Panela pequena
9	Pratos de sobremesa
10	Pratos de sopa
11	Cesto talheres
12	Taças
13	Panela
14	Pratos de sobremesa com melamina
15	Pratos rasos

3. Cesto dos talheres

1	2	1		4	4	4	4	4	4		1	2	1
2	2	2			8			7		3	3		2
1	2	1		4	4	4	4	4	4		1	3	1
1	2	1		5	5	5	5	5	5		3	3	3
2	2	2			3			3		3	3	3	3
1	2	1		5	5	5	5	5	5		6		6

Informações para testes de comparabilidade de acordo com a EN 60436 Capacidade: 12 serviços Posição superior do cesto: posição inferior Programa: ECO Ajuste do abrilhantador: Max Configuração do amaciador: H3

Número	Item
1	Colher de sopa
2	Garfos
3	Facas
4	Colheres
5	Colheres de sobremesa
6	Colher para servir
7	Garfo para servir
8	Colheres de molhos

Manual de Instruções

PARTE II: Versão Especial

CLVM 6021X

CLVM 6021W

Corberō

Leia atentamente este manual antes de usar a máquina de lavar louça.

Guarde este manual para referência futura.

CONTEÚDO

4 USAR A SUA MÁQUINA DE LAVAR LOUÇA
4 Painel de controlo
6 Amaciador de água
7 Preparação e carregamento de pratos
10 Papel do agente de enxaguamento e detergente
11 Enchimento do depósito do agente de enxaguamento
12 Encher o dispensador de detergente
13 PROGRAMAÇÃO DA MÁQUINA DE LAVAR LOUÇA
13 Tabela do ciclo de lavagem
14 Iniciar um ciclo de lavagem
14 Mudar o programa de meio do ciclo
15 Esqueceu-se de adicionar um prato?

16 CÓDIGOS DE ERRO

17 INFORMAÇÃO TÉCNICA

NOTA:

- Se não conseguir resolver os problemas sozinho, peça a ajuda a um técnico profissional. O fabricante, seguindo uma política de constante desenvolvimento e atualização de produtos, pode fazer modificações sem aviso prévio. Caso se perca ou esteja esta desatualizado, pode receber um novo manual do fabricante ou fornecedor responsável.

- Se não conseguir resolver os problemas sozinho, peça a ajuda a um técnico profissional. O fabricante, seguindo uma política de constante desenvolvimento e atualização de produtos, pode fazer modificações sem aviso prévio. Caso se perca ou esteja esta desatualizado, pode receber um novo manual do fabricante ou fornecedor responsável.

Por favor, leia o conteúdo correspondente no manual de instruções para o método detalhado de operação.

Instalar a máquina de lavar louça

(Consulte a seção 5 "INSTRUÇÕES DE INSTALAÇÃO" da PARTE | : Versão Genérica)

Removendo o maior resíduo nos talheres. Carregando os cestos

Enchendo o dispensador

Selecionando um programa e executando a máquina de lavar louça.

USAR A SUA MÁQUINA DE LAVAR LOUÇA

Painel de controlo

Operação (Botão)

1 Ignição

Pressione este botão para ligar a sua máquina de lavar louça.

2 Programa

Seleccione o programa de lavagem apropriado, o indicador do programa selecionado acender-se-á.

3 Atraso

Pressione o botão para definir o tempo de atraso, o indicador correspondente acender-se-á.

4 Meia carga

Quando não fizer a carga completa, pode escolher esta função para poupar energia e água.

(Só pode ser usado com Intensivo, ECO, Vidro, 90 minutos).

5 Secagem

Para um melhor resultado de secagem.

(Só pode ser usado com Intensivo, ECO, Vidro e 90 min.)

6 Bloqueio para crianças

Esta opção permite-lhe bloquear os botões do painel de controlo, exceto o botão Ignição, para que as crianças não possam ligar a máquina de lavar louça acidentalmente pressionando os botões do painel.

Para bloquear ou desbloquear os botões do painel de controlo, pressione e mantenha pressionada a tecla Botão durante 3 segundos.

Display

7 Iniciar / Pausa

Para iniciar o programa de lavagem selecionado ou fazer uma pausa quando a máquina de lavar loiça estiver a funcionar.

8 Indicador de advertência

Abrilhantador

Se o indicador ✦ tiver aceso, significa que a máquina de lavar louça tem pouco abrilhantador, enxaguamento e requer uma recarga

Sal

Se o. ✉ indicador está ligado, significa que a máquina de lavar louça tem pouco sal e precisa de ser cheia novamente.

Para loiça mais suja, e normalmente panelas, frigideiras, pratos, etc., normalmente sujos com comida seca.

ECO

Este é um programa padrão, adequado para a limpeza de pratos normalmente sujos e é o programa mais eficiente em termos do seu consumo combinado de energia e água para tais pratos.

Vidros

Para louça e vidro ligeiramente sujos.

90 minutos

Para cargas normalmente sujas que precisam de ser lavadas rapidamente.

Rápido

Uma lavagem mais curta para cargas levemente sujas que não precisam de secagem.

10 Botão de início diferido

Para exibir a hora de início diferida (3h/6h/9h/12h).

Amaciador de agua

O amaciador de água deve ser ajustado manualmente, usando o disco de dureza da água.

O amaciador de água é projetado para remover minerais e sais da água, o que poderia ter um efeito prejudicial ou adverso sobre o funcionamento do aparelho.

Quanto mais minerais houver, mais dura é a água.

O amaciador deve ser ajustado de acordo com a dureza da água na sua área. A sua Autoridade de Água local pode aconselhá-lo sobre a dureza da água na sua área.

Ajustar o consumo de sal.

A máquina de lavar louça foi concebida para permitir o ajuste da quantidade de sal consumida de acordo com a dureza da água utilizada. O objetivo é otimizar e personalizar o nível de consumo de sal.

Siga os passos abaixo para ajustar o consumo de sal.

1. Feche a porta, ligue o aparelho;
2. Dentro de 60 segundos após ligar o aparelho, pressione o programa ou mais de 5 segundos para entrar no modo de ajuste do descalcificador de água.
3. Pressione para selecionar o conjunto apropriado de acordo com o seu ambiente local, ele irá mudar na seguinte sequência: H1-> H2-> H3-> H4-> H5-> H6;
4. Prima o botão Ignição para finalizar o modo de configuração

DUREZA DA ÁGUA				Nivel de amaciador de água	A regeneração ocorre em cada sequência de programa X	Consumo de sal (gram/cycle)
German°dH	French°fH	British°Clarke	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0.94	H1->Rapid Light bright	Sem regeneração	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2->90 min Light bright	10	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3->90 min, Rapid	5	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4->Glass, Light bright	3	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	HS>Glass, Rapid Light bright	2	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6->90 min, Glass Light bright	1	60

1^ = 1,25^ = 1,78^ = 0,178mmol

/1 Configuração de fábrica: H3

Contacte a sua administração de água local para obter informações sobre a dureza do seu abastecimento de água.

Consulte a secção 3 "Colocar o sal no amaciador" da PARTE

I : Versão genérica, se a sua máquina de lavar louça não tiver sal.

NOTA:

Se o seu modelo não tiver qualquer amaciante de água, pode omitir esta secção.

Amaciador de água

A dureza da água varia de lugar para lugar. Se for utilizada água dura na máquina de lavar louça, formam-se depósitos nos pratos e utensílios.

O aparelho está equipado com um amaciador especial que utiliza um recipiente de sal especificamente concebido para remover o calcário e os minerais da água.

Preparação e carregamento de pratos

Considere comprar utensílios que sejam identificados como seguros para a máquina de lavar louça.

Para determinados itens, selecione um programa com a temperatura mais baixa possível. Para evitar danos, não retire os copos e talheres da máquina de lavar louça imediatamente após o programa ter terminado.

Produtos impróprios para lavar na máquina de lavar louça:

• Talheres com cabos de madeira, porcelana em chifre ou
• madrepérola Artigos de plástico que não são resistentes ao calor
• Talheres mais antigos com peças coladas que não são resistentes à temperatura.
  • Artigos de estanho ou
  • cobre Copo de vidro
• Artigos de aço sujeitos a oxidação.
• Placas de madeira
• Artigos feitos de fibras sintéticas.
• São de idoneidade limitada.
• Alguns tipos de vidro podem tornar-se opacos após um grande número de lavagens. As peças de prata e alumínio têm tendência a perder a cor durante a lavagem.

Recomendações para o carregamento da máquina de lavar louça.

• Elimine grandes quantidades de restos de comida. Amoleça os restos de comida queimada em frigideiras. Não é necessário enxaguar a louça com água corrente.
• Para obter o melhor desempenho da sua máquina de lavar louça, siga estas orientações de carregamento.
• (As características e aparência dos cestos e cestos de talheres podem variar do seu modelo).
• Coloque os artigos na máquina de lavar louça da seguinte forma:
• Itens como chávenas, copos, potes/ panelas, etc. são orientados para baixo.
• Os elementos curvos, ou aqueles com reentrâncias, devem ser carregados com uma inclinação que permita o escoamento da água.
• Todos os utensílios estão empilhados em segurança e não podem tombar.
• Todos os utensílios são posicionados de modo a que os braços de pulverização possam rodar livremente durante a lavagem.
• Carregar itens ocos como chávenas, copos, frigideiras, etc. Com a abertura virada para baixo para que a água não se possa acumular no recipiente ou numa base profunda.
• Os pratos e talheres não devem ser colocados um dentro do outro, nem devem ser cobertos um pelo outro. Para evitar danos, os vidros não devem tocar-se.
• O cesto superior foi concebido para segurar loiça mais leve e delicada, como copos, chávenas de café e de chá.
• Facas de lâmina comprida armazenadas na vertical são um perigo potencial!
• Talheres compridos e/ou afiados, tais como facas de trinchar, devem ser colocados horizontalmente no cesto superior.
• Por favor, não sobrecarregue a sua máquina de lavar louça. Isto é importante para bons resultados e um consumo de energia razoável.

NOTA:

Itens muito pequenos não devem ser lavados na máquina de lavar louça, pois podem facilmente cair do cesto.

Remoção dos pratos

Para evitar que a água pingue do cesto superior para o cesto inferior, recomendamos que esvazie primeiro o cesto inferior e depois o cesto superior.

ADVERTÊNCIA

Os artigos vão estar quentes! Para evitar danos, não retire copos e talheres da máquina de lavar louça durante cerca de 15 minutos após o programa ter terminado.

Carregar o cesto superior

O cesto superior foi concebido para segurar louça de mesa mais delicada e leve, como copos, chávenas de café e de chá

e pires, bem como pratos, pequenas tigelas rasas e frigideiras (desde que não estejam muito sujas). Posicione pratos e utensílios de cozinha para que não sejam movidos pelo

spray de água. Carregar o cesto inferior

Sugerimos que coloque os artigos maiores e os mais

difíceis de limpar no fundo. cesto: tais como panelas, frigideiras, tampas,

pratos e taças de servir, como mostrado na figura abaixo. É preferível colocar os pratos de servir e as tampas na lateral das grelhas para evitar bloquear a rotação do braço de pulverização superior. O diâmetro máximo recomendado para pratos contra o

doseador de detergente é de 19 cm, o que não impede a sua abertura.

Carregar o cesto dos talheres

Os talheres devem ser colocados no porta talheres separados uns dos outros nas posições apropriadas, e certifique-se de que os utensílios não se amontoam, pois isso pode causar uma limpeza deficiente.

Não permita que nenhum item se estenda através do fundo.

Carregue sempre utensílios afiados com a ponta afiada para baixo!

Função do abrilhantador e detergente

O abrilhantador é libertado durante o enxaguamento final para evitar a formação de gotículas de água na sua louça, o que pode deixar manchas e riscos. Também melhora a secagem, permitindo que a água escorra da louça. A sua máquina de lavar loiça foi concebida para utilizar um abrilhantador líquido.

ADVERTÊNCIA

Utilize apenas um abrilhantador de marca para a sua máquina de lavar louça. Nunca encha o dispensador de abrilhantador com qualquer outra substância (por exemplo, agente de limpeza para máquinas de lavar louça, detergente líquido). Isto iria danificar o aparelho.

Quando reabastecer o dispensador de abrilhantador.

A menos que a luz de aviso do abrilhantador (no painel esteja acesa, pode sempre estimar a quantidade pela cor do indicador do nível ótico junto à tampa. Quando o reservatório do abrilhantador estiver cheio, o indicador estará completamente escuro.

O tamanho da mancha escura diminui à medida que o abrilhantador se esgota. Nunca deixe o nível do abrilhantador ficar abaixo de 1/4 cheio.

Indicadores do nível de enxaguamento

À medida que o abrilhantador diminui, o tamanho do ponto negro no indicador do nível do abrilhantador muda, como ilustrado abaixo.

Cheio

3/4

1/2

1/4

Vazio

Função do detergente.

Os ingredientes químicos que compõem o detergente são necessários para remover e dissolver toda a sujidade na máquina de lavar loiça. A maioria dos detergentes de qualidade comercial são adequados para este fim.

ADVERTÊNCIA

- Uso correto do detergente

Utilize apenas detergentes feitos especificamente para máquinas de lavar louça. Mantenha o seu detergente fresco e seco.

Não coloque detergente em pó no doseador até estar pronto para lavar a louça

O detergente para máquina de lavar louça é corrosivo! Mantenha o detergente para máquina de lavar louça fora do alcance das crianças.

Enchimento do reservatório do abrilhantador

Retire a tampa do reservatório do abrilhantador girando-a para a esquerda.

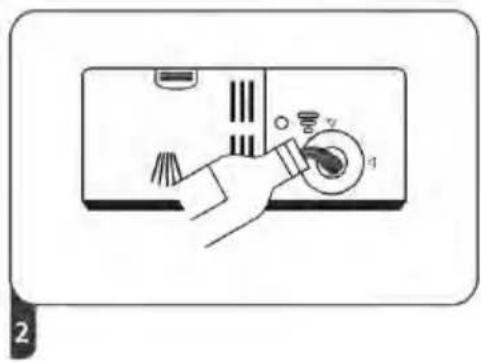

Deite cuidadosamente o agente de brilho no distribuidor de abrilhantador, evitando

Limpe o abrilhantador derramado com um pano absorvente para evitar a formação excessiva de espuma durante a próxima lavagem.

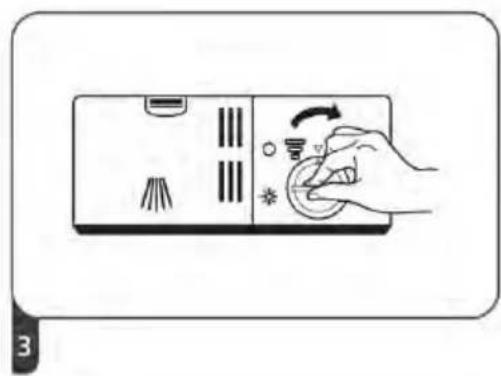

Fecha a tapa do reservatório do abrilhantador rodando-a no sentido dos ponteiros do relógio.

Ajuste do reservatório do abrilhantador

Rode o botão indicador de abrilhantador para um número entre 1 e 6. Quanto maior o número, mais líquido a máquina de lavar louça usa. Se os pratos não secarem corretamente ou ficarem manchados, ajuste o mostrador para o próximo número mais alto até que os seus pratos fiquem impecáveis. Reduza-o se houver manchas pegajosas esbranquiçadas nos seus pratos ou uma película azulada nos vidros ou talheres.

Encher o dispensador de detergente

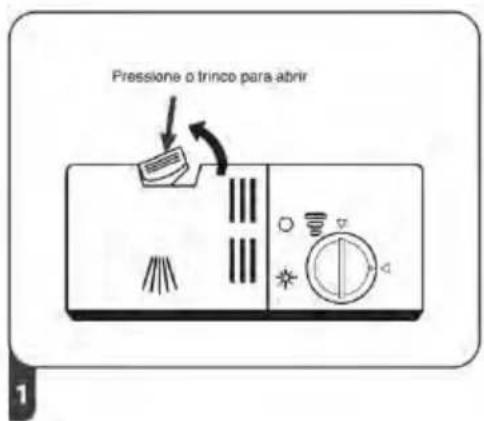

Pressione o trinco para abrir.

Pressione o separador de libertação no distribuidor de detergente para abrir a tampa.

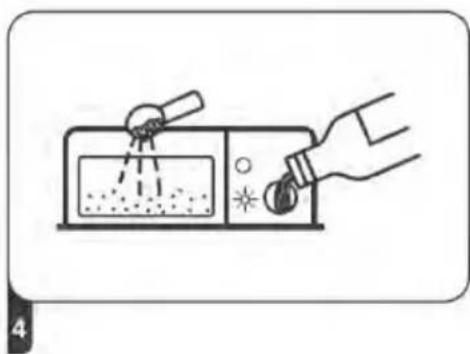

Adicione detergente na maior cavidade (A) para o ciclo de lavagem principal.

Para cargas de lavagem mais sujas, adicione também um pouco de detergente na cavidade mais pequena

(B) para o ciclo de pré-lavagem.

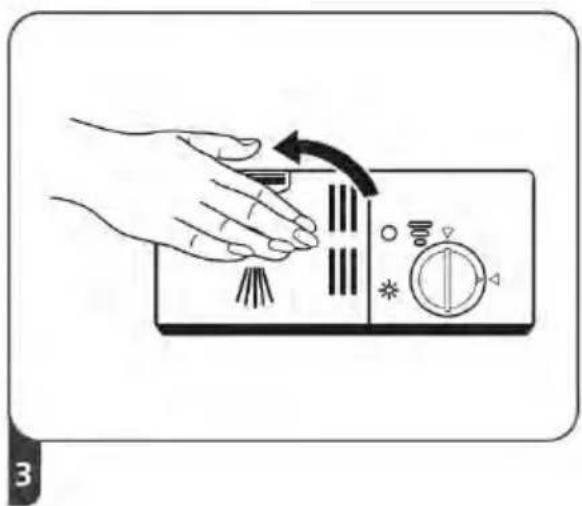

Fecha a tampa e pressione até que ela se encaixe no lugar.

NOTA:

Por favor note que dependendo de quão suja a água está, a configuração pode ser diferente.

Observe as recomendações do fabricante na embalagem do detergente.

PROGRAMAÇÃO DA MÁQUINA DE LAVAR LOUÇA

Tabela do ciclo de lavagem

A tabela seguinte mostra que programas são melhores para os níveis de resíduos de alimento e qual a quantidade de detergente necessária. Também exibe uma variedade de informações sobre os programas.

Meios: é necessário recarregar o abrilhantador no distribuidor do abrilhantador.

Programa	Descrição do ciclo	Pré lavagem / detergente principal	Tempo de funcionamento (min)	Energia (kWh)	Água (l)	Abrilhantador
Intensivo	Pré-lavagem (50 °C)Lavagem (65 °C)EnxaguarEnxaguarEnxaguar (65 °CSecar	4/16g1 or 2 tabs	205	1.621	17.8	●
(*EN60436)	Pré-lavagemLavagem (45 °C)Enxaguar (60 °CSecar	4/16g1 or 2 tabs	230	0.923	11.0	●
Vidro	Pré-lavagemLavagem (50 °C)EnxaguarEnxaguar (65 °CSecar	4/16g1 tab	120	1.100	14.2	●
90 min	Lavagem (60 °C)EnxaguarEnxaguar (65 °CSecar	20g1 tab	90	1.350	11.5	●
Rápido	Lavagem (50 °C)EnxaguarEnxaguar (45 °C)	20g	30	0.751	11.2	○

NOTA:

EN 60436:

O programa ECO é adequado para a limpeza de pratos normalmente sujos, para o qual é o programa mais eficiente em termos de consumo

combinado de energia e água, e é utilizado

para avaliar o cumprimento da legislação da UE em matéria de conceção ecológica.

Poupança de energia

1. A pré-lavagem de louça de mesa leva a um maior consumo de água e energia e não é recomendada.

2. Lavar louça numa máquina de lavar louça doméstica consome geralmente menos energia e água na fase de utilização do que lavar louça à mão quando a máquina de lavar louça doméstica é utilizada de acordo com as instruções.

Iniciar um ciclo de lavagem

1. Retire o cesto inferior e superior, carregue a loiça e empurre-a para trás. É recomendado carregar primeiro o cesto inferior e depois o cesto superior.

2. Coloque o detergente.

3. Insira a ficha no rodapé. A fonte de alimentação refere-se à última página "Ficha do produto". Certifique-se de que o abastecimento de água está ligado na pressão máxima.

4. Feche a porta, pressione o botão Ignição para ligar a máquina.

5. Escolha um programa, a luz de resposta irá acender. Depois pressione o botão Início / Pausa, a máquina de lavar louça iniciará o seu ciclo.

MUDAR O PROGRAMA A MEIO DO CICLO

Um ciclo de lavagem só pode ser alterado se estiver em funcionamento há pouco tempo, caso contrário o detergente pode já ter sido libertado e a máquina de lavar loiça já tiver drenado a água de lavagem. Se for este o caso, a máquina de lavar loiça deve ser reiniciada e o doseador de detergente deve ser enchido de novo. Para retomar o funcionamento da máquina de lavar louça, siga as instruções abaixo:

1. Pressione o botão Início/ Pausa para fazer uma pausa na lavagem.

2. Pressione o botão Programa durante mais de 3 segundos - o programa será cancelado.

3. Prima o Botão Programa para selecionar o programa desejado.

ESQUECEU-SE DE COLOCAR UM PRATO

Um prato esquecido pode ser adicionado a qualquer momento antes da abertura do doseador de detergente. Se este for o caso, siga as instruções abaixo:

1. Pressione o botão Início/ Pausa para fazer uma pausa na lavagem.
2. Espere 5 segundos e depois abra a porta.
3. Acrescente os pratos esquecidos.
4. Feche a porta.
5. Pressione o botão Início / Pausa após 10 segundos, a máquina de lavar louça começará a funcionar. Depois de 5 segundos

É perigoso abrir a porta no meio do ciclo, pois o vapor quente pode queimá-lo.

CÓDIGOS DE ERRO

Se houver uma avaria, a máquina de lavar loiça mostrará códigos de erro para os identificar:

Códigos Significado Causas Possíveis
EI	Tempo de entrada mais longo.	As torneiras não abrem, a entrada de água é restrita ou a pressão da água é muito baixa.
E3 Não atingiu a temperatura necessária.		Avaria no elemento de aquecimento.
E4 Transbordo		Alguns elementos da máquina de lavar louça vazam.
Ed	Falha de comunicação entre o PCB principal com visor PCB.	Circuito aberto ou com a fiação interrompida para comunicação.

ADVERTÊNCIA

• Se ocorrer um transbordo, desligue o abastecimento principal de água antes de contactar o apoio.
• Se houver água na bandeja base devido ao enchimento excessivo ou a um pequeno vazamento, a água deve ser removida antes de reiniciar a máquina de lavar louça.
• Se existir um código de erro que não pode ser resolvido, ele deve solicitar assistência profissional.

INFORMAÇÃO TÉCNICA

Altura (H)	845mm
Largura (W)	598mm
Profundidade (D1)	600mm (porta fechada)
Profundidade (D2)	1175mm (porta aberta 90° )

Fornecedor: CORBERO

Endereço do fornecedor: KURBIN LANE, S.L. P° del Ferrocarril, 335 4° 2ª 08860 Castel de Fels Barcelona Espanha N.º IVA ES B65050288

Modelo: CLVM602IW CLVM602IX

Ficha de produto:

Parâmetro	Valor	Parâmetro	Valor
Capacidade nominal (a) (ps)	12	Dimensões em cm	Altura	85
			Largura	60
			Profundida de	60
EEI (a)	55,9	Classe de eficiência energética	E (c)
Índice de desempenho de limpeza (a)	1,125	Índice de desempenho de secagem (a)	1,07
Consumo de energia em kWh por ciclo, com base no programa ECO usando água fria. O consumo real de energia dependerá da forma como o aparelho for utilizado.	0,923	Consumo de água em litros [por ciclo], com base no programa eco. O consumo real de água dependerá da forma como o aparelho é utilizado e da dureza da água.	11,0
Duração do programa (a) (h:min)	03:50	tipo	Em pé
Emissões de ruído acústico aéreo (a) (dB(A) re I pW)	49	Classe de emissão acústica de ruído (a)	C (c)
Modo desligado (w)	0,49	Modo de espera (W)	N/A
Início diferido (w) (se aplicável)	1,00	espera em rede (W) (se aplicável)	N/A

Duração mínima da garantia oferecida pelo fornecedor (b): 24 meses.

Informação adicional

Link para o site do fornecedor, onde podem ser encontradas as informações do ponto 6 do Anexo II do Regulamento da Comissão (UE) 2019/2022 (I)(b) www.corbero.es

(a) para o programa eco.
(b) As alterações a estes elementos não serão consideradas relevantes para efeitos do n.º 4 do artigo 4.º do Regulamento [UE] 2017/1369.
(c) Se a base de dados de produtos gerar automaticamente o conteúdo final desta célula, o fornecedor não introduzirá estes dados.

(1) Regulamento (UE) 2019/2022 da Comissão, de I de Outubro de 2019, que estabelece os requisitos de conceção ecológica das máquinas de lavar loiça para uso doméstico nos termos da Diretiva 2009/125/CE do Parlamento Europeu e do Conselho, que altera o Regulamento (CE) n.º 1275/2008 da Comissão e revoga o Regulamento da Comissão. Regulamento (UE) nº 1016/2010 (ver a página 267 deste Jornal Oficial).

KURBIN LANE, S.L.

P° del Ferrocarril, 335 4° 2ª 08860 Castelldefels

Barcelona Spain

VAT number ES B65050288

CERTIFICADO DE GARANTÍA

A apresentação da factura de compra acompanhada deste certificado de garantia é indispensável.

Riscos cobertos.

Este aparelho está garantido contra qualquer avaria, desde que se destine ao uso doméstico, reparando-o dentro do período degarantia e apenas pela rede SAT autorizada.

Nosos eletrodomésticos Corberó têm garantia legal do fabricante que cobre qualquer avaria ou defeito por 36 meses, a partir dadata da fatura de 1º de janeiro de 2022. Se necessário, cuidamos de qualquer eventual incidente desde que seja devido a um componente ou fabricação defeituoso falta.

Exceções de garantia.

• Que a data do certificado não coincida com a data de venda da fatura original.
• Avarias causadas por pancadas, quedas ou qualquer outra causa de força maior.
• Se o dispositivo foi adulterado por pessoal não autorizado.
• Avarias produzidas ou derivadas como resultado de uso indevido, defeitos de instalação, fazendo alterações nodispositivo que alteram seu funcionamento.
• Comissionamento, manutenção, limpeza, componentes sujeitos a desgaste, lâmpadas, peças estéticas, oxidação, plásticos, borrachas, involucros e vidros.

- Fornos de microondas (exceto os embutidos) e fornos de mesa em caso de qualquer incidência de operação, devem ser levados ao serviço técnico mais próximo pelo cliente. Els não são recolhidos ou reparados em casa.

- Garantia térmica elétrica. Garantia de 3 anos incluindo despesas de deslocação e mão-de-obra que correspondam à reparação do produto, devendo ter manutenção a cada 12 meses. Especialmente se instalou um aparelho a gás, tenha em atenção como proprietário da instalação, a obrigação de realizar uma revisão completa do equipamento, (de acordocom o Decreto-Lei n.º 84/2021. Lo thermos eléctricos e caldeiras que incluam acumuladores de água quente, para o benefício da Garantia a aplicar, é obrigatório que o ânodo de magnésio esteja operacional e que desempenhe a função de protecção de forma adequada. ser verificado a cada dois anos no Serviço Oficial e renovado quando necessário Periodicidade que deve ser anual nas áreas com águas críticas (teor de CaCO3 superior a 200mg/L, ou seja, a partir de 20ºfH de dureza) Depósitos sem o estado correto do ânodo de proteção não estão cobertos pela garantia Independentemente do tipo de tanque ou produto, todas as válvulas de aquecimento ou de sobrepressão de água quente sanitária devem ser canalizadas para evitar danos e na casa devido a descargas de água. A garantia do produto não cobre danos causadospela não canalização da água derramada por esta válvula. Garantia das estufas a Pellets, Fogões a gás, é necessário ter a acreditação de arranque do oficial Corberó SAT, para beneficiar do serviço de garantia de 3 anos.

"ESTAS EXCEÇÕES ANULAM A GARANTIA, SENDO A REPARAÇÃO POR CONTA DO CLIENTE." Período

abrangido em dispositivos de acordo com a lei de garantias na venda de bens de consumo A lei atual é "Decreto-Lei n.º 84/2021"

Serviço Técnico Oficial:

351 225 191 300
