T120 - Cooler de CPU NZXT - Manual de utilização gratuito

Tipo de Produto	Cooler de Ar para CPU
Modelo	NZXT T120
Soquetes Compatíveis	Intel LGA 1700/1200/115X, AMD AM5/AM4
Dimensões (com ventoinha)	154 x 120 x 75 mm
Peso	760 g
Material	Aletas de alumínio, tubos de calor de cobre, base niquelada
Tubos de Calor	4 x 6 mm
Dimensão da Ventoinha	120 x 120 x 25 mm
Velocidade da Ventoinha	500 - 1800 RPM (PWM)
Fluxo de Ar	62 CFM
Nível de Ruído	18 - 30 dBA
Consumo de Energia	1.2 W (apenas ventoinha)
Método de Controle	PWM de 4 pinos
Classificação TPD	≤ 200 W
Iluminação RGB	Não
Instalação	Tubos de calor de contato direto, pino de pressão ou placa traseira
Manutenção	Limpeza de poeira com ar comprimido; substituição da ventoinha
Recursos de Segurança	Grade de proteção da ventoinha, almofadas antivibração
Garantia	6 anos

Perguntas frequentes - T120 NZXT

Como instalo o cooler NZXT T120?

Primeiro, aplique pasta térmica na CPU. Monte a placa traseira, instale os suportes de montagem, coloque o cooler e fixe-o com parafusos. Por fim, conecte a ventoinha ao conector da placa-mãe.

Quais soquetes de CPU são compatíveis com o NZXT T120?

O NZXT T120 suporta soquetes Intel LGA 1700, 1200 e 115X, bem como soquetes AMD AM5 e AM4.

O NZXT T120 cabe no meu gabinete?

Verifique a folga do cooler de CPU do seu gabinete. O cooler tem 154 mm de altura. Certifique-se de que seu gabinete tenha pelo menos 160 mm de folga na largura para uma instalação adequada.

Qual é a classificação TDP do NZXT T120?

O NZXT T120 pode lidar com CPUs com TDP de até 200W, tornando-o adequado para processadores de médio a alto desempenho.

O NZXT T120 inclui pasta térmica?

Sim, um pequeno tubo de pasta térmica está incluído na embalagem. Se precisar de melhor desempenho, você pode usar uma pasta de alta qualidade do mercado de reposição.

Como limpo o NZXT T120?

Use ar comprimido para soprar a poeira das aletas e da ventoinha. Evite usar água ou solventes. Limpe a cada 3-6 meses para um desempenho ideal.

Qual é o nível de ruído do NZXT T120?

O ruído da ventoinha varia de 18 dBA em baixa velocidade a 30 dBA na velocidade máxima. O cooler foi projetado para ser silencioso sob cargas normais.

Posso substituir a ventoinha do NZXT T120?

Sim, a ventoinha é um modelo padrão de 120 mm com conector PWM de 4 pinos. Você pode substituí-la por qualquer ventoinha de reposição com especificações semelhantes.

O NZXT T120 suporta RGB?

Não, o NZXT T120 não possui iluminação RGB. Ele foi projetado para desempenho de resfriamento puro, sem iluminação.

Como controlo a velocidade da ventoinha?

Conecte a ventoinha a um conector PWM de 4 pinos na sua placa-mãe. Você pode controlar a velocidade via BIOS ou software como NZXT CAM (se compatível) ou ferramentas de terceiros.

MANUAL DE UTILIZADOR T120 NZXT

D. Braçadeira da ventoinha x4

T120

B. Série F - Ventoinha de Pressão Estática x1

E. Placa traseira Intel - LGA 1700 x1

F. Placa traseira Intel - LGA 1200/115X x1

T120RGB

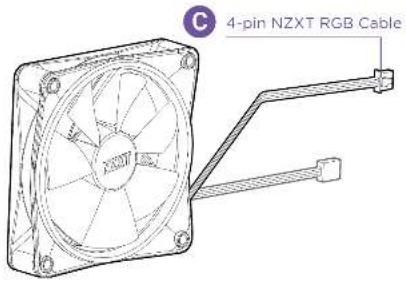

C. Série F - Ventoinha RGB x1

G. Braçadeiras de retenção Intel (Pré-Instalado) x2

H. Braçadeiras de retenção AMD x2

I. Parafusos de cabeça de embeber (Pré-instalado) x2

J. Mangas AMD x4

K. Parafusos #6-32 para AMD x4

L. Massa Térmica NZXT de Elevado Desempenho 1 g x1

T120RGB

Adaptador ARGB 5V de 200 mm M. (fêmea) para conector NZXT RGB (macho) x1

2. INSTALAÇÃO

T120 & T120RGB

PASSO 1. (INTEL)

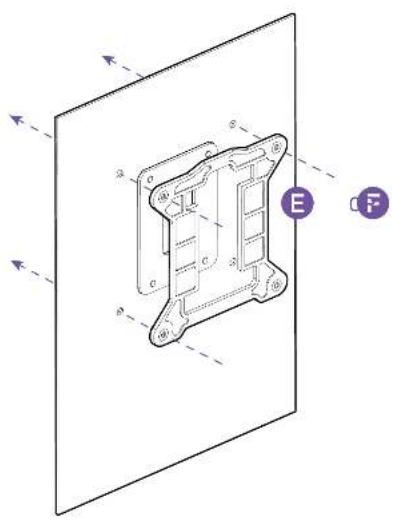

Instalar a placa traseira Intel (LGA 1700 ou 1200/115X) na parte de trás da motherboard.

INTEL SOCKET 1700 or 1200/115X

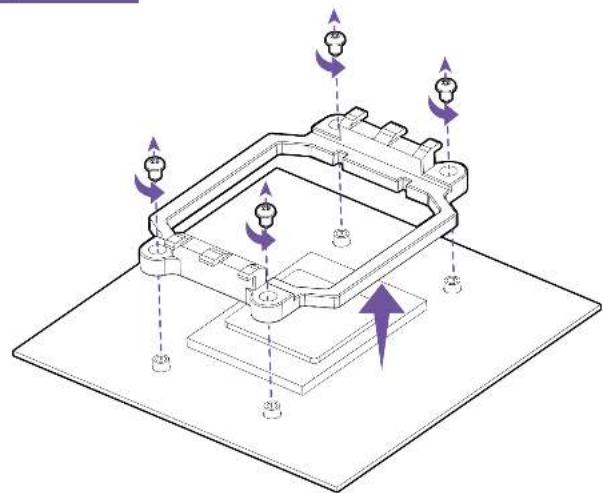

Remover a braçadeira de montagem AMD e manter a placa traseira original na parte de trás da motherboard.

AMD SOCKET AM5, AM4, STRX4* & TR4*

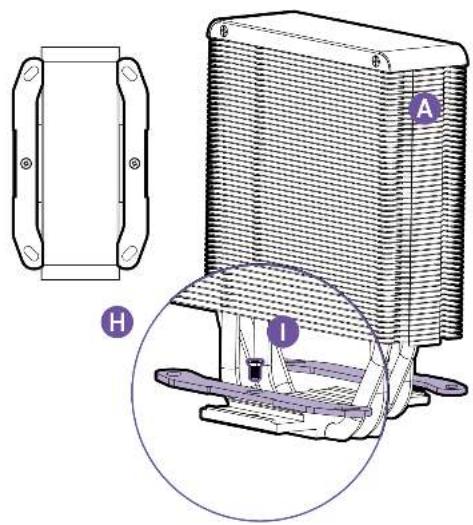

Instalar as braçadeiras de retenção no dissipador de calor e prendê-lo com os parafusos de cabeça de embeber.

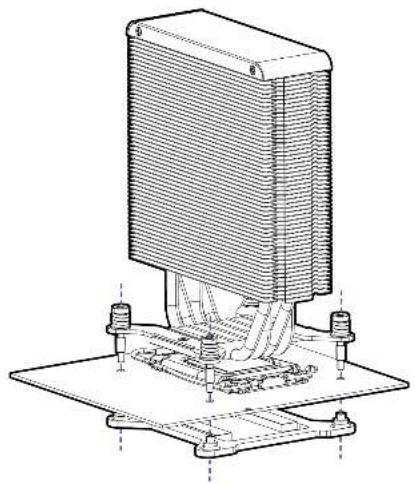

Colocar o dissipador de calor com a braçadeira de retenção no CPU e garantir que os parafusos da braçadeira encaixam nos furos da placa traseira. Fixar os parafusos pela ordem apresentada.

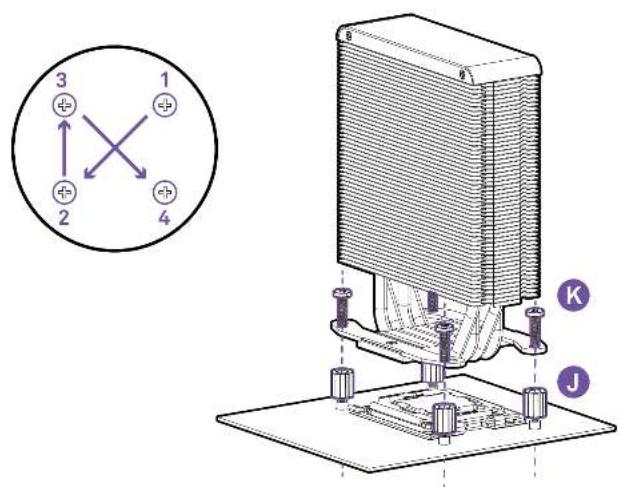

Instalar as quatro mangas AMD e depois colocar o dissipador de calor com a braçadeira de retenção. Fixar com os parafusos #6.32 pela ordem apresentada.

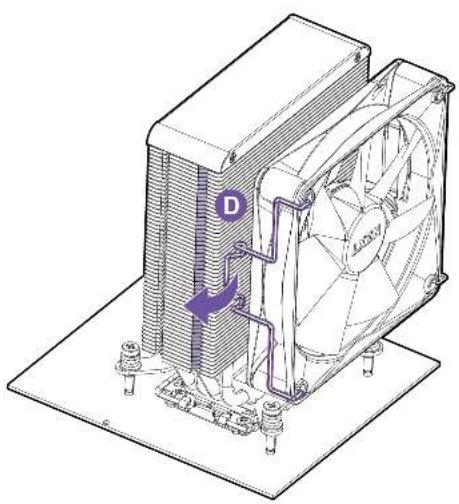

Fixar a ventoinha ao refrigerador com as braçadeiras da ventoinha.

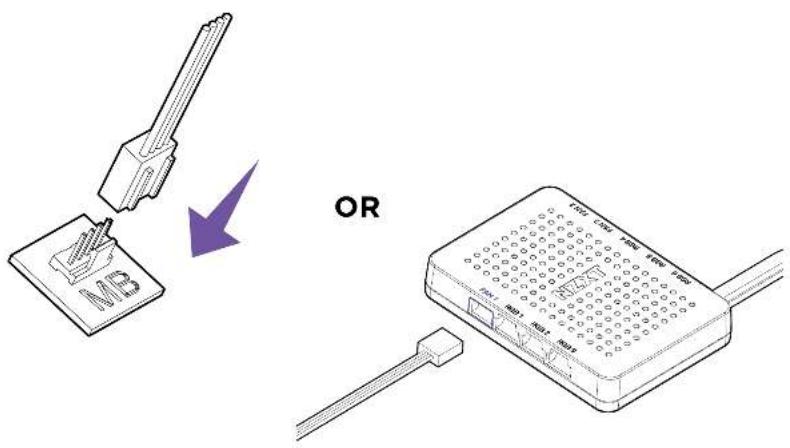

Ligar o cabo da ventoinha PWM de 4 pinos a um conector disponível na sua motherboard ou no controlador da ventoinha.

2. INSTALAÇÃO

T120 & T120RGB

ONLY FOR T120RGB OPTION 5V ARGB

Para controlar seus ventiladores RGB, baixe e instale o CAM em nzxt.com/software/cam.

ASSISTÊNCIA E MANUTENÇÃO

Caso tenha questões ou problemas com o produto NZXT adquirido, não hesite em contactar-nos através do endereço [e-mail] fornecendo a explicação detalhada do seu problema e a prova de compra. Poderá solicitar peças de substituição através do endereço support.nzxt.com. Para comentários e sugestões, contacte a nossa equipa de design através do endereço de e-mail, [e-mail]. Obrigado por ter adquirido um produto NZXT. Para mais informações acerca da NZXT, visite-nos online. Web site da NZXT: NZXT.com
