OME6115I - Exaustor de cozinha AMICA - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	Amica
Modelo	OME6115I
Largura	60 cm
Profundidade	50 cm
Altura (mín.-máx.)	40-65 cm
Peso	12 kg
Alimentação eléctrica	220-240 V, 50 Hz
Taxa de extração máxima	650 m³/h
Número de velocidades	3
Iluminação	2 x 4W LED (integradas)
Tipo de filtro	Filtro de gordura de alumínio (lavável)
Filtro de carvão opcional	Sim (para modo de recirculação)
Modos de funcionamento	Extração / Recirculação
Nível de ruído (velocidade máxima)	62 dB(A)
Classe energética	B
Consumo anual de energia	50 kWh/ano
Controlos	Botões de pressão
Diâmetro do duto	150 mm
Limpeza do filtro de gordura	A cada 2 meses na máquina de lavar loiça ou à mão
Substituição do filtro de carvão	A cada 3-4 meses
Lâmpada de substituição	Módulo LED (pelo serviço de assistência)
Garantia do motor	5 anos
Acessórios incluídos	Adaptador de duto, kit de montagem

Perguntas frequentes - OME6115I AMICA

Como instalar o exaustor Amica OME6115I?

A instalação deve ser feita por um profissional qualificado. Certifique-se de que o exaustor está a pelo menos 65 cm acima de fogões a gás e 50 cm acima de fogões elétricos. Siga o modelo de montagem incluído e fixe com parafusos a uma parede sólida.

Com que frequência devo limpar o filtro de gordura?

Limpe o filtro de gordura de alumínio a cada 2 meses ou com mais frequência se for muito utilizado. Pode lavá-lo na máquina de lavar loiça ou à mão com água morna e sabão.

Posso usar o exaustor sem duto?

Sim, pode usá-lo em modo de recirculação. Necessitará de um filtro de carvão opcional (FK-11) que deve ser substituído a cada 3-4 meses para manter a eficiência.

Que tipo de iluminação tem o exaustor?

Possui 2 luzes LED de 4W integradas que fornecem iluminação eficiente. Se falharem, contacte o serviço de assistência para substituição, pois não são lâmpadas normais.

Como reduzir o ruído do exaustor?

Utilize definições de velocidade mais baixas para um funcionamento mais silencioso. Certifique-se de que o duto está liso e não obstruído. Verifique também se os filtros estão limpos para melhorar o fluxo de ar e reduzir o ruído.

O Amica OME6115I é energeticamente eficiente?

Tem uma classe energética B com um consumo anual de aproximadamente 50 kWh. É razoavelmente eficiente para um exaustor padrão.

Quais são as dimensões do exaustor?

O exaustor tem 60 cm de largura, 50 cm de profundidade e a altura pode ser ajustada entre 40 e 65 cm. A saída do duto tem 150 mm de diâmetro.

Posso controlar o exaustor remotamente?

Não, este modelo utiliza controlos por botões de pressão no painel frontal. Não suporta controlo remoto ou funcionalidades inteligentes.

O que devo fazer se o exaustor não ligar?

Verifique se o cabo de alimentação está ligado e o interruptor principal está ligado. Verifique também o disjuntor. Se ainda não funcionar, contacte o serviço de apoio ao cliente para assistência técnica.

Quanto tempo dura a garantia?

A Amica oferece uma garantia de 2 anos para todo o exaustor, com uma garantia alargada de 5 anos no motor. Guarde o recibo de compra para reclamações de garantia.

MANUAL DE UTILIZADOR OME6115I AMICA

ELIMINAÇÃO DE APARELHOS GASTOS 99

UTILIZAÇÃO

100

CONTROLO DO EXAUSTOR 100

OUTRAS INFORMAÇÕES IMPORTANTES SOBRE A UTILIZAÇÃO DO EXAUSTOR 101

LIMPEZA E MANUTENÇÃO 102

MANUTENÇÃO 102

FILTRO DE GORDURA 102

FILTRO DE CARVÃO 102

ILUMINAÇÃO 102

GARANTIA, SERVIÇO PÓS-VENDA 103

GARANTIA 103

Dear customer,

A partir de hoje as trefas cotidianas tornar-se-ão mais simples do que nunca. O aparelho Amina combinação de extrema facilidade de utilização e excelente eficiência. Após uma análise do manual de instruções, a sua utilização não apresentará qualquer problema.

O equipamento, antes de abandonar a fábrica e ser embalado, foi controlado minuciosamente nos postos de controlo tendo em conta a sua segurança e funcionalidade.

Por favor, leia atentamente o manual de instruções antes de activar o aparelho. O cumprimento dos conselhos que nele se encontram protegê-lo-ão contra uma utilização incorrecta. O manual deve ser guardado e armazenado de forma a encontrar-se sempre à mão.

Deve respeitar convenientemente as instruções do manual, para evitar acidentes infortunosos.

Atenciosamente

Amica

CONSELHOS DE SEGURANÇA

• O aparelho apenas deve ser iniciado após tomar conhecimento do manual!
• O aparelho destina-se a apenas à utilização doméstica.
• Ao fabricante reserva-se o direito de introduzir alterações, que não influenciem o funcionamento do aparelho.
• O fabricante não se responsabiliza de qualquer forma pelos eventuais danos ou incêndios provocados pelo aparelho e resultantes do incumprimentos das recomendações incluídas no presente manual.
• O exaustor de cozinha serve para remover os vapores de cozinha. Não utilizar para fins não conformes.
• Conectar o exaustor que opera em modo de extracção a uma conduta de exaustão apropriada (não conectar a chaminés, condutas de exaustão de fumo ou gás utilizadas). O exaustor requere a instalação de um ventilador de ar para o exterior. O comprimento do ventilador (na maioria dos casos um tubo ∅ 120 mm ou 150 mm) não deve exceder os 4-5 m. O ventilador de aspiração de ar também é obrigatório no caso de exaustores telescópicos e encastráveis em modo de recirculação.
• O exaustor em modo de recirculação requer a instalação de um filtro de carvão activo. Neste caso não é exigida a instalação de uma conduta de ar para o exterior, no entanto recomenda-se a

montagem do sistema de devolução de ar (ape- nas nos exaustores tipo chaminé).

- O exaustor inclui um sistema de iluminação independente e um ventilador de extracção com possibilidade de ajuste entre os vários níveis de velocidade de rotação.

- Dependendo da versão do aparelho, o exaustor destina-se à instalação permanente sobre uma parede vertical por cima do fogão a gás ou eléctrico (exaustores tipo chaminé e universais); sobre o tecto por cima do fogão a gás ou eléctrico (exaustores de ilha); sobre uma parede vertical no caso de encastramento por cima do fogão a gás ou eléctrico (exaustores telescópicos e encastráveis). Antes de proceder com a montagem, certifique-se que a construção da parede / tecto tem capacidade suficiente para manter o exaustor. Alguns modelos de exaustores são muito pesados.

- A altura de montagem do aparelho por cima de uma placa eléctrica encontra-se indicada na carta do produto (especificação técnica do aparelho). Se nas instruções de instalação dos aparelhos a gás for recomendada uma distância maior, deve respeitá-las (Ilustr. 1).

- Quando retirar os utensílios do queimador, não deixe uma chama aberta por baixo do exaustor de cozinha, ajuste uma chama mínima. Verifique sempre se o diâmetro da chama não ultrapassa os limites do utensílio, para evitar uma desnecessária perda de energia e uma concentração perigosa de calor.

- Os alimentos preparados com gordura devem ser permanentemente supervisionados, pois a gordura sobreaquecida pode ser facilmente incendiada.

- Antes de qualquer limpeza, substituição de filtro

ou antes de proceder com reparos, retire a ficha do aparelho da tomada.

• Limpe o filtro de gordura do exaustor de cozinha pelo menos 1 vez por mês, pois se ficar embebi-do em gordura torna-se inflamável.
• Se no respectivo espaço interior, além do exaus- tor, também forem utilizados outros aparelhos não eléctricos (p.ex. fogões alimentados a com- bustível líquido, esquentadores, aquecedores de água), deve garantir uma ventilação adequada (condua de ar). A utilização segura é possível, se no caso de funcionamento em simultâneo do exaustor e de aparelhos de combustão que de- pendem da presença de ar no espaço interior, no ambiente de instalação destes dispositivos hou- ver uma depressão máxima de 0,004 mbar (o presente ponto não diz respeito se o exaustor de cozinha for utilizado em modo de recirculação).
• O exaustor não deve servir como superfície de apoio para as pessoas que se encontram na co-zinha.
• A superfície do exaustor deve ser limpa com frequência tanto na sua parte exterior como interior (PELO MENOS UMA VEZ POR MÊS, de acordo com os conselhos de manutenção incluídos no presente manual). O incumprimento das regras de limpeza do exaustor e de substituição dos filtros pode resultar no risco de incêndio.
• Se o cabo de alimentação for danificado, deve ser trocado num ponto de reparo especializado.
• Assegurar a possibilidade de desconexão do aparelho da corrente eléctrica, removendo a ficha ou desligando o interruptor bipolar.
• O presente equipamento não deve ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou por

pessoas sem experiência ou conhecimento do aparelho, excluindo situações em que estiverem sob supervisão ou procederem de acordo com a instrução de utilização do aparelho, transmitida pela pessoa responsável pela sua segurança.

• Tomar especial atenção, para que o aparelho não seja utilizado por crianças sem supervisão.
• Verificar se a tensão indicada na chapa de identificação corresponde aos parâmetros de alimentação locais.
• Desdobrar e endireitar o cabo de alimentação antes da montagem.
• Os componentes de embalagem (os saquinhos de polietileno, pedaços de esferovite, etc.) devem ser mantidos fora do alcance de crianças durante o desempacotamento.
• Antes de conectar o exaustor à electricidade verificar se o caço de alimentação foi devidamente instalado e NÃO ficou preso por baixo do exaustor durante as tarefas de instalação. Não conectar o aparelho à electricidade antes de terminar a sua instalação.
• É proibida à utilização do exaustor sem montar os filtros de gordura em alumínio.
• É extremamente proibida a preparação de alimentos com chama aberta por baixo do exaustor (flambagem).
• Respeitar rigorosamente os regulamentos emitidos pelas competentes autoridades locais no âmbito de requisitos técnicos e de segurança relativos ao escape.
• Os parafusos mal apertados e os elementos fixos sem seguir os conselhos do presente manual podem resultar em riscos para a saúde e a vida.
• Os exaustores suspensos apenas funcionam em modo de recirculação

DESEMPACOTAMENTO

O aparelho foi protegido durante o seu transporte contra uma danificação. Após desembalar o aparelho, por favor remova os elementos de embalagem de forma que não ameace o meio ambiente.

Todos os materiais utilizados para a produção da embalagem são inofensivos ao ambiente natura, são 100 % recicláveis e foram identificados com o respectivo símbolo. Atenção! Os materiais de embalagem (os saquinhos de polietileno, pedaços de esferovite, etc.) devem ser mantidos fora do alcance de crianças durante o desempacotamento.

ELIMINAÇÃO DE APARELHOS GASTOS

O presente aparelho está identificado com o símbolo de contentor de lixo barrado de acordo com a Directiva da União Europeia 2012/19/UE e a Lei polaca sobre a gestão de equipamento eléctrico e electrónico gasto. Esta identificação informa de que o equipamento em questão não pode ser colocado juntamente com os restantes resíduos domésticos, após terminar a sua utilização.

O utilizador é obrigado a entregá-lo num ponto de recolha de aparelhagem eléctrica e electrónica gas-ta. Os pontos de recolha, incluindo os pontos de recolha locais, as lojas e as unidades municipais, criam um sistema apropriado, que possibilita a en-trega de tal equipamento.

O tratamento correcto dos resíduos de equipamento eléctrico e electrónico permite evitar consequências nocivas para a saúde de pessoas e para o meio ambiente, resultantes da presença de substâncias perigosas e da sua eliminação e tratamento incorrectos.

UTILIZAÇÃO

Controlo do exaustor

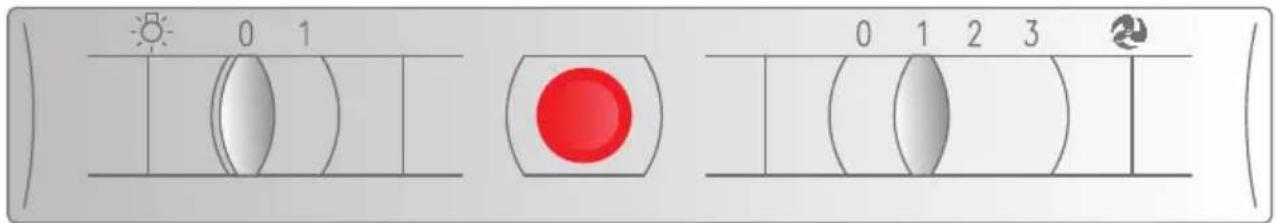

O painel de comando do exaustor foi apresentado na ilustração 4, a fim de relembrá-lo, também se encontra abaixo:

O painel de comando está equipado com interruptores deslizantes

Seleccionar uma das velocidades descritas abaixo ligando o interruptor deslizante para activar o exaustor:

1- Velocidade mais baixa. Esta velocidade deve ser usada com uma pequena quantidade de vapores.
2- Velocidade média. Esta velocidade deve ser usada com uma quantidade média de vapores, por exemplo quando simultaneamente forem preparados diferentes alimentos.
3- Velocidade máxima. Esta velocidade deve ser usada com uma quantidade máxima de vapores, por exemplo durante a fritura ou grelha.
0- Desliga o exaustor

Interruptor deslizante identificado como serve para ligar ou desligar a iluminação. A iluminação do exaustor funciona independentemente da velocidade do motor.

Outras informações importantes sobre a utilização do exaustor

Modo de recirculação: Nesta opção o ar filtrado retorna ao espaço interior através dos respectivos orifícios. Nesta opção, deve ser instalado um filtro de carvão e é recomendada a instalação de um sistema de devolução de ar (a sua disponibilidade depende do modelo , disponível maioritariamente nos exaustores de chaminé ).

Modo de extracção: Com o modo de extracção de ar, o exaustor envia o ar filtrado para o exterior através de um ventilador. Nesta opção deve remover o eventual filtro de carvão. O exaustor está conectado ao orifício de extracção de ar para o exterior através de um ventilador rígido ou flexível com diâmetro de 150 mm ou 120 mm e de braçadeiras apropriadas para ventiladores que devem ser adquiridas em pontos com materiais de instalação. A conexão deve ser feita por um instalador qualificado.

Velocidades do ventilador: A velocidade mais baixa e média são usadas em condições normais e com baixa concentração de vapores e a velocidade mais alta apenas deve ser usada no caso de uma grande concentração de vapores de cozinha, p.ex. durante a fritura ou grelha.

Atenção (apenas diz respeito aos exaustores universais): A estrutura dos exaustores universais requere uma modificação manual do modo de funcionamento do exaustor. A forma de modificação do respectivo modo foi apresentada na ilustração 8.

Atenção (apenas diz respeito aos exaustores de encastre e telescópicos): Os exaustores de encastre e telescópicos em modo de recirculação requerem a montagem de um tubo de extracção do ar. A outra ponta do tubo deve ser direcionada no sentido do espaço interior, é através dela que o ar filtrado será redireccionado.

Atenção: Os exaustores suspensos apenas funcionam em modo de recirculação.

LIMPEZA E MANUTENÇÃO

Manutenção

A manutenção e limpeza regulares do aparelho garantem um funcionamento fiável e a falta de falhas do exaustor bem como prolongam a sua longevidade. Deve prestar especial atenção aos filtros de gordura e de carvão pois estes devem ser limpos e substituídos de acordo com as recomendações do fabricante.

• Não usar panos ou esponjas embebidos em água nem um caudal de água.
• Não utilizar diluentes nem álcool, pois estes podem retirar o brilho às superfícies envernizadas.
• Não usar produtos abrasivos, particularmente quando forem limpas as superfícies em aço inoxidável.
• Não usar panos rígidos e ásperos
• Recomenda-se a utilização de um pano húmido e de detergentes neutros.

Atenção: Após alguns ciclos de lavagem na máquina a cor do filtro em alumínio pode alterar. A alteração da cor não é sinal de nenhum defeito nem requer a sua troca.

Filtro de gordura

O filtro de gordura em alumínio deve ser limpo pelo menos uma vez por mês na máquina ou à mão com um detergente delicado ou sabão líquido no caso de um funcionamento normal do exaustor.

A desmontagem do filtro de gordura em alumínio foi apresentada na ilustração 5.

Nalguns modelos foi aplicado um filtro acrílico. Este deve ser substituído pelo menos cada 2 meses ou com maior frequência em caso de uma utilização particularmente intensa.

Filtro de carvão

O filtro de carvão apenas é utilizado quando o exaustor não estiver ligado ao ventilador. O filtro de carvão activo tem a capacidade de absorver odores até ficar completamente embebido. Não deve ser lavado nem reutilizado e deve ser substituído pelo menos cada 2 meses ou com maior frequência em caso de uma utilização particularmente intensa. A desmontagem do filtro de carvão foi apresentada na ilustração 6.

Iluminação

Usar lâmpadas / halogéneos/ módulos de díodos com parâmetros iguais àqueles que foram pré-instalados no aparelho. A substituição de iluminação foi apresentada na ilustração 7. Se a ilustração não se encontrar incluída no presente manual, a substituição do módulo de iluminação apenas poderá ser efectuada por um serviço autorizado.

GARANTIA, SERVIÇO PÓS- VENDA

Garantia

Atestado de garantia conforme a carta de garantia. O fabricante não se responsabiliza por quaisquer danos provocados pela utilização incorrecta do produto.

O fabricante do produto recomenda que todos os reparos e as actividades regulatórias sejam efectuadas pelo Serviço do Fabricante ou pelo Serviço Autorizado pelo fabricante. Os reparos devem ser efectuados exclusivamente por pessoas com as respectivas qualificações.

Declaração do fabricante

O fabricante declara pelo seguinte, de que o presente produto preenche os requisitos essenciais das seguintes directivas europeias:

• directiva de baixa tensão 2014/35/EU
• directiva de compatibilidade electromagnética 2014/30/EU
• directiva ecodesign 2009/125/UE
  • directiva RoHS 2011/65/UE

e por isso o produto foi identifi cado sem como foi lhe emitida uma declaração de conformidade partilhada com os órgão de controlo do mercado.

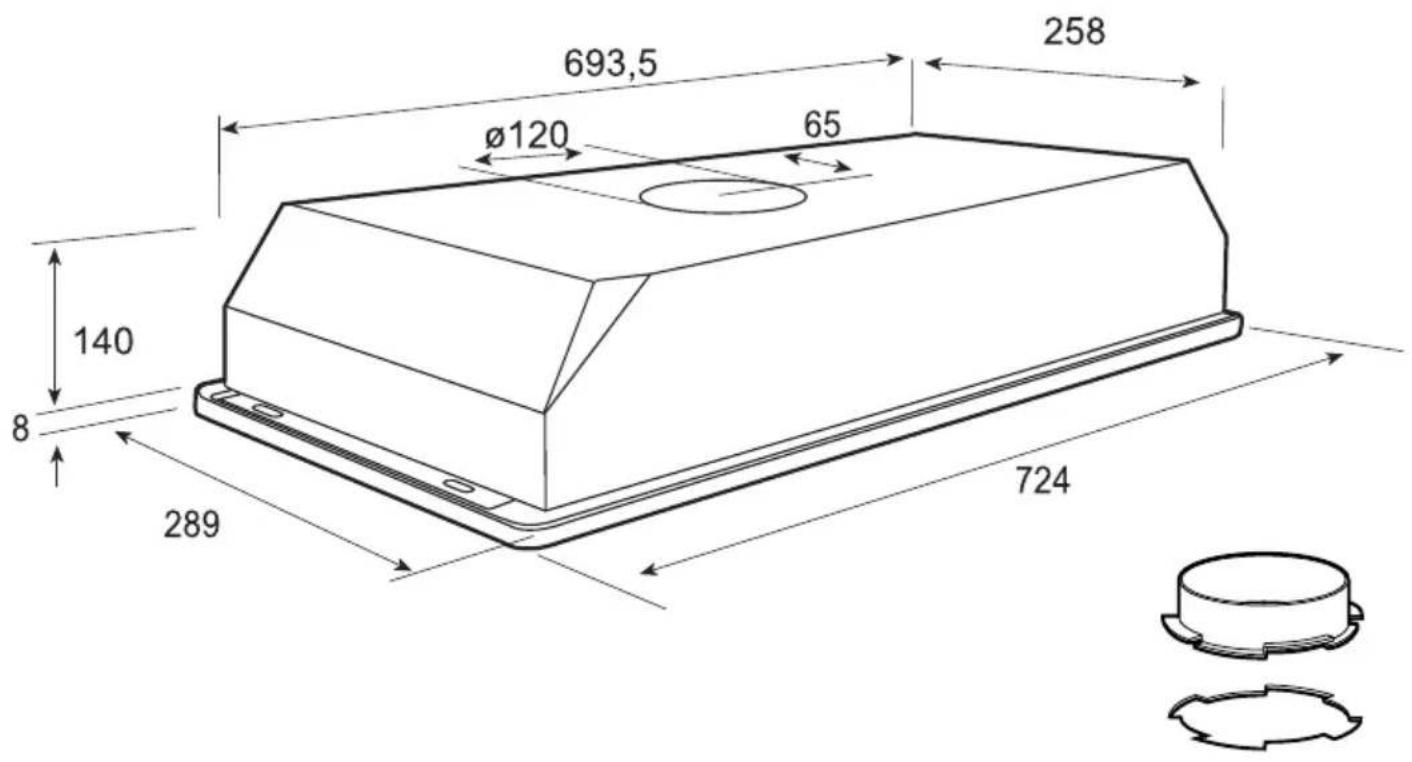

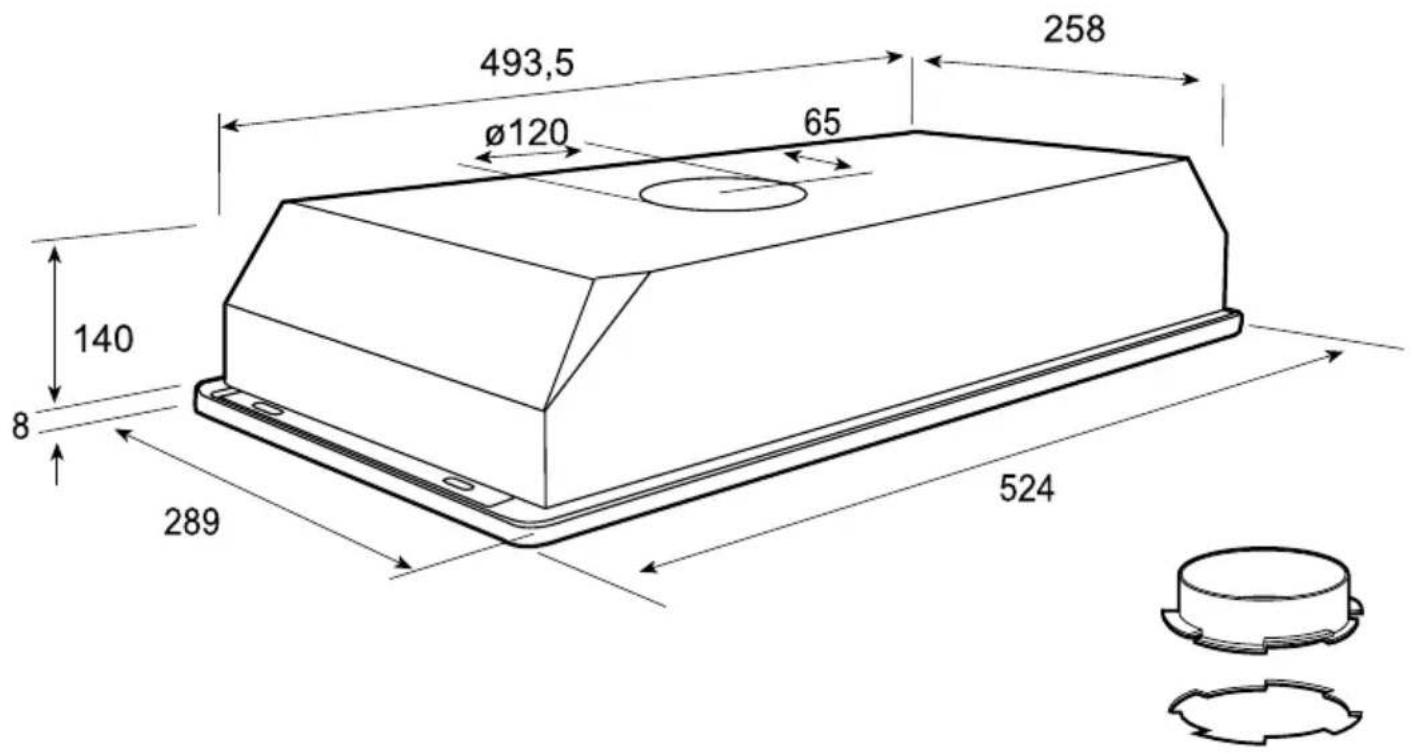

OME 615 I / OME6115I / SIO 61 AX

OME7135I
