MANUAL DE UTILIZADOR ORT 57 IN Orima

Mais qualidade na sua vida!

Placa de Indução Induction Hob

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVIÇO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone] email: [e-mail] Assistência Pós-Venda: ([phone] email: [e-mail]

www.orima.pt

Avisos de Segurança

A sua segurança é importante para nós. Por favor leia com atenção este Manual de Instruções antes de utilizar a sua Placa de Indução Orima pela primeira vez.

Instalação

Avisos de Segurança

• Desligue o aparelho da rede eléctrica antes de efectuar qualquer trabalho ou manutenção do mesmo.
• A ligação a um bom sistema de fixação à terra é essencial e obrigatório.
• Alterações no sistema de fixação interna só devem ser feitas por um electricista qualificado.
• O não cumprimento deste aviso pode resultar em choque eléctrico ou morte!

Risco de Corte

• Cuidado – as arestas do painel são afiadas.
• A não observação do aviso em cima mencionado pode resultar em ferimentos ou cortes.

Instruções Importantes de Segurança

• Leia atentamente estas instruções antes de instalar ou utilizar a máquina.
• Nenhuns materiais ou produtos combustíveis devem ser colocados sobre o aparelho, em qualquer momento.
• Por favor, disponibilizar estas informações à pessoa responsável pela instalação do aparelho, uma vez que pode reduzir os custos de instalação.
• Para evitar perigo durante a utilização do seu aparelho, este deverá ser instalado de acordo com as normas em vigor, cumprindo todas as regras de segurança.
• Este aparelho deve ser instalado correctamente à ligação terra apenas por um Técnico qualificado.
• Este aparelho deve ser ligado a um circuito que incorpora um disjuntor que proporciona a desconexão completa da fonte de alimentação.
• Instale o seu aparelho correctamente, caso contrário poderá invalidar a Garantia ou Reclamações de Responsabilidade.

Funcionamento e Manutenção

Avisos de Segurança

• Não utilize a sua Placa se esta estiver quebrada ou rachada. Caso o verifique, desligue o aparelho imediatamente da corrente (incluindo tomada) e contacte um Técnico Qualificado.
• Antes de proceder a qualquer limpeza ou manutenção, desligue o aparelho da corrente totalmente (incluindo tomada).
• O não cumprimento deste aviso pode resultar em choque eléctrico ou morte.
• Este aparelho está em conformidade com as normas de segurança electromagnéticas.
• No entanto, pessoas com pacemakers ou outros implantes eléctricos (como bombas de insulina), devem consultar o seu médico ou o fabricante do implante antes de utilizar este aparelho para se certificar de que seus implantes não serão afectados pelo campo electromagnético.
• O não cumprimento deste aviso pode resultar em morte.

Superfícies Quentes

• Durante a sua utilização, as partes acessíveis deste aparelho vão-se tornar quentes o suficiente para causar queimaduras.
• Não deixe seu corpo, roupa ou qualquer item que não seja adequado em contacto com o vidro de indução até que a superfície esteja fria.
• Os objectos metálicos, tais como facas, garfos, colheres e tampas não devem ser colocados sobre a superfície da placa, uma vez que a pode ligar acidentalmente e estes ficarem quentes.
• Mantenha as crianças afastadas do aparelho.
• As pegas das panelas podem ficar quentes ao toque. Verifique se as mesmas não ficam salientes em direcção a outras zonas que se encontram a funcionar. Mantenha as pegas das panelas fora do alcance das crianças.
• Para evitar queimaduras e escaldões siga as instruções acima mencionadas.

Risco de Corte

• A chapa afiada do corpo da placa fica exposta quando a tampa de segurança é retirada. Use com extremo cuidado e armazene sempre com segurança e fora do alcance das crianças.
• Para evitar ferimentos ou cortes siga as instruções acima mencionadas.

Instruções Importantes de Segurança

• Nunca deixe o aparelho sem vigilância quando em uso. Ao transbordar poderá provocar fumos e gorduras que poderão se inflamar.
• Nunca use o aparelho como base de trabalho ou superfície de armazenamento.
• Nunca deixar objectos ou utensílios no aparelho.

• Não colocar ou deixar objectos magnetizáveis (por exemplo, cartões de crédito, cartões de memória) ou aparelhos electrónicos (por exemplo, computadores, MP3) perto do aparelho, estes poderão ser afectados pelo seu campo electromagnético.

• Nunca use o aparelho para aquecer o ambiente.

• Após a sua utilização, desligue sempre as zonas da placa, conforme descrito neste manual (ou seja, usando os comandos Touch Control).
• Não permita que as crianças brinquem com o aparelho, se sentem, levantem ou subam nele.
• Não guarde itens de interesse para as crianças em armários acima do aparelho. As crianças ao subir para a placa podem ficar gravemente feridas.
• Não deixe crianças sozinhas ou sem vigilância na área onde o aparelho esta a ser utilizado.
• Este aparelho não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência na utilização do aparelho a menos que tenha sido dada supervisão ou instruções relativas a utilização do aparelho por uma pessoa responsável pela sua segurança.
• Não tente reparar ou substituir qualquer parte do aparelho, a menos que esteja especificamente recomendado no manual. Todas as outras reparações deverão ser feitas por um Técnico qualificado.
• Não utilize um aspirador de vapor para limpar a sua Placa Orima.
• Não coloque ou deixe cair objectos pesados sobre a Placa.
• Não se apoie na sua Placa.
• Não utilizar panelas com fundo de diâmetro superior aos marcados no vidro da placa, caso contrário poderá danificar a sua Placa.

• Não use esponjas ou quaisquer outros agentes de limpeza abrasivos para limpar a Placa, pois estes podem arranhar o vidro de indução.

• Se verificar que o cabo de alimentação está danificado, este deverá ser substituído por Técnico qualificado.

• Este aparelho foi concebido para ser utilizado em aplicações domésticas e análogas, tais como: Rural: áreas de cozinha de lojas, escritórios e outros ambientes de trabalho – Residencial: Hotéis, motéis e outros ambientes do tipo residencial.
• AVISO: O aparelho e as partes acessíveis aquecem durante o seu funcionamento.

Cuidados devem ser tomados para evitar tocar nos elementos de aquecimento.

Crianças com menos de 8 anos de idade devem ser mantidas longe do aparelho a menos que estejam a ser supervisionadas.

• Este aparelho pode ser usado por crianças de 8 anos ou mais e pessoas com reduzidas capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e entender os riscos envolvidos.
• As crianças não devem brincar com o aparelho. Limpeza e manutenção do aparelho não devem ser feitas por crianças sem supervisão.
• AVISO: Ao proceder a um cozinhado sem supervisão em que a placa pode ficar com gordura ou óleo pode ser perigoso e resultar em incêndio. NUNCA tente apagar o fogo com água. Desligue o aparelho da corrente e, em seguida, cubra a chama com uma tampa ou uma coberta de incêndio.
• AVISO: Perigo de incêndio: não armazenar itens nas superfícies de cozedura.
• Aviso: Se verificar que a superfície está rachada, desligue o aparelho da corrente totalmente (incluindo tomada) para evitar a possibilidade de choque eléctrico, nas superfícies das placas de material de vidro, cerâmica ou similar onde se encontram as resistências escondidas.
• Não utilizar limpeza a vapor.
• Este aparelho não se destina a ser utilizado por meio de um temporizador externo ou sistema de controlo remoto separado.

Parabéns pela compra da sua nova Placa de Indução Orima.

Recomendamos que leia este Manual de Instruções/Instalação, a fim de compreender como a instalar correctamente e beneficiar de um bom funcionamento do seu aparelho.

Para a instalação, por favor, leia a secção de instalação.

Leia todas as instruções de segurança antes da primeira utilização e guarde o Manual para futura referência.

Descrição do Aparelho

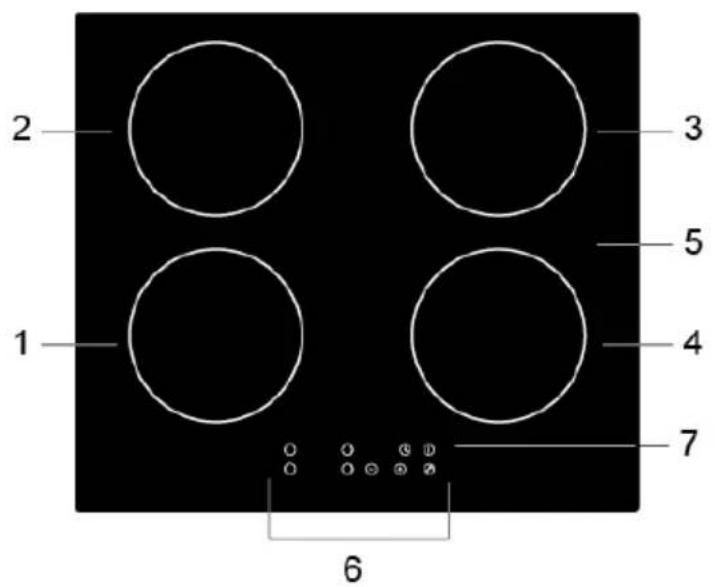

Vista Superior

MODELO: ORF-71 IN

2 1 3 5 4 7 6

Zona 1- max. 1500 W

Zona 2- max. 2000 W

Zona 3- max. 1500 W

Zona 4- max. 2000 W

1. Placa Vidro

2. Painel Comandos

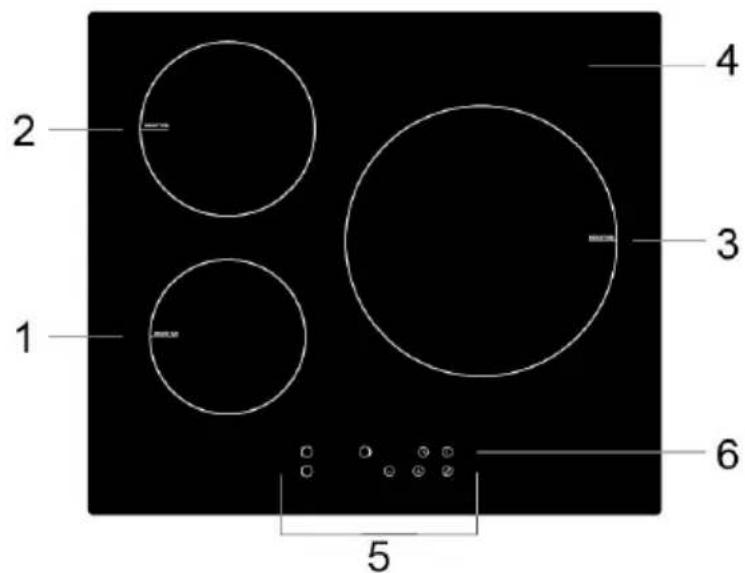

MODELO: ORT 57 IN

1 2 3 4 5 6

Zona 1- max. 1200 W

Zona 2- max. 2300 W

Zona 3- max. 2300W

1. Placa Vidro

2. Painel Comandos

3. Controlo ON/OFF

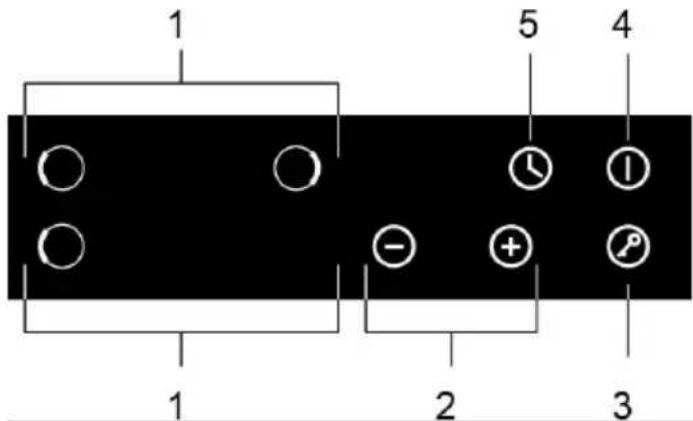

Painel de Comando

MODELO: ORF-71 IN

1 5 4 1 2 3

1. Selecção de Controlo de Zona de Aquecimento
2. Teclas de regulação de potência e relógio
3. Controlo de Bloqueio
4. Controlo ON/OFF
5. Relógio

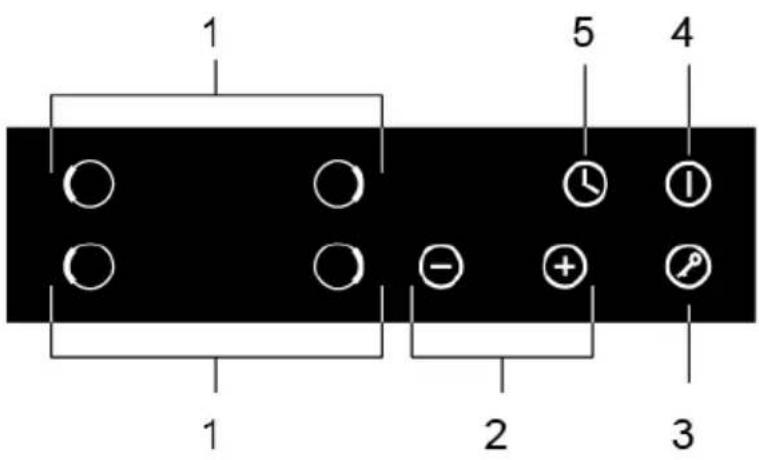

MODELO: ORT 57 IN

1 5 4 - + - 1 2 3

1. Selecção de Controlo de Zona de
   Aquecimento
2. Teclas de regulação de potência e relógio
3. Controlo de Bloqueio
4. ON/OFF control
5. Relógio

Informação sobre Placas de Indução

A Indução é uma tecnologia de cozedura avançada, eficiente e económica. Esta funciona por vibrações electromagnéticas geradoras de calor directamente na panela, em vez de indirectamente, através de aquecimento na superfície do vidro. O vidro fica quente porque a panela, eventualmente, o aquece.

Circuito magnético Placa de Indução Bobina de Indução Correntes induzidas

Antes da Primeira Utilização

• Leia este Manual, tomando nota especial da secção "Avisos de segurança".
• Remova qualquer película protectora que ainda possa estar em sua Placa de Indução Orima.

Modo de Utilização dos Comandos de Toque

• Os comandos respondem ao toque, pelo que não precisa aplicar nenhuma pressão.
• Utilize a zona da impressão digital do seu dedo, e não a só a ponta.
• Ouvirá um sinal sonoro cada vez que um contacto esteja a ser registado.
• Certifique-se de que os controles estão sempre limpos, secos e que não haja nenhum objecto em cima dos mesmos (por exemplo, um utensílio ou pano). Mesmo uma fina película de água pode tornar os controles difícil de funcionar.

Utilize apenas panelas com uma base adequada para a indução. Procure o símbolo de indução na embalagem ou no fundo da panela.

• Poderá verificar se a sua panela é adequada através da realização de um teste de iman. Mover um iman para a base da panela. Se for atraído, a panela é adequada para indução.

• Se não tem um iman:

• Coloque um pouco de água na panela que deseja verificar.

• Se não piscar no visor e a água aquecer a panela, é adequada.
• Panelas feitas com os seguintes materiais não são adequadas: puro aço inoxidável, alumínio ou cobre sem uma base magnética, vidro, madeira, porcelana, cerâmica e barro.

Não utilize panelas com bordas irregulares ou base curva

Certifique-se de que a base da sua panela é lisa, fica encostada ao vidro, e é do mesmo tamanho que a zona de cozedura. Utilize recipientes cujo diâmetro seja igual ao gráfico da zona seleccionada. Ao utilizar uma panela um pouco mais larga, a respectiva zona será utilizada na sua máxima eficiência. Se usar uma panela menor a sua eficiência poderá ser menor do que o esperado. Uma panela com as dimensões inferiores a 140 mm pode não ser detectada pela placa. Centre sempre a sua panela na zona de cozedura.

Levante sempre as panelas para fora da placa de cerâmica – não deslize, ou estas poderão riscar o vidro.

Depois de ligar, a campainha toca uma vez e todos os indicadores mostram no visor os símbolos " - " ou " - - ", indicando que a placa de indução fica em estado de modo de espera (Stand-by).

1. Coloque uma panela adequada sobre a zona de cozedura que deseja utilizar.

- Certifique-se que o fundo da panela e da superfície da Zona de cozedura se encontram limpas e secas.

1. Ao tocar no comando de selecção de zona de aquecimento o indicador ao lado da tecla começará a piscar.

1. Seleccione uma configuração de calor ao tocar o símbolo “-” ou “+” no painel de controlo.

2. Se não escolher uma definição de calor dentro de 1 minuto, a Placa se desligará automaticamente.
   Terá que começar de novo na etapa 1.

3. Poderá modificar o ajuste do calor, a qualquer momento durante o cozimento.

- + ⊥

Se o Visor estiver a piscar ≧ ≧ alternadamente com a definição de calor.

Isto significa que:

• não colocou a panela na zona de cozimento correcto ou,
• a panela que está a usar não é adequada para cozinhar em indução ou,
• a panela é muito pequena ou não está correctamente centrada na zona de cozedura.

Não se verifica aquecimento a menos que haja uma panela adequada sobre a zona de cozedura.

O Visor desliga automaticamente após 1 minuto se nenhum recipiente adequado é colocado sobre a placa.

Para terminar

1. Toque no controlo de zona de aquecimento que deseja desligar.

6

1. Desligue a Zona de cozedura reduzindo o grau de calor "-" ou tocando "-" e "+" simultaneamente. Certifique-se que no Visor aparece o símbolo "0".

1. Cuidado com as superfícies quentes

A letra H indica qual a zona de cozimento que está quente ao toque. Ela desaparece quando a superfície tiver arrefecido até à temperatura ambiente. Também pode ser utilizada como uma função de poupança de energia se pretende aquecer mais panelas, utilizando as zonas de aquecimento que ainda se encontram quentes.

Bloquear os Comandos

• Poderá bloquear os controlos para evitar o uso não intencional (por exemplo, crianças acidentalmente ligam as zonas de cozedura).
• Quando os controlos estiverem bloqueados, todos os comandos, excepto o controlo ON/OFF são desactivados.

Como bloquear os Comandos

Toque no controlo de bloqueio. O indicador do relógio irá mostrar "Lo".

Como desbloquear os Comandos

1. Certifique-se que a placa está ligada.
2. Toque e segure o controlo de bloqueio por uns instantes.
3. Agora já poderá utilizar a sua Placa de Indução Orima.

Quando a placa está no modo de bloqueio, todos os controlos são desactivados excepto o botão ON/OFF, poderá sempre recorrer à placa indução off com o botão ON/OFF de controlo em caso de emergência. Mas deverá desbloquear a placa na próxima utilização.

Protecção de Temperatura Excessiva

Esta placa vem equipada com um sensor de temperatura para monitorizar a temperatura no interior da mesma. Quando se verifica um excesso de temperatura esta é ativada, e a placa deixa de funcionar automaticamente.

Detecção de pequenos utensílios

Quando utilizar uma panela de tamanho inadequado ou não magnética (ex.: alumínio), ou algum outro pequeno item (ex. faca, garfo, chaves) for deixado na placa, esta automaticamente ficará em modo de espera (stand-by) durante 1 minuto. A ventoinha vai continuar a cozinhar por mais 1 minuto.

Desligar Automático

Outra característica de segurança da placa é o desligamento automático. Ocorre sempre que se esqueça de desligar a zona de cozedura. Estes se encontram assinalados na seguinte tabela:

Nível de Potência	1 2	3 4	5 6	7 8	9
Padrão (hora) 8	8 8	4 4	4 2	2 2

Quando a panela é removida, a placa de indução pode parar imediatamente de aquecer e desliga automaticamente após 2 minutos.

Pessoas que utilizem pacemaker deverão consulta o seu medico antes de utilizar este aparelho.

Modo de Utilização do Relógio

Poderá usar o relógio de duas maneiras diferentes:

• Pode usá-lo como um contador de minutos. Neste caso, o relógio não vai desligar qualquer zona de cozedura quando o tempo definido está para cima.
• Pode configurá-lo para desligar uma zona de cozedura quando o tempo definido está para cima.
• Poderá seleccionar o tempo do relógio até 99 minutos.

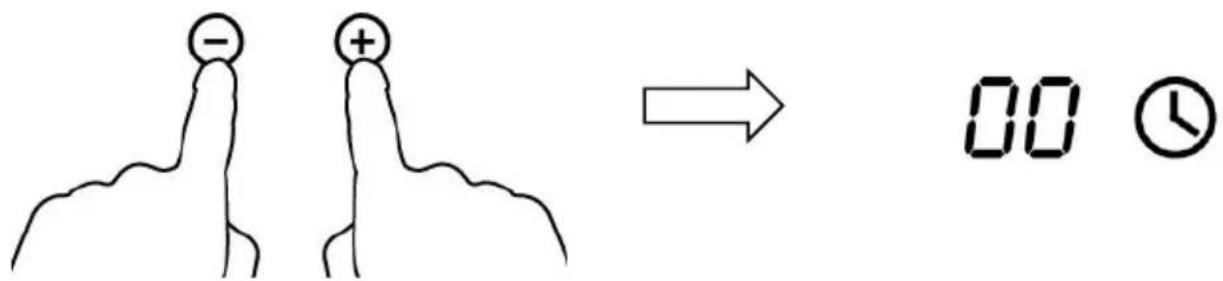

Utilizar o Relógio como um cronómetro

Se não está a seleccionar qualquer zona de cozedura

1. Verifique se a Placa está ligada.

Nota: Poderá usar o contador de minutos mesmo se não tiver seleccionado qualquer zona de cozedura.

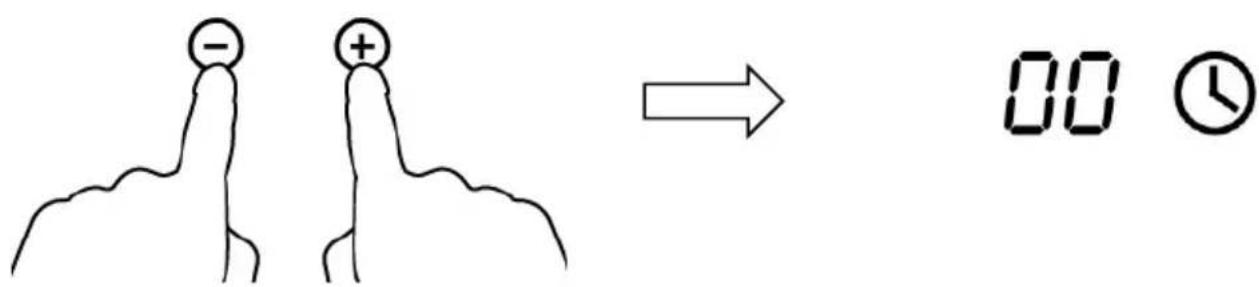

1. Toque no controlo do relógio, o indicador luminoso Começará a piscar e verá os nº "10" no visor.

10

1. Toque nos botões "-" or "+" do controlo Do relógio.

Dica: Toque nos botões "-" ou "+" uma vez para aumentar ou diminuir 1 minuto.

Toque e segure os botões “-” ou “+” para aumentar Ou diminuir 10 minutos.

- + ↓

1. Toque nos botões "-" e "+" ao mesmo tempo, o tempo pré-seleccionado é cancelado e aparecerá o símbolo "00" no visor.

- + 00 o

1. Quando o tempo é definido, este irá começar a contagem regressiva imediatamente. O visor mostrará o tempo restante e o indicador do tempo piscará por 5 segundos.

36 ⓤ

1. A campainha soará por 30 segundos e o indicador do tempo indicará no visor o símbolo “- - ” quando este estiver concluído .

-- Ⓤ

Definir o tempo para desligar uma zona de cozedura

As zonas de cozinhar para esta função são:

1. Toque no controlo de zona de aquecimento correspondente à zona que deseja definir para o tempo desejado.(ex. zona 3#)

6

1. Toque no controlo do relógio, o indicador luminoso Começará a piscar e verá os nº "10" no visor.

10

1. Toque nos botões "-" ou "+" do controlo Do relógio.

Dica: Toque nos botões "-" ou "+" uma vez para aumentar ou diminuir 1 minuto.

Toque e segure os botões “-” ou “+” para aumentar ou diminuir 10 minutos.

- + ⊥

1. Toque nos botões "-" e "+" ao mesmo tempo, o tempo pré-seleccionado é cancelado e aparecerá o símbolo "00" no visor.

1. Quando o tempo é definido, este irá começar a contagem regressiva imediatamente. O visor mostrará o tempo restante e o indicador do tempo piscará por 5 segundos.

NOTA: o ponto vermelho próximo ao indicador de nível De potência acenderá indicando que a zona está seleccionada.

1. Quando o tempo acabar, a zona correspondente de Cozedura será desligada automaticamente.

Outras zonas de cozedura continuarão a funcionar se as mesmas tiverem sido seleccionadas previamente.

Guia de Cozedura

Tome cuidado ao fritar com óleo, este aquece muito rapidamente, especialmente se estiver a utilizar a função "Aumento de Potência". Em altíssimas temperaturas o óleo inflama-se espontaneamente e isso representa um risco de incêndio grave.

Dicas de Cozedura

• Quando os alimentos chegarem à fervura, reduza e ajuste a temperatura.
• Ao utilizar uma tampa irá reduzir os tempos de cozedura e economizar energia, mantendo o calor.
• Minimizar a quantidade de líquidos ou de gorduras para uma cozedura mais rápida.
• Começar a cozinhar numa configuração de alta potência e reduzir ou ajustar quando os alimentos já estiverem a ferver.

Ferver, cozinhar arroz

• Ferver – ocorre abaixo do ponto de ebulição, a cerca de 85º C, quando as bolhas estão apenas ocasionalmente a subir para a superfície do líquido de cozedura. É a chave para deliciosas sopas e guisados porque os sabores se desenvolvem sem os alimentos estarem cozinhados demais, também deverá cozinhar molhos à base de ovo e farinha abaixo do ponto de ebulição.
• Algumas tarefas, como cozinhar arroz pelo método de absorção, pode exigir um ajuste maior do que o menor ajuste para garantir que o alimento fica cozido correctamente no tempo recomendado.

Alourar Bifes

Para cozinhar bifes suculentos e saborosos:

1. Colocar a carne à temperatura ambiente durante cerca de 20 minutos antes de os cozinhar.
2. Aqueça uma frigideira com base pesada.
3. Passe azeite em ambos os lados da carne. Regue um pouco de óleo na panela quente e, em seguida, coloque a carne na panela quente.
4. Vire o bife somente uma vez durante a sua cozedura. O tempo exacto de cozedura vai depender da espessura da carne cozida e de como a quer. Os tempos podem variar entre cerca de 2-8 minutos de cada lado. Pressione o bife para medir o quão cozido está – quanto mais firme se sente mais “bem feito” estará.
5. Deixe o bife descansar num prato quente por alguns minutos para permitir que este relaxe e se torne tenro antes de o servir.

Para Refogar

1. Escolha uma panela com base plana compatível com a indução ou uma frigideira grande.
2. Tenha todos os ingredientes e equipamentos prontos. Refogar deve ser rápido. Se cozinhar grandes quantidades, cozinhe os alimentos em vários lotes menores.
3. Pré-aqueça a panela brevemente e adicione duas colheres de sopa de óleo.
4. Cozinhe todas as carnes primeiro, coloque-as de lado e mantenha-as quentes.
5. Refogue os legumes. Quando estes estiverem quentes, mas ainda crocantes, vire o foco para uma configuração mais baixa, volte a carne para a panela e adicione o molho.
6. Misture os ingredientes com cuidado para se certificar que estão quentes.
7. Sirva imediatamente.

Níveis de Aquecimento

As definições a seguir são apenas directrizes. A definição exacta vai depender de vários factores, incluindo a sua panela e a quantidade que está a cozinhar. Experimente a sua placa Orima para encontrar as configurações mais adequadas à sua utilização e desejo.

Nível de Aquec.	Adequado
1 - 2	aquecimento delicado para pequenas quantidades de alimentos.derreter chocolate, manteiga e alimentos que queimam rapidamente.ferver lentamenteaquecimento lento
3 - 4	reaquecimentoebulição rápidacozinhar arroz
5 - 6	panquecas
7 - 8	refogarcozinhar macarrão
9	refogaralourarferver sopaferver água

Manutenção e Limpeza

O Quê?	Como?	Importante!
Todas as sujidades no vidro (impressões digitais, marcas, manchas deixadas por alimentos ou derrames não açucarados no vidro)	Desligue a placa da corrente eléctrica.Aplicar um produto de limpeza adequado na placa, enquanto o vidro ainda está quente (mas não muito quente!)Enxagúe e seque com um pano limpo ou papel.Ligue novamente a placa à corrente eléctrica.	Quando a energia da placa está desligada, não haverá nenhuma indicação de “superfície quente”, mas a zona de cozedura ainda pode estar quente! Tome extremo cuidado.Esponjas pesadas, alguns esfregões de nylon e agentes de limpeza ásperos/abrasivos podem arranhar o vidro. Leia sempre o rótulo para verificar se o seu produto de limpeza ou polidor é o adequado.Nunca deixe a limpeza de resíduos na placa: o vidro pode ficar manchado.
Derrames de Fervuras, derretimentos, e pingos de açúcar derretido no vidro	Removê-los imediatamente com uma faca de peixe, espátula ou raspador de lâmina adequado para placas de vidro de cerâmica, mas cuidado com as superfícies das zonas de cozinhar que possam ainda estar quentes:Desligue a corrente eléctrica totalmente (incluindo a ficha da tomada).Segure a lâmina ou utensílio em um ângulo de 30° e raspe a sujidade ou derramamento para uma área da placa que esteja fria.Limpe a sujidade ou derramamento com um pano de prato ou toalha de papel.Siga os passos de 2 a 4 acima para “Sujidade no vidro todos os dias”.	Remover as manchas deixadas por derretimento ou alimentos açucarados ou fervuras o mais rápido possível. Se forem deixados a arrefecer no vidro, podem ser difíceis de remover ou mesmo danificar permanentemente a superfície do vidro.Risco de Corte: quando a tampa de segurança é retirada, a lâmina do raspador é muito afiada. Manusear com extremo cuidado e armazenar sempre de forma segura e fora do alcance das crianças.
Derramamentos nos comandos de Toque	Desligue a placa da corrente eléctrica.Molhe o derramamentoLimpe a área dos comandos com uma esponja húmida ou pano limpo.Limpe a área completamente seca com uma toalha de papel.Ligue a placa novamente à corrente.	Poderá ouvir um bip na placa e por sua vez, os comandos poderão não funcionar enquanto houver líquido em cima destes. Certifique-se de que limpa a área dos comandos bem seco antes de ligar a placa novamente.

Problemas e Soluções

Problema Causa	Possível O que fazer
A Placa não liga. Não	há corrente.	Certifique-se que a placa está ligada á corrente e que esta também se encontra ligada. Verifique se há uma quebra de energia em sua casa ou área. Se verificou tudo e o problema persistir, contacte um Técnico qualificado.
Os comandos não funcionam.	Os comandos estão bloqueados.	Desbloquear os comandos, consulte a secção "Modo de utilização da sua Placa de Indução Orima" para mais informações.
Os comandos não estão a funcionar bem.	Pode haver uma ligeira película de água sobre os comandos ou pode estar a usar a ponta do seu dedo quando toca nos mesmos.	Certifique-se de que a área dos comandos está seca e que usa a zona de impressão digital do seu dedo ao tocar nos comandos.
O vidro está arranhado.	Utilização de panelas inadequadas.Foram utilizados produtos de limpeza abrasivos e inadequados.	Use panelas com bases planas e lisas. Veja a secção "Utilizar as panelas correctas".Veja a secção "Manutenção e limpeza".
Algumas panelas fazem ruídos estranhos.	Isto pode ser causado pela construção de sua panela (camadas de diferentes metais vibrando de forma diferente).	Isso é normal nas panelas e não indica uma falha.
Ruído do ventilador vindo da placa de indução.	Um ventilador embutido na placa de indução evita que a parte electrónica sobreaqueça. Pode continuar a funcionar mesmo depois de ter desligado a placa.	Isto é normal, não precisa de intervenção. Não desligue a corrente da placa da tomada enquanto a ventoinha estiver a funcionar.
As panelas não aquecem e aparecem no visor.	A placa não detecta a panela visto esta não ser adequada para Indução.A placa não detecta a panela porque esta é muito pequena ou está mal centrada.	Utilize panelas próprias para Indução. Veja secção "Utilizar as panelas Correctas"Certifique-se de que o tamanho está adequado à zona que está a utilizar e centre bem a mesma.

A placa ou a zona que está a utilizar desligou-se inesperadamente, ouvirá um sinal sonoro e verá no visor um código de erro (normalmente alternando com 1 ou 2 dígitos no visor do relógio).

Falha Técnica

Anote as letras e números do código de erro, desligue a placa da corrente totalmente (incluindo da tomada) e contacte um Técnico qualificado.

Códigos de Erros

Se surgir uma anomalia na sua Placa, esta activa automaticamente a função de protecção e exibe os respectivos códigos correspondentes:

Código Erro Possível Causa O que fazer

F3-F8	Falha Sensor de Temperatura	Contacte um Técnico.
F9-FE	Falha Sensor Temperatura IGBT	Contacte um Técnico
E1/E2	Fornecimento de energia anormal	Verifique se o fornecimento de energia está normal.Ligue novamente após o fornecimento de energia estar normalizado.

E3/E4 Temperatura anormal Verifique a panela.
E5/E6 Fraca radiação de aquecimento na placa Ligue a placa novamente após esta arrefecer.

As informações acima mencionadas baseiam-se em falhas comuns.

Por favor, não desmonte o aparelho por conta própria para evitar perigos e danos à placa de Indução.

Especificações Técnicas

Placa Indução

Zonas de Cozedura 4 Zonas

Corrente 220-240V\~

Potência 6400-7200W

Dimensões do Produto L×W×H(mm) 590×520×60

Dimensões de Encastre A×B (mm) 560×490

Placa Indução	ORT 57 IN
Zonas de Cozedura	3 Zonas
Corrente	220-240V~ 50/60Hz
Potência	5800W
Dimensões do Produto L×W×H(mm)	590X520X60
Dimensões de Encastre A×B (mm)	560X490

O peso e dimensões são aproximados. Esforçamo-nos continuamente para melhorar os nossos produtos, podemos alterar as especificações e desenhos sem aviso prévio.

Instalação

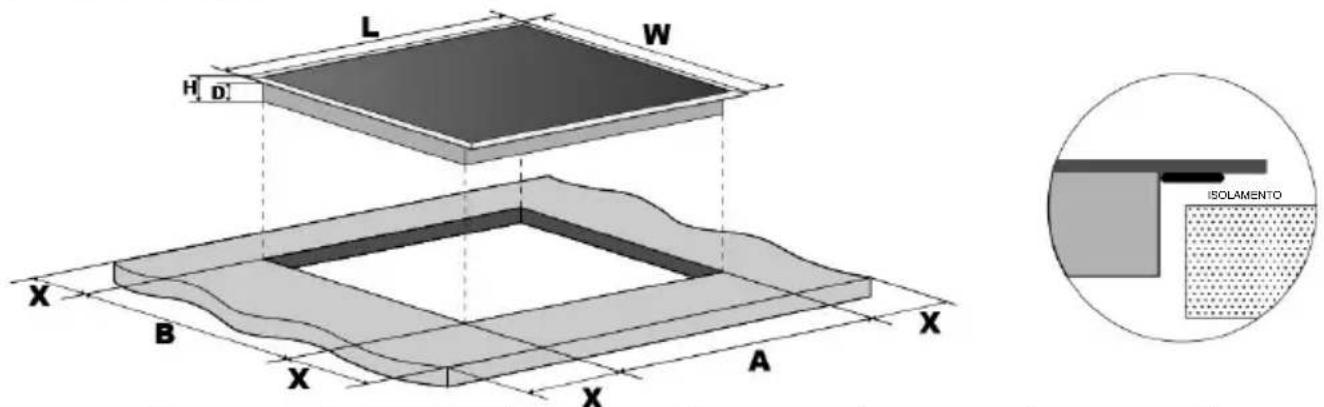

Selecção do Equipamento de Instalação

Cortar a superfície de trabalho de acordo com os tamanhos indicados no desenho. Para efeitos de montagem e utilização, deverá deixar no mínimo um espaço de 50mm à volta do orifício.

Certifique-se que a espessura da superfície de trabalho é de pelo menos 30mm. Por favor seleccione material para a superfície de trabalho resistente ao calor, para evitar maior deformação causada pela radiação de calor da placa. Como indicado abaixo:

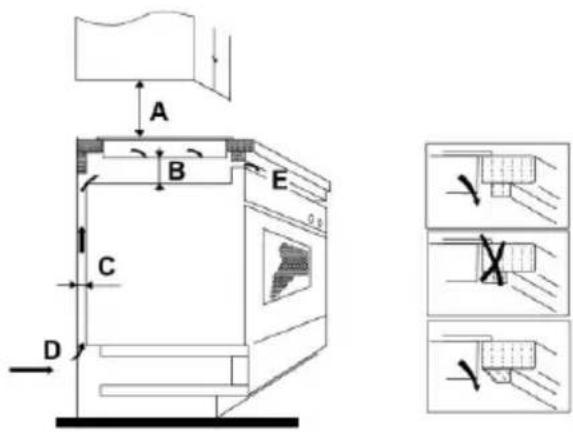

Sob quaisquer circunstâncias, verifique se a placa se encontra bem ventilada e as entradas e saídas de ar não estão bloqueadas. Deve garantir que a placa se encontra em bom estado de funcionamento. Como indicado abaixo:

Nota: A distância de segurança entre a placa e o armário de cima deve ser de pelo menos 760mm.

Antes de instalar a placa, certifique-se que:

• A superfície de trabalho é quadrada e nivelada, e os elementos estruturais não interferem com os requisitos do espaço
• A superfície de trabalho é feita de material resistente ao calor
• Se a placa estiver instalada sobre um forno, este terá que ter um ventilador embutido de refrigeração
• A instalação deverá cumprir todos os requisitos de distâncias, normas e regulamentos em vigor e aplicáveis
• Um interruptor de corte adequado de desligamento completo da rede de alimentação é fornecido e incorporado na fiação permanente, de acordo com as regras e normas locais.

O interruptor de isolamento deverá estar aprovado de acordo com as normas em vigor e fornecer uma distância de 3 mm de separação em todos os polos (ou em todos os activos [fase] condutores se as regras dos fios locais permitir a sua variação)

- O interruptor de isolamento deve estar facilmente acessível para o usuário com a placa já instalada

- Poderá consultar as autoridades locais de construção e regulamentos em caso de dúvida sobre a sua instalação

- Deverá utilizar acabamentos resistentes ao calor e de fácil limpeza (como cerâmicas) para as superfícies das paredes que estão à volta da placa.

Quando instalar a Placa, certifique-se que:

• O cabo de alimentação não se encontra acessível através de portas de armários ou gavetas
• Haja um fluxo adequado de ar fresco de fora dos armários para a base da placa
• Se a placa for instalada acima de um espaço de gaveta ou armário, uma barreira de protecção térmica deverá ser instalada abaixo da base da placa
• O interruptor do isolamento é facilmente acessível pelo utilizador

Antes de localizar os suportes de fixação

A unidade deve ser colocada sobre uma superfície estável, macia (usar a embalagem) Não force os controlos salientes da placa.

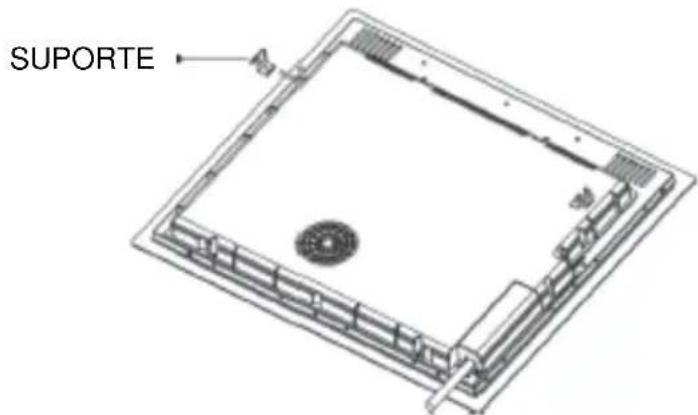

Ajustar a posição do suporte

Fixar a placa na superfície de trabalho com 2 suportes na parte inferior da mesma (ver imagem) após a instalação.

Ajuste a posição do suporte de acordo com as diferentes espessuras das bancadas.

SUPORTE

Cuidado

1. A placa deve ser instalada por pessoal ou Técnicos qualificados. Por favor, nunca realize a instalação por si mesmo, se não tiver conhecimentos para o fazer.

2. A placa não deve ser montada em equipamentos de refrigeração, máquinas de lavar louca ou secadores rotativos.

3. A placa deve ser instalada de forma que a melhor radiação de calor possa ser assegurada para melhorar sua confiabilidade.

4. A parede e zona de aquecimento onde a placa for encastrada deverá estar preparada para resistir ao calor.

5. Para evitar qualquer dano, a camada prensada de encastre e adesivos devem ser resistentes ao calor.

Ligação da Placa à rede eléctrica

Esta Placa deverá ser instalada por um Técnico qualificado.

Antes de ligar a placa à rede eléctrica, verifique se:

1. o sistema de fiação interna é adequada para a energia consumida pela placa.
2. a tensão corresponde ao valor indicado na placa de identificação
3. as secções do cabo de alimentação podem suportar a carga indicada na placa de classificação.

Ao ligar a Placa à rede eléctrica, não utilizar adaptadores, redutores, ou dispositivos de ramificação, pois poderão causar superaquecimento e incêndio.

O cabo de alimentação não deverá tocar partes quentes e deve ser posicionada de modo que a sua temperatura não seja superior a 75°C em qualquer ponto da mesma.

Verifique com um electricista se o sistema de cabelamento interno é adequado, sem alterações. Qualquer alteração necessária, só deve ser feita por um electricista qualificado.

A fonte de alimentação deve ser ligada em conformidade com as normas em vigor, ou num único pólo do disjuntor. O método de ligação está abaixo indicado.

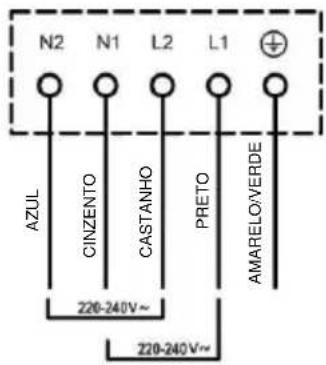

N2 N1 L2 L1 AZUL CINZENTO CASTANHO PRETO AMARELO/VERDE 220-240 V~

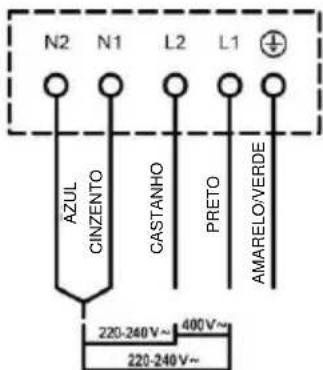

N2 N1 L2 L1 AZUL CINZENTO CASTANHO PRETO AMARELO/VERDE 220-240V~ 400V~ 220-240V~

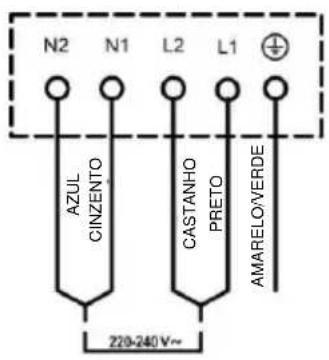

N2 N1 L2 L1 AZUL CINZENTO CASTANHO PRETO AMARELO/VERDE 220-240V~ 220-240V~

1. Se o cabo estiver danificado ou precisar de ser substituído, isso deve ser feito por um Técnico de pós-venda qualificado utilizando as ferramentas adequadas, de modo a evitar acidentes.
2. Se o aparelho está ligado directamente à fonte de alimentação, um disjuntor unipolar deve ser instalado com um intervalo mínimo de 3 mm entre os contactos.
3. O instalador deve garantir que a ligação eléctrica está correcta e que está em conformidade com as normas de segurança em vigor.
4. O cabo não deve ser dobrado nem comprimido.
5. O cabo deve ser verificado periodicamente e substituído somente por um Técnico devidamente qualificado.

Eliminação Correcta deste Produto

Esta marca indica que este produto não deve ser descartado junto com outros resíduos domésticos em toda a CE. Para evitar possíveis danos ao meio ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, recicle-o responsávelmente para promover a reutilização sustentável dos recursos materiais. Para retornar o aparelho utilizado, por favor use os sistemas de recolha ou contacte o revendedor onde o produto foi comprado. Eles podem levar este produto para a reciclagem segura do ambiente.

Safety Warnings
