Tipo de produto	Secadora centrífuga
Modelo	SV5028
Código do tipo	C-6100S
Tensão nominal	230 V~
Frequência nominal	50 Hz
Potência nominal	300 W
Capacidade máxima de carga	5,0 kg (16,2 litros)
Velocidade máxima de centrifugação	2800 rpm
Peso líquido	10,3 kg
Altura	660 mm
Diâmetro	347 mm
Classe de proteção	Classe I (conexão à terra necessária)
Material do tambor	Aço (pintado)
Tipo de controle	Alavanca mecânica liga/desliga
Funcionalidades de segurança	Sistema de travagem, bloqueio da tampa, disco retentor
Descarga de água	Através do bocal de exaustão (requer recipiente coletor separado)
Armazenamento do cabo	Fixadores na tampa superior
Alças de transporte	Duas alças integradas
Tempos de centrifugação recomendados	Lã: 3 min, Sintéticos: 3 min, Algodão: 5 min
Manutenção	Limpe o tambor com pano úmido; não use abrasivos
Peças sobressalentes	Use apenas peças genuínas AEG de serviço autorizado

Perguntas frequentes - SV5028 AEG-ELECTROLUX

Qual é a capacidade máxima de carga para o SV5028?

A capacidade máxima de carga é 5,0 kg ou 16,2 litros de roupa úmida. Não exceda este valor para evitar vibração excessiva.

Como ligo a secadora centrífuga?

Coloque um recipiente coletor de água sob o bocal de exaustão, conecte o aparelho, feche a tampa e mova a alavanca para a posição 'I' (LIGADA). O tambor começará a girar.

Por que a secadora centrífuga treme ou não atinge a velocidade máxima?

Isso geralmente indica distribuição irregular da carga. Pare o aparelho, abra a tampa, redistribua a roupa uniformemente, coloque o disco retentor e reinicie. Reduza a carga se necessário.

O que devo fazer se o motor não funcionar?

Primeiro, verifique se a alimentação elétrica está funcionando e se o plugue está intacto. Se o cabo de alimentação ou o plugue estiver danificado, entre em contato com um centro de serviço autorizado para substituição. Não tente reparar você mesmo.

Como limpar a secadora centrífuga?

Sempre desconecte o aparelho primeiro. Limpe o tambor e as superfícies externas com um pano macio úmido e detergente suave. Não use produtos abrasivos ou solventes. Após a limpeza, guarde em local seco.

Posso abrir a tampa enquanto o tambor está girando?

Não. O aparelho possui um travão de segurança que impede a abertura da tampa até que o tambor pare completamente. Não force a abertura da tampa, pois pode danificar a secadora centrífuga.

Para que serve o disco retentor?

O disco retentor é colocado dentro do tambor sobre a roupa para estabilizar a carga e reduzir a vibração. Use-o sempre durante a operação.

Preciso fornecer um recipiente coletor de água?

Sim, um recipiente coletor de água não é fornecido com a secadora centrífuga. Você deve colocar um recipiente suficientemente grande sob o bocal de exaustão para capturar a água extraída.

Que tipo de roupa posso colocar na secadora centrífuga?

A secadora centrífuga é destinada a roupa úmida adequada para secagem centrífuga. Não coloque objetos sólidos, brinquedos, sapatos ou alimentos. Evite itens sujos com cera, tinta ou líquidos inflamáveis.

Como devo descartar a secadora centrífuga quando não for mais utilizável?

Corte o cabo de alimentação antes do descarte. Descarte o aparelho de acordo com os regulamentos locais para equipamentos elétricos e eletrônicos. Não o trate como lixo doméstico.

MANUAL DE UTILIZADOR SV5028 AEG-ELECTROLUX

Obrigado por escolher um dos nossos produtos de alta qualidade.

Com este aparelho você experimentará a combinação perfeita de design funcional e tecnologia do ponta.

Convença-se que nossos aparelhos estão projetados para entregar o melhor desempenho e controle - certamente nós estamos ajustando os padrões os mais elevados da excelência.

Além do que isto você encontrará aspectos ambientais e de poupança de energia como uma parte integrante de nossos produtos.

Para assegurar o desempenho óptimo e regular de seu aparelho, leia por favor este manual da instrução com cuidado. Permiti-lo-á de navegar perfeitamente e o mais eficientemente todos os processos. Para referir este manual quando você precisa, nós recomendamo-lo mantê-lo em um lugar seguro. E passe-o por favor a todo o proprietário futuro do aparelho.

Nós desejamos-lhe muita alegria com seu aparelho novo.

Os seguintes símbolos são usados neste manual do usuário:

Informação importante a respeito de sua segurança pessoal e informação em como evitar danificar o aparelho.

Informação geral e pontas.

Informação ambiental.

Índice

Instruções de funcionamento 68

Informação de segurança 69

Uso correto 69

Segurança geral 69

Segurança da criança 69

Instalação 70

Descrição do produto 70

Primeiro uso 71

Tempo de centrifugação 71

Uso diário 71

Coloque as roupas molhadas na centrífuga 72

Ligue sua centrífuga 74

Desligue sua centrífuga 75

O que fazer se... 77

A centrífuga não atinge a velocidade de rotação máxima

ou se agita um pouco fortemente ao girar 77

O motor não funciona 77

Nenhuma água sai através do bocal do dreno 77

Informação técnica 78

Instruções de instalação 79

Instalação 79

Conexão elétrica 79

Indicações do meio ambiente 80

Material de embalagem 80

Informação da garantia 80

Índice da palavra chave 81

Instruções de funcionamento

Informação de segurança

i

No interesse de sua segurança e para assegurar o uso correto, antes de instalar e primeiramente de usar o aparelho, leia este manual do usuário com cuidado, incluindo suas sugestões e avisos. Para evitar erros e acidentes desnecessários, é importante assegurar-se de que todas as pessoas que usam o aparelho sejam completamente familiares com suas características da operação e da segurança. Guarde estas instruções e certifique-se de que permanecem com o aparelho se é movido ou vendido, de modo que todos que usa-lo durante seu tempo de vida, seja corretamente informado no uso e na segurança do aparelho.

Uso correto

• A centrífuga é pretendida somente para o uso doméstico e para a centrifugação da roupa molhada.
• Este aparelho não foi projetado para o uso comercial ou industrial.
• Este produto deve ser prestado serviços de manutenção somente por pessoais de serviço autorizados, e somente as peças sobresselentes genuínas devem ser usadas.
• Nunca remova o plugue da tomada da parede rebocando no cabo elétrico. Faça-o diretamente do plugue.
• Evite expor a centrífuga às influências atmosféricas, tais como o sol, a chuva, etc.
• Em nenhum caso preencha o cilindro com água.
• Não se sente nem não se esteja sobre a centrífuga. Não coloque objetos pesados sobre ele.
• Não use o aparelho ao lado dos dissipadores, banheiras, chuveiros ou a outros recipientes enchidos com água.
• Não se recomenda usar conectores múltiplos do soquete, extensões de cabo, ou adaptadores de plugue.
• O plugue deve ser retirado nas seguintes situações:
• Em caso de um mau funcionamento.
• Antes do cuidado e da manutenção.
• Após ter usado a centrífuga.
• Não levante, transporte, agarre firmemente, empurre, ou derrube a centrífuga em funcionamento.
• Nunca use a força excessiva ao operar a alavanca e a tampa.
• Não coloque partes de roupa molhada enrolada dentro do cilindro.
  Nunca coloque objetos sólidos, brinquedos, qualquer tipo das sapatas ou alimento dentro do cilindro.
• Desligue o aparelho antes de desconectá-lo da tomada da parede.

- Nunca deixe a centrífuga desacompanhada ao operar-se. Este aparelho não desliga automaticamente, é aconselhável supervisionar a operação e desligar o aparelho.

- Não use a centrífuga sem colocar o disco de retenção no interior do cilindro em cima da roupa.

- Não use a centrífuga sem colocar o recipiente recoletor da água (não fornecido) embaixo o bocal do dreno.

- Ao levantar e ao transportar a centrífuga use sempre somente as alças do transporte fornecidas com esta finalidade.

- Elimine o cabo elétrico antes de reciclar ou de eliminar a centrífuga. Certifique-se de que a centrífuga está eliminada em conformidade com regulamentos locais.

Segurança geral

- A operação imprópria pode danificar o aparelho e causar os danos ao usuário.

- Não use a centrífuga se ou o cabo elétrico são danificados.

Em caso de todos os danos, contate seu centro de serviço autorizado local para revisão e para evitar qualquer perigo.

- Para razões da segurança é perigoso para alterar as especificações ou tentar a modifique este produto em toda a maneira.

- Não use o aparelho no ambiente corrosivo e explosivo, ao lado dos solventes e das pinturas, a fim evitar explosões da ruptura do circuito elétrico.

- Nunca coloque o cabo elétrico em bordas afiadas e mantêm-no longe dos fontes e do fogo e de calor.

- Se o cabo elétrico foi danificado, chame um centro de serviço autorizado para substitui-lo.

- Não toque na centrífuga com mãos molhadas ou quando você estiver com os pés descalcos em uma superfície molhada.

- Não use sua centrífuga com roupa molhada que é sujada pela cera, pintura ou líquidos combustíveis. Há um perigo do fogo ou da explosão!!

- Não introduza suas mãos no cilindro quando ainda girar.

- Não toque no pluque ou na tomada da parede com mãos molhadas.

- Não imerja a centrífuga ou seu plugue na água ou no nenhuma outros líquidos. Se o aparelho ficar molhado ou cai na água acidentalmente, desconecte-a por favor imediatamente e chame seu centro de serviço autorizado mais próximo. Em nenhum caso imerja suas mãos na água para recuperar o aparelho sem primeiramente tê-lo desconectado. Um choque elétrico pode ser causado por nao seguinte as réguas acima da segurança.

Segurança da criança

• Este aparelho é projetado para ser operado por adultos. Não permita que as crianças ou as pessoas incapazes usem a centrífuga não supervisionado.
• Mantenha tudo embalagem bem longe das crianças. Há um risco de sufocamento.

Instalação

• Antes de usar a centrífuga pela primeira vez, remova todo o material de embalagem, interno e externo, e elimine-lo de acordo com regulamentos locais.
• Verifique se sua centrífuga tem quaisquer dano devido ao transporte. Nunca conecte um aparelho danificado. Se sua centrífuga é danificada, contate seu fornecedor.
• Antes de conectar a centrífuga na tomada da parede, certifique-se por favor de que as exigências na etiqueta do produto estão cumpridas pelos valores do edifício onde a centrífuga é instalada.
• Não coloque a centrífuga perto dos fogões quentes ou dos dispositivos de aquecimento.
• Coloque o aparelho somente nos pisos lisos, secos, resistentes ao calor, que não foi danificados com umidade ou água. Não coloque a centrífuga em pisos delicados ou parquets.
• Coloque a centrífuga em uma distância apropriada longe das paredes ou dos outros objetos.

Descrição do produto

1 Armazenamento do cabo
2 Tampa
3 Alças do transporte
4 Plugue
5 Cabo elétrico
6 Pé
7 Bocal do dreno
8 Corpo
9 Alavanca
10 Cilindro
11 Disco de retenção

Antes de usar sua centrífuga pela primeira vez:

• Assegure-se de que as conexões elétricas cumpram com as instruções de instalação.
• Remova tudo o embalagem de interior do aparelho.

Descole o protetor do transporte que é dentro do cilindro.

- Limpe dentro do cilindro com um pano de algodão umedecido usando um detergente macio. Não use detergentes ou solventes abrasivos.

Tempo de centrifugação

Está aqui um guia por o tempo de centrifugação dependendo do tipo da roupa.

Tipo da roupa	Tempo de centrifugação
Lã	3 min
Sintéticas	3 min
Algodão 5 min

Uso diário

Use a centrífuga somente para secar roupa molhada que seja apropriado para este tipo tratamento.

Certifique-se de que sua roupa é apropriada e não pode ser danificada ou afetada pelo tratamento de secagem centrífugo em 2.800 voltas por minuto.

Coloque as roupas molhadas na centrífuga.

1. Assegure-se de que a alavanca esteja dentro posição "0" - OFF.

2. Coloque as partes da roupa molhada dentro do cilindro, tomando bom do arranjo elas em uma maneira arrumada, em ordem, para distribuir uniformemente o peso.

Importante!

Não recolha a roupa molhada somente em um lado do cilindro.

Importante!

Ao introduzir a roupa molhada, não crie espaços vazios dentro do cilindro.

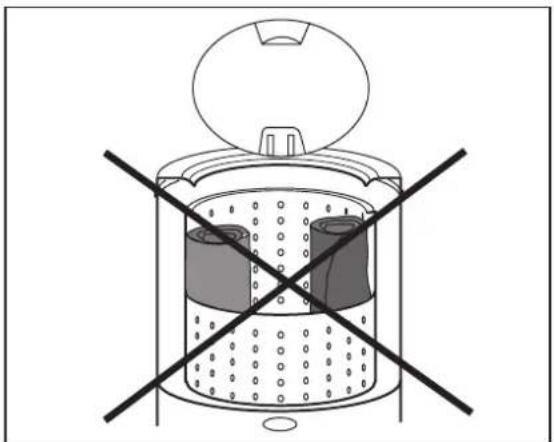

Não coloque partes da roupa molhada enrolada dentro do cilindro.

Não coloque objetos sólidos, brinquedos tais como ursos de peluche, nenhum tipo das sapatas ou alimento dentro do cilindro. Há um risco para danificar a centrífuga.

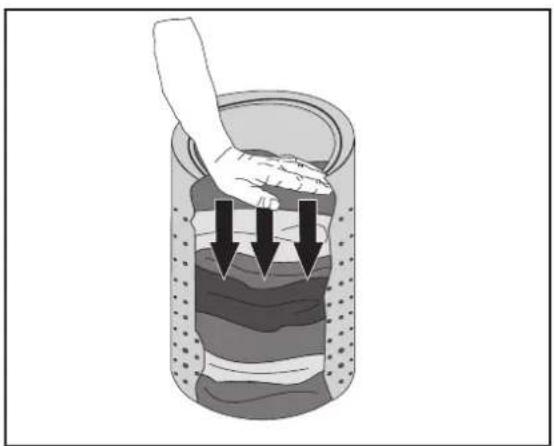

1. Após ter enchido o cilindro, empurre ligeiramente a roupa molhada para baixo com as mãos, a fim comprimi-las delicadamente.

1. Coloque sempre o disco de retenção em o cilindro. O enchimento correto da roupa molhada evitará vibração excessiva.

• Não encha demasiado no cilindro.
• Não exceda a capacidade da roupa especificada para o produto.
• Deixe a ao redor 3 cm do espaço livre entre o disco de retenção e a borda superior do cilindro.

Ligue sua centrífuga

1. Coloque um recipiente recoletor da água adequadamente grande (não fornecido) embaixo o bocal do dreno.
2. Introduza o plugue na tomada da parede.
3. Feche a tampa e mova a alavanca para la posição "I" - ON. O secador de rotação começará a funcionar e a água correrá através do bocal do dreno.

Uma perda inicial de equilíbrio ou de oscilação é normal. A centrífuga tenderá a estabilizar após o funcionamento por certos segundos.

Importante!

Verifique constantemente a saída da água ao recipiente recoletor encontrado abaixo o bocal do dreno. Se o recipiente é preenchido:

1. Mova a alavanca para o posição de repouso (OFF).
2. Evvazie a água do recipiente recoletor.
3. Coloque novamente o recipiente recoletor embaixo o bocal do dreno.
4. Reinicie o ciclo de centrifugação movendo a alavanca para o posição de funcionamento (ON).

Cuidado!

Se a centrífuga:

• Não atinge a velocidade de rotação máxima.
• se aqita um pouco fortemente ao girar.

Pare-o imediatamente!

1. Abra a tampa.
2. Recarregue completamente as roupas molhadas em ordem, distribuindo uniformemente o peso, tais como foi descrito em coloque as roupas molhadas na centrífuga, ou recarregue uniformemente, mas com menos carga da roupa molhada.
3. Coloque o disco de retenção e feche a tampa.
4. Mova a alavanca para o posição de funcionamento (ON) e veja os resultados.

Desligue sua centrífuga

Quando não mais água sai do bocal do dreno:

1. Mova a alavanca para a posição "0" - OFF.

1. Espere até que o cilindro esteja parado completamente.

2. Abra a tampa, remova o disco de retenção e então, remova as roupas molhadas.

3. Incline a centrífuga um pouco, em direção o recipiente recoletor, a fim descarregar a água restante de dentro do cilindro.

4. Desconecte a centrífuga da tomada da parede.

A centrífuga tem um sistema de freio, que diminua a rotação do cilindro em um curto período de tempo após ter movido a alavanca para o posição de repouso.

Importante!

Um dispositivo de segurança especial impede a tampa da abertura até que o cilindro esteja parado completamente.

Cuidado!

Não tente abrir a tampa pela força. Há um risco para danificar a centrífuga.

A roupa molhada pode ainda ser um pouco úmida ao toque. Não resultarão para estar inteiramente seca, isso é normal. Assim, é aconselhável colocá-las por um curto período de tempo sobre uma cremalheira de secagem tradicional, antes de tratá-las com um ferro.

Quando o aparelho é desligado com a alavanca no posição de repouso (OFF), a tampa não será completamente fechada, isto é normal.

Limpeza e cuidado

Advertência!

Desconecte sempre a centrífuga antes de executar qualquer tipo da limpeza e da manutenção ao aparelho.

- Limpe o cilindro com um pano macio seco após o último ciclo da centrifugação.

- Se a água sai suja em um ciclo da centrifugação, será necessário limpar o cilindro com um pano macio molhado, a fim evitar que a carga seguinte da roupa molhada na centrífuga, também se tornou suja.

- Para limpar o cilindro e as superfícies externas usam um pano macio úmido com detergentes macios.

- Não use nem produtos abrasivos nem solventes para limpar as superfícies externas ou internas.

- Armazene a centrífuga em um lugar seco e limpo.

- Role o cabo elétrico em torno da coberta e prendem-na no armazenamento do cabo, que é encontrado na parte traseira desta peça.

Determinados problemas são devido à falta da manutenção ou dos descuidos simples, que pode ser resolvidos com a ajuda das indicações descritas abaixo, sem chamar nenhum centro de serviço autorizado. Desligue a centrífuga e realize as seguintes ações sugeridas.

A centrífuga não atinge a velocidade de rotação máxima ou se agita um pouco fortemente ao girar

Pare-o imediatamente!

1. Abra a tampa.
2. Recarregue completamente as roupas molhadas em ordem, distribuindo uniformemente o peso, tais como foi descrito em coloque as roupas molhadas na centrífuga, ou recarregue uniformemente, mas com menos carga da roupa molhada.
3. Coloque o disco de retenção e feche a tampa.
4. Mova a alavanca para o posição de funcionamento (ON) e veja os resultados.

O motor não funciona

• Verifique se há fornecimento de electricidade em sua casa.
• Verifique se o cabo elétrico ou seu plugue mostra dano visível.
  Em tal caso, você deve chamar o centro de serviço autorizado para substitui-lo.

Nenhuma água sai através do bocal do dreno

- Verifique se o bocal do dreno está sendo obstruído por qualquer tipo da roupa molhada ou de outro elemento. Tente resolver esta situação com os seus própios meios, sempre que os objetos podem ser removidos facilmente.

Informação técnica

Modelo	SV4028	SV5028
Tipo	C-5000S	C-6100S
Tensão nominal	230 V~	230 V~
Frequência nominal	50 Hz	50 Hz
Potência nominal	300 W	300 W
Capacidade da roupa seca	4.0 kg / 13.6 LT	5.0 kg / 16.2 LT
Velocidade de rotação	2800 rpm	2800 rpm
Peso neto	9.6 kg	10.3 kg
Altura	614 mm	660 mm
Diâmetro	347 mm	347 mm
Proteção contra choque elétrico	Clase I	Clase I
Normas da fabricação		EN 60335-1 EN
		EN 60335-2-4EN 603
		EN 55014-1EN 5501
	EN 55014-2	EN
		EN 61000-3-2
	EN 61000-3-3	EN
	EN 50366	EN 50

Instruções de instalação

Instalação

- Remova tudo o embalagem, externo e interno, antes de posicionar a centrífuga.

- Coloque o aparelho somente nos pisos lisos, secos, resistentes ao calor, que não foi danificado com umidade ou água. Não coloque a centrífuga em pisos delicados ou parquets.

- Coloque a centrífuga em uma distância apropriada longe das paredes ou dos outros objetos.

Conexão elétrica

!

Advertência!

A centrifuga exige que a instalação elétrica do edifício onde o aparelho deve ser instalado, seja fornecido da conexão de terra.

Se você tem dúvidas sobre este assunto, faça a verificação seu circuito elétrico pelo técnico elétrico autorizado

Sob nenhumas circunstâncias conecte sua centrífuga se seu circuito elétrico é não fornecido com a conexão de terra. Há um risco para o usuário.

- Antes de usar o aparelho pela primeira vez, certifique-se que a tensão nominal e tipo de fornecimento indicado na etiqueta, cioncide com os valores de distribuição de energia elétrica que irá ligar o aparelho.

!

Advertência!

Conecte sempre o plugue em uma tomada da parede contra choque elétrico, de-vidamente instalada. As tomadas múltiples, os conectores e os cabos de extensão não devem ser usados. Isto poderia constituir um perigo de fogo devido ao sobreaquecimento.

• O pluque deve ser acessível depois que a centrífuga foi instalado.
• Nunca desconecte a centrífuga puxando no cabo elétrico. Puxe sempre o pluge.
• Não use a centrífuga se o cabo elétrico é danificado. Em caso de todos os danos, contate seu centro de serviço autorizado local para revisão e para evitar algum perigo.
• O fabricante não aceita nenhuma responsabilidade, se não forem seguidas as precauções de segurança descritas.

Indicações do meio ambiente

Material de embalagem

Os materiais de embalagem são a favor do meio ambiente e podem ser reciclados. Elimine por favor os materiais de embalagem, no recipiente apropriado nas facilidades de eliminação da sua comunidade.

Advertência!

Quando uma unidade não pode ser utilizada mais:

• Puxe o plugue fora da tomada da parede.
• Cortar o cabo elétrico e seu plugue, e em seguida, elimine-los.
• Elimine a tampa ou do prendedor da tampa. Isso evita que os filhos são capturados dentro do produto, colocando suas vidas em risco.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser tomado ao ponto apropriado da recolha selectiva para o reciclagem de equipamento elétrico e eletrônico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contate os serviços municipalizados locais, o centro de recolha seletiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Informação da garantia

A garantia não cobre:

• Uso incorreto do produto;
• Desobediência de regulamentos elétricos locais;
• Proteção imprópria das tomadas na fonte do fornecimento elétrica;
• Reparação e/ou substituição dos componentes por técnicos não-autorizados;
• Uso de peças sobresselentes ilegítimas;
• Desobediência das instruções indicadas no manual de instruções;
• Uso do produto para o uso comercial;
• Manipulações, alterações e/ou modificações feitas por um terceiro ao produto.

Índice da palavra chave

A

Alavanca	68, 70, 72, 74, 75, 76, 77
Alças do transporte	69, 70
Algodão	71
Altura	78
Armazenamento do cabo	70, 76

B

Bocal do dreno

69, 70, 74, 75, 77

C

Cabo elétrico	68, 69, 70, 76, 77, 79, 80
Centro de serviço	69, 77, 79
Choque elétrico	69, 78
Cilindro	68, 69, 70, 71, 72, 73, 74, 75, 76
Circuito elétrico	69, 79
Conexão de terra	79
Coberta	76
Corpo	70

D

Diâmetro	78
Disco de retenção	69, 70, 73, 74, 75, 77

E

Embalagem	70, 71, 79, 80
Etiqueta	70, 79

F

Frequência nominal

78

L

Lã

71

M

Motor

77

N

Normas

78

P

Pé	70
Peças sobresselentes	68, 80
Peso neto	78
Plugue	68, 69, 70, 74, 77, 79, 80
Potência nominal	78
Protetor do transporte	71

R

Recipiente coletor	69, 74, 75
Roupa	69, 71, 78
Roupa molhada	68, 72, 73, 74, 75, 76, 77

S

Sintéticas	71
Sistema de freio	76

T

Tampa	68, 70, 73, 74, 75, 76, 77, 80
Tensão nominal	78, 79
Tomada da parede	68, 69, 70, 74, 75, 80

V

Velocidade de rotação

75, 77, 78

Beste Klant
