MANUAL DE UTILIZADOR S63800KMW0 AEG

Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos convencionais. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

ACESSÓRIOS E CONSUMÍVEIS

Na loja web AEG, encontrará tudo aquilo de que necessita para manter os seus aparelhos AEG imaculados e a funcionarem na perfeição. A par de uma vasta gama de acessórios projectados e concebidos de acordo com os padrões de elevada qualidade que esperaria, de utensílios de cozinha especializados a cestos de talheres, de suportes para garrafas a delicados sacos para roupa...

Visite a loja online em www.aeg-electrolux.com/shop

ÍNDICE

28 Informações de segurança
30 Painel de controlo
34 Primeira utilização
34 Utilização diária
36 Sugestões e conselhos úteis
37 Manutenção e limpeza
39 0 que fazer se...
41 Dados técnicos
41 Instalação
44 Preocupações ambientais

Os símbolos que se seguem são utilizados no presente manual:

!

Informações importantes relativas à segurança de pessoas e à prevenção de danos a aparelhos.

i

Informações gerais e conselhos úteis

[Non-Text]

Informações ambientais

Sujeito a alterações sem aviso prévio

INFORMAÇÕES DE SEGURANÇA

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança.

Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

- Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.

- Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.

- Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança.

Segurança geral

CUIDADO

Mantenha as aberturas de ventilação sem obstruções.

- O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.

- Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.

- Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.

- Não danifique o circuito refrigerante.

- O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamável.

Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos componentes do circuito refrigerante está danificado.

Se o circuito refrigerante se danificar:

- evite chamas livres e fontes de ignição

- ventile totalmente a divisão onde o aparelho se encontra

- É perigoso alterar as especificações ou efectuar qualquer tipo de alteração neste produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

ADVERTÊNCIA

Qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser substituído por um técnico certificado ou um técnico qualificado.

1. Não deve colocar extensões no cabo de alimentação.
2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada da ficha de alimentação estiver solta, não introduza a ficha de alimentação. Existe um risco de choque eléctrico ou incêndio.
6. Não deve utilizar o aparelho sem a tampa da lâmpada ^6) iluminação interior.

- Este aparelho é pesado. Tenha cuidado quando o deslocar.

- Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos molhadas, pois pode causar abrasões na pele ou queimaduras de gelo.

- Evite a exposição prolongada do aparelho à luz solar directa.

- As lâmpadas ^7) utilizadas neste aparelho são lâmpadas para efeitos especiais, seleccionadas apenas para aparelhos domésticos. Não são adequadas para iluminar uma divisão.

Utilização diária

- Não coloque panelas quentes nas partes de plástico do aparelho.

- Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.

- As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.

Limpeza e manutenção

• Antes da manutenção, desligue a máquina e retire a ficha de alimentação eléctrica da tomada.
• Não limpe o aparelho com objectos de metal.
• Inspeccione regularmente o escoamento do frigorífico quanto à presença de água descongelada. Se necessário, limpe o escoamento. Se o escoamento estiver bloqueado, a água irá acumular na parte inferior do aparelho.

Instalação

Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

6) Se a tampa da lâmpada tiver

7) Se a lâmpada estiver prevista

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.

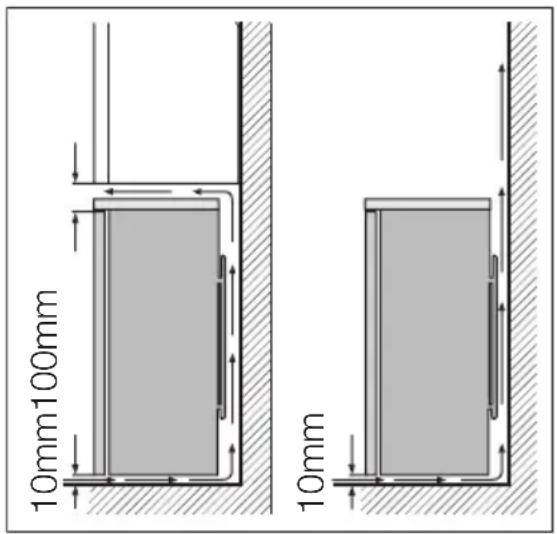

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.
• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.
• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
  • Ligue apenas a uma fonte de água potável. 8)

Assistência

• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista qualificado ou pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais.

Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

PAINEL DE CONTROLO

1 Botão ON/OFF
2 Botão Mode
3 Botão OK
4 Botão de diminuição da temperatura
5 Botão de aumento da temperatura
6 Visor

É possível alterar o som predefinido de botões para outro mais facilmente audível premin- do simultaneamente o botão Mode e o botão de diminuição da temperatura durante al- guns segundos. A alteração é reversível.

Visor

7 08 min COOL MATIC 08 ° 56

1 Função temporizador
2 Função COOLMATIC
3 Função Minute Minder
4 Função Bloqueio de Segurança para Crianças
5 indicador de alarme
6 indicador de temperatura
7 Função Férias

Ligar

Para ligar o aparelho, efectue os passos seguintes:

1. Ligue a ficha do aparelho à tomada.
2. Prima o botão ON/OFF se o visor estiver desligado.
3. O alarme sonoro poderá funcionar após alguns segundos.

Para reiniciar o alarme consulte "Alarme de temperatura elevada".

1. Os indicadores de temperatura apresentam a temperatura predefinida regulada.

Para seleccionar uma temperatura regulada diferente, consulte "Regulação da temperatura".

Desligar

Para desligar o aparelho, efectue os passos seguintes:

1. Prima o botão ON/OFF durante 5 segundos.
2. O visor desliga-se.
3. Para desligar o aparelho da corrente desligue a ficha da tomada.

Regulação da temperatura

A temperatura regulada do frigorífico pode ser ajustada premindo o botão da temperatura. Temperatura predefinida regulada:

• +5 °C para o frigorífico
Os indicadores de temperatura apresentam a temperatura regulada.
A temperatura regulada será alcançada dentro de 24 horas.

Após uma falha de energia a temperatura regulada permanece memorizada.

Função Minute Minder

A função Minute Minder destina-se a ser utilizada para regular um sinal acústico para uma hora escolhida, sendo útil, por exemplo, quando uma receita necessita de arrefecer uma mistura durante um determinado período de tempo.

Para ligar a função:

1. Prima o botão Mode até aparecer o ícone correspondente.

O indicador Minute Minder fica intermitente.

O Temporizador apresenta o valor definido (30 minutos) durante alguns segundos.

1. Prima o botão regulador do Temporizador para alterar o valor definido do Temporizador de 1 para 90 minutos.

2. Prima o botão OK para confirmar.

O indicador Minute Minder é apresentado.

O Temporizador começa a piscar.(min).

No final da contagem decrescente, o indicador Minute Minder pisca e é emitido um alarme sonoro:

1. Desligue a função.

Para desligar a função:

1. Prima o botão Mode até o indicador Minute Minder ficar intermitente.

2. Prima o botão OK para confirmar.

3. O indicador Minute Minder apaga-se.

É possível desactivar a função a qualquer altura.

É possível alterar a hora em qualquer altura e antes do final premindo o botão de diminuição da temperatura e o botão de aumento da temperatura.

Função Bloqueio de Segurança para Crianças

Para evitar o funcionamento não intencional dos botões, seleccione a função Bloqueio de Segurança para Crianças.

Para ligar a função:

1. Prima o botão Mode até aparecer o ícone correspondente.

2. O indicador Bloqueio de Segurança para Crianças pisca.

3. Prima o botão OK para confirmar.

O indicador Bloqueio de Segurança para Crianças é apresentado.

Para desligar a função:

1. Prima o botão Mode até o indicador Bloqueio de Segurança para Crianças piscar.

2. Prima o botão OK para confirmar.

3. O indicador Bloqueio de Segurança para Crianças apaga-se.

Função COOLMATIC

Se necessitar de inserir uma grande quantidade de alimentos quentes, por exemplo após fazer as compras, sugerimos activar a função COOLMATIC para arrefecer os produtos mais rapidamente e para evitar aquecer os outros alimentos que já estejam no frigorífico. Para ligar a função:

1. Prima o botão Mode até aparecer o ícone correspondente.

O indicador COOLMATIC fica intermitente.

O indicador da temperatura do frigorífico apresenta a temperatura regulada de +2 °C.

1. Prima o botão OK para confirmar.

O indicador COOLMATIC é apresentado.

A função COOLMATIC termina automaticamente aproximadamente após 6 horas.

Para desligar a função antes do seu fim automático:

1. Prima o botão Mode até o indicador COOLMATIC ficar intermitente.

2. Prima o botão OK para confirmar.

3. O indicador COOLMATIC apaga-se.

A função desliga-se seleccionando uma temperatura regulada do frigorífico diferente.

Função Quick Chill

A função Quick Chill fornece rápida refrigeração de latas e garrafas através de uma corrente de ar frio.

1. Coloque as latas/garrafas no porta-garrafas Quick Chill.

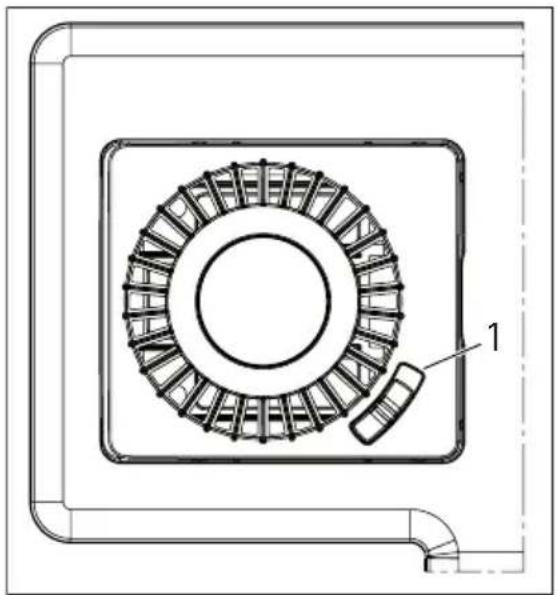

2. Abra a alavanca de ar (1) até ao máximo.

3. Active a função COOLMATIC.

4. A função Quick Chill pára automaticamente após, aproximadamente, 6 horas.

5. Quando a refrigeração estiver concluída, coloque a alavanca de ar (1) novamente no mínimo.

Para cancelar a função a qualquer altura, prima o botão COOLMATIC.

O porta-garrafas Quick Chill pode ser retirado se não estiver a ser utilizado.

Função Férias

Esta função permite manter o frigorífico fechado e vazio durante um longo período de férias sem a formação de maus odores.

O compartimento do frigorífico deve estar vazio quando a função férias estiver ligada.

Para ligar a função:

1. Prima o botão Mode até aparecer o ícone correspondente.

O indicador Férias pisca.

O indicador da temperatura do frigorífico apresenta a temperatura regulada.

1. Prima o botão OK para confirmar.

O indicador Férias é apresentado.

Para desligar a função:

1. Prima o botão Mode até o indicador Férias piscar.
2. Prima o botão OK para confirmar.
3. O indicador Férias apaga-se.

A função desliga-se seleccionando uma temperatura regulada do frigorífico diferente.

Alarme de porta aberta

Ouve-se um sinal acústico se a porta permanecer aberta durante alguns minutos. As condições do alarme de porta aberta são indicadas por:

• indicador de Alarme intermitente
• alarme sonoro acústico
  Quando as condições normais são restabelecidas (porta fechada), o alarme pára.
  Durante o alarme, o alarme sonoro pode ser desligado premindo qualquer botão.

PRIMEIRA UTILIZAÇÃO

Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.

Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

UTILIZAÇÃO DIÁRIA

Este aparelho é vendido na França.

De acordo com a legislação em vigor neste país, deve ser fornecido com um dispositivo especial (ver a figura), colocado no compartimento inferior do frigorífico, para indicar a zona mais fria do mesmo.

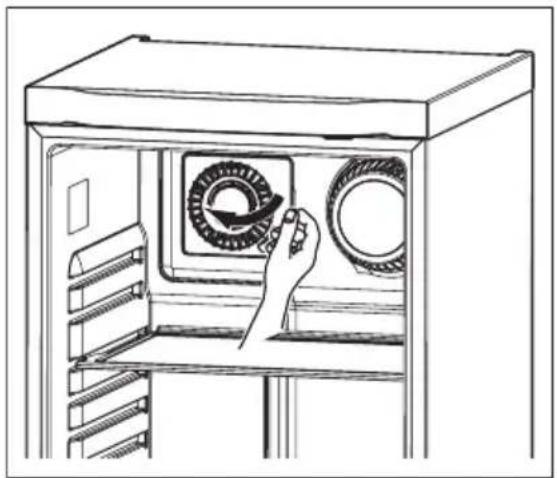

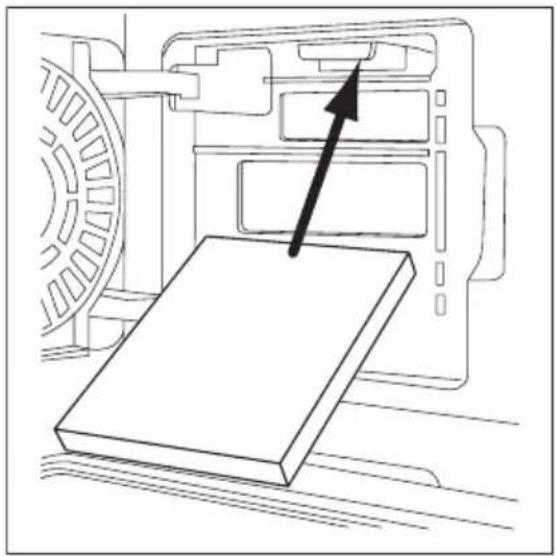

O seu aparelho encontra-se equipado com um filtro de carvão atrás da aba da alavanca de ar.

O filtro purifica o ar de odores indesejados no compartimento do frigorífico preservando a qualidade dos alimentos.

O filtro encontra-se num saco de plástico aquando da entrega. Consulte "Instalação do filtro Clean Air Control" para instruções.

Certifique-se de que a aba da alavanca de ar está fechada para obter a função adequada.

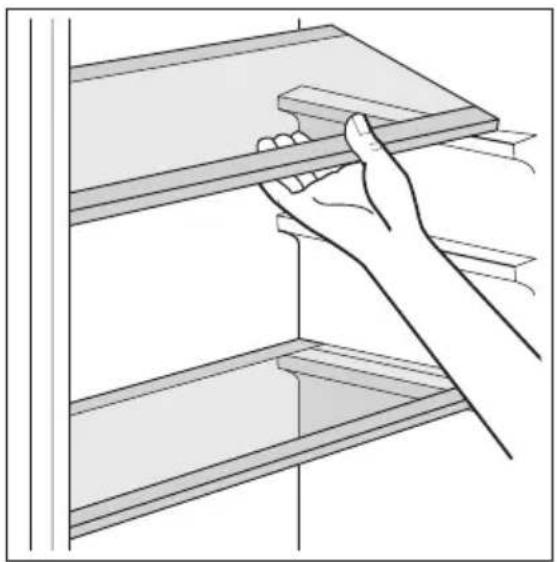

Prateleiras móveis

As paredes do frigorífico estão equipadas com uma série de guias de modo a que as prateleiras possam ser posicionadas como quiser.

Posicionar as prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de vários tamanhos, as prateleiras da porta podem ser colocadas a diferentes alturas.

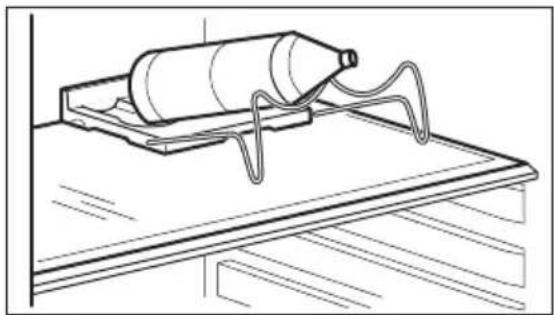

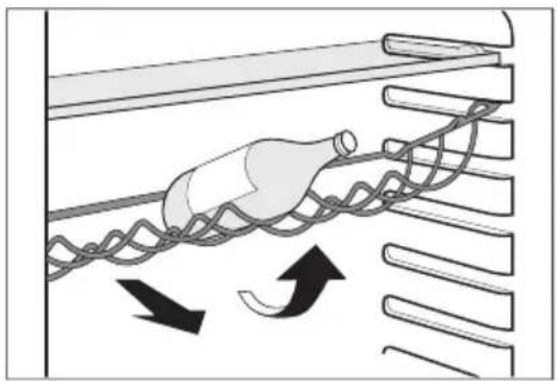

Prateleira de garrafas

Coloque as garrafas (com a abertura voltada para a frente) na prateleira pré-posicionada.

Se a prateleira estiver posicionada horizontalmente, coloque apenas garrafas fechadas.

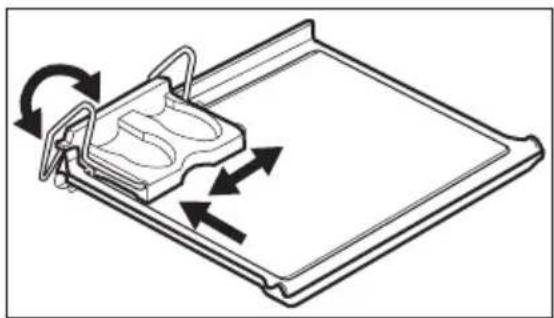

Esta prateleira de suporte de garrafas pode ser inclinada de forma a armazenar garrafas já abertas. Para obter este resultado, puxe a prateleira para cima de forma que possa rodar para cima e ser colocada no nível acima.

A parte lateral do porta-garrafas e latas é removível para permitir uma colocação mais flexível de latas e garrafas na parte dianteira da grelha. Para permitir que o suporte seja mais facilmente movido ao deslocar lateralmente, pressione a prateleira para trás.

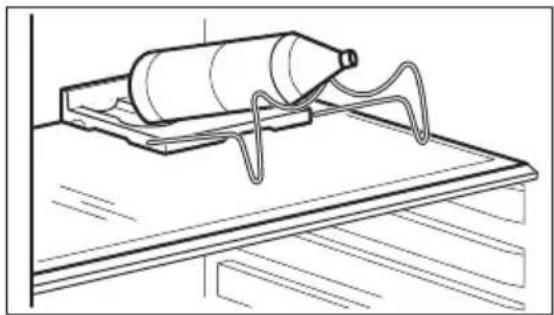

O suporte para garrafas pode ser puxado para fora para refrigerar garrafas maiores.

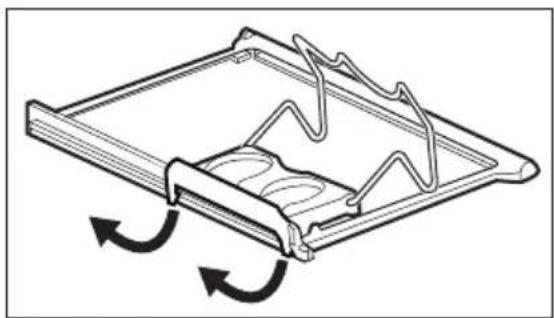

Retirar o porta-garrafas e latas

1. Retire a prateleira Quick Chill com suporte do compartimento.

2. Para soltar o suporte da prateleira, dobre os ganchos/suportes à volta da parte traseira da prateleira.

A prateleira Quick Chill pode ser colocada numa das ranhuras superiores. Para manter o melhor desempenho, a prateleira deve ser colocada na segunda ranhura a partir do topo.

Conselhos para poupar energia

- Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário. - Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na definição de baixa temperatura com o aparelho completamente cheio, o compressor pode

funcionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regulador de temperatura em definições mais quentes, para permitir a descongelação automática, poupando assim no consumo de electricidade.

Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte
• posicione os alimentos de modo a que o ar possa circular livremente em redor

Conselhos para a refrigeração

Conselhos úteis:

Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vegetais.

Por motivos de segurança, guarde desta forma por um dia ou dois no máximo.

Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser coloca-dos em qualquer prateleira.

Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas especiais fornecidas.

Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.

Garrafas de leite: estas devem ter uma tampa e devem ser armazenadas na prateleira de garrafas na porta.

Bananas, batatas, cebolas e alho, se não estiverem embalados, não devem ser guardados no frigorífico.

MANUTENÇÃO E LIMPEZA

CUIDADO

Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

Substituir o filtro Clean Air Control

Para obter o melhor desempenho, substitua o filtro Clean Air Control uma vez por ano.

Podem ser adquiridos novos filtros activos junto do representante local.

Consulte "Instalação do filtro Clean Air Control" para instruções.

Limpeza periódica

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.
• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.
• lave e seque minuciosamente.

Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário.

Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Limpe o condensador (grelha preta) e o compressor no fundo do aparelho com uma escova ou um aspirador. Esta operação irá melhorar o desempenho do aparelho e poupar o consumo de electricidade.

Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada.

Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor de motor pára, durante a utilização normal. A água resultante da descongelação é descarregada por um canal para um recipiente especial, colocado na parte traseira por cima do aparelho, sobre o compressor de motor, onde evapora.

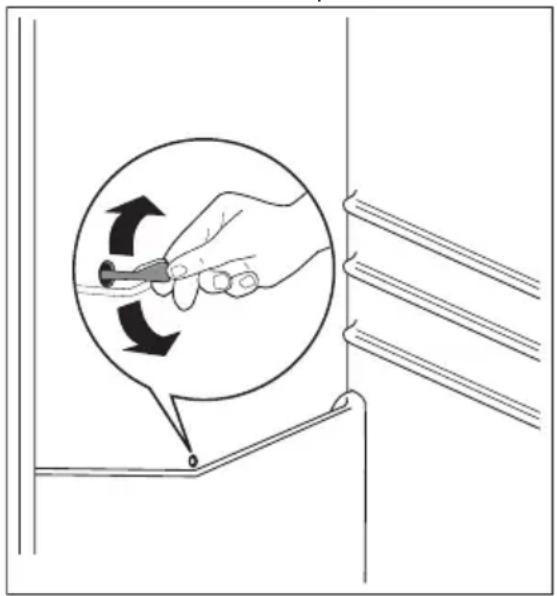

É importante limpar periodicamente o orifício de descarga da água resultante da descongelação no centro do canal do compartimento do frigorífico para evitar que um fluxo excessivo de água pingue sobre os alimentos. Utilize o agente de limpeza fornecido, que irá encontrar já inserido no orifício de descarga.

Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da electricidade
• retire todos os alimentos
• descongelação ^9) e limpe o aparelho e todos os acessórios
• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis.

Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

O QUE FAZER SE...

ADVERTÊNCIA

Antes da resolução de problemas, retire a ficha de alimentação eléctrica da tomada. A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente.

Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante).

Problema Possível dausa Solução
O aparelho faz barulho.	O aparelho não está apoiado correctamente.	Verifique se o aparelho está está-vel (os quatro pés devem estar no chão).
O aparelho não funciona.A lâmpada não funciona.	O aparelho está desligado. Ligue o aparelho.	Ligue a ficha de alimentação eléctrica correctamente à tomada.
A ficha de alimentação eléctrica não está correctamente inserida na tomada.	Ligue a ficha de alimentação eléctrica correctamente à tomada.
O aparelho não tem alimentação. Não existe tensão na tomada.	Ligue um aparelho eléctrico diferente à tomada.Contacte um electricista qualificado.
A lâmpada não funciona.	A lâmpada está no modo de espera.	Fecha e abra a porta.
	A lâmpada está avariada.	Consulte "Substituir a lâmpada".
O compressor funciona continuamente.	A temperatura não está defini-da correctamente.	Regule uma temperatura mais elevada.
A porta não está fechada cor-rectamente.	Consulte "Fechar a porta".
	A porta foi aberta muitas vezes.	Não mantenha a porta aberta mais tempo do que o necessário.
A temperatura do produto está demasiado elevada.	Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar.
A temperatura ambiente está demasiado elevada.	Diminua a temperatura ambiente.
O compressor não arranca imediatamente após pressionar o botão COOLMA-TIC ou após alterar a temperatura.	Isto é normal, não é um erro. O compressor arranca após um período de tempo.
A água escorre na placa traseira do frigorífico.	Durante o processo de descon-gelação automática, o gelo é descongelado na placa traseira.	Isto está correcto.
Problema Possível causa Solução
A água escorre para o fri-gorífico.	A saída de água está obstruída. Limpe a saída de água.
Os produtos evitam que a água escorra para o colector de água.	Certifique-se de que os produtos não tocam na placa traseira.
Não é possível definir a temperatura.	A função COOLMATIC está liga-da.	Desligue a função COOLMATIC manualmente ou aguarde para regular a temperatura depois de a função ter reiniciado automaticamente. Consulte "Função COOLMATIC".
A temperatura no apare-lho está demasiado baixa/ alta.	O regulador de temperatura não está definido correctamen-te.	Regule uma temperatura mais al-ta/baixa.
A porta não está fechada cor- rectamente.	Consulte "Fechar a porta".
A temperatura do produto está demasiado elevada.	Deixe que a temperatura do pro-du to diminua até à temperatura ambiente antes de o guardar.
Muitos produtos armazenados ao mesmo tempo.	Armazene menos produtos ao mesmo tempo.
A temperatura no frigorí-fico está demasiado eleva-da.	Não existe circulação de ar frio no aparelho.	Certifique-se de que existe circu-lação de ar frio no aparelho.

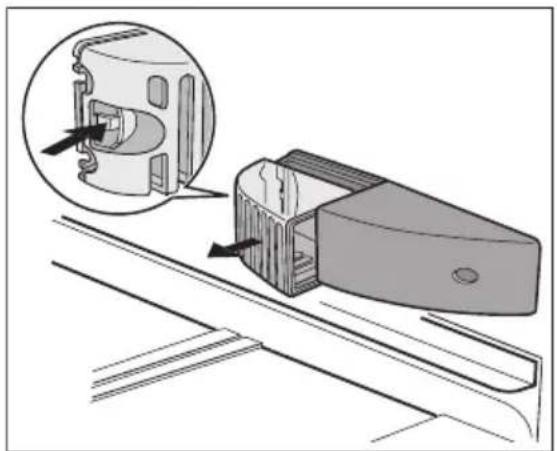

Substituir a lâmpada

1. Desligue o aparelho.
2. Prima o gancho traseiro e, ao mesmo tempo, deslize a tampa na direcção da seta.
3. Substitua a lâmpada por uma com a mesma potência e especialmente concebida para aparelhos domésticos (a potência máxima está indicada na tampa da lâmpada).

4. Instale a tampa da lâmpada, deslizando-a para a sua posição original.

5. Ligue o aparelho.

6. Abra a porta. Certifique-se de que a lâmpada se acende.

1. Limpe as juntas da porta.
2. Se necessário, ajuste a porta. Consulte "Instalação".
3. Se necessário, substitua as juntas de porta defeituosas. Contacte o Centro de Assistência.

DADOS TÉCNICOS

Dimensão do nicho de instala-ção
Altura 1800 mm
Largura 600 mm
Profundidade 650 mm

As informações técnicas encontram-se na placa de dados no lado esquerdo interno do aparelho e na etiqueta de energia.

INSTALAÇÃO

ADVERTÊNCIA

Leia as "Informações de segurança" cuidadosamente para a sua segurança e funcionamento correcto do aparelho antes de o instalar.

Local

O aparelho deve ser instalado afastado de fontes de calor, como sejam radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente na traseira do aparelho. Para garantir o melhor desempenho, se o aparelho estiver sob um armário de parede suspenso, a distância mínima entre o topo do armário e o armário de parede deverá ser de, no mínimo, 100 mm. No entanto, o aparelho não deve ser colocado sob armários suspensos. O nivelamento preciso é garantido por um ou mais pés ajustáveis na base do aparelho.

Se o aparelho for colocado num canto e em que o lado com dobradiças fique virado para a pare-

de, a distância entre a parede e o armário tem de ser, no mínimo, de 10 mm para permitir que a porta abra o suficiente para poder retirar as prateleiras.

ADVERTÊNCIA

Tem de ser possível desligar o aparelho da fonte de corrente; Assim, a ficha tem de estar facilmente acessível após a instalação.

Posicionamento

ADVERTÊNCIA

Se for eliminar um aparelho velho que tem um bloqueio ou um fecho na porta, certifique-se de não funciona para evitar que as crianças fiquem trancadas lá dentro.

O aparelho deverá ter a ficha acessível após a instalação.

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Classe climática Temperatura ambiente
SN +10 °C a + 32 °C
N +16 °C a + 32 °C
ST +16 °C a + 38 °C
T +16 °C a + 43 °C

Ligação eléctrica

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

Este aparelho cumpre com as directivas. E.E.C.

Instalação do filtro Clean Air Control

O filtro Clean Air Control é um filtro de carvão activo que absorve os maus odores preservando o melhor sabor e aroma para todos os alimentos, sem o risco de contaminação de odores entre géneros alimentícios.
O filtro de carvão encontra-se num saco de plástico aquando da entrega para preservar o desempenho.

1. Abra a aba da alavanca de ar.
2. Retire o filtro do saco de plástico.

O filtro deve ser manuseado com cuidado para que não se soltem fragmentos da superfície. Certifique-se de que a aba da alavanca de ar está fechada para obter a função adequada.

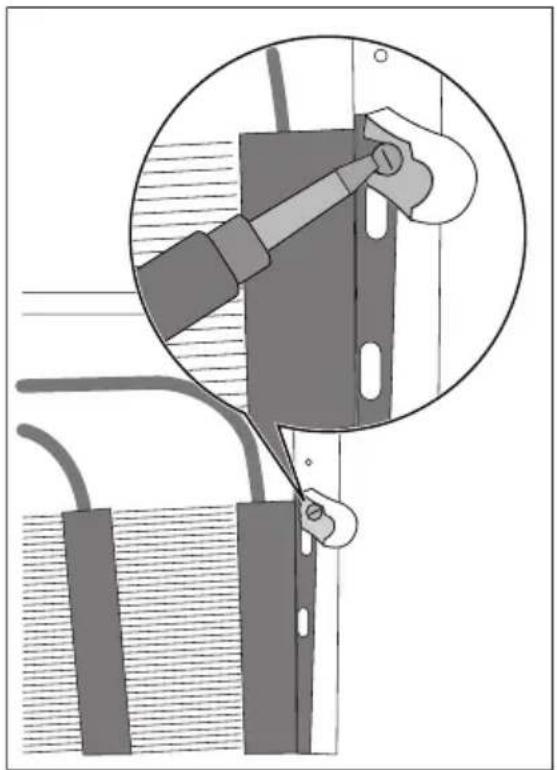

No interior do aparelho, existem dois espaçadores que devem ser instalados conforme ilustrado.

Desaperte os parafusos, introduza o separador debaixo da cabeça do parafuso e volte a apertar os parafusos.

Reversibilidade da porta

ADVERTÊNCIA

Antes de efectuar qualquer operação, retire a ficha da tomada.

Recomendamos que execute as seguintes operações com outra pessoa que irá segurar a porta do aparelho durante as operações. Apoie cuidadosamente o aparelho sobre a parte traseira.

Para alterar o sentido de abertura da porta, execute estes passos:

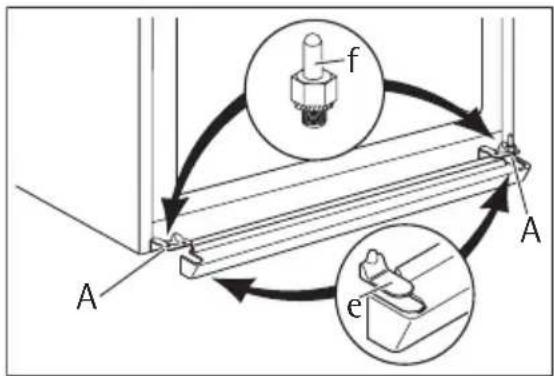

1. Retire a grelha de ventilação de encaixe, retire o tampão (e) da grelha de ventilação e instale no lado oposto.

2. Retire a dobradiça inferior (A), desaper- tando os parafusos de fixação.

3. Retire a porta.

4. Desaperte o pino (f) da dobradiça inferior e instale no lado oposto.

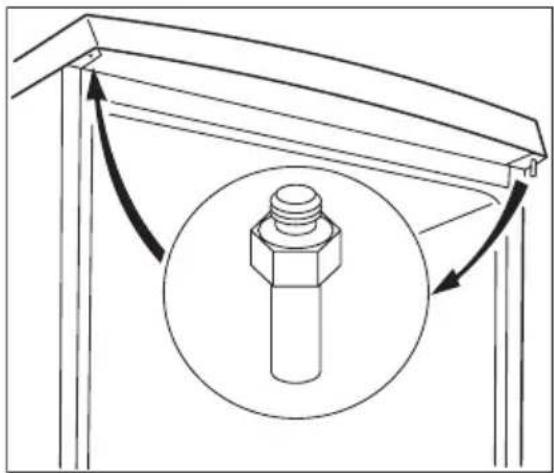

5. Desaperte o pino da dobradiça superior e instale no lado oposto.

6. Instale a porta na dobradiça superior.

7. Instale a grelha de ventilação, encaixando-a na posição.

8. Desaperte a pega. Retire o tampão, exercendo alguma força. Instale a pega e o tampão no lado oposto. Retire os dois tampões do saco de acessórios e tape os orifícios que ficaram abertos após a remoção da pega.

9. Certifique-se de que a placa frontal da porta está paralela à placa frontal do tampo.

10. Volte a colocar o aparelho no sítio e nivele-o, aguarde, pelo menos, quatro horas e, de seguida, ligue-o à tomada.

Faça uma verificação final para se certificar de que:

• Todos os parafusos estão apertados.
• A junta magnética adere ao armário.
• A porta abre e fecha correctamente.

Se a temperatura ambiente for baixa (por exemplo, no Inverno), a junta pode não aderir correctamente ao armário. Nesse caso, aguarde que a junta adira naturalmente.

A f A e

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha

selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
