36.1 Geral

Algumas informações sobre a utilização deste manual.

A finalidade deste manual é fornecer todas as informações necessárias para a utilização do controlador e o respetivo software aplicativo nas unidades mencionadas na capa.

Este manual não contém informações sobre a instalação das unidades e as respetivas verificações e controlos de primeiro arranque.

Agradecemos antecipadamente qualquer sinalização de erros, omissões, partes do manual que necessitariam de mais explicações ou instruções de funcionamento que não foram tratadas.

36.1.4 Funções do controlador c.pCO

O software aplicativo para o controlador eletrónico de microprocessador da série c.pCO foi concebido para gerin unidades Rooftop.

Ele prevê a possibilidade, por meio de específica configuração, de gerir uma ampla gama de unidades com específicas funcionalidades.

Para a gestão de unidades Rooftop, ele efetua o controlo do funcionamento em segurança das partes que as compõem nas várias fases de funcionamento previstas.

Da família do controlador eletrónico de microprocessador c.pCO fazem parte módulos de diferentes tamanhos, permitindo, graças à flexibilidade do software, otimizar a sua utilização, utilizando para cada aplicação aqueles que tiverem o número de entradas e saídas necessárias.

A placa c.pCO está ligada aos vários módulos e comunica com eles por meio de um bus de campo de elevada velocidade e fiabilidade.

A interface do utilizador do controlador é um display touch de 4,3" a cores.

37.1 Funções principais

Seguem abaixo as instruções necessárias para intervir no controle quanto às principais funções da unidade.

37.2 Ligação e desligamento da unidade

37.2.1 Ligação e desligamento da unidade pelo display

Na máscara principal, por meio do ícone “On/Off”, coloque-se na máscara para ligar/desligar a unidade.

Na parte superior da máscara encontramos o estado da unidade, no centro encontra-se um ícone "On/Off".

Tocando no ícone, muda-se o estado da unidade de “ligada” para “desligada” e vice-versa.

37.2.2 Ligação e desligamento da unidade por meio de consentimento externo

Para poder ligar e desligar a unidade por meio de consentimento externo, verifique se a funcionalidade está ativa.

Para ligar a unidade, é necessário fechar o consentimento externo. Para desligar a unidade, é necessário abri-lo.

O consentimento externo deve ser ligado aos bornes "1" e "56" presentes no bloco de terminais.

Para poder ligar e desligar a unidade por meio de consentimento externo, verifique se a funcionalidade está ativa.

Para ligar a unidade, é necessário fechar o consentimento externo. Para desligar a unidade, é necessário abri-lo.

O consentimento externo deve ser ligado aos bornes "1" e "2" presentes no bloco de terminais.

O consentimento externo deve ser um contacto limpo.

37.2.3 Ligação e desligamento da unidade pelo sistema BMS

Para poder ligar e desligar a unidade pelo sistema BMS, verifique se a funcionalidade está ativa.

Consulte o manual do sistema de gestão BMS dedicado.

37.3.1 Mudança dos setpoints pelo display

No menu principal, prima “Setpoint” para abrir a página das funções de gestão dos setpoints.

No submenu "Setpoint", selecione a função da qual se quer modificar o setpoint.

Eventualmente, percorra os parâmetros até aparecer o parâmetro setpoint.

Selecione o parâmetro do setpoint para ativar o teclado de modificação.

Defina o novo valor e confirme com o símbolo de visto verde.

Nas unidades que previrem a mudança de funcionamento temos o setpoint em refrigeração "ST7" e aquele em aquecimento "STH7".

É indispensável que o valor do setpoint de refrigeração "ST7" seja maior daquele em aquecimento "STH7".

Se por engano forem configurados valores que não satisfaçam esta condição, o controlador ativará o alarme "AL183".

O alarme "AL183" é só de sinalização.

37.3.2 Mudança dos setpoints pelo sistema BMS

Para poder modificar os setpoints pelo sistema BMS, verifique se a funcionalidade está ativa.

Consulte o manual do sistema de gestão BMS dedicado.

37.4 Mudança de idioma

Pelo menu principal, prima “Idiomas” para abrir as páginas onde estão indicados os idiomas disponíveis.

Se o idioma desejado não aparecer na página, pode ser localizado com a ajuda das setas.

Seleccionando o idioma, ele torna-se ativo.

37.5 Mudança de data e hora

Percorra o menu principal até encontrar o grupo "Configurações" e selecione-o.

Em "Configurações", selecione "Data e hora" para abrir a página de modificação dos parâmetros.

Time and Date 13:01 04 19 / 11 / 2020

Selecionando o ícone de edição em baixo à direita, entra-se na página de edição.

Set Time and Date pgs X 13 02 19/11 / 2020 13 01 58 19 / 11 / 2020

Selecionando os valores de verde, ativa-se o teclado virtual por meio do qual se podem configurar os novos valores. Após a edição, o valor deve ser confirmado por meio do símbolo de visto.

Após a modificação dos valores, a configuração deve ser guardada com o ícone de salvamento em baixo à direita.

Com a seta à esquerda é possível retornar à máscara anterior sem guardar as modificações feitas.

37.6 Configuração das faixas horárias

A configuração das faixas horárias pede password de acesso.

Percorra o menu principal até encontrar o grupo "Parâmetros" e selecione-o.

Percorra o menu "Parâmetros" até encontrar o grupo "ES Energy saving".

Menu CF - Configuration PID - PID Parameters CO - Compressors ES - Energy saving CO - Compressors Un - Unloading

Com a seleção em "ES Energy saving", acede-se ao grupo de parâmetros para a configuração das faixas horárias. Para a lógica de configuração dos parâmetros, ver o capítulo dedicado.

Especial atenção foi prestada na fase de desenvolvimento do aplicativo para se obter uma utilização intuitiva da interface do utilizador.

38.1 Convenções gráficas

A utilização do display "touch" permite navegar na interface.

Foram utilizados alguns ícones intuitivos como teclas para navegar facilmente entre as máscaras e entre os vários menus.

Outros símbolos simples foram utilizados para indicar os órgãos e as funções ativas.

Os ícones utilizados como as teclas e os símbolos presentes nas várias máscaras da interface serão descritos a seguir.

38.1.1 Ícones e símbolos

No display “touch” são utilizados alguns ícones como teclas físicas para navegar entre os menus e no interior das máscaras. Os ícones presentes são:

"Home" este ícone permite retornar à página principal. Com as teclas de seta é possível deslocar-se no loop presente;

"Info" este ícone permite aceder às máscaras que contêm informações sobre o software e a unidade. Com as teclas de seta é possível deslocar-se no loop presente;

"On/Off" este ícone permite aceder à máscara para o acionamento e a paragem da unidade por meio da interface do utilizador;

“Frio/Quente” este ícone permite aceder à máscara para a mudança de funcionamento refrigeração/aquecimento por meio da interface do utilizador;

"Menu" na máscara principal, pressionando este ícone passa-se para a máscara "Menu". Em qualquer outra máscara, pressionando este ícone, retorna-se de um nível;

"Solicitação" este ícone permite aceder às máscaras que contêm as várias solicitações da instalação. Com as teclas de seta é possível deslocar-se no loop presente;

"Registos" este ícone permite aceder às máscaras que contêm o estado de funcionamento dos registos de caudal. Com as teclas de seta é possível deslocar-se no loop presente;

"Sinótico" este ícone permite aceder à máscara que contém o esquema de princípio do circuito da unidade; Tocando nos componentes do circuito, acede-se às informações e aos parâmetros relacionados.

Tocando neste ícone, acede-se ao menu dos alarmes. Se o ícone estiver vermelho, existe pelo menos um alarme ativo; se estiver cinzento, não existe nenhum alarme ativo.

Tocando neste ícone, ativa-se ou desativa-se a função a que se refere.

ndo neste ícone, iremos para a esquerda, no interior do mesmo loop de máscara.

ndo neste ícone, iremos para a direita, no interior do mesmo loop de máscara.

este ícone aparece na página de "login" após a introdução da "password". Tocando neste ícone, confirma-se sword" introduzida.

este ícone aparece na página de “login” de acesso após a introdução das credenciais corretas. Tocando cone, retorna-se ao “loop” do menu anterior, mantendo o acesso com as credenciais ativadas.

Alguns símbolos permitem entender facilmente as funções presentes na unidade e o seu estado. Os símbolos são:

este símbolo, presente em todas as unidades, indica a função “ventilação”. Quando estiver cinzento, significa ventilação está desativada; se colorido, significa que está ativada.

este símbolo indica a função “refrigeração”. Quando estiver cinzento, significa que a refrigeração estáada; se colorido, significa que está ativada.

este símbolo indica a função “humidificação”. Quando estiver cinzento, significa que a humidificação está ada; se colorido, significa que está ativada.

este símbolo indica a função “desumidificação”. Quando estiver cinzento, significa que a desumidificação sativada; se colorido, significa que está ativada.

este símbolo indica acesso ativo após ter feito o “login” com os parâmetros protegidos. Para aceder a alguns metros, é necessário introduzir a password relativa ao próprio perfil.

este símbolo indica a conexão com uma chave USB. O símbolo aparece durante uma transmissão de dados.

este símbolo indica que a unidade está a funcionar no modo “aquecimento”. O símbolo é comum para as principais e auxiliares. Se o símbolo estiver laranja, significa que a fonte principal está funcionando. Se o estiver amarelo, significa que a fonte auxiliar está funcionando. Se os símbolos estiverem cinza, significa fontes não estão funcionando.

símbolo indica que a renovação total do ar está ativa.

símbolo indica que a recirculação total do ar está ativa.

Por meio da interface do utilizador, é possível aceder a todas as informações e à configuração dos parâmetros relativos ao funcionamento da unidade. No manual está descrito como aceder às informações de interesse e aos parâmetros para as regulações das várias funções.

39.1 A árvore das máscaras

Por meio da interface do utilizador, é possível aceder a todas as informações e à configuração dos parâmetros relativos ao funcionamento da unidade. No manual está descrito como aceder às informações de interesse e aos parâmetros para as regulações das várias funções.

Como dito na descrição dos ícones, a partir da máscara principal pode-se aceder diretamente às informações e funções mais importantes. A maioria dos parâmetros e das configurações estão presentes nas máscaras divididas em menu principal e vários submenus.

Para navegar e orientar-se facilmente entre as máscaras da interface do utilizador, a seguir apresentamos um esquema da árvore das máscaras.

Na máscara principal, tocando no ícone “Menu”, acede-se ao menu principal.

No menu principal, podemos navegar com os ícones das setas para percorrer todos os menus de nível inferior.

O acesso ao menus de nível inferior é condicionado pelas credenciais de que se dispõe. Para alguns, o acesso é livre, para outros, é preciso fazer o “login” com as respetivas credenciais.

O acesso aos vários menus é obtido tocando na área colorida que contém a descrição.

A utilização de textos que descrevem o significado dos valores e dos parâmetros presentes nas máscaras facilitam a compreensão e a utilização.

39.2 Percorrer os menus

A utilização da árvore das máscaras ajuda a navegar entre os menus.

Outras sugestões facilitam a utilização dos ícones utilizados como teclas para se deslocar entre as máscaras.

Como referência, o ponto de partida é a máscara principal.

Para a interpretação e a utilização dos ícones como teclas, veja o capítulo "Convenções gráficas".

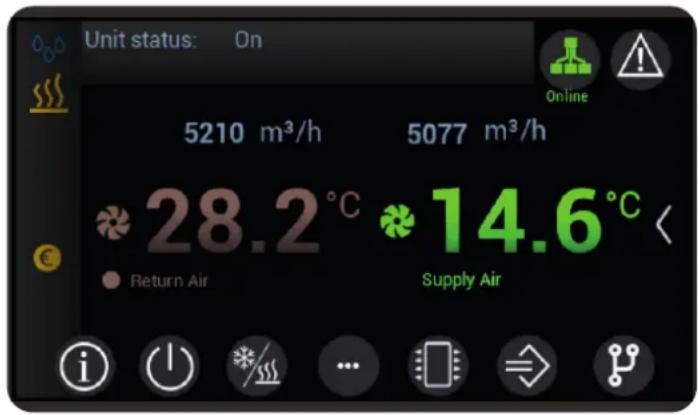

Unit status: On 5210 m³/h 5077 m³/h 28.2 °C 14.6 °C Return Air Supply Air

Na máscara principal, além do ícone “On/Off” existem os ícones “Info”, “Solicitação” e “Sinótico”, que permitem o acesso direto ao “loop” de informações e existe o ícone “Menu” que permite o acesso ao menu principal indicado na árvore das máscaras.

Com os ícones de “seta” é possível percorrer as máscaras do mesmo nível; tocando no ícone “Menu” retorna-se ao nível superior.

No interior das máscaras dos parâmetros existem aqueles editáveis com o texto em branco e aqueles só de leitura com o texto em azul.

Tocando nos parâmetros brancos, ativa-se a página de edição dos parâmetros. O símbolo de “visto” confirma o dado introduzido; o símbolo de “x” apaga-o, repondo o último configurado.

Nos parâmetros que se referem a habilitações, a ativação/desativação é feita deslocando o círculo branco. Ao lado, encontra-se a confirmação do estado.

Para facilitar a consulta, muitos parâmetros e valores lidos estão presentes no interior de vários loops de máscaras, agrupadas por uniformidade de funções.

39.2.1 Info

Com o ícone “Info” da máscara principal, acede-se a um loop de máscaras com informações sobre a unidade.

39.2.2 Solicitação

Com o ícone “Solicitação” da máscara principal, acede-se a um loop de máscaras com o estado da solicitação das funções ativas na unidade.

Nas várias máscaras das solicitações estão presentes os respetivos setpoints (valores-alvo).

39.2.3 Sinótico

Com o ícone "Sinótico", acede-se ao respetivo menu.

O sinótico permite ter uma visão geral do estado de funcionamento e dos principais parâmetros.

As máscaras diferem segundo as características da unidade.

Os ícones "Info" presentes nas máscaras dão acesso a informações e parâmetros do respetivo componente.

39.2.4 Login

É indispensável fazer o "Login" o perfil atribuído para poder aceder aos menus reservados e modificar os respetivos parâmetros.

Para fazer o "login"é necessário:

- selecionar o nível de acesso previsto pelas próprias credenciais;

- clicando no campo "password", introduza o valor relativo ao próprio nível de acesso e confirme com o símbolo de visto;

- Confirme a password com o ícone de seta verde em baixo à direita.

Login Access Level: User Password: ********

A "senha" do usuário é "100"

A "senha" do serviço é "4321"

Se a "password" introduzida estiver correta, o cadeado abre-se e aparece o símbolo de acesso do próprio nível.

Para retornar ao menu principal, utilize o ícone de seta verde em baixo à esquerda.

Login Access Level: User Select profile Password: *********

O ícone do homenzinho com a seta à esquerda implica a saída do nível de acesso.

Enquanto o acesso estiver ativo, o respetivo símbolo estará presente em cima à direita de todas as máscaras, menos a principal.

A saída do "login" é automática decorrido um tempo de inatividade no display.

40.1 Introdução

Para a gestão das unidades, o controlador é dotado de um software específico.

O software é constituído por um conjunto de funções dedicadas às condições de funcionamento das unidades.

Nos próximos capítulos serão descritas todas as funções geridas pelo software: daquelas comuns, presentes em todas as unidades, àquelas dedicadas a versões ou modelos específicos.

Algumas funções aqui descritas poderiam estar disponíveis somente em específicas versões ou tamanhos, ou com base nos acessórios selecionados.

Na descrição das várias funções, supõe-se a competência sobre o funcionamento das unidades e o conhecimento dos respetivos circuitos hidráulicos ou refrigerados. Todas as descrições, as configurações e os parâmetros tratados referem-se a unidades corretamente instaladas segundo quanto previsto na respetiva documentação.

40.2 Gestão do set point

O set point de regulação depende principalmente dos parâmetros "ST1" e "STH1".

A seguir, os respetivos parâmetros de mínimo e máximo setpoint configurável.

Parâmetro Mín Máx		UM Descrição
ST1 ST2 ST3	°C Refrigeração mecânica - Setpoint de temperatura
STH1 STH2	STH3 °C			Aquecimento mecânico / Aquecimento auxiliar no funcionamento de inverno - Setpoint de temperatura

Existem funções acessórias que permitem modificar (somar ou subtrair) um offset nestes valores de setpoint.

Qualquer variação automática do setpoint estará todavia compreendida dentro dos respetivos limites.

Com o parâmetro “SD2”, é possível decidir em qual funcionamento a variação do setpoint estará ativa. A função habilitada na fábrica é a única disponível.

40.2.1 Set Dinâmico

O set point dinâmico é uma função habilitada pelo fabricante.

A seguir os parâmetros de referência na gestão do set point dinâmico.

Parâmetro Mín Máx		UM Descrição
ST1 ST2 ST3	°C Refrigeração mecânica - Setpoint de temperatura
STH1 STH2	STH3 °C			Aquecimento mecânico / Aquecimento auxiliar no funcionamento de inverno - Setpoint de temperatura
SD2 0 2 - Estados da unidade em que está ativo
SD10 0.0	55.0	°C		Refrigeração mecânica - Temperatura do ar externo - Limiar de ativação da compensação
SD20 0.0	55.0	°C		Aquecimento mecânico - Temperatura do ar externo - Limiar de ativação da compensação

40.2.2 Setpoint dinâmico pela sonda de ar externo em refrigeração

O setpoint definido no valor do parâmetro "ST1" é "compensado" respeito à temperatura do ar externo.

Os parâmetros envolvidos estão reportados na tabela

Os valores dos parâmetros são indicativos. Em casos específicos podem ser definidos valores diferentes.

Parâmetro Valor UM Descrição
ST1 27.0 °C Refrigeração mecânica - Setpoint de temperatura
SD2 1 - Estados da unidade em que está ativo
SD10 25.0 °C			Refrigeração mecânica - Temperatura do ar externo - Limiar de ativação da compensação

A seguir apresentamos uma representação gráfica.

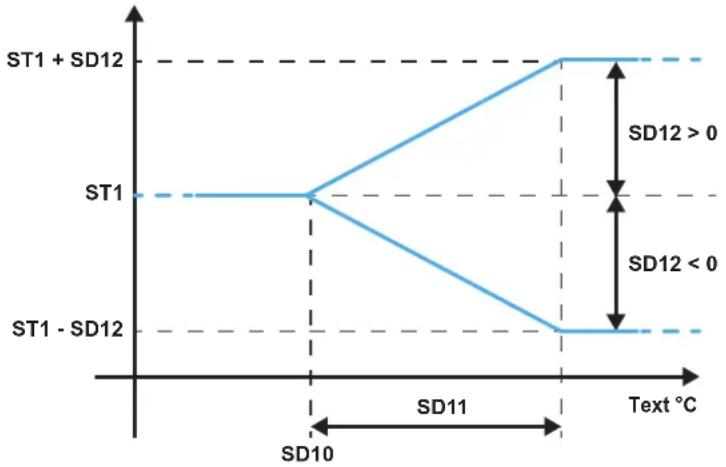

Fig. 64 Variação do setpoint com a variação da temperatura do ar em refrigeração

Onde "Text" é o valor da temperatura do ar externo.

Com esta função ativa, o valor de setpoint com o qual o controlador irá gerir a temperatura do ar em refrigeração será:

• se a temperatura do ar externo for menor do que o valor definido no parâmetro “SD10”, o valor do set point de regulação será aquele definido no parâmetro “ST1”;
• se a temperatura do ar externo for maior do que o valor definido no parâmetro “SD10” aumentado do valor definido no parâmetro “SD11”, o valor do setpoint de regulação será dado pela soma dos valores definidos nos parâmetros “ST1” e “SD12”,
• se a temperatura do ar externo estiver compreendida entre os valores do parâmetro “SD10” e a soma dos valores dos parâmetros “SD10” e “SD11”, o valor do setpoint de regulação irá variar proporcionalmente entre o valor definido no parâmetro “ST1” e a soma dos valores definidos nos parâmetros “ST1” e “SD12”.

O parâmetro “SD12” pode assumir seja valores positivos seja negativos. Com valores negativos, o parâmetro “SD12” deve ser subtraído ao valor do parâmetro “ST1”.

40.2.3 Setpoint dinâmico pela sonda de ar externo em aquecimento

O setpoint definido no valor do parâmetro "STH1" é "compensado" respeito à temperatura do ar externo.

Os parâmetros envolvidos estão reportados na tabela.

Os valores dos parâmetros são indicativos. Em casos específicos podem ser definidos valores diferentes.

Parâmetro Valor UM Descrição
STH1 40 °C			Aquecimento mecânico / Aquecimento auxiliar no funcionamento de inverno - Setpoint de temperatura
SD20 15.0 °C			Aquecimento mecânico - Temperatura do ar externo - Limiar de ativação da compensação
SD21 10.0 °C	Aquecimento mecânico - Temperatura do ar externo - Diferencial de ativação
SD22 5.0 °C			Aquecimento mecânico - Temperatura do ar externo - Máximo aumento / diminuição do setpoint

A seguir apresentamos uma representação gráfica.

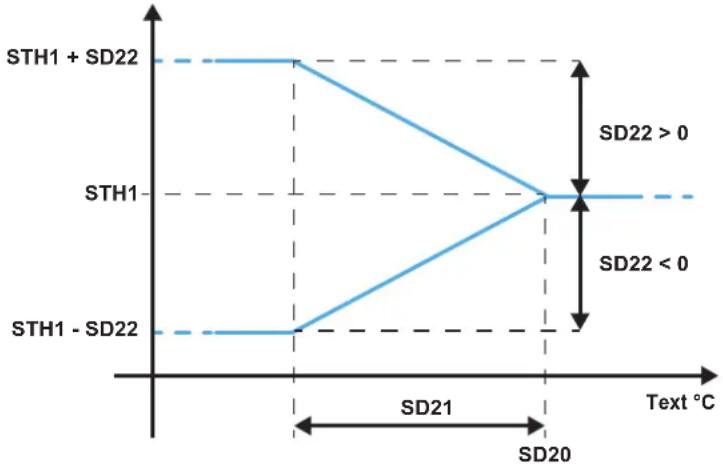

Fig. 65 Variação do setpoint com a variação da temperatura do ar em aquecimento

Onde "Text" é o valor da temperatura do ar externo.

Com esta função ativa, o valor de setpoint com o qual o controlador irá gerir a temperatura do ar em aquecimento será:

• se a temperatura do ar externo for maior do que o valor definido no parâmetro “SD20”, o valor do set point de regulação será aquele definido no parâmetro “STH1”;
• se a temperatura do ar externo for menor do que o valor definido no parâmetro “SD20” diminuído do valor definido no parâmetro “SD21”, o valor do setpoint de regulação será dado pela soma dos valores definidos nos parâmetros “STH1” e “SD22”;
• se a temperatura do ar externo estiver compreendida entre os valores do parâmetro "SD20" e a diferença dos valores dos parâmetros "SD20" e "SD21", o valor do setpoint de regulação irá variar proporcionalmente entre o valor definido no parâmetro "STH1" e a soma dos valores definidos nos parâmetros "STH1" e "SD22".

O parâmetro “SD22” pode assumir seja valores positivos seja negativos. Com valores negativos, o parâmetro “SD22” deve ser subtraído ao valor do parâmetro “STH1”.

40.3 Controlo da temperatura

Os dispositivos de refrigeração e aquecimento são geridos com base no valor de temperatura medido pela sonda de referência.

A banda proporcional identifica o campo de regulação do condicionador e pode assumir valores independentes em aquecimento e refrigeração.

A zona morta identifica o campo de interdição dos dispositivos em torno do setpoint (a sua utilização responde à exigência de evitar oscilações da regulação).

O diagrama a seguir mostra o comportamento dos dispositivos de aquecimento e refrigeração.

Fig. 66 Representação gráfica dos dispositivos para o controlo da temperatura

Parâmetro Mín Máx		UM Descrição
ST1 ST2 ST3	°C Refrigeração mecânica - Setpoint de temperatura
ST4 0.0 25.0 °C				Refrigeração mecânica - Controlo proporcional - Diferencial de ativação
ST5 0.0 25.0 °C				Refrigeração mecânica - Controlo proporcional - Zona neutra de ativação
ST6 0.0 25.0 °C	Refrigeração mecânica - Controlo proporcional - Offset
ST9 0 7 - Sonda de regulação
ST11	0 2 - Tipo de controlo da temperatura
PID70	0 10000	- Refrigeração mecânica - Kp
PID71	0 10000	- Refrigeração mecânica - Ki
PID72	0 10000	- Refrigeração mecânica - Kd
PID76	0.0 25.0 °C	Refrigeração mecânica - Banda morta
PID78	0 2 - Refrigeração mecânica - Posição banda morta
STH1	10.0 35.0 °C			Aquecimento mecânico / Aquecimento auxiliar no funcionamento de inverno - Setpoint de temperatura
STH4	0.0 25.0 °C	Aquecimento mecânico - Proporcional - Diferencial de ativação
STH5	0.0 25.0 °C	Aquecimento mecânico - Proporcional - Zona neutra de ativação
STH6	0.0 25.0 °C	Aquecimento mecânico - Proporcional - Offset

Segundo o valor definido no parâmetro “ST9”, para a refrigeração, e “STH9”, para o aquecimento, a sonda de regulação é:

• 0 = sonda de temperatura do ar de insuflação;
• 1 = sonda de temperatura do ar de retorno/extração;

Segundo o valor definido no parâmetro “ST11”, para a refrigeração, e “STH11”, para o aquecimento, o tipo de regulação da temperatura é:

• 0 = proporcional;
• 1 = "Cascade";
• 2 = PID.

40.3.1 Regulação térmica em refrigeração

A regulação térmica da unidade depende do parâmetro “ST9” que determina a sonda de referência para a temperatura definida no setpoint (parâmetro “ST1”) e do parâmetro “ST11” que determina o tipo de regulação.

Com a regulação proporcional, o controlador ativa os recursos à disposição com o aumento do valor lido pela sonda de referência respeito ao valor definido no setpoint.

Com a regulação “Cascade”, o controlador ativa os recursos, mantendo controlada a temperatura do ar em insuflação.

Com a regulação PID, o controlador ativa os recursos à disposição com o aumento da solicitação. O controlador calcula a solicitação verificando o valor lido pela sonda de referência respeito ao valor definido no setpoint e na sua variação no tempo, utilizando os parâmetros definidos no PID.

Controlo de temperatura proporcional

Com o parâmetro "ST11" definido em "0", ativa-se o controlador proporcional.

Os parâmetros relativos ao controlo proporcional da temperatura estão indicados na tabela.

Os valores dos parâmetros são indicativos. Em casos específicos podem ser definidos valores diferentes.

Parâmetro Valor UM Descrição
ST1 24.0 °C Set Point de temperatura
ST4 2.0 °C Controlo proporcional	- Refrigeração - Diferencial de ativação
ST5 0.1 °C Controlo proporcional	- Refrigeração - Zona neutra de ativação
ST6 0.1 °C Controlo proporcional	- Refrigeração - Offset

A seguir apresentamos uma representação gráfica.

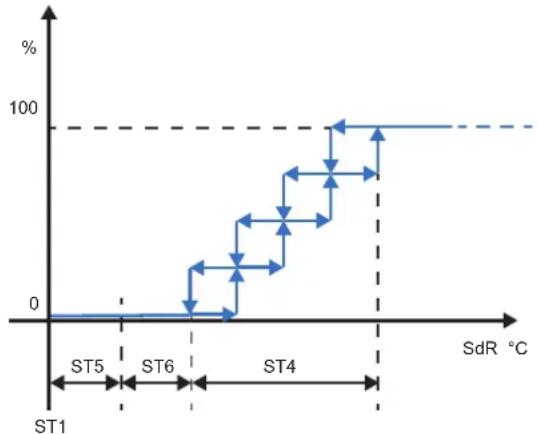

Fig. 67 Representação gráfica da solicitação da refrigeração

Além dos parâmetros indicados na tabela, as siglas no gráfico referem-se a:

• SdR = sonda de referência;
• % = valor percentual da solicitação.

Controlo de temperatura "Cascade"

Com o parâmetro "ST11" definido em "1", ativa-se o controlador "Cascade".

Esta função satisfaz a solicitação da instalação mantendo a temperatura do ar em insuflação dentro dos valores de conforto.

Isto ocorre com o cálculo de um setpoint virtual obtido pelo set point definido corrigido com o valor da temperatura do ar em retorno/extração.

A correção do setpoint ocorre dinamicamente com a variação da temperatura do ar em insuflação.

Os parâmetros relativos ao controlo Cascade da temperatura estão indicados na tabela.

Os valores dos parâmetros são indicativos. Em casos específicos podem ser definidos valores diferentes.

Parâmetro Valor UM Descrição
ST42 24.0 °C	Controlo Cascade - Setpoint unidade
ST43 0.5 °C	Refrigeração mecânica - Controlo Cascade - Offset mudança do modo
ST44 4.0 °C	Refrigeração mecânica - Controlo Cascade - Diferencial de trabalho
ST45 15.0 °C	Refrigeração mecânica - Controlo Cascade - Mínimo setpoint de insuflação

A seguir uma representação gráfica da regulação.

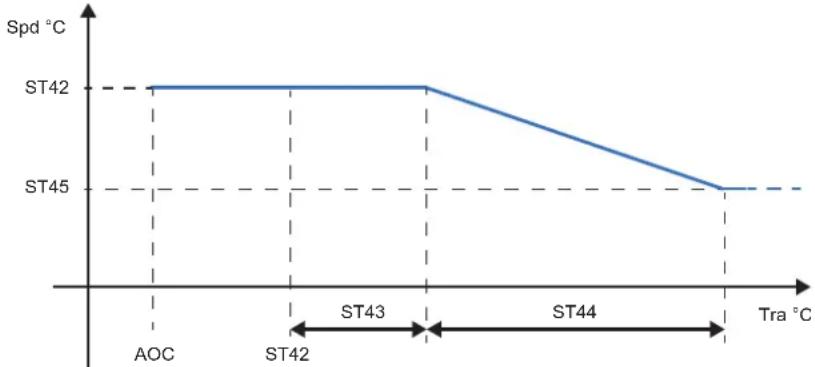

Fig. 68 Variação do setpoint em insuflação com regulação "Cascade" em refrigeração

Além dos parâmetros indicados na tabela, as siglas no gráfico referem-se a:

• Spd = setpoint do ar em insuflação;
• Tra = temperatura do ar de retorno/extração;
• AOC = mudança automática do funcionamento.

40.3.2 Regulação térmica em aquecimento

A regulação térmica em aquecimento da unidade depende do parâmetro “STH9” que determina a sonda de referência para a temperatura definida no setpoint (parâmetro “STH1”) e do parâmetro “STH11” que determina o tipo de regulação.

Com a regulação proporcional, o controlador ativa os recursos à disposição com a diminuição do valor lido pela sonda de referência respeito ao valor definido no setpoint.

Com a regulação “Cascade”, o controlador ativa os recursos, mantendo controlada a temperatura do ar em insuflação.

Com a regulação PID, o controlador ativa os recursos à disposição com o aumento da solicitação. O controlador calcula a solicitação verificando o valor lido pela sonda de referência respeito ao valor definido no setpoint e na sua variação no tempo, utilizando os parâmetros definidos no PID.

Controlo de temperatura proporcional

Com o parâmetro "STH11" definido em "0", ativa-se o controlador proporcional.

Os parâmetros envolvidos estão indicados na tabela.

Os valores dos parâmetros são indicativos. Em casos específicos podem ser definidos valores diferentes.

Parâmetro Valor UM Descrição
STH1 20.0 °C			Aquecimento mecânico / Aquecimento auxiliar no funcionamento de inverno - Setpoint de temperatura
STH4 2.0 °CAquecimento mecânico - Proporcional - Diferencial de ativação
STH5 0.0 °CAquecimento mecânico - Proporcional - Zona neutra de ativação
STH6 0.0 °CAquecimento mecânico - Proporcional - Offset

A seguir apresentamos uma representação gráfica.

Fig. 69 Representação gráfica da solicitação do aquecimento por degraus

Além dos parâmetros indicados na tabela, as siglas no gráfico referem-se a:

• SdR = sonda de referência;
• % = valor percentual da solicitação.

Controlo da temperatura com Cascade

Com o parâmetro "ST11" definido em "1", ativa-se o controlador "Cascade".

Esta função satisfaz a solicitação da instalação mantendo a temperatura do ar em insuflação dentro dos valores de conforto.

Isto ocorre com o cálculo de um setpoint virtual obtido pelo set point definido corrigido com o valor da temperatura do ar em retorno/extração.

A correção do setpoint ocorre dinamicamente com a variação da temperatura do ar em insuflação.

Os parâmetros relativos ao controlo Cascade da temperatura estão indicados na tabela.

Os valores dos parâmetros são indicativos. Em casos específicos podem ser definidos valores diferentes.

Parâmetro Valor UM Descrição

ST42 24.0 °C	Controlo Cascade - Setpoint unidade
STH46 0.5 °C	Aquecimento mecânico - Controlo Cascade - Offset mudança do modo
STH47 4.0 °C	Aquecimento mecânico - Controlo Cascade - Diferencial de trabalho
STH49 30.0 °C	Aquecimento mecânico - Controlo Cascade - Máximo setpoint de insuflação

A seguir uma representação gráfica da regulação.

Fig. 70 Mudança do setpoint em insuflação com regulação "Cascade" em aquecimento

Além dos parâmetros indicados na tabela, as siglas no gráfico referem-se a:

• Spd = setpoint do ar em insuflação;
• Tra = temperatura do ar de retorno/extração;
• AOC = mudança automática do funcionamento.

Se a temperatura do ar de retorno/extração for menor do que a diferença dos valores definidos nos parâmetros "ST42" - "STH46", o valor do setpoint do ar de insuflação aumenta gradualmente do valor do parâmetro "ST42" ao valor do parâmetro "STH49", dentro do diferencial definido no parâmetro "STH47".

40.3.3 Desativação do aquecimento com base na temperatura do ar externo.

O valor da temperatura do ar externo é utilizado para desativar as fontes de aquecimento da unidade. A desativação ocorre por alta e baixa temperatura.

Os parâmetros envolvidos estão indicados na tabela.

Os valores dos parâmetros são indicativos. Em casos específicos podem ser definidos valores diferentes.

Parâmetro Valor UM Descrição
STH14 -20.0 °C		Aquecimento mecânico - Limiar de desativação por baixa temperatura do ar externo
STH15 30.0 °C		Aquecimento mecânico - Limiar de desativação por alta temperatura do ar externo
STH123 -30.0 °C		Aquecimento auxiliar - Limiar de desativação por baixa temperatura do ar externo
STH124 50.0 °C		Aquecimento auxiliar - Limiar de desativação por alta temperatura do ar externo

O aquecimento obtido por meio do circuito refrigerante é desabilitado por:

• baixa temperatura do ar externo, se descer abaixo do valor definido no parâmetro "STH14"; a reativação é obtida quando a temperatura retorna acima do valor definido no parâmetro "STH14" aumentado de + 1°C;
• alta temperatura do ar externo, se subir acima do valor definido no parâmetro "STH15"; a reativação é obtida quando a temperatura retorna abaixo do valor definido no parâmetro "STH15" diminuído de + 1°C.

O aquecimento auxiliar é desabilitado por:

• baixa temperatura do ar externo, se descer abaixo do valor definido no parâmetro "STH123". A reativação é obtida quando a temperatura retorna acima do valor definido no parâmetro "STH123" aumentado de + 1°C;
• alta temperatura do ar externo, se subir acima do valor definido no parâmetro "STH124"; a reativação é obtida quando a temperatura retorna abaixo do valor definido no parâmetro "STH124" diminuído de +1°C.

40.4 Controlo da humidade

Os dispositivos para o controlo da humidade são geridos com base no valor medido pela sonda de referência. O valor medido é comparado com o valor-alvo (setpoint) e com base na diferença são ativados os dispositivos mais adequados.

A banda proporcional identifica o campo de regulação do condicionador e assume os mesmos valores seja para a humidificação seja para a desumidificação.

A zona morta identifica o campo de interdição dos dispositivos em torno do setpoint (a sua utilização responde à exigência de evitar oscilações da regulação).

O diagrama a seguir mostra o comportamento dos dispositivos de humidificação e desumidificação.

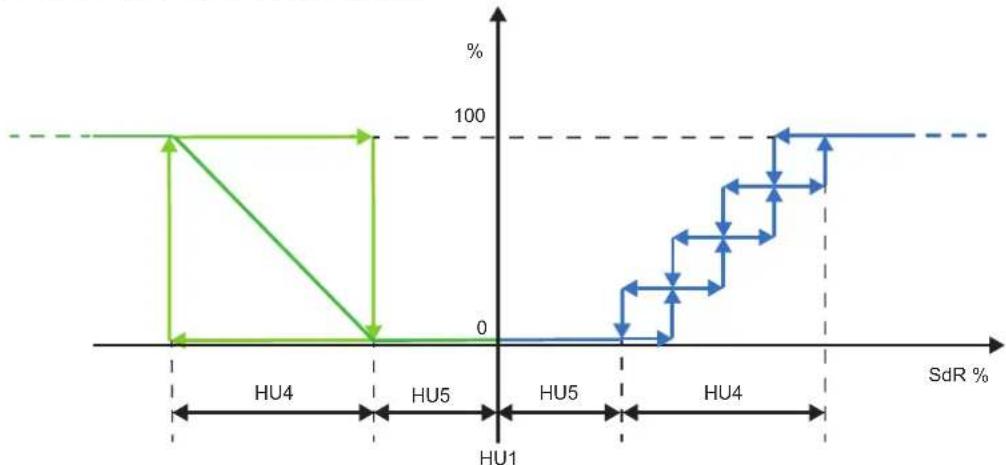

Fig. 71 Representação gráfica dos dispositivos para o controlo da humidade

Os parâmetros envolvidos estão indicados na tabela.

Parâmetro Mín Máx		UM Descrição
HU1 HU2 HU3	% Setpoint de humidade relativa
HU4 0.0 25.0 % Diferencial de regulação da humidade relativa
HU5 0.0 10.0 % Zona neutra de regulação da humidade relativa
HU6 HU7 HU8	g/kg Setpoint de humidade absoluta
HU9 0.0 10.0 g/kg Diferencial de regulação da humidade absoluta
HU10 0.0 10.0	g/kg Zona neutra de regulação da humidade absoluta
HU11	0	1	-	Tipo de controlo do valor de humidade

Segundo o valor definido no parâmetro "HU11", o valor de referência da humidade é:

• 0 = relativa;
• 1 = absoluta.

40.4.1 Controlo da humidade relativa com regulação proporcional

A configuração do parâmetro "HU11" em "0" implica que a regulação da humidade seja feita no valor relativo.

A gestão da humidade relativa é feita com base no parâmetro "HU14" que determina em que sonda o controlo deve garantir a manutenção do set point definido, e no parâmetro "HU12" que determina o tipo de regulação.

Os parâmetros envolvidos estão indicados na tabela.

Os valores dos parâmetros são indicativos. Em casos específicos podem ser definidos valores diferentes.

Parâmetro Valor UM Descrição

HU4 5.0 % Diferencial de regulação da humidade relativa

HU5 0.5 % Zona neutra de regulação da humidade relativa

A seguir apresentamos uma representação gráfica.

Fig. 72 Controlo da humidade relativa

40.5 Humidificação do ar

O controlador pode gerir a humidificação do ar por meio de um humidificador integrado na unidade.

O controlador é programado na fábrica com todos os parâmetros relativos à gestão do humidificador instalado.

40.5.1 Funções acessórias do humidificador integrado

A gestão do humificador prevê algumas funções acessórias, que serão descritas a seguir.

40.5.1.1 Descarga manual da água

A função de descarga manual da água prevê o esvaziamento completo do cilindro do humidificador. Essa função pode ser ativada pela página web, depois de ter efetuado o login com o nível Service. Se o humidificador está a produzir vapor, ao ativar a função a produção é instantaneamente interrompida.

40.5.1.2 Pré-lavagem

A função de pré-lavagem permite limpar as linhas da água e o cilindro do humificador. O cilindro é enchido e esvaziado 3 vezes a fim de remover eventuais impurezas presentes nos tubos e no cilindro; aconselha-se ativar a função sobretudo após ter efetuado as ligações hidráulicas ou depois de ter substituído o cilindro. Essa função pode ser ativada pela página web, depois de ter efetuado o login com o nível Service. Se o humidificador está a produzir vapor, ao ativar a função a produção é instantaneamente interrompida.

40.5.1.3 Descarga antes de inatividade

A fim de evitar a estagnação da água no cilindro do humidificador, com consequente possível proliferação de algas ou bactérias (por exemplo, legionella), se o cilindro permanecer cheio de água por mais de 72 horas consecutivas sem produção de vapor, a função de descarga antes de inatividade é ativada: o cilindro é esvaziado e permanece vazio até que haja uma nova solicitação de produção de vapor. A função permanece sempre ativa e o intervalo de inatividade é fixo.

40.6 Desumidificação do ar

A desumidificação do ar é necessária na fase de refrigeração, onde ocorre de modo natural.

Caso haja solicitação simultânea de refrigeração e desumidificação, o controlador aciona os compressores com base na maior das duas solicitações.

É possível que o set point de temperatura seja atingido quando o da humidade não for atingido. Neste caso, o controlador força uma refrigeração adicional colocando a temperatura abaixo do setpoint definido.

Para evitar um excessivo abaixo do valor da temperatura do ar no ambiente, o controlador utiliza os dispositivos de aquecimento presentes na unidade para pós-aquecer o ar.

40.7 Controlo da alimentação elétrica

As unidades podem ser dotadas de proteções no caso de ligações erradas da sequência de fases ou durante o funcionamento de variações de tensão fora dos limites previstos.

As proteções são feitas com relé que, por meio de um contacto elétrico, sinalizam o alarme numa entrada digital do controlador (a entrada digital envolvida está indicada no esquema elétrico).

Na unidade pode ser instalado um relé para o controlo da correta sequência das fases ou um relé para o controlo da tensão de alimentação ou um relé que gere ambas as funções.

40.7.1 Sequência de fases

A gestão da ligação errada da sequência de fases à unidade é feita com um relé dedicado. Em caso de errada ligação da sequência de fases, o relé abre um contacto elétrico que mostra o alarme "AL55" no display do controlador.

A ligação errada da sequência de fases pode-se verificar somente na instalação da unidade ou no caso de intervenções na linha de alimentação elétrica.

Para efetuar a correta ligação, é necessário retirar tensão à unidade. Ao voltar a ligar a unidade, o alarme desaparece.

40.7.2 Mínima e máxima tensão

O controlador pode gerir as situações que se podem verificar se a variação da tensão de alimentação da unidade se desviar excessivamente dos valores previstos.

40.7.3 Fast Restart

A ativação da função “Fast Restart” com a presença de um “ultracap” que mantém alimentado eletricamente o controlador permite a máxima redução do atraso ao reinício dos compressores da unidade.

Isto é possível porque o controlador começa a contagem do tempo de mínimo "OFF" no momento em que ocorre o desligamento por causa de "black out".

O controlador deteta os problemas na alimentação elétrica principal por meio de uma entrada digital e gere-os como alarmes.

Para salvaguardar a integridade dos compressores, o controlador gere o número máximo de acionamentos/hora por meio do atraso entre dois acionamentos consecutivos.

O reinício rápido após o “black out” depende da solicitação da regulação térmica. Deve haver a solicitação de refrigeração ou de desumidificação além do “off-set” de ativação de pelo menos um compressor.

A função “Fast Restart”, contudo, não prejudica a integridade dos compressores, limitando todavia o número de acionamentos rápidos no arco da hora e do dia.

40.8 Gestão dos registos

Além de gerir a troca do ar no ambiente, o controlador é capaz de gerir outras funções relacionadas com a melhoria do conforto e da economia da instalação.

As funções que podem ser geridas dependem do número de registos presentes na unidade:

• unidade com 2 registos, só para a troca de ar;
• unidade com 3 registos, na presença de free coolig / free heating;
• unidades com 4 amortecedores, quando um sistema de recuperação de calor é instalado além do free cooling / free heating.

A regulação dos registos pode ser feita de maneira linear ou proporcional.

Unidade com 2 registos

Nas unidades com 2 registos, temos aquele para o ar de renovação externo e aquele para o ar de recirculação.

Normalmente o funcionamento dos dois é complementar: o percentual de abertura do registo do ar externo é igual ao de fechamento do ar de recirculação.

Unidade com 3 registos

Nas unidades com 3 registos temos aquele para o ar de renovação externo, aquele para o ar de expulsão e aquele para o ar de recirculação.

Normalmente a abertura do registo do ar externo é o mesmo daquele do ar de expulsão; já aquele do ar de recirculação é complementar aos outros dois: o percentual de abertura do registo do ar externo e daquele de expulsão é igual ao de fechamento do ar de recirculação.

Unidade com 4 registos

Nas unidades com 4 registos, além dos registos presentes nas unidades com 3 registos, temos o quarto. O quarto registo é mais um registo para o ar externo.

O quarto registo permite a passagem do ar externo através do recuperador quando a recuperação está ativada e está fechado durante o funcionamento free cooling.

Na verdade, se o recuperador não estiver dimensionado para 100% do caudal de ar, a unidade terá um quinto registo. Trata-se de um ulterior registo de expulsão utilizado durante o funcionamento free cooling para desviar o permutador de recuperação.

Os parâmetros envolvidos estão indicados na tabela.

Parâmetro Mín Máx		UM Descrição
DA43 0.0 50.0	°C			Ar externo - Redução abertura para temperatura do ar externo - Limiar temperatura verão
DA44 -20.0 16	0 °C			Ar externo - Redução abertura para temperatura do ar externo - Limiar temperatura inverno
DA45 0 100 %				Ar externo - Redução abertura para temperatura do ar externo - Abertura mín
DA52 0 3 -	Ar externo - Posta em regime - Configuração
DA54 0 999 mín	Ar externo - Posta em regime - Duração da lavagem

40.8.1 Controlo dos registos

O controlador prevê dois modos para o controlo dos registos: "standard" e "adaptativo".

Quando os registos precisam manter uma posição fixa, por exemplo, para o correto caudal do ar de renovação, podemos ter condições de instalação para as quais o sinal dos registos não garante o valor do percentual de ar desejado.

40.8.1.1 Controlo "standard"

O controlo “standard” prevê que os registos mantenham a posição independentemente do efetivo percentual de ar de renovação.

40.8.1.2 Controlo "adaptativo"

O controlo “adaptativo” corrige a abertura dos registos em função do percentual de ar de renovação exigido. Para o controlo estar ativo, é necessária a presença da sonda do ar de mistura.

O controlador por meio dos valores de temperatura do ar de retorno/extração, do ar externo e dos respetivos percentuais de abertura dos registos de caudal, calcula o valor teórico do ar de mistura.

O controlador compara o valor calculado do ar de mistura com aquele medido e por meio de um PID corrige o sinal dos registos até anular a diferença.

40.8.2 Gestão dos registos

O controlador é capaz de gerir a regulação dos registos de maneira linear ou proporcional.

A gestão “linear” permite a abertura do registo com um ângulo de inclinação equivalente ao percentual de abertura exigido.

A gestão “proporcional” permite que os registos realizem uma abertura para a passagem do ar, respeito à máxima disponível, equivalente ao percentual de abertura exigido.

Todas as unidades equipadas com registos foram configuradas de fábrica com a gestão de tipo "proporcional".

40.8.3 Acionamento da unidade

Ao acionar a unidade, é possível que tenham sido previstas algumas gestões que exijam ajustes especiais dos registos.

Se ao acionar a unidade não tiverem sido previstas nem a “lavagem” nem a “recirculação”, independentemente do número de registos presentes, o controlador irá predispor a abertura com base no percentual definido para a troca do ar.

40.8.4 Lavagem

A lavagem é a troca do ar do ambiente e é obtida com a expulsão de todo o ar em retorno/extração e a insuflação no ambiente de todo o ar externo.

Se ao acionar a unidade estiver prevista a lavagem, o parâmetro "DA52" deve ser colocado em "1".

Enquanto a lavagem estiver em curso, o controlador irá manter os registos do ar de expulsão e do ar externo na máxima abertura definida e o registo do ar de recirculação na correspondente posição de fechamento, pelo tempo definido no parâmetro "DA54".

O valor do parâmetro “DA53” definido em “0” define que a lavagem ocorre sem a intervenção da regulação térmica do ar. Com o valor do parâmetro “DA53” definido em “1”, durante a lavagem a regulação térmica estará ativa.

Se a lavagem ocorrer com a regulação térmica ativa, a posição dos registos poderia ser condicionada por condições derivantes do funcionamento dos compressores.

Com a lavagem em curso, na máscara principal pisca a tecla que permite a interrupção manual respeito à duração prevista no parâmetro "DA54".

40.8.5 Recirculação

A completa recirculação do ar, ao acionar a instalação ou após uma lavagem, permite atingir mais rapidamente os setpoints de temperatura e humidade definidos.

Se ao acionar a unidade, só estiver prevista a recirculação do ar, o parâmetro “DA52” deve ser colocado em “2”.

Colocando o parâmetro “DA52” em “3”, a recirculação será precedida de uma lavagem.

Enquanto a recirculação estiver em curso, o controlador irá manter os registos do ar de expulsão e do ar externo fechados e o registo do ar de recirculação aberto, pelo tempo definido no parâmetro “DA55”.

O valor do parâmetro “DA53” definido em “0” define que a lavagem ocorre sem a intervenção da regulação térmica do ar. Com o valor do parâmetro “DA53” definido em “1”, durante a lavagem a regulação térmica estará ativa.

Enquanto a recirculação estiver em curso, na máscara principal pisca a tecla que permite a interrupção manual respeito à duração prevista no parâmetro "DA55".

40.9 Aquecimento auxiliar

Além do aquecimento obtido por meio do circuito refrigerante, o controlador pode gerir outras fontes de calor que podem ser resistências elétricas, uma bateria de água quente com eventual consentimento para uma caldeira ou um queimador.

A lógica presente no controlador é aquela definida na fábrica com referência à configuração da unidade.

A habilitação do aquecimento e as lógicas de funcionamento podem ser personalizadas.

Os parâmetros envolvidos estão reportados na tabela.

Parâmetro Mín Máx		UM Descrição
STH57 0 1 - Aquecimento auxiliar			- Func. verão - Tipo de controlo da temperatura
STH58 10.0 35.0 °C Aquecimento auxiliar - Func. verão - Setpoint
STH59 0.0 25.0 °C				Aquecimento auxiliar - Func. verão - Proporcional - Offset de temperatura
STH60 0.0 25.0 °C				Aquecimento auxiliar - Func. verão - Proporcional - Diferencial de ativação
STH61 0 100 %				Aquecimento auxiliar - Func. verão - Proporcional - Mínima solicitação
STH62 0 100 %				Aquecimento auxiliar - Func. verão - Proporcional - Máxima solicitação
STH91 0 1 -				Aquecimento auxiliar - Func. inverno - Tipo de controlo da temperatura
STH93 0.0 25.0 °C				Aquecimento auxiliar - Func. inverno - Proporcional - Offset de temperatura
STH94 0.0 25.0 °C				Aquecimento auxiliar - Func. inverno - Proporcional - Diferencial de ativação
STH95 0 100 %				Aquecimento auxiliar - Func. inverno - Proporcional - Mínima solicitação
STH96 0 100 %				Aquecimento auxiliar - Func. inverno - Proporcional - Máxima solicitação

40.9.1 Dispositivos geridos

O controlador gere os dispositivos instalados que podem ser:

• resistências elétricas divididas em um ou dois degraus de potência;
• uma bateria de água quente, com sinal analógico para regular a abertura de uma válvula e um consentimento digital para controlar uma bomba que se ativa assim que a válvula começa a abrir. Com esta gestão, está prevista a função antigelo;
• uma caldeira controlada por um sinal analógico e um consentimento digital que se ativa assim que se apresenta o pedido analógico. Com esta gestão, temos uma entrada digital para enviar para o controlador eventuais alarmes da caldeira e está prevista a função antigelo;
• um queimador controlado por um sinal analógico e por um consentimento digital que se ativa assim que se apresenta o pedido analógico. Com esta gestão, temos uma entrada digital para enviar para o controlador eventuais alarmes do queimador.

Por meio do parâmetro "STH55", o aquecimento auxiliar pode ser habilitado para:

• apenas o funcionamento no verão como pós-aquecimento durante a fase de desumidificação;
• apenas o funcionamento no inverno como única fonte se o circuito refrigerante não previr a inversão do ciclo, ou como integração do aquecimento feito com o circuito refrigerante;
• seja no funcionamento no verão seja no inverno.

Função antigelo

A função antigelo prevista com a gestão da bateria de água quente e com a caldeira ativa-se com unidade em funcionamento, na falta de solicitação de aquecimento, se a temperatura do ar externo for menor do que o valor definido no parâmetro "STH136".

No caso de bateria de água quente, quando se ativa a função antigelo, o controlador abre a válvula que a controla no valor definido no parâmetro "STH137" e ativa a bomba de circulação.

No caso de caldeira, quando se ativa a função antigelo, o controlador envia para a caldeira a solicitação definida no parâmetro "STH137" e o consentimento de ativação.

40.9.2 Pós-aquecimento

Se o valor do parâmetro “STH55” for “1”, o aquecimento auxiliar estará configurado apenas para o funcionamento no verão, como pós-aquecimento durante a desumidificação. A regulação pode ser de tipo proporcional ou PID, segundo o valor definido no parâmetro “STH57”. O valor do parâmetro “STH56” identifica a sonda de referência da regulação que é feita com o setpoint definido no parâmetro “STH58”.

40.9.3 Ativação com faixas horárias

A unidade pode ser gerida automaticamente por meio das faixas horárias. A gestão permite a paragem, a variação dos setpoints e a mudança de funcionamento.

Os parâmetros envolvidos estão reportados na tabela.

Parâmetro Mín Máx		UM Descrição
ES1 0 144 h Faixa horária 1 - Início
ES2 0 144 h Faixa horária 1 - Fim
ES3 0 144 h Faixa horária 2 - Início
ES4 0 144 h Faixa horária 2 - Fim
ES5 0 144 h Faixa horária 3 - Início
ES6 0 144 h Faixa horária 3 - Fim
ES7 0 15 - Variação do setpoint - Segunda-feira
ES8 0 15 - Variação do setpoint - Terça-feira
ES9 0 15 - Variação do setpoint - Quarta-feira
ES10 0 15 - Variação do setpoint - Quinta-feira
ES11 0 15 - Variação do setpoint - Sexta-feira
ES12 0 15 - Variação do setpoint - Sábado
ES13 0 15 - Variação do setpoint - Domingo
ES14	-25.0	25.0	°C	Variação do setpoint - Refrigeração mecânica - Offset
ES16	-25.0	25.0	°C	Variação do setpoint - Aquecimento mecânico - Offset
ES18 0 15 - Desligamento da unidade - Segunda-feira
ES19 0 15 - Desligamento da unidade - Terça-feira
ES20 0 15 - Desligamento da unidade - Quarta-feira
ES21 0 15 - Desligamento da unidade - Quinta-feira
ES22 0 15 - Desligamento da unidade - Sexta-feira
ES23 0 15 - Desligamento da unidade - Sábado
ES24 0 15 - Desligamento da unidade - Domingo
ES26 0 144 h Faixa horária 4 - Início
ES27 0 144 h Faixa horária 4 - Fim
ES31 0 15 - Ativação modo aquecimento - Segunda-feira
ES32 0 15 - Ativação modo aquecimento - Terça-feira
ES33 0 15 - Ativação modo aquecimento - Quarta-feira
ES34 0 15 - Ativação modo aquecimento - Quinta-feira
ES35 0 15 - Ativação modo aquecimento - Sexta-feira
ES36 0 15 - Ativação modo aquecimento - Sábado
ES37 0 15 - Ativação modo aquecimento - Domingo

É possível configurar até 4 faixas horárias por meio dos pares de parâmetros de início e fim da faixa.

Para cada dia da semana é possível combinar uma combinação das faixas definidas para variar o setpoint, desligar a unidade e mudar o tipo de funcionamento.

A variação do set point dentro da faixa prevista ocorre com a aplicação de um “offset” respeito ao valor de funcionamento ativo.

O valor de funcionamento ativo é dado pelo valor definido pelo parâmetro e eventuais compensações externas.

O valor de "offset" pode ser seja positivo seja negativo. No primeiro caso será somado, no segundo será subtraído ao setpoint de funcionamento.

É possível definir um valor de "offset" para o funcionamento em refrigeração e um para aquele em aquecimento.

Se for gerido o aquecimento auxiliar, com a ativação das faixas horárias em refrigeração irá manter o setpoint definido no parâmetro "STH58", e, em aquecimento, irá variar com o valor de "offset".

40.1 Introdução

O controlador está programado para gerir em segurança os componentes que constituem a unidade, regulando o seu funcionamento de acordo com a variação das condições, com o objetivo de manter a continuidade de serviço. No âmbito desta gestão, ao abordar condições perigosas, o controlador intervém limitando parcial ou totalmente o funcionamento da unidade.

Tocando neste ícone, acede-se ao menu dos alarmes. Se o ícone estiver vermelho, existe pelo menos um alarme ativo; se estiver cinzento, não existe nenhum alarme ativo.

O próximo capítulo mostra os códigos com descrições relativas às várias condições que podem aparecer no menu de alarme.

Caso perceba a presença de sinalizações com a unidade em funcionamento ou parada, informe atempadamente o serviço de assistência, comunicando o código e a descrição da mensagem e siga as instruções fornecidas.

Evite tomar iniciativas antes de consultar o serviço de assistência.

40.2 Tabela de alarmes

A seguir apresentamos a lista dos códigos de alarme com as respetivas descrições.

Código	Descrição	Código	Descrição
AL1 Alarme erro memória interna AL29 Alarme baixa temperatura do ar de retorno
AL5	Alarme fluxo de ar no transdutor de pressão diferencial	AL30 Alarme alta temperatura do ar de insuflação
AL6	Circuito 1 - Alarme alta pressão no pressóstato	AL31 Alarme baixa temperatura do ar de insuflação
AL7	Circuito 2 - Alarme alta pressão no pressóstato	AL32	Limitação da temperatura do ar de insuflação ativada
AL10 Circuito 1 - Alarme alta pressão no transdutor AL33			Circuito 1 - Ventilação externa - Alarme proteção térmica
AL11 Circuito 2 - Alarme alta pressão no transdutor AL34			Circuito 2 - Ventilação externa - Alarme proteção térmica
AL12	Alarme alta humidade do ar de retorno/extração	AL35	Ventilação de insuflação - Alarme proteção térmica
AL13	Alarme baixa humidade do ar de retorno/extração	AL36	Ventilação de retorno - Alarme proteção térmica
AL14 Alarme de filtros sujos AL51			Circuito 1 - Compressor 1 - Inversor bloqueado
AL17 BMS - Alarme erro de comunicação AL52 c.pCOe 1 - Alarme erro de comunicação
AL18	Circuito 1 - Compressor 1 - Alarme proteção térmica	AL53 c.p	COe 2 - Alarme erro de comunicação
AL19	Circuito 1 - Compressor 2 - Alarme proteção térmica	AL54 c.p	COe 3 - Alarme erro de comunicação
AL20	Circuito 2 - Compressor 1 - Alarme proteção térmica	AL55 Alarme sequência de fases errada
AL21	Circuito 2 - Compressor 2 - Alarme proteção térmica	AL57	Circuito 1 - Compressor 1 - Alarme alta temperatura de descarga
AL26	Limitação da temperatura do ar de retorno/extração ativada	AL58	Circuito 2 - Compressor 1 - Alarme alta temperatura de descarga
AL27 Alarme baixa temperatura do ar externo AL59			Circuito 1 - Compressor 2 - Alarme alta temperatura de descarga
AL28	Alarme alta temperatura do ar de retorno/extração	AL60	Circuito 2 - Compressor 2 - Alarme alta temperatura de descarga
AL61	Alarme erro sonda - Circuito 1 - Compressor 1 - Temperatura de descarga	AL136	Circuito 1 - Alarme baixa pressão no pressóstato
AL62	Alarme erro sonda - Circuito 2 - Compressor 1 - Temperatura de descarga	AL137	Circuito 2 - Alarme baixa pressão no pressóstato
AL63	Alarme erro sonda - Circuito 1 - Compressor 2 - Temperatura de descarga	AL154	Alarme detetor de vazamento
AL64	Alarme erro sonda - Circuito 2 - Compressor 2 - Temperatura de descarga	AL159	Alarme fogo / fumo
AL65	Alarme erro sonda - Temperatura do ar de retorno	AL160	Driver válvula 1 - Alarme erro de comunicação
AL70	Alarme erro sonda - Temperatura do ar de insuflação	AL161	Driver válvula 2 - Alarme erro de comunicação
AL72	Alarme erro transdutor - Pressão diferencial ar de retorno	AL162	Humidificador CPY - Alarme genérico
AL73	Alarme erro transdutor - Pressão estática canal de retorno / Pressão diferencial corredor	AL163	Humidificador CPY - Sinalização genérica
AL74	Alarme erro sonda - Qualidade do ar CO2 AL164		Humidificador CPY - Alarme erro de comunicação
AL75	Alarme erro sonda - Qualidade do ar VOC AL166 Inversor 1 - Alarme erro de comunicação
AL78	Alarme erro sonda - Humidade relativa do ar de retorno	AL170	Circuito 1 - Alarme baixo sobreaquecimento
AL79	Alarme erro sonda - Humidade relativa do ar externo	AL171	Circuito 2 - Alarme baixo sobreaquecimento
AL80	Alarme erro sonda - Temperatura do ar externo	AL183	Setpoint refrigeração menor do que o setpoint aquecimento
AL91	Alarme erro sonda - Temperatura do ar de mistura	AL184	Circuito 1 - Descongelação concluída por tempo máximo
AL94	Alarme erro transdutor - Circuito 1 - Pressão de condensação	AL185	Circuito 2 - Descongelação concluída por tempo máximo
AL95	Alarme erro transdutor - Circuito 2 - Pressão de condensação	AL191	Obtido o número máximo de fast restart em 1 hora
AL98	Alarme erro transdutor - Circuito 1 - Pressão de evaporação	AL192	Obtido o número máximo de fast restart em 24 horas
AL99	Alarme erro transdutor - Circuito 2 - Pressão de evaporação	AL201	Min / Máx tensão
AL102	Alarme erro sonda - Circuito 1 - Temperatura de aspiração	AL203	Circuito 1 - Baixa pressão de evaporação
AL103	Alarme erro sonda - Circuito 2 - Temperatura de aspiração	AL204	Circuito 2 - Baixa pressão de evaporação
AL106	Alarme erro transdutor - Pressão diferencial do ar de insuflação	AL209	Alarme externo
AL107	Alarme erro transdutor - Pressão estática canal de insuflação / Pressão diferencial corredor	AL210	Alarme erro EEPROM
AL114	Circuito 1 - Baixa diferença de pressão AL212 Alarme erro de acesso à memória interna
AL115	Circuito 2 - Baixa diferença de pressão AL247 Circuito 1 - Compressor 1 - Fora envelope
AL127	Circuito 1 - Compressor 1 - Alarme manutenção	AL250	Resistência 1 - Alarme proteção térmica
AL128	Circuito 1 - Compressor 2 - Alarme manutenção	AL251	Resistência 2 - Alarme proteção térmica
AL131	Circuito 2 - Compressor 1 - Alarme manutenção	AL258	Caldeira - Alarme genérico
AL132	Circuito 2 - Compressor 2 - Alarme manutenção	AL259	Queimador - Alarme genérico
AL135	Ventilação de insuflação - Alarme manutenção - -

Souhrn

41 Úvod 285

41.1 Obecný 285

41.1.4 Funkce kontrolora c.pCo 285
