PHN 961 TS/IX/A - Placa de cozinha HOTPOINT - Manual de utilização gratuito

Tipo de produto	Placa de cozimento a gás embutível
Marca	HOTPOINT
Modelo	PHN 961 TS/IX/A
Número de queimadores	5 queimadores (Rápido Reduzido, Semi Rápido, Auxiliar, Tripla Coroa, Semi Peixeira)
Potência total de gás	10 kW (aproximado)
Tipo de gás compatível	Gás natural (G20), Butano (G30), Propano (G31)
Acendimento	Acendimento elétrico integrado por vela
Segurança	Dispositivo de segurança termopar (corte de gás em caso de extinção de chama)
Material da superfície	Aço inoxidável
Dimensões (C x L)	900 x 510 mm (aproximado)
Peso	18 kg (aproximado)
Alimentação elétrica	220-240 V, 50/60 Hz
Potência elétrica	Menos de 1 W (apenas acendimento)
Classe de instalação	Classe 3 (embutível)
Queimadores orientáveis	Queimadores Semi Peixeira pivotantes a 90°
Limpeza	Grelhas, tampas e queimadores removíveis e laváveis com água e sabão
Manutenção dos registos	Necessita de técnico credenciado em caso de bloqueio
Peças de reposição disponíveis	Injetores, registos, termopares, velas de acendimento
Reparabilidade	Índice de reparabilidade não informado
Garantia	2 anos (peças e mão de obra)

Perguntas frequentes - PHN 961 TS/IX/A HOTPOINT

Como acender um queimador?

Para acender um queimador, pressione totalmente o manípulo correspondente e gire-o no sentido anti-horário até a posição de potência máxima. Nos modelos com segurança, mantenha o manípulo pressionado por 2 a 3 segundos após o acendimento. Se o seu modelo estiver equipado com vela de acendimento, o queimador acende automaticamente.

O que fazer se o queimador não acender?

Verifique se o fornecimento de gás está aberto e se o aparelho está ligado. Limpe a vela de acendimento com um pano úmido. Certifique-se de que os orifícios de saída de gás não estão obstruídos. Se o problema persistir, contate o serviço de assistência técnica.

Como limpar os queimadores?

Remova as grelhas, as tampas e os queimadores. Lave-os à mão com água quente e um detergente não abrasivo. Certifique-se de que os orifícios não estão entupidos. Seque cuidadosamente antes de remontar. Para a vela de acendimento, limpe com um pano úmido.

Como ajustar o débito mínimo de um queimador?

Coloque o registo na posição de ajuste mínimo. Com uma pequena chave de fendas, rode o parafuso de ajuste (by-pass) até obter uma chama pequena e regular. Teste girando o manípulo da posição mínima para máxima várias vezes. Para gás liquefeito, aperte o parafuso completamente.

Como adaptar a placa para outro tipo de gás?

Substitua os injetores dos queimadores pelos correspondentes ao novo gás (ver tabela de características). Desaperte os injetores com uma chave de 7 mm. Após a substituição, ajuste o débito mínimo, se necessário. Substitua a etiqueta de gás pela fornecida pelo serviço de assistência técnica.

Por que a chama se apaga durante o uso?

Isso pode ser devido a uma corrente de ar, obstrução dos orifícios ou dispositivo de segurança mal ativado. Verifique se pressionou bem o manípulo por 2-3 segundos ao acender. Limpe o termopar e os orifícios. Se o problema persistir, contate um técnico.

Posso instalar a placa sobre um forno?

Sim, mas a ligação elétrica deve ser separada. Se o forno não tiver ventilação forçada, preveja aberturas de ventilação de pelo menos 45 x 560 mm. Respeite as distâncias mínimas: 200 mm dos móveis laterais, 650 mm por baixo de um exaustor.

Como ligar eletricamente a placa?

Utilize uma tomada normalizada adequada à potência (ver placa de características). O cabo de terra (amarelo/verde) deve ser ligado. Em caso de ligação direta, instale um interruptor omnipolar com pelo menos 3 mm de abertura. Não utilize extensões.

Quais são as instruções de segurança para crianças?

Crianças com menos de 8 anos não devem aproximar-se do aparelho sem supervisão. Crianças mais velhas podem utilizá-lo apenas sob supervisão. Nunca deixe as crianças brincar com o aparelho. As superfícies ficam muito quentes durante a utilização.

O que fazer em caso de cheiro a gás?

Corte imediatamente o fornecimento de gás e feche a válvula principal. Não acione nenhum interruptor elétrico. Abra as janelas para ventilar. Não utilize chamas. Contacte os serviços de emergência ou o seu fornecedor de gás. Não reutilize o aparelho antes de ter sido verificado.

MANUAL DE UTILIZADOR PHN 961 TS/IX/A HOTPOINT

Instruções para a'utilisation

PLANO

Indice

Instruções para a'utilisation,1

Adverténcias,3

Assistência,5

Descrição do aparelho,6

Instalacao,29

Inicio e Utilização,33

Precauçôes e conselho,33

Manutenção e custados,34

Anomalias e soluções,35

AR

Jzlll

F

#

1.

4.

5.02cLwsl

1. jiejiiejiieji

37.

38.

38.

40.

40.1g 3

GB

Warnings

ATENÇÃO: Este aparelho e as suas partes acesseis aquecem muito durante a utilização. É preciso ter atençao e evaporar tocar os elementos que aquecem. Manter afastadas as crianças com menos de 8 anos, caso não esteyam a ser vigiadas. O presente aparelho pode ser realizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com pouca experiência e conheçimentos, caso sejam inadequamente vigiadas ou caso tenham recebido instruções em RELATED ao uso do aparelho de forma segura e tenham conheçimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilência.

ATENÇÃO: Deixar um fogão com gordura e oleo sem vigilência pode ser perigoso e provocar um incério. NUNCA tente apagar as chamas com água. É necessário desligar o aparecido e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇA: Risco de incência: não deixe objectos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho.

Elimine os liquidos presentes na tampa antes de abri-la. Não feche a tampa de vidro (se presente) se os queimadores ou a chapa elétrica não estiverem quentes.

O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsystema de commando à distência separado.

ATENÇA: O uso de proteções do plano inadequadas pode causar incidentes.

AR

1 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8

o tipo de falha
- o modelos da boa (Mod.)
o numero de série (S/N)

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho e/ou na embalagem.

AR

a

:

1201 2223

.(Mod.)

.(S/N)jJy

Descrição do aparecido

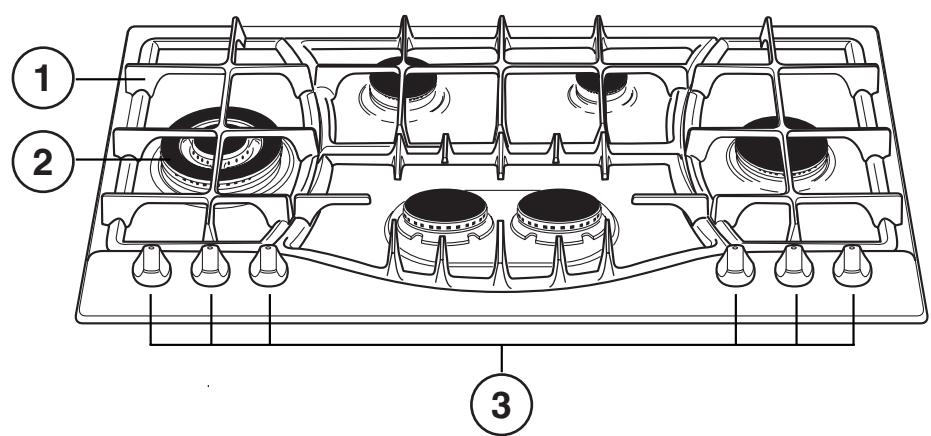

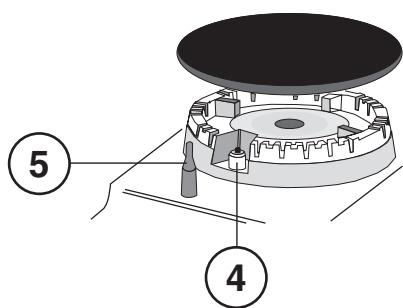

Vista de Conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA
2. QUEIMADORES A GÁS
3. Selectores de commandos dos QUEIMADOS A GÁS
4. Vela para acender os QUEIMADORES A GÁS

5. DISPOSITIVO DE SEGURANCA

6. Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diário do recipient e ser utilizado.

7. Selectores de commando dos QUEIMADORES A GÁS para a regulação da chama.
8. Vela para acender os QUEIMADORES A GÁS: permite o acendimento automatico do queimador escolhido.
9. DISPOSITIVO DE SEGURANÇA: no caso em que a chama se apague acidentalmente, interrompe a saísda do gás.

AR

jglal

aaleo jbi

aalil 1

jillydaleJellus.2

julalalal Jusil 3

! É importante guardar este folheto para poder consulá-lo a qualquer momento. No caso de vend,cessão ou mudança,assegure-se que o mesmo permanece com o aparecido para informar o novo proprietário sobre o funcionaamento e sobre as respectivas advertências.

! Leia com atençao as instruções: há informações importantes sobre a instalação, a utilização e a segurarça.

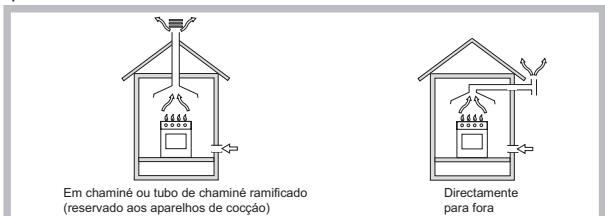

Posicionamento

!As embalagens não são brinquados para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).

!A instalacao deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalacao errada pode causar danos a pessoas, animais ou objectos.

! Este aparecido pode ser instalado e funciona somente em local permanentemente ventilado segundo a posicao de Normas em vigor. Devem ser observados os segentes requisitos:

• O local deve prever umsystema de descarga para o externo dos fumos de combustao, realizado mediante uma capa ou um ventilador eletrico que entre automaticamente em funcao cada vez que se acender o aparecido.

• Na cozinha delve haver umSYSTEM que possibilite um fluxo de ar necessario para uma combustao regular. O fluxo de ar necessario a combustao não deve ser inferior a 3m^3/h para kW de potencia instalada.

O Sistema pode ser realizado capturando o ar直接影响amente desde a parte externa do edificio atravês de um tubo deleo menos 100~cm^2 de secçãoutil que não se entupa acidentalmente.

OutroSYSTEMaposível,seria o de capturar o ar em forma indirecta,a partir de locais adjacentes que não constituiam partes comuns do imóvel,ambiente com perigo de incência, nem quartos de dormir,que possuem um conduto de ventilação comunicadora com a parte externa.

• Umautilização intensa e prolongada do aparecido pode precisar de arejamento adicular como, por exemplo, a abertura de uma janela ou umsystema mais eficaz,aumentando a potência de aspiração mecânia, se ja existente.
• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnam-se embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir abertas para fora, de maneira que possibitem o escomoamento para baixo dos eventuels escapes de gás. Portanto os cilindros de GLP, mesmo vexios ou parcialmente cheiros, não devem ser instalados nem guardados em lugares ou vões a)nivel mais baixo do que o solo (caves

etc.). É opportunodeerixar na cozinha apenas o cilindro送给utilizzato, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperatas superfiores a 50^

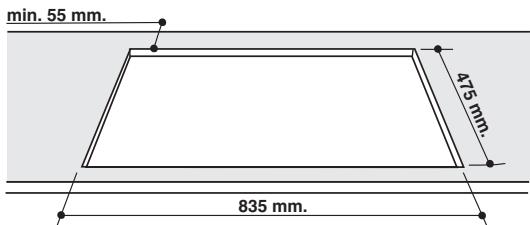

Encaixe

Para instalar correctamente o plano de cozedura é necessário obedecer as seguides regras:

• Os moveris situados ao lado, com alta superior aquela do plano de trabalho, devem ser situados ao menos 200mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dosproprios exaustores e, em todo o caso, a uma distência minima de 650 mm (veja a figura).
• Positionar as partes suspensasAdjacentes à capa em uma alta minima do top de 420 mm (veja a figura).

Se o plano de cozedura for instalado embaixo de una prateleira, estadeer estar pelo menos a 700~mm do plano de trabajo.

• O não do moverdefer ter as medias indicadas na figura.
  • há ganchos predeados que possibilitam prender o plano sobre um top desde 20 até 40 mm. de espessura. Para prender bem o plano é aconselhovel utilizes todos os ganchos que houver.

Antes da instalacao, retire as grelhas e os queimadores do plano de cozedura e vire-os, prestando atencao para nao danificar os termopares e as velas.

Aplique os vedantes fornecidos com o aparelho nos rebordos externos do plano de cozedura para impedir a passagem de ar, humidade e agua (ver figura).

Para uma aplicação correcta, assegoure de que as superficies a sigilar está

limpas, secas e sem oleo/gordura.

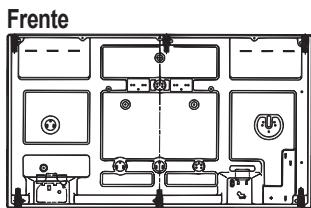

Esquema para prender os ganchos

Posão do gancho para H=20mm

Posão do gancho para H=30mm

Posão do gancho para H=40mm

Atras

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios".

• Se o plano de cozedura não for instalado sobre um fomó de encaixar, é necessário inserir um painei de madeira como isolamento. O mesmo deverá ser posicionado a uma distência minima de 20 mm da parte inferior do plano.

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferivel instalar oorno de maneira que apoie-se sobre das rivas de madeira, ou sobre uma tábia com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

No caso de instalação sobre umorno de encaixar sem ventilação forçada de arrefecimento, para consentir uma adequada ventilação no interior do|móvel devem ser asseguradas tomadas de ar de entrada e saía (veja as figuras).

Ligação électrique

Os planos equipados com cabo de alimentação de tres pôlos são predispostos para o Functionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placá de identificacao (situada na parte inferior do plano). A ligação à terra do cabo distinguhe-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eletrica do plano e a do forno precisam ser realizadas separamente, sera por razões de segurança eletrica, sera para fazer uma eventual remoçao doorno.

Ligação do cabo de fornecimento à rede electrica

Monte no cabo uma ficha em conformidade com as normas para a cargo indicada na placu de identificacao.

No caso de una ligação directa à rede, está necessário interpolar, entre o aparelho e a rede, um interruptor omnipolar com abertura minima entre os contactos de 3 mm. na dimensão certa para a cargo e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50^ a temperatura do ambiente.

I O的技术ico instalador é responsavel pela realizacao certa da ligaao eletrica e da obediencia das regras de seguranca.

Antes de effetuar a ligation, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a leição;
• a tomada tenha a capacidade de suportar a energia de potência da boa, indica na placar de identificacao;
• a tensão de alimentação está entre os valuores da placá de identificacao;
• a tomada está compatível com a ficha do aparecido. Em caso contrário, substitua a tomada ou a ficha; não empregue extensions nem tomadas

multiplas.

!DepoS de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
!O cabo não deve ser dobrado nem compromido.
! O cabo deveser verificado periodicamente e substituido somente por técnicos autorizados (veja a Assistência Tecnica).
!A Empresa exime-se de qualquer responsabilitadse se estas regras não foram obedecidas.

Ligação do gás

A ligação do aparecido à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente après ter controlado que o mesmo esteja regulado para o tipo de gás com o qual está alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo "Adaptação a不同类型icos de gás".

Em caso de alimentação com gás liquido de botija, usar reguladores de pressão em conformidade com as Normas Nacionalis em vigor.

! Para garantir um Functionamento seguro, uma utilização de energia apropriad e maior duração da aparenhagem, assegurar-se que a pressão de alimentação respeite os values indicados naabela 1 “Caracteristicas dos queimadores e dos bicos”.

Ligação com tubo rígido (cobre ou aço)

!A ligaçao doSYSTEMa de gásdeve ser realizada de maneira a não provocar solicitacoes de nenhum,genero ao aparelho.

Na rampa de alimentação do(APARALHOHAuna junta em "L"dirigivel, cuja retenção é assegurada por uma guarimacao. Se for preciso girar a uniao sera absolutamente necessario trocar a guarimacao de vedaoa (fornecida com o aparelho).A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilindrica.

Ligação com tubo flexível de aço inoxidável de parede continua com engates de rosca

A junta de entrada de gás no aparecido tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efetuada de maneira que o seu comprimento, em condições de maior extensão, não sera maior de 2.000 mm. quando a ligação estiver terminada, assegure-se de que o tubo metalico flexível não entre em contacto com as partes MQves ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guaricções de retenção em conformidade com os regulamentosnationais em vigor.

Controle daVEDA O

! Ao terminar a instalacao controlar aVEDAdo de todas as juntasutilizando umasoluacao de sabao e nunca uma chama.

Adaptação aos不同类型tipsodegás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), sera necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. Tire as grades do plano e solte os queimadores do lugar.
2. Desparafusar os bicos'utilizando uma chave a tubo de 7mm , e substituños con aqueles apropiados para o novo tipo de gás (verabela 1 "Caracteristicas dos queimadores e dos bicos").
3. Monte outra vez as partes, realizando estas operações na ordem contrária.
4. No final da operation, troque a velha etiqueta de calibragem por outra

corresponda ao novo tipo de gás utilizao, que se encontrar nos)nossoscentros de assistência técnica.

• RegULAção do ar primário dos queimadores
  Os queimadores não necessitam de qualquer regulacao de ar primario.
• RegULAÇÃO dos-minimos
• Coloque a tomeira na posicao de minimum;

1. Retire o selector e ajuste o parafuso de regulacao situado no interior ou ao lado da haste daorneira até obter uma很小a chama regular.

2. Verifique se ao girar rapidamente o botao da posicao de maior ate a de很小, os queimadores nao se apagam.

3. Nos apareiros equipados com dispositivo de segurar (termopar), em caso de não funciona do dispositivo com os queimadores no minimo,;aunte a capacidade dos propriços minimos mediante o parafuso de regulação.
4. Depois de realizar a regulacao, restabeleça os lacres situados nos 'bypass' com cera lacre ou materiais equivalentes.

! No caso dos gases liquidos, o parafuso de regulacao deve ser atarraxado ate o fundo.
! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gásutilizando que se acha nos)nossosCentros de Assistência Técnica.
! Se a pressão do gás utilizo for不同类型 (ou variavel) daquela prevista, é necessário instalar na tubagem de entrada um regulator de pressão (conforme as Normas Nacionais em vigor).

PLACA DAS CHARACTERISTICAS
Ligações eletricas	ver quadro das caracteristicas
CONCEPÇÃO ECOLógICA Este aparecido é em conformidade com as Regulamento UE no. 66/2014 integrando a Direcva 2009/125/CE. Regulamento EN 30-2-1

Characteristicas dos queimadores e bicos

Tabela 1

Queimador	Diàmetro (mm)	Potência tírmica kW (p.c.s.*)		By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacidade* g/h		Bico 1/100 (mm)	Capacidade* l/h
		Nominal	Reduzido			***	**
Rápido Reduzido (RR)	100	2.60	0.70	39	80	189	186	110 (Y)	248
Semi Rápido (S)	75	1.65	0.40	28	64	120	118	96 (Z)	157
Auxiliar (A)	55	1.00	0.40	28	50	73	71	71 (X)	95
Coroa Tripla (TC)	130	3.25	1.50	61	91	236	232	133 (Z)	309
Semi-Peixeira (SP)	-	1.50	0.70	39	60	109	107	88	143
Pressões de alimentação	Nominal (mbar) Minima (mbar) Mª (mbar)					28-30	37	20
						20	25	17
						35	45	25

• A 15°C e 1013,25 mbars-gás seco

** Propano

P.C.S. = 50,37 MJ/Kg.

*** Butano

P.C.S. = 49,47 MJ/Kg.

Natural

P.C.S. = 37,78 MJ/m³

PHN 961 TS/IX/A

Inicio e'utilização

! Em cada selector está indicada a posicao do queimador de gás correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da mesma maneira :

Apagado

Máximo

Minimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro, fosforo ou acendedor automatico, pressione e faça girar o selector escolhido no sentido anti-horário até a posicao de maior potencia.

Nos modelos dotados dePOSITivo de seguranca, é necessario manter circa de 2-3segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama.

Nos modelos dotados de vela para acender, para acender o queimador escolhido, pressionar e girar o selector correspondente no sentido anti-horário até a posção de maior potência.

! Se apagar-se acidentalmente a chama do queimador feche o botão de commando e tente acender novamente somente antes um minuto no-minimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “●”) na direção horária até que se apague.

Conselhos práticos para'utilisation dos queimadores

Para obter a maior performance é bom lembrar-se do segunte:

• Utilize recipientes adequados para cada um dos queimadores (veja aabela) com o objectivo de fazer que as chamas ultrapasssem o fundo dos recipientes.
  Utilize sempre recipientes de dato chato e com tampa.
• No momento em que começar a ferver, rode o botão para a posicao de minimo.

Queimador	Ø Diámetro Recipientes (cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Semi-Peixeira (SP)	16 - 20
Coroa Tripla (TC)	24 - 26

Para identificar o tipo de queimador, consulutar os desenhos aparecimentos no paragrafo "Caracteristicas dos queimadores e dos bicos".

• Para a maior estabilitad, verifie se os suportes dos recipientes de cozedura está posicionados corretemente e se cada recipiente está centroido no queimador.
• Verifique se as pegas dos recipientes de cozedura está alinhadas com uma das barras de apoio do suporte dos recipientes.
• Posicao as pegas dos recipientes de cozedura de modo que não se projodem para fora do lado dianteiro do plano de cozedura.

O aspecto mais variavel em termos de estabilitadade das panelas depende na maior das vezes da和个人ia panela (ou do seu posicionamento durante o uso). Panelas bem equilibradas, comundo

plano, centradas no queimador e com as pegas alinhadas com uma das linhas da grelha.Oferecem obviamente a maior estabilitidade.

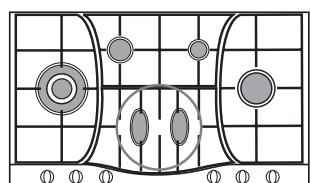

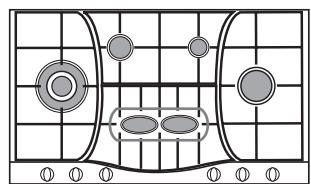

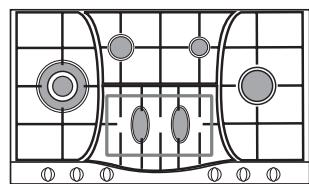

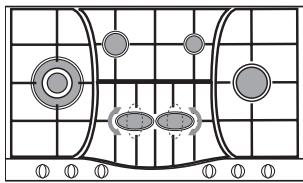

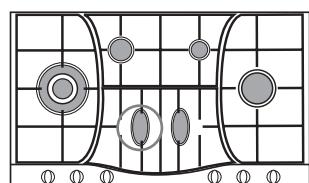

Conselhos práticos para a utilização dos queimadores principais "Semi-Peixeira"

Autilização dosinous queimadores como "Semi-Peixeira" de formato elétrico, giráveis de 90^ , proportiona ao plano uma maior flexibilitadé deutilização.

Para girar de 90^ os queimadores "Semi-Peixeira" é preciso proceder da mesma maneira:

• Certificar-se que os queimadores estejam frios.
• Alçar totalmente o queimador do seu lugar.
• Colocá-lo novamente no lugar na posção desejada.
• Certificado-se que os queimadores estjam na posicao correcta.

Especialmente osdoesqueimadorespodemserutilizadosjuntosouseparados,companelaesystemoetamanho differedes,da seguntemaneira：

• Queimador duplo com "Peixeira" para recipientes ovaris (Fig. A).
• Queimador duplo para chapa para bife ou recipientes rectangulares ou quadrado de tamanho minimo de 28 × 28 cm. (Fig. B)
• Queimador duplo para recipientes de grandes dimensoes (26 - 28 cm. de diametro) (Fig.C).
• Queimador simples para recipientes de tamanho médio (16 - 20 cm. de diametro) (Fig.D).

Fig. A

Fig. B

Fig. C

Fig. D

Precauções e conselhos

! Este aparecido foi个项目 e fabricado em conformidade com as normas internacionais de segurar. Estas advertencias são fomecidas por razões de segurar e devem ser lidas com atenção.

Segurarca geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• Para os apareiros a gás funcionalmente é necessário uma troça de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "Posicionamento" no momento da instalação".

• As instruções são validas somente para os País de destino para os quais os símbolos constam no livrete e na placá de identificacao do aparecido.

• Este aparecido foi concebido para utilizesçao de tipo não profissionai no ambito de moradas.

• Este aparecido não deve ser instalado ao ar livre, mesmo num sitei protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na区管委会 estiver descalço, ou se as suas mões ou pés estiverem molhados ou humidos.
• O aparecido deve ser utilisé para cozhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrente. Qualquer及其他o uso (como por exemplo, aquecedor de ambientes) deve ser considerado improprio e portanto perigoso. O fabricante não pode ser considerado responsavel por eventuels danos derivados de usos improprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes doorno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os.selectores estuem na posicao 一 ^ / 一 ^ quando não estiver autilizar o aparelho.
• Não puxe pelo cabo para deslugar a ficha da tomada elétrica, pegue pela ficha.
• Não realizé limpeza nem manutençao sem antes ter desligado a ficha da rede electrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Tecnica (veja a Assistência Tecnica).
• Nãoleiça tampa de vidro (se presente) com os queimadores ou a chapa electrica não estiverem quentes.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que está vigiladas por uma pessoa responsavel pela sua segança ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Não permita que as crianças brinquem com o aparelho.
• O aparecido não é destinado a ser colocado em funciona por meio de um temporizador externo ou por umsysteme de commando à distênciaeparado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/UE referente à gestão de resíduos de apareiros electricos e electrónicos (RAEE), prévê que os electrodométricos não devem ser escoados no fluxo normal dos resíduos solidos urbanos. Os apareiros desactualizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potecções danos para a Saúde humana e para o ambiente. O*símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatório de recôna separada.

Os consumidos devem contactar as autoridades locais ou os pontos de vendha para solicitar informacao referente ao local apropriadonoonde vem depositar os electrodomesticos velhos.

Economia e respeito do meio ambiente

• Cozinhar os seuis alimentos em panelas ou caçarolas fechadas com tampas bem ajustadas e uso o-minimo de agua possivel. Cozinhar com a tampa aberta aumentoaumentara ortemente oconsumo de energia.
• Usar exclusivamente panelas e caçarolas planas.
• Se estiver a cozinhar algo que demora muito tempo, é melhor usar uma panela de pressão, que é dou vez mais rápido e poupa um的方式来 energia.

Manutenção eeguardados

Desligar a corrente elektrica

Antes de realizar qualquer operacao, deslige o aparelho da alimentacao eletrica.

Limpar a superficie da plac

• Todas as partes de esmaltadas e de vidro, devem ser limpas com agua quente e uma solucao neutra.
• As superficies em aço inoxidavel podem ficar manchadas por água calcária ou detergentes agressivos, se ficarem em contacto com eles durante muito tempo. Qualquer alimento derramado (água, molho, café, etc.) delve ser limpo antes que seque.
• Limpe com água quente e detergente neutro e, de seguida, seque com um pano macio ou camurça. Retire a sujidade acumulada com produits de limpeza espécíficos para superficies de aço inoxidável.
• Limpe o aço inoxidavel apenas com um pano macio ou com uma esponja.
• Não utilizeiros abrasivos ou corrosivos,culos dos limpeza a base de cloro,ou esfregoes da louça.
• Não utilize aparelhos de limpeza a vapor.
• Não utilizeirosinflamáveis.
• Não deixe substâncias acidas ou alcalinas, tais como vinagre, mostarda, sal, acúcar ou sumo de limão, sobre a placá de fogão.

• Limpe s partes de esmaltadas e de vidro apenas com um pano macio ou com una esponja.
• Grelhas, tampas dos queimadores e queimadores, poder ser retirados para limpeza.
• Limpe-osmanualmente com agua quente e detergente não abrasivo, removendo quaisquer resíduos de alimentos e verificando se nenhum dos orificios do queimador está entupido.
• Enxague e seque.
• Torne a colocar os queimadores e as tampas corretemente nos respetivos locais.
• Quando tornar a colocar as grehos, certifique-se de que a area onde assentam a panelas está alinhada com o queimador.
• Os modelos equipados com isqueiro elétrico e disposito de segança, exigem uma limpeza mais aprofundada da extremidade do acendedor para garantiruma operação correta. Verifique estas partes frequentlye, se necessário, limpe-as com um pano humido. Quaisquer restos de alimentos devem ser retrados com um palito ou uma agulha.

! Para fazer danIFICAR o isqueiro eletrico, não o utilize quando os queimadores não estiverem instalados.

Manutenção das torneiras do gás

Com o tempo pode ocorro o caso de uma torneira que se bloqueie ou aparece dificuldades na rotação, portanto sera necessário substituir a torneira mesma.

!Esta operação deve ser efectuada por um técnico autorizzato pelo fabricador.

Anomalias e soluções

Pode acontecer do plano não funciona ou não funciona bem. Antes de chamar a assistência técnica, vejamos o que é POSSível fazer. Antes de mais nada, verifique que não Hajia interrupções nas redes de alimentação de gás e electricidade, especialmente se as torneiras do gás antes do plano está abertas.

O queimador não se acende ou a chama não é uniforme.

Foi controlo se:

• Não estou entupidos os furos de saída do gás do queimador.
• Não estrelados correcamente todos os componentes moveris que compoem o queimador.
• Ha correntes de ar nas proximas do plano.

A chama não permanece acesa nas versões com segança.

Foi controlo se:

• O botão não foi premido até o fundo.
• Não foivantidopremiodauteofundoobotaoduranteumtemposuficienteparaactivarodispositivodesegurarca.
• Não estampados os furos de saída do gás em correspondência ao disposito de segança.

O queimador em posicao de minimum nao permanece aceso.

Foi controlo se:

• Não entupidos os furos de saída do gás.
• Hé correntes de ar nas proximidades do plano.
  A regulação do minimum não está correcta.

Os recipientes são instáveis.

Foi controlo se:

• O[fundo do recipienté éperfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa elétrica.
• As grades foram invertidas.

AR

gall 1 jll l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l l

（y）

jglal g jg jn bbsa 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

aaiy siaai ai yai aai ai yai ai yai ai

1/2 aIgai gai i 1000 1gai y 1000

aaii aaii gai i jgai jgi

#

Jgalaalalalalalalalalalalalalalalalalalalalalalalalalalal

1.2

jilil jilil jilil jilil

ailll lgl 111111111111111111111111111111111

jgl 1) jell lgl f gill joc hdo gllg yol 7 uol c llo p s iudy c gall a .2 (a gl g

J 3
J
J
J
J
J

gally gall gll sbu

ballyl billy

i 1

2 1
