FIH 16760 TOS BK - Exaustor de cozinha TEKA - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	Teka
Modelo	FIH 16760 TOS BK
Cor	Preto (BK)
Instalação	De parede
Distância mínima de segurança	650 mm (pode variar conforme as instruções da placa de cozimento)
Alimentação elétrica	Tensão da rede (ver placa de identificação)
Diâmetro da saída de ar	120 mm mínimo
Número de velocidades	4 (1, 2, 3, intensiva temporizada a 6 min)
Função de paragem diferida	Sim (15 minutos)
Função FreshAir	Sim (ciclo de 24 h: 10 min/h à velocidade 1)
Bloqueio do teclado	Sim
Indicador de saturação dos filtros	Sim (após 152 horas de funcionamento)
Tipo de filtro de gordura	Metálico lavável (na máquina de lavar loiça)
Tipo de filtro de carvão	Regenerável (opcional, conforme modelo)
Manutenção dos filtros de gordura	A cada 2 meses ou mais frequentemente
Manutenção do exaustor	Pano húmido e detergente neutro
Classe de eficiência energética	Não especificado
Nível sonoro	Não especificado

Perguntas frequentes - FIH 16760 TOS BK TEKA

Qual é a distância mínima de segurança entre o exaustor e a placa de cozimento?

A distância mínima de segurança é de 650 mm. Se as instruções da placa de cozimento a gás especificarem uma distância superior, respeite essa distância.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses (ou mais frequentemente em caso de uso intensivo). Podem ser lavados na máquina de lavar loiça ou à mão com um detergente neutro.

Como reiniciar o alarme de saturação dos filtros?

Quando o ecrã apresentar F (após 152 horas de funcionamento), prima a tecla B durante cerca de 3 segundos. O ecrã apresentará então 8 três vezes, confirmando o reinício.

Posso usar o exaustor com uma placa de cozimento a gás?

Sim, desde que o ambiente seja adequadamente ventilado e a pressão negativa não exceda 0,04 mbar. O exaustor não deve ser ligado a um conduto de fumo utilizado por aparelhos de combustão.

O que fazer se o cabo de alimentação estiver danificado?

Não utilize o aparelho. Contacte o fabricante ou um técnico autorizado para o substituir.

Como ativar a função de bloqueio do teclado?

Prima a tecla A durante cerca de 3 segundos (motor desligado). Aparece um símbolo de bloqueio. Para desativar, repita a operação.

O que é a função FreshAir?

A função FreshAir ativa o motor na primeira velocidade durante 10 minutos a cada hora, num ciclo de 24 horas. Para ativar, mantenha a tecla D pressionada durante cerca de 3 segundos.

Como usar a função de paragem diferida?

Prima a tecla D para ativar a paragem diferida: o motor parará automaticamente após 15 minutos. Esta função não pode ser ativada em velocidade intensiva.

Posso instalar o exaustor em versão recirculação?

Sim, o exaustor é concebido para funcionar em evacuação ou recirculação. Para recirculação, um filtro de carvão (regenerável) deve ser instalado.

O que fazer se o ecrã apresentar 'b'?

'b' indica a velocidade intensiva, que se desativa automaticamente após 6 minutos. Também pode premir a tecla A para parar o motor.

MANUAL DE UTILIZADOR FIH 16760 TOS BK TEKA

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.

• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.

• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.

• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.
• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).
• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.
• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo

de aparelhos de combustão alimentados a gás ou outros combustíveis.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regula-mentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).

- Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.

- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas

com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.

- Vigie as crianças, certificando-se de que não brinquem com o aparelho.

- O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

- Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.

- Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros

combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).

• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.
• Este exaustor pode ser usado em combinação com uma placa de cozinha a gás com as seguintes caraterísticas:

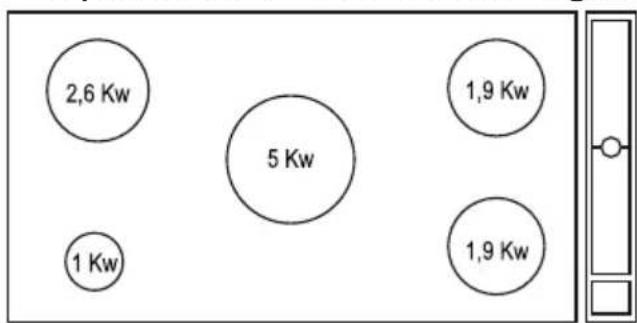

• Potência máxima total 12,4 kW.
• 5 queimadores conforme figura.

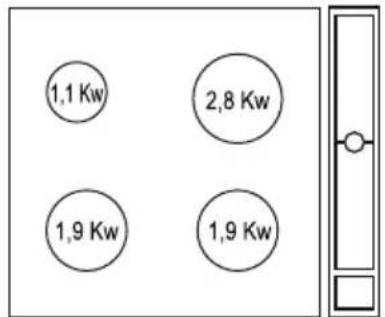

- Potência máxima total 7,7 kW. - 4 queimadores conforme figura.

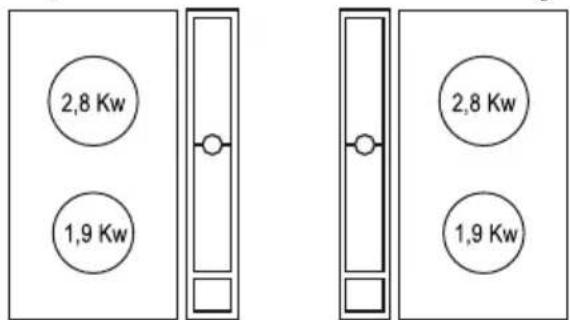

- Potência máxima total 4,7 kW. - 2 queimadores conforme figura.

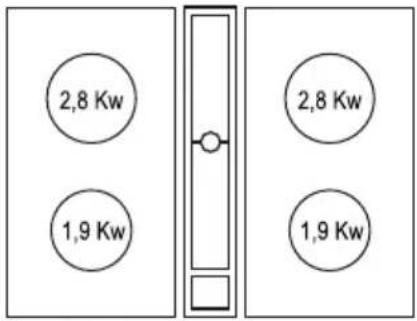

- Potência máxima total 9,4 kW. - 2 queimadores conforme figura.

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

• O filtro de odor de Carvão Ativado pode ser regenerado. Siga as instruções fornecidas no próprio jogo quanto ao método de regeneração e prazos de substituição.

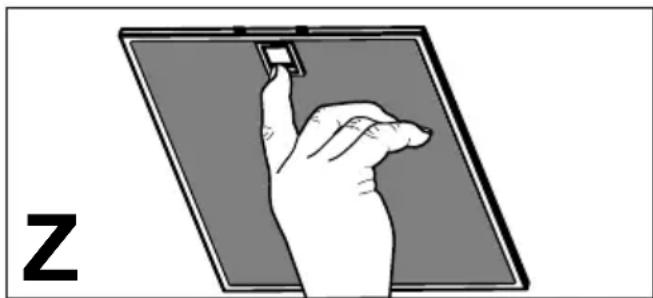

• Os filtros antigordura devem ser limpos cada 2 meses de funcionamento, ou com maior frequência no caso de uso muito intenso, e podem ser lavados na máquina de lavar louça (Z).

- Limpe o exaustor com um pano húmido e detergente líquido neutro.

4. COMANDOS

Tecla	Função	Visor
A	Liga / desliga o motor na primeira velocidade.	Exibe 1
	Pressionado durante 3 segundos Ativa / desativa o modo de Bloqueio do teclado.Estes sinais só são visíveis com o motor desligado.	Exibe [IMAGE]
B	Diminui a Velocidade do motor passando por 4 etapas: b - 3 - 2 - b = Velocidade intensiva cronometrada para 6 minutos.	1Exibe 1, 2, 3 ou b
	Com o alarme de filtros em andamento, pode-se redefinir o alarme ao pressionar a tecla por cerca de 3 segundos. Estes sinais só são visíveis com o motor desligado.	Exibe 8 por três vezes
C	Aumenta a Velocidade do motor passando por 4 etapas: 1 - 2 - 3 - bb = Velocidade intensiva cronometrada para 6 minutos.	Exibe 1, 2, 3 ou b
D	Função de AtrasoAtiva / desativa a função Atraso para desligar o motor após 15 minutos.Esta função não pode ser ativada durante a Velocidade Intensiva.Esta função desativa-se após 15 minutos ou pressionando o botão Motor OFF.	Exibe o símbolo [IMAGE]
	Função Fresh - Ambiente sem odores por 24 horasMantenha pressionado por cerca de 3 segundos para ativar / desativar a função FreshAir (Ar fresco). A função FreshAir ativa o motor na primeira velocidade durante 10 minutos a cada hora, durante um ciclo de 24 horas.Esta função é desativada após 24 horas ou ao pressionar o botão Motor OFF.	Exibe uma animação [ ]
E O	símbolo indicado acende-se quando a função Atraso está ativa.	[IMAGE] Aceso / apagado
F	O símbolo indicado acende-se após 152 horas de funcionamento, indicando o alarme de saturação dos filtros (ambos os filtros devem ser verificados: filtro de gordura e filtro regenerativo). O Visor exibe F.	[IMAGE] Aceso / apagado
G	O símbolo indicado acende-se quando a função de bloqueio do teclado está ativa.	[IMAGE] Aceso / apagado
