42UB820V - Televisor LG - Manual de utilização gratuito

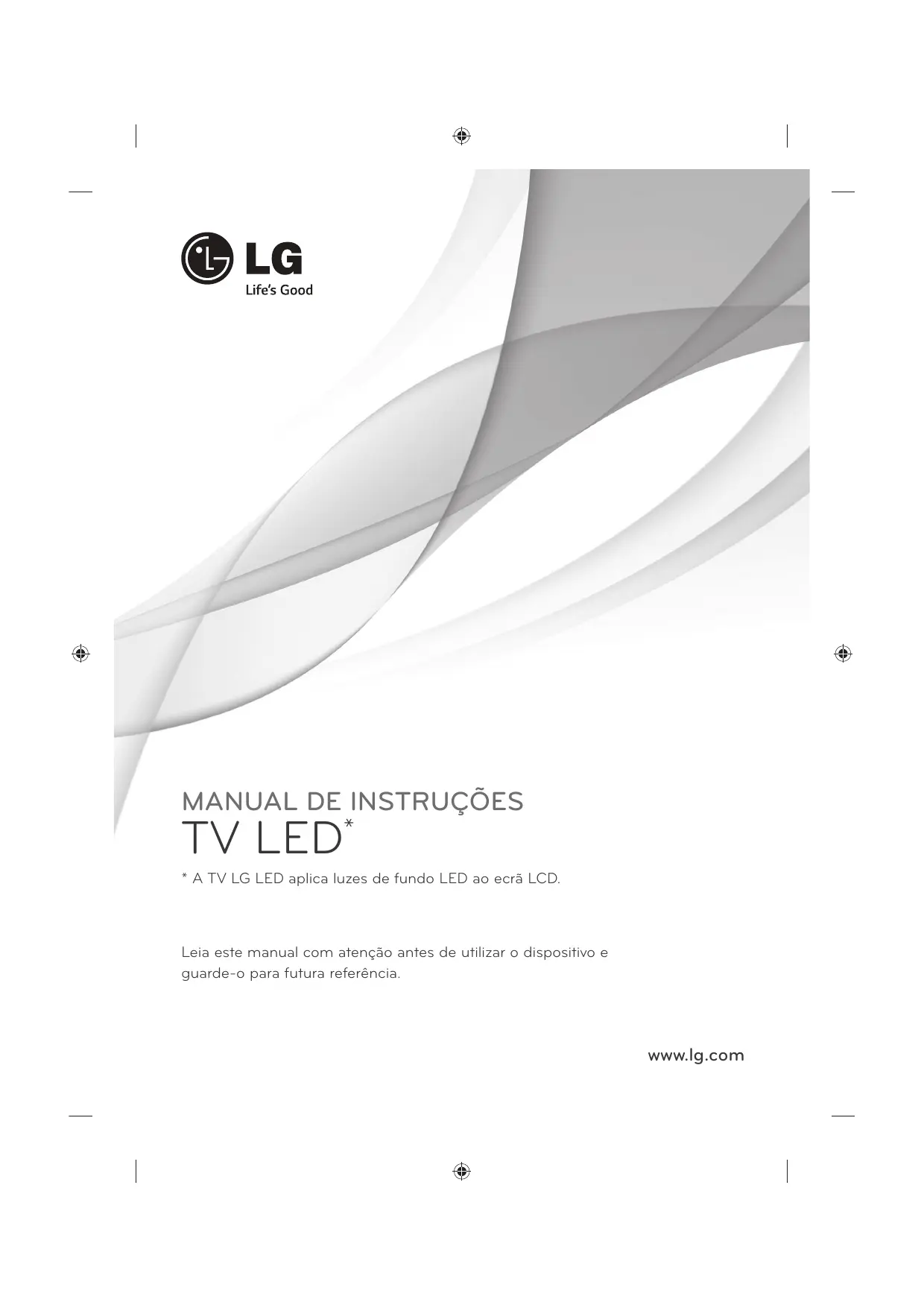

MANUAL DE UTILIZADOR 42UB820V LG

• A TV LG LED aplica luzes de fundo LED ao ecrã LCD. Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futura referência. www.lg.com

- Ver imagens em 3D (apenas para modelos 3D)

PROCEDIMENTO DE INSTALAÇÃO

MONTAGEM E PREPARAÇÃO

Desembalar Objectos adquiridos em separado Peças e botões - Utilizar o botão Joystick Levantar e deslocar a TV Montar numa mesa Montar na parede

Registar o controlo remoto Magic Como utilizar o controlo remoto Magic Precauções a ter em conta quando utilizar o controlo remoto Magic

Limpar a TV - Ecrã, estrutura, caixa e suporte - Cabo de alimentação

RESOLUÇÃO DE PROBLEMAS

UTILIZADOR y Se ignorar a mensagem de aviso, poderá sofrer lesões graves e existe a possibilidade de acidente ou morte. ATENÇÃO y Se ignorar a mensagem de atenção, poderá sofrer lesões ligeiras ou o produto poderá ficar danificado. NOTA y A nota ajuda-o a compreender e a utilizar o produto com segurança. Leia atentamente a nota antes de utilizar o produto. LICENÇAS / NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO / CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLO EXTERNO

LICENÇAS As licenças suportadas podem ser diferentes consoante o modelo. Para mais informações sobre as licenças, visite www.lg.com. NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO Para obter o código fonte incluído neste produto ao abrigo da GPL, LGPL, MPL e outras licenças de código aberto visite http://opensource.lge.com . Além do código fonte, pode transferir todas as condições da licença referidas, renúncias de garantia e avisos de direitos de autor. A LG Electronics também irá fornecer-lhe um código aberto em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para opensource@lge.com. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto. 3DUDREWHULQIRUPDo}HVVREUHDFRQ¿JXUDomRGRGLVSRVLWLYRGHFRPDQGRH[WHUQRYLVLWHwww.lg.com. PORTUGUÊS

CONFIGURAÇÃO DO DISPOSITIVO DE CONTROLO

Leia atentamente estas precauções de segurança antes de utilizar o produto. AVISO y Não coloque a TV nem o controlo remoto nos seguintes ambientes: - Um local exposto à luz directa do sol - Um local com humidade elevada, como p. ex. uma casa de banho - Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor - Próximo de balcões de cozinha ou humidificadores, onde possam facilmente ficar expostos a vapor ou óleo - Uma área exposta à chuva ou ao vento - Próximo de recipientes com água, como p. ex. jarras Caso contrário, isto poderá provocar um incêndio, choque eléctrico, avaria ou deformações no produto. y Não coloque o produto onde possa ficar exposto ao pó. Isto pode provocar perigo de incêndio. y A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sempre operacional e disponível. PORTUGUÊS y Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver húmido ou coberto com poeira, seque a tomada por completo ou limpe a poeira. Pode sofrer um choque eléctrico devido ao excesso de humidade. y Certifique-se de que liga o cabo de alimentação à corrente de terra. (Excepto dispositivo que não estejam ligados à terra.) Pode sofrer um choque eléctrico ou ferimentos. y Fixe totalmente o cabo de alimentação. Se o cabo de alimentação não ficar totalmente fixo, isto poderá provocar um incêndio. y Certifique-se de que o cabo de alimentação não entra em contacto com objectos quentes, como p. ex. um aquecedor. Isto poderá provocar um incêndio ou risco de choque eléctrico. y Não coloque um objecto pesado ou o próprio produto em cima de cabos de alimentação. Caso contrário, poderá provocar um incêndio ou um choque eléctrico.

y Dobre o cabo da antena dentro e fora do edifício para evitar a entrada da chuva. Isto poderá resultar em danos provocados pela água dentro do produto e pode provocar um choque eléctrico. y Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV. Isto poderá provocar um incêndio ou um choque eléctrico. y Não ligue demasiados aparelhos eléctricos num único bloco de tomadas eléctricas. Caso contrário, isto poderá provocar um incêndio devido ao sobreaquecimento. y Não deixe cair o produto nem deixe que este caia acidentalmente ao ligar aparelhos externos. Caso contrário, poderá provocar ferimentos ou danos do produto. Des icca

y Mantenha o material dissecador da embalagem ou a película de vinil fora do alcance das crianças. O material dissecador é nocivo se for ingerido. Em caso de ingestão acidental, deve-se forçar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais próximo. Além disso, a película de vinil pode provocar asfixia. Mantenha-a fora do alcance das crianças. y Não deixe os seus filhos treparem ou agarrarem-se à TV. Caso contrário, a TV pode cair, provocando ferimentos graves. y Não insira um condutor (tal como uma vareta metálica) numa das extremidades do cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada na parede. Não deve também tocar no cabo de alimentação depois de o ligar ao terminal de entrada na parede. Pode sofrer um choque eléctrico. (Dependendo do modelo) y Não coloque nem guarde substâncias inflamáveis perto do produto. Existe um risco de explosão ou incêndio devido a um manuseamento negligente das substâncias inflamáveis. y Não deixe cair objectos metálicos como p. ex. moedas, ganchos de cabelo, varetas ou arames para dentro do produto, nem objectos inflamáveis como p. ex. papel ou fósforos. As crianças têm de prestar uma atenção especial. Existe o perigo de choque eléctrico, incêndio ou ferimentos. Se deixar cair um objecto estranho dentro do produto, desligue o cabo de alimentação e entre em contacto com o centro de assistência. y Não pulverize água no produto nem o esfregue com uma substância inflamável (diluente ou benzeno). Se o fizer, poderá dar origem a incêndios ou choques eléctricos. PORTUGUÊS y Elimine as pilhas usadas com cuidado para evitar que uma criança as ingira. Se uma criança ingerir pilhas usadas, leve-a imediatamente a um médico.

y Evite que o produto sofra choques de impactos, a queda de objectos para dentro do produto, nem bata no ecrã com nada. Pode sofrer ferimentos ou o produto pode ficar danificado. y Nunca toque neste produto nem na antena durante um trovão ou relâmpagos. Pode sofrer um choque eléctrico. y Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve abrir as janelas e garantir uma ventilação suficiente. Uma faísca pode dar origem a um incêndio ou queimaduras. y Não desmontar, reparar ou modificar o produto sem ajuda de um especialista. Se o fizer, poderá dar origem a incêndios ou choques eléctricos. Contacte o centro de assistência para qualquer verificação, calibração ou reparação. y Se ocorrer uma das seguintes situações, desligue o produto imediatamente da tomada e entre em contacto com o seu serviço de assistência local. - O produto sofre um choque de impacto - O produto ficou danificado - Objectos estranhos entraram no produto - O produto deita fumo ou tem um cheiro estranho Isto poderá provocar um incêndio ou um choque eléctrico. PORTUGUÊS y Se não utilizar o produto durante um longo período de tempo, desligue a ficha da tomada. A acumulação de pó pode provocar um incêndio ou a deterioração do isolamento pode provocar fugas eléctricas, choques eléctricos ou incêndios. y O aparelho não deve ser exposto a gotas ou salpicos e não devem ser colocados objectos com líquidos, tal como vasos, em cima do aparelho. y Não instale o produto numa parede, caso corra o risco de ficar exposto a óleo ou fumo gorduroso. Isto poderá danificar o produto e provocar a respectiva queda. ATENÇÃO y Instale o produto num local que não esteja exposto a ondas de rádio. y Deve garantir uma distância satisfatória entre uma antena exterior e as linhas eléctricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um choque eléctrico.

y Não instale o produto em locais como p. ex. prateleiras instáveis ou superfícies inclinadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente. Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produto. y Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o produto pode cair, provocando ferimentos graves. y Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças opcionais) na parte de trás do produto. Se instalar a TV com o suporte de montagem da parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair. y Deve utilizar exclusivamente acessórios/fixações especificados pelo fabricante. y Consulte um técnico especializado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque eléctrico. y Recomendamos manter uma distância mínima equivalente a 2-7x ao tamanho diagonal do ecrã para ver TV. Se vir TV durante longos períodos de tempo, a sua visão pode ficar desfocada. y Utilize apenas os tipos de pilhas especificadas. Pode provocar danos no controlo remoto. y As pilhas não devem ser expostas a um calor excessivo. Mantenha-as longe da luz solar directa, lareiras e aquecedores eléctricos. y NÃO coloque pilhas não recarregáveis no carregador. y Certifique-se de que não existem objectos entre o controlo remoto e o respectivo sensor. y O sinal do controlo remoto pode sofre perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão. y Ao ligar dispositivos externos, como p. ex. consolas de jogos de vídeo, certifique-se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produto. y Não ligue/desligue o produto retirando/colocando a ficha da tomada. (Não utilize a ficha eléctrica como interruptor.) Isto poderá provocar danos mecânicos ou choques eléctricos. PORTUGUÊS y Não misture pilhas novas com usadas. Pode provocar sobreaquecimento e fuga nas baterias.

y Siga as seguintes instruções de instalação para evitar o sobreaquecimento do produto. - A distância entre o produto e a parede deve ser superior a 10 cm. - Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário). - Não instale o produto em cima de alcatifas ou almofadas. - Certifique-se de que ventilação não fica obstruída por uma toalha ou uma cortina. Caso contrário, isto poderá provocar um incêndio. y Tenha cuidado para não tocar nas aberturas de ventilação quando assistir a televisão durante períodos prolongados, uma vez que estas podem aquecer. Isto não afecta o funcionamento ou o desempenho do produto. y Deve verificar periodicamente o cabo do seu aparelho. Se parecer estar danificado ou deteriorado, deve desligá-lo, deixar de utilizar o aparelho e dirigir-se a um técnico de assistência autorizado para o substituir por um cabo idêntico. y Evite a acumulação de pó nos pinos da ficha ou na tomada. Isto pode provocar perigo de incêndio. y Proteja o cabo de alimentação contra danos físicos ou mecânicos, como ser torcido, dobrado, comprimido, entalado numa porta ou pisado. Preste atenção às fichas, às tomadas eléctricas e ao ponto em que o cabo sai do aparelho. PORTUGUÊS y Não exerça uma pressão forte sobre o painel com uma mão ou um objecto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos. y Evite tocar no ecrã ou manter os dedos em contacto com o ecrã durante longos períodos de tempo. Ao fazê-lo pode produzir alguns efeitos de distorção temporários no ecrã. y Quando limpar o produto e respectivos componentes, desligue primeiro a ficha da tomada e limpe-o com um pano suave. Se exercer uma pressão forte, pode riscar ou descolorar o aparelho. Não pulverize água nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automóveis, abrasivos ou cera, benzeno, álcool, etc., ou outros materiais que possam danificar o produto e o respectivo painel. Caso contrário, isto poderá provocar um incêndio, choque eléctrico ou danos no produto (deformação, corrosão ou fracturas). y Se o aparelho estiver ligado à tomada de parede, este não se desliga da fonte de alimentação CA mesmo que desligue o aparelho através do interruptor. y Pegue na ficha para desligar o cabo. Se os fios dentro do cabo de alimentação estiverem desligado, isto poderá provocar um incêndio. y Ao mudar o produto de sítio, deve desligar primeiro a alimentação. Depois, desligue os cabos de alimentação, os cabos da antena e todos os cabos de ligação. A TV ou o cabo de alimentação podem ficar danificados, podendo provocar um risco de incêndio ou um choque eléctrico.

y Ao desembalar ou mudar o produto de sítio, deve trabalhar em conjunto com outra pessoa porque o produto é pesado. Caso contrário, poderá provocar ferimentos. y Contacte o centro de assistência uma vez por ano para limpar os componentes internos do projector. O pó acumulado pode provocar avarias mecânicas. y Para reparações, contacte a assistência técnica qualificada. É necessária a reparação se o aparelho sofreu quaisquer danos, tais como danos no cabo de alimentação ou na ficha de ligação, em caso de derrame de líquidos ou queda de objectos sobre o aparelho, se este foi exposto à chuva ou humidade, se não funcionar correctamente ou se tiver caído ao chão. y Se verificar que o equipamento está frio, pode ocorrer uma ligeira oscilação quando for ligado. Isto é normal, não há nada de errado com o equipamento. y O painel é um produto de alta tecnologia com uma resolução de dois milhões a seis milhões de pixéis. Poderá ver pequenos pontos pretos e/ ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produto esteja avariado nem afecta o desempenho nem a fiabilidade do produto. Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso. y A visualização de uma imagem fixa (p. ex. logótipo de um canal, menu no ecrã, cena de um jogo de vídeo) durante um longo período de tempo pode danificar o ecrã, resultando na retenção da imagem, fenómeno este conhecido como fixação da imagem. A garantia do produto não abrange a fixação da imagem. Para evitar a ocorrência deste fenómeno, evite visualizar uma imagem fixa no ecrã da sua televisão por um período de tempo prolongado (2 ou mais horas para LCD, 1 ou mais horas para plasma). Se vir a TV com uma proporção de 4:3 por um período de tempo prolongado, poderá resultar na fixação da imagem nas margens do painel. Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso. y Som gerado Estalidos: os estalidos que pode ouvir ao ver ou desligar a TV são gerados pela contracção termoplástica, resultante da temperatura e da humidade. Este ruído é comum em produtos que exijam uma deformação térmica. Zumbido no circuito eléctrico/painel: um circuito de comutação de alta velocidade, responsável por fornecer uma grande quantidade de corrente para colocar um produto em funcionamento, gera um ruído de baixo nível. Varia em função do produto. O som que é gerado não afecta o desempenho nem a fiabilidade do produto. PORTUGUÊS y O painel pode apresentar uma luminosidade ou uma cor diferente em função da sua posição de visualização (esquerda/direita/cima/baixo). Este fenómeno deve-se às características do painel. Não tem a ver com o desempenho do produto nem significa uma avaria.

Ver imagens em 3D (apenas para modelos 3D) AVISO Ambiente de visualização y Duração de visualização - Ao ver conteúdos 3D, deve fazer uma pausa de 5-15 minutos a cada hora. A visualização de conteúdos 3D durante um longo período de tempo pode provocar dores de cabeça, fadiga ou cansaço dos olhos. Pessoas com ataques de fotossensibilização ou doenças crónicas y Alguns utilizadores podem ter um ataque ou apresentar outros sintomas anormais quando expostos a uma luz intermitente ou um padrão particular dos conteúdos 3D. y Não veja vídeos 3D se sentir náuseas, estiver grávida e/ou tiver uma doença crónica como p. ex. epilepsia, problemas cardíacos, hipertensão/hipotensão, etc. y Os conteúdos 3D não são recomendados para pessoas que sofram de “cegueira estéreo” ou “anomalia estéreo”. Podem ver imagens duplas ou sentir desconforto na visualização. y Se tiver estrabismo, ambliopia ou astigmatismo, pode ter problemas em detectar a profundidade e ¿FDUIDFLOPHQWHFDQVDGRGHYLGRjVLPDJHQVGXSODV$FRQVHOKDVHID]HUSDXVDVPDLVIUHTXHQWHVGR que um adulto normal. y Se a sua visão variar entre o seu olho direito e o seu olho esquerdo, teste a sua visão antes de ver conteúdos 3D. PORTUGUÊS Sintomas que exigem interromper ou abster-se de ver conteúdos 3D y Não veja conteúdos 3D se se sentir cansado ou com falta de sono, excesso de trabalho ou ébrio. y Se tiver estes sintomas, pare de usar/ver conteúdos 3D e descanse até o sintoma passar. - Consulte o seu médico se os sintomas continuarem. Os sintomas podem incluir dores de cabeça, dores no globo ocular, tonturas, náuseas, palpitações, visão desfocada, desconforto, imagem dupla, desconforto ou cansaço visual.

ATENÇÃO Ambiente de visualização y Distância de visualização - Mantenha uma distância mínima equivalente ao dobro do tamanho diagonal do ecrã para ver conteúdos 3D. Se sentir desconforto ao ver conteúdos 3D, afaste-se mais da TV. Idade de visualização y Bebés/crianças - A utilização/visualização de conteúdo 3D por crianças de idade inferior a 6 anos é proibida. - Visto que a sua visão ainda se encontra em desenvolvimento, as crianças com idade inferior a 10 anos podem reagir com exagero ou ficar demasiado excitadas (por exemplo, podem tentar tocar no ecrã ou tentar entrar para dentro dele). É necessário prestar uma atenção especial a crianças que vejam conteúdos 3D, devendo ser sempre supervisionadas. - As crianças têm uma maior disparidade binocular de apresentações em 3D do que os adultos, visto que a distância entre os seus olhos é inferior à dos adultos. Por esta razão, vêem uma maior profundidade estereoscópica em comparação com os adultos para a mesma imagem 3D. y Adolescentes - Os adolescentes com idade inferior a 19 anos podem ter uma reacção sensível devido à estimulação da luz dos conteúdos 3D. Aconselhe-os a evitarem ver conteúdos 3D durante longos períodos de tempo se estiverem cansados. y Idosos - Em comparação com os jovens, os idosos podem ver menos o efeito 3D. Não se devem aproximar mais da TV do que a distância recomendada.

Deve usar óculos 3D da LG. Caso contrário, poderá não conseguir ver vídeos 3D correctamente. Não utilize os óculos 3D em vez dos seus óculos normais, de sol ou de protecção. $XWLOL]DomRGHyFXORV'PRGL¿FDGRVSRGHFDQVDURVROKRVRXGLVWRUFHUDLPDJHP 1mRPDQWHQKDRVVHXVyFXORV'DWHPSHUDWXUDVH[WUHPDPHQWHDOWDVRXEDL[DV6HR¿]HU¿FDUmR deformados. y 2VyFXORV'VmRIUiJHLVH¿FDPFRPULVFRVIDFLOPHQWH8WLOL]HVHPSUHXPSDQRPDFLRHOLPSRSDUD OLPSDUDVOHQWHV1mRULVTXHDVOHQWHVGRVyFXORV'FRPREMHFWRVD¿DGRVQHPXWLOL]HSURGXWRV químicos para as limpar. PORTUGUÊS Cuidados a ter com óculos 3D

PROCEDIMENTO DE INSTALAÇÃO / MONTAGEM E PREPARAÇÃO NOTA y A imagem indicada pode diferir da sua TV. y A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual. y Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar. y Poderão ser adicionadas novas funcionalidades a esta TV no futuro. y A TV pode ser colocada em modo de espera para reduzir o consumo eléctrico. Se não vir televisão durante algum tempo, o aparelho deve ser desligado para reduzir o consumo de energia. y A energia consumida durante a utilização pode ser significativamente reduzida se o nível de luminosidade da imagem for reduzido, diminuindo assim o custo geral de funcionamento.

PROCEDIMENTO DE INSTALAÇÃO

$EUDDHPEDODJHPHFHUWL¿TXHVHGHTXHHVWmRLQFOXtGRVWRGRVRVDFHVVyULRV Instale o suporte na TV. Ligue um dispositivo externo à TV. &HUWL¿TXHVHGHTXHDOLJDomRGHUHGHVHHQFRQWUDGLVSRQtYHO Apenas pode utilizar as funções de rede da TV quando é efectuada a ligação de rede.

MONTAGEM E PREPARAÇÃO

Desembalar PORTUGUÊS 9HUL¿TXHVHDFDL[DGRSURGXWRFRQWpPRVLWHQVDEDL[RGHVFULWRV6HIDOWDUHPDOJXQVDFHVVyULRVFRQWDFWH o fornecedor local onde comprou o produto. As ilustrações deste manual podem ser diferentes do produto e do item reais. ATENÇÃO y Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum item pirateado. y Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia. y Alguns modelos incluem uma película fina no ecrã e esta não deve ser removida. NOTA y Os itens fornecidos com o produto podem ser diferentes consoante o modelo. y As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio devido à actualização das funções do produto. y Para uma ligação optimizada, os cabos HDMI e os dispositivos USB devem ter chanfraduras com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.

FREEZE RATIO Controlo remoto e pilhas (AAA) (Dependendo do modelo) O controlo remoto não estará incluído em todos os mercados de vendas. (Consulte a p. 21, 22) Controlo remoto Magic, pilhas (AA) (Apenas UB80**, UB82**, UB83**) (Consulte a p. 23) Manual de instruções Cabo de alimentação Óculos de cinema 3D O número de óculos 3D pode variar em função do modelo ou do país. (Apenas UB83**) Suporte do cabo (Consulte a p. A-5) Corpo do suporte/Base do suporte (Apenas UB83**-ZB) (Consulte a p. A-4) Base do suporte (Apenas UB83**-ZG) (Consulte a p. A-3) Abraçadeiras para cabos 2 de cada (Consulte a p. A-5) PORTUGUÊS VyULRVFRQWDFWH ntes do produto

MONTAGEM E PREPARAÇÃO

MONTAGEM E PREPARAÇÃO

Cabo Scart fêmea (Consulte a p. A-32) Cabo composto fêmea (Consulte a p. A-19, A-21) Cabo componente fêmea (Consulte a p. A-19) Parafusos do suporte 8 de cada, M4 x L20 (Apenas UB83**-ZB) (Consulte a p. A-4) 4 de cada, M4 x L20 (Apenas UB80**, UB82**) (Consulte a p. A-3) Parafusos do suporte 4 de cada, M4 x L21 (Apenas UB83**-ZG) (Consulte a p. A-3) núcleo de ferrite (Dependendo do modelo) PORTUGUÊS Base do suporte (Apenas UB80**, UB82**) (Consulte a p. A-3) NOTA Como utilizar o núcleo de ferrite (Dependendo do modelo) y Utilize o núcleo de ferrite para reduzir a interferência electromagnética no cabo LAN. Enrole o cabo LAN no núcleo de ferrite uma vez. Coloque o núcleo de ferrite junto à TV. [Secção transversal do núcleo de ferrite] [à TV] [al dispositivo externo] núcleo de ferrite

MONTAGEM E PREPARAÇÃO

Objectos adquiridos em separado 2VLWHQVYHQGLGRVVHSDUDGDPHQWHSRGHPVHUDOWHUDGRVRXPRGL¿FDGRVSDUDPHOKRUDUDTXDOLGDGHVHP TXDOTXHUQRWL¿FDomRSUpYLD Contacte o seu revendedor para comprar estes objectos. Estes aparelhos só funcionam com determinados modelos. AG-F***DP Óculos Dual Play (Reprodução upla) AG-F*** Óculos de cinema 3D AN-VC5** Câmara para chamadas de vídeo Dispositivo áudio da LG Compatibilidade UB82** UB80** AN-MR500 Remoto Magic UB83** AG-F***DP Óculos Dual Play (Reprodução upla)

AN-VC5** Câmara para chamadas de vídeo

Dispositivo áudio da

O nome ou design do modelo podem ser alterados consoante a actualização das funções do produto, circunstâncias do fabricante ou políticas. PORTUGUÊS AN-MR500 Remoto Magic

MONTAGEM E PREPARAÇÃO

Peças e botões Tipo C : UB83**-ZG Tipo A : UB83**-ZB Imagem Colunas Imagem Colunas Sensor de telecomando e sensor inteligente1 Indicador de potência Sensor de telecomando e sensor inteligente1 Indicador de potência Botão Joystick2 Botão Joystick2 PORTUGUÊS Tipo B : UB80**, UB82** Imagem Colunas Sensor de telecomando e sensor inteligente1 Indicador de potência Botão Joystick2 1 Sensor inteligente - Ajusta a qualidade da imagem de acordo com o ambiente circundante. 2 Botão Joystick - Este botão situa-se atrás do ecrã da TV.

MONTAGEM E PREPARAÇÃO

NOTA y Pode definir o indicador de potência para ligado ou desligado, seleccionando OPÇÃO nos menus principais. Utilizar o botão Joystick Pode utilizar facilmente as funções da TV premindo ou movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita. Funções básicas Ligar Quando a TV está desligada, coloque o dedo no botão joystick, prima uma vez e solte-o. Desligar Quando a TV está ligada, coloque o dedo no botão joystick, prima uma vez durante alguns segundos e solte-o. (No entanto, caso o botão Menu seja visível no ecrã, ao manter premido o botão joystick poderá sair do menu.) Controlo do Volume Se colocar o dedo no botão joystick e o empurrar para a esquerda ou para a direita, pode ajustar o nível do volume como pretender. Controlo de programas Se colocar o dedo no botão joystick e o empurrar para cima ou para baixo, pode percorrer os programas gravados como pretender. PORTUGUÊS NOTA y Ao passar o dedo sobre o botão joystick e o empurrar para cima, para baixo, para a esquerda ou para a direita, tenha cuidado para não premir o botão joystick. Se premir o botão joystick primeiro, não pode ajustar o nível de volume e os programas guardados. Ajustar o Menu Com a TV ligada, prima o botão joystick uma vez. Pode ajustar os itens do Menu( , , , ) movendo o botão joystick para cima, para baixo, para a esquerda ou para a direita. TV desligada Desliga a alimentação. Definições Permite aceder ao menu principal. Fechar Apaga as apresentações no ecrã e volta à visualização de TV. Lista de entrada Altera a fonte de entrada.

MONTAGEM E PREPARAÇÃO

Levantar e deslocar a TV Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta ¿TXHULVFDGDRXGDQL¿FDGDHSDUDJDUDQWLUXP transporte seguro independentemente do seu tipo ou tamanho. y Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas. y Quando transportar a TV à mão, segure-a conforme mostrado na seguinte ilustração. ATENÇÃO y Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã. y Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original. y Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos. y Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos. PORTUGUÊS y Segure nas partes superior e inferior da TV FRP¿UPH]D&HUWL¿TXHVHGHTXHQmRDJDUUD na parte transparente, nas colunas ou na área da grelha das colunas. y Quando transportar a TV, não a exponha a solavancos ou vibração excessiva. y Quando transportar a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita. y Não aplique pressão excessiva que provoque dobras/curvaturas na estrutura GHHQTXDGUDPHQWRMiTXHSRGHGDQL¿FDUR ecrã. y Ao manusear a TV, tenha cuidado para não GDQL¿FDURERWmRMR\VWLFNVDOLHQWH

MONTAGEM E PREPARAÇÃO

Montar numa mesa 1 /HYDQWHHLQFOLQHD79DWpHVWD¿FDUQDSRVLomR vertical na mesa. - Deixe um espaço livre de 10 cm (no mínimo) em relação à parede para uma ventilação adequada.

Fixar a TV numa parede (Esta função não está disponível para todos os modelos.) 10 cm

10 c 10 cm 10 cm 10 cm 2 Ligue o cabo de alimentação a uma tomada eléctrica. ATENÇÃO ATENÇÃO y Não deixe que as crianças trepem ou se pendurem na TV. NOTA y Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV. y Suporte, parafusos e cordéis não estão incluídos. Pode obter acessórios adicionais através do seu fornecedor. PORTUGUÊS y Não coloque a TV próxima ou sobre fontes de calor, pois isto pode dar origem a um incêndio ou outros danos. 1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV. - Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos. 2 Monte os suportes de parede com os parafusos na parede. Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV. 3 $SHUWH¿UPHPHQWHRVSDUDIXVRVFRPROKDODRV suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana.

MONTAGEM E PREPARAÇÃO

Montar na parede Suporte de montagem na parede MSW240 Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de construção, consulte SHVVRDOTXDOL¿FDGR A LG recomenda que a montagem na parede

VHMDH[HFXWDGDSRUXPSUR¿VVLRQDOTXDOL¿FDGR

Recomendamos a utilização do suporte de montagem na parede da LG. Se não utilizar o suporte de montagem na parede da LG, utilize um suporte de montagem na SDUHGHQRTXDORDSDUHOKR¿TXHEHPVHJXURj SDUHGHWHQGRHVSDoRVX¿FLHQWHSDUDSHUPLWLUD ligação de dispositivos externos. LSW240B LSW440B

para a parede que cumpram a norma VESA. As dimensões padrão dos kits de montagem na parede são descritas na tabela seguinte.

Desligue primeiro a alimentação antes de deslocar ou instalar a TV. Caso contrário, pode ocorrer um choque eléctrico. Se instalar a TV no tecto ou numa parede inclinada, o aparelho poderá cair e provocar ferimentos graves. Utilize um suporte de montagem na parede autorizado pela LG e contacte o representante local ou pessoal qualificado. Não aperte demasiado os parafusos, pois isso pode danificar a TV e anular a garantia. Utilize parafusos e suportes de montagem na parede que cumpram a norma VESA. Os danos materiais ou ferimentos causados por uma má utilização ou pelo uso de um acessório inadequado não estão cobertos pela garantia. Objectos adquiridos em separado (Suporte de montagem na parede) 49/55UB83** 49/55UB82** VESA (A x B) 400 x 400 Parafuso padrão Número de parafu- 4 sos Suporte de monta- LSW440B MSW240 gem na parede Modelo 42UB82** 40UB80** 200 x 200

LSW240B MSW240 NOTA y Utilize os parafusos indicados nas especificações para parafusos da norma VESA. y O kit de montagem na parede inclui um manual de instalação e as peças necessárias. y O suporte de montagem na parede é opcional. Pode obter acessórios adicionais através do seu fornecedor local. y O comprimento dos parafusos pode ser diferente consoante o suporte de montagem na parede. Certifique-se de que utiliza parafusos com o comprimento correcto. y Para mais informações, consulte o manual fornecido com o suporte de montagem na parede. CONTROLO REMOTO

CONTROLO REMOTO As descrições deste manual baseiam-se nos botões do controlo remoto. Leia cuidadosamente este manual e utilize correctamente a TV. Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Para remover as pilhas, execute as acções de instalação pela ordem inversa.

ATENÇÃO y Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto. y O controlo remoto não estará incluído em todos os mercados de vendas. Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV. (Em função do modelo) TV/ RAD SUBTITLE Q.MENU INPUT

REC/ Permite visualizar informações acerca do programa 2 INFO actual e ecrã. (Em função do modelo) Utilizado apenas para ver vídeo 3D. (Em função do modelo) MUTE Silencia todos os sons. Percorre os programas ou canais guardados. PAGE Desloca-se para o ecrã anterior ou seguinte. SETTINGS Acede aos menus principais. SMART Acede aos menus Home. MY APPS Mostra a lista de aplicações.

BOTÕES DE TELETEXTO (

TEXT, T.OPT) Estes botões são utilizados para o teletexto. Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções. OK Selecciona menus ou opções e confirma as introduções do utilizador. BACK Regressa ao nível anterior. EXIT Apaga as apresentações no ecrã e volta à visualização de TV. 3 APP/ Selecciona a fonte de menu de TV MHP. (Apenas Itália) (Em função do modelo) 3 AD Ao premir o botão AD, a função de descrições de áudio é activada. (Em função do modelo) REC/ Inicia a gravação e apresenta o menu de gravação. (apenas no modelo de suporte Time MachineReady) LIVE TV Volta para TV em Directo. Botões de controlo ( ) Controla os menus de conteúdo Premium, Time MachineReady ou SmartShare ou os dispositivos compatíveis com SIMPLINK (USB, SIMPLINK ou Time MachineReady). 4 Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus. ( : Vermelho, : Verde, : Amarelo, : Azul) PORTUGUÊS 1.@ 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9wxyz Q.VIEW LIST 0 (ALIMENTAÇÃO) Liga ou desliga a TV. TV/RAD Selecciona os canais de rádio, televisão e programa DTV. SUBTITLE Remarca a legenda preferencial no modo digital. Q.MENU Acede aos menus rápidos. GUIDE Mostra o manual do programa. 1 AD Ao premir o botão AD, a função de descrições de áudio é activada. (Em função do modelo) Permite visualizar informações acerca do programa 1 INFO actual e ecrã. (Em função do modelo) INPUT Altera a fonte de entrada. LIST Acede à lista de programas gravados. (Espaço) Abre um espaço vazio no teclado do ecrã. (Em função do modelo) Q.VIEW Regressa ao canal visualizado anteriormente. Ajusta o nível de volume. FAV Acede à lista de canais favoritos.

CONTROLO REMOTO (Em função do modelo) (ALIMENTAÇÃO) Liga ou desliga a TV. SUBTITLE Remarca a legenda preferencial no modo digital. RATIO Redimensiona uma imagem. INPUT Altera a fonte de entrada. RATIO INPUT TV/ RAD SUBTITLE Selecciona os canais de rádio, televisão e programa DTV. TV/RAD LIST Acede à lista de programas gravados. (Espaço) Abre um espaço vazio no teclado do ecrã. 1.,;@ 2 abc 3 def Q.VIEW Regressa ao canal visualizado anteriormente. 4 ghi 5 jkl 6 mno Ajusta o nível de volume. FAV Acede à lista de canais favoritos. 7pqrs 8 tuv 9wxyz LIST

GUIDE INFO PAGE INFO MUTE Percorre os programas ou canais guardados. Desloca-se para o ecrã anterior ou seguinte. Permite visualizar informações acerca do programa actual e ecrã. SMART Acede aos menus Home. SMART MY APPS MY APPS Mostra a lista de aplicações. Botões de navegação (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções. OK Selecciona menus ou opções e confirma as introduções do utilizador.

PORTUGUÊS BACK Regressa ao nível anterior. BACK SETTINGS EXIT SETTINGS Acede aos menus principais.

EXIT Apaga as apresentações no ecrã e volta à visualização de TV. TEXT T.OPT Q.MENU LIVE TV REC/ SLEEP

1 Botões coloridos Estes permitem aceder a funções especiais em alguns dos : Vermelho, : Verde, : Amarelo, : Azul) menus. ( 2 BOTÕES DE TELETEXTO Estes botões são utilizados para o teletexto. APP/ LIVE TV Volta para TV em Directo. Q. MENU Acede aos menus rápidos. ) Controla os menus de conteúdo Botões de controlo ( Premium, Time MachineReady ou SmartShare ou os dispositivos compatíveis com SIMPLINK (USB, SIMPLINK ou Time MachineReady). REC/ Inicia a gravação e apresenta o menu de gravação. (apenas no modelo de suporte Time MachineReady) SLEEP Define o temporizador para desligar. AD Ao premir o botão AD, a função de descrições de áudio é activada. APP/ Selecciona a fonte de menu de TV MHP. (Apenas Itália) (Em função do modelo)

Este item não está disponível para todos os modelos. Quando aparecer a mensagem “As pilhas do controlo remoto Magic estão gastas. Substitua as pilhas.”, deve substituir as pilhas. Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (AA de 1,5 V) fazendo corresponder as extremidades com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias. Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV. Para remover as pilhas, execute as acções de instalação pela ordem inversa. ATENÇÃO y Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto. (Apena UB83**, UB82**, UB80**) (Voltar) Regressa ao nível anterior. (ALIMENTAÇÃO) Liga ou desliga a TV. Roda (OK) Prima o centro do botão de roda para seleccionar um menu. Pode mudar de programa ou de canal e percorrer o menu usando o botão de roda. Botões coloridos Estes permitem aceder a funções especiais em alguns dos menus. : Vermelho, : Verde, : Amarelo, : Azul) Ajusta o nível de volume. (Reconhecimento de voz) (Dependendo do modelo)

Percorre os programas ou canais guardados. / INPUT Apresenta o Controlo remoto do ecrã.

• Acede ao menu do Comando Universal. (Dependendo do modelo)
• Manter o botão INPUT premido apresenta um menu para seleccionar um dispositivo externo ligado à TV. Utilizado para a visualização de vídeo 3D.(apenas para modelos 3D) (DESATIVAR SOM) Silencia todos os sons.
• Ao manter premido o botão , a função de descrições de áudio é activada. (Dependendo do modelo) PORTUGUÊS Botões de navegação (cima/baixo/esquerda/direita) Prima os botões para cima, para baixo, para a esquerda ou para a direita para percorrer o menu. Se premir os botões , , ou enquanto o ponteiro está a ser utilizado, este desaparece do ecrã e o Comando Magic funciona como um comando normal. Para voltar a apresentar o ponteiro no ecrã, mova o Comando Magic para a esquerda/direita. (Home) Acede ao menu Home. (SAIR para EM DIRECTO) Alterna entre a transmissão (antena) e as várias entradas.

Como anular o registo do Comando Magic Reconhecimento de voz (Dependendo do modelo) É necessária uma ligação de rede para utilizar a função de reconhecimento de voz.

Prima o botão Reconhecimento de voz. Diga o que pretende quando a janela de voz aparecer no lado esquerdo do ecrã da TV. ‡ O reconhecimento de voz poderá falhar se falar muito depressa ou muito devagar. ‡ Não utilize o Comando Magic a mais de 10 cm do rosto. ‡ O reconhecimento pode varias dependendo de características como (voz, pronúncia, entoação e velocidade de fala) e meio envolvente (ruídos de fundo e volume da televisão). Registar o controlo remoto Magic PORTUGUÊS Como registar o Comando Magic Para utilizar o Comando Magic, primeiro tem de emparelhá-lo com a sua TV. (Roda) 1 Coloque as pilhas no Comando Magic e ligue a TV. 2 Aponte o comando Magic para Roda a TV e prima o botão (OK) no comando. » Se a TV não conseguir registar o Comando Magic, tente novamente depois de desligar e voltar a ligar a TV. (Voltar) (Home) Pressione os botões (Voltar) (Home) em simultâneo durante cinco segundos para desemparelhar o Comando Magic da TV.

Manter o botão (SAIR para EM DIRECTO) premido permite-lhe cancelar e anular o registo do Comando Magic de uma só vez. Como utilizar o controlo remoto Magic y Mova o Comando Magic ligeiramente para a direita e para a esquerda ou prima os botões (Home), INPUT, para apresentar o ponteiro no ecrã. » O ponteiro será apresentado quando mover o botão de roda. (Dependendo do modelo) y Se o ponteiro não tiver sido utilizado durante um determinado período de tempo ou o Comando Magic for colocado numa superfície plana, o ponteiro desaparece. y Se o ponteiro não se mover como desejado, mova o comando Magic para a esquerda e para a direita. O ponteiro move-se para o centro do ecrã. y Devido às suas funcionalidades adicionais, o Comando Magic gasta as pilhas mais rapidamente do que um comando normal. FUNÇÕES DO CONTROLO REMOTO MAGIC / COMO UTILIZAR O GUIA DO UTILIZADOR Precauções a ter em conta quando utilizar o controlo remoto Magic y Utilize o comando dentro do intervalo especificado (até 10 metros). Poderão ocorrer falhas na comunicação se utilizar o dispositivo fora da área de cobertura ou se existirem obstáculos na área de cobertura. y Poderão ocorrer falhas na comunicação dependendo dos acessórios. Dispositivos como um microondas ou LAN sem fios funcionam na mesma banda de frequência (2,4 GHz) que o Comando Magic. Isto poderá causar falhas na comunicação. y O Comando Magic poderá não funcionar correctamente se um router sem fios (AP) se encontrar a menos de 1 metro da TV. O seu router sem fios deve estar a mais de 1 metro de distância da TV. y Não desmonte as pilhas nem as sujeite a fontes de calor. y Não deixe cair as pilhas. Evite choques extremos nas pilhas. y Inserir as pilhas de forma errada pode resultar em explosão.

DO UTILIZADOR O Guia do Utilizador permite um acesso mais fácil às informações detalhadas da TV. (Home) para aceder ao 1 Prima o botão menu Home (Página Inicial Inteligente). 2 Selecione DEFINIÇÕESĺ683257( 3 Seleccione Manual do Utilizador e carregue no botão Roda(OK). SUPORTE Teste de som Teste de Imagem 3D Teste de sinal Info do produto/serviço Inicialização da Aplicação Documentos Legais Manual do Utilizador PORTUGUÊS

MANUTENÇÃO / RESOLUÇÃO DE PROBLEMAS

MANUTENÇÃO Limpar a TV Limpe regularmente a TV para manter o melhor desempenho e prolongar a vida útil do aparelho. ATENÇÃO y Não se esqueça de primeiro desligar a alimentação, e desligar o cabo de alimentação da tomada eléctrica e todos os outros cabos. y Quando a TV ficar sem supervisão ou não for utilizada durante um longo período de tempo, desligue o cabo de alimentação da tomada eléctrica para evitar possíveis danos devidos a relâmpagos ou picos de corrente. Ecrã, estrutura, caixa e suporte y Para remover o pó ou sujidade ligeira, limpe a superfície com um pano seco, limpo e macio. y Para remover a sujidade maior, limpe a superfície com um pano macio humedecido com água limpa ou um detergente suave diluído. Em seguida, limpe de imediato com um pano seco. ATENÇÃO y Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã. y Não pressione, esfregue nem arranhe a superfície do ecrã com as unhas ou algum objecto afiado, pois pode provocar riscos no ecrã e distorções na imagem. y Não utilize produtos químicos, pois podem danificar o produto. y Não pulverize líquidos na superfície. A entrada de água na TV poderá resultar em incêndios, choques eléctricos ou avarias. PORTUGUÊS Cabo de alimentação Remova regularmente a acumulação de pó ou sujidade no cabo de alimentação.

RESOLUÇÃO DE PROBLEMAS

Problema Não é possível controlar a TV com o controlo remoto. Não é apresentada nenhuma imagem e não é ouvido nenhum som. A TV desliga-se repentinamente. Ao ligar ao PC (HDMI/ DVI), é apresentada a mensagem “Sem sinal” ou “Formato inválido”. Solução y Verifique o sensor do controlo remoto no aparelho e tente novamente. y Verifique se há algum obstáculo entre o aparelho e o controlo remoto. y Verifique se as pilhas ainda estão boas e correctamente instaladas ( com ,

com y Verifique se o produto está ligado. y Verifique se o cabo de alimentação está ligado a uma tomada eléctrica. y Verifique se há algum problema com a tomada eléctrica, ligando outros dispositivos a esta. y Verifique as definições do controlo de alimentação. A alimentação pode ter sido interrompida. y Verifique se a função Suspensão Autom. (Em função do modelo) / Temporizador / Hora desligar está activada nas definições de HORAS. y Se a TV estiver ligada sem sinal, esta desliga-se automaticamente após 15 minutos de inactividade. y Desligue/ligue a TV com o controlo remoto. y Volte a ligar o cabo HDMI. y Reinicie o PC com a TV ligada. ESPECIFICAÇÕES

ESPECIFICAÇÕES Especificações do Módulo sem fios (LGSBW41) LAN sem fios Padrão IEEE 802.11a/b/g/n Intervalo de frequência Potência de saída (máx.) 2400 a 2483.5 MHz 5150 a 5250 MHz 5725 a 5850 MHz (Para países fora da União Europeia) 802.11a: 13 dBm 802.11b: 15 dBm 802.11g: 14 dBm 802.11n - 2.4GHz: 16 dBm 802.11n - 5GHz: 16 dBm Bluetooth Padrão Versão de Bluetooth 3.0 Intervalo de frequência 2400 ~ 2483.5 MHz Potência de saída (máx.) 10 dBm ou inferior y Como o canal de banda utilizado pelo país pode ser diferente, o utilizador não pode alterar nem ajustar a frequência de funcionamento e este produto está configurado para a tabela de frequências regionais. y Este dispositivo deve ser instalado e utilizado a uma distância mínima de 20 cm entre o dispositivo e o corpo. Esta frase serve de declaração geral à ponderação do ambiente de utilização.
