MANUAL DE UTILIZADOR 37LS5600 LG

Leia este manual com atenção antes de utilizar o dispositivo e guarde-o para futura referência.

ÍNDICE

3 LICENÇAS

3 NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO

4 INSTRUÇÕES DE SEGURANÇA

10 - Ver imagens em 3D (apenas para modelos 3D)

12 PROCEDIMENTO DE INSTALAÇÃO

12 MONTAGEM E PREPARAÇÃO

12 Desembalar

15 Objectos adquiridos em separado

16 Peças e botões

17 Levantar e deslocar a TV

17 Montar numa mesa

20 Montagem numa mesa

21 CONTROLO REMOTO

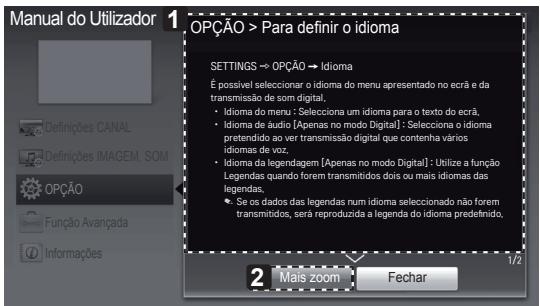

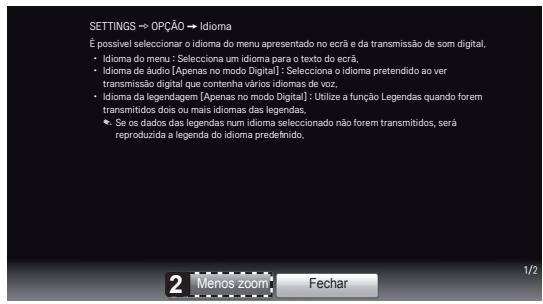

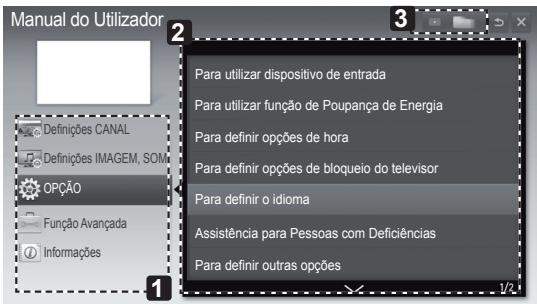

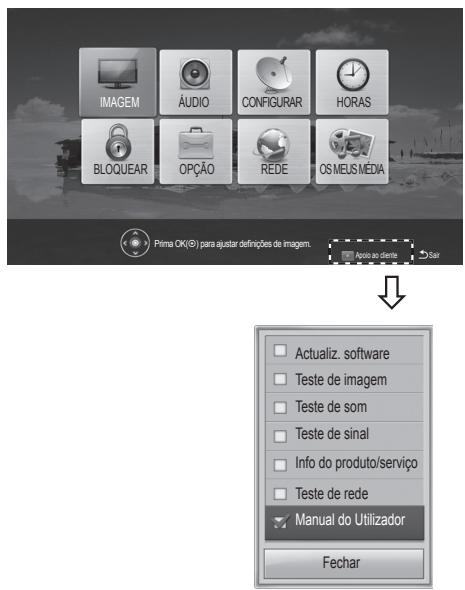

23 COMO UTILIZAR O GUIA DO UTILIZADOR

24 MANUTENÇÃO

24 Limpar a TV

24 - Ecrã, estrutura, caixa e suporte

24 - Cabo de alimentação

24 RESOLUÇÃO DE PROBLEMAS

AVISO

- Se ignorar a mensagem de aviso, poderá sofrer lesões graves e existe a possibilidade de acidente ou morte.

ATENÇÃO

- Se ignorar a mensagem de atenção, poderá sofrer lesões ligeiras ou o produto poderá ficar danificado.

NOTA

- A nota ajuda-o a compreender e a utilizar o produto com segurança. Leia atentamente a nota antes de utilizar o produto.

LICENÇAS

As licenças suportadas podem ser diferentes consoante o modelo. Para mais informações sobre as licenças, visite www.lg.com.

DOLBY®

DIGITAL PLUS PULSE

Fabricado sob licença da Dolby Laboratories. “Dolby”, bem como o símbolo D duplo, são marcas comerciais da Dolby Laboratories.

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, o logótipo HDMI e High-Definition Multimedia Interface são marcas comerciais ou marcas registadas da HDMI Licensing LLC.

DIVX™

HD

ACERCA DE VÍDEO DIVX: DivX® é um formato de vídeo digital criado pela DivX, LLC, uma subsidiária da Rovi Corporation. Este é um dispositivo DivX Certified® oficial que reproduz vídeo DivX. Visite divx.com para mais informações e ferramentas de software para converter os seus ficheiros para vídeo DivX.

ACERCA DE DIVX VIDEO-ON-DEMAND: este dispositivo DivX Certified® tem de estar registado para reproduzir filmes DivX Video-on-Demand (VOD) adquiridos. Para obter o seu código de registo, localize a secção DivX VOD no menu de configuração do dispositivo. Aceda a vod.divx.com para obter mais informações sobre como concluir o seu registo.

“DivX Certified® para reproduzir vídeo DivX® em HD até 1080p, incluindo conteúdo premium.”

"DivX®, DivX Certified® e os logótipos associados são marcas comerciais da Rovi Corporation ou das suas subsidiárias e são utilizados sob licença".

"Abrangidas por uma ou mais das seguintes patentes dos E.U.A.:" 7,295,673; 7,460,668; 7,515,710; 7,519,274"

NOTAS SOBRE SOFTWARE DE CÓDIGO ABERTO

Para obter o código fonte incluído neste produto ao abrigo da GPL, LGPL, MPL e outras licenças de código aberto visite http://opensource.lge.com.

Além do código fonte, pode transferir todas as condições da licença referidas, renúncias de garantia e avisos de direitos de autor.

A LG Electronics também irá fornecer-lhe um código aberto em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do suporte, envio e processamento, mediante pedido por e-mail para [e-mail]. Esta oferta é válida por 3 (três) anos a partir da data de aquisição do produto.

INSTRUÇÕES DE SEGURANÇA

Leia atentamente estas precauções de segurança antes de utilizar o produto.

AVISO

• Não coloque a TV nem o controlo remoto nos seguintes ambientes:
• Um local exposto à luz directa do sol
• Um local com humidade elevada, como p. ex. uma casa de banho
• Próximo de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor
• Próximo de balcões de cozinha ou humidificadores, onde possam facilmente ficar expostos a vapor ou óleo
• Uma área exposta à chuva ou ao vento
• Próximo de recipientes com água, como p. ex. jarras
  Caso contrário, isto poderá provocar um incêndio, choque eléctrico, avaria ou deformações no produto.

- Não coloque o produto onde possa ficar exposto ao pó. Isto pode provocar perigo de incêndio.

- A tomada de parede é o dispositivo de desconexão. A tomada tem de estar sempre operacional e disponível.

- Não toque na tomada com as mãos molhadas. Além disso, se o pino do cabo estiver húmido ou coberto com poeira, seque a tomada por completo ou limpe a poeira. Pode sofrer um choque eléctrico devido ao excesso de humidade.

- Certifique-se de que liga o cabo de alimentação à corrente de terra. (Excepto dispositivo que não estejam ligados à terra.) Pode sofrer um choque eléctrico ou ferimentos.

- Fixe totalmente o cabo de alimentação. Se o cabo de alimentação não ficar totalmente fixo, isto poderá provocar um incêndio.

- Certifique-se de que o cabo de alimentação não entra em contacto com objectos quentes, como p. ex. um aquecedor. Isto poderá provocar um incêndio ou risco de choque eléctrico.

- Não coloque um objecto pesado ou o próprio produto em cima de cabos de alimentação. Caso contrário, poderá provocar um incêndio ou um choque eléctrico.

- Dobre o cabo da antena dentro e fora do edifício para evitar a entrada da chuva. Isto poderá resultar em danos provocados pela água dentro do produto e pode provocar um choque eléctrico.

- Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV. Isto poderá provocar um incêndio ou um choque eléctrico.

	• Não ligue demasiados aparelhos eléctricos num único bloco de tomadas eléctricas.Caso contrário, isto poderá provocar um incêndio devido ao sobreaquecimento.
	• Não deixe cair o produto nem deixe que este caia acidentalmente ao ligar aparelhos externos.Caso contrário, poderá provocar ferimentos ou danos do produto.
	• Mantenha o material dissecador da embalagem ou a película de vinil fora do alcance das crianças.O material dissecador é nocivo se for ingerido. Em caso de ingestão acidental, deve-se forçar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais próximo. Além disso, a película de vinil pode provocar asfixia. Mantenha-a fora do alcance das crianças.
	• Não deixe os seus filhos treparem ou agarrarem-se à TV.Caso contrário, a TV pode cair, provocando ferimentos graves.
	• Elimine as pilhas usadas com cuidado para evitar que uma criança as ingira.Se uma criança ingerir pilhas usadas, leve-a imediatamente a um médico.
	• Não insira um condutor (tal como uma vareta metálica) numa das extremidades do cabo de alimentação se a outra extremidade estiver ligada ao terminal de entrada na parede. Não deve também tocar no cabo de alimentação depois de o ligar ao terminal de entrada na parede.Pode sofrer um choque eléctrico. (Dependendo do modelo)
	• Não coloque nem guarde substâncias inflamáveis perto do produto.Existe um risco de explosão ou incêndio devido a um manuseamento negligente das substâncias inflamáveis.
	• Não deixe cair objectos metálicos como p. ex. moedas, ganchos de cabelo, varetas ou arames para dentro do produto, nem objectos inflamáveis como p. ex. papel ou fósforos. As crianças têm de prestar uma atenção especial.Existe o perigo de choque eléctrico, incêndio ou ferimentos. Se deixar cair um objecto estranho dentro do produto, desligue o cabo de alimentação e entre em contacto com o centro de assistência.
	• Não pulverize água no produto nem o esfregue com uma substância inflamável (diluente ou benzeno). Se o fizer, poderá dar origem a incêndios ou choques eléctricos.
	• Evite que o produto sofra choques de impactos, a queda de objectos para dentro do produto, nem bata no ecrã com nada.Pode sofrer ferimentos ou o produto pode ficar danificado.
	• Nunca toque neste produto nem na antena durante um trovão ou relâmpagos.Pode sofrer um choque eléctrico.
	• Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve abrir as janelas e garantir uma ventilação suficiente.Uma faísca pode dar origem a um incêndio ou queimaduras.
	Não desmontar, reparar ou modificar o produto sem ajuda de um especialista.Se o fizer, poderá dar origem a incêndios ou choques eléctricos.Contacte o centro de assistência para qualquer verificação, calibração ou reparação.
	Se ocorrer uma das seguintes situações, desligue o produto imediatamente da tomada e entre em contacto com o seu serviço de assistência local.- O produto sofre um choque de impacto- O produto ficou danificado- Objectos estranhos entraram no produto- O produto deita fumo ou tem um cheiro estranholsto poderá provocar um incêndio ou um choque eléctrico.
	Se não utilizar o produto durante um longo período de tempo, desligue a ficha da tomada.A acumulação de pó pode provocar um incêndio ou a deterioração do isolamento pode provocar fugas eléctricas, choques eléctricos ou incêndios.
	O aparelho não deve ser exposto a gotas ou salpicos e não devem ser colocados objectos com líquidos, tal como vasos, em cima do aparelho.

ATENÇÃO

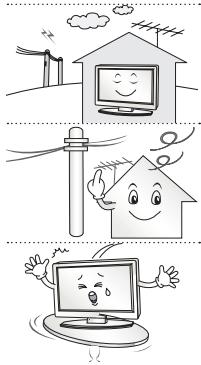

- Instale o produto num local que não esteja exposto a ondas de rádio.

- Deve garantir uma distância satisfatória entre uma antena exterior e as linhas eléctricas para evitar que a antena toque nestas, mesmo se cair. Isto pode provocar um choque eléctrico.

- Não instale o produto em locais como p. ex. prateleiras instáveis ou superfícies inclinadas. Deve evitar também locais sujeitos a vibração ou sem suporte suficiente. Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produto.

- Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produto se vire. Caso contrário, o produto pode cair, provocando ferimentos graves.

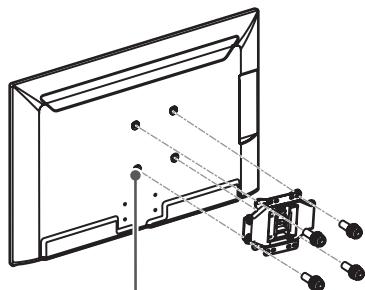

• Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças opcionais) na parte de trás do produto. Se instalar a TV com o suporte de montagem da parede (peças opcionais), deve fixá-lo cuidadosamente de modo a não cair.
• Deve utilizar exclusivamente acessórios/fixações especificados pelo fabricante.

- Consulte um técnico especializado para instalar a antena. Isto poderá provocar um incêndio ou risco de choque eléctrico.

- Recomendamos manter uma distância mínima equivalente a 5-7x ao tamanho diagonal do ecrã para ver TV. Se vir TV durante longos períodos de tempo, a sua visão pode ficar desfocada.

- Utilize apenas os tipos de pilhas especificadas. Pode provocar danos no controlo remoto.

- Não misture pilhas novas com usadas. Pode provocar sobreaquecimento e fuga nas baterias.

- Certifique-se de que não existem objectos entre o controlo remoto e o respectivo sensor.

- O sinal do controlo remoto pode sofre perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escureça a divisão.

- Ao ligar dispositivos externos, como p. ex. consolas de jogos de vídeo, certifique-se de que os cabos de ligação têm comprimento suficiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produto.

	Não ligue/desligue o produto retirando/colocando a ficha da tomada. (Não utilize a ficha eléctrica como interruptor.)Isto poderá provocar danos mecânicos ou choques eléctricos.

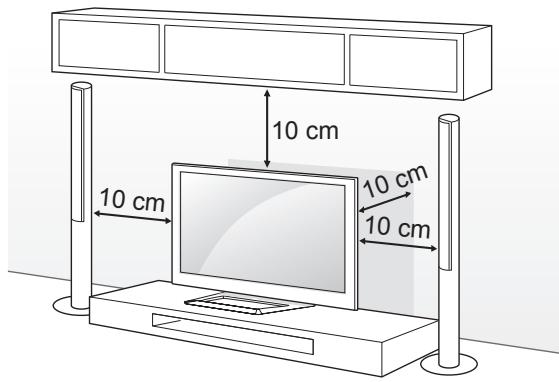

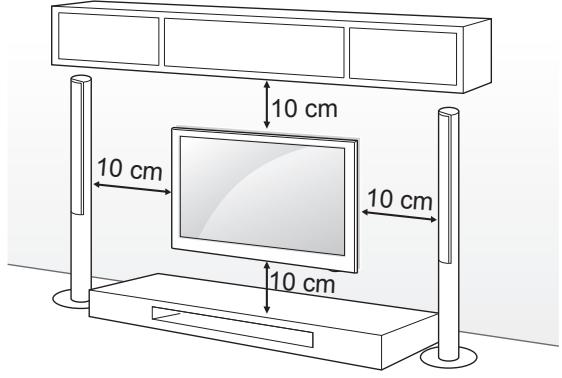

	Siga as seguintes instruções de instalação para evitar o sobreaquecimento do produto.- A distância entre o produto e a parede deve ser superior a 10 cm.- Não instale o produto num local sem ventilação (p. ex. numa prateleira ou num armário).- Não instale o produto em cima de alcatifas ou almofadas.- Certifique-se de que ventilação não fica obstruída por uma toalha ou uma cortina.Caso contrário, isto poderá provocar um incêndio.
	Tenha cuidado para não tocar nas aberturas de ventilação quando assistir a televisão durante períodos prolongados, uma vez que estas podem aquecer. Isto não afecta o funcionamento ou o desempenho do produto.
[Deve verificar periodicamente o cabo do seu aparelho. Se parecer estar danificado ou deteriorado, deve desligá-lo, deixar de utilizar o aparelho e dirigir-se a um técnico de assistência autorizado para o substituir por um cabo idêntico.
	Evite a acumulação de pó nos pinos da ficha ou na tomada.Isto pode provocar perigo de incêndio.
	Proteja o cabo de alimentação contra danos físicos ou mecânicos, como ser torcido, dobrado, comprimido, entalado numa porta ou pisado. Preste atenção às fichas, às tomadas eléctricas e ao ponto em que o cabo sai do aparelho.
	Não exerça uma pressão forte sobre o painel com uma mão ou um objecto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos.
	Evite tocar no ecrã ou manter os dedos em contacto com o ecrã durante longos períodos de tempo. Ao fazê-lo pode produzir alguns efeitos de distorção temporários no ecrã.
	Quando limpar o produto e respectivos componentes, desligue primeiro a ficha da tomada e limpe-o com um pano suave. Se exercer uma pressão forte, pode riscar ou descolorar o aparelho. Não pulverize água nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automóveis, abrasivos ou cera, benzeno, álcool, etc., ou outros materiais que possam danificar o produto e o respectivo painel.Caso contrário, isto poderá provocar um incêndio, choque eléctrico ou danos no produto (deformação, corrosão ou fracturas).
Se o aparelho estiver ligado à tomada de parede, este não se desliga da fonte de alimentação CA mesmo que desligue o aparelho através do interruptor.
	Pegue na ficha para desligar o cabo.Se os fios dentro do cabo de alimentação estiverem desligado, isto poderá provocar um incêndio.
	Ao mudar o produto de sítio, deve desligar primeiro a alimentação. Depois, desligue os cabos de alimentação, os cabos da antena e todos os cabos de ligação. A TV ou o cabo de alimentação podem ficar danificados, podendo provocar um risco de incêndio ou um choque eléctrico.

- Ao desembalar ou mudar o produto de sítio, deve trabalhar em conjunto com outra pessoa porque o produto é pesado.

Caso contrário, poderá provocar ferimentos.

- Contacte o centro de assistência uma vez por ano para limpar os componentes internos do projector.

O pó acumulado pode provocar avarias mecânicas.

- Para reparações, contacte a assistência técnica qualificada. É necessária a reparação se o aparelho sofreu quaisquer danos, tais como danos no cabo de alimentação ou na ficha de ligação, em caso de derrame de líquidos ou queda de objectos sobre o aparelho, se este foi exposto à chuva ou humidade, se não funcionar correctamente ou se tiver caído ao chão.

- Se verificar que o equipamento está frio, pode ocorrer uma ligeira oscilação quando for ligado. Isto é normal, não há nada de errado com o equipamento.

- O painel é um produto TFT de alta tecnologia com uma resolução de dois milhões a seis milhões de pixéis. Poderá ver pequenos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verdes) do tamanho de 1 ppm no painel. Isto não significa que o produto esteja avariado nem afecta o desempenho nem a fiabilidade do produto.

Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.

- O painel pode apresentar uma luminosidade ou uma cor diferente em função da sua posição de visualização (esquerda/direita/cima/baixo).

Este fenómeno deve-se às características do painel. Não tem a ver com o desempenho do produto nem significa uma avaria.

- A visualização de uma imagem fixa (p. ex. logótipo de um canal, menu no ecrã, cena de um jogo de vídeo) durante um longo período de tempo pode danificar o ecrã, resultando na retenção da imagem, fenómeno este conhecido como fixação da imagem. A garantia do produto não abrange a fixação da imagem.

Para evitar a ocorrência deste fenómeno, evite visualizar uma imagem fixa no ecrã da sua televisão por um período de tempo prolongado (2 ou mais horas para LCD, 1 ou mais horas para plasma). Se vir a TV com uma proporção de 4:3 por um período de tempo prolongado, poderá resultar na fixação da imagem nas margens do painel.

Este fenómeno também pode ocorrer em produtos de terceiros e não dá direito a uma troca ou a um reembolso.

- Som gerado

Estalidos: os estalidos que pode ouvir ao ver ou desligar a TV são gerados pela contracção termoplástica, resultante da temperatura e da humidade. Este ruído é comum em produtos que exijam uma deformação térmica. Zumbido no circuito eléctrico/painel: um circuito de comutação de alta velocidade, responsável por fornecer uma grande quantidade de corrente para colocar um produto em funcionamento, gera um ruído de baixo nível. Varia em função do produto.

O som que é gerado não afecta o desempenho nem a fiabilidade do produto.

Ver imagens em 3D (apenas para modelos 3D)

AVISO

Ambiente de visualização

• Duração de visualização
• Ao ver conteúdos 3D, deve fazer uma pausa de 5-15 minutos a cada hora. A visualização de conteúdos 3D durante um longo período de tempo pode provocar dores de cabeça, fadiga ou cansaço dos olhos.

Pessoas com ataques de fotossensibilização ou doenças crónicas

• Alguns utilizadores podem ter um ataque ou apresentar outros sintomas anormais quando expostos a uma luz intermitente ou um padrão particular dos conteúdos 3D.
• Não veja vídeos 3D se sentir náuseas, estiver grávida e/ou tiver uma doença crónica como p. ex. epilepsia, problemas cardíacos, hipertensão/hipotensão, etc.
• Os conteúdos 3D não são recomendados para pessoas que sofram de "cegueira estéreo" ou "anomalia estéreo". Podem ver imagens duplas ou sentir desconforto na visualização.
• Se tiver estrabismo, ambliopia ou astigmatismo, pode ter problemas em detectar a profundidade e ficar facilmente cansado devido às imagens duplas. Aconselha-se fazer pausas mais frequentes do que um adulto normal.
• Se a sua visão variar entre o seu olho direito e o seu olho esquerdo, teste a sua visão antes de ver conteúdos 3D.

Sintomas que exigem interromper ou abster-se de ver conteúdos 3D

• Não veja conteúdos 3D se se sentir cansado ou com falta de sono, excesso de trabalho ou ébrio.
• Se tiver estes sintomas, pare de usar/ver conteúdos 3D e descanse até o sintoma passar.
• Consulte o seu médico se os sintomas continuarem. Os sintomas podem incluir dores de cabeça, dores no globo ocular, tonturas, náuseas, palpitações, visão desfocada, desconforto, imagem dupla, desconforto ou cansaço visual.

ATENÇÃO

Ambiente de visualização

- Distância de visualização

- Mantenha uma distância mínima equivalente ao dobro do tamanho diagonal do ecrã para ver conteúdos 3D. Se sentir desconforto ao ver conteúdos 3D, afaste-se mais da TV.

Idade de visualização

- Bebés/crianças

• A utilização/visualização de conteúdo 3D por crianças de idade inferior a 5 anos é proibida.
• Visto que a sua visão ainda se encontra em desenvolvimento, as crianças com idade inferior a 10 anos podem reagir com exagero ou ficar demasiado excitadas (por exemplo, podem tentar tocar no ecrã ou tentar entrar para dentro dele). É necessário prestar uma atenção especial a crianças que vejam conteúdos 3D, devendo ser sempre supervisionadas.
• As crianças têm uma maior disparidade binocular de apresentações em 3D do que os adultos, visto que a distância entre os seus olhos é inferior à dos adultos. Por esta razão, vêem uma maior profundidade estereoscópica em comparação com os adultos para a mesma imagem 3D.

- Adolescentes

- Os adolescentes com idade inferior a 19 anos podem ter uma reacção sensível devido à estimulação da luz dos conteúdos 3D. Aconselhe-os a evitarem ver conteúdos 3D durante longos períodos de tempo se estiverem cansados.

- Idosos

- Em comparação com os jovens, os idosos podem ver menos o efeito 3D. Não se devem aproximar mais da TV do que a distância recomendada

Cuidados a ter com óculos 3D

• Deve usar óculos 3D da LG. Caso contrário, poderá não conseguir ver vídeos 3D correctamente.
• Não utilize os óculos 3D em vez dos seus óculos normais, de sol ou de protecção.
• A utilização de óculos 3D modificados pode cansar os olhos ou distorcer a imagem.
• Não mantenha os seus óculos 3D a temperaturas extremamente altas ou baixas. Se o fizer, ficarão deformados.
• Os óculos 3D são frágeis e ficam com riscos facilmente. Utilize sempre um pano macio e limpo para limpar as lentes. Não risque as lentes dos óculos 3D com objectos afiados nem utilize produtos químicos para as limpar.

NOTA

• A imagem indicada pode diferir da sua TV.
• A OSD (On Screen Display - Visualização no ecrã) da sua TV pode ser um pouco diferente da apresentada neste manual.
• Os menus e opções disponíveis podem ser diferentes da fonte de entrada ou do modelo de produto que está a utilizar.
• Poderão ser adicionadas novas funcionalidades a esta TV no futuro.
• A TV pode ser colocada em modo de espera para reduzir o consumo eléctrico. Se não vir televisão durante algum tempo, o aparelho deve ser desligado para reduzir o consumo de energia.
• A energia consumida durante a utilização pode ser significativamente reduzida se o nível de luminosidade da imagem for reduzido, diminuindo assim o custo geral de funcionamento.

PROCEDIMENTO DE INSTALAÇÃO

1 Abra a embalagem e certifique-se de que estão incluídos todos os acessórios.
2 Instale o suporte na TV.
3 Ligue um dispositivo externo à TV.
4 Certifique-se de que a ligação de rede se encontra disponível.
Apenas pode utilizar as funções de rede da TV quando é efectuada a ligação de rede.

MONTAGEM E PREPARAÇÃO

Desembalar

Verifique se a caixa do produto contém os itens abaixo descritos. Se faltarem alguns acessórios, contacte o fornecedor local onde comprou o produto. As ilustrações deste manual podem ser diferentes do produto e do item reais.

ATENÇÃO

• Para garantir a segurança e a vida útil prolongada do aparelho, não utilize nenhum item pirateado.
• Quaisquer danos ou lesões decorrentes da utilização de itens pirateados não estão abrangidos pela garantia.
• Alguns modelos incluem uma película fina no ecrã e esta não deve ser removida.

NOTA

• Os itens fornecidos com o produto podem ser diferentes consoante o modelo.
• As especificações do produto ou os conteúdos deste manual podem ser alterados sem aviso prévio devido à actualização das funções do produto.
• Para uma ligação optimizada, os cabos HDMI e os dispositivos USB devem ter chanfraduras com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.

*A ≦ 10 mm

*B ≦ 18 mm

	Controlo remoto e pilhas (AAA)(Consulte a p. 21, 22)		Manual de instruções
	Pano de limpeza(Dependendo do modelo)Utilize este pano para remover o pó da caixa.		Óculos de cinema 3DO número de óculos 3D pode variar em função do modelo ou do país.(Apenas 32/37/42/47/55LM61**, 32/42/47LM58**, 32/37/42LM34**, 47CM96**)
	Suporte do cabo(Dependendo do modelo)(Consulte a p. A-5)		Cabo de alimentação
[DWST]	Parafusos do suporte8 de cada, M4 x 20(Consulte a p. A-3, A-4)	[KOT3]	Parafuso de montagem numa mesa(Apenas 32/37LM611*, 32/42/47LM58**, 32/37/42LM34**, 32/37/42/47LS56**) (Consulte a p. 18)

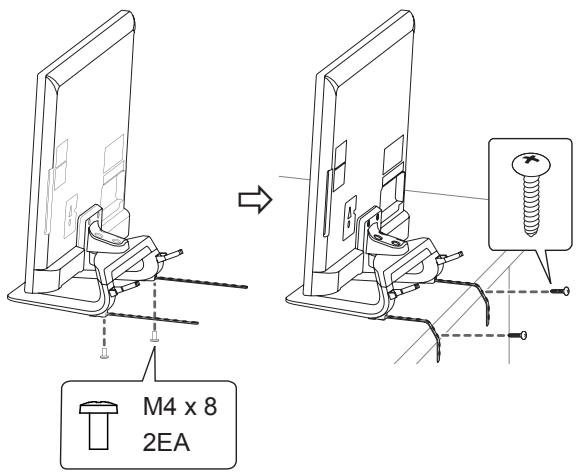

	Cabo de montagem numa mesa(Apenas 42/47/55LM615*) (Consulte a p. 18)	[7&63]	Parafuso de suporte2 de cada, M4 x 8(Apenas 42/47/55LM615*) (Consulte a p. 18)
	Espaçadores interiores para montagem na pare-de4 de cada(Apenas 32/37/42/47/55LM61**, 32/42/47LM58**, 32/37/42/47LS56**) (Consulte a p. 20)		Cobertura de protecção(Apenas 32/37/42LM34**, 47CM96**) (Consulte a p. A-4)

Corpo do suporte/base do suporte

(Apenas 42/47/55LM615*)

(Consulte a p. A-3)

Corpo do suporte/base do suporte

Corpo do suporte/base do suporte

Objectos adquiridos em separado

Os itens vendidos separadamente podem ser alterados ou modificados para melhorar a qualidade sem qualquer notificação prévia.

Contacte o seu revendedor para comprar estes objectos.

Estes aparelhos só funcionam com determinados modelos.

AG-F2\*\*, AG-F3\*\*

Óculos de cinema 3D

O nome ou design do modelo

podem ser alterados consoante

a actualização das funções

do produto, circunstâncias do

Tipo B: 47CM96**

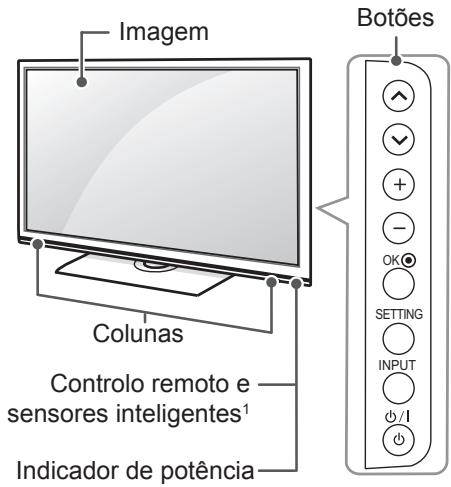

Botões	Descrição
√ ∧	Percorre os programas gravados.
- +	Ajusta o nível de volume.
OK ⊙	Selecciona a opção de menu que está realçada ou confirma uma introdução.
SETTINGS	Acede ao menu inicial ou guarda o que o utilizador introduziu e sai dos menus.
INPUT	Altera a fonte de entrada.
∅ / I	Liga e desliga a alimentação.

1 Sensor inteligente - Ajusta a qualidade de imagem e a luminosidade com base no ambiente envolvente.
2 Os botões de tipo A são sensíveis ao toque e podem ser utilizados através de um simples toque com o dedo.

NOTA

- Pode definir o indicador de potência para ligado ou desligado, seleccionando OPÇÃO nos menus principais.

Quando deslocar ou levantar a TV, leia as seguintes instruções para impedir que esta fique riscada ou danificada e para garantir um transporte seguro independentemente do seu tipo ou tamanho.

ATENÇÃO

- Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.

• Recomenda-se que, quando deslocar a TV, a coloque dentro de uma caixa ou dentro da embalagem original.
• Antes de deslocar ou levantar a TV, desligue o cabo de alimentação e todos os outros cabos.
• Quando pegar na TV, deve manter o ecrã afastado de si para evitar danos.

- Segure nas partes superior e inferior da TV com firmeza. Certifique-se de que não agarra na parte transparente, nas colunas ou na área da grelha das colunas.

• Uma TV de grandes dimensões deve ser transportada, no mínimo, por 2 pessoas.
• Quando transportar a TV à mão, segure-a conforme mostrado na seguinte ilustração.

• Quando transportar a TV, não a exponha a solavancos ou vibração excessiva.
• Quando transportar a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita.

Montar numa mesa

1 Levante e incline a TV até esta ficar na posição vertical na mesa.

- Deixe um espaço livre de 10 cm (no mínimo) em relação à parede para uma ventilação adequada.

2 Ligue o cabo de alimentação a uma tomada eléctrica.

ATENÇÃO

- Não coloque a TV próxima ou sobre fontes de calor, pois isto pode dar origem a um incêndio ou outros danos.

Fixar a TV numa mesa

Fixe a TV numa mesa para impedir inclinações para a frente, danos e eventuais ferimentos.

Para fixar a TV numa mesa, introduza e aperte o parafuso fornecido na parte de trás do suporte.

1 Ligue os cabos de montagem em posto à base de posição vertical com os parafusos de suporte.
2 Fixe os cabos de montagem em posto numa mesa com os parafusos de montagem em posto.
3 Uma vez que a TV se encontre fixa, mova a mesa para junto da parede. Podem entrar crianças e provocar lesões.

- Para evitar que a TV caia, instale-a no chão/ parede de acordo com as instruções de instalação. Quedas, vibrações ou oscilações da TV podem provocar ferimentos.

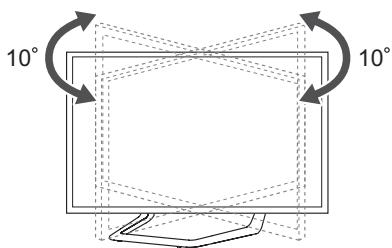

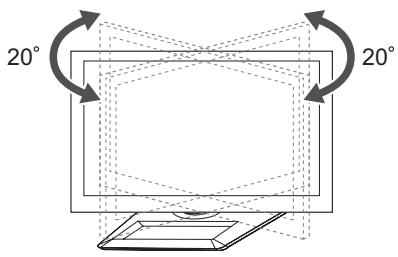

Ajustar o ângulo da TV para se adequar à

sua perspectiva

(Apenas 32/37LM611*, 32/42/47LM58**, 32/37/42LM34**, 32/37/42/47LS56**, 47CM96**) Rode o ecrã 20 graus para a esquerda ou direita e ajuste o ângulo da TV de acordo com a sua preferência.

(Apenas 42/47/55LM615*)

Rode o ecrã 10 graus para a esquerda ou direita e ajuste o ângulo da TV de acordo com a sua preferência.

ATENÇÃO

• Ao ajustar o ângulo do produto, tenha cuidado com os dedos.
• Se os dedos ou as mãos ficarem presos, isto pode provocar ferimentos. Se o produto estiver demasiado inclinado, pode cair e provocar danos ou ferimentos.

(Apenas 42/47/55LM615*)

Fixar a TV numa parede

(Esta função não está disponível para todos os modelos.)

1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte de trás da TV.
- Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos.
2 Monte os suportes de parede com os parafusos na parede.
Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte de trás da TV.
3 Aperte firmemente os parafusos com olhal aos suportes de parede com uma corda resistente. Mantenha a corda numa posição horizontal em relação à superfície plana.

ATENÇÃO

- Não deixe que as crianças trepem ou se pendurem na TV.

NOTA

- Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequadamente a TV.

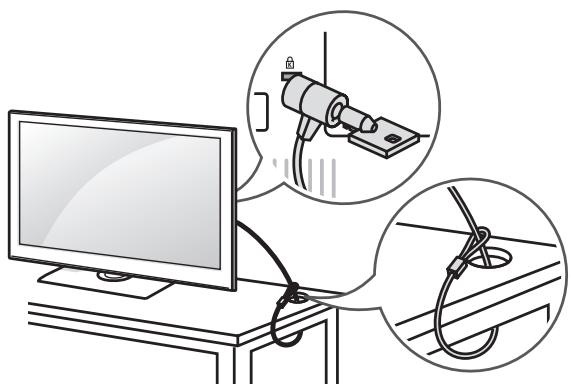

Utilizar o sistema de segurança “Kensington”

(Esta função não está disponível para todos os modelos.)

O conector do sistema de segurança Kensington está localizado na parte posterior da TV. Para mais informações sobre a sua instalação e utilização, consulte o manual fornecido com o sistema de segurança Kensington ou visite http://www.kensington.com.

Ligue o cabo do sistema de segurança Kensington entre a TV e uma mesa.

Fixe cuidadosamente um suporte de montagem na parede opcional na parte de trás da TV e monte o suporte numa parede sólida perpendicular ao chão. Quando montar a TV noutros materiais de construção, consulte pessoal qualificado. A LG recomenda que a montagem na parede seja executada por um profissional qualificado.

Certifique-se de que utiliza parafusos e suportes para a parede que cumpram a norma VESA. As dimensões padrão dos kits de montagem na parede são descritas na tabela seguinte.

Objectos adquiridos em separado

(Suporte de montagem na parede)

Modelo	32/37LM61**32LM58**32/37LM34**32/37LS56**	42/47/55LM61**42/47LM58**42LM34**42/47LS56**47CM96**
VESA (A x B)	200 x 200	400 x 400
Parafuso padrão	M6	M6
Número de parafusos	4	4
Suporte de montagem na parede	LSW200BX, LSW200BXG	LSW400BX, LSW400BXG

ATENÇÃO

• Desligue primeiro a alimentação antes de deslocar ou instalar a TV. Caso contrário, pode ocorrer um choque eléctrico.
• Se instalar a TV no tecto ou numa parede inclinada, o aparelho poderá cair e provocar ferimentos graves.
  Utilize um suporte de montagem na parede autorizado pela LG e contacte o representante local ou pessoal qualificado.
• Não aperte demasiado os parafusos, pois isso pode danificar a TV e anular a garantia.
• Utilize parafusos e suportes de montagem na parede que cumpram a norma VESA. Os danos materiais ou ferimentos causados por uma má utilização ou pelo uso de um acessório inadequado não estão cobertos pela garantia.

NOTA

• Utilize os parafusos indicados nas especificações para parafusos da norma VESA.
• O kit de montagem na parede inclui um manual de instalação e as peças necessárias.
• O suporte de montagem na parede é opcional. Pode obter acessórios adicionais através do seu fornecedor local.
• O comprimento dos parafusos pode ser diferente consoante o suporte de montagem na parede. Certifique-se de que utiliza parafusos com o comprimento correcto.
• Para mais informações, consulte o manual fornecido com o suporte de montagem na parede.
• Ao colocar um suporte de montagem de terceiros na TV, introduza os espaçadores interiores para montagem na parede nos orifícios de montagem na parede da TV e mova a sua TV num ângulo vertical. Não utilize os espaçadores para o suporte de montagem na parede da LG. (Apenas 32/37/42/47/55LM61**, 32/42/47LM58**, 32/37/42/47LS56**)

Espaçador interior para montagem na parede

CONTROLO REMOTO

As descrições deste manual baseiam-se nos botões do controlo remoto.

Leia cuidadosamente este manual e utilize correctamente a TV.

Para substituir as pilhas, abra a tampa do compartimento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades ⊕ e ⊖ com a etiqueta no interior do compartimento e feche a tampa do compartimento das baterias.

Para remover as pilhas, execute as acções de instalação pela ordem inversa.

ATENÇÃO

- Não misture pilhas usadas com novas, pois isso pode danificar o controlo remoto.

Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV.

TV / RAD 📋/EO	Selecciona os canais de rádio, televisão e programa DTV.
☐RATIO	Redimensiona uma imagem.
→INPUT	Altera a fonte de entrada.
e∅ ENERGY SAVING	Ajusta a luminosidade do ecrã para reduzir o consumo de energia.
LIST	Acede à lista de programas gravados.
Q.VIEW	Regressa ao canal visualizado anteriormente.
FAV	Acede à lista de canais favoritos.
3D	Utilizado apenas para ver vídeo 3D.
←PAGE →	Desloca-se para o ecrã anterior ou seguinte.
SETTINGS	Acede aos menus principais.
INFO 1	Permite visualizar informações acerca do programa actual e ecrã.
Q.MENU	Acede aos menus rápidos.
3D OPTION	Utilizado apenas para ver vídeo 3D.
Botões de navegação (cima/baixo/esquerda/direita)	Para percorrer os menus ou as opções.
OK Ⓑ	Selecciona menus ou opções e confirma as introduções do utilizador.
⇨	Regressa ao nível anterior.
GUIDE	Mostra o manual do programa.
EXIT [IMAGE]	Apaga as apresentações no ecrã e volta à visualização de TV.
1 Botões coloridos	Estes permitem aceder a funções especiais em alguns dos menus.(○: Vermelho, ◎: Verde, ◎: Amarelo, ◎: Azul)
2 BOTÕES DE TELETEXTO	Estes botões são utilizados para o teletexto.
SUBTITLE	Remarca a legenda preferencial no modo digital.
3 Botões de controlo(■, ▶, II, ◀, ►)	Controla os menus OS MEUS MÉDIA ou os dispositivos compatíveis com SIMPLINK (USB,SIMPLINK).
5mPLINK	Acede a dispositivos AV ligados à TV;Abre o menu SIMPLINK.
AD	Liga/Desliga a Descrição Áudio.
AV MODE	Selecciona o modo AV.

e∅ ENERGY SAVING	Ajusta a luminosidade do ecrã para reduzir o consumo de energia.
TV / RAD 📄/✉️	Selecciona os canais de rádio, televisão e programa DTV.
GUIDE	Mostra o manual do programa.
INFO 1	Permite visualizar informações acerca do programa actual e ecrã.
☐RATIO	Redimensiona uma imagem.
-☑ INPUT	Altera a fonte de entrada.
LIST	Acede à lista de programas gravados.
Q.VIEW	Regressa ao canal visualizado anteriormente.
SETTINGS	Acede aos menus principais.
Q.MENU	Acede aos menus rápidos.
Botões de navegação (cima/baixo/esquerda/direita)	Para percorrer os menus ou as opções.
OK ⚙	Selecciona menus ou opções e confirma as introduções do utilizador.
⇨	Regressa ao nível anterior.
EXIT []	Apaga as apresentações no ecrã e volta à visualização de TV.
FAV	Acede à lista de canais favoritos.
AD	Liga/Desliga a Descrição Áudio.
← PAGE →	Desloca-se para o ecrã anterior ou seguinte.
1 Botões coloridos	Estes permitem aceder a funções especiais em alguns dos menus.(☐: Vermelho, ☐: Verde, ☑: Amarelo, ☒: Azul)
2 Botões de controlo(■, ▶, II, ◀, ▶)	Controla os menus OS MEUS MÉDIA ou os dispositivos compatíveis com SIMPLINK (USB,SIMPLINK).
SUBTITLE	Remarca a legenda preferencial no modo digital.
3 BOTÕES DE TELETEXTO	Estes botões são utilizados para o teletexto.

COMO UTILIZAR O GUIA DO UTILIZADOR

O Guia do Utilizador permite um acesso mais fácil às informações detalhadas da TV.

1 Prima SETTINGS para aceder aos menus principais.
2 Prima o botão VERMELHO para aceder ao menu Apoio ao cliente.
3 Utilize os botões de navegação para se deslocar até Manual do Utilizador e prima OK.

1 Mostra a descrição do menu seleccionado. Pode utilizar ∧ ∨ para alternar entre as páginas.
2 Aumenta ou reduz o tamanho do ecrã.

1 Permite seleccionar a categoría que pretende.
2 Permite seleccionar o item que pretende. Pode utilizar ∧ √ para alternar entre as páginas.
3 Permite procurar a descrição da função pretendida no índice.

MANUTENÇÃO

Limpar a TV

Limpe regularmente a TV para manter o melhor desempenho e prolongar a vida útil do aparelho.

ATENÇÃO

• Não se esqueça de primeiro desligar a alimentação, e desligar o cabo de alimentação da tomada eléctrica e todos os outros cabos.
• Quando a TV ficar sem supervisão ou não for utilizada durante um longo período de tempo, desligue o cabo de alimentação da tomada eléctrica para evitar possíveis danos devidos a relâmpagos ou picos de corrente.

Ecrã, estrutura, caixa e suporte

• Para remover o pó ou sujidade ligeira, limpe a superfície com um pano seco, limpo e macio.
• Para remover a sujidade maior, limpe a superfície com um pano macio humedecido com água limpa ou um detergente suave diluído. Em seguida, limpe de imediato com um pano seco.

ATENÇÃO

• Evite sempre tocar no ecrã, uma vez que pode causar danos no ecrã.
• Não pressione, esfregue nem arranhe a superfície do ecrã com as unhas ou algum objecto afiado, pois pode provocar riscos no ecrã e distorções na imagem.
• Não utilize produtos químicos, pois podem danificar o produto.
• Não pulverize líquidos na superfície. A entrada de água na TV poderá resultar em incêndios, choques eléctricos ou avarias.

Cabo de alimentação

Remova regularmente a acumulação de pó ou sujidade no cabo de alimentação.

RESOLUÇÃO DE PROBLEMAS

Problema	Resolução
Não é possível controlar a TV com o controlo remoto.	Verifique o sensor do controlo remoto no aparelho e tente novamente.Verifique se há algum obstáculo entre o aparelho e o controlo remoto.Verifique se as pilhas ainda estão boas e correctamente instaladas ( ⊕ com ⊕, ⊖ com ⊖).
Não é apresentada nenhuma imagem e não é ouvido nenhum som.	Verifique se o produto está ligado.Verifique se o cabo de alimentação está ligado a uma tomada eléctrica.Verifique se há algum problema com a tomada eléctrica, ligando outros dispositivos a esta.
A TV desliga-se repentinamente.	Verifique as definições do controlo de alimentação. A alimentação pode ter sido interrompida.Verifique se a função Auto sleep está activada na definição Hora.Se a TV estiver ligada sem sinal, esta desliga-se automaticamente após 15 minutos de inactividade.
Ao ligar ao PC (RGB/ HDMI DVI), é apresentada a mensagem “Sem sinal” ou “Formato inválido”.	Desligue/ligue a TV com o controlo remoto.Volte a ligar o cabo RGB/HDMI.Reinicie o PC com a TV ligada.

GEBRUIKERSHANDLEIDING

LED LCD-TV / LCD-TV

Ligue a TV a uma tomada de antena de parede com um cabo RF (75 Ω).

NOTA

• Utilize um separador de sinal se quiser utilizar mais de 2 TVs.
• Se a qualidade de imagem for fraca, instale um amplificador de sinal para melhorar a qualidade de imagem.
• Se a qualidade de imagem for fraca mesmo que tenha uma antena ligada, tente orientar a antena para a direcção correcta.
• O cabo da antena e o conversor não são fornecidos.

Nederlands

Ligue a TV a uma antena parabólica a uma tomada de satélite com um cabo RF para satélite (75 Ω).

Nederlands

Transmite os sinais digitais de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo HDMI, conforme demonstrado na seguinte ilustração. Escolha qualquer porta de entrada HDMI para ligar. Pode utilizar qualquer porta.

NOTA

• Recomenda-se a utilização da TV com a ligação HDMI para uma melhor qualidade de imagem.
• Utilize o mais recente cabo HDMI™ de alta velocidade com função CEC (Customer Electronics Control).
• Os cabos HDMI™ de alta velocidade foram testados para executar um sinal HD até 1080p e superior.
• Áudio DTV suportado: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
• Formato de áudio HDMI suportado: Dolby Digital, PCM (até 192 KHz, 32k/44,1k/48k/88k/96k/176k/192k, DTS não suportado.)

Nederlands

Transmite o sinal digital de vídeo de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo DVI-HDMI, conforme demonstrado na seguinte ilustração. Para transmitir um sinal de áudio, ligue um cabo de áudio.

NOTA

- Dependendo da placa gráfica, o modo DOS poderá não funcionar se utilizar um cabo HDMI para DVI.

Nederlands

Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com um cabo de componente, conforme demonstrado na seguinte ilustração.

NOTA

- Se os cabos não forem devidamente instalados, poderão causar uma exibição de imagem a preto e branco ou com cor distorcida.

Nederlands

Transmite sinais analógicos de vídeo e áudio de um dispositivo externo para a TV. Ligue o dispositivo externo à TV com o cabo composto, conforme demonstrado na seguinte ilustração.

Nederlands

Transmite o sinal de vídeo do PC para a TV. Para transmitir um sinal de áudio, ligue um cabo de áudio.

Nederlands

Pode utilizar um sistema de áudio externo opcional em vez das colunas incorporadas.

NOTA

- Se utilizar um dispositivo de áudio externo opcional em vez das colunas incorporadas, defina a função das colunas da TV para Desligado.

Ligação de áudio óptica digital

Transmite um sinal áudio digital da TV para um dispositivo externo. Ligue o dispositivo externo à TV com o cabo de áudio óptico, conforme demonstrado na seguinte ilustração.

NOTA

• Não olhe para a porta de saída óptica. Se olhar para o feixe laser, poderá prejudicar a visão.
• O áudio com a função ACP (protecção áudio anti-cópia) poderá bloquear a saída áudio digital.

Nederlands

Ligue um dispositivo de armazenamento USB, como por exemplo uma memória flash USB, uma unidade de disco rígido externa ou um leitor de cartões de memória USB à TV e aceda ao menu Os Meus Média para utilizar vários tipos de ficheiros multimédia.

Nederlands

Transmite o sinal dos auscultadores da TV para um dispositivo externo. Ligue o dispositivo externo à TV com os auscultadores, conforme demonstrado na seguinte ilustração.

NOTA

• Os itens do menu ÁUDIO ficam inactivos quando liga os auscultadores.
• Quando altera o MODO AV com auscultadores ligados, a alteração é aplicada ao vídeo, mas não ao áudio.
• A saída digital áudio óptico não está disponível quando liga auscultadores.
• Impedância dos auscultadores: 16 Ω
• Saída de áudio máx. dos auscultadores: 10 a 15 mW
• Tamanho da tomada para auscultadores: 0,35 cm

Nederlands

• Qualquer cabo Euro scart utilizado terá de ser blindado.
• Quando estiver a ver TV digital no modo de imagem em 3D, os sinais de saída da TV não podem ser emitidos através do cabo SCART. (Apenas em modelos com 3D)
• Ao definir o modo 3D para Ligado enquanto uma gravação agendada estiver em curso na TV digital, os sinais de saída do monitor não poderão ser emitidos através do cabo SCART e, por sua vez, a gravação não poderá ser realizada. (Apenas em modelos com 3D)

Nederlands

Huidige invoermodus\Uitvoertype	AV1(TV Uit1)
Digitale TV	Digitale TV
Analoge TV, AV	Analoge TV
Component/RGB
HDMI

Visualizar os serviços encriptados (pagos) no modo de TV digital. Esta função não está disponível em todos os países.

NOTA

- Verifique se o módulo CI está inserido na ranhura de cartão PCMCIA no sentido correcto. Se o módulo não estiver inserido correctamente, pode danificar a TV e a ranhura de cartões PCMCIA.

Nederlands

Ligue vários dispositivos externos à TV e mude os modos de entrada para seleccionar um dispositivo externo. Para mais informações sobre a ligação de dispositivos externos, consulte o manual fornecido com cada dispositivo.

Os dispositivos externos disponíveis são: receptores HD, leitores de DVD, videogravadores, sistemas de áudio, dispositivos de armazenamento USB, PC, dispositivos de jogos e outros dispositivos externos.

NOTA

• A ligação do dispositivo externo pode ser diferente da do modelo.
• Ligue dispositivos externos à TV independentemente da ordem da porta da TV.
• Se gravar um programa de televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo do de entrada do sinal de TV à TV através do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o dispositivo ligado.
• Consulte o manual do equipamento externo sobre instruções de funcionamento.
• Se ligar um dispositivo de jogos à TV, utilize o cabo fornecido com o dispositivo de jogos.
• No modo PC, poderá ser produzido um ruído associado à resolução, padrão vertical, contraste ou luminosidade. Se se verificar ruído, altere a saída do PC para outra resolução, altere a frequência de actualização para outra frequência ou ajuste a luminosidade e o contraste no menu IMAGEM até a imagem ficar nítida.
• No modo PC, algumas definições de resolução podem não funcionar correctamente, dependendo da placa gráfica.

Nederlands
