E12EK - Ar condicionado LG - Manual de utilização gratuito

Tipo de produto	Ar condicionado de parede
Marca	LG
Modelo	E12EK
Tipo de instalação	Parede (split)
Modos de operação	Resfriamento, aquecimento, desumidificação, ventilação
Controle remoto	Sem fio com display digital
Timer	Sim, programação liga/desliga e modo sleep
Modo sleep	Sim, ajuste automático da temperatura
Reinício automático	Sim, após queda de energia
Diagnóstico automático	Sim, luz piscando em caso de erro
Purificação do ar	Modo de limpeza automática (secagem interna)
Direção do fluxo de ar	Ajustável horizontal e verticalmente (veneziana oscilante)
Velocidade do ventilador	Várias velocidades, incluindo automática e Jet
Resfriamento rápido	Modo Jet (18°C por 30 min)
Economia de energia	Modo resfriamento com economia de energia
Faixa de temperatura (resfriamento)	Interno: 18°C ~ 32°C, Externo: -10°C ~ 48°C
Faixa de temperatura (aquecimento)	Interno: 16°C ~ 30°C, Externo: -10°C ~ 24°C
Manutenção - Filtro de ar	Limpeza a cada 2 semanas com água ou aspirador
Manutenção - Unidade externa	Limpeza regular das serpentinas e aberturas
Pilhas do controle remoto	2 pilhas AAA (1,5V)
Segurança	Instalação por profissional, aterramento, disjuntor dedicado
Operação sem controle remoto	Botão On/Off na unidade interna

Perguntas frequentes - E12EK LG

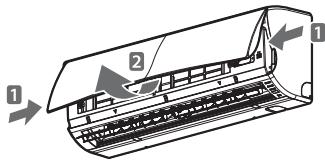

Como limpar o filtro de ar?

Desligue o aparelho e desconecte-o da tomada. Abra a tampa frontal, remova o filtro, limpe-o com um aspirador ou água morna (máx 40°C) com detergente suave, depois seque à sombra. Recoloque-o. Realize esta operação a cada 2 semanas.

Como ajustar o timer para desligamento automático?

Pressione a tecla TIMER (ON ou OFF) conforme você deseja ajustar o desligamento. Use as teclas ▲/▼ para selecionar o horário desejado, depois pressione SET CLEAR para confirmar.

O que fazer se o ar condicionado não ligar?

Verifique se o cabo de alimentação está conectado, se o fusível ou disjuntor não desarmou e se não há queda de energia. Se o problema persistir, aguarde 3 minutos após uma queda e tente novamente. Contate um serviço autorizado se necessário.

Como usar o modo de resfriamento por jato de ar?

No modo resfriamento, pressione a tecla JET. O aparelho soprará ar a 18°C por 30 minutos para resfriamento rápido. Esta função não está disponível no modo ventilação, automático ou mudança automática.

O que fazer em caso de código de erro (luz piscando)?

A luz de operação pisca a cada 2 segundos em caso de erro. Anote o código e contate seu revendedor ou um centro de serviço autorizado.

Como ativar o reinício automático após uma queda?

Esta função está ativada por padrão. Se foi desativada, abra a tampa frontal e mantenha pressionado o botão On/Off por 6 segundos até ouvir dois bipes e ver a luz piscar 6 vezes.

Posso usar o ar condicionado sem o controle remoto?

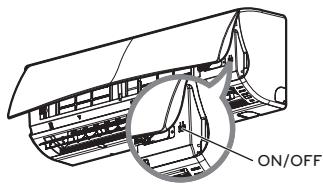

Sim, abra a tampa frontal e pressione o botão On/Off da unidade interna. A velocidade do ventilador será então no modo alto e o modo de operação dependerá da temperatura ambiente.

Como fazer a manutenção da unidade externa?

Limpe regularmente as serpentinas do trocador de calor e as aberturas de ventilação. Você pode usar um limpador a vapor, mas chame um técnico qualificado. Verifique também se o ventilador está bem fixo e limpe os componentes elétricos com ar comprimido.

Quais são as faixas de temperatura de operação?

No modo resfriamento, a temperatura interna deve estar entre 18°C e 32°C, e externa entre -10°C e 48°C. No modo aquecimento, interna entre 16°C e 30°C, externa entre -10°C e 24°C.

Como ajustar a direção do fluxo de ar?

Pressione várias vezes a tecla SWING para selecionar a direção horizontal desejada ou o modo automático. O ajuste vertical pode não estar disponível dependendo do modelo. Evite forçar a veneziana manualmente.

MANUAL DE UTILIZADOR E12EK LG

Unidades de interior

Leia por favor este manual atentamente antes de operar o aparelho e conserve o mesmo para futuras referências.

TIPO : MONTAGEM NA PAREDE

DICAS PARA POUPAR ENERGIA

Aqui estão algumas dicas para o ajudar a minimizar o consumo de energia, ao usar o ar condicionado. Pode usar o ar condicionado de uma forma mais eficiente, ao seguir as instruções seguintes:

• Não arrefecer excessivamente o interior da casa. Pode ser prejudicial para a sua saúde, e também consumir mais electricidade.
• Bloquear a luz solar com persianas ou cortinas, enquanto o ar condicionado estiver em funcionamento.
• Manter as portas e as janelas bem fechadas, enquanto o ar condicionado estiver em funcionamento.
• Ajustar a direcção do caudal de ar, na posição vertical ou horizontal, para que possa circular ar no interior.
• Acelerar o ventilador de forma a arrefecer ou aquecer o ar do interior rapidamente, e num curto período de tempo.
• Se o ar condicionado for usado durante muitas horas seguidas, devem-se abrir as janelas regularmente para renovação do ar, já que a qualidade do ar pode deteriorar-se.
• Limpar o filtro de ar em cada duas semanas. Poeiras e impurezas acumuladas no filtro de ar, podem bloquear o caudal de ar ou reduzir a capacidade de arrefecimento / desumidificação.

Para os seus registos

Devem-se respeitar sempre as seguintes precauções, de forma a evitar situações de perigo e para garantir o máximo de desempenho do produto.

AVISO

Podem ocorrer ferimentos graves ou morte quando as instruções são ignoradas.

ATENÇÃO

Podem ocorrer ferimentos leves ou danos materiais, quando as instruções são ignoradas.

AVISO

• Instalações ou reparações feitas por pessoal não qualificado, podem causar danos a si e aos outros.
• Aparelho deve ser instalado de acordo com as normas nacionais de cabeamento.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, o seu agente de serviço ou pessoas de qualificação semelhante para evitar acidentes.
• As informações contidas neste manual destinam-se ao uso por um técnico qualificado, familiarizado com os procedimentos de segurança, e equipado com ferramentas adequadas e instrumentos de teste.
• Não ler e não seguir cuidadosamente, todas as instruções contidas neste manual, pode resultar em mau funcionamento do equipamento, danos materiais, danos pessoais e / ou morte.
• Quando o cabo de alimentação deve ser substituído, o trabalho de substituição deve ser realizada por pessoal autorizado, utilizando apenas peças de substituição genuínas.

Instalação

• Usar um disjuntor padrão e fusível, conforme as características do ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.
• Contactar um centro de serviço autorizado quando instalar ou transferir um ar condicionado. Não fazer isso, pode originar lesões pessoais graves ou falha do produto.
• Usar sempre uma ficha e tomada com terminal de terra. Não fazer isso, pode causar um choque eléctrico ou falha do produto.
• Instalar com segurança o painel e a tampa da caixa de controlo. Não fazer isso, pode causar explosão ou incêndio.
• Instalar uma tomada eléctrica e disjuntor dedicados, antes de usar o ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.
• Usar um disjuntor padrão e fusível, conforme as características do ar condicionado. Não fazer isso, pode causar um choque eléctrico ou falha do produto.
• Não modificar ou prolongar o cabo de alimentação. Se o cabo de alimentação estiver arranhado, descascado ou deteriorado de alguma forma, deve ser substituído de imediato. Não fazer isso, pode causar incêndio ou um choque eléctrico.
• Ser cauteloso quando descompactar ou instalar o ar condicionado. Não fazer isso, pode originar lesões pessoais graves ou falha do produto.
• Não instalar o aparelho sobre uma superfície instável, ou onde possa haver perigo de queda. Pode resultar em morte, ferimentos graves ou falha do produto.
• Utilize gás inflamável (nitrogénio) para inspeccionar a fuga e para purificar o ar, utilizar ar comprimido ou gás inflamável pode causar incêndio ou explosão.

Funcionamento

- Não deixar o aparelho funcionar por muito tempo quando a humidade é muito alta, ou quando foi deixada aberta uma porta ou janela. Não fazer isso, pode resultar em falha do produto.

- Certificar-se que o cabo de alimentação não é puxado ou danificado, enquanto o ar condicionado estiver em funcionamento. Não fazer isso, pode resultar em incêndio, choque eléctrico ou falha do produto.

- Não colocar nenhum objecto em cima do cabo de alimentação. Isso pode causar um choque eléctrico ou falha do produto.

- Não ligar ou desligar o ar condicionado, ao ligar ou desligar o cabo de alimentação. Isso pode resultar em incêndio ou choque eléctrico.

- Não tocar, operar ou reparar o ar condicionado com as mãos molhadas. Isso pode causar um choque eléctrico ou falha do produto.

- Não colocar um aquecedor ou outros aparelhos de aquecimento perto do cabo de alimentação. Isso pode resultar em incêndio, choque eléctrico ou falha do produto.

- Não deixe entrar água para dentro do ar condicionado. Isso pode resultar em explosão ou incêndio.

- Não deixar substâncias inflamáveis, como gasolina, benzina e outros, perto do ar condicionado. Isso pode resultar em explosão ou incêndio.

- Não usar o ar condicionado, por um longo período de tempo, em locais pequenos e sem ventilação. Ventilar o local regularmente. Não fazer isso, pode causar explosão ou incêndio.

- Se houver uma fuga de gás, ventilar o local suficientemente, antes de usar de novo o ar condicionado. Não fazer isso, pode causar explosão ou incêndio.

- Desligar a ficha da tomada se houver ruído, cheiro ou fumo provenientes do aparelho de ar condicionado. Não fazer isso, pode causar explosão ou incêndio.

- Em caso de tempestade ou furacão, desligar o aparelho e fechar a janela. Retirar o produto da janela, se possível, antes da chegada do furacão.

- Contactar um centro de serviço autorizado quando instalar ou transferir um ar condicionado. Não fazer isso, pode causar explosão ou incêndio.

- Ser cauteloso porque a água não pode entrar no aparelho.

- Quando o ar condicionado e um aparelho de aquecimento, tal como um aquecedor, são usados em simultâneo, certificar-se de ventilar suficientemente o local. Não fazer isso, pode resultar em incêndio, ferimentos graves ou falha do produto.

- Quando limpar ou reparar o aparelho de ar condicionado, desligar a alimentação principal e retirar a ficha da tomada. Não fazer isso pode resultar em morte, ferimentos graves ou falha do produto.

- Desligar a ficha da tomada sempre que o aparelho não for utilizado por um período prolongado de tempo. Não fazer isso, pode resultar em falha do produto.

- Não colocar objectos em cima do aparelho de ar condicionado. Isso pode resultar em falha do produto.

- Para limpeza interna, contactar o seu fornecedor ou Centro de Serviço Autorizado. Não usar um detergente forte que provoque corrosão ou danos na unidade. Detergentes fortes também podem causar falhas do produto, incêndios ou choques eléctricos.

- Este aparelho não se destina a uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento a menos que tenham recebido supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

! ATENÇÃO

Instalação

• Depois de instalar ou reparar o ar condicionado, certificar-se de verificar se existe alguma fuga de refrigerante. Não fazer isso, pode resultar em falha do produto.
• Instalar o tubo de drenagem adequado para uma drenagem suave da água condensada. Não fazer isso, pode resultar em falha do produto.
• Manter o aparelho nivelado, mesmo durante a instalação.
• Instalar o ar condicionado num local onde o ruído do aparelho no exterior, ou os gases libertados, não incomodem os vizinhos. Não fazer isso, pode causar conflitos entre vizinhos.
• Para transportar o equipamento, devem ser pelo menos duas ou mais pessoas, ou usar uma máquina empilhadora. Isso pode resultar em ferimentos graves.
• Não instalar o ar condicionado em locais de exposição directa ao vento do mar (maresia) Isso pode resultar em falha do produto.

Funcionamento

• Não expor directamente as pessoas, animais ou plantas ao ar frio ou quente do ar condicionado. Isso pode resultar em ferimentos graves.
• Não usar o produto para fins especiais, tais como preservar alimentos, obras de arte, etc. É um ar condicionado para o consumidor comum, e não um sistema de refrigeração de precisão. Isso pode resultar em morte, incêndio ou choque eléctrico.
• Não bloquear a entrada ou saída do caudal de ar. Isso pode resultar em explosão ou falha do produto.
• Não usar produtos de limpeza ou solventes fortes quando limpar o ar condicionado. Usar um pano macio. Isso pode resultar em ferimentos graves ou falha do produto.
• Nunca tocar nas partes metálicas do aparelho, quando remover o filtro de ar. Isso pode resultar em ferimentos graves ou falha do produto.
• Não colocar objectos em cima do aparelho de ar condicionado. Isso pode resultar em falha do produto.
• Após a limpeza, inserir sempre o filtro de segurança. Limpar o filtro a cada duas semanas ou, se necessário, mais frequentemente.
• Não introduzir as mãos ou outros objectos através da entrada ou saída de ar, enquanto o aparelho estiver a funcionar. Isso pode resultar em choque eléctrico.
• Não beber a água do ar condicionado. Isso pode resultar em sérias complicações de saúde.
• Usar um banco pequeno ou uma escada resistente para conseguir fazer a limpeza, manutenção ou reparação do aparelho de ar condicionado instalado em altura. Não fazer isso, pode resultar em lesão grave ou em falha do produto.
• Não misturar pilhas para o controlo remoto com outro tipo de pilhas, nem pilhas novas com pilhas usadas. Não fazer isso, pode resultar em falha do produto.
• Não recarregar ou desmontar as pilhas. Não fazer isso, pode resultar em explosão, incêndio ou em ferimentos graves.
• Parar de usar o controlo remoto, caso houver uma fuga de líquido da pilha. A roupa ou a pele devem ser lavadas com água limpa, se foram expostas ao líquido de fuga da pilha. Não fazer isso, pode resultar em ferimentos graves.
• Se engolir o líquido de fuga da pilha, lavar o interior de boca completamente e, de imediato, consultar um médico. Não fazer isso, pode causar complicações de saúde.

Limites de Funcionamento

A tabela abaixo indica os limites de temperatura em que o ar condicionado pode funcionar.

Modo	Temperatura Interior	Temperatura Exterior
Arrefecimento	18°C~32°C	-10°C~48°C
Aquecimento	16°C~30°C	-10°C~24°C

ÍNDICE

2 DICAS PARA POUPAR ENERGIA

3 INSTRUÇÕES IMPOR- TANTES DE SEGURANÇA

7 ANTES DE USAR

7 Componentes

8 Usar o controlo remoto

9 - Inserir as pilhas

9 - Instalar o suporte do controlo remoto

10 FUNÇÕES BÁSICAS

10 Arrefecer a sala

10 Aquecer a sala

10 Remoção da humidade

11 Ventilar a sua divisão

11 Ajustar a velocidade do ventilador

11 Ajustar a direcção do caudal de ar

11 Configurar o temporizador

11 - Configurar o horário actual

12 - Ligar o ar condicionado num horário pré-definido

12 - Desligar o ar condicionado num horário pré-definido

12 - Cancelar a configuração do temporizador

12 - Configuração do modo Sleep

13 FUNÇÕES AVANÇADAS

13 Alterar rapidamente a temperatura da sala

13 Purificação do ar de interior

13 - Função de Auto Limpeza

14 Função Modo Automático

14 Função Modo auto Comutação

15 Modo de arrefecimento com poupança de energia

15 Brilho do ecrã de visualização

15 Ar condicionado em funcionamento sem o controlo remoto

16 Reiniciar automaticamente o ar condicionado

16 Função de auto diagnóstico

17 MANUTENÇÃO

18 RESOLUÇÃO DE PRO-BLEMAS

18 Função de auto diagnóstico

18 Antes de solicitar o serviço

ANTES DE USAR

Componentes

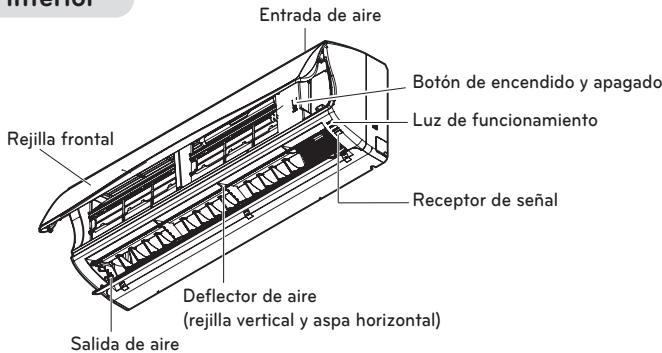

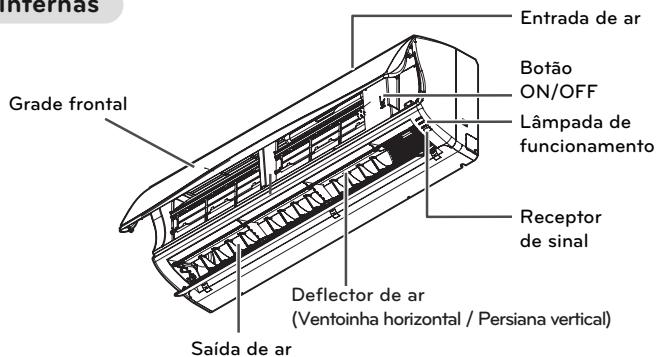

Unidades Internas

Internas Entrada de ar Botão ON/OFF Lâmpada de funcionamento Receptor de sinal Deflector de ar (Ventoinha horizontal / Persiana vertical) Saída de ar Grade frontal

* Orecurso pode ser mudado de acordo com um tipo de modelo.

NOTA

O número de lâmpadas em funcionamento e as suas posições podem variar, dependendo do modelo de ar condicionado.

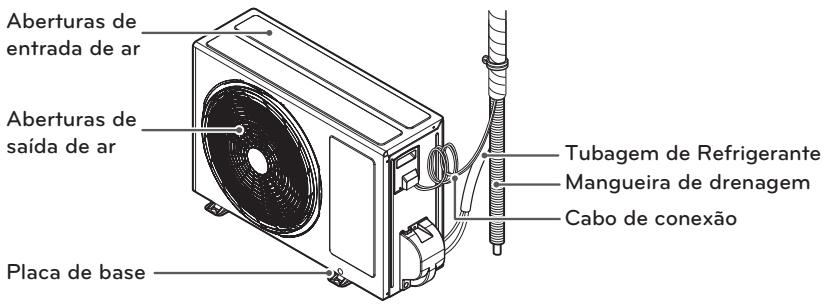

Unidade Exterior

Aberturas de entrada de ar Aberturas de saída de ar Placa de base Tubagem de Refrigerante Mangueira de drenagem Cabo de conexão

* Orecurso pode ser mudado de acordo com um tipo de modelo.

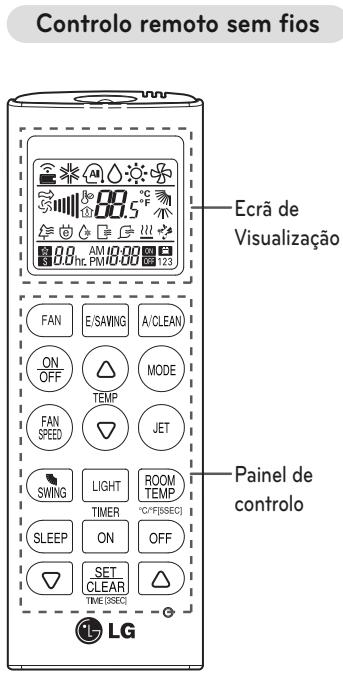

Usar o controlo remoto

O ar condicionado pode funcionar de forma mais conveniente, usando o controlo remoto. Os botões de funções adicionais podem ser encontrados, sob a tampa do controlo remoto.

Controlo remoto sem fios Ecrã de Visualização FAN E/SAWING A/CLEAN ON OFF △ MODE FAN SPEED ▽ JET SWING LIGHT ROOM TIMER "ON" (SSEC) SLEEP ON OFF SET CLEAR △ TIME (SSEC) LG

Painel de controlo	Ecrã de Visualização	Descrição
	[03HC]	Botão da ventoinha: o ar sai da unidade interior inferior para a sala sem alterar a temperatura do ar.
[67ZW]		Botão Modo Automático Sleep*: Configura o modo para funcionamento automático até adormecer.
[80DW]	[0828]	Botões de ajuste de temperatura: Ajustam a temperatura da sala durante o arrefecimento e aquecimento.
[8KZO]	-	Botão On / Off: Ligar / Desligar o ar condicionado.
[02BW]	[0W6Z]	Botão de velocidade do ventilador interior: Ajusta a velocidade do ventilador.
[6GD5]		Botão de seleção do modo de funcionamento*: Selecciona o modo de funcionamento. Modo arrefecimento (*) / Modo automático ou auto comutação (AI) / Modo de desumidificação (O) / Modo de aquecimento (◇)
[440Z] -	[0440]	Arrefecimento a jacto / Botão de aquecimento botão*: Aquece ou arrefece a temperatura do interior num curto período de tempo.
[2XXC]	[0A1XD]	Botão de direção do caudal de ar: Ajusta a direção do caudal de ar verticalmente ou horizontalmente.
[ATY4]		Botão de indicação de temperatura: Indica a temperatura da sala. Pressione ROOM TEMP durante 5 seg, conversão °C / °F.
[7066]	[9X6HZ]	Botão Timer: Configura o horário actual e o horário inicial / final.
[XXHW]	[027T]
[E/SAVING]
	[4130]
[0220]	[2247]	[08KC]
[THW4]

* Algumas funções podem não ser suportadas, dependendo do modelo.

Inserir as pilhas

Inserir as pilhas antes de usar o controlo remoto. O tipo de pilha utilizada é AAA (1,5 V).

1 Remover a tampa da bateria.

2 Colocar as pilhas novas + e - verificar se os e terminais das pilhas estão instalados correctamente.

3 Recolocar a tampa das pilhas.

NOTA

Se o ecrã de visualização do controlo remoto começar a desaparecer, substituir as pilhas.

Instalar o suporte do controlo remoto

Instalar o suporte onde não houver luz solar directa, para proteger o controlo remoto.

1 Escolher um local seguro e de fácil acesso.
2 Remova a película de protecção da etiqueta adesiva na parte de trás do suporte antes de anexá-lo à parede.

3 Fixar firmemente o suporte com 2 parafusos, utilizando uma chave de fenda.

4 Deslizar o controlo remoto para o interior do suporte.

Para funcionar, apontar o controlo remoto para o receptor de sinal na parte inferior do ar condicionado.

• O controlo remoto pode funcionar com outros dispositivos electrónicos, ao apontar para eles. Certificar-se de apontar o controlo remoto para o receptor de sinal do aparelho de ar condicionado.
• Para um funcionamento adequado, usar um pano macio para limpar o receptor e transmissor do sinal.

FUNÇÕES BÁSICAS

Arrefecer a sala

(Modo de arrefecimento)

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar MODE repetidamente para seleccionar o modo de arrefecimento.
- ✧ É exibido no ecrã de visualização.

3 Pressionar Ⓐ ou ⚽ para definir a temperatura desejada.

- Os limites de temperatura estão entre os 18 ° C e os 30 ° C.

Aquecer a sala

(Modo de Aquecimento)

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar MODE repetidamente para seleccionar o modo de aquecimento.
- É exibido no ecrã de visualização.

- Os limites de temperatura estão entre os 16 ° C e os -30 ° C.

NOTA

Modelos de apenas ar frio não suportam esta função.

Remoção da humidade (Modo de desumidificação)

Este modo remove o excesso de humidade em ambientes com elevada concentração ou durante a época de chuvas, de forma a prevenir a acumulação de dolor. Este modo ajusta a temperatura na divisão e velocidade da ventoínha de forma automática para manter o nível de humidade ideal.

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar MODE repetidamente para seleccionar a função de desumidificação.
- Ó É exibido no ecrã de visualização.

■ / - # AM 12:00

NOTA

- Neste modo, não pode ajustar a temperatura ambiente, dado que ela é ajustada automaticamente. Além disso, a temperatura ambiente não é exibida no ecrã de visualização.

Ventilar a sua divisão (Operação de Circulação de Ar)

Este modo faz com que o ar interior circule sem alterar a temperatura da divisão. A lâmpara de arrefecimento irá acender no modo de circulação de ar.

1 Pressionar ON OFF para ligar o aparelho.

2 Pressionar FAN para seleccionar a opção de circulação de ar.

- É exibido no ecrã de visualização.

AM 12:00

3 Pressionar FAN SPEED para ajustar a velocidade do ventilador.

Ajustar a velocidade do ventilador

1 Pressionar FAN SPEED repetidamente para ajustar a velocidade do ventilador.

- Seleccionar ⇌ caso pretender ar natural. A velocidade do ventilador ajusta-se automaticamente.

Ajustar a direcção do caudal de ar

1 Para ajustar a direcção do caudal de ar na horizontal, pressionar 📣SWING repetidamente e seleccionar a direcção desejada.

- Seleccionar para ajustar automaticamente a direcção do caudal de ar.

NOTA

• O ajuste da direcção do caudal de ar na vertical pode não existir, dependendo do modelo.
• Ajustar o deflector de ar de forma arbitrária pode causar falha do produto.
• Se reiniciar o aparelho, ele começa a funcionar com a direcção de caudal de ar previamente definida, de modo que o deflector de ar pode não coincidir com o ícone exibido no controlo remoto.
  Quando isso ocorrer, pressionar SWING para ajustar a direcção do caudal de ar novamente.

Configurar o temporizador

Pode-se usar a função temporizador para economizar energia, e usar o ar condicionado de forma mais eficiente.

Configurar o horário actual

1 Pressionar SET CLEAR e manter pressionado por mais de 3 segundos.

- O ícone do AM/PM oscila na parte inferior do ecrã de visualização.

2 Pressionar ▼ ou △ para seleccionar os minutos.
3 Pressionar SET CLEAR para terminar.

Ligar o ar condicionado num horário pré-definido

1 Pressionar ON.

- O ícone em baixo pisca na parte inferior do ecrã de visualização.

2 Pressionar ▽ ou △ para seleccionar os minutos.
3 Pressionar SET CLEAR para terminar.

Desligar o ar condicionado num horário pré-definido

1 Pressionar OFF.

- O ícone em baixo pisca na parte inferior do ecrã de visualização.

2 Pressionar ▽ ou △ para seleccionar os minutos.
3 Pressionar SET CLEAR para terminar.

Cancelar a configuração do temporizador

2 Pressionar ▽ ou △ para seleccionar a configuração do temporizador para cancelar.
3 Pressionar SET CLEAR.

- Para cancelar todas as configurações do temporizador, pressionar SET CLEAR.

Configuração do modo Sleep

Usar o modo Sleep para que o ar condicionado desligue automaticamente quando vai dormir.

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar SLEEP
3 Pressionar ▽ ou △ para seleccionar os horas (até 7 horas).
4 Pressionar SET CLEAR para terminar.

- É exibido no ecrã de visualização tela em modo Sleep.

18 °C 1hr. AM 12:00

NOTA

Nos modos arrefecimento e desumidificação, a temperatura aumenta em 1 °C após cada 30 minutos de funcionamento, para obter um sono mais confortável.

A temperatura aumenta até 2 °C acima da temperatura programada.

FUNÇÕES AVANÇADAS

O ar condicionado apresenta algumas funções avançadas adicionais.

Alterar rapidamente a temperatura da sala

(Modo Arrefecimento / Aquecimento a jacto)

Este modo permite arrefecer rapidamente o interior no verão, ou aquecê-lo rapidamente no inverno.

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar ⒽET.

• Em modo de arrefecimento a jacto, o aparelho liberta ar com muita força, por 30 minutos, a uma temperatura de 18 °C.
• Em modo de aquecimento a jacto, o aparelho liberta ar com muita força, por 30 minutos, a uma temperatura de 30 °C.

NOTA

• No modo Circulação de Ar, modo Automático, ou modo auto Comutação, esta função não pode ser usada.
• Esta função pode não ser suportada, dependendo do modelo.

Purificação do ar de interior

Função de Auto Limpeza

Durante o funcionamento nos modos de Arrefecimento e Desumidificação, a humidade é gerada no interior da unidade de interior. Usar a função de auto limpeza, para remover a essa mesma humidade.

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar A/CLEAN.

- ≡ É exibido no ecrã de visualização.

- Se desligar o aparelho, o ventilador vai funcionar durante 30 minutos e limpar internamente a unidade de interior.

NOTA

Alguns botões não podem ser usados enquanto a função de auto limpeza está a decorrer.

Função Modo Automático (Inteligência artificial)

Modelos de apenas ar frio

Neste modo, a velocidade do ventilador e a temperatura ajustam-se automaticamente, com base na temperatura ambiente.

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar MODE repetidamente para seleccionar a o modo automático.
3 Pressionar ▼ ou △ para seleccionar o código da operação desejada, se a temperatura é superior ou inferior à temperatura desejada.

Código	Descrição
2	Ar frio
1	Arrefecer ligeiramente
0	Manter a temperatura ambiente
-1	Aquecer ligeiramente
-2	Ar Quente

NOTA

• Neste modo, não se pode ajustar a velocidade do ventilador, mas pode-se configurar o deflector de ar para rodar automaticamente.
• Esta função pode não ser suportada, dependendo do modelo.

Função Modo auto Comutação

Este modo adapta automaticamente o funcionamento para manter a temperatura em ±2^ C.

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar MODE repetidamente para seleccionar o Função Modo auto Comutação.
- AI É exibido no ecrã de visualização.

3 Pressionar ▼ ou △ para definir a temperatura desejada.

- Os limites de temperatura estão entre os 18 ° C e os 30 ° C.

4 Pressionar FAN SPEED repetidamente para seleccionar a velocidade do ventilador.

NOTA

Esta função pode não ser suportada, dependendo do modelo.

Modo de arrefecimento com poupança de energia

Este modo minimiza o consumo de energia durante o arrefecimento, e aumenta a temperatura configurada previamente para o nível ideal, de forma a manter um ambiente mais confortável.

1 Pressionar ON OFF para ligar o aparelho.
2 Pressionar MODE repetidamente para seleccionar o modo de arrefecimento.
3 Pressionar E/SAVING.

- é exibido no ecrã de visualização.

• Esta função pode não ser suportada, dependendo do modelo.
• Durante o modo de refrigeração em poupança de energia, a temperatura mostrada no visor da unidade pode ser diferente daquele mostrado no controlo remoto.
• Possível, a temperatura diferente é exibida entre o controlo remoto e o ar condicionado durante a utilização.

Brilho do ecrã de visualização

Pode-se ajustar o brilho do ecrã de visualização da unidade de interior.

1 Pressionar LIGHT para ajustar o brilho para o nível desejado.

NOTA

Esta função pode não ser suportada, dependendo do modelo.

Ar condicionado em funcionamento sem o controlo remoto

Para o funcionamento do ar condicionado, pode-se usar o botão On / Off da unidade de interior, quando o controlo remoto estiver indisponível. No entanto, a velocidade do ventilador fica definida como alta.

1 Abrir a tampa frontal.

- Levantar ambos os lados da tampa ligeira- mente.

* Orecurso pode ser mudado de acordo com um tipo de modelo.

2 Pressionar o botão On / Off.

ON/OFF

* Orecurso pode ser mudado de acordo com um tipo de modelo.
- Para modelos de arrefecimento e aquecimento, o modo de funcionamento muda, dependendo da temperatura ambiente.

Temperatura da sala	Definir temperatura	Modo de Funcionamento
Abaixo de 21 °C	24°C	Modo de aquecimento
Acima de 21 °C e abaixo de 24 °C	23°C	Modo de Desumidificação
Acima de 24 °C	22°C	Modo de arrefecimento

- Para os modelos de apenas ar frio, a temperatura é definida como 22 °C (71,6 °F).

Reiniciar automaticamente o ar condicionado

Quando o aparelho é ligado novamente após uma falha de energia, esta função restaura as configurações anteriores. Esta função é uma configuração padrão de fábrica.

Operação forçada

1 Abrir a tampa frontal.

- Levantar ambos os lados da tampa ligeira- mente.

* Orecurso pode ser mudado de acordo com um tipo de modelo.

2 Pressionar o botão On / Off e manter pressionado por 6 segundos.

- A unidade irá emitir dois bips e a lâmpada irá piscar 6 vezes.

* Orecurso pode ser mudado de acordo com um tipo de modelo.
- Para reactivar a função, pressionar o botão On / Off e manter pressionado por 6 segundos. A unidade irá emitir dois bips e a luz azul irá piscar 4 vezes.

NOTA

Se pressionar e manter pressionado o botão On / Off por 3-5 segundos, em vez de 6 segundos, a unidade irá mudar para modo de Teste. No modo de teste, o aparelho liberta ar com muita força por 18 minutos para o arrefecimento, e depois repõe as configurações padrão de fábrica.

Limpeza do filtro de ar

Limpar o filtro de ar em cada duas semanas ou mais, se necessário.

1 Desligar o aparelho e desconectar o cabo de alimentação.
2 Abrir a tampa frontal.
- Levantar ambos os lados da tampa ligeira- mente.

* Orecurso pode ser mudado de acordo com um tipo de modelo.

3 Segurar o puxador do filtro de ar, levantá-lo ligeiramente, e remover o filtro da unidade.

* Orecurso pode ser mudado de acordo com um tipo de modelo.

4 Limpar o filtro com um aspirador de pó ou com água morna.

- Se a sujidade for de difícil remoção, lavar o filtro com água morna e detergente.

Se o aparelho de ar condicionado não for utilizado por um longo período de tempo, deve secar o ar condicionado para o manter em bom estado.

1 Colocar em funcionamento o ar condicionado no modo Fan (Ventoinha) durante 3 a 4 horas para o secar profundamente e depois desligue o cabo de alimentação. Podem ser provocados danos internos se for deixada humidade nos componentes.
2 Antes de utilizar novamente o ar condicionado, deve secar novamente as componentes internas do ar condicionado ao colocar em funcionamento o ar condicionado no modo Fan (Ventoinha) durante 3 a 4 horas. Isso ajuda a eliminar os odores que podem ter sido gerados pela humidade.

Limpar o produto regularmente para manter o desempenho ideal e evitar possíveis rupturas.

* Isto pode não ser fornecido, dependendo do modelo.

* Orecurso pode ser mudado de acordo com um tipo de modelo.

Tipo	Descrição	intervalo
Filtro de ar	Ver "Limpeza do filtro de ar"	Duas semanas
Unidades Internas	Limpe a superfície da unidade interior utilizando um pano macio e seco.	Regularmente
	Limpe o tubo de drenagem.	A cada 4 meses
	Limpe o tubo de prateleira.	Uma vez por ano
	Limpe o comutador de calor.	Uma vez por ano
	Substitua as pilhas do controlo remoto.	Uma vez por ano
Unidade Exterior	Utilize vapor para limpar a bobina do comutador de calor e as aberturas de ventilação do painel. (consultar com um Técnico)	Regularmente
	Limpe o ventilador.	Uma vez por ano
	Limpe o tubo de prateleira.	Uma vez por ano
	Verificar se todo o conjunto de ventilação está bem apertado.	Uma vez por ano
	Verifique os componentes eléctricos com jactos de ar.	Uma vez por ano
	Limpe os componentes eléctricos com jactos de ar.	Uma vez por ano

! ATENÇÃO

• Desligar o aparelho e desconectar o cabo de alimentação antes de executar qualquer manutenção, caso contrário pode causar um choque eléctrico
• Nunca usar água mais quente do que 40 °C para limpar os filtros. Pode causar deformação ou descoloração.
• Nunca usar substâncias voláteis, quando limpar os filtros. Eles podem danificar a superfície do produto.

NOTA

• A localização e formato dos filtros podem variar, dependendo do modelo.
• Certificar-se de limpar regularmente as bobinas do transferidor de calor da unidade de exterior, pois a sujidade recolhida nas bobinas pode diminuir a eficiência e funcionamento e aumentar os custos de energia.

RESOLUÇÃO DE PROBLEMAS

Função de auto diagnóstico

Este produto tem uma função interna de auto diagnóstico. Se ocorrer um erro, a luz da unidade de interior vai começar a piscar em intervalos de 2 segundos. Se isso ocorrer, contactar o seu revendedor ou centro de serviço.

Antes de solicitar o serviço

Por favor verificar o seguinte, antes de contactar o centro de serviço. Se o problema persistir, contactar o seu centro local de serviço.

Problema	Possíveis causas	Acção Correctiva
Há um cheiro a queimado e um som estranho que vem da unidade.	-	Desligar o aparelho, desconectar o cabo de alimentação e contactar o centro de serviço.
Existem fugas de água da unidade de interior, mesmo quando o nível de humidade é baixo.
O cabo de alimentação está danificado ou está a gerar-se um calor excessivo.
Um interruptor, um disjuntor (segurança, ligação à terra) ou um fusível, não estão a funcionar correctamente.
O ar condicionado não funciona.	O aparelho está desligado.	Verificar se o cabo de alimentação está ligado na tomada.
	Um fusível queimado ou o fornecimento de energia foi interrom-pido.	Substituir o fusível ou verificar se o disjun-tor disparou.
	Ocorreu uma falha de energia.	Desligar o ar condicionado quando ocorrer uma falha de energia. Quando a energia for restabelecida, esperar três minutos e, em seguida, ligar o ar condicionado.
	A tensão é muito alta ou muito baixa.	Verificar se o disjuntor disparou.
	O ar condicionado desligou-se automaticamente num horário pré-configurado.	Pressionar o botão ON / OFF novamente.
O ar condicionado não gera ar frio.	O ar não circula cor- rectamente.	Certificar-se que não há cortinas, móveis ou persianas à frente do ar condicionado.
	O filtro de ar está sujo.	Limpeza do filtro de ar a cada duas sema-nas. Consultar "Limpeza do Filtro de Ar " para obter mais informações.
	A temperatura am-biente é muito alta.	No Verão, pode demorar algum tempo para arrefecer o ar interior. Neste caso, seleccio-nar o modo arrefecimento a jacto para arre-fecer rapidamente o ar do interior.
	O ar frio está escapar da sala.	Certificar-se que não está a escapar ar frio através de pontos de ventilação na sala.
	A temperatura é su-perior à temperatura pré - definida.	Regular a temperatura desejada para um nível inferior ao da temperatura actual.
	Existe uma fonte de calor nas proximida-des.	Evitar o uso de um gerador de calor como um forno eléctrico ou um queimador de gás, enquanto o ar condicionado estiver em funcionamento.
	O modo de circulação de ar foi seleccio-nado.	No modo de circulação de ar, o ar liber-tado não permite arrefecimento, nem aquecimento do ar do interior. Mudar o modo de funcionamento para a modo de arrefecimento.
Não é possível ajustar a ve- locidade do ventilador.	O modo automático, o modo a jacto ou o modo de desumidifi-cação foi seleccio-nado.	Em alguns modos de funcionamento, tais como o de desumidificação ou o modo de funcionamento a jacto, não se pode ajustar a velocidade do ventilador. Seleccionar o modo de funcionamento no qual se possa ajustar a velocidade do ventilador.
Não é possível ajustar a temperatura.	O modo de circulação de ar, o modo a jacto ou o modo de desu-midificação foi selec-cionado.	Em alguns modos de funcionamento, tais como o de circulação de ar ou o modo de funcionamento a jacto, não se pode ajustar a temperatura. Seleccionar o modo de funcionamento no qual se possa ajustar a temperatura.

HANDLEIDING

AIR CONDITIONER
