MANUAL DE UTILIZADOR OR-960-XE Orima

E: [e-mail]

Serviço Pós Venda:

Tel.: [phone]

E: [e-mail]

PT Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar o aparelho.
UK Thank you for purchasing this ORIMA product. Please read this manual carefully before using the appliance.
FR Merci d'avoir acheté ce produit ORIMA. Veuillez lire attentivement ce manuel avant d'utiliser l'appareil.
ES Gracias por haber adquirido este produto ORIMA. Por favor lea atentamente este manual antes de empezar a usar el aparato.

Caro Utilizador,

O nosso objetivo é fazer com que este produto lhe forneça o melhor do que é fabricado nas nossas modernas instalações num ambiente de trabalho minucioso, em conformidade com o conceito de qualidade total.

Portanto, sugerimos que antes de usar o produto leia o manual do utilizador com atenção e que o mantenha permanentemente à sua disposição.

Nota: Este manual do utilizador está preparado para mais do que um modelo. Algumas das funções especificadas no manual podem não estar disponíveis no seu aparelho.

Todos os nossos aparelhos são apenas para uso doméstico, não para uso comercial.

Os produtos marcados com (*) são opcionais.

"ESTE APARELHO DEVE SER INSTALADO DE ACORDO COM AS NORMAS EM VIGOR E USADO APENAS NUM ESPAÇO VENTILADO. LER AS INSTRUÇÕES ANTES DE INSTALAR OU USAR ESTE APARELHO"

"Em conformidade com a regulamentação REEE."

Conteúdo

Advertências importantes.....4

Ligação elétrica...16

Ligação do gás 17

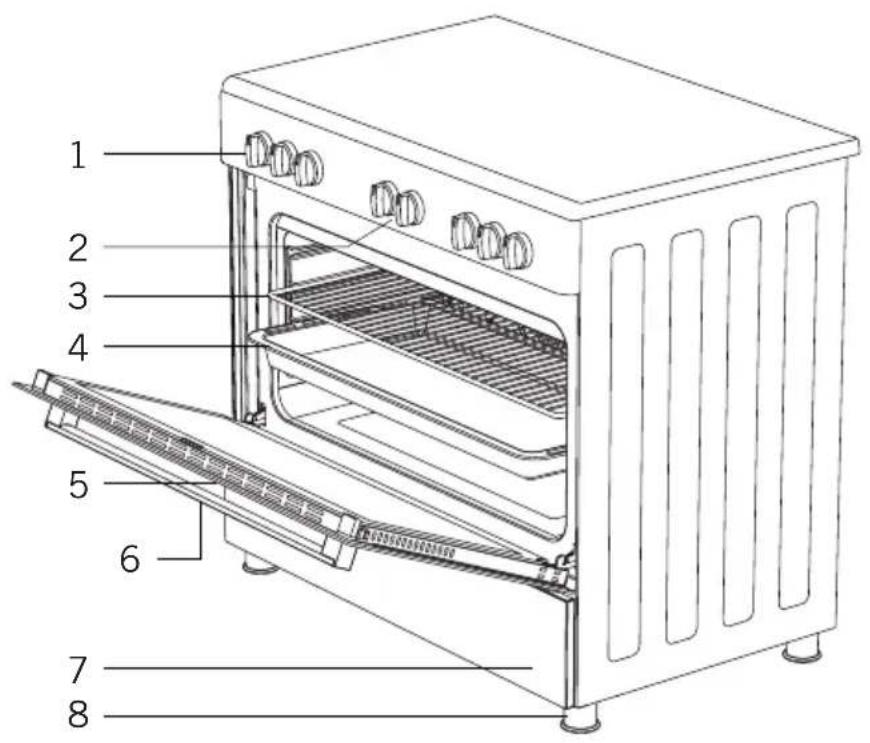

Apresentação do aparelho...22

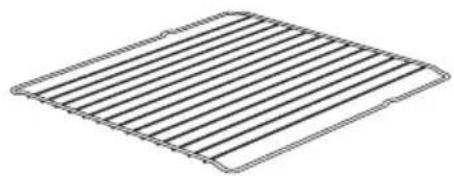

Acessórios...23

Funções técnicas do seu forno...24

Instalação do seu forno...27.

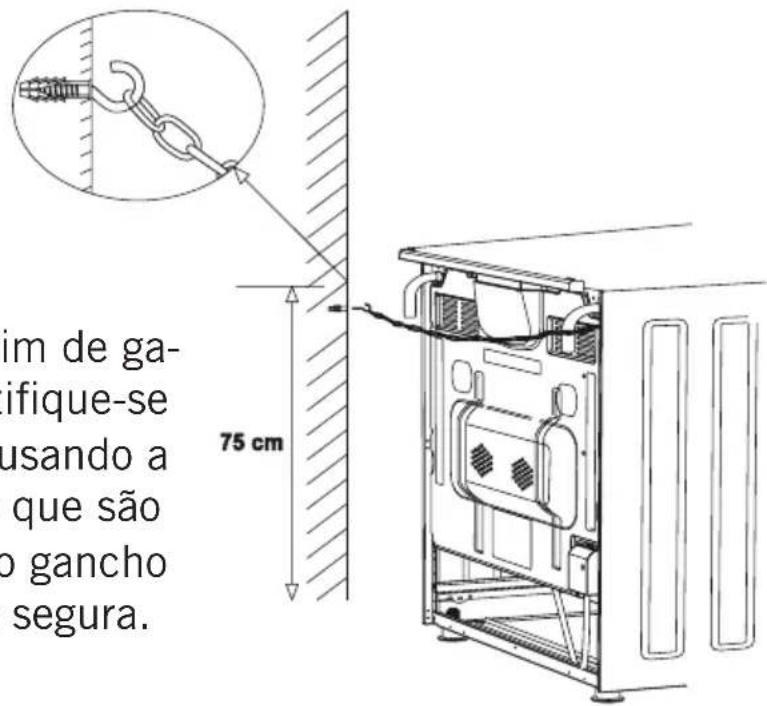

Ilustração da fixação da corrente...29

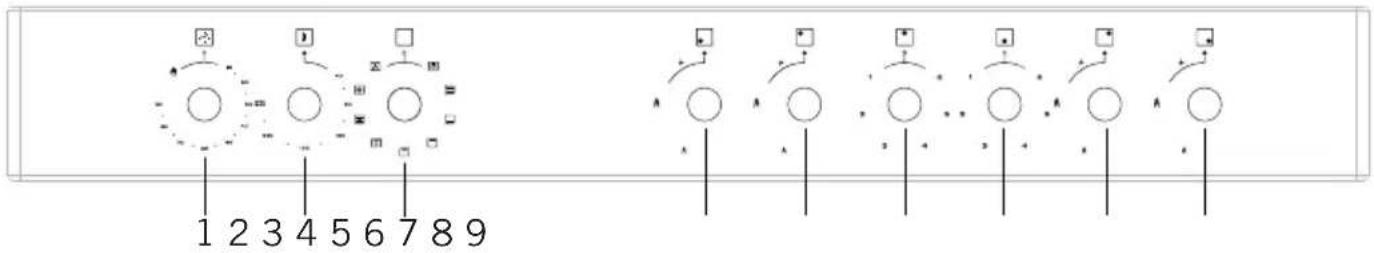

Painel de controlo...30

Usar a secção do forno...31

Usar o grelhador....32

Usar o assador de frango...32

Usar a secção do fogão...33

Tipos de programa...35.

Tabela de tempo de cozedura...36

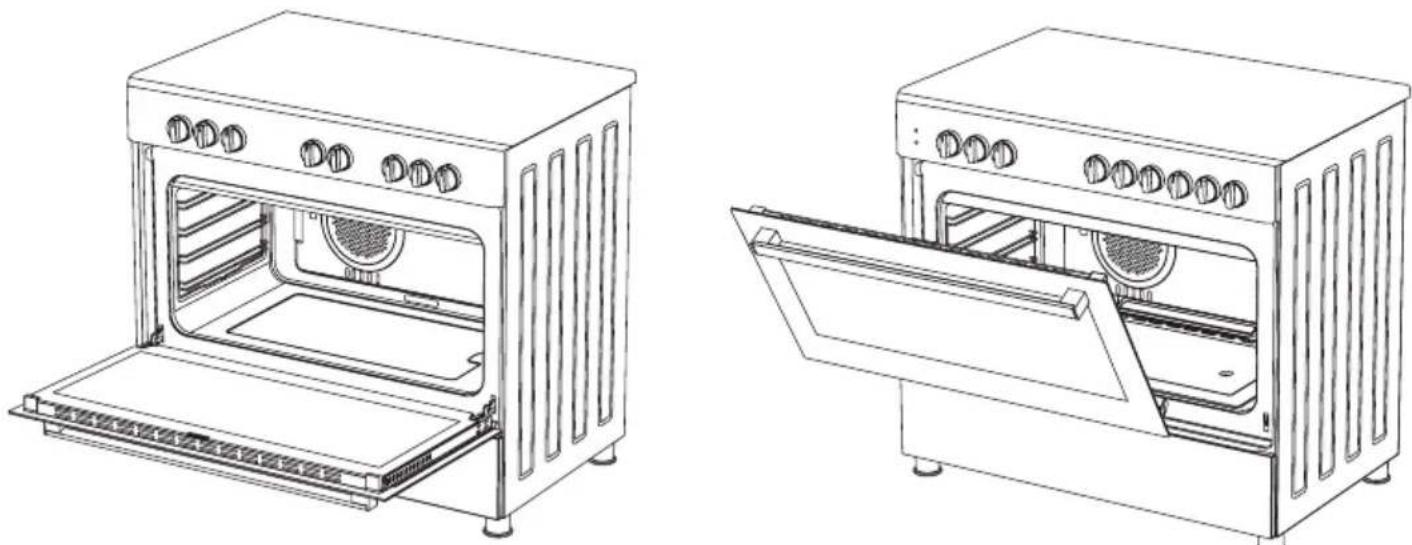

Manutenção e limpeza 37

Montagem da porta do forno 38

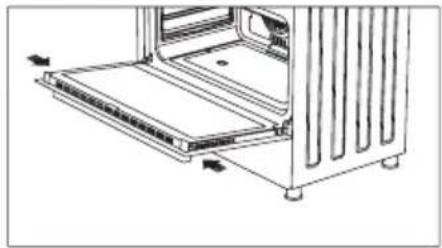

Limpeza e manutenção da porta de vidro na 39

Paredes catalíticas 39

Posições da grelha 40

Substituição da lâmpada do forno 40

Usar a chapa defletora do grelhador 41

Resolução de problemas 42

Regras de manuseamento...44

Recomendações de eficiência energética 44

Eliminação amiga do ambiente 45

Informação sobre a embalagem 45

ADVERTÊNCIAS IMPORTANTES

1. A instalação e reparação devem ser sempre realizadas por “ASSISTÊNCIA AUTORIZADA”. O fabricante não será responsável pelas operações realizadas por pessoas não autorizadas.
2. Deve ler cuidadosamente estas instruções de funcionamento. Apenas desta forma pode usar o aparelho em segurança e de forma correta.
3. O forno deverá ser usado de acordo com as instruções de funcionamento.
4. Manter afastadas as crianças com menos de 8 anos e os animais quando estiver a utilizar.
5. ADVERTÊNCIA: As partes acessíveis podem ficar quentes enquanto usar o grelhador. Manter afastado de crianças.
6. ADVERTÊNCIA: Perigo de incêndio; não armazenar os materiais sobre a superfície de cozedura.
7. ADVERTÊNCIA: O aparelho e as peças acessíveis ficam quentes durante o funcionamento.
8. As condições de montagem deste dispositivo são especificadas na etiqueta. (Ou na chapa de dados)
9. As partes acessíveis podem ficar quentes quando o grelhador é usado. As crianças pequenas devem ser mantidas afastadas.
10. ADVERTÊNCIA: Este aparelho é destinado para cozinhar. Não deve ser usado para outros fins como para aquecer uma sala.

PO

1. Não usar aparelhos de limpeza a vapor para limpar o aparelho.
2. Assegurar que a porta do forno está completamente fechada depois de colocar os alimentos dentro do forno.
3. NUNCA tentar apagar o fogo com água. Desligar apenas o circuito do dispositivo e cobrir a chama com uma cobertura ou uma manta corta-fogo.
4. Crianças menores de 8 anos de idade devem ser mantidas afastadas, se não puderem ser vigiadas continuamente.
5. Deve ser evitado tocar nos elementos de aquecimento.
6. CUIDADO: O processo de cozedura deve ser vigiado. O processo de cozedura deve ser sempre vigiado.
7. Este dispositivo pode ser utilizado por crianças com mais de 8 anos de idade, pessoas com problemas físicos, auditivos ou mentais ou pessoas com falta de experiência ou conhecimento; desde que o controlo seja assegurado ou seja fornecida informação em relação aos perigos.
8. Este dispositivo foi concebido apenas para uso doméstico.
9. As crianças não devem brincar com o aparelho. A limpeza ou manutenção do utilizador não deve ser feita por crianças a menos que tenham mais de 8 anos e sejam vigiadas por adultos.

10. Manter o aparelho e o respetivo cabo de alimentação afastado das crianças com menos de 8 anos.

11. Colocar as cortinas, tules, papel ou qualquer material inflamável (comburente) longe do aparelho antes de começar a usar o aparelho. Não colocar materiais comburentes ou inflamáveis sobre ou no interior do aparelho.

12. Manter os canais de ventilação abertos.
13. O aparelho não é adequado para usar com um temporizador externo ou sistema de controlo remoto separado.
14. Não aquecer latas fechadas e frascos de vidro. A pressão pode levar os frascos a explodir.
15. A pega do forno não é um secador de toalhas. Não pendurar toalhas, etc. na pega do forno.
16. Não colocar os tabuleiros do forno, placas ou folhas de alumínio diretamente sobre a base do forno. O calor acumulado pode danificar a base do forno.
17. Ao colocar ou retirar alimentos do forno, etc., usar sempre luvas de forno resistentes ao calor.
18. Não usar o produto em estados como sob influência de medicamentos e/ou de álcool que possam afetar a sua capacidade de discernimento.
19. Ter cuidado quando usar álcool nos seus alimentos. O álcool irá evaporar a temperaturas elevadas e pode incendiar-se provocando um incêndio, se entrar em contacto com superfícies quentes.
20. Após cada utilização, verificar se a unidade está desligada.

PO

1. Se o aparelho estiver defeituoso ou apresentar danos visíveis, não utilizar o aparelho.
2. Não tocar na ficha com as mãos molhadas. Não puxar o cabo para desligar, segurar sempre pela ficha.
3. Não usar o aparelho com o vidro da porta da frente retirado ou partido.
4. Colocar o papel vegetal junto com o alimento num forno pré-aquecido, colocando-o dentro de uma panela ou num acessório de forno (tabuleiro, grelha de arame, etc.).
5. Não colocar sobre o aparelho objetos que as crianças possam alcançar.
6. É importante colocar a grelha de arame e bandeja corretamente nas prateleiras de arame e/ou colocar corretamente o tabuleiro na prateleira. Colocar a grelha ou o tabuleiro entre duas guias e verificar se está equilibrada antes de colocar alimentos sobre ela.
7. Para evitar o risco de tocar nos elementos de aquecimento do forno, remover as partes excedentes do papel vegetal que ficar pendurado do acessório ou recipiente.
8. Nunca o usar em temperaturas do forno mais elevadas do que a temperatura máxima de uso indicada no papel vegetal. Não colocar o papel vegetal na base do forno.

9. Quando a porta estiver aberta, não colocar qualquer objeto pesado sobre a porta ou permitir que as crianças se sentem nela. Pode fazer com que o forno se vire ou as dobradiças da porta fiquem danificadas.

10. Os materiais de embalagem são perigosos para as crianças. Manter o material de embalagem afastado do alcance das crianças.

11. Não usar produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar o vidro, pois os arranhões que podem ocorrer na superfície do vidro da porta podem provocar a quebra do vidro.
12. Não colocar o aparelho numa superfície coberta com carpetes. As partes elétricas sobreaquecem, já que não haverá ventilação a partir de baixo. Isto provocará avaria do aparelho.
13. Não bater em superfícies de vidro de placas de vitrocerâmica com um metal duro, a resistência pode ficar danificada. Isso pode provocar um choque elétrico.
14. O utilizador não deve tratar do forno por si mesmo.
15. O uso deve ser cuidadoso ao limpar queimadores a gás. Pode causar danos pessoais.
16. O alimento pode entornar quando o pé de forno é desmontado ou partido, ter cuidado. Pode causar danos pessoais.
17. Durante a utilização as superfícies interior e exterior do forno ficam quentes. Ao abrir a porta do forno, recuar para evitar o vapor quente que sai do interior. Há risco de queimadura.
18. A tampa superior do forno pode ser fechada por um motivo, que não seja poder tropeçar nas panelas. Recuar para evitar que os alimentos quentes lhe caiam em cima. Há risco de queimadura.

PO

1. Não colocar objetos pesados quando a porta do forno estiver aberta, risco de queda.
2. O utilizador não deve deslocar a resistência durante a limpeza. Isso pode provocar um choque elétrico.
3. Não retirar os interruptores de ignição do aparelho. Caso contrário, pode haver acesso a cabos elétricos ao vivo. Isso pode provocar um choque elétrico.
4. A alimentação do forno pode ser desligada durante qualquer trabalho de construção em casa. Depois de concluir o trabalho, deve ser a assistência autorizada a ligar de novo o forno.
5. Não colocar utensílios de metal, como faca, garfo, colher sobre a superfície do aparelho, pois ficarão quentes.
6. Para evitar o sobreaquecimento, o aparelho não deve ser instalado atrás de uma cobertura decorativa.
7. Desligar o aparelho antes de retirar as proteções. Depois de limpar, instalar as proteções de acordo com as instruções.
8. O ponto de fixação do cabo deverá ser protegido.
9. ADVERTÊNCIA: Não usar o forno e queimadores do grelhador ao mesmo tempo.
10. Não deve cozinhar os alimentos diretamente sobre o tabuleiro/grelha. Deve colocar os alimentos dentro ou sobre ferramentas adequadas antes os pôr no forno.
11. Superfície quente, deixar arrefecer antes de fechar a tampa.

Segurança elétrica

1. Ligar o aparelho a uma tomada com ligação à terra protegida por um fusível, em conformidade com os valores especificados no quadro de especificações técnicas.
2. Pedir a um eletricista autorizado o equipamento de ligação à terra. A nossa empresa não será responsável pelos danos que serão incorridos devido ao uso do produto sem ligação à terra de acordo com os regulamentos locais.
3. Os interruptores do disjuntor do forno devem ser colocados de forma que o utilizador final os possa alcançar quando o forno estiver instalado.
4. O cabo de alimentação (o cabo com ficha) não deve entrar em contacto com as partes quentes do aparelho.
5. Se o cabo de alimentação (o cabo com ficha) estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência ou por pessoal igualmente qualificado para evitar uma situação perigosa.
6. Nunca lavar o produto pulverizando-o ou deitando água sobre o mesmo! Há um risco de eletrocução.
7. ADVERTÊNCIA: Para evitar choque elétrico, verificar se o circuito do dispositivo está aberto antes de trocar a lâmpada.
8. ADVERTÊNCIA: Desligar todas as ligações do circuito de alimentação antes de aceder aos terminais.
9. ADVERTÊNCIA: Se a s8uperfície estiver partida, desligar o aparelho para evitar risco de choque elétrico.

PO

1. Não usar cabos cortados ou danificados ou cabos de extensão que não sejam o cabo original.
2. Assegurar que não há líquido ou humidade na tomada onde a ficha do produto for instalada.
3. A superfície traseira do forno também aquece quando o forno está a funcionar. As ligações elétricas não devem tocar na superfície traseira, caso contrário as ligações podem ficar danificadas.
4. Não apertar os cabos de ligação à porta do forno e não os colocar sobre superfícies quentes. Se o cabo se derreter, isto pode causar curto-circuito no forno e até um incêndio.
5. Desligar a unidade da ficha durante a instalação, manutenção, limpeza e reparação.
6. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência ou uma pessoa igualmente qualificada de modo a evitar alguma situação perigosa.
7. Assegurar que a ficha está firmemente inserida na tomada de parede para evitar faíscas.
8. Não usar aparelhos de limpeza a vapor para limpar o aparelho, caso contrário poderá ocorrer choque elétrico.

9. É necessária um interruptor unipolar capaz de desligar a fonte de alimentação para a instalação. O desligamento da fonte de alimentação deve ser fornecido com um interruptor ou um fusível integrado instalado na fonte de alimentação fixa de acordo com o código do edifício.

10. O aparelho está equipado com um cabo de fio tipo "Y".

11. As ligações fixas devem ser ligadas a uma fonte de alimentação que permita desligamento unipolar. Para aparelhos com categoria de sobretensão abaixo de III, o dispositivo de desligamento deve ser ligado à fonte de alimentação fixa de acordo com o código de fiação.

Segurança do gás

1. Este aparelho não está ligado a dispositivos de exaustão de produtos de combustão. Este aparelho deve ser ligado e instalado de acordo com os regulamentos de instalação em vigor. Devem ser consideradas condições referentes à ventilação.
2. Quando um aparelho de cozinhar a gás é utilizado; são gerados produtos de humidade, calor e combustão na divisão. Antes de mais nada, assegurar que a cozinha é bem ventilada quando o aparelho funcionar e manter as aberturas de ventilação natural ou instalar um equipamento de ventilação mecânica.
3. Depois de usar o aparelho intensamente durante um longo período de tempo, pode ser necessária ventilação adicional. Por exemplo, abrir uma janela ou ajustar uma velocidade superior para a ventilação mecânica, se houver.
4. Este aparelho deve ser usado apenas em locais bem ventilados de acordo com as normas vigentes. Deve ler este manual antes de instalar ou usar este produto.

PO

1. Antes de posicionar o aparelho, assegurar que as condições de rede locais (tipo de gás e pressão do gás) cumpre os requisitos do aparelho.
2. O mecanismo não pode funcionar durante mais de 15 segundos. Se o queimador não estiver ligado após 15 segundos, parar o mecanismo e aguardar pelo menos um minuto antes de tentar acender o queimador novamente.
3. Todos os tipos de operações a serem realizadas na instalação de gás devem ser realizados por pessoas autorizadas e competentes.
4. Este aparelho está ajustado para gás natural (GN). Se precisar de usar o seu produto com um tipo de gás diferente, terá que solicitar a assistência autorizada para a conversão.
5. Para funcionamento adequado, o exaustor, o tubo de gás e o grampo devem ser substituídos periodicamente de acordo com as recomendações do fabricante e quando necessário.
6. O gás deve queimar bem em produtos gasosos. O gás bem queimado pode ser entendido a partir da chama azul e da queima contínua. Se o gás não queimar suficientemente, pode ser gerado monóxido de carbono (CO). O monóxido de carbono é um gás incolor, inodoro e muito tóxico; mesmo pequenas quantidades têm efeito letal.
7. Peça ao seu fornecedor de gás local os números de telefone para emergências relacionadas com o gás e as medidas a serem tomadas quando for detetado odor a gás.

O que fazer quando for detetado odor a gás

1. Não usar chama livre e não fumar.
2. Não ligar nenhum interruptor elétrico.
   (Por exemplo: interruptor da lâmpada ou campainha)
3. Não usar telefone ou telemóvel.
4. Abrir as portas e janelas.
5. Fechar todas as válvulas dos aparelhos que utilizam gás e os contadores de gás.
6. Chamar os bombeiros de um telefone fora de casa.
7. Verificar todas as mangueiras e as suas ligações contra fugas. Se ainda sentir cheiro a gás, sair de casa e avisar os seus vizinhos.
8. Não entrar na casa até que as autoridades clarifiquem se é seguro.

Utilização prevista

1. Este produto é concebido para utilização doméstica. Não é permitido o uso comercial do aparelho.
2. Este aparelho apenas deve ser usado para fins culinários. Não deve ser usado para outros fins como para aquecer uma sala.
3. Este aparelho não deve ser utilizado para aquecer placas sob o grelhador, secar roupa ou toalhas pendurando-as na pega ou para fins de aquecimento.
4. O fabricante não assumes responsabilidades por qualquer dano devido a uso indevido ou inadequado.
5. Parte do forno da unidade pode ser usada para descongelar, assar, fritar e grelhar alimentos.
6. A vida útil do produto que adquiriu é de 10 anos. Este é o período para o qual as peças de reposição necessárias para o funcionamento deste produto são fornecidas pelo fabricante, conforme definido.

Ligação Elétrica

1. O seu forno necessita de 16 ou 32 amperes de acordo com a potência do aparelho. Se necessário, é recomendada a instalação por um eletricista qualificado.
2. O seu forno está ajustado de acordo com a alimentação elétrica de 220-240V CA/380-415V CA 50/60Hz. Se as redes forem diferentes deste valor especificado, entrar em contacto com a assistência autorizada.
3. A ligação elétrica do forno só deve ser feita pelas tomadas com sistema de terra instalado em conformidade com os regulamentos. Se não houver nenhuma tomada adequada com o sistema de terra no local onde o forno vai ser colocado, contactar imediatamente um eletricista qualificado. O fabricante nunca será responsável pelos danos que surgirão devido às tomadas ligadas ao aparelho sem sistema de ligação à terra. Se as extremidades do cabo de ligação elétrica forem abertas, de acordo com o tipo de aparelho, fazer um interruptor adequado instalado na rede elétrica na qual todas as extremidades possam ser desligadas em caso de ligação/desligamento de/para a rede elétrica.
4. Se o seu cabo de alimentação elétrica estiver com defeito, deve ser substituído pela assistência autorizada ou eletricistas qualificados para evitar perigos.
5. O cabo elétrico não deve tocar nas partes quentes do aparelho.
6. Deve ligar o seu forno numa atmosfera seca.

Esquema de ligação elétrica

220-240V~50/60Hz 220-240V~50/60Hz 220-240V~50/60Hz 220-240V~50/60Hz Neutral Neutre Earth Terre Erdung L3 L2 L1 Neutral Neutre Earth Terre Erdung L2 L1 Neutral Neutre Earth Terre Erdung L1 Neutral Neutre Earth Terre Erdung H05 W F 3G 4mm H05 W F 5G 1.5mm² H05 W F 4G 1.5mm² H05 W F 3G 1.5mm²

Ligação Do Gás

ADVERTÊNCIA: Antes de iniciar qualquer trabalho relacionado com a instalação de gás, desligar o fornecimento de gás. Risco de explosão.

Deve ligar o seu forno numa atmosfera seca.

1. Encaixe o grampo para a mangueira. Empurrar uma das mangueiras até chegar ao final do tubo.
2. Para o controlo de estanquidade; assegurar que os botões no painel de controlo estão fechados, mas a garrafa de gás está aberta. Aplicar algumas bolhas de sabão na ligação. Se houver fuga de gás, haverá espuma na área ensaboada.
3. O forno deve ser usado em local bem ventilado e deve ser instalado sobre piso plano.
4. Voltar a inspecionar a ligação do gás.
5. Quando colocar o forno no local, assegurar que está ao nível do contador. Colocá-lo ao nível do contador, ajustando os pés, se necessário.
6. Não fazer passar por áreas aquecidas as mangueira de gás e o cabo elétrico do seu forno, especialmente pela parte de trás do forno. Não deslocar o forno de gás ligado. Uma vez que ao forçar pode soltar a mangueira, podendo ocorrer fuga de gás.
7. Deve usar mangueira flexível para a ligação do gás.

Para ligação de GPL;

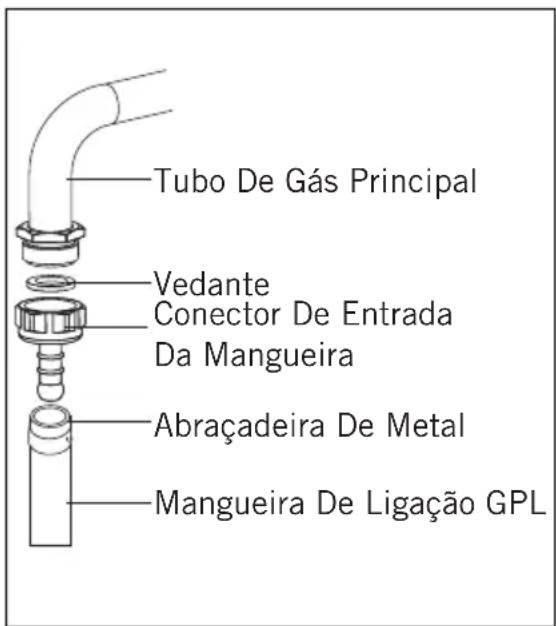

Tubo De Gás Principal Vedante Conector De Entrada Da Mangueira Abraçadeira De Metal Mangueira De Ligação GPL

Para ligação GPL (garrafa), colocar abraçadeira de metal na mangueira proveniente da garrafa de GPL. Colocar uma ponta da mangueira no conector de entrada da mangueira por trás do aparelho empurrando a extremidade depois de aquecer a mangueira em água a ferver. Depois, trazer a abraçadeira para o fim da seção na mangueira e apertá-la com chave de fendas. O vedante e o conector de entrada da mangueira, requeridos para a ligação, são mostrados na imagem abaixo.

NOTA: O regulador a ser colocado na garrafa de GPL deve ter a caraterística de 300 mmSS.

Para ligação de gás natural;

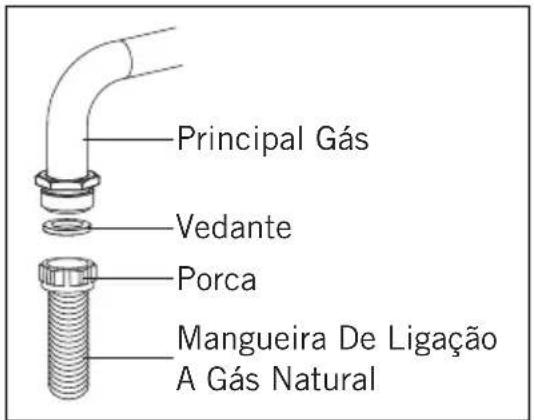

Principal Gás Vedante Porca Mangueira De Ligação A Gás Natural

AVISO: A ligação de gás natural deve ser feita por serviço autorizado. Para a ligação de gás natural, colocar vedante na porca na ponta da mangueira de ligação de gás natural. Para instalar a mangueira no tubo de gás principal, rodar a porca. Completar a ligação fazendo o teste de fuga de gás.

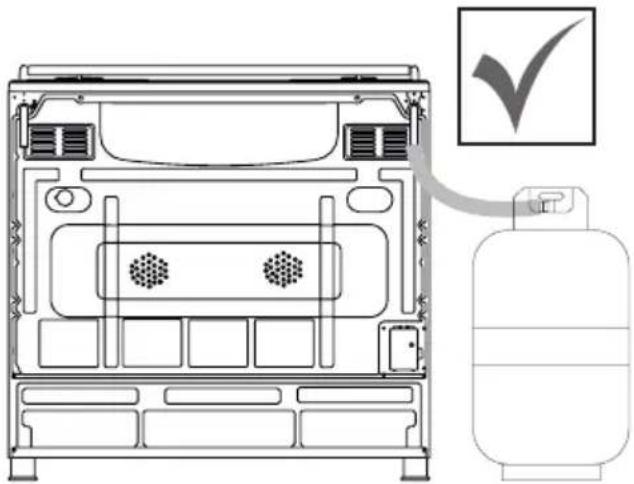

Mangueira de gás

Ligue o aparelho à torneira da canalização de gás pelo caminho mais curto possível e de um modo que garanta que não ocorrerá qualquer fuga.

Para efetuar uma verificação de aperto e vedação de segurança, certifiquese de que os botões no painel de controlo estão fechados e a botija de gás está aberta.

AVISO: Ao efetuar uma verificação de fuga de gás, nunca utilize qualquer espécie de isqueiro, fósforo, cigarro ou substância combustível semelhante. Aplique espuma de sabão nos pontos de ligação. Se existir qualquer tipo de fuga ocorrerá a formação de bolhas. Ao inserir o aparelho no local, assegúrese de que ele está ao mesmo nível da bancada. Se necessário, ajuste as pernas de forma a nivelar com a bancada. Use o aparelho numa superfície nivelada e num ambiente bem ventilado.

ADVERTÊNCIA: Antes de instalar o aparelho, verificar se as condições de distribuição local (tipo de gás e pressão) estão de acordo com as definições do produto.

Operação de troca de bicos

1. Deve usar chave com cabeça especial para retirar e instalar os bicos. (figura 3)
2. Deve retirar o bico (figura 4) do queimador com chave de bicos especial e instalar o novo bico. (figura 5)

Figura 3

Ventilação do espaço

O ar necessário para queimar é recebido a partir do ar existente no espaço e os gases libertados são diretamente libertados para o espaço. Para um funcionamento seguro do seu produto, é condição essencial uma boa ventilação do espaço. Se não for para ser utilizada uma janela para ventilação do espaço, deve ser instalada ventilação adicional. No entanto, se o espaço tiver uma porta a abrir para o exterior, não são necessários orifícios de ventilação.

Dimensão do espaço Abertura de ventilação
Inferior a 5 m^3 min. 100 cm^2
Entre 5 m^3 - 10 m^3 min. 50 cm^2
Superior a 10 m^3 não é necessário
Em cave ou adega min. 65 cm^2

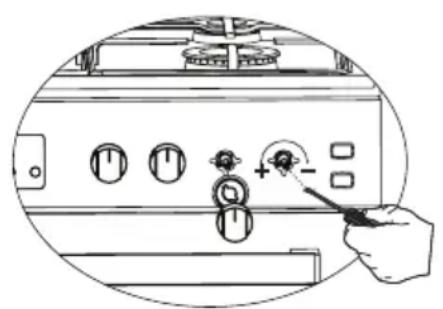

Definição da taxa de fluxo de gás reduzida para as torneiras de fogão

1. Acender o queimador que deve ser ajustado e rodar o botão para a posição reduzida.
2. Retirar o botão da torneira de gás.
3. Usar uma chave de fenda de tamanho apropriado para ajustar o parafuso de ajuste da taxa de fluxo. Para GPL (butano-propano) rodar o parafuso no sentido horário. Para gás natural, deve rodar uma vez o parafuso no sentido anti-horário.

“O comprimento normal de uma chama reta na posição reduzida deve ser de 6-7 mm.”

1. Se a chama estiver mais alta que a posição desejada, rodar o parafuso no sentido horário. Se estiver mais baixa, rodar no sentido anti-horário.

2. Para o último controlo, levar o queimador para as posições de chama alta e reduzida e verificar se a chama se mantém ou se apaga.

Dependendo do tipo de torneira usada no seu aparelho, a posição do parafuso de ajuste pode variar.

Para ajustar o seu forno para o tipo de gás, fazer o ajuste para a chama reduzida cuidadosamente rodando com uma chave de fenda pequena, como mostrado abaixo, no parafuso no meio das torneiras de gás, bem como trocar os bicos. (figura 6 e 7)

Desmontagem do fundo do forno a gás e queimador superior e Instalação do injetor

Desmontagem do queimador superior:

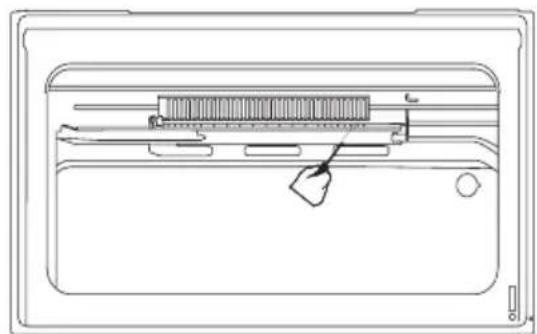

Remova o parafuso com uma chave de fendas, conforme se mostra na figura 8. Usando uma chave tubular, retire o injetor como é mostrado na figura 8.1. Siga os passos acima na ordem inversa para reinstalar o queimador.

Desmontagem do queimador inferior

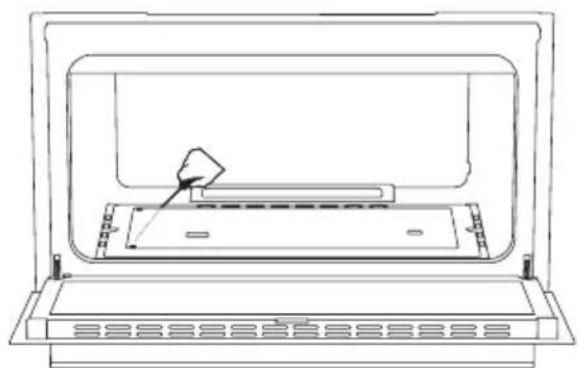

A tampa do queimador inferior é fixada com 2 parafusos; remova-os, conforme pode ver na figura 9. Usando uma chave tubular, retire o injetor como é mostrado na figura 9.1 Siga os passos acima na ordem inversa para reinstalar o queimador.

APRESENTAÇÃO DO APARELHO

1 2 3 4 5 6 7 8

1. Botões de controlo do forno
2. Botões de controlo do fogão
3. Grelha de arame
4. Tabuleiro fundo
5. Porta
6. Pega
7. Porta do compartimento inferior

8. Pé de plástico

9. Lâmpada

10. Grelhador
11. Tabuleiro fundo
12. Queimador grande
13. Queimador médio
14. Queimador auxiliar
15. Queimador wok *
16. Placa de aquecimento *

Acessórios

Utilizado para produtos de pastelaria, grandes assados, alimentos cozidos com água. Também pode ser utilizado como recipiente de recolha de óleo se assar diretamente no grelhador bolos, alimentos congelados e pratos de carne.

Utilizada para assar ou colocar alimentos que serão assados, gratinados e congelados no rack pretendido.

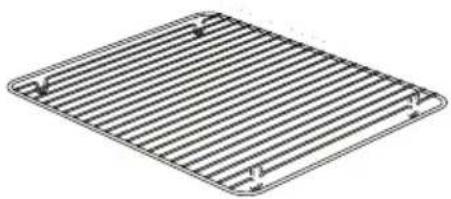

Friso telescópica \*

Os tabuleiros e racks de arame podem ser removidos e instalados facilmente graças ao friso telescópico.

Grelha de arame sobre o tabuleiro \*

Os alimentos que aderem ao cozinhar, como bifes, devem ser colocados na grelha do tabuleiro. Desse modo impede se o contacto do alimento com o tabuleiro.

Pega do tabuleiro \*

É usada para segurar tabuleiros quentes.

Anti-salpicos \*

A temperatura resultante da chaminé do forno evita o contato com a parede.

Unidade de suporte da cafeteira \*

Pode ser usada para cafeteiras.

Funções Técnicas Do Seu Forno

Especificações 90x60
Largura exterior 900 mm
Profundidade exterior 610 mm
Altura exterior 925 mm
Potência da lâmpada 15-25 W
Elemento de aquecimento inferior 2000 W
Elemento de aquecimento superior 1500 W
Elemento de aquecimento do grelhador ** 2500 W / 3250 W
Elemento de aquecimento turbo 2200 W x 1 / 1250 W x 2 / 1800 W x 2
Tensão de alimentação 220-240V AC / 380-415V AC 50/60 Hz
Placa de aquecimento 145 mm * 1000 W
Placa de aquecimento 180 mm * 1500 W
Placa de aquecimento rápida 145 mm * 1500 W
Placa de aquecimento rápida 180 mm * 2000 W

** apenas para produtos de mistura.

ADVERTÊNCIA: Deve ser considerada esta tabela para a modificação ser feita pela assistência autorizada. O fabricante não pode ser responsabilizado por qualquer problema que surja devido a qualquer modificação defeituosa.

ADVERTÊNCIA: Para aumentar a qualidade do produto, as especificações técnicas podem ser alteradas sem aviso prévio.

ADVERTÊNCIA: Os valores fornecidos com o aparelho ou dos documentos que a acompanham são leituras de laboratório em conformidade com as respetivas normas. Estes valores podem diferir dependendo das condições de utilização e ambientais.

Queimador Especificações	G20,20 mbar G25,25 mbar			G20,25 mbar G20,13 mbar
	Gás natural Gás natural			Gás natural
Wok Queimador (3,5)	Injetor 1,40 mm 1,28 mm			1,60 mm
	Fluxo de gás	0,333 m3/h 0,333 m3/h		3 m3/h	0,333 m3/h
	Potência 3	50 kW 3,50 kW		3,50 kW
Wok Queimador (4,5)	Injetor 1,60 mm 1,35 mm			1,84 mm
	Fluxo de gás	0,468 m3/h 0,468 m3/h		8 m3/h	0,468 m3/h
	Potência 4	50 kW 4,50 kW		4,50 kW
Peixe Queimador	Injetor 1,18 mm 1,10 mm			1,35 mm
	Fluxo de gás	0,301 m3/h 0,301 m3/h		1 m3/h	0,301 m3/h
	Potência 2	90 kW 2,90 kW		2,90 kW
Rápido Queimador	Injetor 1,15 mm 1,10 mm			1,45 mm
	Fluxo de gás	0,276 m3/h 0,276 m3/h		6 m3/h	0,276 m3/h
	Potência 2	90 kW 2,90 kW		2,90 kW
Semi-rápido Queimador	Injetor 0,97 mm 0,92 mm			1,10 mm
	Fluxo de gás	0,162 m3/h 0,162 m3/h		2 m3/h	0,162 m3/h
	Potência 1	70 kW 1,70 kW		1,70 kW
Auxiliar Queimador	Injetor 0,72 mm 0,70 mm			0,85 mm
	Fluxo de gás	0,96 m3/h 0,96 m3/h		m3/h	0,96 m3/h
	Potência 0	95 kW 0,95 kW		0,95 kW
Grelhador Queimador	Injetor 1,10 mm 1,03 mm			1,15 mm
	Fluxo de gás	0,238 m3/h 0,238 m3/h		8 m3/h	0,238 m3/h
	Potência 2	50 kW 2,50 kW		2,50 kW
Forno Queimador	Injetor 1,30 mm 1,15 mm			1,55 mm
	Fluxo de gás	0,333 m3/h 0,333 m3/h		3 m3/h	0,333 m3/h
	Potência 3	50 kW 3,50 kW		3,50 kW

Queimador Especificações	G30,28-30 mbar G31,37 mbar			G30,50 mbar G30,37 mbar
	GPL GPL GPL
Wok Queimador (3,5)	Injetor 0,96 mm 0,76 mm			0,96 mm
	Fluxo de gás	254 g/h	254 g/h	254 g/h
	Potência 3	50 kW 3,50 kW		3,50 kW
Wok Queimador (4,5)	Injetor 1,07 mm 0,92 mm			1,00 mm
	Fluxo de gás	327 g/h	327 g/h	327 g/h
	Potência 4	50 kW 4,50 kW		4,50 kW
Peixe Queimador	Injetor 0,85 mm 0,70 mm			0,80 mm
	Fluxo de gás	211 g/h	211 g/h	211 g/h
	Potência 2	90 kW 2,90 kW		2,90 kW
Rápido Queimador	Injetor 0,85 mm 0,75 mm			0,85 mm
	Fluxo de gás	211 g/h	211 g/h	211 g/h
	Potência 2	90 kW 2,90 kW		2,90 kW
Semi-rápido Queimador	Injetor 0,65 mm 0,60 mm			0,65 mm
	Fluxo de gás	124 g/h	124 g/h	124 g/h
	Potência 1	70 kW 1,70 kW		1,70 kW
Auxiliar Queimador	Injetor 0,50 mm 0,43 mm			0,50 mm
	Fluxo de gás	69 g/h	69,1 g/h	69,1 g/h
	Potência 0	95 kW 0,95 kW		0,95 kW
Grelhador Queimador	Injetor 0,78 mm 0,70 mm			0,75 mm
	Fluxo de gás	182 g/h	182 g/h	182 g/h
	Potência 2	50 kW 2,50 kW		2,50 kW
Forno Queimador	Injetor 0,92 mm 0,82 mm			0,87 mm
	Fluxo de gás	254 g/h	254 g/h	254 g/h
	Potência 3	50 kW 3,50 kW		3,50 kW

ADVERTÊNCIA: Os valores de diâmetro gravados no injetor são especificados sem vírgula. Por exemplo; O diâmetro de 1,70 mm é especificado como 170 no injetor.

INSTALAÇÃO DO SEU FORNO

Verificar se a instalação elétrica é adequada para colocar o aparelho em condições de funcionamento. Se a instalação elétrica não for adequada, contactar um eletricista e um canalizador para fazer as adequações necessárias. O fabricante não será responsável por danos caudados por operações realizadas por pessoas não autorizadas.

ADVERTÊNCIA: É responsabilidade do cliente preparar o local onde o produto será colocado e também preparar a instalação elétrica.

ADVERTÊNCIA: Devem ser seguidas as regras das normas locais sobre as instalações elétricas durante a instalação do produto.

ADVERTÊNCIA: Verificar se há algum dano no dispositivo antes de o instalar. Não instalar o produto se estiver danificado. Produtos danificados causam riscos à sua segurança.

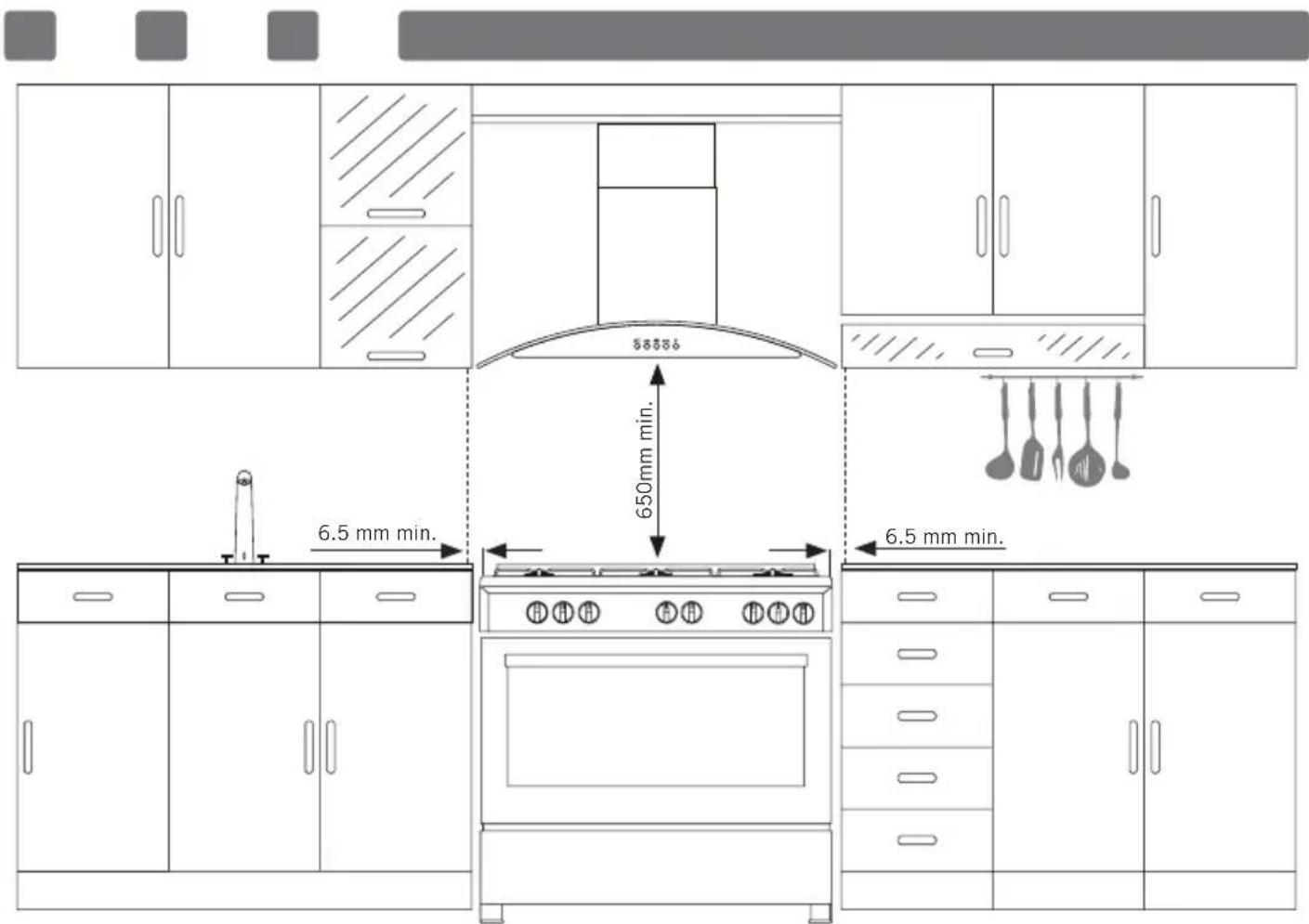

Local correto para instalação e advertências importantes

Os pés do aparelho não devem ficar sobre superfícies macias, como tapetes. O piso da cozinha deve ser durável para suportar o peso da unidade e de qualquer outro utensílio de cozinha que possa ser usado no forno.

O aparelho é adequado para uso em ambas as paredes laterais, sem qualquer suporte, ou sem ser instalado numa estrutura. Se for instalado um exaustor ou aspirador acima do fogão, seguir as instruções do fabricante para a altura da montagem. (mín. 650 mm)

ADVERTÊNCIA: O mobiliário de cozinha perto do aparelho deve ser resistente ao calor.

ADVERTÊNCIA: Não instale o aparelho ao lado de frigoríficos ou refrigeradores. O calor irradiado pelo aparelho aumenta o consumo de energia dos dispositivos de refrigeração.

ADVERTÊNCIA: Não usar a porta e/ou a pega para transportar ou mover o aparelho.

Colocação Dos Pés Do Fogão

Para instalar os pés do fogão:

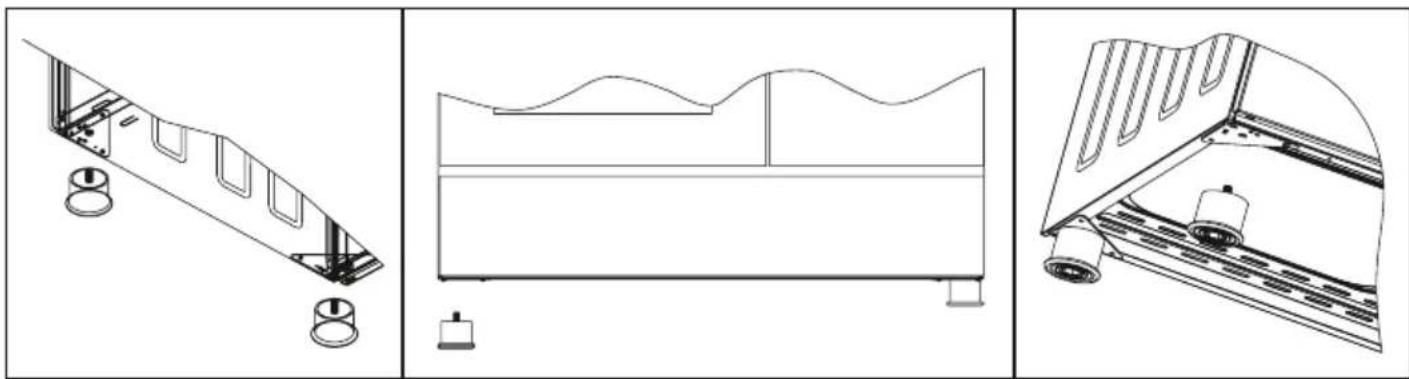

1. Os orifícios de instalação dos pés são colocados na parte de baixo do fogão, como mostrado na figura 10. De modo a enroscar os pés, coloque as porcas nesses orifícios figura 11.
2. Pode equilibrar o seu fogão rodando os pés enroscados de acordo com o tipo de superfície utilizado.
3. Se o seu fogão tem pés de plástico como na figura 12, pode regular a altura do seu fogão rodando-os no sentido dos ponteiros do relógio ou ao contrário.

Ilustração Da Fixação Da Corrente

Antes de utilizar o aparelho, a fim de garantir uma utilização segura, certifique-se deque fixou o aparelho à parede usando a corrente e o parafuso em gancho que são fornecidos. Certifique-se de que o gancho é aparafusado à parede de forma segura.

im de ga- ifique-se usando a que são o gancho segura. 75 cm

PAINEL DE CONTROLO

1. Temporizador mecânico
2. Termóstato
3. Botão de seleção de função
4. Queimador frontal esquerdo

5. Queimador traseiro esquerdo

6. Queimador elétrico central traseiro

7. Queimador elétrico central traseiro
8. Queimador traseiro direito
9. Queimador frontal direito

1. Temporizador mecânico
2. Botão de seleção de função
3. Queimador frontal esquerdo

4. Queimador traseiro esquerdo

5. Queimador central
   (Queimador Wok ou placa de aquecimento)

6. Queimador traseiro direito
7. Queimador frontal direito

ADVERTÊNCIA: O painel de controlo acima é apenas para fins de ilustração. Considerar o painel de controlo no seu dispositivo.

0 10 20 30 40 50 60 70 80 90

Temporizador mecânico*: Usado para determinar o período para cozinhar no forno. Quando o tempo ajustado terminar, a energia dos aquecedores é desligada e é emitido um sinal sonoro de aviso. O temporizador mecânico pode ser ajustado para o período pretendido entre 0-90 minutos. Para os períodos de cozedura, consultar as tabelas de cozedura.

MAX 240 320 180 40 80 120

Termóstato: Usado para determinar a temperatura do prato a ser cozinhado no forno. Depois de colocar o alimento no interior do forno, rodar o interruptor para ajustar a definição da temperatura pretendida entre 40-240 °C. Para temperaturas de cozedura de alimentos diferentes, consultar a tabela de cozedura.

USAR A SECÇÃO DO FORNO

Usar Os Queimadores Do Forno

1. Se seu forno estiver equipado com queimadores que funcionam a gás, deve ser usado o botão apropriado para acender os queimadores. Alguns modelos têm ignição automática a partir do botão; É fácil acender o queimador rodando o botão. Além disso, os queimadores podem ser acesos premindo o botão de ignição ou com um fósforo.
2. Não usar continuamente o acendedor durante mais de 15 segundos. Se o queimador não acender, esperar um minuto no mínimo antes de tentar de novo. Se o queimador se apagar por qualquer motivo, fechar a válvula de controlo de gás e aguardar no mínimo um minuto antes de tentar novamente.

Usar Os Elementos De Aquecimento Do Forno

1. Quando o forno funciona pela primeira vez, será espalhado um odor, que será originado pelo uso dos elementos de aquecimento. Para se livrar disto, ligá-lo a 240°C durante 45 a 60 minutos enquanto estiver vazio.
2. O botão de controlo do forno deve ser posicionado no valor pretendido; caso contrário, o forno não funciona.
3. Tipos de refeições, tempos de cozedura e posições do termóstato são dadas na tabela de cozedura. Os valores indicados na tabela de cozedura são valores caraterísticos e foram obtidos como resultado dos ensaios realizados no nosso laboratório. Pode encontrar diferentes sabores adequados ao seu gosto, dependendo dos seus hábitos culinários e de uso.
4. Pode fazer frango rotativamente no seu forno através dos acessórios.
5. Tempos de cozedura: Os resultados podem mudar de acordo com a tensão da zona e o material com qualidade, quantidade e temperaturas diferentes.
6. Enquanto a cozedura estiver a ser feita no forno, a tampa do forno não deve ser aberta com frequência. Caso contrário, a circulação do calor pode ser desequilibrada e os resultados podem alterar-se.

Usar O Grelhador

1. Quando colocar a grelha na prateleira superior, os alimentos na grelha não devem tocar na grelha.
2. Pode pré-aquecer durante 5 minutos enquanto grelhar. Se necessário, pode voltar os alimentos ao contrário.
3. Os alimentos devem estar no centro da grelha para fornecerem um fluxo máximo de ar através do forno.

Ligar o grelhador;

1. Colocar o botão de função sobre o símbolo do grelhador.
2. Em seguida, definir a temperatura do grelhador pretendida.

Desligar o grelhador;

Colocar o botão de função na posição desligado.

ADVERTÊNCIA: Manter a porta do forno fechada enquanto estiver a grelhar. (Grelhador elétrico)

ADVERTÊNCIA: Manter a porta do forno aberta enquanto estiver a grelhar. (Grelhador a gás)

Usar O Assador De Frango \*

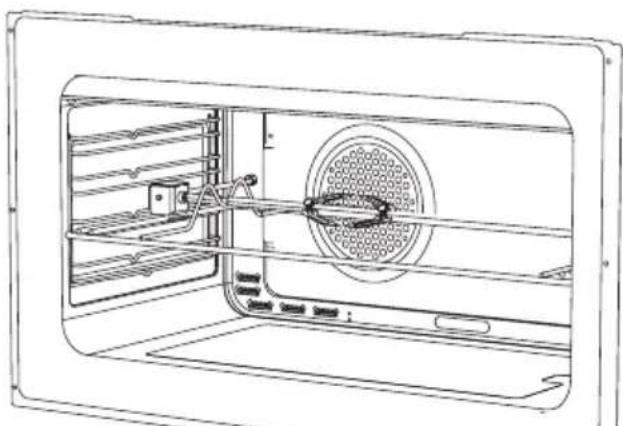

Colocar o espeto no suporte. Deslizar o espeto rotativo no forno no nível pretendido. Localizar uma caçarola no fundo para recolher a gordura. Adicione um pouco de água na caçarola para facilitar a limpeza. Não esquecer de retirar a parte de plástico do espeto. Depois de grelhar, enroscar a pega de plástico no espeto e retirar os alimentos do forno.

Usar A Secção Do Fogão Usar os queimadores a gás

FFD

Dispositivo de segurança de corte de chama (FDD); funciona instantaneamente quando o mecanismo de segurança é ativado devido ao excesso de líquido sobre as placas superiores.

1. As válvulas que controlam os fogões a gás possuem mecanismo de segurança especiais. Para acender o fogão, premir sempre o interruptor para a frente e levá-lo para o símbolo de chama, rodando no sentido anti-horário. Devem funcionar todos os isqueiros e apenas acender-se o queimador que está a controlar. Manter o interruptor premido até que a ignição seja realizada. Premir o botão do isqueiro e rodar o botão no sentido anti-horário.

2. Não usar continuamente o acendedor durante mais de 15 segundos. Se o queimador não acender, esperar um minuto no mínimo antes de tentar de novo. Se o queimador se apagar por qualquer motivo, fechar a válvula de controlo de gás e aguardar no mínimo um minuto antes de tentar novamente.

3. Nos modelos com sistema de segurança de gás, quando a chama do queimador se extingue, a válvula de controlo corta o gás automaticamente. Para operar os queimadores com sistema de segurança de gás, deve premir o botão e rodar no sentido anti-horário. Após a ignição, deve esperar cerca de 5 a 10 segundos para ativação dos sistemas de segurança de gás. Se o queimador se apagar por qualquer motivo, fechar a válvula de controlo de gás e aguardar no mínimo um minuto antes de tentar novamente.

4. ● Fechado

Totalmente aberto

semi-aberto

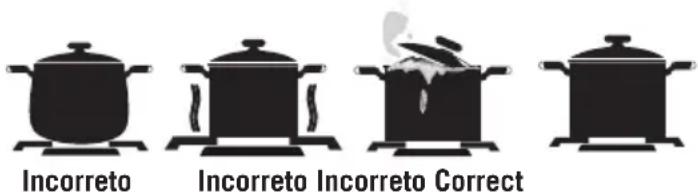

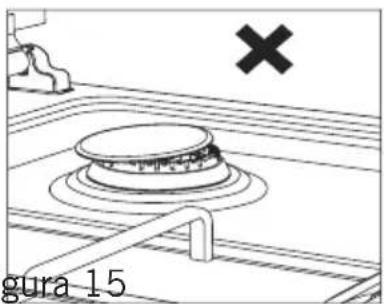

1. Antes de usar o seu fogão, assegurar que as tampas dos queimadores estão bem posicionadas. A colocação correta das tampas dos queimadores é mostrada abaixo.

Usar Placas De Aquecimento

	Nível 1 Nível 2 Nível	3 Nível 4	Nível 5 Nível 6
80 mm 200 W 2	50 W 450	W --- --- ---
145 mm 250 W	750 W 1000	W --- --- ---
180 mm 500 W	750 W 1500	W --- --- ---
145 mm rápido	500 W 1000	W --- --- ---
180 mm rápido	850 W 1150	W --- --- ---
145 mm 95 W 1	55 W 250	W 400 W 750 W 1000	W
180 mm 115 W	175 W 250	W 600 W 850 W 1500	W
145 mm rápido	135 W 165	W 250 W 500 W 750	W 1500 W
180 mm rápido	175 W 220	W 300 W 850 W 1150	W 2000 W
220 mm 220 W	350 W 560	W 910 W 1460 W 2000	W

1. As placas de aquecimento elétricas têm padrão de 6 níveis de temperatura. (como descrito aqui acima)
2. Ao usar pela primeira vez, ligar a sua placa elétrica na posição 6 durante 5 minutos. Isto fará com que o agente na sua placa de aquecimento, que é sensível ao calor, seja endurecido pela queima.
3. Usar panelas de fundo plano que contactam plenamente com o calor, tanto quanto possível, para poder usar a energia de forma mais produtiva.

Dimensões Das Panelas

90*60
Queimador pequeno	12-18 cm
Queimador normal	18-22 cm
Queimador grande	22-26 cm
Queimador wok	26-32 cm

TIPOS DE PROGRAMA

Botão de função: Usado para determinar os aquecedores que serão usados para cozinhar o prato a ser cozinhado no forno. Os tipos de programa do aquecedor neste botão e as suas funções são descritos abaixo. Todos os tipos de aquecedores e tipos de programa compostos por esses aquecedores podem não estar disponíveis em todos os modelos.

	Espeto rotativo Ventoinha
	Elementos de aquecimento inferior e superior			Ventoinha e aquecedor turbo
	Lâmpada			Ventoinha e elemento de aquecimento superior-inferior
	Ventoinha e elemento de aquecimento inferior			Grelhador e ventoinha
	Elemento de aquecimento do grelhador			Grelhador
	Grelhador e lâmpada			Elemento de aquecimento superior
	Temporizador			Elemento de aquecimento inferior
	Chama Isqueiro de ignição
	Ventoinha e grelha pequena Grelhador
	Cozedura multi-funcional (3D)

ADVERTÊNCIA: Todos os tipos de aquecedores e tipos de programa compostos por esses aquecedores podem não estar disponíveis em todos os modelos.

TABELA DE TEMPO DE COZEDURA

AVISO: O forno deve ser pré-aquecido por 7-10 minutos antes de se introduzir o alimento.

Alimento	Cozedura Função	Temperatura (°C)	Rack de Cozedura	Tempo de Cozedura (min.)
Bolo Estática 180	2 70
Pequenos bolos Estática	180 2 40
Tartes Estática 200	2 70
Pastelaria Estática	-Ventoinha 180-200 2	20-25
Bolachas Estática	175 2 20
Tarte de maçã Estática	180-190 1 150
Pão de ló Estática	175 2 45-50
Pizza	Estática 190 2 25
Lasanha	Estática 180-200 2	50-60
Merengue Estática	100 2 60
Frango grelhado *	Grelhador+Ventoinha	220 4 25-35
Peixe grelhado *	Grelhador+Ventoinha	220	4	35-40
Bife de vitela *	Grelhador	Max. 4 30
Almôndegas *	Grelhador	Max. 4 40

* Os alimentos devem ser virados após a metade do tempo de cozedura.

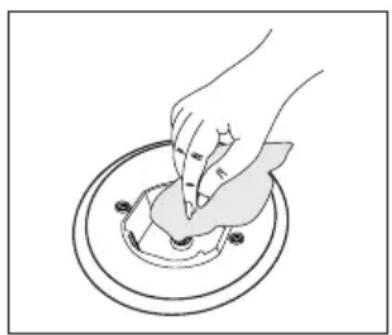

MANUTENÇÃO E LIMPEZA

1. Desligar da tomada a ficha que fornece eletricidade ao forno.
2. Enquanto o forno estiver a funcionar ou pouco depois de começar a funcionar, fica extremamente quente. Deve evitar tocar nos elementos de aquecimento.
3. Nunca limpar a parte interior, o painel, a tampa, os tabuleiros e todas as outras partes do forno com ferramentas como escova dura, malha de limpeza ou faca. Não usar produtos de limpeza ou detergentes abrasivos.
4. Depois de limpar as partes interiores do forno com um pano com sabão, lavá-lo e secá-lo bem com um pano macio.
5. Limpar as superfícies de vidro com substâncias de limpeza de vidro especiais.
6. Não limpar o seu forno com equipamentos de limpeza a vapor.
7. Antes de abrir a tampa superior do forno, limpar o líquido derramado para fora da tampa. Além disso, antes de fechar a tampa, assegurar que a mesa do fogão está suficientemente fria.
8. Nunca usar agentes inflamáveis como ácido, diluente e gasolina ao limpar o seu forno.
9. Não lavar qualquer peça do seu forno na máquina de lavar loiça.
10. Para limpar a tampa frontal do vidro do forno; Retirar os parafusos de fixação que fixam o manípulo com uma chave de fendas e retirar a porta do forno. Em seguida, limpar e enxaguar bem. Depois de secar, colocar o vidro do forno corretamente e voltar a instalar a pega.

Montagem Da Porta Do Forno

Figura 19 Figura 20

Figura 19.1 Figura 19.2 Figura 20.1 Figura 20.2

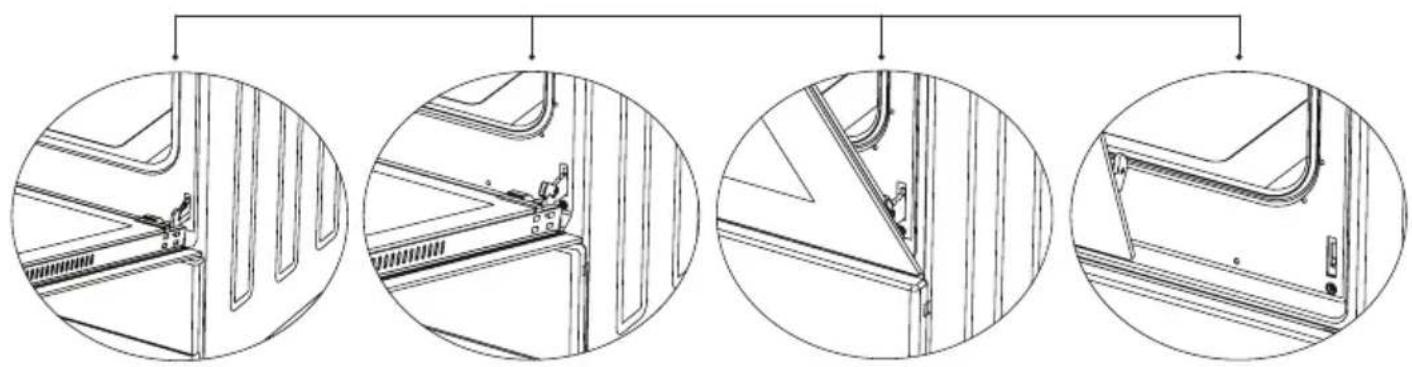

Puxe a porta do forno para si e abra a completamente. Em seguida, puxe a fechadura em dobradiça para cima, conforme mostrado na figura 19.1, usando uma chave de fendas e abra a fechadura.

Rode a fechadura em dobradiça para o seu ângulo mais amplo, como mostra a figura 19.2 Coloque ambas as dobradiças da portado forno na mesma posição.

Em seguida, feche a porta do forno até que ela assente sobre a fechadura em dobradiça, conforme mostra a figura 20.1.

Para remover a porta do forno, puxe a porta para cima usando as duas mãos, como mostra a figura 20.2 quando a porta atingir uma posição perto da posição fechada.

Para recolocar a porta do forno na posição, siga os passos acima na ordem inversa.

Limpeza E Manutenção Da Porta De Vidro Na Frente Do Forno

Remova o perfil pressionando as patilhas de plástico dos lados esquerdo e direito, como mostra a figura 21 e puxando o perfil para si, como pode ver na figura 22. Em seguida, retire o vidro interior conforme se vê na figura 23. Se necessário, o vidro do meiopode ser removido da mesma forma. Após a conclusão da limpeza e manutenção, voltea montar o vidro e o perfil pela ordem inversa. Certifique-se de que o perfil está devidamente colocado no seu lugar.

As paredes catalíticas estão localizadas à esquerda e à direita da cavidade sob a guias. As paredes catalíticas erradicam o mau cheiro e obtêm o melhor desempenho do fogão. As paredes catalíticas também absorvem os resíduos de óleo e limpam o seu fogão enquanto ele está a funcionar.

Para remover as paredes catalíticas, as guias têm de ser puxadas para fora. Assim que as guias são puxadas para fora, as paredes catalíticas são soltas automaticamente. As paredes catalíticas têm de ser mudadas ao fim de 2-3 anos.

Posições Da Grelha \*

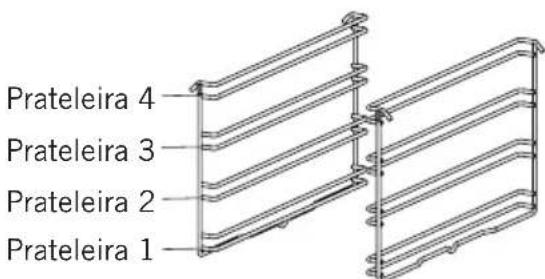

É importante colocar corretamente a grelha de arame no forno. Não permitir que a grelha entre em contacto com a parede traseira do forno. As posições da grelha são mostradas na figura seguinte. Pode colocar um tabuleiro fundo ou um tabuleiro normal nas grelhas de arame inferior e superior.

Instalar e retirar as grelhas de arame

Para retirar as grelhas de arame, premir os clipes mostrados com setas na figura, retirar primeiro o lado inferior e depois o superior do local de instalação. Para instalar grelhas de arame; inverter o procedimento para a remoção das grelhas de arame.

Substituição Da Lâmpada Do Forno

AVISO: Para evitar choques eléctricos, certifique-se que o circuito do aparelho está aberto antes de trocar a lâmpada. (o circuito aberto significa que a energia está desligada)

Primeiro, desligue a alimentação do aparelho e certifique-se que o mesmo está arrefecido.

Remova o vidro de proteção rodando conforme indicado na figura do lado esquerdo. Se tiver dificuldades para o rodar, utilize luvas de plástico para a ajudar na tarefa.

Em seguida, remova a lâmpada rodando, instale a lâmpada nova com as mesmas especificações.

Reinstale a proteção do vidro, ligue o cabo de alimentação do aparelho à tomada elétrica e conclua a substituição. Agora pode utilizar o seu forno.

Lâmpada Tipo G9

AVISO: Este produto tem fonte de luz com classe de eficiência energética G.

Usar A Chapa Defletora Do Grelhador \*

1. Um painel de segurança é projetado para proteger o painel de controlo e os botões quando o forno estiver no modo de grelhador. (figura 26)
2. Deve usar este painel de segurança para evitar que o calor danifique o painel de controlo e os botões quando o forno estiver no modo de grelhador.

ADVERTÊNCIA: As partes acessíveis podem ficar quentes quando o grelhador é usado. Manter as crianças afastadas.

1. Colocar o painel de segurança sob o painel de controlo abrindo o vidro da tampa frontal do forno. (figura 27)
2. Em seguida, fixar o painel de segurança entre o forno e a tampa frontal, fechando suavemente a tampa. (figura 28)
3. É importante para cozinhar que mantenha a tampa aberta na distância especificada quando cozinhar em modo de grelhador.
4. O painel de segurança fornecerá uma condição ideal para cozinhar, protegendo o painel de controlo e os botões.

ADVERTÊNCIA: Se o fogão tiver a opção “Grelhador fechado funcionou” com termóstato, pode manter a porta do forno fechada durante o funcionamento; neste caso, a chapa defletora do grelhador será desnecessária.

RESOLUÇÃO DE PROBLEMAS

Pode resolver os problemas que pode encontrar no seu produto verificando os seguintes pontos antes de chamar a assistência técnica.

Pontos de verificação

Caso tenha algum problema com o forno, verificar primeiro a tabela abaixo e experimentar as sugestões.

Problema Causa Possível O que fazer
O forno não funciona.	Fonte de alimentação não disponível.	Verificar a fonte de alimentação.
	Fornecimento de gás não disponível.	Verificar se a válvula principal do gás está aberta.
		Verificar se a mangueira de gás está dobrada ou torcida.
		Assegurar que a mangueira de gás está ligada ao forno.
		Verificar se está a ser usada a válvula adequada do gás.
O forno para durante a cozedura. A ficha sai da tomada da parede.		Voltar a instalar a ficha na tomada de parede.
Desliga-se durante a cozedura.	Funcionamento contínuo durante muito tempo.	Deixar o forno arrefecer após longos ciclos de cozedura.
	Mais do que uma ficha numa tomada de parede.	Usar apenas uma ficha para cada tomada de parede.
A porta do forno não está a abrir adequadamente.	Resíduos alimentares presos entre a porta e a cavidade interior.	Limpar bem o forno e tentar voltar a abrir a porta.
Isqueiro não está a funcionar.	Extremidades ou corpo das fichas de ignição estão entupidos.	Limpar as extremidades ou o corpo das fichas de ignição dos queimadores a gás.
	Tubos dos queimadores de gás estão entupidos.	Limpar os tubos dos queimadores de gás.
Choque elétrico quando tocar no forno.	Ligação à terra não adequada.	Assegurar que a alimentação está ligada à terra adequadamente.
	Está a ser usada tomada de parede sem ligação à terra.
Está a pingar água.	Sob certas condições, pode ser gerada água ou vapor, dependendo do alimento a ser cozinhado. Isto não é uma avaria do aparelho.	Deixar o forno arrefecer e, em seguida, secar com um pano da loiça.
Vapor a sair de uma fissura na porta do forno.
Água existente no interior do forno.
Forno não aquece.	Porta do forno está aberta. Fechar a porta e reiniciar.
	Controlos do forno não estão ajustados corretamente.	Ler a secção referente ao funcionamento do forno e reiniciar o forno.
	Fusível desarmado ou disjuntor desligado.	Substituir o fusível ou reiniciar o disjuntor. Se isto se repetir frequentemente, ligar a um eletricista.
Fum a sair durante o funcionamento.	Quando o forno funcionar pela primeira vez.	Fumo sai dos aquecedores. Isto não é uma avaria. Após 2-3 ciclos já não haverá fumo.
	Alimento no aquecedor.	Deixar o forno arrefecer e limpar resíduos de alimentos do aquecedor.
Quando o forno funciona odor a queimado ou plástico sai.	Estão a ser usados dentro do forno acessórios de plástico ou outros não resistentes ao calor.	A temperaturas elevadas, usar acessórios de vidro adequados.
O forno não cozinha bem.	Porta do forno é aberta. Frequentemente durante a cozedura.	Não abrir frequentemente a porta do forno se o alimento que estiver a cozinhar não precisar de ser rodado. Se abrir a porta frequentemente a temperatura interior cai e consequentemente o resultado da cozedura será influenciado.
A luz interior está fraca ou não funciona.	Objeto estranho que cobre a lâmpada durante a cozedura.	Limpar a superfície interior do forno e verificar novamente.
	A lâmpada pode estar fundida.	Substituir por uma lâmpada com as mesmas especificações.

REGRAS DE MANUSEAMENTO

1. Não usar a porta e/ou a pega para transportar ou mover o aparelho.
2. Realizar a movimentação e transporte na embalagem original.
3. Prestar muita atenção ao aparelho durante o carregamento/descarregamento e manuseio.
4. Assegurar que a embalagem está firmemente fechada durante o manuseio e transporte.
5. Proteger de fatores externos (tais como humidade, água, etc.) que possam danificar a embalagem.
6. Ter cuidado para não danificar o aparelho devido a colisões, choques, quedas, etc. durante o manuseio e transporte e para não o partir ou deformar durante a operação.

RECOMENDAÇÕES DE EFICIÊNCIA ENERGÉTICA

Os seguintes detalhes irão ajudar a utilizar o produto ecológica e economicamente.

1. Usar recipientes de cor escura e esmalte que conduzam melhor o calor no forno.
2. Ao cozinhar os seus alimentos, se a receita ou o manual do utilizador indicar que o pré-aquecimento é necessário, pré-aqueça o forno.
3. Não abrir frequentemente a porta do forno enquanto cozinhar.
4. Tentar não cozinhar simultaneamente vários pratos no forno. Pode cozinhar ao mesmo tempo colocando dois tabuleiros na grelha de arame.
5. Cozinhar vários pratos sucessivamente. O forno não perderá calor.
6. Desligar o forno alguns minutos antes de terminar o tempo de cozedura. Neste caso, não abrir a porta do forno.
7. Descongelar os alimentos congelados antes de cozinhar.

ELIMINAÇÃO AMIGA DO AMBIENTE

Elimine a embalagem em condições amigas do ambiente Este aparelho está etiquetado de acordo com a Diretiva Europeia 2012/19/UE relativa a aparelhos elétricos e eletrónicos usados (Resíduos de Equipamentos Elétricos e eletrónicos REEE). As orientações determinam o enquadramento para a devolução e reciclagem de aparelhos elétricos aplicável em toda a UE.

INFORMAÇÃO SOBRE A EMBALAGEM

Os materiais de embalagem do produto são fabricados a partir de materiais recicláveis, de acordo com as nossas Normas Ambientais Nacionais. Não elimine os materiais de embalagem junto com o lixo doméstico ou outros. Leve-os aos pontos de recolha de material de embalagem indicados pelas autoridades locais.

Dear user,

Carril telescópico \*

TABLA DE HORNEADO Y ASADO
