MANUAL DE UTILIZADOR HWO38MG4HXBD HAIER

Indicações de segurança importantes

Descrição do produto

Como funciona o produto

Utilização do aparelho

Limpeza e manutenção

Proteção do ambiente e eliminação

Instalação

Caro Cliente,

Gostaríamos de agradecer-lhe e felicitá-lo pela sua escolha. Este novo produto foi cuidadosamente projetado e construído com materiais de alta qualidade e testado meticulosamente para garantir que satisfaz todos os requisitos culinários.

Por favor, leia e observe estas instruções simples, o que lhe permitirá obter excelentes resultados a partir da primeira utilização. Este aparelho de última geração é-lhe fornecido com os nossos melhores desejos.

GUARDE ESTAS INSTRUÇÕES CUIDADOSAMENTE

PRECAUÇÕES PARA EVITAR UMA POSSÍVEL EXPOSIÇÃO A ENERGIA DE MICRO-ONDAS EXCESSIVA

• Não tente operar este forno com a porta aberta, pois isso pode resultar em exposição prejudicial à energia de microondas. É importante não quebrar nem violar os bloqueios de segurança.
• Não coloque nenhum objeto entre a parte frontal do forno e a porta, nem deixe que sujidade ou resíduos de agentes de limpeza se acumulem sobre as superfícies vedantes.
• AVISO: Se a porta ou os vedantes da porta estiverem danificados, o forno não deve ser operado até ter sido reparado por uma pessoa competente.

AVISO DE INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Para reduzir o risco de incêndio, choque elétrico, ferimentos a pessoas ou exposição a energia excessiva do forno de microondas ao usar o seu aparelho, siga as precauções básicas, incluindo as seguintes:

- Leia e siga as instruções específicas: "PRECAUÇÕES PARA EVITAR UMA POSSÍVEL EXPOSIÇÃO A ENERGIA EXCESSIVA DOS MICRO-ONDAS".

- Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão.

- Mantenha o aparelho e o cabo fora do alcance de crianças com menos de 8 anos.

- Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.

- AVISO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar a possibilidade de choques elétricos.

- AVISO: É perigoso para qualquer pessoa que não seja uma pessoa competente efetuar qualquer operação de serviço ou reparação que envolva a remoção de uma tampa que ofereça proteção contra exposição à energia de microondas.

- AVISO: Líquidos e alimentos não devem ser aquecidos em recipientes fechados, uma vez que são suscetíveis de explodir.

- Ao aquecer os alimentos em recipientes de plástico ou de papel, fique atento ao forno devido à possibilidade de ignição.

• Use apenas utensílios adequados para utilização em fornos micro-ondas.
• Se estiver a sair fumo, desligue ou desconecte o aparelho e mantenha a porta fechada para abafar qualquer chama.
• O aquecimento de bebidas no micro-ondas pode resultar em ebulição eruptiva tardia, portanto, deve ter-se cuidado ao manusear o recipiente.
• O conteúdo dos biberões e da comida para bebé em frascos deve ser mexido ou abanado, e a sua temperatura deve ser verificada antes do consumo de forma a evitar queimaduras.
• Os ovos com casca e ovos cozidos inteiros não devem ser aquecidos em fornos micro-ondas porque podem explodir, mesmo depois de o aquecimento no micro-ondas ter terminado.
• Detalhes para a limpeza dos vedantes das portas, cavidades e peças adjacentes.
• O forno deve ser limpo regularmente e quaisquer depósitos de alimentos removidos.
• A falta de manutenção do forno numa condição limpa pode provocar uma deterioração da superfície suscetível de afetar negativamente a vida útil do aparelho e eventualmente resultar numa situação perigosa.
• Utilize apenas a sonda de temperatura recomendada para este forno. (Para fornos fornecidos com uma instalação para utilizar uma sonda de compensação de temperatura).
• O forno micro-ondas deve ser operado com a porta decorativa aberta. (Para fornos com uma porta decorativa).

• Este aparelho destina-se a ser utilizado em meio doméstico e aplicações semelhantes tais como:

• áreas de cozinha em lojas, escritórios e outros ambientes de trabalho;

• por clientes em hotéis, motéis e outros ambientes de tipo residencial;
• quintas;
• ambientes de tipo alojamento e pequeno-almoço.

- O forno micro-ondas destina-se a aquecer alimentos e bebidas. Secar alimentos, peças de roupa e aquecer almofadas térmicas, chinelos, esponjas, panos húmidos e similares pode causar riscos de lesão, ignição ou incêndio.

- Não é permitido utilizar recipientes metálicos para alimentos e bebidas no micro-ondas.

- O aparelho não deve ser limpo com um aparelho de limpeza a vapor.

- Este aparelho não pode ser instalado atrás de uma porta decorativa de forma a evitar sobreaquecimento. (Isto não se aplica a aparelhos com porta decorativa).

- O forno de micro-ondas destina-se a ser utilizado encastrado.

- O aparelho deve ser operado com qualquer porta de armário aberta.

- Deve ter-se cuidado para não deslocar o prato giratório ao retirar os recipientes do aparelho. (Para aparelhos fixos e aparelhos de encastrar cujos aparelhos sejam iguais ou superiores a 900mm acima do piso e que tenham pratos giratórios amovíveis. Mas isto não se aplica aos aparelhos com porta com dobradiça horizontal em baixo).

- A superfície de uma gaveta de armazenamento pode ficar quente.

- Não use produtos de limpeza abrasivos ou raspadores afiados de metal para limpar o vidro da porta do forno,

uma vez que podem arranhar a superfície, o que pode fazer estalar o vidro.

• AVISO: O aparelho e peças acessíveis ficam quentes durante a utilização. Deve ter-se cuidado para evitar tocar nas resistências. As crianças com menos de 8 anos devem ser mantidas afastadas, a menos que supervisionadas continuamente.
• Durante e após a utilização, o aparelho torna-se quente. Deve ter-se cuidado para evitar tocar nas resistências dentro do forno.
• AVISO: As partes acessíveis podem ficar quentes durante e após a utilização. As crianças pequenas devem ser mantidas afastadas.
• AVISO: Quando o aparelho é operado no modo combinado, as crianças apenas devem utilizar o forno sob supervisão adulta devido às temperaturas geradas.

PARA REDUZIR O RISCO DE LESÃO É NECESSÁRIO LIGAR À TERRA

PERIGO

• Perigo de Choque Elétrico
- Tocar em alguns dos componentes internos pode provocar lesão grave ou morte. Não desmontar este aparelho.

AVISO

• Perigo de Choque Elétrico
- O uso indevido da ligação à terra pode resultar em choque elétrico. Não ligue a uma tomada até que o aparelho esteja instalado e ligado à terra.

- Este aparelho tem de estar ligado à terra. No caso de um curto-circuito elétrico, a ligação à terra reduz o risco de choque elétrico, fornecendo um fio de escape para a corrente elétrica.

- Este aparelho está equipado com um cabo que possui um fio de terra com uma tomada de ligação à terra. A ficha deve ser ligada a uma tomada corretamente instalada e ligada à terra.

- Consulte um eletricista qualificado ou técnico se as instruções de ligação à terra não estiverem completamente compreendidas ou se existirem dúvidas sobre se o aparelho está corretamente ligado à terra.

- Se for necessário utilizar um cabo de extensão, utilize apenas um cabo de extensão de 3 fios.

- É fornecido um curto cabo de alimentação para reduzir os riscos resultantes de se enredar ou tropeçar num cabo comprido.

- Se for utilizado um conjunto de cabos ou cabo de extensão:

■ A classificação elétrica marcada do conjunto de cabo ou extensão deve ser igual ou superior à classificação elétrica do aparelho.

■ O cabo de extensão deve ter 3 fios e ligação à terra.

■ O cabo comprido deve ser disposto de modo a não ficar dobrado sobre a bancada ou tampo de mesa onde possa ser puxado por crianças ou fazer com que as pessoas tropecem.

Materiais que pode usar no forno micro-ondas

Utensílios	Comentários
Prato para micro-ondas	Siga as instruções do fabricante. O fundo do prato deve ficar a pelo menos 3/16 polegadas (5 mm) acima do prato giratório. O uso incorreto pode fazer com que o prato giratório quebre.
Loiça	Apenas para micro-ondas. Siga as instruções do fabricante. Não use pratos rachados ou com falhas.
Taças de vidro	Remova sempre a tampa. Utilize apenas para aquecer alimentos. A maioria dos frascos de vidro não é resistente ao calor e pode quebrar.
Artigos de vidro	Apenas artigos de vidro para forno resistentes ao calor. Certifique-se de que não há qualquer decoração de metal. Não use pratos rachados ou com falhas.
Sacos para cozinhar no forno	Siga as instruções do fabricante. Não feche com atilho de metal. Faça fendas para permitir que o vapor se liberte.
Pratos e copos de papel	Utilizar apenas para cozinhar/aquecer durante pouco tempo. Não deixe o forno sem vigilância durante a cozedura.
Toalhas de papel	Use para cobrir alimentos para reaquecer e absorver a gordura. Use com supervisão apenas para cozinhar a curto prazo.
Papel manteiga	Use como cobertura para evitar salpicar ou como uma película para vapor.
Plástico	Apenas para micro-ondas. Siga as instruções do fabricante. Deve ter a etiqueta "Seguro para Micro-ondas". Alguns recipientes de plástico amolecem, à medida que a comida aquece. Os "sacos para cozer" e sacos de plástico estanques devem ser cortados, perfurados ou ventilados consoante indicado na embalagem.
Película de plástico	Apenas para micro-ondas. Use para cobrir alimentos durante a cozedura para reter a humidade. Não permita que a película de plástico toque na comida.
Termómetros	Apenas seguro para micro-ondas (termómetros para carne e doces).
Papel de cera	Use como cobertura para evitar salpicar ou reter humidade.

Materiais a ser evitados no forno micro-ondas

Utensílios	Comentários
Bandeja de alumínio	Pode causar arco. Transfira os alimentos para um prato seguro para micro-ondas.
Caixa de cartão com pega de metal para alimentos	Pode causar arco. Transfira os alimentos para um prato seguro para micro-ondas.
Utensílios de metal ou com decoração de metal	O metal blinda os alimentos da energia do micro-ondas. Uma decoração de metal pode causar arco.
Atilhos de metal	Podem provocar arco e pode causar um incêndio no forno.
Sacos de papel	Pode provocar um incêndio no forno.
Espuma de plástico	A espuma de plástico pode derreter ou contaminar o líquido no interior quando exposta a altas temperaturas.
Madeira	A madeira secará quando utilizada no forno micro-ondas e pode rachar ou quebrar.

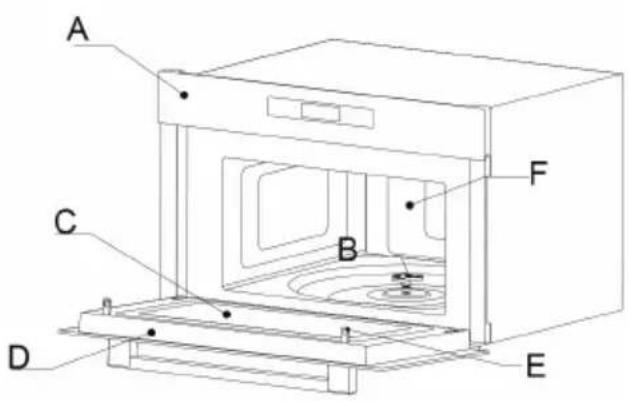

A C B D E F

A) Painel de controlo
B) Eixo do prato giratório
C) Janela de observação
D) Montagem da porta
E) Sistema de bloqueio de segurança
F) Cavidade do forno

Número de série

Empty rectangular frame with no text, symbols, or content inside

Escreva aqui o seu número de série para referência futura.

ACESSÓRIOS

Remova o forno e todos os materiais da caixa de cartão e da cavidade do forno. O seu forno é fornecido com os seguintes acessórios:

Bandeja de Vidro Montagem do anel do prato giratório

Manual de Instruções

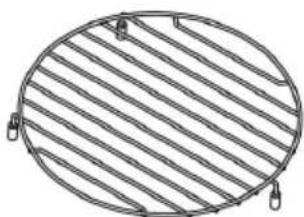

Suporte de Arame Superior. (Para grelhar, por exemplo, bifes, salsichas e para torrar pão. Como apoio para pratos pouco profundos).

Eixo do prato giratório

Suporte de Arame Inferior. (Para cozer e assar no forno).

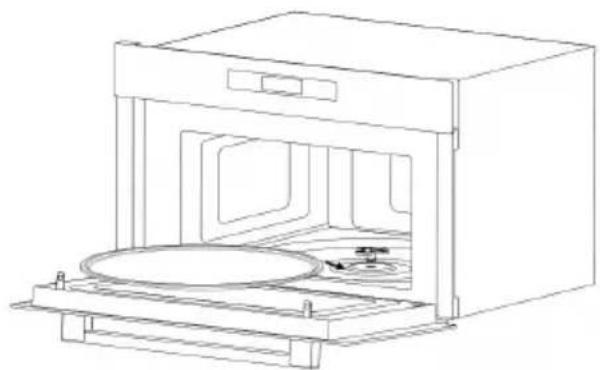

INSTALAÇÃO DO PRATO GIRATÓRIO

Limpar o compartimento de cozedura e colocar o prato giratório no seu lugar. Para novas instalações, certifique-se de que todas as embalagens e fitas de transporte foram removidas do eixo do prato giratório. Antes de utilizar o aparelho para preparar alimentos pela primeira vez, terá de colocar corretamente o prato giratório. Tem de limpar o compartimento de cozedura e os acessórios.

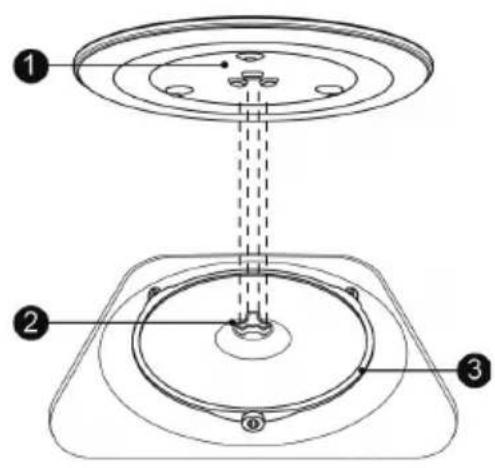

Como colocar o prato giratório no lugar:

1. Colocar o conjunto do prato giratório ③ na reentrância no compartimento de cozedura.

2. Colocar a bandeja de vidro ① no conjunto do anel do prato giratório ③. Encaixar as linhas curvas e elevadas no centro do fundo da bandeja de vidro entre os três raios do eixo. Certifique-se de que a bandeja de vidro ① se encaixa no eixo do prato giratório ② no centro do piso do compartimento de cozedura. Os rolos no eixo devem encaixar no interior do rebordo inferior do prato giratório.

1. Nunca utilizar o aparelho sem o prato giratório. Certificar-se de que está devidamente engatado. O prato giratório pode rodar no sentido dos ponteiros do relógio ou no sentido contrário.
2. Nunca coloque a bandeja de vidro voltada para baixo. A bandeja de vidro nunca deve estar restringida.
3. Deve utilizar-se sempre a bandeja de vidro e prato giratório em conjunto durante a cozedura.
4. Alguns alimentos e recipientes de alimentos são sempre colocados na bandeia de vidro para cozinhar.
5. Nunca restringir o movimento do prato giratório.
6. Se a bandeja de vidro ou o anel do prato giratório se rachar ou quebrar, entre em contato com o seu centro de serviço autorizado mais próximo.

Como funciona o produto

PAINEL DE CONTROLO

Símbolo	Função
	Micro-ondas
	Função
	Relógio/Temporizador de cozinha
	Menu Automático
	Bloquear/Cancelar
	Iniciar/+30Sec./Confirmar

FUNCIONAMENTO

Nome	Descrição
Acertar o relógio	(1) Prima “Relógio/Temporizador de Cozinha” uma vez e, em seguida, aparece “00:00”.(2) Mova o cursor ou prima “+” ou “-” para definir as horas. O tempo deve situar-se entre 0-23.(3) Prima “Relógio/Temporizador de Cozinha” para confirmar.(4) Mova o cursor ou prima “+” ou “-” para definir os minutos. O tempo deve situar-se entre 0-59.(5) Prima “Relógio/Temporizador de Cozinha” para confirmar.
Temporizador de Cozinha	(1) Prima “Relógio/Temporizador de Cozinha” duas vezes e, em seguida, aparece “00:00”.(2) Mova o cursor ou prima “+” ou “-” para acertar a hora. A hora deve ser entre 0:05~95:00.(3) Prima “Iniciar/+30Sec./Confirmar” para confirmar.
Micro-ondas	Nível de potência	100%	80%	50%	30%	10%
	Visor	P10	P8	P5	P3	P1
	(1) Em estado de espera, prima “Micro-ondas” e, em seguida, aparece “P10”.(2) Prima “Micro-ondas” repetidamente para ajustar o nível de potência, estão disponíveis 5 níveis de potência.(3) Mova o cursor ou prima “+” ou “-” para definir o tempo de cozedura.(4) Prima “Iniciar/+30Sec./Confirmar” para começar a cozinhar.
Grelhador	(1) Prima “Função” uma vez e, em seguida, aparece “G-1”.(2) Mova o cursor ou prima “+” ou “-” para definir o tempo de cozedura.(3) Prima “Iniciar/+30Sec./Confirmar” para começar a cozinhar.Nota: Após passar metade do tempo, a campainha irá soar para o recordar de virar os alimentos.Se não efetuar nenhuma ação, o forno continua a funcionar.
Combinação	(1) Prima “Função” uma vez e, em seguida, aparece “G-1”. Prima “Função” repetidamente para selecionar a potência que deseja, e “C-1”, “C-2”, “C-3” e “C-4” aparecerá por ordem.(2) Mova o cursor ou prima “+” ou “-” para definir o tempo de cozedura.(3) Prima “Iniciar/+30Sec./Confirmar” para começar a cozinhar.Nota: Instruções de combinação
	Instruções Visor	Micro-ondas	Grelhador Convecção
	1 C-1	●	●
	2 C-2	●●
	3 C-3		●●
	4 C-4	●●●
Cozinha de Convecção com Função de Pré-aquecimento	(1) Prima “Função” duas vezes e, sem seguida, aparece “130”。(2) Mova o cursor ou prima “+” ou “-” para definir a temperatura. Estão disponíveis 10 opções, incluindo 130, 140, 150, 160, 170, 180, 190, 200, 210, 220 (°C).(3) Prima “Iniciar/+30Sec./Confirmar” para começar a cozinhar.(4) Quando o pré-aquecimento estiver concluído, o forno soa duas vezes. Abra a porta e coloque os alimentos no forno.(5) Feche a porta do forno.(6) Prima as teclas numéricas para introduzir o tempo de cozedura. O valor de tempo máximo é de “95:00”。(7) Prima “Iniciar/+30Sec./Confirmar” para começar a cozinhar.
Cozedura por Convecção sem Função de Pré-aquecimento	(1) Prima “Função” duas vezes e, sem seguida, aparece “130”。(2) Mova o cursor ou prima “+” ou “-” para definir a temperatura. Estão disponíveis 10 opções, incluindo 130, 140, 150, 160, 170, 180, 180, 190, 200, 210, 220 (°C).(3) Prima “Relógio/Temporizador de Cozinha” para introduzir o tempo de cozedura.(4) Prima “Iniciar/+30Sec./Confirmar” para começar a cozinhar.
Descongelar por Peso	(1) Prima “Função” três vezes e, em seguida, aparece “0,1kg”no ecrã.(2) Mova o cursor ou prima “+” ou “-” para definir o peso. Deve estar dentro de 100-2000g.(3) Prima “Iniciar/+30Sec./Confirmar” para iniciar a descongelação.
Descongelar por Tempo	(1) Prima “Função” quatro vezes e, em seguida, aparece “1:00” no ecrã.(2) Mova o cursor ou prima “+” ou “-” para definir o tempo.(3) Prima “Iniciar/+30Sec./Confirmar” para iniciar a descongelação.Nota: Quando tiver decorrido metade do tempo de descongelação, ouve-se o sinal sonoro, vire a comida. Se não efetuar nenhuma ação, o forno continua a funcionar.
Cozinha rápida	(1) Em estado de espera, prima “Iniciar/+30Sec./ Confirmar” para cozinhar alimentos com 100% de nível de potência durante 30 segundos. Cada pressão na mesma tecla pode aumentar 30 segundos e o valor de tempo máximo é de 95 minutos.Nota: A cozedura rápida não pode ser definida em descongelação por peso, multi-fase e menu automático.
Trinco para crianças	Pode utilizar esta função para evitar que as crianças liguem acidentalmente o forno. Para ativar o trinco:Em estado de espera, prima e mantenha “Bloquear/Cancelar” durante três segundos. Ouve-se um longo sinal sonoro e o ícone de bloqueado será exibido. Para desativar o trinco:Em estado de bloqueio, prima e mantenha “Bloquear/ Cancelar” durante três segundos. Ouve-se um sinal sonoro longo.
Função Inquirir	(1) Se o relógio tiver sido ajustado, a hora atual será exibida durante três segundos premindo “Relógio/Temporizador de Cozinha” no estado de cozedura.
Menu Automático	(1) Em estado de espera, prima “Menu Automático”, o ecrã exibirá “A-1”.(2) Prima “Menu Automático” repetidamente para escolher o menu de que necessita. Estão disponíveis 10 menus automáticos.(3) Mova o cursor ou prima “+” ou “-” para definir o peso dos alimentos.(4) Prima “Iniciar/+30Sec./Confirmar” para começar a cozinhar.

TABELA DE MENUS AUTOMÁTICOS

Menu	Peso (g)	Visor	Energia
A-1BATATA	1 (cerca de 230 g) 1		P100
	2 (cerca de 460 g)	2
	3 (cerca de 690 g) 3
A-2CARNE	150 g 150 g		P100
	300 g 300 g
	450 g 450 g
	600 g 600 g
A-3PEIXE	150 g 150 g		P80
	250 g 250 g
	350 g 350 g
	450 g 450 g
	650 g 650 g
A-4VEGETAIS	150 g 150 g		P100
	350 g 350 g
	500 g 500 g
A-5BEBIDAS	1 chávena (240 g) 1		P100
	2 chávenas (480 g) 2
	3 chávenas (720 g) 3
A-6MASSAS	50 g (água fria 450 g)	50 g	P80
	100 g (água fria 800 g)	100 g
	150 g (água fria 1200 g)	150 g
A-7PIPOCAS	100 g 100 g P100
A-8PIZZA	200 g 200 g		Conv. 210°C
	300 g 300 g
	400 g 400 g
A-9 BOLO	475 g	475 g	Pré-aquecimento a 160°C
A-10 FRANGOASSADO	1200 g 1200 g		Pré-aquecimento a 220°CConv.220°C+Conv.210°C

Certifique-se de desligar o aparelho da fonte de alimentação.

1. Limpe a cavidade do forno depois de usar com um pano ligeiramente húmido.
2. Limpe os acessórios da maneira habitual com água e sabão.
3. A estrutura da porta, o vedante e as partes adjacentes devem ser limpos cuidadosamente com um pano húmido quando estiverem sujos.
4. Não use produtos de limpeza abrasivos ou raspadores afiados de metal para limpar o vidro da porta do forno, uma vez que podem arranhar a superfície, o que pode fazer estalar o vidro.
5. Dica de limpeza---Para uma limpeza mais fácil das paredes da cavidade nas quais os alimentos cozidos podem tocar: Coloque meio limão numa tigela, adicione 300 ml de água e aqueça com a potência do micro-ondas a 100% durante 10 minutos. Limpe o forno com um pano macio e seco.

RESOLUÇÃO DE PROBLEMAS

Normal
Forno micro-ondas a interferir com a receção de TV	A receção de rádio e TV pode sofrer interferência durante o funcionamento do forno micro-ondas. É semelhante à interferência de pequenos aparelhos elétricos, como misturador, aspirador de pó e ventilador elétrico. Isto é normal.
Luz do forno fraca	Quando se cozinha no micro-ondas a baixa potência, a luz do forno pode tornar-se fraca. Isto é normal.
Vapor a acumular na porta, ar quente a sair pelas aberturas	Durante a confeção, pode sair vapor dos alimentos. A maioria do vapor vai sair pelas aberturas. Embora algum se possa acumular num local fresco, como a porta do forno. Isto é normal.
O forno foi iniciado de forma acidental sem alimentos no seu interior.	É proibido colocar o aparelho em funcionamento sem quaisquer alimentos no seu interior. Isto é muito perigoso.

Problema	Causa possível	Solução
Não é possível iniciar o forno.	(1) O cabo de alimentação não está devidamente ligado.	Desligue. Em seguida, volte a ligar após 10 segundos.
	(2) Fusível fundido ou acionamento do disjuntor.	Substituir o fusível ou repor o disjuntor (reparação por pessoal profissional da nossa empresa)
	(3) Problema com a tomada.	Teste a tomada com outros aparelhos elétricos.
O forno não aquece.	(4) A porta não está bem fechada.	Fecha bem a porta.

De acordo com a diretiva relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE), os REEE devem ser recolhidos e tratados separadamente. Se a qualquer momento no futuro precisar de eliminar este produto por favor não elimine este produto com o lixo doméstico. Por favor, envie este produto para os pontos de recolha de REEE quando disponível.

INSTALAÇÃO E CONEXÃO

1. Este aparelho destina-se apenas a utilização doméstica.
2. Este forno destina-se apenas a uma utilização encastrada. Não se destina a utilização em bancada ou a utilização dentro de um armário.
3. Observe as instruções especiais de instalação.
4. O aparelho pode ser instalado num armário montado na parede de 60 cm.
5. O aparelho está equipado com uma ficha e só deve ser ligado a uma tomada de terra devidamente instalada.
6. A tensão da rede deve corresponder à tensão especificada na placa de classificação.
7. A tomada deve ser instalada e o cabo de conexão apenas deve ser substituído por um eletricista qualificado. Se a ficha deixar de ser acessível após a instalação, um dispositivo de desconexão de todos os polos tem de estar presente no lado da instalação com uma folga de contato de, pelo menos, 3 mm.
8. Adaptadores, tiras múltiplas vias e cabos de extensão não devem ser usados. A sobrecarga pode resultar em risco de incêndio.

A superfície acessível pode estar quente durante e após o funcionamento.

FORNO ENCASTRADO

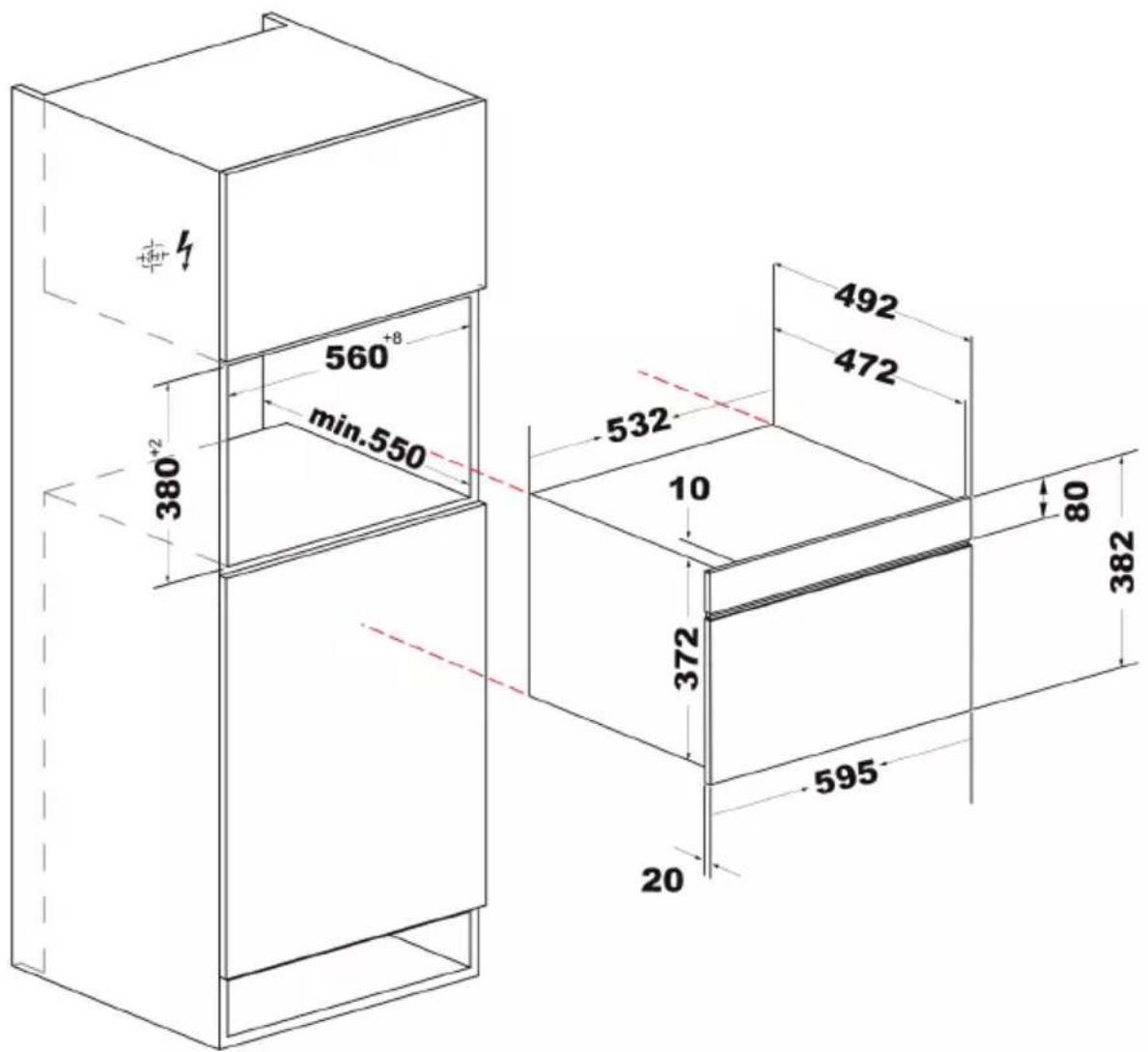

Modelo: HWO38MG4BHXBD / HWO38MG6HXBD INSTALAÇÃO

As dimensões em anexo são em mm.

As unidades em que o aparelho é instalado devem ser resistentes ao calor até 95 °C.

A altura mínima de instalação é de 850 mm.

4 560⁺⁸ min.550 380⁺² 532 10 492 472 372 80 382 595 20

Encastrar

- Não segurar nem transportar o aparelho pela pega da porta. A pega da porta não aquenta o peso do aparelho e pode partir-se.

1. Empurre cuidadosamente o micro-ondas para dentro da cavidade, certificando-se de que está no centro.

2. Abra a porta e aperte o micro-ondas com os parafusos que foram fornecidos.

Insira completamente o aparelho e centre-o.

Não dobre o cabo de conexão.

■ Aparafuse o aparelho no lugar.

Informação importante com ficha

Ligação elétrica

O aparelho está equipado com uma ficha e só deve ser ligado a uma tomada de terra devidamente instalada. Apenas um eletricista qualificado que tenha em conta os regulamentos apropriados pode instalar a tomada ou substituir o cabo de conexão. Se a ficha deixar de estar acessível após a instalação, tem de estar presente um interruptor de isolamento de todos os polos no lado da instalação com uma folga de contacto de, no mínimo, 3 mm.

A proteção contra contacto deve ser assegurada pela instalação.

Proteção dos fusíveis: ver instruções de utilização - dados técnicos.

Informação importante sem ficha

O aparelho foi concebido para ser permanentemente instalado com um cabo de alimentação de três pinos e só pode ser ligado por um perito licenciado, de acordo com o diagrama de conexão.

Apenas um eletricista qualificado que tenha em conta os regulamentos relevantes pode substituir o cabo de alimentação. Não utilize fichas múltiplas nem extensões de tomadas. A sobrecarga causa um risco de incêndio.

Se a conexão já não for acessível após a instalação, deve ser fornecido um interruptor de isolamento de pinos com uma abertura de contacto de pelo menos 3 mm.

Conectar os fios do cabo de alimentação elétrica de acordo com o seguinte código de cores:

Verde e amarelo Fio de terra < (E)

Azul Fio neutro (N)

Castanho Com corrente (L)

Grã-Bretanha e Austrália:

Não ligue o aparelho com uma ficha 13 A ou protegê-lo com um fusível 13 A. O aparelho deve ser protegido com um fusível com uma classificação de 16 A ou superior. O aparelho deve ser desligado da fonte de alimentação durante todos os trabalhos de instalação.

Quando o aparelho é instalado, deve ser fornecida proteção contra contacto acidental no futuro.

Haier

Velká Britânia a Austrália:
