Marca	Airlux
Modelo	AT64K01
Tipo de produto	Placa de cozimento elétrica vitrocerâmica
Categoria	Embutível
Dimensões do aparelho (L x P x A)	576 x 506 x 40 mm
Dimensões de embutimento (L x P)	560 x 490 mm
Peso líquido	9 kg
Alimentação elétrica	230 V / 50 Hz
Potência total	6 kW
Número de zonas de cozimento	4
Zonas especiais	1 zona com duplo foco
Tipo de zonas	Radiantes vitrocerâmicos
Tipo de comandos	Botões rotativos
Indicadores	2 (alimentação e temperatura elevada)
Material da superfície	Vitrocerâmica
Manutenção recomendada	Usar uma espátula e detergentes suaves (SIDOL, STAHLFIX)
Dispositivos de segurança	Indicador de temperatura, precaução crianças
Instalação	Embutível em uma bancada (corte necessário)
Reparabilidade	Substituir o cabo por um profissional qualificado
Informações adicionais	Não usar limpador a vapor

Perguntas frequentes - AT64K01 AIRLUX

Como instalar corretamente a placa de cozimento Airlux AT64K01 ?

A instalação deve ser realizada por um profissional. Corte um furo na bancada de acordo com as dimensões indicadas (aproximadamente 560x490 mm). Fixe o aparelho com as presilhas fornecidas. Respeite as distâncias de segurança em relação às paredes. Conecte eletricamente seguindo o esquema, com um interruptor omnipolar.

Quais tipos de panelas são recomendados para esta placa de cozimento ?

Use recipientes com fundo plano, de diâmetro igual ou ligeiramente superior à zona de cozimento. Evite fundos rugosos que possam riscar a superfície vitrocerâmica.

Como limpar a superfície vitrocerâmica sem danificá-la ?

Use uma espátula especial para remover resíduos incrustados. Aplique um produto de limpeza como SIDOL ou STAHLFIX com um pano macio, depois enxágue e seque. Nunca use esponjas abrasivas ou detergentes agressivos.

Como ativar o duplo foco nas zonas correspondentes ?

Gire o botão no sentido horário até a potência máxima, depois gire até a posição "0", em seguida, novamente no sentido horário até o clique, e volte à potência máxima. Para desativar, gire no sentido contrário.

O que significa o indicador de temperatura que acende ?

Este indicador acende quando a superfície da placa ultrapassa 50°C. Indica que a zona está quente e que deve evitar contato. Apaga quando a temperatura baixa.

Pode-se usar um limpador a vapor para a limpeza ?

Não, é formalmente desaconselhado usar um limpador a vapor, pois isso pode danificar o aparelho e criar riscos elétricos.

O que fazer em caso de derramamento de líquido ou óleo ?

Desligue imediatamente a zona de cozimento. Não use água para apagar fogo de óleo; cubra a chama com uma tampa ou uma manta anti-fogo. Limpe os resíduos após arrefecimento com uma espátula.

O aparelho é seguro para crianças ?

O aparelho pode ser usado por crianças maiores de 8 anos sob supervisão. Mantenha as crianças afastadas durante o uso, pois as superfícies ficam muito quentes. Não as deixe brincar com o aparelho.

Como conectar eletricamente a placa de cozimento ?

A conexão deve ser feita por um eletricista qualificado. Use um cabo do tipo H05V2V2-F de seção adequada. A instalação deve incluir um aterramento eficaz e um interruptor omnipolar facilmente acessível.

O que fazer se o cabo de alimentação estiver danificado ?

Não substitua o cabo você mesmo. Contacte um profissional qualificado ou o serviço de assistência para substituí-lo.

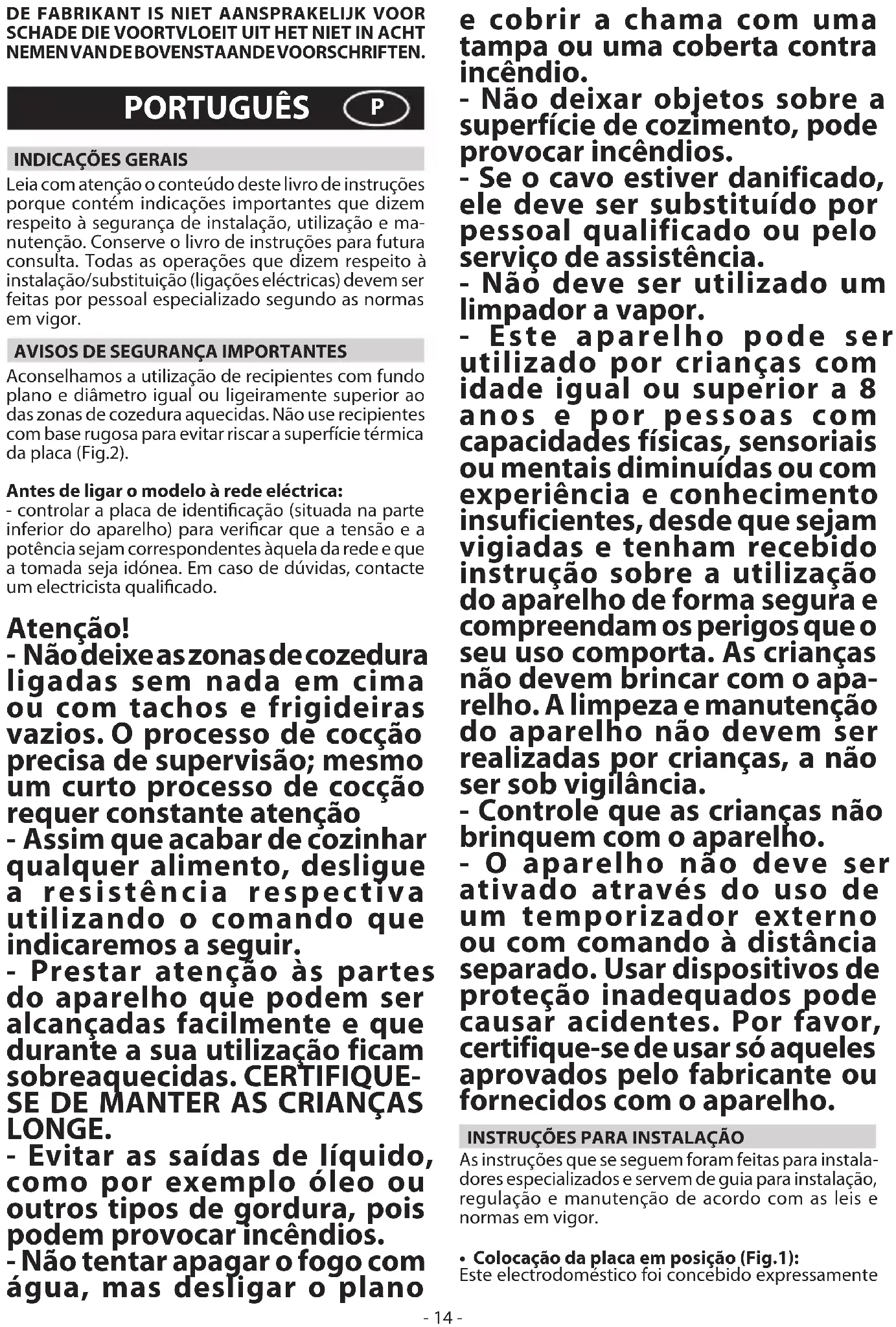

MANUAL DE UTILIZADOR AT64K01 AIRLUX

Leia com atenção o conteúdo deste livro de instruções porque contém indicações importantes que dizem respeito à segurança de instalação, utilização e manutenção. Conserve o livro de instruções para futura consulta. Todas as operações que dizem respeito à instalação/substituição (ligações eléctricas) devem ser feitas por pessoal especializado segundo as normas em vigor.

AVISOS DE SEGURANÇA IMPORTANTES

Aconselhamos a utilização de recipientes com fundo plano e diâmetro igual ou ligeiramente superior ao das zonas de cozedura aquecidas. Não use recipientes com base rugosa para evitar riscar a superfície térmica da placa (Fig.2).

- controlar a placa de identificação (situada na parte inferior do aparelho) para verificar que a tensão e a potência sejam correspondentes àquela da rede e que a tomada seja idónea. Em caso de dúvidas, contacte um electricista qualificado.

Atenção!

- Não deixe as zonas de cozedura ligadas sem nada em cima ou com tachos e frigideiras vazios. O processo de cocção precisa de supervisão; mesmo um curto processo de cocção requer constante atenção

- Assim que acabar de cozinhar qualquer alimento, desligue a resistência respectiva utilizando o comando que indicaremos a seguir.

- Prestar atenção às partes do aparelho que podem ser alcançadas facilmente e que durante a sua utilização ficam sobreaquecidas. CERTIFIQUESE DE MANTER AS CRIANÇAS LONGE.

- Evitar as saídas de líquido, como por exemplo óleo ou outros tipos de gordura, pois podem provocar incêndios.

- Não tentar apagar o fogo com água, mas desligar o plano

e cobrir a chama com uma tampa ou uma coberta contra incêndio.

• Não deixar objetos sobre a superfície de cozimento, pode provocar incêndios.
• Se o cavo estiver danificado, ele deve ser substituído por pessoal qualificado ou pelo serviço de assistência.
• Não deve ser utilizado um limpador a vapor.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.
• Controle que as crianças não brinquem com o aparelho.
• O aparelho não deve ser ativado através do uso de um temporizador externo ou com comando à distância separado. Usar dispositivos de proteção inadequados pode causar acidentes. Por favor, certifique-se de usar só aqueles aprovados pelo fabricante ou fornecidos com o aparelho.

INSTRUÇÕES PARA INSTALAÇÃO

As instruções que se seguem foram feitas para instaladores especializados e servem de guia para instalação, regulação e manutenção de acordo com as leis e normas em vigor.

- Colocação da placa em posição (Fig.1):

Este electrodoméstico foi concebido expressamente

para encastre numa banca de cozinha, conforme mostrado na figura específica. Coloque uma camada de material vedante a toda a extensão do perímetro da placa de fogão (dimensões de corte Fig.1B). Fixe o electrodoméstico ao tampo de cozinha com os 4 suportes que fazem parte dos acessórios que acompanham o aparelho, tendo presente a espessura do tampo (Fig.1A). Se, após a instalação, a parte inferior do aparelho for acessível pela parte inferior do móvel, é necessário montar um painel separador respeitando as distâncias indicadas (Fig.1C). Caso se instale sob um forno isso não é necessário.

• Ligações eléctricas (Fig.5):

Antes de fazer as ligações eléctricas, assegur e-se de que:

• O fio eléctrico de terra deve ser 2 cm mais comprido do que os outros fios;
• As características da instalação eléctrica de sua casa correspondem às indicações da chapa de identificação da placa de fogão aplicada na parte inferior da superfície de trabalho;
• A instalação eléctrica tem ligação à terra, que esta é eficiente e que cumpre o disposto nas normas e regulamentos de lei em vigor.

Se o eletrodoméstico não for fornecido com um cabo, use um cabo do tipo: "H05V2V2-F", que tem uma seção transversal adequada para o consumo total de potência do aparelho.

Em nenhum ponto a temperatura do cabo deve superar de 50°C à temperatura ambiente.

O aparelho está destinado a ser ligado permanentemente à rede elétrica, por esse motivo é necessário inserir um interruptor multipolar que permita a desconexão completa nas condições de categoria de sobretensão III. Este deve estar montado entre o aparelho e a alimentação de energia elétrica, dimensionado à carga e em conformidade com as normas em vigor

(o condutor de terra verde/amarelo não deve ser interrompido pelo comutador). Uma vez terminada a instalação da aparelhagem, o interruptor omnipolar deve ser alcançado facilmente.

UTILIZAÇÃO E MANUTENÇÃO

- Utilização:

Estabelecer com a ajuda das manivelas de comando a potência desejada rodando em sentido horário até à máxima potência.

Antes da utilização normal da placa é necessário

acender todas as zonas de cozedura pelo menos por 15 minutos no nível de potência 3-4. Esta operação deve ser efetuada no primeiro acendimento e repetida posteriormente no caso em que a placa não seja utilizada por algumas semanas.

- Para activar a zona dupla, gire o selector na direcção horária até a posição de máxima potência. Em seguida, gire novamente na direcção horária até a posição "0" (posição de início). Se o selector não dispor de mola de retorno, gire novamente na direcção horária até ouvir um clique (aproximadamente 90°). Agora gire novamente o selector na direcção anti-horária, até a posição de máxima potência. Para desactivar a dupla zona, gire o selector na direcção anti-horária.

- Se o produto for equipado com o indicador luminoso de presença de tensão (Fig.3A), este indicará que ao menos um elemento está a funcionar.

- O indicador luminoso aceso indica que a temperatura da superfície do plano é superior a 50°C (Fig.3B - Fig.3C).

•Manutenção(Fig.4):

Remova resíduos de alimentos e pingos de gordura da superfície de cozedura, utilizando o raspador especial que poderá receber, a pedido, a acompanhar o aparelho. Limpe a zona aquecida da melhor maneira possível, utilizando SIDOL, STAHLFIX ou produtos análogos e um pano-papel. A seguir enxague muito bem com água e seque com um pano limpo. Usando o raspador especial (opcional), remova imediatamente da zona de cozedura quente, todos os fragmentos de papel de alumínio e material de plástico derretidos acidentalmente, bem como quaisquer resíduos de açúcar ou de alimentos com alto teor de açúcar. Deste modo é possível evitar danos na superfície da placa de cozedura. Sejam quais forem as circunstâncias, nunca use esponjas abrasivas nem detergentes químicos irritantes como sprays para forno ou outros produtos para tirar manchas.

DECLINA-SE DE QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA DAS ADVERTÊNCIAS ACIMA.
