VT-RB108 - Ventilador Infiniton - Manual de utilização gratuito

Tipo de produto	Ventilador de teto
Marca	Infiniton
Modelo	VT-RB108
Alimentação	Rede doméstica (220-240 V)
Potência	Não especificada
Velocidades	3 velocidades (lenta, média, rápida) + parada
Inversor de sentido	Sim (interruptor deslizante frente/trás)
Controle	Interruptor de corrente ou dimmer opcional
Kit de iluminação	Compatível (opcional, fios azul/vermelho)
Aterramento	Obrigatório (fio verde/verde-amarelo)
Peso máximo suportado pela caixa de saída	34,5 kg
Altura mínima sob o teto	2,3 m entre o solo e a borda inferior das pás
Diâmetro das pás	Não informado
Material das pás	Não especificado
Utilização	Interior apenas (exceto cômodos úmidos)
Manutenção	Pano seco ou ligeiramente úmido, sem água ou detergente
Instalação	Por um eletricista qualificado
Reparos	Técnico qualificado, peças originais
Garantia	Não especificada
Acessórios fornecidos	Suporte de montagem, parafusos, conectores

Perguntas frequentes - VT-RB108 Infiniton

Como instalar corretamente o ventilador?

A instalação deve ser realizada por um eletricista qualificado. Certifique-se de que a caixa de saída pode suportar pelo menos 34,5 kg. Siga as instruções de montagem: fixe o suporte, monte o motor, prenda as pás, faça as conexões elétricas (preto na fase, branco no neutro, verde no aterro). Respeite uma altura mínima de 2,3 m entre o solo e as pás.

Como usar o controle remoto ou o interruptor de corrente?

O ventilador é fornecido com um interruptor de corrente: uma tração = velocidade máxima, duas = média, três = lenta, quatro = parada. Um dimmer de parede opcional pode ser usado (posições 1 a 5 para velocidades). Atenção: não use um dimmer de semicondutores (gradador).

Como inverter o sentido de rotação do ventilador?

Use o interruptor deslizante localizado no motor: posição 'FRENTE' para fluxo de ar descendente (verão), posição 'TRÁS' para fluxo ascendente (inverno). Importante: sempre pare o ventilador antes de mudar o sentido.

O que fazer se o ventilador não ligar?

Verifique primeiro o fusível ou o disjuntor. Certifique-se de que as conexões elétricas estão corretas (fios preto, branco, verde). Verifique se o interruptor de corrente está em uma posição de velocidade (não em OFF). Se o problema persistir, contate um eletricista.

O ventilador faz barulho, o que fazer?

Verifique se a campânula de suspensão não está muito perto do teto (deixe pelo menos 3 mm de espaço). Aperte todos os parafusos das pás sem forçar demais. Certifique-se de que o ventilador está bem fixado ao suporte. Se o ruído persistir, use o interruptor de corrente fornecido em vez de um dimmer de terceiros.

O ventilador treme, como resolver?

As pás devem estar horizontais. Meça a distância entre o teto e cada pá; se forem desiguais, ajuste dobrando suavemente o suporte da pá (não force). Verifique se todos os parafusos das pás estão bem apertados.

Posso instalar um kit de iluminação neste ventilador?

Sim, o ventilador é compatível com um kit de iluminação opcional. Um fio azul ou vermelho é fornecido para esta função. Conecte-o ao circuito de alimentação da lâmpada. Atenção: se você não instalar uma luz, não conecte este fio.

Como limpar o ventilador?

Sempre desconecte o aparelho antes da limpeza. Use um pano de pó seco ou ligeiramente úmido. Nunca use água, detergente ou produtos abrasivos. Para as pás, um pano macio é suficiente.

Qual é a garantia do ventilador Infiniton VT-RB108?

O manual não especifica a duração da garantia. Contate o revendedor ou o serviço pós-venda da Infiniton para mais informações. Guarde o comprovante de compra.

Posso usar o ventilador ao ar livre?

Não, este ventilador é destinado apenas para uso interno. Pode ser usado em cômodos úmidos (banheiro) mas não exposto diretamente à chuva ou umidade excessiva.

MANUAL DE UTILIZADOR VT-RB108 Infiniton

Instruções de instalação

INFINITON

FUNCIONAMIENTO CON EL CLIMA CALIENTE:

FUNCIONAMIENTO CON EL CLIMA FRESCO:

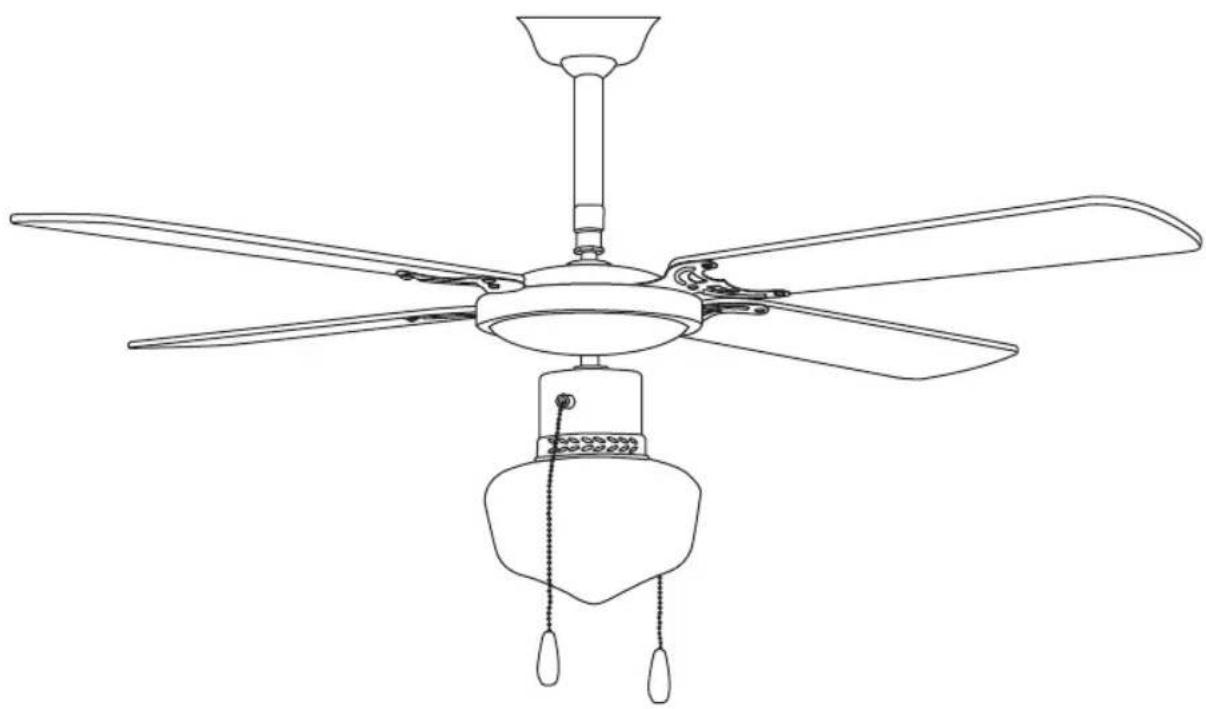

Ventilador de teto INSTRUÇÕES DE INSTALAÇÃO

Português

Símbolos de aviso

GERAL:

CUIDADO: Recomendamos que a instalação seja realizada por um eletricista qualificado que pode verificar a resistência dos membros de suporte do teto e fazer as conexões elétricas adequadas.

Toda a fiação deve estar de acordo com os códigos elétricos nacionais e locais eo ventilador de teto deve ser aterrado como precaução contra choque elétrico possível.

Instale um comutador de desligamento com um espaçamento mínimo de 3mm entre cada pólo a fim de permitir o desligamento total em caso de sobrecarga de Categoria III, em conformidade com as normas de instalação em vigor.

O produto está em conformidade com as normas de segurança em vigor. As reparações devem ser efectuadas exclusivamente por técnicos qualificados que utilizem peças sobressalentes originais. Qualquer violação desta instrução pode ser particularmente perigosa para os usuários.

ADVERTÊNCIA: Certifique-se de que o pino de articulação e o pino de divisão estejam no lugar e que ambos os parafusos de fixação no tubo inclinado estejam firmemente apertados antes da operação.

Para reduzir o risco de incêndio ou choque elétrico, não use esta ventoinha com nenhum dispositivo de controle de velocidade de estado sólido

PRECAUÇÕES IMPORTANTES DE SEGURANÇA:

1) Verifique se as especificações eléctricas do aparelho são compatíveis com a sua instalação.
2) A utilização não autorizada ou a modificação técnica do aparelho pode causar perigo para a vida e a saúde.
3) Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a não ser que tenham sido supervisionados ou instruídos sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
4) Este aparelho destina-se apenas a ser utilizado no interior, excepto em locais húmidos ou em locais húmidos.
5) Os meios de desconexão devem ser incorporados na cablagem fixa de acordo com as regras de cabla- gem em vigor.
6) Antes de ligar o ventilador de pá, desligue a fonte de alimentação eléctrica na caixa de fusíveis principal ou disjuntor principal e deixe-o desligado até que a instalação esteja completa.

7) A caixa de saída ea estrutura de suporte devem ser montadas de forma segura e capazes de suportar de forma confiável um mínimo de 34,5 kgs. Utilize apenas caixas metálicas de saída.
8) Não instale o ventilador da pá menos tan 2,3 entre o assoalho ea borda a mais baixa de pás do ventilador. Verifique o local de suspensão para garantir uma folga adequada com paredes adjacentes, móveis, etc.
9) Toda a fiação deve estar de acordo com o Código Elétrico Nacional e os códigos elétricos locais. A instalação elétrica deve ser realizada por um eletricista qualificado.
10) Não opere o interruptor de inversão enquanto as pás do ventilador estiverem em movimento. O ventilador deve estar desligado e as pás devem ser interrompidas antes de inverter o sentido da lâmina.
11) Evite colocar objetos no caminho das lâminas.
12) Desligue sempre o aparelho antes de efectuar a limpeza ou a manutenção. Não utilize água ou detergentes para limpar a ventoinha ou as pás do ventilador. A fim de não danificar o produto, é aconselhável utilizar equipamentos adaptados às superfícies frágeis e produtos que retardam o desgaste do aparelho. Um pano de pó seco ou pano levemente umedecido será adequado para a maioria das limpezas.
13) Depois de fazer as conexões elétricas, os condutores emendados devem ser girados para cima e empurrados cuidadosamente para dentro da caixa de saída. Os fios devem ser separados com o condutor aterrado e o condutor de aterramento do equipamento em um lado da caixa de saída.
14) O fornecedor se exime de qualquer responsabilidade por danos pessoais ou materiais resultantes de uso incorreto ou instalação do ventilador. Em dúvida, chame um eletricista.
15) As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
16) Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento se tiverem recebido supervisão ou instruções sobre o uso do aparelho de forma segura e compreender Riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza ea manutenção do usuário não devem ser feitas por crianças sem supervisão.

PROTEÇÃO AMBIENTAL:

TENÇÃO!

Os produtos eléctricos não devem ser jogados fora com o lixo doméstico. Devem ser levados a um ponto de recolha de comuna para eliminação respeitadora do ambiente de acordo com os regulamentos locais. Entre em contato com as autoridades locais ou com a lista de estoque para obter conselhos sobre reciclagem. O material de embalagem é reciclável. Descarte a embalagem de forma ambientalmente correta e disponibilize-a para o serviço de coleta de material reciclável.

MONTAGEM E INSTALAÇÃO:

1) Verifique todas as peças de acordo com a lista de peças eo diagrama.
2) Retire o motor da embalagem. Para evitar danos ao acabamento montar o motor em superfície macia acolchoada ou usar a embalagem original na caixa do motor.
3) É essencial que a caixa de saída ou elemento estrutural a partir do qual o longe deve ser suspenso irá suportar com segurança o ventilador. Tendo em conta os factores de binário e de peso envolvidos, algumas caixas de saída necessitarão de reforço adicional, fixando mais firmemente a vigas de madeira de suportes de aço.
4) Conecte o suporte de montagem à caixa de saída com os parafusos fornecidos. Anexado dossel no suporte de suspensão com unidade de ventilador e junta de esfera pendurar abaixo do dossel e protegido com 4 parafusos de fixação.
5) Certifique-se de que a bola está devidamente assente com Groove moldado envolvido com a aba na cobertura certifique-se de que a bola pendurada é totalmente bloqueado na posição.
6) Conecte as pás aos suportes da pá usando parafusos, porcas e arruelas. Os três parafusos por lâmina são projetados da parte inferior do suporte da lâmina, através do suporte da pá na lâmina. Em seguida, coloque a anilha e a porca no topo do parafuso, segurando a porca, rosqueie o parafuso para apertar a pá eo suporte da pá. Repita a instrução para fixar todas as lâminas aos suportes das pás.
7) Fixe as pás ao motor do ventilador com parafusos e anilhas.
8) Faça as conexões do cabo de alimentação com fios preto a preto, branco a branco e verde a verde ou fio nu (terra). Certifique-se de que a ventoinha está devidamente aterrada. Cuidadosamente empurre toda a fiação dentro da caixa de fiação depois que as emendas são feitas. O fio azul é fornecido para a conexão do kit de luz opcional. Não ligue este fio se a luz não estiver instalada.

INSTRUÇÕES DE OPERAÇÃO:

1) Ligue a alimentação e verifique o funcionamento do ventilador. A corrente de puxar controla o ventilador da seguinte maneira: Uma velocidade de puxar alta; Dois puxa-velocidade média; Três puxa-baixa velocidade; Quatro puxa "OFF".
2) Se os reguladores de velocidade do regulador estiverem sendo aplicados, o regulador controla o ventilador da seguinte maneira: Rode o botão de controle para a posição "1" (velocidade lenta) e aumente conforme necessário para a posição "5" (velocidade máxima).

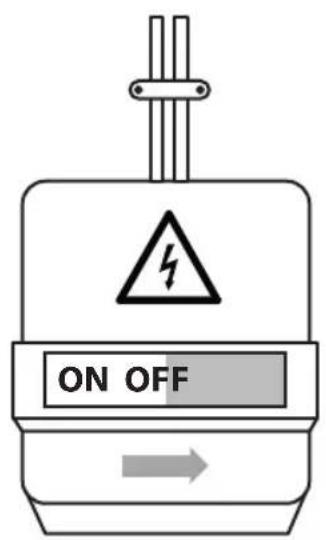

3) O interruptor deslizante controla "FOWARD" e "REVERSE". Certifique-se de desligar a fonte de alimentação antes de inverter o ventilador.

OPERAÇÃO DO TEMPO MAIS AQUECIDO:

Direção do fluxo de ar para baixo. Velocidade média a velocidade total. Em climas mais quentes, o ventilador de teto permitirá reduzir o uso do ar condicionado, mantendo o ar em movimento para ajudá-lo a esfriar.

OPERAÇÃO DO TEMPO FRESCO:

Direção do fluxo de ar para cima. Velocidade baixa a média.

Em clima mais frio, o fluxo de ar para cima reduz os rascunhos enquanto move o ar mais quente do teto. A velocidade exata dependerá do tamanho da sala, número de ventilador, altura do teto, etc. Ele deve ser rápido o suficiente para quebrar a estratificação do ar, mas lento para não criar uma brisa.

CONEXÕES ELÉTRICAS:

Conecte o cabo de aterramento preto ao vivo, branco ao neutro e verde ao condutor aterrado do circuito de alimentação. Se você estiver instalando um kit de luz, conecte o azul ou o vermelho ao circuito de alimentação. Use conectores de fio fornecidos com seu ventilador.

NENHUM TUBOS LOOSE ou conexões soltas devem estar presentes. Depois que os emendas são feitas, os fios devem ser separados para que Verde e Branco estão em um lado da caixa de saída eo preto (e azul ou vermelho se leve kit está instalado) estão do outro lado. Vire as uniões para cima e empurre cuidadosamente a fiação do hall para dentro da caixa de saída. Para controlos de parede opcionais, ver Fig.8B, 8C, 8D. (Nota: O regulador controla apenas a velocidade da ventoinha, não pode ser utilizado no kit de luzes.)

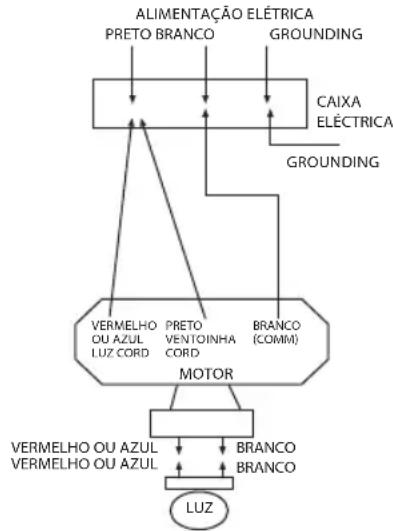

(A) PARA O CONTROLE DO VENTILADOR E LUZ OPCIONAL DA LOCALIZAÇÃO DO VENTILADOR


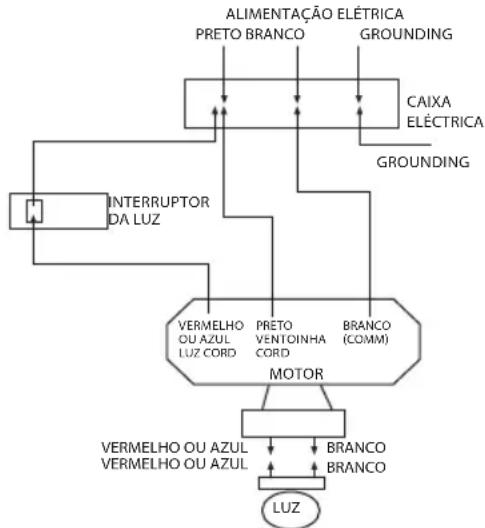

(B) PARA CONTROLE DE LUZ DO INTERRUPTOR DE PAREDE

(C) PARA O CONTROLE DO VENTOINHA DA PAREDE (D) PARA O CONTROLE DO VENTOINHA E LUZ DA PAREDE
GUIA DE REPARAÇÃO:

PROBLEMA CAUSAS POSSÍVEIS SOLUÇÃO PROPOSTA
• A ventoinha não arranca • Fusível queimado ou disjuntor disparado.• Os cabos eléctricos estão mal ligados à ventoinha.• O interruptor de cadeia (velocidade) não está na posição certa.		• Verificar a alimentação eléctrica e substituir os fusíveis ou voltar a armar o disjuntor.• Verificar os cabos eléctricos ligados à ventoinha.• Verificar a posição do interruptor de cadeia (velocidade).
• A ventoinha faz barulho • A campánula toca no tecto.• Há parafusos desapertados ao nível das pás da ventoinha.• A ventoinha de tecto não está correctamente colocada contra o tecto.• O interruptor de cadeia (velocidade) utilizado não é o adequado.		• Deixar um espaço mínimo de 3mm entre a campánula e o tecto.• Voltar a apertar todos os parafusos das pás da ventoinha sem os apertar demasiado.• Voltar a apertar todos os parfusos do suporte de suspensão ou da placa.• Utilizar o interruptor de cadeia fornecido.
• Ruído mecânico • O aparelho necesita de um período de estabilização de 8 horas, pelos menos.
• A ventoinha treme • As pás de ventoinha não estão posição horizontal.• Os parafusos das pás estão ma apertados.		• Medir a distância entre o tecto e a extremidade das pás, em seguida fazer girar as pás para verificar se estão todas à mesma distância do tecto (não fazer a regulação empurrando ligeiramente para cima ou para baixo os suportes das pás).• Verificar se todos os parafusos estão correctamente apertados.

DIVERSOS:

1) Ter seu produto reparado por uma pessoa qualificada.
2) Este produto elétrico está de acordo com os requisitos de segurança relevantes. As reparações só devem ser efectuadas por pessoas qualificadas que utilizem peças sobressalentes originais; Caso contrário, isso pode resultar em perigo considerável para o usuário.
3) Entre em contato com a loja que você comprou o produto para serviços pós-venda se questão.

ADVERTENCIA

WARNING / AVERTISSEMENT / AVISO

INFORMAÇÃO OBRIGATÓRIA PARA PEDIDOS de ASSISTÊNCIA TÉCNICA

Caros Clientes Finais e/ou Responsáveis de Loja,

A ASGAARD relembra que tem um site onde pode colocar 24 horas por dia, 7 dias por semana,"pedidos de assistência técnica, podendo depois consultar o estado actualizado dos mesmos. O"site está disponível em http://partner.asgaard.pt/asgaard/ (deve ter a sua password e nome de" utilizador preparados).

Não utilizando esse sistema e pedindo as assistências por email ([e-mail]) ou"por fax [phone]) - POR FAVOR NOTE QUE OUTROS ENDEREÇOS DE EMAIL OU"NÚMEROS DE FAX NÃO SERÃO ACEITES PARA ÉSTE EFEITO - terá SEMPRE que colocar a seguinte INFORMAÇÃO ACOMPANHADA SEMPRE DE CÓPIA DA FACTURA DE

COMPRA ORIGINAL SEM QUALQUER ELEMENTO ALTERADO E/OU RASURADO:

1. Número de pedido de loja (a vossa referência para o processo)
2. Número e data do documento de garantia (factura) e CÓPIA DESTA, SEM QUALQUER'ELEMENTO ALTERADO E/OU RASURADO, LOGO QUANDO SE FAZ O PEDIDO. POR FAVOR NOTE QUE SÓ COMEÇARÁ A CONTAR O PRAZO DE REPARAÇÃO APÓS A ENTREGA DESTA CÓPIA DA FACTURA!
3. Marca do equipamento a reparar
4. Modelo do equipamento a reparar
5. Nome do cliente-final e/ou indicação de STOCK de loja
6. Morada completa do cliente ou loja (se for equipamento de STOCK)
7. CONTACTO do cliente ou loja (se for equipamento de STOCK)
8. Breve DESCRIÇÃO DA AVARIA (tem de vir sempre para que a assistência possa verificar"adequadamente o defeito reclamado)
9. OBSERVAÇÕES, para escrever pequenos defeitos que o aparelho possa ter (p.ex."mossas ou riscos na moldura OU quando se entregam acessórios, p.ex. com comando, pois POR DEFEITO NENHUM ACESSÓRIO DEVE SER ENTREGUE).

Relembramos que para utilizar o site ASGAARD (disponível sempre) tem também instruções" breves sobre como proceder, as quais poderá voltar a pedir aos nossos serviços. E que pode" saber tudo, a todo o momento, sobre as vossas reparações via site.

Para quaisquer dúvidas e/ou pedidos de esclarecimento, por favor não hesitem em nos contactar:

Idália Lavado | [e-mail] | tel: [phone]

MEGAEXIT SL.

Calle Baza 349 Nave 4-6.

18220 Albolote

Granada (ESPAÑA)
