EMRH953RN - Exaustor de cozinha EAS Electric - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	EAS Electric
Modelo	EMRH953RN
Largura	90 cm
Profundidade	50 cm
Altura	Variável (com chaminé telescópica)
Peso aproximado	15 kg
Alimentação elétrica	230 V / 50 Hz
Potência do motor	200 W
Nível de ruído	55 dB (A)
Tipo de instalação	Evacuação externa, reciclagem (filtro de carvão), motor externo
Número de velocidades	3 velocidades + modo intensivo (15 min)
Iluminação	Lâmpadas halógenas (substituíveis)
Filtros de gordura	Alumínio, laváveis na máquina de lavar louça
Filtros de carvão	Opcionais, substituir a cada 2-3 meses
Distância mínima do fogão	65 cm
Classe elétrica	Classe I (aterramento obrigatório)
Garantia	3 anos
Material	Aço inoxidável (acabamento)
Comando	Painel de controle tátil

Perguntas frequentes - EMRH953RN EAS Electric

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A distância mínima é de 65 cm entre a parte inferior do exaustor e a superfície de apoio das panelas. Se o seu fogão a gás indicar uma distância maior, siga essa.

Como limpar os filtros de gordura?

Os filtros de gordura de alumínio são limpos a cada 2 meses: desmonte-os, lave-os em água quente com sabão ou na máquina de lavar louça, enxágue e seque antes de recolocá-los.

Precisa de filtros de carvão?

Sim, se usar o exaustor em modo reciclagem (sem evacuação externa). Os filtros de carvão não são fornecidos, devem ser comprados separadamente e substituídos a cada 2 a 3 meses.

Como ativar o modo intensivo?

Pressione a tecla A por 2 segundos para ativar a velocidade intensiva por 15 minutos, após o que o exaustor retorna à velocidade anterior.

O que fazer se o exaustor não funcionar?

Verifique primeiro a conexão elétrica e a alimentação. Se o motor parar após algum tempo, o dispositivo de segurança de alta temperatura pode estar ativado: areje o ambiente e afaste o exaustor do fogão (mínimo 65 cm).

Como instalar o exaustor em modo de evacuação externa?

Faça os furos A (Fig.2), fixe o exaustor na parede, conecte o duto de evacuação (Fig.4) para o exterior. Respeite a distância de 65 cm e use parafusos adequados à parede.

Posso usar o exaustor sem evacuação externa?

Sim, em modo reciclagem: instale filtros de carvão (opcionais) e o exaustor purifica o ar antes de devolvê-lo ao ambiente. A chaminé decorativa deve ser adaptada.

Como substituir a iluminação?

Use uma chave de fenda plana para levantar a luminária. Substitua a lâmpada por uma lâmpada halógena do mesmo tipo. Evite tocar a lâmpada com as mãos. Encaixe a luminária no lugar (Fig.7).

Por que há um odor persistente de comida?

No modo reciclagem, se nenhum filtro de carvão estiver instalado, os odores não são filtrados. Certifique-se de ter filtros de carvão em bom estado e troque-os a cada 2-3 meses.

A garantia é válida fora da Espanha e de Portugal?

A garantia de 3 anos cobre defeitos de fabricação apenas na Espanha e em Portugal. Para outros países, entre em contato com seu distribuidor para conhecer as condições.

MANUAL DE UTILIZADOR EMRH953RN EAS Electric

4 GENERAL
4 PRECAUÇÕES DE SEGURANÇA
5 INSTALAÇÃO
6 LIGAÇÃO ELÉCTRICA
7 PAINEL DE CONTROLE
8 UTILIZAÇÃO E MANUTENÇÃO
9 DISPOSIÇÃO DE ELIMINAÇÃO
10 SOLUÇÃO DE PROBLEMAS
11 GARANTIA COMERCIAL

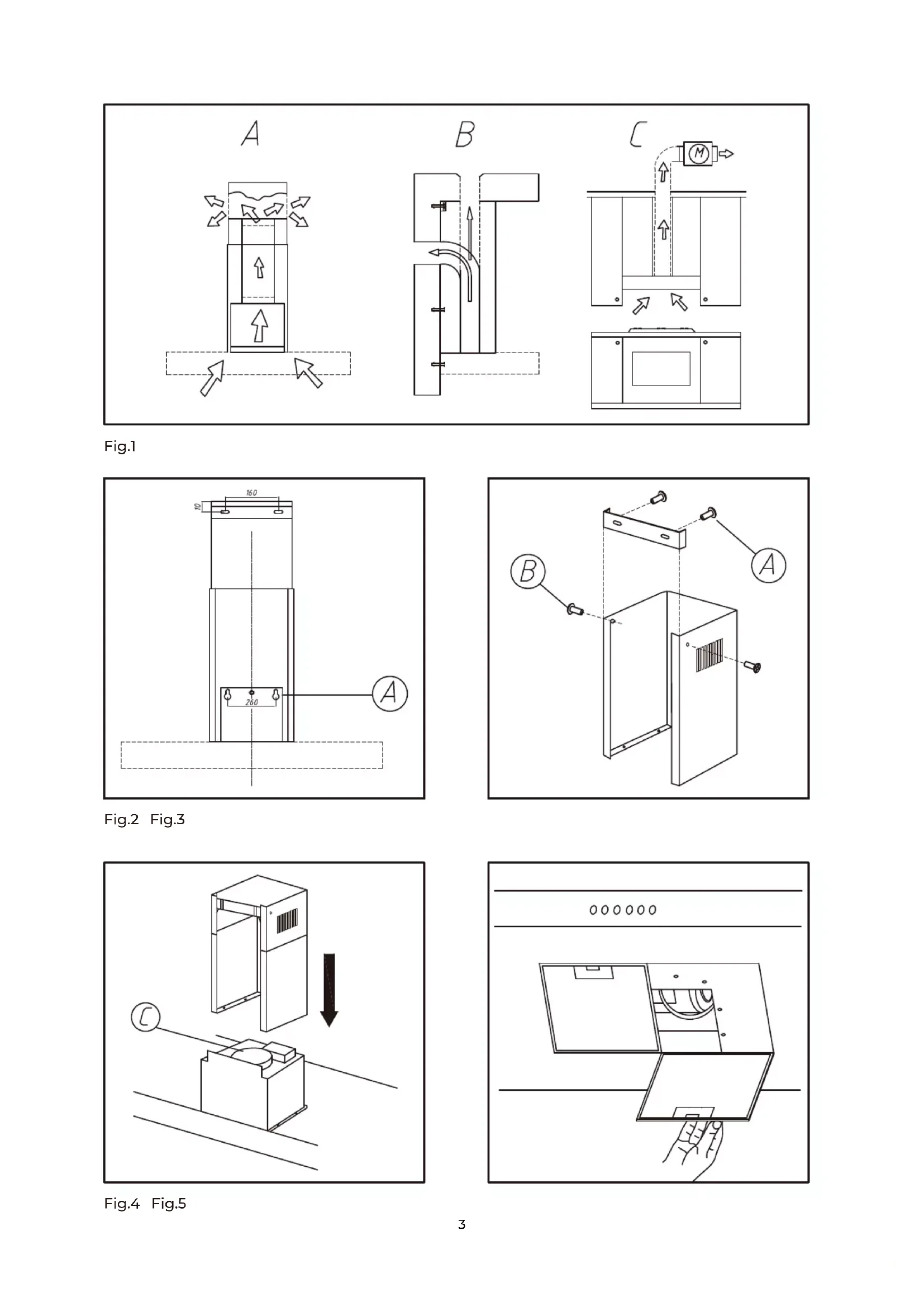

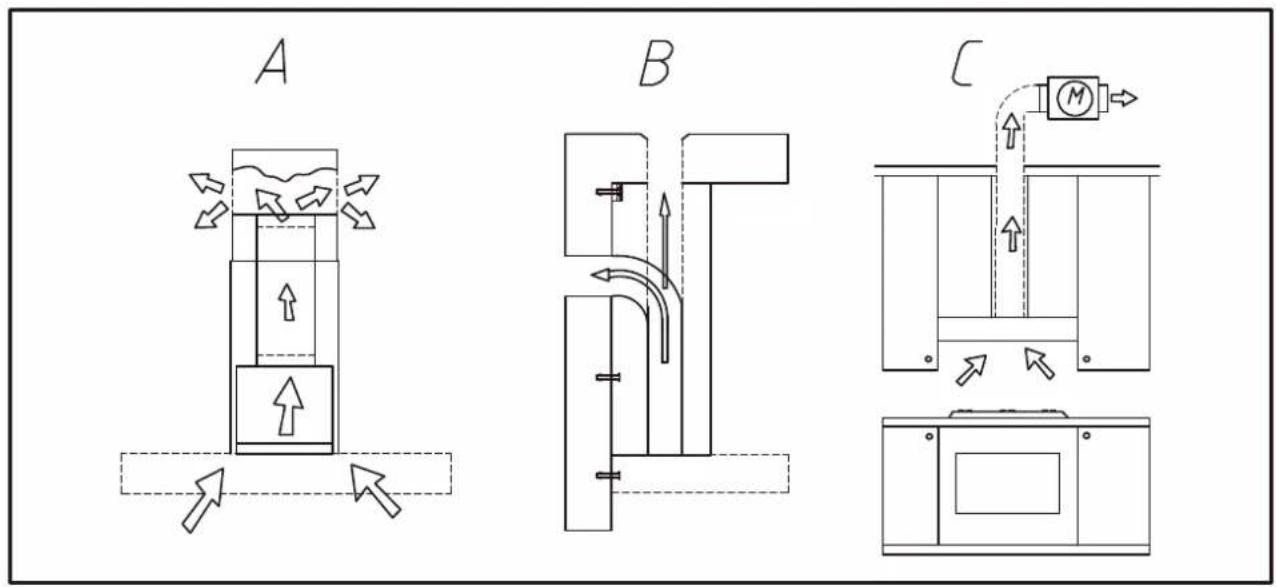

A B C

Fig.1

160 10 260 A

Fig.2 Fig.3

Leia atentamente as instruções contidas neste manual, relativas à instalação, uso seguro e manutenção de seu novo exaustor. Guarde este manual de instruções para futuras consultas. O aparelho foi concebido para ser utilizado em instalação com conduta (escape de gases para o exterior - Fig. 1B), instalação com filtração (circulação de ar interna - Fig. 1A) ou com um motor externo (Fig. 1C).

PRECAUÇÕES DE SEGURANÇA

Tenha em mente que, quando o exaustor está em funcionamento ao mesmo tempo que uma chaminé, queimador ou fogão abertos que dependem do ar ambiente, é possível que o exaustor remova o ar que estes dispositivos necessitam para a combustão. A pressão ambiente não deve exceder 4Pa (4x10 ^-5 bar). Assegure que haja ventilação adequada no ambiente para garantir um funcionamento seguro da câmara de exaustão. Siga as leis locais aplicáveis para a evacuação de ar exterior.

Em certas circunstâncias, os aparelhos eléctricos podem apresentar riscos. Tenha em conta os seguintes avisos:

A) Não verificar o estado dos filtros enquanto o exaustor estiver a funcionar.
B) Não tocar nas lâmpadas ou áreas adjacentes após uso prolongado.
C) Nunca cozinhar alimentos flamejantes debaixo do exaustor.
D) Evitar chamas nuas perto do exaustor, pois danificam os filtros e podem causar riscos de incêndio.

E) Vigiar constantemente os alimentos a serem fritos, pois o óleo sobreaquecido pode ser um risco de incêndio.

F) Desligar o aparelho da fonte de alimentação antes de efectuar qualquer manutenção.

G) Deve haver ventilação adequada na sala quando o exaustor estiver em funcionamento.

H) Existe o risco de incêndio se a limpeza não for efectuada de acordo com estas instruções.

I) Se o cabo de alimentação for danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes.

J) Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, a menos que lhes tenha sido dada supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.

K) As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

L) O exaustor não deve descarregar ar para uma chaminé que é utilizada para a exaustão de aparelhos a gás ou outros combustíveis.

M) A distância mínima entre a superfície de suporte das panelas na placa e o fundo do exaustor deve ser de pelo menos 65cm. Se as instruções para a instalação da placa de gás indicarem uma maior distância, instalar o exaustor de acordo com esta medição.

N) N) Os regulamentos aplicáveis aos gases de escape devem ser cumpridos.

INSTRUÇÕES DE INSTALAÇÃO

A instalação e as ligações eléctricas devem ser efectuadas por profissionais qualificados.

Ligação eléctrica

O aparelho é fabricado como Classe I, pelo que deve ser ligado à terra. A ligação aos fios da tomada segue esta tabela:

	IEC227	América do Norte
L=fase Castan	ho Preto
N=neutro Azul	Branco
E=terra	Verde/amarelo	Verde

Se o aparelho não tiver uma ficha, ligar a fonte de alimentação como indicado na placa de identificação. Se houver uma ficha, esta deve ser ligada de modo a ser acessível.

Se houver uma ligação direta à rede, deve ser instalado um circuito omnipolar com uma distância mínima de contacto de 3 mm entre o aparelho e a rede, adequado para a carga eléctrica e as normas locais.

A distância mínima entre as superfícies de suporte dos recipientes na placa e o fundo da campânula deve ser de pelo menos 65 cm. Se for utilizado um tubo de ligação em duas partes, a parte superior deve estar fora da parte inferior.

Não ligar a conduta de exaustão a um condutor que seja utilizado para circular ar quente ou para expelir fumos de outros aparelhos que tenham sido gerados por qualquer fonte que não seja eléctrica.

Antes da montagem, remover os filtros de gordura (Fig.5) para tornar a unidade mais fácil de manusear. Se for instalado um modelo de aspiração, preparar previamente o orifício de exaustão de ar.

MONTAGEM DA PAREDE

Fazer os furos A respeitando as distâncias indicadas (Fig.2). Fixar o aparelho à parede de modo a que fique alinhado horizontalmente com as unidades de parede do armário. Quando o aparelho tiver sido ajustado, fixar o exaustor utilizando os parafusos A.

Para qualquer tipo de instalação, utilizar parafusos e ancoragens adequados ao tipo de parede (por exemplo, betão armado, gesso, etc.). Se forem fornecidos parafusos e âncoras com o exaustor, verificar previamente se são adequados para a parede onde o exaustor deve ser fixado.

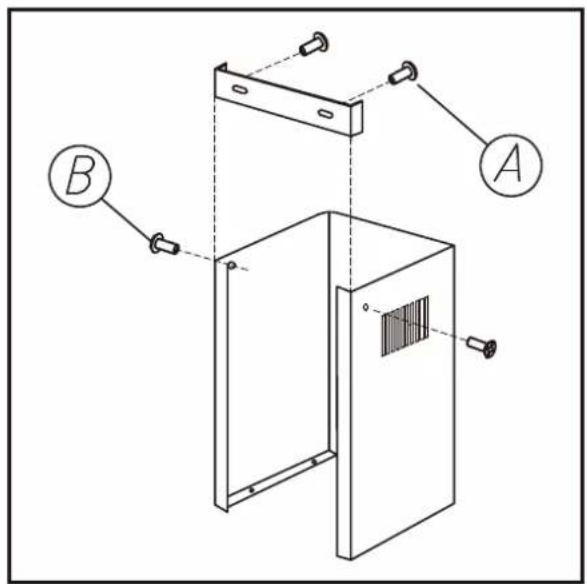

FIXAÇÃO DA LAREIRA TELESCÓPICA DECORATIVA

Dispor os cabos eléctricos dentro das dimensões da lareira decorativa. Se instalar o seu aparelho com conduta ou motor externo, prepare a saída de ar. Ajustar a largura do suporte superior da chaminé (Fig.3) e fixá-lo ao tecto utilizando os parafusos A (Fig.2), certificando-se de que está alinhado com a tampa e respeitando a distância ao tecto indicada na Fig.2. Ligar a armação C ao orifício de saída de ar utilizando um tubo de ligação (Fig.4).

VERSÃO FILTRO

Instalar o exaustor e as duas chaminés como descrito no parágrafo de instalação do exaustor da conduta. Para montar a chaminé de filtração, consultar as instruções no kit para este tipo de chaminé. Se o kit não estiver incluído com o capuz, encomende-o ao seu fornecedor. Os filtros de carvão vegetal devem ser incluídos na conduta dentro da capota.

Painel de controle

Se o seu modelo não tiver a função de velocidade intensiva III, prima a tecla A durante 2 segundos e activar-se-á durante 15 minutos, após os quais voltará à velocidade previamente definida. A luz LED para cada função activa irá piscar.

Ao premir qualquer tecla, excepto a tecla LUZ, o exaustor regressará imediatamente ao funcionamento normal.

UTILIZAÇÃO E MANUTENÇÃO

Recomenda-se ligar o aparelho antes de cozinhar e deixá-lo a funcionar durante 15 minutos após a cozedura para eliminar completamente os vapores e odores dos alimentos.

O bom funcionamento da coifa é condicionado pela regularidade com que é limpa e mantida, especialmente no que diz respeito aos filtros anti-gás e de carvão vegetal.

Os filtros de gordura captam partículas de gordura transportadas pelo ar e são, portanto, susceptíveis de entupir, dependendo da frequência com que o aparelho é utilizado.

Para evitar riscos de incêndio, é aconselhável limpar o filtro pelo menos de dois em dois meses, seguindo estas instruções:

• Retirar os filtros da coifa e lavá-los com uma solução de água e sabão líquido neutro e deixá-los de molho.
• Lavar bem os filtros com água morna e deixá-los secar.
• Os filtros também são laváveis na máquina de lavar louça.

Note-se que a cor dos painéis de alumínio pode mudar após várias lavagens.

Limpar regularmente as superfícies do ventilador e outras superfícies do capô, utilizando um toalhete com álcool ou outro detergente líquido não abrasivo.

A luminária é concebida para utilização durante a cozedura, e não para iluminação ambiente prolongada. O uso prolongado desta iluminação reduz significativamente a vida útil da lâmpada.

Utilizar uma chave de fendas de lâmina plana ou outra ferramenta adequada para levantar e remover a luminária. Substituir a lâmpada antiga por uma das mesmas condições: só devem ser utilizadas lâmpadas de halogéneo, e deve evitar tocá-las directamente com as mãos. Substituir a luminária voltando a colocá-la no seu lugar. (Fig. 7)

Substituição de filtros de carvão (opcional)

• Retirar os filtros de gorduras (ver Fig. 8.).
• Os filtros de carvão são instalados em ambas as extremidades do motor. Rodar os filtros de carvão até que se fixem no lugar (ver fig. 9).
• Seguir o processo inverso para remover os filtros de carvão.
• Os filtros devem ser substituídos após aproximadamente 2-3 meses de utilização.
• O filtro de carvão não pode ser lavado ou reciclado.
• Os filtros de carvão não estão incluídos no seu aparelho, deve adquiri-los separadamente.

Disposições de eliminação

DISPOSIÇÃO: Não eliminar este produto como lixo municipal não separado. É necessário recolher estes resíduos separadamente para tratamento especial.

De acordo com a directiva europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE), os aparelhos domésticos não podem ser eliminados nos contentores municipais habituais; devem ser recolhidos separadamente a fim de optimizar a recuperação e reciclagem dos seus componentes e materiais e de reduzir o impacto na saúde humana e no ambiente.

O símbolo do caixote do lixo com uma cruz é marcado em todos os produtos para lembrar ao consumidor a obrigação de os separar para recolha separada. O consumidor deve contactar a autoridade local ou o retalhista para obter informações sobre a correta eliminação do seu aparelho eléctrico.

Problema Possível causa	sa Solução
A coifa não funciona	Corrente eléctrica	Verifique se está ligada
		Verificar a potência
Fluxo de ar deficiente	Filtros de alumínio entupidos	Limpar os filtros, montá-los quando estiverem secos.
	Filtros de carvão entupidos	Trocar os filtros de carvão
Motor em funcionamento sem fluxo de ar	Válvula borboleta presa	Chamar um técnico
Depois de funcionar durante algum tempo, o motor pára.	Dispositivo de segurança a alta temperatura activado	A cozinha não é bem ventilada
	O exaustor está instalado demasiado perto do fogão.	O exaustor deve estar a pelo menos 65cm de distância do fogão.
Há um cheiro forte de comida	Sem filtros de carvão instalados	No modo de recirculação de ar, devem ser instalados filtros de carvão.
Pingos de óleo no fogão	Filtro de alumínio saturado anti-gorduras	Limpar os filtros de alumínio
Barulho	Falha do ventilador	Chamar um técnico

CONDIÇÕES DA GARANTIA

Este aparelho é garantido por três anos a partir da data de venda contra todos os defeitos de fabrico, incluindo mão-de-obra e peças sobressalentes. A fim de justificar a data de compra, será obrigatório apresentar a factura ou o recibo de compra. As condições desta garantia aplicam-se apenas a Espanha e Portugal. Se tiver adquirido este produto noutro país, consulte o seu distribuidor para as condições aplicáveis.

EXCLUSÕES DA GARANTIA

proteção contra calafetação

ou componentes estéticos que não afetam o funcionamento interno do aparelho.

uso normal do aparelho ou deterioração acelerada devido a circunstâncias ambientais ou climáticas desfavoráveis. Não é adequado para uso ao ar livre.

lâmpadas, quando a sua falha ou quebra não seja atribuível a defeito de fabricação.

quência de uso anormal, negligente ou impróprio do dispositivo.

na.

bolsas, peças de reposição de todos os tipos, lâmpadas, bem como qualquer peça considerada consumível pelo fabricante.

aterramento em casa, falhas de energia, modificações inadequadas ou uso de peças sobressalentes não originais.

gem da instalação do dispositivo pelo usuário ou por um técnico não autorizado pelo fabricante, ou como resultado do não cumprimento manifesto das instruções do fabricante para uso e manutenção.

equipamento. Se o equipamento for vendido, ou doado, o manual e todos os documentos relacionados devem ser entregues ao novo usuário. Se algum deles for perdido, sua substituição não poderá ser reivindicada.

com

líquidos, produtos químicos e outras substâncias, bem como condições derivadas do clima ou do meio ambiente: terremotos, incêndios, inundações, calor excessivo ou qualquer outra força externa, como insetos, roedores e outros animais que possam ter acesso ao interior da máquina ou seus pontos de conexão.

legais ou ilegais; fatos das ações das Forças Armadas ou das Forças de Segurança do Estado em tempos de paz; conflitos armados e atos de guerra (declarados ou não); reação nuclear ou radiação ou contaminação radioativa; vício ou defeito das mercadorias; factos classificados pelo Governo da Nação como "catástrofe ou calamidade nacional".

EAS ELECTRIC

SMART TECHNOLOGY

Manual em outras línguas e actualizações:

EAS ELECTRIC
