H1DWDNPK186 - Geladeira HAIER - Manual de utilização gratuito

Tipo de produto	Frigorífico combinado
Marca	Haier
Modelo	H1DWDNPK186
Dimensões (L x P x H)	920 x 1137 x 1800 mm (estimado)
Peso líquido	Aproximadamente 70 kg
Alimentação elétrica	220-240 V, 50 Hz
Classe energética	Classe E (estimado)
Volume do frigorífico	Aproximadamente 200 L (estimado)
Volume do congelador	Aproximadamente 100 L (estimado)
Funções principais	Super arrefecimento, Super congelação, Modo Eco, Função Férias, Descongelamento automático, Wi-Fi, Aplicação hOn
Painel de comando	Tátil com ecrã LED
Regulação de temperatura	2 °C a 8 °C (frigorífico), -18 °C a -25 °C (congelador)
Reversibilidade da porta	Sim
Conexão Wi-Fi	Sim, aplicação hOn
Descongelamento	Automático (No Frost)
Alarme de porta	Sim, após 3 minutos de abertura
Manutenção e limpeza	Limpar regularmente os vedantes e as prateleiras com um pano macio. Descongelamento automático.
Segurança	Fecho automático das portas, bloqueio infantil via aplicação
Peças sobressalentes e reparabilidade	Contacte o serviço pós-venda Haier para as peças originais

Perguntas frequentes - H1DWDNPK186 HAIER

O que fazer se o alarme de porta tocar?

O alarme de porta é acionado se a porta permanecer aberta por mais de 3 minutos. Feche a porta para pará-lo. Se persistir, verifique se nada impede o fecho.

A temperatura não está suficientemente fria, o que fazer?

Verifique se a porta está bem fechada, se a regulação de temperatura está correta (4°C recomendado), e se o aparelho não está demasiado cheio. Se o problema persistir, contacte a assistência.

Aparecem gotas de água na parede traseira, é normal?

Sim, é normal. Isso faz parte do ciclo de descongelamento automático. Se a água escorrer para o interior, verifique se o tubo de drenagem não está entupido.

Como ativar o modo Super arrefecimento?

Prima várias vezes a tecla Modo até que o ícone Super arrefecimento acenda. A temperatura passa para 2°C. A função para automaticamente após 30 horas.

O Wi-Fi não se conecta, o que fazer?

Certifique-se de que o Wi-Fi está ativado (prima longamente em Modo 2s). O aparelho deve estar em modo de configuração. Siga as instruções da aplicação hOn. Se o problema persistir, reinicie o aparelho.

Como regular a temperatura finamente?

Prima a tecla Modo durante 8 segundos para entrar no modo de regulação fina. O LED do nível pisca. Prima brevemente Modo para aumentar o subnível. A regulação é gravada automaticamente após 3 segundos de inatividade.

O que fazer em caso de geada excessiva no congelador?

Verifique se os alimentos estão bem embalados, se a porta fecha corretamente e se o vedante está limpo. Evite abrir com demasiada frequência. O descongelamento é automático.

O modo Demo está ativado, como desativá-lo?

Mantenha a porta do frigorífico aberta, depois prima e mantenha a tecla Ligar/Desligar enquanto prima 5 vezes a tecla Modo. Para sair, mantenha o interruptor da porta e prima Modo durante 5 segundos.

O aparelho emite ruídos estranhos, é normal?

Sim, ruídos de gorgolejo, zumbido ou clique são normais (fluxo de refrigerante, motor, ventilador). Se o aparelho não estiver nivelado, ajuste os pés.

Como inverter a porta para o outro lado?

Utilize uma chave de fendas elétrica para desaparafusar as dobradiças superior, central e inferior. Retire as tampas e monte as peças do outro lado de acordo com as instruções do manual.

MANUAL DE UTILIZADOR H1DWDNPK186 HAIER

DESCRIÇÃO DOPRODUTO....124

Requisitos de espaço....124

UTILIZAÇÃO .... 125

Utilização 125

Temperatura personalizada....125

Sintonização fina 126

Função Super Cool....126

Função Super Freeze....126

Modo Eco 127

Função Holiday 127

Descongelamento....127

Modo demo 127

Códigos de erro....127

CONEXÃO COM A APLICAÇÃO ....128

PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO....128

Passo 1....128

Passo 2 ....128

Passo 3 ....128

Utilização do Wi-Fi 129

REVERSIBILIDADE DA PORTA 130

RESOLUÇÃO DE PROBLEMAS

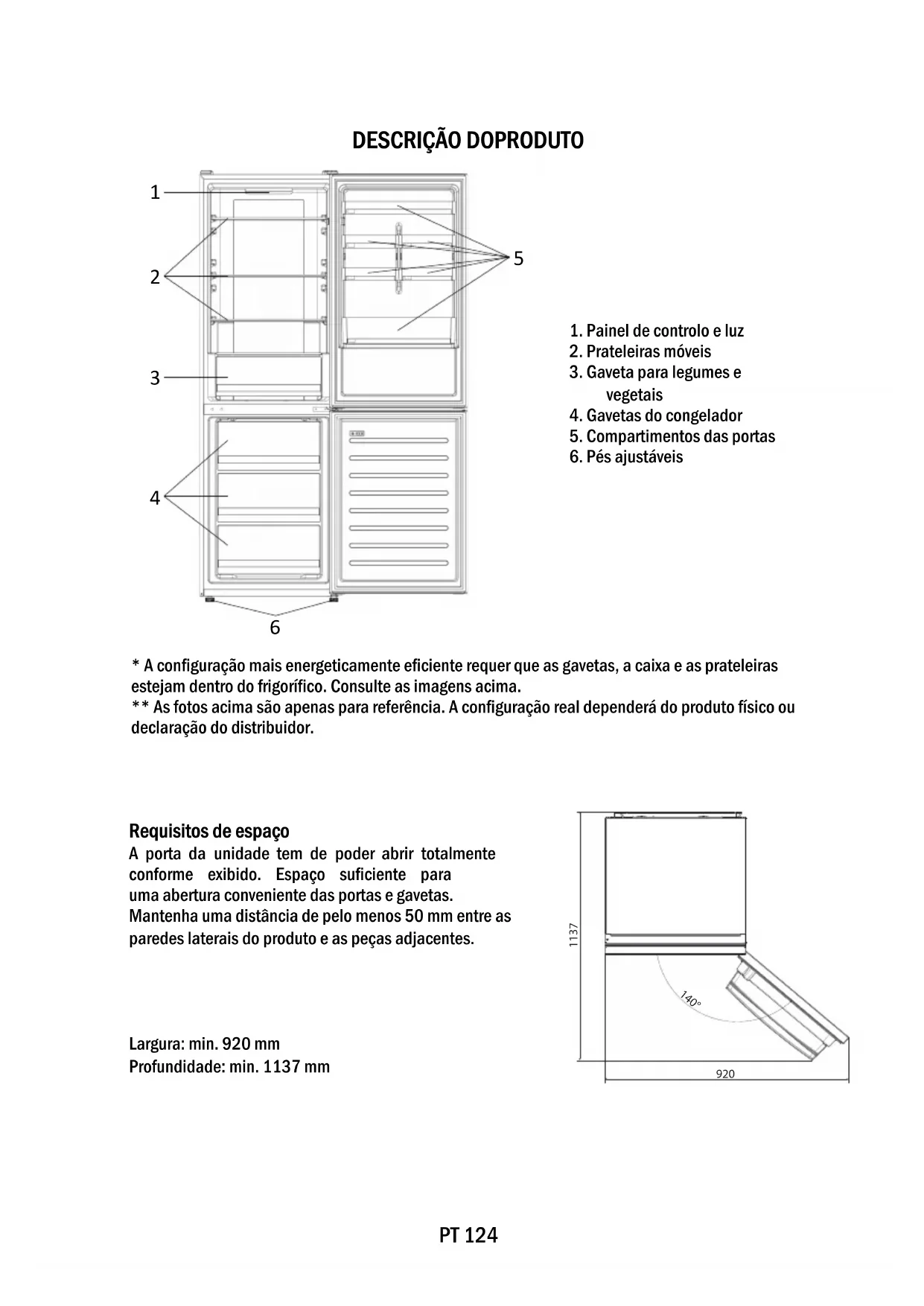

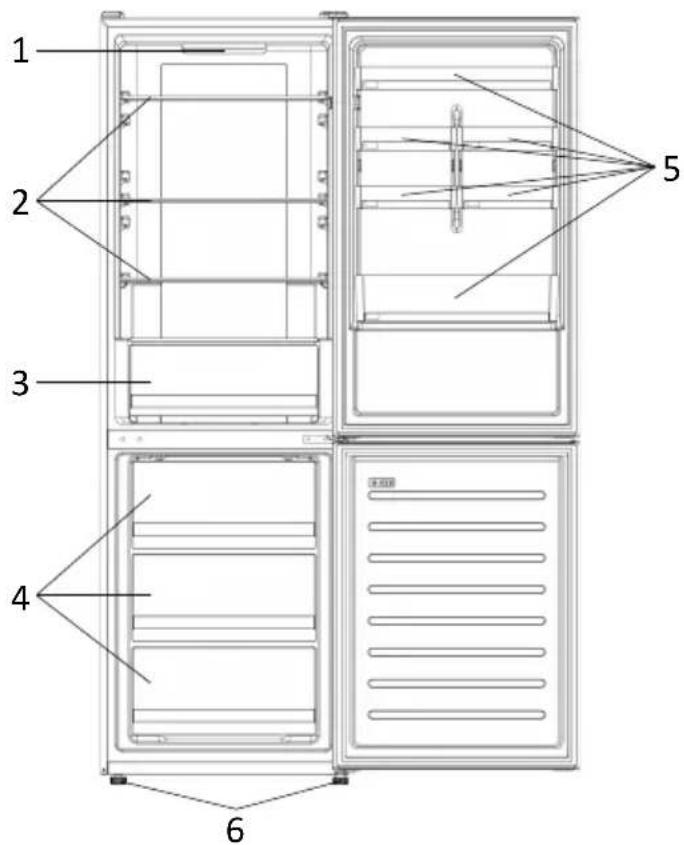

DESCRIÇÃO DOPRODUTO

1. Painel de controlo e luz
2. Prateleiras móveis
3. Gaveta para legumes e vegetais
4. Gavetas do congelador
5. Compartimentos das portas
6. Pés ajustáveis

* A configuração mais energeticamente eficiente requer que as gavetas, a caixa e as prateleiras estejam dentro do frigorífico. Consulte as imagens acima.
** As fotos acima são apenas para referência. A configuração real dependerá do produto físico ou declaração do distribuidor.

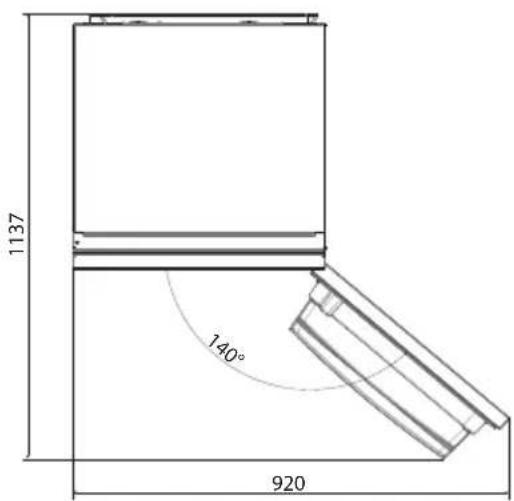

Requisitos de espaço

A porta da unidade tem de poder abrir totalmente conforme exibido. Espaço suficiente para uma abertura conveniente das portas e gavetas. Mantenha uma distância de pelo menos 50 mm entre as paredes laterais do produto e as peças adjacentes.

Largura: min. 920 mm

Profundidade: min. 1137 mm

UTILIZAÇÃO

① Tecla ON/OFF, utilizada para ligar/desligar o aparelho..
② Tecla Mode, utilizada para selecionar a temperatura do frigorífico ou funções especiais.
③ O ícone Wi-Fi mostra se o aparelho está conectado à aplicação.
④ Ícone Super Cool, mostra se a função está ativada.
⑤ Os níveis de temperatura, mostram qual é a temperatura selecionada.

Utilização

• Ligue o aparelho. O aparelho liga-se automaticamente.
• A temperatura regula-se automaticamente para 4 °C no frigorífico e para -18 °C no congelador.
• Para mudar a temperatura, com a porta do frigorífico aberta, prima a tecla Mode. Quando a definição aumenta, a luz LED correspondente acende-se. Um sinal acústico é emitido sempre que a tecla Mode é premida e a temperatura é mudada.
• Em caso de falha de energia, o último nível de arrefecimento definido é reposto.
• Para restaurar a configuração padrão, no ecrã ligado, mantenha premido a tecla TEMP e, em seguida, prima a tecla ON/OFF 5 vezes em 5 segundos.
• Sob condições normais de funcionamento (na primavera e no outono), recomenda-se a regulação da temperatura para 4 °C. No verão quando a temperatura ambiente é alta, recomenda-se regular a temperatura para 6 \~ 8 °C, de modo a garantir a temperatura do frigorífico e do congelador e reduzir o tempo de funcionamento contínuo do frigorífico; e no inverno quando a temperatura ambiente é baixa, recomenda-se definir a temperatura para 2\~4 °C para evitar o início/paragem frequentes do frigorífico.

Temperatura personalizada

A partir da aplicação, é possível personalizar a temperatura do frigorífico. A temperatura pode ser ajustada com sensibilidade a 1 °C e é possível selecionar uma temperatura de 2 °C a 8 °C no frigorífico. Um sinal acústico é feito sempre que a temperatura é mudada. Quando a temperatura é selecionada pela aplicação, não há indicação no painel de controlo, todas as luzes LED de temperatura estão desligadas, enquanto apenas o ícone Wi-Fi está ligado.

Sintonização fina

O modo de seleção de ajuste fino dá a possibilidade de definir as temperaturas pelos subníveis; cada nível de temperatura tem três subníveis.

Como usar a função de ajuste fino:

• Prima a tecla Mode durante 8 segundos para entrar no modo de seleção da sintonia fina. Quando o aparelho entra no modo, um sinal acústico é emitido e o LED do nível de arrefecimento selecionado pisca.
• Premindo brevemente a tecla Mode em 5 segundos, o ajuste fino aumenta e, de cada vez que se prime, é emitido um sinal acústico.
• Durante o ajuste fino, o LED do nível de arrefecimento selecionado fica fixo, enquanto o LED de subnível selecionado pisca.
• Se nenhuma tecla for premida durante 3 segundos, o sistema sai automaticamente do modo de seleção de ajuste fino. A definição do ajuste fino é guardada e o LED da temperatura selecionada do frigorífico fica fixo.
• Se o ajuste fino for ativado novamente, a definição começa a partir do nível previamente memorizado.

Função Super Cool

Sugere-se ligar a função Super Cool se se tiver de guardar uma grande quantidade de alimentos (por exemplo após a compra). A função Super Cool acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Quando a função é ativada, a temperatura do frigorífico é regulada automaticamente para 2 °C.

Como usar a função Super Cool:

• A função pode ser ativada premindo muitas vezes a tecla Mode até que o LED Super Cool se acenda ou selecionando-a a partir da aplicação. Se a função estiver ativada, o ícone correspondente no painel de controlo acende-se.
• Para sair da função Super Cool, prima novamente a tecla Mode.
• A função Super Cool termina automaticamente após 30 horas de funcionamento.
• Quando a função Super Cool termina, o ícone correspondente do painel de controlo desliga-se e o nível de arrefecimento previamente definido é reposto.

Função Super Freeze

A função Super Freeze acelera o congelamento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Se e tiver de congelar uma grande quantidade de alimentos, recomenda-se definir a função Super Freeze nas 24h antes da utilização. Quando a função é ativada, a temperatura é regulada automaticamente para -25 °C.

Como usar a função Super Freeze:

- A função só pode ser lançada selecionando-a a partir do aplicação. Se a função estiver ativada, será mostrada pela aplicação; não há indicação no painel de controlo.

• Para sair da função Super Freeze, desligue-a da aplicação.
• A função Super Freeze termina automaticamente quando a função dura mais de 50 horas.

Modo Eco

O modo Eco pode ser ativado para otimizar o desempenho do aparelho, enquanto se obtém o melhor armazenamento de alimentos. Quando a função é ativada, a temperatura é regulada automaticamente para 5 °C no frigorífico e para -18 °C no congelador.

Como utilizar o modo Eco:

• A função só pode ser ativada selecionando-a a partir da aplicação. Se a função estiver ativada, será mostrada pela aplicação; não há indicação no painel de controlo.
• Para sair da modo Eco, desligue-a da aplicação; A temperatura previamente selecionada será restaurada.
• O modo Eco termina automaticamente quando outra função é escolhida a partir do painel de controlo.

Função Holiday

A função Holiday pode ser utilizada para reduzir o consumo de energia do aparelho, quando este não é utilizado regularmente. Quando a função está ligada, as luzes LED desligam-se (mesmo se a porta estiver aberta) e o frigorífico irá funcionar no modo de consumo de bai3a energia, enquanto o congelador continuará a funcionar normalmente.

Como usar a função Holiday:

• A função só pode ser ativada selecionando-a a partir da aplicação. Se a função estiver ativada, será mostrada pela aplicação; não há indicação no painel de controlo.
• Para sair da função Holiday, desligue-a da aplicação; A temperatura previamente selecionada será restaurada.
• A função Holiday termina automaticamente quando outra função é escolhida a partir do painel de controlo.

Descongelamento

O descongelamento do frigorífico e do congelador é feito automaticamente; nenhuma operação manual é necessária.

HCS

Quando um certo nível de umidade é atingido, as fibras do filtro HCS abrem, fazendo com que a umidade diminua e, em seguida, feche novamente.

Modo demo

Mantenha a porta do frigorífico aberta, prima e mantenha a tecla on/off e clique na tecla Set cinco vezes. O frigorífico entra no modo Demo. Para sair do modo, mantenha premido o interruptor da porta e prima novamente a tecla Mode durante 5s.

Códigos de erro

Se a luz LED 6 °C estiver a piscar, significa que houve um erro do ventilador. Por favor, contate a assistência técnica para ajudar a resolver o problema

CONEXÃO COM A APLICAÇÃO

PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO

Passo 1

- Faça download da aplicação hOn nas lojas

- Crie a sua conta na aplicação hOn ou faça login se já tiver uma conta

- Siga as instruções de emparelhamento na aplicação hOn

Utilização do Wi-Fi

Para ativar o Wi-Fi, prima a tecla Mode durante 2 segundos, o ícone Wi-Fi é ligado e um sinal acústico é feito.

Se o Wi-Fi ainda não estiver configurado, quando o frigorífico estiver ligado, entra automaticamente no modo de configuração e mantem esse estado durante 30 minutos. Para utilizar o modo de configuração:

• Prima a tecla Mode por 2s mas menos de 8s, o frigorífico entra no modo de configuração Wi-Fi e um sinal acústico é emitido. O ícone Wi-Fi começa a piscar.
• Siga as instruções da aplicação para configurar o Wi-Fi (ver acima).
• Uma vez que o Wi-Fi está configurado e a conexão estabelecida, o ícone Wi-Fi está aceso e fixo.
• Após 30 minutos sem realizar qualquer operação, o Wi-Fi sai automaticamente do modo de configuração.
• Se o Wi-Fi já estiver configurado, reconectará automaticamente de acordo com as informações de configuração.

Módulo de rádio - Dados técnicos

Taxa de frequência (OFR)	2400 MHz-2843.5 MHz
Frequências do canal	2412...2472 MHz(tamanho do passo 5 MHz)
Força maxima(EIRP)	100 mW

O tipo de equipamento de rádio está em conformidade com a Diretiva 2014/53/EU.

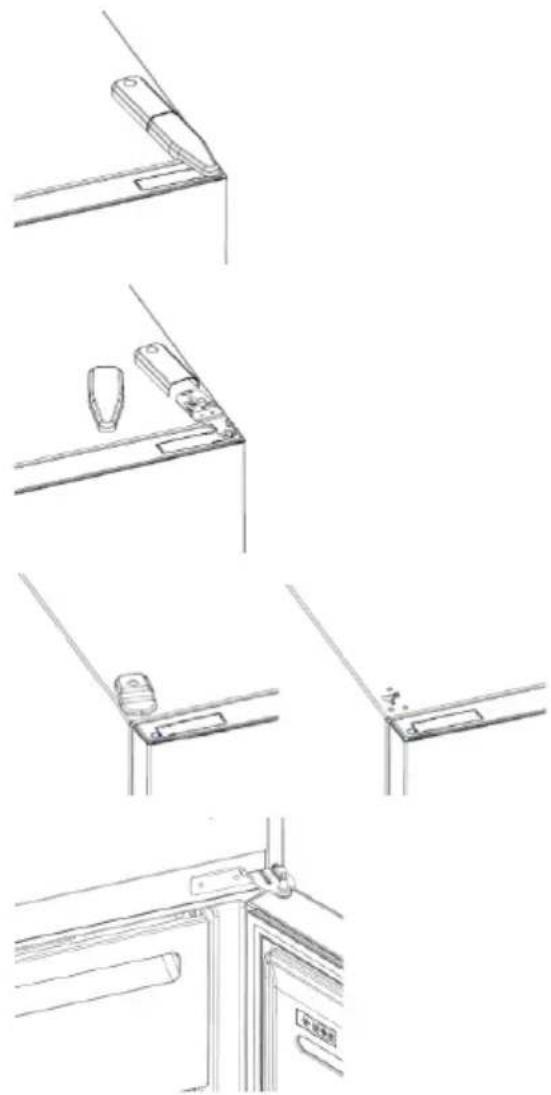

REVERSIBILIDADE DA PORTA

Ferramentas necessárias: Chave de fenda elétrica

1. Retire a cobertura da dobradiça esquerda
2. Desaparafuse a dobradiça superior
3. Retire a cobertura da dobradiça superior (esquerda)
4. Retire a dobradiça do meio

1. Retire a dobradiça inferior
2. Base da dobradiça
3. Montagem da dobradiça central
4. Montar a base da dobradiça superior
5. Montar a cobertura da dobradiça superior

RESOLUÇÃO DE PROBLEMAS

A lâmpada interior não se acende.	• Não há eletricidade.	• O cabo de alimentação não está devidamente ligado.• Verifique se o aparelho está desligado (ver Ajuste de Temperatura).• Verifique se a tomada elétrica está a funcionar corretamente (por exemplo, com outro aparelho elétrico).
	• O Modo Holiday está ativado.	• Desative o modo Holiday.
A temperatura interna do frigorífico e/ou de congelador não é suficientemente fria.	• As portas não estão fechadas.	• Verifique se as portas e vedantes solam adequadamente.
	• As portas são abertas com frequência.	• Evile abrir as portas desnecessariamente durante algum tempo.
	• Regulação da temperatura incorreta.	• Verifique a regulação da temperatura e, se possível, regule uma temperatura mais baixa (ver Regulação da temperatura).
	• O frigorífico e/ou o congelador estão demasia cheios.	• Aguarda a estabilização da temperatura do frigorífico/congelador.• Evile encher excessivamente o frigorífico e ocongelador.
	• A temperatura ambiente é demasiado baixa.	• Desibque a unidade para um local mais quente ou aqueça a divisão atual.
	• Foram colocados artigos quentes.	• Deixe sempre arrefecer os produtos antes de os guardar.
A comida congela no frigorífico.	• Regulação da temperatura incorreta.	• Verifique a regulação da temperatura e, se possível, aumente a temperatura.
	• Alimentos em contacto com a parede traseira	• Mantenha os alimentos afastados da parede traseira do frigorífico.
O fundo do compartimento do frigorífico est molhado ou há gotas de água.	• A mangueira de drenagem pode estar entupic	• Limpe a mangueira de drenagem com um pau ou um objeto sem para permitir o escoamento da água.
Presença de gotas de água ou de gelo na parede traseira do frigorífico.	• Dependendo da função, formam-se gotas de água ou gelo na parede traseira do frigorífico durante o funcionamento.	• Não se trata de um defeito.
	• Foram colocados artigos quentes.	• Deixe sempre arrefecer os produtos antes de os guardar.
	• Existem recipientes de alimentos ou líquidos abertos.	• Cubra sempre os alimentos e os líquidos.
	• As portas não estão fechadas.	• Verifique se as portas e vedantes selam adequadamente.
	• As portas são abertas com frequência.	• Evile abrir as portas desnecessariamente durante algum tempo.
Presença de água na gaveta dos vegetais	• Falla de circulação de ar.	• Verifique se o aparelho não está demasiado cheio.
	• Demasiada humidade nos legumes e frutas.	• Emburhe as frutas e os legumes em materiais plásticos, por exemplo, película aderente, sacos ou recipientes.
O motor funciona continuamente.	• As portas não estão fechadas.	• Cortifique-se de que as portas estão fechadas e que os vedantes selam devidamente.
	• As portas são abertas frequentemente.	• Evile abrir as portas desnecessariamente durante algum tempo.
	• A temperatura ambiente é demasiado alta.	• Verifique se a temperatura ambiente está dentro do intervalo indicado nas especificações da etiqueta do aparelho.• Regule o ecrã do visor/termostato para uma temperatura mais quente.
	• O aparelho esteve desligado (sem corrente) durante algum tempo.	• Normalmente, o aparelho domora 8 a 12 horas a arrefecer completamente.
A comida congelada está a descongelar.	• A temperatura ambiente é demasiado baixa.	• Desloque a unidade para um local mais quente ou aqueça a divis atual.
	• A porta do congelador não está fechada.	• Assegure-se de que a porta está fechada e que o vedante está a isolar devidamente.
Alarme da porta do frigorífico.	• O alarme da porta do frigorífico (sinal sonoro) é ativado sempre que a porta é deixada aberta durante mais de 3 minutos.	• Evite deixar a porta aberta quando não é necessário. O sinal son cessa quando a porta é fechada.
O aparelho emite ruídos como gorgolejos, zumbidos, estalidos, rangidos.	• Sem avarias. Um motor está a funcionar, por exemplo, uma unidade de refrigeração, uma ventoinha. O refrigerante flui para os tubos. O motor, os interruptores e as electroválvulas e ligados ou desligados.	• Não são necessárias ações.
	• O aparelho não está colocado sobre um piso nivelado.	• Ajuste os pés para nivelar o aparelho.
	• O aparelho toca em algum objeto em seu redor.	• Remova objetos em redor do aparelho.
O aparelho não arrefece, os indicadores d temperatura e de Iluminação estão acesos	• O modo de demonstração está ativado.	• Desative o modo DEMO.
Gelo forte e geada no compartimento do congelador.	• Os itens não foram devidamente embalados.	• Embale sempre bem os objetos.
	• Uma porta/gaveta do aparelho não está bem fechada.	• Feche a porta/gaveta.
	• A porta/gaveta foi aberta com muita frequênci ou durante muito tempo.	• Não abra a porta/gaveta com muita frequênda.
	• A junta de vedação da porta/gaveta está suja gasta, fissurada ou não é adequada.	• Limpe a junta da porta/gaveta osubstitua-a por uma nova.
	• Algo no interior impede que a porta/gaveta se feche corretamente.	• Reposicione as praleiras, praleiras das portas ou redpientes internos para permitir que a porta/gaveta feche.
Os lados do aparelho estão quentes.	• Isto é normal.
